Принцип работы и разновидности DC-DС преобразователей
Что такое DC/DC преобразователь постоянного тока или описание принципа работы DC/DC преобразователей применяемых для построения источников питания
DC/DC преобразователи питания постоянного тока широко применяются в различных электронных приборах, вычислительной технике, устройствах телекоммуникации, автоматизированных системах управления (АСУ), мобильных устройствах и т.д.
DC/DC преобразователи применяются для изменения выходного напряжения как в большую, так и в меньшую сторону, относительно напряжения на входе.
Типы DC DC преобразователей
DC-DC модуль
Buck-boost DC-DC Модуль преобразования напряжения
Сегодня на рынке существует различные типы DC/DC конвертеров, которые используются потребителями.
- DC/DC преобразователи без индуктивности.
Для питания маломощных нагрузок выгодно использовать преобразователи на коммутируемых конденсаторах.
Использование таких устройств не требует наличия дорогих моточных компонентов, поэтому они позволяют создать дешевые и компактные модули питания. Подобные преобразователи могут быть как с фиксированным напряжением, так регулируемые.
- DC/DС преобразователи с индуктивностью.
Большой популярностью пользуются преобразователи без гальванической развязки между входом и выходом. В данном типе DC-DC конвертера находится единичный изолированный источник питания. В зависимости от положения ключа, напряжение может повышаться, понижаться или инвертироваться в напряжение с обратной полярностью. Ключевыми элементами часто выступают биполярные транзисторы с изолированным затвором (IGBT) и полевые транзисторы разного типа (FET).
Среди конвертеров с индуктивностью можно встретить следующие типы:
- Понижающий импульсный DC-DC преобразователь. В роли ключа выступает транзистор, управляемый с помощью широтно-импульсного модулятора.
- Повышающий импульсный DC-DC преобразователь. Его особенности мы рассмотрим ниже.
- Преобразователь с регулируемым выходным напряжением. Такие устройства позволяют получить как повышенное, так и пониженное напряжение на выходе. Зачем это нужно? Например, для использования в устройствах, где напряжение задается Li-ионной батареей. Со временем, когда батарея ослабевает, её напряжение уменьшается, но использование такого преобразователя позволяет всегда поддерживать заданное значение на выходе.
- Преобразователь с любым выходным напряжением. Они способны производить как повышенное, так и пониженное напряжение на выходе. Зачем они нужны? Например, для использования в схемах, где напряжение задается Li-ионной батареей. Они имеют напряжение 3,3 В. Со временем эксплуатации ее напряжение уменьшается, и поэтому есть смысл преобразовывать его до 3,3В на выходе. Примером такого устройства является Buck-boost DC DC преобразователь от Террател.
Рис. Составные узлы DC-DC преобразователя
- DC/DC преобразователь с гальванической развязкой.
В таких преобразователях постоянного тока применяются импульсные трансформаторы с несколькими обмотками, благодаря чему отсутствует связь между входной и выходной цепями.
Для таких устройств характерна большая разница потенциалов между входным и выходным напряжением. Например, они используются в блоках питания импульсных фотовспышек, которые имеют на выходное напряжение около 400В.
Принцип работы DC-DC преобразователя
Описания принципа работы DC/DC преобразователя рассмотрим на следующем примере.
Итак, у нас есть 5В постоянного тока из которых нам необходимо получить большее напряжение. Существует несколько вариантов решения данной задачи. Например, параллельно заряжать конденсаторы, а потом последовательно их переключать. Причем делать это надо очень быстро, по несколько раз в секунду. Конечно, на практике это нереально, поэтому существуют специальные DC/DC преобразователи для решения этой задачи.
Чтобы понять, что такое DC/DC конвертер и какой у него принцип роботы, представим вариант работы системы подачи воды потребителю.
Этап 1 – Процесс разгона турбины.
Для начала нам необходимо разогнать турбину. Для этого открывается заслонка, и вода быстро сливается, передавая часть своей энергии турбине, благодаря чему последняя начинает раскручиваться.
Этап 2 – Заполнение емкости накопителя воды и давления.
Заслонка закрывается. Порция воды, толкаемая раскрученной турбиной-маховиком, приоткрывает клапан и наполняет емкость накопителя воды и давления. Другая часть воды направляется к потребителю, только уже с повышенным давлением от емкости-накопителя. При этом клапан препятствует обратному ходу воды в сторону турбины в случае возникновения большего давления от емкости накопителя.
Этап 3 – Получение энергии из емкости накопителя давления и разгон турбины.
Скорость турбины начинает падать.
Давления воды уже не достаточно для продавливания клапана, а энергии в емкости накопителя воды накоплено достаточно. Затем, заслонка открывается снова, и вода начинает быстро раскручивать турбину. При этом поток воды к потребителю не прекращается, так как он получает её из емкости накопителя.
Дальше цикл раскрутки турбины и заполнения емкости накопителя воды и давления повторяется.
По аналогичному принципу работает любой DC DC преобразователь.
Ниже представлена электрическая схема DC DC преобразователя, на которой мы рассмотрим принцип его работы.
При этом роль турбины в электрической схеме DC DC преобразователя выполняет индуктивный дроссель. Вместо заслонки, которая управляет потоком воды, применяется транзистор. Роль клапана выполняет диод, а конденсатор является емкостью для накопителя давления.
Как работает DC DC преобразователь? Все аналогично.
Этап 1 – Накопление заряда индуктивностью.
Ключ замкнут. Индуктивность, получая ток от источника, накапливает энергию.
Этап 2 – Передача энергии в конденсатор.
Ключ размыкается, при этом катушка удерживает накопленную энергию в магнитном поле. Ток старается остаться на том же уровне, но дополнительная энергия из индуктивности подымает напряжение, тем самым открывая путь через диод. Часть энергии попадает к потребителю, а остальная накапливается в конденсаторе.
Этап 3 – Накопление энергии в индуктивности и передача заряда потребителю.
Затем ключ замыкается, и энергия снова начинает накапливаться в катушке. Потребитель, в это время, получает энергию из конденсатора.
Область применения DC/DC преобразователей и дросселей
В различных электронных устройствах, работающих от автономных источников энергии, необходимые уровни напряжений, возможно, получить только с использованием DC/DC преобразователей постоянного тока.
DC/DC конвертеры, преобразователи или дроссели напряжения постоянного тока широко применяются в различных портативных электронных приборах, вычислительной технике, телекоммуникационном оборудовании, автоматизированных системах управления АСУ, автомобилестроении и т.
д.
Что значит AC и DC в электрике ?
Сегодня, я расскажу о такой важной маркировке, которая вам рано или поздно обязательно встретится в электрике – это AC и DC. Постараюсь сделать это максимально простым, понятным любому человеку языком.
Мы рассмотрим, что означает каждая из этих аббревиатур, где и когда встречается и, самое главное, о чем говорит и что будет, если их перепутать.
Обязательно пишите свои вопросы в комментариях, оставляйте отзывы, чтобы я смог подкорректировать что-то, чтоб было понятнее всем и тема была полностью раскрыта.
AC [~]– это ПЕРЕМЕННЫЙ ТОК, от английского “Alternating Сurrent”;
DC [-] – это ПОСТОЯННЫЙ ТОК, от английского “Direct current”;
Теперь вы понимаете, что электрооборудование не просто так маркируется AC или DC, т.к. оно зачастую рассчитано на работу в определенных параметрах электрического тока, и если их перепутать, то прибор, в лучшем случае, просто выйдет из строя.
Несколько слов о том, что такое постоянный и переменный ток и чем они отличаются и где встречаются.
Что означает маркировка AC и где применяется
AC – Переменный ток – это электрический ток, который периодически меняет направление в электрической цепи и изменяется по величине. Также обозначается значком “~”
Количество изменений направления движения переменного тока за секунду называется частотой и измеряется в герцах (Гц). В нашей стране эта частота равна 50 Гц. (направление движения тока изменяется 50 раз в секунду).
Основная причина использования переменного ток – это возможность передавать его на большие расстояния с минимальными потерями.
Именно переменный электрический ток в стандартных электрических розетках 220В вашей квартиры.
Видя, на электроприборе, например трансформаторе, блоке питания или светильнике, надпись ~AC у клемм, вы должны знать, что сюда подключается переменный ток.
В быту, в сетях переменного тока, чаще используется однофазная система и проводники, как и клеммы оборудования, маркируются как:
L – Фаза
N – Ноль
PE – Заземление, земля.
Больше информации об этом, читайте в нашей статье – «Что значит маркировка L, N и PE в электрике?»
Что означает маркировка DC и где применяется
DC – Постоянный ток – это электрический ток, который не изменяет направление в электрической цепи и не изменяется по величине. Также обозначается значком [–]
Как видите постоянный ток, это полная противоположность переменному. Он не меняет свое направление и величину, из-за этого больше подходит для работы электрооборудования.
Постоянный ток применяется в питании большинства бытовых приборов, в батарейках и аккумуляторах, в электромобилях, в зарядке телефонов и ноутбуков, практически везде.
И да, вы правильно понимаете, в розетках у вас переменный ток, из-за удобства его передачи на практически любые расстояния, но в ваших бытовых приборах, с помощью адаптеров, драйверов или блоков питания, он трансформируется в постоянный.
Видя на электрооборудовании, например трансформаторе, блоке питания или светильнике, надпись ~DC у клемм, вы должны знать, что сюда подключается постоянный ток.
Обычно он различается лишь по напряжению, 3В, 6В, 12В, 24В и т.д., в зависимости от оборудования.

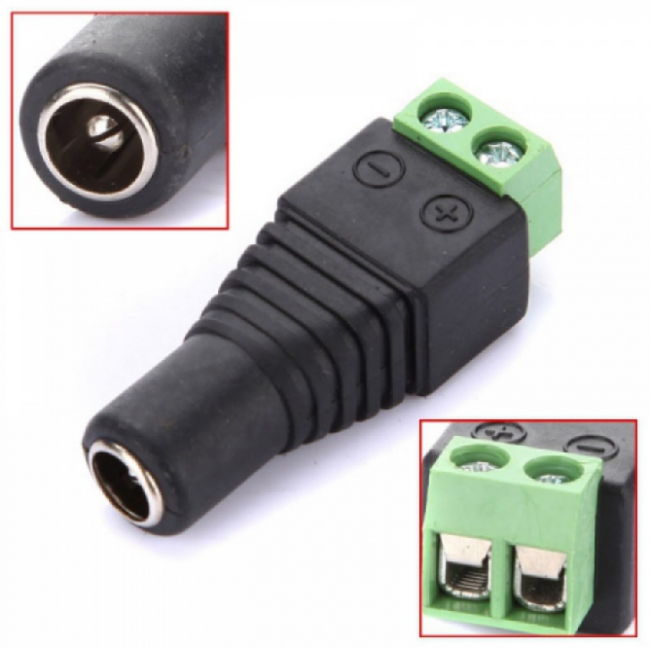

А так как постоянный ток протекает в одном направлении, от точки с большим потенциалом, к точке с меньшим, то они и называются соответственно:
«+» – Плюс – Положительный полюс, точка с большим потенциалом, Красный цвет;
«–» – Минус – Отрицательный полюс, точка с меньшим потенциалом Синий или Черный цвет;
Иногда, вы можете встретить маркировку AC/DC, например на электронном трансформаторе или блоке питания для светодиодной ленты.
Это, чаще всего, означает, что устройство преобразует переменный в постоянный ток. На его входы подается переменный ток бытовой сети 220В 50 Гц – AC, а на выходе вы получаете постоянный ток DC – 12В или 24В, которым питается светодиодная лента.
Теперь, зная, что такое AC и DC, вы сможете увереннее различать электрооборудование, подбирать и правильно выполнять подключения.
Если же у вас остались вопросы, комментарии или дополнения, обязательно пишите их в комментариях к статье, постараюсь отвечать оперативно.
