фантастический корпус, и что в нем есть, Страница 1. GECID.com

Отобразить одной страницейСтраница 1Страница 2

На июньской выставке Computex 2018 компания Cooler Master показала корпус Cooler Master MasterCase H500M. Де-факто и де-юре он является продолжением идей, заложенных в ранее протестированном Cooler Master MasterCase H500P.

Новинка лишилась акриловых вставок – теперь используется исключительно закаленное стекло. Для улучшения воздушного потока центральную часть передней панели заменили на сетку. Вентиляторы обзавелись поддержкой адресной RGB-подсветки. Несколько интересных изменений получило и внутреннее устройство шасси. Естественно, подросла и цена – $200 против $150 у прошлой модели. Обо всем этом мы и расскажем в данном материале.

Спецификация

Модель

Cooler Master MasterCase H500M (MCM-H500M-IHNN-S00)

Типоразмер корпуса

Middle Tower

Поддерживаемые форм-факторы материнских плат

E-ATX / ATX / microATX / Mini-ITX

Цвет

Черно-серый

Отсеки

2 х 3,5” / 2,5” (внутренние)

6 х 2,5” (внутренние)

Слоты для карт расширения

7 + 2

Максимальная длина видеокарты (в скобках – собственные измерения)

412 мм (430 мм)

Максимальная высота процессорного кулера (в скобках – собственные измерения)

190 мм (208 мм)

Максимальная длина блока питания под кожухом (в скобках – собственные измерения)

200 мм (220 мм)

Разъемы

4 x USB 3. 0

1 x USB 3.1 Type-C

2 х аудиопорта

Предустановленные вентиляторы

На передней панели

2 х 200-мм (Cooler Master DF2003012SEMN ARGB, 800 об/мин)

На тыльной панели

1 х 140-мм (Cooler Master DF1402512SELIN, 1200 об/мин)

Возможность установить вентиляторы

На передней панели

3 х 120-мм / 140-мм или 2 х 200-мм

На тыльной панели

1 х 120-мм / 140-мм

На верхней панели

3 х 120-мм или 2 х 140-мм / 200-мм

Возможность установить СВО

На передней панели

120 мм / 140 мм / 200 мм / 240 мм / 280 мм / 360 мм (доступная ширина 70 мм)

На тыльной панели

1 х 120 мм / 140 мм

На верхней панели

120 мм / 140 мм / 240 мм / 280 мм / 360 мм (доступная ширина 43 мм)

Блок питания

Нет

Материалы

Передняя / верхняя панели

Закаленное стекло и / или металлическая сеточка

Шасси

Сталь толщиной 0,87-093 мм

Боковые панели

Закаленное стекло толщиной 4 мм

Габариты (В х Ш х Д) (в скобках – собственные измерения)

546 х 248 х 544 мм

(545 x 245 x 545 мм)

Вес (собственные измерения)

13,620 кг

Гарантия

24 месяца

Сайт производителя

Cooler Master Co.

, Ltd.
Страница продукта

Упаковка и комплект поставки

Cooler Master MasterCase H500M запечатан в огромную картонную коробку, выдержанную в темных и фиолетовых тонах. На ее лицевой стороне красуется изображение корпуса и название модели, а также указаны поддерживаемые технологии подсветки компаний ASUS, ASRock, GIGABYTE и MSI. С обратной стороны можно ознакомиться с конструкцией шасси и списком его ключевых преимуществ на нескольких языках, включая русский. На боковинах вы найдете детальную спецификацию изделия и ручки для переноски.

Внутри корпус помещен не только в пенопластовые формы и полиэтилен, но и в тканевую сумку, которая пригодится при последующей транспортировке уже готового системного блока.

Комплект поставки включает все необходимые аксессуары для сборки компьютера:

  • дополнительную переднюю стеклянную панель;
  • набор стоек и винтов для крепления материнской платы;
  • накидную головку для установки стоек;
  • набор винтов для фиксации блока питания и накопителей;
  • набор винтов для крепления вентиляторов и радиаторов СВО;
  • переходник с Molex на 3-pin FAN;
  • адаптер ARGB и подключения вентиляторов;
  • одноразовые стяжки для проводов;
  • тканевую фибру для протирания поверхностей;
  • пользовательскую документацию.

Внешний вид

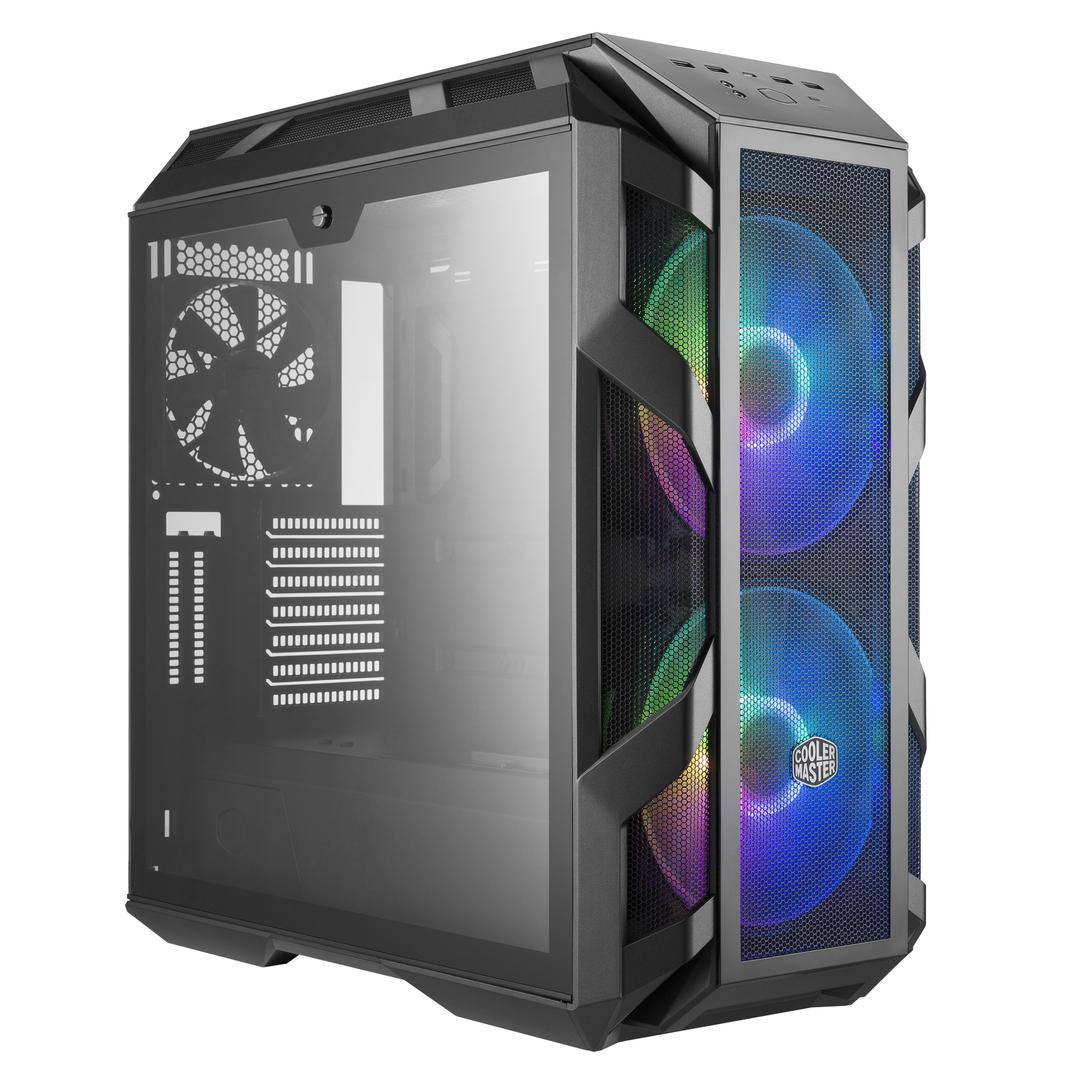

Как и предшественник, Cooler Master MasterCase H500M имеет футуристический дизайн с внешними деталями, форма которых так или иначе связана с трапецией. Обилие прозрачных панелей добавляют корпусу легкости и невесомости, но при весе под 14 кг назвать его «пушинкой» нельзя. Из основных визуальных отличий, кроме отказа от металла и акрила в пользу стекла, выделим решетчатый передок.

Рамка фасада сделана из пластика. Ее наклонные панели изменили форму промышленных балок, увеличив эффективную площадь вентиляции и улучшив воздушный поток. Все это отсылает нас к старой-доброй линейке HAF. Сетка состоит из двух слоев (крупно- и мелкоячеистой структуры), что позволяет эффективно задерживать пыль и обеспечивает хороший приток прохладного воздуха.

Лицевая часть легко демонтируется: достаточно отжать защелки с внутренней стороны и потянуть за ручку в нижней части. Нам открывается доступ к двум новым фирменным 200-мм вентиляторам MF200R ARGB, которые можно заменить на три 120- или 140-мм решения. Естественно, место найдется и для радиатора СВО.

При желании можно произвести чистку от пыли или вовсе заменить сетку панели на стекло. В обоих случаях крепление осуществляется четырьмя парами винтов через резиновые проставки.

Интерфейсы и кнопки Cooler Master MasterCase H500M размещены на скошенном торце между верхней крышкой и передней панелью. По сравнению с Cooler Master MasterCase H500P изменилось оформление самой площадки и тип интерфейсов: четыре USB 3.0, один USB 3.1 Type-C и пара 3,5-мм разъемов. Кнопка перезагрузки теперь отвечает за управление подсветкой. Также отметим шестиугольную клавишу запуска системы с подсветкой по периметру и щелевой индикатор активности накопителей.

Верхняя панель состоит из пластиковой рамки с вентиляционными отверстиями по бокам и тонированного стекла по центру (435 х 184 мм). Жаль, что не предусмотрен альтернативный вариант из сетки, как в случае с передком. В хвостовой части появилось крепление в виде винта с накатанной головкой.

После снятия крышки открывается доступ к посадочным местам под три 120-мм вентилятора, два 140-/200-мм или радиатора СВО.

Сзади корпус имеет привычную компоновку с нижним размещением блока питания. Над его посадочным местом находятся девять слотов расширения (два вертикальных), вырез для интерфейсной панели материнской платы и вытяжной 140-мм пропеллер (можно заменить на 120-мм). Благодаря вертикальным прорезям вертушку можно смещать вверх или вниз, оптимально настраивая ее под воздушный поток процессорного кулера башенной конструкции. Приятно видеть здесь и съемную рамку для крепления БП: его проще задвинуть сзади, чем демонтировать для этих целей кожух внутри корпуса, что нужно было делать в случае с Cooler Master MasterCase H500P.

На дне Cooler Master MasterCase H500M приютилось вентиляционное отверстие с пылевым фильтром, предназначенное для доступа прохладного воздуха к PSU. Опорами корпуса служат две пары пластиковых ножек высотой 30 мм, с резиновыми накладками.

В отличие от прошлой модели, теперь обе боковины выполнены в виде больших (460 х 460 мм) и толстых (4 мм) стеклянных панелей с легкой тонировкой. Фиксация осуществляется при помощи винта-замочка в верхней части. Он открывается путем поворота на 90° в любом направлении: можно отверткой, монеткой или другим подходящим по толщине предметом. Потом стекло наклоняется в сторону и легко снимается вверх и на себя.

С обратной стороны на стекле приклеены металлические ребра сверху и снизу, которые выполняют роль крепления. По периметру корпуса нет никаких демпферов.

Внутреннее устройство

Внутри Cooler Master MasterCase H500M используется современный двухсекционный дизайн. Внизу, под раздельным стальным кожухом (крепление винтовое), располагается блок питания и корзина для накопителей. Отсек для материнской платы находится сверху. В передней части отсутствуют какие-либо стойки, что позволяет устанавливать габаритные комплектующие и улучшает продуваемость самой системы благодаря свободной циркуляции воздушных потоков.

В поддоне материнской платы есть вырез для установки системы охлаждения CPU с опорной пластиной (backplate), без демонтажа самой платы. По умолчанию он закрыт пластиковой заглушкой.

Для укладки кабелей предусмотрены три большие силиконовые мембраны. Возле них есть ряд проушин для стяжек, фиксирующих эти провода. Все добро за поддоном материнской платы дополнительно накрывает стальная крышка (фиксируется двумя винтами). И если в случае с глухой стенкой в Cooler Master MasterCase H500P это выглядело немного странно, то тут вполне оправданно, поскольку через стекло не придется смотреть на весь ворох проводов. Еще одна крышка появилась снизу. За ней прячется блок питания.

Как и раньше, на поддоне материнской платы можно установить решения разных форм-факторов: от гигантских плат формата E-ATX до миниатюрных Mini-ITX.


Социальные комментарии Cackle

Корпус eATX Cooler Master MasterCase H500M

  • Линейка

    MasterCase

  • Артикул производителя (Part Number)

    MCM-H500M-IHNN-S00

  • Основные характеристики

  • Тип корпуса

    Компьютерный

  • Типоразмер

    Midi Tower

  • Поддерживаемые форм-факторы материнских плат

    ATX, Mini-ITX, eATX, mATX

  • Конструкция

  • Материал корпуса

    Закаленное стекло, Сталь

  • Окно на боковой панели

    Есть

  • Закаленное стекло

    Есть

  • Количество внутренних отсеков 3,5″

    2

  • Количество внешних отсеков 2,5″

    6

  • Безвинтовое крепление накопителей 3. 5″ и 5.25″

    Есть

  • Количество слотов расширения

    9

  • Механизм открывания

    Снимаются две стенки

  • Максимальная длина карт расширения

    412 мм

  • Максимальная высота кулера CPU

    190 мм

  • Максимальная глубина блока питания

    200 мм

  • Разъемы на передней/верхней панели

  • Наличие разъемов на передней панели

    Есть

  • USB Type C

    1 шт

  • USB 3. 0 (3.1 Gen1)

    4 шт

  • Выход на наушники

    Есть

  • Микрофонный вход

    Есть

  • Питание

  • Наличие блока питания

    Нет

  • Форм-факторы совместимых блоков питания

    ATX

  • Расположение блока питания

    Снизу

  • Ориентация блока питания

    Горизонтальная

  • Тип разъема для материнской платы

    Нет

  • Охлаждение

  • Тип охлаждения

    Воздушное

  • Блок управления вентиляторами

    Нет

  • Количество встроенных вентиляторов

    3 шт

  • Количество дополнительно устанавливаемых вентиляторов

    4 шт

  • Возможность установки системы жидкостного охлаждения

    Есть

  • Эксплуатационные характеристики

  • Температура эксплуатации

    от 0 до +40°С

  • Температура хранения

    от 0 до +40°С

  • Влажность при эксплуатации

    от 10 до 90%(без конденсации)

  • Влажность при хранении

    от 10 до 90%(без конденсации)

  • Дополнительные характеристики

  • Кнопки на передней/верхней панели

    Power, System Reset

  • Индикация

    HDD Activity, Power

  • Цвет корпуса

    Черный

  • Скрытая укладка шлейфов

    Да

  • Установка корпуса

    Вертикальная

  • Габариты

    248 x 546 x 544 мм

  • MCM-H500M-IHNN-S00 Корпус Cooler Master MasterCase H500M

    ATX Да

    eATX Да

    EE-ATX Нет

    FireWare (IEEE1394) Нет

    micro-ATX Да

    Mini-ATX Нет

    Mini-DTX Нет

    mini-ITX Да

    SSI CEB Да

    SSI EEB Нет

    USB 3. 0 4

    Верхний вентилятор Опция 3x 120 мм или 2x 140/200 мм

    Внутренних отсеков 2,5″ 4

    Внутренних отсеков 3,5″ 2

    Внутренняя корзина для HDD Съемная

    Возможность установки жидкостного охлаждени Есть

    Высота 546

    Глубина 544

    Датчик вскрытия корпуса Нет

    Датчики температуры Нет

    Дополнительное охлаждение Нет

    Задний вентилятор Есть 140 мм

    Замок на передней панели Нет

    Защита от шума Нет

    Индикация скорости вентиляторов Нет

    Ключевые особенности Скрытая укладка шлейфов, Быстрый доступ к опорной пластине кулера, Съемная верхняя панель для упроще

    Количество слотов расширения 9

    Корпусной вентилятор 2x 200×200мм вентиляторы с RGB-подсветкой спереди, 1x 140×140мм вентилятор сзади

    Крепление HDD Винтовое

    Максимальная высота кулера (мм) 190

    Максимальная длина видеокарты 412

    Место для вентилятора на боковой стенке Нет

    Микрофон Есть

    Монтаж в 19″ стойку Нет

    Наличие блока питания Приобретается отдельно

    Наличие окна Есть

    Наушники Есть

    Нижний вентилятор Нет

    Основной цвет корпуса снаружи Чёрный

    Передний вентилятор Есть 2 х 200 мм

    Поддерживаемые платы расширения Полноразмерные

    ПРЕДУПРЕЖДЕНИЕ Блока питания в комплекте НЕТ. Платы E-ATX только укороченные, шириной до 272 мм!

    Противопылевой фильтр Есть

    Расположение БП Нижнее

    Расположение портов На верхней панели

    Регулировка скорости вентиляторов Нет

    Свет Есть

    Скорость вращения вентиляторов в корпусе 1200 об/мин (140 мм), 800 об/мин (200 мм)

    ТFХ Нет

    Тип корпуса Miditower

    Толщина металла 0. 6

    Форм-фактор E-ATX

    Ширина (мм) 248

    Корпус Cooler Master MasterCase H500M Вопросы и ответы о корпусе Cooler Master MasterCase H500M

    Задайте вопрос по этой модели и кто-нибудь обязательно ответит
    Максим 16 августа 2020, 00:18 #
    Отец FORMULA V-LINE W03M→

    Зацените аналог от FORMULA.
    https://www.citilink.ru/catalog/computers_and_notebooks/parts/cases/1195000/
    Я взял себе и просто счастлив. Да еще по скидке и за баллы обошелся в 2300 руб)

    Михаил17 ноября 2020, 12:15

    он же маленький

    Или у вас на сайте или на розетка не совпадение с моделями, это H500M а в магазине Rozetka просто H500
    Исправьте пожалуйста

    Спасибо за активность. Информацию поправили.

    Как подключить ARGB контроллер к MSI mystic light→

    Корпус H500M, подключил RGB контроллер к матплате MSI Ace к USB2.0 и адресному 2+1 пиновуму разъему. Софт Mystic light контроллер не видит. В чем может быть проблема?

    anonim15 августа 2020, 15:39

    Никак синранизация только с подсветкой asus. Это написано в описании корпуса поменяйте ргб контролер

    20 января 2019, 17:37 #
    Что за модель вентиляторов спереди?→

    Спереди 2х200мм Cooler Master DF2003012SEMN ARGB, 800 об/мин
    Сзади 1×140мм Cooler Master DF1402512SELIN, 1200 об/мин

    По поводу охлождения.→

    Вентиляторы встроенны? Или корпус чистый, без вентиляторов? И есть ли водяное охлождение? И для сокета intel 1511-v2 подойдет?

    В корпусе установлены такие вентиляторы: “Спереди 2х200мм Cooler Master DF2003012SEMN ARGB, 800 об/мин, сзади 1х140мм Cooler Master DF1402512SELIN, 1200 об/мин”
    Водяное охлаждение докупается отдельно, вот ссылка на подходящие для Intel 1151 v2:
    http://e-katalog. link/u/mvLUK
    Места и поддержка (размер радиатора) СВО:
    СВО сверху – 120 мм / 140 мм / 240 мм / 280 мм / 360 мм (доступная толщина 43 мм)
    СВО спереди – 120 мм / 140 мм / 200 мм / 240 мм / 280 мм / 360 мм (доступная толщина 70 мм)
    СВО сзади – 120 мм / 140 мм

    В корпусе установлено 3 вентилятора.

    Корпус eATX Cooler Master MasterCase H500M

    Линейка

    MasterCase


    Артикул производителя (Part Number)

    MCM-H500M-IHNN-S00


    Основные характеристики

    Тип корпуса

    Компьютерный


    Типоразмер

    Midi Tower


    Поддерживаемые форм-факторы материнских плат

    ATX, Mini-ITX, eATX, mATX


    Конструкция

    Материал корпуса

    Закаленное стекло, Сталь


    Окно на боковой панели

    Есть


    Закаленное стекло

    Есть


    Количество внутренних отсеков 3,5″

    2


    Количество внешних отсеков 2,5″

    6


    Безвинтовое крепление накопителей 3. 5″ и 5.25″

    Есть


    Количество слотов расширения

    9


    Механизм открывания

    Снимаются две стенки


    Максимальная длина карт расширения

    412 мм


    Максимальная высота кулера CPU

    190 мм


    Максимальная глубина блока питания

    200 мм


    Разъемы на передней/верхней панели

    Наличие разъемов на передней панели

    Есть


    USB 3.0 (3.1 Gen1)

    4 шт


    Выход на наушники

    Есть


    Микрофонный вход

    Есть


    Питание

    Наличие блока питания

    Нет


    Форм-факторы совместимых блоков питания

    ATX


    Расположение блока питания

    Снизу


    Ориентация блока питания

    Горизонтальная


    Тип разъема для материнской платы

    Нет


    Охлаждение

    Тип охлаждения

    Воздушное


    Блок управления вентиляторами

    Нет


    Количество встроенных вентиляторов

    3 шт


    Количество дополнительно устанавливаемых вентиляторов

    4 шт


    Возможность установки системы жидкостного охлаждения

    Есть


    Эксплуатационные характеристики

    Температура эксплуатации

    от 0 до +40°С


    Температура хранения

    от 0 до +40°С


    Влажность при эксплуатации

    от 10 до 90%(без конденсации)


    Влажность при хранении

    от 10 до 90%(без конденсации)


    Дополнительные характеристики

    Кнопки на передней/верхней панели

    Power, System Reset


    Индикация

    HDD Activity, Power


    Цвет корпуса

    Черный


    Скрытая укладка шлейфов

    Да


    Установка корпуса

    Вертикальная


    Габариты

    248 x 546 x 544 мм


    Вес брутто

    16. 46 кг
