не воспроизводятся MP3 CD и неправильное время в сообщениях TIM, TPI 2014350/4

FAQ VW Audi Skoda Seat

Сводка TPI

№: 2014350/4

Дата:
10.11.2010

Описание неисправности

В магнитоле RCD500/MP3 марки Panasonic с версией программного обеспечения 0017 возможны следующие неисправности:

1.

Магнитола воспроизводит обычные аудио компакт-диски, но не воспроизводит компакт-диски с записью в формате MP3. Такой сбой в работе возникает после длительного отключения магнитолы от клеммы 30 (отключения аккумуляторной батареи).

2.

При воспроизведении сохранённых сообщений о дорожной ситуации (TIM-функция), сообщения воспроизводятся с указанием на дисплее неверного времени (00:00). Эта неисправность возникает только на магнитолах RCD500 с акустической системой с версий программного обеспечения <0017.



Техническое обоснование

Ошибка программного обеспечения магнитолы RCD 500 MP3.



Решение в условиях производства

Модификация программного обеспечения SW 0023 с 09. 2010.



Решение в условиях сервиса

В случае рекламации обновить программное обеспечение магнитолы RCD 500 MP3 с помощью ⇒ Ведомого поиска неисправностей:



Версия программного обеспечения старая

Версия программного обеспечения новая

Код мероприятия

Онлайн с:

Обновление с CD с:

12, 13, 15, 17, 18, 19, 20, 21

23

329B

10. 09.2010



Перед обновлением программного обеспечения необходимо учитывать и соблюдать следующее:



• Обеспечить, чтобы к аккумуляторной батарее автомобиля было подключено зарядное устройство.

• Онлайн через SVM-VW: Должны быть установлены марочный CD Volkswagen с версией 15.91.00 и базовый CD Volkswagen с версией 15 или выше.



На сервисных предприятиях, располагающих тестером VAS, подключённым к сети, возможно проведение обновления блока управления в режиме онлайн через систему управления версиями программного обеспечения (SVM). Номер КН* (календарной недели), начиная с которой доступно онлайн-обновление программного обеспечения, см. в колонке Онлайн.



Обновление через диск CD невозможно!



Порядок обновления программного обеспечения приводится в ⇒ Ведомом поиске неисправностей в разделе Выбор функции/компонента.



После проведения работ с кодом мероприятия 329 B RCD

500 нужно заново закодировать. Кодирование нужно проводить через опрос в режиме онлайн.

Модели Volkswagen:
Golf 1K1, Golf универсал 1K5, Jetta 1K2, Golf Plus 5M1, Touran 1T*, Eos 1F7, Passat 3C

Вернуться к списку TPI

Решение технических проблем

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Volkswagen Tiguan Руководство по обслуживанию и ремонту – Радиосистема “RCD 500”

Volkswagen Tiguan Руководство по обслуживанию и ремонту / Связь / Радиосистема “RCD 500”

Общая информация

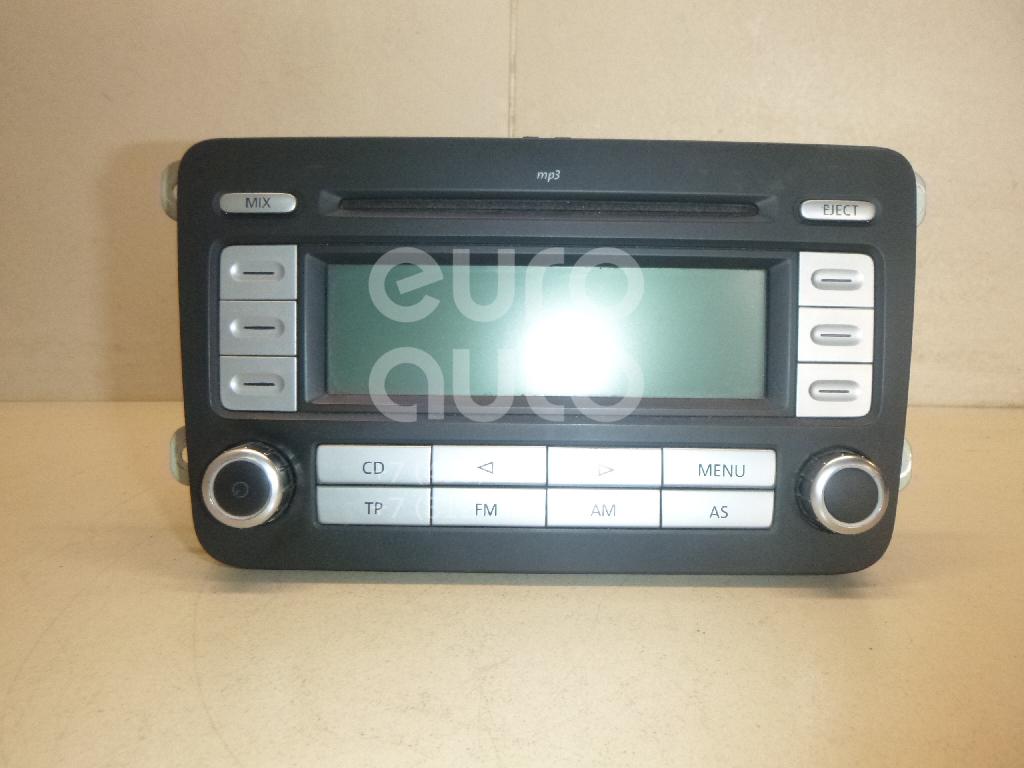

“RCD 500” Радио

Примечание

  • Знакомство с функциями и работой цифровой аудиосистемы необходимо, если есть проблемы клиентов.
  • Дополнительные сведения см. в руководстве пользователя.
  • Противоугонное кодирование оснащено кодовым номером защиты, отключающим электронная противоугонная система.
  • Для обслуживания или устранения неполадок используйте Диагностический Тестер “Ведомый поиск неисправностей”.
  • При повторном подключении аккумулятора проверьте все затронутые системы или компоненты. (радио, часы, комфортное электрическое подключение и т. д.) в соответствии с ремонтом руководство и/или руководство пользователя.

Примечание

  • Номер детали радиоприемника указан на наклейке на корпусе радиоприемника.
  • При замене радиоблока всегда активируйте противоугонное кодирование. Ссылаться на руководство пользователя. Сообщите новый кодовый номер клиенту.
  • Если код защиты от кражи неизвестен, вы можете получить его через известный системы. Для поиска вам нужен идентификационный номер радиостанции. Это на наклейка, прикрепленная к боковой стороне радиоприемника. Идентификационный номер также отштамповано на материале сбоку радио.
  • CD-чейнджер в «RCD 500» имеет транспортировочную защиту, которую необходимо деактивируется при установке нового блока. Транспортная защита также должна быть активированы перед отправкой в ​​единицах, которые были удалены из средство передвижения. Для этого «УЗО 500» нужно еще подключить к напряжению поставлять. Транспортная защита CD-чейнджера в “RCD 500”, активация и деактивация, → Глава “Защита транспорта CD-чейнджера, активация в RCD 500”.

Радио “RCD 500” состоит из магнитолы, CD-чейнджера на 6 дисков, встроенного в магнитолу. и динамики в дверях.

Радиостанция оснащена оконечным каскадом с выходной мощностью 4×20 Вт. Колонки спроектированы как 3-полосная система спереди и как 2-полосная система сзади. задний.

Радио “RCD 500” доступно в версии, которая управляет динамиками через 4 выхода на внутренние динамики устройства или в версии с дополнительным внешним усилитель. Затем динамики подключаются непосредственно к звуковой системе. усилитель и выходы радиодинамиков используются для входа усилителя.

Для радиосистемы “RCD 500” установлены следующие динамики:

  • В каждой передней двери по одному низкочастотному динамику, одному среднечастотному динамику и одному высокочастотный динамик.
  • По одному низкочастотному и одному высокочастотному динамику в задних дверях на 4-дверном автомобиле транспортные средства.
  • По одному низкочастотному динамику и одному низкочастотному динамику в боковой обшивке 2-дверного автомобиля транспортные средства.

Для расширения функций есть варианты подключения дополнительного звука системный усилитель, телефонный приглушитель и вход для телефонного НЧ-сигнала.

CD-чейнджер на 6 дисков, встроенный в магнитолу, также может воспроизводить компакт-диски в Форматы “CD-R” и “CD-RW”, а также обычные аудио компакт-диски.

Примечание

  • Доступна дополнительная версия «RCD 500», которая также может воспроизводить компакт-диски. с музыкальными файлами в формате «MP3» в дополнение к обычным аудио компакт-дискам. Для большего информацию см. в руководстве пользователя RCD 500.
  • Музыкальные компакт-диски диаметром 8 см (мини-диски) не могут быть воспроизведены.
  • Микс компакт-диски (компакт-диски, содержащие компьютерные данные, а также музыку) не могут быть играл.
  • Микс компакт-диски (компакт-диски, содержащие компьютерные данные, а также музыку) не могут быть играл.

Антенна расположена внутри заднего стекла. Версия антенной системы имеет «функция разнообразия».

Транспортная защита CD-чейнджера, активация в “RCD 500”

Транспортная защита на “RCD 500” должна быть активирована перед отправкой и отключается при установке нового блока. Это происходит в электронном виде через кнопки блока. После активации транспортной защиты CD-чейнджер механизм приводится в «транспортное положение».

Защита при транспортировке, Активация

Статус: “ВКЛ” или “ВЫКЛ”, проводные соединения должны быть подключены к «RCD 500».

  • Нажмите и удерживайте кнопки, отмеченные -стрелками- одновременно в течение 5 секунд.

Если механизм CD-чейнджера принял транспортное положение, “TRANSPRT” появляется на дисплее радио.

Защита при транспортировке, деактивация

  • Подключить и установить радиоблок “RCD 500”.
  • Деактивировать транспортную блокировку с помощью CANCEL кнопка.

Обзор — разъем «RCD 500»

  1. Многоконтактный разъем 1, 8-контактный, выходы на динамики
    • Назначение клемм.
  2. 8-контактный разъем 2, источник питания, шина CAN, отключение звука телефона
    • Назначение клемм.
  3. 12-контактный разъем 3, вход телефонного сигнала
    • Назначение клемм.
  4. 12-контактный разъем 4, управление CD-чейнджером и входные аудиосигналы CD
    • Назначение клемм.
  5. Разъем 5, подключение антенны
    • Разъем бежевого цвета
    • Антенный провод к антенне в соединении заднего стекла
  6. Разъем 6, подключение антенны
    • Прозрачный разъем, цвет
    • Антенный провод к антенне в соединении заднего стекла

Многоконтактный разъем 1, 8-контактный, выходы для динамиков

  1. Правый задний динамик, положительный
  2. Правый передний динамик, положительный
  3. Левый передний динамик, плюс
  4. Левый задний динамик, положительный
  5. Правый задний динамик, минус
  6. Правый передний динамик, минус
  7. Левый передний динамик, минус
  8. Задний левый динамик, минус

8-контактный разъем 2, питание, шина CAN, отключение звука телефона

  1. Высокий уровень шины CAN
  2. Низкий уровень шины CAN
  3. Выключатель звука телефона
  4. Отрицательное соединение, клемма 31
  5. Не назначено
  6. Не назначено
  7. Положительное соединение, клемма 30
  8. Контрольный сигнал для защиты от кражи, SAFE

12-контактный разъем 3, вход телефонного сигнала

1–5 – не назначено

6 – Телефонный НЧ-сигнал, отрицательный

7-11 – Не назначено

12 – Телефонный НЧ-сигнальный вход, положительный

12-контактный разъем 4, входные сигналы управления CD-чейнджером и CD-аудио

  1. Правый выход сигнала наушников, положительный
  2. CD-чейнджер, левый и правый канал, отрицательный
  3. Выход сигнала для наушников, аудио заземление
  4. CD-чейнджер, источник питания, плюс
  5. Выход сигнала левого наушника, положительный
  6. CD-чейнджер, шина DATA OUT
  7. Не назначено
  8. CD-чейнджер, левый канал, положительный
  9. CD-чейнджер, правый канал, положительный
  10. CD-чейнджер, управляющий сигнал
  11. CD-чейнджер, шина DATA IN
  12. CD-чейнджер, шина CLOCK

Код защиты от кражи

Общая информация

Радио оснащен удобной противоугонной защитой, которая работает в связке с комбинацией приборов.

После отключения питания радио можно снова использовать после подключение источника питания. Код защиты от кражи вводить не нужно опять таки. Требование состоит в том, что противоугонное кодирование должно быть активировано для в первый раз и что радио снова подключено в том же автомобиле.

Код защиты от кражи, деактивация

Повторная активация заблокированной радиостанции возможна только при вводе правильного радиокода номер для защиты от кражи.

Примечание

  • Кодовый номер противоугонной системы прикреплен к магнитоле карту рядом с серийным номером. См. руководство пользователя.
  • В целях безопасности не оставляйте радиокарту в автомобиле. При необходимости получите кодовый номер у заказчика.
  • Если заменяется радио, используйте цифровой код замена радио.
  • Сообщите клиенту, что радиокод был изменен.
  • Получите кодовый номер устройства.
  • Включить радио.

Автоматически появляется “БЕЗОПАСНО”, а затем “1000”. Нет работы кнопок требуется для этого.

Позиция для установки кода указывается на дисплее около четырех многофункциональные кнопки с “_X_”.

  • Введите код радио, указанный на радиокарте, в правильной последовательности. с помощью четырех многофункциональных кнопок. Нажимайте последовательно соответствующие кнопки пока в центре дисплея не появятся правильные символы.
  • Затем нажмите многофункциональную кнопку рядом со словом «ВВОД». Устройство готово к снова работает и переключается в последнее рабочее состояние.

Примечание

Если при вскрытии электронного замка был введен неверный код, сначала на дисплее мигает “SAFE” и снова появляется “1000”. Теперь вы можете повторить всю процедуру еще раз. Количество попыток отображается на дисплее. Если вы снова введете неверный код, устройство будет заблокировано примерно на один час, т. е. то есть он не может работать. Этот замок обозначается словом «БЕЗОПАСНЫЙ». постоянно на дисплее. По прошествии одного часа, в течение которого устройство и зажигание должно быть включено, количество попыток исчезает, а электронный замок можно снова деактивировать, как описано выше. Цикл «две попытки, блокировка на один час» по-прежнему применяется.

Радиосистема RCD 310

Главная Информация Вид на радио “RCD 310” Примечание Знакомство с функциями и работой цифровой звуковой системы необходимо, если есть проблемы клиентов. Обратитесь к руководству по эксплуатации…

Радиосистема RCD 510

Главная Информация Вид на радио “RCD 510” Примечание Знакомство с функциями и работой цифровой звуковой системы необходимо, если есть проблемы клиентов. Обратитесь к руководству по эксплуатации…

Подробнее:

Volkswagen Tiguan Руководство по эксплуатации > Багажное отделение:  Введение в тему
В этой главе вы найдете информацию по следующим темам:⇒ Складывание спинка многоместного заднего сиденья вперед и назад на место ⇒ Снятие и установка заднего сиденья ⇒ Крышка багажного отделения ⇒ Проход в багажное отделение ⇒ Крепления ⇒ Торговый центр. ..

Volkswagen (2004-2012) RCD 300, RCD 500 Схема распиновки головного устройства @ pinoutguide.com

Многоконтактный разъем A, 8-контактный, для выходов громкоговорителей
Штырек Функция
1 Динамик задний правый, положительный
2 Динамик передний правый, положительный
3 Динамик передний левый, положительный
4 Задний левый динамик, положительный
5 Задний правый динамик, отрицательный
6 Динамик передний правый, отрицательный
7 Передний левый динамик, отрицательный
8 Задний левый динамик, отрицательный

Многоконтактный разъем А, 8-контактный, для линий электропитания и шины CAN
Штифт Функция
9 Шина CAN, высокая
10 Шина CAN, низкая
11 Выключатель звука телефона
12 Электропитание, минус, клемма 31
15 Электропитание, плюс, клемма 30
16 Сигнал управления противоугонным кодом, SAFE, положительный

Защитный штифт не является штифтом включения, он всегда должен иметь +12. Для включения ключом нужен сигнал canbus.

Многоконтактный разъем B, 12-контактный, для управления CD-чейнджером и входных аудиосигналов CD
Штырек Функция
1 Выход сигнала правого наушника, положительный
2 CD-чейнджер, левый и правый порты, минус
3 Выход сигнала наушников, аудиомасса
4 CD-чейнджер, источник питания, плюс, клемма 30, контакт длительная нагрузка более 1 А, кратковременная пиковая нагрузка 5 А
5 Выход сигнала левого наушника, положительный
6 CD-чейнджер, ВЫХОД ДАННЫХ
8 CD-чейнджер, левый аудиоканал, CD/L
9 CD-чейнджер, правый аудиоканал, CD/R
10 CD-чейнджер, линия управления, плюсовой переключатель
11 CD-чейнджер, DATA IN
12 CD-чейнджер, ЧАСЫ (протокол внутренней проверки для контроля потока данных)


Многоконтактный разъем C, 12-контактный, для сигналов телефона и микрофона
Штырек Функция
6 Входной аудиосигнал телефона, отрицательный
12 Телефонный аудиовход, положительный



Значение сигналов распиновки головного устройства

Штифт
Обозначение
Функция контакта
Силовые контакты
+UB Battery+  (12 В напрямую от аккумулятора).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
