своими руками, чистка форсунок ультразвуком, схема и жидкость, ремонт самодельной УЗ мойки

Быстро очистить труднодоступные места в сложных технологических узлах можно с помощью ультразвуковой ванны

Очистить предметы от различных загрязнений, наподобие ржавчины, налета, грязи поможет приспособление, под названием ультразвуковая ванна. Изготовить ее можно самостоятельно. Для этого вам нужно иметь под рукой необходимый набор материалов и инструментов, и строго следовать этапам технологии изготовления прибора.

Содержание материала:

Ультразвуковая ванна своими руками: схема прибора

Ультразвуковая виброванна – это очень простое устройство, которое качественно работает, и позволяет быстро и эффективно избавить предметы от загрязнений на разных деталях, инструментах и узлах. Применяется данный прибор для изделий, механическая очистка которых категорически запрещена.

Ультразвуковой ванной называется емкость, которая изготовлена из легированной стали. Ее стандартный объем 2 литра. Такая вместимость позволяет очищать единовременно несколько предметов, небольших по размеру. Для промышленных предприятий существуют ванны на 10 и более литров.

Смастерить ультразвуковую ванну своими руками можно, если предварительно изучить схему прибора

Принцип работы агрегата заключается в воздействие на предметы посредством ультразвука, где частота колебаний превышает 18 кГц. Запустившись, механизм наливает в емкость раствор, и под воздействием генерации образуется большое количеством пузырьков. Молекулярные шарики воздуха, которые образуются, плотно обволакивают погруженные в жидкость изделия, притягивают к себе грязь и лопаются под давлением. Такая технология позволит очистить самые неподдающиеся ручной обработке места. При этом сохраняется целостность поверхности изделий и конструкции в целом.

Ультразвуковые ванны эффективно применяют для удаления:

  • Пленочных материалов;
  • Твердых налетов;
  • Защитных покрытий.

При попадании в такую емкость любой элемент, который покрыт плотным слоем коррозии, очистится от ржавчины с легкостью и быстротой.

УЗ ванна своими руками: материалы для изготовления

Ультразвуковую ванну возможно купить в магазине, или сделать своими руками. Для того, чтобы самостоятельно соорудить такое устройство, необходимо определиться с материалами, которые понадобятся, и тщательно изучить этапы изготовления и технологию.

Перед тем как приступить к изготовлению УЗ ванны, необходимо подготовить материалы и инструменты для работы

Для сборки конструкции вам понадобятся:

  • Емкость. Для нее подойдет любой каркас из нержавейки. Он послужит основой для погружений в него изделий.
  • Небольшая пластмассовая трубка из прочного материала или стекла.
  • Насос для того, чтобы в ванну можно было подать жидкость.
  • Круглый магнит. Подойдет и со старых динамиков.
  • Катушка, у которой стержень из феррита.
  • Керамический или из другого материала сосуд.
  • Импульсный трансформатор.

Также вам понадобится отмывочная жидкость для применения в ультразвуковой ванне, которая будет пользоваться.

Как выбрать жидкость для ультразвуковой ванны и для чего она нужна

На сегодняшний день чистить поверхности с помощью ультразвуковых ванн становится обычным явлением. Данные устройства используют практически везде, и во всех видах производств. Однако, наиболее популярны они в ювелирном деле, чистке предметов, относящихся к личной гигиене, ремонте электроники, а так же в автомастерских.

Купить прибор для такой чистки не сложно, как и изготовить его своими руками, а вот отыскать специализированную жидкость, которая используется в ультразвуковых ваннах – достаточно сложная задача. Если вы не можете найти данную жидкость в продаже, то можете воспользоваться советами по ее самостоятельному изготовлению. Но, следует знать, что самодельная жидкость для ультразвуковых ванн не будет универсальной. Для очистки некоторых приборов все же придется искать оригинальный вариант.

Для того чтобы быстро очистить поверхность с помощью ультразвуковой ванны, следует правильно выбрать специальную жидкость

Однако, прежде, чем идти покупать данный продукт, или браться за его изготовление, нужно четко определить сферу его использования. Ведь для разного вида материалов подходит различный вид жидкостей.

Ремонт ультразвуковой ванны: последовательность работ

Как бы ни был хорош и качественен прибор, к сожалению, участь у всех одна, и рано или поздно даже ультразвуковая мойка выйдет из строя. И сразу же становится острой проблемой вопрос ее ремонта. Дело в том, что данная установка не особенно распространена в быту, и лишь специалисты с большим опытом могут сказать, что им приходилось иметь дело с таким прибором.

Однако, ремонтировать агрегат нужно, и если вы делали его самостоятельно, то уж и чинить ванну уж точно вам. С чего же начать? Лучше всего с внешнего осмотра. Проверьте, есть ли повреждения на корпусе, не тарахтит ли чего в нутрии, не порван ли сетевой кабель. Если видимых повреждений нет, переходите к более глубокому анализу.

Произвести ремонт ультразвуковой ванны можно своими руками, главное – ознакомиться с пошаговой инструкцией

Из внутренних элементов могут выйти из строя могут:

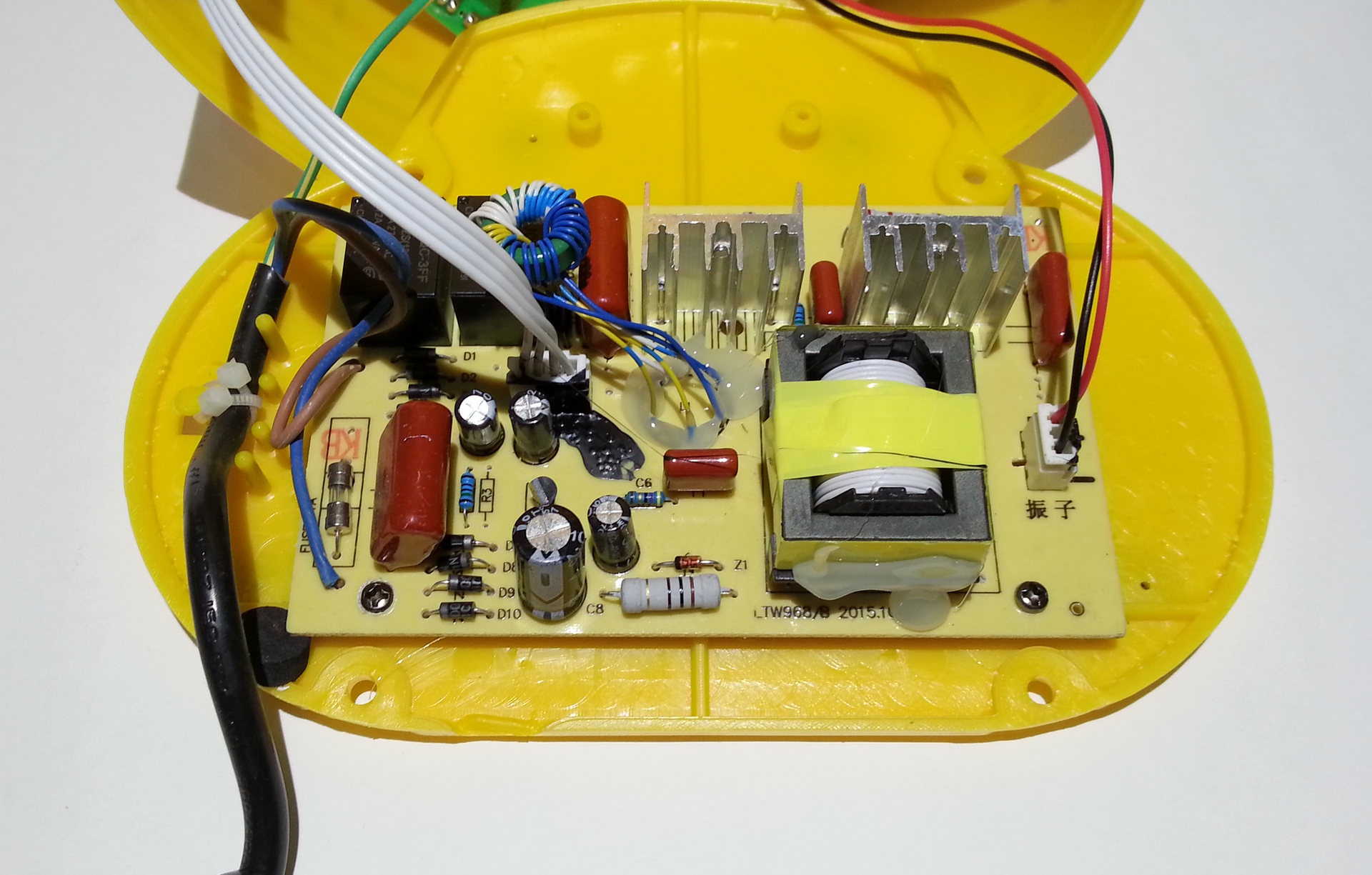

  • Плата электроники, которая установлена на дне и крепится к трём пластиковым стойкам, для держания плат;
  • Проводники питания;
  • Пьезоизлучатель;
  • Сетевой выключатель;
  • Гнездо под светодиод.

Вам остается лишь определить, какая из деталей вышла из строя, и заменить ее. Если же вы не уверены в своих силах, тогда обратитесь в мастерскую, где найдут специалиста, который сможет вам помочь.

Ультразвуковая ванна для чистки форсунок: особенности устройства

В конструкцию ультразвуковых приборов входят три элемента. Главный из них – излучатель, он преображает колебания электрического тока в механические, что при попадании в жидкость воздействует сквозь стенки емкости на находящееся в ней изделие.

Излучатель функционирует в системе импульсной подачи, и поэтому, очень важно в паузах между толчками контролировать стабильность условий. Процесс полностью контролируется. Исходя из сложности загрязнения, можно установить необходимое время, степень воздействия и частоту.

Для очистки форсунок можно использовать ультразвуковую ванну со специальной жидкостью

Качественная обработка предметов зависит от исправного функционирования следующих элементов:

  • Генератор частот, который выступает в качестве виновника появления вибраций;
  • Нагревательного элемента, который поддерживает определенную температуру жидкости в пределах 70 градусов.

Некоторыми конструкциями не предусмотрено наличие последнего компонента, и контроль за температурным режимом ведется вручную.

Чистка форсунок ультразвуком и другие виды промывки: область применения прибора

На сегодняшний день ультразвуковые ванные имеют широкое применение различных отраслях промышленности. Востребованность данного устройства обусловлена тем, что оно дает отличный результат на выходе, не идущий ни в какое сравнение с качеством обработки после традиционных методов очистки.

Если сравнивать ультразвуковую ванну с другими устройствами, то можно заметить, что ее схема, составленная при наличии базовых познаний физики и электроники, дает ряд преимуществ. Данный прибор очень прост в эксплуатации, и для приведения его в действие требуется просто заполнить емкость жидкостью для ультразвуковых ванн и включить процесс очистки.

Качественный эффект в приборе получается за счет высокой степени очистки от загрязнения даже в самых труднодоступных краях, хороших показателей функциональности, отсутствия повреждений на поверхности по окончании процесса очистки. Очищение предметов происходит с помощью мягких жидки средств, не имеющих в составе абразивных частиц.

Многие предпочитают промывать форсунки ультразвуком, поскольку это удобно и практично

Прибор очень активно эксплуатируется в следующих направлениях:

  • Медицине – для стерилизации лабораторных и хирургических инструментов;
  • Ювелирной промышленности – для очистки драгметаллов, утративших привлекательный внешний вид;
  • Типографии и при ремонте оргтехники – для промывания струйных устройств и печатных головок;
  • Машиностроении – для очистки от загрязнений крупногабаритных и труднодоступных деталей и узлов;
  • Химической промышленности – для убыстрения реакционных процессов.

Сотрудники автосервиса используют ультразвуковую ванну как очиститель двигателя, а так же для промывки инжекторов, фильтров, карбюраторов, и форсунок и других изделий из металла.

Ультразвуковая ванна своими руками (видео)

Перед покупкой такого предмета, как ультразвуковая промывочная ванночка необходимо определиться с областью его использования. Выбор зависит не только от объема емкости, но и от цены прибора. Наиболее дорогие модели, применяемые для обработки крупных деталей, обычно оснащены системой автоматики и сенсорным управлением. Для правильного выбора подходящей по функциям и характеристикам ванны, следует учитывать присутствие в конструкции прибора нагрева, который помогает достичь еще более качественного результата. Чем крупнее элементы, которые вы будете очищать, тем вместительнее должна быть емкость самой ванны.

описание конструкции и область применения, устройство и принцип действия

Времена научно-технического прогресса не проходят даром.

Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи. Поэтому всё большую популярность набирают ультразвуковые ванны.

Основное место использования этих приборов — автосервис. Но и во многих других отраслях они бывают необходимы. В мастерских по ремонту компьютеров такая штука может пригодиться для очистки головок засохших картриджей от принтеров. В больницах с помощью ультразвуковой ванночки можно очищать хирургические и оптические инструменты, а также приборы. Да и дома бывает необходимость иметь такое приспособление всегда под рукой. Вот и возникает у многих людей вопрос: где взять схему ультразвуковой ванны, чтобы сделать её своими руками?

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком.

Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические.

Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

Процесс очистки происходит следующим образом:

  • в специальную ёмкость наливается очищающий раствор;
  • в раствор опускается предназначенный для очистки предмет;
  • включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
  • эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

  • ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
  • всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;
  • кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
  • в химической промышленности кавитацией увеличивают скорость реакций;
  • автопром и типография промывают детали и узлы механизмов;
  • оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Как собрать ультразвуковые ванны своими руками?

Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.

Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.

Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:

  • стальной каркас для крепления в нём всех элементов;
  • насос для нагнетания жидкости в ванну;
  • импульсный трансформатор для повышения напряжения;
  • любой сосуд из керамики;
  • магниты от старого динамика;
  • катушку с ферритовым стержнем;
  • небольшая трубка из стекла или пластмассы;
  • и, конечно же, жидкость, которая будет использоваться в работе.

Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.

  1. На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
  2. Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
  3. В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
  4. В ванночке (керамическом сосуде) делаются два отверстия для залива и слива жидкости.
  5. В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
  6. Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
  7. Схема готова - осталось её испытать. Если возникнут недоделки их сразу же можно устранить.

Что надо знать при работе с ультразвуковыми ваннами?

Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.

  1. В первую очередь соблюдать правила электрической и пожарной безопасности.
  2. Перед началом работ обязательно провести внешний осмотр агрегата, тем более, если он сделан самостоятельно.
  3. Во время работы установки нельзя руками трогать жидкость или очищаемую деталь. Если такое необходимо сделать, то обязательно на руках должны быть резиновые перчатки.
  4. Без жидкости в ванночке работать с установкой нельзя. Собранные ультразвуковые ванны своими руками имеют открытый ферритовый стержень, который сам по себе очень хрупкий. При отсутствии рабочей среды ферритовый стержень просто разлетится на куски. В этом случае можно пострадать и от осколков, и от поражения электрическим током.
  5. Если проводится чистка мелких изделий, то их лучше всего поместить в ванночку в стакане с чистящей жидкостью, а саму ёмкость заполнить простой водопроводной водой.

Ультразвуковая ванна своими руками

Совсем недавно, технология очистки каких-либо вещей при помощи ультразвука была сравнима с фантастикой. Сегодня ультразвуковая ванна, изготовленная своими руками, используется не только в салонах красоты. Инновационная техника применяется также при ремонте бытовой техники, компьютеров, мобильных телефонов, а также для чистки ювелирных украшений. Ниже мы подробно опишем, где и как применяется ультразвуковая ванна в жизнедеятельности человека.

Что такое ванна с ультразвуком?

На сегодняшний день, ультразвуковая ванна является неоценимым помощником, как для ювелиров, так и для мастеров салонов красоты, электронщиков. Высокую оценку оборудованию дают специалисты, которые занимаются ремонтом автотранспортной техники, где ванна используется для очистки некоторых деталей и компонентов, предназначенные для ювелирного ремонта узлов машины. По своим характеристикам ультразвук является тем физическим компонентом, которое не способно воспринимать обычное человеческое ухо. Изучая физические особенности ультразвука, учёные заметили, что происходит очищение грязи, даже, казалось бы, на самым не очищаемых предметах.

Процесс кавитации, это основной признак работы качественного ультразвука, который образовывает и взрывает мельчайшие пузырьки на поверхности обрабатываемой детали. Микровзрыв настолько эффективный, что даже самые сложные грязевые места очищаются эффективнее, чем при использовании сильнейших чистящих средств.

Механический способ очистки вещей постепенно утрачивает свою силу, и на смену приходят инновационные технологии, среди которых ультразвуковая очистка занимает приоритетное место. Основные критерии популярности технологии:

  • Моментальное удаление загрязнений, нет необходимости прикладывать руки к очистке поверхности;
  • Удаление грязи из очень труднодоступных мест, например, для материнской платы удаление загрязнения является одними из самых эффективных способов, который восстанавливает работоспособность устройства;
  • Нет механических повреждений. По окончании очистки ультразвуком не видно механических и иных повреждений.

Где используется ультразвук для очистки

Учитывая популярность ультразвуковой ванны в последнее время, этот метод нашёл своё применение во многих отраслях производства и социальной сферы. Основные направления, где допускается применение ультразвуковой ванны:

  • Реставрационные и ювелирные работы с драгоценными материалами.
  • Компании, занимающиеся ремонтом бытовой техники;
  • Лаборатории, в том числе химические, где требуется тщательная очистка инструментов и материалов;
  • Автомастерские, где необходимо тщательно очищать инструменты, электронное оборудование, а также тончайшие узлы и детали.Как устроена ультразвуковая ванна?

    Чтобы можно было понять, как работает принцип кавитации в ультразвуковой ванне, потребуется детально изучить конструкцию и принцип работы оборудования. Ведущие компоненты ультразвуковой ванны, включают в себя:

    • Емкость, в основе которой использована нержавейка. Объем ванны зависит от физических параметров очищаемой поверхности. Так, например, для очистки микросхем понадобиться ванна объёмом не менее 1 литра;
    • Любой генератор ультразвукового типа служит источником вибраций;
    • Ультрасовременный излучатель передаёт преобразование колебаний электрики непосредственно на стенки емкости;
    • Встроенный блок управления регулирует работу всей системы в оперативном режиме. Помните важный момент эксплуатации ультразвуковой ванны. Конструкция не моет детали и предметы, которые находятся внутри емкости, а только усиливает эффект растворителя, который помещён внутри ванны, поэтому следует подбирать подходящий вариант растворителя или заменяющего его вещества.

      Следующий фактор использования ванны, ни в коем случае не используйте пустую ванну в процессе работы. Обязательно заполняйте ее жидкостью, минимальное наполнение ванны должно быть не менее 67% от общего количества (или 2\3 объёма емкости).

      В качестве жидкостей используются специальные бренды и марки, которые предназначены исключительно для ультразвуковой ванны, в частности, неплохие рекомендации имеют бренды Zestron FA+, Flux-off, Solins-us и др. Но, как показывает практика, эти жидкости имеют очень высокую цену, и в любом случае, пользователь ультразвуковой ванны должен использовать препараты, в составе которых имеется дистиллированная вода или простейший Уайт-спирит. В любом случае, специалисты рекомендуют, чтобы в качестве компонентов для растворителей, применяемые для ультразвуковой очистки, помимо ранее указанных, в составе были бы – бензин – «калоша», ацетон, средства для мытья стёкол. Для удаления ржавчины, рекомендуем использовать ортофосфорную кислоту или обычный преобразователь ржавчины.

      Собираем ванну самостоятельно

      Если вы не хотите покупать дорогую промышленную ультразвуковую ванну, попробуйте собрать конструкцию самостоятельно. Для этих целей вам понадобятся следующие материалы:

      • Емкость из нержавейки, желательно объёмом до 1 литра;
      • Для подставки под емкость, используем обрезок пластиковой трубы;
      • Любой блок питания, мощностью до 12В;
      • Стержень ферритовый, подойдёт антенна от радиоприёмника;
      • Клей класса «эпоксидный»

      Далее приступаем к сборке конструкции:

      • Делаем универсальный дроссель, то есть наматываем на ферритовый стержень обмотку в количестве 20 витков из медной проволоки; диаметр проволоки желательно 1,0-1,5мм;
      • Делаем дроссель по прямому источнику питания, можно использовать старый блок для питания компьютера;
      • Излучатель приклеиваем строго по центу дна емкости;
      • Собираем строго по указанной схеме электрическую цепь;
      • Выходной трансформатор блока питания осуществляем подключение к обмотке на 5В. Итог

        Чтобы проверить правильность и эффективность сборки достаточно поместить на дно ванночки какую-нибудь грязную фольгу. Если все собрано правильно, на месте изгиба, где есть грязь, начнётся моментальное растворение. Теперь вы понимаете принцип работы ультразвуковой ванны, которая собрана по примитивной схеме.

        Примечательно, что производители указывают не только технические аспекты конструкции ультразвуковой ванны, но и дополняют изделие техническими параметрами, которые в большинстве случаев совпадают с теми данными, которые мы используем при изготовлении ультразвуковой ванны самостоятельно.

Ультразвуковая ванна. Часть 1 / Хабр

Хомяки приветствуют вас, друзья.

Сегодняшний пост будет посвящен созданию ультразвуковой очистительной ванны в основе которой лежит пьезокерамический излучатель Ланжевена мощностью 60 Вт. В процессе мы рассмотрим из чего состоит устройство, как его настроить чтобы ничего не сгорело и в конце лицезреем очистительные способности, которые по своему действию превосходят Мистера Пропера и всех его знакомых. Ультразвуковая ванна имеет много сфер применения и перечислить все практически невозможно, так как большинство из них будет зависеть только от вашего воображения.

Прежде чем начать растворять свои пальцы в ультразвуковой ванне, давайте разберем как же возникают механические колебания на более простых системах. Одним из примеров таких колебательных механизмов являются магнитострикторы, которые под воздействием магнитного поля могут сжиматься или растягиваться. Такими параметрами обладает обыкновенный феррит от старого дедовского приемника, который наверняка у каждого валяется где-то в гараже.

Для начала эксперимента нам понадобится: генератор сигналов, модулятор плотности импульсов для регулировки мощности, полумост, регулируемый блок питания и осциллограф для визуальной оценки сигнала. Дальше на небольшой оправке мотаем катушку из толстой меди, в моем случае вышло порядка 50 витков провода 2 мм. Феррит будет вставляться прямо в середину этой пушки гауса. Выставляем на модуляторе импульсов мощность в 100 процентов. Вращая ручку на генераторе находим резонанс системы, который в конкретном случае будет выглядит как две горы, вершины которых нужно выровнять.

Частота конкретного стержня получилась 8.5 кГц. Приближаясь к механическому резонансу, видно как капля на верхушке ферритового стержня начинает вибрировать, меняя при этом свою первоначальную форму. В какой-то момент амплитуда вибрации достигает такой величины, что воду разрывает на тысячи мелких частиц и визуально кажется, что жидкость за долю секунды превращается в туман. Размер каждой такой капли зависит от механической системы, чем выше частота — тем меньше капля.

Такая магнитострикционная система плоха тем, что при определенном пороге мощности хрупкий феррит разрывает на части, как это произошло сейчас. 15 Вт оказались недопустимы. В середине стержня возникает максимальное механическое напряжение, вот его и разрывает. Если после этого пытаться склеить две половинки стержня, то такой активной работы как была изначально не будет, так как каждый отдельный кусок будет иметь свой механический резонанс. Во время съёмки у меня разорвало три таких стержня.

В качестве эксперимента подключим к генератору самый обычный пьезокерамический излучатель. Вращая ручку генератора находим момент, когда вода начинает активно возмущаться. Как видно, капли, которые образовались имеют несколько больший размер чем в представленном варианте ранее, так как резонансная частота тут в 2 раза ниже, и соответствует 3.6 кГц.

Для справки. В ультразвуковых испарителях и увлажнителях воздуха используется тот же принцип, только частота тут лежит уже в мегагерцовом диапазоне. Размер капли воды может достигать несколько десятков микрон.

Теперь переходим исключительно к излучателю Ланжевена, названого в честь французского физика который занимался магнетизмом. Электромеханическая частота этой железяки равна 40 кГц, и испарение воды на нем больше похоже на извержение какого-то вулкана. На таком холостом ходу излучатель сильно греется, поэтому так делать не рекомендую.

В следующем эксперименте попробуем получить ультразвуковую левитацию. На резонансе в ланжевене образуется стоячая ультразвуковая волна с пучностью на конце излучающей накладки. Это основная продольная мода. В этом случае частицы вещества на конце накладки колеблются в вертикальном направлении с амплитудой в десятки микрон. Эти колебания легко передаются в воздух.

Если на определенном расстоянии от излучателя установить отражающую поверхность, то излученные и отраженные волны будут складываться, образуя в воздухе стоячие звуковые волны которые имеют узлы — области минимального давления, и пучности — области максимального давления. Чтобы шарик с пенопластом левитировал его необходимо разместить именно в узле звукового давления. Если отключить систему, весь карточный домик тут же рухнет.

С принципом работы Ланжевена разобрались. Теперь можно поближе разглядеть излучатель. С лицевой стороны видно отпескоструенную матовою поверхность, которая обеспечивает лучшее сцепление с клеем, который будет скреплять излучатель с гастроемкостью.

Объем такого корыта полтора литра. Типоразмер посудины 1/6, глубина 100 мм, материал нержавейка. Центруем излучатель на дне посудины и отмечаем место где он будет находиться. По сути это нужно для того, чтобы следы наждачки не вылезли за границы и не испортили внешний вид. В идеале это место лучше обработать пескоструем, но у меня такого в хозяйстве нет. Когда поверхности подготовлены обезжириваем их ацетоном и разводим эпоксидный клей.

Наносим его тонким слоем на само корыто и ту же процедуру проводим с излучателем. Пропусков быть не должно, так как нам нужно обеспечить хороший акустический контакт всей излучающей поверхности. При стыковке шатла Ланжевен пытается куда-то уползти. Чтобы он далеко не убежал его нужно немного притереть, а затем придавить чтобы выполз весь лишний клей.

После полимеризации эпоксид приобретёт так называемую металлическую твердость. Для любителей такой вариант начать работу с мощным ультразвуком, может оказаться вполне подъёмным.

Теперь время сделать корпус. Отмечаем на 10 мм ДСП заранее вымеренные размеры и начинаем работу электролобзиком. Делать такую операцию желательно ночью, когда все соседи спят)

В конечном результате выйдет 5 ровных кусков, всё что нужно это понадежней скрепить стенки фанеры чтобы ничего не развалилось. Примеряем ванну вставляя одно в другое. В идеале коробка должна выйти чуть меньше чем размеры самой гастроемкости.

Переходим к электронной части. Для управления временем работы ванны нужен таймер. Подходящая схема в интернете нашлась, а вот печатную плату пришлось разводить самому так как она попросту отсутствовала в описании. В результате получилась небольшая платка с достаточно скромными размерами. То что нужно.

Подаем питание и видим как что-то засветилось. Кратковременное нажатие на кнопку энкодера включает и выключает таймер. Поворот ручки позволяет выбрать время в минутах от 1 до 99. После истечения заданного интервала играет музыка, а затем раздается сирена которую можно отключить разово нажав на энкодер. Работа проще некуда. Если кого-то напрягают звуковые сигналы, на плате предусмотрена перемычка отключающая динамик.

Теперь дело за генератором, который будет качать акустическую систему. Разводил плату исключительно под габариты деталей которые нарыл в кладовке. Пытался разместить элементы как можно поплотней, чтобы высокочастотных наводок не было. Хотя вариант собранный из говна и палок на коленке тоже не плохо работал, но так делать не стоит.

Генератор называется пуш-пул. В начале в нем были транзисторы IRFZ46, затем 2SK1276, затем IRFP460 все они показались в работе как то уныло. Лучше всего отработали транзисторы IRFZ44, на них и остановился. Управление идет от микросхемы драйвера IR2153.

Так как управление частотой будет ручной в некоторых режимах транзисторы будут сильно греться. Поэтому нужно предусмотреть хороший отвод тепла. Радиатор желательно использовать с толстой основой, так как его отвод тепла будет намного эффективней чем у куска алюминьки расположенного слева, который перегревается как первоклассник на первом свидании. При любых раскладах необходимо обеспечить хороший отвод тепла и воздушное охлаждение. Значение температуры будет выводиться на китайский термометр с жк экраном. Стоит такой примерно 2 бакса.

Вся энергия в ванне будет раскачиваться импульсным трансформатором от компьютерного блока питания. Из практики размер трансформатора не имеет значения, всё одинаково работало как на малой, так и на большой такой хреновине. 60 Вт для них как два пальца. Потребление всей схемы будем оценивать по показаниям амперметра включенного параллельно мощного шунта. Блок питания для нашей задачи нужен неслабый. Эта плата выковыряна из зарядки от какого-то ноутбука. Если верить характеристикам, то она выдает 65 Вт при напряжении в 20 вольт. Поделив первое на второе получим ток в три с четвертью ампера, что очень радует.

Теперь эту кучу запчастей нужно разместить в шахматном порядке. Для этого на деревянных досках включаем все свои навыки художника и отмечаем заранее запланированные места куда будут вставляться органы управления. Чистая работа завершилась, пора заговнять ковер опилками от ДСП, которые как снег сыпятся во время рассверливания отверстий. Грубые следы от дрели убираем бормашиной. Так как насадка круглая, остаётся подровнять углы и тут в дело идёт напильник. Но работать с ним нужно аккуратно, так как на декоративном покрытии получаются сколы. После того как по всей хате осела пыль, декоративную деревообработку можно считать завершенной.

Размещаем всю электронику. Хороший тон когда все детали входят плотно. Размещаем с обратной стороны плату таймера, а с лицевой китайский термометр который показывает температуру в десятых долях градуса, также устанавливаем остальные рубильники и переключатели. В результате выйдет что-то типа этого.

Внутри размещаем блок питания, как видно он находиться возле выдувного отверстия для лучшего охлаждения. Плату генератора ставим напротив вентилятора и размещаем последний элемент — дроссель.

Как же эта вся груда железа работает?! Сейчас разберёмся. Для начала настройки выставляем на регулируемом блоке питания напряжение порядка 14 вольт. Проверяем стабилизированное напряжение для питания микросхемы драйвера, оно должно быть 12 вольт. Щупом осциллографа цепляемся к затвору транзистора и проверяем присутствует ли сигнал в виде меандра. Если всё на месте, переменным резистором меняем частоту и смотрим чтобы сигнал не дергался и был ровным во всём пределе регулировки. В данном случае верхняя граница порядка 80 кГц, а нижняя в районе 34 кГц. Запас достаточно большой и карман как говорится не жмёт.

Включаем на щупе делитель на 10 и подключаемся к средней ноге полевика — это сток. На холостом ходу видно как в момент включения транзистора происходит высоковольтный выброс за которым следует свободное затухающее колебание сравнительно с ударом по воде. В момент отключения ключа видим еще один пик. В идеале на этом месте должен быть чистый меандр. Но похоже он забухал. Попробуем подключить нагрузку в виде лампы Ильича. Видим как затухания пропали, передний фронт меандра в завале, а индуктивные выбросы достигают порядка 700 вольт. Такая картина никуда не годится.

Часть этого ужаса возникает еще в плате, даже палец на нее влияет. Такой же сигнал будет повторяться и на выходе трансформатора. Видно как между включениями каждого плеча формируется дедтайм в 1.2 миллисекунды. Ровным счетом, кроме формы сигнала работа идёт в правильном направлении.

Высокочастотный звон можно задавить снаббером. Так называется цепочка из резистора и конденсатора. При этом резистор должен быть мощным, около 5 Вт, так как он сильно греется. Разместим их в зоне обдува радиатора. Подсоединяя РЦ цепочку к одному из плеч пуш-пула, видно как гасятся волны правда с небольшим возмущением в момент включения. Это лучшее чего смог добиться экспериментально подбирая ёмкость и сопротивление снаббера для данной схемы. В любой случае даже под нагрузкой сигнал на выходе высоковольтной части трансформатора стремится быть похожим на меандр. С этим разобрались, едем дальше.

Так как излучатель является ёмкостной нагрузкой к нему нужно рассчитать резонансный дроссель, который повысит эффективность работы. Измеряем ёмкость и получаем примерно 5 нФ. Частота данного Ланжевена 40 кГц. Заходим в программу «Электродроид» и вводим туда эти параметры. Гениальная программа для двоечников, ничего не нужно считать только цифры вводить, программа всё сделает за вас сама. По результатам вычислений индуктивность вышла 3.2 мГн. Мотать трансформатор будем двойным проводом, чтобы уменьшить общее сопротивление. Меньше сопротивление, меньше потерь которые будут рассеиваться в виде тепла.

Первый вариант дросселя мотался на сердечник неразобранного трансформатора. Заняло это порядка 4 часов, так как укладывать медь виток к витку было затруднительно. Конечная индуктивность со всеми стараниями вышла 0.6 мГн. Я был расстроен. Можно намотать образец и в один провод на обычном куске феррита, потерь будет много, но для настройки такой вариант сгодится.

И так, что мы тут видим?! На одном из концов излучателя сидит трансформатор тока, в дальнейшем от него будет мало толку. На горячем конце дросселя подцепим неоновую лампочку для визуальной оценки напряжения. Нальем в гастроемкость немного водицы, примерно на 1/3. Щуп осциллографа подключим к высоковольтному выходу трансформатора.

Поднимаем напряжение и видим... Да хрен пойми что! На резонансе при максимальном потреблении меандр просаживается по самое ни хочу образуя две вершины как в фильме Властелин Колец. Подозреваю, так влияет дроссель по питанию низковольтной части. Размах напряжения судя по всему немалый, поэтому делать так как будет дальше не рекомендую. Подключаем щуп с делителем к горячему концу, регулируем частоту и видим как амплитуда напряжения взмахивает за пределы измерения осциллографа. Размах примерно в 1000 вольт. Второй конец неоновой лампы щипается если его касаться.

Посмотрим что там на трансформаторе тока. Картинка прыгает из-за плохой синхронизации осциллографа. Ану синхронизируйся старая рухлядь. Не выводи меня! Ток на резонансе растет что и должно быть. Если вода в ванне болтается, то работа системы становится нестабильной.

Интересный эффект обнаруженный во время экспериментов. Если один конец Ланжевена не соединить с общим проводом схемы, то на корпусе ванны появляется весь потенциал напряжения в киловольтах, это хорошо видно на неоновой лампочке. Даже проскакивают небольшие искры при касании железяки. На плате заранее предусмотрена перемычка заземляющая ланжевен.

Схема электронной части. Пытался в ней указать всё, даже цоколёвку транзистора. На дросселе резонансной части стоит замыкатель. Заметил, что иногда ванна лучше работает без него, чем с ним, а иногда наоборот.

Для наглядности ниже показаны две картинки с сигналами. На первой работа с ёмкостной нагрузкой, а на второй с резонансной. Архив со всем нужным материалами для сборки ванны.

С этой частью разобрались, вроде ничего не сгорело, двигаемся дальше. Подключаем все разъёмы с питанием, управлением, переменными резисторами, келлером, и т.д. Так как датчик температуры термометра имеет очень удобную форму для крепления, ничего другого кроме как присобачить его на кусок фольгированного скотча я не придумал, хотя более правильно будет просверлить дырку в радиаторе и засунуть его туда вместе с термопастой для лучшего теплового контакта.

Корпус ванны сделан из ДСП, а как известно он боится воды, точней его незащищённые боковины. Водостойкий силикон отлично справляется с такими задачами. Отделяем кусок этой гадости и втираем в торцы деревяхи. Тут важно никуда не спешить для себя же делаем. Так же на силиконе будет лучше держаться демпферная лента, которая будет изолировать тело гастроемкости от корпуса устройства, чтобы полезные вибрации не гасились.

Для крепления Ланжевена к нержавеющему корыту вместо эпоксидной смолы можно использовать холодную сварку типа «Поксипол». Им вроде как производители ванн пользуются. Пусть пользуются, обычный эпоксид в разы дешевле стоит.

Для справки. Не стоит оставлять вещи без присмотра, иначе набегут хомяки и погрызут все провода. Но не стоит бояться если рядом паяльник им всегда можно дать отпор) Сказать что ванна получилась компактной это ничего не сказать по сравнению с китайскими, но сколько тут мощи…

Вторая часть



Архив с полезностями
Полное видео проекта на YouTube
Наш Instagram

Ультразвуковая ванна своими руками: самодельная конструкция, как собрать, изделия для чистки форсунок, как сделать самому

Использование ультразвука привело ко многим открытиям. Например, в последнее время очень большое распространение получили ультразвуковые ванны. Они используются для очистки разных деталей, механизмов и даже украшений. На сегодняшний день их можно не только купить, но и сделать своими руками, если знать все правила монтажа.

Особенности

Ультразвуковая ванна представляет собой емкость, в которой можно очищать разные предметы при помощи ультразвуковых волн. Несмотря на то что это довольно сложный механизм, внешне конструкция выглядит очень просто. Она состоит из емкости, специального генератора, который отвечает за преобразование энергии и трансформатора.

Существуют более простые модели, и более сложные, которые помогают справляться с самыми трудными задачами. Емкость прибора варьируется от одного до тридцати литров. Конструкцию дополняет излучатель, который работает в диапазоне до сорока герц. Он находится под самым дном емкости, а управление происходит с помощью электроники.

Как понятно из названия, работает данный прибор за счет ультразвуковых волн. В ванну наливается жидкость, которая под действием генератора заполняется пузырьками. Высокое давление в емкости приводит к тому, что все эти пузырьки лопаются. Именно за счет этого и происходит очищение вещей, погруженных в емкость. Процесс чистки пузырьками называется кавитацией. Чистка может занять от нескольких минут до нескольких часов.

Нетрудно догадаться, что ультразвуковая ванна имеет много преимуществ:

  • с ее помощью производится эффективная борьба с коррозией;
  • обработка загрязненного предмета занимает очень мало времени;
  • для удаления ржавчины не нужно прикладывать физических усилий;
  • с помощью ультразвука можно очистить предметы, не оцарапав их;
  • в таких ваннах делают не только промывку, но и полировку предметов.

Назначение

Ультразвуковая ванна предназначена для очистки разных предметов от загрязнения в труднодоступных местах. Это могут быть некоторые элементы в стиральных машинках, или, например, драгоценные украшения. Она применяется во многих сферах производства.

  • Медицина. Такую ванну очень часто используют для того, чтобы стерилизовать хирургические инструменты. Применяют и в стоматологии, и даже в гинекологии. Также очищают некоторые элементы в оптических приборах, которые могут быть подвержены коррозии. Самым безопасным способом их очистки считается именно ультразвуковая ванна.
  • Ювелирное производство. Мелкие производители часто пользуются конструкцией, сделанной своими руками. Большим спросом пользуется услуга очищения драгоценностей, которые потеряли свой внешний вид. Так, налет на серебре или золоте можно удалить буквально за двадцать или тридцать минут. При этом металлические изделия будут выглядеть как новые.
  • Оргтехника. В типографиях такой вариант используют для очищения печатных головок. Также его применяют для удаления загрязнений в принтерах и плоттерах. Это позволяет намного продлить срок их службы.
  • Автосервис. Работники автосервиса часто используют такой вариант чистки для промывки разных запчастей. Наиболее распространенным является очищение форсунок. Этот механизм представляет собой обычный клапан, с его помощью дозируется подача топлива. Загрязнения с форсунки крайне трудно удалить, но ультразвуковая ванна справится с этой задачей быстро, не повредив деталь при этом.
  • Телефоны. Даже телефону, который попал в воду, можно дать вторую жизнь. Для этого в сервисных центрах используют совсем небольшие ванночки. Мастера снимают все детали, для которых соприкосновение с водой может быть опасным, и опускают плату прямо в ванночку.

Затем заливают содержимое специальным раствором, выбирают нужную частоту и включают на некоторое время прибор. После такой процедуры телефон будет работать не хуже, чем до этого.

  • Промышленные предприятия. Очень часто ультразвуковое очищение применяют в машиностроении. С его помощью удаляют загрязнения с габаритных деталей и инструментов. На таких предприятиях ванны имеют большие размеры, и очистка может длиться несколько часов подряд.

Также любое металлическое изделие можно не только очистить, но и спасти от старения. Достаточно только опустить его на несколько минут в ванну. В домашних условиях тоже можно почистить разные бытовые приборы и дать им вторую жизнь. Но не у каждого человека такая ванна имеется в наличии, да и покупать ее не каждый захочет. Поэтому многие задумываются о том, как сделать ее самим.

Как сделать своими руками?

Многие мастера изготавливают такие ванночки в домашних условиях своими руками. Схема создания достаточно проста, для изготовления конструкции необходимо лишь уметь пользоваться паяльником. С его помощью изготавливается специальная плата, то есть центр всего прибора.

Чтобы самому собрать такую конструкцию, понадобятся следующие детали.

  1. Металлическая основа. Это может быть любая подходящая емкость, например, тазик или кастрюля. Для домашнего использования хватит емкости в один литр.
  2. Керамический сосуд. Это основа ультразвуковой ванны, она должна быть качественной и без повреждений.
  3. Насос. Он используется для подачи очищающего раствора в ультразвуковую ванну.
  4. Трансформатор. Качественный импульсный трансформатор используется для того, чтобы постоянно поддерживать в емкости должный уровень напряжения.
  5. Магниты. Понадобится от четырех до пяти магнитов. Можно использовать как старые, так и новые изделия. Приобрести их можно в любом магазине хоз. товаров.
  6. Катушка с ферритовым стержнем.
  7. Небольшой кусок пластиковой трубы (примерно два сантиметра). Через нее происходит подача жидкости, которая используется в процессе очищения.
  8. Клей. Для креплений используется специальный эпоксидный клей.

Когда все детали заготовлены, можно приступать к изготовлению самодельной ультразвуковой ванночки.

  • Первое, что необходимо сделать – это намотать на трубу из пластмассы катушку так, чтобы ферритовый стержень свободно свисал. Сильная фиксация ему не нужна. Затем на конец стержня прикрепляется магнит. Сооруженная конструкция называется излучателем.
  • Далее, на дне небольшого сосуда из фарфора или керамики делаются отверстия. Они необходимы для того, чтобы можно было вставить заранее изготовленный излучатель. Затем этот сосуд нужно зафиксировать в приготовленной емкости. После этого прикрепляются трубы, которые и подают жидкость, а также служат для ее слива.

Чтобы волны ультразвука проходили прямо в емкость, нужно прикрепить эпоксидным клеем сам излучатель строго по центру.

  • Для хорошей зарядки нужен импульсный генератор. Его можно взять из уже непригодного телевизора, подойдет и старый компьютер.
  • После того как конструкция будет полностью собрана, нужно сделать пробный запуск. Однако перед этим необходимо еще раз тщательно все проверить и осмотреть.
  • Обязательно нужно проверить наличие жидкости. Ведь ее отсутствие может привести к тому, что стержень будет разорван на кусочки. Также нужно помнить, что предметы, находящиеся внутри конструкции, нельзя трогать руками в процессе работы.

Протестировать готовую конструкцию можно при помощи обычной фольги. Для этого ее нужно опустить в готовый раствор и включить прибор. Если все сделано правильно, то фольга должна полностью раствориться в одно мгновение.

Правила использования

Прежде чем очистить необходимый предмет, нужно ознакомиться с правилами эксплуатации прибора.

  1. В резервуар из нержавеющей стали необходимо залить жидкость для очистки. Выбор этой самой жидкости зависит от того, с каким типом загрязнения приходится работать.
  2. Положить предмет для очистки в готовый раствор. Жидкость должна покрыть его полностью. Очень важно, чтобы емкость была заполнена не менее, чем на две трети объема.
  3. Подключить ультразвуковую конструкцию.
  4. Проверить, появились пузырьки или нет. Если да, значит, прибор работает.
  5. Время нахождения предмета в ванне варьируется от нескольких минут до нескольких часов. Это зависит от степени его загрязненности.
  6. По окончании процедуры очистки нужно вытащить предмет из ванны.
  7. Затем отключить прибор от сети и обязательно слить воду.
  8. Последний этап – это просушка ультразвуковой ванны.

Чем лучше ухаживать за такой конструкцией, тем дольше она прослужит. Ведь ремонт ее очень хлопотное дело, к тому же не всегда эффективное.

Советы

Покупая ультразвуковую ванну, необходимо определиться, как она будет использоваться. Ведь от этого зависит объем емкости и, соответственно, цена конструкции. Очень дорогие модели, которые используются для очистки крупных предметов или деталей, могут дополнительно иметь сенсорное управление или усовершенствованную автоматику.

Также существуют и конструкции, которые имеют таймер. Это позволяет контролировать время очистки. Но такие модели нужны далеко не всем и простым пользователям обычно хватает ванночки небольших размеров без каких-либо дополнительных модификаций.

Первое, что нужно сделать перед использованием ультразвуковой ванны – внимательно прочитать инструкцию. Важно знать, что для очищения предмета от загрязнения можно использовать разные растворы. Это может быть как обычная вода, так и спирт или даже покупные растворители. Все зависит от того, что нужно очистить. Это может быть испачканная жиром поверхность или ржавый предмет.

Очищающую жидкость для ультразвуковой ванны вполне можно приготовить своими руками. Существуют разные виды растворов.

  • Спиртовой. Чаще всего используется для очистки микросхем. Он предотвращает замыкание и справляется с теми случаями, где очистка водой невозможна. По цене он один из наиболее доступных, а результат использования не разочаровывает.
  • Бензин. Используется крайне редко, так как он очень взрывоопасен. Когда начинает работу излучатель, аппарат сильно нагревается, пары бензина скапливаются возле него, это может привести к взрыву. Такой очиститель применяется для обработки загрязненных автомобильных деталей. Но если есть возможность использовать другие растворы, то лучше выбрать именно их. Для этого подойдут и порошковые составы, и смеси из любых моющих средств.
  • Дистиллированная вода. Такой вариант используется для щадящей обработки вещей. Но если изделие слишком загрязнено, то можно добавить в воду химические средства. Например, очищая золотые или серебряные предметы, а также любую оптику, можно добавить в раствор десять процентов нашатырного спирта или обычного средства для мытья окон.

Включая ванну, можно услышать жужжащий звук. Этому способствует появление на поверхности большого количества пузырьков. Так что в характерном звуке нет ничего плохого.

Рекомендуется использовать для погружения предмета в раствор специальные контейнеры или корзины. Это даст некоторую защиту емкости. Нельзя руками лезть в емкость, когда работает ванна. Обязательно нужно пользоваться резиновыми перчатками для безопасности. Также не нужно включать пустое, то есть без жидкости, устройство. Ванна может сгореть.

Самодельные конструкции нужно проверять с особой тщательностью. Если ванна покупная, то лучше приобрести конструкцию, имеющую глубокую чашу, чем широкую и неглубокую. При покупке нужно обязательно проверить прибор на исправность.

Изучив все тонкости устройства ультразвуковой ванны, можно с уверенностью сказать, что сделать ее своими руками не так уж и трудно. И тогда даже в домашних условиях можно очистить любой загрязненный предмет, требующий этого. А если сделать конструкцию своими руками не удастся, то всегда можно заказать готовое изделие высокого качества из предложенного современными производителями ассортимента.

О том. как работает ультразвуковая ванна, смотрите в следующем видео.

Ультразвуковая ванна своими руками - ServiceYard-уют вашего дома в Ваших руках.

Такой инструмент, как ультразвуковая ванна, входит в арсенал не только профессионалов, но и домашних мастеров. Прибор существенно уменьшает трудоемкость работ, если нужно что-то простерилизовать или очистить. Да и много еще для каких целей его можно использовать. Тема сегодняшней статьи — ультразвуковая ванна своими руками и области ее применения.

к содержанию ↑

Область применения

При помощи ультразвукового прибора можно очистить от загрязнений узел, деталь или плату в самых труднодоступных местах, потемневшее изделие из серебра, картридж от струйного принтера, автомобильные форсунки и другие детали, которые нельзя отмывать механическим способом, не повредив.

Хорошо очищаются резьбовые комплектующие, которые отмыть вручную не получается. Помогает ультразвук и в том случае, если нужно удалить с поверхности защитную пленку в труднодоступном месте, куда инструментом попросту не добраться.

Важно! Такая техника прижилась в мастерских по ремонту мобильных гаджетов, офисной техники и автомобилей. Ювелиры тоже смогли оценить устройство по достоинству. Теперь чистка ювелирных изделий стала и быстрее, и эффективнее.

Удобно при помощи ультразвуковой ванночки стерилизовать медицинское оборудование и инструмент.

к содержанию ↑

Физика процесса

Колебания с превышением порога 18000 Гц называются ультразвуком. Передать колебание такой частоты по воздуху достаточно сложно. Поэтому рабочая среда для УЗ-ванны — жидкость. При этом в жидкости образуется большое количество микроскопических пузырьков.

Чем частота выше, тем более крупные пузырьки образуются, и тем большее давление на поверхность они оказывают.

Важно! Электричество не способно создавать колебания такой частоты, поэтому для преобразования сетевой частоты в механические колебания прибор оснащен регулируемым генератором.

к содержанию ↑

Преимущества

Ультразвуковая ванночка-очиститель — это резервуар, выполненный из нержавейки. Как правило, емкость бытового устройства составляет порядка 1 л. Этого достаточно, чтобы очистить небольшую деталь. Как выбрать ультразвуковую ванну? Для профессионального применения используют ванны большего размера (5-15 л, а иногда и больше).

К достоинствам УЗ-прибора относятся:

  • Отсутствие на очищенной детали следов от механического воздействия. Ни сколы, ни царапины при этом не образуются.
  • При помощи ультразвукового устройства можно без труда ликвидировать известковый налет, ржавчину, оксидный слой на участках, к которым добраться нельзя.
  • Простота использования. Достаточно подобрать подходящую среду, погрузить в ванночку деталь и нажать на кнопку. Очистка началась.
к содержанию ↑

Какой растворитель использовать?

Сама по себе ультразвуковая мойка не отмывает изделия, а лишь ускоряет действие использованного растворителя. По этой причине важно подобрать моющее средство, которое лучше всего подходит для устранения загрязнения данного типа.

Важно! Если ванна пустая или полупустая, включать ее ни в коем случае нельзя. Ванна должна быть наполнена не менее чем на ⅔ от общей емкости. При меньшем наполнении напряжение на генераторе возрастает и прибор может выйти из строя.

В качестве моющих жидкостей используют:

  • Такие специальные растворы, как Zestron FA+, Solins-us и т. д.
  • Иногда применяют уайт-спирит и даже дистиллированную воду.
  • Если нужно отмыть металлический предмет от ржавого налета, применяют преобразователь ржавчины или раствор ортофосфорной кислоты.
  • Очищать поверхность от известковых отложений удобно “Антинакипином”.

Важно! Использовать в качестве моющего средства керосин или бензин нежелательно, поскольку в процессе работы емкость разогревается. Если вы хотите использовать бензин или керосин, устанавливайте непродолжительный режим, за который ванна не успеет разогреться.

к содержанию ↑

Как сделать ультразвуковую ванну своими руками?

Вам понадобятся для работы:

  • Ванночка из нержавейки емкостью до 1 л.
  • Кусок пластиковой трубы — для подставки под ванну.
  • Батарея на 12 В.
  • УЗ-излучатель — 80 Вт.
  • Эпоксидка.
  • Медная проволока с диаметром 1,0-1,5 мм.
  • Ферритовый стержень (можно использовать антенну от радиоприемника).
  • Дроссель от блока питания ПК.

Порядок действий таков:

  1. Намотайте на стержень мягкую медную проволоку — 20 витков.
  2. Строго по центру емкости приклейте УЗ-излучатель.
  3. Спаяйте плату, в соответствии с монтажной схемой.
  4. Соберите электрическую цепь.
  5. Подключите блок питания к обмотке на 5 В.
к содержанию ↑

Видеоматериал

Электрическую схему вы сможете найти в интернете. Чтобы протестировать прибор, наполните ванночку, опустите туда кусок смятой фольги и включите. Если ультразвуковая ванночка своими руками сделана правильно, то фольга будет растворяться в местах сгибов. А для чего именно вам лучше будет ее применять — теперь решать только вам.

Поделиться в соц. сетях:

Ремонт квартиры своими руками, самостоятельно

Советы по использованию ультразвуковой ванны

Неимоверная популярность ультразвуковых ванн обусловлена тем, что при их помощи можно очищать и обезжиривать труднодоступные участки изделий и удалять все виды загрязнений, даже без применения растворителей за рекордно короткие сроки. Их сфера использования довольно обширна. Профессиональное оборудование азс.

Практически каждый автосервис не обходится без данного оборудования. Но при этом следует правильно с ними обращаться. Меры предосторожности при работе с ультразвуковой ванной Для того, чтобы ультразвуковая ванна долго служила и исправно очищала, следует соблюдать следующие рекомендации: – сложные детали рекомендуется разбирать, так как поверхность чистится лишь в местах попадания жидкости. Форсунки следует чистить в открытом состоянии и глубоко погружать их в жидкость;

– класть предметы на дно узв ванны запрещается, так как если не соблюдать данное условие, она быстро выйдет из строя;

– так как ванна узв может прийти в негодность из-за поломки ультразвукового излучателя, который прикреплен к дну, ни в коем случае нельзя ее ронять;

– строго запрещается включать пустую узв ванну, некоторые модели имеют самовосстанавливающийся предохранитель, но далеко не все;

– в ваннах с подогревом нельзя использовать воспламеняющиеся жидкости, это очень пожароопасно.

Советы по обработке изделий в УЗВ-ваннах

Время обработки и качество изделий зависит от того, какой используется раствор и от вида загрязнений. Эффект кавитации зависит от активности растворителя, так как паровые пузырьки, взрывающиеся при кавитации, идеальным образом очищают загрязнения. Чем выше температура, тем больше скорость реакции кислоты или щелочных растворов, следовательно, химическое очищение проводится лучше. Поэтому хорошо если у ванны имеется нагревательный элемент, который разогревает рабочую жидкость до нужной температуры.

Обычно в ультразвуковых ваннах используют бесцветные жидкости, сделанные на основе дистиллированной воды и чистящего концентрата, поэтому во избежание появления ржавчины их рекомендуется после чистки деталей, промывать бензином. Жидкость меняют на свежую, по мере ее загрязнения, определяя необходимость «на глаз». Допускается повторное использование жидкости после фильтрации. Так как во время чистки движутся не только частицы жидкости, но и находящиеся в ней примеси, которые могут нанести механические повреждения. Правильно ухаживая за качественной цифровой и электронной техникой, и бережно обращаясь с ней, можно значительно увеличить срок ее службы.

Похожие статьи

Устранение неисправностей и ремонт сломанного ультразвукового очистителя

Руководство по поиску и устранению неисправностей и ремонту для очистки датчиков


1) Коэффициент демпфирования

Обычно проверяйте положительные и отрицательные клеммы преобразователей с помощью мегомметра, мы можем судить о состоянии демпфирования по приемлемому значению изоляции сопротивление, т.е. изоляция не должна быть ниже 30 триллионов Ом. Если проблема установлена ​​в сырости, метод устранения неисправности - положить датчики, соединенные с резервуаром как единое целое, в сушильную печь и устанавливают температуру прибл.90 ℃ за несколько часов. В качестве альтернативы Фен также можно использовать для сушки до тех пор, пока значение сопротивления не вернется к нормальному уровню.

2) Пьезоэлектрические кристаллы вышли из строя

Мы можем определить, действительно ли пьезокристаллы внутри очищающих преобразователей были повреждены, визуально или с помощью мегаметра. Потому что это Трудно неопытному специалисту заменить датчики новыми, просто отключите сломанные датчики в качестве простого лечения.

3) Отслоение дна резервуара для очистки

В настоящее время ультразвуковые преобразователи обычно прикрепляются к резервуару для очистки с помощью клеевой технологии.Кроме того, у большинства производителей болты приварены к нижняя часть пластины. Благодаря креплению с помощью винтов датчики не упадут из резервуара, даже если какой-либо из датчиков отсоединен. Общий метод состоит в том, что мы можем осторожно пошевелить ими, чтобы определить, не расшатались ли они.

В большинстве случаев отсоединенные преобразователи по-прежнему передают слабую мощность в очищающий раствор, в результате чего генераторы не могут высвободить много энергии. Так что это вызывает высокий риск повреждения из-за перегрева.При повседневном использовании очень важно избегать ударов, ударов, ударов и других способов создания механических нагрузок. на вибрирующей поверхности.

4) Повреждение вибрирующей поверхности

Такая ситуация возможна только при условии, что ультразвуковые очистители служат в течение длительного времени. Бак из нержавеющей стали может быть поврежден из-за кавитации коррозия, вызванная длительными и высокочастотными колебаниями. В таком случае вам нужно попросить своих поставщиков предоставить заменяемые детали и услуги по ремонту.

Руководство по поиску и устранению неисправностей и ремонту ультразвуковых генераторов


1) Индикатор не горит

Снимите нагрузки (т.е.е. любые генераторы) от генератора и перезапустите. Если индикатор горит, это означает, что нагрузки не работают. И наоборот, если проблема все еще возникает после снятия нагрузок, перейдите к следующему шагу ниже.

Убедитесь, что источник питания подключен правильно, и замкните выключатель утечки, проверьте, не сломан ли выключатель питания. Прошлый опыт научил нас, что существует большая вероятность проблем с соединением между вилкой и розеткой.

2) Индикатор не загорается через некоторое время

Определите, не перегорел ли промывочный трубопровод, перегорел выпрямительный мост или силовая трубка.Внимательно осмотрите печатную плату и связанные с ней компоненты, чтобы выяснить, причина перегрузки напр. короткое замыкание. Примечательно, что датчик старения может также вызвать нестабильный ток и, в дальнейшем, сломать генератор.

3) Низкая мощность при загорании индикатора

Помимо собственной проблемы с нагрузкой, это, вероятно, вызвано рассогласованием частот между генераторами и генератором, мы можем решить эту проблему, выполнив следующие действия. шаги по устранению неисправностей:

Отключите питание, измените соответствующую индуктивность, добавив или уменьшив прокладку индуктивности.Затем включите генератор, отрегулируйте отверткой потенциометр частоты медленно (0,5 кГц каждый раз), чтобы найти оптимальную рабочую частоту, в этот момент ток достигает максимального значения.

4) Нет выхода, когда горит индикатор

В этом случае есть много возможностей, сначала проверьте и проверьте, в хорошем ли состоянии соединение между генератором и преобразователями. Использовать мультиметр, чтобы проверить, есть ли обрывы в линии питания и вилке. Если все в порядке, возможно, внутри электрогенератора случится поломка.Наконец, убедитесь что преобразователи исправны, нет короткого замыкания.

Почему системы ультразвуковой очистки выходят из строя - и как это предотвратить

Фигура 1: Датчик был поврежден из-за неплотного подключения к водопроводу.

Магазинный пылесос мог сэкономить сотни долларов на ремонте.

Рисунок 2: Неаккуратное использование такого рода может привести к дорогостоящему ремонту.

Плохое обслуживание может вызвать перегрев компьютера или ультразвукового генератора.

Предыдущий Следующий Современные промышленные системы ультразвуковой очистки на водной основе спроектированы и изготовлены с расчетом на долгие годы эксплуатации. Правильное использование оборудования и обеспечение надлежащего ухода и обслуживания обеспечат наилучшую работу оборудования - как в качестве инструмента для очистки, так и в качестве финансовых вложений.

Достижение оптимальной производительности системы основано на предположении, что процесс установлен и для этого случая закуплено надлежащее оборудование для ультразвуковой очистки. Например, ультразвуковые очистители ювелирных изделий обычно не предназначены для постоянного использования. Самая частая причина их выхода из строя - перегрев - устройство рассчитано на периодическое использование, но работает постоянно. Когда систему оставляют работать, а вода либо сливается, либо испаряется, а прибор работает всухую, датчики могут перегреться и не подлежать ремонту.Еще одна причина полного выхода из строя - термический шок, когда оператор меняет воду, заменяя горячую воду холодной. Из-за непрерывной работы преобразователь очень сильно нагревается, и тепловой удар разрывает связь между PZT (пьезоэлектрическим элементом) и дном резервуара.

Также обязательно использовать химические вещества, которые подходят для работы и совместимы с оборудованием, с правильным временем процесса, температурой, мощностью и частотой ультразвука, устанавливаемыми квалифицированным инженером-технологом.Очищаемые предметы должны быть теми же предметами, для очистки которых был разработан процесс, и система или корзина не могут быть перегружены
.

Категории отказов

Понимание причин отказов оборудования для ультразвуковой очистки может помочь предотвратить их возникновение.

Ультразвуковой генератор или схемы генератора

Слишком высокое или слишком низкое входное напряжение может привести к тому, что ультразвуковой генератор не будет работать так, как он был разработан - например, низкое напряжение может привести к тому, что охлаждающий вентилятор будет работать слишком медленно или совсем не работать.Убедитесь, что генератор подключен к правильному входному напряжению и что он электрически заземлен.

Также помните, что современные схемы ультразвуковых генераторов столь же сложны, как схемы типичных настольных компьютеров, и требуют охлаждения, чтобы гарантировать, что окружающие температуры не являются экстремальными. Большинство ультразвуковых генераторов имеют вентиляторы для охлаждения схемы силового транзистора и выходного трансформатора. Вентилятор предназначен для перемещения определенного количества кубических футов воздуха в минуту через транзисторную схему.Добавление фильтрующего материала для улавливания мусора сокращает воздушный поток, что может привести к «свариванию» схемы генератора и, в конечном итоге, к выходу из строя. Установка ультразвукового генератора в замкнутом пространстве, где температура окружающей среды продолжает повышаться, также может привести к отказу генератора. Обязательно разместите генератор так, чтобы он не блокировал воздушный поток вентилятора, ни на впуске, ни на выходе охлаждающего воздуха, чтобы предотвратить повреждение из-за перегрева.

Еще один рецепт выхода из строя - работа оборудования в агрессивной атмосфере или в зоне, где имеется чрезмерное количество волокон после полировки в процессе производства.В обоих этих случаях обычно необходимо переместить оборудование в новое место, свободное от загрязняющих веществ, например в офис с кондиционером или аналогичное вентилируемое помещение.

Отказ датчиков и / или кабелей к датчикам может привести к повреждению систем ультразвуковой очистки. Не допускайте попадания пара и других источников влаги в соединительные кабели и / или в отсек датчика (см. Рисунок 1).

Наконец, подключение генераторов к неправильному (т.е., другой марки) резервуар или погружной с неправильной частотой или нагрузкой преобразователя мощности обычно вообще не работают, а если и работает, то вряд ли будут совместимы в долгосрочной перспективе.

Ультразвуковые преобразователи

Каватационная эрозия из-за интенсивного ультразвукового воздействия на поверхность излучения в конечном итоге приводит к износу излучающей поверхности системы ультразвуковой очистки. Остерегайтесь производителей, заявляющих, что они дают гарантию на излучающую поверхность на весь «срок службы системы».«Излучающая поверхность всех сверхмощных промышленных систем ультразвуковой очистки со временем будет демонстрировать некоторую эрозию, и многолетний опыт подсказывает нам, что гальваника, нанесение покрытий и осаждение тонких пленок редко являются экономически эффективными способами минимизировать каватационную эрозию.

Наиболее агрессивная каватационная эрозия возникает в резервуарах, в которых используется деионизированная вода высокой степени чистоты 18 мегомов без каких-либо моющих или смачивающих средств. Высокочистая деионизированная вода с высоким удельным сопротивлением очень агрессивна (ионная тяга) и может вызывать чрезмерную каватационную эрозию.

Корзины и компоненты с большими площадями отражающей поверхности, расположенные в непосредственной близости от излучающей поверхности, также могут вызывать чрезмерную каватационную эрозию. Преобразователи могут отсоединиться из-за термического удара, плохой конструкции или техники крепления или повреждения водой.

Избегайте использования корзин и приспособлений, которые могут поцарапать излучающую поверхность резервуара для ультразвуковой очистки или погружных датчиков.

Сантехника

Нетипичная неисправность водопровода может происходить следующим образом: при первоначальной установке бака сливной патрубок бака заклеивается тефлоновой лентой или другим герметиком.Установщик откручивает фитинг, устанавливает резервуар, а затем переустанавливает ниппель без замены герметика или использования тефлоновой ленты. Со временем в трубопроводной арматуре начинается почти незаметная утечка, которая может вызвать катастрофический отказ системы в результате загрязнения влагой (см. Рисунок 2). Ультразвук опасен для ослабления фитингов труб.

Электрические отказы - катастрофические и подлежащие ремонту

Когда в водопроводном соединении происходит утечка и вода или моющее средство распыляются и разбрызгиваются по всем датчикам, вероятно, что из-за присутствующего высокого напряжения возникнет электрическая дуга и короткое замыкание.При выходе из строя прокладок, которые соединяют резервуар со столешницей, экрана или крышки преобразователя, на преобразователях собирается влага, в результате чего возникает дуга и короткое замыкание, что может привести к опрокидыванию системы. Наиболее распространенный тип отказа нагревателя бака - и тот, который обычно вызывает необратимый отказ нагревателя, - это когда нагреватели включены или оставлены включенными, а в баке нет жидкости. То же самое и с преобразователями. Если на УЗИ подается питание, а в резервуаре нет жидкости, тепло не может рассеиваться, что может привести к перегреву и выходу датчиков из строя.

Неправильное использование оборудования

Во избежание царапин, которые могут сократить ожидаемый срок службы системы, избегайте размещения корзин или предметов, подлежащих очистке, непосредственно на излучающих поверхностях ультразвуковых устройств. Некоторые корзины и приспособления предназначены для минимизации контакта с излучающей поверхностью.

При использовании оборудования для ультразвуковой очистки помните, что большая часть оборудования не предназначена для мытья из шланга. Руководствуйтесь здравым смыслом при заполнении и опорожнении ультразвуковых резервуаров. Будьте осторожны, чтобы не вызвать чрезмерного разбрызгивания и проливания жидкостей.

Не используйте сильные кислоты в ультразвуковых резервуарах, потому что кислоты могут вызвать ожесточение сварных швов резервуара из-за гидрирования, что может привести к неисправимому разрушению сварного шва. Также избегайте использования легковоспламеняющихся или горючих химикатов, если оборудование не предназначено специально для них.

Корзины и приспособления должны быть как можно более «невидимыми» для звуковых волн ультразвуковой очистки. Не следует использовать отражающие и / или поглощающие звук поверхности или использовать их как можно реже.Корзины и / или приспособления должны быть по возможности изготавливаться из стержней из нержавеющей стали, а не из плоской заготовки из нержавеющей стали, которая может отражать звуковые волны. Корзину с покрытием и приспособления следует использовать только в том случае, если этот компромисс полностью понят и неизбежен. Расширенные металлические корзины недороги, но их использование часто представляет собой серьезный компромисс в эффективности ультразвуковой очистки.

Правильное обслуживание

Периодическое обслуживание системы для очистки от мусора и загрязнений имеет важное значение.Требуемое техническое обслуживание в некоторой степени зависит от типа используемой системы ультразвуковой очистки, но следующие задачи должны выполняться на регулярной основе:

• Очистите и / или замените фильтры и сетчатые фильтры в соответствии с требованиями или рекомендациями производителя. Когда резервуары опорожняются, убедитесь, что слитая жидкость утилизирована в соответствии с местными нормативами.
• Периодически проверяйте экраны, защищающие охлаждающие вентиляторы.
• Удалите пыль и мусор, чтобы обеспечить полную циркуляцию воздуха.
• Вычистите канализацию и удалите ворсинки и другие предметы, забивающие слив.
• Осмотрите систему на предмет утечек в водопроводе или неисправностей электропроводки.

Защитите свои инвестиции

Пользователи могут предпринять несколько простых шагов, чтобы предотвратить отказ оборудования для ультразвуковой очистки и продлить срок его службы. Прочтите и усвойте руководство. Если есть вопросы, позвоните производителю. Помните, что безопасность превыше всего, и убедитесь,
, что оборудование заземлено в соответствии со спецификациями производителя и местными электротехническими нормами, и что оно должным образом обслуживается.Регулярно проверяйте электрические и водопроводные соединения и быстро устраняйте утечки или другие проблемы. Правильная эксплуатация вашей ультразвуковой системы очистки, выполнение необходимого ремонта и поддержание регулярного технического обслуживания окупятся в долгосрочной перспективе.

Дэвид Арата - технический директор компании Ultrasonic Power Corporation (Фрипорт, Иллинойс). С ним можно связаться по телефону (815) 235-6020 или на сайте www.upcorp.com.

Ремонт / модификация

китайских ультразвуковых очистителей | Форум электроники (схемы, проекты и микроконтроллеры)

Длинный первый пост, на данный момент я застрял на нем.

У меня есть некоторые из этих китайских ультразвуковых очистителей. Они хорошо собраны, но явно рассчитаны на 110 вольт. Китайцы подумали, что сделают его пригодным для работы на 230 вольт, убрав 2 диода в мосту, чтобы он работал только половину времени.

Теоретически это нормально, но на самом деле не работает. Эти штуки взрываются.

Я могу сделать их намного лучше, изменив транзисторы с 400 вольт на 1000 вольт (BU508), но это не решает проблему, заключающуюся в том, что устройства потребляют слишком много энергии и слишком сильно нагреваются.Если они проработают 30 минут, то, вероятно, 80% выйдут из строя транзисторы и диоды и отключат автоматический выключатель.

Я думаю, что мне нужно уменьшить время включения транзисторов. Я перепробовал практически все и надеюсь, возможно, почерпнуть вдохновение у кого-нибудь, кто знаком с этими «волшебными» осцилляторами.

Я пробовал:
Коэффициент трансформации на трансформаторе обратной связи как до 2,5: 18,5, так и до 2,5: 5
Добавить резистор эмиттер базы мин. 220 макс. 1 кОм
Изменены R1 и R2 на 100 кОм, чтобы понизить базу
Уменьшить и увеличить R3 и R4
Уменьшить и увеличить C1 и C2
Уменьшить и увеличить R5.1
Уменьшить и увеличить L5
Уменьшить C3 и C4

Ничто не меняет способ его работы. Вместо 0,4 ампера он потребляет около 1 ампера. Это с 2 датчиками по 60 Вт, подключенными параллельно.
Та же схема используется для одного или двух преобразователей, с той лишь разницей, что L5 составляет около 5 мГн для одного преобразователя и около 3 мГн, когда он управляет двумя преобразователями. Катушка индуктивности с ферритовым сердечником на 3 мГн намного больше, чем на 5 мГн.

Я пытаюсь избежать добавления в силовую ветвь мощного резистора или трансформатора 240/110, оба эти решения ужасны.

Я совершенно уверен, что смогу вылечить это, используя микроконтроллер PIC для управления базами транзисторов, но аналоговое решение было бы более аккуратным и простым в реализации.

Предложения с благодарностью приняты.

Ультразвуковые очистители: что можно и нельзя

Если мы ожидаем, что наши ультразвуковые очистители будут работать так, как задумано, и прослужат долгие годы, есть ряд вещей, которые вы должны и не должны делать для обеспечения их эффективной работы.Не менее важна и ваша личная безопасность, когда вы работаете со своими системами ультразвуковой очистки - есть некоторые вещи, на которые вы всегда должны уделять время, а некоторые вещи, которые вы никогда не должны делать, чтобы обезопасить себя и своих сотрудников. Вот список некоторых основных правил, которые можно и нельзя делать, поскольку они связаны с долговечностью ультразвуковых очистителей.

The Dos

Чтобы наш ультразвуковой очиститель работал на высочайшем уровне, и чтобы мы были в безопасности в процессе, мы должны:

  • Всегда отключайте прибор от сети перед сливом раствора.Если случайно оставить нагревательные элементы под напряжением, это может привести к их перегреву и выходу из строя. Кроме того, вода и электричество не смешиваются, и это сочетание может быть смертельным, когда человеческое тело подвергается чрезмерному разбрызгиванию.
  • Сливайте моющее средство и время от времени очищайте бак. Более тяжелый мусор и грязь, которые падают с очищенных частей, оседают на дне резервуара и могут не проходить через систему фильтрации. Этот мусор занимает место в ванне и гасит ультразвуковые волны, что снижает эффективность очистки.Протрите дно резервуара тряпкой или промойте чистой прохладной водой.
  • Регулярно меняйте фильтры системы фильтрации. Ультразвуковые очистители удаляют с поверхности детали все, чего там не должно быть, и большая часть этого будет плавать в моющем средстве и удаляться системой фильтрации. Регулярная замена фильтров предотвращает попадание загрязняющих веществ в чистящее средство, помогая системе выполнять свою работу лучше и быстрее.
  • Используйте моющие средства на водной основе. Очистители на основе растворителей, как правило, не предназначены для использования в ультразвуковых очистителях и в некоторых случаях могут повредить поверхность резервуара из нержавеющей стали.Никогда не рекомендуется использовать растворители с низкой температурой вспышки - ниже 200 ° F. К тому же растворители вредны для здоровья человека.
  • Протрите или опрыскайте детали с сильными, жирными или неплотными загрязнениями, прежде чем помещать их в ультразвуковой очиститель, если это возможно. Очиститель удалит всю грязь, независимо от того, насколько сильно она налипла, но, как мы упоминали выше, грязь, которая отрывается, должна куда-то уходить, и этим «где-то» будут либо фильтры, либо дно резервуара, что добавляет к нашему уходу частота.
  • Удалите газ из нового моющего средства перед началом чистки деталей. Свежий раствор будет содержать некоторое количество газов, в основном воздуха, и, если эти растворенные газы не удалить, на очистку деталей уйдет больше времени, в то время как моющее средство дегазируется. Дегазация так же проста, как повышение температуры на устройстве до желаемой температуры и работа пылесоса без чего-либо еще в течение короткого периода времени - десяти минут.

Не надо

Чтобы не повредить чистящие средства (и ваше тело), ​​вам следует:

  • Никогда не связывайтесь с электронным управлением, трансформатором или преобразователями на устройстве и не пытайтесь ремонтировать самостоятельно.Ультразвуковые очистители работают под высоким напряжением, и если вы не знаете, что делаете, вы можете повредить оборудование и себя. Аналогичным образом, не обрызгивайте внешнюю поверхность резервуара, блока управления или электрического блока водой или другими жидкостями. Если внешняя часть загрязнена, отключите устройство от сети и протрите его чистой тряпкой.
  • Никогда не заполняйте резервуар ультразвукового очистителя спиртом, бензином или любыми другими легковоспламеняющимися жидкостями. Они испарятся и могут вызвать пожар, взрыв или выброс вредных газов в рабочее пространство.
  • Никогда не помещайте какие-либо части тела в ультразвуковой очиститель во время его работы без надлежащей защиты, такой как тепловые перчатки и очки. Моющие средства могут вызвать легкое раздражение кожи, а очищающее действие может вызвать дискомфорт. Кроме того, рабочая температура раствора и бака может достигать 160 градусов по Фаренгейту, что вызовет ожоги.
  • Избегайте заливки хлорного отбеливателя в бак. Отбеливатель не способствует хорошей кавитационной активности.
  • Не допускайте попадания деталей на дно резервуара.Установка деталей непосредственно на дно резервуара увеличивает вероятность кавитационной эрозии - точечной коррозии резервуара, что в конечном итоге приводит к утечке ультразвукового очистителя. Используйте корзину, лоток или подвесную систему, чтобы удерживать детали в устройстве.

Теперь, когда у вас есть список основных правил использования, обслуживания и безопасной работы с нашими ультразвуковыми очистителями, приступайте к очистке! Следование этим советам позволит вам и вашему оборудованию работать эффективно на долгое время.

Магазин ультразвуковых очистителей >>>

Для получения дополнительной информации об ультразвуковых очистителях посетите веб-сайт Omegasonics. Вы также можете найти нас в LinkedIn и Twitter.

Размещение деталей при ультразвуковой очистке

Вы думали или уже приобрели новую ультразвуковую очистку от Omegasonics.

Вы готовитесь установить первую партию деталей для очистки и понимаете, что не знаете, как следует помещать детали в пылесос - или, может быть, вы старый человек и хотите убедиться, что получить максимальную отдачу от вашего устройства.

Не волнуйтесь; это общий вопрос. Короткий ответ - да, есть несколько уловок, чтобы ваши детали оставались как можно более чистыми и неповрежденными. Читайте дальше, чтобы узнать о правильных методах ультразвуковой очистки деталей.

Держись подальше от дна

Возможно, вы в первую очередь захотите просто поместить детали в ванну и позволить вашему уборщику делать свою работу. Проблема здесь в том, что ваш ультразвуковой аппарат рассчитан на работу с корзиной. Размещение деталей непосредственно в ванне так, чтобы ничто не удерживало их от дна, может привести к серьезным проблемам.

Во-первых, вес деталей на дне резервуара может мешать работе диафрагмы в резервуаре. Это та часть, которая движется и вибрирует. Расположив детали внизу, вы можете препятствовать высокочастотной вибрации и сделать ваш пылесос менее эффективным.

Вы также можете повредить свои детали. Поскольку ультразвуковые очистители деталей производят вибрации очень высокой энергии, непосредственный контакт деталей с этой частью системы может привести к повреждению или поломке деталей.

Не подходите к дну резервуара.Вместо этого используйте корзину!

Используйте стойку или корзину в вашей системе очистки для максимальной эффективности

Ваш пылесос поставляется с корзиной или стойкой, которые крепятся к устройству для удерживания деталей. В некоторых случаях у вас могли быть специальные держатели, предназначенные для ваших конкретных деталей. Чтобы детали были максимально чистыми и не повредились, обязательно используйте стойку или корзину для размещения деталей.

Материалы вашей стойки или корзины

Ваша стойка должна быть из нержавеющей стали.Этот твердый металл передает любую вибрационную энергию на детали. Если вы используете более мягкий материал, он может фактически поглотить энергию очистителя и снизить эффективность вашего устройства. Никогда не используйте пластиковую корзину.

Если ваши детали особенно чувствительны к царапинам или легко повреждаются, существуют стойки с покрытием Nylobond или тефлоном, предотвращающим их повреждение.

Единый файл для всех деталей

Обязательно уложите все детали на стойке в один слой.Это гарантирует, что чистящая жидкость может перемещаться и полностью циркулировать вокруг каждой из частей. Это также помогает содержать детали в чистоте при извлечении их из раствора. Несколько слоев могут фактически осаждать грязь и мусор на нижележащих слоях.

Доверьтесь Omegasonics для устройств ультразвуковой очистки деталей

Omegasonics предлагает широкий выбор устройств ультразвуковой очистки для вашего бизнеса, особенно если вам нужна ультразвуковая очистка деталей. Посетите эту страницу, чтобы узнать больше.

Как ультразвуковой очиститель удаляет ржавчину?

Ультразвуковой Очиститель использует пузырьки в чистящем растворе, чтобы ускорить удаление ржавчины, если она возникает, чтобы сохранить и продлить срок службы инструментов и другое оборудование, случайно оставленное в среде, вызывающей ржавчину.

В этой статье мы рассмотрим:

  • A определение ржавчины
  • Общие методы удаления ржавчины
  • Почему ультразвуковой очиститель лучше всего подходит для удаления ржавчины
  • Критерии выбора для очистки инструментов и оборудование
  • Настройка цикла ультразвукового удаления ржавчины
  • Обеспечение эффективности удаления ржавчины процедуры

Что такое Rust?

Ржавчина - великий враг и разрушитель ассортимента продукции. от автомобильных мостов до дорогостоящих инструментов.Ржавчина - это не что иное, как окисление (коррозия) железа и железосодержащие сплавы. Окисление может быть описывается как медленное горение. Учащиеся химии в старших классах могут вспомнить положить металлическую вату на горелку Бунзена и посмотреть, как она горит - классика демонстрация быстрого окисления.

Общие методы Удаление ржавчины

Многие методы преподносятся для восстановления ржавого инструмента, некоторые из них требуются довольно опасные процедуры, в том числе погружение в сильные кислоты.

Другие предлагают замочить в растворе соли, лимонном соке. и чистка.

Третьи предлагают использовать стальную вату и растворители.

В iUltrasonic мы считаем, что ржавые инструменты стоит реставрировать. разнорабочим, операторами авторемонта, газонной и садовой техники сервисов или тех, кто по какой-либо причине обнаружил ржавчину на своих ценных инструментах следует рассмотреть возможность ультразвуковой чистки.

Без сомнения, это быстрый, эффективный, экологически чистый Удобный и проверенный способ восстановления ржавого инструмента.

Как ультразвуковой Очистка быстро удаляет ржавчину

Инструменты имеют простые или сложные формы. Примеры последних включают регулируемые гаечные ключи, торцевые ключи, суппорты и аналогичные конфигурации с трещинами, щели и оси труднодоступны или недоступны с помощью углублений или механических методы удаления стойких отложений ржавчины.

Ультразвуковая очистка использует гораздо более быструю и тщательную техника. Это достигается в резервуар для ультразвуковой очистки из нержавеющей стали, заполненный биоразлагаемой очисткой решение.Ультразвуковые преобразователи с питанием от генератора, вибрирующие с частотой например, 37000 циклов в секунду (37 кГц) прикреплены к дну резервуара.

При срабатывании преобразователи вызывают нижнюю часть резервуара. вибрировать как мембрана, которая создает миллиарды микроскопических вакуумов пузыри. В отличие от мыльных пузырей, которые лопаются, вакуумные пузырьки лопаются при контакте с предметами, погруженными в резервуар.

Эти сильные взрывы взрывают и уносят отложения ржавчины на инструментах, не повреждая поверхности.И поскольку они такие маленькие, они могут проникать в глухие отверстия, щели. и другие "узкие места" в ваших инструментах, недоступные вручную методы очистки.

Вот как работает ультразвуковая чистка и почему это так эффективный.

Решение есть решение

Ранее в этом посте мы обращали внимание на используемые техники для удаления ржавчины с инструментов. Ультразвуковой чистящие растворы доступны во многих составах, некоторые из которых идеальны для удаления ржавчины.Другие составы предназначен для временной защиты очищенных поверхностей от ржавчины до тех пор, пока они не станут иначе лечить.

Рекомендуемый чистящий раствор для удаления ржавчины - Elma Tec. Чистый S1 , доступный в iUltrasonic. Это биоразлагаемый, слабокислый состав для удаления коррозии. и смывает без остатков. Это разбавить водой до 1–5%.

Для временной защиты от ржавчины во время или после очистки спросите нас для ингибитора ржавчины Elma KS, который добавляется при разведении до 0.От 05 до 0,5% либо в резервуар для очистки или в ванну для ополаскивания после очистки.

Выбор ультразвукового очистителя для Rusty Tool Реставрация

Выбор лучшего ультразвукового очистителя регулируется многими факторы. Важным является наличие способность приспособиться к размеру очищаемого материала. Размеры танка имеют значение, но также признание того, что размеры корзины для уборки, в которую помещаются предметы, немного меньше.

С этим связана так называемая рабочая глубина , то есть расстояние между нижней частью корзина для чистки и поверхность чистящим раствором.Если эта информация не очевидна из паспорта производителей, спросите. Следует иметь в виду два момента:

  • Очищаемые предметы должны быть полностью погружены в чистящий раствор.
  • Избегайте, если возможно, чистки вещей в контактировать друг с другом.

Ультразвуковые очистители идеально подходят для восстановления заржавевших инструментов. с подогревателем 37 кГц Elmasonic E Plus единицы измерения. Они доступны от iUltrasonic в 9 емкостях от 0.От 2 до 7,4 галлона и корзина габариты (ш / г / в) от 7,0 / 2,9 / 1,2 до 17,9 / 9,8 / 4,5. Выбор температуры термостатический контролируется до 80⁰C; таймеры до 30 минут или непрерывно с 8-часовым автоматическим Заткнись.

Важной особенностью серии E Plus является их способность для автоматического регулирования мощности в зависимости от чистящей нагрузки и их продолжительной режим "развертки", обеспечивающий незначительное ± изменение ультразвукового частота. Это обеспечивает униформу распределение очищающей энергии по всей ванне, чтобы избежать "горячего" пятна »интенсивной кавитации и мертвые зоны с незначительным действием или без него.

Активизируемый пользователем "импульсный" режим обеспечивает 20% -ный пакетный сигнал. мощности ультразвуковой очистки для удаления особо стойких загрязнений. Также можно активировать импульсную функцию, чтобы скорость дегазации свежих чистящих растворов. Это удаляет скопившийся воздух, который в противном случае может продлить время очистки. цикл.

Дегазация также выполняется за счет работы агрегата в течение период времени без нагрузки. Время зависит от вместимости бака.

Светодиоды загораются, когда включен импульсный режим и когда раствор достигает заданной температуры.Рекомендации по температуре очистки предоставляются производителями. в в случае Elma Tec Clean S1 она составляет от 30 до 80⁰C.

Настройка цикла очистки Rusty Tools

Мы рекомендуем использовать металлическую щетку или иным образом удалить отслоившиеся или отслаивание ржавчины от инструментов для сохранения эффективности чистящего раствора. Тогда вы будете готовы, и с опытом вы разработаете свой собственный распорядок дня.

Вот типичная процедура с использованием Elmasonic E Plus оборудование:

  1. Заполните бак наполовину водой, затем добавьте необходимое количество Elma Tec Clean S1 для полного бака и, при желании, ржавчины ингибитор Элма КС.Затем добавьте воды в линия заправки бака.
  2. Включите устройство и активируйте импульсный режим, чтобы дегазировать раствор.
  3. Если детали можно разобрать, сделайте это, тогда поместите их в сетчатую корзину устройства. Старайтесь избегать контакта между частями.
  4. Когда температура ванны достигает установленной температуру опустите корзину в раствор, установите таймер и дайте кавитация делает свое дело.
  5. Если вы хотите проверить прогресс, не обращайтесь к танк.Раствор горячий. Вместо этого снимите корзину, осмотрите инструменты. и при необходимости переставьте, затем замените корзину.

В конце цикла проверьте инструменты (они будут горячими!) чтобы убедиться, что они чистые. Если полоскать ваши инструменты, добавьте ингибитор ржавчины в ванну для ополаскивания. Просушите детали, опрыскайте их средством типа как WD-40, соберите и верните свои инструменты и оборудование к работе.

Как поддерживать свой УЗИ Ванна для чистки инструментов

Как отмечалось выше, рыхлую ржавчину следует соскрести или почистить проволочной щеткой. перед очисткой деталей.

Загрязнения, которые поднимаются на поверхность, должны быть удалены. и утилизировать должным образом.

Когда эффективность очистки упадет, слейте воду из бака и утилизируйте раствор в соответствии с местными правилами. На этот раз, чтобы тщательно очистите резервуар, следуя рекомендациям производителя.

Таким образом, грязные или ржавые инструменты и другие металлические детали, такие как поскольку насосы, шестерни и механическое оборудование часто можно восстановить в Ультразвуковой очиститель.

Положитесь на профессионалов в области уборки iUltrasonic для консультации специалистов по выбору уборочного оборудования и процедур.

Основы ухода за ювелирными изделиями: Средство для чистки самодельных ювелирных изделий

Регулярная чистка ювелирных изделий - один из лучших способов сохранить их свежесть! Ничто не заменит профессиональную уборку. Однако самодельное чистящее средство для ювелирных изделий - отличное дополнение, когда добраться до специалиста невозможно, и ваши украшения начинают терять свой блеск.

Мы собираемся рассказать о том, что можно и чего нельзя делать для поддержания чистоты ваших ювелирных изделий, а затем мы рассмотрим наш любимый (очень простой) домашний очиститель для ювелирных изделий!

Основы правильного ухода за ювелирными изделиями:

Храните украшения в сухом состоянии. Ювелирные изделия следует снимать при принятии душа, нанесении косметических средств и при уборке. Собираясь на день, следует придерживаться хорошего правила: украшения должны быть последней вещью, которую вы надеваете утром, и первой вещью, которую нужно снимать ночью.

Не ходите купаться в украшениях. И хлор, и соленая вода могут вызвать повреждение и обесцвечивание ваших украшений быстрее, чем вы думаете.

Помните о безопасном хранении . Бросок украшений в коробках без отдельных отделений и мягкой набивки может привести к появлению царапин. Храните серебро в пакетах против потускнения, чтобы сохранить первоначальный цвет.

Не подвергайте украшения резкому свету или резким перепадам температур. Регулярное воздействие этих агрессивных элементов может со временем вызвать высыхание, растрескивание или обесцвечивание определенных типов драгоценных камней.

Средство для чистки домашних и домашних ювелирных изделий :

Очистка золотых и серебряных украшений водой с мылом для посуды.

Когда дело доходит до чистки ювелирных изделий, существует огромная разница между домашней и домашней чисткой. Ультразвуковые чистящие средства для ювелирных изделий в домашних условиях становятся все более распространенными. Хотя этот (потенциально дорогой) вариант может подойти некоторым, важно отметить, что не все виды ювелирных изделий можно безопасно чистить с помощью ультразвуковой чистки.

И наоборот, поищите в Интернете домашнее средство для чистки ювелирных изделий, и вы увидите множество рецептов, приготовленных своими руками с использованием ряда товаров для дома, от пищевой соды и уксуса до масла чайного дерева и гамамелиса.Несмотря на то, что они эффективны для удаления грязи и сажи, многие из этих рецептов слишком абразивные или кислые, чтобы безопасно очищать более деликатные ювелирные изделия.

К счастью, самое безопасное средство для чистки ювелирных изделий в домашних условиях также является самым простым! Просто выстелите миску алюминиевой фольгой, смешайте раствор теплой (не горячей) воды и несколько капель мягкого средства для мытья посуды, чтобы ваши украшения впитались на пару минут. Затем удалите предметы и аккуратно потрите их новой зубной щеткой с мягкой щетиной, чтобы удалить приставшую грязь.Смойте раствор в чашке с чистой водой, а не над сливом, иначе вы рискуете потерять камень или даже все украшение!

Хотя мыло для посуды и вода - лучшее средство для чистки ювелирных изделий в домашних условиях, они все же не заменяют регулярную чистку и осмотр ювелирных изделий у специалиста по ремонту ювелирных изделий. Мы предлагаем профессионально чистить и проверять ювелирные украшения каждые шесть месяцев, но иногда случается в жизни, и ваши украшения пропускают чистку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
