ТАШКЕНТ, 5 сен – Sputnik. В Министерстве энергетики рассказали про новый способ хищения электроэнергии.

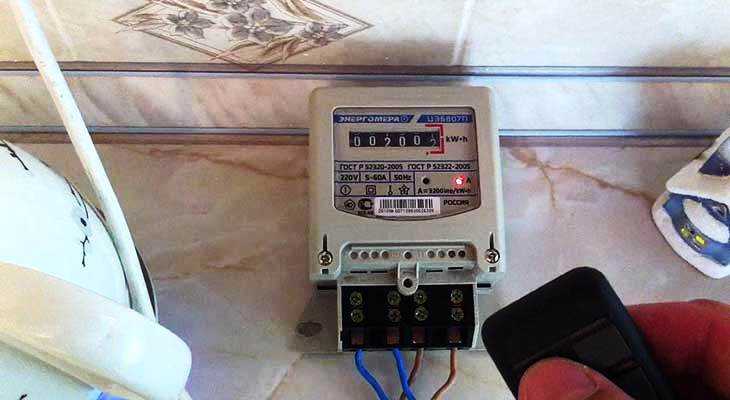

Проверяющие обнаружили специальный чип, установленный на одном из счетчиков. При его запуске прибор учета переставал считать потребляемую электроэнергию. Данным устройством можно было управлять специальным пультом. Подобной хитростью воспользовался пункт общественного питания, принадлежащий ООО “Original Food Invest”, в городе Джизаке.

В Минэнерго рассказали, как решают проблемы с “умными” счетчиками >>>

У проверяющих возникли подозрения, так как заводская голографическая печать на счетчике повреждена.

После детальной экспертизы и был выявлен новый способ хищения электроэнергии. Замене повергся даже блок памяти счетчика, в который установили блок памяти другого. “Original Food Invest” отключили от электросети и выписали штраф в размере 302 миллионов сумов.

Старые подшипники и киловатты для чайников: верить ли “умным” счетчикам

Недавно было принято постановление правительства об утверждении административных регламентов оказания государственных услуг по снятию, поверке и установке оборудования. Документ утверждает основные административные регламенты проверки приборов учета электроэнергии, природного газа, питьевой и горячей воды.

У юридических лиц счетчики будут проверять каждые 4 года, а у простых граждан – каждые 8 лет.

Счетчик электроэнергии трехфазный ЦЭ6803В-Р32 – АО «Энергомера»

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Характеристики надежности

• Средняя наработка на отказ — 220000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

• Модификации для прямого, полукосвенного и косвенного включения.
• Универсальный монтаж на DIN-рейку и на плоскую поверхность.
• Исполнения с механическим отсчетным устройством или ЖКИ.
• Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
• Улучшенные значения стартового тока.
• Малое собственное энергопотребление.
• Стандартный телеметрический импульсный выход.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

ЦЭ6803В 1 230В 1-7,5А 3ф.

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32

ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
1	Номинальный (базовый) ток, А	1
7,5A	Максимальный ток, А	7,5
3ф. 4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
Э	Тип отсчетного устройства	Дисплей (ЖКИ)
F	Датчик магнитного поля

ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

ЦЭ6803В 1 230В 10-100А 3ф.

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
5	Номинальный (базовый) ток, А	5
60A	Максимальный ток, А	60
3ф. 4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
Э	Тип отсчетного устройства	Дисплей (ЖКИ)
F	Датчик магнитного поля

ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

По данным условиям фильтра не найдено ни одной модификации.

Документация

The Dissection: Домашний электросчетчик

Вы помните исчисление, верно? До того, как механизированные вычисления выполнялись компьютерами, для автоматизации вычислений использовались сложные (а иногда и просто умные) машины. Один из примеров, который всегда впечатлял и очаровывал меня, — это интегратор колеса и диска, простая машина, способная решать математические уравнения, над которыми вы трудились в старшей школе, не вспотев. Хотя эта концепция наиболее впечатляюще использовалась в дифференциальном анализаторе Ванневара Буша, аналоговый компьютер, построенный в 1931, велика вероятность, что вы видели его в более приземленном приложении в вашем доме: в измерителе мощности. Нажмите на фотогалерею, чтобы увидеть, что внутри и как это работает, и следуйте инструкциям, чтобы узнать больше об электрогике.

Механический тип электрического счетчика использует концепцию интегратора колеса и диска [1] для расчета количества энергии, используемой домом или предприятием. Вспомните из ваших основных концепций электричества закон Ома, который говорит нам, что P = VI; то есть мгновенная мощность (P), проходящая через элемент цепи (например, вся электрическая нагрузка дома) в любой данный момент, равна потенциалу напряжения (V) на этом элементе, умноженному на ток (I), проходящий через этот элемент [2]. Теперь, если бы мы каким-то образом представили это количество мощности, а затем взяли сумму каждого мгновенного значения мощности за период времени, у нас было бы количество энергии, используемой в течение этого периода времени. Это известно как энергия, а потребление энергии измеряется измерителем мощности.

Вот как это делает электросчетчик:

1. Ток проходит через счетчик на пути к цепям внутри дома (и снова на обратном пути). Когда ток течет через счетчик, он течет по двум большим медным проводникам, намотанным на магнит. Поскольку мы имеем дело с электричеством переменного тока (переменный ток), ток, протекающий по этим проводникам, изменяется и, следовательно, с помощью этого магнита создает изменяющееся магнитное поле, пропорциональное величине протекающего тока.

2. Также измеряется напряжение на счетчике (и, следовательно, на всей электрической схеме дома). Другая катушка — по сути, половина трансформатора — создает другое изменяющееся магнитное поле, которое представляет собой напряжение.

3. К магнитным полям применяется принцип, называемый суперпозицией, который, говоря простым языком, означает, что если два объекта создают магнитное поле в одной и той же области, результирующее магнитное поле в этой области будет суммой [3] те поля. Как указано выше, у нас есть поле, которое было создано пропорционально протекающему току, и у нас есть другое поле, которое было создано пропорционально напряжению. Поскольку эти магнитные поля существуют в одном и том же пространстве, суперпозиция говорит нам, что результирующее магнитное поле является суммой обоих этих полей. Это магнитное поле перекрывает часть алюминиевого колеса, которое является узнаваемым горизонтальным вращающимся колесом измерителя мощности.

4. Явление, известное как вихревой ток, которое выходит за рамки этого поста, заставляет это колесо двигаться в присутствии изменяющегося магнитного поля, даже если само токопроводящее колесо не является магнитным. Все задействованные компоненты имеют такие размеры, что величина магнитного поля, создаваемого суммой магнитных полей тока и напряжения, приводит к скорости вращения колеса, пропорциональной произведению тока и напряжения. Другими словами, большое колесо вращается со скоростью, пропорциональной количеству энергии, потребляемой в любой момент.

5. Вращение этого колеса и вала, который его поддерживает, приводит в движение систему зубчатых колес. Шестерни и прикрепленные к ним индикаторные колеса функционируют как аккумулятор; общее количество потребляемой мощности записывается, поскольку потребляемая мгновенная мощность постоянно добавляется к рабочему счету. Система передач измеряется в 10 раз, что создает многоразрядный дисплей почти так же, как работает одометр в автомобиле. В случае этого счетчика пять значащих цифр хранятся и представляются этими счетчиками с редуктором.

Таким образом, мгновенное потребление энергии постоянно преобразуется в механическое движение и накапливается, фиксируя количество использованной энергии.

[1] Колесо-дисковый механизм, используемый в измерителе мощности, называется интегратором. Если вы не знакомы с основными понятиями исчисления, прежде чем продолжить, найдите время, чтобы просмотреть статью в Википедии об интегралах. В исчислении конечный интеграл подобен сумме площадей под непрерывной кривой или пределу суммы значений f (x) всех точек на кривой, когда интервал между точками приближается к 0. Поскольку скорость вращающееся колесо представляет значение f (x), а счетчик с редуктором подсчитывает эти обороты, измеритель мощности вычисляет площадь под кривой или конечный интеграл. Эта концепция была первоначально разработана Дж. Х. Германом, уточнена Джеймсом Максвеллом и снова уточнена Джеймсом Томсоном (старшим братом Уильяма Томсона, также известного как лорд Кельвин). После добавления важного нововведения в виде множителя крутящего момента, позволяющего объединить несколько ступеней этих колесно-дисковых интеграторов, Ванневар Буш впечатляюще и практически применил эту концепцию в своем дифференциальном анализаторе.

[2] Ток измеряется и о нем говорят как о проходящем через предметы. Напряжение измеряется как разница между двумя точками. Итак, у нас есть ток через точку и напряжение в точке (относительно другой точки). Соответственно, о токе и напряжении мы говорим по-разному.

[3] Фактически сумма векторов, поскольку магнитные поля имеют направления, а также величины.

Как считывать показания счетчика электроэнергии (цифрового, стрелочного и т. д.)

Большая часть ответственного домовладельца — управление коммунальными услугами. Знание того, сколько электроэнергии вы используете, может помочь вам определить, какое потребление необходимо и где вы можете сократить потребление.

Никому не нравится, когда его счет за электричество удивляет. Часто вы даже не осознаете, сколько энергии вы используете, когда делаете это! Может быть, сумма, которую вы задолжали, резко возросла, когда вы включили кондиционер на лето или в начале осеннего спортивного сезона вы стали гораздо чаще стирать и сушить одежду своей семьи. Независимо от причины вашего огромного счета за электричество, как только вы воспользуетесь электричеством, , вы должны заплатить за него .

Один из способов узнать о любом необычно высоком потреблении — следить за счетчиком электроэнергии. См. ниже, чтобы узнать, как считывать показания счетчика, чтобы быть готовым, когда счет появится у вашей двери.

Электросчетчик измеряет общую мощность, потребляемую за определенный период времени. Этот прибор, также известный как счетчик электроэнергии, электрический счетчик, счетчик электроэнергии или счетчик киловатт-часов, рассчитывает киловатт-часы (кВтч) в расчетных единицах. Следовательно, чем больше электроэнергии вы используете, тем выше счет.

Большинство из нас видели один за пределами наших домов, легко доступный для счетчика, чтобы наступить на ваши ноготки, чтобы получить показания.

Обычно электросчетчик устанавливается на улице рядом со зданием рядом с коробкой выключателя. Иногда вы можете найти счетчики внутри помещений, в подвальных помещениях или подвалах, а также рядом с коробкой выключателя.

Наиболее распространенными электросчетчиками являются циферблатные и цифровые счетчики.

Обычно считающийся «традиционным» счетчик, циферблатный счетчик можно узнать по его часовому циферблату и циферблатному барометру.

Традиционные электрические счетчики могут быть сложными для чтения, но вам не нужно быть электриком, чтобы их расшифровать. На этих измерителях есть несколько циферблатов, и все они не вращаются в одном направлении. Однако, немного потренировавшись, вы сможете выяснить, сколько энергии вы используете, и получить приблизительное представление о том, каким будет счет.

Имеется пять циферблатов, которые перемещаются между 0 и 9. Чтобы считать показания счетчика, выполните следующие действия:

• Начните с крайнего левого циферблата, который должен быть помечен как «10 000».
• Если шкала указывает прямо на номер, запишите этот номер.
• Если циферблат находится между двумя цифрами, запишите меньшую цифру, независимо от того, какая из них ближе к циферблату.
• Если шкала находится между нулем и девятью, запишите девять.
• Повторите для каждого циферблата слева направо. Полученное пятизначное число и есть ваше показание в киловатт-часах.

Еще одно замечание ─ если циферблат указывает точно на цифру, а следующий справа циферблат указывает на девятку, вы должны вычесть единицу из циферблата, указывающего на точную цифру.

Теперь, когда у вас есть показания, вы можете просто отслеживать, насколько они меняются от месяца к месяцу, чтобы контролировать потребление энергии.

Цифровой счетчик (также называемый интеллектуальным счетчиком или усовершенствованным счетчиком) оснащен цифровым лицевым ЖК-дисплеем, который показывает точное количество кВтч в цифрах.

Электросчетчик с цифровым дисплеем позволяет легко увидеть, какой ток поступает. Возможно, вам придется нажать кнопку, чтобы зажечь дисплей, после чего вы сможете читать числа слева направо. Запишите все числа, кроме тех, которые выделены красным цветом или имеют красный фон. Две строки цифр относятся к дневному и ночному использованию.

Как и в случае с циферблатным счетчиком, вы можете сравнивать свое потребление по месяцам и быстро определять, расходуете ли вы больше энергии, чем обычно.

Цифровые счетчики измеряют использование с более частыми интервалами, чем циферблатный счетчик. Если ваша коммунальная служба уже внедрила интеллектуальные счетчики электроэнергии (вероятно, после 2009 г.), следить за потреблением будет еще проще. Мало того, что дисплей имеет удобную для чтения цифровую форму, счетчик также может предоставлять обновления о том, сколько вы используете каждые пятнадцать минут. Таким образом, вы можете получать оповещения в режиме реального времени, если ваше использование резко возрастает, чтобы вы могли отследить виновника, прежде чем вам придется выкладывать целое состояние в счетах.

При использовании интеллектуальных или цифровых счетчиков нет необходимости, чтобы кто-то приходил и проверял ваш счетчик. Понятно, что вы можете чувствовать себя неловко, зная, что данные вашего счетчика передаются по беспроводной сети непосредственно в коммунальную компанию. Как вы можете быть уверены, что ваши данные и информация в безопасности? Для обеспечения безопасности к данным присваиваются специальные уникальные идентификаторы, связанные с номером счетчика домовладельца и сервисным адресом.

Прочтите о том, как передается информация интеллектуального счетчика.

Во многих системах с солнечными панелями используется интеллектуальный счетчик с различными возможностями считывания. Эти счетчики покажут вам, сколько вы потребляете из коммунальной сети или сколько вы отправляете обратно в сеть, если система предназначена для этого.

Узнайте больше об интеллектуальных счетчиках и потребителях солнечных панелей.

Вас как домовладельца могут беспокоить высокие показания счетчика. Но показания счетчика не являются универсальными; скорее, он основан на предыдущих показаниях того же периода времени. «Высокий» относится к существующим показаниям или другому счету за коммунальные услуги.

Внепиковые и пиковые часы определяются коммунальной компанией. Коммунальная компания может предоставить вам более низкую или более высокую ставку в зависимости от времени. Например: выходные часто называют часами пик, потому что именно в это время потребляется больше всего электроэнергии. В то время как поздняя ночь и раннее утро считаются непиковыми, потому что в электросети меньше нагрузки.

Выбор использования энергии в «непиковые часы» может помочь избежать слишком высоких счетов.

Посмотрите наше видео о способах экономии энергии и денег.

Коммунальное предприятие может проверить точность счетчика электроэнергии, или вы можете протестировать систему, записав потребление с помощью другого прибора учета (ваттметра). Более высокий счет может быть признаком использования. Это также может быть признаком того, что ваш глюкометр не в порядке.

Принятие желаемого за действительное? Возможно, нет. Признаки того, что ваш счетчик может выйти из строя, могут включать цифровые ошибки, отсутствие движения шкалы, старение устройства и/или ржавые детали. Кроме того, если у вас отключили электричество, это не обязательно означает, что отключилось электричество. Если электричество в вашем доме единственное, что находится в темноте, это может означать, что ваш счетчик отключился или отключился от вашего дома. Когда счетчик больше не подключен к вашему дому, устройство перестает работать, как и электричество.

Предотвратите отключение электроэнергии с помощью защиты всего дома от перенапряжения.

В этом случае лучше обратиться к специалисту-электрику. Независимо от того, отключилось ли электричество или кажется, что ваш счет слишком высок, мы можем предложить решения.
