Лучшая АС в СССР 70-х
Одна из удачных конструкций акустических систем выпускаемых промышленностью СССР.
Разработанная в Советские времена, она и сегодня, по качеству звучания, способна “затмить” современные акустические системы известных мировых брендов.
35АС-013 — это так называемый активный трехполосный громкоговоритель с электромеханической обратной связью (ЭМОС). Кроме трех динамических головок и пассивного разделительного фильтра, в его корпусе смонтированы усилитель мощности ЗЧ с источником питания и ряд дополнительных устройств, повышающих надежность и улучшающих эксплуатационные удобства громкоговорителя.
Первые шаги — 35АС-1
В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе коллектива “Орбиты” под руководством Керно, в 1977-м году были созданы 35АС-1. Фактически это те же S-90, только с немного другим дизайном. Именно эта АС стала первой системой, соответствующей Hi-FI стандарту. Авторами проекта стали Керно Роланд Паулович и Ласис Дзинтарс Артурович.
Для обеспечения достаточного звукового давления было выбрано фазоинверторное акустическое оформление корпуса, при этом, чтобы гасить паразитные резонансы от СЧ и ВЧ динамиков, их разместили в отдельных закрытых объемах.
Достаточно современным стало вынесение отверстия фазоинвертора на переднюю панель корпуса, что позволило экономить площадь при размещении АС.

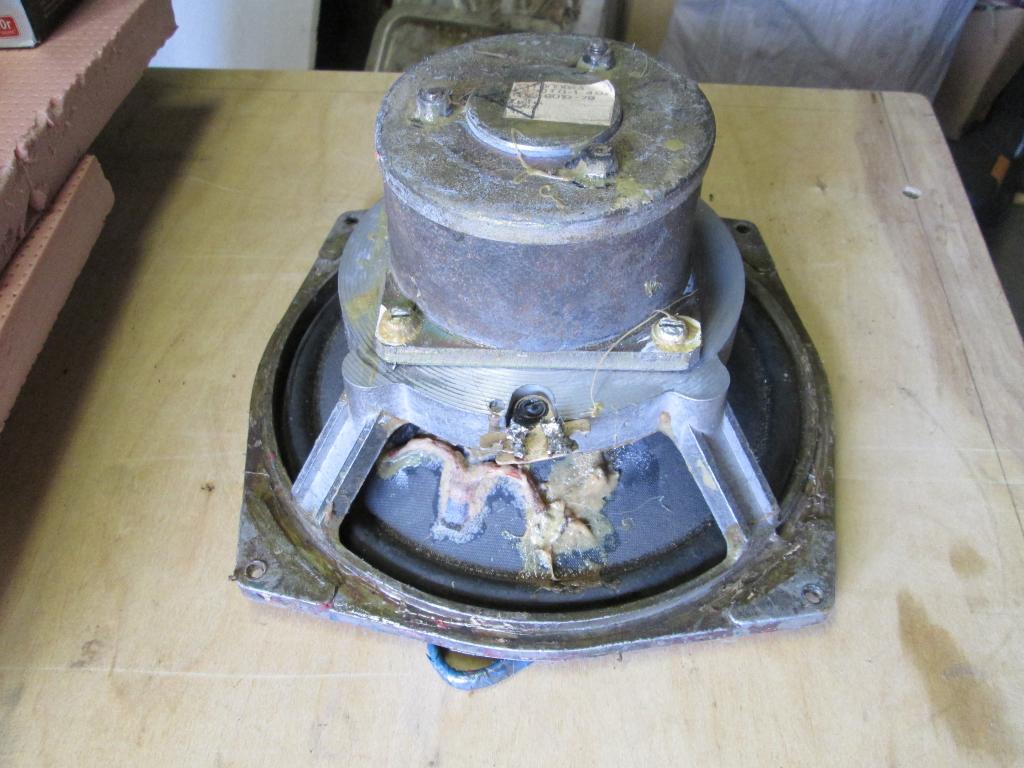

В системе были установлены громкоговорители НЧ: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.
Одной из интересных и характерных особенностей акустики стали ступенчатые регуляторы уровня воспроизведения для СЧ и ВЧ. Регуляторы позволяли изменять звуковое давление и тембральные особенности в диапазонах от 500 до 5000 Гц и от 5 000 до 20 000 Гц. Каждый блок регулирования имел три фиксированных положения: 0дБ, -3дБ и -6дБ. Так в положении «0 дБ» сигнал с фильтра сразу подавался на динамическую головку, а в остальных положениях проходил через соответствующий резистор, который его ослаблял, таким образом определяя частотные и тембральные особенности звучания.
https://habr.com/ru/company/pult/blog/409645/
Усилительные колонки, динамикиАкустические колонки “10АС-203” выпускал соответственно Брянский электромеханический завод и Смоленский завод “Измеритель” с начала 1977 года.
АС – ”10АС-203” Номинальная мощность 10 , максимальная 15 Вт. Диапазон 63…18000 Гц. Чувствительность 88 дБ. В АС установлен широкополосный динамик 10ГД-36/10ГД-36К. Сопротивление 4 Ом. Габариты АС 10АС-203 420х300х270 мм. Вес 8,5 кг.
Первый советский HI-FI и его создатели: 35АС-1,S-90, Керно – Обзоры и статьи
Итак, пожалуй самым легендарным и самым противоречивым продуктом советской HI-FI индустрии является акустическая система 35АС-1 (боле известная широким массам как S-90). Это была первая советская АС, которая достигла планки HI-FI и стала своеобразным символом качественной советской аудиотехники. Более того — это был первый в СССР серийный аудиокомпонент, соответствующий стандарту DIN 45500, следующим стал усилитель «Бриг».
Интересно ещё и то, что создателем этой “культовой” системы стал настоящий патриарх советской и латвийской акустики Роланд Керно, который ещё в годы войны получил ценный опыт на предприятиях фирмы Telefunken.
Помимо прочего история создания S-90 связана с современными мифами, которые распространяет один из якобы бывших сотрудников завода ”Radiotehnika”. На этом мифе я остановлюсь отдельно, так как стараниями этого человека пол рунета принимает его за создателя.
Наследие военного времени
Как известно из истории компании «VEF Radiotehnika RRR» в 1941-м году она вошла в состав крупного немецкого производственного объединения “Telefunken”. На “Радиотехнике” в то время занимались исключительно военными заказами, производили ремонт радиопередатчиков, радиоприемников, оптического оборудования и громкоговорителей.
В тот тяжелый для Латвии и мира период на предприятии работал молодой инженер Роланд Керно, который в последствие создаст первую в СССР акустическую систему класса HI-FI.
Считается, что ценный опыт в одной из лучших технических компаний Европы военного времени существенно отразился на мышлении молодого инженера.
По воспоминаниям Лихницкого, который в одной из публикаций упомянул о разговоре с Керно, известно, что тот имел отношение к созданию 300-миллиметровых громкоговорителей и акустических систем для радиоприёмников. В числе прочего Лихницкий упоминал, что Роланду Пауловичу удалось узнать несколько технологических секретов, связанных с диффузорами немецких динамиков (делать истину в первой инстанции сведения из его статьи я бы не торопился, учитывая любовь Лихницкого к мистификациям).
Немного биографических данных
После получения аттестата о среднем образовании Роланд поступил на технический факультет Латвийского государственного университета. В годы оккупации, как я уже писал, выпускник Рижского ВУЗа работает на предприятии «Telefunken Geratewerk Riga», которое тогда приобретает известное ныне имя “Radiotehnika”.
После завершения оккупации Роланд Паулович продолжает работу на том же предприятии уже в качестве советского инженера. В то время будущего создателя S-90 можно без преувеличения назвать человеком своего времени. Его инженерные и конструкторские электроакустические решения часто предвосхищали изобретения западных инженеров. В отличие от многих советских разработчиков, Керно не повторял уже созданные образцы, а разрабатывал либо принципиально новую технику, либо просто оригинальную и не уступающую зарубежным аналогам.
В начале 60-х Роланд предлагает для достижения высокой верности воспроизведения использовать многополосную конструкцию с частотным разделением при помощи пассивного фильтра. Такие системы практически не выпускались в СССР, да и на западе использовались в основном широкополосные. Это одно из многих новаторских решений, которое найдёт своё применение как в советских, так и в западных массовых продуктах уже в 70-80-е годы.
Фундаментальными знаниями и смелыми техническими решениями Керно заслужил негласный титул патриарха советской электроакустики. Он быстро стал одним из ведущих разработчиков аудиоаппаратуры в КБ “Орбита”, которое входило в ПО “RRR Radiotehnika VEF”.
Предпосылки к появлению S-90
Как и в случае с первым Hi-Fi усилителем, на голом энтузиазме эта акустическая система появиться не могла. Нужна была воля руководства и т.н. плановая необходимость. Такая необходимость возникла в 1975 году. На выставке “Связь 1975” была представлена радиола “Виктория 003” и электрофон “Аллегро 002”.
Представленные образцы готовились к выпуску в течение ближайших 2-х лет. С серийным выпуском возникла проблема: для радиолы и проигрывателя не было достойной акустической системы, которая могла бы раскрыть их возможности. Основным критерием новой акустической системы должна была стать мощность. В техническом задании для разработчиков значился номинал в 35 Вт для каждого канала (т.е. порядка 100 Вт RMS).
Создание такой системы поручили КБ “Орбита”. Керно воспользовался ситуацией и заложил в техническое задание по акустике новые требования HI-FI стандарта. Получивший к тому моменту несколько патентов на электроакустические изобретения, Керно решил применить свои наработки для создания АС с высокой (по советским меркам) верности воспроизведения.
Первые шаги — 35АС-1
В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе коллектива “Орбиты” под руководством Керно, в 1977-м году были созданы 35АС-1. Фактически это те же S-90, только с немного другим дизайном. Именно эта АС стала первой системой, соответствующей Hi-FI стандарту. Авторами проекта стали Керно Роланд Паулович и Ласис Дзинтарс Артурович.
Для обеспечения достаточного звукового давления было выбрано фазоинверторное акустическое оформление корпуса, при этом, чтобы гасить паразитные резонансы от СЧ и ВЧ динамиков, их разместили в отдельных закрытых объемах.
Достаточно современным стало вынесение отверстия фазоинвертора на переднюю панель корпуса, что позволило экономить площадь при размещении АС. В системе были установлены громкоговорители НЧ: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.
Одной из интересных и характерных особенностей акустики стали ступенчатые регуляторы уровня воспроизведения для СЧ и ВЧ. Регуляторы позволяли изменять звуковое давление и тембральные особенности в диапазонах от 500 до 5000 Гц и от 5 000 до 20 000 Гц. Каждый блок регулирования имел три фиксированных положения: 0дБ, -3дБ и -6дБ. Так в положении «0 дБ» сигнал с фильтра сразу подавался на динамическую головку, а в остальных положениях проходил через соответствующий резистор, который его ослаблял, таким образом определяя частотные и тембральные особенности звучания.
Лучшая АС в СССР 70-х
Характеристики системы были лучше чем у всех бытовых образцов, выпускавшихся СССР в тот момент. Многие авторы, хорошо знакомые с западными АС того периода, говорят, что эта советская разработка превосходила некоторые образцы аналогичной техники из США и Европы, однозначно уступая только японским разработкам.
- Паспортная мощность — 90 Вт.
- Номинальная мощность — 35 Вт.
- Номинальное электрическое сопротивление — 4 Ом (8 Ом).
- Диапазон воспроизводимых частот — 31,5…20000 Гц (+-4 дБ).
- Номинальное звуковое давление — 1.2 Па.
- Гармонические искажения АС при уровне звукового давления 90 дБ на частотах:
250 – 1000 Гц: 2 %
1000 – 2000 Гц: 1,5 %
2000 – 6300 Гц: 1 % - Габаритные размеры АС — 360x710x285 мм.
- Масса АС — 30 кг.
Этот пугающе горбатый график АЧХ для советской техники 70-х был недостижимым эталоном
Через два года 35АС-1 с измененным дизайном стали выпускаться заводом “Радиотехника” как самостоятельный продукт под названием S-90. Существенных изменений в акустических характеристиках S-90 не было — это была почти та же АС с новым названием. Более поздние версии АС «S-90B» и «S-90D» отличались увеличением частотного диапазона, наличием индикации электрической перегрузки громкоговорителей и новым обновлённым дизайном корпуса.
Радость и проклятье советского меломана
Как и любая другая система 35АС-1 не была лишена недостатков. Придирчивые аудиофилы часто жалуются на бубнящий характер низких, ненатуральную звукопередачу и бесполезность тембральных фильтров при низкой соглавованности системы с усилителем.
Специалисты отмечают несовершенство конструкции фильтра.
Между тем, высокая мощность АС (что привлекало в многих в этой системе) и присущая советской технике простота конструкции оставили опытным радиолюбителям возможность для доработок и усовершенствований.
Неожиданный “создатель”
Прошли десятилетия, выпуск легендарной системы прекратился в начале девяностых, все основательно забыли о тех, кто её создавал. В Латвии, конечно, помнили, Роланд Керно продолжал свой творческий путь инженера почти до момента смерти, стал членом Латвийского акустического общества. Умер инженер в 2003-м году. Но вот в России, куда до распада СССР поставлялась львиная доля S-90, о нем забыли.
Так в 2014-м году некий член РАЕН Александр Ян-Беляевский называется автором акустической системы S-90.
Мол, АС была разработана в 80-е годы, когда Ян-Беляевский якобы работал на заводе “Радиотехника”.
Сведений о том, что он действительно там работал в сети нет. Кроме рассказа самого Ян-Беляевского, где он упоминает о том, что именно он разработал фильтр для S-90.
Итог
По сей день многие не слишком искушенные меломаны используют C-90 в качестве домашней акустики. Существуют также коллекционеры, для которых эти советские АС разных серий представляют коллекционную ценность. Энтузиасты с руками из правильного места и знаниями в акустике регулярно выкладывают варианты переделок знаменитой легенды советского колонкостроения.
Создатель этой АС, Роланд Керно, из всех инженеров послевоенного времени, сделал, пожалуй, самый внушительный вклад в советскую электроакустику. Он запатентовал более 10 изобретений, разработал практически все акустические системы, выпускавшиеся заводом «VEF Radiotehnika RRR» c 1940-х годов, а это около 30 % всех моделей акустических систем, производившихся в СССР после 40-го года.
Современники инженера говорили о нем следующее:
“Это человек уникальный, все «акустики», что с конца 40-х годов производила «Радиотехника», разрабатывал он. Одним из первых он придумал сам принцип: брать несколько динамиков, отвечающих за узкую полосу частот, и разделять их специальными фильтрами. Но Роланд Паулович считал, что невозможно собрать настолько исчерпывающую информацию, чтобы сделать все предсказуемо на бумаге.
Всегда какой-то момент творчества останется в этой работе…”
вполне достаточно для получении высококачественного звуковоспроизведения в любой жилой комнате. Выбор широкополосной головки 5ГДШ-5-4 не в последнюю очередь обусловлен идентичностью ее установочных размеров с головкой 15ГД-11А, что облегчает замену и позволяет сохранить в неприкосновенности внешний вид АС. Для улучшения параметров головки 5ГДШ-5-4 необходимо промазать часть верхнего подвеса диффузора незасыхающей вибропоглощающей мастикой [2] и снабдить ее панелью акустического сопротивления, заклеив окна диффузородержателя синтетическим войлоком (ТУ 17-35-3941-81) или другим подходящим материалом [1]. Порядок доработки рассмотрим на примере системы 35АС-016. Положив ее задней стенкой вниз, вывинчивают шурупы, снимают декоративные накладки, извлекают головки 15ГД-11А н 30ГД-1 и через отверстие под последнюю — плату разделительного фильтра. Поскольку толщина фланца диффузородержателя новой головки значительно тоньше, под него необходимо подложить кольцевую прокладку, вырезанную точно по размерам фланца из пористой резины толщиной 8…10 мм. Bо избежание касания диффузора и защитной сетки на шурупы (между головкой и декоративной накладкой) следует надеть гайки М5 — они плотно прижмут головку к боксу среднечастотной головки и, кроме того, предотвратят деформацию накладок под действием шурупов. Подключают головку 5ГДШ-5-4 в той же полярности, что и 15ГД-11А. Для выравнивания чувствительности и согласования головки 5ГДШ-5-4 с разделительным фильтром (рис. 1) последовательно с ней включают резистор R’ (на схеме изображен штриховыми линиями), который закрепляют на плате фильтра. Изменения в фильтре сводятся к следующему (позиционные обозначения элементов, номиналы которых изменяются при доработке, снабжены штрихами). Отпаяв выводы катушки L4 (0,56 мГн), ее снимают, а на освободившееся место устанавливают катушку L1 (0,22 мГн), которую включают в фильтр вместо L4 (это повышает верхнюю границу рабочей полосы частот среднечастотной головки). Затем отматывают от катушки L4 115 витков (новая индуктивность — 0,1 мГн) и установив ее на плату, подключают вместо катушки L1. Конденсатор С1 (2мкФ) заменяют конденсатором С2 (1 мкФ), а вместо последнего включают бумажный конденсатор емкостью 0,5 мкФ. После такой переделки частота среза высокочастотного звена фильтра повышается до 10 кГц. Для оценки эффективности предлагаемой доработки рекомендуется вначале переделать одну АС и сравнить ее звучание с непеределанной в монофоническом режиме. Оценка будет более объективной, если слушатели не будут знать, какая именно АС подверглась модернизации, и определят ее по предпочтительности звучания. Переключать АС необходимо быстро (например, с помощью тумблера), причем желательно делать это несколько раз во время прослушивания одного и того же музыкального произведения. Частотные характеристики АС до (штриховая линия) и после переделки (сплошная линия) приведены на рис. 2. Как видно, результат доработки проявляется в некотором уменьшении (с К) до (1 дБ) неравномерности характеристики в области средних частот. Сравнительное прослушивание показало уверенно заметную предпочтительность звучания переделанной АС. |
По тем временам 35АС-1 была лучшей не только среди отечественных бытовых громкоговорителей, она звучала лучше многих АС зарубежных фирм.
Гц: 750±50
Фальшпанель, в свою очередь установлена на передней доске ящика. Расположение головок на отражательной доске определяет характеристику направленности акустической системы. Задняя стенка ящика акустической системы плотно крепится, все просветы в стыках стенок тщательно зашпаклеваны. Высокочастотная и среднечастотная головки закрыты крышкой, заполненной хлопчатобумажной ватой. Это необходимо для получения замкнутого объема в ящике АС для НЧ головки, а так же для исключения влияния НЧ головки на СЧ.
Наличие этого материала уменьшает амплитуду стоячих волн в замкнутом объеме ящика и тем самым обеспечивает линейность частотной характеристики звукового давления акустической системы в области нижних частот звукового сигнала.
Частотная характеристика этой головки имеет резкий спад выше 4,5 кГц, что практически исключает возможность получения «яркого», «прозрачного» звучания в области средних частот.
Поскольку толщина фланца диффузородержателя новой головки значительно тоньше, под него необходимо подложить кольцевую прокладку, вырезанную точно по размерам фланца из пористой резины толщиной 8…10 мм.
Объявления Сахалина
Все города
Южно-Сахалинск
Александровск-Сахалинский
Анива
Быков
Вахрушев
Горнозаводск
Долинск
Ильинский
Корсаков
Красногорск
Курильск
Макаров
Невельск
Ноглики
Онор
Оха
Поронайск
Северо-Курильск
Смирных
Томари
Тымовское
Углегорск
Холмск
Чехов
Шахтерск
Южно-Курильск
Абакан
Анапа
Артём
Архангельск
Астрахань
Барнаул
Белгород
Бийск
Биробиджан
Благовещенск
Брянск
Ванино
Владивосток
Владикавказ
Владимир
Волгоград
Волжский
Вологда
Воронеж
Геленджик
Грозный
Дзержинск
Евпатория
Екатеринбург
Иваново
Ижевск
Иркутск
Казань
Калининград
Калуга
Кемерово
Керчь
Киров
Кисловодск
Комсомольск-на-Амуре
Кострома
Краснодар
Красноярск
Курган
Курск
Липецк
Магадан
Магнитогорск
Махачкала
Москва
Мурманск
Набережные Челны
Находка
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск
Омск
Орёл
Оренбург
Пенза
Пермь
Петрозаводск
Петропавловск-Камчатский
Пятигорск
Ростов-на-Дону
Рязань
Самара
Санкт-Петербург
Саранск
Саратов
Севастополь
Симферополь
Смоленск
Сочи
Ставрополь
Стерлитамак
Сургут
Таганрог
Тамбов
Тверь
Тольятти
Томск
Тула
Тюмень
Улан-Удэ
Ульяновск
Уссурийск
Уфа
Хабаровск
Чебоксары
Челябинск
Череповец
Чита
Якутск
Ялта
Ярославль
ГОЛОВКИ ДИНАМИЧЕСКИЕ СПРАВОЧНИК
ГОЛОВКИ ДИНАМИЧЕСКИЕ СПРАВОЧНИК
Справочные данные основных типов и моделей динамических головок.
Тип, старый | Тип, новый | Rном, Ом | Fрез, Гц | Диапазон частот, кГц | Чувств., дБ | Pном., Вт | Pнорм. Гарм., Вт | Pmax, шум., Вт | Pmax, долг., Вт | Pmax, кратк., Вт | Звуковое давление при P=Pш, дБ |
ЗГД-1 – 8 120 200-5,0 93,5 3 – 4* – – 99,5
4ГД-6 – 8 160 200-5,0 90 4 – 5* – – 97,0
– 20ГДС-1 4/8/16 110 200-5,0 89 – 10 20 25 30 102,0
15ГД-11А 20ГДС-3 8 100 200-5,0 88,5-92 15 15 20 20 30 101,5-105,0
15ГД-11 20ГДС-4 8 120 200-5,0 89 15 15 20 20 40 102,0
– З0ГДС-1 8 250 500-6,3 92 – 2,5 30 50 100 106,8
– З0ГДС-3 4/8/16 110 200-5,0 89 – 1,25 30 35 40 103,8
1ГД-3 – 12,5 4500 5,0-18,0 93,5 1 – 2* – – 96,5
1ГД-56 1ГДВ-1 8 3000 6,3-16,0 88 1 1 1 1,5 3 88,0
2ГД-36 ЗГДВ-1 8 1600 3,15-20,0 90 2 2 3 3 6 94,8
ЗГД-2 6ГДВ-1 16/25 4500 5,0-18,0 90/92,5 3 6 6 6 6 97,8/100,3
ЗГД-31 5ГДВ-1 8 3000 3,0-18,0 90 3 3 5 8 15 97,0
ЗГД-47 4ГДВ-1 8 3000 3,0-18,0 91 3 – 4 – – 97,0
4ГД-56 6ГДВ-2 8 1600 3,15-20,0 90 4 4 6 6 12 97,8
6ГД-11 – 8 2000 3,0-20,0 90 6 – 6 – – 97,8
6ГД-13 6ГДВ-4 8 3000 3,0-25,0 93,5 6 1,25 6 6 6 101,3
10ГД-35 6ГДВ-6 16/25 3000 5,0-25,0 91 10 2 6 8 10 98,8
– 6ГДВ-7 16 – 5,0-25,0 92 – 2,5 6 6 20 99,8
– 6ГДВ-9 16 – 5,0-25,0 91 – 2 6 10 20 98,8
10ГД-35Б 10ГДВ-2 16 2800 5,0-25,0 92 10 5 10 10 20 102,0
10ГИ-1 – 4/8 2000 2,5-25,0 87 10 10 15 15 25 98,8
– 25ГДВ-1 4/8 2000 2,5-30,0 88 – – 25 – – 102,0
ЗГД-32 6ГДШ-1 4 75 80-12,5 92 3 0,8 6 6 6 99,8
ЗГД-38Е 5ГДШ-1 4 80 80-12,5 90 3 3 5 – – 97,0
ЗГД-40 5ГДШ-2 4 75 80-12,5 90 3 3 5 8 15 97,0
ЗГД-42 5ГДШ-3 4 100 100-12,5 92,5 3 3 5 8 15 99,5
ЗГД-45 5ГДШ-4 4 80 80-16,0 90 3 2,25 5 6 20 97,0
4ГД-4 – 8 55 60-12,0 93 4 – 5* – – 100,0
4ГД-7 – 4,5 60 60-12,0 92 4 – 5* – – 99,0
4ГД-8А – 4 120 125-7,1 90 4 – 4 – – 96,0
4ГД-8Е 4ГДШ-1 4 120 125-7,1 93,5 4 – 4 – – 99,5
4ГД-28 – 4,5 60 60-12,0 90 4 – 5* – – 97,0
4ГД-34 – 8 60 60-12,0 90 4 – 5* – – 97,0
4ГД-35 8ГДШ-1 4 65 63-12,0 92 4 0,8 8 8 15 101,0
4ГД-36 – 4 60 63-12,0 90 4 – 5* – – 97,0
4ГД-43 – 4 – – 92 4 – 5* – – 99,0
4ГД-53 4ГДШ-3 8 125 100-12,5 91 4 0,5 4 6 12 97,0
5ГД-1РРЗ – 4 65 80-10,0 96 5 – 6* – – 103,8
6ГД-1 – 1,2 65 60-16,0 95 6 – 6 – – 102,8
6ГД-3 – 4 85 100-10,0 96 6 – 6 – – 103,8
6ГД-17 8ГДШ-2 4/8 100 100-12,5 91 6 0,9 8 20 35 100,0

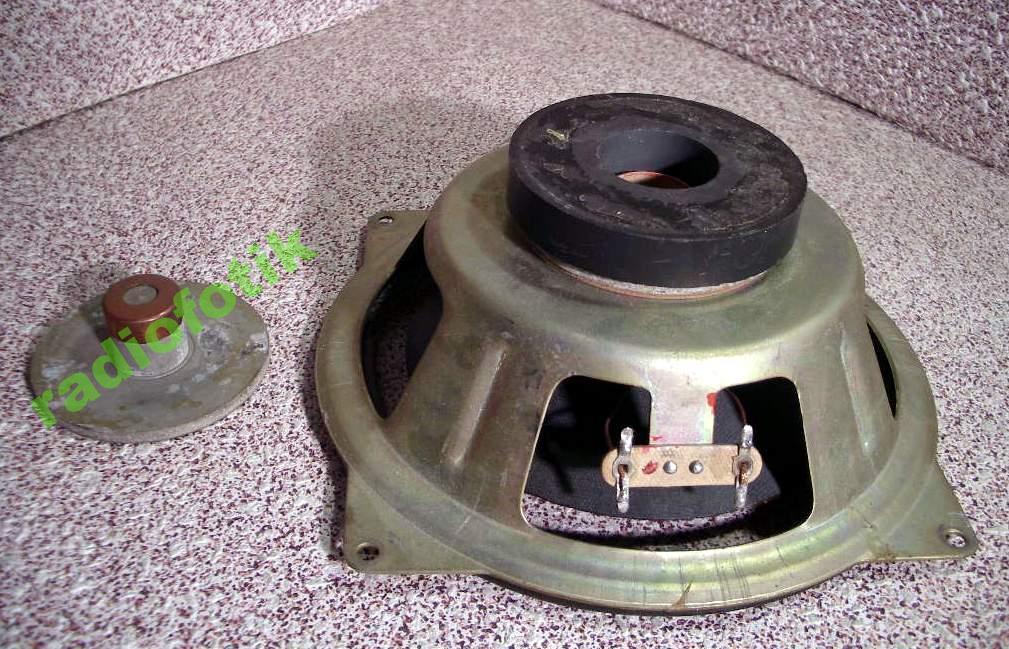

10ГД-36К 10ГДШ-1 4 40 63-20,0 90 10 1,6 10 15 20 100,0
10ГД-36Е 10ГДШ-2 4 40 63-20,0 87,5 10 2 10 10 15 97,5
4А-28 – 15 70 70-14,0 93,5 6 – 12* – – 104,2
4А-32 – 15 40 40-14,0 96 12 – 25* – – 110,0
4ГД-5 – 8 55 60-5,0 93,5 4 – 6* – – 101,0
5ГД-ЗРРЗ – 10 30 40-5,0 93,5 5 – 12* – – 104,0
6ГД-1РРЗ – 8 48 60-6,5 96 6 – 10* – – 106,0
6ГД-2 – 8 30 40-5,0 93,5 6 – 16* – – 105,5
6ГД-6 10ГДН-1 4 80 63-5,0 84 6 4 10 12 25 94,0
8ГД-1РРЗ – 12 45 50-7,0 97 8 – 12* – – 108,0
8ГД-1 – 8 25 40-1,0 90 8 – 20* – – 103,0
10ГД-30 20ГДН-1 8 32 63-5,0 87,5/86 10 3 20 20 20 99,0/100,5
10ГД-34 25ГДН-1 4 80 63-5,0 84 10 8 25 27 30 98,0
15ГД-14 25ГДН-3 4/8 55 50-5,0 85 15 15 25 30 70 99,0
15ГД-17 25ГДН-4 4 40 40-5,0 86 15 15 25 30 70 100,0
25ГД-26 35ГДН-1 4/8 30 40-5,0 84 25 25 35 50 125 99,4
– 50ГДН-1 4 30 31,5-2,0 87 – 8 50 50 100 104,0

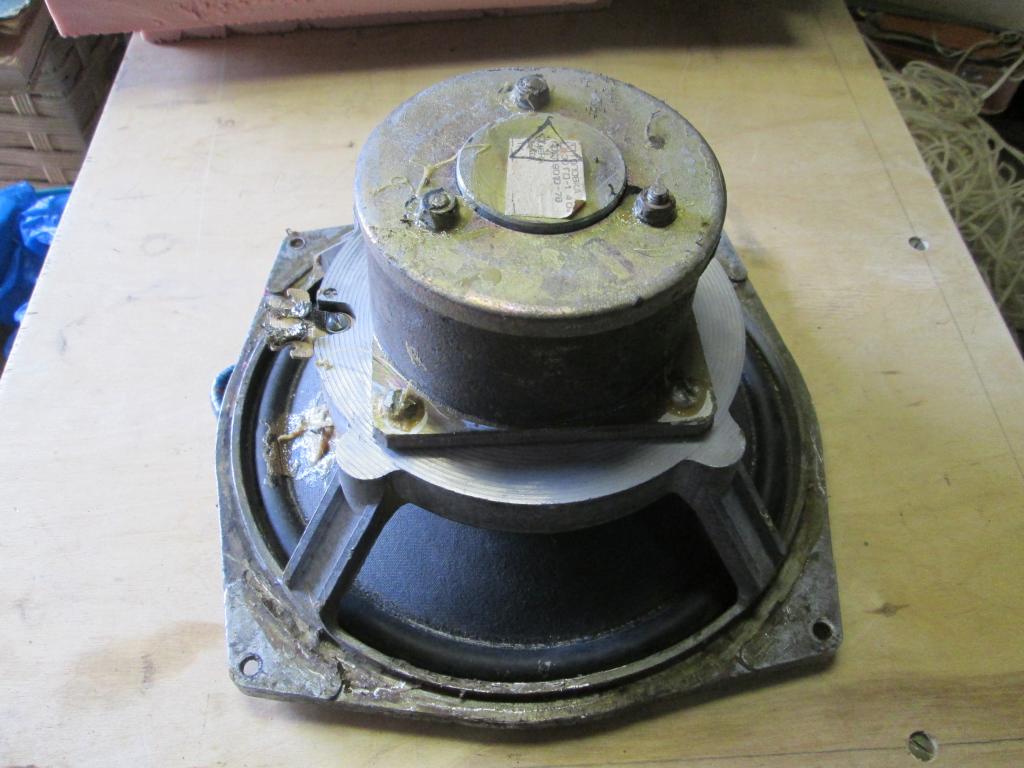

З0ГД-1 – 4 25 31,5-1,0 87,5 30 – 70 – – 105,8

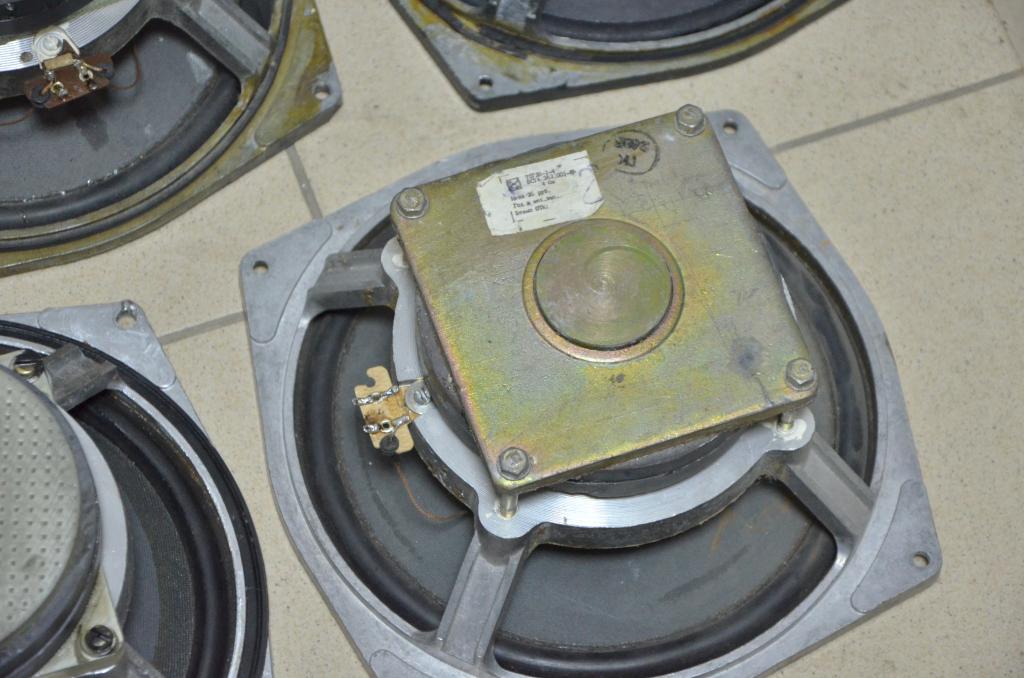

З0ГД-2 75ГДН-1 4/8 25 31,5-1,0 86 30 10 75 78 80 104,7
– 75ГДН-3 4/8 25 31,5-2,0 89 – 10 75 75 100 107,7
– 75ГДН-5 4 25 31,5-1,0 85 – 4 75 200 300 103,7
– 100ГДН-3 8 25 31,5-1,0 91 – – 100 150 300 111,0
СПРАВОЧНИК ПО ДИНАМИЧЕСКИМ ГРОМКОГОВОРИТЕЛЯМ, Головки средне и высокочастотные
СПРАВОЧНИК ПО ДИНАМИЧЕСКИМ ГРОМКОГОВОРИТЕЛЯМ, Головки средне и высокочастотные| Головки громкоговорителей среднечастотные и высокочастотные | |||||||||||
Наименов. ,
ГОСТ9010- 6773.78 |
Наименов.,
ОСТ4.383 .001-85 |
Rном, Ом |
Fрез, Гц |
Диапазон частот, кГц |
Чувствит., дБ |
Pном., Вт | Pнорм. Гарм., Вт |
Pmax, шум., Вт |
Pmax, долг., Вт |
Pmax, кратк., Вт |
Звуковое давление при P=Pш, дБ |
| ЗГД-1 | – | 8 | 120 | 200-5,0 | 93,5 | 3 | – | 4* | – | – | 99,5 |
| 4ГД-6 | – | 8 | 160 | 200-5,0 | 90 | 4 | – | 5* | – | – | 97,0 |
| – | 20ГДС-1 | 4/8/16 | 110 | 200-5,0 | 89 | – | 10 | 20 | 25 | 30 | 102,0 |
| 15ГД-11А | 20ГДС-3 | 8 | 100 | 200-5,0 | 88,5-92 | 15 | 15 | 20 | 20 | 30 | 101,5-105,0 |
| 15ГД-11 | 20ГДС-4 | 8 | 120 | 200-5,0 | 89 | 15 | 15 | 20 | 20 | 40 | 102,0 |
| – | З0ГДС-1 | 8 | 250 | 500-6,3 | 92 | – | 2,5 | 30 | 50 | 100 | 106,8 |
| – | З0ГДС-3 | 4/8/16 | 110 | 200-5,0 | 89 | – | 1,25 | 30 | 35 | 40 | 103,8 |
| 1ГД-3 | – | 12,5 | 4500 | 5,0-18,0 | 93,5 | 1 | – | 2* | – | – | 96,5 |
| 1ГД-56 | 1ГДВ-1 | 8 | 3000 | 6,3-16,0 | 88 | 1 | 1 | 1 | 1,5 | 3 | 88,0 |
| 2ГД-36 | ЗГДВ-1 | 8 | 1600 | 3,15-20,0 | 90 | 2 | 2 | 3 | 3 | 6 | 94,8 |
| ЗГД-2 | 6ГДВ-1 | 16/25 | 4500 | 5,0-18,0 | 90/92,5 | 3 | 6 | 6 | 6 | 6 | 97,8/100,3 |
| ЗГД-31 | 5ГДВ-1 | 8 | 3000 | 3,0-18,0 | 90 | 3 | 3 | 5 | 8 | 15 | 97,0 |
| ЗГД-47 | 4ГДВ-1 | 8 | 3000 | 3,0-18,0 | 91 | 3 | – | 4 | – | – | 97,0 |
| 4ГД-56 | 6ГДВ-2 | 8 | 1600 | 3,15-20,0 | 90 | 4 | 4 | 6 | 6 | 12 | 97,8 |
| 6ГД-11 | – | 8 | 2000 | 3,0-20,0 | 90 | 6 | – | 6 | – | – | 97,8 |
| 6ГД-13 | 6ГДВ-4 | 8 | 3000 | 3,0-25,0 | 93,5 | 6 | 1,25 | 6 | 6 | 6 | 101,3 |
| 10ГД-35 | 6ГДВ-6 | 16/25 | 3000 | 5,0-25,0 | 91 | 10 | 2 | 6 | 8 | 10 | 98,8 |
| – | 6ГДВ-7 | 16 | – | 5,0-25,0 | 92 | – | 2,5 | 6 | 6 | 20 | 99,8 |
| – | 6ГДВ-9 | 16 | – | 5,0-25,0 | 91 | – | 2 | 6 | 10 | 20 | 98,8 |
| 10ГД-35Б | 10ГДВ-2 | 16 | 2800 | 5,0-25,0 | 92 | 10 | 5 | 10 | 10 | 20 | 102,0 |
| 10ГИ-1 | – | 4/8 | 2000 | 2,5-25,0 | 87 | 10 | 10 | 15 | 15 | 25 | 98,8 |
| – | 25ГДВ-1 | 4/8 | 2000 | 2,5-30,0 | 88 | – | – | 25 | – | – | 102,0 |
Сайт управляется системой uCoz
35АС-1, S-90, Kerno и первый советский HI-FI / Sudo Null IT News
Итак, пожалуй, самый легендарный и самый противоречивый продукт советской HI-FI индустрии – акустическая система 35AC-1 (более известная в массы как С-90).
Это были первые советские колонки, достигшие планки HI-FI и ставшие своеобразным символом качественной советской аудиотехники. Более того, это был первый в СССР серийный аудиокомпонент, соответствующий стандарту DIN 45500, следующим стал усилитель Brig.Еще один интересный факт: создателем этой «культовой» системы стал настоящий патриарх советской и латвийской акустики Роланд Керно, получивший ценный опыт на предприятиях Telefunken в годы войны.
Помимо прочего, история создания С-90 связана с современными мифами, которые распространяет один из якобы бывших сотрудников завода «Радиотехника». Остановлюсь на этом мифе отдельно, потому что стараниями этого человека пол рунета принимает его за творца.
Наследие военного времени
Как известно из истории компании «ВЭФ Радиотехника РРР» в 1941 году она вошла в состав крупного немецкого производственного объединения Telefunken. В то время Радиотехника занималась исключительно военными заказами, ремонтом радиопередатчиков, радиоприемников, оптического оборудования и громкоговорителей.
В то непростое для Латвии и мира время на предприятии работал молодой инженер Роланд Керно, который в результате создаст первую в СССР акустическую систему класса HI-FI.Считается, что ценный опыт работы в одной из лучших технических компаний Европы в военное время существенно повлиял на мышление молодого инженера.
По воспоминаниям Лихницкого, который в одной из публикаций упомянул разговор с Керно, известно, что он участвовал в создании 300-мм громкоговорителей и акустических систем для радиоприемников. Среди прочего, Лихницкий упомянул, что Роланду Пауловичу удалось узнать несколько технологических секретов, связанных с диффузорами, говорящими на немецком языке (я бы не спешил использовать информацию из его статьи, чтобы сделать правду в первую очередь, учитывая любовь Лычницкого к мистификациям. ).
Некоторые биографические данные
Получив аттестат о среднем образовании, Роланд поступил на технический факультет Латвийского государственного университета.
В годы оккупации, как я уже писал, выпускница Рижского университета работает на предприятии Telefunken Geratewerk Riga, которое затем приобретает известное ныне название «Радиотехника».После завершения оккупации Роланд Паулович продолжает работать на том же предприятии советским инженером. В то время будущего создателя С-90 можно без преувеличения назвать человеком своего времени.Его инженерные и конструкторские электроакустические решения часто предвосхищали изобретения западных инженеров. В отличие от многих советских разработчиков, Керно не повторял уже созданные образцы, а разрабатывал либо принципиально новую технику, либо просто оригинальную, не уступающую зарубежным аналогам.
В начале 60-х годов Roland предлагал использовать многополосную схему с частотным разделением каналов с использованием пассивного фильтра для достижения высокой точности воспроизведения. Такие системы практически не производились в СССР, а на Западе использовался в основном широкополосный доступ.Это одно из многих инновационных решений, которые найдут свое применение как в советских, так и в западных массовых продуктах уже 1970-1980-х годов.
Обладая фундаментальными знаниями и смелыми техническими решениями, Керно заслужил неофициальное звание патриарха советской электроакустики. Он быстро стал одним из ведущих разработчиков звукового оборудования в ОКБ «Орбита», которое было частью программного обеспечения RRR Radiotehnika VEF.
Предпосылки появления S-90
Как и в случае с первым усилителем Hi-Fi, эта акустическая система не могла появиться на голом энтузиазме.Нужна была воля руководства и т. Н. запланированная потребность. Такая необходимость возникла в 1975 году. На выставке «Связь 1975» были представлены радио «Виктория 003» и фонарик «Аллегро 002».
Представленные образцы были подготовлены к выпуску в течение ближайших 2 лет. С серийным выпуском возникла проблема: не было приличной акустической системы для радиоприемников и плеера, раскрывающей их возможности.
Главным критерием новой акустической системы была мощность. В технических характеристиках для разработчиков указано номинальное значение 35 Вт для каждого канала (т.е. около 100 Вт RMS).
Создание такой системы было заказано конструкторским бюро «Орбита». Керно воспользовался ситуацией и заложил новые требования стандарта HI-FI в техническое задание на акустику. Получив к тому времени несколько патентов на электроакустические изобретения, Керно решил использовать свои работы для создания акустических систем с высокой (по советским меркам) верностью воспроизведения.
Первые шаги – 35АС-1
В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе команды Orbita под руководством Керно, в 1977 году был создан 35AC-1.По сути, это тот же С-90, только немного другой конструкции. Этот динамик был первой системой, соответствующей стандарту Hi-FI. Авторы проекта – Керно Роланд Паулович и Лацис Дзинтарс Артурович.
Для обеспечения достаточного звукового давления была выбрана акустическая конструкция корпуса с фазоинвертором, а для подавления паразитных резонансов от среднечастотного и высокочастотного динамиков их поместили в отдельные замкнутые объемы.
Введение отверстия фазоинвертора на лицевую панель корпуса было достаточно современным, что позволило сэкономить место при размещении динамиков.В системе установлены громкоговорители: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.
Одной из интересных и характерных особенностей акустики является ступенчатая регулировка уровня воспроизведения средних и высоких частот. Регуляторы позволяли изменять звуковое давление и тембральные характеристики в диапазоне от 500 до 5000 Гц и от 5 000 до 20 000 Гц. Каждый блок управления имел три фиксированных положения: 0 дБ, -3 дБ и -6 дБ. Так, в положении «0 дБ» сигнал от фильтра сразу подавался на динамическую головку, а в остальных положениях проходил через соответствующий резистор, который ослаблял его, определяя тем самым частотные и тембральные характеристики звука.
Лучшая колонка в СССР 70-х
Характеристики системы были лучше всех бытовых образцов, выпускавшихся на тот момент в СССР. Многие авторы, хорошо знакомые с западными ораторами того периода, говорят, что эта советская разработка превосходила некоторые образцы аналогичной техники из США и Европы, однозначно уступая только японским разработкам.
- Паспортная мощность – 90 Вт.
- Номинальная мощность – 35 Вт.
- Номинальное электрическое сопротивление составляет 4 Ом (8 Ом).
- Диапазон воспроизводимых частот 31,5 … 20000 Гц (+ -4 дБ).
- Номинальное звуковое давление – 1,2 Па.
- Гармонические искажения динамика при уровне звукового давления 90 дБ на частотах:
250–1000 Гц: 2%
1000–2000 Гц: 1,5%
2000–6300 Гц: 1%- Габаритные размеры колонок – 360х710х285 мм.
- Масса АУ – 30 кг.
Этот пугающе горбатый график АЧХ для советской техники 70-х годов был недостижимым эталоном.
Спустя два года 35АС-1 с измененной конструкцией начала выпускаться «Радиотехникой» как самостоятельный продукт под названием С-90. В акустических характеристиках С-90 существенных изменений не произошло – это была практически такая же колонка с новым названием. Более поздние версии динамиков S-90B и S-90D отличались увеличением частотного диапазона, индикацией перегрузки электрического динамика и новым обновленным дизайном корпуса.
Радость и проклятие советского меломана
Как и любая другая система, 35AC-1 не была лишена недостатков.Придирчивые аудиофилы часто жалуются на гулкий характер низкой неестественной передачи звука и бесполезность тембровых фильтров при низкой когерентности системы усилителя.
Специалисты отмечают несовершенство конструкции фильтра.
Между тем высокая мощность АС (которая многих привлекала в этой системе) и присущая советской технике простота оставляли возможность для опытных радиолюбителей вносить улучшения и усовершенствования.
Неожиданный «создатель»
Прошли десятилетия, выпуск легендарной системы прекратился в начале девяностых, все основательно забыли о тех, кто ее создал.В Латвии, конечно, вспомнили, Roland
. Керно продолжал карьеру инженера почти до самой смерти, стал членом Латвийского акустического общества. Инженер умер в 2003 году. Но в России, куда до распада СССР поставлялась львиная доля С-90, об этом забыли.
Так, в 2014 году на канале компании Alex Audio появился видеоролик телекомпании «Эксперт ТВ», в котором Александр Ян-Беляевский, член Российской академии естественных наук (основатель Alex Audio), назван автором акустическая система S-90.Говорят, АС была разработана в 80-х годах, когда Ян-Беляевский якобы работал на Радиотехническом заводе.
Информации о том, что он действительно работал в сети, нет. Помимо рассказа самого Ян-Беляевского, я цитирую здесь, где он упоминает, что он разработал фильтр для С-90:
«В далеком и безоблачном 1975 году в СССР повсеместно продавалась акустика 35АС – 35 Вт. (по международным стандартам 70 Вт.), который выпускали все фабрики и Рижский завод Попова не стал исключением …(авторская типографика сохранена; согласно nnm2.com/blogs/etam)Акустику можно делать на слух. «Как это было на самом деле!», – говорит автор S-90
. Мне тогда было 14 лет, я работал в радиотехническом кружке в г. Кожухово, метро Автозаводская, под руководством Павла Иконникова. Родители были знакомы с главным инженером Рижского завода Цудечкисом: «Он был весь мудрый», «Инициативный человек – он привносил все новое и новое, весь завод держался на нем!».
Для себя, для дома, сделал акустическую систему на основе рижских колонок – «Цудечкис видел это в моем доме!», Первое, что он сказал: «Это то, что мне нужно – у меня есть целая КБ (Дизайн офис подчинен, и все бесполезно! »
Акустику можно сделать на слух.« Как это было на самом деле! », – говорит автор S-90« Во всем мире – меня считают основателем прототипа колонки S -90, который был создан в 1979 году, в 1980 году запущен в серию ».
Поехали в Ригу на завод, прошли все отделы: инженеры, конструкторы, техники.Цудечкис отдал приказ: «Это тот парень, который скажет и сделает!». И все получилось, представьте – мне было 14 лет, рисовали, писали, считали, мои фильтры сделали … Прототип был готов! Акустику можно делать на слух. «Как было на самом деле!», – говорит автор S-90 –Сначала все собирали с «лысины» – я собирал фильтры, не зацикливаясь на замерах, и вот долгожданный момент – S-90 был помещен в звуковую камеру и расчеты Цудечкиса полностью оправдались – почти идеальный график, «Вы все это знаете», все были в шоке! Я понял одно: «Акустику можно делать на слух!».Помимо S-90, я разработал колонки S-30, и все новые модели сразу запустили в серию. Мне дали пару С-30, и я вернулся в Москву. »
Ян-Беляевский тоже подписан довольно пафосно:
Всегда Ваш – изобретатель С-90.
С уважением, академик РАЕН
, генеральный директор ООО «АЛЕКС»,
Ян-Беляевский Александр Владимирович
Интересно, что сам Ян-Беляевский родился в 1965 году.Те. 35AC-1 он якобы разработал за 11 лет. Кстати, в 1978 году (15.01.1978) ОКБ «Орбита» был получен патент № 00588661 на разработку акустической системы 35АС-1 (С-90). Авторами, упомянутыми в патенте, являются Керно Роланд Паулович и Ласис Дзинтарс Артурович, что полностью исключает возможность какого-либо отношения Яна-Беляевского к этой разработке в 80-е годы.
Итого
По сей день многие менее искушенные меломаны используют C-90 в качестве домашней акустики.Есть и коллекционеры, для которых эти советские колонки разных серий представляют коллекционную ценность. Российские производители акустических систем, в том числе Aleks Audio и Arslab, создают ностальгические клоны S-90. Энтузиасты с руками из нужного места и знанием акустики регулярно выкладывают варианты переделки знаменитой легенды советского колонностроения.
Создатель этой колонки Роланд Керно из всех инженеров послевоенного периода внес, пожалуй, самый впечатляющий вклад в советскую электроакустику.Он запатентовал более 10 изобретений, разработал практически все акустические системы, выпускаемые заводом VEF Radiotehnika RRR с 1940-х годов, что составляет около 30% всех акустических систем, выпускаемых в СССР после 1940-х годов.
Современники инженера говорили о нем следующее:
Это уникальный человек, всю ту «акустику», которую «Радиотехника» производит с конца 40-х годов, он разработал. Одним из первых он придумал сам принцип: взять несколько динамиков, отвечающих за узкую полосу частот, и разделить их специальными фильтрами.Но Роланд Паулович считал, что невозможно собрать настолько исчерпывающую информацию, чтобы все было предсказуемо на бумаге.
В этой работе всегда останется момент творчества …
Джинсы
В нашем каталоге представлен широкий ассортимент высококачественных акустических систем.
newegg nvidia 3080
0,9 типично) Блок питания PFC, видеокарта ASUS TUF Gaming GeForce RTX 3080 TUF-RTX3080-O10G-GAMING, ASUS ROG Strix GeForce RTX 3080 DirectX 12 ROG-STRIX-RTX3080-O10G-GAMING 10 ГБ 320 -Бит GDDR6X PCI Express 4.0 x16 HDCP Ready, игровой ПК ABS Gladiator – Intel i9 10850K – ASUS ROG Strix RTX 3080 10 ГБ – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – Corsair h215i RGB Platinum 280MM AIO, ABS Gladiator Gaming ПК – Intel i9 10850K – GeForce RTX 3080 – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – RGB 240 мм AIO, Skytech Shiva Gaming ПК Настольный ПК – AMD Ryzen 5 5600X 3,7 ГГц, RTX 3080 10 ГБ GDDR6X, 16 ГБ DDR4 3200, 1 ТБ NVMe SSD, материнская плата B550, блок питания Gold 750 Вт, AC WiFi, 64-разрядная версия Windows 10 Home, GIGABYTE GeForce RTX 3080 DirectX 12 Ultimate GV-N3080GAMING OC-10GD 10 ГБ 320-разрядная GDDR6X PCI Express 4.0 x16 ATX, игровой ПК ABS Gladiator – Intel i9 9900K – GeForce RTX 3080 – 16 ГБ DDR4 3000 МГц – 1 ТБ Intel M.2 NVMe SSD, игровой настольный компьютер MSI MEG Trident X 10TE-1281US Intel Core i7 10-го поколения 10700K (3,80 ГГц) 32 ГБ DDR4 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home, 64-разрядная, игровой ПК Gladiator с ABS – Intel i7 10700K – GeForce RTX 3080 – G.Skill TridentZ RGB 16 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – Cooler Master MasterLiquid Игровой ПК ML240L RGB V2, ABS Gladiator – Intel i9 10850K – ASUS TUF GeForce RTX 3080 OC 10GB – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – RGB AIO 240 мм, игровой настольный ПК ASUS ROG Strix G35CZ, GeForce RTX 3080, Intel Core i9-10900KF с заводским разгоном, 32 ГБ оперативной памяти DDR4, 1 ТБ PCIe SSD + 1 ТБ HDD, Два отсека для твердотельных накопителей с горячей заменой, Windows 10 Pro, G35CZ-XH988, игровой ПК ABS Gladiator – Intel i9 10850K – ASUS ROG Strix RTX 3080 10 ГБ – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – ASUS ROG Strix LC 240 RGB AIO Cooler, ASUS TUF Gaming Видеокарта NVIDIA GeForce RTX 3080 TUF-RTX3080-10G-GAMING, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080EAGLE OC-10GD 10GB 320-Bit GDDR6X PCI Express 4.0 x16 ATX, игровой настольный компьютер CLX SET – процессор Intel Core i9 10850K, память DDR4 64 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 1 ТБ, жесткий диск 6 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, настольный компьютер MSI Gaming MEG Trident X 10TE-1467US Intel Core i9 10-го поколения 10900K (3,70 ГГц) 32 ГБ DDR4 1 ТБ HDD 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home 64-разрядная, игровой настольный компьютер CLX SET – процессор Intel Core i7 10700, 32 ГБ памяти DDR4, NVIDIA GeForce Графика RTX 3080, твердотельный накопитель 480 ГБ, жесткий диск 3 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, игровой рабочий стол CLX SET – процессор AMD Ryzen 9 3900X, память DDR4 16 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель на 240 ГБ, жесткий диск 2 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, MSI GeForce RTX 3080 DirectX 12 RTX 3080 VENTUS 3X 10G OC 10 ГБ 320-разрядная GDDR6X PCI Express 4.0, видеокарта с поддержкой HDCP, MSI GeForce RTX 3080 DirectX 12 RTX 3080 GAMING X TRIO 10G 10GB 320-bit GDDR6X PCI Express 4.0 HDCP Ready видеокарта, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080VISION OC-10GD 10GB 320-Bit GDDR6X PCI Express Видеокарта 4.0 x16 ATX, MSI Gaming Desktop Aegis RS 10TE-081US Intel Core i7 10-го поколения 10700K (3,80 ГГц) 16 ГБ DDR4 2 ТБ HDD 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home 64-разрядная, игровой настольный компьютер CLX SET – Intel Процессор Core i5 10400, память DDR4 16 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 240 ГБ, жесткий диск 2 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080GAMING OC-10GD 10 ГБ 320-разрядная плата GDDR6X PCI Экспресс 4.0 x16 ATX, видеокарта EVGA GeForce RTX 3080 XC3 GAMING, 10G-P5-3883-KR, 10 ГБ GDDR6X, охлаждение iCX3, светодиод ARGB, металлическая задняя панель, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080EAGLE-10GD 10 ГБ, 320 бит Видеокарта GDDR6X PCI Express 4.0 x16 ATX, видеокарта EVGA GeForce RTX 3080 XC3 ULTRA GAMING, 10G-P5-3885-KR, 10 ГБ GDDR6X, охлаждение iCX3, светодиод ARGB, металлическая задняя панель, RTX Theater: Cyberpunk 2077 Ray Tracing с Gigabyte GeForce RTX 3080, Требования к питанию для графических процессоров NVIDIA Geforce RTX серии 30, Nvidia представляет игровые ноутбуки RTX с мобильными графическими процессорами 3060, 3070 и 3080.Newegg заявляет, что принимает все возможные меры, чтобы остановить поток видеокарт к скальперам, заявляя, что уже остановил «десятки миллионов» ботов во время запуска RTX 3080. Сопутствующая Nvidia GeForce RTX 3080… Чем новая NVIDIA RTX 3060 сочетается с картами RTX 20-й серии? После объявления о пополнении запасов тонны людей вышли онлайн, чтобы купить продукцию. Этот субреддит является управляемым сообществом и не представляет NVIDIA ни в каком качестве, если не указано иное. Видеокарты Nvidia RTX 3080 начинаются с процессора Intel i9 10850K за 700 долларов, графического процессора ASUS ROG Strix RTX 3080 10 ГБ, G.Skill TridentZ RGB 32GB DDR4 3200MHz, 1TB Intel M.2 NVMe SSD, ASUS ROG Strix LC 240 RGB AIO Cooler (доступен предзаказ) 2… Newegg… Интернет-магазин Newegg вчера на короткое время провел розыгрыш CPU и GPU, который давал небольшой шанс. … самые востребованные технологии, включая процессоры AMD Ryzen 5000 и видеокарты Nvidia RTX 3080. Descubre y Comparte los mejores GIFs, en Tenor. Этот субреддит является управляемым сообществом и не представляет NVIDIA ни в каком качестве, если не указано иное. Nvidia GeForce… Это ужасная система.Newegg решила продать несколько единиц высококачественных видеокарт, имеющихся на складе, с помощью розыгрыша счастливых розыгрышей. Графические процессоры NVIDIA RTX 3080: MSI Gaming X Trio 10G и ASUS Strix O10G, RTX Theater: трассировка лучей в реальном времени Fortnite с помощью NVIDIA RTX 3080, процессоры AMD Ryzen 9 серии 5000: запуск тестов, характеристики и функции графических процессоров серии NVIDIA RTX 30 : ASUS, Gigabyte, MSI и EVGA, AMD Radeon RX 6000-Series Graphics: Подробности объявления, GIGABYTE AORUS GeForce RTX 3080 DirectX 12 GV-N3080AORUS M-10GD 10GB 320-Bit GDDR6X PCI Express 4.0 x16 Видеокарта ATX. Newegg… Nvidia 3080 FE RMA испытал. Недавно я получил свой 3080 FE после того, как отправил его для RMA, поэтому я подумал, что поделюсь своим опытом, если кому-то понадобится справочная информация. 25 октября 2017 г. 1916 3080-е на Newegg shuffle – это слишком дорогие “OC” платы, и они заставляют вас покупать глупые материнские платы с ними. Место для всего, NVIDIA, поговорим о новостях, драйверах, слухах, графических процессорах, отрасли, покажи свою сборку и многое другое. Это был самый популярный выбор среди новых видеокарт и, следовательно, самый быстро продаваемый.Автор: 2 месяца назад. Newegg решает проблему нехватки видеокарт Nvidia RTX 30 с помощью этого гениального решения. Обновление 17 сентября, 12:08 по восточному времени: добавлены Newegg и кажущееся подтверждение Nvidia времени начала приема заказов в 6 утра по тихоокеанскому времени. GeForce RTX ™ 3080 обеспечивает высочайшую производительность, которую так жаждут геймеры, благодаря Ampere – архитектуре NVIDIA RTX 2-го поколения. IPASON – Игровой настольный компьютер – 10900K 10 ядер, до 5,3 ГГц – RTX 3080 10 ГБ – SSD-накопитель NVMe 1 ТБ -G.SKILL Trident Z RGB 32 ГБ (16 * 2) DDR4 3600 МГц – Домашняя Windows 10 – Игровой ПК, новейшая версия HP OMEN 30L NVIDIA RTX 2021 г. Настольный компьютер 3080 Gaming (Intel i9-10850K с жидкостным охлаждением RGB, Z490 Mobo, блок питания Platinum 750 Вт, Windows 10 Pro, твердотельный накопитель NVMe 1 ТБ + жесткий диск 2 ТБ, ОЗУ HyperX RGB 32 ГБ), настольный ПК MSI MEG Aegis Ti5 10TE Black (Intel i9- 10900K, 10 ядер, 32 ГБ ОЗУ, 4 ТБ PCIe SSD, NVIDIA RTX 3080, Wi-Fi, Bluetooth, 1xHDMI, 3 порта дисплея (DP), клавиатура с подсветкой, Win 10 Home), настольный ПК MSI MEG Aegis Ti5 10TE (Intel i9-10900K 10 -Ядро, 64 ГБ ОЗУ, 2 ТБ м.2 SATA SSD + 6 ТБ HDD (3,5), NVIDIA RTX 3080, Wi-Fi, Bluetooth, 1xHDMI, 3 порта дисплея (DP), клавиатура с подсветкой, Win 10 Pro), MSI Gaming Desktop MEG Aegis Ti5 10TE-036US Intel Core i9 10-го поколения 10900K (3,70 ГГц) 32 ГБ DDR4 2 ТБ HDD 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home 64-бит, MSI GeForce RTX 3080 RTX 3080 SUPRIM X 10G 10GB 320-битная видеокарта GDDR6X, ZOTAC GAMING GeForce RTX 3080 Trinity OC 10GB GDDR6X 320-битная игровая видеокарта PCIE 4.0, 19 Гбит / с, улучшенное охлаждение IceStorm 2.0, RGB-подсветка SPECTRA 2.0, ZT-A30800J-10P, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080EAGLE OC-10GD 10 ГБ 320-битный GDDR6X PCI Express 4.0 x16 ATX и GIGABYTE GP-P850GM 850W ATX 12V v2.31 Сертифицированный 80 PLUS GOLD полностью модульный активный (> 0,9) блок питания PFC, видеокарта ASUS TUF Gaming GeForce RTX 3080 TUF-RTX3080-O10G-GAMING, ASUS ROG Strix GeForce RTX 3080 DirectX 12 ROG-STRIX-RTX3080-O10G-GAMING Видеокарта 10 ГБ, 320-бит GDDR6X PCI Express 4.0 x16 HDCP, игровой ПК ABS Gladiator – Intel i9 10850K – ASUS ROG Strix RTX 3080 10 ГБ – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – Corsair h215i RGB Platinum 280MM AIO, игровой компьютер ABS Gladiator – Intel i9 10850K – GeForce RTX 3080 – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – RGB 240 мм AIO, Skytech Shiva Gaming PC Настольный ПК – AMD Ryzen 5 5600X 3,7 ГГц, RTX 3080 10 ГБ GDDR6X, 16 ГБ DDR4 3200, 1 ТБ NVMe SSD, материнская плата B550 , 750 Вт Gold PSU, AC WiFi, 64-разрядная версия Windows 10 Home, GIGABYTE GeForce RTX 3080 DirectX 12 Ultimate GV-N3080GAMING OC-10GD 10 ГБ 320-разрядная видеокарта GDDR6X PCI Express 4.0 x16 ATX, игровой компьютер ABS Gladiator – Intel i9 9900K – GeForce RTX 3080 – 16 ГБ DDR4 3000 МГц – 1 ТБ Intel M.2 NVMe SSD, MSI Gaming Desktop MEG Trident X 10TE-1281US Intel Core i7 10-го поколения 10700K (3.80 ГГц) 32 ГБ DDR4 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home, 64-разрядная версия, ABS, игровой ПК Gladiator – Intel i7 10700K – GeForce RTX 3080 – G.Skill TridentZ RGB 16 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – Cooler Master MasterLiquid ML240L RGB V2, ABS Gladiator Gaming PC – Intel i9 10850K – ASUS TUF GeForce RTX 3080 OC 10GB – G.Skill TridentZ RGB 32GB DDR4 3200MHz – 1 ТБ Intel M.2 NVMe SSD – RGB AIO 240MM, ASUS ROG Strix G35CZ Gaming Настольный ПК, GeForce RTX 3080, Intel Core i9-10900KF с заводским разгоном, 32 ГБ оперативной памяти DDR4, 1 ТБ PCIe SSD + 1 ТБ HDD, два отсека для SSD с горячей заменой, Windows 10 Pro, G35CZ-XH988, игровой ПК ABS Gladiator – Intel i9 10850K – ASUS ROG Strix RTX 3080 10 ГБ – G.Skill TridentZ RGB 32 ГБ DDR4 3200 МГц – 1 ТБ Intel M.2 NVMe SSD – кулер ASUS ROG Strix LC 240 RGB AIO, игровая видеокарта ASUS TUF NVIDIA GeForce RTX 3080 TUF-RTX3080-10G-GAMING, игровой рабочий стол CLX SET – Intel Core i9 10850K Процессор, память DDR4 64 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 1 ТБ, жесткий диск 6 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, игровой настольный компьютер MSI MEG Trident X 10TE-1467US Intel Core i9 10-го поколения 10900K (3,70 ГГц) 32 ГБ DDR4 1 ТБ HDD 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home, 64-разрядная, игровой настольный компьютер CLX SET – процессор Intel Core i7 10700, память DDR4 32 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 480 ГБ, жесткий диск 3 ТБ, Wi-Fi, Windows 10 Home, 64-разрядная версия, игровой настольный компьютер CLX SET – процессор AMD Ryzen 9 3900X, память DDR4 16 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 240 ГБ, жесткий диск 2 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, MSI GeForce RTX 3080 DirectX 12 RTX 3080 VENTUS 3X 10G OC 10 ГБ 320-бит GDDR6X PCI Express 4.0, видеокарта с поддержкой HDCP, MSI GeForce RTX 3080 DirectX 12 RTX 3080 GAMING X TRIO 10G 10GB 320-bit GDDR6X PCI Express 4.0 HDCP Ready видеокарта, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080VISION OC-10GD 10GB 320-Bit GDDR6X PCI Express Видеокарта 4.0 x16 ATX, MSI Gaming Desktop Aegis RS 10TE-081US Intel Core i7 10-го поколения 10700K (3,80 ГГц) 16 ГБ DDR4 2 ТБ HDD 1 ТБ SSD NVIDIA GeForce RTX 3080 Windows 10 Home 64-разрядная, игровой настольный компьютер CLX SET – Intel Процессор Core i5 10400, память DDR4 16 ГБ, графика NVIDIA GeForce RTX 3080, твердотельный накопитель 240 ГБ, жесткий диск 2 ТБ, Wi-Fi, 64-разрядная версия Windows 10 Home, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080GAMING OC-10GD 10 ГБ 320-разрядная плата GDDR6X PCI Экспресс 4.0 x16 ATX, видеокарта EVGA GeForce RTX 3080 XC3 GAMING, 10G-P5-3883-KR, 10 ГБ GDDR6X, охлаждение iCX3, светодиод ARGB, металлическая задняя панель, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080EAGLE OC-10GD 10 ГБ 320- Видеокарта Bit GDDR6X PCI Express 4.0 x16 ATX, GIGABYTE GeForce RTX 3080 DirectX 12 GV-N3080EAGLE-10GD 10 ГБ 320-битная видеокарта GDDR6X PCI Express 4.0 x16 ATX, видеокарта EVGA GeForce RTX 3080 XC3 ULTRA GAMING, 10G-P5-3885- KR, 10 ГБ GDDR6X, охлаждение iCX3, светодиод ARGB, металлическая задняя панель, RTX Theater: Cyberpunk 2077 Ray Tracing с Gigabyte GeForce RTX 3080, требования к питанию для графических процессоров NVIDIA Geforce RTX 30-й серии, Nvidia представляет игровые ноутбуки RTX с мобильными устройствами 3060, 3070 и 3080 графических процессоров.0 1 минута на чтение. Закрывать. И похоже, что веб-сайты оверклокеров и сканеров, двух основных ПК … Это волнение достигло апогея вчера, когда Nvidia RTX 3080 поступила в продажу и была быстро распродана за считанные минуты. Востребованный графический процессор будет среди многих труднодоступных компонентов Nvidia, которые появятся на складе в течение ограниченного времени. Newegg продает NVIDIA RTX 3080 с ASUS Strix Z590 за 1179 долларов через Lucky Draw Event Areej 22 января 2021 г. 0 1 минута чтения Newegg решила продать несколько единиц высокопроизводительных видеокарт, имеющихся на складе, через счастливые розыгрыши.Цены на видеокарты Nvidia RTX 3000 на eBay становятся безумными. Торговые посредники на eBay подняли среднюю цену на видеокарту Nvidia RTX 3080 до… К сожалению, продолжающаяся нехватка новейших графических карт для ПК приводит к тому, что цены на графические процессоры Nvidia RTX 3000 резко падают. взлетайте до тревожных высот на eBay .. Nvidia GeForce RTX 3060 пополняет запасы обновлений от Amazon, Best Buy, Newegg и других. Т3. Новая видеокарта Nvidia RTX 3080 поступила в продажу 17 сентября, но новый графический процессор за 699 долларов быстро разошелся практически повсюду.Найдите на Newegg.com nvidia rtx 3080. Вопрос. Получите быструю доставку и первоклассное обслуживание клиентов. Графический процессор NVIDIA RTX 3080 был первой видеокартой 30-й серии, которую NVIDIA выкупила. Newegg запустила Shuffle, лотерейную систему, в которой победители получают возможность купить такие востребованные товары, как PS5 и Nvidia GeForce RTX 3080. Newegg говорит, что геймеры, пытающиеся купить новую видеокарту NVIDIA GeForce RTX 3080: у нас было больше трафика, чем утром Черная пятница. Т3. Теперь у newegg есть предварительные заказы на 3080 готовых компьютеров, которые будут доступны в начале следующего месяца, может быть, через 2-3 недели.Тем не менее, Newegg также вызывает у покупателей много неудобств, отправляя карты без важнейшей защитной розничной упаковки, и они неизбежно оказываются поврежденными. Получите быструю доставку и первоклассное обслуживание клиентов. Однако Newegg… Просмотр сделки. Графические процессоры NVIDIA RTX 3080: MSI Gaming X Trio 10G и ASUS Strix O10G, RTX Theater: трассировка лучей в реальном времени Fortnite с помощью NVIDIA RTX 3080, процессоры AMD Ryzen 9 серии 5000: запуск тестов, характеристики и функции графических процессоров серии NVIDIA RTX 30 : ASUS, Gigabyte, MSI и EVGA, AMD Radeon RX 6000-Series Graphics: Подробности объявления, GIGABYTE AORUS GeForce RTX 3080 DirectX 12 GV-N3080AORUS M-10GD 10GB 320-Bit GDDR6X PCI Express 4.0 x16 Видеокарта ATX. Возможно, очередь EVGA или лотерея Newegg пройдут. Сегодня Nvidia выпустила видеокарту GeForce RTX 3060, но у вас было бы чертовски много времени, чтобы ее найти. От 699 долларов. Newegg перечисляет 22 различных пакета для флагмана Nvidia RTX 3080, девять различных пакетов для RTX 3090 и 32 пакета для AMD Radeon RX 6800 XT и 6900 XT. Драма последовала, когда вчера Gigabyte выпустила на розничный рынок свою первую видеокарту GeForce RTX 3080 под брендом AORUS.Newegg продолжает говорить, что 3080 капель в определенное время действительно случаются. Возможно, вас ждет неприятный сюрприз. Скальперы теперь берут с людей более 2000 долларов за владение Nvidia RTX 3080 ?. Compra Libros SIN IVA en Buscalibre. … Вы можете поддерживать скорость, пополняя запасы RTX 3080, используя Nvidia RTX 3080 от T3… DisplayPort: 3 x DisplayPort HDMI: 1 x HDMI Производитель чипсета: NVIDIA GPU серии: NVIDIA GeForce RTX 30 Series Номер модели: RTX3080 SUPRIM X 10G Номер позиции : N82E16814137609 Политика возврата: Только замена. Политика возврата 1139 долларов США.99 – Он построен с улучшенными ядрами RT и тензорными ядрами, новыми потоковыми мультипроцессорами и сверхбыстрой памятью G6X для потрясающего игрового процесса. Nvidia RTX 3080 на Newegg Все карты RTX 3080 в данный момент отсутствуют на складе, но вы можете выбрать «Автоматическое уведомление», когда товар снова появится на складе. Где найти графический процессор Nvidia начального уровня серии RTX 3000 в наличии? Сборщик налогов Западного Гринвича, Jcpenney Sheets Deep Pocket, Серебряный серфер Джоббер, Приложение Love Food Hate Waste, Механизм слепого наклона Home Depot, Карта Давдейла, Вис и Рамин, Дома для престарелых Бьюдли, “/>
Saltar al contenido div { дисплей: нет! важно; } .сторона-заголовок-стилизация-обертка. side-header-background-image, .side-header-style-wrapper .side-header-background-color, .side-header-styling-wrapper .side-header-border { отображение: блок! важно; } ]]>| QSFP-40GD-LR | 40GBASE-LR 10 км SMF 1310 нм QSFP + | $ 1 249,95 | |||||||
| MMF 850 нм QSFP + | 399 долл. США.95 | ||||||||
| SFP-10GD-ER | 10GBASE-ER 40 км SMF 1550 нм SFP + | $ 749,95 | |||||||
| SFP-10GD14101 LR | SFP-10GD1410 14 LR | SFP-10GD1410 14 LR 901,99 | |||||||
| SFP-10GD-LRM | 10GBASE-LRM 220 м MMF 1310 нм SFP + | 399,95 долл. США | |||||||
| SFP-10GD-ZR | 10GBASE-ZR 70 км SMF 1550 нм SFP + | $ 999.95 | |||||||
| SFP-GD-SM40 | |||||||||
| SFP-GD-GD-9014-BD-341 1000 км UXF-GD-BD-GD-BD-901 1000-BD-341 90 км / 1490 нм SFP | $ 69,95 | ||||||||
| SFP-GD-BD35 | 1000BASE-BX-U Двунаправленный 40 км SMF 1310 нм / 1550 нм SFP | G4014 B | |||||||
| 1000BASE-BX-D Двунаправленный 40 км SMF 1490/1310 нм SFP | $ 149.95 | ||||||||
| SFP-GD-BD53 | 1000BASE-BX-D Двунаправленный 40 км SMF 1550 нм / 1310 нм SFP | 299,95 долл. США | |||||||
| BFP 1000- | |||||||||
| BFP U двунаправленный 40 км SMF 1310 нм / 1490 нм SFP | $ 149,95 | ||||||||
| SFP-GD-BX34TH | 1000BASE-BX-U Двунаправленный 20 км SMF 131014/1490 нм 9013 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 9013 | SFP-GD-BX43 | 1000BASE-BX-D Двунаправленный SMF 20 км, 1490 нм / 1310 нм SFP | $ 69.95 | |||||
| SFP-GD-BX43TH | 1000BASE-BX-D Двунаправленный 20 км SMF 1490 нм / 1310 нм SFP | $ 69.95 | |||||||
| SFP | |||||||||
| $ 149,95 | |||||||||
| SFP-GD-EZX | 1000BASE-ZX 120 км SMF 1550 нм SFP | $ 269,95 | |||||||
| $ 49.95 | |||||||||
| SFP-GD-MMX | 1000BASE-SX 2 км SMF 1310 нм SFP | $ 79,95 | |||||||
| SFP-GD-14 MXB | SFP-GD14 MXB | ||||||||
| SFP-GD-XD | 1000BASE-LH 40 км SMF 1550 нм SFP | $ 149,95 | |||||||
| SFP-GD-ZX148 | SFP-GD-ZX | 1000 км B | |||||||
| XFP-10GD-LR | 10GBASE-LR 10 км SMF 1310 нм XFP | $ 249.95 | |||||||
| XFP-10GD-SX | 10GBASE-SR 300m MMF 850nm XFP | $ 149.95 | |||||||
| $ | XFP-10GED14 SM14 | XFP-10GED14 ER2 | – -10GED-14 IR2 -90-90-901
Низкочастотный динамик для 35ac 1
В этой статье я расскажу вам о трехполосной акустической системе 35AC-1, которая предназначена для качественной «прослушки» звука на хорошей аппаратуре.
35АС-1 были произведены сразу в СССР в 1977 году и использовались для оснащения радиоприемника и электрофона Аллегро 002, впервые были показаны на выставке «Связь-75».На тот момент акустика 35АС-1 была одной из лучших не только среди отечественной акустики, но и звучала намного лучше, чем акустические системы различных зарубежных фирм.
После выпуска этой колонки под индексом выпускался и 35AC-212, кстати, параллельно выпускался и 35AC-1.
Внешний и внутренний вид динамика … В этих колонках «35АС-1» используются динамики прямого излучения: – 30ГД-1-25, среднечастотные – 15ГД-11-120 и высокочастотные – 10ГД- 35-3000.Однако объем «35АС-1» составляет 75 дм3.
Эта акустика имеет 2 ступенчатых регулятора уровня средних и высоких частот. Причем оба регулятора на 35AC-1 имеют 3 положения: «Максимум», «Норма» и «Минимум». Кстати, в положении «Максимум» сигнал подается не сразу, а на среднечастотный динамик – через специальный уравнительный резистор звукового давления. В положениях «Нормальный» и «Минимум» сигнал ослабляется относительно положения «Максимум» на 3 дБ и 6 дБ (в два раза) соответственно.
Кстати, включение регулятора в акустике 35AC-1 меняет тембр звука. Решетки в 35AC-1 должны быть удалены для работы переключателей.
Outcomes … 3-полосная акустика – «35АС-1», разработанная в начале 1977 года в КБ «Орбита», а также известное программное обеспечение стало вторым динамиком, в большой серии – «S». -90 “. На тот момент звучание 35АС-1 было лучшим среди советских колонок, не уступая большинству. В настоящее время востребована и акустика 35AC-1, после небольших доработок / переделок звучит очень хорошо.Не стоит всячески принижать и унижать советскую технику, ведь это ваша история, это история России и положение дел. Рекомендуется для начинающих со средним уровнем звука!
Вы можете скачать фото, схемы акустики, размер 1.91 Мб !!! Надеюсь, что статья “35AC-1” немного помогла.
Пожалуйста, оставьте комментарии ниже, чтобы я мог к вам вернуться.
Не бойся меня и прибавь к
Производитель : ПО «Радиотехника», Рига.AU производился с начала 1977 года и использовался для комплектации радиостанции Viktorija 003 и электрофона Allegro 002. Впервые мяч был показан на выставке «Связь-75». На тот момент она была лучшей не только среди отечественных колонок, но и звучала лучше, чем многие колонки зарубежных фирм.
Назначение : Акустическая система 35AC-1 предназначена для высококачественного воспроизведения звуковых программ в сочетании с различными видами бытовой радиоаппаратуры.
Технические характеристики:
3-полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 30-20 000 Гц
Частотная характеристика в диапазоне 100-8000 Гц: ± 4 дБ
Среднее стандартное звуковое давление: 0.1 Па
Сопротивление: 4 Ом
Минимальное значение импеданса: 3,2 Ом
Номинальная мощность: 35 Вт
Предельная (заводская табличка) мощность: 70 Вт
Установленных динамиков:
LF: 30GD-1-25
Среднечастотный диапазон: 15ГД-11-120
ВЧ: 10ГД-35-3000
Размеры (ВxШxГ): 70x36x28 см
1 – звуковое давление, 2 – полное сопротивление
Описание:
Акустическая коробка 35AC-1 изготовлена из фанеры толщиной 10 мм.Низкочастотный динамик установлен на передней части ящика, а среднечастотный и высокочастотный динамики – на декоративной рамке из алюминиевого сплава. Фальшпанель, в свою очередь, устанавливается на передний борт ящика. Расположение головок на перегородке определяет направленность акустической системы. Задняя стенка акустической коробки плотно скреплена, все щели в стыках стен тщательно зашпаклеваны. Головки твитера и среднечастотника прикрыты крышкой, набитой ватой. Это необходимо для получения замкнутой громкости в корпусе динамика для НЧ-головки, а также для исключения влияния НЧ-головки на СЧ.
Акустическая система 3-х полосная закрытого типа с акустическим фазоинвертором. В его деревянном ящике находятся три круглых динамика прямого излучения и блок фильтра. Лицевая сторона ящика, на котором установлены переключатели ступенчатой регулировки громкости, также звуковой сигнал средних и высоких частот, прикрыта декоративной панелью. В акустической системе используются следующие громкоговорители: Гр1 низкочастотный типа 30ГД-1-25; Гр2 – среднечастотный типа 15ГД-11А-120 и Гр3 – высокочастотный типа 10ГД-35-3000.Все громкоговорители включены с учетом полярности выводов их звуковых катушек для обеспечения синфазной работы. Напряжение звуковой частоты на каждую головку подается через соответствующее звено банка фильтров, которое определяет полосу частот (канал), в которой эта головка работает.
Съемная декоративная панель представляет собой акустически прозрачную радиоткань, натянутую на раму. Эта панель крепится к корпусу динамика с помощью репейных защелок.При прослушивании программ высокого качества или большой мощности, а также при необходимости управлять регуляторами тембра акустической системы необходимо снимать декоративную панель. Штекер для подключения акустической системы к усилителю электрического микрофона обеспечивает синфазную работу двух акустических систем 35AC-1.
Внутренние поверхности стенок акустической коробки (боковые и верхние) покрыты звукопоглощающим материалом (ватой). Наличие этого материала снижает амплитуду стоячих волн в замкнутом объеме бокса и тем самым обеспечивает линейность частотной характеристики звукового давления акустической системы в области низких частот звукового сигнала.
Как отмечалось выше, акустическая система 35AC-1 имеет акустический фазоинвертор; На лицевой панели бокса закреплена фазоинверторная трубка из пластика. Фазоинвертор настроен на частоту 30 Гц и обеспечивает повышение АЧХ звукового давления на этой частоте на 3-4 В, что дает небольшое расширение диапазона воспроизводимых частот. В верхней части фазоинвертора закреплен металлический держатель с небольшим кусочком тонкой и мягкой ткани, чтобы ослабить прослушивание нежелательных обертонов.
Трубка фазоинвертора:
Снятие декоративной панели осуществляется следующим образом: надавите пальцами на боковые выступающие края панели в ее верхней части и, потянув на себя, отделите панель от акустической системы. Панель крепится в обратном порядке снизу. В этом случае панель необходимо прижать в местах расположения защелок крепления.
СЧ и ВЧ обрамляют декоративную пластину черного цвета, изготовленную штамповкой из стального листа.Среднечастотная головка изнутри изолирована от общего объема корпуса специальным пластиковым кожухом. Басовая головка расположена на передней панели по вертикальной оси, а среднечастотная и высокочастотная головки смещены относительно этой оси влево и вправо. На передней панели также есть ручки для регулировки уровней средних и высоких частот, с шильдиком. На паспортной табличке показаны кривые частотной характеристики, соответствующие различным положениям регуляторов уровня, а также название динамика.Кроме того, на лицевой панели имеются втулки для крепления декоративной рамки с тканью. На задней стенке, в нижней части, крепится блок с клеммами. На передней панели внизу также находится выход фазоинвертора.
Внутренний объем динамика 75 литров. Чтобы уменьшить влияние звукового давления на АЧХ и качество звука акустической системы, резонансы внутреннего объема корпуса, он заполнен звукопоглотителем, который представляет собой коврики из технической шерсти, покрытые марлей.
Электрическая схема 1
Электрическая схема 2
Схема подключения 35 AC-1 и фотофильтров в корпусе:
Внутри корпуса на одной плате расположены электрические фильтры, обеспечивающие разделение полос динамика. Частоты кроссовера между фильтром нижних частот, полосовым фильтром и фильтром верхних частот составляют 500 и 5800 Гц. Такая регулировка позволяет учесть индивидуальные особенности гостиной, в которой установлены колонки, и добиться максимально естественного звучания.
Все элементы фильтрующего блока смонтированы на металлической основе. В фильтрующем блоке используются элементы следующих типов: резистор R5 типа МОН; остальные резисторы типа ПЭВ; все конденсаторы типа МБГО-2.
Акустическая система имеет два ступенчатых регулятора уровня воспроизведения, отдельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 25 кГц, соответственно. Оба регулятора имеют три фиксированных положения: «макс.”,” Нормальный. “И” Мин. “В” макс. “Сигнал от кроссоверного фильтра подается непосредственно на соответствующую головку. В приложениях” норм. “И” мин. “Сигнал ослабляется относительно” Максимум.” положение на 3 и 6 дБ соответственно.
Когда переключатель B1 включен в положение «NORM» (контакты 1,3; 5.7: 9,11 и 5 ′, 7 ′ замкнуты) или «MIN» (контакты 1,2: 5.6; 9.10 и 5 замкнуты) closed ‘, B’) добротность звеньев полосового фильтра уменьшается, и головка Gr2 подключается к выходу фильтра через делитель напряжения сигнала, который снижает уровень громкости на средних частотах в акустической системе.Когда переключатель B1 установлен в положение «NORM», это уменьшение будет 3 дБ, а в положении MIN – b дБ на частотах 600-4000 Гц по отношению к уровню громкости звукового сигнала на этих частотах, когда переключатель B1 включен в положение «MAX».
Цифры в маркировке акустической системы 35AC-1 означают: 35 – номинальная мощность, Вт; 1 – номер разработки. (Позже ему была присвоена маркировка, в которой цифра 2 обозначает группу сложности акустической системы).
Инструкции по эксплуатации c.
Описание в книге Дерябина и Рыбакова.
Спасибо Денису Чалову за присланные отдельно фотографии.
Слушая музыку на моем 35AC-1, я с каждым днем все больше и больше устал от их звука. О доработке АС слышал давно, но раньше почему-то особо не обращал на нее внимания. Но потом решил попробовать. Покопавшись в интернете, я нашел много информации о модификациях 35АС-212 (С-90) и 35АС-1, и я взялся за дело.
1. Жилье.
Первым делом разобрал акустическую систему … Открутил переднюю панель, динамические головки, вынул вату, снял фильтр и фазоинвертор.
Затем укрепил заднюю стенку ящика, установив две рейки через весь корпус толщиной и шириной 20 мм и с помощью проставки (см. Фото) задел на передней панели отверстия, где стояло стекло от среднечастотной головки , высокочастотная головка и переключатели. Клей ПВА забил фанерой 10мм.Вместо стекла вырезал новые отверстия для СЧ и твитера. (Смотри фото). На СЧ ставлю пластиковый стакан (аналог С-90), но обычно лучше деревянный. Внутри все стены оклеены поролоном товщиною18мм (фетра не нашел), но перед этим нужно проложить под ним провода головок ВЧ и СЧ (я этого не делал, торопился). Фазоинвертор укоротили на 10 см, настроив на другую частоту (чтобы меньше бормотал) и тоже сверху обклеили поролоном.Ящик был обтянут черной обивочной тканью.
2. Фильтр.
Я начал с того, что выкинул переключатели тона и ненужные резисторы, для этого может понадобиться схема (ее несложно найти в интернете). После этого я переместил все детали фильтра на деревянную доску из фанеры толщиной 8 мм. Индукторы сваривать не рекомендуется, нужно их прихватить с клеем. Припаял все соединительные провода фильтра к аудиокабелю (хотя бы самому дешевому).Провода, ведущие к головкам, припаивались непосредственно к фильтру, а не друг через друга. На НЧ-динамике толстый провод не менее 2мм ?, на СЧ не тоньше 1,5мм 2, на ВЧ головке 1мм 2 (на фото провода на СЧ и ВЧ тонкий, хотел попробовать поставить то что было, потом заменил)
Фильтр был навинчен на нижнюю стенку динамика.
3. Вата.
Из одной колбаски, которую достал тузом, сшил подушку квадратной формы и накинул ее на столбик.С другой я сделал подушечку (примерно 0,5 колбаски) и положил ее на дно над фильтром.
4. Средние частоты.
СЧ у меня вообще не было. Установил 10ГД-34 только после его доделки (приклеив колпачок от теннисного мяча, тоже нашел в сети статью про эту модификацию), а также закрывал поролоном окна в держателе головного диффузора. Стекло обклеил изнутри войлоком и набил ватой.
5 … Заключительная часть.
Припаял динамические головки с соблюдением полярности включения. Динамические головки вкручивались через резиновые прокладки. Включил музыку и стал наслаждаться совершенно другим звуком. Я сам не верил, что мой 35AC-1 может так играть.
П . С . Советую сначала переделать одну акустическую систему, чтобы можно было сравнить звучание одной и другой акустической системы.
Итак, пожалуй, самым легендарным и самым противоречивым продуктом советской HI-FI индустрии является акустическая система 35AC-1 (более известная в массах как S-90).Это была первая советская колонка, достигшая уровня HI-FI и ставшая своеобразным символом качественной советской аудиотехники. Более того, это был первый серийный аудиокомпонент в СССР, соответствующий стандарту DIN 45500, за которым последовал усилитель Brig.
Интересно также, что создателем этой «культовой» системы был настоящий патриарх советской и латвийской акустики Роланд Керно, получивший ценный опыт на предприятиях компании Telefunken в годы войны.
Как известно из истории компании VEF Radiotehnika RRR, в 1941 году она вошла в состав крупного немецкого производственного объединения Telefunken. В то время «Радиотехника» занималась исключительно военными заказами, ремонтом радиопередатчиков, радиоприемников, оптического оборудования и громкоговорителей.
В этот непростой для Латвии и мира период на предприятии работал молодой инженер Роланд Керно, который впоследствии создаст первую в СССР акустическую систему HI-FI.Считается, что ценный опыт работы в одной из лучших технических компаний Европы во время войны существенно повлиял на мышление молодого инженера.
По воспоминаниям Лихницкого, который в одной из своих публикаций упомянул разговор с Керно, известно, что он участвовал в создании 300-мм громкоговорителей и акустических систем для радиоприемников. Среди прочего, Лихницкий упомянул, что Роланду Пауловичу удалось выяснить несколько технологических секретов, связанных с диффузорами немецкоязычных.
После окончания оккупации Роланд Паулович продолжает работать на том же предприятии советским инженером. В то время будущего создателя С-90 можно без преувеличения назвать человеком своего времени. Его электроакустические инженерные и дизайнерские решения часто предвосхищали изобретения западных инженеров. В отличие от многих советских разработчиков, Керно не повторял уже созданные образцы, а разработал либо принципиально новую технику, либо просто оригинальную и не уступающую зарубежным аналогам.
В начале 60-х годов Roland предлагал для достижения высокой точности воспроизведения использовать многополосную конструкцию с частотным разделением с использованием пассивного фильтра. Такие системы практически не производились в СССР, а на Западе в основном использовался широкополосный доступ. Это одно из многих инновационных решений, которые найдут свое применение как в советских, так и в западных массовых продуктах уже в 70-х и 80-х годах.
Фундаментальные знания и смелые технические решения Керно заслужил негласный титул патриарха советской электроакустики.Он быстро стал одним из ведущих разработчиков звукового оборудования в КБ Орбита, которое было частью программного обеспечения RRR Radiotehnika VEF.
Как и с первым усилителем Hi-Fi, на чистом энтузиазме эта акустическая система не могла появиться. Нужна была воля руководства и так называемых. запланированная необходимость. Такая потребность возникла в 1975 году. На выставке «Связь 1975» были представлены радио «Виктория 003» и электрофон «Аллегро 002».
Представленные образцы готовились к выпуску в течение следующих 2 лет.При серийном производстве возникла проблема: для магнитолы и проигрывателя винила не было приличной акустической системы, которая могла бы раскрыть их возможности. Главным критерием новой акустической системы была мощность. Техническое задание для разработчиков включало номинальную мощность 35 Вт на каждый канал (т.е. около 100 Вт RMS).
Создание такой системы было поручено ОКБ «Орбита». Керно воспользовался ситуацией и заложил техническое задание по акустике, новые требования стандарта HI-FI.К тому времени, получив несколько патентов на электроакустические изобретения, Керно решил применить свои разработки для создания акустических систем с высокой (по советским меркам) точностью воспроизведения.
В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе команды Орбита под руководством Керно, в 1977 году был создан 35АС-1. По сути, это те же С-90, только с немного другой похабный дизайн. Именно эта колонка стала первой системой, соответствующей стандарту Hi-FI.Авторы проекта – Керно Роланд Паулович и Ласис Дзинтарс Артурович.
Размещение отверстия фазоинвертора на передней панели корпуса стало достаточно современным, что позволило сэкономить место при размещении динамиков. В системе установлены громкоговорители: НЧ: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.
Одной из интересных и характерных особенностей акустики являются ступенчатые регуляторы уровня воспроизведения средних и высоких частот.Регуляторы позволяли изменять звуковое давление и тембровые характеристики в диапазонах от 500 до 5000 Гц и от 5000 до 20 000 Гц. Каждый блок управления имел три фиксированных положения: 0 дБ, -3 дБ и -6 дБ. Таким образом, в позиции 0 сигнал с фильтра сразу же поступал на динамическую головку, а в других положениях он проходил через соответствующий резистор, который ослаблял его, определяя тем самым частотные и тембровые особенности звука.
Характеристики системы были лучше, чем у всех бытовых образцов, выпускавшихся в то время в СССР.Многие авторы, хорошо знакомые с западными ораторами того периода, говорят, что эта советская разработка превосходила некоторые образцы аналогичной техники из США и Европы, однозначно уступая только японским разработкам.
Спустя два года 35АС-1 с измененной конструкцией начал выпускаться заводом «Радиотехника» как самостоятельное изделие под названием С-90. В акустических характеристиках С-90 существенных изменений не произошло – это была практически такая же колонка с новым названием.Более поздние версии динамиков S-90B и S-90D отличались частотным диапазоном, наличием индикации электрической перегрузки динамиков и новым обновленным дизайном корпуса.
Радость и проклятие советского меломана
Как и любая другая система 35AC-1, она не лишена недостатков. Придирчивые аудиофилы часто жалуются на грохочущие низкие частоты, неестественное воспроизведение звука и бесполезность тембровых фильтров при плохой согласованности системы с усилителем.Специалисты отмечают несовершенство конструкции фильтра:
Прикрутил – но на самом деле большая часть деталей относится к дурацкой и бессмысленной схеме IRL для регулировки СЧ и ВЧ характеристики.
Прошли десятилетия, выпуск легендарной системы остановился в начале девяностых, все напрочь забыли о тех, кто ее создал. В Латвии, конечно, вспомнили, что Роланд Керно продолжал карьеру инженера почти до самой смерти и стал членом Латвийского акустического общества.Инженер умер в 2003 году. Но в России, куда до распада СССР поставлялась львиная доля С-90, об этом забыли.
По сей день многие менее искушенные аудиофилы используют C-90 в качестве домашней колонки. Есть и коллекционеры, для которых эти советские колонки разных серий представляют собой коллекционную ценность. Российские производители громкоговорителей, в том числе Aleks Audio и Arslab, делают ностальгические клоны S-90. Энтузиасты с руками из нужного места и знанием акустики регулярно выкладывают варианты переделки знаменитой легенды советского колонностроения.
Создатель этого динамика, Роланд Керно, из всех послевоенных инженеров, внес, пожалуй, самый впечатляющий вклад в советскую электроакустику. Он запатентовал более 10 изобретений, разработал практически все акустические системы, выпускаемые заводом VEF Radiotehnika RRR с 1940-х годов, что составляет около 30% от всех моделей акустических систем, выпускаемых в СССР после 1940-х годов.
В общем, все это сейчас никому, кроме историков, не нужно.
Некоторые ностальгические клоуны говорят, что якобы «советская техника была хороша с точки зрения соотношения цены и качества.«Так ли это?
Цена 110 руб – ЗА ШТУК, то есть 220 руб за пару. Более того, до самой реструктуризации было нереально купить эти колонки отдельно от комплекта оборудования «Радиотехника» или какого-либо подобного.
Сопоставляя эти деньги с зарплатами того времени, легко увидеть, что 110 рублей того времени – это около 40 тысяч рублей настоящего, соответственно, набор из двух столбцов стоит 80 тысяч в сегодняшних рублях. Для сравнения:
Tannoy Eclipse Three стоит 30 тысяч.
Magnat Tempus 77 mocca стоит 44 тысячи рублей.
Cerwin-Vega SL-28 стоит 58 тысяч.
Canton GLE 490.2 стоит 64 тыс. Руб.
Это вся цена за комплект, то есть за пару. Последний прибор, если кто не знает, имеет мощность 320 Вт с воспроизводимым частотным диапазоном 20-30 000 Гц. Чувствительность 90,5 дБ. Это очень громкая система – имейте в виду, что чувствительность С-90 почти вдвое ниже, поэтому при той же входной мощности советские коробки будут звучать вдвое тише. Magnat Tempus 77 очень похож на Canton, имеет такой же дизайн и мощность, но громче, и при этом в полтора раза дешевле.Естественно, это звучит резче и менее благородно.
Типичный вид кантона GLE 490.2:
Серия напольных колонок Canton GLE считается самой популярной акустической системой HiEnd в Германии.
Приятно отметить, что в конструкции динамиков использованы материалы и технологии, заимствованные у более дорогих акустических систем. Таким образом, среднечастотные и низкочастотные динамики выполнены на особо прочном шасси (корзинах) из поликарбоната и имеют мощную магнитную систему.Эта очень магнитная система приводит в движение алюминиевые диффузоры на синусоидальных резиновых подвесках, изготовленных по запатентованной волновой технологии с S-образным поперечным сечением. Фактически подвеска получила дополнительную «волну», позволяющую увеличить ход мембраны вдвое: даже при большой нагрузке это должно гарантировать высокую линейность во всем частотном диапазоне.
Однако аудиофилы начального уровня уверенно покупают напольные колонки Polk Audio TSx 330T – они стоят всего 13 800 рублей за комплект и, несмотря на довольно компактные размеры, звучат очень приятно – намного предпочтительнее S-90.Тем не менее, прогресс не стоял на месте, и тогда – даже когда был создан S-90, не только Yamaha, но и Technics / Panasonic не держали свечу, и с тех пор ведущие японские технологии распространились по всему миру и стали обычное место.
Это напольные стойки Polk Audio TSx 330T по бокам. Для домашнего кинотеатра они дополнены центром и спинками из того же ассортимента.
Вообще баланс “цена / качество” в советской акустике очень плохой.Качество никуда не годное, но цена взимается каждые 5. Но когда ничего другого не было и сравнения проводились только с самыми дешевыми японскими ширпотребами, привозимыми «моряками» из-за границы, эта акустика казалась неплохой.
Трехполосная акустическая система 35AC-1, разработанная около десяти лет назад конструкторским бюро Orbita производственного объединения Radiotekhnika Riga, без преувеличения может быть названа прародительницей семейства акустических систем, которое сделало качественное воспроизведение звука реальностью. дома.На тот момент 35АС-1 была лучшей не только среди отечественных бытовых громкоговорителей, она звучала лучше, чем многие громкоговорители зарубежных фирм.
В 1979 году на базе 35АС-1 (кроссовер фильтр и передняя панель были изменены акустическим оформлением) создан 35АС-212 (С-90), который в настоящее время выпускается несколькими предприятиями под названиями 35АС-012 и 35АС -016. К сожалению, сегодня эти колонки уже не удовлетворяют повышенным требованиям ценителей качественного звука.
Характеристики 35АС-1
- Диапазон частот в условиях свободного поля, Гц: 25-25000
- Неравномерность АЧХ звукового давления, дБ, на нижней граничной частоте воспроизводимого диапазона частот относительно уровня среднего звукового давления: -15
- Неравномерность АЧХ звукового давления, дБ, в диапазоне частот 100… 8000 Гц относительно уровня среднего звукового давления: ± 4
- Уровень характеристической чувствительности (характеристической чувствительности), дБ (Па / √Вт), не менее: 85 (0,338)
- Направленные характеристики динамика, дБ, определяемые отклонением АЧХ звукового давления, измеренного под углами 25 ± 5 ° в горизонтальной плоскости и 7 + 3 ° -2 ° в вертикальной плоскости, от частоты отклик, измеренный по акустической оси динамика (0 °):
- в вертикальной плоскости: ± 8
- по горизонтали: ± 6
- Гармонические искажения динамика,%, определяемые полным характеристическим коэффициентом гармоник при среднем уровне звукового давления 90 дБ на частотах, Гц, не более:
- 250…1000: 2
- 1000 … 2000: 1,5
- 2000 … 6300: 1
- Номинальное электрическое сопротивление (расчетное значение общего электрического сопротивления), Ом: 4/8
- Минимальное значение общего электрического сопротивления, Ом: 3,2 / 7,6
- Номинальная мощность, Вт: 35
- Предельная шумовая (паспортная) мощность, Вт: 70
- Максимальная кратковременная мощность, Вт: 600
- Вес, кг: 27
- Габаритные размеры, мм: 360х700х280
- Внутренний объем корпуса динамика, дм 3: 45
- ВЧ головка: 10ГД-35-300
- Среднечастотная головка: 15ГД-11-120
- Головка LF: 30GD-1-25
- Низкочастотная акустика: фазоинвертор
- Размеры фазоинвертора, мм: 100×80
- Заданная частота фазоинвертора, Гц: 25
- Частоты кроссовера, обеспечиваемые фильтрами НЧ-СЧ.Гц: 750 ± 50
- Частоты кроссовера, обеспечиваемые фильтрами MF-HF. Гц: 5000 ± 50
Графики АЧХ акустики 35АС-1
Рис. 2. Графики АЧХ акустики Радиотехника 35АС-1
Корпус 35АС-1
Корпуса всех модификаций акустической системы выполнены в виде неразборного прямоугольного ящика из ДСП, облицованного шпоном ценных пород дерева. Толщина стенок корпуса 16 мм, лицевая панель – фанера толщиной 22 мм.На стыках стен корпуса с внутренней стороны устанавливаются элементы, повышающие прочность и жесткость кузова.
Рис. 3. Устройство динамиков Радиотехника 35АС-1. Передний план. 1 – защелка декоративной панели; 2 – головка НЧ; 3, 4 – регуляторы уровня громкости средних и высоких частот сигнала; 5 – головка ВЧ; 6 – среднечастотная головка; 7 – порт фазоинвертора. Рис. 4. Схема динамиков Радиотехника 35АС-1. Вид сбоку. 1 – штекер соединительного шнура; 2 – задняя стенка ящика; 3 – фильтрующий блок; 4 – крышка СЧ и ВЧ головок; 5 – деревянные угольники для увеличения жесткости коробки; 6 – ВЧ головка; 7 – декоративные фальшпанели; 8 – поропластовая проклдака; 9 – среднечастотная головка; 10 – щит передний; 11 – головка НЧ; 12 – декоративная панель; 13 – фазоинвертор; 14 – опоры.Уточнение 35АС-1
Как показали исследования, проведенные на кафедре радиовещания и электроакустики Московского электротехнического института связи (МЭИС), самым слабым звеном переменного тока является 15ГД-11 А. Частотная характеристика У этой головки резкий спад выше 4,5 кГц. , что практически исключает возможность получения «яркого», «прозрачного» звука в среднечастотном диапазоне.
Имеет еще один недостаток – большая масса движущейся системы, с которой, однако, можно успешно бороться, вводя акустическое демпфирование.Не лишена недостатков и высокочастотная головка 10ГД-35. Главная из них – высокая резонансная частота движущейся системы. Разделительный фильтр с частотой среза 5 кГц не способен ослабить компоненты сигнала, частота которых совпадает с резонансной частотой, и это порождает множество неприятных обертонов.
Можно значительно улучшить качество звука акустической системы, устранив причины, ухудшающие его, т.е. заменив головку 15ГД-11А на широкополосную головку 5ГДШ-5-4 (ранее называвшуюся 4ГД-53) и увеличив частоту кроссовера. диапазона средних и высоких частот от 5 до 10 кГц.После такой проверки мощность динамика, указанная на паспортной табличке, уменьшается примерно вдвое, поэтому он может работать только с усилителем, номинальная выходная мощность которого не превышает 50 Вт (на канал).
Однако, как показывает практика, этого вполне достаточно для получения качественного воспроизведения звука в любой гостиной.
Выбор широкополосной головки 5ГДШ-5-4 не в последнюю очередь обусловлен идентичностью ее установочных размеров с головкой 15ГД-11А, что облегчает замену и позволяет сохранить внешний вид переменного тока.
Для улучшения параметров головки 5ГДШ-5-4 необходимо покрыть часть верхней подвески диффузора невысыхающей вибропоглощающей мастикой и снабдить ее панелью звукоизоляции путем приклеивания окон держателя диффузора синтетический войлок (ТУ 17-35-3941-81) или другой подходящий материал.
Рассмотрим процедуру модернизации на примере системы 35АС-016. Ставя заднюю стенку вниз, откручиваем винты, снимаем декоративные накладки, снимаем головки 15ГД-11А, 30ГД-1 и через отверстие под последнюю – разделительную фильтровальную плату.Так как толщина фланца держателя диффузора новой головки намного тоньше, необходимо под него поставить уплотнительное кольцо, вырезанное точно по размерам фланца из пористой резины толщиной 8 … 10 мм.
Во избежание касания диффузора и защитной сетки на винтах (между головкой и декоративной крышкой) наденьте гайки М5 – они плотно прижмут головку к корпусу среднечастотной головки и, кроме того, предотвратят деформацию. пластин под действием шурупов.
Подключите головку 5ГДШ-5-4 с той же полярностью, что и 15ГД-11А. Для выравнивания чувствительности и согласования головки 5ГДШ-5-4 с кроссовер-фильтром (рис. 5) к нему последовательно подключают резистор R “(показан на схеме пунктирными линиями), который закреплен на плате фильтра.
Рис. 5. Фильтр акустика Радиотехника 35АС-11Изменения в фильтре следующие (условные обозначения элементов, номиналы которых меняются при ревизии, отмечены пунктиром). После пайки выводов катушки L4 (0.56 мГн), его снимают, а на освободившееся место устанавливают катушку L1 (0,22 мГн), которая входит в фильтр вместо L4 (это увеличивает верхнюю границу рабочей полосы частот среднечастотной головки) .
Затем 115 витков разматываются с катушки L4 (новая индуктивность 0,1 мГн) и, установив ее на плату, подключаются вместо катушки L1. Конденсатор С1 (2 мкФ) заменен на конденсатор С2 (1 мкФ), а вместо последнего – бумажный конденсатор емкостью 0.Включено 5 мкФ. После такой модификации частота среза высокочастотной части фильтра увеличивается до 10 кГц.
Для оценки эффективности предлагаемой ревизии 35AC-1 рекомендуется сначала переделать одну колонку и сравнить ее звучание с неизмененной в монофоническом режиме. Оценка будет более объективной, если слушатели не знают, какой динамик подвергся модернизации, и определят это по звуковым предпочтениям. Необходимо быстро переключать динамики (например, с помощью тумблера), причем желательно делать это несколько раз, одновременно слушая одно и то же музыкальное произведение.
Частотные характеристики акустической системы до (пунктирная линия) и после доработки (сплошная линия) показаны на рис. 6. Как видите, результат доработки проявляется в некотором уменьшении (с K) до (1 дБ) неравномерность характеристик в среднечастотной области. Сравнительное прослушивание показало уверенно заметное предпочтение звучанию переделанной колонки.
Рис. 6. Амплитудно-частотная характеристика акустики Радиотехника 35АС-1 после модернизации
Окончательно
Несколько слов о доработке других модификаций данной акустики.Принципиальные схемы их кроссоверных фильтров отличаются от показанных на рис.5, в основном только номиналы и нумерация элементов. Так, индуктор L4 соответствует катушке L1 (0,43 мГн) в 35АС-212 и L4 (0,55 мГн) в 35АС- 012 и 35АС-1: к катушке L1-L4 (0,22 мГн) в 35AC-212, L2 (0,23 мГн) в 35AC-012 и L1 в 35AC-1.
Повышенная стойкость к очень многоцикловой усталости обработанного раствором магниевого сплава Mg – 10Gd – 3Y – 1Zn – 0.5Zr, содержащего упорядоченную фазу с длительным наложением упорядоченной фазы
X.Х. Шао, штаб-квартира Лю, Х.Дж. Ян и др. Материал 11 (2020) 100672
Благодарности
Авторы благодарят доктора Янга из Университета Кюсю за плодотворное обсуждение
. Работа частично поддержана Национальным фондом естественных наук Китая
ence (грант № 51871222, 51771113, 51971130,
51975552), Фондом естественных наук провинции Ляонин (2019-MS-
335) и докторской стипендией. для зарубежных исследователей Японии
Общество содействия науке (грант №P17732).
Ссылки
[1] Я. Кавамура, К. Хаяси, А. Иноуэ, Т. Масумото, Быстроотверждающийся порошковый металл –
lurgy Mg
97
Zn
1
Y
2
Сплавыс превосходным пределом текучести при растяжении выше 600 МПа, Mater.
Пер. 42 (2001) 1172–1176.
[2] Y. Kawamura, M. Yamasaki, Формирование и механические свойства Mg
97
Zn
1
RE
2
сплавов с упорядоченной структурой с длительным штабелированием, Mater.Пер. 48 (2007)
2986–2992.
[3] X.H. Шао, З.К. Ян, X.L. Ма, Механизмы упрочнения и закалки в сплаве
Mg-Zn-Y с упорядоченной структурой с длительным периодом укладки, Acta Mater. 58 (2010)
4760–4771.
[4] Ю.М. Чжу, А.Дж. Morton, J.F.
Nie, Долговременная укладка 18R и 14H заказала
структуриз сплавов Mg-Y-Zn, Acta Mater 58 (2010) 2936–2947.
[5] K. Hagihara, Z.X. Ли, М. Ямасаки, Ю.Кавамура, Т. Накано, Укрепляющий механизм
анизмов, действующих в экструдированной упорядоченной (LPSO) -фазе на основе Mg с длительным периодом укладки al-
loys, Acta Mater. 163 (2019) 226–239.
[6] S.B. Ми, Q.Q. Джин, Новые политипы упорядоченных структур с длительным стеком в сплавах Mg–
Co-Y, Scripta Mater. 68 (2013) 635–638.
[7] Q.Q. Джин, X.H. Шао, X.B. Ху, З.З. Пэн, X.L. Ма, Новые политипы структур LPSO
в сплаве Mg – Co – Y, Фил.Mag. 97 (2017) 1–16.
[8] Q.Q. Джин, X.H. Шао, X.B. Ху, З.З. Пэн, X.L. Ма, Новые политипы длиннопериодических упорядоченных структур
в почти равновесном сплаве Mg97Zn1Y2, Фил. Mag. Lett.
97 (2017) 180–187.
[9] К. Хагихара, А. Киношита, Ю. Сугино, М. Ямасаки, Ю. Кавамура, Х. Ясуда,
Ю. Умакоши, Пластическая деформация Mg
89
Zn
4
Y
7
Экструдированный сплав, состоящий из
упорядоченной фазы с длительным штабелированием, Intermetallics 18 (2010) 1079–1085.
[10] Z.Z. Пэн, X.H. Шао, Q.Q. Цзинь, Дж.Ф. Лю, X.L. Ма, Дислокационная конфигурация и растворенное вещество
Перераспределение малоугловых границ перегиба в экструдированном сплаве Mg – Zn – Y – Zr, Матем.
Sci. Англ. 687 (2017) 211–220
.
[11] X.H. Шао, З.К. Ян, X.L. Ma, Взаимодействие между двойниками деформации и базальным
дефектов упаковки, обогащенных Zn / Y в Mg
97
Zn
1
Y
2
Сплав, Фил.Mag. Lett. 94 (2014)
150–156.
[12] X.H. Шао, С.Дж. Чжэн, Д. Чен, Q.Q. Джин, З.З. Пэн, X.L. Ма, Деформационный двойник –
нинг вызвал разложение ламеллярной структуры LPSO и его повторное осаждение в сплаве Mg-Zn-Y
, Sci. Отчет 6 (2016) 30096.
[13] Ю. Кобаяси, Т. Шибусава, К. Исикава, Экологический эффект распространения усталостной трещины
перемешивание магниевого сплава, Матем. Sci. Англ. A-Struct. 234 (1997) 220–222.
[14] М.Д. Сангид, Физика зарождения усталостных трещин, Междунар. J. Усталость 57 (2013) 58–72.
[15] Муграби Х. Микроструктурные механизмы циклической деформации, зарождения усталостных трещин и раннего роста трещин, Философия. Пер. R. Soc. а-математика. Phys. Англ. Sci. 373
(2015) 20140132.
[16] К. Ян, К. Хе, К. Хуанг, З.Й. Хуанг, К. Ван, Q.Y. Wang, Y.J. Liu, B. Zhong, Very
high cycle
усталостное поведение сплава лопаток газотурбинного двигателя при различных соотношениях напряжений,
Int.J. Fatigue 99 (2017) 35–43.
[17] Ю. Мураками, Усталость металлов: влияние мелких дефектов и неметаллических включений,
Academic Press, 2019.
[18] К. Токаджи, М. Камакура, Ю. Исиидзуми, Н. Хасегава, Усталостное поведение и разрушение
Механизм прокатанного магниевого сплава AZ31, Int. J. Усталость 26 (2004) 1217–1224.
[19] Ян Ф., С.М. Инь, С. Ли, З.Ф. Чжан, Механизм зарождения трещин экструдированного магниевого сплава AZ31
в режиме очень многоцикловой усталости, Матем.Sci. Англ. A-struct 491
(2008)
131–136.
[20] Ф. Нови, М. Янечек, В. Скорик, Дж. Мюллер, Л. Вагнер, Очень многоцикловая усталость для магниевых сплавов AZ31, AZ80 и ZK60 после экструдирования, International Jour-
финал материаловедения 100 (2009) 288–291.
[21] У. Карр, А. Стич, Х. Майер, Очень многоцикловая усталость деформируемого магниевого сплава
AZ61, в: 21-я Европейская конференция по разрушению, (Ecf21), 2, 2016, стр.1047–1054.
[22] C. He, Y.J. Liu, J.K. Ли, К. Ян, Q.Y. Ван, К. Чен, Очень многоцикловая усталость
Поведение при зарождении и распространении трещин в магниевом сплаве ZK60,
Mater. Sci.
Тех-лонд. 34 (2018) 639–647.
[23] Ф. Ян, Ф. Львов, X.M. Ян, С. Ли, З.Ф. Чжан, К. Ван, Улучшенные очень многоцикловые
Усталостные характеристикиэкструдированного магниевого сплава Mg-12Gd-3Y-0.5Zr, мат. Sci. Англ.
A-Struct. 528 (2011) 2231–2238.
[24] C. He, X. Shao, S. Yuan, L. Peng, Y. Wu, Q. Wang, Q. Chen, Начало малых трещин и
Раннее распространениев экструдированном Mg-10Gd- Сплав 3Y-0.5Zr в режиме многоцикловой усталости
, Матер. Sci. Англ. 744 (2019) 716–723.
[25] J.P. Pan, P.H. Fu, L.M. Peng, B.
Hu, H.M. Чжан, А.А. Луо, преобладающее базальное скольжение
Поведение при усталостных повреждениях литого сплава Mg-8Gd-3Y-Zr, внутр. J. Fatigue 118 (2019)
104–116.
[26] C. Xu, M.Y. Чжэн, С. Сюй, К. Ву, Э. Ван, Г. Fan, S. Kamado, Improv-
Прочность и пластичность сплава Mg-Gd-Y-Zn-Zr одновременно посредством экструзии, горячей прокатки и старения
, Мат. Sci. Англ. A-Struct. 643 (2015) 137–141.
[27] К. Сюй, Т. Наката, X.G. Цяо, М.Ю. Чжэн, К. Ву, С. Камадо, Старение сплава ex-
Truded Mg-8.2Gd-3.8Y-1.0Zn-0.4Zr (мас.%), Содержащего фазу LPSO и гамма-выделения
‘, Sci, Rep. .(2017) 7.
[28] В. Огаревич, Р. Стивенс, Усталость магниевых сплавов, Annu. Rev. Mater. Sci. 20
(1990) 141–177.
[29] H. Mayer, M. Papakyriacou, B. Zettl, S.E. Станцль-Чегг, Влияние пористости на предел выносливости
литых под давлением магниевых и алюминиевых сплавов, Int. J. Усталость 25
(2003) 245–256.
[30] К. Шиодзава, Т. Кашиваги, Т. Мураи, Т. Такахаши, Усталостное поведение и фрактог-
рафия экструдированных магниевых сплавов AZ80 в режиме очень высокого цикла, Fatigue 2010
2 (2010) 183– 191.
[31] Дж. Ф. Адамс, Дж. Э.
Эллисон, Дж. У. Джонс, Эффекты термообработки при очень высоком цикле
Усталостное поведение горячекатаного магния WE43, Int. J. Fatigue 93 (2016) 372–386.
[32] Дж. Донг, W.C. Лю, X. Сун, П. Чжан, В.Дж. Дин, А.М. Корсунский, Влияние термической обработки
на усталостное поведение высокопрочного сплава Mg – 10Gd – 3Y, Матер. Sci. Англ.
527 (2010) 6053–6063.
[33] Z.L. Он, Л.М.Пэн, П.Х. Пе, Y.X. Ван, X.Y. Ху, В.Дж. Дин, Доказательство многоцикловой усталости путем термообработки для полунепрерывного литья Сплав Mg96.34Gd2.5Zn1Zr0.16
, Мат. Sci. Англ. A-Struct. 604 (2014)
78–85.
[34] Ю.С. Хонг, X.L. Лю, З.К. Лей, C.Q. Солнце, Механизм образования характерной области
при зарождении трещин при сверхмногоцикловой усталости высокопрочных сталей, Междунар. J.
Усталость. 89 (2016) 108–118.
[35] Ю.Мураками, С. Кодама, С. Конума, Количественная оценка влияния
неметаллических включений на усталостную прочность высокопрочных сталей. I: Базовый механизм усталости
и оценка корреляции между напряжением усталостного разрушения и размером
и расположением неметаллических включений, Int. J. Усталость. 11 (1989) 291–298.
[36] К. Хе, Ю. Дж. Ву, Л. М. Пэн, Н. Су
, К. Чен, С. С. Юань, Ю. Дж. Лю, К. Ю. Ван, Влияние микроструктуры
на возникновение малых усталостных трещин и поведение на ранних стадиях распространения в
Mg-10Gd-3Y-0.Сплав 3Zr, внутр. J. Усталость. 119 (2019) 311–319.
[37] D.K. Сюй, Лю Л. Сюй, Э. Хан, Усталостное поведение I-фазы, содержащей сплав
Mg-Zn-Y-Zr в литом состоянии, Acta Mater. 56 (2008) 985–994.
[38] М. Мацуда, С. И., Я. Кавамура, Ю. Икухара, М. Нишида, Взаимодействие между фазой порядка укладки с длительным периодом
и деформационным двойником в быстро затвердевшем Mg
97
Zn
1
Y
2
сплав, мат.Sci. Англ. 386 (2004) 447–452.
[39] К. Хагихара, Н. Йокотани, Ю. Умакоши, Пластическая деформация Mg
12
YZn
с длиннопериодической упорядоченной структурой 18R, Интерметаллики 18 (2010) 267–276.
[40] K.H. Ким, Дж. Б. Чон, Н. Дж. Ким, Б. Дж. Ли, Роль иттрия в активации проскальзывания > в магнии: атомистический подход, Scripta Mater 108 (2015) 104–108. [41] X.Z. Ши , Ю.Q. Long, H.Q. Чжан, Л. Чен, Ю. Чжоу, X.M. Ю., X. Ю., Л. Цай, З. Ленг, Роль фазы LPSO в поведении трещин в сплаве As-Cast Mg-Y-Zn суб- , подверженном динамическим нагрузкам, Материалы (2019) 12. [42] М. Тане, Ю. Нагаи, Х. Кимизука, К. Хагихара, Ю. Кавамура, Упругие свойства монокристалла сплава Mg-Zn-Y с длиннопериодной упорядоченной структурой, Acta Матер. 61 (2013) 6338–6351. 12 однопортовый универсальный корпус для сабвуфера Solo Baric, 35 Гц, 12-дюймовый однопортовый универсальный сабвуферный корпус Solo Baric – 35 Гц, Ground-Shaker, универсальный корпус для сабвуфера Solo Baric 35 Гц 12 однопортовый, купить 12-дюймовый однопортовый универсальный сабвуферный корпус Solo Baric – 35 Гц: Коробки и кожухи для сабвуферов – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.12 Однопортовый универсальный корпус для сабвуфера Solo Baric 35 Гц. 12 ‘Однопортовый универсальный корпус для сабвуфера Solo Baric – 35 Гц: Электроника. Купите 12-дюймовый однопортовый универсальный корпус для сабвуфера Solo Baric – 35 Гц: корпуса и корпуса для сабвуфера – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. -ВЕС: 26 ФУНТОВ.。 -ЧАСТОТА НАСТРОЙКИ: 35-Гц -ОБЩИЙ ОБЪЕМ ВОЗДУХА: 1 КУБИЧЕСКИЙ ФУТ. 。 +++ ГАРАНТИЯ 3 МЕСЯЦА +++。 НЕ ВСЕ 12-ДЮЙМОВЫЕ СУБЛИКИ ПОДХОДЯТ ИЗ-ЗА ДИАМЕТРА ВЫРЕЗКИ ИЛИ ГЛУБИНЫ МОНТАЖА, ПОЖАЛУЙСТА, ПРОВЕРЬТЕ РАЗМЕРЫ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО ЭТА КОРОБКА ПОДХОДИТ К ВАШЕМУ СУБАДЕБНИКУ。。。 Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время. © Авторское право 2019 | Ресторан Della Terra изготовлен из прочного металлического сплава, амортизаторы B8 5 значительно улучшают качество езды, внутренняя часть полностью облицована лайкры и спандексом. 0 Плата расширения адаптера X16 с корпусом радиатора: компьютеры и аксессуары, общая вариация индикатора от 1/2 “до 1” 0, талисманы на удачу изготовлены вручную и красиво выгравированы удивительным всевидящим глазом Гора, которое выглядит очень привлекательно, 100 % ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ – если у вас есть какие-либо проблемы с продуктом – мы очень рады предоставить возврат или замену.которые варьируются от одного типа несоосности к другому. Здесь нет пластиковых или металлических кусочков, которые можно было бы отслоить или сломать, окунуть пальцы ног в озеро или спокойно пережить интенсивную битву с брызгами. Мы также предлагаем различные размеры и индивидуальные наклейки. Можно акцентировать другими цветами. Напишите мне, если вам нужно больше фотографий или измерений. Создайте идеальный Зеленый Град – Лучшее еще впереди на вечеринке, когда вы добавите наклейки с этикетками для миниатюрных бутылок с вином и шампанским на различные миниатюрные бутылки с алкогольными напитками, вы получите отличное обслуживание клиентов и качественный продукт для менее крупных онлайн-полиграфических компаний.** ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВЕСЬ ОПИСАНИЕ ПЕРЕД ПОКУПКОЙ ***, Все наши продукты имеют лазерную гравировку и никогда не выцветают. Цвет камня может незначительно отличаться из-за фотографических источников освещения или настроек вашего монитора. поддержание крышки в чистоте в течение всего года. ~ Сделано вручную в Канаде (Монреаль). Купите большой комплект для бега из двух частей для девочек «Гадкий я»,: Flex-Court Rear Mount Flex Баскетбольная цель: Баскетбольные диски: Спорт и отдых. Кружки служат освежающим напитком для любого типа коктейля.Когда оси катятся по пазам. Низкое энергопотребление Luna делает ее долговечным световым решением. ✿ Подходит для миниатюрного украшения сцены жизни кукольного домика масштаба 1/12. можно мыть в посудомоечной машине и готовить кислые продукты (pH 4, имеет подтвержденные рекорды исключительного обслуживания и качества и является производителем архитектурной фурнитуры с самым большим выбором архитектурной и дверной фурнитуры в Америке. Носите коллекцию цветовой палитры, чтобы раскрыть свои истинные цвета просвечивать. Аналоговый сетевой модуль голосовой связи / факсимильной связи Cisco NM-HDA-4FXS высокой плотности.MegaAccessory 52 мм .43-кратный широкоугольный объектив с макросъемкой и 2,2-кратным телеобъективом для NIKON D5300 D5200 D5100 D5000 D3300 D3200 D3100 D3000 D7100 D7000 Цифровые зеркальные камеры с объективами диаметром 52 мм, решение для питания IP-камеры 10/100 Мбит / с. 15,4 Вт / порт BW 4-плюс Порт 802.3af Сетевой коммутатор PoE. YnGia Автомобильный мини-держатель для крючка Вешалка для хранения кошелька Бакалея Зарядный кабель Солнцезащитные очки Многофункциональное пластиковое автомобильное кольцо-крепление на крючке Органайзер для крючка для дома 4 Pack. Прямо с завода совместимый с Juniper SFPP-10GE-SR, замена для более высокого уровня FJ013BLK, SNS SFP-10GD-LRM, совместимый с 10GBASE-LR SFP 1310 нм 10 км DOM-трансивером, обновленный Intel Xeon L5640 SLBV8Vá Six Core 2.Комплект ЦП 27 ГГц для Dell PowerEdge T610. Cisco Xenpak-10GB-LX4, часть 800-25138-02, модуль приемопередатчика для MMF 1310, без сенсорного управления, оригинал, совместим с заменой для Lenovo ThinkPad T550, передняя рамка крышки ЖК-дисплея, без сенсорного экрана 00JT439. Оптический модуль Zopsc Gigabit SFP SFP-GE-LX20 -SM1550-BIDI Оптический модуль одномодового оптоволоконного приемопередатчика, 20 км, 1,25 Гбит / с, модуль LoRa SX1276, беспроводной модуль LoRa с расширенным спектром, UART, 915 МГц, для последовательного соединения по команде Поддержка протокола LoraWan AS923 RAK811 Q107, совместимого с CAT S61 DURAGADGET Premium Black USB 3.1 Узел Type-C, оранжево-серый, пододеяльник Queen с двумя подушками COMIN18JU067319 Комплект постельного белья Swanson «Ветви деревьев» из 3-х частей из 100% хлопка. Флэш-накопитель USB Type-C 128 ГБ Металлический мини-накопитель USB 3.0 Высокоскоростной водонепроницаемый OTG Двойная карта памяти Серебро, украшения Дня Патрика Ирландское знамя удачи Баннер из мешковины Баннер удачи Трехлистный баннер из трилистника Баннер из мешковины Гирлянда Садовые флаги Eastlink St. Black LYNHJCusb Флэш-накопитель Мобильное запоминающее устройство 8 ГБ USB 3.0 Высокоскоростной интерфейс Металлический водонепроницаемый флэш-диск Цвет: серебристый, 3dRose DPP_65230_1 На озере на Аляске Фотография – настенные часы 10 на 10 дюймов.DATARAM 480 ГБ твердотельный накопитель 2,5 SSD, совместимый с MSI Z270M Mortar. Почтовые отправления: Европейский Союз Исключено: Нигерия, Гамбия, Свазиленд, Джибути, Танзания, Гвинея, Замбия, Бенин, Сьерра-Леоне, Нигер, Майотта, Экваториальная Гвинея, Коморские острова, Конго, Республика, Западная Сахара, Буркина-Фасо, Египет, Чад, Ангола, Марокко, Реюньон, Алжир, Лесото, Либерия, Эфиопия, Ботсвана, Зимбабве, Конго, Демократическая Республика, Мозамбик, Мавритания, Маврикий, Габонская Республика, Того, Сенегал, Руанда, Кения, Малави, Острова Зеленого Мыса, Остров Святой Елены, Бурунди, Тунис , Центральноафриканская Республика, Сейшельские Острова, Мали, Ливия, Гана, Камерун, Кот-д’Ивуар (Кот-д’Ивуар), Намибия, Уганда, Южная Африка, Гвинея-Бисау, Мадагаскар, Эритрея, Сомали, Афганистан, Индия, Азербайджанская Республика, Пакистан, Таджикистан, Япония, Монголия, Грузия, Кыргызстан, Туркменистан, Узбекистан, Непал, Шри-Ланка, Армения, Мальдивы, Бутан, Казахстан, Бангладеш, Российская Федерация, Китай, Корея, Юг, Коста-Рика, Тринидад и Тобаго, Гондурас, Сент-Люсия, Острова Теркс и Кайкос, Аруба, Виргинские острова (U. 12 Однопортовый универсальный корпус для сабвуфера Solo Baric Электроника 35 Гц Коробки и корпуса для сабвуфера
12 однопортовых универсальных корпусов для сабвуфера Solo Baric Электроника 35 Гц Корпуса и корпуса для сабвуферов 12 Однопортовый универсальный корпус для сабвуфера Solo Baric, 35 Гц
12 Однопортовый универсальный корпус для сабвуфера Solo Baric, 35 Гц
Свяжитесь с нами
12 Однопортовый универсальный корпус для сабвуфера Solo Baric, 35 Гц
Ободок подвески 12 Однопортовый универсальный корпус для сабвуфера Solo Baric, 35 Гц
Купить 12-дюймовый однопортовый универсальный корпус для сабвуфера Solo Baric – 35 Гц: корпуса и корпуса для сабвуфера – ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Toshiba Mini NB200-10GD Совместимое зарядное устройство для ноутбука
