Содержание

Моделирование воздействия пониженного давления на датчик линейных перемещений Текст научной статьи по специальности «Энергетика и рациональное природопользование»

2017, № 3 (21)

УДК 53.072.8

DOI 10.21685/2307-5538-2017-3-10

А. А. Трофимов, Д. А. Рязанцев, Р. М. Тимонин

МОДЕЛИРОВАНИЕ ВОЗДЕЙСТВИЯ ПОНИЖЕННОГО ДАВЛЕНИЯ НА ДАТЧИК ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ

MODELING OF THE INFLUENCE OF THE LOWERED PRESSURE ON SENSOR OF THE LINEAR DISPLACEMENT

Аннотация. Актуальность и цели. Целью работы является определение работоспособности датчика линейных перемещений в условиях воздействия пониженного давления методом имитационного моделирования тепловых процессов и экспериментальным определением дополнительной погрешности от воздействия пониженного давления. Материалы и методы. Проведено моделирование тепловой модели нагрева элементов конструкции датчика от рассеиваемой мощности электрорадиоизделий. Выполнено экспериментальное подтверждение результатов моделирования с последующей оценкой работоспособности датчика в условиях воздействия пониженного давления по значению дополнительной погрешности. Результаты. Приведены результаты расчетов рассеиваемой мощности электрорадиоизделий и показано моделирование тепловых полей при воздействии пониженного давления на датчик линейных перемещений. Разработана 3D-модель датчика. Экспериментально подтверждена правильность конструктивных решений датчика. Определена дополнительная погрешность датчика от воздействия пониженного давления. Выводы. Результаты моделирования и экспериментов подтвердили работоспособность исследуемого датчика в условиях воздействия пониженного давления.

Abstract. Background. The purpose of the work is a determination to capacity to work of the sensor of the linear displacement working in condition of the lowered pressure by way of modeling of the heat processes and experimental determination to additional inaccuracy from influence of the lowered pressure. Materials and methods. Organized modeling in the manner of heat model of the heating element to designs of the sensor from diffused powers of electronic components. The Executed piece of evidence result modeling and estimation to capacity to work of the sensor in condition of the influence of the lowered pressure on importance of additional inaccuracy. Results. The brought results calculation diffused powers electronic components and modeling by heat flap at influence of the lowered pressure on sensor of the linear displacement. 3D-model of the sensor is designed. Experimental is confirmed correctness of the constructive decisions of the sensor. Additional inaccuracy of the sensor is determined from influence of the lowered pressure. Conclusions. The results of modeling and experiment have confirmed capacity to work of the sensor in condition of the influence of the lowered pressure.

Ключевые слова: датчик линейных перемещений, рассеиваемая мощность, тепловая модель датчика, имитационное моделирование, пониженное давление.

Key words: sensor of the linear displacement, diffused power, heat model of sensor, simulation modeling, lowered pressure.

A. A. Trofimov, D. A. Ryazantsev, R. M. Timonin

68

Измерение. Мониторинг. Управление. Контроль

Введение

Эффективность систем управления сложными объектами во многом зависит от первичных средств измерения (датчиков). Значительный объем среди них занимают датчики линейных перемещений (ДЛП) [1]. В системах управления ДЛП применяются для определения положений подвижных объектов, кинематических звеньев механических и гидравлических приводов и т. д. При разработке ДЛП следует обращать внимание на работоспособность разрабатываемого датчика в конкретных условиях применения.

Среди основных требований, которые предъявляются к ДЛП, выделяют требование по устойчивости к внешним воздействующим факторам, одним из которых является пониженное давление. Требование по устойчивости к воздействию пониженного давления предъявляется в первую очередь к аппаратуре, применяемой в авиационной и космической отраслях.

При эксплуатации ДЛП в условиях пониженного давления постоянно возникает задача отвода тепла от тепловыделяющих элементов и определения их максимальной температуры. Одними из таких элементов являются электрорадиоизделия (ЭРИ), которые выделяют тепловую энергию, равную рассеиваемой мощности ЭРИ в единицу времени.

Тепловая энергия от ЭРИ распространятся посредством излучения во внешнюю среду и за счет теплопроводности и естественной конвекции. Для бортовой аппаратуры теплообмен в основном происходит за счет теплопроводности [2]. Это вызвано тем, что излучение во внешнюю среду эффективно при высоких температурах более 100-150 °С, а конвективный перенос внутри блока затруднен из-за отсутствия естественной конвекции в условиях пониженного давления. Проверка правильности выбранных конструктивных решений, влияющих на работоспособность аппаратуры в условиях пониженного давления, является актуальной проблемой.

Основная часть

Для подтверждения правильности выбранных конструктивных решений и проверки соблюдения тепловых режимов эксплуатации ЭРИ, влияющих на работоспособность разрабатываемого ДЛП в условиях пониженного давления, выполнен расчет рассеиваемой мощности ЭРИ датчика и проведено имитационное моделирование тепловых потоков, возникающих при его работе. ВЫХ = 0,08 А, 1П = 0,1 А равна Ррас = 3,73 Вт.

Для стабилизатора 142ЕН5А рассеиваемая мощность при = 0,005 А, 1П = 0,01 А равна Ррас = 0,11 Вт.

идоп = 9

В,

и ВЫХ = 5

В,

Рассчитанные значения рассеиваемой мощности не превышают значения, допустимые техническими условиями на них (по ТУ максимально допустимая рассеиваемая мощность микросхем 142ЕН12 и 142ЕН5А равна 9 Вт), следовательно, электрические режимы работы ЭРИ ДЛП соблюдаются.

Даже при соблюдении электрических режимов работы ЭРИ в условиях пониженного давления может возникнуть ситуация, когда выделяемая ЭРИ тепловая энергия приведет к выходу ДЛП из строя. Такая ситуация может потребовать обеспечения дополнительного теплоотвода, поэтому конструкцией датчика, показанной на рис. 1, предусмотрен радиатор 4, который обеспечивает отвод тепла со стабилизатора напряжения 142ЕН12.

Для определения соответствия температурных режимов эксплуатации ЭРИ в ДЛП температурным режимам ЭРИ, допускаемыми техническими условиями на них, проведено имитационное моделирование тепловых режимов работы ДЛП в условиях пониженного давления с помощью программного обеспечения Solidworks и модуля FlowSimulation [7].

Для имитации работы ДЛП была создана 3Б-модель ДЛП с приспособлением для задания перемещения, представленная на рис. 1. Имитационное моделирование проводилось исходя из условий эксплуатации датчика и крепления его на объекте. Начальная температура корпуса и элементов ДЛП принята равной 20 °С. Моделирование проводилось при отсутствии естественной конвекции [8], что имитирует работу ДЛП при пониженном давлении.

10-4 Па за время непрерывной работы 7200 с. Максимальную температуру 99,3 °С имеет микросхема стабилизатора напряжения 142ЕН12, установленная на плате 3в (рис. 1). Техническими условиями допускается работа микросхемы 142ЕН12 при температуре до 125 °С.

Температура

"1

М<п=г0.гб 'С Мах=99.3Э53 "С Вргчн = 7200 в

Рис. 2. Распределение температуры внутри ДЛП при воздействии пониженного давления

69

доп

доп

Измерение. Мониторинг. Управление. Контроль

Тепловые модели плат 3б и 3в (рис. 1) представлены на рис. 3. На плате 3б установлена микросхема 142ЕН5А, которая разогревается максимально до 56 °С, что не приведет к отказу ДЛП и соответственно не требует введения дополнительного теплоотвода, так как предел рабочей температуры микросхемы 142ЕН5А равен 125 °С.

3б 3в

Рис. 3. Тепловая модель плат 3в и 3б ДЛП при работе в условиях пониженного давления

На рис. 4 показано, как разогревалась микросхема 142ЕН12 за 7200 с при работе в условиях пониженного давления. Из рис. 4 следует, что тепловой баланс достигается при значении температуры 99,3 °С между 4600 и 6000 с работы ДЛП.

Рис. 4. Изменение максимальной температуры ДЛП при работе в условиях пониженного давления

Для подтверждения правильности полученных результатов имитационного моделирования проведена проверка работоспособности ДЛП в условиях пониженного давления.

3 (21)

было включено питание датчика. ДЛП во включенном состоянии находился в камере в течение 2 ч, при этом проводился контроль выходного сигнала от перемещения.

Рис. 5. Схема испытаний ДЛП на воздействие пониженного давления: 1, 2 - кабели для подключения приборов; О - источник питания постоянного тока Б5-РУ - вольтметр универсальный В7-34А

Проведено три цикла испытаний по описанной выше методике. Экспериментально полученные значения выходного сигнала с ДЛП представлены в табл. 1.

Таблица 1

Выходной сигнал ДЛП

Значение влияющей величины Значение измеряемой величины Номер цикла

1 2 3

Выходной сигнал, В

Давление, Па (мм рт.ст.) Перемещение, мм и1 и2 и

от 8,6-104 до 10,6-104 2,5 3 3 3

1,33-10-4 2,5 2,967 2,968 2,968

Эти данные позволяют рассчитать величину погрешности у в интервале изменения влияющей величины [9].

Среднее значение выходного сигнала при нормальном давлении определяется как

и

и1+и 2+и3

СРНОРМ

(2)

71

72

Измерение. и СРНОРМ1100%, (4)

где N - значение нормирующей величины, равное 6 В.

В соответствии с формулами (2)-(4) дополнительная погрешность от воздействия пониженного давления составит удР = ±0,544 %.

Заключение

ДЛП по результатам эксперимента выдержал испытание на воздействие пониженного давления, при этом дополнительная погрешность составила ±0,544 % [10], что говорит о его работоспособности в условиях пониженного давления 1,3 •Ю-4 Па. Полученные экспериментальные данные и результаты моделирования подтверждают правильность выбранных конструктивных решений, обеспечивающих его работоспособность в условиях воздействия пониженного давления.

Таким образом, подтверждена возможность определения работоспособности ДЛП в условиях воздействия пониженного давления моделированием тепловых потоков в зависимости от рассеиваемой мощности тепловыделяющих элементов с применением программного обеспечения Solidworks и модуля FlowSimulation.

Библиографический список

1. Фрайден, Дж. Современные датчики. Справочник : пер. с англ. / Дж. Фрайден. - М. : Техносфера, 2005. - 588 с.

2. Фаворский, О. Н. Вопросы теплообмена в космосе / О. Н. Фаворский. - М. : Выс. шк., 1972. - 280 с.

3. Рязанцев, Д. А. Датчик линейных перемещений для систем измерения ракетно-космической техники / Д. А. Рязанцев, А. А. Трофимов // Измерение. Мониторинг. Управление. Контроль. - 2016. - № 4 (18). - С. 42-48.

4. Хорловиц, П. Искусство схемотехники : пер. с англ. / П. Хорловиц. - М. : МИР, 1998. -704 с.

5. Технические условия бКО.347.098 ТУ3 П0.070.052 на микросхему ОСМ 142ЕН5А. - 38 с.

6. Технические условия бКО.347.098 11ТУ П0.070.052 на микросхему ОСМ 142ЕН12. - 43 с.

7. Алямовский, А. А. Инженерные расчеты в SolidWorksSimulation / А. А. Алямовский. -М. : ДМК Пресс, 2010. - 464 с.

8. Исаченко, В. П. Теплопередача : учеб. для вузов / В. П. Исаченко. - 3-е изд. - М. : Энергия, 1975. - 487 с.

9. Осадчий, Е. П. Проектирование датчиков для измерения механических величин / Е. П. Осадчий. - М. : Машиностроение, 1979. - 480 с.

10. Трофимов, А. А. Методическая погрешность расчета магнитных потоков трансформаторных датчиков перемещений / А. А. Трофимов // Измерение. Мониторинг. Управление. Контроль. - 2013. - № 4 (6). - С. 9-15.

Трофимов Алексей Анатольевич

доктор технических наук, профессор, кафедра информационно-измерительной техники и метрологии, Пензенский государственный университет (Россия, г. Пенза, ул. Красная, 40) E-mail: [email protected]

Trofimov Aleksei Anatol'evich

doctor of technical science, professor,

sub-department of information and measuring

equipment and metrology,

Penza State University

(40 Krasnaya street, Penza, Russia)

2017, № 3 (21)

73

Рязанцев Дмитрий Андреевич

инженер-конструктор, Научно-исследовательский институт физических измерений (Россия, г. Пенза, ул. Володарского, 8/10) E-mail: [email protected]

Тимонин Роман Михайлович

инженер-конструктор, Научно-исследовательский институт физических измерений (Россия, г. Пенза, ул. Володарского, 8/10) E-mail: [email protected]

Ryazantsev Dmitriy Andreevich

design engineer, Scientific-research Institute of physical measurements (8/10 Volodarskogo street, Penza, Russia)

Timonin Roman Mikhailovich

design engineer, Scientific-research Institute of physical measurements (8/10 Volodarskogo street, Penza, Russia)

УДК 53.072.8 Трофимов, А. А

Моделирование воздействия пониженного давления на датчик линейных перемещений /

А. А. Трофимов, Д. А. Рязанцев, Р. М. Тимонин // Измерение. Мониторинг. Управление. Контроль. -2017. - № 3 (21). - С. 67-73. БО! 10.21685/2307-5538-2017-3-10.

Интергральные стабилизаторы серия к142



Маркировка и краткая характеристика стабилизаторов в металлокерамике. (пластмасса будет опубликована отдельно)

Серия К142

Микросхема U стабилизации, В I, max Максимальный ток стабилизации, А Рассеиваемая мощность, Вт Ток собственного потребления, ма Маркировка Фото

142ен11  отрицательное выходное напряжение стабилизации 1,2-37в

142ЕН11
К142ЕН11
142ЕН11А
1. 2...37
1.2...37
1.2...37
1.5
1.5
-
4
4
-
7 25
К25
63

Схема кристалла и схема включения микросхемы к142ен11

Интегральный стабилизатор отрицательной полярности

142ен12
142ЕН12
К142ЕН12
КР142ЕН12А
1.2...37 1.5
1.5
1,0
1,0 5,0 47
К47
-

Схема кристалла и схема включения микросхемы к142ен12

142ен15 двухполярный стабилизатор
КР142ЕН15А
КР142ЕН15Б
+15+0,5 0,1
0,2
0,8
Схема кристалла и схема включения микросхемы к142ен15

142ен18 отрицательной полярности
КР142ЕН18А
КР142ЕН18Б
-1,2...26,5 1,0
1,5
    (LM337)


Схема кристалла и схема включения микросхемы к142ен118


142ен19
КР142ЕН19А
КР142ЕН19Б
        73
76

Схема кристалла и схема включения микросхемы к142ен19

К142еп1  Импульсный стабилизатор напряжения
142ЕП1
К142ЕП1А
К142ЕП1Б
        26
К26
К41

Схема кристалла и схема включения микросхемы к142еп1

К142ЕП2Т
К142ЕП2Т         96 Схема кристалла и схема включения микросхемы к142ЕП2Т

142ЕР2У, 142ЕР3У
142ЕР2У
142ЕР3У
        79
80
Схема кристалла и схема включения микросхемы к142ЕР2У, к142ЕР3У

142ЕФ1Т импульсный стабилизатор напряжения
142ЕФ1Т         94
Схема кристалла и схема включения микросхемы к142еф1т


Читать про стабилизаторы дальше, про стабилизаторы серии к1114, к1145, к1168, 286

На предыдущую страницу  На главную страницу  На следующую страницу



Микросхемы стабилизаторов напряжения.

КРЕН.


Советы профессионала о том, как начать свой бизнес в интернете без вложений: Свой бизнес в три шага.

Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.

Примеры расшифровки кодовой маркировки на корпусе микросхем приведен на рисунке (таблицы 8.6 и 8.7 см. здесь).

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.

Другие схемы стабилизаторов напряжения, в том числе для использования в бытовой технике, а также правила маркировки аналоговых микросхем..

Таблица 8.8

Наименование микросхемы

Напряжение стабилиз., В

Макс. 1ст нагр., А

Рассеив. Рмах, Вт

Потребление, мА

Код на корпусе

(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б

3...12±0,3 3...12±0,1 3...12±0,5 3...12±0,5 3...12±0,3 3...12±0,1

0,15

0,8

4

(К)06 (К)07 К27 К28 К08 К09

142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б

3...30±0,05 3...30±0,05 5...30±0,05 1.2...15±0,1 1.2...15±0,2 3...15±0,4

1,0 1,0 0,75 0,3 0,3 0,3

6

10

10 К10 К31

11

К11 К32

(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г

5±0,1 б±0,12 5±0,18 6±0,21

3,0 3,0 2,0 2,0

5

10

(К)12 (К)13 (К)14 (К)15

142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В

±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5

0,2

5

7,5

16 К16 17 К17 42 КЗЗ

142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е

±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0

0,15

5

7,5

43 К34 К48 К49

(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В

9±0,15 12±0,27 15±0,36

1,5

6

10

(К)18 (К)19 (К)20

К142ЕН8Г К142ЕН8Д К142ЕН8Е

9±0,36 12±0,48 15±0,6

1,0

6

10

К35 К36 К37

142ЕН9А 142ЕН9Б 142ЕН9В

20±0. 2 24±0,25 27±0,35

1,5

6

10

21 22 23

К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е

20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81

1,5 1,5 1,5 1,0 1,0 1,0

6

10

К21 К22 К23 К38 К39 К40

(К)142ЕН10 (К)142ЕН11

3...30 1.2...37

1,0 1.5

2

4

7 7

(К)24 (К)25

(К)142ЕН12 КР142ЕН12А

1.2...37 1,2...37

1.5 1,0

1 1

5

(К)47

КР142ЕН15А КР142ЕН15Б

±15±0,5 ±15±0,5

0,1 0,2

0,8 0,8





КР142ЕН18А КР142ЕН18Б

-1,2...26,5 -1,2...26,5

1,0 1,5

1

1

5

(LM337)

КР1157ЕН502 КР1157ЕН602 КР1157ЕН802 КР1157ЕН902 КР1157ЕН1202 КР1157ЕН1502 КР1157ЕН1802 КР1157ЕН2402 КР1157ЕН2702

5 6 8 9 12 15 18 24 27

0,1

0,5

5

78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24 78L27

КР1170ЕНЗ КР1170ЕН4 КР1170ЕН5 КР1170ЕН6 КР1170ЕН8 КР1170ЕН9 КР1170ЕН12 КР1170ЕН15

3 4 5 6 8 9 12 15

0,1

0,5

1,5

см. рис.

КР1168ЕН5 КР1168ЕН6 КР1168ЕН8 КР1168ЕН9 КР1168ЕН12 КР1168ЕН15 КР1168ЕН18 КР1168ЕН24 КР1168ЕН1

-5 -6 -8

-9 -12 -15 -18 -24 -1,5...37

0,1

0,5

5

79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24

142ЕН3,К142ЕН3 142ЕН4,К142ЕН4 142ЕН6,К142ЕН6 142ЕН10.К142ЕН10.

142ЕН5,К142ЕН5 U2EH8,К142ЕН8 142ЕН9,К142ЕН9 142ЕН11.К142ЕН11 142ЕН12,К142ЕН12.

КР142ЕН5, КР142ЕН8, КР142ЕН11.КР142ЕН12, КР142ЕН18.

К142ЕН1А.Б КР142ЕН15А.Б.



Стабилизаторы положительного напряжения.



Стабилизатор отрицательного напряжения.


Зарубежные микросхемы и их аналоги (LG..., LM..., LP..., LS..., LT...)

Зарубежные микросхемы и их аналоги (LG..., LM..., LP..., LS..., LT...)

ТипПроизводительОтечественный аналогНазначение LG200 NS  142ЕП1 Схема для построения импульсного стабилизатора LM10 NS  140УД33 ОУ со встроенным ИОН LM100~ NS  142ЕП1 Схема для построения импульсного стабилизатора LM101 NS  153УД2 ОУ широкого применения LM101A NS  153УД6 ОУ широкого применения LM117HVH NS  142ЕН12 Регулируемый стабилизатор отрицательного напряжения LM118 NS  140УД10 Быстродействующий ОУ LM119 NS  597СА3 Два компаратора LM124 NS 1467УД2Р Операционный усилитель счетверенный LM137~ NS  142ЕН11 Регулируемый стабилизатор отрицательного напряжения LM139 NS 1467СА2 Счетверенный компаратор LM158 NS  544УД8 Сдвоенный ОУ с напряжением питания от 3 В LM158 NS 1467УД1Р Операционный усилитель сдвоенный LM193 NS 1467СА1 Сдвоенный компаратор LM196 NS 1151ЕН1 Регулируемый стабилизатор положительного напряжения (10 А) LM235 NS 1019ЕМ1 Схема датчика температуры LM301 NS  553УД2 ОУ широкого применения LM301~ NS  157УД2 Два ОУ широкого применения LM301A NS  553УД6 ОУ широкого применения LM308 NS  140УД14 Прецизионный ОУ LM308 NS  140УД1408 Прецизионный ОУ LM311 NS  521СА3 Компаратор LM311 NS  554СА3 Компаратор LM317 NS  142ЕН12 Регулируемый стабилизатор отрицательного напряжения LM317L NS 1157ЕН1 Регулируемый стабилизатор положительного напряжения LM318 NS  140УД11 Быстродействующий ОУ LM318 NS  140УД1101 Быстродействующий ОУ LM319 NS  521СА6 Компаратор LM319 NS  554СА6 Компаратор LM324 NS 1401УД2 Четыре ОУ LM324 NS 1435УД2 Четыре ОУ LM324 NS AS324N Четыре ОУ LM331 NS 1143ПП1 ПНЧ/ПЧН LM331 NS UА02. ПП1 ПНЧ/ПЧН LM337 NS  142ЕН18 Регулируемый стабилизатор положительного напряжения (1 А) LM337L NS 1168ЕН1 Регулируемый стабилизатор положительного напряжения (100 мА) LM339 NS 1101СА2 Четыре компаратора LM339 NS 1401СА1 Четыре компаратора LM339 NS AS339N Четыре компаратора LM339 NS УР1101СК04 Четыре компаратора LM343 NS 1408УД1 Высоковольтный ОУ LM346 NS 1401УД3 Четыре ОУ LM346 NS 1435УД3 Четыре ОУ LM358 NS 1040УД1 Два ОУ LM358 NS 1053УД2 Два ОУ LM358 NS 1401УД5 Два ОУ LM358 NS 1464УД1Р Операционный усилитель сдвоенный LM358 NS AS358N Два ОУ LM358 NS УР1101УД01 Два ОУ LM363 NS  140УД27 Масштабирующий ОУ LM381 NS  548УН1 Два малошумящих УНЧ LM382 NS  538УН1 Малошумящий УНЧ LM386 NS 1438УН2 УНЧ LM387 NS  538УН3 Сверхмалошумящий широкополосный УНЧ LM392 NS 1401УД6 ОУ + компаратор LM393 NS 1040СА1 Два компаратора LM393 NS 1401СА3 Два компаратора LM393 NS 1464СА1 Сдвоенный компаратор LM393 NS УР1101СК03 Два компаратора LM393N NS AS393N Два компаратора LM1240 NS 1401УД2 Четыре ОУ LM1818 NS 1057ХА1 Процессор записи/воспроизведения магнитофона LM1894 NS  157ХП4 Динамический шумоподавитель LM2900 NS 1401УД1 Четыре усилителя Нортона LM2901 NS 1401СА2 Четыре компаратора LM2902 NS 1053УД3 Четыре ОУ LM2925 NS 1156ЕН1 Стабилизатор положительного напряжения LM2930 NS 1158ЕНхх Стабилизатор положительного напряжения LM2931~ NS  142ЕН17 Стабилизатор положительного напряжения LM2931~ NS 1170ЕН12 Стабилизатор положительного напряжения +12 В LM2931~ NS 1170ЕН5 Стабилизатор положительного напряжения +5 В LM2931~ NS 1170ЕН6 Стабилизатор положительного напряжения +6 В LM2931~ NS 1170ЕН8 Стабилизатор положительного напряжения +8 В LM2931~ NS 1170ЕН9 Стабилизатор положительного напряжения +9 В LM2931A NS 1156ЕН3 Стабилизатор положительного напряжения LM2931A NS 1158ЕНхх Стабилизатор положительного напряжения LM2931T NS 1156ЕН5   LM3900 NS 1435УД1 Четыре усилителя Нортона LM4250~ NS 1407УД2 Микромощный ОУ LM78xx NS AS78xx Стабилизатор положительного напряжения LM79xx NS AS79xx Стабилизатор положительного напряжения LMF-100 NS 1172ФП1А Фильтр на переключаемых конденсаторах (до 100 кГц) LMTSxx NS AS78xx Стабилизатор положительного напряжения LP2950 NS 1184ЕН1 Регулируемый стабилизатор положительного напряжения LP2951 NS 1184ЕН2 Регулируемый стабилизатор положительного напряжения LS156   1038ХП1 Аналоговый тракт телефонного аппарата LS5120   1014КТ2 ИС для электронной защиты аппаратуры связи от перенапряжений и грозовых разрядов LT337A LT  142ЕН18 Регулируемый стабилизатор положительного напряжения (1 А) LT1082 LT  142ЕН22В Регулируемый стабилизатор положительного напряжения LT1083 LT  142ЕН22А Регулируемый стабилизатор положительного напряжения LT1084 LT  142ЕН22 Регулируемый стабилизатор положительного напряжения LT1085 LT  142ЕН22Б Регулируемый стабилизатор положительного напряжения LT1085/6-2. 5 LT  142ЕН26 Стабилизатор положительного напряжения +2.5 В LT1085/6-2.9 LT  142ЕН25 Стабилизатор положительного напряжения +2.9 В LT1085/6-3.3 LT  142ЕН24 Стабилизатор положительного напряжения +3.3 В LT1086-3.3 LT 1234ЕН3 Стабилизатор напряжения 3.3 В, 1.5 А LT2951-3.3 LT 1184ЕН7 Стабилизатор напряжения 3.3 В LT2951-5.0 LT 1184ЕН2 Регулируемый стабилизатор положительного напряжения

Рекомендуемый контент

Радиолюбителю

Copyright © 2010-2021 housea.ru. Контакты: [email protected] При использовании материалов веб-сайта Домашнее Радио, гиперссылка на источник обязательна. Главная \ Архив \ Зарубежные микросхемы и их аналоги (LG..., LM..., LP..., LS..., LT...)

Микросхемы стабилизаторы напряжения - параметрические

Сегодня для подключения аппаратуры к питанию редко применяют транзисторные стабилизаторы напряжения. Это обуславливается широкой популярностью использования интегральных приборов стабилизации.

Использование микросхем

Рассмотрим свойства импортных и отечественных микросхем, которые выступают вместо стабилизаторов напряжения. Они имеют параметры по таблице.

Зарубежные стабилизаторы серии 78… служат для выравнивания положительного, а серии 79… – отрицательного потенциала напряжения. Типовые микросхемы с обозначением L – маломощные приборы. Они сделаны в небольших пластиковых корпусах ТО 26. Стабилизаторы мощнее изготавливают в корпусе типа ТОТ, по подобию транзисторов КТ 805, и монтируются на теплоотводящие радиаторы.

Схема соединений микросхемы КР 142 ЕН5

Такая микросхема служит для создания стабильного напряжения 5-6 В, при силе тока 2-3 А. Электрод 2 микросхемы подключен к металлической основе кристалла. Микросхему фиксируют сразу на корпусе без изоляционных прокладок. Величина емкости зависит от наибольшего тока, протекающего через стабилизатор и при наименьших токах нагрузки – величину емкости нужно увеличить – конденсатор на входе должен быть не меньше 1000 мкФ, а на выходе не менее 200 мкФ. Рабочее значение напряжения емкостей должно подходить выпрямителю с резервом в 20%.

Если в схему электрода микросхемы (2) подключить стабилитрон, то напряжение выхода повысится до величины напряжения микросхемы, и к этому значению прибавляется напряжение стабилитрона.

Сопротивление на 200 Ом предназначено для повышения тока, протекающего через стабилитрон. Это оптимизирует стабильность напряжения. В нашем случае напряжение будет 5 + 4,7 = 9,7 В. Слабые стабилитроны подключаются подобным образом. Для повышения силы тока выхода стабилизатора можно применить транзисторы.

Микросхемы 79 типа служат для выравнивания отрицательного значения и в цепь подключаются подобным образом.

В серии микросхем КР 142 есть прибор с изменяемым напряжением выхода – КР 142ЕН12 А:

Нужно учесть, что цоколевка ножек 79 типа микросхем и КР 142 ЕН 12 имеют отличия от типовой. Эта схема при напряжении входа 40 В может выдать напряжение 1,2-37 В при силе тока до 1,5 А.

Замена стабилитронам

Одними из основных компонентов электронной аппаратуры стали стабилизаторы напряжения. До недавнего времени такие компоненты включали в себя:

  • Транзисторы различных серий.
  • Стабилитроны.
  • Трансформаторы.

Суммарное количество деталей стабилизатора было немалое, особенно регулируемого прибора. При возникновении специальных микросхем все изменилось. Новые микросхемы для стабилизаторов изготавливаются для большого интервала напряжений, со встроенными опциями защиты.

В таблице указан список популярных микросхем стабилизаторов с обозначениями.

Если нужно нестандартное напряжение с регулировкой, то применяют 3-выводные микросхемы с напряжением 1,25 вольт выхода и вывода управления.

Типовая схема работы микросхем на определенное напряжение показана на рисунке. Емкость С1 не ниже 2,2 микрофарад.

Регулируемые микросхемы в отличие от фиксированных приборов, без нагрузки работать  не могут.

Наименьший ток регулируемых микросхем 2,5-5 миллиампер для слабых моделей, и до 10 миллиампер для мощных. Для уменьшения пульсаций напряжения при повышенных напряжениях целесообразно подключать выравнивающий конденсатор величиной 10 мкФ. Диод VD 1 служит защитой микросхемы, если нет входного напряжения и подачи ее выхода к питанию. Диод VD 2 предназначен для разряжания емкости С2 при замыкании цепи входа или выхода.

Недостатки микросхем

Свойства микросхем остаются на уровне большинства использования в практике радиолюбителей. Из недостатков микросхем можно отметить:

  1. Повышенное наименьшее напряжение между выходом и входом, составляющее 2-3 вольта.
  2. Ограничения на наибольшие параметры: напряжение входа, рассеиваемая мощность, ток выхода.

Указанные недостатки не слишком заметны и быстро окупаются простым использованием и малой стоимостью.

Зарядное устройство для всех типов аккумуляторов

Обратите внимание, что стабильность наблюдается при токе нагрузки и незначительном изменении напряжения питания. Точно так же этот факт обычно упускают из виду, но если вам нужна идеальная стабильность - стабилизируйте блок питания. Расчет тока очень прост - ток в амперах равен 1,2, деленному на сопротивление R1 в Ом. Для отображения тока используется транзистор (обязательно германиевый из-за низкого напряжения открытия), что позволяет визуально наблюдать токи до 50 мА.

Предохранитель диода D1 и F2 защищает зарядное устройство от обратного хода аккумулятора. Емкость С1 выбирается по формуле: 1 ампер должен 2000 мкФ.

Преимущества предлагаемого устройства: защита от короткого замыкания, не имеет значения количество элементов в аккумуляторной батарее и тип - можно заряжать и герметизировать кислотно-литиевый 12,6 3,6 и 7,2 В Щелочной выключатель тока должен быть включен точно так, как показано на диаграмма - для того, чтобы при любых манипуляциях оставался резистор R1. Использование переменного низкоомного резистора нежелательно из-за нестабильности скользящего контакта при токах нагрузки более 0.2 А.

Ограничения: Максимальное напряжение аккумуляторной батареи должно быть меньше напряжения питания 4 вольт; Микросхема 142ЕН12 установлена ​​на радиаторе, рассеивающем 20 Вт при однократном заряде щелочного элемента максимальным током 1А.

Зарядный ток мощностью 0,1 подходит для всех типов аккумуляторов. Чтобы полностью зарядить аккумулятор, он должен дать 120% от номинала, но перед этим он должен быть полностью разряжен. Следовательно, время зарядки в рекомендованном режиме - 12 часов.

К предложениям прекратить зарядку для достижения определенного напряжения следует относиться с некоторой осторожностью - как правило, напряжение аккумулятора после снятия тока заряда постепенно уменьшается, и это приводит к повторной активации заряда, если в компараторе установлен низкий гистерезис, К тому же критерии выбора напряжения - разные для разных аккумуляторов.

Теги: зарядное устройство для щелочных аккумуляторов схема зарядного устройства для свинцово-кислотных аккумуляторов зарядное устройство для литиевых аккумуляторов универсальное зарядное устройство

% PDF-1.3 1 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > / ProcSet 6 0 R >> / MediaBox [0 0 613.44 538.2] / CropBox [0 0 613,44 538,2] / Содержание 4 0 руб. / Большой палец 11 0 R >> эндобдж 4 0 объект > транслировать q 613,44 0 0 538,2 0 0 см / Im0 Do Q конечный поток эндобдж 5 0 obj 36 эндобдж 6 0 obj [/ PDF / Text / ImageC] эндобдж 7 0 объект > эндобдж 8 0 объект >] / Ширина 1704 / Высота 1495 / ColorSpace 10 0 R / BitsPerComponent 1 / Длина 9 0 R >> транслировать Y & + DDNQJD ∕ Q; JFYU! DNQn% j "vBRXf6Ms! D_7fBvv8Ī 㥑 Bb3Yz5v) cva, g $ & X # 0j | k r'D% Im7Nv = ZSJV, & N = VFkAu. (d}} pkKJ ֫ 88 UiRop1jCI% K% = PZ: bY ⢢ * Tp.c6 (F "VVUt4! E1UEAi + 'UE1LT & L! AAA" 1CL hkM + & {3Bh0B 0tUN + A> ؅ \ & * L! "8Q # D \ D0HLDG - pB! AB "" UHTR2A $ 8K "$ H ޒ GaU-% iCX $ au $ 2) E0A, BbAi4L% C & DA ($ ($ $; 1GtK] PJHRA * A (KH ש Oi% F? (HuI0H $ IR5!; ƷzAB H "n (ҨA UJ $$$ S] \ t% FHΔ * PHi! I * - $ I $? W, -ENI / $ CPMlf "68>! DI-B # 8iR" BU y "NA + P | y9 $ qRKIxAA% TkP '\. 1ˈ`i /% $ * hu T * 0a ۧ Ӵ! øv ᦝ & ޷ TMa% a1 AiN $ jPh5ƓV m ߦ I," GhEҪI HI Gy ߭ pD] $ 0)! i S yN ! rf I $ E: Y ߑ% jjJI $$ Jo) KCI} $ I% 'fL SK * U,! RX34 ~:}] - _A $ 4E # I # = a? = XH - $ *! RA' Dp " = ğ͸f8 i $ P - (v7.$ m = V $ P2A \ {L% y Z $ jI TRFhv ~ XH VRPPih - RNm IPX_pIRJ] ߍ zmX DxNQ. ش x =!} $ {: IOI W "BH} l_Bb &! k /? _ uWiRA $ H ihB U> à0L &, N} G I * ГБЖ , $ TAa 5 b6͢ {gm _ [J ֕ QPh * TRA H% 6_ "ůM}}} v {[ 5BA`FRQC.L [5 {뭭 AB ! aB \] Np SI- $ V * 0ZXOCN1IXA4 (tm 8HZM0 # **) [, u &. "Ј *! AD V" ""! "&! XHC bND hX & (C% A BҰLDKwI {AEӄA8 q HΔS'z2

(D9 = IPN8 f9 \ XIPUI% A ل & E | n * FzUIȴ (TIA W * ҐH% Csju (A * "$ QA $ являюсь" ȩι3A $ gMT $ {$ | gsK'Yd PWR΄ * O8 "@ Kr * $ b! P '! 7dDB-! fA45.3Ъ5: H GEʼD̓ & 9 [GS ~ h% IRAI I "\ a # E8BteH} Aa $ \ ȮwN $ LzA # V JA # Qg $ Lr ;.`Iy 3n84, g4 r / Fla4C

IR '# ay! CFp8j #; vFvF; # ٺ

Как выглядит стабилизатор напряжения на микросхеме. Интегрированные стабилизаторы для микроконтроллеров

В этой статье мы рассмотрим возможности и способы питания цифровых устройств, собранных вручную, в частности на. Ни для кого не секрет, что залог успеха любого устройства - его правильное питание. Конечно, источник питания должен обеспечивать мощность, необходимую для питания устройства, иметь на выходе электролитический конденсатор большой емкости, чтобы сглаживать пульсации и, предпочтительно, быть стабилизированным.

Я особо подчеркиваю последнее, различные нестабилизированные источники питания, такие как зарядные устройства от сотовых телефонов, маршрутизаторов и аналогичного оборудования, не подходят для непосредственного питания микроконтроллеров и других цифровых устройств. Поскольку напряжение на выходе таких блоков питания различается в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства с выходом USB, которые выдают на выходе 5 вольт, как зарядка от смартфонов.


Многие начинающие изучать электронику и просто заинтересовались, думаю, были шокированы тем фактом: на адаптере питания, например, от приставки Dandy , и любых других подобных нестабилизированных 9 вольт постоянного тока (или постоянного тока) может быть написано , а при измерении мультиметром щупами, подключенными к контактам вилки блока питания на экране мультиметра, все 14, а то и 16.Такой блок питания можно использовать для питания цифровых устройств, но стабилизатор должен быть собран на микросхеме 7805, либо Крен5. Ниже на фото микросхема L7805CV в корпусе ТО-220.


Такой стабилизатор имеет простую схему подключения, из обвеса микросхемы, то есть из необходимых для его работы деталей нам понадобится всего 2 керамических конденсатора на 0,33 мкФ и 0,1 мкФ. Схема подключения многим известна и взята из Даташита на микросхеме:

Соответственно на вход такого стабилизатора подаем напряжение, либо подключаем к плюсу блока питания.А минус соединяем с минусом микросхемы, и подаем прямо на вывод.


И получаем на выходе нужные нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключить кабель USB и зарядить телефон, мп3 плеер или любое другое устройство с возможностью зарядки от порта USB.


Стабилизатор понижающий с 12 до 5 вольт - схема

Автомобильная зарядка с выходом USB всем давно известна.Внутри он устроен по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.


В качестве примера для желающих собрать аналогичное зарядное устройство своими руками или отремонтировать имеющееся приведу его схему, дополненную индикацией включения на светодиоде:

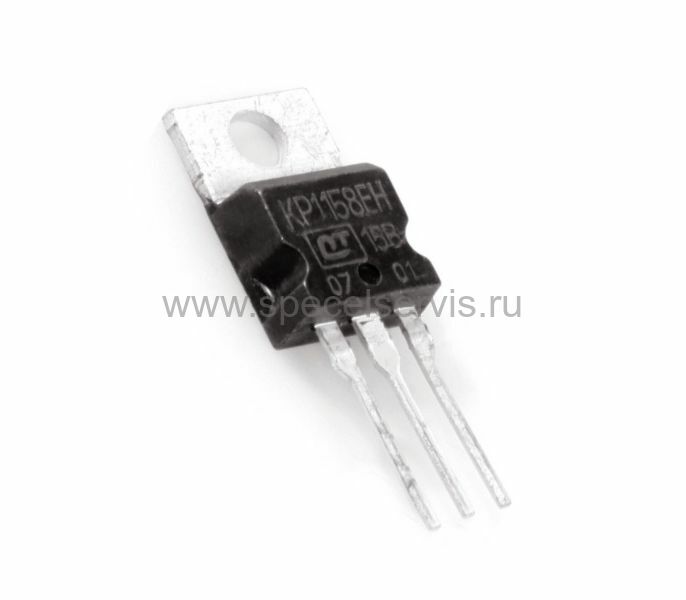

Распиновка микросхемы 7805 в корпусе TO-220 показана на следующих рисунках. При сборке следует помнить, что распиновка микросхем в разных корпусах разная:


При покупке микросхемы в радиомагазине следует попросить стабилизатор, как L7805CV в упаковке ТО-220.Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа на больших токах, микросхему нужно установить на радиатор.

Конечно, эта микросхема существует и в других корпусах, например, знакомый всем по маломощным транзисторам ТО-92. Этот стабилизатор работает при токах до 100 мА. Минимальное входное напряжение, при котором начинает работать стабилизатор, составляет 6,7 вольт, стандартное - 7 вольт. Фотография микросхемы в корпусе ТО-92 представлена ​​ниже:

Распиновка микросхемы в корпусе ТО-92, как уже было описано выше, отличается от распиновки микросхемы в корпусе ТО-220.На следующем рисунке видно, как из него становится ясно, что ножки зеркально отражены по отношению к TO-220:


Конечно, стабилизаторы выдают разные напряжения, например 12 вольт, 3,3 вольта и другие. Главное не забывать, что входное напряжение должно быть минимум на 1,7 - 3 вольта больше выходного.

Микросхема 7833 - схема

На следующем рисунке показана распиновка стабилизатора 7833 в корпусе ТО-92.Такие стабилизаторы используются для питания дисплеев, карт памяти и других периферийных устройств в устройствах на микроконтроллерах, которым требуется более низкое напряжение, чем 5 В, основное питание микроконтроллера.


Стабилизатор для блока питания МК

Использую для питания устройств на микроконтроллерах, собранных и отлаженных на макетной плате, стабилизатор в корпусе, как на фото выше. Питание осуществляется от нестабилизированного адаптера через гнездо на плате устройства.Его принципиальная схема представлена ​​на рисунке ниже:


При подключении микросхемы необходимо строго соблюдать распиновку. Если путаются ножки, достаточно даже одного включения, чтобы стабилизатор отключился, поэтому при включении нужно быть осторожным. Автор материала AKV.

Компенсационные стабилизаторы положительного напряжения популярной серии «78xx» были разработаны в 1976 году компанией Texas Instruments. В дальнейшем появились их модификации (Таблица 6.3) и аналогичные разработки других компаний. Выходные напряжения стандартизированы по сериям: 1,5; 1,8; 2,5; 2,7; 2,8; 3.0; 3.3; четыре; пять; 6; 8; 9; 12; 15; 18; 24 B. Производители различаются по первым буквам названия, например, L7812 (STMicroelectronics), КА7805 (Samsung), NJM78L03 (NJRCorporation), LM7805 (Fairchild), UTC7805 (UnisonicTechnologies). В странах СНГ эти стабилизаторы известны по микросхемам серии КР142ЕНхх.

Важный нюанс. Допустимое падение напряжения между входом и выходом стабилизатора (£ / IO) зависит от тока нагрузки.Так, например, для микросхем серии «7805» он составляет 1 В при токе 20 мА и 2 В при токе 1 А. В кратких справочных данных указан только последний параметр (2 В / 1 А). обычно указываются, а характеристики полной нагрузки приводятся только в таблицах технических данных. Поэтому, внимательно их изучив, можно избежать ненужного перестрахования.

Все современные встроенные стабилизаторы защищены от короткого замыкания в нагрузке, от температурного перегрева кристалла и от выхода рабочей точки из зоны безопасной эксплуатации.

Помимо фиксированных стабилизаторов напряжения существуют встроенные регулируемые стабилизаторы. Их первые образцы были разработаны Робертом Добкиным (Robert Dobkin) в 1977 году в компании National Semiconductor. Типичными представителями этого направления являются микросхемы серии 317, выходное напряжение которых определяется делителем на двух резисторах.

На рис. 6.6, а ... п показаны схемы регулируемого и нерегулируемого интегральных стабилизаторов положительного напряжения.


Рис.6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (пуск):

а) Типовая схема переключения интегрального стабилизатора DAL. Микросхемы серии 78Lxx идеально подходят для простых любительских конструкций, содержащих МК и имеющих ток потребления до 100 мА. Встроенная защита DA1 от короткого замыкания ограничивает выходной ток до 0,1 ... 0,2 А, что во многих случаях спасает МК в случае аварии. Входное напряжение фильтруется элементами L1, C1, C2, а катушка индуктивности может отсутствовать.Конденсаторы С1, С4 устанавливаются вблизи (0 ... 70 мм) от выводов стабилизатора DA1, чтобы предотвратить самовозбуждение последнего. Емкость конденсатора С2 должна быть в несколько раз больше, чем емкость конденсатора С3, в противном случае необходимо поставить защитный диод VD1 (показан пунктирной линией). Главное, чтобы при отключении питания выходное напряжение +5 В уменьшалось во времени быстрее, чем входное +6,5 ... + 15 В (для этого увеличивают емкость конденсатора С2), иначе DA1 чип может выйти из строя.Если нет уверенности, то аналогичный диод рекомендуется устанавливать в другие аналогичные схемы;

б) Стабилизатор DA1 (компания Maxim / Dallas) не относится к серии 78xx. Он отличается своим названием и функциональностью. В частности, в микросхеме DA1 есть вход для отключения стабилизатора (вывод 4) и вход для плавного регулирования напряжения (вывод 5). Микросхемы MAX603 и MAX604 взаимозаменяемы и обеспечивают на выходе +5 и +3,3 В соответственно;

в) LDO-стабилизатор на микросхеме DA1 с максимальным током нагрузки 1 А (аналог К1184ЕН1).В семействе LM2940 есть микросхемы с выходным напряжением 5; 8; 9; десять; 12; 15 В, а в семействе LP2950 - напряжением 3,0; 3.3; 5 В;

г) UltraLDO-стабилизатор на микросхеме DA1 в SMD корпусе. Напряжение выхода UVX не более 0,12 В при токе нагрузки 50 мА и не более 7 мВ при токе нагрузки 1 мА. Существуют модификации этого стабилизатора с выходным напряжением по серии: 1,5; 1,8; 2,5; 2,85; 3.0; 3.2; 3.3; 3.6; 3,8; 4.0; 4,7; 4.85; 5,0 В;



г) регулируемый регулятор напряжения на микросхеме DAI серии «317».

е) напряжение +13 В получается сложением двух напряжений стабилизаторов DAI и DA2

г) индикатор HL1 светится зеленым светом при нормальном напряжении аккумулятора / аккумулятора GB1 в пределах 6,8 ... 9 В. Ниже 6,8 В его свечение гаснет, что является сигналом к ​​замене аккумулятора или перезарядке аккумулятора;

ч) стандартный метод увеличения выходного напряжения стабилизатора DA1 на 0.1 ... 0,3 В. Это может потребоваться при некондиционных параметрах микросхемы DA I или для проверки работы МК с повышенной мощностью. Резистор R1 регулирует выходное напряжение в небольшом диапазоне на линейном участке ВАХ диода VD1 (ток 5 ... 10 мА). В резисторе RI нет необходимости, если DAI-микросхема серий «78LC05», «78-L05» заменена на аналогичную из серии «7805», имеющую ток потребления через вывод GND в пределах 3 ... 8 мА. ;

i) стабилизатор напряжения DAI дополнен усилителем тока на звуковой микросхеме DA2, который используется как повторитель напряжения с нагрузкой до 3 А.Напряжение питания микросхемы DA2 необходимо увеличить +9 ... +12 В, хотя это не обязательно стабилизировать;


Рис. 6.6. Схемы компенсации интегральных стабилизаторов положительного напряжения (продолжение):

j) высокое входное напряжение 60 В сначала снижается до 23 В (DA1), а затем до 5 В (DA2). Разница напряжений на входе и выходе микросхемы DAI не должна превышать 40 В. При большом токе нагрузки может потребоваться установка микросхем DAI, DA2 на радиаторы;

к) резистор RI плавно регулирует напряжение в верхнем, более мощном канале.Если средний выход резистора RI в результате вращения его двигателя электрически соединить с общим проводом, то в двух каналах будут одинаковые напряжения +5 В. Стабилизаторы DAI, DA2 могут иметь как одинаковые, так и разные выходные напряжения;

м) блок питания с кодовым названием «Ступень» состоит из последовательно соединенных стабилизаторов напряжения DA1 ... DA3. Ток нагрузки, суммированный по трем цепям + 12, +9 и +5 В, не должен превышать максимально допустимый ток для микросхемы DA1

.

м) получение двух одинаковых напряжений от одного общего источника +7... + 15 В. Это полезно, например, для развязки аналоговых и цифровых схем МК или для отдельного питания высокочувствительного входного усилителя;


Рис. 6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (торцевые):

н) получение трех различных стабилизированных напряжений для питания ядра процессора, а также внутренней и внешней периферии нового современного МК. Фильтр подавления помех ФБР (Murata Manufacturing) небольшой. Его можно заменить одноканальным LC-фильтром на дискретных элементах;

o) получение хорошо стабилизированного напряжения +5 В и «квазистабилизированного» напряжения +2.8 ... + 3,2 В. Диоды VD1 ... VD3 уменьшают выходное напряжение, но это будет зависеть от протекающего через них тока и температуры окружающей среды. Диодов может быть не три, а два, как обычные, так и диода Шоттки. Резистор R1 служит начальной нагрузкой потока для фиксации рабочей точки диодов на крутой вертикальной ветви ВАХ, начиная с 10 мА;

п) двухканальный стабилизатор напряжения DA1 (STMicroelectronics) обеспечивает питание двух выходных трактов +5.1 и +12 В. сразу. Ток нагрузки в каждом канале может составлять 0,75 ... 1 А.

Одним из важных компонентов электронного оборудования является стабилизатор напряжения в блоке питания. Совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее количество элементов стабилизатора было довольно большим, особенно если это требовалось для управления выходным напряжением, защиты от перегрузки и короткого замыкания выхода, а также ограничения выходного тока на заданном уровне. С появлением специализированных чипов ситуация изменилась.Стабилизаторы напряжения микросхемы способны работать в широком диапазоне выходных напряжений и токов, часто имеют встроенную защиту от перегрузки по току и перегрева - как только температура микросхемы микросхемы превышает допустимое значение, выходной ток ограничивается. В настоящее время ассортимент отечественных и зарубежных стабилизаторов напряжения настолько широк, что ориентироваться в нем стало довольно сложно. Размещен под таблицей. предназначен для облегчения предварительного выбора стабилизатора под конкретное электронное устройство.В таблице. 13.4 представлен на отечественном рынке перечень наиболее распространенных схем трехвыводных линейных регуляторов напряжения для фиксированного выходного напряжения и их основные параметры. На рис. 13.4 упрощенно показан внешний вид устройств, а также указана их распиновка. В таблицу включены только стабилизаторы с выходным напряжением от 5 до 27 В - в этот интервал укладывается подавляющее большинство случаев из радиолюбительской практики. Конструкция посторонних устройств может отличаться от представленной.Следует иметь в виду, что информация о рассеиваемой мощности при работе микросхемы с радиатором в паспортах устройств обычно не указывается, поэтому ее средние значения, полученные из графиков, имеющихся в документации, приведены в столы. Также отметим, что микросхемы одной серии, но для разных значений напряжения могут различаться по рассеиваемой мощности. Также существует другая маркировка, например, перед обозначением стабилизаторов групп 78, 79, 78L, 79L, 78M, 79M, указанных в таблице, реально может присутствовать одна или две буквы, которые обычно кодируют производителя.За обозначениями, указанными в таблице, также могут стоять буквы и цифры, обозначающие определенные конструктивные или эксплуатационные особенности микросхемы. Типовая схема включения стабилизаторов микросхемы при фиксированном выходном напряжении представлена ​​на рис. 13.5 (а и б).

Для всех микросхем из керамики или оксида тантала емкость входного конденсатора C1 должна быть не менее 2,2 мкФ, для конденсаторов из оксида алюминия не менее 10 мкФ, а выходного конденсатора C2 не менее 1 и 10 мкФ соответственно.Некоторые микросхемы допускают меньшую емкость, но указанные значения гарантируют стабильную работу любых стабилизаторов. Входной конденсатор может играть конденсатор сглаживающего фильтра, если он расположен не дальше 70 мм от корпуса микросхемы.


Если требуется нестандартное значение стабилизированного выходного напряжения или его плавное регулирование, удобно использовать специализированные регулируемые стабилизаторы микросхем, поддерживающие напряжение 1.25 В между выходом и управляющим выходом. Их список представлен в таблице. 13.5.


На рис. 13.6 представлена ​​типовая схема подключения стабилизаторов с регулирующим элементом в плюсовом проводе. Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который включен в схему для установки уровня выходного напряжения. Учтите, что в отличие от стабилизаторов на фиксированное выходное напряжение регулируемые конденсаторы не работают без нагрузки. Минимальное значение выходного тока маломощных регулируемых стабилизаторов - 2.5-5 мА, мощный - 5-10 мА. В большинстве случаев применения стабилизаторов нагрузка обслуживается резистивным делителем напряжения R1, R2 на рис. 13.6. По этой схеме можно включать стабилизаторы с фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток намного больше, чем B-4 мА), а во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам невозможно достичь максимально возможного коэффициента стабилизации устройства. Чтобы снизить уровень пульсаций на выходе, особенно при более высоком выходном напряжении, рекомендуется включать сглаживающий конденсатор S3 емкостью 10 мкФ и более.К конденсаторам С1 и С2 предъявляются те же требования, что и к соответствующим конденсаторам фиксированных стабилизаторов. Если стабилизатор работает на максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема находится под большим обратным напряжением со стороны нагрузки и может выйти из строя. Для защиты выходной цепи в таких ситуациях параллельно ей включен защитный диод VD1. Другой защитный диод VD2 защищает микросхему со стороны заряженного конденсатора СЗ.Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Интегрированные регуляторы напряжения серии

142 не всегда имеют маркировку полного типа. В этом случае на корпусе идет условное обозначение кода, позволяющего определить тип микросхемы.

Примеры расшифровки маркировки кода на корпусе микросхем:

Микросхемы для стабилизаторов КР вместо К имеют те же параметры и отличаются только конструкцией корпуса.При маркировке этих микросхем часто используется сокращенное обозначение, например, вместо КР142ЕН5А нанесите КРЕН5А.

Наименование
микросхемы
U стаб.,
AT
I ст. Макс.,
А
P макс.,
Вт
I потребление,
мА
Корпус Код на корпусе
(К) 142EN1A 3... 12 ± 0,3 0,15 0,8 4 Погружение 16 (C) 06
(К) 142EN1B 3 ... 12 ± 0,1 (К) 07
K142EN1V 3 ... 12 ± 0,5 K27
K142EN1G 3 ... 12 ± 0,5 K28
K142EN2A 3 ... 12 ± 0,3 K08
K142EN2B 3 ... 12 ± 0.1 K09
142ENZ 3 ... 30 ± 0,05 1,0 6 10 10
K142ENZA 3 ... 30 ± 0,05 1,0 K10
K142ENZB 5 ... 30 ± 0,05 0,75 K31
142EN4 1,2 ... 15 ± 0,1 0,3 11
K142EN4A 1.2 ... 15 ± 0,2 0,3 K11
K142EN4B 3 ... 15 ± 0,4 0,3 K32
(К) 142EN5A 5 ± 0,1 3,0 5 10 (К) 12
(К) 142EN5B 6 ± 0,12 3,0 (К) 13
(К) 142EN5V 5 ± 0,18 2,0 (К) 14
(К) 142EN5G 6 ± 0.21 2,0 (К) 15
142EN6A ± 15 ± 0,015 0,2 5 7,5 16
K142EN6A ± 15 ± 0,3 K16
142EN6B ± 15 ± 0,05 17
K142EN6B ± 15 ± 0,3 K17
142EN6V ± 15 ± 0,025 42
К142ЕН6В ± 15 ± 0.5 КЗЗ
142EN6G ± 15 ± 0,075 0,15 5 7,5 43
K142EN6G ± 15 ± 0,5 K34
K142EN6D ± 15 ± 1,0 K48
K142EN6E ± 15 ± 1,0 K49
(К) 142EN8A 9 ± 0,15 1,5 6 10 (К) 18
(К) 142EN8B 12 ± 0.27 (К) 19
(К) 142EN8V 15 ± 0,36 (К) 20
K142EN8G 9 ± 0,36 1,0 6 10 K35
K142EN8D 12 ± 0,48 K36
K142EN8E 15 ± 0,6 K37
142EN9A 20 ± 0,2 1,5 6 10 21
142EN9B 24 ± 0.25 22
142EN9V 27 ± 0,35 23
K142EN9A 20 ± 0,4 1,5 6 10 K21
K142EN9B 24 ± 0,48 1,5 K22
К142ЕН9В 27 ± 0,54 1,5 K23
K142EN9G 20 ± 0,6 1,0 K38
K142EN9D 24 ± 0.72 1,0 K39
K142EN9E 27 ± 0,81 1,0 K40
(К) 142EN10 3 ... 30 1,0 2 7 (К) 24
(К) 142EN11 1 2 ... 37 1 5 4 7 (К) 25
(К) 142EN12 1,2 ... 37 1 5 1 5 КТ-28 (К) 47
КР142ЕН12А 1,2...37 1,0 1
КР142ЕН15А ± 15 ± 0,5 0,1 0,8 Дип 16
КР142ЕН15Б ± 15 ± 0,5 0,2 0,8
КР142ЕН18А -1,2 ... 26,5 1,0 1 5 CT-28 (LM337)
КР142ЕН18Б -1,2 ...26,5 1,5 1
KM1114EU1A - - - - - K59
KR1157EN502 5 0,1 0,5 5 CT-26 78L05
KR1157EN602 6 78L06
KR1157EN802 8 78L08
KR1157EN902 9 78L09
KR1157EN1202 12 78L12
KR1157EN1502 15 78L15
KR1157EN1802 18 78L18
KR1157EN2402 24 78L24
KR1157EN2702 27 78L27
КР1170ЕНЗ 3 0,1 0,5 1,5 CT-26 См. Рис.
KR1170EN4 4
KR1170EN5 5
KR1170EN6 6
KR1170EN8 8
KR1170EN9 9
KR1170EN12 12
KR1170EN15 15
КР1168ЕН5 -5 0,1 0,5 5 CT-26 79L05
КР1168ЕН6 -6 79L06
КР1168ЕН8 -8 79L08
КР1168ЕН9 -9 79L09
КР1168ЕН12 -12 79L12
КР1168ЕН15 -15 79L15
КР1168ЕН18 -18 79L18
КР1168ЕН24 -24 79L24
КР1168ЕН1 -1,5...37

Сегодня транзисторные стабилизаторы напряжения редко используются для подключения оборудования к источнику питания. Это связано с большой популярностью использования устройств встроенной стабилизации.

Использование микросхемы

Рассмотрим свойства импортных и отечественных микросхем, действующих вместо стабилизаторов напряжения. У них есть параметры согласно таблице.

Иностранные стабилизаторы серии 78 ... служат для уравнивания плюса, а 79... серия - отрицательный потенциал напряжения. Типовые микросхемы с обозначением L относятся к маломощным устройствам. Они выполнены в небольших пластиковых корпусах ТО 26. Стабилизаторы более мощные, изготавливаются в корпусе типа ТОТ, аналогичном транзисторам КТ 805, и устанавливаются на радиаторы радиатора.

Схема подключения микросхемы КР 142 EN5

Такая микросхема служит для создания стабильного напряжения 5-6 В при силе тока 2-3 А. Электрод 2 микросхемы соединен с металлической основой кристалла.Чип крепится непосредственно к корпусу без изолирующих прокладок. Величина емкости зависит от максимального тока, протекающего через стабилизатор, и при минимальных токах нагрузки - значение емкости необходимо увеличивать - конденсатор на входе должен быть не менее 1000 мкФ, а на выходе не менее 200 мкФ. . Рабочее напряжение конденсаторов должно быть подходящим для выпрямителя с запасом 20%.

Если к цепи электрода микросхемы (2) подключен стабилитрон, то выходное напряжение возрастает до значения напряжения микросхемы, и к этому значению прибавляется напряжение стабилитрона.

Сопротивление 200 Ом предназначено для увеличения тока, протекающего через стабилитрон. Это оптимизирует стабильность напряжения. В нашем случае напряжение будет 5 + 4,7 = 9,7 В. Аналогичным образом подключаются слабые стабилитроны. Для увеличения токового выхода стабилизатора можно использовать транзисторы.


Микросхемы 79 типа используются для выравнивания отрицательного значения и подключаются аналогичным образом.

В серии микросхем есть устройство с регулируемым выходным напряжением - КР 142ЕН12 А:

Следует отметить, что распиновка ножек 79 типа микросхем КР 142 и ЭН 12 отличается от стандартной.Эта схема с входным напряжением 40 В может выдавать напряжение 1,2-37 В при силе тока до 1,5 А.

Запасные стабилитроны

Одним из основных компонентов электронного оборудования являются стабилизаторы напряжения. До недавнего времени таких компонентов было:

  • Транзисторы различных серий.
  • Стабилитроны.
  • Трансформаторы

Общее количество деталей стабилизатора было значительным, особенно регулируемого устройства.С появлением особых фишек все изменилось. Новые схемы стабилизаторов изготавливаются на широкий диапазон напряжений, со встроенными опциями защиты.

В таблице приведен список популярных микросхем стабилизаторов с обозначениями.



Если необходимо нестандартное напряжение с регулировкой, то применяйте 3-х контактные схемы с напряжением 1,25 В на выходе и управляющем выходе.
Типовая схема работы микросхем на определенное напряжение представлена ​​на рисунке.Емкость С1 не ниже 2,2 мкФ.

Регулируемые цепи, в отличие от стационарных устройств, не могут работать без нагрузки.

Наименьший ток регулируемых микросхем составляет 2,5-5 мА для слабых моделей и до 10 мА для мощных. Для уменьшения пульсаций напряжения при высоких напряжениях рекомендуется подключать выравнивающий конденсатор на 10 мкФ. Диод VD 1 служит защитой микросхемы при отсутствии входного напряжения и подвода ее вывода к питанию.Диод VD 2 предназначен для разряда емкости C2, когда входная или выходная цепь замкнута.

Недостатки микросхемы

Свойства микрочипов остаются на уровне большинства используемых в практике любительского радио. Из недостатков микросхем можно отметить:

  1. Повышенное минимальное напряжение между выходом и входом, до 2–3 вольт.
  2. Ограничения по наибольшим параметрам: входное напряжение, рассеиваемая мощность, выходной ток.

Эти недостатки не слишком заметны и быстро окупаются простотой использования и невысокой стоимостью.

В настоящее время трудно найти какое-либо электронное устройство, в котором не использовался бы стабилизированный источник питания. По сути, в качестве источника питания для подавляющего большинства различных электронных устройств, рассчитанных на работу от 5 вольт, лучшим вариантом будет использование трехконтактного интегрального 78L05 .

Описание стабилизатора 78L05

Этот стабилизатор недорогой () и простой в использовании, что упрощает проектирование электронных схем со значительным количеством печатных плат, на которые подается нестабилизированное постоянное напряжение, и каждый стабилизатор монтируется отдельно.

Микросхема стабилизатора 78L05 (7805) имеет термозащиту, а также интегрированную систему защиты стабилизатора от перегрузки по току. Однако для более надежной работы желательно использовать диод, защищающий стабилизатор от короткого замыкания во входной цепи.

Технические параметры и штифт стабилизатора 78L05:

  • Входное напряжение: от 7 до 20 В.
  • Выходное напряжение: от 4,5 до 5,5 В.
  • Выходной ток (максимальный): 100 мА.
  • Ток потребления (стабилизатор): 5,5 мА.
  • Допустимая разница входного-выходного напряжения: 1,7 В.
  • Рабочая температура: от -40 до +125 ° C.


Аналоги стабилизатора 78L05 (7805)

Эта микросхема бывает двух типов: мощная 7805 (ток нагрузки до 1 А) и маломощная 78L05 (ток нагрузки до 0,1 А). Зарубежный аналог 7805 - ка7805. Отечественные аналоги - для 78Л05 - КР1157ЕН5, а для 7805 - 142ЕН5

. Схема подключения

78L05

Типовая схема включения стабилизатора 78L05 (согласно даташиту) проста и не требует большого количества дополнительных радиоэлементов.


Конденсатор C1 на входе необходим для устранения радиопомех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность работы блока питания при резком изменении тока нагрузки, а также снижает степень пульсаций.

При разработке блока питания необходимо учитывать, что для стабильной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не более 20 вольт.

Ниже приведены несколько примеров использования встроенного стабилизатора 78L05.

Блок питания лабораторный на 78Л05

Этой схема отличаются своей оригинальностью, из-за нестандартное использование микросхемы, то 78L05 стабилизатора является источником опорного напряжения. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1, чтобы предотвратить выход 78L05 из строя.


Микросхема TDA2030 подключена как неинвертирующий усилитель. При таком подключении коэффициент усиления составляет 1 + R4 / R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания при изменении сопротивления резистора R2 будет изменяться от 0 до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать, подобрав соответствующее сопротивление резистора R3 или R4.

Бестрансформаторный блок питания на 5 В

отличается повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.


В состав источника питания входят: индикатор включения на светодиоде HL1 вместо обычного трансформатора, цепь гашения на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и встроенный регулятор напряжения 78L05 (DA1). Необходимость в стабилитроне обусловлена ​​тем, что напряжение на выходе диодного моста составляет примерно 100 вольт и это может вывести из строя стабилизатор 78L05. Можно использовать любой стабилитрон с напряжением стабилизации 8... 15 вольт.

Внимание! Поскольку цепь не имеет гальванической развязки от сети, следует соблюдать осторожность при настройке и использовании источника питания.

Простой регулируемый блок питания на 78L05


Диапазон регулируемого напряжения в этой схеме от 5 до 20 вольт. Выходное напряжение изменяется с помощью переменного резистора R2. Максимальный ток нагрузки - 1,5 ампера. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А.Транзистор VT1 можно заменить на. Мощный транзистор VT2 желательно разместить на радиаторе площадью не менее 150 квадратных метров. см.

Универсальная схема зарядного устройства

Схема зарядного устройства довольно проста и универсальна. Зарядка позволяет заряжать все виды аккумуляторных батарей: литиевые, никелевые, а также небольшие свинцовые батареи, используемые в источниках бесперебойного питания.


Известно, что при зарядке аккумуляторов важен стабильный зарядный ток, который должен составлять примерно 1/10 емкости аккумулятора.Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). Зарядное устройство имеет 4 диапазона зарядного тока: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4 ... R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения 50 мА понадобится резистор 100 Ом (5В / 0,05 А = 100) и так далее для всех диапазонов.

Схема также оснащена индикатором, построенным на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет, когда зарядка завершена.

Регулируемый источник тока

Из-за отрицательной обратной связи по сопротивлению нагрузки, вход напряжения Uin находится на входе 2 (инвертирующем) микросхемы TDA2030 (DA2). Под действием этого напряжения через нагрузку протекает ток: Ih = Uin / R2. Исходя из этой формулы, ток, протекающий через нагрузку, не зависит от сопротивления этой нагрузки.


Таким образом, изменяя напряжение, поступающее с переменного резистора R1 на вход 1 DA2 с 0 до 5 В, при постоянном сопротивлении резистора R2 (10 Ом) можно изменять ток, протекающий через нагрузку, в диапазоне от 0 до 0.5 А.

Подобная схема может успешно применяться в качестве зарядного устройства для зарядки всех видов аккумуляторов. Зарядный ток постоянен в течение всего процесса зарядки и не зависит от уровня разряда аккумулятора или нестабильности электросети. Максимальный ток заряда можно изменить, уменьшив или увеличив сопротивление резистора R2.

(161,0 Kb, скачать: 3935)

Wiggle Nederland | Умные кроссовки Wahoo KICKR (Turbo Trainers)

Responsiviteit

De Wahoo KICKR воспроизводит новые спринты, интервал и климмен, фитнес-приложения Je nu de Wahoo, GPS-компьютеров Wahoo ELEMNT с программным обеспечением van derden gebruikt.Dankzij de gepatenteerde technologie kan de KICKR onmiddellijk reageren op elke beklimming, afdaling of interval, waardoor je de meest realistische en Responieve rit binnenshuis krijgt.

Professionele kwaliteit

De robuuste stalen constructie zorgt ervoor dat de KICKR op zijn plaats blijft terwijl je er vol voor gaat en is bestand tegen jarenlang tensief gebruik.

Verbeterde fietscompatibiliteit

KICKR heeft nu de 12 x 142 steekas-Compatibiliteit verhoogd en 12 x 148 steekas-Compatibiliteit toegevoegd.Het bijgewerkte KICKR-ontwerp zorgt ook voor een betere ruimte voor schijfremmen en flat-mount remmen.

Geschikt voor de KICKR Climb

Door de nieuwe KICKR te koppelen met de KICKR CLIMB, kun je fysieke beklimmingen en afdalingen ervaren terwijl je meedoet aan virtuele ritde training en gestruiten.

Vermogen

Met een weerstand van meer dan 2000 watt haal je gegarandeerd het meeste uit je тренировка в помещении.

LED indicatorlampjes

Visuele bevestiging dat KICKR stroom heeft en verbonden is

Compatibiliteit en connectiviteit

Велокомпьютер Wahoo Element GPS для iOS moet versie 8 of nieuwer Android 4.3 of nieuwer en BLE ingeschakeld
Mac vereist een ANT + USB-накопитель BLE ingeschakeld
Windows-pc indien gekoppeld met ANT + USB-stick of BLE ingeschakeld

Bluetooth Smart, ANT + en FE-C

Совместимые приложения Z: Wahoo , Trainer Road, Virtual Training, Veloreality, Kinomap Trainer, PeriPedal, Velo Trainer

Kenmerken:

Afmetingen (потенциально открытый): 53,34 см x 71,12 см
Gewicht: 21,3188 кг
Wielmaat: 24 ", 650c, 700c, 26", 27,5 ", 29"
Тип: 130 мм и 135 мм Quick Release en
12 x 142 en 12 x 148 steekas
Использование: совместимая кассета Shimano / SRAM.Для кассет Campagnolo можно использовать адаптер, который можно использовать без каких-либо ограничений.
Cadans: RPM Cadence Pod inbegrepen
Voorwielblok: niet nodig
Weerstandstype: elektromagnetisch
Nauwkeurigheid: +/- 2%
Maximale helling: 20%
Draadloze Обновления программного обеспечения: ja
Sndersteuning van derdenen derden afstand / vermogen / cadans
Гарантия: ЕС: 2 года; для всех регионов: 1 банк.
Привязка: ANT +, ANT + FE-C и Bluetooth Smart

Комментарий: Amerikaanse stekker standaard, адаптер Vereist for gebruik in het VK en de EU (адаптер niet meegeleverd met trainer)

Lees Meer

Чип стабилизатора напряжения N 8612.Стабилизаторы напряжения у trei pini

CI - STABILIZATORI DE VOLTAJ

Una dintre components important ale oricărui echipament electronic este regatorul de teniune. Май недавний, Astfel de noduri au fost construite pe diode și tranzistoare zener. Numărul total de elemente ale стабилизациональи a fost destul de semnificativ, mai ales dacă a fost necesară reglarea tensiunii de ieșire, protejarea împotriva suprasarcinelor și a scurtcircuitelor i limitareanurentului data.Odată cu apariția cipurilor specializate, situația s-a schimbat. Microcircuitele stabilizatoare Moderne де tensiune Сюнт disponibile Pentru о Гама Ларга де tensiuni şi curenţi де ieşire, аи о protecţie încorporată împotriva supracurentului şi supraîncălzirii - atunci CAND cristalul де Эсте încălzit СИП чуме температура admisă, се închide şi limitează curentul де ieşire. N tabel. Рис. 2 представляет собой список основных параметров связи, которые регулируются линейным напряжением, фиксирующим внутреннее сопротивление, на рис.92 - распиновка. Literele xx din denumirea unui anumit microcircuit sunt înlocuite cu una sau două cifre corespunzătoare tensiunii de stableizare в voli, pentru seria de jetoane KR142EN, принести индекс буквенно-цифровой индикации в таблице. Jetoanele producătorilor străini din seria 78xx, 79xx, 78Mxx, 79Mxx, 78Lxx, 79Lxx pot avea prefixuri differite (indicați producătorul) i sufixe caretermină designul (poate diferi de cel indicat în Рис. 92) i interval. De temperaturul. Требуется узнать, как это сделать, чтобы получить информацию о том, как получить доступ к радиатору в одном из источников, чтобы указать, что вы хотите, чтобы узнать, как это сделать, если вы хотите, чтобы он был представлен в документе.De asemenea, observăm că pentru microcircuitele din aceeași serie, dar pentru tensiuni diferite, valorile disipării puterii pot diferi, de asemenea, unele de altele. Подробная информация о серии микроконтроллеров для домашних горшков fi găsite в специальной литературе. Информация полное описание jetoane pentru alimentarea liniară sunt publicate în.

на рис. Este prezentat un circuit tipic pentru trecerea cipurilor la o tensiune de ieșire fixă. 93. Pentru toate microcircuitele, конденсатор C1, требующий от целлюлозы, 2,2 мкФ, керамической жидкости, целлюлозы, 10 мкФ, оксида алюминия

конденсатора.Емкость конденсатора C2 требуется от 1 до 10 мкФ для конденсаторов, аналогичных конденсатору. Pentru unele microcircuite, Capacitățile pot fi mai mici, dar valorile указывают на гарантию или стабильную функцию pentru orice microcircuite. В калибровке

на C1, конденсатор фильтра сети, который используется для использования на расстоянии 70 мм от микросхемы. Puteți găsi numeroase circuit de comutare pentru different utilizări ale microcircuitelor - pentru a oferi mai mult curent de ieșire, a regla tensiunea de ieșire, и представляет другие операции защиты, использующий микросхему для генератора де текущего.

Dacă aveți nevoie de o стабилизационная система персонализации sau reglare lină tensiune de ieșire, este удобна сă folosiți microcircuite reglabile cu trei ieșiri care susțin o tensiune de 1,25 V între ieșire de control. Parametrii lor sunt prezentai in tabel. 3, это типовая схема управления стабилизаторами напряжения, положительная, есть презентация на рис. 94.

Резистентное устройство R1 și R2 формирует внешний регулируемый делитель, включающий в себя схему, которая создает напряжение питания.Уход за детерминированной формулой:

с защитой собственной потребляемой микросхемы 50 ... 100 мкА. Numărul 1.25 din această formulă este tensiunea menționată mai sus între ieșire și borna de control, pe care microcircuitul o susține inîn modul de стабилизации.

Требуй, чтобы он был введен, чтобы стабилизировать напряжение, чтобы оно было исправным, микроциркулярное регулирование

nici o sarcină nu funcționează. Valoarea minimă a curentului de ieșire al acestor circuitite este de 2,5... 5 мА для цепи для передачи воды i 5 ... 10 мА для цепи для передачи для транспортировки. Majorn majoritatea aplicațiilor, curentul divizor R1R2 este suficient pentru a asigura sarcina necesară.

Фундаментальная схема соответствия Рис. 94 puteți porni și cipuri cu o ieșire fixă ​​

tensiune, dar consumul propriu de curent este mult mai mare (2 ... 4 мА) i este mai puțin stable când curentul de ieșire și tensiunea de intrare.

Pentru a Reduce ondularea, в специальном конденсаторе с конденсатором C2 cu или емкостью 10 мкФ большой емкости.Cerințele pentru columnsatoarele C1 și C3 sunt aceleași ca și pentru compressatoarele corespunzătoare pentru microcircuite cu tensiune de ieșire fixă.

Dioda VD1 protejează cipul în absența unei tensiuni de intrare i când ieșirea sa este conectată la o sursă de alimentare, de exemplu, la încărcare baterii reîncărcabile circuit uncărănă. Dioda VD2 служит для описания конденсатора C2, который может быть подключен к источнику, если требуется, чтобы он отсутствовал для C2.

Informațiile de mai sus sunt use pentru selectarea prealabilă a microcircuitelor, nainte de a proiecta un стабилизатор напряжения, ar trebui să vă qualification cu datele complete de referință, cel puțin pentru a atunci când tensiunea de intrare, curentul de ieșire sau temperatura se schimbă. Se poate remarca că toți parameter microcircuitelor sunt la un nivel suficient pentru marea majoritate a cazurilor de utilizare în Practica Radioamatorilor.

Există două difficien ve vizibile în circuititele descrise - o tensiune minimă destul de mare între intrare și ieșire - 2 ... 3 V i constraints Privind Paratrii Maximi - tensiunea de intrare, disiparea puterii i curentul de curentul de la curentul de la. Aceste difficiene nu joacă adesea un rol și sunt mai mult decât plătite prin ușurința de utilizare și costul redus al jetoanelor.

Mai multe modele de stabilizatori de tensiune folosind circuit descrise sunt discutate mai jos.

Sunt de acord, există cazuri în care este necesară o teniune stableă pentru a alimenta tricoturi electronicice, care este independentă de sarcină, de exemplu, 5 Volți pentru a alimenta circuitul pe микроконтроллер sau să zicem 12 Volți pentru a alimenta.Pentru a nu răsfoi întregul Internet i a colecta scheme complexe pe tranzistoare, inginerii de proiectare au venit cu așa-numitul Stabilizatori detensiune . Această frază vorbește de la sine. La ieșirea unui astfel de element, obținem tensiunea pentru care este proiectat acest стабилизатор.

в артикуле nostru vom lua, в которой учитываются стабилизаторы напряженности, связанные с исходными данными familia LM78XX . Серия 78XX оснащена пластиковой крышкой TO-3 (stânga) из пластика TO-220 (dreapta).Astfel де стабилизатора ау trei ieșiri: intrare, masă (comună) i ieșire.

locn loc de «XX», producătorii indică tensiunea de stableizare pe care ne-o va oferi acest стабилизатор. De exemplu, стабилизатор 7805 la ieșire va производит 5 вольт, 7812 соответственно 12 вольт и 7815-15-15 вольт. Totul este foarte simplu. I iată diagrama de conectare a acestor стабилизатор. Această schemă este potrivită pentru toți стабилизации в семействе 78XX.

Cred că puteți explica mai detaliat ce este ce.N figură, vedem două concatoare care sunt sigilate pe fiecare parte. Acestea sunt valorile minime ale Conders, este posibil și chiar de dorit să punem o denumire mai mare. Acest lucru este necesar pentru a reduce ondularea atât la intrare cât și la ieșire. Cine a uitat care sunt ondulările, puteți Privi articolul Cum să obțineți o tensiune constantă de la o tensiune alternativă. Cetensiune trebuie aplicată pentru ca стабилизатор să funcționeze cu buche chiki? Pentru a face acest lucru, căutăm fișa de date despre стабилизаторы și studiem cu atenție.Și iată-l. Включите транзистор, резистор, диод Шоттки, конденсатор, состоящий из единственного стабилизатора! Și Estimăm, dacă am colectat acest shemka din element? =)

Mergi mai departe. Suntem interesați de aceste caracteristici. Tensiunea de ieșire - tensiunea de ieșire. Tensiunea de intrare - tensiunea de intrare. Căutăm 7805. Ne oferă o tensiune de ieșire de 5 Volți. Producătorii de tensiune de intrare dezirabili au notat o tensiune de 10 volți.Dar se întâmplă că tensiunea стабилизация la ieșire este uneori fie ușor subestimată, fie ușor supraestimată. Pentru trinket-urile electronicice, fracțiile de volt nu sunt simțite, dar pentru echipamentele de prezentare (exacte) este mai bine să vă asamblați propriile circuit. Aici vedem că стабилизатор 7805 ne poate oferi una dintre tensiunile в интервале 4,75 - 5,25 Volți, dar în același timp, требуется îndeplinite condițiile pentru ca curentul la ieșirea din sarcină să nu depășească. nereglementat tensiune constantă poate «flutura» в интервале от 7,5 до 20 лет, в темпе, путешествуя по всему миру, 5 лет.Acesta este tot farmecul стабилизатор.

Disiparea puterii pe стабилизатор poate ajunge până la 15 wați - aceasta este o valoare dece pentru o componentă radio atât de mică. Prin urmare, dacă sarcina la ieșirea unui astfel де стабилизатор ва mânca un curent приличный, cred că ar trebui să vă gândiți la răcirea стабилизатор. Pentru a face acest lucru, trebuie plantat printr-o pastă de CBT pe un calorifer. Cu cât este mai mare curentul de ieșire, cu atât radiatorul trebuie să fie mai mare.В общем, это идеальный вариант для радиатора и охлаждения, а также для работы с компьютером.

Не используется для обеспечения безопасности при использовании стабилизатора LM7805. După cum ați înțeles deja, ar trebui să obținem 5 volți de tensiune стабилизация la ieșire.

Să o montăm в соответствии со схемой

Ne luăm panoul de panou i colectăm quick diagrama de conexiune de mai sus. Două galbene sunt konderchiki.

Deci, fire 1,2 - aici consolem o tensiune constantă de intrare nestabilizată, scoatem 5 Volți din firele 3 și 2.

La sursa de alimentare, am setat buretele în intervalul de 7,5 volți și până la 20 de volți. N acest caz, am pus un cramp de 8,52 volți.

i ce am obținut la ieșirea acestui стабилизатор? Ой, 5,04 Вольта! Aceasta este valoarea pe care o obținem la ieșirea acestui стабилизатор, dacă aplicăm un arc în intervalul de la 7,5 la 20 de volți. Funcționează minunat!

Să verificăm încă unul din стабилизатор ностру. Cred că deja ați ghicit cât de volt este.

Îl asamblăm înformitate cu schema de mai sus și măsurăm semilună. Соответствует техническим требованиям, если вы хотите, чтобы они были на высоте 14,5-го по 27-й год. Am stabilit 15 voli cu copeici.

Și iată prostiile la ieșire. La naiba, aproximativ 0,3 Volți nu este suficient pentru 12 Volți. Pentru echipamentele radio care operează de la 12 volți, acest lucru nu este critical.

Cum se face o alimentare simple i foarte stable la 5, 9 sau chiar 12 volți? Da, foarte simplu.Pentru a face acest lucru, trebuie să citiți acest mic articol și să puneți стабилизатор pe calorifer la ieșire! Și asta este totul! Circuitul va fi aproximativ ca acesta pentru o alimentare cu 5 volți:

Фильтр электролитического действия Conder pentru a elimina ondularea i o sursă de alimentare de 5 Volți foarte stableă vă stau la dispoziție! Pentru a obține alimentarea cu o tensiune mai mare, trebuie să obținem și o tensiune mai mare la ieșirea din transă. Depuneți eforturi pentru ca pe Conder C1 presiunea să nu fie mai mică decât înfișa tehnică de pe стабилизаторул опис.

Pentru ca стабилизатор să nu se supraîncălzească i nu ar fi necesar să instalați calorifere mari cu flux de aer, dacă aveți ocazia, ncepeți tensiunea minimă scrisă îșa tehnică de la intrare. De exemplu, pentru стабилизация 7805, această tensiune este de 7,5 Volți, iar pentru стабилизация 7812, o tensiune de 14,5 Volți poate fi considerată tensiunea de intrare dorită. Acest lucru se datorează faptului că стабилизатор ва disipa excesul de putere asupra sa. După cum vă amintiți, формула de putere este P = IU, unde U este tensiunea și I este puterea curentă.Prin urmare, cu cât tensiunea de intrare a стабилизатор, este mai mare, cu atât este mai mare puterea consumată de acesta. Iar puterea excesivă este încălzirea. Urn urma încălzirii, un astfel de стабилизатор, se poate supraîncălzi i poate intra într-o stare de protecție, в функции ухода, suplimentară, стабилизатор, se oprește.

Un număr tot mai mare de dispozitive electronicice necesită o putere stable de înaltă calitate, fără majorarea puterii. Eșecul unuia sau altui modul de echipament electronic poate duce la conscințe neașteptate i nu foarte plăcute.Использовать реализацию электронного оборудования в ceea ce privește sănătatea dvs. i nu vă faceți griji pentru nutriia trinket-urilor dvs. электроника. Și nu uitați de calorifere 😉

Puteți cumpăra aceste стабилизация интегрировать ieftin imediat cu un set întreg de pe Aliexpress la acest ссылка-ул.

n prezent este dificil să găsești orice dispozitiv electronic care să nu useze o sursă de energie стабилизация. В основном ca sursă de alimentare, pentru marea majoritate, diferitelor dispozitive electronicice proiectate să funcționeze de la 5 volți, cea mai bună opțiune va folosi integrationa cu trei pini 78L05 .

Описание стабилизатора 78L05

Стабилизатор Acest nu este scump () i este ușor de utilizat, ceea ce face mai ușoară proiectarea circuitelor electronicice, cu un număr semnificativ de plăci de circuit imprimate, la care este Меблировка или постоянное напряжение, не стабилизирующее, как стабилизатор,.

Стабилизатор Cipul 78L05 (7805) - это термическая защита, прекум и система, интегрированная с защитой, стабилизирующая супракурентное действие.Cu toate acestea, pentru o funcționare mai fiabilă, este de dorit să se utilizeze o diodă care protejează стабилизатор де un scurtcircuit в кругообороте внутри.

Parametri tehnici și стабилизатор штифта 78L05:

  • Tensiune de intrare: 7–20 volți.
  • Tensiune de ieșire: de la 4.5 la 5.5 volți.
  • Текущее состояние (максимум): 100 мА.
  • Curent de consum (стабилизатор): 5,5 мА.
  • Diferența de tensiune de intrare-ieșire admisă: 1,7 volți.
  • Операционная температура: -40 градусов по Цельсию +125 ° C.


Аналог стабилизатора 78L05 (7805)

Există două typeuri de cip: puternic 7805 (curent de încărcare până la 1A) i consum redus 78L05 (curent de încărcare până la 0,1A). Omologul străin 7805 este ka7805. Аналог отечественного солнечного света 78L05 - KR1157EN5, iar pentru 7805 - 142EN5

Схема кабельной 78L05

Типовая схема стабилизации 78L05 (соответствует техническим характеристикам), которые необходимы для дополнительного радиообмена.


Condensatorul C1 la intrare este necesar pentru a elimina interferențele RF atunci când este aplicată tensiunea de intrare. Condensatorul C2 la ieșirea стабильного, ca în orice altă sursă de energie, asigură stabilitatea sursei de alimentare în timpul unei schimbări акцентируют внимание на курении сарцины și, de asemenea, уменьшить градус ондуларе.

La dezvoltarea unei surse de alimentare, trebuie avut în vedere faptul că pentru funcționarea стабильная и стабилизирующая 78L05, tensiunea de intrare trebuie să fie de cel puțin 7 i nu mai mult de 20 de volți.

Următoarele sunt câteva example de utilizare a стабилизационная интеграция 78L05.

Лаборатория питания 78L05

Acest circuit se remarcă prin originalitatea sa, datorită utilizării nestandardice a microcircuitului, стабилизатор 78L05 fiind sursa teniunii de referință. Deoarece tensiunea de intrare maximă admisă pentru 78L05 este de 20 de volți, se adaugă la цепь параметрического стабилизатора на стабилитроне VD1 i rezistența R1 pentru a împiedica defectarea 78L05.


Cipul TDA2030 является необратимым усилителем. Cu această conexiune, câtigul este 1 + R4 / R3 (в acest caz 6). Astfel, tensiunea la ieșirea sursei de alimentare, când se schimbă rezistența rezistorului R2, va varia de la 0 la 30 de volți (5 vol xi x 6). Dacă trebuie să schimbați teniunea maximă de ieșire, atunci aceasta se poate realiza selectând rezistența corespunzătoare a rezistenței R3 sau R4.

Alimentare fără transformare de 5 volți

aceasta se caracterizează printr-o stabilitate crescută, Lipsa încălzirii element i constă din component Radio Accessibile.


Structura де ALIMENTARE включают в себя: ип индикатора де pornire Pe LED-уль HL1, по locul unui Transformator условна, ип цепи де golire ре elementele С1 şi R2, о punte де redresare diodelor VD1, condensatoare Pentru свертка ondularea, о diodă стабилитрон VD2 de 9 volți și стабилизатор интегральный tensiune 78L05 (DA1). Неисправный диодный стабилитрон имеет данные, необходимые для измерения напряжения диода, который приближается к 100-летнему значению напряжения и обеспечивает надежный дезактивный стабилизатор 78L05.Puteți utiliza orice diodă zener cu o tensiune de stableizare de 8 ... 15 volți.

Atenție! Deoarece circuitul nu are o izolare galvanică de la sursa de alimentare, trebuie să aveți grijă atunci când configurați și utilizați sursa de alimentare.

Простое регулирование на 78L05


gama de tensiune reglabilă на acest circuit este de la 5 la 20 de volți. Modificați tensiunea de ieșire folosind rezistență variabilă R2. Curent maxim Sarcina este de 1,5 amperi.Стабилизатор 78L05 este cel mai bine înlocuit cu 7805 sau omologul său intern, KR142EN5A. Транзисторул VT1 поате фи блоккв. Эстэ-де-до-у-транзистор VT2 puternic pe un calorifer cu o suprafață de cel puțin 150 метри-пэтраци. см.

Circuitul universal al încărcătorului

Acest circuit al încărcătorului este destul de simplu și versatil. Încărcarea vă permite să încărcați tot felul de baterii: litiu, nichel, Precum și mici baterii cu plumb utilizat în sisteme neîntrerupte.


Se știe că la încărcarea bateriilor este important un curent de încărcare stable, care ar trebui să fie de aproximativ 1/10 din capacitya bateriei. Constanța curentului de încărcare asigură стабилизатор 78L05 (7805). Токены - это 4 интервала действия: 50, 100, 150 или 200 мА, определяющий уровень загара R4 ... R7. На базе источника питания стабилизатора напряжения 5 напряжений, источника тока 50 мА, нет сопротивления резистора 100 Ом (5 В / 0.05 A = 100) și așa mai departe pentru toate intervalele.

Цепь, установка, установка индикатора, построенного на транзисторе VT1, VT2 на светодиодах HL1. LED-ul se stinge la finalizarea încărcării.

Sursa de curent reglabilă

Din мотив отрицательной обратной связи-ulîn urma rezistenței la sarcină, la intrarea 2 (inversare) микросхема TDA2030 (DA2) существует или teniune Uin. Sub influența acestei tensiuni, un curent circa prin sarcină: Ih = Uin / R2.Pe baza acestei formule, curentul care curge prin sarcină nu depinde de rezistența acestei sarcini.


Astfel, schimbândtensiunea Furnizată de la rezistența variabilă R1 la intrarea 1 a DA2 de la 0 la 5 V, cu o valoare constantă a rezistenței R2 (10 Ohmi), puteți schimba curentul care curge prin sarcină în interval, de la 0 5 А.

Схема аналогичная poate fi aplicat cu success ca un încărcător pentru încărcarea tuturor tipurilor de baterii. Curent de încărcare constantă pe întregul process de încărcare și nu depinde de nivelul descărcărilor de baterii sau de inconsecvența rețelei de alimentare.Curentul de încărcare limitativ poate fi modificat prin scăderea sau creșterea rezistenței rezistorului R2.

(161,0 Kb, descărcat: 3.935)

n acest articol vom lua în considerare posibilitățile și modurile de a mânca. dispozitive digitale asamblate de tine, на специальной основе. Nu este un secret faptul că cheia Succesului oricărui dispozitiv este sursa de alimentare adecvată. Desigur, sursa de alimentare, trebuie să poată, производит puterea necesară pentru alimentarea dispozitivului, să aibă, электролитический конденсатор, который имеет конденсаторную емкость, pentru a netezi ondularea i deferină, fi стабилизатор.

Subliniez aceasta din urmă, в специальном, разнообразном нестабилизированном питании, вместе с телефоном мобильного телефона, routerele i echipamentele similare nu sunt potrivite pentru alimentarea Directă, цифровой дисплей с микроконтроллером. Deoarece tensiunea la ieșirea unor astfel de surse de alimentare variază, în funcție de puterea sarcinii conectate. За исключением того, что загорелся încărcătoarele, стабилизатор с USB-портом, забота о продукте 5 volți la ieire, cum ar fi încărcarea de pe smartphone-uri.


Mulți începători să studieze electronica și sunt doar interesați, cred că a fost ocat de faptul că: pe adaptorul de alimentare, de exemplu, de pe consolă dandy , și orice alte DC similau nestabilizate de 9 i când se măsoară cu un multimetru cu sonde conectate la contactele mufei PSU de pe ecranul multimetrului, toate 14 sau chiar 16. O astfel de sursă de alimentare poate fi folosită dacă doriți pentru a alimenta dispozitive цифровая стабилизация, cтабильное питание 7 sau KREN5.Вы можете сделать фотографии, чтобы увидеть L7805CV в пакете TO-220.


Стабилизатор состоит из контура, соединяющего контуры, конструкции и микросхемы, обеспечивает уход за загаром, который требует использования функциональных возможностей, а не только 2 конденсатора керамики с 0,33 микрофарадой 0,1 мкФ. Diagrama conexiunii este cunoscută de mulți și luată de la Datashit la cip:

n conscință, alimentăm tensiunea la intrarea unui astfel de стабилизатор sau o conectăm la plusul sursei de alimentare.I conectăm minusul cu minusul microcircuitului și alimentăm direct la ieșire.


i ajungem la ieșire, stableul de 5 Volți de care avem nevoie, la care, dacă doriți, dacă faceți conectorul corespunzător, puteți să vă conectați cablu USB, i ncărcați, порт USB.


Стабилизатор редуктора 12 на 5 ступеней - схема

может быть использован с USB-портом, чтобы получить доступ к мульти-тимпу.В интерьере, este aranjat după același Principiu, adică un стабилизатор, 2 конденсатора și 2 conectori.


Ca exemplu pentru cei care doresc să asambleze un încărcător similar cu propriile mâini sau să repare unul existent, voi oferi circuitul său, Complete de o indicație a includerii pe LED:


Pinutul cipului 7805 din pachetul TO-220 este prezentat in următoarele figuri. La asamblare, trebuie să ne amintim că identiftificarea jetoanelor în diferite cazuri este diferită:


Может быть использован в журнале радио, требуется получить стабилизатор, предварительную часть L7805CV в пакете TO-220.Acest cip poate funcționa fără radiator la un curent de până la 1 amperi. Dacă este nevoie de muncă la curenți mari, cipul trebuie instalat pe calorifer.

Desigur, acest cip există i în alte cazuri, de exemplu, TO-92, care este cunoscut tuturor pentru tranzistoarele cu putere mică. Стабилизатор Acest работает до 100 миллиметров. Tensiunea minimă de intrare la care стабилизатор începe să funcționeze este de 6,7 volți, un standard de 7 volți. О фотографиях в пакете TO-92 есть презентация mai jos:

Claritatea cipului din pachetul TO-92, așa cum s-a descris mai sus, diferă deidentificarea cipului din pachetul TO-220.O putem vedea în figura următoare, cum Devine Clar faptul că picioarele sunt oglindite in raport cu TO-220:


Desigur, стабилизация производства тензиуни диферита, de exemplu 12 volți, 3,3 volți și altele. Principalul lucru este să nu uitați că tensiunea de intrare ar trebui să fie cu cel puțin 1,7 - 3 volți mai mare decât ieșirea.

Микросхема 7833 - схема

Următoarea figură arată identifyarea стабильная 7833 в пакете TO-92.Стабилизаторы солнечного света, питающие афишей, carduri de memorie, alte periferice, dispozitivele de pe microcontrolere care, necesită o alimentare mai mică de 5 volți, принципиальное положение микроконтроллера.


Стабилизатор pentru alimentare MK

Folosesc pentru a alimenta dispozitivele de pe microcontrolerele asamblate i depanate pe panoul de bord, стабилизирующий в carcasă, ca на fotografia de mai sus. Alimentarea este alimentată de la adaptorul nestabilizat prin priza de pe placa de dispozitiv.lui diagrama circuitului prezentat în figura de mai jos:


Când conectați cipul, trebuie să respai cu strictețe. Dacă picioarele sunt confuze, chiar și o singurăcluziune este suficientă pentru a dezactiva stableizatorul, așa că atunci când porniți trebuie să fiți atenți. Авторские материалы есть AKV.

Astăzi, стабилизация напряжения и транзистора солнечного света, pentru conectarea echipamentului la energie electrică.Aceasta se datorează Popularității mari utilizării dispozitivelor de стабилизационная интеграция.

Utilizarea cipurilor

Luați в значительной запатентованной микросхеме или импортирует i interne care acționează în loc de стабилизаторов detensiune. Параметры в таблице.

Stabilizatorii străini ai seriei 78 ... servec la egalizarea pozitivă, iar seria 79 ... Potențial Negativ. Microcircuitele tipice cu denumirea L sunt dispozitivele cu putere redusă. Заготовка изготовлена ​​из пластика TO 26.Stabilizatoarele sunt mai puternice изготовить într-o carcasă precum TOT, аналогичный tranzistoarelor KT 805 și sunt montate pe caloriferele radiatorului.

Схема цепи cipului KR 142 EN5

Микросхема служит для создания стабильных напряжений 5–6 В, ток 2–3 А. Электроды 2 для микросхем состоят из металлической базы и кристалла. Cipul este fixat imediat pe carcasă fără garnituri izolante. Valoarea Capcitanței Depinde de cel mai mare curent care curge prin стабилизатор și la cei mai mici curenți de sarcină - valoarea capacityății trebuie crescută - конденсатор для внутреннего требования, чтобы получить от целлюлозы путин 1000 мкФ, средний балл 200 мкФ.Tensiunea de funcționare a concatoarelor trebuie să fie adecvată pentru redresare cu o marjă de 20%.

Dacă o diodă zener este conectată la circuitul cipului microcircuitului (2), atunci tensiunea de ieșire crește la valoarea tensiunii microcircuitului, iar la această valoare se adaugătensiunea diodei zener.

Rezistența la 200 ohmi este proiectată pentru a crește curentul care curge prin dioda zener. Acest lucru optimizează stabilitatea tensiunii. În cazul nostru, tensiunea va fi de 5 + 4,7 = 9,7 В.Diodele zener slabe sunt conectate într-un mod аналогично. Pentru a crește rezistența curentă a ieșirii стабилизаторулу, se pot utiliza tranzistoare.


Jetoanele tip 79 sunt utilizate pentru egalizarea valorii negative și sunt conectate într-un circuit într-un mod аналогично.

n seria de microcircuite există un dispozitiv cu tensiune de ieșire variabilă - KR 142EN12 A:

Trebuie remarcat faptul că pinota picioarelor 79 типов микросхем și KR 142 EN 12 sunt diferite de cele standard.Цепь ацеста, внутреннее напряжение 40 В, напряжение 1,2-37 В, напряжение питания 1,5 А.

nlocuirea Диоделорный стабилитрон

Una dintre component Principale ale echipamentelor electronicice sunt стабилизации detensiune. Până de curând, astfel de component includeau:

  • Tranzistoare din разнообразные серии.
  • Стабилитрон диодный.
  • Трансформаторы.

Numărul total de părți ale стабилизатор, значительный, с особым распорядком, регулируемый.Odată cu apariția cipurilor speciale, totul s-a schimbat. Noile microcipuri pentru стабильные солнечные лучи производят pentru o gamă largă de tensiune, cu opțiuni de protecție încorporate.

Таблица презентована из списка популярных популярных у нас.



Dacă aveți nevoie de o tensiune нестандартная, с регулировкой, atunci aplicați circuit cu 3 pini cu o tensiune de 1,25 volți de ieșire și ieșire de control.
n figură este prezentată o schemă tipică de funcționare a microcircuitelor pentru or teniune specifică.Capacitatea C1 больше, чем 2,2 микрофарадури.

Circuitele reglate, spre deosebire de dispozitivele fixe, nu pot funcționa fără sarcină.

Cel mai mic curent de microcircuite reglementate este de 2,5-5 miliamperi pentru modelele slabe și până la 10 miliampe pentru cele puternice. Чтобы уменьшить нагрузку на конденсатор, рекомендуется использовать конденсатор, рассчитанный на 10 мкФ. Dioda VD 1 служит для защиты микросхемы, которая может существовать внутри сети, чтобы обеспечить ее питание.Dioda VD 2 - это проэктатэпентру, описывающий емкость C2, который может быть подключен к внутреннему потоку, который находится на самом деле.

Dezavantajele cipurilor

Proprietăile microcipurilor rămân la nivelul celor mai utilizate în Practica radioului de uncă. Принтер дефицитный microcircuitelor pot fi menionate:

  1. Creșterea tensiunii minime între ieșire și intrare, însumând 2-3 volți.
  2. Limitări ale celor mai mari parameter: tensiunea de intrare, disiparea puterii, curentul de ieșire.

Aceste neajunsuri nu sunt prea vizibile i sechită quick printr-o utilizare simple i costuri reduse.

Reverse Achsumbaukit para EVO-10 buje rueda trasera

Варианты

de 157/12 en 150/12 25,32 € 37340812

de 150/12 en 157/12 25,32 € 37340813

de 12/142 o 12/135 en 10/135 25,32 € 37340814

de 12/142 en 12/135 25,32 € 37340815

Обратный Achsumbaukit para EVO-10 buje rueda trasera 25,32 € 37340816

de 12/142, 12/135 o 10/135 en 135mm cierre rápido 25,32 € 37340817

✕ По благосклонности, Элия Уна Варианте.

Wahoo KICKR V5 Внутренний тренажер I Bikester.be

Новая версия умного тренера KICKR с реалистичным Fahrgefühl и die präziseste Leistung durch die zusätzlichen KICKR AXIS Action-Füße und eine verbesserte Leistungsgenauigkeit von +/- 1%. Der KICKR bietet weiterhin das klassenbeste Indoor-Smart-Trainer-Design mit Karbonstahlgehäuse für Haltbarkeit und Stabilität, um den Anforderungen Al Arten von Radfahrern gerecht zu werden.Неограниченный доступ к совместному использованию Bluetooth-Verbindungen für einen problemlosen Start ins Training erweitert. Holen Sie sich das eindrucksvolle, spielerisch wechselnde Indoor-Fahrerlebnis, wenn Sie unseren KICKR CLIMB Indoor Grade Simulator и Bluetooth и ANT + gesteuerten KICKR HEADWIND Smart Fan в комбинации с дем KICKR CLIMB Indoor Grade Simulator.

Aktive Rückmeldung
Ob auf einer virtuellen Trainingsfahrt oder bei einem hochintensiven Intervalltraining, KICKR AXIS bietet softortiges Обратная связь, в связи с изменением репутации Fahrertempos und der Körperposition des Fahrers.Mit 5 ° seitlicher Seitwärtsbewegung fühlt sich das Обучение в der Halle eher wie ein Ritt im Freien an.

Weniger Ermüdung, mehr Zeit
Indem KICKR AXIS es Ihnen ermöglicht, sich mit den Kräften, die während langer, harter Trainingseinheiten aufgebracht werden, natürlicher zu bewegen, undXüngängre kickr.

Eine abgestimmte Fahrt
Ob beim Stampfen oder Drehen, ob im Sattel oder auf den Pedalen stehend, die integrierten Action-Füße von KICKR AXIS können unabhängig voneinander für ein Individualtell anpassbares e Trainingserlebares.Mit drei wählbaren Steifigkeitsstufen gibt AXIS jedem Radfahrer die Möglichkeit, seinen einzigartigen Fahrstil anzupassen.

Ultimatives KICKR-Fahrgefühl
В комбинации с KICKR AXIS, KICKR CLIMB и KICKR HEADWIND нужно учиться и тренироваться в виртуальном помещении и на тренировках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
