Pik16f628a datasheet на русском
Микроконтроллеры PIC производятся компанией Microchip. Энтузиастами и любителями в области электроники часто используются как для сборки готовых проектов, так и для разработки своих малых автоматизированных систем. Для примера многие встраиваемые вольт-амперметры из Китая построены на базе PIC-контроллеров. Пожалуй, среди начинающих очень распространены микроконтроллеры пик младших моделей, а именно семейств:. В разработках радиолюбителей очень часто встречается модель 16f Конфигурация этого pic-микроконтроллера следующая, в нём есть:.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- PIC JDM – простейший программатор для PIC (ICSP).
Pic16F628A программирование через com - PIC16F676 8-ми битный микрокнтроллер от Microchip datasheet
- ВСПЫШКА 18-СОИК ПИК16Ф628А-И/СО ИК 8-разрядная 20МХз 3.5КБ микроконтроллера (2К кс 14)
- Pic16f628a datasheet на русском
- ADS1115 – описание и подключение 16-битного АЦП
- Прошивка PIC микроконтроллеров с “нуля”.
- уФБФШЙ ОБ ТХУУЛПН СЪЩЛЕ
- PIC16F628A-I/P datasheet
- Datasheet PIC16F628A-I/P – Microchip Даташит 8- бит микроконтроллеры (MCU) 3.5 Кб 224 RAM 16 I/O
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Перевод Datasheet. Часть 1.
PIC JDM – простейший программатор для PIC (ICSP). Pic16F628A программирование через com
Русский даташит на PIC 16 F Именно на 16F73 ничего не найдёте, а в общем здесь Сообщение от stone. Русского на этот пик действительно нет, зато есть на pic16f87x, смотри в нем 16f, они один в один близнецы братья, сравнивал даташиты и так никакого отличия и не нашел, сам пользуюсь. Сообщение от tester. А АЦП? А отладка? Да по мелочам еще Правильнее было бы отослать к документации на 16 C 7x. Пробовал выложить куда нибудь тебе,но с моим инетом 6 метров это нериально.
Если не найдеш пиши в личку подумаем Так что попытайся найти такую книжку:. Barmaley67 Посмотреть профиль Отправить личное сообщение для Barmaley67 Найти ещё сообщения от Barmaley Опции темы. Обратная связь – Архив – Вверх. Перевод: zCarot.
Отправить личное сообщение для IgorV. Найти ещё сообщения от IgorV. Re: Русский даташит на PIC 16 F 73 Русского на этот пик действительно нет, зато есть на pic16f87x, смотри в нем 16f, они один в один близнецы братья, сравнивал даташиты и так никакого отличия и не нашел, сам пользуюсь. Отправить личное сообщение для tester. Посетить домашнюю страницу tester. Найти ещё сообщения от tester. Если не найдеш пиши в личку подумаем Так что попытайся найти такую книжку: Миниатюры.
Отправить личное сообщение для Barmaley Найти ещё сообщения от Barmaley Отправить личное сообщение для killer Найти ещё сообщения от killer Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл. Смайлы Вкл. HTML код Выкл.
Правила форума. Похожие темы. Какой-то глюк с PIC в Proteus.
Переход с 16 на 18 ПИКи. Подскажите пожалуйста как на dsPic реализовать умножение 16 бит на 32 бита с результатом в 32 бита на Асме.
PIC16F676 8-ми битный микрокнтроллер от Microchip datasheet
Данное устройство – так называемый JDM программатор, представляет собой наиболее простую конструкцию для прошивки контроллеров семейства PIC. Неоспоримые преимущества – простота, компактность, питание без внешнего источника данной классической схемы программатора сделали её очень популярной среди радиолюбителей, тем более что схеме уже лет 5, и за это время она зарекомендовала себя как простой и надёжный инструмент работы с микроконтроллерами. Питание на саму схему не требуется, ведь для этого служит COM порт компьютера, через который и осуществляется управление прошивкой микроконтроллера. Для низковольтного режима программирования вполне достаточно 5в, но могут быть не доступны все опции для изменения фьюзы. Можно воткнуть плату без лишних шнуров прямо в порт. Программатор опробован на различных компьютерах и при программировании МК серий 12F,16F и 18F, показал высокое качество прошивки.
прошить PIC16FA, те. воспользоваться прошивками, приведенными в Не думаю, что автор лукавил, когда выкладывал описание.
ВСПЫШКА 18-СОИК ПИК16Ф628А-И/СО ИК 8-разрядная 20МХз 3.5КБ микроконтроллера (2К кс 14)
Частотомер способен отображать частоту в кГц от 1 до Время счета 4 мс, время повторения счета 1 секунда. Ток потребления схемы 45мА при напряжении 5В. Все резисторы подключенные к сегментам индикатора Ом, для увеличения яркости сопротивление можно уменьшить до Ом. Скачать прошивку. Для отправки комментария вам необходимо авторизоваться. Ваш IP: Микроконтроллеры разное Программный комплекс для моделирования и исследования систем управления. Расчет динамических систем РДС.

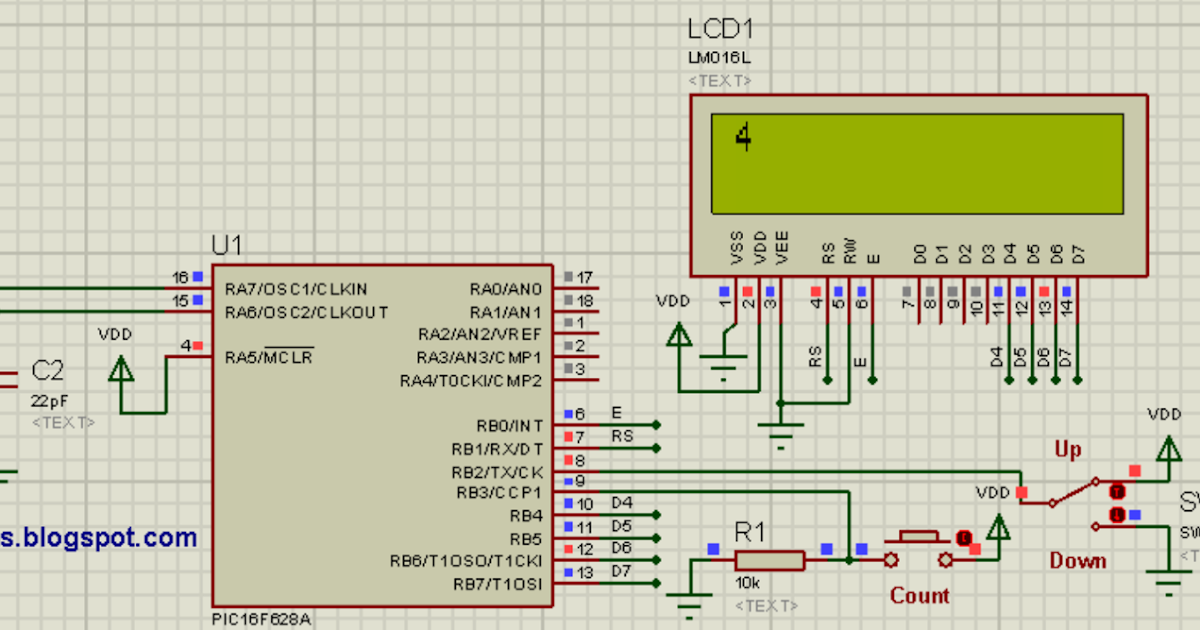

Pic16f628a datasheet на русском
Шоу продукта:. Наше преимущество:. Двухступенная инструкция трубопровод позволяет всем инструкциям исполнить в синлесикле, за исключением программы разветвляет которые требуют 2 циклы. Итог 35 инструкций уменьшенной инструкции набор доступен, укомплектованный большим регистром набор.
Pic16fa datasheet pdf Решебник коткин сербо рекомбинантные техницизмы по зоотехнике остеопат для классов.
ADS1115 – описание и подключение 16-битного АЦП
В данной статье рассказано, как, используя микросхемы аудиопроцессора и микроконтроллера, можно изготовить блок цифровых регуляторов громкости и тембра системы пространственного звучания при наличии компьютера или DVD проигрывателя. Самому собрать такое устройство есть смысл, если у кого-то есть усилители со старыми добрыми AC S, АС и различными вариантами S Описываемый цифровой регулятор тембра, громкости, баланса обеспечивает регулировку общей громкости и громкости каждого из каналов системы пространственного звучания 5. Регулировка тембра — раздельная во фронтальной, тыловой и центральной АС, а также изменение уровня НЧ, раздельно по фронту, тылу и каналу сабвуфера. Предусмотрен и такой вариант блока регулировок, когда возможен выбор источников сигнала с трех раздельных входов каждой микросхемы регуляторов. Принципиальная схема подключения аудиопроцессора TDA представлена на рис.
Прошивка PIC микроконтроллеров с “нуля”.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Схемы на микроконтроллерах Количество просмотров: Комментарии к статье: 0. Микроконтроллеры PIC для начинающих.
Покажите Ваши наброски в Протеусе и Протоне. Я думаю, что общими усилиями мы это дело победим. Даташит на русском прилагаю.
уФБФШЙ ОБ ТХУУЛПН СЪЩЛЕ
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.
PIC16F628A-I/P datasheet
ВИДЕО ПО ТЕМЕ: Как скачать Datasheet
Но работа микроконтроллера невозможна без программы управления, которую необходимо записать.
В качестве источника питания можно использовать стабилизатор напряжения построенный на микросхеме LM Программатор 1,5 Mb, скачано: 10 Программируемый контроллер подключается через разъем X3.
Or browse results titled :. Contact starelceldoo.
Datasheet PIC16F628A-I/P – Microchip Даташит 8- бит микроконтроллеры (MCU) 3.5 Кб 224 RAM 16 I/O
Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Вы уже тут? Hex подправить вожно и легко, НО!!! А он у Вас есть? Все уважающие свой труд предприятия защишают код от считывания.
Группа: Проверенные. Сообщений: Статус: Offline. Сообщение отредактировал dimitriy-bc – Ср,
PIC МИКРОКОНТРОЛЛЕРЫ, MICROCHIP ДОКУМЕНТАЦИЯ | СПРАВОЧНИК
PIC МИКРОКОНТРОЛЛЕРЫ, MICROCHIP ДОКУМЕНТАЦИЯ | СПРАВОЧНИКДля просмотра документов *. pdf, Вам потребуется Acrobat Reader (5,41 Мб) |
| Полные переводы datasheets | ||
| (1,634 Kb) – | PIC12C5XX Полностью русицифированая документация | |
| (2,707 Kb) – | PIC16F62X Полностью русицифированая документация | |
| (3,837 Kb) – | PIC16F87X Полностью русицифированая документация | |
| (13,060 Kb) – | Все PIC16 Полностью русицифированая документация | |
| (1,916 Kb) – | PIC12F6XX Полностью русицифированая документация | |
| (3,030 Kb) – | PIC18Fxx2 Полностью русицифированая документация | |
Документация, переведенная на русский язык – является собственностью компании MICROCHIP. RU
|
| Разделы |
| Полный перечень всех PIC-микроконтроллеров и datasheet’ы на них. |
| НАБОР КОМАНД PIC МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА PIC14000/PIC16CXXX |
| НАБОР КОМАНД PIC МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА PIC16C5X |
| НАБОР КОМАНД PIC МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА PIC17CXXX |
| НАБОР КОМАНД PIC МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА PIC18XXXX |
| Аппаратные хитрости использования PIC-контроллеров |
| “ГЛЮКИ” МИКРОКОНТРОЛЛЕРОВ PIC |
| Описание 16C5x, 16C71, 16C84, примеры программ |
| Общие статьи по микроконтроллерам |
| Часто задаваемые вопросы по микроконтролллерам PIC |
| Архивы схем программаторов |
| Средства разработки |
| I2C в режиме master. Подпрограммы. Русский язык. |
Набор подпрограмм:I2C шина и SPI, последовательный порт UART, широтно-импульсная модуляция (ШИМ, Pulse Width Modulation, PWM), макросы ожидания установки и смены логических уровней и другое. Английский язык. |
| DTMF кодер. Английский язык |
| Использование LCD индикатора с последовательным интерфейсом. Английский язык |
| Очень полезная статья: “Работа с коммуникационными портами (COM и LPT) в программах для Win32″ |
| Передача данных по последовательному асинхронному интерфейсу RS-232. Английский язык |
| Набор модулей – все для работы с COM портами в DOS и Windows во всех режимах, с контролем и управлением всеми линиями (DTS,DTR и т.д.) |
| Модуль для работы с СОМ портом и c примером использования. Написано под Builder C++, но используется только API, так что можно переделать под что угодно. Соединение простейшее: GND1 – GND2 TxD1 – RxD2 RxD1 – TxD2 Режим асинхронный. |
| Работа с EEPROM типа 24LCxx. |
| Подпрограммы умножения и деления для PIC. |
| Некоторые полезные подпрограммы |
| Схемотехника |
| Схема сброса и Watcdog-таймер |
| Подключение светодиодов с использованием минимального количества портов микроконтроллера |
| Подключение клавиатуры |
| Управление нагрузкой 220В переменного напряжения с использованием симисторов |
| Справочник по среднему семейству микроконтроллеров PICmicro на русском языке | ||
(248 Kb) – 1. Общие сведения | ||
| (386 Kb) – 2. Тактовый генератор | ||
| (353 Kb) – 3. Сброс | ||
| (299 Kb) – 4. Архитектура | ||
| (200 Kb) – 5. ЦПУ и АЛУ | ||
| (332 Kb) – 6. Организация памяти | ||
| (154 Kb) – 7. EEPROM память данных | ||
| (265 Kb) – 8. Прерывания | ||
| (460 Kb) – 9. Порты ввода/вывода | ||
| (183 Kb) – 10. Ведомый парал. порт | ||
| (303 Kb) – 11. Таймер TMR0 | ||
| (233 Kb) – 12. Таймер TMR1 | ||
| (147 Kb) – 13. Таймер TMR2 | ||
| (297 Kb) – 14. Модуль CCP | ||
| (622 Kb) – 15. Модуль SSP | ||
| (437 Kb) – 16. Основной модуль SSP (BSSP) | ||
| (1,456 Kb)- 17. Модуль MSSP | ||
(536 Kb) – 18. Модуль USART | ||
| (185 Kb) – 19. Источник опорного напряжения | ||
| (300 Kb) – 20. Модуль компараторов | ||
| (350 Kb) – 21. Модуль 8-разрядного АЦП | ||
| (351 Kb) – 22. Основной модуль 8-разрядного АЦП | ||
| (379 Kb) – 23. Модуль 10-разрядного АЦП | ||
| (301 Kb) – 24. Модуль интегрирующего АЦП | ||
| (593 Kb) – 25. Модуль LCD | ||
| (228 Kb) – 26. Сторожевой таймер WDT и SLEEP | ||
| (169 Kb) – 27. Биты конфигурации | ||
| (258 Kb) – 28. Интерфейс программирования ICSP | ||
| (318 Kb) – 29. Система команд | ||
| (604 Kb) – 30. Электрические характеристики | ||
| (849 Kb) – 31. Характеристики микроконтроллеров | ||
| (241 Kb) – 32. Поддержка разработчиков | ||
(384 Kb) – 33. Приложения | ||
| (179 Kb) – 34. Глоссарий | ||
| PIC17/PIC18 – Описание некоторых периферийных модулей на русском языке | ||
| (271 Kb) – | Модуль 10-разрядного АЦП в PIC17C7XX | |
| (246 Kb) – | Модуль 10-разрядного АЦП в PIC18C7XX2 | |
| (283 Kb) – | USART в PIC17C4X | |
| (334 Kb) – | TMR0 – TMR3, ШИМы и регистры звхвата в PIC17C4X | |
| (477 Kb) – | PIC18Fxx2 – первые три главы DS39564A | |
| (337 Kb) – | PIC18Fxx2 – Организация памяти | |
| (309 Kb) – | PIC18Fxx2 – FLASH память программ и данных | |
| (273 Kb) – | PIC18Fxx2 – Аппаратный умножитель, прерывания | |
| (338 Kb) – | PIC18Fxx2 – Порты ввода/вывода | |
| (383 Kb) – | PIC18Fxx2 – Таймеры и CCP модули | |
| (662 Kb) – | PIC18Fxx2 – Модуль MSSP | |
| (327 Kb) – | PIC18Fxx2 – Модуль USART | |
| (352 Kb) – | Расширенный модуль ECCP (Захват/Сравнение/ШИМ) в PIC18FXX8 | |
| (287 Kb) – | PIC18Fxx2 – Модуль АЦП, модуль LVD | |
| (279 Kb) – | PIC18Fxx2 – Особенности микроконтроллеров PIC18Fxx2 | |
| (390 Kb) – | PIC18Fxx2 – Описание системы команд | |
| (717 Kb) – | PIC18Fxx2 – Электрические характеристики | |
Разное. .. (русификация) | ||
| (206 Kb) – | Универсальная последовательная шина USB в PIC16C745/765 | |
| (162 Kb) – | Программное обеспечение для работы с шиной USB в микроконтроллерах PIC16C745/765 | |
| (161 Kb) – | Рекомендации по работе с АЦП в микроконтроллерах PIC16C7X | |
| (291 Kb) – | Использование 8–разрядного АЦП в микроконтроллерах PIC16C7X | |
| (192 Kb) – | Программная реализация I2C интерфейса (режим ведущего) | |
| (283 Kb) – | Краткий обзор интерфейса I2C | |
| (741 Kb) – | Модуль CAN в микроконтроллерах PIC18CXX8 | |
| (258 Kb) – | Введение в CAN 2.0B интерфейс | |
| (126 Kb) – | Переход с микроконтроллеров PIC16F62X на PIC16F627A/ PIC16F628A/ PIC16F648A | |
| (348 Kb) – | Применение микроконтроллеров PICmicro для подключения к Интернет по протоколу PPP | |
| Описание программного обеспечения на русском языке | ||
| (921 Kb) – | Руководство пользователя MPASM | |
| (2,838 Kb) – | Руководство пользователя MPLAB IDE | |
| Резисторы | Конденсаторы | Индуктивности | Динамики | Разъемы | Кабели |
| Диоды | Стабилитроны | Варикапы | Тиристоры | Транзисторы | Оптроны |
| Микроконтроллеры [ КР1878ВЕ1, PIC ] | Микросхемы | SMD | |||
Прежде всего, я хотел, чтобы микроконтроллер PIC выполнял всю работу без каких-либо дополнительных микросхем.

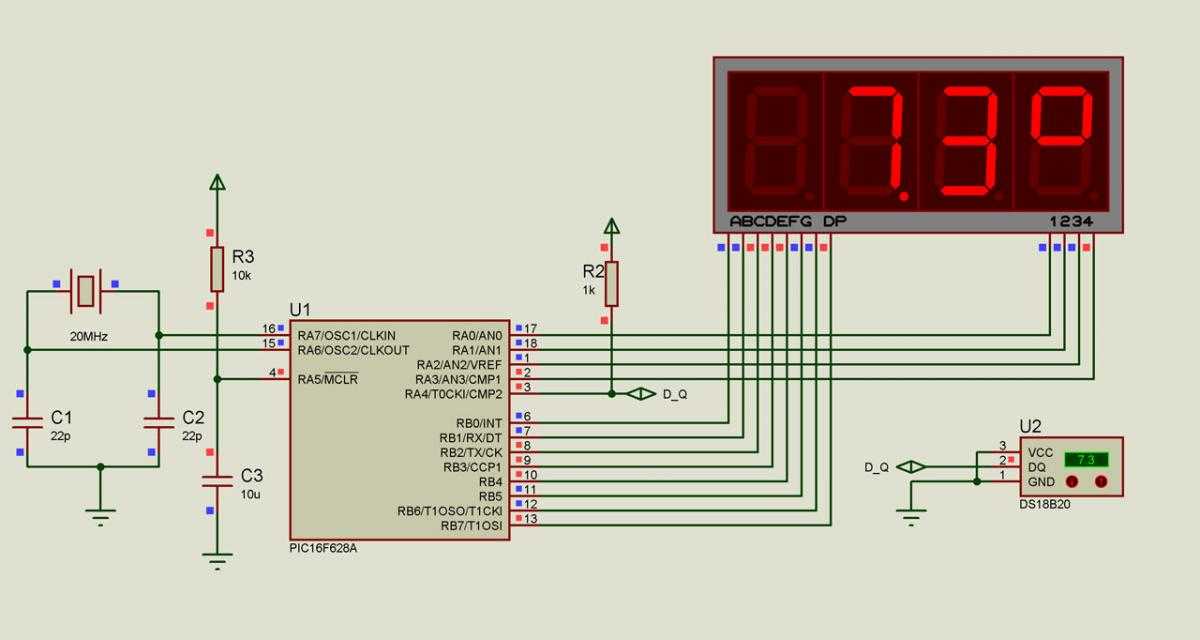

Также я хотел использовать знакомый 16F628A, но поскольку один из контактов порта A (RA5) можно использовать только как вход, мне не хватило выходов для выполнения этой работы. Для управления 6-разрядным 7-сегментным мультиплексным дисплеем требуется 7 + 6 = 13 выходов. 16F628A имеет 16 выводов ввода-вывода, два из которых используются для кварцевого генератора, , один для ввода сигнала, а другой может использоваться только для ввода, , что оставляет нам только 12 полезных выводов ввода-вывода. булавки. Решение состояло в том, чтобы управлять одним из общих катодов транзистором, который открывается, когда все остальные разряды выключены. Используемые здесь 7-сегментные дисплеи мультиплексированы по 3 цифрам тип с общим катодом (BC56-12SRWA). Цифры 2.
.5 включаются, когда соответствующие контакты имеют низкий уровень. Когда все эти контакты имеют высокий уровень, транзистор Q1 открывается и включает первую цифру. Ток для каждого сегмента около 6-7мА. Должен отметить, что выводы, подключенные к общим катодам, теоретически могут проседать до 50 мА, если горят все сегменты (7×7 мА). Это намного выше максимальных характеристик микроконтроллера. Но поскольку каждая цифра включается на очень короткое время, я думаю, что это безопасно. Вся схема потребляет в среднем около 30-40 мА и микроконтроллер вообще не греется, так что вроде все в порядке. Микроконтроллер использует свой внутренний генератор 4 МГц для тактирования ЦП. Таймер 1 использует внешний кварцевый генератор с частотой 32768 Гц для установки временного интервала в 1 секунду.
Таймер 0 используется для подсчета входного сигнала на контакте RA4. И, наконец, Timer2 используется для циклического воспроизведения и обновления цифр. Поскольку входной сигнал будет прямоугольным 5Vpp, на передней панели нет предусилителя или буфера. Счетчик может измерять до 920-930 кГц, что более чем достаточно для моего проекта. Причина, по которой он не может подняться выше, заключается в том, что все эти цифры потребляет много циклов процессора. Я полагаю, программный код можно оптимизировать или даже написать на ассемблере и тогда счетчик может достигать 999999 Гц. Кристаллы для 32768 Гц продаются в двух размерах: 2×6 мм и 3×8 мм. Я рекомендую 2×6 мм, потому что он идеально помещается под левым дисплеем. Можно использовать и другой размер, но он немного приподнимет левый дисплей.
MCLR (Master Clear) на микроконтроллерах PIC
By JuditovaOn 0 комментариев
Master Clear или MCLR — это функция, присутствующая во многих микроконтроллерах и используемая для сброса всего устройства. Это означает, что при срабатывании MCLR устройство запустится заново, не отключая и не отключая источник питания.
В этом уроке я буду использовать PIC16F628A в качестве примера. Скачать даташит можно по этой ссылке.
Содержание
Введение
Когда устройство включено, прошивка начинается с вектора RESET по адресу 0x0000. Каждый раз, когда срабатывает MCLR, микроконтроллер останавливается, где бы он ни был, и начинает снова с указанного вектора.
MCLR является активным низким входом. Это означает, что вывод будет активирован, когда напряжение на этом выводе станет равным нулю или низкому в положительной логике; на английском языке это означает, когда контакт находится между 0 В и 0,8 В.
Вы можете определить активный низкий вход по полосе над MCLR. Он расположен на контакте 4.
В большинстве случаев будет достаточно последовательного включения простого резистора и кнопки (я серьезно). Значение резистора не должно превышать 40 кОм, но подойдет любое значение от 1 кОм до 10 кОм.
Добавьте конденсатор параллельно кнопке, чтобы уменьшить толчки. 0,1 мкФ подойдет. Если ваш микроконтроллер управляет разумной схемой, то конденсатор обязателен. Диод встречно-параллельно резистору поможет быстро разрядить конденсатор при отключении источника питания.
Другой рекомендацией, но гораздо менее используемой, является резистор, подключенный к выводу MCLR. Используется для ограничения тока. Не устанавливайте резистор выше 100 Ом.
Конфигурация
Чтобы включить вывод MCLR, запишите следующую строку кода под вашей функцией конфигурации.
#pragma config MCLRE = ON
Обратите внимание на отсутствие точки с запятой ‘;’ в конце предложения.
Если вам не нужна эта функция, вы все равно можете использовать контакт как обычный ввод-вывод. Тем не менее, вы должны прочитать блок-схему вывода MCLR, то есть RA5/MCLR/Vpp (стр. 33). Убедитесь, что вы знаете
Другие микроконтроллеры, такие как PIC16F877A, имеют специальный вывод MCLR. Вы не можете отключить его.
Если вы используете ICSP, такой как PICkit 3 или PICkit 4, вам понадобится этот контакт для программирования микроконтроллера. Этот вывод может использоваться только как вход.
Пример
Кнопка подключена к MCLR; когда не нажата, MCLR не активируется. Перед запуском светодиод выключен. При запуске загорится светодиод и так и останется. Давайте узнаем, что происходит при ее нажатии.
Схема
Схема MCLRТестирование
Код для этого теста вы найдете в этом посте бесплатно.
Когда кнопка нажата (и остается нажатой), светодиод гаснет. Он останется выключенным до тех пор, пока кнопка не будет отпущена, после чего светодиод снова загорится.
Что случилось? MCLR останавливает всю прошивку, а также отключает выходы. Функция, запущенная в main(), больше не будет отвечать. При отпускании кнопки прошивка перезапускается.
Приложения для MCLR
Сброс микроконтроллера имеет те же преимущества, что и запуск на вашем компьютере или маршрутизаторе: он дает новый старт для устройства. Это может понадобиться для целей отладки, предоставления внешнего управления микроконтроллеру или если код зависает из-за ошибки (или ошибки). Считайте, что это полезная функция для большинства случаев.
Другие источники сброса микроконтроллера включают в себя: сброс при снижении напряжения (BOR), прерывание сна, сторожевой таймер (WDT) и т. д.
Эта функция ЧРЕЗВЫЧАЙНО полезна при использовании устройства, которое зависает из-за ошибки в вашем коде, или если вы используете постоянно включенное приложение, подключенное к батарее, или устройство, которое перешло в «спящий» режим; даже устройство, которое должно перезапустить их дежурство.
