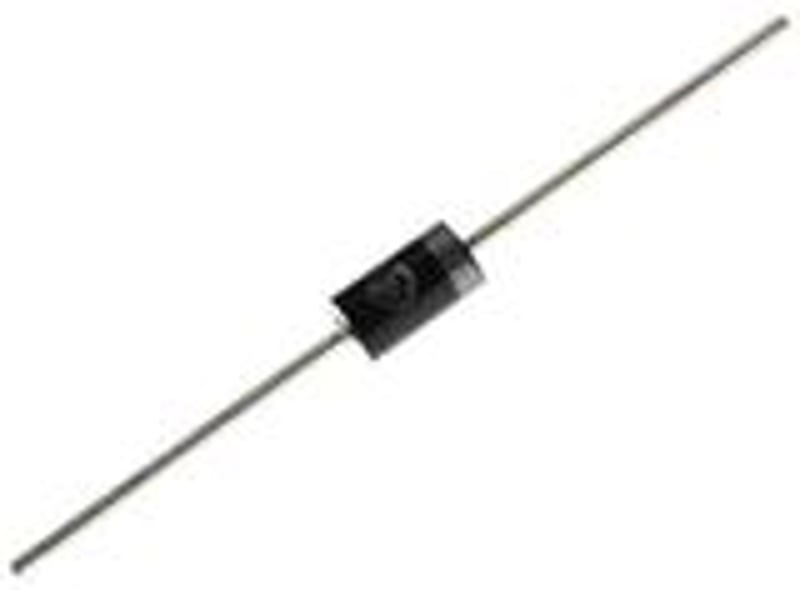

Диод 1N5406: характеристики, аналоги и datasheet

Согласно техническим характеристикам, 1N5406 это стандартный выпрямительный диод. Чаще всего он используется в блоках питания. Он может выдерживать большой ток, в том числе импульсный, а также имеет небольшое сопротивление, в прямом направлении. Часто его пишут с первой буквой «i» in5406, эта путаница возникает из за маркировки, почему то первую цифру 1 многие принимают за букву «I».

Цоколевка

Диод 1N5406 изготавливается в двух типах корпусов DO-201AD и DO-27. Для того, чтобы было легче определить назначение выводов около катода нанесено специальное кольцо. Вес устройства 1,1 грамм. Внешний вид и размеры устройства представлены на рисунке.

Характеристики

Предельные характеристики 1N5406:

  • предельно допустимое пиковое обратное напряжение VRRM = 600 В;
  • максимальное среднеквадратичное напряжение VRMS = 420 В;
  • предельное напряжение блокировки постоянного тока VDC = 600 В;
  • gредельно допустимый средний ток (измеренный при температуре 75ОС) IF(AV) = 3 А;
  • vаксимальный импульсный ток IFSM = 200 А;
  • диапазон рабочих (и зранения) температур диода TJ, TSTG = -55 … +150ОС.

После предельно допустимых большинство производителей дают сведения об электрических параметрах транзистора. Их измерение проводится при той же т-ре воздуха +25ОС, что и при тестировании предельно допустимых значений. Все остальные режимы, при которых было выполнено тестирование, находятся в отдельной колонке, которая в таблице называется «Режимы измерения»

ПараметрыРежимы измеренияОбозн.ЗначениеЕд. изм
Прямое напряжениеIF = 3 АVF1,2В
Обратный токTJ = 25°CIR5мкА
TJ = 150°C500мкА
Максимальный обратный ток при полной нагрузкеTА = 105°CIrr0. 5мА
Ёмкость переходаVR= 4.0 В, f = 1.0мГцCJ30пФ

Термическое сопротивление диода

RθJA = 20 ОС/Вт.

Интересно также узнать, как изменяется предельная величина выпрямленного тока от т-ры воздуха. Как мы видим из приведённого графика, до 55ОС она не изменяется и равна 3 А. При увеличении температуры она начинает снижаться, и при 150ОС становиться равной 0 А. На рисунке ниже представлена кривая снижения номинального прямого тока в зависимости от т-ры.

Кроме этого, в некоторых случаях, 1N5406 можно использовать как варикап. В этом случае нужно знать, как изменяется ёмкость диода в зависимости от приложенного к нему обратного напряжения. Приведём график этой зависимости.

На приведённом графике значения на обеих осях отложены в логарифмическом масштабе. Как можно видеть при увеличении обратного напряжения ёмкость диода падает. При изменении от 0,1 до 100 В ёмкость меняется в пределах от 60 до 15 пФ.

Аналоги

Полностью идентичны по характеристикам диоды:

  • 1N5405;
  • GP30J;
  • UT3060.

Существуют также диоды с похожими, но немного отличающимися характеристиками:

  • RL255;
  • 1N5406.

Отечественных аналогов у 1N5406 нет.

Производители

Среди компаний, занимающихся выпуском 1N5406 отметим и приведём datasheet следующие:

  • Diodes Incorporated;
  • HY ELECTRONIC;
  • Micro Commercial Components;
  • Won-Top Electronics;
  • Gulf Semiconductor;
  • Rectron Semiconductor;
  • Formosa MS;
  • Chongqing Pingwei Enterprise;
  • Vishay Siliconix.

В отечественных магазинах продаётся продукция таких фирм:

  • Taiwan Semiconductor Company;
  • Comchip Technology;
  • Diotec Semiconductor;
  • MIC GROUP RECTIFIERS;
  • ON Semiconductor.
