1n5819 характеристики диода, datasheet, отечественный аналог
Диод 1N5819 по своим характеристикам, относится к мощным полупроводниковым устройствам с барьером Шоттки. Применяется в импульсных блоках питания, зарядках, различных преобразователях электрического питания, выпрямителях, в качестве шунтирующих устройств в разнообразном оборудовании различного назначения. При прямом включении способен пропускать через себя ток величиной в 1 А, при достаточно низком падении напряжения (до 0,6 В).
Содержание
- Цоколевка
- Технические характеристики
- Максимальные параметры
- Электрические параметры
- Аналоги
- Достоинства и недостатки
- Производители
Цоколевка

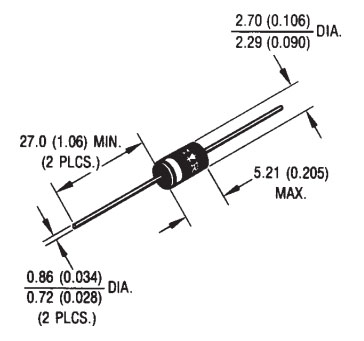

Распиновка у рассматриваемого диода стандартная, она не отличается от большинства подробных устройств. Корпус DO-41 выполнен в виде черного пластмассового цилиндра, который имеет два аксиальных вывода. Со стороны катода нарисована белая тонкая полоска.
Технические характеристики
1n5819 выгодно отличается от обычных кремниевых собратьев меньшим падением напряжения при прямом включении, что способствует выделению более низкой рассеиваемой мощности в виде тепла.
P-n-переход заменен барьер Шоттки, у которого очень низкая электрическая ёмкость (110 пФ), позволяющая работать устройству на высоких частотах (до 1000 кГц).
Максимальные параметры
Рассмотрим максимальные параметры диода 1n5819:
- обратное напряжение (VRRMmax) до 40 В;
- падение прямого напряжения на диоде (VF max) до 0,6 В;
- прямой (от анода к катоду) действующий ток (IF max) до 1 А;
- диапазон рабочих температур перехода (TJ) -65 … +150 oC.
Превышение максимальных параметров может привести к выйду диода из строя.
Электрические параметры
Способность к быстрому восстановлению при переключениях делают 1n5819 незаменимым спутником многих логических интегральных микросхем. Однако, с ростом температуры кристалла резко увеличивается ток утечки и падение прямого напряжения на переходе. Эта особенность наглядно продемонстрирована в таблице электрических параметров и является одним из основных недостатков всех диодов Шоттки.
Скачать основные характеристики диода 1n5819 на русском языке можно по этой ссылке.
Аналоги
Американец SB140 от Vishay — это полноценный аналог 1N5819. Это копия старичка 11DQ04 от японской компании Nihon Inter Electronics Corporation. В качестве функциональной замены можно использовать: 1N5822 (STM), MBR140P (ON Semiconductor), BYV10-40 (STM), но они имеют другое корпусное исполнение.
КДШ2105В – отечественный аналог в пластиковой упаковке КТ-26 (ТО-92) от белорусского предприятия «Интеграл».
Несмотря на свои неплохие параметры, 1n5819 не способен стать полноценной заменой для обычных выпрямительных диодов с p-n-переходом. Это связано с его конструктивными особенностями и свойствами. Он неплохо работает в высокочастотных цепях, меньше греется из-за низкого прямого падения напряжения не нём. Но есть и минусы, которые перекрывают все эти плюсы.
В сравнении с обычными диодами, которые неспособны работать в высокочастотных режимах, у Шоттки в разы меньшая величина максимально допустимого обратного напряжения.
У них гораздо больший ток утечки, который непропорционально быстро растет с повышением температуры кристалла. В этом можно наглядно убедиться, если сравнить параметры из даташит этих устройств между собой.
Производители
Скачать datasheet на 1N5819 можно, если кликнуть мышкой по наименованию производителя. Устройство выпускается многими зарубежными компаниями. В России распространены следующие брэнды: STMicroelectronics, ON Semiconductor, Fairchild Semiconductor.
Справочники
- Каталог
- О магазине
- О магазине
- Контакты
- Обратная связь
- Оплата
- Доставка
- Как купить
- Ответы на вопросы
- Сотрудничество
- Правовая информация
- Товары под заказ
- Параметрический фильтр
- Вакансии
- Скидки
- Оплата
- Доставка
- Как купить
- Справочник
- Личный кабинет
- Мои настройки
- Мои заказы
- Моя корзина
- Подписка
- /Справочники
- /Справочник по диодам и диодным мостам
- /Страница не найдена
|
|
Mouser Electronics – Скоро вернусь.
..- Сайт временно недоступен. Пожалуйста, свяжитесь с вашим местным отделением для получения немедленной помощи…
- 本网站暂时不可用。如需即时帮助,请联系您当地的分支机构。
- 本網站暫時無法使用，請與當地分公司聯絡尋求即時支援。
- Tato stránka je dočasně nedostupná. Pro okamžitou pomoc se prosím obraťte na svou místní pobočku.
- Le site est temporairement indisponible. Свяжитесь с местным агентством Veuillez для оказания немедленной помощи.
- Die Seite ist momentan nicht verfügbar. Bitte wenden Sie sich für sofortige Unterstützung an Ihre Regionale Niederlassung.
- Momentaneamente il site non è disponibile. Contatta la sede locale для немедленного получения помощи.
- El site estátempormente не подлежит оплате. Póngase en contacto con la officina local para recibir ayuda inmediata.
- Este sitio estátempormente fuera de servicio. Póngase en contacto con su concesionario local para recibir asistencia inmediata.
| Область | Телефон | Факс | Электронная почта |
|---|---|---|---|
| Америка | |||
| США (всемирная штаб-квартира) | 1 (800) 346-6873 | 1 (817) 804-3888 | sales@mouser. com |
| Мексика | +52 33 3612 7301 | +52 33 3612 7356 | мексиканские продажи@mouser.com |
| Азия/Тихий океан | |||
| Гонконг, Китай | +852 3756-4700 | +852 3756-4701 | Гонконг@mouser.com |
| Шанхай, Китай | +86 (21) 6360-6111 | +86 (21) 6360-0189 | шанхай@mouser. com |
| Сингапур | +65 6788-9233 | +65 6542-6916 | сингапур@mouser.com |
| Индия | +91 80 41148091/92 | +91 80 41148093 | Индия@mouser.com |
| Тайвань | +886 (02) 2799-2096 | +886 (02) 2799-2095 | Тайвань@mouser. |
| Таиланд | +66 2694 2310 | +66 2694 2276 | таиланд@mouser.com |
| Европа | |||
| Германия (Европейская штаб-квартира) | +49 (0) 8952 04621 10 | +49 (0) 8952 04621 20 | [email protected] |
| Великобритания | +44 (0) 1494-467490 | +44 (0) 1494-467499 | uk@mouser. com |
| Чешская Республика | +420 517070880 | +420 517070881 | [email protected] |
| Франция | +33 5 55 85 79 96 | +33 5 55 85 79 97 | [email protected] |
| Израиль | +972 9 7783020 | +972 9 7458885 | israelsales@mouser. com |
| Италия | +39 02 575 065 71 | +39 02 575 164 78 | Италия@mouser.com |
| Испания | +34 936455263 | +34 936455264 | испания@mouser.com |
| Нидерланды | +31 402 6476 57 | +31 402 6476 58 | Нидерланды@mouser. com |
| Швеция | +46 8 590 88 715 | +46 8 590 88 746 | Швеция@mouser.com |
1N5819 Распиновка диода, техническое описание, альтернативы и функции
10 января 2019 – 0 комментариев
1N5819 представляет собой диод Шоттки с малым падением прямого напряжения и высокой скоростью переключения. Он обычно используется в высокочастотных устройствах, таких как инверторы, преобразователи постоянного тока и т. д.
Конфигурация контактов
Номер контакта | Название контакта | Описание |
1 | Анод | Ток всегда проходит через анод |
2 | Катод | Ток всегда проходит через катод |
Особенности
- Выпрямительный диод Шоттки
- Средний прямой ток 1 А
- Импульсный ток в прямом направлении составляет 25 А
- Прямое падение напряжения 600 мВ при 1 А
- Пиковое обратное напряжение 40 В
- Среднеквадратичное значение обратного напряжения составляет 28 В
- Доступен в упаковке DO-41
Примечание.
Полную техническую информацию можно найти в спецификации 1N5819 , приведенной в конце этой страницы.
1N5822, 1N5824, BAT54A
Альтернативные диоды 414242424242424242424242424242424242424242424242424242424242424254242424242424254242425250.1N5819 Обзор диода
Диод — это устройство, пропускающее ток только в одном направлении. То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.
Диод Шоттки 1N5819 с прямым падением напряжения 600 мВ и прямым током 1 А. Поскольку он имеет очень низкое падение напряжения в прямом направлении, его можно использовать в схемах защиты от обратной полярности, в отличие от обычного диода, падение напряжения в прямом направлении которого превышает 1 В 1N5819.имеет падение только 600 мВ, когда через него протекает ток 1 А.
