Технические характеристики

С чем соединяется

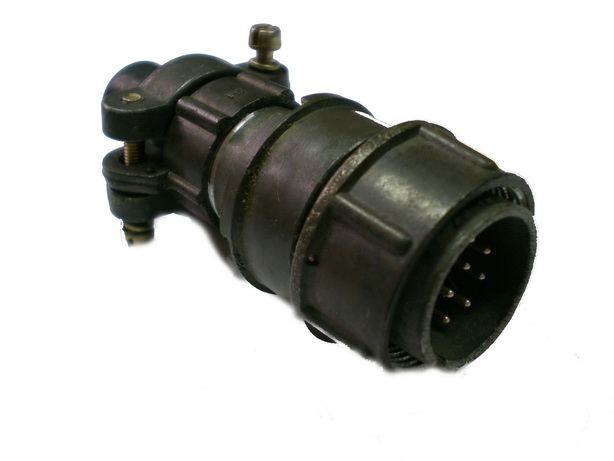

Разъем 2РМ22КПН10Ш1В1 или 2РМТ22КПН10Ш1В1В

На сайте, который специализируется на РЭК изделиях, вы можете купить разъем 2РМ22КПН10Ш1В1 или 2РМТ22КПН10Ш1В1В.

Соединители серии 2РМ и 2РМТ предназначены для использования в сетях до 560 или 700 Вольт постоянного или переменного тока.

У нашей фирмы очень большой опыт подбора и поставки разъемов данного типа. Поставляем как для внутреннего потребителя так и за рубеж. Можем подобрать для вас разные варианты разъемов. Новые от производителя или с хранения. Это те разъемы которые были выпущены более раньше но остались в отличном виде и стоят на порядок дешевле.

Обратите внимание что разъемы данного типа выпускают очень высокого качества, их используют в технике различного типа, в том числе и в военной.  Мы продаем разъемы, изготовленные по техническим условиям (ГЕ0.364.126ТУ). Они известны тем, что разъемы данного вида используют как в бытовой, так и в военной технике, где очень требования к надежности особенно высокие.

Разница в разъемах 2РМ и 2РМТ.

Обратите внимание, что разъемы серии 2РМ выпускались до 1991-1992 года, позже производились только изделия серии 2РМТ. Главное отличие этих двух серий в климатических характеристиках.

Серия 2РМТ устойчивая к воздействию повышенной влажности 98% при температуре 35°С.

Также стойкие к соляному туману, солнечному излучению, стойкие к плесневым грибам. К разъемам серии 2РМ, такие высокие требования не предъявлялись.

Разъемы изготавливают для внутреннего монтажа по ГОСТ В20.39.404-81, который ссылается на  «ГОСТ 15150-69». В двух исполнениях:

  • 2РМ – для эксплуатации в районах с холодным и умеренным климатом. УХЛ «УХЛ 2.1»
  • 2РМТ – всеклиматическое исполнение В «В2.1»

Более подробную информацию можем отправить вам по запросу.

С серебряным покрытием разъемы могут работать при температурах от -60 °С до +180°С.

Если вам нужны разъемы более устойчивые к температурным перепадам и более надежны по сроку службы, вы можете купить разъемы с золотым покрытием контактов. Это будет разъем –2РМТ22КПН10Ш1А1В.

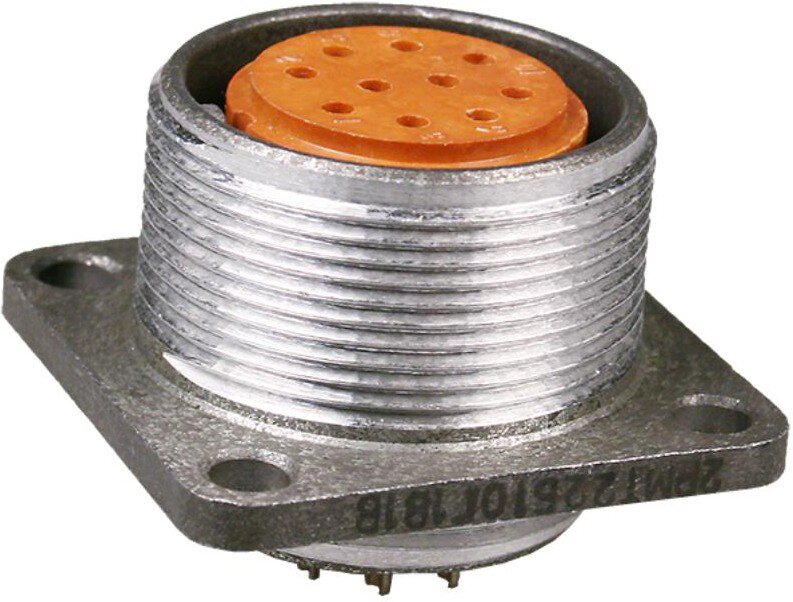

Образец разъема 2РМ22КПН10Ш1В1 или 2РМТ22КПН10Ш1В1В вы можете увидеть на фото.

Обращайтесь к нам и вы получите более подробную информацию по интересующим вас вопросам.

Без рубрики

Разъем CШР60П45ЭГ3 вилка кабельная соединяется со следующими разъемами:
СШР60П45ЭГ3 розетка (блочная, приборная)
СШР60ПК45ЭГ3 розетка (блочная, приборная)
СШР60ПК45НГ3 розетка (блочная, приборная)
СШР60СК45ЭГ3 розетка (блочная, приборная)
СШР60СК45НГ3 розетка (блочная, приборная)

У нас можно купить  провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200

Разъем CШР36П15ЭШ5 розетка кабельная соединяется со следующими разъемами:
СШР36П15ЭШ5 вилка (блочная, приборная)
СШР36ПК15ЭШ5 вилка (блочная, приборная)
СШР36ПК15НШ5 вилка (блочная, приборная)
СШР36СК15ЭШ5 вилка (блочная, приборная)
СШР36СК15НШ5 вилка (блочная, приборная)

У нас можно купить  провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200

Разъем ШР60ПК45НШ1 вилка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР60ПК45НШ1:

Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 285 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР60У45ЭШ2 розетка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР60У45ЭШ2:

Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 404 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР60П45НШ2 розетка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР60П45НШ2:

Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55У35НШ3 розетка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «35» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55У35НШ3:

Токовая нагрузка на одиночный контакт = 7 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 343 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55ПК31НШ3 вилка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «31» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55ПК31НШ3:

Токовая нагрузка на одиночный контакт = 7; 17,5 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 283 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55У23НГ1 вилка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Г» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55У23НГ1:

Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 294 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55СК23НШ1 вилка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55СК23НШ1:

Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55СК23ЭШ1 вилка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55СК23ЭШ1:

Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 437 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР55ПК6ЭГ6 розетка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «6» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «6» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР55ПК6ЭГ6:

Токовая нагрузка на одиночный контакт = 25 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 2,5 мм = 1,0 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 324 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48У26ЭШ2 розетка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48У26ЭШ2:

Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 241 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48СК26ЭГ2 розетка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48СК26ЭГ2:

Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 276 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48П26ЭГ2 вилка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48П26ЭГ2:

Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 187 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48У20ЭШ1 розетка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «20» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48У20ЭШ1:

Токовая нагрузка на одиночный контакт = 10 и 25 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 235 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48СК9НШ1 вилка приборная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «9» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48СК9НШ1:

Токовая нагрузка на одиночный контакт = 10; 25; 100 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 5,5 мм = 0,3 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 282 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем ШР48П7ЭГ2 вилка кабельная общие технические характеристики.

1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «7» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.

Технические характеристики ШР48П7ЭГ2:

Токовая нагрузка на одиночный контакт = 10; 50 и 100 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 191 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

Разъем 2РМТ22КПН10Ш1В1В  соединяется со следующими разъемами:
2РМТ22Б10Г1В1В — розетка блочная
2РМТ22БПН10Г1В1В — розетка блочная
2РМТ22БПЭ10Г1В1В — розетка блочная
У нас можно купить  провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200 и ПТЛэ-200.

Разъем 2РМ22КПН10Ш1В1 или 2РМТ22КПН10Ш1В1В общие технические характеристики.
1) 2РМ или 2РМТ – тип соединителя. 2РМ – не герметичный, 2РМТ – не герметичный тропикоустойчив.
2) Цифра «22» – условный диаметр соединителя.
3)  Буква «К» в названии разъема обозначает вид корпуса «Кабельный».
4) «П» — вид патрубка на разъеме — прямой.
5) «Н» — гайка на патрубке будет не экранирована
6) Цифра «10» после буквы «Б» обозначает количество контактов в разъеме.
7)  Буква «Ш» — в маркировке разъема обозначает что разъем вилка (“Ш” — сокращено от слова штырь).
8) Цифра «1» = обозначает диаметр контактов в данном виде разъема =1мм.
9) Буква «В» после цифры обозначает вид покрытия контактов – серебро.
10) Цифра «1» в конце названия разъема обозначает теплостойкость контактов = 100°С.
11) Буква «В» в конце названия разъема обозначает, что разъем изготовлен по стандарту климатического исполнения «В2.1» по ГОСТ 15150-69 или «В» по ГОСТ «В 20.39.404-81».

Технические характеристики 2РМТ22КПН10Ш1В1В

Токовая нагрузка на одиночный контакт = 7 Ампер.
Суммарная нагрузка на соединитель = 58 ампер.
Максимальное рабочее напряжение = 560 Вольт
Сопротивление контактов ø 1 мм = 5 мОм.
Емкость между контактами не более 6 пФ.
Сопротивление изоляции не менее 5000 Мом.
Электрическая прочность изоляции при максимальном рабочем напряжении 560 Вольт = 1850
Вольт. При давлении 399,96 Па ( 3 мм.рт.ст) = 350 Вольт.
Минимальна наработка = 1 000 часов.
Число сочленений – расчленений составляет 500 раз.
Минимальный срок хранения составляет 15 лет от даты производства.
Более подробные характеристики и информацию о разъеме вы можете, посмотрев в 2РМ и 2РМТ
каталог. Или свяжитесь с нами, наши КОНТАКТЫ.

Разъёмы: 22БПН10Ш1Е2, 2РМ22БПН10Г1В1, 2РМ22КПН10Г1В1, 2РМ22КПН10Ш1В1


Разъём 22БПН10Ш1Е2/

Разъём 22БПН10Ш1Е2.jpg

Разъём 22БПН10Ш1Е2/Thumbs.db

Разъём 22БПН10Ш1Е2/Бобышка 22БПН10Ш1Е2 (2).SLDPRT

Разъём 22БПН10Ш1Е2/Бобышка 22БПН10Ш1Е2.SLDPRT

Разъём 22БПН10Ш1Е2/Диэлектрик 22БПН10Ш1Е2 (2).SLDPRT

Разъём 22БПН10Ш1Е2/Диэлектрик 22БПН10Ш1Е2.SLDPRT

Разъём 22БПН10Ш1Е2/Корпус 22БПН10Ш1Е2 (2).SLDPRT

Разъём 22БПН10Ш1Е2/Корпус 22БПН10Ш1Е2.SLDPRT

Разъём 22БПН10Ш1Е2/Ножка 22БПН10Ш1Е2 (2).SLDPRT

Разъём 22БПН10Ш1Е2/Ножка 22БПН10Ш1Е2.SLDPRT

Разъём 22БПН10Ш1Е2/Разъём 22БПН10Ш1Е2 (2). SLDASM

Разъём 22БПН10Ш1Е2/Разъём 22БПН10Ш1Е2 для рекламы.SLDASM

Разъём 22БПН10Ш1Е2/Разъём 22БПН10Ш1Е2.jpg

Разъём 22БПН10Ш1Е2/Разъём 22БПН10Ш1Е2.SLDASM

Разъём 2РМ22БПН10Г1В1/

Разъём 2РМ22БПН10Г1В1.jpg

Разъём 2РМ22БПН10Г1В1/Thumbs.db

Разъём 2РМ22БПН10Г1В1/Касета задняя 2РМ22БПН10Г1В1.SLDPRT

Разъём 2РМ22БПН10Г1В1/Касета передняя 2РМ22БПН10Г1В1.SLDPRT

Разъём 2РМ22БПН10Г1В1/Корпус 2РМ22БПН10Г1В1.SLDPRT

Разъём 2РМ22БПН10Г1В1/Ножка 2РМ22БПН10Г1В1.SLDPRT

Разъём 2РМ22БПН10Г1В1/Ножка в сборе 2РМ22БПН10Г1В1.SLDASM

Разъём 2РМ22БПН10Г1В1/Прижим 2РМ22БПН10Г1В1.SLDPRT

Разъём 2РМ22БПН10Г1В1/Разъём 2РМ22БПН10Г1В1 для рекламы.SLDASM

Разъём 2РМ22БПН10Г1В1/Разъём 2РМ22БПН10Г1В1.jpg

Разъём 2РМ22БПН10Г1В1/Разъём 2РМ22БПН10Г1В1.SLDASM

Разъём 2РМ22КПН10Г1В1/

Разъём 2РМ22КПН10Г1В1.jpg

Разъём 2РМ22КПН10Г1В1/Thumbs.db

Разъём 2РМ22КПН10Г1В1/Втулка 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Втулка уплотнительная 2РМ22КПН10Г1В1.

SLDPRT

Разъём 2РМ22КПН10Г1В1/Гайка задняя 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Гайка передняя 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Гайка средняя 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Касета задняя 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Касета передняя 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Кольцо уплотнительное 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Корпус 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Ножка 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Ножка в сборе 2РМ22КПН10Г1В1.SLDASM

Разъём 2РМ22КПН10Г1В1/Прижим 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Г1В1/Разъём 2РМ22КПН10Г1В1.jpg

Разъём 2РМ22КПН10Г1В1/Разъём 2РМ22КПН10Г1В1.SLDASM

Разъём 2РМ22КПН10Г1В1/Хомут 2РМ22КПН10Г1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/

Разъём 2РМ22КПН10Ш1В1.jpg

Разъём 2РМ22КПН10Ш1В1/Thumbs.db

Разъём 2РМ22КПН10Ш1В1/Втулка 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Втулка 2РМ22КПН10Ш1В1. SLDPRT

Разъём 2РМ22КПН10Ш1В1/Втулка уплотнительная 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Втулка уплотнительная 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка задняя 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка задняя 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка передняя 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка передняя 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка средняя 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Гайка средняя 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Касета задняя 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Касета задняя 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Касета передняя 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Касета передняя 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Кольцо уплотнительное 2РМ22КПН10Ш1В1 (2).SLDPRT

Разъём 2РМ22КПН10Ш1В1/Кольцо уплотнительное 2РМ22КПН10Ш1В1.SLDPRT

Разъём 2РМ22КПН10Ш1В1/Корпус 2РМ22КПН10Ш1В1 (2).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
