2Т371А: Транзистор 2Т371А – ANION.RU

Содержание

Транзистор 2Т371А, 2Т372А, В | Радиодетали в приборах

Транзистор 2Т371А, 2Т372А, В
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в транзисторе: 2Т371А, 2Т372А, В

Золото: 0.0039
Серебро: 0.0094
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Типы транзисторов

Существует два основных типа транзисторов: биполярные и полевые.

1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Маркировка транзисторов СССР

Обозначение транзисторов до 1964 года
Первый элемент обозначения – буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами – МП, буква М означала модернизацию. Второй элемент обозначения – одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 – германиевые маломощные низкочастотные транзисторы.
От 101 до 199 – кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 – германиевые мощные низкочастотные транзисторы.
От 301 до 399 – кремниевые мощные низкочастотные транзисторы.
От 401 до 499 – германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 – кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 – германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 – кремниевые высокочастотные и СВЧ мощные транзисторы.

Обозначение транзисторов после 1964 года

Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 – германий.
Буква К или цифра 2 – кремний.
Буква А или цифра 3 – арсенид галлия.

Второй символ обозначает тип транзистора
П – полевой транзистор
Т – биполярный транзистор

Третий символ необходим для обозначения мощности и граничной частоты
1 – транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 – транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 – транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 – транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 – транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 – транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 – транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 – транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 – транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.

Четвертый и пятый элементы обозначения – определяют порядковый номер разработки.

Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей – третьего элемента.

Для биполярных транзисторов:
1 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Транзистор 2Т371А. Покупаем неликвиды: транзисторы 2Т371А

: Купим изделия, работаем и сотрудничаем во всех городах и областях РФ

Выкупим транзисторы 2Т371А – ваше количество из сверхнормативных запасов предприятий, складских неликвидов, невостребованного имущества промышленного назначения.

2Т371А
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n сверхвысокочастотные усилительные с нормированным коэффициентом шума.
Предназначены для применения в усилителях сверхвысоких частот.
Выпускаются в метал-локерамическом 2Т371А, КТ371А и металлопластмассовом КТ371АМ корпусах с гибкими полосковыми выводами.
На крышке корпуса транзистора наносится условная маркировка цветным кодом:
2Т371А – одна синяя точка
КТ371А – две синие точки
КТ371АМ – две полосы.
Масса транзистора не более 0,3 г.
Основные технические характеристики транзистора 2Т371А:
Структура транзистора: n-p-n
Рк max – Постоянная рассеиваемая мощность коллектора: 100 мВт
fгр – Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3000 МГц
Uкбо max – Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 10 В
Uэбо max – Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В
Iк max – Максимально допустимый постоянный ток коллектора: 20 мА
Iк и max – Максимально допустимый импульсный ток коллектора: 40 мА
Iкбо – Обратный ток коллектора – ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА
h31э – Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30. ..240
Ск – Емкость коллекторного перехода: не более 1,2 пФ
tк – Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс

Ваши предложения просьба направлять по любым контактам.
В своих предложениях уточняйте: количество изделий, дата выпуска и условия хранения.

Транзистор КТ371 — DataSheet

Цоколевка транзистора КТ371

Описание

Транзисторы кремниевые эпитаксиально-планарные n-p-n СВЧ усилительные с ненормированным коэффициентом шума. Предназначены для усиления сигналов сверхвысоких частот. Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами. Обозначение типа приводится на этикетке. На крышке корпуса транзистора наносится условная маркировка цветными точками 2Т371А — одна синяя, KT371A — две синие. Масса транзистора не более 0,3 г.

**Параметры транзистора КТ371**
Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ371А		*BFR90, МА42265-287 ^1, BFP90 ^1, BFR91A ^1**
		КТ371АМ		*BFR90, МА42265-287 ^1, BFP90 ^1, BFR91A ^1**
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_K max,P^_{K, τ max},P^*_{K, и max}	КТ371А	65 °C	100	мВт
		КТ371АМ	85 °C	100
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр,f^_h31б,f^_h31э, f^** _max	КТ371А	—	≥3000	МГц
		КТ371АМ	—	≥3000
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб. ,}U^_{КЭR проб.,}U^*_{КЭО проб.}	КТ371А	—	10	В
		КТ371АМ	3к	10*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ371А	—	3	В
		КТ371АМ	—	3
Максимально допустимый постоянный ток коллектора	I_{K max,} I^*_{К , и max}	КТ371А	—	*20(40)**	мА
		КТ371АМ	—	*20(40)**
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I^_КЭR, I^*_КЭO	КТ371А	10 В	≤0. 5	мкА
		КТ371АМ	10 В	≤0.5
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h^*_21Э	КТ371А	1 В; 10 мА	30…240
		КТ371АМ	1 В; 10 мА	30…240
Емкость коллекторного перехода	c_к, с^*_12э	КТ371А	5 В	≤1.2	пФ
		КТ371АМ	5 В	≤1.2
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К}^*_{у. р.}	КТ371А	400 МГц	≥9**	Ом, дБ
		КТ371АМ	—	—
Коэффициент шума транзистора	К_ш, r^_b, P^*_вых	КТ371А	400 МГц	*≤5(≤10)**	Дб, Ом, Вт
		КТ371АМ	400 МГц	≤5.5
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t^_выкл, t^**_пк(нс)	КТ371А	—	≤15	пс
		КТ371АМ	—	≤15

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транзистор 2Т371А –

Драгоценные металлы в транзисторе 2Т371А согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов.

Содержание драгоценных металлов в транзисторе 2Т371А.
Золото: 0.0039 грамм.
Серебро: 0.0094 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Примечание: Из Перечней МЧС.

Если у вас есть интересная информация о транзисторе 2Т371А сообщите ее нам мы самостоятельно разместим ее на сайте.

Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,

Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,

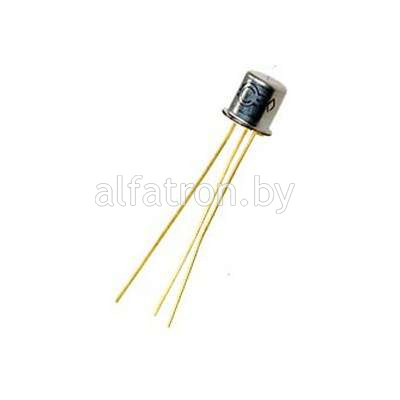

Фото транзистора марки 2Т371А:

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).

Схемы включения полевых транзисторов

Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а).

Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется.

Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) 2Т371А включая его характеристики:

Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти устройства на полевые и биполярные.
В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.
Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
Купить транзисторы или продать а также цены на 2Т371А:

Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, 2Т371А:

31603227219 Изготовление и поставка транзисторов 2Т371А СБО.365.108ТУ

Контактное лицо

ФИО: Кудряшов Владимир Николаевич

Телефон: +7 (383) 2167369

Эл. почта

Заказчик

Акционерное общество «Научно-Исследовательский Институт Электронных Приборов»

ИНН-КПП: 5406695419-540601001

ОГРН: 1115476164616

ОКАТО: 50401000000

Почтовый адрес: 630005, г. Новосибирск, ул. Писарева, 53

Местонахождение: 630005, ОБЛАСТЬ НОВОСИБИРСКАЯ,ГОРОД НОВОСИБИРСК,УЛИЦА ПИСАРЕВА, дом 53

Организация, размещающая заказ

Общество с ограниченной ответственностью «Этп»

ИНН-КПП: 1655218458-165501001

ОГРН: 1111690052099

ОКАТО: 92401367000

Почтовый адрес: 420097, Казань Город, Достоевского Улица, 66

Местонахождение: 420097, Респ Татарстан, г Казань, р-н Вахитовский, ул Достоевского, дом 66

Эл. почта

КТ371А кремниевый транзистор NPN (3ГГц 10В) (КТ14)

КТ371А кремниевый транзистор NPN (3ГГц 10В) (КТ14) КТ371А Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n сверхвысокочастотные усилительные с нормированным коэффициентом шума. Предназначены для применения в усилителях сверхвысоких частот. Транзисторы 2Т371А, КТ371А выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами. Транзисторы КТ371АМ выпускаются в металлопластассовом корпусе с гибкими полосковыми выводами. На крышке корпуса транзистора наносится условная маркировка цветным кодом: – 2Т371А – одна синяя точка; – КТ371А – две синие точки; – КТ371АМ – две полосы. Масса транзистора не более 0,3 г. Тип корпуса: КТ-14. Технические условия: СБ3.365.108 ТУ. Основные технические характеристики транзистора КТ371А: • Структура транзистора: n-p-n; • Рк max – Постоянная рассеиваемая мощность коллектора: 100 мВт; • fгр – Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3000 МГц; • Uкбо max – Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 10 В; • Uэбо max – Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В; • Iк max – Максимально допустимый постоянный ток коллектора: 20 мА; • Iк и max – Максимально допустимый импульсный ток коллектора: 40 мА; • Iкбо – Обратный ток коллектора – ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА; • h31э – Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30. ..240; • Ск – Емкость коллекторного перехода: не более 1,2 пФ; • tк – Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс Технические характеристики транзисторов 2Т371А, КТ371А, КТ371АМ: Тип транзистора Структура Предельные значения параметров при Тп=25°С Значения параметров при Тп=25°С TП max Т max IК max IК. И. max UКЭR max (UКЭ0 max) UКБ0 max UЭБ0 max РК max h31Э UКЭ нас. IКБО IЭБО f гp. КШ СК СЭ мА мА В В В мВт В мкА мкА ГГц дБ пФ пФ °С °С 2Т371А n-p-n 20 40 10 10 3 100 20…240 – 0,5 – >3 4 1,2 1,5 150 -60…+125 КТ371А n-p-n 20 40 10 10 3 100 20…240 – 0,5 – >3 4 1,2 1,5 150 -60…+125 КТ371АМ n-p-n 20 40 10 10 3 100 20…240 – 0,5 – >3 5 1,2 1,5 150 -45…+85 Условные обозначения электрических параметров транзисторов: • IК max – максимально допустимый постоянный ток коллектора транзистора. • IК. И. max – максимально допустимый импульсный ток коллектора транзистора. • UКЭR max – максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер. • UКЭ0 max – максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю. • UКБ0 max – максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю. • UЭБ0 max – максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю. • РК max – максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора. • h31Э – статический коэффициент передачи тока биполярного транзистора. • UКЭ нас. – напряжение насыщения между коллектором и эмиттером транзистора. • IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера. • IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора. • f гр – граничная частота коэффициента передачи тока. • КШ – коэффициент шума транзистора. • СК – емкость коллекторного перехода. • СЭ – емкость коллекторного перехода. • ТП max – максимально допустимая температура перехода. • Т max – максимально допустимая температура окружающей среды.
