Трехфазная розетка – устройство, схемы сборки, заземление

В отличие от бытовой двухфазной, трехфазная розетка подключается одним строго определенным порядком контактов. Если в некоторых случаях разрешается менять между собой расположение фазных проводов, то перепутать фазу и ноль нельзя – это гарантированное короткое замыкание проводки. Как итог – трехфазные розетки и вилки имеют конструкцию, исключающую неправильное подключение.

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

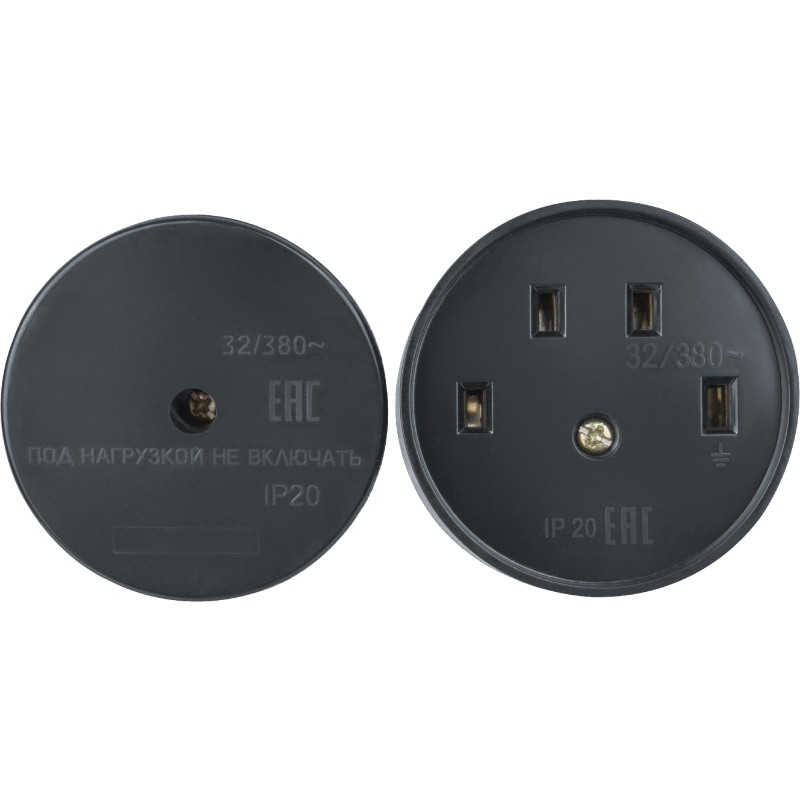

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки

Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Как подключаются фазные провода

Если к розетке будет подключаться электронагреватель или подобное устройство, в котором нет электродвигателя, то порядок подсоединения фазных проводов не имеет значения – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно надо проверить в правильную ли сторону он крутится. Если вращение происходит в противоположном от требуемого направлении, то надо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.

В идеальном варианте электрики должны проверять порядок подключения фаз, чтобы везде один и тот же двигатель крутился в одну и ту же сторону. На практике же, такое устройство как электродвигатель устанавливается стационарно и гораздо проще поменять местами контакты, чем соблюдать схемы подключения. Особенно это касается предприятий, которые работают много лет, и на которых эти самые схемы уже неоднократно менялись и переподключались под разные нужды.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во много определяется способом соединения обмоток двигателя, нагревательных элементов бойлера или другого устройства. Если применяется подключение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом – конец одной к началу следующей и так по кругу. К местам скруток (всего их будет три) подключаются фазные провода и ноль здесь по сути не нужен – он используется только для управляющей цепи, которая может находиться достаточно далеко от самого двигателя.

В таком случае нулевой провод можно «посадить» на корпус устройства, если он одновременно является заземлением. Если же станина заземлена отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется сделать зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме «звезда»

Подключение звездой – один из концов каждой обмотки соединяется с нулевым проводом, а остальные – каждая на свой фазный провод. В таком случае гораздо практичнее использовать пятиконтактную розетку, по которой отдельно подводятся фазы, ноль и заземление.

Подключение звездой с дополнительной защитой – применяется если используется дополнительная защита цепи, когда подсоединение каждой фазы происходит через отдельное УЗО. В таком случае к устройству надо подводить три фазы, три ноля и заземление, для чего придется найти семиконтактную розетку и вилку.

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

• Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены.
• Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита. На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью.
• Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску.
• Количество контактов – выбирается в зависимости от использования конкретной схемы подключения.
• Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.

На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;

• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;


Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;

• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;

• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Трехфазная розетка: подключение, установка, проверка фаз

Не так давно, трехфазный ввод на объект потребителя считался прерогативой промышленных предприятий. Хотя, если разобраться детально в схемах энергоснабжения многоквартирных домов, выяснится, что жильцы получают заветный 220 вольт именно от трехфазного щита питания. Наверняка, многие из вас замечали, что при аварии на электрической магистрали питание может пропадать не во всем доме сразу, а как бы в шахматном порядке. При этом, в разговорах среди ремонтников звучит фраза: «вторую фазу выбило…».

Это означает, что потребители в многоэтажке распределены на три группы (как правило, с равномерной нагрузкой). На объект заведен трехфазный силовой кабель (четырех жильный, без учета отдельной шины рабочего заземления) с общим прибором учета и единым автоматом. На выходе 3 линии с напряжением 380 вольт между ними, и рабочий нуль. Далее, по каждому из трех направлений, прокладывается двухжильный силовой провод (без учета рабочего заземления), на котором между фазой и нулем привычные 220 вольт.

Поскольку потребители в своих поквартирных распределительных щитках имеют доступ только к одной фазе, такое электропитание к трехфазному все-же не относится.

Однако есть жилые дома (включая многоквартирные), в которых вводной щиток выглядит так же, как на предыдущей иллюстрации. Например, дома, в которых нет природного газа. Зачастую в квартирах устанавливаются трехфазные электроплиты. Три фазы могут понадобиться в помещениях с электрическим водонагревателем или отопительным котлом. Такое электрооборудование тоже может использовать три фазы с напряжением 380 вольт.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.
   Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

   или вот так:

   Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

   Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

   Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

3. По способу монтажа есть три основных модификации:
   • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
   • Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
   • Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Правильно подключаем к вводному устройству

В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок. В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным. Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.

После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.

Важно! Защитное заземление заводится в розетку без возможности его разрыва коммутационным устройством (автоматом)!

В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.

По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.

А на 5-контактной (с защитным заземлением) в центре.

Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.

И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.

По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.

Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Важно! Данный способ работает лишь в случае, когда заземление организовано согласно Правилам устройства электроустановок, и не имеет физической связи с рабочим нулем.

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

Установка розетки

В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:

В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.

При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.

Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

Видео по теме

Трехфазная розетка

Если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

1. Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).

2. Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.

3. При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).


Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм². Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм².

Ниже приводятся разновидности изделий по некоторым признакам:

1. Способ монтажа.
2. Устойчивость к окружающей среде.
3. Назначение.

Что касается способа установки, то можно отметить такие изделия:

• открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;

• силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.


Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Технология подключения трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

1. Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
2. Дальше на провод надевается сама розетка и фиксируется на стене.
3. Провода оголяются, чтобы можно было выполнить соединение.
4. На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.

5. Дальше ноль подключается к N контакту (голубой провод).
6. Заземление подключается к РЕ (зелено-желтый провод).
7. Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

1. Для начала ее нужно разобрать, направить туда гибкий кабель.
2. В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
3. Кабель фиксируется, вилка собирается обратно.

Подробнее о том, как подключить трехфазную розетку, вы можете узнать из этого видео.

Заключение

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

Розетка 380 В – виды, характеристики и подключение

Выбираем розетку на 380В

Для подключения мощных временных электроприемников достаточно часто используют розетки на 380 вольт. Этот вид коммутационных устройств позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25кВт.

При это розетки данного типа имеют достаточно широкую номенклатуру и позволяют обеспечивать их подключение практически в любых электрических сетях. А конструкция большинства розеток обеспечивает защиту от неправильных действий обслуживающего персонала. Но давайте обо всем по порядку.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Разбираемся в маркировке розеток на 380В

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

• Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Определяем уровень защиты розетки от пыли и влаги

Обратите внимание! Каждая на 380 в розетка должна содержать информацию о отсутствии или наличие блокировочного устройства. Если оно имеется, то должна быть информация механическая она или электрическая. Данная блокировка необходима для исключения ошибочных действий по извлечению вилки из розетки при работающем электроприборе или инструменте.

• Так же обязательно обратите внимание на тип крепления розетки. Ведь на рынке достаточно широко представлены как стационарные, так и розетки с вилками для переносок. Цена у этих моделей иногда достаточно сильно отличается, что связано с тем, что розетки для переносок имеют зачастую более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

На фото представлено расположение контактов у розеток различных конфигураций

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

• Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Обратите внимание! Некоторых смущает тот факт, что сеть 380В может быть образована двумя проводниками. Ведь как известно наша сеть имеет трехфазное исполнение. Но для некоторых приборов достаточно только двух фаз, ведь линейное напряжение между ними будет те самые 380В. Третий же проводник просто остается не задействованным.

• Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Особенности розеток на 380В

Для многих может показаться неважным какие силовые розетки 380в и где использовать. Главное наличие необходимого количества контактов, а там мы уж сами разберемся что и куда подключать. Но все не так просто.

Нормы расположения заземляющего контакта различных видов розеток на 380В

• Дело в том, что вилку, предназначенную для розетки 2Р+N+PE вы не вставите в розетку 3Р+N. Хотя количество контактов у них одинаково. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
• Каждая розетка в нижней части имеет направляющую, которая не позволяет вставлять вилки неправильным положением. Ведь многие мощные потребители электроэнергии достаточно трепетно относятся к чередованию фаз и допустить изменения здесь никак нельзя.
• Кроме того, во всех розетках инструкция требует соблюдать нормы ПУЭ, которые требуют обеспечить первоочередное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке данный контакт несколько длиннее.
• Ну и на последки строго нормируется расположение фазных, нулевых и защитных контактов в розетках разных типов. Для розеток разных типов угол между этими контактами разный, что не позволит вам использовать разные вики и розетки. Более подробно с этой особенностью вы можете познакомится на видео.

Подключение розеток на 380В

Ну и напоследок хотелось бы коснуться вопроса подключения розетки и вилки на 380 вольт. Дело в том, что данные коммутационные приборы достаточно требовательны не только к качеству, но и соблюдению норм подключения.

Схема подключения розетки 3Р+N+PE

• Прежде всего остановимся на вопросе используемого провода или кабеля. Согласно табл. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения провода сечением от 1,5 до 4 мм² (см. Выполняем расчет сечения провода по мощности), вилка от 1,5 до 2,5 мм², а заземляющего проводника в обоих случаях до 6 мм². Соответствующие нормы действуют и для других типоразмеров розеток и вилок.
• Если вы решили выполнить подключение своими руками, то прежде всего вам следует вскрыть розетку и завести кабель. После этого производим подключение фазных проводников. Их необходимо подключить к контактам L1, L2 и L3 для розеток 3Р.
• Затем при наличие соответствующих контактов подключаем нулевой провод и провод заземления. Они имеют обозначение согласно норм ПУЭ.
• После этого приступаем к подключению вилки. Здесь мы проделываем те же операции. Сначала вскрываем вилку и заводим кабель. Затем подключаем фазные проводники к соответствующим контактам. Они имеют такую же маркировку, как и розетка силовая 380в.
• После этого производим подключение нулевого (см. Заземление и нулевой провод: как отличить) и защитного провода при их наличии. На этом весь процесс подключения окончен. Здесь важно отметить, что следует соблюдать чередование фаз при подключении. Но так как фазировку мы проверить не можем, то правильность чередования фаз проверяется только пробным включением.

Вывод

Как видите силовые розетки 380в имеют достаточно много отличий от обычных розеток на 220В. И они заключаются не только во внешнем различии.

Ведь это уже достаточно ответственный коммутационный аппарат, к которому предъявляются повышенные требования. Поэтому еще на стадии выбора розетки и вилки советуем вам ознакомится со всеми аспектами, дабы в последствии не ошибиться.

Подключение трехфазной розетки 380 и 220 вольт

Трехфазные розетки применяются для подключения приборов и оборудования большой мощности, таких как электроплиты, печки, кондиционеры, системы вентиляции и т.д., к электрическим сетям с напряжением 380 вольт.

Виды розеток

Трехфазные розетки встречаются различных видов, форм и функциональности, ниже перечислены основные варианты:

• Стационарные на 4 контакта. В них входит накладная или встраиваемая розетка на 380 В и вилка, такие, как правило, применяются для питания бытовой электрической плиты и позволяют подсоединить 3 фазы и один общий ноль;
• Стационарные с пятью контактами служат для подключения пятижильного электрокабеля: 3 фазы, общий и защитный нули. Выпускается с разной степенью пыле- и влагозащиты и устанавливаются на ровной поверхности. Наиболее популярный диапазон максимального тока лежит в пределах от 16 А до 40 А. На штепселях расположено соответствующее количество штырьков, также они имеют конструктивный шип, который вставляется в паз розетки, тем самым исключая неправильную стыковку.

При необходимости разъемного соединения электрокабеля используется трёхфазная розетка навесной установки. По большей части, их эксплуатируют на улице или во влажных помещениях и имеют IP54. Для особо тяжелых условий эксплуатации производителями выпускаются разъемы с повышенной степенью IP67, работающие даже под водой.

• Существуют также розетки на 3 фазы, способные выдержать и куда большие токовые нагрузки до 125 ампер и выше. Применяют такие разъемы для питания мощного промышленного оборудования. Как правило, при такой мощности предъявляются повышенные требования к защите: большая часть устройств имеет маркировку IP67.

Схемы подключения

На многих современных разъемах можно встретить условные обозначения, помогающие облегчить монтаж проводов. Фазы в большинстве случаев обозначаются следующим образом L1, L2, L3, нули: общий — N, защитный — PE или значком заземления.

Рассмотрим подключение трехфазной розетки с 4 контактами.

После счетчика электроэнергии установлен четырёхполюсный автомат, к которому подходят три фазы и нулевой провод. В момент превышения допустимых величин по току, автомат отключает все фазы и нулевой провод, тем самым нивелируя негативные последствия от перегрузок и защищая цепь от коротких замыканий. Шина защитного нуля может подключаться непосредственно к потребителю.

В случае трёхфазной розетки на пять контактов схема подключения схожа, основное отличие в том, что PE подводится непосредственно в розетку.

Если взамен автоматического выключателя установить УЗО (Устройство защитного отключения), то это повысит безопасность в работе человека с оборудованием. При возникновении утечки на корпус, УЗО автоматически отключит питание. Таким образом, риск поражения током сведен к минимуму.

Подключение проводов к разъемам

В выпускаемых промышленностью установочных изделиях используют 2 вида зажимов:

• винтовой,
• самозажимной.

В первом варианте оголенный конец провода устанавливается в специальное гнездо и удерживается там посредством закрученного винта. Этот способ применяется с давних пор, но со временем крепления ослабевают и надлежит выполнять периодический контроль соединения жил кабелей и клемм.

Второй вариант относительно новый. Он не только позволяет сэкономить время, необходимое для расключения кабельной продукции, но и исключить некачественную затяжку клемм. При этом надежность соединения выше.

Порядок подсоединения проводов следующий:

1. жилы в оплетке вставляются в зажим до упора;
2. затем в специальный паз заводится шлицевая отвертка и слегка поднимается, позволяя всей подвижной конструкции зафиксироваться внутри корпуса розетки. При этом прорезается изоляция и закрепляется провод, тем самым получается надежный электрический контакт с клеммой трехфазной розетки;
3. по окончанию фиксации отвёртка убирается.

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.

• Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
• Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.

• Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
• Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
• После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
• Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
• В итоге после несложных действий устройство готово к использованию.

Проверка монтажа

После установки трехфазной розетки, до начала эксплуатации всегда проверяют схему на отсутствие ошибок.

Для большинства приборов фазы к штекеру или розетке могут подключаться на любые клеммы, кроме предназначенных для рабочего и защитного кабелей.

В некоторых случаях часть оборудования с трехфазными двигателя будет работать некорректно, т.к. направление вращения двигателя будет противоположным. Для нормальной работы следует поменять друг с другом собой любые два проводка с фазами.

В то же время если перепутать менять местами подсоединения рабочего и защитного ноля, то это может привести к печальным последствиям: нарушится действие защиты от короткого замыкания и поражения током, возникнет риск пользования электроустановкой.

Сразу после окончания монтажных работ выполняют следующие действия:
Проводят тщательный осмотр всех контактов на предмет их надежности.
Измеряют параметры сопротивления изоляции жил.

Сопротивление изоляции проверяют мультиметром или тестером.

Для этого необходимо:

• Один щуп ставят на зажим с защитным проводом, другим по очереди касаются оставшихся клемм.
• Первый щуп ставят на клемму с рабочим нулем, вторым попеременно проводят по контактам с фазами.
• Один щуп – на фазную точку, другим проводят по оставшимся фазам.
• Проверяют оставшиеся фазы.

Если при какой-либо проверке будет маленькое сопротивление, то это свидетельствует об ошибке при монтаже или неисправности самого проводки. Если все выполнено правильно, то на циферблате прибора будет прочерк, указывающий на очень высокое сопротивление. Только при таком условии положение лепестка автомата можно переместить на ”ON”.

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Розетка для электроплиты: виды, установка и подключение

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм²;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия; Фото — типы
2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото — план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото — схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже. Фото — клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото — принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город	Цена, рубли
Самара	405
Екатеринбург	400
Киев	420
Воронеж	400
Москва	420

Сравните цены на 3-фазную розетку – Купите 3-фазную розетку по выгодной цене у международных продавцов на AliExpress

Отличные новости !!! Вы попали в нужное место для 3-х фазной розетки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта трехфазная розетка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили трехфазную розетку на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в трехфазной розетке и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3 phase socket по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Промышленный выключатель

| Трехфазные розетки

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

• ФИО и должность
Контактная информация
• , включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Ведение внутреннего учета.
• Мы можем использовать информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie – это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Обозначения электрических разъемов: розетки, вилки, розетки и т. Д.

Обозначения электрических разъемов: розетки, вилки, домкраты и т. Д.

Символ	Описание		Символ	Описание
	Штекерный разъем / штекер Общее обозначение Система NEMA + информация			Гнездовой соединитель / гнездо / гнездо Общее обозначение Система NEMA
	Штекерное гнездо Штекер и гнездо			Двойное соединение вилка и розетка Двойное соединение вилка и розетка
	Штекерный разъем / штекер Общее обозначение Система IEC			Гнездовой соединитель / гнездо / гнездо Общее обозначение Система IEC
	Биполярный штекер Два разъема			Штекерное гнездо Штекер и гнездо
	Мужской коаксиальный разъем / штекер RF разъем + информация			Гнездовой коаксиальный разъем / разъем RF
	Подключение с помощью одинаковых разъемов			Соединение с 3 разъемами Многополюсное соединение
	Гнездо / гнездо			Соединение с 3 разъемами Многополюсное соединение
	Двойное штекерное соединение с внутренней резьбой			Наружный с розеткой
	Гнездо биполярного подключения Переключающие контакты + Информация			Подключение трехполюсного гнезда Контакты переключателя Гнездо трехпроводное, с двумя нормально замкнутыми переключателями, подключенными к контактам.
	Гнездо Двухпроводное			Гнездо Двухпроводное
	Гнездо Двухпроводное			Гнездо Двухпроводное
	Гнездо Двухпроводное			Гнездо биполярное Трехжильное
	Гнездо Двухпроводное			Гнездо биполярное Трехжильное
	Неполяризованный штекер			Неполяризованный штекер
	Розетка неполяризованная			Розетка неполяризованная
	Поляризованный штекер			Гнездо поляризованное
	Гнездо поляризованное			Гнездо поляризованное
	Разъем точки и тире			Общий контакт
	Штекер к сети Штекер переменного тока + Информация			Вилка подключена к основной цепи с массой
	Однофазный разъем + Информация			Разъем питания в корпусе
	Трехфазный разъем			Разъем силовой трехфазный в корпусе
	База Трехфазная и заземление			Розетка с массой
	Разъемы базовые питания 3 розетки			Разъемы базовые питания 3 розетки
	Разъем питания с электрическим трансформатором			Разъем питания с обтуратором
	Разъем питания с выключателем блокировки			Розетка с переключателем SPST
	Розетка с защитным проводом			Телекоммуникационный разъем
	Неподвижная часть втулки			Движущаяся часть втулки
	Заглушки разъемов			Приемник для резки или отделения
	Открытое соединение			Замкнутое соединение
	Замкнутое соединение			Соединение со скользящим контактом
	Заголовок штифта e.грамм. 6×1 + Инфо			Заголовок штифта например 6×2
Условные обозначения разъемов электронных ламп Картинная галерея электрических разъемов, розеток … Загрузить символы

Электрические аксессуары | Адаптер Quick 220

Преобразователь напряжения Quick 220

Преобразователь напряжения Quick 220

Позволяет легко запитать оборудование 220В от обычных бытовых розеток 115В или 120В.Чтобы использовать преобразователь, подключите его к двум обычным бытовым розеткам, подключите оборудование 220 В и приступайте к работе. Доступ к источнику питания 220 В становится простым, быстрым и безопасным без тепла и веса повышающего трансформатора.
Загрузить Руководство

Деталь #	Описание
540-0213-00	Преобразователь напряжения Quick 220

Блок переключения диапазонов

Позволяет легко подключать 220V 3HP Rasp, THE BOSS, THE EDGE и Miroir от бытовых печей / кухонных розеток.Отключает питание 2 цепей, защищенных автоматическим выключателем на 20 А. Удобно питает как вашу машину, так и пылесос или другие аксессуары.

Чтобы использовать коммутационную коробку для кухонной плиты / кухонной плиты, подключите ее к обычной домашней розетке, подключите удлинитель 220 В и начните использовать. Вы также можете пропустить 110 В через коммутационный блок, используя удлинитель Quad Box.

Деталь #	Цена
540-0421-00	395 долларов США / 513 долларов США.50 канадских долларов

Коммутационная коробка сушилки

Позволяет легко запитать рашпиль 220V 3HP, THE BOSS, THE EDGE и Miroir от бытовых сушильных розеток. Отключает питание 2 цепей, защищенных автоматическим выключателем на 20 А. Удобно питает как вашу машину, так и пылесос или другие аксессуары.

Чтобы использовать коммутационную коробку сушилки, подключите ее к общей розетке бытовой сушилки, подключите удлинитель 220 В и начните использовать. Вы также можете пропустить 110 В через коммутационный блок, используя удлинитель Quad Box.

канадских долларов

Деталь #	Цена
540-0422-00	395 долларов США / 513,50 долларов США

110 Четырехъядерный ящик

Используйте удлинитель на 110 В для четырехъядерного блока для подключения стандартного оборудования на 110 В от вашей плиты / кухонной плиты или сушильной машины на 20 ампер.

Деталь #	Цена
540-0423-00	145 долларов США / 188 долларов США.50 канадских долларов

---

Адаптер с трехфазного на однофазный

Переходная вилка с 3 на однофазную

Позволяет подключать одну фазу к трехфазной линии.

Деталь #	Описание
540-0099-00	Переходная вилка с 3 на одну фазу

Шнур адаптера диапазона 40A

Шнур адаптера диапазона 40A

Позволяет легко получить доступ к источнику питания 220 В от бытовой розетки.

Деталь #	Описание
540-0051-00	Шнур адаптера диапазона 40A

Кабель WerkMaster 10-3

10 3 Кабель

Высококачественный кабель и разъемы длиной 50 футов.
