2n3904: что нужно знать об этом транзисторе

Среди электронные компоненты проанализированы в этом блоге уже есть несколько типов транзисторов, как биполярных, так и полевых. Пришло время добавить еще один в список, как и 2n3904, который является одним из наиболее часто используемых во множестве проектов в области электроники. В данном случае это другой БЮТ, или биполярный, но с некоторыми довольно интересными характеристиками, которые вам следует знать.

Здесь вы узнаете, что это такое, его распиновку, где найти паспорта устройства, как купить один из них, и длинный и т. д.

Индекс

1 Что такое транзистор 2н3904?
- 1.1 Характеристики и техническое описание
2 Где купить 2Н3904

Что такое транзистор 2н3904?

El 2Н3904 транзистор Это тип биполярного транзистора, тип BJT для слабого сигнала (низкой интенсивности и малой мощности, со средним напряжением).

Этот тип транзистора является NPN и имеет некоторые интересные характеристики, такие как быстрое переключение (он может работать с высокими частотами), низкое напряжение насыщения, и он подходит для связи и усиления.

Вы можете увидеть внутри очень повседневные гаджеты например, телевизоры, радио, видео или аудиоплееры, кварцевые часы, люминесцентные лампы, телефоны и т. д.

Это транзисторное устройство очень распространено. Это было запатентовано Motorola Полупроводник в 60-х вместе с PNP 2N3906 (его товарищ). Благодаря ему повысилась эффективность. Кроме того, это дешево, с пакетом TO-92 сегодня, в качестве замены вашего старого металлического пакета.

Помимо Motorola, его производят многие другие компании, такие как Fairchild, ON Semiconductor, Semtech, Transys Electronics, KEC, Vishay, Rohm Semiconductor, Texas Instruments (TI), Central Semiconductor Corp и т. Д.

О ваша распиновка

, вы можете видеть на предыдущем изображении, что, как обычно в транзисторах, у вас есть три пронумерованных контакта, оставляющих закругленную часть корпуса по направлению к задней части, то есть, чтобы интерпретировать рисунок и соответствовать тому, который вы сейчас держите в руке , вы должны положить перед собой плоскую часть.

Характеристики и техническое описание

Если вам интересно подробные характеристики транзисторов этого типа, вот некоторые из них:

Устройство: полупроводниковый транзистор
Тип: биполярный или БЮТ
Пакет: ТО-92
Полярность: NPN
Вольтаж: 40 В
Частотный переход: 300 МГц
Рассеиваемая мощность: 625 мВт
Ток коллектора для постоянного тока: 200 мА
Коэффициент усиления постоянного тока (hFE): 100
Совместная рабочая температура: от -55ºC до 150ºC
Коллектор эмиттера – напряжение насыщения менее 300 мВ при Ic = 10 мА

Контакты: 3
Альтернатива: NTE123AP

Подробнее о транзисторах – hwlibre.com

Скачать техническое описание

Где купить 2Н3904

к купить транзистор Из этих характеристик вы можете использовать различные услуги магазинов, специализирующихся на электронике, или на таких платформах, как Amazon. Например, вот несколько рекомендаций:

Портфель Bojack на 250 предметов. Транзисторы нескольких типов, среди которых – 2n3904.
Он также имеет этот пакет из 50 единиц 2n3904.
ТуГу Он также предлагает другой пакет, несколько более дешевый, с 25 единицами 2n3904.

характеристики datasheet на русском, аналоги, параметры, схема, распиновка и схема включения, аналог

Аналоги транзистора 2N3904

Type	Mat	Struct	Pc	Ucb	Uce	Ueb	Ic	Tj	Ft	Cc	Hfe	Caps
2N3904	Si	NPN	0.31	60	40	6	0.2	135	300	4	40	TO92
2N3904A	Si	NPN	1. 5	60	40	6	0.2	150	300	4	100	TO92
2N3904C	Si	NPN	0.625	60	40	6	0.2	150	300	4	100	TO92
2N3904G	Si	NPN	0.625	60	40	6	0.2	150	300		100	TO92
2N3904N	Si	NPN	0.4	60	40	6	0.2	150	300	3	100	TO92N
2SC2474	Si	NPN	0.6	60		6	0.2	150			150	TO92
2SC2475	Si	NPN	0.6	60		6	0.6	150			200	TO92
2SC2477	Si	NPN	0. 6	60		6	0.6	150			150	TO92
2SC4145	Si	NPN	1.2	80			2	150			200	TO92
2SC6136	Si	NPN	0.5	600	285	8	0.7	150			100	TO92
2SD1015	Si	NPN	0.9	140	50	50	2	150			150	TO92
2SD1209	Si	NPN	0.9	60			1	150			4000	TO92
2SD1388	Si	NPN	0.7	60			1	150			250	TO92
2SD1490	Si	NPN	0.75	70			1	150			60	TO92
2SD1642	Si	NPN	0. 7	100			2	150			40	TO92
2SD1698	Si	NPN	0.75	100			0.8	150			10000	TO92
2SD1701	Si	NPN	0.75	1700			0.8	150			10000	TO92
2SD1853	Si	NPN	0.7	80	60	6	1.5	150			2000	TO92
2SD1929	Si	NPN	1.2	60			2	150			5000	TO92
2SD1930	Si	NPN	1.2	100			2	150			5000	TO92
2SD1931	Si	NPN	1.2	60			2	150			10000	TO92
2SD1978	Si	NPN	0. 9	120			1.5	150			10000	TO92
2SD1981	Si	NPN	1	100	80	6	2	150			24000	TO92
2SD2068	Si	NPN	1	60			1	150			18000	TO92
2SD2206A	Si	NPN	0.9		120		2				2000	TO92MOD
2SD2213	Si	NPN	0.9	150	80	8	1.5	150			1000	TO92MOD
2STL2580	Si	NPN	1.5	800	400	9	1	150			60	TO92MOD
3DG3904	Si	NPN	0.625	60	40	6	0. 2	150	300	4	100	TO92
3TE440	Si	NPN	10	80			1.5	150	350		40	TO92
3TE450	Si	NPN	5	80			0.5	150	350		40	TO92
BFX152	Si	NPN	0.83	100			0.3	175	500		75	TO92
BTN3904A3	Si	NPN	0.625	60	40	6	0.2	150	300	4	100	TO92
C266	Si	NPN	0.825		60	10	2	175			45	TO92
CE1N2R	Si	NPN	1	60	60	15	2	150			1000	TO92
CE2F3P	Si	NPN	1	60	60	15	2	150			1000	TO92
ECG123AP	Si	NPN	0. 5	75	40		0.8	175	300		200	TO92
ECG2341	Si	NPN	0.8		80		1	150			2000	TO92
h3N3904	Si	NPN	0.625	60	40	6	0.2	150	300	4	100	TO92
HEPS0015	Si	NPN	0.31	60	40		0.6	135	300		200	TO92
HEPS0025	Si	NPN	0.35	60	40		0.6	150	300		100	TO92
HIT667	Si	NPN	0.9	120	100	6	1	150			140	TO92MOD
HSE424	Si	NPN	0. 31	60	40			150	400		80	TO92
KN3903	Si	NPN	0.625		40		0.2				50	TO92
KN3904	Si	NPN	0.625	60	40	6	0.2	150	300	4	100	TO92
KN4400	Si	NPN	0.625		40		0.6				50	TO92
KN4401	Si	NPN	0.625		40		0.6				100	TO92
KSC1072	Si	NPN	0.8	60	45	8	0.7	150			40	TO92
KSP8097	Si	NPN	0.625	60	40	6	0. 2	150		4	250	TO92
KTC1006	Si	NPN	1		80		0.8	175			100	TO92
KTC1027	Si	NPN	1		120		0.8	175			80	TO92
KTC3227	Si	NPN	1		80		0.4	175			70	TO92
KTC3228	Si	NPN	1		160		1	175			60	TO92
KTC3245	Si	NPN	0.625	400	350	6	0.3	150			50	TO92
NTE2341	Si	NPN	1	100	80	7	1				2000	TO92
NTE46	Si	NPN	0. 625	100	100	12	0.5				10000	TO92
NTE48	Si	NPN	1	60	50	12	1				25000	TO92
P2N2222A	Si	NPN	0.625		40		0.6		300		100	TO92
SK3854	Si	NPN	1.2	75	40	6	0.8		300		200	TO92
STX0560	Si	NPN	1.5	800	600	7	1	150			70	TO92
TSC873CT	Si	NPN	1	600	400	9	0.3	150			80	TO92

Наименование производителя: 2N3904

Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0. 31 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 40 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
Макcимальный постоянный ток коллектора (Ic): 0.2 A
Предельная температура PN-перехода (Tj): 135 °C
Граничная частота коэффициента передачи тока (ft): 300 MHz
Ёмкость коллекторного перехода (Cc): 4 pf
Статический коэффициент передачи тока (hfe): 40
Корпус транзистора: TO92

2N3904 npn транзистор комплементарный pnp, замена, цоколевка, конфигурация выводов, замена, маркировка 2N 3904, spice model, аналог smd, техпаспорт

Характеристики транзистора 2N3904

макс: 40 В
Напряжение коллектор-база, макс: 60 В
Напряжение эмиттер-база, макс: 6 В
Ток коллектора – непрерывный, макс: 0,2 A
Collector Dissipation: 0,625 W
Сообщение тока постоянного тока (H _FE): 100 до 300
Частота перехода, мин: 300 МГц
Рис. дБ
Диапазон температур перехода при эксплуатации и хранении: от -55 до +150 °C
Упаковка: ТО-92

Распиновка 2N3904

из пластмассы2 случай. Если смотреть на плоскую сторону с выводами, направленными вниз, три вывода, выходящие из транзистора, слева направо — это выводы эмиттера, базы и коллектора.
Вот изображение, показывающее схему выводов этого транзистора.

Комплементарный PNP-транзистор

Комплементарный PNP-транзистор к 2N3904 — это 2N3906.

SMD версия транзистора 2N3904

2SC1623 (SOT-23), 2SC2712 (SOT-23), 2SC4116 (SOT-323), 2SC4738 (SOT-23), FJX3904 (SOT-323), FJX945 (SOT-323), FMMT3904 (SOT-23), KN3904S (SOT-23), KSC1623 (SOT-23), KST3904 (SOT-23), KTC3875 (SOT-23), KTC3875S (SOT-23), MMBT3904 (SOT-23), MMBT3904L (SOT-23), MMBT3904LT1 (SOT-23), MMBT3904LT1G (SOT-23), MMBT3904LT3 (SOT-23), MMBT3904LT3G (SOT-23), MMBT3904T ( SOT-523F), MMBT3904TT1 (SOT-416), MMBT3904TT1G (SOT-416), MMBT3904WT1 (SOT-323), MMBT3904WT1G (SOT-323), MMST3904 (SOT-323), PMBS3904 (SOT-23), PMBT3904 (SOT -23), PMST3904 (SOT-323), PZT3904 (SOT-223) и TMBT3904 (SOT-23) – это версия SMD 2N39. 04 транзистор. Эти транзисторы однотипны, имеют схожие параметры и предназначены для поверхностного монтажа.

2N3904 Транзистор в корпусе TO-92

KN3904 представляет собой версию TO-92 транзистора 2N3904.

Replacement and Equivalent for 2N3904 transistor

You can replace the 2N3904 with the 2N4401, 2SC1008, 2SC1210, 2SC1211, 2SC815, BC537, BC538, KN2222A, KN3904, KSC1008, KSC815, KSP05, KSP06, KSP2222A, KSP8098, KSP8099 , КТН2222А, МПС2222А, МПС2222АГ, МПС650, МПС650Г, МПС651, МПС651Г, МПС8098, MPS8098G, MPS8099, MPS8099G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSW01A, MPSW01AG, MPSW05, MPSW05G, MPSW06, MPSW06G, NTE123AP, P2N2222A, P2N2222AG, PN100, PN2219A, PN2222A, PN3569, PN4033 or ZTX450.

2N3904 Spice Модель

 .МОДЕЛЬ 2N3904 PNP (
+ IS=1,26532e-10
+ БФ=206,302
+ НФ=1,5
+ ВАФ=1000
+ ИКФ=0,0272221
+ ИСЭ=2.30771e-09
+ СВ=3,31052
+ БР=20,6302
+ ЧП=2,89609
+ ВАР=9,39809
+ ИКР=0,272221
+ ISC=2. 30771e-09+ НК=1,9876
+ РБ=5,8376
+ IRB=50,3624
+ УБМ=0,634251
+ RE=0,0001
+ RC=2,65711
+ ХТБ=0,1
+ ХТИ=1
+ ЭГ=1,05
+ КЭЭ=4,64214e-12
+ ВЭЭ=0,4
+ МЭЭ=0,256227
+ ТФ=4.19578e-10
+ XTF=0,906167
+ ВТФ=8,75418
+ ИТФ=0,0105823
+ CJC=3,76961e-12
+ ВСС=0,4
+ МДК=0,238109
+ XCJC=0,8
+ ФК=0,512134
+ КДС=0
+ ВСД=0,75
+ МДС=0,5
+ ТР=6.82023e-08
+ ПТФ=0
+ КФ=0
+ AF=1)

При обнаружении ошибки отправьте электронное письмо по адресу [email protected]

Техническое описание транзистора 2N3904, аналог и схема выводов

Транзистор 2N3904

Эта статья познакомит вас с распиновкой, моделью, введением, функциями, техническими характеристиками, применением, эквивалентом и размерами транзистора 2N3904. Мы также предоставляем вам 2N3904 Datasheet в формате pdf.

2N3904 Модель

2N3904 Введение

Транзистор 2N3904 является биполярным отрицательно-положительно-отрицательным (NPN) транзистором, обычно подходящим для цепей отрицательного заземления. Его можно использовать для аудиосигналов и среднескоростных коммутационных приложений. Этот небольшой транзистор является аналогом 2N39.06, положительно-отрицательно-положительный (PNP) транзистор. Больший ток коллектора можно получить, подав небольшой ток базы в транзистор 2N3904.

Транзистор 2N3904 имеет три вывода: эмиттер, базу и коллектор. Эмиттер и коллектор являются основными выводами транзистора 2N3904. В зависимости от конфигурации схемы к эмиттеру или коллектору может быть подключена нагрузка или эквивалентная нагрузка.

Различные параметры транзистора 2N3904 называются β или коэффициентом усиления по току, который представляет собой отношение тока коллектора к току базы. Для коэффициента усиления по току, равного 100, изменение тока базы на 0,001 А (а) приводит к изменению тока на коллекторе на 0,1 А.

Это показывает, как транзистор 2N3904 является усилителем. Небольшое изменение тока базы приводит к стократному изменению тока коллектора, что может быть переведено в изменения напряжения или мощности.

Смещение — это ток холостого хода на клеммах транзистора.

Обычно для транзистора 2N3904 требуется положительное смещение от базы к эмиттеру, что означает положительный потенциал на подложке для эмиттера. Следует отметить, что подложка представляет собой материал положительного (P) типа, а эмиттер — материал отрицательного (N) типа. Величина положительного смещения должна контролироваться для конкретного приложения. Слишком большое положительное смещение обычно приводит к слишком большому току коллектора, что обычно приводит к насыщению.

Следовательно, когда базовый контакт заземлен, коллектор и эмиттер остаются открытыми (обратное смещение) и закрываются (прямое смещение), когда на базовый контакт подается сигнал.

Коэффициент усиления 2N3904 равен 300; Это значение определяет способность транзистора к усилению. Максимальный ток, который может протекать через вывод коллектора, составляет 200 мА, поэтому мы не можем использовать этот транзистор для подключения нагрузки, потребляющей более 200 мА. Чтобы сместить транзистор, мы должны подать ток на вывод базы, который должен быть ограничен 5 мА.

Когда 2N3904 полностью смещен, через коллектор и эмиттер может протекать максимальный ток 200 мА. Эта фаза называется зоной насыщения, и типичные напряжения, допустимые для коллектор-эмиттер (VCE) или коллектор-база (VCB), составляют 40 В и 60 В соответственно. при снятии базового тока транзистор полностью отключается, и эта фаза называется зоной отсечки.

2N3904 Схема контактов транзистора

Конфигурация контактов

Number	Name	Description
1	Emitter	Current Drains out through emitter
2	Base	Controls смещение транзистора
3	Коллектор	Ток протекает через коллектор

2N3904 Особенности транзистора

Низкий ток, низкое напряжение.
Биполярный отрицательно-положительный-отрицательный (NPN) транзистор
Коэффициент усиления по постоянному току (hFE): от 100 до 300
Напряжение база-эмиттер (VBE) составляет 6 В.
Ток коллектора: 0,2 А.
Напряжение коллектор-эмиттер (VCE) составляет 40 В.
Напряжение коллектор-база (VCB) составляет 60 В.
Пакет (THT): TO-92

2N3904 Спецификации

2N3904 Приложение

. используется для управления нагрузками до 40 В

Может использоваться для аудиосигналов и среднескоростного переключения

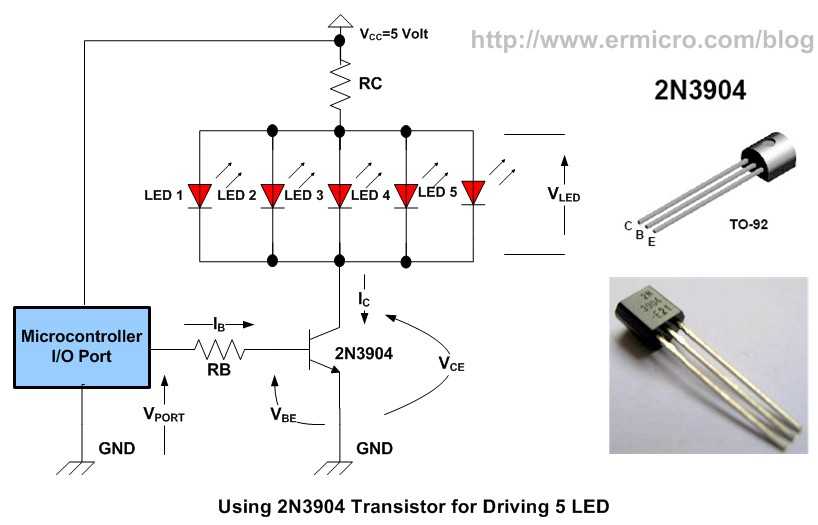

Модули драйверов, такие как драйверы реле, драйверы светодиодов и т. д.

Модули усилителей, такие как аудиоусилители, усилители сигналов и т. д.

5 9 Transist
BC537, BC538, BC549, BC639, P2N2222A и 2N2369, 2N3055, 2N3906, где BC537 и BC538 являются функционально эквивалентными транзисторами.
