Подробное описание изготовления 4G антенны для приёма интернет сигнала: чертежи, размеры и пошаговые фото изготовления антенны.

Обычно для жителей городов, проблем с 4G интернетом нет, но за городом, в селе или на даче, сигнал 4G значительно уменьшается или вообще отсутствует.

Эту проблему можно решить, если собрать антенну, которая позволит улавливать сигнал на расстоянии около 30 км от базовой станции мобильной связи.

Материалы для изготовления 4G антенны:

• резьбовая шпилька М6 или М8, длиной 140 мм;
• гайки под шпильку – 12 шт.;
• тонкая жесть из любого металла;
• коаксиальный кабель длиной до 12 м – 2 шт.;
• разъем Pigtail с переходником – 2 шт.;
• F разъем для ТВ кабеля – 4 шт.

Немного теории

Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту этого оператора и модем, саму антенну можно сделать своими руками.

При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц.

Схема 4G антенны для частоты 2600 МГц.

Схема 3G антенны для частоты 2100 МГц.

Схема 3G и 4G антенны для частоты 1800 МГц.

Схема 3G и 4G антенны для частоты 850 МГц.

Далее показан процесс изготовления антенны (размеры используйте только под частоту вашего оператора мобильной связи).

В качестве примера будет собрана антенна 3G под частоту 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.

Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.

Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.

Антенну подключаем к 4G модему в котором уже есть сим карта выбранного оператора связи.

Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Процесс изготовления 4G антенны показан также в этом видео:

Автор самоделки: KREOSAN

чертежи биквадрата Харченко, направленной пушки

Содержание:

• Можно ли сделать антенну для 3G и 4G Интернета самостоятельно
• Виды антенн для 3G и 4G
  • Простая
  • Панельная
  • Направленная 3G, 4G пушка
  • MIMO
  • Антенна Харченко, или биквадрат
  • Волновая
  • Другие возможные виды
• Что необходимо для создания антенны для мобильного Интернета: материалы и инструменты
• Схема, чертеж для самодельной антенны 3G и 4G
  • Схема простой антенны
  • Схема панельной антенны
  • Схема направленной 3G, 4G пушки
  • Схема Mimo антенны
  • Схема антенны Харченко и биквадрат
  • Схема волновой антенны
• Как подключить самодельную антенну к телефону, планшету или модему
• Возможно ли использовать такую антенну для Wi-Fi роутера

Мобильный Интернет представляет собой способ подключения гаджетов к Глобальной сети при помощи стандартов сотовой связи 3G, LTE или 5G. Применение этих технологий значительно улучшило стабильность сетей и их скорость передачи данных. Несмотря на это, качество беспроводного доступа зависит от множества факторов, среди которых погода, рельеф, зона покрытия и др. В связи с этим многие пытаются сделать самодельную антенну для 4G модема. В этом материале рассказано, как выглядит антенна Харченко для 4G модема своими руками и можно ли сделать самодельный усилитель дома.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «4G антенна своими руками» — это сказка. Многие на 100 % уверены, что в домашних условиях такой агрегат не собрать. К тому же нужно хорошо разбираться в физике и распространении радиомагнитных волн. Все это неправда. Нет, познания в этой области, конечно, пригодятся. Вряд ли человек, который знает суть процесса и умеет делать вай-фай антенны, читал бы эту статью. Суть в том, что благодаря пошаговым инструкциям, данным ниже, абсолютно любой, имея только стремление и все необходимые материалы, сможет сделать самодельную антенну для 4G модема.

Стандартная покупная антенна для модема

Обратите внимание! Обычно при плохом Интернете люди часто обвиняют программные проблемы: неподходящую прошивку, плохую совместимость, вирусное ПО и т. д. Редко кто разбирается в аппаратной части, а ведь именно она может таить в себе неполадку.

К превеликому сожалению, на данный момент нет программного продукта, который бы мог реально увеличить скорость приема и отдачи интернет-трафика. Да, есть специальные средства, которые позволяют мониторить состояние сети и ограничивать работу тех или иных программ для повышения скорости. Также они находят лучшую точку для подключения к сети. На этом функционал заканчивается.

Остается использовать только аппаратные средства. Если скорость сети регулярно прыгает, а качество оставляет желать лучшего, то может помочь специальная антенна. Вообще выпускают множество приборов для улучшения сигнала и более лучшего его улавливания. Все они не вмешиваются в программную часть, работая только на физическом уровне.

Наиболее популярны:

• промышленные антенны, создание аналога которых описано в этом материале;
• репитеры, позволяющие повторять улавливаемый сигнал и делать его четче;
• рефлекторы, отражающие электромагнитные и радиомагнитные волны обратно на роутер или модем;
• роутеры, обладающие возможностью принимать беспроводной сигнал и транслировать его дальше (аналог репитера, но более функциональный).

К сведению! Принцип работы всех этих девайсов основан на работе с электромагнитными волнами для их последующего усиления. Преимуществом таких аппаратных приспособлений является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к используемой домашней сети.

Виды антенн для 3G и 4G

Wi-Fi антенна своими руками: как сделать

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает.

Направленная 3G, 4G пушка

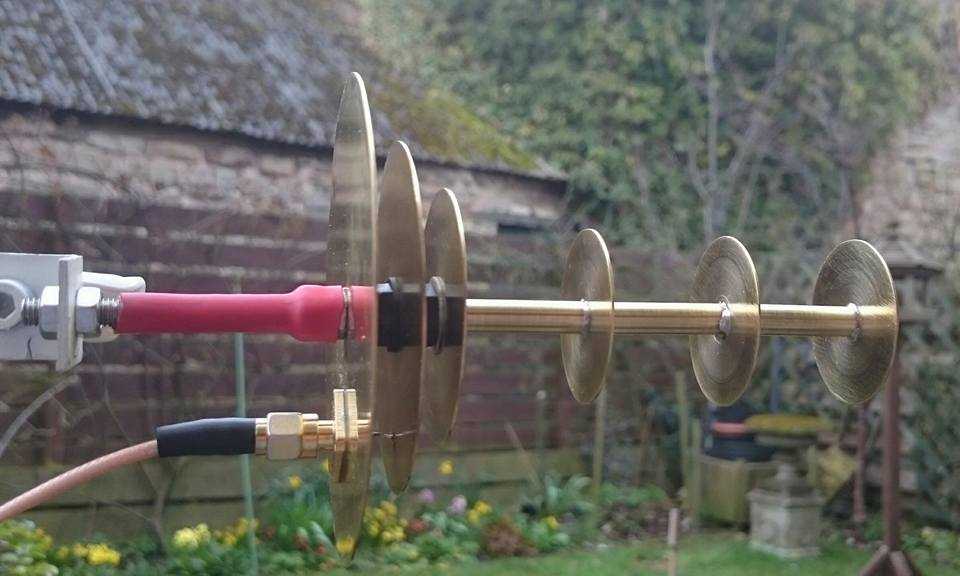

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

MIMO

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны.

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

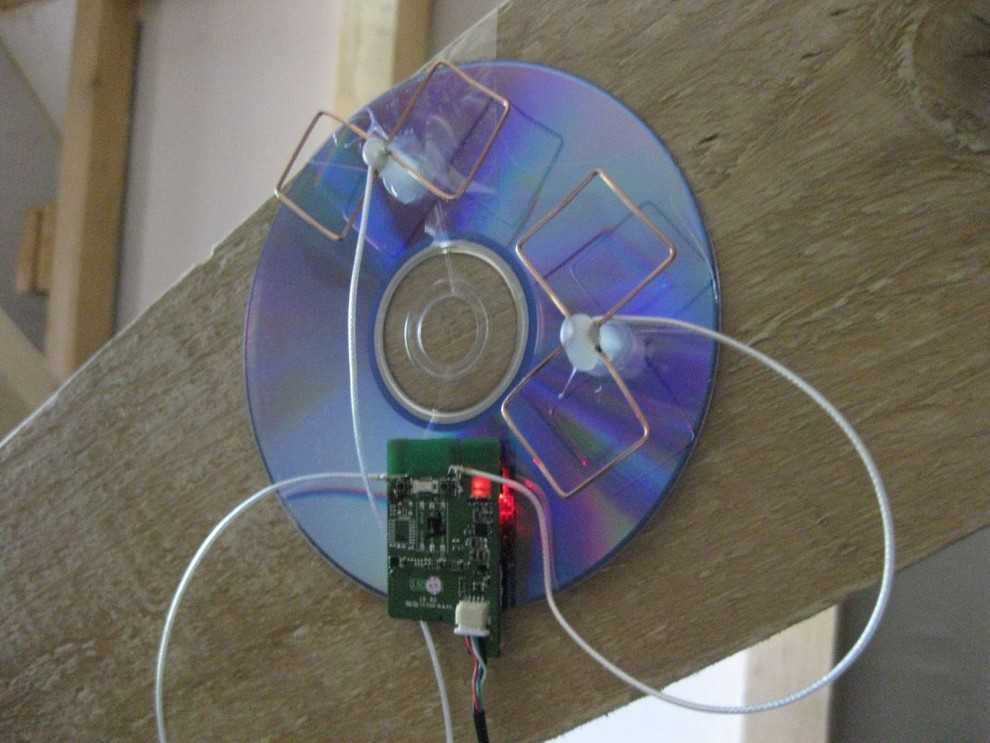

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

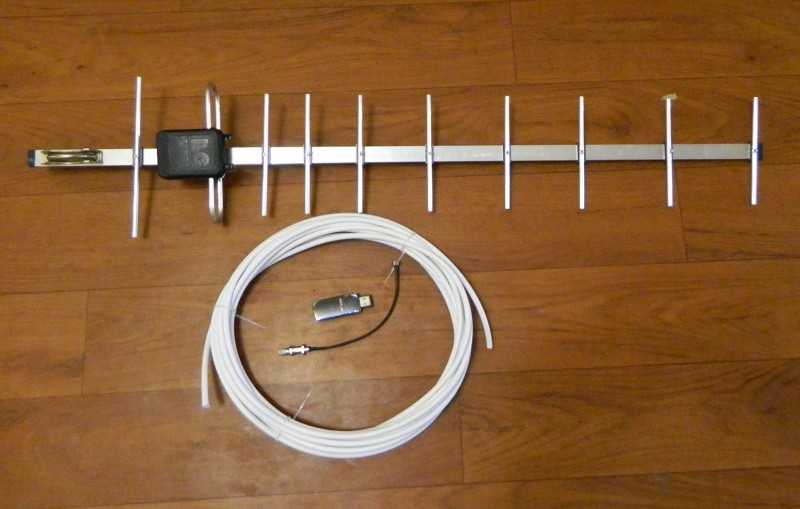

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту.

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

Принцип работы усилителя сигналов

Что необходимо для создания антенны для мобильного Интернета: материалы и инструменты

Wi-Fi пушка своими руками: схемы и чертежи

Антенна для 4G модема своими руками должна создаваться на основе имеющихся в доме материалов. Лучше, чтобы они уже были подготовлены. Все зависит от того, какой именно приемник планируется сделать.

Обратите внимание! Для некоторых подойдет любой оголенный проводник, а вот основу (траверсу) лучше всего делать из дерева или полипропиленовой трубы. Она должна быть прочной.

В общем случае понадобятся:

• медные и антенные кабеля;
• паяльник, припой и канифоль;
• средства для зачистки кабелей;
• маркер, мел или обычный фломастер;
• сантиметр или линейка (первый вариант предпочтительнее).

Этого по большому счету должно хватить для сооружения простого приемника. Самое главное — это желание и схема сбора. Варианты последней описаны ниже.

Схема, чертеж для самодельной антенны 3G и 4G

Делать самодельный приемник беспроводных сигналов без схемы могут только те люди, которые уже знакомы с созданием подобных устройств. Если пользователь задумался о конструировании такого приспособления впервые, то можно воспользоваться схемами, предложенными ниже.

Схема простой антенны

Что такое Wi-Fi мост — как сделать своими руками

Для изготовления подойдет простая монолитная медная проволока с сечением 4 мм². Купить ее можно в любом магазине электрики. Кусочек жилы необходимо изогнуть так, как показано на схеме ниже. При этом важно учитывать размеры.

Обратите внимание! В конце останется выполнить припой провода к N-коннектору или плате с BNC-разъемом.

Самая простая антенна из изогнутого проводника

Схема панельной антенны

Сперва делают корыто рефлектора. Для этого лучше применять фольгированный текстолит, из которого вырезают прямоугольник с размерами, указанными на чертеже ниже. После этого формируют бортики и проделывают дырки для будущих вибраторов. Когда все они установлены, закрепляют коннектор на корыте и соединяют хвостики вибраторов через шину. На последнем шаге к шине припаивают коннектор.

Схема панельного варианта

Схема направленной 3G, 4G пушки

3G пушка предполагает объемную конструкцию. Для ее сборки нужно взять цельнорезьбовую шпильку, гайки под нее, а также тонкий лист жести для будущих кругов. Дальнейшие действия просты, но и требуют точно соблюдения всех размеров и расстояний.

4G антенна пушка своими руками

Схема Mimo антенны

MIMO-устройства могут быть совершенно разной конструкции. Суть их заключается в поляризации. Излучаемые базовой станцией волны обладают различным направлением относительно плоскости земли. Для их улавливания необходимо расположить приспособления под углом 45° относительно пола.

Обратите внимание! Во избежание взаимного влияния друг на друга антенны отличаются поляризацией на угол 90°.

Схема антенны Харченко и биквадрат

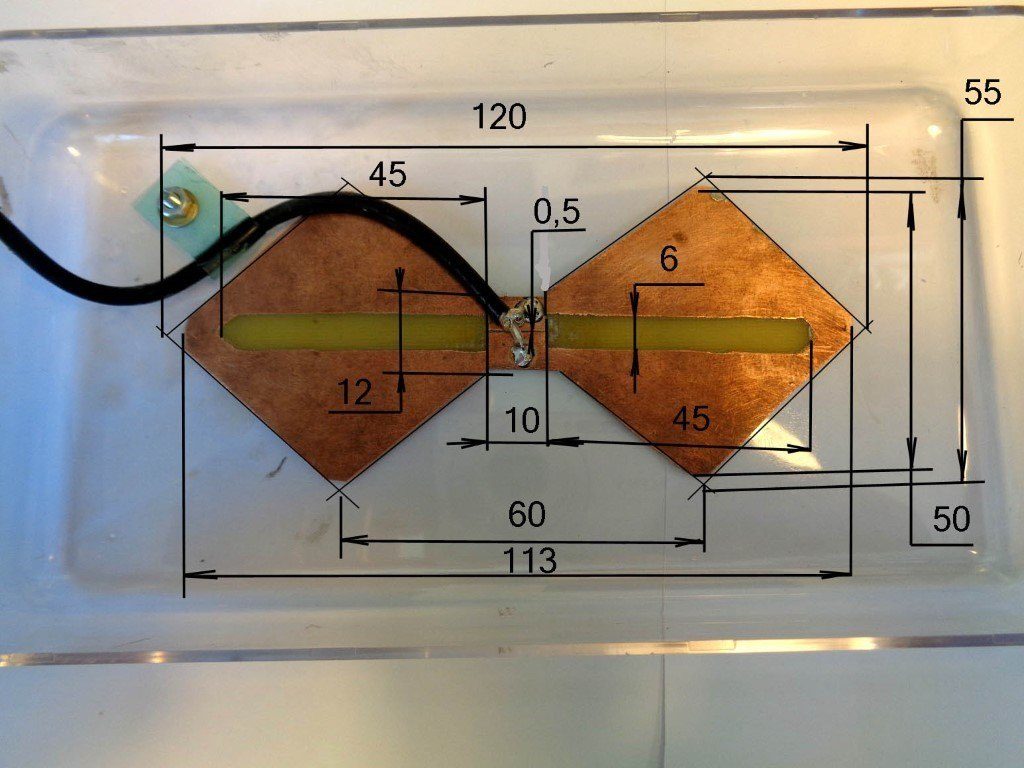

Конструкция выполнена в виде двух ромбов, которые соединены через один угол (90°). Суть в том, что такая форма позволяет фильтровать сигналы за счет того, что размеры конструкции согласованы с длиной улавливаемых волн. Если все рассчитать точно, то можно получить значительное усиление необходимого диапазона частот. Конструкция состоит из проводника, центральной жилы, экрана и антенного кабеля.

Схема усилителя Харченко

Схема волновой антенны

3G антенну «волновой канал» своими руками сделать просто. Обычный гаражный вариант можно изготовить из оцинкованных полосок шириной 15 мм и толщиной от 0,5 до 1 мм. Размещают их на стреле из диэлектрика (дерева, покрытого лаком или антисептиком).

Схема волнового приемника

Важно! Перекрыть весь ДМВ диапазон ей не удастся, поэтому заранее узнают частоту передатчика и делают вариант на 470-690 МГц или на 500-800 МГц. Нужно выбрать один и исходя из этого начинать построение. Размеры указаны в таблице.

Таблица для расчета параметров для внешнего приемника волнового типа

Как подключить самодельную антенну к телефону, планшету или модему

Половина дела сделана. Остается подключить антенну к одному из своих домашних устройств. Стоит понять, что нижеуказанный способ подойдет не для всех видов оборудования.

Обратите внимание! Для осуществления нужен специальный порт диагностики. Если телефон нельзя так просто разобрать (то же самое касается и модемов с планшетами), то ничего может не получиться.

Внешне он похож на кругленький разъем желтого цвета. Что же нужно сделать? Все элементарно:

1. Берут тонкую проволоку или антенный кабель.
2. Вставляют его в разъем.
3. Укладывают его вдоль корпуса так, чтобы он не мешал закрытию крышки и батарее.

Важно! В случае с портативным модемом или роутером придется разбирать корпус устройства и находить порт на плате.

Возможно ли использовать такую антенну для Wi-Fi роутера

Перечисленные выше антенны спокойно можно использовать и вместе с обычным вай-фай маршрутизатором. Единственное, для качественного подключения в некоторых случаях придется припаивать к концу жилы N-коннектор.

Некоторые устройства имеют разъемы для подключения внешних антенн, но иногда их нет. В этой ситуации без вскрытия не обойтись.

MIMO антенна 4G LTE своими руками

Если вдруг в деревне или на даче источник сигнала слабый и не ловится, можно сделать качественную антенну своими руками и значительно ускорить 4G LTE Интернет на смартфоне, планшете или модеме. Схемы устройств представлены выше. Какая-то из них обязательно подойдет для тех или иных условий.
