LG 42LW650S. Ремонт, схема, сервис
Техническое описание и состав телевизора LG 42LW650S, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
– LG 42LW650S не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
Неисправность в подобных случаях следует начинать искать в цепях источника питания EAX62865401.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа.
Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры AN7930B (PFC), 3BR4765JZ (Standby), L6599AD, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
– Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
– Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы EAX63686303 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов – LGE35230/LGE7303C-LF, 24C16WP, 25X20BV. Неисправные компоненты следует заменить.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDFR-G256D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Владельцам телевизора 42LW650S рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Скачать: Сервис-мануал и схема LG 42LW650G/S/T/W, 42LW659S, 42LW650G/S/T/W-ZC, 42LW659S-ZC Chassis LD12C. |
Дополнительно по ремонту MainBoard

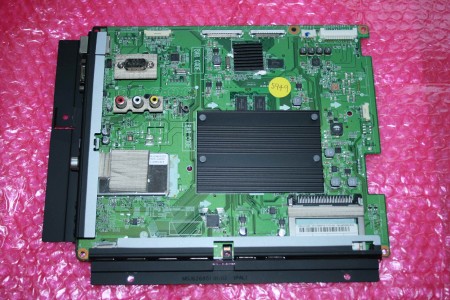

Внешний вид MainBoard EAX63686303 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства LG 42LW650S:
Установлена матрица (LED-панель) LC420EUF(SD)(F1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0358A.
Для питания светодиодов подсветки применяется LED-драйвер EAX628654, управляется ШИМ-контроллером AS3695C , STM821C3. В качестве силовых элементов LED-драйвера применяются ключи типа KF4N20LW.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LW650S осуществляет модуль питания EAX62865401, либо его аналоги c использованием микросхем AN7930B (PFC), 3BR4765JZ (Standby), L6599AD.
MainBoard – основная плата (материнская плата) представляет собой модуль EAX63686303, с применением микросхем LGE35230/LGE7303C-LF, 24C16WP, 25X20BV и других.
Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420EUF-SDF1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 10%), Hard coating (2H)
Brightness : 400 cd/m²
Contrast Ratio : 1600:1
Display Colors : 16.7M/1.06B
(8-bit / 8-bit + Dithering), CIE1931 72%
Response Time : 5/6 (Tr/Td)
Frequency : 120Hz
Lamp Type : WLED
Without Driver
Signal Interface : LVDS (4 ch, 8/10-bit), 92 pins
Voltage : 12.0V
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
LG 42LW980S
Chassis(Version) LD12D
Panel: LC420EUF (SD)(F2)
T-CON: 6870C-0358A
LED driver (backlight): integrated into PSU
PWM LED driver: FAN7930B
Power Supply (PSU): EAX62865401/8
PWM Power: FAN7930B (PFC), 3BR4765JZ (Standby), L6599AD
MainBoard: EAX64294002 (1)
Тuner: TDTJ-S001D
IC Main: LGE7303C-LF, H5TQ1G63DFR, 25X20
LG 42LW575S
Chassis(Version) PL12C // LD12C
Panel: LC420EUF (SP)(PX) L // LC420EUF (SD)(F2)
Power Supply (PSU): EAX62865401/8 LGP4247-11SLPB
PWM Power: AN7930B (PFC), 3BR4765JZ (Standby), L6599AD
MainBoard: EAX64405501
Тuner: TDFQ-G031D
IC Main: CPU: LGE35230, Nand: TC58DVG3S0ETA, DDR: K4B2G1646C
LG 42LW650S. Service Manual
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв…
Ремонт телевизора LG 42LW650S.
Информация по ремонту для пользователей ниже на странице.

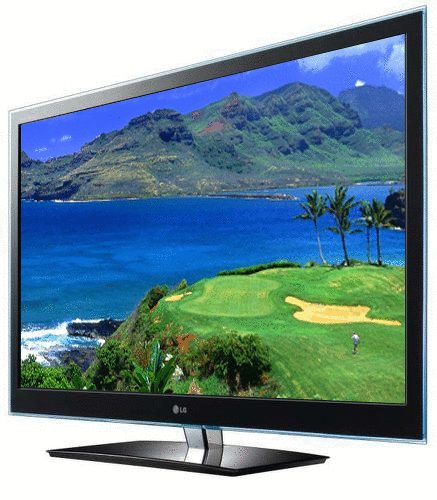

Торговая марка: LG, модель: 42LW650S-ZC.
Коротко от телевизоре: 3D LCD, 1080p Full HD, диагональ 42″ (107 см), Smart TV, разъёмов HDMI: 4, разъёмов USB: 2, тип подсветки: Edge LED.
На сайте LG есть прошивки (обновление ПО) для 42LW650S-ZC, версия 06.01.46 от 09.07.2019. Подробнее…
В составе используется MainBoard EAX63686303 и LCD-panel LC420EUF(SD)(F1)
Блок питания (PSU) EAX628654 rev 1.0 Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 68 страниц 2011 г. на модели 42LW650G, 42LW650S, 42LW650T, 42LW650W-ZC, 42LW659S-ZC.
Скачать документ Chassis: LD12C в архиве (8.3 Мб).
TV LG
Model: 42LW650S
Дополнительные функции изображения:
True Cinema (24 кадра).
Дополнительные функции звука:
Объемный звук.
Цвет корпуса – черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| Smart 3D | Год выпуска модели: 2011 |
| Размер экрана по диагонали: | 42″ (107 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920×1080 |
| Частота обновления: | 800 Гц |
| Матрица: | LC420EUF(SD)(F1) |
| LED подсветка: | есть, Edge LED |
| Smart: | есть. Поддержка Wi-Fi – опционально |
| Поддержка 3D: | есть, поляризационная технология, конвертация 2D в 3D |
| Поддержка HD: | 1080p Full HD |
| Контрастность динамическая: | 9000000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 2 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T, DVB-C, DVB-S, DVB-S2 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV x2, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, RS-232, Ethernet (RJ-45) |
| Размеры с подставкой: | 1009x686x255 мм |
| Размеры без подставки: | 1009x622x30 мм |
| Потребление от сети: | 140 Вт |
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 42LW650S с ЖК-дисплеем LC420EUF(SD)(F1), размером по диагонали 42″ (107 см) формата 16:9. Динамическая контрастность 9000000:1 достигается контролем работы светодиодов в зависимости от яркости сюжета.
В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея – Edge LED.
Имеется поддержка 3D изображения с применением пассивной поляризационной технологии.
Матрица LC420EUF(SD)(F1) и программное обеспечение основной платы MainBoard EAX63686303 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920×1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 42LW650S оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика.
Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x3, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, RS-232, Ethernet (RJ-45). Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640×480, 800×600, 1024×768, 1280×1024, 1360×768, 1920×1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-S2.
Мощность, потребляемая рабочем в режиме от сети, составляет 140 Вт. Блок питания EAX628654.
Габаритные размеры: C подставкой 1009x686x255 мм, Без подставки 1009x622x30 мм.
Внимание! Панель LC420EUF(SD)(F1) LED-телевизора LG 42LW650S является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 42LW650S
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 42LW650S не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 42LW650S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион – для России «East Europe» (Восточная Европа).
Если LG 42LW650S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 42LW650S требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420EUF(SD)(F1).
В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у LG 42LW650S нет изображения, но есть звук, часто просто не работает подсветка дисплея LC420EUF(SD)(F1). Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели LC420EUF(SD)(F1) – процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает – экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель – повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX63686303, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов – VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard EAX63686303, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Для модели 42LW650S от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
SW File (Version 06. 01.46). Инструкция по обновлению | TV_Software_Update_Guide_v3.pdf | Тип: PDF | Дата: 09.07.2019 | Размер: 2014K |
| SW File (Version 06.01.46). Прошивка (USB) | Software_File(Version_06.01.46).zip | Тип: ZIP | Дата: 09.07.2019 | Размер: 183212K |
Совместимо с 22LV5500-ZC, 26LV5500-ZC, 32LV3700-ZC, 32LV370S-ZB, 32LV375G-ZC, 32LV375S-ZC, 32LV470S-ZC, 32LV5500-ZC, 32LV550T-ZC, 32LV550W-ZC, 32LV5590-ZC, 32LV570G-ZB, 32LV570S-ZB, 32LV571S-ZA, 32LV579S-ZB, 32LW470S-ZB, 32LW5500-ZE, 32LW550W-ZE, 32LW5590-ZE, 32LW570G-ZD, 32LW570S-ZD, 32LW575S-ZC, 32LW579S-ZD, 37LV370S-ZB, 37LV375G-ZC, 37LV375S-ZC, 37LV470S-ZC, 37LV5500-ZC, 37LV550T-ZC, 37LV550W-ZC, 37LV5590-ZC, 37LV570G-ZB, 37LV579S-ZB, 42LV3700-ZC, 42LV3701-ZC, 42LV370S-ZB, 42LV375G-ZC, 42LV375S-ZC, 42LV375W-ZC, 42LV470S-ZC, 42LV5500-ZC, 42LV550T-ZC, 42LV550W-ZC, 42LV5590-ZC, 42LV570G-ZB, 42LV570S-ZB, 42LV571S-ZA, 42LV579S-ZB, 42LV770S-ZA, 42LW470S-ZB, 42LW5500-ZE, 42LW550T-ZE, 42LW550W-ZE, 42LW551C-ZE, 42LW5590-ZE, 42LW570G-ZD, 42LW570S-ZD, 42LW573S-ZG, 42LW575S-ZC, 42LW579S-ZD, 42LW650G-ZC, 42LW650S-ZC, 42LW650T-ZC, 42LW650W-ZC, 42LW659S-ZC, 47LK950S-ZA, 47LV370S-ZB, 47LV375S-ZC, 47LV375W-ZC, 47LV470S-ZC, 47LV5500-ZC, 47LV550T-ZC, 47LV5590-ZC, 47LV570G-ZB, 47LV570S-ZB, 47LV579S-ZB, 47LV770S-ZA, 47LW470S-ZB, 47LW5500-ZE, 47LW550T-ZE, 47LW550W-ZE, 47LW551C-ZE, 47LW5590-ZE, 47LW570G-ZD, 47LW570S-ZD, 47LW573S-ZG, 47LW575S-ZC, 47LW579S-ZD, 47LW650G-ZC, 47LW650S-ZC, 47LW650T-ZC, 47LW650W-ZC, 47LW659S-ZC, 47LW980G-ZA, 47LW980S-ZA, 47LW980T-ZA, 47LW980W-ZA, 55LV770S-ZA, 55LW470S-ZB, 55LW5500-ZE, 55LW550T-ZE, 55LW550W-ZE, 55LW551C-ZE, 55LW5590-ZE, 55LW570G-ZD, 55LW570S-ZD, 55LW575S-ZC, 55LW579S-ZD, 55LW650G-ZC, 55LW650S-ZC, 55LW650T-ZC, 55LW650W-ZC, 55LW659S-ZC, 55LW980G-ZA, 55LW980S-ZA, 55LW980T-ZA, 55LW980W-ZA. | ||||
| Software Upgrade Guide. Инструкция по обновлению | Software_Upgrade_Guide(CIS).pdf | Тип: PDF | Дата: 22.03.2012 | Размер: 743K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | eng.pdf | Язык: English | Дата: 26.05.2016 | Размер: 17498K |
Файлы скачать можно на сайте производителя для модели 42LW650S.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
