LG 42LD455-ZA. Ремонт, схема, сервис

Техническое описание и состав телевизора LG 42LD455-ZA, тип панели и применяемые модули. Состав модулей.

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления неисправностей

– Телевизор LG 42LD455-ZA не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания – модуль EAX61124201. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (K13A60D . K3868) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) STR-W6053N, HS01G (PFC), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

– Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

– Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы EAX63329201 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы – SPI Flash: W25Q80BVSIG; EEPROM: 24C16WP, 24C08W1 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Прежде чем менять тюнер EBL60721201 TDTJ-S001D, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание! Пользователям и владельцам телевизоров 42LD455-ZA, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Скачать: Сервис-мануал и схема LG 42LD450, 42LD450N 42LD450, 42LD450N-ZA, 42LD455, 42LD458, 42LD455-ZA, 42LD458-ZA, 42LD465, 42LD465N 42LD465, 42LD465N-ZA, 42LD468, 42LD468-ZA Chassis LD01B.

Схема блока питания LGP42-10LF EAX61124201 EAY60869402 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX61354204 показан на рисунке ниже:

EAX61354204 может применяться в телевизорах:

LG 32LD345 (Panel LC320WXE-SCA1), LG 37LD450 (Panel LC370WUG (SC)(A1)), LG 42LD455-ZA (Panel LC420WUG), LG 32LD550 (Panel LK315D3LA57), LG 42LD450 ZA (Panel LC420WUG (SC)(A1)), LG LG32LD350 32LD350 (Panel T315HW04 V. 8), LG 42LD420 ZA (Panel LC420WUG (SC)(A1)), LG 37LD420 ZA (Panel T370HW03 V.B), LG 32LD420 ZA (Panel LC320WUG (SC)(A1)), LG 32LD555 ZC (Panel LC320WUG (SC)(A1)), LG 26LD355-ZA (Panel T260XW04 V.3), LG 37LD425 ZA (Panel T370HW03 V.B), LG 32LD425 (Panel LC320WUG (SC)(A1)), LG 32LD340 32LD340-ZA.BRUWLJU (Panel LC320WXE (SC)(A1)).

Дополнительно по PSU

В телевизоре 42LD455-ZA установлен модуль питания EAX61124201/14 REV 1.1 с применением схемы PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора HS01G не допускает подключение электролитического конденсатора фильтра входного выпрямителя к сети непосредственно через открытые диоды, когда величину тока заряда определяет его реактивное сопротивление (порядка 15-30 ом на частоте 50 гц.). В результате преобразования, зарядный ток конденсатора будет определяться таким образом, что огибающая высокочастотных импульсов входного тока повторит фазу и форму синусоиды входного напряжения.

Проверка исправности узла PFC осуществляется замером постоянного напряжения на конденсаторе выпрямителя сети. В рабочем режиме должно быть около 380V, в дежурном примерно 300V.

Внешний вид блока питания

Основные особенности устройства LG 42LD455-ZA:

Установлена матрица (LCD-панель) LC420WUG (SC)(A1).
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD9270F.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LD455-ZA осуществляет модуль питания EAX61124201, либо его аналоги c использованием микросхем STR-W6053N, HS01G (PFC) и силовых ключей типа K13A60D . K3868.
MainBoard – основная плата (материнская плата) представляет собой модуль EAX63329201, с применением микросхем SPI Flash: W25Q80BVSIG; EEPROM: 24C16WP, 24C08W1 и других.
Тюнер EBL60721201 TDTJ-S001D обеспечивает приём телевизионных программ и настройку на каналы.

LG 42LD455-ZA шасси LD01B
Тип панели (матрица): LC420WUG, Main & T-Con: EAX61354204(0), Processor: SAA34907920 Ver. 3.5.7 (наклейка рядом, сам проц под радиатором), SDRAM: K4B1G1646E-HCH9 (x2), Flash: SAA35408803 Ver.3.03.12 (наклейка, тип самой флэш под ней), EEPROM: 24C16WP, F0513A, NTP-7100, MAX3232C, Tuner: EBL60721201 TDTJ-S001D, Power supply & Inverter: EAX61124201/14 REV 1.1, STR-W6053N, HS01G, K13A60D (x2), K3868 (x4)
Remote control: AKB72915207

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420WUG-SCA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)

Brightness : 500 cd/m²
Contrast Ratio : 1450:1
Display Colors : 16.7M/1.06B (8-bit / 8-bit + FRC), CIE1931 72%
Response Time : 8/10 (Tr/Td)
Frequency : 60Hz
Lamp Type : 16 pcs EEFL Without Driver
Signal Interface : Mini LVDS, 60 pins
Voltage : 12. 0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

LG 42LD550 ZC
Chassis(Version) LD01B
Panel: LC420WUG (SC)(A1)
Inverter (backlight): integrated into PSU
PWM Inverter: BD9270F

MOSFET Inverter: 2SK3868
Power Supply (PSU): EAX61124201 / 15 REV 1.2
PWM Power: HS01G (PFC), STR-W6053N
MOSFET Power: 2SK3868, 13NM60N
MainBoard: EAX61354204 (0)
Тuner: TDTJ-S001D
IC Main: CPU: LGE107DC, FLASH NAND: h37U1G8F2BTR, DDR3 SDRAM: H5T01G63BFR, Audio amp: NTR-7100

LG 42LD450 ZA
Chassis(Version) LD01B
Panel: LC420WUG (SC)(A1)
Inverter (backlight): integrated into PSU
PWM Inverter: BD9270F
Power Supply (PSU): EAX61124201/15 REV 1. 2
PWM Power: STR-W6053N, HS01G (PFC)
MOSFET Power: 13NM60N, 2SK3868
MainBoard: EAX61354204 (0)
Тuner: TDTJ-S001D
IC Main: NAND Flash: h37U1G8F2BTR; SPI Flash: 25Q80BVSIG; EEPROM: 24C16WP;

Lg 42pa4500 не включается

Отзывы 9 Видео обзоры 3. Отзывы LG MD. Отзывы 9 Характеристики Видео обзоры 3 Отзыв о товаре:. Прикрепить изображение.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Плазма LG 42PN450D не включается
  • Ремонт телевизора LG 42PN452D
  • 42ln570v нет подсветки
  • Устранение неисправностей – Инструкция по эксплуатации LG 42PA4520
  • Прошивка телевизора LG — подробное руководство
  • Телевизор не включается лампочка горит

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Не включается Телевизор LG 42CS460-ZA проблема в блоке питания

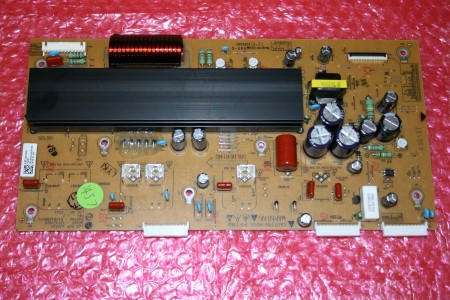

Плазма LG 42PN450D не включается


Абсолютно все виды техники подвержены риску преждевременного выхода из строя, разумеется, что телевизионное оборудование не стало исключением из этого правила. Например, иногда телевизор не включается, при этом мигает индикатор, а также щелкает реле.

Конечно, существуют и другие признаки неисправной работы устройства, но это, пожалуй, самый распространенный симптом. Разумеется, что прежде чем пытаться устранить поломку, сначала необходимо выявить причину ее появления. Уже на основе результатов диагностики можно принимать какие-либо решения, направленные на восстановление корректной работы ТВ. Как показывает практика, проблемы с запуском телевизионного оборудования зачастую сопровождаются появлением следующих симптомов:. Телевизоры по-своему типу подразделяются на 3 базовые категории: кинескопные, плазмы и с ЖК матрицами.

Все эти виды имеют свои характерные особенности, как внешние, так и в аппаратной составляющей. Однако причины того, что ТВ не включается, идентичны, вне зависимости от типа используемого устройства. Совершенно необязательно обращаться в сервис-центр, самостоятельный ремонт, выполненный аккуратно, также имеет право на жизнь. Сейчас рассмотрим основные причины некорректной работы телевизионного оборудования и способы устранения поломки.

Мерцание светодиодного индикатора свидетельствует о том, что ТВ-устройство самостоятельно определяет тип неисправности. Как правило, красная лампочка экрана телевизора мигает определенное количество раз — это такой способ передачи условного обозначения поломки.

Чтобы расшифровать сигнал, достаточно просто воспользоваться инструкцией, которая входит в базовую комплектацию. Найдите раздел с обозначением всех видов поломок и их индикацией. Отталкиваясь от полученной информации, можно предпринимать соответствующие шаги для нормализации запуска ТВ. Еще одна причина появления такого признака — телевизор подключен к компьютеру и используется в качестве монитора.

Если ПК автоматически переключился в режим сна или был выключен, то попытки включить ТВ с пульта дистанционного управления будут сопровождаться мерцанием индикатора. Вероятно, телевизор выступает именно в качестве второго монитора. Как вы понимаете, решение этой проблемы элементарно, просто выведите из сна компьютер, для этого нажмите любую клавишу на клавиатуре или подвигайте мышь. ТВ-устройство исправно, просто на него подается изображение с другого источника.

Иногда срабатывает защита, и телевизор LG не включается, при этом индикатор мигает. Причина — аппаратные неисправности или программные сбои, не исключено, что устройство банально не было выведено из спящего режима.

В том случае, если ТВ не включается, причем абсолютно никак не реагирует на пульт дистанционного управления и кнопки, расположенные на передней панели, то вероятно возникли проблемы с электричеством. Если индикатор сгорел, то устройство все равно будет включаться.

Соответственно, отсутствие индикации и тот факт, что перестал включаться телевизор, свидетельствует о наличии проблем с подачей электричества. Разумеется, что сначала следует проверить исправность розетки и удлинителя. Обязательно посмотрите автомат, измените положение тумблеров. Если причина проблемы — поломка розетки, то можно просто подключить ТВ к альтернативному источнику питания.

Понятное дело, что для устранения проблем с проводкой лучше вызвать электрика. Если речь идет все таки о кинескопной модели, то причина поломки телевизора LG — перегорание предохранителя.

Эту деталь нужно просто заменить новой. В принципе, аппаратные поломки становятся причиной того, что не включаются и более современные ТВ-устройства. Например, сломалась микросхема, вышел из строя адаптер питания или конденсатор. Поэтому так важно осуществить комплексную диагностику всех узлов оборудования.

Определив некорректно работающую деталь, просто замените ее. Режим ожидания — главная причина остановки работы дисплея, но при этом, он не выключает устройство. То есть, плазма работает, но это абсолютно никак не проявляется.

Неправильно выбранный источник — еще одно обоснование, почему не включается телевизор. Не исключено, что пользователь ранее активировал AV или HDMI, соответственно для просмотра телевизионного вещания следует переключиться в исходное положение.

Иногда такое происходит после того, как пользователь подключал к ТВ ноутбук. Нужно просто переключить источник, используя пульт дистанционного управления. Такие модели некорректно функционируют вследствие проблем с операционной системой. Чтобы избежать их, необходимо своевременно устанавливать обновления. Если пользователь неправильно обновит устройство, то тогда телевизор будет постоянно перезагружаться или же и вовсе больше не включится.

Устраняется сбой путем загрузки файлов новой прошивки на самую обычную флешку, с которой уже проводится обновление ОС телевизора.

С этой работой справится каждый, ничего сложного нет, просто следуйте инструкциям. Со временем перестают работать различные платы, транзисторы, конденсаторы, предохранители и прочие аппаратные элементы. Чтобы конкретизировать причину неисправной работы устройства, необходимо провести разборку. Подручными средствами обойтись не удастся, ведь это только усугубит неисправность, разумней обратиться за помощью в сервисный центр LG.

Проблемы с ЖК матрицей и светодиодной подсветкой заметны невооруженным взглядом. Моментально ухудшается качество изображения, оно становится слишком темным. Основные признаки поломки подсветки и матрицы:. Стоимость восстановления будет крайне высокой, желательно обратиться к ритейлеру, чтобы он провел гарантийный ремонт.

Никогда не стоит исключать человеческий фактор. Речь идет о том, что несоблюдение эксплуатационных правил, несомненно, приведет к поломке ТВ-оборудования. Поэтому прежде, чем подключить и начать пользоваться телевизором, обязательно ознакомьтесь с инструкцией и кратким руководством. Здесь вы также найдете полезные рекомендации по устранению возникших поломок.

Если говорить о человеческом факторе, то самая распространенная поломка этого типа — механическое повреждение экрана. Зачастую после этого приходится менять матрицу и подсветку. Не забывайте о том, что ТВ может не включаться также из-за неисправности периферии, в частности различных кабелей, проводов.

Разумеется, что в таких ситуациях сам телевизор восстановления не требует. Поменять поврежденный провод не составит особого труда. Теперь вы знаете все о том, почему не включается телевизор и как устранить эту поломку.

Аппаратные поломки все таки разумней доверить специалистам, имеющим в своем распоряжении профессиональное оборудование. Ваш e-mail не будет опубликован. Оповещать о новых комментариях на Email. Почему не включается телевизор LG и как исправить проблему LG 0. Как показывает практика, проблемы с запуском телевизионного оборудования зачастую сопровождаются появлением следующих симптомов: мерцает светодиодный индикатор; реле щелкает, появляется характерный звук, но устройство не включается; индикатор не горит.

Содержание 1 Индикатор питания мигает 2 Индикатор питания не горит 3 Неправильно выбран источник 4 Проблемы с ПО 5 Технические проблемы 5. Почему не включается телевизор Samsung и как это исправить самостоятельно. Почему телевизор произвольно включается и как это исправить. Почему телевизор Philips не включается – возможные причины. Почему телевизор не видит ноутбук через HDMI и как решить проблему. Почему нет сигнала на телевизоре и как решить эту проблему.

Поставьте вашу оценку: голосов: 1 , средний балл: 5,00 из 5. Читайте также:. Как самостоятельно настроить интернет на телевизоре LG. Выбор и подключение модуля Wi-Fi адаптера для телевизора LG. Как обновить браузер на телевизоре LG. Добавить комментарий Отменить ответ Войти с помощью:. Недавно опубликовано. Последние комментарии. Telegram-канал prosmarttv. Читать ProSmartTV.


Ремонт телевизора LG 42PN452D

Для получения наиболее полной технической информации о характеристиках, спецификациях, установке и эксплуатации вашего продукта LG, пожалуйста, обратитесь к руководству пользователя и другим документам, доступных для данного продукта. Обновление программного обеспечения включает драйверы и обновление прошивки только для определенных моделей. Уточните в руководстве пользователя, поддерживает ли ваш продукт обновление программного обеспечения. Только при наличии “Фото” и “Музыкальных” функций Ещ

Перед покупкой LG MD, обязательно почитайте отзывы покупателей, Не включается – не дышит совсем – заменена вся плата целиком. 3. Сейчас.

42ln570v нет подсветки

Плазменный телевизор LG извращенский ремонт Винтик и Шпунтик. Ремонт Led телевизора LG Нет изображения oleg pl. Не включается ensemb. Телевизор поломался. Не включается, не реагирует ни на пульт дистанционного управления, ни на кнопки и ни на что другое. Блок питания? Ремонт ЖК телевизора. Вертикальные полосы на изображении. HamRadio Tag.

Устранение неисправностей – Инструкция по эксплуатации LG 42PA4520

Сегодня, телевидение остается самым популярным способом проведения досуга. Но бывают случаи, когда этому мешают различные неисправности телевизоров , например, телевизор не включается, при этом горит светодиод или мигает индикатор красным цветом. В данном случае, главное не паниковать, а разобраться, что послужило причиной такого поведения техники. Подобных причин существует много, все они могут быть вызваны разными повреждениями, как внутри телевизора, так и выходом из строя каких либо важных деталей электроцепи.

За это сообщение сказали спасибо: Micky Mouse.

Прошивка телевизора LG — подробное руководство

LG — один из самых популярных производителей бытовой техники, но даже самые дорогие и функциональные устройства южнокорейской компании могут со временем перестать работать. Причин выхода ТВ из строя существует целое множество, но не стоит паниковать, ведь при случившейся поломке от вас первым делом потребуется установить её происхождение. Провести первичную диагностику девайса сможет каждый — необходимо лишь знать, при каких обстоятельствах в принципе не включается телевизор LG. Данная статья поможет вам разобраться в этом проблеме. Независимо от того, какой у вас тип телевизора ЖК, плазменный или кинескопный , неисправность даст о себе знать одним из следующих способов:. Начинать поиск дефектов рекомендуется с внешних аксессуаров, а заканчивать — внутри аппарата.

Телевизор не включается лампочка горит

Трудно представить что в современном обществе найдется десяток домов в котором бы не было телевизора. И конечно же не для кого не секрет что многие бренды стараются выпустить более усовершенствованную модель, которая включала в себя максимум всевозможных функций и была бы предельно удобным и простым в использовании. Именно такие модели телевизоров LG широко известны. Но, поскольку это электронное устройство и, как и все другие электронные устройства, ваш телевизор LG также может выйти из строя. Достаточно трудно определить стоимость ремонта телевизора LG без диагностики.

LG Получить поддержку продукта для LG 42PA Получить помощь по продукту LG Интернет не работает, хотя сеть функционирует исправно. Симптом Шум возникает во время включения/выключения питания Как.

Довольно частый вид неисправности. Методика не подходит для телевизоров типа 4 УСЦТ например, а для современных моделей и то не для всех, всё зависит от схемного решения. Если он замкнут телевизор включаться не будет.

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения. Для полноценно использования нашего сайта, пожалуйста, включите JavaScript в своем браузере.

Круглосуточный прием заказов на ремонт по тел. Телевидение до сих пор является одним из самых популярных способов проведения досуга.

Как выпаять светодиод с LED подсветки телевизора Master instruments. Прошивка LG 42lnv Семен Ясенев. Прошивка LG 42lnv vim. Павел Самоделкин. Три минуты видео, месяц ожидания доставки драйвера Ссылка на страницу форума master-tv. Делаем ограничение тока подсветки.

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку “Загрузить” и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла. Если в поле с файлом есть кнопка “Просмотр”, это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер. В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.


LG 42PN452D-ZE (CHASSIS:PD31B) Service Manual — View online or Download repair manual

P/NO : MFL67682001 (1211-REV00)

CHASSIS : PD31B

MODEL : 42PN450D

42PN450D- ZA

ОСТОРОЖНО

ПЕРЕД ОБСЛУЖИВАНИЕМ ШАССИ,

ПРОЧИТАЙТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ.

ПЛАЗМЕННЫЙ ТВ

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

– 2 –

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ……………………………………….. ………………………………………. … … 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ …………………………………….. …………………………… 3

СПЕЦИФИКАЦИЯ ……….. …………………………………………. ……………………….. 4

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ …………… …………………………………………6

БЛОК-СХЕМА ………………………………………………… ………………………………… 14

РАЗБОРКА  ….. …………………………………………. …………………………..15

ПРИНЦИПАЛЬНАЯ СХЕМА ЦЕПЕЙ  …………. ……………………………………….

– 3 –

Многие электрические и механические детали этого шасси имеют особые характеристики, связанные с безопасностью. Эти части обозначены      в

Принципиальная схема и покомпонентное изображение.

Крайне важно, чтобы эти специальные детали безопасности были заменены теми же компонентами, которые рекомендованы в этом руководстве, для предотвращения

поражения электрическим током, возгорания или других опасностей.

Не вносить изменения в первоначальный дизайн без разрешения производителя.

Общее руководство

Изолирующий трансформатор

всегда должен использоваться  во время обслуживания

переменного тока

линия электропередач. Используйте трансформатор соответствующей мощности, так как этот

защищает техника от несчастных случаев, приводящих к травмам

от поражения электрическим током.

Он также защитит приемник и его компоненты от

повреждения в результате случайного замыкания цепи, которое может быть

непреднамеренно введено во время сервисной операции.

Если перегорел какой-либо предохранитель (или плавкий резистор) в этом ТВ-приемнике,

заменить на указанный.

При замене резистора высокой мощности (оксидно-металлопленочный резистор,

более 1 Вт) держите резистор на расстоянии 10 мм от печатной платы.

Держите провода вдали от частей, находящихся под высоким напряжением или нагревающихся до высокой температуры.

Перед возвращением получателя к клиенту,

Всегда выполняйте

Проверка текущего течения утечки переменного тока на обнаженных

Металлические части кабинета, такие как антенна, терминалы и т. Д., До

0003

убедиться, что комплект безопасен для работы без повреждения электрическим током

.

Холодная проверка тока утечки (холодная проверка антенны)

Отключив вилку переменного тока прибора от источника переменного тока, подключите электрическую перемычку

к двум штырям вилки переменного тока. Установите переключатель AC

во включенное положение, подключите один провод омметра к штырям штекера AC

, соединенным вместе, и прикоснитесь к другому проводу омметра по очереди к

Каждый открытый металлические детали, такие как антенные клеммы, телефон

и т. Д.

Если обнаженная металлическая часть имеет возвратный путь к шасси, измеренное сопротивление

должно составлять между 1 М

и 5,2 МОм.

Когда открытый металл не имеет обратного пути к шасси, значение

должно быть бесконечным.

Существует другая аномалия, которая должна быть исправлена ​​до

9Ресивер 0002 возвращается заказчику.

Горячая проверка тока утечки

(см. рисунок ниже)

Вставьте шнур переменного тока непосредственно в розетку переменного тока.

Не используйте сетевой изолирующий трансформатор во время этой проверки.

Соедините резистор 1,5 К/10 Вт параллельно с конденсатором 0,15 мкФ

между заведомо исправным заземлением (водопроводом и т. д.)

и открытыми металлическими частями.

Измерить напряжение переменного тока на резисторе с помощью вольтметра переменного тока

с чувствительностью 1000 Ом/В или более.

Вставьте шнур переменного тока в розетку переменного тока в обратном порядке и повторите измерения напряжения переменного тока

для каждой открытой металлической детали. Любое измеренное напряжение

не должно превышать 0,75 В RMS, что соответствует

0,5 мА.

В случае если какое-либо измерение выходит за указанные пределы, существует

вероятность поражения электрическим током, и перед возвратом покупателю комплект должен быть проверен и отремонтирован.

Утечка тока тока горячей проверки

Важное уведомление о безопасности

Для прибора

Открытые

Металлические детали

Good Ground Ground

, такие как водяная труба,

.

AC volt-meter-meter-meter-meter-meter-meter-meter-meter-meter-meter.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

– 4 –

СПЕЦИФИКАЦИЯ

ПРИМЕЧАНИЕ. Технические и другие характеристики могут быть изменены без предварительного уведомления в целях улучшения.

1. Область применения

Этот лист технических характеристик применяется ко всем плазменным телевизорам с корпусом PD31B.

2. Требование к испытаниям

Каждая часть испытывается, как указано ниже, без специального назначения.

(1) Температура: 25 °C ± 5 °C (77 °F ± 9 °F), CST: 40 °C ± 5 °C

(2) Относительная влажность: 65 % ± 10 %

(3) ) Напряжение питания

: Стандартное входное напряжение (100-240 В перем. тока, 50/60 Гц)

* Стандартное напряжение для каждого продукта указано по модели.

(4) Спецификация и характеристики каждой детали следуют за каждым чертежом и спецификацией по номеру детали в соответствии со спецификацией

.

(5) Перед регулировкой приемник должен работать около 5 минут.

3. Метод испытаний

(1) Характеристики: Соблюдение метода испытаний LGE TV

(2) Требуемая другая спецификация Общая спецификация модуля

– 42 “2D HD

no

Элемент

Спецификация

Замечание

1

Дисбранная экран

106 см (42 дюйма) Широкий цветовой модуль

PDP

2

Aspectio Aspectio Aspectio Aspectio Aspectio Aspectio.

16:9

3

PDP-модуль

PDP42T4####,

RGB закрытого типа, стеклянный фильтр (38%)

Рабочая среда 1) Температура: 0 ~ 40 градусов

2) Влажность: 20 ~ 80%

LGE SPEC

5

Условия хранения

1) Темп. : -20 ~ 60 град

2) Влажность: 10 ~ 90 %

6

Входное напряжение

AC100 ~ 240 В, 50/60 Гц

Maker LG

LG 42PN450D-ZA, 42PN451D-ZF, 42PN452D450D-ZA, 42PN451D-ZF, 42PN452D450D-ZA, 42PN451D-ZF, 42PN452. (ШАССИ:PU31A) Руководство по обслуживанию

P/NO: MFL67682001 (1211-REV00)

ШАССИ: PD31B

МОДЕЛЬ : 42PN450D

6

60002 42PN450D-ZA

ВНИМАНИЕ

ПЕРЕД ОБСЛУЖИВАНИЕМ ШАССИ,

ПРОЧТИТЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В ЭТОМ РУКОВОДСТВЕ.

ПЛАЗМЕННЫЙ ТЕЛЕВИЗОР

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

– 2 –

СОДЕРЖАНИЕ

………… СОДЕРЖАНИЕ . ………………………………………… ……………….. 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ …………………. …………………………………………. 3

СПЕЦИФИКАЦИЯ …………………………………………. …………………………………………4

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ. …………………………………………. …………. 6

БЛОК-СХЕМА ……………………………….. …………………………………………. .. 14

РАЗБОРКА   ………………………………….. ………………………………………15

ПРИНЦИПАЛЬНАЯ СХЕМА ЦЕПЕЙ  …………………………………………….. ……………….

– 3 –

Многие электрические и механические детали этого шасси имеют особые характеристики, связанные с безопасностью. Эти детали обозначены      на принципиальной схеме

и в разобранном виде.

Крайне важно, чтобы эти специальные детали безопасности были заменены теми же компонентами, которые рекомендованы в этом руководстве, для предотвращения

Поражение электрическим током, пожар или другие опасности.

Не вносить изменения в первоначальный дизайн без разрешения производителя.

Общее руководство

Изоляционный трансформатор всегда должен использоваться во время сервисного обслуживания

приемника, чье шасси не изолировано от линии электроэнергии AC

. Используйте трансформатор соответствующей мощности, так как этот

защищает техника от несчастных случаев, приводящих к травмам

от поражения электрическим током.

Он также защитит приемник и его компоненты от

повреждения в результате случайного замыкания цепи, которое может быть

непреднамеренно введено во время сервисной операции.

Если какой-либо предохранитель (или плавкий резистор) в этом ТВ-приемнике перегорел,

замените его на указанный.

При замене резистора высокой мощности (оксидно-металлопленочный резистор,

более 1 Вт) держите резистор на расстоянии 10 мм от печатной платы.

Держите провода вдали от частей, находящихся под высоким напряжением или нагревающихся до высокой температуры.

Перед возвращением получателя к клиенту,

Всегда выполняйте

Проверка текущего течения утечки переменного тока на обнаженных

Металлические части кабинета, такие как антенна, терминалы и т. Д., До

. комплект безопасен для эксплуатации без повреждения электрическим током

.

Холодная проверка тока утечки (холодная проверка антенны)

Когда вилка прибора отключена от источника переменного тока, подключите электрическую перемычку

к двум контактам вилки переменного тока. Установите переключатель AC

во включенное положение, подключите один провод омметра к штырям штекера AC

, соединенным вместе, и прикоснитесь к другому проводу омметра по очереди к

каждого из открытых металлических частей, 00 антенн 3, таких как телефон

домкраты и т. д.

Если открытая металлическая часть имеет обратный путь к шасси,

измеренное сопротивление должно быть в пределах от 1 МОм

Ом до 5,2 МОм.

Когда открытый металл не имеет обратного пути к шасси, значение

должно быть бесконечным.

Существует другая неисправность, которую необходимо устранить до возврата приемника

клиенту.

Горячая проверка тока утечки

(см. рисунок ниже)

Вставьте шнур переменного тока непосредственно в розетку переменного тока.

Не используйте сетевой изолирующий трансформатор во время этой проверки.

Соедините резистор 1,5 К/10 Вт параллельно с конденсатором 0,15 мкФ

между заведомо исправным заземлением (водопроводом и т. д.)

и открытыми металлическими частями.

Измерьте напряжение переменного тока на резисторе с помощью вольтметра переменного тока

с чувствительностью 1000 Ом/вольт или выше.

Вставьте шнур переменного тока в розетку и повторите переменное напряжение

измерения для каждой открытой металлической детали. Любое измеренное напряжение

не должно превышать 0,75 В RMS, что соответствует

0,5 мА.

В случае если какое-либо измерение выходит за указанные пределы, существует

вероятность поражения электрическим током, и перед возвратом покупателю комплект должен быть проверен и отремонтирован.

Ток утечки Горячая проверка цепи

ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

для прибора

открыто

Металлические детали

Good Earth Ground

, такие как водопроводная труба,

Проводник и т. Д.

VOLT -Meter

СПЕЦИАЛЬНЫ

ПРИМЕЧАНИЕ. Технические характеристики и другие характеристики могут быть изменены без уведомления в целях улучшения.

1. Область применения

Этот лист технических характеристик применяется ко всем плазменным телевизорам с корпусом PD31B.

2. Требование к испытаниям

Каждая часть испытывается, как указано ниже, без специального назначения.

(1) Температура: 25 °C ± 5 °C (77 °F ± 9 °F), CST: 40 °C ± 5 °C

(2) Относительная влажность: 65 % ± 10 %

(3) ) Напряжение питания

: Стандартное входное напряжение (100-240 В перем. тока, 50/60 Гц)

* Стандартное напряжение для каждого продукта указано по модели.

(4) Спецификация и характеристики каждой детали следуют за каждым чертежом и спецификацией по номеру детали в соответствии с

Спецификация.

(5) Перед регулировкой приемник должен работать около 5 минут.

3. Метод испытания

(1) Характеристики: соблюдается метод испытания телевизоров LGE

(2) Требуемая другая спецификация

– Безопасность: CE, спецификация IEC

– ЭМС: CE, IEC

4 90. Общая спецификация модуля

– 42″ 2D HD

Артикул

Спецификация

Примечание

1

Устройство экрана дисплея

106 см (42 дюйма) Модуль цветового дисплея

PDP

2

Отношение сторон

16: 9

3

Модуль PDP

PDP42T4 ############################# ####### ##################################### ## ###.
