Предлагаем широкий ассортимент антенн диапазона 433 МГц для использования совместно с радиомодемами и радиомодулями семейства «Спектр 433».
Обратите внимание, что некоторые антенны поставляются с антенным фидером (кабелем), а другие – без антенного фидера (у таких антенн имеется разъем для подключения фидера).
Антенны, поставляемые с кабелем, уже имеют на его конце разъем SMA для подключения к радиомодемам и радиомодулям «Спектр 433». Для антенн, не имеющих кабеля в комплекте, или для наращивания антенного кабеля, можно заказать антенные удлинители нужной длины. Такие удлинители будут оборудованы нужными разъемами для подключения к антенне с одной стороны и к радиомодему – с другой.
Для защиты радиомодемов и радиомодулей от грозовых разрядов рекомендуем использовать грозоразрядники.
Доступны для заказа монтажные комплекты для удобной и надежной установки радиомодемов “Спектр 433” в исполнениях IP65 IND и IP65 Lite (“уличные” исполнения в компактных корпусах) на мачту/кронштейн в непосредственной близости от антенны.
Дальность радиосвязи в очень большой (можно сказать – в определяющей) степени зависит от параметров применяемых антенн и места их установки, поэтому выбор антенн и правильность их установки является очень важным этапом при проектировании систем радиосвязи.
Основными параметрами антенн являются направленность и усиление.
Направленность антенны – это описание способности принимать и передавать сигналы с разных направлений. По этому признаку антенны классифицируются как ненаправленные (всенаправленные) и направленные.
Ненаправленные антенны одинаково принимают и передают сигналы со всех направлений. Часто ненаправленными называют антенны с круговой диаграммой направленности, хотя строго говоря, они таковыми не являются, поскольку одинаково принимают и передают сигналы только в горизонтальной плоскости (вдоль земной поверхности), а сверху и снизу принимают и передают хуже. Такое упрощение вполне оправданно, если мы говорим об использовании антенн для установки на зданиях, мачтах, автотехнике – во всех этих случаях нам важно распространение сигналов вдоль земной поверхности и нет необходимости учитывать распространение сигналов сверху и снизу.
Направленные антенны сконструированы таким образом, чтобы лучше принимать и передавать сигналы с одного направления (сектора) за счет ослабления приема и передачи с других – поэтому они при прочих равных условиях более эффективны в рабочем направлении, чем ненаправленные антенны и позволяют обеспечивать в рабочем направлении бОльшую дальность связи. Можно сказать, что общая мощность излучения антенны концентрируется в рабочем секторе, за счет этого и получается усиление. Чем более узкий рабочий сектор (диаграмма направленности антенны), тем больше усиление.
На рисунках ниже показаны типовые диаграммы “ненаправленной” и “направленной” антенн.
Усиление антенны – это числовой показатель эффективности антенны в рабочем направлении по сравнению с идеальной и несуществующей на практике антенной – всенаправленным “изотропным” излучателем со сферической диаграммой направленности.
Как уже говорилось, направленные антенны имеют усиление за счет того, что они более эффективны в рабочем секторе за счет снижения эффективности с других направлений. У антенн с круговой диаграммой направленности также имеется усиление – за счет того, что они «работают» вдоль земной поверхности и не работают вверх и вниз. Усиление антенны измеряют в dBi (децибеллы относительно идеального изотропного излучателя).
Упрощенно можно сказать, что если одна антенна имеет усиление 10dBi (АН-433, Полярис 450-7), а другая – 4 dBi (АШ-433, АД1-433, МА-4397), то первая из них как бы “усилит сигнал” в рабочем направлении на 6dB (в 4 раза) по сравнению со второй.
Важнейшее влияние на дальность связи оказывает место установки антенн. Если мы говорим о диапазоне 433 МГц, то сигналы этого диапазона не могут “огибать” препятствия (здания, лесные массивы, изломы рельефа) на своем пути, как это происходит на более низких частотах (например, 27 МГц). Правда, в других популярных частотных диапазонах (868 МГц или 2,4 ГГц) дела с «огибанием» препятствий обстоят еще хуже.
По этой причине самым эффективным средством повышения дальности связи является поднятие антенн – чтобы обеспечить между ними «прямую видимость».
Здесь следует понимать, что наличие прямой видимости не является обязательным условием работоспособности системы радиосвязи. Связь будет и в лесу, и в городской застройке – просто дальность при этих условиях получится меньше, чем в условиях прямой видимости. Таким образом, при небольших расстояниях связи можно снизить требования к месту установке антенн.
Поднятие антенн часто приводит к удлинению антенного кабеля (от антенны до радиомодема или радиомодуля), что в определенных случаях может свести на нет все преимущества от поднятия антенны, поскольку в любом кабеле неизбежны потери сигнала. Популярные недорогие марки кабеля (например, RG-58) вносят потери около 4dB (более, чем в 2 раза по мощности) на каждые 10 метров. Здесь можно выйти из положения использованием радиомодемов «Спектр 433» в “уличных” исполнениях со степенью защиты IP65 – их можно установить в непосредственной близости от антенны на тот же кронштейн/мачту, избежав тем самым потерь в длинном высокочастотном кабеле.
Скомпенсировать потери в антенном кабеле можно также за счет повышения выходной мощности радиомодемов и радиомодулей «Спектр 433» – они позволяют это сделать программно соответствующей настройкой.
Как и в случае с обеспечением прямой видимости потери в кабеле могут не иметь большого значения при небольших дальностях связи, что позволяет в таких случаях более вольно использовать длинные антенные кабели.
Итак, чем руководствоваться при выборе антенн для использования совместно с радиомодемами и радиомодулями «Спектр 433»? Топологией системы радиосвязи и требуемой дальностью связи.
Если планируется топология “звезда” (база и несколько объектов вокруг), то на базе придется в любом случае устанавливать антенну с круговой диаграммой направленности (Полярис 433-6, АШ-433, АД1-433, МА-4397, BA-4396), чтобы обеспечить одинаковый прием от объектов со всех направлений.
На объектах при этом можно использовать как те же ненаправленные антенны (если требуется дальность связи в пределах 1.
Если удаленные объекты находятся по отношению к базе не со всех сторон, а в каком-то одном секторе, то на базе можно использовать и одну из направленных антенн: слабонаправленные АН2-433 и АД2-433 имеют «рабочий» сектор около 180 градусов, а мощные направленные АН-433 или Полярис 433-7 – около 40 градусов. Использование направленных антенн в качестве базовой (если это позволяет взаимное расположение базы и удаленных объектов) позволит увеличить дальность связи по сравнению с ненаправленной антенной на базе.
Для увеличения дальности связи можно также воспользоваться возможностью работы радиомодемов и радиомодулей «Спектр 433» в режиме ретранслятора – благодаря этому можно построить “цепочку” радиомодемов и обеспечить связь на расстоянии нескольких десятков километров.
В качестве ориентира для выбора антенн можно использовать следующую таблицу, в которой приводятся примерные дальности связи между антеннами разных типов в условиях прямой видимости.
Данные в таблице носят ориентировочный характер и предназначены для примерной оценки достижимой дальности связи. Реальные дальности могут отличаться от указанных в таблице из-за особенностей местности, способа установки антенн, длины антенного кабеля и т.д.

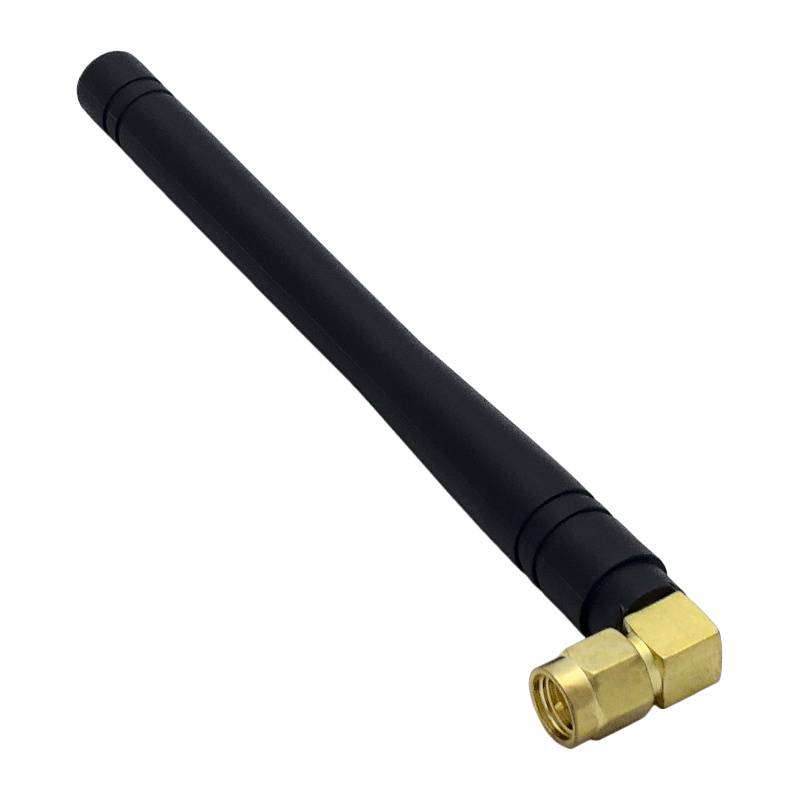

Антенна 433 МГц внешняя выносная
Условия покупки
Общие положения
1. Настоящие Правила продажи разработаны на основании Гражданского кодекса РФ, Закона РФ от 7 февраля 1992 г. № 2300-1 «О защите прав потребителей», постановления Правительства РФ от 27 сентября 2007 г. № 612 «Об утверждении правил продажи товаров дистанционным способом» и иных нормативно-правовых актов. Настоящие правила регулируют порядок розничной купли-продажи Товаров через Интернет-магазин, являясь публичной офертой, адресованной физическим и юридическим лицам («Покупателям»).
2. Покупатель принимает условия, изложенные в настоящих правилах путем оформления Заказа на сайте Интернет-магазина.
Заказ считается оформленным надлежащим образом в случае, если Покупателем предоставлена Продавцу следующая информация: Фамилия, Имя, Покупателя, телефон, адрес по которому следует доставить Товар, наименование Товара, количество.
2.1. Покупатель предоставляет Продавцу право использования всех переданных в Заказе персональных данных с целью выполнения своих обязательств перед Покупателем, формирования и развития программы лояльности для Покупателей, информирования Покупателей о новостях Интернет-магазина. Под правом использования в настоящих правилах понимается право Продавца на: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, обезличивание, блокирование, удаление, уничтожение данных с правом передачи таких данных третьим лицам без дополнительного уведомления Покупателя.
3. При продаже товаров дистанционным способом Продавец предлагает Покупателю услуги по доставке Товаров Службами доставки. При этом конкретная Служба доставки для каждого Заказа определяется Покупателем при оформлении заказа.
Доставка осуществляется в будние дни с 9:00 до 18:00. Сроки доставки зависят от выбранного региона и составляют от 1 до 14 рабочих дней (не считая дня заказа). Срок доставки может быть увеличен в случаях, предусмотренных правилами работы Службы доставки. Доставка осуществляется без демонстрации. Если Вы не согласны со сроками доставки, то Вы вправе отказаться от своего заказа в любое время до его получения.
Ознакомиться с тарифами на доставку по регионам можно на сайте курьерских служб: СДЭК, КСЭ, EMS.
В случае отказа Покупателя от Товара с Покупателя взимается стоимость доставки в соответствии с тарифом согласно пункту 21 Постановления Правительства Российской Федерации от 27.09.2007 № 612 «Об утверждении правил продажи товаров дистанционным способом».
При получении Товара от Службы доставки Покупатель обязан проверить внешний вид упаковки Товара (на отсутствие деформации, вскрытия). При получении Товара Покупатель ставит свою подпись в квитанции о доставке в графе: «Я подтверждаю, что отправление принято в закрытом виде, отсутствуют внешние повреждения упаковки, перевязи, печатей (пломб), вес отправления соответствует весу, определенному при его приеме».
В случае обнаружения каких-либо дефектов на упаковке Товара Покупатель обязан сделать об этом отметку в квитанции курьера в графе доставка. После получения Заказа и проставления подписи Покупателем в квитанции в графе доставка без указания претензии к внешнему виду упаковки Товара, претензии к внешним дефектам упаковки (ее вскрытию и возможной некомплектности Товара) не принимаются.
4. Оплата заказанных Товаров осуществляется:
- Банковским переводом по счету выставленному для Покупателя.
- Пластиковой картой по ссылке, сгенерированной для Покупателя.
- Оплата по QR-коду, сгенерированному для Покупателя (оплачивая заказ данным способом, вы соглашаетесь с условиями Договора публичной оферты).
5. Обработка заказов производится в рабочие дни с 10:00 до 18:00 по Московскому времени. В случае если Вы оформили заказ после 18:00 по Московскому времени, менеджеры свяжутся с Вами на следующий рабочий день после 10:00 часов утра.
6. Товар надлежащего качества, Вы можете вернуть согласно условиям возврата.
Для этого необходимо написать электронное письмо с заявлением на возврат/обмен на [email protected].
Обращаем внимание, что при отказе Покупателя от Товара, Продавец возвращает сумму, уплаченную Покупателем за Товар, за исключением расходов Продавца на доставку от Покупателя возвращенного Товара, не позднее, чем через 10 дней с даты предъявления соответствующего требования.
7. Гарантийный срок на Товар устанавливается в размере 24 месяцев с даты отгрузки.
8. Риск случайной гибели или случайного повреждения Товара переходит к Покупателю в момент передачи ему Товара и проставления Покупателем подписи в документах, подтверждающих доставку Заказа. Право собственности на Товар переходит к Покупателю в момент передачи Товара, при условии его полной оплаты.
9. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.
10. Продавец оставляет за собой право вносить изменения в настоящие Правила продажи, в связи с чем Покупатель обязуется регулярно отслеживать изменения в Правилах, размещенных на сайте Интернет-магазина. Уведомление об изменении настоящих Правил продажи Продавец обязан разместить не позднее, чем за 7 (семь) календарных дней до даты их вступления в силу.
11. Покупатель гарантирует, что все условия настоящих Правил продажи ему понятны, и он принимает их безусловно и в полном объёме.
12. Недействительность какого-либо положения настоящих Правил не влечет за собой недействительность остальных положений.
13. Все возникающее споры Стороны будут стараться решить путем переговоров, при недостижении соглашения спор будет передан на рассмотрение в арбитражный суд г. Москвы в соответствии с действующим законодательством РФ.
Строим четвертьволновую антенну бедняка 433МГц: Конструкция антенны – Блог – RF Radio Frequency
- Что такое антенна?
- Конструкция и сборка монопольной антенны
- Настройка антенны
- Ссылки
Начнем с изложения требований к антенне. Очевидно, что первое и самое важное — это частота, необходимая для работы. Поскольку я намерен использовать антенну для приложения LoRa, ее необходимо настроить на частоту 433 МГц. Другим важным требованием является то, что он должен быть простым в сборке и иметь относительно ограниченные размеры. И последнее, но не менее важное: он должен излучать как можно более равномерно во всех направлениях (всенаправленный).
По сути, антенны представляют собой преобразователи, которые преобразуют электрические сигналы (напряжение и ток) в электромагнитные волны (электрические и магнитные поля).
В своей простейшей форме антенна представляет собой кусок провода (металла), который приводится в действие электрическим сигналом (изменяющимся во времени током). Такой сигнал генерирует электрические и магнитные поля, которые излучают электромагнитные (ЭМ) волны от провода. Как правило, любой электронный компонент или провод, когда через него проходят изменяющиеся во времени токи, генерирует некоторое количество электромагнитного излучения, но что делает его антенной, так это тот факт, что его физическая проводящая структура предназначена для облегчения излучения, в то время как все остальные компоненты, как правило, имеют конструкцию подавить его (уменьшить электромагнитный шум).
Я не буду углубляться в теорию электромагнетизма, достаточно сказать, что уравнения Максвелла используются для описания электромагнитного явления, и их решение дает нам всю необходимую информацию об электромагнитных полях и волнах. Решение уравнений Максвелла — довольно сложная задача, требующая сложной математики.
К счастью для нас, было проведено множество исследований по электромагнетизму и антеннам, поэтому мы можем использовать уже опубликованные результаты для разработки конструкции нашей антенны.
Другой способ взглянуть на антенну — представить ее как резистивно-индуктивно-емкостную (RLC) сеть: как и в любой RLC-сети, в зависимости от частоты применяемого электрического сигнала импеданс сети будет варьируются, демонстрируя более емкостное или индуктивное поведение. На определенной частоте антенна будет вести себя чисто резистивно, и ее называют «резонансной». В условиях резонанса легче согласовать импеданс антенны с импедансом питающей ее линии передачи, максимизируя излучаемую мощность. Вот почему при проектировании антенн обычно выбирают такие физические размеры, чтобы они резонировали на интересующей частоте.
Например, для проволочной антенны типа диполя условие резонанса выполняется при длине провода длины волны, а также при кратных или кратных ей долях (длина волны λ в метрах может быть рассчитана по формуле соотношение λ = c/f , где c — скорость света (299,7925 км/с), а f — частота в МГц).
На рисунке ниже показан типичный диполь.
В моем случае для антенны, резонирующей на частоте 433 МГц, если бы я использовал полуволновой диполь, как показано выше, общая длина антенны была бы λ/2, то есть 34,6 см. Хотя это и не непрактично, я стремился к чему-то меньшему. Также импеданс полуволновой антенны в точке ее питания составляет около 73 Ом, что далеко от идеала, учитывая, что ее придется согласовывать с линией 50 Ом. Чтобы помочь, мы можем использовать физический эффект, который позволяет уменьшить размер антенны: эффект земли. Можно показать, что, создавая плоскость заземления, мы можем использовать четвертьволновую несимметричную антенну, которая излучает с теми же характеристиками, что и диполь, благодаря тому, что земля будет отражать монополь, что делает антенну эквивалентной диполю. , как показано ниже:
Теперь монополь кажется лучшим выбором с более компактной длиной λ/4, то есть 17,36 см. Кроме того, из-за его структуры вдвое уменьшается не только длина, но и импеданс точки питания с теоретическим значением около 37 Ом.
Говоря о диполе и монополе, я ввел некоторые параметры, используемые для характеристики антенны. Наряду с уже упомянутыми стоит напомнить и следующие (список не исчерпывающий):
• диаграмма направленности и поляризация
• усиление и направленность
• импеданс
• ширина полосы
диаграмму направленности, потому что она дает нам полезную информацию, необходимую для проектирования. Диаграмма направленности представляет собой распределение излучаемой энергии в пространстве, представленное в виде диаграммы. Ниже приведен пример диаграмм направленности для некоторых типов антенн.
Пришло время разработать антенну. Для монополя нам нужно спроектировать плоскость заземления. Один из способов добиться этого – использовать 4 радиала, наклоненных под углом 90 градусов по отношению к излучающему элементу и разнесенных на 90 градусов друг от друга, в конфигурации «звезда».
Длина радиалов такая же, как у излучающего элемента: λ/4 (17,36см). В этой конфигурации антенна выглядит следующим образом:
0 градусов от излучающего элемента будет представлять импеданс 37 Ом в точке питания. Мне нужно найти способ согласовать 50-омную питающую линию передачи, возможно, избегая построения соответствующей сети RLC! Одно наблюдение приходит на помощь: если мы представим, что радиалы полностью опущены вниз, образуя 180 градусов, монополь на самом деле станет «правильным» диполем, а это означает, что его импеданс в точке питания будет около 73 Ом. Это говорит о том, что при увеличении угла наклона радиалов относительно излучающего элемента импеданс точки питания должен увеличиться. Таким образом, импеданс 50 Ом достигается при угле падения около 135 градусов, как показано ниже.
Итак, похоже, мы проработали конструкцию антенны, включая длину радиалов и излучающего элемента. Быстрый взгляд, чтобы проверить, что у меня есть в наличии, показывает набор разъемов SMA с 4 отверстиями для монтажа на панели и несколько кусков проводного кабеля с медным сердечником 16 AWG разной длины: 5 отрезков проволоки, чтобы все они были одинаковой длины: 17,36 см.
На самом деле, я обрезаю 4 радиальные части немного длиннее (18 см), чтобы получить немного дополнительной длины, которую я могу согнуть, чтобы сформировать своего рода крючок вокруг отверстий разъема SMA. Излучающий элемент, вероятно, придется немного подрезать, так как в своих расчетах я не учитывал разницу скорости ЭМ-волн в меди по отношению к скорости света в вакууме. Для сплошного медного провода я принимаю коэффициент скорости 0,9.5, что даст новую длину 17,36 * 0,95 = 16,49см (правда пока не буду резать, но со временем немного подрежу, при настройке антенны максимально близко к 433МГц).
Когда все отрезки провода будут готовы, закрепите 4 радиала в отверстиях разъема SMA, убедившись, что они расположены правильно и образуют угол, максимально близкий к 135 градусам, указанным для конструкции. С помощью рук помощи и установки самого большого паяльного жала, которое у меня есть для моего паяльника (и увеличения температуры паяльника до 350 ° C), радиальные элементы припаяны на место.
Небольшой крючок вокруг отверстия помогает сделать соединение более механически прочным и надежным с электрической точки зрения.
А теперь самое хитрое: припаять излучающий провод к центральному проводнику разъема SMA. Это достигается с помощью небольшого количества флюса. В отличие от радиальных, для центрального проводника нет возможности сделать какой-либо своего рода механическое соединение, чтобы помочь укрепить структуру, поэтому я прибегнул к использованию термоусадочной трубки для этой задачи. Обратите внимание, что эта трубка, хотя и покрывает лишь небольшую часть излучающего элемента, вероятно, влияет на фактор скорости, в результате чего элемент может заканчиваться, но должен быть немного короче, чем 16,49.см предсказано. Так как я понятия не имею, каков скоростной фактор для термоусадочной трубки, оставлю это до обрезки на этапе настройки.
Пришло время показать окончательный результат этих усилий!
А теперь давайте используем всю мощь NanoVNA для настройки этой антенны! Как уже упоминалось в моем первом блоге, мои настройки меньше, чем идея для измерений, поэтому я ожидаю, что результаты будут «испорчены» этим, но, надеюсь, они будут достаточно хорошими.
NanoVNA — это карманный векторный анализатор цепей с рабочим диапазоном частот от 50 кГц до 900 МГц по цене всего 35 фунтов стерлингов! (Если вам интересно узнать об этом больше, перейдите по ссылке в справочном разделе).
Перед проведением измерений NanoVNA необходимо откалибровать с помощью входящего в комплект калибровочного набора (короткое замыкание, разомкнутый контакт и нагрузка 50 Ом). Прибор оснащен сенсорным экраном, с которого можно управлять и отображать результаты измерений. Экран хороший, но довольно крошечный, поэтому я предпочел установить NanoVNA Saver, интерфейс Python для NanoVNA, который можно установить на моем ноутбуке и использовать для управления прибором (NAnoVNA можно подключить с помощью прилагаемого кабеля USB-C). ).
Процедура калибровки довольно проста и занимает всего несколько минут. Идея калибровки состоит в том, чтобы убедиться, что ошибка, вызванная соединительными кабелями, исправлена программным обеспечением.
Чтобы свести к минимуму ошибки, все замеры производятся в одинаковых условиях, особенно с учетом того, что положение кабелей остается прежним (спасибо shabaz за совет!). Я откалибровал NanoVNA для диапазона частот 410-450 МГц. В видео показано, как легко откалибровать NanoVNA (это пример, чтобы показать, как это делается).
У вас недостаточно прав для редактирования метаданных этого видео.
Редактировать носитель
Размеры Икс МаленькийСреднийБольшойПользовательский
Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаВидимыйСкрытый
Родительский контент
Сборка четвертьволновой антенны для бедняка 433 МГц: конструкция антенны
Плакат
Загрузить Предварительный просмотр
Я повторил несколько измерений обратных потерь (S11) и коэффициента стоячей волны (КСВ).
С самого начала результаты были на удивление обнадеживающими: графики ясно показывали, что антенна резонирует на частоте 418 МГц. Хотя уже неплохо, хотелось сместить резонансную частоту вверх, подрезав излучающий элемент, сняв примерно на 2мм за раз и повторив замер. Повторяя эту процедуру, мне удалось заставить антенну резонировать на частоте 433 МГц. Ниже вы можете увидеть последнее измерение, сделанное с помощью NanoVNA Saver, и настройки для измерения.
Как видно из вышеприведенной настройки, хотя монополь имеет разъем SMA, я подключил антенну с помощью переходного кабеля SMA-IPEX, подключенного к разъему IPEX-SMA, который, в свою очередь, подключен к кабель SMA-SMA и, наконец, к разъему SMA NanoVNA. Калибровка была выполнена на конце кабеля SMA-SMA. Это может показаться странным, но я сделал это, потому что антенна будет использоваться с платой TTGO, которая имеет только разъем IPEX, поэтому для подключения моей антенны к плате я должен использовать кабель-переходник SMA-IPEX.
Выполняя калибровку таким образом, я измеряю антенну в условиях, максимально приближенных к условиям ее использования (с той лишь разницей, что при работе антенна не будет использовать переходник IPEX на SMA — переходник показан на рис. фото выше).
С этой установкой и конечной длиной излучающего элемента 16,3 см были выполнены следующие измерения: один (хотя, поскольку NanoVNA находится очень близко к антенне, и все измерения проводятся в небольшой комнате, где есть отражения, я подозреваю, что показания могут быть не очень надежными…).
Теперь, когда сборка завершена, следующим шагом будет сравнение моей четвертьволновой антенны с другими, которые у меня есть, путем измерения всех остальных антенн в тех же условиях. Наконец, доказательство будет готово, когда я установлю две платы TTGO LoRa, проверю передачу всех антенн и сравним результаты.
Статьи:
Билл Швебер – Понимание спецификаций и операций антенны, часть 1
ARSHAD, Muhammad – Отчет о Quarter Wave Antenna
EA4FSI -PRANES -FORMF -FORMF -FORMF -FORMF -FORMF.
Для чего нужен набор для калибровки ВАЦ
Книги
Константин Э. Баланис – Теория антенн: анализ и проектирование (одна из самых полных книг)
Джозеф Карр, Джордж Хиппсли – Практическое руководство по антеннам
NanoVNA:
NanoVNA | Очень маленький портативный векторный анализатор цепей
—————————————————- ————————-
Другие статьи этой серии:
Сборка четвертьволновой антенны 433 МГц для бедных: Введение
Сборка четвертьволновая антенна 433 МГц для бедняков: сравнение антенн
Сборка четвертьволновой антенны для бедняков 433 МГц: тестирование антенны с ESP32 LoRa

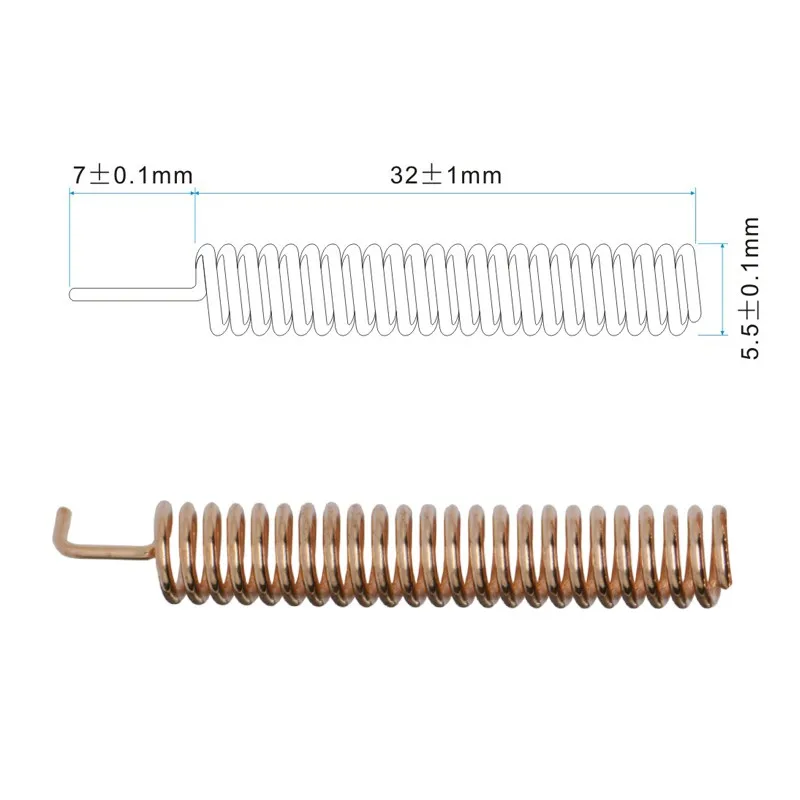

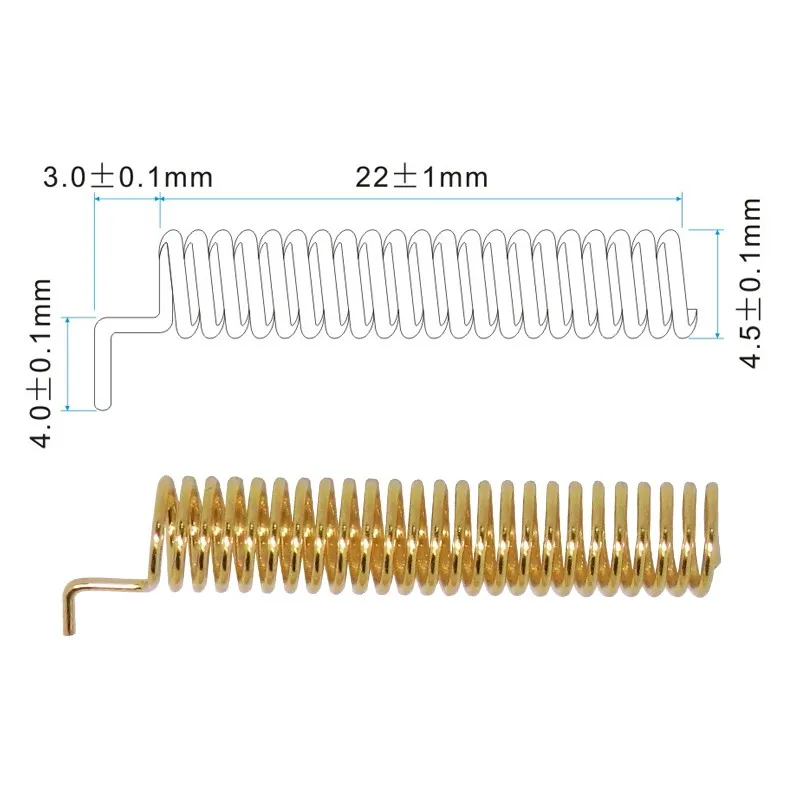

Антенна 433,92 МГц Пружинная спиральная антенна Производитель
Описание
Что такое антенна 433,92 МГц для передатчика 433 МГц?
Пружинная антенна Антенна 433,92 МГц Для передатчика 433 МГц CTRF-ANTENNA-SP-0433-3405 433,92 МГц предназначена для беспроводной передачи данных со спиральной антенной с хорошими характеристиками производства C&T RF Antennas Inc
Этот CTRF-ANTENNA-SP- 0433-3405 Антенна 433,92 МГц с хорошими характеристиками КСВ, малым размером, простой установкой, стабильной работой, хорошей защитой от ударов и старением, совместимая с радиочастотными модулями.
C&T RF Antennas Inc предоставляет радиочастотные антенны с другими антенными радиочастотами, такими как 169 МГц, 230 МГц, 315 МГц, 433 МГц, 868 МГц, 915 МГц, VHF и UHF, Lora, NB-IoT, ADS-B, GSM, GNSS, 2,4 ГГц, 5,8 ГГц. , 2G 3G 4G LTE, GPS, 5G NR и т. д.
C&T RF Antennas Inc поставляет антенну 433 МГц со многими типами антенн, такими как дипольные антенны, штыревые антенны, морские антенны, антенны маршрутизатора, антенны MIMO, антенны для печатных плат, антенны FPC. , пружинные антенны и т. д. для IoT и M2Mindustries.
Свяжитесь с нами для получения более подробной информации об Антенне 433,92 МГц для передатчика 433 МГц, например, Антенна 433,92 МГц Для передатчика 433 МГц, Цены на Антенну 433,92 МГц для передатчика 433 МГц и Антенна 433,92 МГц для передатчика 433 МГц.
Или другие типы антенн 433,92 МГц.
Антенна 433,92 МГц для антенны передатчика 433 МГц Технические характеристики:
| Электрические характеристики антенны 433,92 МГц | |
| РЧ-антенна, тип | Встроенная пружинная антенна |
| Модель | CTRF-АНТЕННА-SP-0433-3405 |
| Частота | 433,92 МГц |
| Усиление | 2,5 дБи |
| КСВ | ≤1,5 |
| Импеданс | 50 Ом |
| Поляризация | Вертикальная поляризация |
| Молниезащита | DC-Земля |
| Механические характеристики антенны 433,92 МГц | |
| Размер | 34*5 мм |
| Вес | Прибл. 3г |
| Материал | Медный провод |
| Рабочая температура | – 40°С ~ + 65°С |
| Температура хранения | – 40°С ~ + 70°С |
| Готовая антенна Цвет | Медь |
| Конструкция антенны | Внутренняя антенна |
| Крепление | Разъем/пайка |
| SafetyEmission и прочее | Соответствует RoHS |
| Приложения | ISM/NB-IoT/LoRa |
Как спроектировать антенну 433,92 МГц?
Используйте провод 1/4 длины волны, если это 433,92 МГц (мегагерц), используйте 17 см. Если это 433 МГц (миллигерц), это должно быть в 1 миллиард раз больше.
Длина волны baiλ=скорость света c/частота f, длина волны λ=(3*100000000)/433 МГц, длина волны λ=0,69 метра, обычно используют обычный провод 1/4 длины волны, то есть длина провода должна быть 17 см. Как правило, 315M использует провод длиной 23 см.
Антенна 433,92 МГц имеет длину около 17 см.
Установка антенны в соответствующем месте может увеличить дальность связи.
Введение в основные параметры анализатора спектра и принципы настройки
VBW:
Полоса пропускания дисплея — во время теста можно увидеть более широкий частотный диапазон, если наблюдаемый сигнал тоньше, его необходимо уменьшить;
RBW:
Полоса разрешения, также называемая некоторыми эталонной полосой пропускания, указывает, какая пропускная способность тестируется;
Например, при тестировании мощности CDMA она не должна быть слишком большой или слишком маленькой, а должна соответствовать ширине полосы сигнала;
Существуют также определенные требования к RBW для тестирования шума канала.
RBW фактически представляет собой полосу пропускания внутреннего фильтра анализатора спектра (это полоса пропускания фильтра ПЧ на уровне 3 дБ). Установив его размер, можно определить, можно ли разделить два близко расположенных сигнала.
Его настройка влияет на результат теста. Показание является точным только тогда, когда полоса разрешения больше или равна рабочей полосе пропускания
Принцип настройки:
RBW:
Общий принцип заключается в том, что полоса разрешения измерительного filter) должен быть равен эталонной полосе пропускания.
Но для повышения точности, чувствительности и эффективности измерения полоса разрешения может отличаться от эталонной полосы пропускания.
VBW:
Полоса пропускания дисплея, по крайней мере, такая же, как ширина полосы разрешения, предпочтительно в 3-5 раз больше ширины полосы разрешения. Полоса видеосигнала (VBW) отражает полосу пропускания видеоусилителя между детектором огибающей и аналого-цифровым преобразователем в измерительном приемнике.
Изменение настройки VBW может уменьшить количество колебаний шума от пика к пику, улучшить разрешение и частоту повторения измерения сигнала с более низким отношением сигнал/шум, а также легко найти слабые сигналы, скрытые в шуме.
.
Беспроводная передача 433 МГц VS 2,4 ГГц VS GPRS
Благодаря характеристикам высокой чувствительности 433 МГц, сильной дифракции и сильной помехоустойчивости, он очень подходит для интеллектуального считывания показаний счетчика, удаленного дистанционного управления, уличного фонаря. управление и другие схемы стабильной передачи небольшого объема данных и на большие расстояния.
Конечно, с развитием, чтобы восполнить недостаток низкой скорости передачи и меньшего количества передаваемых данных на частоте 433 МГц, появились модули с непрерывными характеристиками передачи.
В то же время, чтобы удовлетворить рыночный спрос, появились и беспроводные модули, поддерживающие полнодуплексный режим на частоте 433 МГц.
Для короткого расстояния связи 433 МГц можно увеличить за счет увеличения мощности, а выбор антенны с высоким коэффициентом усиления также может увеличить расстояние связи. Поэтому текущие продукты на базе 433 МГц стабильны и разнообразны.
2.4G имеет преимущество высокоскоростной сети, поэтому он очень подходит для беспроводных дверных замков, умных домов, мониторинга безопасности и других мест, где требования к расстоянию не высоки, но различные устройства в локальной области используются гибко.
Из-за быстрого развития портативных и носимых продуктов требования к использованию батареи и низкому энергопотреблению являются относительно строгими. 2.4G имеет большие преимущества в области низкого энергопотребления, поэтому он очень подходит для портативных, носимых и маломощных устройств. ограничено, это точка прорыва для продуктов 2.4G, которые могут автоматически определять помехи и переключать частоты.
GPRS связан с сетью в окружающей среде (в основном покрытой), поэтому по сравнению с 433M и 2.4G в основном нет ограничений по расстоянию.
Он в основном используется в промышленной сфере, подходит для мобильных комплексных приложений, таких как промышленный контроль, дистанционный мониторинг, дистанционное считывание показаний счетчиков и интеллектуальный транспорт.
