Содержание

Антенна Харченко для 4G модема Yota


Добрый день. Люди, живущие в частном доме, часто сталкиваются с проблемой отсутствия качественно интернета. ADSL сейчас мало где используется, да и скорость оставляет желать лучшего. Особенно проблематично если дом новый и телефона нет, тогда придется тянуть провод ради не очень быстрого интернета. А если и есть телефон, не факт, что линия, проложенная уже давно, подойдет для интернета. Оптоволокно тянуть дорого. Некоторые складываются с соседями и тогда затраты могут стать приемлемыми. Однако не всем нужен хороший интернет. Остается мобильный интернет. Технология 4G максимально позволяет достичь 150 Мбит\сек, но для такой скорости нужен качественный прием сигнала. Не всегда встроенной антенны (точнее двух) модема достаточно для этого. Итак, сегодня мы будем изготавливать антенну Харченко для 4G модема Yota. На данный момент в продаже имеются модемы YOTA 4G LTE WLTUBQ-108.

Нам необходимо:
- YOTA 4G LTE WLTUBQ-108
- Медный провод сечением 2.

5 мм
- Лист железа
- Коаксиальный провод сопротивлением 75 Ом, тонкий
- Пигтейл двойной с MS156 на SMA Female
- Разъем SMA Male
- Дрель
- Сверло 3 мм
- Пластиковая трубочка или любой диэлектрик
- Паяльник
- Припой, канифоль
- Термоклей
- Хомутики
- USB удлинитель

Шаг 1 Подготовка модема.
Перед началом изготовления антенны, стоит подключить модем к компьютеру. Зайдя в настройки модема по адресу 10.0.0.1, записать значения SINR/RSRP. Делать это надо для сравнения изменения уровня сигнала, после подключения антенны. Модем разбирается достаточно легко. Необходимо чем-нибудь острым, например, шилом или ножом, поддеть и вынуть верхнюю крышку. Делать это надо очень аккуратно, так как под крышкой находится встроенная антенна. Главное не повредить ее. Снимаем крышку:

Далее держим модем за USB разъем одной рукой, а второй снимаем вверх корпус модема:

И с обратной стороны он выглядит так:

Наш модем поддерживает технологию MIMO. MIMO (Multiple Input Multiple Output, множественные входы, множественные выходы) — технология пространственного кодирования сигнала, благодаря которой можно увеличить полосу пропускания канала. При использовании этой технологии, для передачи данных используются две или более антенны и столько же антенн для приёма. В нашем случае у нас две антенны. Для каждой антенны свое гнездо:

Одно гнездо находится в верхней части модема, второе сбоку справа. Оставлять модем открытым нехорошо, поэтому прикладывая корпус к модему, вымеряем места отверстий под гнезда, и сверлим сверлом диаметром 3 мм:

Вымереть точно достаточно сложно. Просверлив отверстия надеваем корпус на модем и смотрим совпадают ли отверстия с гнездами. При необходимости увеличиваем отверстия ножом в нужном направлении. Убедившись, что отверстия совпадают с гнездами, надеваем корпус и закрываем верхнюю крышку.

Антенну будем подключать к специально подготовленным гнездам. Для этого нам необходим переходник. С одной стороны, которого будет два разъема MS156 (подключаем одну антенну к двум гнездам), с другой стороны высокочастотный разъем SMA Female. Его можно заказать на aliexpress или купить в магазине радиодеталей:

Подключаем пигтейл к модему:

На этом откладываем, на время, модем в сторону.

Шаг 2 Расчет антенны.

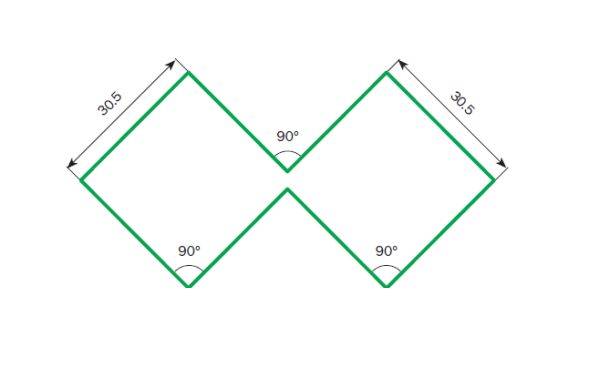

Вариантов антенн достаточно много. На мой взгляд наиболее эффективная и простая в изготовлении - Антенна Харченко. Она названа по фамилии инженера, разработавшего и описавшего конструкцию этой антенны – Харченко К.П. Вибратор антенны будем изготавливать из медной проволоки сечением 2.5 мм. Можно использовать провод сечением 2 мм. Провод легко купить в электрике. Перед изготовление антенны изоляцию провода стоит снять. Вибратор состоит из двух квадратов, соединенных в одной из их вершин и с разъединенными сторонами. Провод антенны припаивается в точках соединения квадратов. Входное сопротивление антенны близко к 50 Ом. Я выбрал 75-Омный кабеле, хотя она также хорошо согласуется и с 50-Омным коаксиальным кабелем. Длина сторон квадратов равна λ/4, где λ - длина волны. В нашем случаем это 115 мм. Изготавливаем вибратор по следующей схеме:

Где:
Центральная частота f: 2600 МГц

Волновое сопротивление антенны ρ: 50 Ом
Длина волны λ: 115 мм
Размер L1 (внешняя сторона квадрата): 28.9 мм
Размер L2 (внутренняя сторона квадрата): 27.6 мм
Размер L3 (общая длина рамок): 81 мм
Размер L4 (ширина рамок): 40.5 мм
Размер L5 (промежуток в месте подключения): 1.7 мм
Расстояние вибратор-рефлектор D: 13.2 мм
Размер B (ширина рефлектора): 115 мм
Размер H (длина рефлектора): 115 мм
Диаметр проволоки вибратора: 2.5 мм
Общая длина проволоки (с запасом на повороты): 237.9 мм

Шаг 3 Собираем антенну.
Припаиваем провод к вибратору. В итоге должно получиться так:

Рефлектор можно изготовить практически из любого металлического листа. Также возможно изготовление сетчатого рефлектора. Я выбрал и вам рекомендую изготовить его из металла от старого системного блока компьютера. Толщина достаточная, а покрытие отлично помогает. Вырезаем квадрат со стороной 115 мм. Можно вырезать и больше, я указываю минимально необходимую сторону квадрата. В центре делаем отверстие 6 мм. В углу рефлектора так же проделываем 6 мм отверстие для крепления антенны. Затем берем небольшую пластиковую трубку или трубку из любого диэлектрика. Отрезаем от нее 13 мм и, используя термоклей, крепим, получившуюся деталь, в центре рефлектора, так, чтобы отверстия рефлектора и трубки совпадали:

Продеваем провод с припаянным вибратором в центральное отверстие рефлектора. При помощи термоклея фиксируем вибратор. Перед установкой хорошо продумайте место установки. Антенну нужно расположить так, чтобы вибратор располагался горизонтально. Также ее надо повернуть вибратором в сторону приёмной вышки. Антенну лучше расположить внутри помещения. Если планируете использовать снаружи, стоит позаботься об гидроизоляции антенны. Я закрепил антенну на откосе окна на улице. Чтобы на нее попадало как можно меньше дождя и снега, закрепил ее в верхней части. Таким образом она находится, как бы, под козырьком:

Не забудьте просверлить отверстие в раме окна и продеть в него провод.

Шаг 4 Подключаем антенну к модему.
На конец провода устанавливаем разъем SMA Male. Средний контакт необходимо припаять, внешняя оплетка фиксируется металлической трубкой, изолируем термоусадкой или изолентой:


Пигтейл держится не очень устойчиво в гнездах модема. При малейшем движении разъемы пигтейла выпадают из гнезд. Поэтому стоит изготовить небольшой постамент для модема. Такой постамент удобен и без антенны. Можно просто его поставить на подоконник или шкаф, и сигнал уже будет лучше, чем если бы модем торчал где-нибудь сзади системно блока. Из фанеры вырезаем квадрат со стороной 10 см. И небольшой прямоугольник 2 х 3 см. Скручиваем их как показано на фото. К прямоугольнику, используя хомутик, крепим один конец USB удлинителя. Насчет удлинителя, стоит выбирать удлинитель с проводом потолще и длиной не больше 70 см. В более длинных будут большие потери, и модем может не запуститься из-за недостаточного питания. Также большие потери будут в слишком тонких проводах. Ставим модем в разъем удлинителя, вставляем пигтейл и фиксируем провод пигтейла еще одним хомутиком. Таким образом мы исключим случайное отключения антенны:

Подключив антенну к модему, а модем к компьютеру, заходим в настройки модема по адресу 10.0.0.1. Ориентируясь на показатели SINR/RSRP находим лучшее место для антенны.

SINR — Показатель характеризующий соотношение шума (помех) и уровня сигнала. Для стабильной передачи данных, значение показателя должно быть больше 2.
RSRP — Показатель характеризующий качество сигнала с базовой станции. Чем выше это значение, тем лучше связь. Достаточным считается значение показателя от -110 и выше.
Для сравнения приведу свои показатели. Без антенны значения следующие:
SINR 7, RSRP -112.
После подключения данной антенны показатели стали:
SINR 15, RSRP -92.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельная 3G антенна. 3G антенна Харченко.

Здравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют

антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант 3G антенны собранной на спутниковой антенне.

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой – одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Теперь подробнее о кабеле. В инструкции использовался коаксиальный кабель 75 Ом. Однако

волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги изготавливают печатные платы.  Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Для оплётки:

Устройство согласования в сборе:

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.

3G или 4G антенна своими руками

 Многие покупатели нашего интернет магазина интересуются антеннами для различных модемов и роутеров. Причем, некоторые клиенты, покупая 3G или 4G модем, спрашивают можно ли сделать антенну своими руками и насколько она будет эффективна, а также, какая конструкция оптимальна.

 Мы решили удовлетворить любопытство покупателей и свое собственное, насколько возможно собрать 3G или 4G антенну своими руками. Причем, постарались сделать это из подручных и общедоступных материалов, который любой сможет найти у себя дома или в строительном магазине.

 В интернете довольно много различных расчётов конструкций и калькуляторов для всевозможных диапазонов частот, мы выбрали две антенны которые будем делать, это антенна Харченко и спиральная. Точнее сказать нами была выбрана антенна Харченко,  не в с классическим двойным квадратом и плоским рефлектором, а модификация от Тревора Маршала. Отличие заключается в том что у Маршала рефлектор нужно изготовить с загнутыми на 90° "губками". Учитывая то что мы планировали сделать антенну в корпусе который будет защищать проволочный биквадрат от внешнего воздействия, то конструкция Маршала нам подходила лучше.

 Спиральную же антенну мы планировали сделать по классической схеме и стандарному расчёту из интернета. Рефлектор делали круглым с отверстиями для уменьшения парусности.

 Итак, начнем с антенны Харченко-Маршала.

Конструкция корпуса антенны Харченко-Маршала - для 3G и 4G

 Корпус мы решили изготовить из цельного листа оцинкованной стали, на котором сделали необходимые прорези для изгибов.

 Также, стоит отметить что для герметичности корпуса была несколько изменена конструкция Маршала, т.е. стандартные "губки" которые загнуты на 90° оставлены, но при этом добавлены еще две стенки будущей конструкции коробки, которые загнуты на 45°. В итоге получилась "ванночка" в которой будет размещен основной элемент антенны, т.е. вибратор (двойной квадрат).

 Далее необходимо изготовить сам элемент антенны, т.е. Би квадрат. Ниже представлена таблица с расчётом данной конструкции корпуса и вибратора под частоту 2100 мГц для 3G операторов Украины (Киевстар, Vodafone, Lifecell):

Центральная частота f 2045  МГц
Длина волны λ 146.6  мм
Размер A (внешняя сторона квадрата) 37.8  мм
Размер B (внутренняя сторона квадрата) 37.3  мм
Размер D (длина вибратора) 106.8  мм
Размер C (ширина вибратора) 53.4  мм
Промежуток в месте подключения 1. 9  мм
Размеры рефлектора 147x147  мм
Высота губок рефлектора 35  мм
Диаметр проволоки 1.9  мм
Общая длина проволоки 316  мм
Расстояние вибратор-рефлектор 17.9  мм



 Вот что у нас получилось после изготовления корпуса и двойного квадрата:

 Элемент антенны согласно схеме нужно изготовить из проволоки диаметром 1.9 мм, но мы использовали медную жилу из электрического кабеля диаметром 2 мм.

 Также мы закрепили основной элемент на трех пластиковых полосках и для верности, места крепление промазали силиконовым герметиком.

 Естественно, все швы и соединения корпуса были тоже загерметизированы, а в роли соединений были использованы алюминиевые заклепки.

 Дальше планировалось окрасить корпус, сделать крепеж для мачты и придумать крышку из пластика для передней панели. Но тут решили произвести тесты по сигналу в сравнении с заводской антенной волновой канал от Rnet с коэффициентом усиления 21 Дб.

 Стоит отметить что расчетный коэффициент нашей антенны при идеальной сборке должен был составить 11-12 Дб и сравнивать данные антенны было не совсем справедливо. Но дело в том, что множество пользователей интернета, описывая антенну Харченко, преподносят ее как самую мощную и чуть ли не запрещенную.... Поэтому было принято решение произвести замеры сигнала именно в сравнении с антенной типа волновой канал.

 Результаты тестирования показали следующее:

Наша антенна Харченко в действии показала такой результат по сигналу.

Тест скорости с нашей антенной

Далее представлены снимки экрана которые сделаны в том же месте с антенной волновой канал заводского производства - 21Дб Rnet.

Замер сигнала с антенной 21Дб

Измерение скорости с антенной 21Дб

  По результатам тестированя было принято решение отбросить идею по "изобретению велосипеда", т.е. сборке 3G антенны (или 4G) своими руками, потому что заводской вариант однозначно показал более качественные данные.

 Еще одна попытка расчета и сборки антенны была предпринята другой группой сотрудников. Здесь уже решили собрать более сложный вариант конструкции, а именно антенну спирального типа.

 Визуально она получилась более внушительной и корпус был доведен до испытательного уровня. К сожалению по некоторым причинам не сохранилось фотографий и деталей конструкции, но в принципе схему сборки спиральной 3G антенны можно с легкостью найти в сети интернет.

 По итогам тестирования оказалось что Спиральная самодельная антенна очень привередлива к точности изготовления, в отличии от антенны Харченко, где погрешности допустимы.

 Результаты замеров сигнала оказались также не впечатляющими в сравнении с заводскими вариантами.

 В заключении можно сказать что сборка антенны своими руками вполне возможна, но в сравнении с уже существующими в продаже образцами, такие антенны будут существенно уступать по качеству. К примеру по коэффициенту усилению антенна Харченко может конкурировать с панельной антенной от Rnet. Но стоит учитывать также то насколько точно изготовлена антенна. Те 12 Дб которые указаны в расчетах, могут быть существенно меньше из-за неточности изготовления антенны при ручной сборке.

 Если у Вас достаточно небольшое расстояние до базовой станции и Вы распологаете приличным количеством времени, то можно попробовать изготовить один из вариантов указанных в данной статье. Но все же, наш магазин рекомендует использовать для качественного интернета 3G или 4G заводские антенны где пользователю нужно только закрепить антенну на мачте, подключить коаксиальный кабель и настроить ее в нужном направлении. После этого остается только наслаждаться качественным интернетом.

 Антенны, рекомендуемые инженерами AiZone, для получения качественного интернета:

3G антенны - 2100 мГц.





4G антенна - 1800 мГц





Антенна для 3-4G модема


Удобным устройством для выхода в интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G, и более современной технологии 4 поколения.

Разница в технологии 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 Мб/сек., в то время как 4 поколение предлагает скорость передачи до 100 Мб/сек. Технически существует разница в частоте передачи и в ряде других параметров общетехнического плана. В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Теле2, представляют технологии как GSM, 3G, так и 4G модема. Техническое обеспечение 3G и LTE различается, поэтому 4G имеет свою частоту работы.

Зависимость интернет-соединения по технологии 3G от множества факторов приводит к тому, что зачастую требуется использовать усилители сигналов. Что говорить о 4G LTE соединении, которое ещё более требовательно к качеству сигнала.

Интернет

Общие принципы усиления сигнала

Существует несколько способов увеличить мощность сигнала и создать стабильное соединение:

  • Установить USB-модем как можно ближе к передающей станции, поднять его выше, поднести к окну;
  • Купить систему усиления сигнала, выпускаемую промышленными способами;
  • Создать приёмную внешнюю антенну самостоятельно, используя для этого подручные материалы, жесть от банок пищевых продуктов или медный провод в биквадрате Харченко.

Самодельный рефлектор

Усилитель сигнала работает по следующей схеме:

  1. Внешняя антенна 3 g для модема улавливает слабый сигнал от передающей станции мобильной связи;
  2. Сигнал поступает на репитер, при его наличии;
  3. Усиленный сигнал с репитера поступает на модем.

Необходимо отметить, что при изготовлении антенны своими руками репитер, как правило, не используется. Как сделать антенну? Об этом ниже.

Важно! На качество сигнала оказывает влияние длина кабеля от компьютера до модема. Чем этот провод короче, тем лучше приём.

Виды антенн

Для использования в качестве рабочих материалов подходят разные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях прекрасно показали себя банки из-под кофе. Кабель показано применять телевизионный, высокочастотный. Антенна для 3g модема своими руками – это легко, но затраты времени и труда пропорциональны её эффективности.

Намотка антенны

Виды исполнения:

  • Усилитель из обычной жестяной банки из-под кофе или консервов, вывешенной на высокочастотном кабеле за оконный проем. При этом на сам модем накручивается 3-4 витка проволоки. Недостатками являются непрезентабельный вид и громоздкость, с другой стороны баночная антенна для модема непритязательна и проста в изготовлении;
  • Использование жестяной банки в качестве рефлектора, в этом случае в качестве антенны используется банка из-под пищевых продуктов из белого металла. В боковой стенке банки проделывается отверстие точно по сечению коробки модема. После чего модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем соединяется с ноутбуком или компьютером с помощью кабеля. Этот вариант антенны 3g своими руками более эффективный, чем вышеописанный, может дать до 20% прироста;
  • Использование в качестве рефлектора спутниковой тарелки. Достаточно интересный способ, но требующий достаточно долгого и нудного настраивания расположения модема относительно фокуса тарелки. Кроме того использовать тарелку в качестве телевизионной уже не получится, так как в случае установки модема ее необходимо направить в сторону станции. В этом случае обязательна изоляция модема от воздействия внешней среды. Метод сложный, но в случае видимости передающей станции, куда ее достаточно направить, выдающий превосходный результат;
  • Использование направленной антенны 3 g – это может быть как самостоятельно выполненная антенна, так и телевизионная, расчёт этой схемы антенны сложен, поэтому рекомендуется применение антенны для 3g заводского изготовления. Можно разобрать штыревую антенну и использовать части от неё. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
  • Использование биквадратной антенны. Антенна Харченко известна с 60-х годов прошлого века. В плане качества и эффективности хорошо показала себя во время своей долгой службы. Антенна Харченко для 3g модема состоит из двух незамкнутых ромбов, состыкованных между собой одним углом. Позади рамы располагается рефлектор, который можно выполнить из листа жести или медного сплава. Самодельная 3g антенна великолепно показала себя в плане эффективности и затрат на изготовление. Расположение антенны: чем выше, тем стабильней сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны подбирается опытным путём. Направлять антенну придётся вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре джи.

Модем в банке

Важно! При пайке учитывайте особенности металла, так большинство современных кабелей достаточно плохо паяются, но зато есть отличной конструкции фидеры, паять которые легко и просто. Не забывайте, что в разных случаях их использование облегчит жизнь.

Соединение антенны с модемом

Для соединения антенны и коннектора лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабель лучше всего посредством пайки, этим достигается необходимая плотность соединения.

Существует несколько вариантов подключения модема к внешней антенне:

  • Соединить коннектор с антенной можно простейшей намоткой витков оголённого провода на корпус модема – не самый удачный, но зато очень быстрый вариант;
  • Создание высокоэффективного съёмного соединения, в этом случае нужен лист медной фольги, который аккуратно оборачивается вокруг коннектора и размечается с небольшим нахлестом. После чего полоска фольги пропаивается по длине и запаивается одна торцевая часть. К этому чехлу сверху припаивается кабель, идущий от антенны. Сверху, на расстоянии 5 мм, припаивается ещё одна полоска фольги, служащая экраном. Эффективность такого соединения USB-модема и антенны будет гораздо выше, чем намотка провода на модем. Это достаточно хорошая система подключения, возможно лучшая;
  • Самым эффективным будет вариант использования стандартного переходника на антенну, но, к сожалению, этот способ подойдёт только для такого коннектора, в котором есть возможность подключения внешнего усилителя.

Важно! Необходимо отметить, что при навыках пайки тонких деталей, можно разобрать сам модем и припаять вывод антенны напрямую к внутренней антенне. Тест этого метода показывает значительное улучшение сигнала. Но этот способ не рекомендуется применять без достаточного навыка работы с микросхемами.

Вход антенны

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц. Исходя из необходимого расчёта, общая схема антенны 3 g состоит из двух ромбов, соединённых центральной спайкой. Размеры стороны ромба составляют 35 мм, диаметр медного провода – 2-4 мм, внешний угол ромба – 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками делается достаточно легко, относительная сложность заключается только в расчёте параметров и поиске необходимых материалов. Именно эта антенна 4g показана всем любителям сёрфинга в интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, нарезаем проволоку. Для выгибания рамки антенны и удобства её пайки можно сделать простейший кондуктор, для этого необходима схема. По транспортиру и линейке размечаем деревянную доску по схеме, под необходимые размеры. Вбиваем 4 гвоздя или самореза по углам ромба, после чего навиваем на них распрямлённую проволоку.

Расстояние между нижней и верхней рамкой в месте соединения должно быть не более 3 мм. В это место припаиваем конец высокочастотного кабеля, прикрытый фидером. Наличие фидера позволит без проблем припаять провод к рамке, так как большинство современных проводов достаточно сложно припаять обычными методами.

Соединение кабеля и антенны

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина медной фольги или фольгированного текстолита. Это рефлектор. Для того чтобы выдержать постоянное расстояние между рамкой и дефлектором, в месте соединения устанавливаем диэлектрическую прокладку или штырь необходимой толщины. К ней крепим рамку и дефлектор. Не забываем об изоляции штыря. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях возможно добавление третьего и четвёртого ромба в антенну для улучшения очень слабого сигнала.

Так как основная  часть работы устройства будет проходить на улице под воздействием дождя, ветра и перепадов температуры, перед использованием его стоит покрыть слоем нитролака. Это обезопасит рамку и рефлектор от воздействия влаги.

Антенна Харченко

Рекомендуется! В частных случаях вместо проволоки применять медные пластины, так как они лучше принимают сигнал.

При необходимости параметры рассчитываются под необходимую частоту. Расчёт антенны не представляет труда. В настоящее время достаточно онлайн-калькулятора для расчёта параметров биквадрата для 4g модема. После чего соединяем кабель с модемом по рецепту, и усилитель готов.

Видео

Оцените статью:

LTE антенна своими руками: стандарты и условия конструирования

LTE вещь новая для народа, сперва оценим логически, что в стандарте реализовано, затем перейдем к чтению литературы. Главное отличие технологии – повышение скорости передачи информации интернет-соединения. При тестовой работе LTE в Бишкеке скорость загрузки составила 20 Мбит/с. Потому, что лимит установлен, дабы не перегрузить сеть. Удивитесь, в исходном состоянии (начало 90-х годов ХХ века) LTE не считался цифровым. Протокол определенно противоречил спецификации 3G, сотовые операторы упорно отказывались признавать. Группа компаний, имевшая честь внедрить LTE, доработала первый вариант, тогда Yota стала пытаться покрыть новым стандартом сперва Беларусь, когда это не получилось – РФ. Может ли быть изготовлена LTE антенна своими руками? Конечно, да!

Стандарт LTE, антенны LTE

Избегаем исследовать дебри LTE. Упомянем простые факты: скорость быстрее повышается методами кодирования информации, способом модуляции. Поляризация почти наверняка линейная, вертикальная (типично сотовой связи). Частоты, принятые LTE, не всегда соблюдаются на практике. Тезис касается России. Перво-наперво выясните у провайдера волну (номер канала), затем начинайте конструирование LTE антенны. Сегодня каждый сотовый оператор ведет вещание. В Астраханской области раздают LTE на антенны два-три. Частоты у всех разные, меняются цифры по регионам, дело катится к тому, что связь станет быстрее и дешевле.

Доводим до сведения новичков: за частоты операторов LTE, равно теле и радио компаний всегда идет война. Диапазон не предоставляется задаром, фирма обязана оплатить. Государству выгодно обилие операторов LTE – каждый отстегивает плату. Не ново, пользующиеся рациями крупные предприятия пополняют казну немалыми суммами. За что платят LTE, сказать сложно, полагаем, дело выглядит следующим образом:

  • Радиоволны вредны человечеству. Безусловно доказанный факт. Понижают иммунитет, провоцируют плохое самочувствие, поднимают температуру тела. Человек чувствует себя совершенно больным, подвергся воздействию излучения радиоволн.
  • Следовательно, организация должна взять контроль, чтобы граждан не облучали. В противном случае население начнет болеть, ничего хорошего не случится. Комитетом является ГРКЧ, подробнее интересующиеся, читайте на здоровье тематические обзоры сети. Организация занимается распределением частот.

Полагаем, взносы, выплачиваемые провайдерами LTE, прочими пользователями радиоканалов, большой прибыли не приносят (извинят редакцию профессионалы, если заблуждаемся). Деньги окупают труд людей, которым нужно платить зарплату, больничные, отпускные… Государство большой прибыли от LTE не получает. Не нужно удивляться, если не получится поймать операторов на одну антенну LTE. Диапазон немалый.

Однако сегодня покажем, как сделать LTE антенну, которая может ловить всех. Придется, конечно, слегка попотеть. Рекомендуем настоятельно почитать литературу, книгу Харченко К.П. 1969 года выпуска про УКВ антенны. Название, быть может, иное, верим, настырные читатели смогут скачать и прочитать сей труд (выложены pdf, djvu версии).

Особенности LTE антенн ограничиваются размерами. Для GSM тоже сгодятся. WiFi лежит выше. Антенна LTE цепляет верхние каналы телевидения, если развернуть, чтобы восьмерка стала стоймя (повернуть на 90 градусов).

Как сделать хорошую LTE антенну

Самодельная LTE антенна может быть обыкновенным стержнем. Предлагаем сделать нечто дельное. Знаете, – некоторые относятся к биквадрату немного свысока. Совершенно напрасно. В книге Харченко пишет: при умелом конструировании изделие способно принимать волны с перекрытием диапазона в 2 – 2,5 раза. Давайте теперь посмотрим, что с LTE на территории России. Вещают многие… забирают разные частоты, заглянем в Википедию, чтобы не проводить серьезного исследования, попытаемся определить параметры создания технического задания.

Каждый сотовый оператор не стремится помогать конкурентам. LTE антенна КР – 14 – 2050 – JG, коэффициент усиления составляет 14 дБ в диапазоне 1900 – 2200 МГц. КСВ не поднимается выше 2. Ну, и? Теперь загляните в труд Харченко, сравните биквадрат с магазинной антенной. Еще думаете, что не нужно ничего собирать своими руками? Будут проблемы с подключением, оборудование лишено выходов под внешние антенны. Придется курочить модемы (отдельный разговор), изыскивать иные методики сопряжения оборудования. Что у антенны Харченко хорошо,  согласование проводится относительно просто. Приступим к рассмотрению конструкции.

В десятый раз портал ВашТехник поминает добрым словом антенны Харченко. Попробуем еще раз…

  1. Представьте шахматную доску. Испещрена полями белого, черного цвета. Причем соседними всегда являются противоположные оттенки. Для черной клетки только по диагонали может найтись соседняя черная.
  2. Теперь возьмем маленькое поле 2 х 2 клетки. Два поля белых, два – черные. Уберем черные поля. Осталось два квадрата, соприкасающихся одной вершиной друг с другом. Проложим по периметру этой фигуры проволоку.
  3. В центральной части, где квадраты соприкасаются, проволока не должна пересекать себя. В этом месте две стороны фигуры сближаются, не касаются друг друга. Проволока в месте начала спаивается с концом.
  4. Получена биквадратная антенна. Питающий кабель подходит в центральной части, где две стороны фигуры максимально сближаются. Само расстояние не критично, берут равным 1 – 2 мм. Никакого электрического контакта.
  5. Требуется добавить экран – ставится плоская металлическая пластина параллельно биквадрату на расстоянии 0,175 максимальной длины волны диапазона (минимальная частота). Увеличивается усиление, уменьшается уровень помех, отсекается половина сферы приема.

Давайте обсудим полученное изделие. Настоящая антенна Харченко образована тремя контурами. Приводим рисунок оригинального издания 1969 года, надеемся, автор не будет против вопиющего нарушения copyright. Как видите, указаны размеры относительно максимальной длины волны (минимальная частота).

Если верить Харченко, коэффициент перекрытия диапазона составит порядка 2 (до 2,5).Нигде в области КСВ не будет больше 2. Обратите внимание, восьмерка стоит вертикально. Поляризация будет горизонтальной. Харченко предлагал использовать конструкцию, ловя телевещание, авторы хотят приспособить принимать связь. Биквадрат кладите набок.

Как соединять контуры, сказать сложно, автор медлит показывать… Из рисунка следует: верхний наибольший квадрат переходит в нижний наименьший, и наоборот. Средний замыкается сам на себя. На контактных площадках три контура собираются шиной, запитываемой кабелем. Следует из рисунка, по тексту нуль пояснений. Взяв читателями, обращаемся к поисковику, не любим нерешенных вопросов… Вот что удалось выяснить.

Вопросы конструирования LTE антенны Харченко

По теории, которую в книге непросто найти, диаметр проволоки рамки должен составлять 0,016 – 0,02 максимальной длины волны. Для частот телевидения времен СССР составило:

  1. 1 – 5 (49 – 100 МГц) каналы: 120 – 100 мм.
  2. 6 – 12 (174 – 230 МГц) каналы: 34 – 27 мм.

Провод значительного диаметра разыскать сложно, было предложено заменить круглый проводник плоским. Значительно увеличилась парусность антенны, нельзя назвать положительным фактором, изготовление усложнилось, вес увеличился, материалы стало сложно достать. Применяются три контура. Хорошая новость: будем работать с частотами 750 МГц и выше, проволоку диаметром 6 мм достанет каждый (зачистите ПВ). Вторая добрая весть: нашли способ ведения монтажа. Неведомый автор потрудился переснять из книги рисунки, привел описание процесса на сайте http://chegdomyn.narod.ru/meny/radio/ant-xarchenko.html. Бесплатный домен, поэтому 99%, информация раздобыта жестким энтузиастом.

Авторы поленились переснимать рисунки, добавим пару слов: по бокам монтажной платы укладываются две полукруглые пластины, на которые паяется проволока. По углам (6 штук общим числом выходит) рамки перемыкаются металлическими полосами. Насчет траекторий оказались правы. Следуйте рисунку, не ошибетесь. Изолировать места пересечения провода не принято, антенный канатик вовсе в этом не нуждается.

Сделана антенна для LTE своими руками. Как согласовать, писали в специальном обзоре, который называется Антенна Харченко своими руками. Сегодня любители WiFi широко применяют конструкцию. Иногда помещают железо в пластиковый корпус, отделывая шов силиконовым герметиком, купленным в сантехническом магазине.

Антенна Харченко своими руками для 3G модема из подручных средств

Доступ к мобильному интернету необходим многим людям потому, что он позволяет оперативно решать текущие задачи на значительном удалении от дома. Однако операторы Интернет соединений не всегда могут предоставить качественные услуги своим потребителям по той причине, что надежная связь создается только в зоне уверенного приема, которая ограничена мощностью передатчика, рельефом местности и дистанцией.

Улучшить качество цифрового сигнала и увеличить дальность его приема можно за счет подключения к антенне. Ее не сложно приобрести в магазине или сделать своими руками.

Среди заводских моделей антенн легко найти мощные устройства с повышенными характеристиками. Но довольно часто можно обойтись простой конструкцией, собранной из подручных средств своими руками за счет популярной разработки Харченко. Она по выходным параметрам вполне надежно обеспечивает работу мобильных устройств, создавая усиление до 3÷4 децибелл даже без рефлектора, а с его применением — вплоть до 9.


Содержание статьи

Необходимый инструмент и материалы

Чтобы изготовить антенну Харченко для 3G модема своими руками можно обойтись минимальным набором приспособлений и инструментов, которые имеются практически у каждого домашнего мастера.


Из материалов нам потребуется:

  • отрезок медного провода длиной 30 см, который можно в крайнем случае купить в магазине;
  • небольшой кусок коаксиального телевизионного кабеля от одного до двух метров;
  • пластиковая крышка от бутылки с водой или средств бытовой химии;
  • жесть, фольга или отработавший свой ресурс ДВД диск;
  • линейка, карандаш или маркер для разметки;
  • нож для разделки кабеля;
  • пассатижи или небольшие тиски для изгиба провода;
  • паяльник для припаивания проводов к контактам;
  • клей любой марки для пластмасс — можно изготовить самодельный, растворив на дне стеклянной баночки или стакана обыкновенный пенопласт в бензине АИ-95 либо ацетоне.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.


Основными узлами антенны являются:

  • вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
  • антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
  • узел передачи сигнала с кабеля на вход модема;
  • рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметрРазмер в мм
50 Ом75 Ом
L1, сторона квадрата извне35,835,7
L2, сторона квадрата внутри34,234,4
L3, суммарная длина100,395,5
L4, ширина50,152,1
L5, расстояние в месте пайки2,11,8
D, дистанция между вибратором и рефлектором16,417,4
В, ширина рефлектора143143
Н, длина рефлектора143143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон.

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.


Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.


Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора.

Как собрать антенну Харченко для 3G модема

Изготовление вибратора

Основное внимание необходимо сосредоточить на качестве исполнения габаритов — обеспечить максимальную симметрию конструкции. Для этого важно все грани квадратов выполнить совершенно одинаковыми, что можно сделать за счет:

  1. предварительной разметки проволоки маркером;
  2. использования контрольного шаблона определенной длины.

При первом способе пассатижи устанавливают на разметку провода и изгибают последний руками под углом 90 градусов, контролируя выгиб по угольнику.


Для второго метода необходимо откусить часть проволоки по размеру, чуть большему стороны квадрата, как показано на фотографии, а затем подточить его напильником до контрольной величины.

Подготовленный шаблон вместе с проволокой укладывается в губки пассатижей так, чтобы один конец вместе с проводом упирался в твердую поверхность, а второй совпал с выходной плоскостью губок (позиция №1).

Далее усилием руки выгибают вибратор, используя контрольный образец для каждой стороны квадрата (позиции 2 и 3).

Когда проволока окончательно выгнута, то ее оставшийся кусок удаляют бокорезами.


Делается контрольный замер граней, обеспечивающий симметрию конструкции и расположение всех сторон в одной плоскости с контролем по линейке.

Подключение кабеля и рефлектора

По центру крышки от пластиковой бутылки просверливаем дрелью или вырезаем ножом плотное отверстие по диаметру кабеля и вводим его конец. Затем разделываем, оголяя центральную жилу с экраном для залуживания и пайки.


Подключение проводов самодельным паяльником «Момент» показано на очередной фотографии.


Когда пайка закончена, то крышку надвигают по кабелю на вибратор. Прочность их соединения можно усилить за счет клея и создания небольших пропилов надфилем в пластике пробки.

DVD диск через центральное отверстие вставляется в кабель и просто приклеивается к торцевой стороне пробки. В нашей конструкции рефлектор и вибратор не имеют между собой электрического контакта.

Способы передачи 3G сигнала с антенны на модем

Собранный нами антенный вибратор совместно с рефлектором обеспечивают нормальный прием электромагнитной волны 3G сигнала по воздуху от передатчика и направляют его энергию по коаксиальному кабелю. Далее остается уловить его модемом.

Этот вопрос можно решить двумя путями:

  1. создать непосредственное металлическое подключение проводов коаксиального кабеля прямо к плате модема;
  2. использовать созданную антенну Харченко в качестве промежуточного звена усиления и с ее помощью осуществить передачу принятого сигнала на встроенную антенну модема.
Способ передачи информации по проводному каналу

Здесь могут использоваться два варианта, когда на модеме:

  1. имеется разъем для подключения к внешней антенне;
  2. или его нет.
Вариант №1

Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Для прямого подключения выхода от коаксиального кабеля к плате модема потребуется не только разборка последнего, но и припаивание центральной жилы с экранной оболочкой к дорожкам микросхемы.

Эту сложную техническую работу необходимо выполнять точно, безопасно и с соблюдением технологии. К ней можно приступать только при наличии соответствующего опыта. Иначе модем может выйти из строя, тогда его придется приобретать заново.

Чтобы предотвратить такие случаи дальше эту тему не развиваем.


Опытный мастер, умеющий работать с электронными микросхемами, решит этот вопрос самостоятельно, а всем остальным предлагаем пойти по другому пути.

Способ передачи информации по беспроводному каналу

Для осуществления этого метода на выходные концы коаксиального кабеля припаивают электроды, которые работают генераторным узлом, излучают принятую и усиленную электромагнитную волну непосредственно на антенну модема.

Делаем любой ниткой один виток по наружному периметру корпуса модема и замеряем его длину линейкой. У меня получилось 70 мм. Добавляем 5 мм и вырезаем из медной фольги или жести от консервной банки две полоски длиной 75 мм и шириной 45 и 27.

Широкую пластину для центральной жилы изгибаем по форме модема, а для экрана — полуокружностью и припаиваем их к антенне Харченко.

Обращаем внимание на отсутствие электрического контакта с созданием воздушного зазора между ними.


В противном случае, как показано на фотографии, возникает короткое замыкание выходных цепей, которое в домашней электропроводке отключает автоматический выключатель, а в нашем случае сигнал с антенны будет блокирован и на модем не пройдет.

Электроды самодельной антенны Харченко следует развести на небольшое расстояние и сориентировать их так, чтобы они генерировали и направляли принятый электромагнитный сигнал на встроенную антенну модема. Их оптимальное положение можно подобрать опытным путем.

Упрощенная конструкция электродных концов

Вполне допустимо разделать кабельный конец со стороны модема около 10÷15 см и центральную жилу обмотать по периметру корпуса, а к экрану припаять загнутую полоску жести порядка 7÷9 см.

Заключительные операции

Остается вставить 3G модем в гнездо ноутбука. А затем проверить качество связи.


До подключения самодельной антенны он был очень слабым с активной самой маленькой полоской индикатора.


Применение простой конструкции антенны Харченко позволило значительно усилить его величину до хорошего уровня приема.


Интересные идеи для изготовления подобной конструкции с рефлектором показаны в видеоролике владельца Самоделки Рунета “Антенна для 3G модема своими руками”. Только отнеситесь к ним критически, как и многим другим рекомендациям в интернете.

Сейчас у вас самое благоприятное время задать вопрос в комментариях или поделиться статьей с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

3G 4G антенна с радиусом действия более 30 км


Проживая далеко от вышек мобильных операторов бывают проблемы с покрытием. Имеющийся сигнал не позволяет даже звонить, не говоря о приеме 3G и 4G интернета. Подобные проблемы легко решаются, если собрать мощную антенну. Сделать это можно из дешевых материалов. Антенна способна улавливать сигнал даже за 30 км от вышки.

Материалы для антенны


Для сборки потребуется:
  • шпилька цельнорезьбовая М6 или М8 длиной 140 мм;
  • гайки под шпильку – 12 шт.;
  • тонкая жесть из любого металла;
  • коаксиальный кабель длиной до 12 м – 2 шт. ;
  • разъем Pigtail с переходником – 2 шт.;
  • F разъем для ТВ кабеля – 4 шт.

Необходимая теория


Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту.






При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети не удалось найти оператора для 3G и никакой информации о его частоте нет, тогда лучше делать антенну под параметры 2100 МГц, так выше вероятность уловить сигнал.

Процесс сборки антенны


Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.


Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.


Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.


Если нет гнезда.

Настройка



Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Смотрите видео


Подробные испытания и изготовления антенн смотрите в видео

Делаем самодельную 3g антенну для дальнего приема. Антенна Харченко: расчет и изготовление

Современная жизнь без доступа в Интернет уже немыслима. Но провайдеры не всегда могут предоставить своим клиентам качественную линию связи, ведь надежная связь возможна только в зоне уверенного приема. А это, в свою очередь, ограничено мощностью передатчика, расположением местности (в низинах сигнал неопределенный), а также расстоянием.Повысить качество сигнала и расширить диапазон его приема можно подключив к антенне Харченко для 3G или 4G.

При соответствующих настройках эта антенна одновременно является усилителем и приемником. Изобретатель и ученый Харченко предложил использовать этот биквадрат в качестве антенны. Биквадрат - это подвид рамочных антенн , которые в первую очередь относятся к зигзагообразным.

К.П. Харченко предложил это устройство в качестве антенны в середине прошлого века (1961 г.) для использования в качестве приемника телевизионных передач.Для этого есть веская причина: это исторический, зафиксированный факт, что, настроив свою антенну на частоту 14 мегагерц и задав ей необходимое положение, ученый получил сигнал из Америки.

Теперь усилитель сигнала мобильной связи и интернета можно без проблем купить в специальных магазинах или сделать антенну Харченко своими руками.

Среди заводских моделей антенных усилителей легко найти мощные устройства с высокими характеристиками.Но довольно часто можно обойтись простой конструкцией, которую несложно собрать из подручных средств своими руками. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя прирост приема сигнала до 3-4 дБ даже без использования рефлектора и с его введение - до 8-9.

Для создания антенны Харченко для 4G-модема своими руками, а также для усиления сигнала 3G можно обойтись самым маленьким набором устройств и устройств, который есть у любого домашнего мастера. Потребуется:

Если нет клея, можно сделать самому. Для этого на дне стеклянной посуды растворите обычный пенопласт бензином или ацетоном.

Устройство и оптимальные габариты

Как известно, модем 4G работает на частоте 2100 МГц. Это эквивалентно длине волны 143 миллиметра. Сейчас еще есть модели, созданные на 900 МГц, и те, которые используют составной заказ, но они уже теряют актуальность.

Ключевые компоненты усилителя:

  • вибратор - на нем индуцируются волны магнитоэлектрических колебаний, которые посылает передатчик провайдера 4G;
  • антенный провод с согласующим элементом, который передает индуцированный радиосигнал от вибратора;
  • блок передачи сигнала с провода на вход модема;
  • отражатель, исключающий прерывания сигнала и отражающий шум - он нужен для увеличения мощности приема.

Важно обращать внимание на тип используемого металла. Для усилителя обычно используется медь или алюминий. В бытовых условиях, учитывая небольшие параметры вибратора, проще подключить кабель пайкой. По этой причине стоит сразу остановиться на меди, даже не оценивая ряд других ее положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Антенну Харченко рекомендуется строить из провода сечением не менее 5 мм² и диаметром 2.5 мм, так как эти параметры, по народному опыту, самые благоприятные. Сразу стоит оговориться, что допускается брать толщину 2,3 мм при сечении 4 мм², что существенно не снизит характеристики приема. При необходимости допустимо провести монтаж сечением 2,5 мм², но это уже испортит качество сигнала, увеличит его гашение. Хотя для любого конкретного случая или локации это вполне возможно - подходить нужно индивидуально.

Для получения надежного сигнала нужно обращать внимание на симметрию квадратов и эквивалентный размер боковых поверхностей.

Основное отличие от стандартных антенн, с которым может столкнуться частный техник, - это величина волнового сопротивления, которое может составлять 75 или 50 Ом. Чтобы уменьшить потери мощности, безопаснее использовать провод с меньшим сопротивлением. Он больше подходит для электронных индикаторов, более стабильный, гарантирует наименьшие потери сигнала. Однако, используя один из этих видов проводов, лучше точнее подобрать для него механические размеры вибратора.В этом случае утечки мощности сигнала будут наименьшими.

В качестве экрана можно использовать любую стальную пластину. Его можно вырезать из жести или вырезать болгаркой из ненужной алюминиевой сковороды. Если металла тоже нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. За результат можно не переживать - ощутимой разницы не будет. В любом случае получившаяся конструкция сможет перекрыть проходящий волновой фон с разных сторон.

Использованный DVD отлично себя показывает. Увеличить его эффективность можно, накрыв одну из сторон алюминиевой фольгой. Этот вариант отлично справляется с отражением волн. Дополнительный плюс - эстетичный внешний вид и значительная простота в работе.

Для использования диска достаточно смазать его клеем и закрепить на пластиковой крышке бутылки. Также нужно отрегулировать расстояние вибратора от рефлектора. Сделать это можно с помощью дополнительных шайб (можно от шурупов) или подрезав лишнюю толщину.

При сборке усилителя нужно обращать внимание на параллельность участков вибратора и отражателя.

Первое, что нужно сделать, это создать вибратор. Размер и симметрия имеют первостепенное значение. Чтобы придать установке максимальную симметрию, необходимо сделать все грани квадратов абсолютно одинаковыми. Этого можно добиться двумя способами:

  • обязательно предварительно пометить провод маркером;
  • применить тестовый шаблон определенной длины.

В первом способе плоскогубцы кладут на разметку провода и сгибают последнюю под углом 90 градусов, чтобы контролировать изгиб по квадрату.

Во втором случае требуется отделить часть проволоки в масштабе чуть больше сторон квадрата, а затем заточить напильником или крупной наждачной бумагой до контрольного размера. Готовый шаблон вместе с проволокой помещают в губки плоскогубцев так, чтобы один конец одновременно с проволокой опирался на твердую плоскость, а другой совпадал с выходной плоскостью плоскогубцев.Также, чтобы гарантировать ровность поверхностей, вы можете произвести расчет онлайн с помощью специально разработанного для таких целей антенного калькулятора Харченко.

После этого вибратор сгибают вручную, используя контрольный шаблон для каждого края квадрата. После того, как проволока полностью согнута, ее оставшаяся часть удаляется бокорезами. Существует контрольный замер кромок, который обеспечивает симметрию положения каждой из сторон в одной плоскости.

Варианты подключения и передачи сигнала

В середине крышки бутылки просверливают или вырезают ножом отверстие, немного меньше диаметра кабеля (чтобы конструкция была более устойчивой).Вставляем конец проволоки. После этого разбирают так, чтобы обнажилась центральная жила с местом для лужения и пайки.

Соединение проводов осуществляется любым паяльником (можно и самодельным). По окончании пайки крышка натягивается на вибратор и направляется по кабелю.

Надежность соединения можно повысить, нанеся клей и сделав небольшие надрезы в пластиковой пробке.

DVD вставляется через центральное отверстие в кабель и приклеивается к концу вилки.В этой установке отражатель и вибратор не имеют электрического контакта друг с другом.

Собранный таким образом антенный вибратор вместе с рефлектором обеспечивают хороший прием сигнала электромагнитной волны от передатчика бесконтактно и перенаправляют его по коаксиальному проводу. Теперь осталось только перенаправить его на модем.

Перенаправление сигнала 4G на модем может быть выполнено двумя способами:

  • выполнить прямое подключение кабелей коаксиального кабеля непосредственно к плате модема;
  • используют изготовленную Харченко антенну в качестве промежуточного звена усиления и по ней передают принятый сигнал на встроенную антенну приемного устройства.

Первый способ, в свою очередь, предполагает два решения, в зависимости от того, есть ли у модема специальный разъем для подключения к внешней антенне или он отсутствует.

Если есть разъем, то это избавит мастера-любителя от решения дополнительных проблем. Затем нужно только припаять концы коаксиального провода ко второй части разъема и подключить через него антенну.

Если разъема нет, то для организации прямого подключения к плате модема потребуется не только разборка коаксиального кабеля, но и припайка жилы жилы со слоем экрана к дорожкам микросхемы.Это очень сложная и тонкая техническая работа, которую необходимо выполнять точно, безопасно и с полным соблюдением технологий. В противном случае модем выйдет из строя и придется покупать его заново.

С этой задачей может справиться любой желающий. К выходным точкам коаксиального провода необходимо будет припаять электроды - они станут генератором и будут излучать общепринятую и интенсивную магнитоэлектрическую волну прямо на антенну модема. Нужно сделать один оборот любой резьбой по внешнему контуру корпуса модема и измерить его размер линейкой.После нужно добавить 5 мм и вырезать из фольги или жестяной банки пару полосок длиной 75 мм и шириной 45 и 27 мм.

Широкую часть для сердечника сердечника нужно согнуть по конфигурации модема, а для экрана - полукругом, после чего припаять к антенне Харченко.

Электроды должны быть разделены на небольшое расстояние и направлены таким образом, чтобы они производили и направляли полученный магнитоэлектрический сигнал на встроенную антенну модема.Их лучшее местоположение можно найти опытным путем.

Теперь все готово. Осталось только вставить 4G-модем в разъем ноутбука, после чего проверить качество сети.


Удобным устройством для выхода в Интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G и более современной технике 4 поколения.

Разница между технологиями 3G и 4G в основном заключается в скорости передачи данных. Таким образом, максимальная скорость 3G составляет 15-20 Мбит / с, в то время как 4-е поколение предлагает скорость передачи до 100 Мбит / с.Технически есть разница в частоте передачи и по ряду других параметров генерального технического плана. В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Tele2 представляют как модемы GSM, так и 3G, и 4G. Техническая поддержка 3G и LTE разная, поэтому у 4G своя частота.

Зависимость 3G-подключения к Интернету от многих факторов приводит к тому, что часто необходимо использовать усилители сигнала. Что уж говорить о 4G LTE-подключении, которое еще более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Есть несколько способов увеличить мощность сигнала и создать стабильное соединение:

  • Установите USB-модем как можно ближе к передающей станции, поднимите выше, поднесите к окну ;
  • Купить систему усиления сигнала промышленного производства;
  • Самостоятельно создать приемную внешнюю антенну, используя для этого подручные материалы - олово из пищевых банок или медный провод в биквадрате Харченко.

Усилитель сигнала работает следующим образом:

  1. Внешняя 3G антенна для модема принимает слабый сигнал от передающей мобильной станции;
  2. Сигнал отправляется на ретранслятор, если он есть;
  3. Усиленный сигнал от ретранслятора идет на модем.

Следует отметить, что при изготовлении антенны своими руками репитер обычно не используют. Как сделать антенну? Подробнее об этом ниже.

Важно! На качество сигнала влияет длина кабеля от компьютера до модема.Чем короче провод, тем лучше прием.

Типы антенн

В качестве рабочих материалов подходят различные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях отлично зарекомендовали себя банки из-под кофе. Показано, что кабель используется для высокочастотного телевидения. Антенна для 3g модема своими руками несложная, но временные и трудовые затраты пропорциональны ее эффективности.

Типы исполнения:

  • Усилитель изготовлен из обычной банки из-под кофе или консервов, подвешенной на высокочастотном кабеле за оконным проемом.При этом на сам модем наматывается 3-4 витка провода. Из минусов - непрезентабельный внешний вид и громоздкость; Зато корпусная антенна для модема непритязательна и проста в изготовлении;
  • Жестяная банка используется в качестве отражателя, в данном случае белая металлическая банка для еды используется в качестве антенны. В боковой стенке банки делается отверстие ровно по сечению модемной коробки. Потом модем просто вставляется в банк. Для временной фиксации можно использовать обычный пластилин или жевательную резинку.Использование холодной сварки дает хорошую фиксацию. Сам модем подключается к ноутбуку или компьютеру с помощью кабеля. Этот вариант 3g антенны своими руками более эффективен, чем описанный выше, может дать до 20% усиления;
  • Используется как отражатель спутниковой антенны. Довольно интересный способ, но требует довольно долгой и утомительной регулировки положения модема относительно фокуса тарелки. К тому же уже не получится использовать тарелку в качестве телевизионной, так как если установлен модем, он должен быть направлен в сторону станции.В этом случае модем необходимо изолировать от внешней среды. Метод сложный, но при видимости передающей станции, куда ее достаточно направить, дает отличный результат;
  • Использование направленной антенны 3g - это может быть как самодельная, так и телевизионная антенна, расчет данной схемы антенны сложен, поэтому рекомендуется использовать 3g антенну заводского изготовления. Вы можете разобрать штыревую антенну и использовать детали от нее. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
  • Использование биквадратной антенны... Антенна Харченко известна с 60-х годов прошлого века. По качеству и эффективности он хорошо зарекомендовал себя за долгую службу. Антенна Харченко для 3G-модема состоит из двух открытых ромбов, соединенных одним углом. За рамкой находится отражатель, который может быть изготовлен из листового металла или медного сплава. Самодельная 3g-антенна отлично зарекомендовала себя с точки зрения эффективности и затрат на производство. Расположение антенны: чем выше, тем стабильнее сигнал: лучшего места, чем на крыше многоэтажного дома, не найти.Направление антенны подбирается опытным путем. Придется направлять антенну вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре цзи.

Важно! При пайке учитывайте характеристики металла, так как большинство современных кабелей плохо припаяны, но есть фидеры отличной конструкции, которые легко и просто паять. Не забывайте, что в разных случаях их использование облегчит жизнь.

Подключение антенны к модему

Для подключения антенны к разъему лучше всего использовать высокочастотный ТВ-кабель.Лучше всего соединять антенные элементы и кабель пайкой, это позволит добиться необходимой плотности соединения.

Вариантов подключения модема к внешней антенне несколько:

  • Подключить разъем к антенне можно простейшей намоткой витков голого провода на корпус модема - не лучший, но очень быстрый вариант;
  • Для создания высокопроизводительного разъемного соединения в этом случае необходим лист медной фольги, который аккуратно обернут вокруг разъема и помечен с небольшим перекрытием.Затем по ее длине припаивается полоска фольги и припаивается одна торцевая часть. К этой крышке сверху припаян кабель от антенны. Сверху на расстоянии 5 мм припаивается еще одна полоска фольги, выполняющая роль экрана. Эффективность такого соединения USB-модема с антенной будет намного выше, чем наматывание провода вокруг модема. Это достаточно хорошая возможность подключения к системе, возможно, лучшая;
  • Наиболее эффективным вариантом будет использование стандартного антенного адаптера, но, к сожалению, этот способ подходит только для разъема, который имеет возможность подключения внешнего усилителя.

Важно! Следует отметить, что обладая навыками пайки тонких деталей, можно разобрать сам модем и припаять антенный вывод прямо к внутренней антенне. Тестирование этого метода показывает значительное улучшение сигнала. Но этот метод не рекомендуется применять без достаточных навыков работы с микросхемами.

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц.Исходя из необходимого расчета, общая схема 3-граммовой антенны состоит из двух ромбов, соединенных центральной пайкой. Размеры стороны ромба - 35 мм, диаметр медной проволоки - 2-4 мм, внешний угол ромба - 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками делается довольно легко, относительная сложность заключается только в расчете параметров и поиске необходимых материалов. Именно эту антенну 4g показывают всем любителям серфинга в Интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, перерезаем проволоку. Чтобы согнуть рамку антенны и облегчить пайку, можно сделать простой проводник, для этого понадобится схема. С помощью транспортира и линейки размечаем деревянную доску по схеме, на требуемые размеры. Вбиваем по углам ромба 4 гвоздя или самореза, после чего наматываем на них распрямленную проволоку.

Расстояние между нижней и верхней рамой на стыке должно быть не более 3 мм.В этом месте припаиваем конец ВЧ кабеля, прикрытый фидером. Наличие фидера позволит без проблем припаять провод к каркасу, так как большинство современных проводов довольно сложно припаять обычными методами.

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина из медной фольги или плакированного фольгой текстолита. Это рефлектор. Чтобы поддерживать постоянное расстояние между рамой и дефлектором, в месте стыка устанавливаем диэлектрическую прокладку или штифт необходимой толщины.К нему прикрепляем раму и дефлектор. Не забудьте изолировать штифт. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях можно добавить к антенне третий и четвертый ромб, чтобы улучшить очень слабый сигнал.

Поскольку основная часть работы устройства будет проходить на открытом воздухе под воздействием дождя, ветра и перепадов температуры, перед использованием его следует покрыть слоем нитролака.Это защитит раму и отражатель от влаги.

При необходимости параметры рассчитываются на требуемую частоту. Расчет антенны несложный. В настоящее время для расчета параметров биквадрата для модема 4g достаточно онлайн-калькулятора. Затем подключаем кабель к модему по рецепту, и усилитель готов.

Видео

Конструкция антенны предложена К.П. Харченко. В 1961 году принимала телеканалы метрового диапазона и долгое время была самой популярной телевизионной антенной, получившей название «зигзагообразная».См. Статьи в журнале «Радио» (Радио № 3, № 4, № 8 1961; № 11, 1962; № 4, 1966; № 10, 1967). Со временем антенна была реконструирована для дециметрового и других диапазонов. С появлением цифровых сетей 3G, Wi-Fi , работающих на более высоких частотах, зигзагообразная антенна перекочевала на них и зарекомендовала себя как одна из лучших для изготовления своими руками.

На Западе такую ​​антенну называют «BiQuard», «антенна Тревора Маршалла», она, как и тройной квадрат, является разновидностью рамочной антенны.Присмотритесь: антенна Харченко - это две квадратные рамки, объединенные в одну систему. Рамочная антенна, как известно, обладает такими положительными качествами, как широкополосная и не критична для точности изготовления. (Конечно, это не повод делать ее гребаный промах


Телевидение передается в большинстве случаев горизонтально поляризованными волнами, а 3G, Wi-Fi, CDMA - вертикально поляризованными. Поэтому для этих сетей восьмерка должна находиться в положении «лежа» и напоминать некое подобие «очков».

В Интернете можно найти множество конструкций антенн Харченко как для Wi-Fi, так и для 3G UMTS.Поскольку частоты у этих видов общения близки, здесь важно не запутаться. Вы можете использовать онлайн-калькулятор и рассчитать антенну прямо для вашего диапазона.

Данная конструкция вполне подходит для изготовления антенны диапазона CDMA-800 (Интертелеком, PeopleNet, Украина). При этом размер рефлектора примерно соответствует листу А4, а провод или медную трубку нужно брать толщиной 5-8 мм (можно использовать медную полоску такой же ширины).В целях экономии рефлектор можно сделать из жести. Размеры - из того же калькулятора!

Для диапазона CDMA-450 габариты антенны уже до полуметра в ширину, поэтому для уменьшения парусности лучше использовать рефлектор в виде сетки.
Можно использовать построение сетки с ячейками не более 1 см, прикрепленной к Н-образной опорной конструкции, изготовленной из любого подходящего металла. Поскольку по краям рамки нулевой потенциал, ее можно прикрепить к отражателю металлическими болтами.Каркас изготовлен из дюралюминиевой ленты шириной 10 мм, соединения - алюминиевыми заклепками.

Владельцы дачных участков заботятся об установлении хорошей связи на своей территории. Как правило, голосовая связь налажена, но интернет в телефоне слабый, картинки и видео не открываются. Чтобы сделать его сильнее, пользователи устанавливают дополнительные устройства, одно из которых - антенна для интернета на даче. Это позволяет установить бесперебойную связь.Это очень важно для людей, работающих в сети, не привязанных к одному месту.

Сегодня подключиться к всемирной паутине стало просто. Нажмите кнопку питания, подключите антенну и все готово. Роутер раздает интернет по wi-fi, позволяет 5 пользователям быть онлайн без потери качества и скорости. 3 Мбит / с достаточно, чтобы смотреть видео, разговаривать по скайпу, листать интернет-страницы.

Преимущества высокоскоростного интернета за городом:

  1. доступ к беспроводной сети;
  2. качественный, быстрый интернет до 3 Мбит / с;
  3. выход в сеть из любого угла дома;
  4. возможность получения интернета на 5 устройствах одновременно.

Антенны для усиления настраиваются по диапазону частот и назначению. Их выбирают в основном квадратной формы с контактными площадками, соединенными с сеткой.

Для установки интернета вам потребуется:

  • 3G модем;
  • сим-карта с интернет-сервисом;
  • USB-кабель;
  • wi-fi роутер.

Когда интернет нужен только на компе, вставляем модем usb и готово. Если есть необходимость использовать всемирную паутину на телефоне, планшете и нескольких ноутбуках, используйте Wi-Fi роутер.

Оборудование

Модем 3G-4G-5G считается удобным инструментом. Сотовые операторы советуют простые, быстрые, недорогие варианты. Скорость Wi-Fi постоянно растет, опережая технические возможности операторов.

Самое главное для интернета на даче - повышение качества принимаемого сигнала. Самый простой способ - это использовать различные усилители сигнала и поднять антенны как можно выше.

Когда гости приходят на дачу и все одновременно подключаются к сети, скорость падает.В этом случае необходимо усилить Интернет на даче.

Комплект антенн для усиления Интернета

Есть 5 способов усилить интернет с помощью дополнительного оборудования:

  1. заменить оператора;
  2. подключить специальную антенну;
  3. возить в страну только режим интернета 3G;
  4. удлинить модем для интернета на даче с помощью кабеля USB;
  5. используйте специальный удлинитель UTR.

3G + 4GLITE. В комплекте портативный роутер, антенна, кабельная сборка. Поддерживает усиление до 26 дБ. Трос тянется на 20 метров. Комплекс автономный, дает возможность некоторое время работать без подключения к электросети.

3G + 4GLTEBOX. Такой набор 3G интернета для страны считается достаточно сильным. Длина USB-кабеля 5-10 метров. Усиление антенны до 20 дБ. Действие зоны wi-fi 40 метров. Взаимодействует с разными сим-картами.Количество пользователей довольно большое.

3G + 4GLTEUNO. Этот набор для интернета на даче с антенной самостоятельно подключается через сеть LTE 3G. Настроить очень просто. Возможна установка в сельской местности.

3G + 4GOPTIMA. Оснащен антенной с усилением до 26 дБ, проводом, USB-модемом, роутером.

3G + 4GMAX. Антенна для приема интернета на даче имеет усиление до 20 дБ, подключается в самом здании, также снаружи.В комплекте исправный роутер, две кабельные сборки, пара переходников. Устройство оснащено SIM-картой разных операторов. Достаточно легко разместить прибор на дачном участке.

Подключение специальной антенны к 3G модему

Это долгий и непростой путь ... В первую очередь придется перепаять модем, переделать антенный вход с внутреннего на внешний. Усердный труд будет вознагражден: антенна, сделанная для улучшения Интернета в стране, добавит стабильности и качества сигнала.

Затем вынесите усилитель на улицу, прикрепите, желательно к крыше здания. Поверните во все стороны, чтобы уловить сигнал. Когда цель будет достигнута, прикрепите ее к стене дома. Пользователь должен находиться за компьютером, чтобы проверить оптимальное положение антенны. Этот вариант достаточно эффективен, когда сигнал 3G находится на большом расстоянии.

Антенна для подачи для улучшения сигнала 4G может быть изготовлена ​​своими руками. Но лучшим решением считается антенный комплекс StreetUltraPro.Взаимодействует с разными сим-картами. Вы можете подключить его даже в тех регионах, где нет покрытия сети провайдера. Этот усилитель имеет два входа: один для сим-карты, второй - это витая пара, которая идет к роутеру, который принимает сильный сигнал.

Зачем нужна антенна на дачном участке? Загородный дом без интернета уже не полноценное жилье. Многие работают онлайн, почти все общаются, играют онлайн. Антенна помогает усилить Интернет, сделать его лучше и быстрее.

Многие из нас использовали такие устройства, как модемы сотовых операторов, которые позволяют вам выходить во всемирную паутину. Но, к сожалению, в отличие от широкополосного проводного Интернета, такие устройства имеют ряд существенных недостатков. Основная из них - особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют плохое свойство отражаться от препятствий, рассеиваться и затухать, соответственно, скорость и качество интернет-соединения ухудшаются.Что делать в такой ситуации?

Самый простой и дешевый способ усилить сигнал, поступающий от провайдера базовой станции на ваш модем - это самодельная антенна из подручных средств, сделанная своими руками. Давайте вместе рассмотрим самые простые и популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий на модем от БС.

Проволочная антенна

Самый простой вариант самодельной антенны - использовать небольшой кусок медного провода, который нужно намотать за несколько витков вокруг верхней части модема.Оставшийся конец проволоки длиной 20-30 сантиметров разгибаем вертикально. Этот примитивный метод при определенных условиях позволяет значительно повысить стабильность принимаемого радиосигнала.

Банка

Наверное, в любом доме можно при желании найти пустую банку из-под прохладительных напитков или кофе. Этот нехитрый предмет может стать основой еще одной самодельной антенны. Снимаем крышку контейнера, проделываем отверстие в боковой стенке, вставляем туда модем до половины корпуса, подключаем USB-удлинитель к компьютеру или ноутбуку.Далее осталось найти наилучшее расположение конструкции в пространстве. Эффект усиления в этом случае может быть очень хорошим.

Дуршлаг 4G

У большинства людей есть обычный алюминиевый дуршлаг. А из этого предмета посуды можно создать еще одну простую антенну для модема. Нужно только закрепить «свисток» в чаше посуды, например, с помощью скотча. Как говорится, все гениальное просто.

Рамочная зигзагообразная антенна известного советского радиолюбителя Харченко.Для изготовления такого усилителя понадобится медный провод сечением 2,5 мм. Сгибаем в виде двух совмещенных квадратов, в точке подключения помещаем модем, подключенный через USB-кабель к компьютеру. К задней части антенны прикрепляем тонкий лист металла как отражатель. Сделать такое устройство можно довольно быстро, а прирост при определенных условиях может быть очень приятным.

Обновленная спутниковая антенна

Многие из нас пользуются услугами спутникового телевидения ... А если в вашем распоряжении старая спутниковая тарелка, то ее вполне можно переделать в антенну для модема 4G.Сделать это очень просто. Снимаем преобразователь со стержня и прикрепляем модем на его место. Направляем конструкцию в сторону базовой станции провайдера, медленно вращаем до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G-модема своими руками из подручных средств. Вы можете попробовать сделать себе любую из предложенных моделей и заметно усилить сигнал, получаемый с базовой станции провайдера. Удачи!

расчет и изготовление.Механизм подключения внешних антенн к модему


Удобным устройством для доступа в Интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G и более современной технологии 4-го поколения.

Разница между технологиями 3G и 4G в основном заключается в скорости передачи данных. Таким образом, максимальная скорость 3G составляет 15-20 Мбит / с, в то время как 4-е поколение предлагает скорость передачи до 100 Мбит / с. Технически есть разница в частоте передачи и по ряду других параметров генерального технического плана.В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Tele2 представляют как модемы GSM, так и 3G, и 4G. Техническая поддержка 3G и LTE разная, поэтому у 4G своя частота работы.

Зависимость 3G-подключения к Интернету от многих факторов приводит к тому, что часто необходимо использовать усилители сигнала. Что уж говорить о 4G LTE-подключении, которое еще более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Есть несколько способов увеличить мощность сигнала и создать стабильное соединение:

  • Установите USB-модем как можно ближе к передающей станции, поднимите выше, поднесите к окну ;
  • Купить систему усиления сигнала промышленного производства;
  • Создайте внешнюю приемную антенну самостоятельно, используя для этого подручные материалы, олово из пищевых банок или медную проволоку в биквадрате Харченко.

Усилитель сигнала работает следующим образом:

  1. Внешняя 3G антенна для модема принимает слабый сигнал от передающей мобильной станции;
  2. Сигнал отправляется на ретранслятор, если он есть;
  3. Усиленный сигнал от ретранслятора идет на модем.

Следует отметить, что при изготовлении антенны своими руками репитер обычно не используют. Как сделать антенну? Подробнее об этом ниже.

Важно! На качество сигнала влияет длина кабеля от компьютера до модема.Чем короче провод, тем лучше прием.

Типы антенн

В качестве рабочих материалов подходят различные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях отлично зарекомендовали себя банки из-под кофе. Показано, что кабель используется для высокочастотного телевидения. Антенна для 3g модема своими руками несложная, но временные и трудовые затраты пропорциональны ее эффективности.

Типы исполнения:

  • Усилитель изготовлен из обычной банки из-под кофе или консервов, подвешенной на высокочастотном кабеле за оконным проемом.При этом на сам модем наматывается 3-4 витка провода. Из минусов - непрезентабельный внешний вид и громоздкость; Зато корпусная антенна для модема непритязательна и проста в изготовлении;
  • Жестяная банка используется в качестве отражателя, в данном случае белая металлическая банка для еды используется в качестве антенны. В боковой стенке банки делается отверстие ровно по сечению модемной коробки. Потом модем просто вставляется в банк. Для временной фиксации можно использовать обычный пластилин или жевательную резинку.Использование холодной сварки дает хорошую фиксацию. Сам модем подключается к ноутбуку или компьютеру с помощью кабеля. Этот вариант 3g антенны своими руками более эффективен, чем описанный выше, может дать до 20% усиления;
  • Используется как отражатель спутниковой антенны. Довольно интересный способ, но требует довольно долгой и утомительной регулировки положения модема относительно фокуса тарелки. К тому же уже не получится использовать тарелку в качестве телевизионной, так как если установлен модем, он должен быть направлен в сторону станции.В этом случае модем необходимо изолировать от внешней среды. Метод сложный, но при видимости передающей станции, куда ее достаточно направить, дает отличный результат;
  • Использование направленной антенны 3g - это может быть как самодельная, так и телевизионная антенна, расчет данной схемы антенны сложен, поэтому рекомендуется использовать 3g антенну заводского изготовления. Штыревую антенну можно разобрать. и использовать детали из него. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
  • Использование биквадратной антенны.Антенна Харченко известна с 60-х годов прошлого века. По качеству и эффективности он хорошо зарекомендовал себя за долгую службу. Антенна Харченко для 3G-модема состоит из двух открытых ромбов, соединенных одним углом. За рамкой находится отражатель, который может быть изготовлен из листового металла или медного сплава. Самодельная 3g-антенна отлично зарекомендовала себя с точки зрения эффективности и затрат на производство. Расположение антенны: чем выше, тем стабильнее сигнал: лучшего места, чем крыша многоэтажного дома, нет.Направление антенны подбирается опытным путем. Придется направлять антенну вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре цзи.

Важно! При пайке учитывать особенности металла, так как большинство современных кабелей плохо припаяны, но есть фидеры отличной конструкции, которые легко и просто паять. Не забывайте, что в разных случаях их использование облегчит жизнь.

Подключение антенны к модему

Для подключения антенны к разъему лучше всего использовать высокочастотный ТВ-кабель.Лучше всего соединять антенные элементы и кабель пайкой, это позволит добиться необходимой плотности соединения.

Есть несколько вариантов подключения модема к внешней антенне:

  • Подключить разъем к антенне можно простейшей намоткой витков голого провода на корпус модема - не лучший, но очень быстрый вариант;
  • Для создания высокопроизводительного разъемного соединения в этом случае необходим лист медной фольги, который аккуратно обернут вокруг разъема и помечен с небольшим перекрытием.После этого по ее длине припаивается полоска фольги и припаивается одна торцевая часть. К этой крышке сверху припаян кабель от антенны. Сверху на расстоянии 5 мм припаивается еще одна полоска фольги, выполняющая роль экрана. Эффективность такого соединения USB-модема с антенной будет намного выше, чем наматывание провода вокруг модема. Это достаточно хорошая система связи, пожалуй, лучшая;
  • Наиболее эффективным вариантом будет использование стандартного антенного адаптера, но, к сожалению, этот способ подходит только для разъема, который имеет возможность подключения внешнего усилителя.

Важно! Следует отметить, что обладая навыками пайки тонких деталей, можно разобрать сам модем и припаять антенный вывод прямо к внутренней антенне. Тестирование этого метода показывает значительное улучшение сигнала. Но этот метод не рекомендуется применять без достаточных навыков работы с микросхемами.

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц.Исходя из необходимого расчета, общая схема 3-граммовой антенны состоит из двух ромбов, соединенных центральной пайкой. Размеры стороны ромба - 35 мм, диаметр медной проволоки - 2-4 мм, внешний угол ромба - 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками достаточно проста, относительная сложность заключается только в расчете параметров и поиске необходимых материалов. Именно эту антенну 4g показывают всем любителям серфинга в Интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, перерезаем проволоку. Чтобы согнуть рамку антенны и облегчить пайку, можно сделать простой проводник, для этого понадобится схема. С помощью транспортира и линейки размечаем деревянную доску по схеме, на требуемые размеры. Вбиваем по углам ромба 4 гвоздя или самореза, после чего наматываем на них распрямленную проволоку.

Расстояние между нижней и верхней рамой на стыке должно быть не более 3 мм.В этом месте припаиваем конец ВЧ кабеля, прикрытый фидером. Наличие питателя позволит без проблем припаять провод к каркасу, так как большинство современных проводов обычными методами паять довольно сложно.

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина из медной фольги или плакированного фольгой текстолита. Это рефлектор. Чтобы поддерживать постоянное расстояние между рамой и дефлектором, в месте стыка устанавливаем диэлектрическую прокладку или штифт необходимой толщины.К нему прикрепляем раму и дефлектор. Не забудьте заизолировать штифт. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях можно добавить к антенне третий и четвертый ромб, чтобы улучшить очень слабый сигнал.

Поскольку основная часть работы устройства будет проходить на открытом воздухе под воздействием дождя, ветра и перепадов температуры, перед использованием его следует покрыть слоем нитролака.Это защитит раму и отражатель от влаги.

При необходимости параметры рассчитываются на требуемую частоту. Расчет антенны несложный. В настоящее время для расчета параметров биквадрата для модема 4g достаточно онлайн-калькулятора. Затем подключаем кабель к модему по рецепту, и усилитель готов.

Видео

Конструкция антенны предложена К.П. Харченко. В 1961 году для приема телеканалов метрового диапазона долгое время была самой популярной телевизионной антенной, получив название «зигзагообразная».См. Статьи в журнале «Радио» (Радио № 3, № 4, № 8 1961; № 11, 1962; № 4, 1966; № 10, 1967). Со временем антенна была реконструирована для дециметрового и других диапазонов. С появлением цифровых сетей 3G, Wi-Fi , работающих на более высоких частотах, зигзагообразная антенна перекочевала в них и зарекомендовала себя как одна из лучших для изготовления своими руками.

На Западе такую ​​антенну называют «BiQuard», «антенна Тревора Маршалла», она, как и тройной квадрат, является разновидностью рамочной антенны.Присмотритесь: антенна Харченко - это две квадратные рамки, объединенные в одну систему. Рамочная антенна, как известно, обладает такими положительными качествами, как широкополосность и отсутствие критичности к точности изготовления. (Конечно, это не повод делать ее гребаный промах


Телевидение передается в большинстве случаев горизонтально поляризованными волнами, а 3G, Wi-Fi, CDMA - вертикально поляризованными. Поэтому для этих сетей восьмерка должна находиться в положении «лежа» и напоминать некое подобие «очков».

В Интернете можно найти множество конструкций антенн Харченко как для Wi-Fi, так и для 3G UMTS. Поскольку частоты у этих видов общения близки, здесь важно не запутаться. Вы можете использовать онлайн-калькулятор и рассчитать антенну прямо для вашего диапазона.

Данная конструкция вполне подходит для изготовления антенны диапазона CDMA-800 (Интертелеком, PeopleNet, Украина). При этом размер рефлектора примерно соответствует листу А4, а провод или медную трубку нужно брать толщиной 5-8 мм (можно использовать медную полоску такой же ширины).В целях экономии рефлектор можно сделать из жести. Размеры - из того же калькулятора!

Для диапазона CDMA-450 габариты антенны уже до полуметра в ширину, поэтому для уменьшения парусности лучше использовать рефлектор в виде сетки.
Можно использовать построение сетки с ячейками не более 1 см, прикрепленной к Н-образной опорной конструкции, изготовленной из любого подходящего металла. Поскольку по краям рамки нулевой потенциал, ее можно прикрепить к отражателю металлическими болтами.Каркас изготовлен из дюралюминиевой ленты шириной 10 мм, соединения - алюминиевыми заклепками.


Добрый день. Люди, живущие в частном доме, часто сталкиваются с проблемой отсутствия качественного Интернета. ADSL сейчас используется редко, а скорость оставляет желать лучшего. Особенно проблематично, если дом новый и нет телефона, тогда придется тянуть за провод ради не очень быстрого интернета. И даже если есть телефон, не факт, что проложенная долго линия будет подходить для Интернета.Волоконно-оптическое волокно - дорогое удовольствие. Некоторые складываются с соседями, и тогда затраты могут стать приемлемыми. Однако не всем нужно хорошее интернет-соединение. Остается мобильный интернет. Технология 4G максимально позволяет достичь 150 Мбит / с, но для этой скорости нужен качественный прием сигнала. Встроенной антенны (точнее двух) модема для этого не всегда хватает. Итак, сегодня сделаем антенну Харченко для модема Yota 4G. На данный момент в продаже есть модемы YOTA 4G LTE WLTUBQ-108.

Нам необходимо:
- YOTA 4G LTE WLTUBQ-108
- Медный провод сечением 2,5 мм
- Железный лист
- Коаксиальный провод 75 Ом, тонкий
- Двойной пигтейл с MS156 на SMA Female
- Штекерный разъем SMA
- Сверло
- Сверло 3 мм
- Пластиковая трубка или любой диэлектрик
- Паяльник
- Припой, канифоль
- Горячий клей
- Зажимы
- Удлинительный кабель USB

Шаг 1 Подготовьте модем.
Перед тем, как приступить к изготовлению антенны, стоит подключить модем к компьютеру.Зайдя в настройки модема на 10.0.0.1, запишите значения SINR / RSRP. Это нужно сделать для сравнения изменения уровня сигнала после подключения антенны. Разобрать модем несложно. Надо поддеть и снять верхнюю крышку чем-нибудь острым, например, шилом или ножом. Делать это нужно очень осторожно, так как под крышкой находится встроенная антенна. Главное, не повредить его. Снимаем крышку:

А сзади это выглядит так:

Наш модем поддерживает технологию MIMO.MIMO (Multiple Input Multiple Output) - это технология пространственного кодирования сигналов, которая может увеличить полосу пропускания канала. При использовании этой технологии две или более антенны используются для передачи данных и одинаковое количество антенн для приема. В нашем случае у нас две антенны. Каждая антенна имеет собственное гнездо:

Один слот находится на верхней части модема, другой - сбоку справа. Оставлять модем открытым - нехорошо, поэтому, прикладывая корпус к модему, отмеряем отверстия под гнезда, и просверливаем сверлом диаметром 3 мм:

Угасание однозначно достаточно сложно.Просверлив отверстия, наденьте корпус на модем и посмотрите, совпадают ли отверстия со слотами. При необходимости увеличьте отверстия ножом в нужном направлении. Убедившись, что отверстия совпадают с прорезями, наденьте корпус и закройте верхнюю крышку.

Подключим антенну к специально подготовленным розеткам. Для этого нам понадобится переходник. С одной стороны будет два разъема MS156 (мы подключаем одну антенну к двум разъемам), с другой стороны будет высокочастотный разъем SMA Female.Его можно заказать на aliexpress или купить в магазине радиодеталей:

Подключаем пигтейл к модему:

На этом откладываем, на время, модем в сторону.

Шаг 2 Расчет антенны.
Вариантов антенн очень много. На мой взгляд, наиболее эффективным и простым в изготовлении является Антенна Харченко. Он назван в честь инженера, который разработал и описал конструкцию этой антенны - Харченко К.P. Антенный вибратор будет изготовлен из медного провода 2,5 мм. Можно использовать провод сечением 2 мм. Провод легко купить у электрика. Перед изготовлением антенны следует снять изоляцию с провода. Вибратор состоит из двух квадратов, соединенных одной из вершин и не связанных сторонами. Провод антенны припаивается в точках соединения квадратов. Входное сопротивление антенны близко к 50 Ом. Я выбрал кабель на 75 Ом, хотя он также хорошо сочетается с коаксиальным кабелем на 50 Ом.Длина сторон квадратов равна λ / 4, где λ - длина волны. В нашем случае это 115 мм. Изготовим вибратор по следующей схеме:

Где:
Центральная частота f: 2600 МГц
Импеданс антенны ρ: 50 Ом
Длина волны λ: 115мм
Размер L1 (вне квадрата): 28,9 мм
Размер L2 (внутренняя сторона квадрата): 27,6 мм
Размер L3 (общая длина рамок): 81 мм
Размер L4 (ширина рамки): 40,5 мм
Размер L5 (зазор в точке соединения): 1.7 мм
Расстояние между вибратором и отражателем D: 13,2 мм
Размер B (ширина отражателя): 115 мм
Размер H (длина отражателя): 115 мм
Диаметр провода вибратора: 2,5 мм
Общая длина провода (с учетом количества витков): 237,9 мм

Шаг 3 Сборка антенны.
Припаиваем провод к вибратору. В результате он должен выглядеть так:

Отражатель может быть изготовлен практически из любого металлического листа. Также возможно изготовление сетчатого отражателя.Выбрал и рекомендую сделать его из металла из старого системного блока компьютера. Толщина достаточная, и покрытие очень помогает. Вырежьте квадрат со стороной 115 мм. Можно отрезать больше, указываю минимально необходимую сторону квадрата. В центре сделайте отверстие диаметром 6 мм. В углу рефлектора также делаем отверстие 6 мм для крепления антенны. Затем берем небольшую пластиковую трубку или трубку из любого диэлектрика. Отрезаем от него 13 мм и с помощью термоклея закрепляем получившуюся деталь в центре отражателя так, чтобы отверстия отражателя и трубки совпадали:

Проволока с припаянным вибратором продеваем в центральное отверстие отражателя.Закрепляем вибратор горячим клеем. Перед установкой продумайте место установки. Антенна должна располагаться так, чтобы вибратор располагался горизонтально. Также его нужно повернуть вибратором в сторону приемной башни. Антенну лучше всего разместить в помещении. Если вы планируете использовать его на улице, стоит позаботиться о гидроизоляции антенны. Я прикрепил антенну сбоку от окна снаружи. Чтобы на него выпадало как можно меньше дождя и снега, закрепил вверху. Таким образом, он как бы находится под козырьком:

Не забудьте просверлить отверстие в оконной раме и продеть через него провод.

Шаг 4 Подключите антенну к модему.
Установите штекерный разъем SMA на конец провода. Средний контакт необходимо припаять, внешнюю оплетку закрепить металлической трубкой, изолированной термоусадкой или изолентой:

Пигтейл не очень устойчив в гнездах модема. При малейшем движении коннекторы косички выпадают из гнезд. Поэтому стоит сделать небольшой постамент для модема. Такой постамент удобен даже без антенны.Можно просто поставить его на подоконник или шкаф, и сигнал уже будет лучше, чем если бы модем торчал где-то за системным блоком. Вырежьте из фанеры квадрат со стороной 10 см. И небольшой прямоугольник 2 х 3 см. Скручиваем их так, как показано на фото. К прямоугольнику при помощи зажима прикрепляем один конец USB-удлинителя. Что касается удлинителя, то стоит выбирать удлинитель с более толстым проводом и длиной не более 70 см. В более длинных будут большие потери, и модем может не запуститься из-за недостаточной мощности.Также большие потери будут в слишком тонких проводах. Вставляем модем в разъем удлинителя, вставляем косичку и другим зажимом фиксируем провод косички. Это предотвратит случайное отключение антенны.

Как самому сделать антенну для модема?

Сегодня почти каждый пользователь беспроводного Интернета стремится найти способ значительно увеличить скорость Интернета. Как показывает практика, это вполне реально. Единственное, что требуется от пользователя - это разобраться, как сделать антенну для модема своими руками.Рассмотрим основные методы.

Для того, чтобы сделать антенну своими руками, следует подготовить необходимые материалы:

  • медный провод;
  • консервная банка;
  • Гнездо антенны
  • .

Проволочная антенна

Самую примитивную антенну можно сделать в домашних условиях, используя обычный провод. Оберните медным проводом ту часть модема, где расположена встроенная антенна (достаточно трех-четырех витков). Этот метод значительно увеличивает скорость интернета.Однако пользователю придется немного поэкспериментировать, так как точное количество витков будет зависеть от конкретной модели модема и его местоположения.

Антенна из жестяной банки

Антенна создается следующим образом:

Также следует отметить, что изготовить такую ​​антенну может только пользователь с хорошим опытом пайки. В противном случае есть шанс, что модем выйдет из строя.

Антенна Харченко

Этот способ даст возможность каждому пользователю сделать простое, но достаточно эффективное устройство для увеличения скорости интернета.

Зигзагообразная антенна Харченко

имеет простую конструкцию. Медный провод нужно согнуть так, чтобы он образовал два квадрата. Как показывает практика, такую ​​антенну для модема сделать несложно. Самое главное - соблюдать габариты. Кроме того, для уменьшения внутреннего сопротивления рекомендуется создавать элементы ромбовидной формы (угол - 120 градусов). Помимо антенны необходимо прикрепить высокочастотный кабель.

Получившаяся деталь припаивается к антенне. Если вы хотите еще больше повысить его эффективность, то прикрепите к нему отражатель - металлическую пластину.Обратите внимание, что между рефлектором и антенной должно быть небольшое расстояние (примерно три-четыре сантиметра).

Какой конкретный способ увеличить скорость 3G-модема - решать только пользователю. Возможно, вам придется использовать разные варианты, комбинировать и подключать несколько антенн для достижения наилучшего результата. Также нужно учитывать особенности каждого из них. Например, проволочная антенна хорошо справляется со своей задачей. Однако его не очень удобно транспортировать. Идеальный способ сделать антенну для 3g модема - это антенна, изобретенная Харченко.Но такая конструкция считается стационарной, поэтому не гарантирует мобильного доступа к сети.

Предоставляет огромные возможности для общения, бизнеса, развлечений, общения и многого другого. Благодаря появлению сотовой связи, а затем и технологий 3G, мобильный Интернет стал широко известным и популярным явлением, привлекающим людей своей скоростью и удобством.

Крупные населенные пункты и мегаполисы давно уже покрыты частотными волнами с двоичным кодом.Людям в наше время все больше и больше требуется доступ к источнику информации, и поэтому они все чаще используют беспроводной доступ к сети.

Активная внешняя антенна

Хотя каждое предприятие или компания, занимающаяся такими технологиями, имеет широкий ассортимент продукции, на современном внутреннем рынке довольно сложно купить антенну для улучшения сигнала 3G. В розничной продаже таких антенн практически нет, и если найдешь, то цена будет высокой, так как это штучный товар, и конкурентов у него нет.

Большинство людей понятия не имеют, как может выглядеть такой механизм и как его подключить к модему.

Разновидности антенн

Внешняя антенна для 3G-модема бывает двух типов: направленная и всенаправленная.

Светильники первого типа обладают большим преимуществом и доступной стоимостью. Уровень сигнала здесь зависит от количества компонентов, присутствующих в волноводе. В обычном типе антенны Яги пятнадцать элементов. Это устройство может усиливать сигнал частотой до 21 дБи.Единственный его недостаток - узкий луч, то есть для приема сигнала потребуется точно поймать частотный источник, называемый базовой станцией. Поэтому специалисты и дали ей название - направленная антенна для 3G-модема.

Другой вид

Есть модель направленного действия в виде панели. Его конструктивная особенность заключается в том, что он выглядит как квадратная или прямоугольная поверхность, внутри которой находится волновод, прикрепленный к фольговому текстолиту. Бывает, что такая направленная антенна для 3G-модема изготавливается из двух металлических панелей, одна из которых служит отражателем, а другая - источником излучения.

При больших размерах такое устройство может обеспечить высокий процент усиления, около 25 дБи, но его стоимость будет несколько выше, чем у прямой модели. Излучение здесь не такое узкое, но, тем не менее, вам также нужно знать, где находится базовая станция, и направить антенну в этом направлении.

Внешняя 3G антенна для USB-модема всенаправленная

Такое устройство представляет собой вертикальный волновод. Их можно увидеть в такси, по радио, в системах Wi-Fi и так далее.Их еще часто называют круговыми. Как правило, за счет простой конструкции они имеют меньшую цену. Их мощность зависит от длины антенны. Большинство этих устройств могут улавливать частоту 15-17 дБи и не более, поскольку более мощный источник требует большей длины, сравнимой с шестом, который при раскачивании ветром теряет свой сигнальный луч. Если станция, излучающая код, находится недалеко, и луч 3G все еще присутствует, хотя и периодически, то такая активная внешняя антенна подходит для домашнего использования.Но если источник находится далеко, а частотное покрытие хуже некуда, то придется использовать направленную антенну.

Механизм подключения внешних антенн к модему

Вопрос подключения не такой простой, как кажется на первый взгляд. Ведь 3G-модем с разъемом для внешней антенны невозможно подключить без потери качества сигнала. Производители фиксированных модемов строят свои устройства в основном с разъемом CRC9. Например, модем Huawei E352, которым часто пользуются операторы Мегафона.У него как раз такой вход для внешней антенны.

Однако большинство внешних источников связи имеют разъемы FME, SMA, N-типа и другие, которые не подходят к антенному разъему. Так как же подключить внешнюю антенну к 3G-модему? Для решения этого вопроса вам понадобится специальный антенный адаптер. Он имеет разъем CRC9 на одном конце и то, что вам нужно для внешних источников сигнала, на другом.

Этот переходник найти непросто, а цена его составляет 500-800 руб. Правда, в продаже есть антенны уже с готовым разъемом CRC9, но у них есть один существенный недостаток - максимальная длина шнура составляет всего один метр.Поэтому такие устройства используются только в помещении, а не снаружи, для получения стабильного сигнала.

Но есть и другие популярные способы подключения 3G-модема с разъемом для внешней антенны и тем самым улучшить и повысить частоту сигнала.

Основное свойство сигнала

Внешняя антенна для 3G-модема, купленного в магазине, цена которого колеблется от 650-800 рублей и выше, по мнению многих экспертов, не лучший вариант, так как стоит недешево. , а разъемы подходят не для всех модемов, о чем говорилось выше.Также дорого стоит сам адаптер. Так что игра не всегда стоит хлопот.

Большинство экспертов утверждают, что главное в эффективности приема сигнала - не процент, показываемый программой модема, не различные данные в децибелах, а скорость доступа.

Подключение сигнала 3G зависит от многих функций - степени занятости слотов, активности абонентов, погодных условий, расстояния до базового источника и т. Д.

Усилитель своими руками

Внешняя антенна для 3G модема, цена которой, как видим, довольно немалая, доступна не каждому, а найти подходящую проблематично.Поэтому наши народные мастера придумывают различные способы улучшения качества принимаемого сигнала. И что самое интересное - им это удается! В некотором роде они делятся с другими.

Handy items

Самым простым вариантом усиления сигнала будет обычный медный провод, который нужно намотать на конец модема за четыре витка. Почему он намотан на конец? Потому что есть встроенный внутренний приемник сигнала.

Такая внешняя антенна для 3G модема действительно увеличивает скорость и качество получаемого двоичного кода.Однако у него есть и недостатки. Чтобы все работало как надо, необходимо тщательно подбирать количество витков, толщину провода и длину свободного конца. Все эти параметры различны для каждого модема и местоположения. Так, например, бывают случаи, когда один лишний поворот может только ухудшить качество принимаемого сигнала.

Еще одно усовершенствование 3G модема, предложенное людьми, - это использование дуршлага или кастрюли. Такие экспериментаторы могут создавать целые системы из кухонной утвари, различных металлических ширм и спутниковых антенн.Уловить сигнал с помощью панорамирования легче, чем через провод, но на это потребуется гораздо больше времени.

Другие способы создания антенн для модемов

Часто при покупке модема можно найти специальный удлинитель с кусочком ленты на конце, чтобы прикрепить его к стене или окну. Однако эффективность такого «гаджета» будет равносильна эффекту намотки медного провода.

Намного более популярными являются "can" усилители сигнала модема 3G, 4G. Эта «технология» пришла из Wi-Fi, где пользователи могут расширить покрытие сети на приличную территорию.Как сделать такой усилитель?

Для такой работы вам понадобится простая жестяная банка, например, из-под кофе. На определенном расстоянии от дна необходимо просверлить отверстие под стандартный антенный разъем. К нему припаивается волноводный провод. К этому разъему подключаются ТВ-кабель с необходимыми разъемами и антенный переходник к модему.

Если в мобильном устройстве нет необходимых разъемов, то мастера советуют воткнуть сам модем в отверстие банки, чтобы он там плотно сидел.

Естественно, что такие устройства неудобны, так как в поисках лучшего сигнала придется с ними ходить по квартире или дому.

Laser Disc - Усилитель для мобильных устройств

Чтобы получить внешнюю антенну для 3G-модема с компакт-дисков или DVD, вам понадобится сам диск с креплением для флешки, 3- или 5-метровый удлинительный кабель с USB-гнездом-штекером розетки, за окном, где будет висеть плита, сделайте крепление.

Таким образом, диск с модемом и удлинителем монтируется на стекле снаружи или внутри, в зависимости от погодных условий, а другой подключается к ноутбуку или персональному компьютеру.

Как заметили многие пользователи, попробовавшие эту технологию, качество сигнала действительно улучшилось по сравнению с тем, которое было раньше. Если вместо маленького лазерного диска использовать что-то побольше, то сигнал будет усилен в несколько раз.

Как выбрать усилитель сигнала?

Перед выбором усилителя необходимо сначала определить уровень стандартной частоты источника кода. Для этого выполните следующие действия:

  1. С помощью мобильного телефона вы можете узнать, где уровень сигнала самый высокий, пройдя с ним по дому и вокруг него.
  2. Также можно пойти с ноутбуком, который, особенно в современных моделях, имеет индикатор подключения 3G.
  3. Ставим на бумагу пару точек, где сигнал самый лучший.
  4. Проверяем эти точки по высоте.
  5. Останавливаемся на одной позиции.

Внешняя антенна для 3G модема, которую можно купить или изготовить описанными выше способами, не всегда приносит желаемый результат. Некоторые электронщики и специалисты рекомендуют собрать устройство, получившее название «усилитель Харченко».

Многие пользователи положительно отзываются об этом устройстве, подчеркивая его хороший результат.

Для создания такой антенны нужно взять толстый медный провод и согнуть его в виде двух ромбов, соединенных между собой одним из своих углов. Главное, чтобы получились именно ромбы с углами 120 °, а не какие-то другие фигуры. Это необходимо для уменьшения внутреннего сопротивления.

К усилителю припаивается высокочастотный кабель с фидером, который наматывается на него.Отдельно к этому компоненту припаивается небольшой отрезок медной проволоки.

Для улучшения эффекта к прибору добавляется металлическая пластина (отражатель) из фольгированной печатной платы размером 12 х 13,5 см. Расстояние между рефлектором и антенной должно быть около 35-36 мм. Для этого можно использовать колпачок-дезодорант, который крепится к антенне горячим клеем. Затем подключаем такой усилитель к модему с помощью переходника или разворачиваем устройство, как мы описали в начале статьи.

Результат

Какой вывод можно сделать из всего вышеизложенного? Лучший способ подключения к Интернету - кабель. Он более надежный, стабильный, скоростной и дает большие возможности. Но одна проблема в том, что его нельзя брать на дачу или в поездку.

В дороге или в отпуске мобильный Интернет - хороший вариант. Однако далеко не все могут позволить себе широкоформатные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы всемирной паутины. Поэтому, как альтернатива кабельному Интернету и мобильной связи, была изобретена связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, также имеет свои недостатки.

Казалось бы, возьмешь модем и пойдешь куда хочешь - везде будет выход в интернет. Оказалось, что это не совсем так. Когда вы находитесь в городе или рядом с ним, где покрытие сети стабильно и стабильно, вы практически не замечаете его проблем, что отмечают пользователи.Но как только вы отойдете на несколько десятков километров от исходной базы, сразу проявятся все ее недостатки, главный из которых - слабый и прерывистый сигнал связи. Поэтому многие умельцы сами придумали и советуют другим сэкономить время с самодельным устройством, известным как внешняя 3G-антенна для USB-модема, предпочитая его из-за дешевизны и лучшего качества, чем покупные антенны.

Антенна Wi-Fi

на 8 квадратов. Расчет проволочной антенны на t2.Простая антенна дмв своими руками. Способ передачи информации по беспроводному каналу

Популярность Интернета среди населения постоянно растет. Однако многие люди живут в районах, где сигнал очень слабый или вообще отсутствует. В связи с этим очень остро стоит проблема увеличения мощности и качества приема Интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому часто на помощь приходит внешняя антенна Харченко, выполненная в форме, материалом для которой служит толстый медный провод.Связь квадрата происходит в местах открытых углов, куда подключается телевизионный кабель.

Такая антенна требует точного расчета для цифрового наземного телевидения. Для улучшения направленности некоторые конструкции могут быть оснащены решеткой или сплошным экраном из проводящего материала. Такая биквадратная антенна может решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, в том числе различные типы антенн Харченко, относительно просты в изготовлении и включают в себя металлические и пластиковые детали, а также элементы из других материалов, соединенные разными способами... Такие конструкции легко сделать самостоятельно, в том числе и антенну Харченко для ТВ своими руками.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного Интернета ... Эта проблема особенно остро стоит для тех, кто живет на значительном расстоянии от базовой станции и использует Интернет на очень низкой скорости. В таких ситуациях лучший выход - антенна Харченко для 3g модема своими руками, которую довольно легко сделать в домашних условиях.

Эта рамочная конструкция известна как антенна УВЧ с 60-х годов прошлого века. Он имеет зигзагообразную форму рамы, что делает устройство очень эффективным.

Система состоит из двух квадратных элементов. Чтобы рассчитать антенну для модема 3G на частоте 2100 МГц, размер каждой стороны квадрата должен быть 53 мм. Вся конструкция выполнена в виде замковой конструкции, включающей две ромбовидные фигуры с внутренними углами 1200.Это сделано для того, чтобы снизить внутреннее сопротивление устройства. Соединение ромбов между собой осуществляется пайкой. Сюда же припаян высокочастотный кабель.

Более точные данные можно получить с помощью онлайн-калькулятора для расчета антенны Харченко, в который достаточно просто ввести необходимые исходные данные.

Для повышения эффективности устройство можно использовать вместе с отражателем. Обычно эта деталь представляет собой металлическую пластину, а наиболее подходящий материал для ее изготовления - текстолит, покрытый фольгой.В этом случае антенна включает определение расстояния между приемником и отражателем. После расчетов и заготовки материалов антенну Харченко для модема можно сделать своими руками.

Детали соединены между собой при помощи термоклея. Вы можете зафиксировать нужное расстояние между элементами, используя предмет наиболее подходящих размеров. Затем к устройству подключается антенна. Поскольку в модемах нет разъемов для подключения внешних антенн, их просто обматывают проводом, который затем соединяют кабелем с приемным устройством.При необходимости антенну Харченко для 4g модема можно сделать по такой же схеме.

По окончании сборки на противоположном конце кабеля, который будет подключен к модему, нужно собрать так называемое согласующее устройство, предусмотренное специально для таких устройств. Для этого используется медная фольга, такая же, как в печатных платах ... Расчет антенны для модема 4g такой же, как и в предыдущем варианте.

Если есть разъем для подключения внешней антенны, то кабель подключается с помощью специального переходника.После всех подключений антенна для модема считается готовой к работе. Настройка приема сигнала для 4g выполняется экспериментально путем медленного вращения конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством штрихов на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется дециметровый диапазон длин волн. Поэтому перед проектированием антенны Харченко для DVB t2 необходимо доработать, чтобы прием сигнала был максимальным.

Сама конструкция выглядит довольно компактно, она выполнена в классическом варианте из двух ромбов, в результате получается зигзагообразная антенна без рефлектора. В качестве основы можно использовать любой токопроводящий материал, например, медный или алюминиевый провод диаметром 1-5 мм. Также подходят трубы, полосы, уголки, профили и т. Д. Лучше всего для этого подходит медная проволока толщиной 3 мм. Его очень легко гнуть, выравнивать и паять. Далее это нужно делать в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это бывает в аналоговом телевидении. В этом случае при нормальной работе антенны для ТВ сигнал нормально поступает в ТВ-приемник, но если будут сбои, то сигнала не будет вообще. Соответственно изображения не будет. Если сигнал есть и он принимается нормально, то изображение будет одинакового качества на всех каналах. Этот фактор необходимо учитывать при выполнении для цифрового ТВ, хотя отдельные настройки могут отличаться для конкретного региона.

Непосредственно ТВ антенна Харченко изготавливается в определенной последовательности:

  • Для начала необходимо отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
  • После всех загибов формируются два конца, которые нужно зачистить на расстоянии 1,5-2 см. На концах делают петли и прикрепляют друг к другу. Стыки полностью заделаны. Затем к одному из стыков припаивается центральная жила, а к другому - оплетка.В результате получается готовая антенна или двойной квадрат.
  • Biquad антенна для телевизора требует телевизионного кабеля длиной около 3 метров. Со стороны антенны зачищается на 2 см, а со стороны вилки - на 1 см. Вилку можно выбрать на свое усмотрение. Его, как и проволоку, необходимо зачистить напильником или каким-то острым предметом. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ практически готова к использованию.
  • По окончании пайки все стыки заполнить горячим клеем из пистолета.Пока клей горячий, нужно собрать излишки. В результате получается надежное и эластичное соединение. На самой антенне места пайки тоже залиты клеем.

Харченко антенна для телефона

Удаленная направленная антенна может значительно расширить возможности мобильного телефона и улучшить качество связи, когда абонент находится в удаленной зоне. В продаже не всегда можно найти наиболее подходящий вариант, поэтому антенна Харченко становится лучшим выходом из ситуации для сотовой связи, сделанной из подручных материалов своими руками.

Самый доступный вариант - рассмотренная выше стандартная конструкция. Размер такой антенны должен соответствовать конкретным условиям эксплуатации. Все необходимые материалы продаются в строительном магазине. Самые простые конструкции подключаются напрямую к кабелю и не требуют особых настроек.

В первую очередь нужно запастись медной проволокой диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если подключения будут производиться без пайки, потребуются специальные антенные разъемы и разъемы F-типа.Когда планируется подключить две антенны Харченко параллельно, может потребоваться рефлектор, который может быть оловянным или алюминиевым. Стыки заизолировать термоусадочной трубкой или изолентой. Для пайки нужен паяльник.

Медная проволока, заранее подготовленная, сгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Затем антенный калькулятор определяет точку соединения этих ромбов как точку соединения с кабелем.К этой точке припаивается отрезок кабеля длиной 50 см, а к его противоположному концу прикручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, который значительно улучшает прием сигнала на определенной территории. Конструкция такая же, как у антенны для t2, когда нижний торец рамки и рефлектор соединены между собой через оболочку кабеля.Для этого в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому на стяжке натягивается разъем F-типа. К этому разъему предварительно припаяны кабель и рамка, расположенные на расстоянии более 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в самом простом варианте, готова к эксплуатации.

Для прямого подключения приемника к мобильному телефону используется пигтейл, представляющий собой специальный провод. Один конец подключается к антенному кабелю, а другой с помощью разъема подключается к разъему антенны телефона.В этом случае нет проблем с расчетом антенны и не требуется отдельных настроек, достаточно просто расположить антенну наиболее оптимальным образом, ориентируясь на качество принимаемого сигнала. Рекомендуется установить мачту с приемным устройством как можно ближе к дому, желательно возле окна, чтобы минимизировать длину кабеля.

В Москве и Московской области с 15 января 2014 года цифровое наземное телевещание ведется только с DVB-T2 на 24, 30 и 34 каналах УВЧ.

Для надежного приема цифровых телеканалов в городе Жуковский Московской области я впервые применил активную комнатную антенну «Дельта», которая не всегда обеспечивала стабильный прием радиосигнала внутри многоквартирного дома.

Наилучшие результаты показала ранее опубликованная антенна Triple Square. При этом не были устранены некоторые неудобства с проживанием. комнатная антенна для надежного приема сигнала. Для установки антенны на балконе, выходящем в сторону передающего центра, была изготовлена ​​модификация рамочной антенны Харченко.Он плоский и легко укладывается на балконную стену. Антенна изготовлена ​​из одножильного медного кабеля, приобретенного в магазине Электромастер. Для его создания потребовались линейка, фломастер, плоскогубцы, паяльник на 60 ватт и полчаса свободного времени. Изоляция с медного жила диаметром 4 мм снималась только в точках подключения проводов и пайки ТВ кабеля.

Расчет антенны Харченко для приема DVB-T2

Сторону квадрата определить легко.Он равен четверти длины волны ( λ ) принятого радиосигнала.

Для первого мультиплекса (30 канал) λ = 300000/546 (МГц) = 549,45 (мм). Соответственно, сторона квадрата а = λ / 4, а = 549,45 / 4 = 137 (мм) .

Антенна имеет усиление (по сравнению с диполем) порядка 8 ... 10 дБ, широкую полосу пропускания (уверенно принимает сигналы с 24, 30 и 34 телеканалов), не требовательна к точности изготовления и хорошо совпадает с коаксиальным кабелем вроде 75 Ом и 50 Ом.Расстояние между точками и и b , где соединяются центральная жила и оплетка телевизионного кабеля, около 10 мм. Усиление антенны можно увеличить на 2 ... 3 дБ, если она оборудована отражателем (из металлического листа или сетки), расположенным параллельно полотну антенны на расстоянии h = 0,21 ... 027 λ. Его изменения должны превышать ширину и высоту антенной перемычки на 5 ... 10% соответственно. Из-за небольшой площади балкона меня больше устроила «двойная восьмерка», но без отражателя.Он обеспечивал качественный прием телевизионных цифровых и аналоговых сигналов в дециметровом диапазоне.

В качестве справочного материала в таблице приведены радиочастоты наземных аналоговых и цифровых телеканалов, которые могут быть пойманы на наземную антенну в Москве и Московской области.

Частотный план эфирного аналогового телевидения в Москве и Московской области

Номер канала

Частота канала

Название канала

Примечание

Первый канал

B I (1-3 канала)

B I (1-3 канала)

Россия 2 (Спорт)

B III (6-12 каналов)

B III (6-12 каналов)

B III (6-12 каналов)

ДМВ (21-69 канал)

Подмосковье

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

Дом

ДМВ (21-69 канал)

Культура

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

Канал 5 СПб

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

ДМВ (21-69 канал)

Наземное цифровое телевидение с 15.01.2014 ведется только с DVB-T2

Первый канал.Россия 1.

Россия 2 (Спорт).

Россия 24. Культура.

Карусель. Канал 5 СПб.

НТВ. ОТР. TVC

ДМВ (21-69 канал)

Рен ТВ. Спас. СТС.

Дом. НТВ плюс спорт.

Звезда. Мир. TNT.

TV3. Муз ТВ.

ДМВ (21-69 канал)

Спорт 1.Искатель.

Русский роман.

Сарафан. Мать и ребенок.

Московский трест. Музыка.

Комедия. LifeNews.

Наш футбол

ДМВ (21-69 канал)

Удачи в техническом творчестве!

С поддержкой DVB-T2 и естественно ему нужна была антенна, что естественно нужно делать своими руками. О том, как сделать антенну для DVB-T2 своими руками, пойдет речь далее.

Для начала решил протестировать антенный биквадрат Харченко или просто народ "восьмерки". Для изготовления нам понадобится медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой был ВВГ 2,5 квадратных и я решил попробовать сделать из него антенну для DVB-T2.

Расчет антенны

Узнаем наши частоты обоих пакетов DVB-T2 в нашем районе. Для этого перейдите по номеру на сайт интерактивной карты CETV . и посмотрите, какая вышка к вам ближе, один или оба пакета каналов вещают и на каких частотах.В пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь, зная частоту пакета, нам нужно вычислить длину стороны квадрата нашей антенны DVB-T2. Он равен четверти длины волны.

То есть для наших 586 МГц: 300000000/586000000 = 0,51 метр. Четверть длины волны соответственно 0,51 / 4 = 0,127 метров или 12,7 см.

Для второго мультиплекса 666 МГц рассчитываем аналогично и получаем 11,2 см.

Нас интересует L1. H и B для антенны с рефлектором (решеткой), усиливает сигнал. Обошелся без этого.

Теперь, если мы сделаем антенну для двух пакетов каналов DVB-T2, определим среднюю длину. То есть складываем наши длины и делим пополам.

L1 = (12,7 + 11,2) / 2 = 11,95 округлить до 12 см.

Антенна в сборе для DVB-T2

Здесь все должно быть ясно.Берем наш сегмент ВВГ или что там у вас есть. Определить примерную длину провода, необходимой для сборки антенны, можно L1 * 8 и накинуть пару сантиметров. 12 * 8 + 2 = 98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока диаметром 4-5 мм, то без тисков, скорее всего, вам не обойтись. Пассатижей мне хватило.

Зачищаем провод с изоляции. Затем согните биквадрат плоскогубцами. Смотрим картинки.Все углы 90 градусов.

Далее припаиваем ТВ кабель 75 Ом. К одному квадрату припаиваем жилку, к другому - косу.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому после сборки антенну лучше покрасить. Я использовала остатки акриловой фасадной краски. Место пайки лучше залить горячим клеем или герметиком.

Скрепляем провод от точки пайки стяжками (планками) по сторонам квадрата, как на фото.Этот обязательный шаг - согласование антенны.

Тестирование самодельной антенны на самодельном телевизоре

Итак, биквадрат дает усиление сигнала около 6 дБ, а до вышки 26 км по прямой. Хотя сайт CETV указывает, что мы находимся в зоне уверенного сигнала, я усомнился и подготовил его давно.

Поднялся на второй этаж дома и вытащил антенну на строительные леса. Он указал в сторону башни и включил телевизор.Телевизор уверенно принял оба пакета цифрового ТВ.

Принес в дом самодельную антенну, телевизор продолжал уверенно показывать отлично.

Цифровое телевидение вещает в дециметровом диапазоне длин волн. Поэтому можно использовать практически любую антенну УВЧ. Но мне нужна была простая , легко повторяемая и сильная uHF антенна диапазона.
Так что его можно было носить с собой, а иногда было не жалко отдавать его людям за небольшую сумму.

Всем известная « восьмерка », с той разницей, что я использовал ее без отражателя.
В качестве антенного полотна можно взять любой токопроводящий материал подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоса, шина, уголок, профиль ... Я взял медную проволоку диаметром 3 мм. Легко паять, легко сгибать при сборке, легко выравнивать при сгибании.
Внешняя сторона квадрата 14 см, внутренняя немного меньше - 13 см из-за того, что середина двух квадратов не сходится, примерно 2 см от угла к углу.

Так что если делать антенну не из проволоки, то меряешь - верхние стороны 14 см, боковые стороны 13.

Все размеры прибл. Не бойтесь быть короткими или ошибочными. В наши планы не входит изготовление антенны, отвечающей всем стандартам. Нужна простая, но рабочая лошадка. Суррогатный, но надежный. Суррогат, потому что:
1 ... Я лично габаритов терпеть не мог.
2 ... Отражатель отсутствует.
3 ... Я взял кабель 50 Ом вместо 75 Ом, но с толстой оболочкой. Друзья обычно использовали этот кабель для автомобильных антенн радиостанций 27 МГц.
Тем не менее антенна работает неплохо.

У цифрового сигнала есть особенность, присутствует она или нет. При приеме аналогового телевидения показывались разные каналы с разным уровнем помех, а при снятии уровень снега на экране просто повышался, пока сигнал не пропадал полностью. В цифре сигнал практически одинаковый на всех каналах, а если есть прием, то есть на всех каналах.
Данная антенна проверена мной более чем на десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см. и сгибаем проволоку. Первый отрезок 13 см + 1 см на петлю (для прочности). Второй и третий - по 14 см, четвертый и пятки - по 13 см, шестой и седьмой - по 14 см, а последний восьмой - 13 см + 1 см петли жесткости.

Зачищаем по 1,5 - 2 см с обоих концов, закручиваем две петли друг за другом, после чего паяем стык.Это будет один из выводов кабельного соединения. Через 2 см еще один. Куда припаять центральную жилу, куда плести оплетку, значения не имеет.

Расстояние между припоями 2 см

Взял трос около трех метров. В большинстве случаев достаточно, если вы не для себя лично. Измерьте сами, сколько вам нужно.

Зачистил кабель со стороны антенны на два сантиметра, до штекера - 1 см. Если вилка такая же как на фото. Можешь взять любой посильнее.

Зачистка кабеля

Почистил пробку напильником и скальпелем.

После пломбирования обе точки пайки заливаются клеем из пистолета. На вилке сначала заливается горячий клей в точку пайки и в пластиковый колпачок, с запасом, потом можно убрать излишки. Затем, пока клей не остынет, все быстро собирается. Такой сустав зубами не прогрызешь. Надежный и одновременно эластичный.

Пайка на самой антенне тоже залита клеем, но для жесткости конструкции берется каркас - любая крышка, коробка,…. Я снял крышку с 20-литровой бутылки с водой, которой у меня накопилось достаточно. Если вы делаете антенну, как я, для массового производства, то лучше сразу использовать распространенные материалы, буквально лежащие у вас под ногами для лучшей повторяемости антенны. Если антенна сделана в единственном экземпляре для быстрой приклепки, то заливать вообще ничего нельзя.

Получилась такая конструкция, которую можно наклеить где угодно - на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару шпилек ...

Антенный узел

Если антенна помялась во время переноса, она легко и без повреждений юстируется. Это, пожалуй, самый главный его плюс.
Я не всегда ношу с собой такую ​​конструкцию, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2.Он легко помещается с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн. Занимает меньше времени.

Так мой друг закрепил антенну, используя ее как уличную. Башня находится примерно в 9 км. Прием уверенный, несмотря на простоту антенны.

Антенна Харченко - отличное решение для подключения модема в доме. Модели могут различаться по дизайну. В зависимости от размера пластины частота работы прибора заметно меняется.Также следует учитывать, что самодельные модели могут включать в себя как пластиковые, так и металлические предметы. В этом случае соединение стоек осуществляется по-разному. Чтобы разобраться в этом вопросе более подробно, необходимо рассмотреть существующие сегодня антенны.

Антенна с медной обмоткой

Добраться до такого типа антенны Харченко своими руками достаточно просто. Такие модификации рассчитаны, как правило, на 300 Гц. Однако в этом случае многое зависит от длины рефлектора.Изготовление антенны Харченко в первую очередь нужно начинать с заготовки пластины. Как правило, для этого выбирается лист нержавеющей стали. Следующим шагом будет изготовление вибратора для устройства. Для этого проволока понадобится толщиной около 2,3 мм. Соединительный кабель обычно двухжильный.

Для устройства на 300 Гц подходит идеально. Кабель необходимо подключить непосредственно к пластине. Для этого вам придется воспользоваться паяльной лампой. Далее к антенне крепятся стойки.Передние секции должны быть под углом 45 градусов. По окончании работ осталось только сделать на мачте медную обмотку. В этом случае целесообразнее заводить его с верхней стороны.

Устройство на алюминиевой мачте

Антенна Харченко для 3G изготовлена ​​на алюминиевой мачте своими руками по стандартной методике. Однако в первую очередь важно определиться с частотой работы устройства. Расчет антенны Харченко ведется исходя из габаритов плиты.Если рассматривать модификации на 300 Гц, то его длина должна быть ровно 35 см. При этом толщина нержавеющей стали должна быть не более 1,3 мм. Следующим шагом будет прямая установка мачты.

Крепится к пластине с помощью сварки. Важно выбрать вибратор алюминиевого типа на модификацию 300 Гц. Далее нужно закрепить участки для захвата сигнала. Чтобы сделать их ромбовидной формы, вам понадобится машинка. Боковые секции должны быть под углом 90 градусов.При этом толщина упоров в среднем составляет около 3,3 мм. Питатели для таких модификаций подходят с диэлектриком.

На алюминиевых стойках

Антенну Харченко для 3G с алюминиевых стоек собрать своими руками довольно просто. Важно сначала взяться за пластину. В этом случае можно рассматривать модификацию с частотой 400 Гц. Расчет антенны Харченко стандартно производится исходя из габаритов пластины. В этом случае его длина должна быть 30 см.При этом толщина листа приветствуется на уровне 2,3 мм. Вибратор для антенны нужно выбирать секционного типа.

Для того, чтобы изготовить самому, необходимо приобрести алюминиевую проволоку диаметром ровно 2,6 мм. После этого важно закрепить его на станке и сделать две стойки в форме ромба. После этого важно закрепить вибратор на пластине. При этом медные обмотки на мачте используются редко. Непосредственную зону подключения фидера перед пайкой необходимо тщательно очистить.Для этого можно использовать наждачную бумагу.

Антенна на 300 Гц

Антенна Харченко изготовлена ​​вручную на 300 Гц из пластины из нержавеющей стали. Подбирается в длину примерно 35 см. В этом случае толщина металла должна быть не более 2,2 мм. Многие специалисты рекомендуют паять для подключения двухжильный кабель. В среднем его диаметр должен составлять 3,3 см. В этом случае вибратор можно изготовить совершенно самостоятельно. Для этого рекомендуется использовать проволоку диаметром 2.6 мм. Боковые стоки для антенны должны быть под углом 45 градусов.

В этом случае передние части припаиваются в последнюю очередь. Их максимальная длина должна быть 20 см. Центральные штыри для антенны выбраны из алюминия. Однако некоторые устанавливают их из нержавеющей стали. Также следует учитывать, что целесообразнее монтировать спичку алюминиевого типа. Приветствуется его диаметр - около 3,5 см. Питатель для него можно использовать только с диэлектриком. По окончании скидки остается только припаять вибратор и проделать на пластине отверстия, чтобы закрепить антенну.

400 Гц модель

Этот тип антенны Харченко для модема должен иметь пластину длиной около 30 см. При этом приветствуется толщина металла на уровне 2,3 мм. Соединительный кабель может быть трехходовым. Однако диаметр его сечения должен быть не менее 2,2 см. Для сборки вибратора в первую очередь лучше закрепить боковые части.

Только после этого можно переходить к нижним стойкам. Они должны располагаться по отношению к пластине под углом 90 градусов.Центральные штифты обычно стальные. Мачта в этом случае выполнена с медной обмоткой. Таким образом значительно увеличивается проводимость антенны.

Антенное устройство 500 Гц

Антенна для модема своими руками (Харченко) собирается на 500 Гц, как правило, из пластины толщиной около 2,2 мм. В этом случае его длина должна быть не менее 35 см. В этом случае вибратор можно изготовить самостоятельно на станке. Для этого понадобится алюминиевая проволока диаметром примерно 3.7 мм. Длина одной секции должна быть около 20 см. Также следует учитывать, что сборку вибратора целесообразнее начинать с верхних стоек. При этом боковые опоры необходимо закрепить под углом ровно 90 градусов. Для этого придется использовать сварочный инвертор. В некоторых случаях вибраторы монтируются на отдельной пластине. В этом случае также используются пластиковые миски. В этом случае придется использовать клей. В последнюю очередь прикрепляются задние части антенны.

Следующим шагом будет подключение кабеля к пластине.Для антенны на 500 Гц выбирается трехпроходная. Его диаметр должен быть не менее 1,8 см. После фиксации троса прикрепляются центральные шпильки, которые необходимы для удержания мачты. В этом случае его часто используют из нержавеющей стали. Однако алюминиевые аналоги встречаются довольно часто. Питатель должен быть прикреплен непосредственно к мачте с медным основанием. Отражатели в этом случае используются как диэлектрического, так и недиэлектрического типа.

Модификации без фидера

Антенна Харченко для ТВ без фидера имеет среднюю частоту 300 Гц.В этом случае сборку необходимо начинать с крепления мачты. Может использоваться как стальной, так и алюминиевый марки. Причем его сечение должно быть овальным. Все это облегчит на нем намотку. Диаметр мачты в среднем составляет 2,3 см.

В этом случае плиты можно использовать разной длины. В этом случае очень многое зависит от размера вибратора. Если вы занимаетесь его самостоятельной сборкой, то провод выбирается только алюминиевого типа, а его минимальный диаметр должен быть 2.9 мм. Центральные штыри в этом случае можно подобрать медные. В этом случае чаще всего используют отражатель недиэлектрического типа.

Аппараты с двойным центральным проводником

Антенна Харченко этого типа в среднем может похвастаться 400 Гц. Причем многое в этой ситуации зависит от формы и размеров вибратора. Как правило, он выполнен в стандартной форме ромба. Однако в наше время бывают исключения. Пластины в этой ситуации часто заменяют решетками. Их длина должна быть не менее 35 см.

Отверстия для крепежа необязательны. Также следует учитывать, что мачту необходимо использовать с большим диаметром. Паять нужно только после фиксации вибратора. В этом случае следует обратить особое внимание на тип отражателя. Для стабильного приема сигнала чаще всего используется коаксиальный тип. В свою очередь используются самые разные кормушки. По окончании работ осталось только найти кабель для подключения антенны. Может использоваться на частоте 400 Гц двухпроводного типа.

Плетеная вертикальная поляризация Модель

Антенна Харченко этого типа выдает в среднем около 300 Гц. При этом на него можно устанавливать различные вибраторы. Провода для него чаще всего используются алюминиевого типа. В этом случае пластины также можно заменить решетками. Однако опоры в этой ситуации следует делать в виде ромбов. В этом случае важно расположить боковые стойки под углом 45 градусов. Для лучшего приема сигнала многие специалисты рекомендуют использовать только диэлектрические фидеры.

Важно заняться плетением сразу после установки мачты. Чаще всего монтируется из алюминия. В то же время стальные аналоги в наше время встречаются довольно редко. Центральную жилу для хорошего приема сигнала выбирают диаметром около 3,8 мм. По окончании сборки антенны остается припаять соединительный кабель. Вы можете использовать его разные типы, но многие специалисты по-прежнему предпочитают двухпроводные модели.

Устройство вертикальной поляризации без оплетки

Антенна Харченко без оплетки предназначена для модемов с частотой около 200 Гц.Важно начать сборку модели с заготовки стойки. При этом многие специалисты советуют брать тарелку небольшой толщины. Перед его установкой проделываются отверстия для установки с помощью дрели. Вибратор в данном случае выбирается из алюминиевого типа. Также необходимо сделать два монтажных отверстия. Боковые стойки в некоторых случаях бывают стального типа.

Также следует учитывать, что сначала необходимо припаять задние опоры. Важно заранее подготовить соединительный кабель.Для антенны с частотой 200 Гц подойдет двухпроводного типа. После подключения антенны устанавливаются передние стойки. Далее питатель необходимо закрепить на мачте. После этого непосредственно для приема сигнала устанавливается отражатель.

ДМВ антенна двойная квадратная. Антенна Харченко: расчет и изготовление

Трехэлементная рамочная антенна имеет узкий главный лепесток диаграммы направленности и высокое усиление. Для диапазона DMV, который транслирует российские мультиплексы 1, 2 и 3 в формате DBV-T2, размеры антенны очень компактны.Поэтому Triple Square может успешно заменить комнатную антенну.

Оптимальная длина ребра отражателя на 4% больше длины ребра вибратора. Зависимость коэффициента усиления рамочной антенны Triple Square от расстояния между элементами показана на рисунке. При B = 0.11L имеем максимальный прирост.

Входной импеданс антенны, а также ее коэффициент усиления также определяется расстоянием между элементами антенны. Например, когда расстояние между рефлектором и вибратором B = 0.11L, получаем, что входное сопротивление антенны составляет 65 Ом, а коэффициент усиления по сравнению с полуволновым диполем составляет 6,6 дБ.

При расчете антенны Triple Square можно использовать следующие формулы: B = 0,255L; Р = 0,261Л; D = 0,247L, где L - длина волны. Оптимальное расстояние между элементами A (B) = 0,11 .... 0,15L. Размеры элементов для дециметрового диапазона (телеканалы 21-80) антенны Triple Square приведены в таблице.

Каналы D (мм) In (мм) P (мм) A (мм) B (мм) W (мм)
21–26 134 158 193 57 98 152
27–32 122 144 176 61 89 139
33–40 110 131 160 55 80 126
41 - 49 99 117 143 50 72 112
50–58 89 105 129 45 69 102
59 - 68 81 96 113 41 59 92
59 - 80 73 86 106 37 53 83

Сетка частот телеканалов в городе Жуковский Московской области.

Следовательно, в данной местности оптимальной будет антенна, рассчитанная на 30 телеканалов (Несущая частота 546 МГц).

Рамочную антенну Triple Square можно улучшить, добавив еще три элемента. Усиление модифицированной антенны значительно увеличивается, что дает ей преимущество при использовании как для внутреннего, так и для наружного исполнения. Конструкция антенны представлена ​​на рисунке.

размеров в таблице.

Каналы 3 G F D AT R И B И TO L L 909
21… 26 68 90 112 134 158 193 67 98 55 43 31 150
27… 32 56 79 100 122 144 176 61 89 49 37 25 138
33… 40 44 66 88 110 131 160 55 80 43 31 19 124
41… 49 33 55 77 99 117 143 50 72 38 27 16 109
50… 58 24 45 67 89 105 129 45 69 34 21 12 99
59… 68 17 38 59 81 96 113 41 59 30 18 8 96
69… 80 10 31 52 73 89 106 37 53 26 14 4 81

Для изготовления можно использовать проволоку из меди или латуни диаметром 3... 5 мм. Провод последовательно изгибается в виде, показанном на рисунке, стыки спаяны. Для большей прочности конструкции можно перед пайкой стянуть стыки тонкой медной проволокой.
Антенный кабель припаян в точках а и б. В точке «c» оболочка кабеля соединяется с материалом антенны.

Популярность Интернета среди населения постоянно растет. Однако многие люди живут в местах, где сигнал очень слабый или вообще отсутствует.В связи с этим очень остро стоит проблема увеличения мощности и качества приема Интернета. Медленная скорость требует времени и не дает желаемого результата. Поэтому на помощь часто приходит внешняя антенна Харченко, выполненная в форме, материалом для которой служит толстый медный провод. Квадратное соединение между собой происходит в местах открытых углов, куда подключается телевизионный кабель.

Такая антенна требует точного расчета для цифрового наземного телевидения.Для улучшения направленности в некоторых конструкциях может быть установлена ​​решетка или прочный экран из проводящего материала. Такая биквадратная антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, в том числе различные типы антенн Харченко, изготавливаются сравнительно легко и включают в себя металлические и пластмассовые детали, а также элементы из других материалов, соединенных различным способом. Такие конструкции легко изготовить самостоятельно, в том числе антенна Харченко для ТВ своими руками.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного Интернета. Особенно остро эта проблема стоит для тех, кто живет на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях лучший выход - антенна Харченко для 3g модема своими руками, которую довольно легко сделать в домашних условиях.

Эта рамочная конструкция известна как антенна УВЧ с 60-х годов прошлого века.Имеет зигзагообразную конфигурацию рамы, за счет чего устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Чтобы рассчитать антенну для модема 3G на частоте 2100 МГц, размер каждой стороны квадрата должен быть 53 мм. Вся конструкция выполнена в виде сцепляемой конструкции, которая включает в себя две ромбовидные фигуры с внутренними углами 1200. Это сделано для того, чтобы снизить внутреннее сопротивление устройства. Соединение ромбов между собой осуществляется пайкой.Здесь и далее припаивается высокочастотный кабель.

Более точные данные можно получить с помощью онлайн-калькулятора для расчета антенны Харченко, в котором достаточно просто ввести необходимые исходные данные.

Для повышения эффективности устройство можно использовать вместе с отражателем. Обычно эта деталь представляет собой металлическую пластину, а фольгированный текстолит - наиболее подходящий материал для ее изготовления. В этом случае антенна включает определение расстояния между приемником и отражателем.После расчетов и заготовки материалов антенну Харченко для модема можно сделать своими руками.

Соединение деталей между собой осуществляется при помощи термоклея. Вы можете зафиксировать нужное расстояние между элементами, используя любой предмет наиболее подходящих размеров. Затем к устройству подключается антенна. Поскольку у модемов нет разъемов для подключения внешних антенн, их просто обматывают проводом, который затем соединяется кабелем с приемником.При необходимости антенну Харченко для 4g модема можно сделать таким же образом.

В конце сборки, на противоположном конце кабеля, который будет подключаться к модему, нужно собрать так называемое согласующее устройство, предусмотренное специально для таких устройств. Для этого используется медная фольга, такая же, как в печатных платах. Расчет антенны для модема 4g такой же, как и в предыдущей версии.

При наличии разъема для внешней антенны кабель подключается с помощью специального переходника.После всех подключений антенна для модема считается готовой к работе. Настройка приема сигнала для 4g осуществляется экспериментально путем медленного поворота конструкции вокруг оси до получения максимально четкого сигнала. Качество сигнала определяется количеством штрихов на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед проектированием следует выполнить антенны Харченко для DVB t2 для максимального приема сигнала.

Сама конструкция выглядит довольно компактно, выполнена в классическом варианте из двух ромбов, в результате получается зигзагообразная антенна без рефлектора. В качестве основы можно использовать любой токопроводящий материал, например, медный или алюминиевый провод, диаметром 1-5 мм. Также подходят трубы, полосы, уголки, профили и т. Д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Его очень легко гнуть, выравнивать и паять. Далее это следует делать в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как в случае с аналоговым телевидением. В этом случае при штатной работе антенны для телевизора сигнал нормально идет на телевизор, если есть сбои, то сигнала вообще не будет. Соответственно изображения не будет. Если сигнал есть и он нормально принимается, изображение будет одинакового качества на всех каналах. Этот фактор необходимо учитывать, когда он выполняется для цифрового телевидения, хотя отдельные настройки могут отличаться для конкретного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

  • Для начала необходимо отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
  • После всех загибов формируются два конца, которые необходимо загладить на расстояние 1,5-2 см. На концах делают петли и прикрепляют друг к другу. Стыки полностью заделаны. Затем к одному из стыков припаивается центральная жила, а к другому - оплетка.В результате получается готовая антенна или двойной квадрат.
  • Биквадратная антенна для телевизора требует телевизионного кабеля длиной примерно 3 метра. Со стороны антенны она сглаживается на 2 см, а со стороны вилки - на 1 см. Вилку можно выбрать на свое усмотрение. Его, как и проволоку, нужно очистить напильником или каким-нибудь острым предметом. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ практически готова к использованию.
  • После пайки все стыки залить горячим клеем из пистолета.Пока клей не остынет, его излишки нужно собрать. Получается и надежное, и гибкое соединение. На самой антенне места пайки также залиты клеем.

Антенна Харченко для телефона

Внешняя направленная антенна позволяет значительно расширить возможности мобильного телефона и улучшить качество связи, когда абонент находится в удаленном районе. В продаже не всегда можно найти наиболее подходящий вариант, поэтому антенна Харченко для сотовой связи, сделанная из подручных материалов своими руками, становится лучшим выходом.

Самый доступный вариант - рассмотренная выше стандартная конструкция. Размер такой антенны должен соответствовать конкретным условиям эксплуатации. Все необходимые материалы продаются в строительном магазине. Самые простые конструкции подключаются напрямую к кабелю и не требуют особых настроек.

Необходимо прежде всего запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если подключения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и разъемы.Когда планируется подключить две антенны Харченко параллельно, может потребоваться отражатель, который может быть оловянным или алюминиевым. Стыки утепляют с помощью термоусадочной трубки или изоленты. Для пайки потребуется паяльник.

Подготовленная заранее медная проволока изгибается и превращается в зигзагообразную рамку, состоящую из двух ромбов. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее антенный калькулятор определяет точку соединения этих ромбов как точку соединения с кабелем.К этой точке припаивается отрезок кабеля длиной 50 см, а к его противоположному концу прикручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно улучшающего прием сигнала в той или иной зоне. Конструкция такая же, как у антенны для Т2, когда нижний торец рамки и рефлектор соединены между собой кабельной оплеткой.Для этого в отражатель дополнительно вкручивается болт длиной 50 мм, к которому стяжкой притягивается разъем F-типа. Ранее к этому разъему припаиваются кабель и рамка, находящиеся на расстоянии более 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в самом простом варианте, готова к использованию.

Для прямого подключения приемного устройства к мобильному телефону используется пигтейл, представляющий собой специальный провод. Один конец подключается к антенному кабелю, а другой через разъем с антенным разъемом телефона.В этом случае нет проблем с расчетом антенны и не требуется никаких отдельных настроек, достаточно просто расположить антенну наиболее оптимально, ориентируясь на качество принимаемого сигнала. Рекомендуется установить мачту с приемным устройством как можно ближе к дому, лучше всего возле окна, чтобы минимизировать длину кабеля.

Рамочные антенны

Обычный петлевой вибратор можно трансформировать в квадратную рамку, периметр которой примерно равен длине волны (рис.1).

Рис. 1 Преобразование петлевого вибратора в квадратную рамку.

Антенны этого типа называются рамочными или рамочными антеннами. Для приема телевизионных программ чаще всего используются двухэлементные и трехэлементные рамочные антенны, которые еще называют «двойной квадрат» и «тройной квадрат». Эти антенны отличаются простотой конструкции, достаточно высоким коэффициентом усиления и узкой полосой пропускания.

Узкополосные антенны по сравнению с широкополосными обеспечивают частотную избирательность.Из-за этого мешающие сигналы от других телевизионных передатчиков, работающих на близких по частоте каналах, не могут проникнуть на вход телевизионного приемника. Это особенно важно в условиях слабого сигнала. Часто возникает необходимость в приеме слабого сигнала от удаленного передатчика при наличии поблизости мощного передатчика другого канала. В таких условиях частотной избирательности телевизионного приемника может не хватить. Кроме того, интенсивный мешающий сигнал, поступающий на первый каскад приемника (или антенного усилителя), приводит к кросс-модуляции полезного сигнала мешающим сигналом.В последующих каскадах избавиться от этого уже не удастся. Поэтому в таких случаях следует использовать узкополосные антенны.

Двухэлементная рамочная антенна показана на рис. 2. Рамки антенны имеют квадратную форму, а по углам они могут иметь закругления произвольного радиуса, не превышающие примерно 1/10 стороны квадрата. Каркасы изготавливаются из металлической трубки диаметром 10-20 мм для антенн 1-5 каналов или 8-15 мм для антенн 6-12 каналов. Металл может быть любым, но предпочтительнее медь, латунь или алюминий.

Рис. 2. Двухэлементная рамочная антенна.

Для дециметрового диапазона рамки изготавливаются из медных или латунных прутков диаметром 3-6 мм. Верхняя стрелка соединяет середину обеих рамок, а нижняя изолирована от рамки вибратора и прикреплена к пластине из текстолита или оргстекла. Концы рамы вибратора крепятся к одной пластине винтами и гайками, для чего концы могут быть сплющены. Стрелы могут быть из металла или изоляционного материала.В последнем случае нет необходимости специально соединять рамы между собой. Мачта должна быть деревянной, по крайней мере, ее верхняя часть. Металлическая часть мачты должна заканчиваться на 1,5 м ниже антенны. Рамки антенн расположены относительно друг друга так, чтобы их геометрические центры находились на горизонтальной линии, направленной в сторону передатчика.

Кабель подключается к концам рамы вибратора с помощью четвертьволновой короткозамкнутой балансировочной петли, которая сделана из того же кабеля.Кабель и кабель должны подходить к антенне вертикально снизу, расстояние между ними должно быть постоянным по всей длине кабеля, для чего можно использовать текстолитовые прокладки. Вы также можете прикрепить кабель и кабель к изолирующей пластине, к которой крепятся нижняя стрела и концы рамы вибратора. При этом в пластине просверливаются небольшие отверстия, и трос и трос привязываются к ней нейлоновой леской. Нежелательно использовать металлический крепеж.

Для обеспечения жесткости можно сделать петлю из двух металлических трубок, соединенных верхними концами с торцами рамы вибратора.В этом случае кабель пропущен внутрь правой трубки снизу вверх, оплетка кабеля припаяна к правой, а центральная жила к левым концам корпуса вибратора. Петлевые трубки в нижней части закрываются перемычкой, перемещая которую можно настроить антенну на максимум принимаемого сигнала.
Размеры двухэлементных рамочных антенн, рекомендуемые для метровых телеканалов, приведены в таблице 1.

Таблица 1. Размеры двухэлементных рамочных антенн метрового диапазона, мм

Комнаты

канала

1450

1220

1630

1370

1050

1500

1260

В = 0.26L, P = 0,31L, A = 0,18L, где L - средняя длина волны принимаемого частотного канала, которая приведена. Длина петли для этой антенны взята из , таблица 1 (параметр W).

Размеры двухэлементных рамочных антенн для дециметровых волн приведены в таблице 2. Поскольку в этом диапазоне ширина полосы пропускания антенны охватывает сразу несколько частотных каналов, размеры даны не для одного канала, а для группы соседних частотных каналов.

Рамочная антенна «двойной квадрат» по сравнению с двухэлементной антенной «волновой канал» имеет более высокое усиление (примерно 1.5 дБ). Это относится к антеннам одинаковой длины. Коэффициент усиления антенны во многом определяется расстоянием между элементами антенны. Оптимальные расстояния с этой точки зрения находятся в диапазоне 0,12… 0,15L.

Таблица 2. Размеры двухэлементных рамочных антенн дециметрового диапазона волн, мм

Каналы AT R И Вт
21–26 158 170 91 152
27-32 144 155 83 139
33-40 131 141 75 126
41-49 117 126 68 113
50-60 105 113 60 101

Конструкция трехэлементной рамочной антенны с тройным квадратом показана на рис.3.


Рис. 3. Антенна «тройной квадрат».

Антенна содержит три квадратные рамки, рамки директора и отражателя закрыты, а рамка вибратора в точках а - а открыта. Рамки расположены симметрично, так что их центры находятся на горизонтальной линии, направленной к телецентру, и прикреплены к двум стрелкам посередине горизонтали. Верхняя стрелка сделана из того же материала, что и рамка. Практика показала, что антенна работает лучше, если нижняя стрелка сделана из изоляционного материала (например, из текстолитовой планки).Верхняя стрелка припаяна к рамкам, а нижняя может быть прикреплена к рамкам с заливкой мест соединения эпоксидной смолой. Антенна крепится к мачте из изоляционного материала. Как и в случае «двойного квадрата», для балансировки используется четвертьволновая закороченная петля, сделанная из отрезка того же кабеля.

Существует также простая конструкция трехэлементной антенны дециметрового диапазона из одного куска толстого провода, показанная на рис. 4.

В точках A, B и C провода необходимо припаять.Вместо петли, сделанной из отрезка коаксиального кабеля, используется четвертьволновый короткозамкнутый мост такой же длины, как и петля. Расстояние между проводами моста осталось прежним - 30 мм. Конструкция такой антенны достаточно жесткая, и необходимость в более низкой штанге отпадает. К правому проводу моста привязан кабель

.

Рис. 4. Вариант антенны «тройной квадрат».

снаружи. Когда кабель приближается к корпусу вибратора, его оплетка припаивается к точке a, а центральная жила - к точке b.Левый трос моста закреплен на мачте. Стоит только обратить внимание на то, чтобы ни трос, ни мачта не располагались в пространстве между тросами моста. Также Вы можете ознакомиться с описанием конструкции трехэлементной антенны из цельного куска провода конструкцией шестиэлементной - . .

Входное сопротивление антенны, а также ее коэффициент усиления также определяются расстоянием между элементами антенны.На рис. 5 показаны зависимости коэффициента усиления и входного сопротивления от расстояния между его элементами.

Например, когда расстояние между отражателем и вибратором составляет 0,11L, мы получаем, что входное сопротивление антенны составляет 65 Ом, а коэффициент усиления

.

Рис. 1.5. Зависимости усиления и входного сопротивления рамочных антенн от расстояния между элементами (верхний рисунок: 1 - «тройной квадрат», 2 - «двойной квадрат»; нижний рисунок: 1 - одиночная антенна типа «квадрат», 2 - «двойной квадрат», 3 - расстояние S = 0.11L соответствует максимальному усилению).

по сравнению с полуволновым диполем, это 5,5 дБ (для «двойного квадрата») и 6,6 дБ (для «тройного квадрата»). Следует отметить, что приведенные в популярной литературе значения усиления рамочных антенн сильно завышены и достигают 14 дБ.

Двухэлементные и трехэлементные рамочные антенны имеют довольно узкий главный лепесток диаграммы направленности и поэтому должны быть тщательно ориентированы.

Антенна настраивается путем изменения длины петли, подключенной к рефлектору.Оптимальная длина рефлектора на 4% больше длины вибратора.

При расчете тройной квадратной антенны можно использовать следующие формулы: B = 0,255L; Р = 0,261Л; D = 0,247L, где L - длина волны. Оптимальное расстояние между элементами A = 0,11 .... 0,15L.

Исследования показали, что переход от двухэлементной антенны квадратного типа, содержащей вибратор и рефлектор, к трехэлементной антенне приводит к усилению 1,7 дБ. Аналогичная процедура для антенны типа «волновой канал» дает коэффициент усиления 2.7 дБ. Также следует отметить, что тройная квадратная антенна имеет более узкую рабочую полосу частот, чем двойная квадратная антенна. Размеры тройных квадратных антенн для метрового и дециметрового диапазонов волн показаны в таблицах 3 и 4.

Для достаточной прочности рамки и верхняя стрелка антенны метрового диапазона выполнены из трубы диаметром 10… 15 мм, а расстояние между торцами рамки вибратора увеличено до 50 мм.

Таблица 3.Габаритные размеры трехэлементных рамочных антенн метрового диапазона, мм

Номера каналов

1255

1060

1485

1260

1810

1530

1190

1080

Коэффициент усиления этой антенны достигает 14 дБ, что соответствует увеличению напряжения сигнала на ее выходе в 5 раз по сравнению с полуволновым вибратором.Антенна содержит три квадратные рамки, из которых направляющая и рефлекторная рамки закрыты, а вибрационная в точках аа (силовые точки) открыта. Кадры симметричны, их центры находятся на горизонтальной линии, совпадающей с направлением на телецентр. Каркасы изготавливаются из медной или латунной проволоки диаметром 3 ... 5 мм, которая при габаритах антенны дециметрового диапазона имеет достаточную жесткость. Размеры антенны приведены в таблице.

Рамки антенны прикреплены к двум стрелкам посередине горизонтальных сторон.Верхняя стрела изготовлена ​​из того же материала, что и рама. Практика показала, что антенна работает лучше, если нижняя стрела сделана из изоляционного материала, например, гетинакса или текстолитового стержня. Верхняя стрелка припаивается к рамкам, а нижняя позволяет закрепить рамки, залив места соединений эпоксидной смолой. Мачта или стойка в комнатном варианте такой антенны также изготавливается из изоляционного материала - стержня из гетинакса или текстолита, трубы или деревянной рейки. Стрелки крепятся к мачте или стоят в центре тяжести антенны.Изолятор представляет собой пластину из гетинакса, текстолита или оргстекла размером 20 х 30 мм и толщиной 2-3 мм. Концы рамы вибратора крепятся к этой пластине хомутами.
Входной импеданс трехэлементной рамочной антенны составляет приблизительно 70 Ом, и он хорошо согласуется с импедансом 75-омного коаксиального кабеля. Для балансировки используется четвертьволновая короткозамкнутая петля, сделанная из отрезка того же кабеля.
Комнатная антенна тщательно ориентируется по изображению на экране телевизора, чтобы при достаточной контрастности и стабильности синхронизации получить наивысшую четкость изображения по горизонтали при отсутствии повторов.Может оказаться, что направление антенны не совпадает с направлением на телецентр. Диаграмма направленности полуволнового вибратора представляет собой восьмерку в горизонтальной плоскости с нулевым приемом в направлениях, совпадающих с плоскостью, в которой расположен вибратор. Диаграмма достаточно широкая, и поворот антенны в пределах 30 ° в обе стороны от основного направления мало влияет на уровень принимаемого сигнала, но может повлиять на качество изображения. Трехэлементная рамочная антенна имеет узкую диаграмму направленности, поэтому ее необходимо тщательно ориентировать.

Одним из наиболее распространенных типов антенн являются трехквадратные рамочные антенны. Причем это касается не только телевизионного приема, но и различных видов беспроводной связи - Wi-Fi, 3G и т. Д.
Этому способствует сравнительная простота изготовления (можно изготавливать из одного куска провода), компактность и, при В то же время достаточно высокие технические характеристики.

Однако при этом абсолютное большинство как наших, так и зарубежных производителей почему-то игнорируют выпуск рамочных антенн типа «тройной квадрат» или хотя бы «двойной квадрат».
Видимо, это связано с лишними затратами и сложностью массового производства.

Поэтому и во времена СССР, и в наше время эти антенны изготавливаются вручную, в основном, только самими людьми.

Единственный известный пример заводского изготовления наружной тройной квадратной антенны DMV - один из самых старых:


Но в то же время в Интернете не удалось найти ни одного магазина, который бы продавал эту уличную модель, возможно, из-за к дороговизне производителя.

И когда я искал в интернете фото различных вариантов «тройного квадрата», то случайно наткнулся на одну из фотографий промышленной комнатной антенны «тройной квадрат».
И как выяснилось, продавался рядом, поэтому сразу был приобретен за 393 р.

Антенна Signal 3.0 поставляется в маленькой красочной картонной коробке размером с книгу. Обтянут защитной пленкой:


На упаковке изображена сама антенна в сборе и значки основных стандартов цифрового телевидения.
А с обратной стороны - полностью то же (снята защитная пленка):


Конечно, сразу на себя обращают надписи: « КАЧЕСТВЕННАЯ КОМНАТА ДМВ АНТЕННА « А » ТРОЙНАЯ ПЛОЩАДЬ СНОВА В РОССИИ! ».

Также по бокам - указаны основные достоинства и функции:
И здесь отмечу: - схема CMT, специально для приема цифровых и / или HD каналов.
Однако, к сожалению, не удалось понять, что означает аббревиатура SMT (даже не уверен - латинское или русское).Возможно, CMT может означать сотовый мобильный телефон, то есть сотовый телефон, и мы говорим о фильтрации помех от GSM (но это только предположение).

Открываем коробку и видим упаковку с аксессуарами:


Быстро собрать антенну поможет описание:

Рассмотрим комплектующие и начнем с основ - пластиковой подставки с квадратными отверстиями для крепления центральной стойки. Размеры - 168 x 94 мм:



Пластиковая центральная стойка с кабелем и центральной рамкой - активный вибратор (сторона квадрата - 126 мм):


Задняя рамка - отражатель (сторона квадрата - 154 мм) с нижней пластиковой прокладкой:



Передняя рамка - директорная (сторона квадрата 108 мм) также с пластиковой прокладкой:


Исходя из этих размеров видно, что антенна рассчитывалась как обычно в середине диапазона UHF (примерно 38 каналов).

Во всех рамах использовалась проволока из нержавеющей стали диаметром 4 мм.

И последняя деталь - верхняя пластиковая распорка для крепления всех трех рам друг к другу:


Длина коаксиального кабеля составляет 1,43 м. Используется 50-омный КОАКСИАЛЬНЫЙ КАБЕЛЬ RG174:
, что довольно странно, поскольку даже в описании отмечается: «он хорошо согласуется с 75-омным кабелем», но по какой-то причине кабель с волновым сопротивлением 50 Ом был использован.
Попутно отмечу, что некоторые известные отечественные производители также не брезгуют использовать более дешевый - 50-омный кабель: например, Locus L 405.05 также использует RG 174 / U.

Центральная пластиковая стойка является держателем для активного антенного вибратора и содержит пассивную согласующую плату:
как эквивалент полуволновой кабельной петли на односторонней печатной плате:


схема подключения:
Используемая плата имеет достаточно большую металлизированную площадь (43 х 32 мм), что обычно не приветствуется в антеннах и, в частности, в рамочных антеннах: должно быть минимум проводящих поверхностей внутри и снаружи рамку, иначе характеристики антенны ухудшатся.

Разберем нижнюю пластиковую прокладку у отражателя - увидим сплошной сварной стык рамы:
тех. как обычно с пассивными элементами, рамка закрытая - закрытая.

А вот передняя рамка (директор) открыта - открыта:
Здесь есть щель - изолятор толщиной около 1 мм.
Причины столь редко применяемого решения, видимо, как-то связаны с координацией или чем-то еще.

В итоге собираем все вместе и получаем антенну «тройной квадрат»:


Измеренные размеры антенны 168 х 157 х 228 мм.

Измеренная масса около 300 г.

Вид сзади демонстрирует название «тройной квадрат»:



если смотреть с определенной точки, то все три кадра практически сливаются, прячась за первым.


Расстояние между задней рамой и центром составляет 78 мм, а расстояние между центром и передней частью составляет 58 мм.


Интересно отметить в описании, что «Triple Square имеет низкую парусность», хотя этот показатель не имеет отношения к комнатной антенне.

Еще раз напоминаю об оптимальном размещении любых комнатных антенн, а особенно с пластиковыми окнами, а точнее - металл пластик потому что рамы и створки содержат металлический каркас, препятствующий прохождению сигнала.

Как правило, минимальная высота рамочной антенны должна быть не менее 0,1 λ, что для самой длинной волны - 21 канала DMV будет 63 мм.
В «Сигнале 3.0» самая нижняя часть отражателя имеет высоту 67 мм, т. Е. Укладывается в минимум.

С глухой створкой - высота антенны в принципе достаточна для приема:
Но качающаяся створка точно будет перекрывать обзор:
Поэтому в любом случае желательно разместить антенну на какой-нибудь подставке, например, пустая пластиковая банка или пустая коробка:
Таким образом обеспечивается более низкий уровень принимаемого сигнала на .

Также при приеме любыми комнатными антеннами стоит обратить внимание на наличие на стеклах специального энергосберегающего покрытия с внутренней стороны стеклопакета (такие окна с улицы выглядят как зеркальные):
или энергосберегающей термопленки:
А часто еще особо отмечают:

  • исключить утечку информации об электромагнитных полях
  • РЧ энергетическая защита (СВЧ)

Все это достигается за счет наличия металлов, которые естественно мешают приему сигнала.И если сигнала с GSM связью еще хватает (вышки есть почти на каждой многоэтажке), то с приемом телевидения, Wi-Fi, 3G могут возникнуть проблемы из-за ослабления сигнала.

Вот, например, городская трансляция, принятая антенной «Сигнал 3.0» (напомню, синяя колонка справа - это как раз уровень сигнала GSM - проблем с тонировкой быть точно не должно):


Например, потеря эффективности ZyXEL для сигнала Wi-Fi:

Конечно, частоты УВЧ 470–862 МГц ниже, чем у Wi-Fi 2.4 ГГц, но это тоже стоит учесть.

И вы можете убедиться сами: при том же расположении антенны посмотрите на шкалу качества - с открытым и закрытым окном.
Если сигнал значительно ослаблен, значит у вас металлизированное стекло или пленка.

Поэтому так важно выбирать антенны с большим собственным усилением, а не какие-то простые (но тоже дорогие) - с одним каркасом и мощным усилителем:
и до таких моделей от тех же производителей. :
О каких характеристиках здесь можно говорить.Один твердый реквизит.

Как указано (Карл Ротхаммель):

Eine gute Antenne ist der beste Hochfrequenzverstärker.

Хорошая антенна - лучший усилитель высокой частоты.

Выбирая заведомо слабый, не стоит надеяться, что тогда мощный усилитель все исправит. Скорее наоборот может испортить, как при очень слабом принимаемом сигнале, так и при сильном сигнале.

Попутно отмечу, что вопрос металлизированных пленок / очков касается и приема в автомобиле, поэтому автомобилистам в таких случаях иногда приходится ставить только внешние антенны, и напомню, что для телевещания используется горизонтальная поляризация, поэтому автомобиль антенны должны принимать горизонтальную поляризацию, а не просто пытаться использовать вертикальный штырь.

Как уже отмечалось, для правильной ориентации антенны важно знать направление на ближайшие вышки. В этом поможет сервис, позволяющий определить точное направление (азимут) и расстояние до двух ближайших башен: нужно ткнуть мышкой по своему дому, и все покажет, например:


Черный конец стрелка показывает, где именно расположены башни.


Однако в данном конкретном примере для Раменского под Москвой ни Богатищево, ни Бутово не являются башнями для Раменского, потому что они маломощные, они все еще находятся на значительном расстоянии и предназначены для своих районов, но немного более удаленных и мощное Останкино как раз обеспечивает зону покрытия Раменского.

Тех. Ближайшие вышки, показанные сервисом, не всегда являются вашими и обеспечат вам уверенный прием.
Но, например, если ткнуть в соседний Жуковский, то там уже будет Бутово и правое Останкино.

По умолчанию сервис открывается с использованием подложки Google Maps, но лучше выбрать вариант Яндекс.Карты:
в этом случае более подробно отображаются населенные пункты и дома.

А кроме того, если прием где-то на даче, то можно искать прямо по спутниковому снимку:
и лучше выбрать вариант Гибрид - это Схема + Спутник.

Кнопка Locate позволит вам быстро перейти к вашему населенному пункту:
Но она конечно делает это, ориентируясь на ваш выданный вашим провайдером, а IP не всегда соответствует даже вашему региону, не говоря уже о конкретном городе.
Например, у Билайн вы можете получить практически любой IP-адрес из зоны его присутствия в нашей стране.

Следовательно, лучше ввести свою деревню, деревню, деревню вверху строки поиска и нажать «Найти». Если есть несколько деревень с одинаковым названием, то вы можете выбрать свой регион и регион из списка или просто указать дополнительно.

Прием Параметры : лоджия 7-го этажа жилого дома, все вокруг городской застройки и многоэтажных домов.
Ближний передатчик: 2 кВт (зона около 45 км) находится на расстоянии около 15 км.
Дальний передатчик: 5 кВт (зона около 60 км) - на расстоянии около 80 км.

В качестве тестового приемника, как обычно. У кого тоже есть консоли на процессоре Новатэк, знает, что шкала качества разработана программистами таким образом, что стабильное изображение появляется при достижении примерно 40% шкалы качества.

Для ближнего передатчика шкала качества составила около 42%.

А если вынуть антенну на протянутой руке, то она увеличивается до 45-50%, а с дальним передатчиком - до 64%.
Для сравнения сразу соединилось: ближайшее - 55-65%, а с дальним - 78-80%.

Я не случайно сравниваю с логопериодической Delta K131, потому что целью покупки «тройного квадрата» было - по-прежнему b около - большее увеличение уровня сигнала, но ситуация изменилась.

Более того, в дальнейшем я проверял его в разных зданиях, с разными передатчиками (частотами), но везде было одинаково: «тройной квадрат» Signal 3.0 всегда показывал шкалу качества на 10-12% ниже, чем лог. -периодическая Дельта К131.
Но должно быть наоборот - тройная квадратная рамочная антенна должна иметь усиление на примерно на меньше, чем периодическая логарифмическая.

С приставкой уже сомневался, поэтому попробовал с приставкой на MStar, но, хоть шкала распределялась иначе, принцип не изменился: Signal 3.0 показал меньше%, чем Delta K131.

Сразу отмечу, что « ... усиление по сравнению с полуволновым диполем составляет 5,5 дБ (для« двойного квадрата ») и 6,6 дБ (для« тройного квадрата »).
Следует отметить, что приведенные в популярной литературе значения усиления рамочных антенн сильно завышены и достигают 14 дБ.
»
Кстати, кто регулярно хотел повторить эту высокую цифру, регулярно встречался, но, к сожалению, как ни старались, конечно, таких значительных цифр не получалось, и были разочарованы, списывая все на свои« кривые »руки при изготовлении и настройке.

Поэтому указанные в описании характеристики воспринимались просто как ошибка:


И никаких рекордов от «тройного квадрата» он не ожидал, но хотя бы должен был обеспечить не менее 8-9 дБи (по сравнению с 6 дБи на K131), но, к сожалению, Signal 3.0 не обеспечил.

В целом, эти характеристики, по-видимому, также были взяты из некоторых изданий популярной литературы советской эпохи, где до 14 дБи относилось к «тройному квадрату», но анализ и практика охладили эту полосу до 8-9 дБи.

Из той же литературы и других завышенных характеристик, а также непонятно, почему указанная - Максимальная входная мощность 100 Вт , что, вероятно, определяется такими параметрами кабеля РГ-174, тем не менее, эта характеристика не имеет смысла для антенна, изначально заявленная как приемная.

Но, в целом, вы можете четко проследить шаги, как изменяется диаграмма направленности, начиная с одного кадра, затем добавляя отражатель сзади и, наконец, устанавливая директор спереди:

И то же самое для вертикальной плоскости (в обоих случаях антенна показана условно):

И, как видите, характеристики, указанные в таблице выше:

Сектор в Е-плоскости на уровне - 3 дБ на самом деле не 60 °, а всего 76 ° (уровень -3 дБ - красный пунктирный кружок)
и Сектор в H-плоскости на уровне -3 дБ не 68 °, а только 90 ° .

То же касается и КСВ, и прямого / обратного отношения - в целом все вышеперечисленные показатели были скромнее.

Чтобы сравнять шансы, я даже взял от K131 Delta коаксиальный кабель 75 Ом, но это не принесло существенных результатов.

В целом, я бы оценил усиление антенны не более 6 дБи.

И проанализировав причины отсутствия гипотетических 14 дБи, хотя и не ошибочных, но, по крайней мере, получения законных 8-9 дБи (как оценивается обычный «тройной квадрат»), я пришел к той детали, о которой уже упоминал выше:
Если вы сломаете черный пластиковый изолятор и соедините его вместе, т.е.е. сделаем режиссерскую рамку замкнутой - замкнутой (как всегда бывает):
Тогда получаем дополнительно усиление +1 дБ.
Как уже отмечалось выше, не совсем понятно, по каким причинам понадобилось такое нестандартное решение - сделать режиссерский каркас открытым, т.е. - открытым.

Соответственно, сделав перемычку, показатели шкалы качества увеличились на 5-10%.

Поскольку диаграмма стала на , антенна стала более направленной, поэтому и усиление увеличилось (этот злополучный пластиковый изолятор отмечен красным):

Соответственно, в вертикальной плоскости он тоже сузился:

Видно, что сектор в плоскости E уменьшился с 76 ° до 72 °,
и сектор в плоскости H - с 90 ° до 86 °.

Конечно, это не те гипотетические узкие 60 ° и 68 °, указанные в Спецификации, но это уже лучше, чем оригинальный вариант антенны - с открытым директором.

Шкала качества выросла, но, к сожалению, лишь почти приблизилась к показаниям Delta K131. Повторяю: должно быть наоборот - логопериодическая Delta K131 со своими 6 дБи должна давать чуть более низкий уровень, чем тройная квадратная рамочная антенна 8-9 дБи.

Но, видимо, конкретная реализация конструкции антенны не всегда бывает удачной, и тот или иной недостаток ослабляет потенциально более сильную антенну.

Просматривая антенну антенной, я заметил, что все нижние частоты (от начала UHF и ниже) имеют явный прием сигналов MV:


Но это антенна UHF - и должно быть минимум диапазона MV здесь. Для сравнения Delta K131:


Пытаясь разобраться в причинах, все сходилось только на согласующее устройство, напомню, что используется эквивалент полуволновой кабельной петли, сделанный в печати:


Однако обычно с рамочными антеннами используется балансировочная петля в виде λ / 4-закороченного моста:
Я сделал петлю из куска толстого провода, да еще кабель подключил те же 50 Ом.
И снова - эфир с ранее доступной платой:


А без платы - с короткозамкнутым мостом:


Прием в диапазоне МВ стал спокойнее.
Конечно, маленькая печатная плата намного компактнее длинного шлейфа, но конечный результат мне понравился больше.

Замечу, что узнать производителя данной модели не удалось, потому что ни на упаковке, ни в описании вообще нигде абсолютно ничего не сказано.Здесь нет ни штрих-кодов, ни хотя бы каких-либо реквизитов, ни хотя бы страны, где это сделано. Но что-то нам подсказывает, что заказы на его сборку / упаковку размещены на одном из многочисленных заводов где-то в Китае.

Положительный: компактная, единственная заводская модель тройной квадратной рамочной антенны, использование пластиковых прокладок лучше, чем у однокадровой антенны, пассивная, недорогая.
Отрицательный: ошибочно завышенные и действительно непроверенные показатели, использование кабеля с волновым сопротивлением 50 Ом, а не 75 Ом и длиной чуть меньше 1.5 м, некоторые недоработки в конструкции и фактической реализации.

В целом, даже несмотря на выявленные недостатки, я считаю, что этот вариант антенны, относящийся к типу «тройной квадрат», можно активно использовать для приема, особенно с учетом невысокой цены - ведь даже простейший одиночный рамки предлагаются в 2-3 раза дороже, но, конечно, не давая при этом в 2-3 прироста больше.
Ну а если немного доработать, то может прибавить еще и усиление.

Рамочные антенны

Обычный петлевой вибратор можно трансформировать в квадратную рамку, периметр которой примерно равен длине волны (рис. 1).

Рис. 1 Преобразование петлевого вибратора в квадратную рамку.

Антенны этого типа называются рамочными или рамочными антеннами. Для приема телевизионных программ чаще всего используются двухэлементные и трехэлементные рамочные антенны, которые еще называют «двойной квадрат» и «тройной квадрат».Эти антенны отличаются простотой конструкции, достаточно высоким коэффициентом усиления и узкой полосой пропускания.

Узкополосные антенны по сравнению с широкополосными обеспечивают частотную избирательность. Из-за этого мешающие сигналы от других телевизионных передатчиков, работающих на близких по частоте каналах, не могут проникнуть на вход телевизионного приемника. Это особенно важно в условиях слабого сигнала. Часто возникает необходимость в приеме слабого сигнала от удаленного передатчика при наличии поблизости мощного передатчика другого канала.В таких условиях частотной избирательности телевизионного приемника может не хватить. Кроме того, интенсивный мешающий сигнал, поступающий на первый каскад приемника (или антенного усилителя), приводит к кросс-модуляции полезного сигнала мешающим сигналом. В последующих каскадах избавиться от этого уже не удастся. Поэтому в таких случаях следует использовать узкополосные антенны.

Двухэлементная рамочная антенна показана на рис. 2. Рамки антенны имеют квадратную форму, а по углам они могут иметь закругления произвольного радиуса, не превышающие примерно 1/10 стороны квадрата.Каркасы изготавливаются из металлической трубки диаметром 10-20 мм для антенн 1-5 каналов или 8-15 мм для антенн 6-12 каналов. Металл может быть любым, но предпочтительнее медь, латунь или алюминий.

Рис. 2. Двухэлементная рамочная антенна.

Для дециметрового диапазона рамки изготавливаются из медных или латунных прутков диаметром 3-6 мм. Верхняя стрелка соединяет середину обеих рамок, а нижняя изолирована от рамки вибратора и прикреплена к пластине из текстолита или оргстекла.Концы рамы вибратора крепятся к одной пластине винтами и гайками, для чего концы могут быть сплющены. Стрелы могут быть из металла или изоляционного материала. В последнем случае нет необходимости специально соединять рамы между собой. Мачта должна быть деревянной, по крайней мере, ее верхняя часть. Металлическая часть мачты должна заканчиваться на 1,5 м ниже антенны. Рамки антенн расположены относительно друг друга так, чтобы их геометрические центры находились на горизонтальной линии, направленной в сторону передатчика.

Кабель подключается к концам рамы вибратора с помощью четвертьволновой короткозамкнутой балансировочной петли, которая сделана из того же кабеля. Кабель и кабель должны подходить к антенне вертикально снизу, расстояние между ними должно быть постоянным по всей длине кабеля, для чего можно использовать текстолитовые прокладки. Вы также можете прикрепить кабель и кабель к изолирующей пластине, к которой крепятся нижняя стрела и концы рамы вибратора. При этом в пластине просверливаются небольшие отверстия, и трос и трос привязываются к ней нейлоновой леской.Нежелательно использовать металлический крепеж.

Для обеспечения жесткости можно сделать петлю из двух металлических трубок, соединенных верхними концами с торцами рамы вибратора. В этом случае кабель пропущен внутрь правой трубки снизу вверх, оплетка кабеля припаяна к правой, а центральная жила к левым концам корпуса вибратора. Петлевые трубки в нижней части закрываются перемычкой, перемещая которую можно настроить антенну на максимум принимаемого сигнала.
Размеры двухэлементных рамочных антенн, рекомендуемые для метровых телеканалов, приведены в таблице 1.

Таблица 1. Размеры двухэлементных рамочных антенн метрового диапазона, мм

B = 0,26L, P = 0,31L, A = 0,18L, где L - средняя длина волны принимаемого частотного канала, которая приведена. Длина петли для этой антенны взята из , таблица 1 (параметр W).

Размеры двухэлементных рамочных антенн для дециметровых волн приведены в таблице 2.Поскольку полоса пропускания антенны в этом диапазоне охватывает сразу несколько частотных каналов, размеры даны не для одного канала, а для группы соседних частотных каналов.

Рамочная антенна «двойной квадрат» по сравнению с двухэлементной антенной «волновой канал» имеет более высокое усиление (примерно 1,5 дБ). Это относится к антеннам одинаковой длины. Коэффициент усиления антенны во многом определяется расстоянием между элементами антенны. Оптимальные расстояния с этой точки зрения находятся в диапазоне 0.12 .... 0,15л.

Таблица 2. Размеры двухэлементных рамочных антенн дециметрового диапазона волн, мм

Каналы AT R И Вт
21–26 158 170 91 152
27-32 144 155 83 139
33-40 131 141 75 126
41-49 117 126 68 113
50-60 105 113 60 101

Конструкция трехэлементной рамочной антенны с тройным квадратом показана на рис.3.

Рис. 3. Антенна «тройной квадрат».

Антенна содержит три квадратные рамки, рамки директора и отражателя закрыты, а рамка вибратора в точках а - а открыта. Рамки расположены симметрично, так что их центры находятся на горизонтальной линии, направленной к телецентру, и прикреплены к двум стрелкам посередине горизонтали. Верхняя стрелка сделана из того же материала, что и рамка. Практика показала, что антенна работает лучше, если нижняя стрелка сделана из изоляционного материала (например, из текстолитовой планки).Верхняя стрелка припаяна к рамкам, а нижняя может быть прикреплена к рамкам с заливкой мест соединения эпоксидной смолой. Антенна крепится к мачте из изоляционного материала. Как и в случае «двойного квадрата», для балансировки используется четвертьволновая закороченная петля, сделанная из отрезка того же кабеля.

Существует также простая конструкция трехэлементной антенны дециметрового диапазона из одного куска толстого провода, показанная на рис. 4.

В точках A, B и C провода необходимо припаять.Вместо петли, сделанной из отрезка коаксиального кабеля, используется четвертьволновый короткозамкнутый мост такой же длины, как и петля. Расстояние между проводами моста осталось прежним - 30 мм. Конструкция такой антенны достаточно жесткая, и необходимость в более низкой штанге отпадает. К правому проводу моста привязан кабель

.

Рис. 4. Вариант антенны «тройной квадрат».

снаружи. Когда кабель приближается к корпусу вибратора, его оплетка припаивается к точке a, а центральная жила - к точке b.Левый трос моста закреплен на мачте. Стоит только обратить внимание на то, чтобы ни трос, ни мачта не располагались в пространстве между тросами моста. Также Вы можете ознакомиться с описанием конструкции трехэлементной антенны из цельного куска провода конструкцией шестиэлементной - . .

Входное сопротивление антенны, а также ее коэффициент усиления также определяются расстоянием между элементами антенны.На рис. 5 показаны зависимости коэффициента усиления и входного сопротивления от расстояния между его элементами.

Например, когда расстояние между отражателем и вибратором составляет 0,11L, мы получаем, что входное сопротивление антенны составляет 65 Ом, а коэффициент усиления

.

Рис. 1.5. Зависимости усиления и входного сопротивления рамочных антенн от расстояния между элементами (верхний рисунок: 1 - «тройной квадрат», 2 - «двойной квадрат»; нижний рисунок: 1 - одиночная антенна типа «квадрат», 2) - «двойной квадрат», 3 - расстояние S = 0.11L соответствует максимальному усилению).

по сравнению с полуволновым диполем, это 5,5 дБ (для «двойного квадрата») и 6,6 дБ (для «тройного квадрата»). Следует отметить, что приведенные в популярной литературе значения усиления рамочных антенн сильно завышены и достигают 14 дБ.

Двухэлементные и трехэлементные рамочные антенны имеют довольно узкий главный лепесток диаграммы направленности и поэтому должны быть тщательно ориентированы.

Антенна настраивается путем изменения длины петли, подключенной к рефлектору.Оптимальная длина рефлектора на 4% больше длины вибратора.

При расчете тройной квадратной антенны можно использовать следующие формулы: B = 0,255L; Р = 0,261Л; D = 0,247L, где L - длина волны. Оптимальное расстояние между элементами A = 0,11 .... 0,15L.

Исследования показали, что переход от двухэлементной квадратной антенны, содержащей вибратор и рефлектор, к трехэлементной антенне приводит к усилению 1,7 дБ. Аналогичная процедура для антенны типа «волновой канал» дает коэффициент усиления 2.7 дБ. Также следует отметить, что тройная квадратная антенна имеет более узкую рабочую полосу частот, чем двойная квадратная антенна. Размеры тройных квадратных антенн для метрового и дециметрового диапазонов волн показаны в таблицах 3 и 4.

Для достаточной прочности рамки и верхняя стрелка антенны метрового диапазона выполнены из трубы диаметром 10… 15 мм, а расстояние между торцами рамки вибратора увеличено до 50 мм.

Таблица 3.Габаритные размеры трехэлементных рамочных антенн метрового диапазона, мм

Антенна состоит из трех квадратов - директора, вибратора и отражателя, расположенных на одной направляющей. Подходит для приема сигналов DVB-T2 на большие расстояния. Сегодня это самая популярная конструкция УВЧ-антенны для домашнего производства.

Коэффициент усиления трехэлементной рамочной антенны составляет 14 ... 15 дБ. При такой конструкции автору удалось принимать сигналы дециметрового диапазона на расстоянии 65 км.от Останкинской телебашни.

Печать

S.K. Сотников отмечает, что при такой конструкции верхняя и нижняя стороны квадратов работают как фазированная антенная решетка, состоящая из двух трехэлементных антенн, волновой канал.

Для изготовления медной проволоки или трубки диаметром 2 ... 5 мм. Обычно конструкцию крепят к диэлектрической опоре, расположенной рядом с коаксиальным кабелем (как показано).

Комментарии:

Evil Admin 10.11.2016 11:32

Если в прямой видимости, то будет.

Александр 09.12.2016 15:20

Подскажите пожалуйста. Имеет ли антенна направление тройного квадрата на радиовещательную вышку - большой квадрат или маленький? Благодарить.

Admin 12/10/2016 02:51

Небольшой квадрат должен смотреть в сторону вещательной башни.

Александр 13.12.2016 14:12

Все эти антенны закреплены на диэлектрической опоре. Вопрос: Как заземлить такую ​​конструкцию? Почему-то не хочется сжигать телевизор, когда выпадает снег. Уже был такой печальный опыт с телефоном Senao.Благодарить.

Admin 13.12.2016 14:17

Вопрос задан несколько некорректно. Во-первых, антенны заземлены от разряда молнии, да и телевизорам и приставкам снегопад не страшен. Во-вторых, это касается высоких антенн, расположенных на опоре. Это не наш случай. С кабелем длиной от 10 до 15 метров на этих частотах теряется смысл любой антенны. Все усиление будет компенсировано затуханием в кабеле. В третьих, сенные телефоны были очень лучистыми радиотелефонами. Скорее всего, отказал передатчик из-за плохой настройки с антенной.Вот обсуждение темы.

Олег 29.12.2016 05:47

Добрый день! У меня до вышки 15км, но ни один канал ДМВ на обычные комнатные гудки не поймать. Есть ли смысл попробовать собрать эту антенну или любую другую из списка? Благодарить.

Admin 29.12.2016 05:48

Определенно имеет смысл.

Неизвестно 30.12.2016 03:19

Можно ли подключить к нему усилитель?

Admin 30.12.2016 03:19

Усилитель можно подключить к любой антенне.

алексей 04.01.2017 03:31

будет ли работать антенна в квартире на 4 этаже пятиэтажного дома, если передающий центр закрыт девятиэтажным домом?

Admin 01.04.2017 03:36

Я ничего не могу гарантировать. Нужно попробовать. Возможно, потребуется направить антенну не на девятиэтажку, а на соседнее здание и уловить отраженный сигнал. Я имел его.

Юрий 06.01.2017 00:52

Здравствуйте! Из схемы не понятно, как подключить кабель и закрыто ли нижнее «ухо» в месте подключения кабеля или оно открыто?

Admin 01.06.2017 07:52

Нижнее «ухо» обязательно закроется в точке подключения кабеля.Это согласующее устройство представляет собой четвертьволновую петлю. Изолированный кабель можно закрепить кабельными стяжками. Кабель к антенне припаивается на стыке четвертьволновой петли со средним квадратом.

Юрий Вл. 09.01.2017 04:24

Подскажите, а при увеличении масштаба дизайна на сколько увеличится дБ?

Admin 01.09.2017 04:26

При изменении масштаба конструкции в любом направлении (как при увеличении размеров, так и при их уменьшении) усиление будет падать, так как все размеры рассчитываются от длины волны конкретный телеканал.

Денис 12.01.2017 01:00

Добрый день! Такую антенну собрал по инструкции. Подскажите, с каким изображением паять кабель? Центральная вена справа от «уха», а извилистая - слева?

Admin 12.01.2017 01:44

Денис, в принципе без разницы, но удобнее как ты написал.

Alex 16.01.2017 05:18

На некоторых чертежах встречал дополнительное соединение оплетки кабеля с нижней частью шлейфа, есть ли в этом необходимость и не повлияет ли отсутствие этого соединения на качество приема?

Admin 16.01.2017 05:18

Если да, то очень незначительно.

Алексей 16.01.2017 14:29

Кому интересно гроза, есть вставки например Orion + GC-862BL В свете вопроса про грозу родился вопрос: Самый современный DvB-T2 приемники имеют возможность подавать питание на антенну, и поэтому с этой разводкой всех антенн, представленных здесь, мы получаем "короче" со всеми вытекающими! Можно ли добавить какую-то защиту от "дурака" и как эта защита повлияет на силу сигнала?

Администратор 16.01.2017 11:46 а.м.

От «коротышки» спасет конденсатор в разрыв центральной жилы кабеля. Емкость 10-20 пФ. Можно прямо в антенный штекер.

Александр 23.01.2017 11:02

Добрый день. Вопрос может быть не совсем верным, но все же я его задам: «Указанные расчетные размеры антенны по осям или по внешнему (внутреннему) краю элементов?». Если по краю, то при использовании материала 2 мм и 5 мм будут разные результаты.Благодарить. P.S.: ответ возможен на @mail.

Admin 23.01.2017 11:07

Да, Александр, габариты по осям.

Максим 24.01.2017 02:44

Спасибо за информативный ресурс! А где посмотреть фото готовых антенн по этим чертежам? Что обычно используется как стержень, в котором проходит коаксиальный кабель? Подходит ли труба полипропиленовая сантехническая?)

Admin 24.01.2017 03:00

Максим, готовые устройства я не фотографировал.Как-то об этом не подумал. В качестве прута использовала брус, но труба полипропиленовая не хуже. Главное, чтобы материал был диэлектрическим.

Олег 25.01.2017 02:14

Добрый день! Ведь собрал две антенны, сначала биквадрат, ловил и мультиплексы DVB-T2, и местный DVB-T дополнительно, но сигнал слабый, картинка периодически рассыпается и нет EPG. Решил попробовать вот такую, но результат был хуже ... еле ловит и постоянно крошится.Возможно, из-за того, что разброс по каналам большой (46 и 60). Что еще можете посоветовать?

Admin 25.01.2017 02:20

Олег, разброс действительно очень большой. Следовательно, узкополосные антенны плохо ловят оба мультиплекса. Попробуйте эту 60-канальную трехэлементную антенну. Кроме того, вы можете подумать о согласовании двух антенн - одной на 60-м, а другой на 46-м канале. Или про подключение усилителя. Поэкспериментируйте с местом установки.

Василий Васильевич 30.01.2017 15:04

В конце 90Х собрал аналогичный канал 40 работал нормально.

Василий 07.02.2017 13:14

Спасибо большое за калькулятор и схему. Но назрел ряд вопросов. Должны ли центры квадратов находиться на одной перпендикулярной оси или нет? Если нет, то расстояния, указанные между центрами квадратов, или настоящий провод? И можно ли окрасить провод (трубку) во избежание окисления?

Admin 02.07.2017 13:14

Ставим квадратики перпендикулярно направляющей. (Верхний провод). Расстояние между квадратами тоже по направляющей.Красить можно, но краска представляет собой диэлектрик с проницаемостью, отличной от воздухопроницаемости. Прирост может немного упасть.

Alex 24.02.2017 19:31

Подскажите размер экрана и его удаление от самого большого квадрата. 50 каналов Длина волны 0,42 м

Admin 25.02.2017 18:39

Я никогда не снабжал эти антенны экранами. Здесь можно только экспериментировать. Посмотрите комментарии к антенне Туркина. Там один из ридеров добавил экран к антенне.

Александр 28.02.2017 11:07

По карте расположения передающих станций: 22 и 24 км - 0.По 5 кВт и 42 км - 5 кВт. Начал с простых - 2 пластины 10х2см с симметричной петлей - 36к ловит, 50к - хуже. Тройной квадрат из скрученной медной сварочной проволоки 0,5 мм с кабелем длиной 12 м обычно занимает 42 км - 5 кВт, тройной квадрат из одножильных (6 мм.кв) проводов без изоляции с диаметром 2,7 мм даже лучше. Не рекомендую использовать дешевый кабель RG6, он предназначен для кабельного телевидения.

Иван 02.03.2017 05:46

Спасибо огромное! Делал по вашим расчетам уловы просто отлично.

Елена 03.03.2017 21:14

До источника транслируемого телевизионного сигнала 22 км сделали две антенны, одну тройную квадратную и одну двойную, поставили домики на подоконниках в разных комнатах, обе работают хорошо, прием есть нормальный. Двойной квадрат из меди диаметром 2,5 мм, тройной квадрат из меди диаметром 1 мм.

Александр 52 07.03.2017 07:46

Добавь в комментарий тезка. Кабель RG-6 на солнце через год рассыплется в пыль, знаю по опыту.Нам нужно искать РК-75 и делать плотность тесьмы лучше. Этот будет стоять 10 лет, а если защищен, то дольше.

саша71 11.03.2017 16:27

Всем привет! Антенна хорошая. Измерьте на телевизоре коэффициент усиления сигнала 12-13 децибел. Но есть один нюанс, если каналы мультиплексов расположены далеко друг от друга, как у меня 34 и 60, будет нормально показать какой.

саша71 13.03.2017 12:19

Всем привет! Хотел спросить, если к антенне добавить усилитель, нужно ли ломать нижнее "ухо"?

Admin 13.03.2017 12:44

Как правило, на входе усилителя находится согласующий трансформатор, «ухо» также служит для согласования волновых сопротивлений кабеля и антенны.Следовательно, усилитель можно подключить вместо «уха» - отрезать, оставив короткие провода для подключения усилителя.

саша71 13.03.2017 13:30

Спасибо за ответ. Как делать, о результатах отпишусь.

саша71 13.03.2017 18:19

И снова здравствуйте! Сегодня я добавил к антенне усилитель LSA-075 DMV, который нашел. Но так как «ушко» на 75 Ом не вырезал, то его припаивали к антенне вместо кабеля. Кабель припаивал к усилителю.Отдельный блок питания я не применял - решил запитать от приставки, предварительно включив пит-антенну в меню. Результатом остался доволен. Раньше хорошо показывал только один мультиплекс. Я писал, что между мультиплексами очень большой разброс 34 и 60 канала, теперь оба мультиплекса уверенно показывают!

Олег 15.03.2017 08:48

Здравствуйте. Задача такая: посмотреть первый мультиплекс в палатке, так как второй еще в стадии запуска, но зоны отдыха находятся в разных регионах (Красноярский край, Хакасия).Соответственно и частоты разные. Могу ли я при расчете антенны вводить данные первого мультиплекса разных регионов? И второй вопрос: Z-антенна намного предпочтительнее с точки зрения транспортировки. Может ли коэффициент усиления этой антенны при использовании усилителя типа (мачтовый усилитель ДМВ-020 (+5 В) быть значительным?

Admin 15.03.2017 08:55

Олег, конечно можно ввести данные первого мультиплекса разных регионов.По Z-антенне с усилителем - нужно попробовать.Он дает меньшее усиление, чем тройной квадрат, но более широкополосный.

Сергей 17.03.2017 06:45

Собрал эту антенну на 57 канале, установил на нее усилитель SWA 2000 / 4т прямо на площадь, окна второго этажа поставил на подоконник и получил 27 канал из Самары 95 км, 57 канал от Чапаевска. 75 и 95 процентов соответственно. Картинка не потоковое. Всего 20 каналов.

Евгений 17.03.2017 17:40

Здравствуйте. Подскажите пожалуйста какое напряжение питает усилитель от старой польской антенны (от нее пропадает питание) и можно ли этот усилитель подать на Z-антенну.Приемник имеет питание +5 вольт для усилителя.

Артём 11.08.2017 16:37

Надо ли защищать от осадков, не окислится ли медь

Admin 08.08.2017 17:59

Артем, окислится медь и особенно пайка. Если ваша антенна с рамкой, напечатанной на 3D-принтере, работает хорошо, покраска ей не повредит. Заключить такую ​​антенну в пластиковый корпус - значит уменьшить ее усиление. Поскольку диэлектрическая проницаемость пластика выше диэлектрической проницаемости воздуха, размер антенны в пластике должен быть меньше для точной настройки на канал.Читать. Но, тем не менее, ваши усилия достойны похвалы!

Стас 08.08.2017 15:12

А как уберечься от грозы. Заземлите контакт, где припаяна оплетка?

Admin 08.08.2017 17:38

Стас, этот вопрос уже поднимался, смотрите выше в комментариях.

Артём 13.08.2017 10:13

Пробовал антенну от 3д принтера в деревне. Приставка показывает скачущий сигнал: полсекунды, сила сигнала 11%, качество 0%, затем полсекунды и стоп и качество 100%, через полсекунды все равно нулю и дальше все по кругу, закручивается в разные стороны.Может антенну Туркина построить? Что посоветуете?

Admin 13.08.2017 11:17

Артем, для начала снимите антенну с рамки и попробуйте без нее. Попробуйте найти положение антенны. Иногда его смещение на 1-2 метра в любую сторону сильно меняет уровень сигнала. Если кабель очень длинный, укоротите его.

Артём 13.08.2017 12:24

Я уже приклеил и покрасил. В деревне даже сотовую связь поймать сложно. Можно ли на него поставить какой-нибудь усилитель.В городе антенна ловит уверенно, а вот в деревне сигнал скачет

Admin 13.08.2017 15:18

Артем с 3D принтером, рамка Вы забили усиление антенны. Усилитель может быть поставлен: либо типа SWA-xxxx с удалением балансировочной петли, либо другой модели в направлении кабеля ближе к антенне.

Glory 14.08.2017 11:38

В субботу собрал антенну. В 50 км от Останкинской башни он вытащил 29 (!) Программ (+2 с черным экраном) - на 2 этаже коттеджа.Показывает около 90% качества. Но почему-то стоит сдвинуть его на 0,5 м в любую сторону - сигнал пропадает. Можно ли использовать 0,5 м. 50-омного кабеля, т.к. у него нормальная медная рубашка и хороший сигнал возле телевизора? На первом этаже поиск сигнала похож на биолокацию, первые 10 программ идут рядом с телевизором, остальные - в 30 см от потолка.

Glory 14.08.2017 11:41

И вот идея преследует меня - сделать 2 разные антенны для каждого мультиплекса и объединить сигналы сумматором наподобие эмиттерного репитера.Или первый каскад - ПРО, за ним ЕР ... Будут ли сами конструкции как-то влиять друг на друга с точки зрения радиоволн? .. Но главное, что жена ужасно рада и так.

admin 14.08.2017 11:46

Слава, с кабелем на 50 Ом потеряешь несколько децибел на стыке с вилкой 75 Ом или антенной. Возможны две антенны рядом на расстоянии около метра. Суммирование сигналов лучше на резонансных фильтрах.

Glory 14.08.2017 12:19

А если еще ближе и что-то вроде решетки отгородить? Просто высота 50-60 см будет более-менее эстетично, а вот метра будет многовато... Забыл написать - петлю не опускал, а загнул обратно - компактнее и удобнее гнуть. А насчет резонансных фильтров: транзисторы привычнее, а синусы гиперболические, а через 30 лет иногда снятся :): (

Admin 14.08.2017 12:59

Слава, отгораживаться не надо, по опыту любой металл рядом ухудшает прием.Не могу сказать про кабели. В магазине беру.

Glory 14.08.2017 13:29

Между прочим на первом этаже все 29 каналов принимали когда антенна находилась на умывальнике из нержавеющей стали, правда, у самого окна.От края до края - 25 сантиметров. Но другое окно - нет! Чудеса в сите ...

Мастер 15.08.2017 15:55

Кто нибудь пробовал сделать рамочную антенну шестиэлементную, сильно ли выламывается по сравнению с трехэлементной?

Витцин 19.08.2017 22:05

И будет работать на мобиле Мегафон GSM-900. 25 км до башни.

Admin 16.08.2017 11:45

Vitzin, следует, однако, полоса 900 МГц довольно широкая. Края схлопнутся. В сотовой связи частоты передачи и приема прилично разнесены.

Vitzin 08.08.2017 17:45

Тогда какой лучший совет? Заранее спасибо.

Admin 08.08.2017 19:45

Витцин, вот этот и посоветуйте. Z-антенна дает слишком низкий коэффициент усиления. Применяем более трех элементов - сужаем полосу частот. Собрал такой знакомый по 3G, остались довольны.

kip100 21.08.2017 10:03

Большое спасибо автору за описание этой антенны. Изготовлен из медной проволоки 10 кв. Утеплитель не снимал; Покрасила автомобильной краской из баллончика.Он стоит под крышей с сэндвичем из рубероида и шифера на высоте около 3 м от земли. Ловит второй пакет качества 100%, первый пакет 65%. Усилителя нет. Длина кабеля 25 метров.

НАРУЖНАЯ АНТЕННА УВЧ ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ

Качество телевизионного приема зависит от многих причин. В городе взаимодействие основной волны телевизионного сигнала и отраженных волн неизбежно. При прямой видимости между приемной антенной и передающей антенной основная волна и волны, отраженные от земли, площадей, улиц и крыш зданий, достигают точки приема.Большой современный город для радиоволн - это, образно говоря, груда «зеркал» и «экранов», то есть мостов, заводских труб, высоковольтных линий. Высокие здания, как пассивный ретранслятор, повторно излучают волны, распространяющиеся от передающей антенны. Даже вблизи передатчика характер распространения радиоволн очень сложен. В тени от препятствий принимается ослабленный полезный сигнал, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, на мокрых деревьях сигнал ослабляется сильнее.Максимальное затухание сигнала, принимаемого антенной, расположенной в тени деревьев, происходит летом. Сложение и вычитание основной и отраженной радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты за счет ослабления приема в боковом и обратном направлениях, они менее восприимчивы к электрическим шумам и, в частности, помехам от воспламенения двигателей внутреннего сгорания.
При приеме на дальние расстояния наиболее стабильное изображение обеспечивают рамочные антенны, одна из которых описана в этой статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц ....... 530 - 780
Основной принимаемый телеканал ... .38
Диапазон принимаемых телевизионных каналов ... 30 - 57
Поляризация принимаемых сигналов .............. горизонтальный

Из большого разнообразия рамочных антенн на диапазон ДМВ часто делают антенну Тройной квадрат .Что делать, если тройного квадрата усиления недостаточно, а другие конструкции антенн не подходят для интересного диапазона телевизионных каналов? При этом взять достаточное количество алюминиевых трубок необходимого диаметра и специфических креплений абсолютно негде, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Могу ли я использовать антенный усилитель, который будет усиливать основную волну телевизионного сигнала вместе с отраженными волнами, принимаемыми антенной? Решением этой проблемы стало объединение четырех тройных квадратов в антенную систему - фазированную решетку.Усиление антенны намного превышает один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.


Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной проволокой называют оловянную. Такой провод легче покрыть припоем и не ржавеет на открытом воздухе. Для изготовления одного тройного квадрата потребуется 2 метра проволоки.Кусок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны заготовку из проволоки тщательно протирают растворителем. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Соединения проводов вверху квадратов припаивают. Отрезки проволоки в местах стыков покрывают флюсом, приготовленным из соляной кислоты травлением цинком. Паяльник на сорок ватт, а лучше на шестьдесят ватт, покрыт плавким припоем, насколько позволяет паяльник.Затем стыки стягиваются одним-двумя витками медной луженой проволоки диаметром 0,6-1 мм и снова спаиваются. Наконец, стыки хорошо пропаиваются над горелкой газовой плиты с помощью припоя и канифоли. Оставшаяся канифоль удаляется с полученной конструкции и смывается растворителем. Место соединения должно быть хорошо покрыто оловом, обеспечивающим надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку каждый необходимо проверить и настроить.Проверка и регулировка проводится в помещении. Тройной квадрат подключен к телевизионному коаксиальному кабелю с волновым сопротивлением 75 Ом, как показано на рисунке. Изображение на экране телевизора при установке антенны в комнате может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется исходя из наименьшего количества шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения - не беда, при объединении в фазированную решетку качество изображения значительно улучшится.Соединив тройной квадрат с антенным входом телевизора, необходимо найти точку припайки кабеля к нижней вертикальной части антенной конструкции, перемещая точку подключения по вертикали. При перемещении соединения центральная жила кабеля и экран кабеля должны быть соединены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаяв кабель почти к замыкающему горизонтальному участку в самом низу антенны, в других экземплярах, как показано на рисунке в третьих экземплярах в середина.У каждого тройного квадрата своя оптимальная точка подключения кабеля. Завершив настройку и проверив тройные квадраты, важно не перепутать места подключения кабелей. Чтобы получить антенну хорошего качества, необходимо сделать 6-8 тройных квадратов, из которых следует выбрать четыре, дающие наилучшие результаты.
Тройные квадраты, являющиеся элементами фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны - деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально.Определить длину отрезков кабеля заранее невозможно из-за различий в параметрах разных типов кабеля и непредсказуемых свойств изготавливаемых тройных квадратов.

Два тройных квадрата крепятся обмоткой ПВХ трубкой на одном вертикальном элементе каркаса - деревянном бруске. В качестве альтернативы, кабели одинаковой длины 220, 240, 260, 280, 300 миллиметров каждый соединяются в тройные квадраты. Противоположные концы отрезков кабеля подключаются по схеме экран к экрану и жила к жилам и подключаются к кабелю, идущему к антенному входу телевизора.Для наилучшего качества изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в регулировку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно уменьшить или увеличить расстояние между тройными квадратами, но большого эффекта это не даст, поэтому на расчетном рисунке расстояния между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных веревкой. К раме соединены четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки по очереди припаиваются два одинаковых горизонтальных сегмента длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления рамы требуются четыре деревянных бруска толщиной 8–11 миллиметров, шириной 60–70 миллиметров, длиной 520 миллиметров и три деревянных бруска той же толщины и длиной 490 миллиметров.Концы стержней покрывают эпоксидной смолой и сушат в течение пяти дней, затем всю поверхность стержней покрывают эпоксидной смолой и сушат в течение пяти дней. Деревянные блоки после покрытия эпоксидной смолой не менее двух раз окрашивают нитрокраской. Перед установкой тройных квадратов и отрезков кабеля, объединяющих тройные квадраты в фазированную решетку, первая часть каркаса собирается из двух вертикальных и двух горизонтальных стержней. Контактные поверхности стержней покрывают эпоксидной смолой, соединяют винтами и сушат не менее трех дней.После высыхания эпоксидной смолы закручиваются два винта, соединяющие верхний турник с вертикальными стержнями. Остались четыре винта крепления центральной горизонтальной перекладины.

Тройные квадраты соединены с деревянным каркасом отрезками коаксиального кабеля. Тройные квадраты крепятся к каркасу несколькими витками трубы ПВХ. К антенне припаивается кабель, идущий к телевизору необходимой длины.

Для правильной фазировки антенной системы центральные жилы и экраны сегментов коаксиального кабеля соединяются в тройные квадраты в соответствии со схемой фазирования.Конец кабеля, подключенный к антенне, представляет собой поливинилхлоридную трубку диаметром 10-12 миллиметров длиной около трех метров для защиты антенного кабеля от погодных воздействий. Труба и кабель ПВХ закрепляются резьбой на турнике. Пайка экрана и центральной жилы отрезков кабеля изолирована друг от друга с помощью изоленты. Сверху установленных тройных квадратов и тросов устанавливаются две вертикальные планки, поверх них по центру одна горизонтальная.Детали каркаса соединяются шурупами диаметром 6 миллиметров. При установке шурупов используются отверстия, которые остаются после откручивания шурупов, соединяющих верхнюю планку с вертикальными планками. Кусочки коаксиального кабеля и детали тройных квадратов заключены в деревянную конструкцию, которая надежно защищает точки пайки от погодных воздействий.

Зазоры между планками по бокам и на концах заделывают жидким строительным герметиком для гвоздей.

Антенна крепится к мачте с помощью хомутов, соответствующих диаметру трубы.Винты продеваются через отверстия в турниках. Антенна закреплена в двух точках. Ослабив зажимные винты, вы можете точно сориентировать антенну по отношению к передатчику.

Проволока оцинкованная, хомут, эпоксидная смола, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель на 75 Ом следует выбирать с центральной медной жилой и двойным экраном, состоящим из фольги и оплетки из медных проводников. Наилучшие результаты могут быть получены при использовании кабеля самого большого диаметра с максимально возможным количеством жил в оплетке экрана.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабеля подбирались путем многочисленных экспериментов, чтобы обеспечить прием как можно большего количества телеканалов и в то же время как можно меньше габариты, уменьшающие вес антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметичного каркаса обеспечивается длительный срок службы и защита от воздействия погодных факторов.Качество получаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, Симферополь
Скачать: ВНЕШНЯЯ АНТЕННА DMV ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ, «тройной квадрат»
В случае обнаружения «битых» ссылок - вы можете оставить комментарий, и в ближайшее время ссылки будут восстановлены.

Телевидение сегодня есть в каждом доме. С развитием технологий качество телевизионных сигналов и способы их передачи меняются.И если вчера использовалось допотопное аналоговое вещание, то сегодня настойчиво обсуждают исключительно цифровое.
В России вещанием занимается государственная компания РТРС. С 2012 года государственным заказом признан единый стандарт цифрового наземного телевидения DVB-T2, стандарт мультиплексного цифрового вещания. РТРС, как единственный оператор в эфире, предлагает два мультиплексных пакета (РТРС-1 и РТРС-2) для бесплатного просмотра. Все, что вам понадобится, это современный приемник-антенна, один из вариантов которого мы сегодня предлагаем сделать своими руками.

За основу этого самодельного изделия была взята разработка инженера Харченко К.П., который предложил аналогичные антенны для дециметрового диапазона (ЦИВ), популярные в 90-х годах прошлого века. Это похоже на апертурные антенны, в основе которых излучатель имеет форму зигзага. Сигнал накапливается плоским отражателем, который по размерам превышает вибратор минимум на 20%.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но отключенных в точке подключения фидера (кабеля).Габаритные размеры приведены на основании статьи Харченко «Антенна ДЦВ диапазона» и рассчитаны по предложенным формулам. По этой технологии такие антенны можно рассчитать даже на слабый сигнал порядка 500 МГц.

Что нужно для сборки антенны

Материалы:
  • Гриль для барбекю;
  • Краска аэрозольная для автомобилей;
  • Растворитель или ацетон;
  • Набор сверл для обычной дрели;
  • Коаксиальный телевизионный кабель - не более 10 м;
  • Полметра трубы ПВХ ДВ, диаметр - 20 мм;
  • Дюбели металлические для гипсокартона;
  • Медная проволока для антенного вибратора, диаметр жилы 2-3.5 мм;
  • Две тонкие металлические пластины.
Инструменты:
  • Мощный паяльник на 100 Вт;
  • Отвертка с насадками;
  • Горячий клеевой пистолет;
  • Плоскогубцы, молоток, кусачки;
  • Малярный нож, рулетка, карандаш.

Приступаем к антенне

Изготовление рамы вибратора

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.


Медную жилу очищаем от изоляции, и выравниваем молотком на твердой поверхности. Отметьте середину и сделайте изгиб на 90 °. Наиболее аккуратно это получится сделать в тисках, слегка подтянув медную жилу и разровняв ее молотком.


По нашим расчетам, стороны квадратов будут 125 мм. Размечаем их рулеткой, производим загибы.


С одного конца откусите небольшой фрагмент боковыми ножами так, чтобы острие было направлено под 45 °.Согнув второй квадрат, проводим ту же процедуру, откусывая последний конец жилки. Квадраты для этого можно немного расправить.


На средних изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам соединить оба свободных конца и закрепить их тонкой медной проволокой.


С помощью жидкой канифоли или флюса залудим средние изгибы паяльником.Это нужно делать со всех сторон медного сердечника вибратора.


Зачищаем коаксиальный кабель 4-5 см. Скручиваем косу или внешний проводник в цельную проволоку, наматываем ее на один из изгибов. Припаяйте его к медному сердечнику с помощью паяльника.


Зачищаем изоляцию внутреннего проводника, а также оборачиваем им следующий изгиб каркаса. Припаивать его нужно аккуратно, придерживая плоскогубцами изоляцию, так как от температуры он может просто сместиться от центра.Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.


Закрепляем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно феном.

Отражатель для готовки

Мы используем недорогую сетку для барбекю в качестве отражателя или отражающего экрана.Это хороший материал, так как даже стальные образцы таких изделий покрываются антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Также подойдет теплообменник от современного холодильника или гриль-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна быть больше рамы вибратора, но не обязательно симметричной. Отрезаем захваты ручки, в нашей конструкции они будут лишними.


Ставим рамку антенны посередине рефлектора, и размечаем места ее крепления.Для крепления можно использовать две пластины из любого металла. Загибаем их вдоль решетки, просверливаем отверстия диаметром 5 мм.

Сборка антенны

Отрезаем два куска трубы ПВХ длиной 75 мм и вкручиваем их в конец каждого винта, отрезая выступающие части. У дюбелей из гипсокартона отломите заостренные концы и вкрутите их в противоположный конец трубок.


Крепим обе стойки ПВХ к планкам на отражателе саморезами.Каркас на концах, подходящих к стойкам, залуживаем для лучшей теплоотдачи.


На стойках отметим высоту 68 мм и ставим под угрозу. Концы рамки нагревают паяльником, припаивают к стойкам до нужных отметок.

Кантовка антенны для 3g модема своими руками. Как усилить сигнал Wi-Fi своими руками

Андрей Барышев, Выборг

Значительное количество пользователей беспроводного Интернета сталкивается с проблемой низкой скорости соединения.Эта проблема особенно актуальна для абонентов, проживающих за пределами крупных населенных пунктов и на большом удалении от ближайших вышек сотовых операторов. Но даже в густонаселенных городах может случиться так, что прием прямого сотового сигнала невозможен, приходится довольствоваться отраженным сигналом, ослабленным в несколько раз. Во всех этих случаях может оказаться весьма эффективным использование дополнительных выносных антенн, предлагаемые конструкции которых отличаются принципом построения, сложностью и заявленными радиотехническими параметрами.

В моем случае проблема заключалась в крайне низкой скорости интернет-соединения из-за большого расстояния от вышки (10 км по прямой). Кроме того, прием прямого сигнала был невозможен из-за панельных пятиэтажек впереди. По этой причине сигнал 3G модемом практически не записывался, и можно было работать только в режиме GPRS (использовался модем MTS MF192 +).

Рассмотрены многочисленные способы улучшения принимаемого сигнала, в том числе найденные на сайтах в Интернете.Проанализировав различные конструкции антенн и отзывы об их работе, можно было сделать вывод, что наиболее эффективно работают либо варианты направленных антенн типа «волновой канал», либо отражательные пластины, в фокусе которых находится сам модем. Но изготовление таких антенн требует точных и сложных расчетов и довольно специфических материалов, поэтому сделать их в домашних условиях непросто. И варианты со снятием самого модема «на улице» (за окном, на крыше и т. Д.) сразу пропал из-за необходимости использовать удлинитель USB длиной более 15 м. Даже при гораздо меньшем размере такого удлинительного кабеля модем может перестать нормально работать из-за затухания сигнала и падения напряжения питания. Кроме того, модем в принципе не рассчитан на работу в уличных условиях со значительными перепадами температуры и влажности. Поэтому рассматривались только комнатные направленные антенны, лучшими из которых, согласно многочисленным отзывам, были зигзагообразные или двуквадратные антенны Харченко.

Но, несмотря на внешнюю простоту, вариантов изготовления такой антенны тоже можно найти множество, при этом часто указываются совершенно разные размеры составляющих элементов и компоновка всей конструкции. Для сравнения всех вариантов на практике было изготовлено и испытано в эксплуатации несколько таких антенн разных размеров и в разных «модификациях», в том числе варианты антенн с четырьмя и шестью квадратами (двойной и тройной двуквадратный соответственно). В то же время мои конструкции позволяли быстро изменять конфигурацию и размеры различных составляющих элементов.

Надо сказать, что в моем случае использование двойного и тройного двуквадратных вариантов практически не показало преимуществ перед обычным, простым вариантом этой антенны. Поэтому в дальнейшем мы рассмотрим подробный расчет и особенности изготовления «классической» антенны.

Расчет антенны

Для точного расчета размера антенны не требуется никаких специальных теоретических знаний или каких-либо программ.

Периметр этого типа антенного каркаса должен быть равен длине волны принимаемого радиосигнала.В нашем случае длину волны можно рассчитать, зная частоту сигнала 3G, которая составляет 2100 МГц. Для этого нужно скорость распространения радиоволн (300000 км / с) разделить на частоту, в результате чего длина кадра равна

300000/2100000 = 0,143 м.

Поскольку рамка имеет форму квадрата, вы должны разделить ее общую длину на 4, в результате чего длина каждой стороны квадрата будет равна 35,75 мм. Во многих источниках можно встретить совершенно разные размеры сторон - от 27 до 53 мм.Очевидно, такие антенны рассчитаны на другой диапазон, например, GSM или Wi-Fi, у которых рабочие частоты соответственно ниже или выше, чем в нашем случае.

Коэффициент усиления этой антенны составляет примерно 6 дБ. При его изготовлении необходимо максимально точно соблюдать все размеры; качество работы во многом зависит от качества изготовления. Следует отметить, что любая антенна без усилителя не усиливает сигнал как таковой, а выделяет его на фоне других сигналов и различных помех (если антенна не широкополосная).Благодаря этому мы получаем нужный нам сигнал, уровень которого намного превышает уровень шума. Поэтому важно точное соблюдение габаритов антенны, ведь так мы получим точную настройку на нужную рабочую частоту!

Отражатель можно использовать для увеличения усиления до 9 дБ. Это может быть металлическая пластина, мелкая сетка или даже приклеенная к фанере или толстому картону фольга, с размерами на 10-15% больше, чем площадь самой антенны. В этом случае отражатель будет 125 × 75 мм.

Производство

Таким образом, антенна для приема сигналов 3G (без отражателя) будет иметь вид, показанный на рисунке 1.

Для его изготовления нам понадобится медный провод сечением не менее 4 мм 2 (можно использовать, например, «жилу» от силового кабеля ВВГ или НОМ). Периметр каждого квадрата равен длине волны - 143 мм. Поскольку антенна состоит из двух квадратов, вам понадобится кусок провода длиной 2 × 143 мм = 286 мм.

Делим провод на 8 равных отрезков и загибаем в этих местах под углом 90 °, а свободные концы припаиваем друг к другу, чтобы получилась замкнутая петля (Рисунки 2 и 3):

Отражатель должен быть закреплен за «квадратами» антенны, и расстояние до отражателя также имеет большое значение, поскольку оно влияет на входной импеданс и согласование с соединительным кабелем.Теоретически это расстояние должно составлять длины волны, которая в нашем случае составляет 143/4 = 35,75 мм. Но моя антенна, например, лучше работает на расстоянии 18 мм, что составляет 1/8 длины волны. Поэтому лучше сделать расстояние до рефлектора регулируемым и поэкспериментировать с ним в процессе настройки. Для этого берем кусок медной трубки подходящего диаметра (туда должен идти наш соединительный кабель), например, от телескопической антенны для приемников / телевизоров. Придайте ему форму, показанную на рисунке 4.

В пластине рефлектора просверливаем отверстие по центру, чтобы эта трубка туда плотно входила. Он не должен свободно болтаться, тогда его можно не припаять к рефлектору и сдвинуть при настройке, регулируя расстояние до плоскости антенны. Припаяйте к этой трубке нашу двухугольную рамку, как показано на рисунке 5).

Продеваем кабель через трубку и припаиваем его центральную жилу к внутреннему углу рамки напротив отверстия для трубки, а оплетку-экран кабеля - к трубке на противоположной стороне отражателя (рисунки 6 и 7).

После окончательной настройки антенны трубку можно припаять к рефлектору. Плоскость антенны должна быть строго параллельна плоскости отражателя, потому что даже небольшой перекос и непараллельность могут значительно снизить уровень сигнала. Чтобы обеспечить жесткость конструкции, между отражателем и крайними углами каркаса можно приклеить печатную плату или другие хорошие изоляторы.

Модемное соединение

Если у вашего модема нет специального разъема для подключения внешней антенны, то вам придется сделать своего рода переходник, который надевается снаружи и передает сигнал на встроенную антенну модема посредством переизлучения. .В простейшем случае вы можете просто плотно обернуть модем (в месте расположения его внутренней антенны) несколькими витками центральной жилы соединительного кабеля, как показано на Рисунке 8.

Число витков, обычно равное 2 ... 5, выбирается при настройке на максимум принимаемого сигнала. Затем эти витки следует закрепить на модеме изолентой. А можно сделать дизайн более сложным, удобным и эффективным. Эта версия адаптера показана на рисунке 9.

Конструктивно это кольцо, плотно прилегающее к корпусу модема в месте его внутренней антенны. Кольцо можно сделать из полосы медной фольги шириной 45 мм, концы которой нужно спаять. К этому кольцу припаяна центральная жила соединительного ВЧ кабеля. Из другой полосы такой же фольги, но размером 25 × 75 мм отгибается полукольцо, как показано на рисунке 9, и к нему припаивается оплетка-экран кабеля. Между кольцом и полукольцом не должно быть электрического контакта.Регулируя положение полукольца и угол его наклона относительно модема, нужно добиться максимального уровня принимаемого сигнала. Размеры такого адаптера никак не рассчитывались теоретически, а подбирались экспериментально. У модемов разных типов и моделей расположение встроенной антенны внутри корпуса также может быть разным (рядом с разъемом USB или на другом его конце). Это следует учитывать при размещении адаптера на корпусе модема!

ВЧ соединительный кабель

Немного о типах и марках кабеля.Помимо показателей качества кабель может иметь разное волновое сопротивление - 50 или 75 Ом, что необходимо учитывать при его выборе. Сопротивление беспроводных модемов обычно составляет 75 Ом. Поэтому, конечно, лучше использовать кабель 75 Ом. Судя по многочисленным рекомендациям, лучше использовать кабели марок 10D-FB, 8D-FB, 5D-FB (в порядке убывания качества) из-за низких коэффициентов затухания сигнала. Хуже показывают себя кабели RG-6 и RG-8X. Поэтому особенно при длине кабеля более 5 м выбирайте вариант более высокого качества, иначе вы можете потерять все «усиление», которое получаете от антенны!

Настройка антенны

Расположив антенну так, чтобы она была направлена ​​в сторону ближайшей вышки сотовой связи (предпочтительно рядом с окном или напротив него), отрегулируйте положение антенны и расстояние между ней и отражающей пластиной, сдвинув трубку.Ориентироваться нужно на уровень сигнала, а для этого лучше использовать специальные программы, например программу «МДМА» (можно скачать в Интернете), где есть шкала уровня сигнала в децибелах. Эта программа работает не со всеми модемами, но есть и другие подобные, которые показывают уровень сигнала в децибелах (отношение сигнал / шум). В стандартной программе подключения для вашего модема также можно ориентироваться по уровню сигнала значка антенны, но это не очень удобно, потому что там, во-первых, есть несколько запаздывающая реакция на смену сигнала (до 10-20 с. ), а во-вторых, это будет не совсем правильно.Потому что важно соотношение сигнал / шум, а не уровень сигнала в целом.

В моем случае индикатор шкалы антенны "родного" диспетчера соединений немного увеличился после подключения и настройки антенны, всего на 2 - 3 деления. Однако скорость интернет-соединения увеличилась очень заметно. Скорость загрузки увеличилась с 0,5 Мб / с до 3 ... 4 Мб / с днем, а ночью и того больше. Без такой антенны, как упоминалось ранее, прием сигнала 3G был вообще невозможен.

Для того, чтобы комментировать материалы сайта и получить полный доступ к нашему форуму, вам понадобится

Из уроков теории волн, которые чем дальше, тем сложнее, тем больше следует волноводная антенна, в нашем В случае «баночной» антенны стенки должны быть параллельны, из хорошо проводящего материала, желательно гладкого, а ее концы должны быть перпендикулярны стенкам. Для диапазона 2,4 ГГц расчеты показывают, что диаметр банки должен составлять от 70 мм до 100 мм.Это не «железобетонные» пределы, а скорее отправные точки, так как за пределами этих размеров выигрыш будет все больше и больше уменьшаться.

Практика показала, что прочность конструкции является большим преимуществом, а наличие пластикового покрытия практически является обязательным условием защиты от атмосферных воздействий. См. Приложение со списком подходящих банок.

ARRL (Лига радиолюбителей, лига радиолюбителей) пишут, что необходимая длина волновода для такой антенны должна быть как минимум в два раза больше длины волны ведомого устройства.В калькуляторе javascript
или
в таблице возбуждаемая длина волны обозначается как L g и зависит от диаметра банки. Чем меньше диаметр, тем длиннее возбуждаемая длина волны. Из этого следует, что чем больше диаметр банки, тем она может быть короче. Также, чем больше площадь горловины банки, тем больше энергии может быть передано и, следовательно, тем выше уровень переданного и принятого сигнала.

Дизайн

Сначала мы выбрали банку диаметром 96 мм.мы вычислили значение 1/4 L g (четверть длины волны в банке), измерили это расстояние от дна банки и просверлили небольшое отверстие для маркировки в этом месте, затем расширили его до размера, достаточного для установки N разъем типа. Найти сверло 16 мм в Великобритании непросто, поэтому мы купили фрезу для конуса на 20 мм. К центральному контакту разъема N-типа мы припаяли плоский кусок медного провода длиной около 50 мм и толщиной 1,5 мм. Затем мы аккуратно обрезали этот сегмент до расчетного размера 1/4 L o ... Затем зашлифуем края разъема N-типа и банку вокруг отверстия стеклотканью. Затем к банке со всех четырех сторон припаивали разъем N-типа. Очень важно было обеспечить хороший электрический контакт между разъемом и банкой. Теперь у нас есть N-коннектор, который не нужно крепить к корпусу пайкой или винтами, а просто прикручивая гайку (куплен на rswww.com часть 112-0773).

Конусный резак может вырезать отличное отверстие диаметром 16 мм, если ранее

поставил шайбу 16 мм на N-образный соединитель.Весь процесс занимает около 10 минут.

После нескольких лет опыта и изучения корпусных антенн мы пришли к выводу, что, похоже, имеет смысл просверлить небольшое отверстие в корпусе за разъемом. В этом случае из банки будет легко стекать дождь или конденсат. Это отверстие не повлияет на работу антенны.

Монтаж

Герметичная антенна, установленная на мачте телевизионной антенны.

Эта антенна имеет ширину луча около 30 градусов и должна быть направлена ​​в сторону второй антенны, обеспечивающей соединение.Также имеет значение поляризация: в зависимости от того, расположен излучающий элемент вертикально или горизонтально, антенна также должна быть ориентирована на вторую сторону. Мы установили его вокруг стандартной 25-миллиметровой телебашни с помощью U-образного кронштейна и регулируемого крепления из магазина телевизоров - это крепление позволило нам управлять антенной как по вертикали, так и по горизонтали. Затем мы взяли небольшой кусок трубы из нержавеющей стали, приклепали его с одной стороны и прикрепили к банке с помощью клея и изоленты, а также попробовали использовать кабельные стяжки.Ни тот, ни другой нам не особо понравился, так что есть над чем подумать ...

Перед тем, как полностью затянуть крепежные болты, нужно точно навести антенну и проверить поляризацию. Вам понадобится кабель N-типа, подключенный к карте PCMCIA (Международная ассоциация карт памяти персональных компьютеров) в портативном компьютере или беспроводной сетевой карте в вашем персональном компьютере, и кто-то внизу должен следить за силой сигнала. Я взял с собой ноутбук на крышу, но считаю, что это опрометчивый поступок, небезопасный для дорогого ноутбука.Идеальным решением этой проблемы был бы карманный компьютер с картой 802.11b (с подключением внешней антенны) и переходником….

Примечание: Всегда направляйте антенну от себя и никогда и не смотрите в работающую антенну. Эта рекомендация продиктована скорее осторожностью, чем реальной опасностью, но следует учитывать, что человеческий глаз очень плохо охлаждается и является частью тела, которая поглощает, но не рассеивает микроволновую энергию. Антенна - это концентрирующее микроволновое устройство, поэтому лучше перестраховаться.

Мы увеличили сигнал, направив антенну сначала примерно на ориентиры и компас, а затем осторожно отрегулировав ее вертикальное и горизонтальное положение, пока не будет достигнуто максимальное отношение сигнал / шум или максимальное значение качества соединения. . Для этого необходимо использовать программное обеспечение, которое измеряет эти характеристики на компьютере. Я использовал Wavemon в GNU / Linux, но у большинства драйверов беспроводных сетевых карт есть собственные средства для проверки качества соединения.В зависимости от того, как далеко от антенны расположен компьютер, вам может потребоваться больше людей, раций или мобильных телефонов, чтобы проинформировать человека, который корректирует положение антенны, о результатах этих поправок. Когда сигнал достиг пика, мы надежно ввернули болты в крепление и начали праздновать успешное завершение работы.

Стоимость

5,50 фунтов стерлингов за соединитель типа N и банку, плюс небольшой кусок проволоки и каплю припоя. Если вы потратите 20 фунтов стерлингов за банку, вы получите бесплатную бутылку виски.

Предупреждение

Несмотря на то, что антенна работает очень хорошо, никто не надевал лабораторный халат и не проводил каких-либо заумных тестов с этой «самоделкой», и, конечно же, производители оборудования рекомендуют не делать ничего, что они не рекомендуют. Или подключите к их оборудованию оборудование других производителей. Конечно.

Проверка дальности действия

Наша первая волноводная антенна диаметром 96 мм, длиннее 3/4 L g и была сделана из футляра от бутылки из-под джина

Мы подключили к антенне стандартный ТВ-разъем 75 Ом (не тот N ).Пигтейл, который использовался в то время, был сделан путем отсоединения провода от антенны расширенного диапазона Buffalo и подсоединения к нему разъема на 75 Ом. Мы знаем, что комбинация коаксиального кабеля на 50 Ом и разъемов на 75 Ом - не лучшее согласование импеданса, о котором вы можете подумать, и что это приводит к потерям мощности, но во время тестирования в Португалии это было все, что мы могли получить в свои руки. и мы были увлечены.

Сравнение проводилось с учетом встроенной антенны PCMCIA Buffalo 802.Карта 11b. Мы использовали Wavemon (программное обеспечение для беспроводных измерений) на ноутбуке с установленной GNU / Linux для измерения мощности принимаемого сигнала, шума и отношения сигнал / шум.

результатов

Наш первый банк, включая потери в кабеле, дал улучшение мощности сигнала в диапазоне от +4 до +5 дБ (децибелл), что привело к улучшению отношения сигнал / шум на +10 дБ.

По таблицам мы оценили потери в используемом кабеле в 1,5 дБ.

Эта антенна позволила нам поддерживать соединение 11 Мбит на расстоянии до 200 метров от антенны повышенной дальности Buffalo Airstation.Мы не ушли достаточно далеко в пределах прямой видимости. Мы были впечатлены улучшением измерений с учетом использования разъемов для телевизоров в супермаркетах (которые имели несоответствующее сопротивление).

Первый горный тест

В итоге мы позаботились о приобретении нескольких 50-омных разъемов N-типа. К сожалению, ни у кого на складе не было подходящих пар разъемов, поэтому нам ничего не оставалось, кроме как взять и немного модифицировать разъемы BNC. Это нас не сильно беспокоило, так как мы увлеклись.

Единственный кабель, который мы смогли найти, это RG58 / U, который дает довольно высокие потери сигнала.

Мы подключили антенну из консервированного контейнера для джина к аэродрому Buffalo с помощью 10-метрового кабеля и направили их оконную антенну на холм.

Аян поднялся на вершину холма со своим ноутбуком, на котором был запущен Wavemon под GNU / Linux, и консервированная антенна, сделанная из консервной банки с собачьим кормом, подключенная к беспроводной сетевой карте с помощью двухметрового кабеля. На вершине холма находятся две большие многосекторные антенны оператора мобильной связи, которые, как мы полагаем, вещают в диапазоне около 800 МГц.Аян находился примерно в 50 метрах под ними (медленно поджаривая себе мозг!).

У нас была четкая (над деревьями) линия обзора до 2200-метровой долины от точки к точке, как измерено с военной карты.

результатов

Мы достигли скорости соединения 2 Мбит / с с запасом от 7 до 8 дБ, хотя, честно говоря, это намного ниже того, что мы ожидали. Но самым важным для нас было то, что антенна работала.

Изучив спецификацию используемого кабеля, мы обнаружили, что он не предназначен для работы с частотами выше 2.4 ГГц, максимальная частота в спецификации составляла 1000 МГц, при которой кабель давал наибольшее затухание 0,79 дБ / метр. Это означало, что, используя длинный кабель, сделанный из неправильного коаксиального кабеля, мы теряли 9-10 дБ. Это хорошая новость для следующего теста на добычу полезных ископаемых с использованием подходящего кабеля, и предполагается, что он сможет установить соединение на расстоянии 5 км.

Показанная выше антенна дает улучшение на 16-17 дБ по сравнению с антенной, встроенной в беспроводную сетевую карту Buffalo. Нам это удалось, результаты нас очень порадовали.

Теперь нас ждет немного свободного времени и достаточно свободного места для проведения дополнительных тестов. Мы рассчитываем получить 10 км связи между антеннами.

заявка

Список подходящих банок

  • Slimfast Double Chocolate - England - с пластиковой крышкой
  • The Simpsons Double choc cookies - England - с пластиковой крышкой
  • Молотый кофе Douwe Egberts - England - с пластиковой крышкой
  • Детское молоко формула - Англия - с пластиковой крышкой
  • Furness Ginger Biscuits - Корнуолл и Англия
  • Golden Jubilee Beer, Robert Cain Brewery - Англия
  • Nestlé Coffee Mate 500 г - Англия - с пластиковой крышкой
  • J&B Rare банка для виски - Португалия
  • Larios Джин из Испании
  • Держатель туалетной щетки из нержавеющей стали в B&Q - очень красиво (спасибо Роберту Карри)
  • Любая большая банка собачьего корма, если вы не смогли найти что-то более подходящее!

Некоторые красители в пластиковых колпачках ослабляют сигнал, поэтому попробуйте протестировать антенну с колпачком и без него и измерить мощность сигнала.Если сигнал ослабевает при закрытой крышке, используйте антенну без нее.

Многие люди в современном мире пользуются мобильным Интернетом - с его помощью можно удаленно общаться, получать информацию и даже работать. Но провайдер не всегда обеспечивает пользователям стабильную скорость соединения из-за особенностей приема связи, которые могут быть ограничены особенностями местности, большим расстоянием до передатчика и другими факторами.

Самодельная антенна для 3g модема поможет улучшить скорость и дальность приема сигнала.Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

проезд Харченко

Недавно мы писали, как сделать антенну для приема телевидения своими руками. Но знаете ли вы, что таким же способом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

  • Медный провод или проволока, потребуется площадь около 30 сантиметров;
  • Коаксиальный кабель 50 или 75 Ом;
  • Кусок фольги или DVD в качестве отражателя;
  • Инструменты: нож, паяльник, плоскогубцы, клей, линейка, карандаш;
  • Пластиковая крышка от бутылки для отделения антенны от отражателя.


Изготовление биквадрата Харченко

На фотографиях самодельной антенны для 3G модемов можно увидеть ее примерный внешний вид. Для начала нужно сделать карандашные разметки на медной проволоке: длина внешней стороны каждого из квадратов должна быть примерно 35-36 мм.

Осторожно согните провод по разметке, помогая себе плоскогубцами. У вас должна получиться симметричная конструкция из двух квадратов, соприкасающихся с углами. Удалите оставшиеся куски проволоки.

Сделайте отверстие в крышке, проденьте через нее конец кабеля. Разрежьте кабель на части, обнажив внутренний проводник и экран пайки.

Далее нужно припаять антенну к кабелю и подключить к модему. Пайка происходит следующим образом: припаиваем центральную жилу к середине антенны с одной стороны, а экран - с другой. Затем переместите крышку на антенну, можно дополнительно укрепить и утеплить конструкцию клеем или герметиком.

Вставьте диск отражателя в провод через отверстие, прижмите его к антенне и приклейте к крышке. Припаяйте разъем модема к кабелю с другой стороны. Подключаем антенну к модему. Наслаждайтесь результатом своей работы!

Двойная кольцевая антенна

Следующий способ создания самодельной антенны более сложен в реализации, но дает больший эффект. Для его завершения вам потребуются:

  • Медная проволока или проволока;
  • Отражатель - плоская длинная жестяная банка, кусок фольги и т. Д.;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, через которую можно продеть кабель;
  • Разъем для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка, карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему антенны Bi-Loop для 3g модема - на ней вы увидите структуру, аналогичную антенне Харченко, но в виде двух колец;
  • Сделайте отметки на проводе карандашом: для волн 2050 МГц длина каждого кольца должна быть примерно 146 мм;
  • Осторожно согните двойное кольцо из проволоки.Также можно сделать два кольца с зазорами длиной примерно 3 мм и припаять их концы друг к другу, оставив зазоры открытыми;
  • Сделайте отражатель. Минимальные размеры: высота - 120 мм, ширина - 170 мм. Подойдет любое металлическое панно, можно использовать фольгу или жесть от жестяной банки из подручных средств;
  • Сделайте в середине рефлектора отверстие, через которое можно вставить металлическую трубку - со стороны соединения с антенной длина трубки должна быть примерно 18 мм! Припаяйте трубку к отражателю с другой стороны;
  • Разъедините кабель ножом: экран должен быть припаян, а проводник - немного оголён;
  • Проденьте кабель в трубку и припаяйте к нему антенну: верхнюю часть припаяйте к проводнику, а нижнюю - к медной трубке;
  • Припаять трубку и оболочку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую антенну, установив на кронштейн уже готовую антенну;
  • Другой конец кабеля подключить к разъему модема с помощью паяльника;
  • Подключаем антенну к модему.Выполнено!

Теперь вы знаете несколько способов сделать антенну для 3G модема своими руками. Вышеуказанные методы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Фотоантенны для 3g модема

Мобильный интернет по-прежнему проигрывает домашнему по скорости.Абоненты не всегда находятся в стабильной зоне покрытия. Если сигнал слабый, скорость загрузки страницы будет низкой. Одно из решений - внешняя антенна к USB-модему. Вы можете купить его или сделать самостоятельно из доступных инструментов.

Когда вам нужна антенна для модема

Антенна улучшит мобильный Интернет, если на значке сигнала будет два или даже одно деление. Внешние антенные аксессуары улавливают сигнал там, где не может встроенная антенна.Если сигнала нет вообще, есть шанс, что даже внешняя антенна в вашем случае окажется бессильной.

У многих модемов есть боковой разъем для подключения кабеля от внешней антенны

Если проблема только в скорости - делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если установить антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Какие типы антенн 3G / 4G бывают

Антенны (как покупные, так и самодельные) делятся на несколько типов, в зависимости от нескольких показателей. Если говорить о способе установки, то антенны бывают комнатные или уличные. Последние более эффективны, потому что работают на открытых пространствах, где меньше всего помех. Они подходят тем абонентам, которые живут далеко от вышки.

Внутренние антенны не так эффективны, как наружные.

В зависимости от принимаемого сигнала антенны делятся на широкополосные и узкополосные.Первые более функциональны - они умеют принимать сигнал 2G и 3G, когда, например, 4G не ловит.

Антенны также делятся на направленные, всенаправленные и секторные. Последние два типа способны поймать сигнал сразу с нескольких вышек. Они также различают обычные устройства и антенны MIMO - современное оборудование с двумя антеннами одновременно, которые принимают сигнал отдельно друг от друга, но одновременно передают сигнал на модем.Они способны увеличивать скорость до 100 Мбит / с.

Антенна MIMO, по существу, имеет два приемника, поэтому ее эффективность

В зависимости от наличия усилителя в антенне, устройства делятся на активные и пассивные. Пассивные, где нет усилителя, не так улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель питается от сети).

Изготовление антенны из жестяной банки

Преимущество этой самодельной антенны - доступность.В каждом доме можно найти бесплатную жестяную банку - от кофе или от газировки. Лучше, чтобы она была цилиндрической - без углов. Банк будет своеобразным «слуховым аппаратом» для волн. Они достигнут дна и отскочат от него. В результате в банке образуется стоячая волна.

Что нужно сделать с банкой, чтобы сделать из нее антенну:


Недостаток этого метода в том, что он подходит не для всех случаев, например, если вы живете на первом или втором этаже и у вас Дом находится далеко от башни.Это может помочь вам, если проблемы с сигналом не слишком серьезные. Таким образом, антенна проста в изготовлении, но не такая эффективная, как, например, антенна Харченко.

Более сложный вариант герметичной антенны - с металлическим разъемом внутри и выходящим из него проводом:


Проволочная антенна

Еще один примитивный способ усилить умирающий сигнал мобильной сети - с помощью медного провода. Ей нужно обернуть нижнюю часть модема, где находится внутренняя антенна.Где-то 20-30 см проволоки должно остаться свободным. Загибаем этот свободный кусок - он должен быть перпендикулярен модему, то есть вертикально. Ставим на окно модем с самодельной антенной и подключаем к ПК с помощью удлинителя.

Сделайте несколько оборотов вокруг модема и выпрямите кабель вертикально.

Удлинитель можно приобрести непосредственно с усилителем - это также поможет улучшить производительность.

Антенна Харченко (биквадрат): простая пошаговая инструкция

Эту модель рамочной антенны ученый Харченко предложил в 1961 году.Использовался как ТВ-приемник. Антенна очень эффективна - действует как приемник и как усилитель. Он широкополосный, способен увеличивать мощность сигнала до 3-4 дБ при отсутствии отражателя и до 8-9 дБ с отражателем (металлическая панель, отражающая сигнал). Неважно, 3G это или 4G.

Обратной стороной является сложность изготовления по сравнению с предыдущими самодельными антеннами. Однако при должном желании с его творением может справиться каждый:

  1. Для начала сделать «восьмерку» из монолитного провода сечением 4 мм 2.Квадраты должны быть по возможности равными. Должна быть четкая симметрия. Для этого перед сгибанием пометьте провод маркером. Затем поместите плоскогубцы на разметку проводов. Теперь нужно согнуть проволоку под углом 90 °. Используйте квадрат, чтобы получить точный угол.

    Сделайте из медной проволоки симметричную восьмерку.

  2. Возьмите алюминиевую пластину - толщиной 22 мм. Общая площадь 140 х 140 мм. Пластина будет отражателем (рефлектором). Сделайте отверстие в центре пластины (сверло).
  3. Закрепите восьмерку прямо в центре отражателя на расстоянии 3,6 см. Панель и провод не должны соприкасаться.

    Закрепите антенну деревянными палками по бокам.

  4. Просверлите в отражателе отверстия под зажимы, наденьте конструкцию на кронштейн (снимите его со спутниковой антенны). Теперь нужно припаять кабель, предварительно пропустив его через отверстие в пластине.

    Проведите кабель от антенны к модему.

  5. Если модем имеет антенный разъем, подключите к нему кабель через переходник.
  6. Если разъема нет, используйте медную фольгу. Сделайте вытяжку по габаритам модема. Закрепите кабель на заглушке (его нужно припаять) и наденьте на устройство.

    При отсутствии антенного разъема закрепите провод к модему медной пластиной.

  7. После подключения антенны отрегулируйте сигнал - поворачивайте, пока не получите максимальный результат в виде нескольких делений. Они отображаются в фирменной программе устройства или вашего провайдера, которая загружается и устанавливается на компьютер для настройки соединения.Попробуйте разместить антенну под разными углами, например, 45 ° или 70 °.

Видео: как сделать антенну Харченко

Другие варианты самодельных антенн

Идеи самодельных антенн могут быть следующие:

  1. Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. К ручке посуды нужно прикрепить удлинитель USB. Подключаем к нему модем - в итоге он должен оказаться внутри круга чаши. Направляем дуршлаг на базовую станцию ​​и ловим сигнал.

    Усилить сигнал можно с помощью обычного колшага

  2. Спутниковая антенна 3G / 4G. Если у вас есть старая спутниковая тарелка, используйте ее. Сигнал будет значительно усилен, так как антенна будет находиться на открытом воздухе. Снимите преобразователь с вала. Закрепите модем в этом месте. Естественно, вам понадобится удлинительный USB-кабель - аккуратно протяните его к модему и подключите. Теперь направьте антенну в сторону башни оператора. Для настройки вам нужно будет медленно вращать тарелку для достижения максимального эффекта.

    Нажмите на «Измерение» на сайте.

    Если вам нужна простая антенна, для изготовления которой не требуются специальные навыки и знания, сделайте проволочную или баночную антенну. Также можно взять вариант с дуршлагом или старой спутниковой тарелкой. Для более опытных подойдут более сложные методы - антенна Харченко или «Двойное кольцо».

Здарова, любители поделок и пива. Почему поделки понятно, а почему пиво? Да потому что в борьбе за 3G скорость и бесплатный соседский WiFi мы сегодня повозимся простая баночная антенна берем не совсем вкусное пиво FAXE в 1 литровой банке производства Московского пивоваренного завода, блин, и пьем жадно, после чего вырезаем всю верхушку, где была дырочка.Осторожно, в нетрезвом состоянии можно порезаться) Следует отметить диаметр банки 85 мм, исходя из этого по расчетам антенна получается, что она будет работать на частотах 2080 - 2700 МГц , если его длина не менее 17 см. Длина нашей банки 18,3 см - это даже лучше, чем по расчетам. Теперь прорезаем отверстие для модема на расстоянии 58 мм от дна банки: воткнем туда модем, чтобы он вылез внутрь банки на 3 - 3.5 см, иначе волна там будет колбаса, и мы не сможем нормально серфить в интернете: Подключаем модем к удлинителю usb, а тот, в свою очередь, к компьютеру. И мы поместили всю эту Халабуда в фортак. Главное, не ронять пьяный на чью-то голову - так прикрепите как следует к ленте)) Запускаем интернет на компьютере. Ну и то, что шкала приема на всех 5 палках понятно))), поэтому измеряем скорость интернета при помощи теста скорости: Ну, 4.86 Мбит / с - это не плохо. Можно сказать хорошо. Теперь вы можете сидеть в ЖЖ и писать комментарии. Кстати, даже онлайн-видео идут хорошо. Попытайся! Удачи! И еще, вместо 3G модема можно засунуть маленький в банку WiFi USB-адаптер и направить на сигнал. Тоже очень хорошо работает. Пока соседи спят и не ставят пароль на точку доступа, мы потихоньку зависаем на их канале))

http://3g-aerial.biz/vybor-materiala-dlya-izgotovleniya-antenn2016-05-01T16:24:51Zweekly0.5http: //3g-aerial.biz/vybor-koaksialnogo-kabelya2015-12-25T14: 34: 19Zweekly0.5http: //3g-aerial.biz/vhf-connectors2016-05-01T16: 23: 33Zweekly0.5http: // 3g-aerial.biz/kak-podklyuchit-antennu-k-modemu2016-05-01T16:30:16Zweekly0.5http://3g-aerial.biz/ustanovka-antenny2016-05-01T16:30:56Zweekly0.5http:// 3g-aerial.biz/zashchita-ot-molnii2016-05-01T16:32:31Zweekly0.5 http://3g-aerial.biz/kak-proverit-skorost-internet2016-05-01T16:26:03Zweekly0.5http:// 3g-aerial.biz/nastrojki-cdma-antenny-po-programme-axesstel2016-05-01T16:22:35Zweekly0.5http: //3g-aerial.biz/nastrojka-3g-umts-antenny-po-programme-mdma2016-05-01T16: 18: 11Zweekly0.5 http://3g-aerial.biz/chto-takoe-dbi-dbm2016- 05-04T18: 23: 32Zweekly0.5http: //3g-aerial.biz/chto-takoe-mimo-antenna2016-05-01T16: 17: 21Zweekly0.5http: //3g-aerial.biz/splitter2016-05-01T16: 09: 35Zweekly0.5 http://3g-aerial.biz/konstruktsii-antennweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antennyweekly0.5http: //3g-aerial.biz/konstruktsii/konstruktsii однонаправленные-антенны / баночная-антенна2016-06-14T10: 27: 53Zweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antenny/antenna-kharchenko-dlya-3g-i-wifi2016-06-14T10: 37: 37Zweekly0.5http: //3g-aerial.biz/konstruktsii- антенна / однонаправленные-антенны / спиральная-антенна2016-06-14T10: 24: 53Zweekly0.5 http://3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antenny/antenna-uda-yagi-dlya-wi-fi-3g- cdma2016-05-01T16: 38: 18Zweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antenny/polskaya-antenna-dlya-cdma2015-01-31T10: 52: 56Zweekly0.5http: // 3g- антенна.бизнес / конструкции-антенн / однонаправленные-антенны / антенна-тройной-квадрат-для-cdma2015-01-31T10: 55: 36Zweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/odnonapravlenny- 05-01T16: 34: 28Zweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antenny/logoperiodicheskaya-antenna2016-05-01T16: 33: 46Zweekly0.5http: //3g-aerial.biz/konstruktsii-konstruktsii-konstruktsii-konstruktsii-konstruktsii-konstruktsii-konstruktsii антенны / однонаправленные-антенны / патч-антенна 2016-05-01T16: 15: 49Zweekly0.5 http://3g-aerial.biz/konstruktsii-antenn/odnonapravlennye-antenny/horn-antenna2016-05-01T16: 04: 25Zweekly0.5http: //3g-aerial.biz/antenny-dlya-tsifrovogo-tv/antenna-zigzag-khovermana2016-05-01T16: 02: 39Zweekly0.5http: //3g-aerial.biz/konstruktsii-antenn/vsenapravlennye-antenny. 5http: //3g-aerial.biz/konstruktsii-antenn/vsenapravlennye-antenny/antenna-pauk-dlya-wi-fi-3g2016-05-01T16: 44: 02Zweekly0.5http: //3g-aerial.biz/konstruktsii- антенны / всенаправленные-антенны / коллинеарная-антенна2016-05-01T16: 33: 10Zweekly0.5 http://3g-aerial.biz/konstruktsii-antenn/vsenapravlennye-antenny/antenna-amos2016-05-01T16: 13: 46Zweekly0.5 http://3g-aerial.biz/konstruktsii-antenn/vsenapravlennye-antenny/antenna-quados2016-05-01T16: 12: 24Zweekly0.5http: //3g-aerial.biz/onlajn-raschetyweekly0.5http: // 3g- aerial.biz/onlajn-raschety/raschety-antennweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-kharchenko-zigzagoobraznoj2016-08-11T10:54:12Zweekly0.5http 3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-double-bi-quad-antenny2016-05-01T16:10:22Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/ расчет-спиральной-антенны2016-06-14T10: 21: 58Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-3-kh-elementnyj-volnovoj-kanal2015-12-05T21: 34: 05Zweekly0.5http: //3g-aerial.biz/ онлайн-расчеты / расчеты-антенн / расчет-антенны-уда-яги-dl6wu2016-05-01T16: 24: 01Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-trojnojnoj kvadrat2015-12-05T21: 31: 40Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-parabolicheskoj-antenny2015-12-05T21: 31: 18Zweekly0.5http: // 3G-антенна. бизнес / онлайн-расчеты / расчеты-антенны / расчет-логопериодической-антенны2016-08-11T20: 18: 35Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-pauk-gp2015-12-05T21: 32: 06Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety- антенна / raschet-антенны-hb9cv2013-02-20T18: 57: 29Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-discone2013-02-20T18: 57: 08Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-ramochnoj-antenny-dvojnoj-treugolnik2016-06-07T19:10:09Zweekly0.5http://3g-aerial.biz/onlajn-raschety/raschety- антенн / j-антенна-raschet2015-12-05T21: 29: 37Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-patch-antenny2016-02-11T19: 01: 23Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety-antenn/ raschet-антенны-amos2015-12-05T21: 28: 56Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-quados2015-12-20T19: 01: 26Zweekly0.5http: // 3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-banochnoj-wi-fi-antenny2016-06-14T10:23:02Zweekly0.5http://3g-aerial.biz/onlajn-raschety/raschety-antenn/ расчет-антенны-бабочка2015-12-05T21: 30: 19Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-bi-loop-antenny2016-05-01T16: 04: 56Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/raschety- антенна / рупорная антенна-калькулятор2016-05-01T16: 03: 44Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/raschet-antenny-s-ugolkovym-reflektorom2016-08-11T10: 48: 23Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/raschety-antenn/3d-corner-antenna2016-05-11T10: 53: 06Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolnitelnye- расчеты еженедельно0.5 http://3g-антенна.бизнес / онлайн-расчеты / дополнительные-расчеты / волновое-сопротивление-коаксиальной-лини2015-09-21T12: 21: 35Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolchety-imty-raschet-schety/dopolchety-im-rasse-methora-schety/dopolchety-im-raschet-ru/ 09-21T12: 52: 04Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/volnovoe-soprotivlenie-simmetrichnoj-linii-s-kvadratnymi-provodnikami2016-05-01T16: 06: 33ZZpvodnikami2016-05-01T16: 06: 33Zzpvodnikami2016-05-01Tweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/raschet-zony-frenelya2015-12-05T21:37:20Zweekly0.5http://3g-aerial.бизнес / онлайн-расчеты / дополнительные-расчеты / расчет-дальности-прямой-видимости2015-12-05T21: 38: 42Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolniy-zat-raschety/dopolniy-zat-raschety/dopolniy-zat-raschety/dopolniy-zat-raschety koaksialnom-kabele2016-05-01T16: 39: 00Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/raschet-chetvertvolnovogo-transformatora2016-03-10T16: 01: 37Z-weekly //0.5 aerial.biz/onlajn-raschety/dopolnitelnye-raschety/wi-fi-most-tochka-tochka-raschet2015-12-05T21:36:40Zweekly0.5http://3g-aerial.бизнес / онлайн-расчеты / дополнительные-расчеты / перевод-мвт-в-дбм-дбм-в-мвт2015-12-05T21: 36: 14Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolnitelny/dopolnitelny/ dlina-volny-kalkulyator2015-12-05T21: 35: 25Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/raschet-koaksiala-s-kvadratnym-ekranom2015-09-21T13: 06: 09Zweekly0.5 5http: //3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/raschet-koaksiala-s-poloskovoj-liniej2016-05-01T16: 08: 00Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/ дополнительные-расчеты / расчет-рефлектор-из-металлической-сетки2016-06-09T20: 00: 19Zweekly0.5 http://3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/volnovoe-soprotivlenie-simmetrichnoj-poloskovoj-linii2016-08-11T20: 21: 18Zweekly0.5http: //3g-aerial.biz/chastoty20 04T16: 44: 02Zweekly0.5http: //3g-aerial.biz/chastoty/chastotnye-diapazony-operatorov-svyazi-rossii2013-03-22T09: 43: 17Zweekly0.5http: //3g-aerial.biz/chastoty/chastotnye- diapazony-operatorov-svyazi-ukrainy2016-08-01T18: 37: 53Zweekly0.5 http://3g-aerial.biz/chastoty/chastoty-wi-fi2015-09-04T16: 22: 40Zweekly0.5http: // 3G-антенна. бизнес / параметры-зарубежных-коаксиальных-кабелей2015-09-04T16: 34: 54Zweekly0.5http: //3g-aerial.biz/parametry-otechestvennykh-koaksialnykh-kabelej2015-09-04T16: 39: 44Zweekly0.5 http://3g-aerial.biz/ob-antennakh-babochka-zigzag-i-vosmerka2016-05- 01T16: 21: 56Zweekly0.5http: //3g-aerial.biz/mobile-partner-dlya-linux2016-05-01T16: 26: 58Zweekly0.5http: //3g-aerial.biz/osobennosti-priema-tsifrovogo-televideniya2016- 05-01T16: 28: 27Zweekly0.5http: //3g-aerial.biz/antenna-kharchenko-marshalla2016-05-05T05: 57: 01Zweekly0.5http: //3g-aerial.biz/ob-efire2016-08-01T21: 29: 36Zweekly0.5 http://3g-антенна.biz / otkaz-ot-otvetstvennosti2016-08-12T10: 08: 28Zweekly0.5http: //3g-aerial.biz/onlajn-raschety/dopolnitelnye-raschety/length-transmission-line-calculator2016-09-18T13: 04: 30Zweekly. 5http: //3g-aerial.biz/o-liniyakh-peredachi2016-08-11T20: 11: 53Zweekly0.5http: //3g-aerial.biz/soglasovanie-i-simmetrirovanie2016-08-19T08: 26: 33Zweekly0.5http: //3g-aerial.biz/usloviya-rasprostraneniya-radiovoln2016-05-01T16:48:44Zweekly0.5http://3g-aerial.biz/parametry-antenn2016-05-01T15:57:40Zweekly0.5http://3g- aerial.biz/chem-usilivaet-antenna2016-06-11T12:42:44Zweekly0.5http: //3g-aerial.biz/weekly0.5http: //3g-aerial.biz/o-sajte2015-04-20T19: 57: 59Zweekly0.5http: //3g-aerial.biz/karta-sajtaweekly0.5http: //3g-aerial.biz/skachat2016-06-17T05:01:04Zweekly0.5http://3g-aerial.biz/poleznye-ssylki2015-09-13T22:59:17Zweekly0.5http://3g-aerial.biz/ statiweekly0.5 http://3g-aerial.biz/forumweekly0.5http: //3g-aerial.biz/feedbackweekly0.5http: //3g-aerial.biz/simple-wire-collinear-antennaweekly0.5http: // 3g- aerial.biz/onlajn-raschety/raschety-antenn/raschet-dipolyaweekly0.5 http://3g-aerial.biz / nastrojka-3g-4g-антенный-cherez-web-interfejs-modemaweekly0.5 http://3g-aerial.biz/cloverleaf-antennaweekly0.5http: //3g-aerial.biz/pcb-patchweekly0.5http: // 3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschetweekly0.5 http://3g-aerial.biz/antenna-kharchenko-dlya-dvb-t2weekly0.5http://3g-aerial. biz / польская-антенна-для-цифрового-телевидения еженедельно0.5 http://3g-aerial.biz/double-bi-quad-uhfweekly0.5http: //3g-aerial.biz/uhf-tv-frequencyweekly0.5http: // 3g-aerial.biz/antenna-calculationweekly0.5 http://3g-aerial.biz / uhf-lnaweekly0.5 http://3g-aerial.biz/banka-plusweekly0.5

Коннектор на модеме: CRC9 или TS9

Интернет давно и плотно вошел в жизнь практически каждого человека. Развитие тенденций, в том числе в бизнес-процессах, требующих быстрой передачи больших объемов информации, еще больше усилило влияние необходимости постоянно присутствовать в Глобальной сети, потому что даже во время отпуска у человека может возникнуть срочная необходимо ответить на любые рабочие вопросы или удаленно решить определенный круг задач.

Сотовые сети

Сотовые сети передачи данных играют важную роль в обеспечении доступа к Интернету, независимо от местонахождения устройства и его владельца. Современные устройства - нотные книги, смартфоны и планшеты - позволяют выполнять практически любые действия с информацией - ее генерацию, прием, модификацию и передачу. Главное, чтобы рядом располагалась передающая антенна сигнала 3G / 4G, которая обеспечит доступ в Глобальную сеть с любого устройства.

Интернет в удаленных районах

Несмотря на достаточно широкое распространение в нашей стране сетей 3G / 4G, качество предоставляемых операторами услуг зачастую оставляет желать лучшего. Если в более-менее крупных городах передающая антенна 4G одного из операторов сотовой связи практически всегда находится в каждом районе населенного пункта, а значит, обеспечивает необходимое покрытие, то за городом, в селах и отдаленных деревенских поселках нет может быть крайне нестабильный прием сигнала.

Некачественное покрытие

Удаленность от крупных городов часто приводит к падению скорости приема / передачи данных на устройстве пользователя, а иногда и к полному отсутствию доступа к Глобальной сети. Как решить эту проблему? Нередко специальная антенна 4G помогает улучшить качество приема сигнала сотовой сети, а значит, обеспечить комфортное использование всех возможностей Интернета. Внешняя, за пределами здания, установка такого решения, во-первых, позволяет устранить помехи, возникающие при преодолении радиоволн, которые распространяются базовой станцией оператора, препятствиями в виде неровностей местности и стен здания, а, во-вторых, , в определенной степени улучшает качество принимаемого сигнала.

Антенны от производителей оборудования 3G / 4G

Конечно, операторы, которые предоставляют своим пользователям доступ в Интернет через беспроводные сети, знают о вышеуказанной ситуации. В своих розничных магазинах они предлагают полные комплекты оборудования для работы в труднодоступных местах с плохим уровнем сигнала. Обычно в такой комплект входит модем или мобильный роутер, необходимые кабели и переходники, антенна модема 4G LTE. Стоит отметить, что решения, изготовленные на заводе или фабрике, хороши в первую очередь тем, что в их производстве используются передовые технологии, что обеспечивает достаточно хорошее усиление сигнала.

Стоимость

Безусловно, заводская антенна 4G - лучшее решение для обеспечения бесперебойного доступа в Интернет для мест, расположенных в труднодоступных местах. Единственный фактор, который может несколько помешать покупке такого устройства, - это высокая стоимость, иногда превышающая все разумные пределы. В то же время внешняя антенна для 4G-модема не является чем-то особенным - это обычная металлическая сетка, в фокусе которой находится приемная часть антенны. Такая простая конструкция наводит на мысль о самостоятельном изготовлении устройства усиления сигнала.На самом деле, многие абоненты, особенно технически продвинутые, предпочитают делать антенну для приема 4G своими руками, а не покупать заводское решение в магазине.

Самодельные антенны

Стоит отметить, что антенна для 4G-модема, сделанная своими руками, - довольно эффективный способ улучшить сигнал сотовой сети и сделать его более стабильным. При этом нужны только начальные навыки работы с простейшими и доступными материалами. Качественно изготовленные антенны в некоторых случаях обеспечивают работоспособность модемов и роутеров даже в тех местах, где вообще не было сигнала без использования антенн.Единственным тормозящим фактором может стать отсутствие разъема для подключения внешней антенны на многих модемах модемов и мобильных точек доступа. Это означает, что необходимо вмешаться в конструкцию интернет-приемника, то есть припаять кабель к печатной плате роутера или модема.

Инструмент

На самом деле антенну 4G своими руками можно сделать за пару часов, это несложный процесс. Для достижения успеха нужно подготовить материалы для изготовления, а также инструменты.Инструменты, которые понадобятся в работе, представлены паяльником, набором отверток, плоскогубцами, круглогубцами, острым ножом и клеевым пистолетом.

Материалы

Что касается материалов. Самодельная антенна 4G может содержать компоненты, представленные высокочастотным антенным кабелем, медным проводом, пластиковой трубкой, куском полиэтилена, картона, фольги, старой кастрюлькой или дуршлагом. Имеется конструкция, пригодная для самостоятельного производства, где за основу взята параболическая спутниковая тарелка, лишенная приемного преобразователя.


Антенна Харченко

Очень простое в изготовлении решение - 4G-антенна Харченко. Конструкция такой антенны представляет собой «восьмерку» из медного провода, которая помещается внутри металлического или металлического отражателя небольших размеров. Для изготовления отражателя подойдет, например фольгированный текстолит. При изготовлении антенны необходимо учитывать, что основным фактором для будущих характеристик изделия является точный расчет габаритов. Чтобы рассчитать размер «восьмерки» и отражателя, нужно обратиться к справочнику радиолюбителей или ресурсам в Интернете.Прежде чем приступить к проектированию, необходимо выяснить, какая именно сеть - 3G или 4G - покрывает зону использования, а также на какой частоте вещает оператор.

недостатки

К недостаткам предложенного решения можно отнести необходимость подключения кабеля, идущего от антенны, к специальному разъему, расположенному на корпусе модема. Это касается абсолютно всех антенн, находящихся на улице, отдельно от модемов. Дело в том, что, как было сказано выше, антенный разъем на устройстве может просто отсутствовать, что приведет к необходимости разборки приемного устройства и внесения корректировок в его аппаратную часть путем припайки кабеля к печатной плате.Это может привести к выходу из строя модема или мобильного роутера при отсутствии у пользователя достаточной квалификации, производящих манипуляции.

Импровизированный отражатель

Если антенна 4G необходима, а вмешательство в аппаратную часть модема не входит в планы, вы можете использовать следующий метод. Достаточно эффективную армирующую антенну можно сделать из старой двух- или трехлитровой посуды. Также можно отрегулировать алюминиевый таз и даже картонную коробку, оклеенную фольгой. Подготовив основу самодельного отражателя, нужно поместить внутрь него (по центру) модем, который подключается к ПК или ноутбуку с помощью USB-удлинителя.После этого нужно ориентировать полученную антенну на ближайшую базовую станцию.

Настройка

По мере получения информации о силе и стабильности сигнала, полученного с использованием изготовленной конструкции, положение модема внутри структуры может быть изменено. Пододвигая приемное устройство ближе или дальше от задней стенки рефлектора, необходимо найти наиболее приемлемое положение, а затем закрепить модем с помощью клеевого пистолета и других материалов.

Достоинства

Несомненным плюсом вышеописанной конструкции из поддона является отсутствие необходимости разбирать модем и паять антенный кабель.Единственный нюанс - это качество используемого для подключения USB-удлинителя. Он не должен отличаться большой длиной и быть качественным во избежание потери сигнала. В идеальном случае используются специальные активные кабели, оснащенные устройствами предотвращения потерь. В случае использования такой антенны 4G на открытом воздухе необходима защита в виде полиэтиленовой упаковки приемного устройства или всей конструкции.


Спутниковая антенна

Если вам действительно нужен модем или даже полноценный 4G-роутер с внешней антенной, а также неиспользованная или неисправная спутниковая антенна под рукой, проблему можно считать практически решенной. .Также вам понадобится пластиковая трубка с диаметром, подходящим для размещения внутри модема. Сборка конструкции осуществляется следующим образом. Модем помещен в пластиковую трубку и закреплен на месте преобразователя в фокусе антенны. После сборки антенну нужно отправить на базовую станцию, а модем подключить к компьютеру через удлинитель USB. Добившись приемлемого прироста, а для этого нужно прибегнуть к перемещению модема внутри трубки и повороту всей конструкции в ту или иную сторону, можно переходить к обеспечению покрытия Wi-Fi в помещении.Для этого вам понадобится роутер с поддержкой подключения модемов 3G / 4G. Подключив конструкцию к соответствующему разъему на роутере и настроив соединение, вы можете получить полноценную беспроводную сеть, подходящую для использования на любом современном устройстве - смартфонах и / или планшетах и ​​т. Д.


Таким образом, использование казалось бы, ремесленные методы производства и простейшие материалы, доступные для всех, могут обеспечить доступ к Глобальной сети даже в самых удаленных районах. При этом сделанная вручную антенна 4G не требует от владельца больших финансовых и трудовых затрат при изготовлении.

Здравствуйте. Хочу рассказать о своем опыте установки антенны 4G для беспроводного модема. Может для кого актуальная тема. Кому не терпится, сразу напишу: антенна действительно работает.
Так получилось, что телефонная линия, протянутая до моего дома, была отключена электриками при замене опор ЛЭП. И вот уже более двух месяцев бравый ремонтный отдел Ростелекома не может восстановить связь, несмотря на мои просьбы и претензии с моей стороны.
Отчаявшись дождаться снисхождения ремонтников, и исходя из того, что у нас нет другой связи (до оптического волокна мы не дошли), я задумался о покупке модема 4G. Кстати, лет 5 назад мне пришлось использовать 3G-модем. Выкопав и проверив, стало ясно, что старик уже ни на что не способен, а иногда даже не загружает страницы. Стал искать что купить ему замену.
Поднял в интернете, решил купить 4G Huawei USB Modem E3372.Зная, что у нас домашняя связь не ахти, я выбрал эту модель из-за наличия разъемов для внешней антенны. Купил у оператора мегафона (у них он называется "М150-2"), потому что он дешевле в 2 раза, нежели чисто Хуавеевский, + 2 недели бесплатный интернет. Эта модель также доступна у других операторов, и без особого труда можно разблокировать модем (что и сделал я) и использовать любой оператор с сим картой, об этом полно информации в интернете.
Для создания сети Wi-Fi у меня дома есть роутер ZyXEL Keenetic 4G III, который поддерживает данную модель модема.
Купив и протестировав модем, удивился, что сеть 4G нас не к месту. Теперь страницы стали нормально загружаться и даже музыку можно слушать. Правда, уровень приема сигнала сильно зависит от положения модема, и на улице прием намного лучше, чем в помещении. Вот решил купить внешнюю антенну. Насчет типов антенн, думаю, нет смысла расписывать, в сети все равно информации хватает. Этот модем предназначен для работы с антеннами типа «MIMO 2x2».
Я нашел антенну Антекс в своем городе. Взял не самую мощную, панель с усилением 13 дБ, модель «AX-2513PF MIMO 2x2 4G LTE2600.75 Ом». К этой антенне подходит обычный ТВ-кабель на 75 Ом, который можно купить в любом магазине, и он относительно дешевый. Вчера установил антенну, разместил модем как можно ближе к антенне, чтобы минимизировать потери сигнала на кабеле. В качестве мачты использовал алюминиевое весло от старой надувной лодки, чтобы лучше собирать интернет-трафик =) Повернул антенну по бокам - вроде как поставил.



Результат. Раньше можно было разместить модем в помещении, чтобы максимальный уровень сигнала был -91 дБ. Средняя скорость была около 2 Мбит / с, максимальная 5 Мбит / с. Теперь, подключив антенну, сигнал поднялся до -63 - -67 дБ. Скорость 20 - 25 Мбит / с на приеме и 6 - 10 Мбит / с на обратном.


уровень сигнала


скорость


еще раз скорость

Не уверен, что опубликую свою идею в этом разделе, но пусть будет там, где она будет...

Самая простая мобильная (портативная) антенна wi-fi своими руками или даже с «почти» 3g антенной своими руками - так называется сегодняшняя ночная идея.

Вылезая летом с ноутбуком к друзьям на дачу (120 км от МКАД), иногда хотелось почувствовать себя белым человеком и воспользоваться интернетом на природе ... Чем закончилась эта идея? Ничего хорошего. Попробовав 3 модема: мегафон 3G, билайн 4G, мтс 3G («МТС коннект»), мне не удалось получить скорости выше 10кб / с - 30 кб / с и многочисленные обрывы соединений на одном из них (световое соединение - нет подключения)! Иногда, конечно, были «вспышки чуда» и на короткое время появлялась скорость 200-300кб / с, но это не более 5-10 минут и все.Но даже эта скорость не 3G, ни разу и уж тем более не 4G. Да зрение не подводит, именно с такой скоростью я подключал на всех 3 модемах! Помню, у меня была такая же скорость на модеме Zyxel-e модема мопеда с коммутируемым доступом, в 98-99 году рекламных роликов ... "Ностальжи!" - как пел Хулио Иглесиас ... Несмотря на то, что, как всегда, потные и синих продавцы всех трех модемов (в палатках возле метро) я «ЗДОРОВЫЕ МАМЫ И ПАПЫ ругались», что район, где находятся дачи друзей находятся уже 100 лет на 100% в зоне покрытия своих модемов 3G / 4G.Как всегда с теорией у нас все хорошо, но на практике бывает почему-то иначе ... Многочисленные задушевные обсуждения с техподдержкой всех 3-х операторов ни к чему хорошему не привели (думаю, тут все знает, какая у нас забавная техподдержка, если вам посчастливилось поговорить с ее сотрудниками). Я уж думал сделать заклинания из всех 3-х «свистков», но судьба распорядилась иначе.

На скорости 15-30 кб / с, мне так смешно, я начал "турбо-серфить" по просторам "дачного" интернета, на тему "как улучшить связь / скорость 3G модем, если вы находитесь за городом.«Ой, сколько новых ругательных пируэтов, то я поддался с такой невообразимой легкостью! Я всегда знал, что русский язык - отличный язык, но до такой степени ... В результате я как-то, что-то, как-то открылся ( иногда без картинок), иногда с обрывками картинок (о, милые 90 -е, как вы были милы) и через эту призму "духа всех модемов dial-up" мне удалось понять, все, что мне нужно для счастья и экономии нервные клетки - это соорудить антенну и повесить ее в том углу потолка или крыши дома, который более стабилен и улавливает самый быстрый сигнал! Ха, дело-то! Особенно на даче (подумал я)... Конечно, все эти варианты антенн для 3G модемов в принципе относительно просты! Можно вообще ограничиться металлической банкой 0,33 от любого безалкогольного напитка, а можно купить уже готовую параболическую или направленную дисковую антенну Wi-Fi. Вы также можете использовать спутниковую тарелку в качестве антенны Wi-Fi и направить свой 3G-свисток в ее центр (в держатель конвертера). Платные варианты для тьмы! Но лишние траты, особенно с моим печальным материальным положением за этот период моего жалкого существования, подумала и решила, что ВСЕ НАШЕ ПРОСТОТА!

Для того, чтобы за 2 минуты получился неплохой мобильный Wi-Fi Антенна для вашего 3G модема понадобится 4 шт., 4 шт. Не в счет:

1 - Шнур (удлинитель USB) У меня лично было 2 таких шнура из 1.По 5 метров (толщиной) всего = 3 метра (втыкаемся, конечно), просто на расстоянии (с небольшим запасом) от потолка до стола, куда я мог свободно поставить свой ноутбук. Еще у меня был еще один удлинитель USB, целых 3 метра, но тонкий, толком ничего не зацепил и были частые обрывы в соединении! Так что, господа, не экономьте на качественных и толстых USB-удлинителях! Иначе не получить хорошего и стабильного сигнала!

2 - Компакт диск не нужен (как бы гипербюджетная спутниковая антенна как бы как бы).Хотя не совсем так ... Но без него падает сигнал и скорость и это неоспоримый факт!

3 - Крепеж какой-то (я использовал крючок из толстой медной проволоки, чтобы закрепить модем с антенной на потолке) можно купить двусторонний скотч или даже гвоздь? (Как самый бюджетный вариант)

4 - Лестница и немного свободного времени, которым вы будете весело проводить время с поднятыми руками в поисках того волшебного места, то ли на потолке, то лучше желательно на крыше дома, потому что она еще эффективнее принимает на себя поток волн с вышки провайдера (но на нее придется рисковать здоровьем) и искать ее методом проб и ошибок, где именно в В вашем случае (дачи есть во всех уголках Подмосковья) исходит самый уверенный и быстрый сигнал от вашего оператора.. Но есть минус и у тварей энан. Собираетесь монтировать его прямо на крышу - позаботьтесь о его «здоровье» (есть термостойкая ткань, выдерживающая до 50-70 градусов Цельсия и всевозможные дожди. , надо свисток им заворачивать, наверное) а то под воздействием летнего солнышка и дождя и очень быстро (тает) или недолго! И не забывайте (о возможном) чудесное короткое замыкание вашего ПК / ноутбука или хотя бы USB порта, когда идет дождь !!! Лично я все равно не стал бы чинить на крыше, после всего сказанного, но решать вам! Хотя бы под навесом крыши... И даже этот способ довольно экстремальный для здоровья свистка ...

В то время, когда у меня скорость была 15-30 кб / с, я изучил кучу разных сайтов и более-менее въехал в то, что мне нужно , поэтому выкладываю самые простые в деталях, но достаточно эффективные способы оформления. К тому же он подвижен! Со всеми вытекающими из этого срока (сборная / разобранная конструкция) ... Все просто ...

Суть всего метода до безобразия - мы соединяем ваши USB-удлинители на нужную вам длину (чтобы подключение точки не отсоединяются, можно их скотчем обмотать).Затем натягиваем на одну сторону удлинителя сначала компакт-диск, а потом модем и все это дело крепим к потолку / крыше, а другой стороной провода соответственно идет к любому свободному USB-порту вашего ноутбук или ПК. ОЧЕНЬ ВАЖНО, если мы говорим о ПК, мы используем задние порты на материнской плате, и ни в коем случае не втыкайте в передние USB-разъемы на корпусе ПК! Зачем? Та же аналогия, что и со всеми прошивками мобильных устройств и прочего! Думай сам ... Сообщаю вам все до мельчайших подробностей.

В итоге конкретно с 3G модемом от мтс и тарифом МТС коннект мне удалось найти такое место на потолке (в вашем случае оно будет другое), где мне удалось получить стабильный сигнал на скорости 1,5 -2 Мбит / с, а ночью ясно, скорость иногда доходила до 3 Мбит / с, что лично у меня уже было для моих нужд (скачать торрент-фильмы, игры)! Конечно, такой сигнал шел не все время, и у любого облака / дождя / самолета или, скажем, у некоего соседа дяди Моти есть магазинная направленная параболическая антенна Wi-Fi с усилителем, скажем, на 27 дБ, и в таком печальная ситуация, вас ждет неизбежное - отключение или отсутствие подключения (при отсутствии сигнала 2G или 3G)! Конечно, кто мешает вам купить в магазине готовую антенну, тем мощнее и первенец или КОРОЛЬ ПРАЗДНИКА И НЕТЫ на вашей поляне.Я только что написал о своем скромном опыте ... И помните, а лучше знайте немного, если у вас самая мощная wi-fi антенна, с сильнейшим усилителем сигнала, остальные несчастные, останутся довольны только остатками провайдера сигнала 3G / 4G (повторяю, кажется) ... Даже если у вас разные провайдеры! А зачем нам диск (чуть больше развернутый)? А он как бы служит неким сверхбюджетным подобием спутниковой тарелки - зеркалом (с одним большим НО) и фокусирует / усиливает часть волн сигналов 3G или 4G от вышки вашего провайдера, которые в свою очередь получить его со спутника.Ну, под диском, прямо в центре разъема USB, у нас вставлен модем, который концентрирует на себе весь этот остаток / поток сигнала или волны, аналогично конвертеру спутниковой антенны ... По моему субъективному мнению, принцип работы Работа здесь аналогична, как и у спутниковых технологий. И само «НО» - это диск, который плоский и плюс, он расположен под модемом, а значит, принимает не очень эффективно (потому что это не вогнутая структура), а потом концентрирует этот поток сигналов на антенна модема, и в этом случае антенна модема расположена не там, где это необходимо, поэтому в конечном итоге часть сигнала будет потеряна (возможно, даже значительная), и здесь будет гораздо предпочтительнее использовать вогнутую металлизированную поверхность, например, дуршлаг (нужно разрезать только ручку) или кастрюлю, которую я на самом деле попробую с elat этим летом... Но эстетика сильно пострадала, а на ее фигуре у нас максимальная скорость! Не забывайте о высоких деревьях, которые глушили сигнал! И напоследок еще пара советов в дополнение к моей основной идее! Возможно, меня немного смущает окончание своей идеи и мне стоит нарисовать эскиз (позже, наверное, нарисую). Если возникнут какие-то вопросы, то пишите мне под эту статью. Объясню подробнее ...

Вместо USB-удлинителей можно разобрать модем и припаять (к его миниатюрной внутренней антенне) допустим спутниковый коаксиальный кабель с сигналом не ниже 75 дБ, тот, что с F- штекер (желательно толстый и качественный фирменный кабель) или более дешевый телевизионный кабель для спутникового ТВ с теми же 75 децибелами или лучше - 85 дБ! А на его конце сделать вот такую ​​шняжку (антенну).

НО ТАКЖЕ ВЫ УМЕНЬШАЕТЕ ГАРАНТИИ НА МОДЕМ! Вы можете просто повернуть место, где расположена антенна модема 3G / 4G, сердечник (центральный медный проводник) коаксиального спутникового кабеля (антенна 3G / 4G модема обычно находится на противоположном конце от портов USB), если что . Вот где вы наматываете катушки на корпус модема. А тем, у кого есть своя дача, и спутниковое телевидение на ней давно, а тарелка каким-то чудом развернута в ту сторону, где ваш интернет-провайдер дает наиболее стабильный сигнал, можете смело привязать свой свисток 3G / 4G шнурами или изолентой, прямо точно с преобразователем рядом (как-то сбоку или под ним).Фу ... Мои глаза и мозги сейчас просто в ужасе ... И да, если кого-то интересует конкретно название моего модема, то это ZTE MF192. КОНЕЦ! Ниже фото моего "шедевра"!

П.С. Эта антенна с «разделенной антенной» подходит помимо 3G / 4G как для LTE, так и для UMTS, но не менее EDGE / GPRS (со скоростью модема)!

Пролог.

Если вам сложно выбрать антенну, то вы сэкономите свое время, просто позвонив нам, однако, если вы хотите во всем разбираться сами, читайте дальше.

В последнее время к нам часто стали обращаться люди, которые хотят купить антенну для своего 3g или 4g (lte) модема, но не знают, как выбрать нужную антенну и что им нужно будет подключить антенну к модему. В этой статье мы постараемся подробно объяснить, как подобрать антенну и как ее подключить. В связи с большим объемом информации я разделю статью на несколько частей как отдельные статьи.

Часть первая. Выбор антенны.

В нашем магазине все представленные антенны для работы в сетях 3g и 4g являются направленными.Их можно классифицировать следующим образом:

    По словам их работника частотный диапазон ( цель )

    По прирост

    По тип и внешний вид

Диапазон частот . Во-первых, вам нужно понять сигнал того, что вы собираетесь усилить. Если вы собираетесь усилить сигнал Интернета от оператора сотовой связи, вам необходимо знать, что это 3g, 4g или обе сети одновременно. То есть нужно понимать, для какого диапазона частот нужна антенна.По рабочему диапазону частот антенны для модемов можно разделить на три типа:

    Усиление антенны . Определившись с диапазоном антенны, нужно выбрать усиление антенны. Усиление антенны на нашем сайте указано в дБи. По приросту так:

    • слабый до 9 дБи - в магазине не показан ( такое усиление популярно в сети «Антенна Харченко», он же «биквадрат» при идеальной настройке )

      в среднем 13-14 дБи

      мощный 16-17 дБи

      очень мощный от 20 дБи

    Каждые три децибела усиления вдвое мощнее.То есть антенна с усилением 20 дБи будет вдвое мощнее 17 дБи, в четыре раза больше 14 дБи и в восемь раз мощнее 9 дБи. Подробнее о том, как выбрать силовую антенну, читайте в этой статье: Там будет ссылка

Итак по порядку, от чего зависит скорость интернета 3g / 4g модема? - Уровень сигнала . Скорость интернета зависит от уровня сигнала. А просто для повышения уровня сигнала используются антенны. Антенны бывают разного типа и внешнего вида, их в принципе можно сделать в самой статье Способы увеличения скорости интернета для 3G модема Есть несколько примеров самодельных антенн.Что важно в антенне? - усиление (дБи). От этого значения зависит, насколько эффективной будет ваша антенна. Соответственно, чем выше это значение, тем большую скорость интернета вы можете получить от своего модема 3g / 4g. Не менее важная особенность 3g / 4g антенны - Рабочий диапазон частот (МГц). Эта характеристика определяет частоту, на которую рассчитана эта антенна. Дело в том, что 3g и 4g работают на разных частотах, 3g в основном на 1900-2100 МГц, 4g на 2500-2700 МГц и соответственно антенна должна быть на эти диапазоны частот.Не стоит покупать универсальные антенны, работающие на частотах 3g / 4g и уж тем более Wi-Fi, потому что в результате они будут одинаково плохо работать на всех этих частотах. Они продаются только потому, что люди не хотят платить за разные антенны, а готовы покупать только одну, но универсальную. Спрос рождает предложение! Но жадный платит дважды, поэтому покупайте антенну, рассчитанную на определенный диапазон частот. Если хотите увеличить сигнал 3g, купите антенну, поддерживающую частоту 1900-2100 МГц, а для 4g - 2500-2700 МГц.Если в вашем районе нет 4g, то антенна 4G вам не поможет, да и покупать ее бессмысленно. С другой стороны, все меняется и вполне возможно, что в ближайшее время в вашем районе появится 4g.

Итак, вернемся к антеннам, в чем плюс закупленных, в том, что они рассчитаны на определенную частоту и в них указан коэффициент усиления, т.е. можно предугадать результат использования этой антенны. Если вы построили антенну самостоятельно, никто не даст вам гарантии ее высокого усиления и что она в целом «работает» на нужной вам частоте.Предлагаю проанализировать зависимость уровня сигнала от скорости интернета 3g модема (указывается отрицательными значениями):

95 дБи, то скорее всего скорость интернета будет очень нестабильной и ее потолок будет в районе 1-2 Мбит / с;

80 дБи скорость интернета будет стабильнее, но не более 6-8 Мбит / с;

больше -75 дБи, можно рассчитывать на скорость более 10 Мбит / с (эти значения произвольны, так как не стоит забывать, что провайдер может сам ограничивать скорость интернета).

В среднем самодельные антенны повышают уровень сигнала от 0 до 5-7 дБи. Итак, рассмотрим, насколько эффективна самодельная антенна. Он больше подходит для тех, кто не так уж плох со скоростью, где ее просто не нужно сильно увеличивать, если мы говорим об удаленных районах, где уловы 3g / 4g очень плохи, в этом случае лучше использовать антенна с высоким коэффициентом усиления.

От теории к практике моя задача - увеличить скорость интернета в деревне, про 4g можно забыть, потому что место довольно глухое, его там нет, и думаю, что в ближайшее время не появится .Скорость интернета через 3g модем очень низкая, особенно если подключить модем напрямую к компьютеру (я бы не назвал это скоростью, все отправленные и полученные биты можно пересчитать по пальцам одной руки), я выложил информацию в в артикуле увеличивают скорость интернет-модема 3G \ 4G с помощью удлинителя по витой паре. Как я понял, мне удалось поднять скорость интернета до 2-3 Мбит / с с помощью удлинителя витой пары, но этого оказалось недостаточно, поэтому я решил попробовать использовать внешнюю антенну, работающую на частоте 1900-2100 МГц.С максимальным усилением. Выбор пал на антенну (название не помню, но она вам ничего не скажет) с коэффициентом 21 дБи. Как я уже писал ранее, очень важной характеристикой является уровень сигнала, поэтому при использовании удлинительного кабеля на витой паре мой уровень сигнала был около -91 дБи.

Соответственно, при использовании антенны с усилением 21 дБи я должен был получить значение -91 + 21- (потери в кабеле 3-4 дБи) = около -74 дБи , что должно было обеспечить мне скорость около 10 Мбит / с.Ну ... не так уж и плохо, я бы даже сказал это просто космическая скорость для 3g, потому что собственными глазами я такой скорости с 3g модемом не видел даже в городе, да еще в глуши где я его ставил многое другое.

Итак, вот эта антенна:


Как видите, помимо комплектующих на антенне 10 метров кабеля, модем 3g / 4g (с разъемом для подключения внешней антенны) и переходник для подключения к модему.


Сразу хочу уточнить, что модем специально куплен с разъемом для внешней антенны, так как таким образом можно «выжать» весь коэффициент усиления с антенны.При использовании универсальных адаптеров вы теряете большую часть усиления, и антенна будет не такой эффективной. Что бы вы поняли, что это универсальный адаптер, его изображение ниже.


Собрав конструкцию, поднялся на крышу, подключил модем к ноутбуку и попытался определить направление, в котором должна располагаться антенна. Как вы понимаете, он должен «смотреть» в сторону операторской вышки, но поскольку на горизонте такого не было и я не знал, где оно находится, то пошел по опыту, просто повернул антенну и посмотрел на уровень сигнала на ноутбуке.Сразу хочу предупредить. если кто воспользуется этим методом. что после поворота антенны необходимо удерживать ее в одном положении несколько секунд (а лучше минуты), чтобы сигнал стабилизировался и показал истинное значение.


Как видите, 3g модем был перемотан изолентой, это было сделано для того, чтобы адаптер надежно держался в модеме.

Итак, решил на стороне, очень удивился уровню сигнала и скорости интернета (ради интереса провёл тест скорости), ну про цифры чуть позже.Теперь осталось установить антенну, благо антенна мачтовая телевизионная, на которую я установил антенну 3g.



Ну а теперь о самом главном, как вы помните, уровень сигнала у меня был около -91 дБи, теперь он стал около -74 дБи (вышеописанная математика сработала).


И самое главное, напомню, с удлинителем витая пара у меня скорость была около 2 Мбит / с:

Скорость интернета с внешней 3g антенной совсем другая:

Не поверил своим глазам - 13 Мбит / с.Результат, которого я очень не ожидал и очень удивил. На мой взгляд, для увеличения скорости 3g модема предпочтительнее использовать внешнюю антенну.

Аналогичным образом можно увеличить скорость модема 4g, от написанного не будет отличаться, на 4g частот надо использовать единственную антенну.

В комментариях вы можете поделиться своими успехами в увеличении скорости интернета на 3g / 4g модемах или задать вопросы.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
