Содержание

Характеристики LED SMD 5730, параметры светодиода

Светодиоды SMD 5730 и 5630 одни из самых популярных в настоящее время. Они относятся к сверхярким диодам средней мощности и обладают хорошем сочетанием размеров, мощности и светового потока. Благодаря развитию технологий в 2015 году в стандартном корпусе SMD 5730 стали выпускаться и другие модификации, которые сильно отличаются по параметрам и характеристикам от наиболее распространенной модели. По внешнему виду их практически не отличить, кроме специалиста. Такие светодиоды производят только известные производители, и встречаются редко, только в дорогом светодиодном оборудовании из-за их довольно высокой цены. В обычной лампе китайского производства вы их не найдете.

  • Модели с двумя кристаллами, маркируются как 5730-1, номинальная мощность составляет 1 Ватт.
  • Модели с улучшенным кристаллом, обеспечивающим до 158 Люмен на Ватт.

Самые мощными считаются светодиодные ленты 5630 и 5730. Не забывайте, что потребуется радиатор для охлаждения, в качестве которого может выступать алюминиевый профиль.

Содержание

  • 1. Реальная мощность китайских ЛЕД
  • 2. Основные характеристики SMD 5730
  • 3. Подробные технические характеристики СМД 5730

Реальная мощность китайских ЛЕД

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность 0,09W 0,15W 0,1W
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Основные характеристики SMD 5730

По сравнению с SMD 5630 и SMD 5730, светодиоды SMD 3528 и SMD 5050 считаются морально устаревшим их требуется в несколько раз больше. Часто в описании параметров (datasheet) светодиодов я использую фирменные светодиоды от Филипс, Самсунг, Осрам. Для составления данных характеристик используются параметры фирменного китайского производства Honglitronic, которые по параметрам не уступают европейским брендам.

Параметр
Световой поток 45-50 Люмен
Мощность 0,5 Вт
Рабочая температура, градусов -40 до + 80
Номинальный ток, мА 150
Напряжение питания, Вольт 3,1 – 3,3
Длина и ширина, мм 5,7 x 3
Угол свечения, градусов 120
Индекс цветопередачи от 60 до 80 Ra

Если вы собираетесь купить диоды SMD 5730 или 5630, то следует быть осторожным.

Китайцы выпускают в таком корпусе диоды мощностью 0,15-0,2 Ватта, дающие 80 Люмен на Ватт. Визуально они ничем не отличаются от светодиодов на 0,5 Вт. Если вас заманят низкой ценой, то они вполне могут оказаться поддельными. Даже после покупки факт обмана доказать трудно, особенно если вы покупаете в Китае, например на Aliexpress. Возврат делать тоже выйдет накладно и долго, тем более они с радостью сделают вид, что посылку потеряли.

Подробные технические характеристики СМД 5730


Светодиоды SMD 5630 и 5730, технические характеристики и отличие

Светодиоды SMD 5630 и SMD 5730 стали очень популярны в лампах для дома благодаря хорошим техническим характеристикам. Они позволяют производить недорогие и небольшие лампы, аналоги ламп на 40Вт, 60Вт, 90Вт. Но и здесь есть немало тонкостей в спецификациях, а найти их не очень просто.

Содержание

  • 1. Реальная мощность китайских светодиодов
  • 2. Характеристики и отличие 5630 и 5730
  • 3. Сравнение ламп кукуруз на 5630 и 5730
  • 4. Вычисляем реальную мощность
  • 5. Итоги

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Про отличие по внешним признакам хороших от плохих читайте «Полные характеристики светодиодов«.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность 0,09W 0,15W 0,1W
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W.

Будьте бдительны при выборе товара.

Характеристики и отличие 5630 и 5730

В таблице приведены параметры  и отличие для брендовых, полноценных фирменных.

Параметр 5630 5730 5050
Световой поток 40 55 18
Мощность 0,5 Вт 0,5 Вт 0,2 Вт
Температура, градусов -40 до + 80 -40 до + 80 -40 до + 65
Ток, ампер 0,15 0,15 0,06
Напряжение, Вольт 3,3 3,4 3,3
Длина и ширина, мм 5,3 x 3 4,8 x 3 5 x 5

Для наглядности добавил диод SMD 5050 предыдущего поколения в таблицу, в которой представлены усреднённые характеристики популярных модификаций, которые зависят от производителя. При составлении использовались спецификации производителей Edison, NationStar. У европейских брендов они получше, у китайских немного похуже, примерно на 15-20%. Таблица составлена по цветовой температуре 6000К (Кельвинов), нейтрально белого света. Существуют и другие модификации со значительным отличием от характеристик в таблице.

Главное отличие 5630 и 5730, это более высокий световой поток при одинаковой потребляемой мощности. Если хотите визуально отличить их, то они имеют разницу по длине в 0,5 мм, и очень значительно они отличаются от такого динозавра SMD 3528.

При перегреве светодиод начинает терять яркость и выгорать. Не допускайте перегрева, иначе за короткое время он придет в негодность, выработав свой ресурс.

Сравнение ламп кукуруз на 5630 и 5730

Лампа на SMD 5630, 42 штуки

Вначале моего плотного знакомства со светодиодами в китайском магазине были куплены лампы на SMD 5630, которые содержали 42 световых элемента, и были как аналог накаливания 60 Вт. Лампочки для того времени оказались очень хорошие и яркие. Внутри был установлен источник питания на балластном конденсаторе, все просто как три рубля. Благодаря простой конструкции они легко ремонтируются, буквально за 5 минут.

Вскоре светодиоды SMD 5630 были усовершенствованы, и появились 5730. Ради спортивного интереса в интернет-магазине купил 5 кукуруз на 60 штук SMD 5730, аналог 90 Ватт. В результате непродолжительных тестов выявил основные отличия.

Лампа на диодах SMD 5730, 60 штуки

Вычисляем реальную мощность

Так как лампочки были куплены в Китае и по минимальной цене в 160 руб, то естественно производитель неизвестен. Используя светодиоды низкого качества, китайцы занижают их мощность, чтобы защитить их от выгорания и малого срока службы. При паспортной мощности SMD 5630 в 0,5 Ватта, в моём случае получаем 0.15 Ватт на один. Это подтвердили сами китайцы, когда общался с ними. Это правило действует и для китайских светодиодных лент 5630 и 5730, не верьте тому что вам обещает продавец в характеристиках.

..

Запомните простую формулу, не верьте тому, что вам пообещает продавец. Умножьте количество светодиодов на 0,15 и вы узнаете реальную мощность  лампочки. Действует только для 5630 и 5730.

ЛЕД лампочка высокотехнологично торчит из светильника

Тестирование проводил на кухне и коридоре. Цветовая температура одинаковая, белый дневной свет. Светодиодная лампочка на 60 элементов 5730 светит в 1,5 раза ярче, чем на 42 светодиодах 5630. Это из-за того, что количество диодов больше в полтора раза.

Если у вас лампа «кукуруза», то предварительно отключите питание люстры. Такая лампа имеет открытые контакты, пусть напряжение на ней невелико, примерно 20-30 Вольт, но ничего приятного вы не получите. Соблюдайте технику безопасности.

Итоги

Светодиоды СМД 5630 и 5730 сейчас стали самыми популярными благодаря оптимальному сочетанию мощности и светового потока. На их основе выпускаются мощные светодиодные лампы для дома и диодные ленты. Но всегда обращайте на яркость одного диода, я бы переплатил 30%, но выиграл бы в качестве и сроке службы 100%.

Отличие светодиодов 5730 и 5630 – База знаний Novolampa

Одна из главных характеристик, на которую стоит обратить внимание при сравнении светодиодов, будь то SMD 5050, 5630, 5730, 3528, 7020 или любая другая модель, — габариты. Соотношение сторон у LED 5630 составляет 5,6 на 3 мм; у LED 5730 — 5,7 на 3 мм. 5630 имеет четыре вывода, 5730 располагает двумя.

Ещё одно существенное отличие 5730 от 5630 (более поздней версии SMD от предыдущей) заключается в световой эффективности излучения. Производители учли недостатки чипа 5630 при разработке матрицы 5730 и довели до ума некоторые моменты. В частности, уменьшили корпус и контактную площадку кристалла, снизили подачу требуемого тока, а показатели светового потока, мощности и температуры сохранили. Совокупность действий позволила увеличить энергоэффективность и продолжительность срока службы.


Характеристики

Когда SMD 5630 только появился на рынке, событие ознаменовало чуть ли не новую эру в истории светодиодных приборов. Сегодня выпускаются гораздо более технологичные девайсы, ведь индустрия не стоит не месте, а стремительно развивается. Несмотря на это, диод 5630 все ещё «в игре». Ниже представлены основные характеристики:


  • мощность — от 0,5 до 1,1 Вт;
  • прямое напряжение — от 3 до 3,8 В;
  • рабочий ток — 0,15 А;
  • импульсный ток — до 0,4 А;
  • световой поток — от 40 до 60 лм;
  • рабочая температура — от -25 до +85°C;
  • угол рассеивания — 120°;
  • индекс цветопередачи — от 80 до 90 Ra;
  • цветовая температура — тёплый белый (от 2700 до 3500 К), нейтральный белый (от 3500 до 5000 К), холодный белый (от 5000 до 6400 К).

LED 5730 — улучшенная версия. В целом параметры изменились несильно, отличия от LED 5630 можно проследить по данным в таблице.


Если собираетесь самостоятельно собирать лампочку или светодиодную ленту 5630/ 5730, помните: диоды должны в обязательном порядке закрепляться на алюминиевой подложке и оснащаться охлаждающей системой. Так отводится тепло, которые выделяют кристаллы, и обеспечивается долгую бесперебойную работу.


Разновидности светодиодов

У SMD 5630 гораздо меньше модификаций, чем у SMD 5730, и в этом кроется ещё одно важное отличие. У LED-диода 5730 можно выделить как минимум 3 варианта исполнения:


  1. SMD 5730-05

    Потребляемая мощность составляет 0,5 Вт, максимально допустимый ток — 0,18 А. Практически всю мощность диод расходует на световой поток. В импульсном режиме амплитуда тока может достигать 0,04 А и создавать световой поток 45 лм.

  2. SMD 5730-1

    Максимальный рабочий ток достигает 350 А, в импульсном режиме — до 800 А при напряжении 3,2 В, обеспечивается световой поток 110 лм, потребляемая мощность — 1,1 Вт. Кристалл выдерживает температуру до 130°C, рабочая температура колеблется в интервале от -40 до +65°C.

  3. SMD 5730-01

    При стандартных характеристиках светодиод демонстрирует максимальную эффективность светового потока — 158 лм/Вт.

Независимо от типа, с помощью светодиодов 5630 и 5730 можно организовать декоративное и основное освещение в домашнем или офисном пространстве, на промышленной площадке или большой открытой территории. Оборудование на базе LED используется в разных целях: для оформления рекламных объектов, зонирования помещений, тюнинга автомобилей, изготовления прожекторов и уличных светильников.


Итоги

SMD 5630 и 5730 не просто не сдают позиции, а сохраняют их год за годом. В чём секрет доверия, которое проявляют любители и профессионалы? В компактности, большой мощности, широком диапазоне доступных рабочих напряжений, увеличенной светоотдаче, низком энергопотреблении, экологичности диодов.

Светодиодные конструкции на основе LED 5630 и 5730 просты в установке, энергоэффективны и представляют достойную альтернативу люминесцентным, галогеновым, неоновым элементам, лампам накаливания и другим привычным приборам.

Однако потребителям стоит учитывать специфику данных чипов: в частности, то, что их нельзя устанавливать напрямую на мебель. Высок риск перегрева (он существует у всех светодиодов, но у SMD 5630 и 5730 — особенно). Монтировать светодиодные ленты 5630, 5730 следует исключительно вместе с алюминиевым профилем, цена которого часто сопоставима со стоимостью изделия или даже превышает её.

Также необходимо предусматривать систему дополнительного охлаждения, иначе светодиоды могут вскоре после начала эксплуатации потускнеть или вообще выйти из строя ввиду тепловой деструкции кристаллов.

Советуем ориентироваться на производителей с мировыми именами и не вестись на бюджетные аналоги с непроверенных сайтов. В магазине Novolampa выбор огромен: в разделах представлены товары известных фирм. Если перед покупкой засомневаетесь в надёжности компании, захотите получить общую консультацию или уточнить детали, закажите обратный звонок. Менеджеры магазина Novolampa свяжутся с вами и ответят на любые вопросы по теме.


Светодиод SMD 5730: характеристики, конструкция, применение

Светодиод SMD 5730 – один из популярных полупроводниковых приборов на нашем рынке. Был разработан для применения в разнообразных осветительных устройствах: бытовых светодиодных светильниках, уличном освещении, декоративной подсветки светодиодными лентами. Обладает высокой эффективностью и продолжительным сроком службы.

Конструкция

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Технические характеристики

Светодиод 5730 обладает рядом характеристик. Прямое напряжение составляет 3-3,4 В. Прямой ток варьирует в значениях от 150 мА до 350 мА в зависимости от производителя. Для качественного светодиода вольт-амперная характеристика будет выглядеть, как изображено на рисунке.

Импульсный ток может достигать величины в 800 мА. Мощность и световой поток светодиода, соответственно, тоже прямо связаны с производителем, ведь менее качественные китайские smd 5730 имеют меньшие показатели. Поэтому значение мощности колеблется в пределах от 0.15 до 1 Вт. Световой поток составляет от 40 до 110 лм в холодных белых высококачественных LED.

Из графика видно, что для получения номинального значения светового потока, прямой ток должен составлять 350 мА. Но далеко не все производители обеспечивают систему охлаждения, способную выдержать в длительном режиме такое значение тока. Таким образом, ограничивая ток – снижается и световой поток светодиода.

Рабочая температура находится в пределах -40 +85°С. На правом графике вы видите зависимость светового потока в относительных единицах от температуры окружающей среды.

Угол рассеивания составляет примерно 120°. Деградация светового потока не превышает 4%.

Для светодиодов хорошего качества срок эксплуатации составляет 25-30 тысяч часов.

Тепловое сопротивление соответствует значению 4°С/Вт. По цветовой температуре светодиод подразделяется на: теплый (2700-3500 К), нейтральный (3500-5000К) и холодный (5000-6400 К) белый цвет.

Если вы хотите приобрести хороший, качественный LED 5730, то выбирайте известные японские, американские и европейские бренды.

Монтаж

Светодиод 5730 является планарным элементом, соответственно, к нему применяется пайка оплавлением. В момент пайки, до 3-х секунд, корпус светодиода может выдерживать нагрев до 300°С. Поэтому рекомендуется использовать низкотемпературную паяльную пасту или, в случае ручной пайки, мягкий припой. Избегайте сильного давления на корпус светодиода и не переворачивайте печатную плату до полного остывания.

Применение

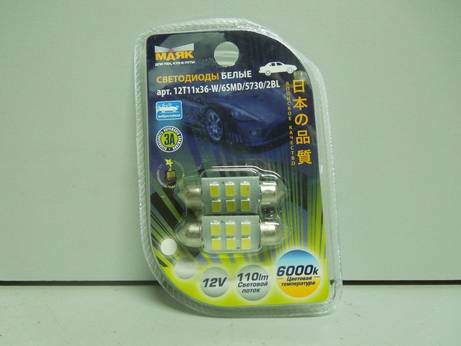

Светодиод smd 5730 нашел свое применение в разнообразных осветительных приборах. Из-за его хороших технических и оптических характеристик он широко используется в светильниках общего назначения, фонариках, уличных прожекторах. А также, в автомобильном освещении:

  • подсветка приборных панелей;
  • фары;
  • декорирование, как внутри, так и снаружи машины.

Большой популярностью пользуются LED ленты на базе чипов smd 5730 при создании внешней рекламы, и при оформлении интерьера домов и квартир.

Рекомендуем посмотреть видео обзор LED 5730, купленных на сайте AliExpress. Блогер подробно демонстрирует последовательность действий при тестировании полупроводникового прибора. Вы сможете оценить яркость свечения и температурные показатели.

Поводя итоги можно сказать, что светодиод 5730 распространен среди профессионалов и любителей. Его высокая светоотдача, широкий угол рассеивания, низкое тепловое сопротивление позволяют эффективно использовать его при создании осветительных устройств своими руками. Особое внимание уделяйте системе охлаждения, потому что перегрев отрицательно влияет на срок службы светодиода. В случае правильной эксплуатации, осветительный прибор на базе led smd 5730 прослужит вам долгие годы.

Подробные характеристики LED SMD 5730 (datasheet)

LED SMD 5730 – представитель серии высокоэффективных светодиодов, специально разработанных для поверхностного монтажа. Надёжный контакт с платой осуществляется с помощью низкотемпературной паяльной пасты, которая длительно выдерживает негативное температурное воздействие и вибрацию. Внешняя оболочка светодиода выполнена из компаунда, который нейтрален к механическим воздействиям и к повышенной влажности.

Особенности

Корпус светодиода SMD 5730 имеет размер 5,7 на 3,0 мм и высоту не более 1,5 мм с учётом слоя люминофора. С нижней стороны элемента видна теплоотводящая подложка размером 1,2 на 1,7 мм, которая обязательно должна быть припаяна одновременно с выводами анода и катода. Визуально подложка находится немного ближе к аноду. Полярность определяют по срезу в одном из уголков, который размещён ближе к катоду.

В рабочем режиме кристалл светодиода SMD 5730 может выдерживать температуру до 130°C, а корпус – до 65°C без снижения яркости. Во время пайки допускается кратковременный нагрев корпуса до температуры 300°C, но не более 2 секунд. В связи с этим рекомендуется пользоваться низкотемпературными оловянными сплавами и придерживаться стандарта JEDEC J-STD-020C (пайка оплавлением).

Применение

Изготовление планарных SMD светодиодов типоразмером 5730 в промышленных масштабах способствовало расширению ассортимента светодиодных светильников общего назначения, увеличению их светоотдачи и снижению размеров. Светодиодные ленты и лампочки на 220В оказались главными потребителями данного типоразмера. Кроме этого, на данных светоизлучающих диодах собирают модули для точечной подсветки, соединяя по три светодиода последовательно с питанием от 12В. В таком форм-факторе осветительные приборы востребованы для организации основного и декоративного освещения, в рекламной сфере и автомобильном транспорте. Десятки последовательно включенных светодиодов SMD 5730 и расположенных на компактных печатных платах, используют для построения прожекторов и уличных фонарей.

Технические характеристики

Планарный светоизлучающий диод SMD 5730 белого свечения в комфортных условиях работы способен рассеивать до 1,1 ватта мощности, создавая при этом световой поток в 110 лм. При этом ток потребления составляет 350 мА, а падение напряжения находится в границах от 3,1 до 3,3В. В импульсном режиме (tи ≤0,1Т) прямой ток можно нарастить до 800 мА без ущерба кристаллу.

Параметр коэффициента цветопередачи у белых SMD 5730 находится на среднем уровне, но не менее 75 единиц. По цветовой температуре они имеют следующую градацию:
  • тёплый – 3000–4000°K;
  • нейтральный – 4300–4800°K;
  • чистый – 5000–5800°K;
  • холодный – 6000–7500°K.

Большую роль в эксплуатации мощных светодиодов SMD 5730 играет температура окружающей среды, измеренная в непосредственной близости от корпуса. С целью снижения стоимости готового светодиодного светильника производители экономят на качестве радиатора и допускают работу светодиодов в предельном температурном режиме, то есть близко к 65°C. А чтобы светодиод не вышел из строя, его ток снижают до значения, указанного на графике ниже. Таким образом, пропуская ток не более 170 мА, можно обойтись дешёвой системой охлаждения.

Естественно с уменьшением тока падает светоотдача. Насколько сильно влияние прямого тока на световой поток показано на одном из графиков характеристик светодиодов SMD 5730. Несложно отметить, что 100% яркость возможна только на токе 350 мА, что в реальных условиях недостижимо.

На график зависимости светового потока от температуры окружающей среды построен при условии, что ток является константой. С нагревом кристалла яркость светоизлучающий диода падает и при Ta=65°C составляет где-то 90% от паспортного значения.

Жёсткая взаимосвязь между током, температурой и световым потоком наталкивает на следующий вывод. При выборе светильника на базе светодиодов SMD 5730 необходимо уделять должное внимание конструкции радиатора. При использовании светодиодной ленты, на базе данных чипов, ее необходимо на соответствующий профиль из алюминия. Собирая осветительный прибор на светодиодах SMD 5730 своими руками, рекомендуется тщательно продумывать систему охлаждения, как гарантию стабильной и продолжительной работы всего устройства.

параметры, характеристики и схема подключения

Самые мощные светодиодные ленты создаются на базе LED SMD 5730 – сверхяркие диоды средней мощности, разработанные специально для поверхностного монтажа (SMD расшифровывается как surface mounted device, что дословно означает устройство для поверхностного монтажа). За счет использования паяльной пасты обеспечивается плотный контакт и длительная работа в условиях высоких температур.

Внешний корпус изготовлен из компаунда (термоактивная, термопластическая полимерная смола), устойчивого к механическим воздействиям, нагреванию, влажности, пыли и прочим негативным факторам. Какие еще характеристики 5730 smd интересны пользователям, схема подключения и особенности монтажа – в нашей статье.

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

Для определения реальной мощности лампочки нужно умножить количество светодиодов на кукурузке на 0,15. Это работает только в отношении LED 5630 и 5730.

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

В реальной среде постоянно обеспечивать отрицательную температуру невозможно, равно как и разработать компактный мощный радиатор для диода, поэтому в обычных условиях мощность светового потока не превышает 50-70 лм.

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

  • теплый желтый – 3000-4000 K;
  • нейтральный – 4300-4800 K;
  • чистый белый – 5000-5800 K;
  • холодный голубой – 6000-7500 K.

Спектр излучения света

Особенности конструкции

По аналогии с другими приборами, информация о конструкции уже заложена в название:

  • SMD расшифровывается как Surface Mounted Device, что дословно означает устройство для поверхностного монтажа;
  • 5730 – габаритные размеры, что читается как 5,7 на 3 мм, высота корпуса стандартная 1,5 мм с учетом толщины слоя люминофора — вещества, способного преобразовывать поглощаемую им энергию в световое излучение (люминесцировать).

Кристаллы выращивают из трех разных материалов, каждый из которых отвечает за определенный спектр излучения:

  • индий (In) – желтоватый в интервале 3000-4000 K;
  • галлий (Ga) – чистый белый, световая температура 5000-5800 K;
  • нитроген (N) – холодный голубой на максимальной длине волны 6000-7500 K.

Конструкция светодиода 5730

Конструктивно корпус – линза из термостойкого компаунда, зафиксированная на теплоотводящий подложке эпоксидной смолой.

С конструкцией инженеры не стали сильно мудрить и взяли за основу предыдущую модель SMD 5630, усовершенствовав технические характеристики. Сегодня в продаже можно найти 3 типовых вариации:

Светодиод SMD 5730-05

Мощность энергопотребления 0,5 Вт/ч. Величина тока 180 мА, световой поток 100 лм. Конструкция продумана таким образом, чтобы вся мощность была направлена на преобразование энергии в световое излучение (люминесценцию). В импульсном режиме при величине тока 400 миллиампер показатель светового потока снижается до 45 лм.

Светодиод SMD 5730-1

Более новая версия, при которой максимальный рабочий ток достигает 350 А при мощности в 1,1 Вт/ч, величина светового потока 110 лм. За счет р-n перехода, встроенного в диод, предельная рабочая температура составляет 130°С, интервал рабочей температуры – от -45°С до +60°С. По сравнению с более ранними версиями, например, 5050, в новой световой поток увеличился на 600%.

Светодиод SMD 5730-01

Самая последняя модель светодиода 5730, где при стандартных параметрах – 350 А при мощности в 1,1 Вт/ч – обеспечивается максимальная эффективность светового потока 158 лм/Вт.

Как устроен SMD 5730. Рабочая диаграмма кристаллов

Как видно на рисунке, нижний край – это теплоотводящая подложка, без которой невозможна корректная работа прибора. Подложка припаивается одновременно с контактами на плюс и минус эпоксидной смолой к основе. Для того, чтобы визуально определить, где плюс (катод), на углу делается небольшой срез.

Определение полярности

В рабочем режиме сам кристалл раскаляется до 130°С, при том что подложка рассчитана только на 65°С, разницу температур компенсирует теплоотводящий радиатор. При изменении режимов допускается кратковременное увеличение рабочей температуры до 300°C, для того, чтобы не расплавился припой, необходимо пользоваться сплавами на основе олова и припаивать методом оплавления (standart JEDEC J-STD-020C).

ВИДЕО: SMD LED 5730 дешевые и дорогие – чем они отличаются

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т. д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора.

Светодиоды SMD 5730

Светодиод 5730 – мощный полупроводниковый источник света

В числе мощных полупроводниковых источников света представлен SMD светодиод 5730. Это устройство отличается качественными эксплуатационными характеристиками, которые определяют его широкую область применения. В данном разделе вы можете подобрать нужную модель светодиода данной категории.

Особенности и предназначение светодиодов SMD 5730

Светодиод 5730 представляет собой полупроводниковый источник света с размерами сторон 5,7x3,0 мм, имеющий силу прямого тока до 150 mA, поток света от 40 до 70 Lm и мощность до 3W. Его конструкция состоит из термостойкого пластикового корпуса и прозрачной рассеивающей линзой. Подложка, на которой расположен светодиод, отличается большими размерами, что увеличивает отведение тепла от источника света.

Монтируется светодиод SMD 5730 на печатную плату с помощью метода групповой пайки или с применением термовоздушной паяльной станции – по технологии SMD (в переводе «технология монтажа на поверхности»). Напрямую к источнику питания светодиоды не подключаются. Требуются специальные резисторы или драйверы питания – по отдельной единице на каждую цепочку соединенных светодиодов.

Преимущества этого компактного источника света следующие:

  • Высокая теплопроводность;
  • Низкое тепловое сопротивление;
  • Устойчивость к температурным перепадам;
  • Устойчивость к вибрациям;
  • Влагоустойчивость;
  • Долговечность.

Учитывая широкий угол обзора светодиодов 5730 (120°) и высокую мощность без слепящего эффекта, перечисленные достоинства делают их подходящими для создания ярких светодиодных светильников (для ЖКХ-сферы, витрин, торговых площадей, офисов и т.д.). Также эти устройства востребованы для информационных и рекламных вывесок.

Купить светодиоды SMD 5730 в интернет-магазине «Светомания»

В нашем интернет-магазине можно купить светодиоды SMD 5730 от известного бренда ARL. Каждая позиция каталога сертифицирована и имеет гарантию производителя.

Вы можете выбрать подходящую модель по цвету свечения (чистому белому или теплому белому) или световому потоку (от 47 до 69 Lm). Все виды светодиодов 5730 поставляются в удобных катушках, в которых упаковано по 3000 единиц источников света.

Наши специалисты помогут вам в выборе светодиодных устройств нужного формата. Например, для создания мощной подсветки (прожекторов, светильников для бассейнов или аквариумов) мы предложим ассортимент светодиодов в 8, 10 и 20W.

разница между светодиодом 3528, светодиодом 5050 и светодиодным чипом 5730?

Для начала давайте поговорим о том, что означают эти 3 числовых кода, когда они применяются к типам светодиодных чипов.

3528 LED 5050 LED и 5630 (5730) LED - 3 наиболее часто используемых диода для поверхностного монтажа для освещения гибких лент. Они традиционно используются в моно-лампах или гибких светодиодных лентах RGB. (Привязка) По мере развития светодиодных технологий эти 3 типа светодиодных чипов теперь используются в домашнем и коммерческом освещении вместо компактных люминесцентных и других ламп накаливания.


Когда вы видите 3 типа диодов, вы легко можете сказать, что светодиод 3528 меньше по размеру, чем светодиод 5050. Но большинство людей не знают, что светодиод 5050 на самом деле содержит 3 набора светодиодных чипов 3528 внутри. Таким образом, светодиод 5050 представляет собой комбинацию из 3х 3528 микросхем в 1.

.

Светодиод 5630 (5730) по сути представляет собой вытянутый светодиод 5050 с гораздо более широким углом обзора. Светодиод 5630 (5730) является самым ярким из всех трех с самым низким энергопотреблением на ватт. Более широкий угол позволяет легко излучать более яркий свет при той же мощности.

Светодиод 3528 будет включать яркость, эквивалентную примерно

6 люменов

A Светодиодный диод 5050 будет иметь яркость, эквивалентную примерно 18 люменов

A 5630 (5730) Светодиодный диод будет включать яркость, эквивалентную примерно 50 Люмен

То же самое касается энергопотребления каждого чипа: светодиод 3528 потребляет примерно 0,06 Вт, а светодиод 5050 - примерно 0.18 Вт мощности, а 5630 (5730) потребляет около 0,5 Вт.

Светодиод Размеры Площадь поверхности чипа Люмен поток Энергопотребление
3528 Светодиод 3,5 мм x 2,8 мм 9,8 мм² 6-8 люмен 20-30 мА при 2,8-3,4 В
5050 Светодиод 5,0 мм x 5,0 мм 25 мм² 16-22 люмен 60 мА @ 2.8-3,4 Вольт
5630 (5730) Светодиод 5,6 мм x 3,0 мм 16,8 мм² 45-50 люмен 150 мА при 2,8-3,4 В

Имейте в виду, что разные диоды из разных стран дают разные результаты. Приведенные выше данные приведены только для справки.

Вот некоторые из различных вариаций каждого из 3 (3528, 5050, 5630/5730) типов светодиодов в действии.Вариации бесконечны.

3528 Светодиодный кластер в башне G4 Замена галогенных ламп JC - широкий диапазон напряжений от 10 до 30 вольт, что делает их оптимальными для систем с колеблющимся диапазоном напряжения. 5050 Байонетный блок для светодиодных кластеров BC B22 с поворотом и замком - широкий диапазон напряжений от 12 В до 18 В, подходит для автономных аккумуляторных батарей солнечных панелей и морских лодочных систем.
5630 Светодиодный кластер Точечные светильники MR11 в двухконтактной арматуре GU4.0 - входное напряжение составляет от 12 до 14 вольт постоянного тока и легко заменяется на любые домашние галогенные прожекторы для экономии тепла и электроэнергии.

Комментарии будут одобрены перед появлением.

SMD светодиоды 5630 и 5730, характеристики и отличие

SMD Светодиоды SMD 5630 и 5730 стали очень популярными в светильниках для дома благодаря хорошим техническим характеристикам.Они позволяют изготавливать дешевые и фонарики, аналоги лампы накаливания 40Вт, 60Вт, 90Вт. Но в технических характеристиках очень много тонкостей, и найти их не очень-то просто.

Реальная мощность китайского светодиода

90% китайской продукции, например базарной Алиэкспресс, производятся на маломощных светодиодах, которые намного слабее марки. Бренд - продукция Samsung, LG, Philips и др. Китайцы активно его используют, указывая параметры, как будто в нем установлен Samsung.После покупки есть то, что яркость и меньшее энергопотребление в 3-4 раза больше, чем обещал продавец.

Китайский 5630, 5730
тип №1
Китайский 5630, 5730
тип №2
китайский 5050
Мощность 0,09 Вт 0,15 Вт 0,1 Вт
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) слабее корпоративного 0,15W на 5050 на 0,2W.Будьте внимательны при выборе товара.

Особенности и различия 5630 и 5730

В следующей таблице приведены параметры и разница для фирменного, полноценного бренда.

В
Параметр 5630 5730 5050
Световой поток 40 55 18
Мощность 0,5 Вт 0,5 Вт 0,2 Вт
Температура, градусы -40 Кому +80 -40 Кому +80 -40 Кому + 65
Сила тока 0.15 0,15 0,06
Напряжение 3,3 3,4 3,3
Длина и ширина в мм 5,3 х 3 4,8 х 3 5 х 5

Для наглядности добавлен светодиод SMD 5050 предыдущего поколения в таблицу, в которой представлены усредненные характеристики популярных модификаций, зависящих от производителя. При составлении спецификаций использовались производители Edison, NationStar.У европейских брендов лучше, у китайских чуть хуже, примерно на 15-20%. Таблица составлена ​​по цветовой температуре 6000К (Кельвин), нейтральному белому свету. Есть и другие существенные изменения в таблице характеристик.

Основное отличие 5630 от 5730, это более высокая светоотдача при том же энергопотреблении. Если вы хотите визуально отличить их, то разница в длине составляет 0,5 мм, и они очень сильно отличаются от SMD 3528.

В случае перегрева светодиод начинает терять яркость и гореть. Избегайте чрезмерного нагрева, иначе через короткое время он придет в негодность, излишек.

Сравните лампы кукурузы 5630 и 5730

Лампа на SMD 5630, 42 шт.

Изначально моей сердечной любовью к светодиодам в китайском магазине были приобретены лампы SMD 5630, которые содержали 42 световых элемента и были максимально похожи на лампы накаливания 60Вт. Лампочки на тот момент были очень хорошими и яркими. Внутри блока питания на балластный конденсатор был установлен, все просто как три рубля.Благодаря простой конструкции они легко ремонтируются, буквально за 5 минут.

Вскоре были доработаны светодиоды 5630 SMD, и появились 5730. Ради спортивного интереса в интернет магазине купил 5 шт кукурузы на 60 SMD 5730 аналог 90 Вт. В результате короткие тесты выявили существенные отличия.

Светодиодная кукуруза SMD 5730, 60 шт.

Рассчитываем реальную мощность

Так как лампочки покупались в Китае и по минимальной цене 160 рублей, то производитель естественно неизвестен.Используя некачественные светодиоды, китайцы недооценивают их мощность, чтобы защитить их от выгорания и низкого ресурса. При паспортной мощности SMD 5630 0,5 Вт, в моем случае мы получаем 0,15 Вт на единицу. Это подтвердили сами китайцы при контакте с ними. Это правило касается и китайских светодиодных лент 5630 и 5730, не верьте тому, что вы обещали продавцу в исполнении.

Запомните простую формулу, не верьте тому, что обещаете продавцу. Умножьте количество светодиодов на 0.15 Вт, и вы получите настоящую мощность лампочки. Действительно только для 5630 и 5730.

Высокотехнологичный светодиодный свет торчит из лампы

Тестирование проводилось на кухне и в коридоре. Цветовая температура такая же, дневной белый свет. Лампа ED 60 светит элементами 5730 в 1,5 раза ярче, чем светодиоды 42-5630. Это связано с тем, что количество светодиодов в полтора раза больше.

Если у вас легкая «кукуруза», то предварительно выключите питание люстры.У этой лампы открытые контакты, даже если напряжение на ней небольшое, порядка 20-30 вольт, но ничего приятного вы не получите. Будьте предельно осторожны.

Результаты

Светодиоды

SMD 5630 и 5730 сейчас стали самыми популярными благодаря оптимальному сочетанию мощности и светового потока. На этой основе производятся мощные светодиодные лампы для дома и светодиодная лента. Но всегда смотрите на яркость светодиода, я бы переплатил 30%, но выиграл бы по качеству и сроку службы 100%.

Характеристики светодиодов SMD 3528, 5050, 5630, 5730

Рассматривать технические характеристики светодиодов с точки зрения потребителя, не будут считаться лишними параметры, которые особо не влияют, не предоставляются. Остановимся только на важных характеристиках, потому что в основном нас интересует, как на него оказать давление и чтобы он светился ярче и дольше.

Среди множества типов диодов наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730.По номеру канала можно увидеть, какие светодиоды современные, чем выше числовое обозначение, тем новая модель светодиода.

Реальная мощность китайских светодиодов

90% китайских товаров, например базара Алиэкспресс, производятся на маломощных диодах, которые намного слабее марки. Бренд - продукция Samsung, LG, Philips и других. Китайцы его активно используют, указывая параметры, как будто он самсунг установлен. После покупки есть то, что яркость и меньшее энергопотребление в 3-4 раза больше, чем обещал продавец.

Китайский 5630, 5730
тип №1
Китайский 5630, 5730
тип №2
китайский 5050
Мощность 0,09 Вт 0,15 Вт 0,1 Вт
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) слабее корпоративный 0,15W, 5050 на 0,2W.Будьте внимательны при выборе товара.

Таблица фирменных светодиодов


В
Параметр 3528 5050 5630 5730-05 5730-1
Световой поток 5 15 40 40 100
Мощность 0,06 Вт 0,2 Вт 0,5 Вт 0,5 Вт 1 Вт
Температура + 65 + 65 +80 +80 +80
Сила тока 0.02 0,06 0,15 0,15 0,300
Напряжение 3,3 3,3 3,3 3,4 3,4
Габаритные размеры, мм 3,5 х 2,8 5 х 5 5,3 х 3 4,8 х 3 4,8 х 3

В таблице приведены средние характеристики светодиодов белого света с наиболее популярными вариантами. Лампы теплого белого и холодно-белого света обычно имеют меньший световой поток.При такой же яркости белый светодиодный свет обеспечивает лучшее освещение, чем другие.

В основном характеристики зависят от производителя качели плюс-минус 15%. Лучшие варианты курсов предоставляют именитые европейские, японские, китайские бренды. Светодиодные диоды неизвестных производителей конечно хуже, но даже у них нет гарантий заявленного срока службы. Худший вариант, когда вам по невысокой цене предлагают светодиоды с маркировкой бренда, но неизвестно, кем они были произведены. В основном подделку бренда можно отличить, только измерив все параметры и сопоставив заявления.

Бюджетные светодиоды неизвестного производителя обычно очень слабенькие, вместо 0,5Вт будет всего 0,15Вт и 0,09Вт. Так делают китайцы, чтобы выдать подлую компанию. Но их количество в три раза больше диодов. Эти диоды работают максимум 20 000 часов. Чаще всего встречается на кукурузе и светодиодной ленте SMD 5630.

Сравните размер и яркость

Сравнить диоды на светодиодной ленте 5050, 3528, 5630. В большой самодельной коробке производим замеры освещенности каждого диода. Хорошо видна разница в освещенности и направлении угла освещения.

Сравнение энергоэффективности светодиодных диодов

Световой поток Люмен на ватт:

  • SMD 3528 - 70 лм / Вт;
  • SMD 5050 - 80 лм / Вт;
  • SMD 5630 - 80 лм / Вт;
  • SMD 5730-05 - 80 лм / Вт;
  • SMD 5730-1 - 100 лм / Вт;

Развитие светодиодной технологии направлено на увеличение количества люмен на единицу площади. Соответствие подсветки на блоке питания со сменой поколений диодов ДВС не сильно меняется.Если сравнивать светодиоды SMD 3528 и 5730-1, то почти на одной площади световой поток светоизлучающего элемента увеличился в 22 раза и в 15 раз больше потребляемой мощности.

Характеристики 5730 SMD светодиодов

Что такое SMD LED? Что такое LED 5050, 5630, 2835

Прокрутите вниз, чтобы перейти к SMD LED 5050 и подробным характеристикам.

SMD LED - это источник света современной эпохи, аналогичный лампам накаливания и лампам / лампам CLF.Единственная разница заключается в форме, размере, цвете, световом потоке и потребляемой мощности. Итак, давайте обсудим более подробно ниже в этой статье.

Что такое светодиод SMD?

SMD LED означает светоизлучающий диод для устройств поверхностного монтажа.

(smd + led)

Это светодиод в форме микросхемы.

Устройства для поверхностного монтажа - это устройства, которые можно легко установить на печатную плату, поэтому светодиод SMD - это светодиод, который может быть установлен непосредственно на печатной плате или на световых полосах.

SMD - это применение технологии поверхностного монтажа (SMT) , в которой электронные компоненты изготавливаются таким образом, чтобы их можно было разместить на печатной плате или любой светодиодной ленте. Это делает устройство компактным и легким по весу. Он также называется Chip On Board (COB).

Преимущество светодиодов SMD над светодиодами с контактами:

  • Компактный размер
  • Квадратная или прямоугольная форма
  • Короткие провода
  • Более эффективный
  • Более световой поток при малых размерах.
  • Настраиваемая выходная мощность

В чем разница между светодиодами SMD и светодиодами?

Светодиод SMD представляет собой небольшой компактный светодиодный чип, тогда как светодиод, как правило, представляет собой светоизлучающий диод с длинными выводами. Единственное, что делает микросхему SMD исключительной, это то, что мы можем разместить несколько цветных светодиодов в одной микросхеме. Таким образом, мы можем получить любой результирующий цвет, какой захотим (по теории смешения цветов).

Что лучше SMD или LED?

Оба имеют одинаковое значение.Поскольку как SMD, так и светодиоды широко используются в различных областях техники, в зависимости от требований и применения.

  • Например, светодиоды чаще всего используются в индикаторах устройств, а светодиоды smd обычно используются в дисплеях мониторов, домашних лампах и многих других.
  • В настоящее время светодиоды smd заменяют светодиоды контактами во всех приложениях, это происходит быстрее и, как ожидается, заменит до 80% в приложениях.
  • Микросхема светодиода дороже обычного светодиода из-за своей технологии и других факторов.

Цифры и микросхемы: что означает 5630, 3528 и LED 5050?

Имеется стандартный размер только для чип-диодов. Физические размеры светодиода smd можно определить, посмотрев на числовые коды на этих микросхемах.

  • Кроме этого, можно узнать о выходных люменах, потребляемой мощности, эффективности, цвете, количестве выводов и т. Д., Обратившись к таблице данных производителя, прилагаемой к этому конкретному диодному кристаллу.
  • Микросхемы светодиодной подсветки могут иметь разные электрические характеристики, несмотря на одинаковый кодовый номер.
  • Например, LED 5730 может иметь номинальную мощность 1 Вт или 3 Вт. Также рабочее напряжение может быть от 2,8 вольт до 3,4 вольт. Все зависит от технологии.
  • Полярность обычно обозначается на микросхеме как + & -
  • Различные технологии обеспечивают разный световой поток, а также потребляют больше энергии.

Ниже приведен список некоторых световых потоков (приблизительные значения) различных микросхем на ватт:

i) 2835/3528 -> 70 лм / Вт,

ii) SMD LED 5050 -> 80 лм / Вт ,

iii) 5630 -> 80 лм / Вт,

iv) 5730-05 -> 80 лм / Вт,

v) 5730-1 -> 100 лм / Вт

Общая формула для размера Чипы SMD:

BDLN = ширина (мм) × длина (мм)

= B.D (мм) × L.N (мм)

где, мм - миллиметры


например.
диод код микросхемы 3014 будет иметь размер 3,0 мм × 1,4 мм.

например. диод код микросхемы 5050 будет иметь размер 5 .0 мм × 5,0 мм.

LED 3528 vs 5050 vs 5630 кодирование показать?

Ниже приведена подробная информация о светодиодах 3528, 5050 и 5630.

Что такое SMD LED

5050?

  • Технические характеристики: минимум 3 диода на микросхему
  • Размер / размер: 5,0 мм x 5,0 мм
  • (Потребляемая мощность Мощность:: 0,21 Вт (3 диода 0,7 мВт)
  • Номинальный ток, мА : 60
  • Номинальный световой поток Люмен: 15-18
  • Напряжение: 3,4 - 3,4 В
  • Цвет: нейтральный белый и RGB
  • Рабочая температура, градусы: нормальный 80, критический максимум 110

Что такое SMD LED

5730? (5730-05, 0.5 Вт)

  • Технические характеристики: минимум 8 диодов (0,6-0,7 мВт на диод все)
  • Номинальный световой поток Люмен: ~ 55
  • Размеры / размер: 5,7 мм x 3,0 мм
  • Мощность потребление: Мощность: 0,5 Вт
  • Температура: от -40 до +80
  • Номинальный ток: (в мА) 150
  • Напряжение: 3,3 - 3,4 В
  • Цвет: многоцветный, включая белый

SMD LED

5730-1, вариант 1 Вт
  • Технические характеристики:
  • Номинальный световой поток Люмен: ~ 100
  • Размер / размер: 5.7 мм x 3,0 мм
  • Потребляемая мощность: Мощность: 1 Вт
  • Температура: от -40 до +80
  • Номинальный ток: 300 мА
  • Напряжение: 3,3–3,4 В
  • Цвет: белый и многоцветный

SMD LED 5730-2b3c / 2b5c / 2b7c / 2b10c - варианты мощностью 3, 5, 7, 10 Вт соответственно.

Что такое smd LED

5630 ?

  • Спецификация:
  • Номинальный световой поток Люмен: ~ 40
  • Размер / размер: 5.6 мм x 3,0 мм
  • Номинальный ток, мА 150
  • Потребляемая мощность: Мощность: 0,5 Вт
  • Напряжение: 3,3–3,4 В
  • Цвет: все

Что такое smd LED

2835 / 3528?

  • Технические характеристики: минимум 1 диод
  • Номинальный световой поток Люмен: 5 (мин)
  • Размер / размер: 2,8 мм x 3,5 мм
  • Потребляемая мощность Мощность: 0,06 Вт
  • Номинальная ток, мА 20
  • Напряжение: 2.8 - 3,4 В
  • Цвет: белый и RGB

Какой светодиод SMD самый яркий?

На рынке доступен 20000 люмен 200 Вт (98-106 лм / Вт) COB . Вместо этого вы можете использовать несколько микросхем с низким энергопотреблением, если у вас их нет.

Яркость светодиодного чипа зависит от количества используемых в нем диодов (светодиодов). Таким образом, большее количество диодов больше яркости SMD. В настоящее время самые яркие светодиоды SMD, доступные на рынке, входят в серию светодиодов 5050, 5730.

Вам нужно сослаться на на спецификацию на на соответствующий светодиод с его номером, так как эти числа являются только физическими размерами. С этими числами можно заключить только длину и широту, и ничего больше.

Применение этих световых чипов:

  1. Трубчатые лампы и лампы для уличных фонарей, бытовой техники, ночных светильников и др.
  2. Для автомобильных фар, прожекторов.
  3. Подвижное отображение сообщений в рекламе.
  4. Телевизоры и экраны компьютеров.

Разница между светодиодами 5050 и 5730 VS 2835:

Светодиодный чип-> 5050 2835 5730
Размер
(размер)
5,0 мм x 5,0 мм 2,8 мм x 3,5 мм 5,7 мм x 3,0 мм
Мин. мощность 0,21 Вт 0,06 Вт 0,5 Вт
Прибл.ток, 60 мА 20 мА 100 мА
Люмен 15-18 5 55

Заявление об отказе от ответственности: пожалуйста, проверьте техническое описание , предоставленное соответствующим поставщиком когда вы работаете над проектами и исследуете .

SMD светодиоды мощностью 0,5 Вт 5730 / Power LED / Оптоэлектроника -

Рысь.OLB.5730

Производитель:
LEDIA Обозначение производителя:
A-5730D49W-S1-HR3RoHS Упаковка:
рис.OLB.5730

На складе:
2270 шт.
Кол-во штук 5+ 20+ 100+ 500+ 2500+
Цена нетто (PLN) 1,0400 0,5740 0,3810 0,3180 0,2970
Стандартная упаковка:
2500
Количество (кратное 1)

Китай производитель светодиодов, светодиод SMD, поставщик светодиодных чипов

Популярный продукт - просмотрите нашу подборку, но если вы не видите то, что ищете, свяжитесь с нами.

Видео

Цена FOB: 4 доллара США.47-5,22 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 4 доллара США.47-5,22 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 4 доллара США.47-5,22 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,006 / KPCS

Мин. Заказ: 4 KPCS

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 4 доллара США.48-5,22 / KPCS

Мин. Заказ: 4 KPCS

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Основные продукты-1

Видео

Цена FOB: 7 долларов США.46-8.21 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.46-8.21 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.46-8.21 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.46-8.21 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.007-0,008 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.007-0,008 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.007-0,008 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.007-0,008 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Основные продукты-2

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 5 долларов США.22-5,97 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.005-0,006 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.004-0,005 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 4 доллара США.47-5,22 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.006-0,007 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.006-0,007 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Основные продукты-3

Видео

Цена FOB: 17 долларов США.91-18,69 / тыс. шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.018-0.019 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.008-0,009 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.46-8.21 / Тыс. Шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 7 долларов США.46-8.21 / Тыс. Шт.

Мин. Заказ: 3 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 8 долларов США.96-9,23 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 8 долларов США.96-9,23 / тыс. шт.

Мин. Заказ: 4 тыс. Шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.009-0.01 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.009-0.01 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.009-0.012 / Кусок

Мин. Заказ: 4000 шт.

Связаться сейчас

Видео

Цена FOB: 0 долларов США.012-0.013 / Кусок

Мин. Заказ: 3000 шт.

Связаться сейчас

Профиль компании

{{util.каждый (imageUrls, function (imageUrl) {}} {{})}} {{если (imageUrls.length> 1) {}} {{}}}
Тип бизнеса: Торговая компания
Основные продукты: SMD светодиод , DIP-светодиод
Количество работников: 8
Год основания: 2017-04-07
Сертификация системы менеджмента: ISO 9001
Среднее время выполнения: Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: в течение 15 рабочих дней
Информация с пометкой "" проверена BV

Шэньчжэнь Hongxin Photoelectric Co., Ltd. - национальное высокотехнологичное предприятие, специализирующееся на производстве, исследовании и разработке полупроводниковых светодиодов (LED). Наш завод был основан в Шэньчжэне в 2008 году, производственная база создана в Шэньчжэне и Дунгуане соответственно, рядом с известными предприятиями Foxconn и Huawei, завод и офис компании занимают площадь около 10 000. Наша компания продвигает развитие предприятий с передовыми техническими средствами и научными ...

60 мА Текущий чип Smd 5730, светодиодный индикатор 5730 0.2 Вт применяется к светильнику Downlight

Подробное описание продукта

Тип: smd led Материал микросхемы: InGaN
Цвет излучения: Mix Red Сила света: Требования клиентов
Световой поток (лм): 8-10 лм Мощность: 0.2 Вт
Угол обзора (°): 120 градусов Индекс цветопередачи: 40
Цветовая температура: 1000-1100K Рабочая температура: -20-85
Марка чипа: Epistar Chip, Sanan Chip, Epileds Chip Ток: 60 мА
Напряжение: 3,0–3,4 В Гарантия: 2 года
Срок службы: 50000-100000H

Новый дизайн 60 мА YH-5730R SMD LED 0.2 Вт Красный 620-630 нм, цвет для светодиодного светильника

  • Характеристики :

  • Корпус PLCC-2.

  • Белый корпус.

  • Индикатор оптический.

  • Бесцветное прозрачное окно.

  • Идеально подходит для подсветки и световодов.

  • Промежуточный отражатель.

  • Широкий угол обзора.

  • Подходит для автоматического размещения оборудования.

  • Подходит для процессов оплавления в паровой фазе, инфракрасного оплавления и пайки волной припоя.

  • Поставляется на ленте и на катушке (лента 8 мм).

  • Сам продукт останется в соответствии с версией, соответствующей требованиям RoHS.

  • Серия 5730 доступна в мягком красном, оранжевом, желтом, зеленом, синий и белый. Благодаря дизайну корпуса светодиод имеет широкий обзор. угол наклона и оптимизированный светоотражатель.Эта особенность делает SMT TOP LED идеальным решением для световодов. Слабый ток требование делает это устройство идеальным для портативного оборудования или любого другого приложение, в котором мощность превыше всего.

  • Автомобильная промышленность: Подсветка приборных панелей и переключателей.

  • Телекоммуникации: индикатор и подсветка в телефоне и факсе

  • Индикатор и подсветка для аудио и видео оборудования.

  • Индикатор и подсветка в офисном и семейном оборудовании.

  • Плоская подсветка ЖК-дисплеев, переключателей и символов.

  • Применение световода.

  • Для общего пользования.


Размер упаковки:

Рекомендуемый паттерн для пайки

Номер детали Материал микросхемы Цвет линз Исходный цвет
YH5730MR02 InGaN желтый диффузный Красный микс


5730 smd led Идеальный пакет продуктов - мы заботимся о ваших товарах и вас

Тип продукта: YH5730MR05
Абсолютные максимальные характеристики (Ta = 25 ° C)
Параметр
Символ
Значение Блок
Прямой ток
Если
60 мА
Обратное напряжение VR 5 В
Рассеиваемая мощность Pd 230 МВт
Диапазон рабочих температур Верх -25 ~ + 80 ° С
Диапазон температур хранения Tstg -30 ~ + 85 ° С

Пиковый импульсный ток

(режим 1/8 f = 1 кГц)

Ifp 80 мА
Электрооптические характеристики (TA = 25 ° C)
Параметр

Тест

Состояние

Символ

Значение Блок
мин. Тип Макс
Цветовая температура Если = 60 мА CCT 1000 1100 К
Прямое напряжение Если = 60 мА Vf 3.0 3,6 В
световой поток
Если = 60 мА
φ 8 10 лм

Угол обзора при 50% IV

Если = 60 мА 1 /2 120 градусов

Доминирующая длина волны

Если = 60 мА
λd 450 452 нм
Обратный ток В = 5 В Ir 5 мкА

Размеры катушки :

Размеры несущей ленты :
Загруженное количество 3000 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
