8P8C: Коннектор 8P8C RJ45 – история и особенности

0 Comments

Содержание

Коннектор 8P8C RJ45 – история и особенности

Отредактировано: 28.06.2021

Разъем RJ45 или 8P8C?

Если вы вообще что-то знаете о компьютерных сетях, вы, несомненно, слышали, что оба термина взаимозаменяемы, когда речь идет о разъемах на концах кабелей Ethernet. Но действительно ли термины взаимозаменяемы, и если нет, то как появилась эта невероятно распространенная практика? Это то, что мы рассмотрим сейчас.

Истоки RJ45

Начнем с RJ45, пожалуй, наиболее широко используемого сегодня термина для обозначения кабелей Ethernet. RJ означает «зарегистрированный разъем», а разъем RJ45 изначально был разработан как часть стандартизованного сетевого интерфейса электросвязи с целью соединения телефонных сетей. Разъемы платформы RJ были разработаны как меньшие и более дешевые заменители старых методов телефонной установки проводных шнуров или громоздких вилок.

С появлением компьютерных сетей для передачи данных был разработан новый, но очень похожий разъем: 8P8C.

 Путаница с 8P8C

8P8C относится к массиву контактов, отсюда и название «Восемь позиций, восемь контактов». В разъемах 8P8C каждый штекер имеет восемь позиций, расположенных на расстоянии примерно 1 мм друг от друга. Затем в эти места вставляются отдельные провода. Существует множество разъемов 8P8C, наиболее распространенным является современный разъем RJ45 Ethernet. В результате близкого сходства термин «RJ45» стал неформальным обозначением любого восьмиконтактного разъема (модульный разъем 8P8C), используемого в компьютерных сетях (Ethernet).

Различия между разъемами 8P8C и RJ45 показаны на следующей схеме:

Разъемы не полностью совместимы друг с другом из-за ключа, используемого в RJ45. Разъемы 8P8C могут подключаться к штекерам RJ45, но обратное подключение невозможно. Однако из-за того, что разъемы очень похожи друг на друга по внешнему виду, отдельные лица, которые перешли от телефонных сетей к компьютерным сетям, начали ошибочно называть разъемы 8P8C без ключа «RJ45», и терминология быстро прижилась.

Следовательно, то, что большая часть промышленности именует разъемами RJ45, на самом деле является модульными разъемами 8P8C.

Сегодня почти все электронное оборудование, использующее разъемы 8P8C, будет содержать документацию на разъемы RJ45, что технически некорректно. Это ошибочное использование терминологии широко распространено в отрасли, и, хотя вряд ли в ближайшее время она изменится, на самом деле нет особых причин для беспокойства; почти все коллективно совершают одну и ту же ошибку, а те, кто в курсе, чаще всего просто используют RJ45, чтобы избежать путаницы или спора.

Пример этого хорошо виден на разъемах Ethernet «RJ45». Есть две распиновки RJ45 (T568A и T568B), и хотя технически они являются разъемами 8P8C, весьма вероятно, что вы услышите, что они строго называются разъемами RJ45, и во всей документации по ним будет использоваться та же терминология. Поэтому для ясности мы будем называть их современными разъемами RJ45.

Теперь упомянутые выше распиновки T568A и T568B определяют расположение восьми отдельных проводов в разъеме. Каждая из этих схем подключения имеет свое цветовое соглашение, и его соблюдение важно для обеспечения электрической совместимости. Со временем T568B стал более популярным. Различия в цветовых обозначениях показаны ниже. Такими разъемами обжимают витую пару и используют в патч-кордах на ее основе.


Заключение

Мало кто знает о важных различиях между RJ45 и 8P8C, но понимание истории этих двух разъемов и того, как они сформировали интерфейс для подключения Ethernet, будет неотъемлемой частью понимания того, как может выглядеть следующая широко распространенная тенденция подключения.

Если стоит выбор, где купить коннекторы для кабеля, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Модульный коннектор 8P8C «RJ45»

1. Вилки 8З8С «RJ45»
2. Розетки 8З8С «RJ45»
3. Распиновки «A» и «B»
4. Типы витой пары
5. Рекомендации
6. Розетки под винт

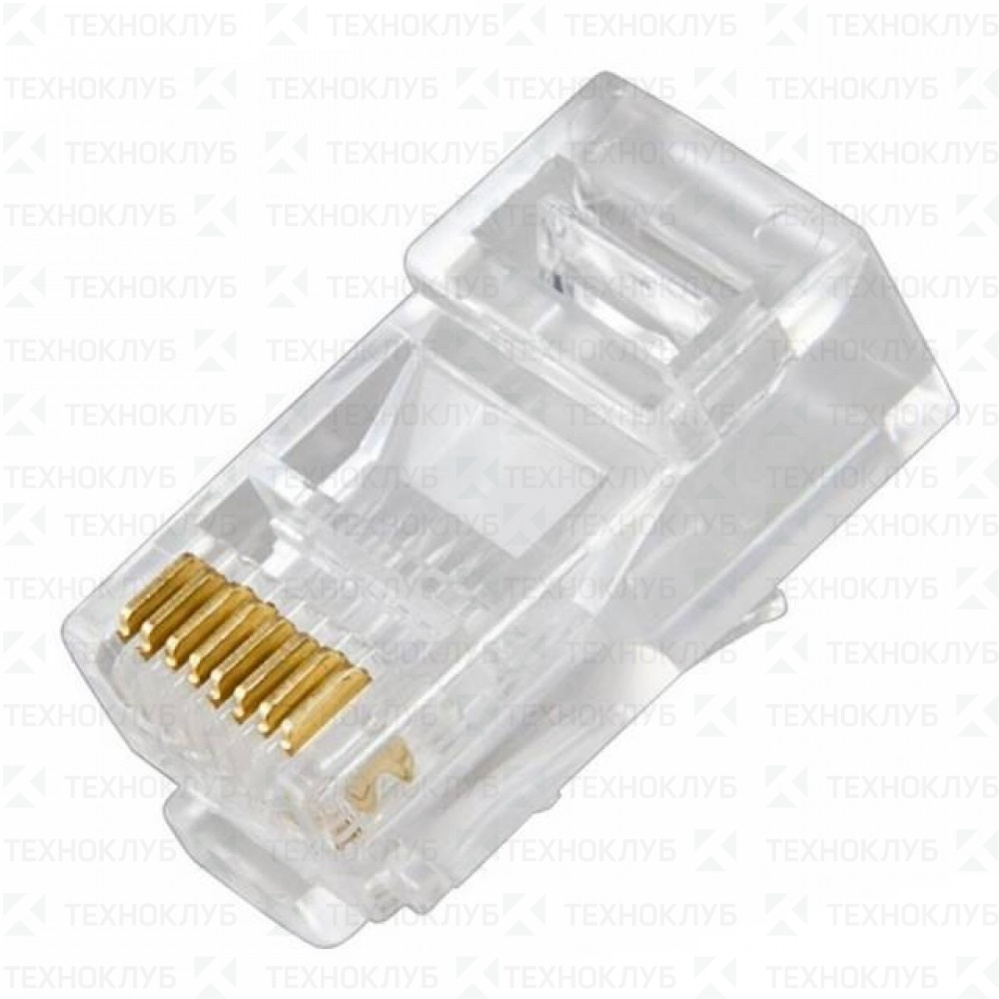

Вилки 8P8C

Модульный соединитель 8P8C по кличке «RJ45» при использовании в сети Ethrnet обжимается согласно стандарта TIA/EIA-568.

Разработано два варианта распиновки — «A» и «B». В России сложилась традиция расключать вилки и розетки исключительно по распиновке «B».

В быту мы сталкиваемся с низкоскоростными сетями − до 100 Мбит/с. Для таких скоростей достаточно четырёх жил. ▼

Из соображений экономии в низкоскоростных сетях обычно применяют 4-жильный кабель.
В таком кабеле всего две пары — оранжевая и синяя. Обратите внимание − пара не зелёная, но расключается она на те пины, которые в классической распиновке отведены под зелёную пару. ▼

Розетки 8P8C

Нумерация контактов на колодках розеток не регламентирована стандартом. Каждый производитель располагает контакты на колодках в произвольном порядке.

Но следует оговориться, что соответствие «номер пина — цвет провода» конечно же стандартное: 1 — бело-оранжевый, 2 — оранжевый и т.д. А вот где на колодке расположен контакт №1, а где №2 — зависит от конкретной модели. Если шпаргалка отклеилась и потерялась, остаётся лишь искать розетку той же самой модели, чтоб узнать, как её расключать.

Чаще всего мне приходилось иметь дело со следующим расположением контактов на патч-колодке. ▼

«A» и «B»

Вполне закономерный вопрос: Для чего разработано два варианта распиновки — A и B?
Ответ: Раньше использовались кабели, обжатые с одного конца  по «A», а со второго — по «B». Это так называемые кроссовер-кабели. Такие кабели требовались для соединения между собой двух иерархически равнозначных элементов сети, например, двух свитчей или двух ПК. В свою очередь соединение подчинённого элемента с вышестоящим (например, ПК с сервером) осуществлялось и осуществляется кабелем, обжатым с обоих сторон одинаково — A-A или B-B.


В современной практике необходимость в кроссовер-кабелях отпала. Все элементы сети соединяются патч-кордами, обжатыми по B-B.

Типы витой пары

Таблица из Википедии

Обозначения для распространённых типов кабелей из витых пар
Общепринятое названиеОбозначение по ISO/IEC 11801Общий экранЭкран для пар
UTPU/UTPнетнет
STP, ScTP, PiMFU/FTPнетфольга
FTP, STP, ScTPF/UTPфольганет
STP, ScTPS/UTPоплётканет
SFTP, S-FTP, STPSF/UTPоплётка, фольганет
FFTPF/FTPфольгафольга
SSTP, SFTP, STP PiMFS/FTPоплёткафольга
SSTP, SFTPSF/FTPоплётка, фольгафольга

Буквенный код перед косой чертой обозначает тип общего экрана для всего кабеля, код после черты обозначает тип индивидуального экранирования для каждой витой пары:
U — Unshielded, без экрана

F — Foil, фольга

S — Braided Screening, оплётка из проволоки (только внешний экран)

TP — Twisted Pair, витая пара

TQ — индивидуальный экран для двух витых пар (на 4 провода) ▼

Рекомендации

Выбор провода

• Витая пара изготавливается в двух модификациях:
— с одножильным (цельным) проводником
— с многожильным проводником

• В случаях, когда кабель подвержен вибрации или частому касанию (например, патч-корд) необходимо использовать многожильный провод. Он более живуч, не подвержен скорому обламыванию жил.

• Встречается кабель не с цельномедными, а с омеднёнными жилами — вот такой брать нельзя.

• При большой протяжённости кабеля, и при необходимости высокой помехоустойчивости используется S/FTP с экраном на каждой паре, и общим закрывающим всё это снаружи. При этом коннекторы лучше брать металлические, или в металлической оболочке RJ-45 FTP.

Выбор коннектора

⚠ Категория коннектора должна соответствовать категории провода!

— Очевидно, что обжимать кабель 6-й категории коннектором более низкой, 5-й категории, по меньшей мере странно — истратив дорогой кабель, мы получим сеть 5-й категории. Да и чисто физически сложно затолкать крупнокалиберные жилы 6-й категории в тонкие пазы коннектора 5-й категории.

— А вот в один паз коннектора 6-й категории можно ненароком загнать аж две тонкие жилы кабеля 5-й категории, и даже не заметить этого.

⚠ Коннекторы должны соответствовать типу провода! ▼

Правильный выбор коннектора под тот или иной тип провода крайне важен. Подходящий коннектор обеспечит максимальное количество точек надёжного контакта и не повредит проводник. ▼

• Сквозные коннекторы EZ-RJ45® производства Platinum Tools® заметно облегчают обжим витой пары. Жилы витой пары не упираются в торец такого коннектора, а выходят наружу, благодаря чему нет необходимости вымерять участок заголения кабеля и подравнивать жилы перед обжимом. После обжима излишки просто срезаются. Есть на AliExpress по цене 800 ₽ за сотню (2017 г.). ▼

• Интересная новинка — самозажимные (Field-Mountable) многоразовые коннекторы  производства BTR и R&M. Не требуют специального инструмента. В продаже для России пока не нашёл. Думаю, цена на  такие коннекторы будет конская.

Сращивание витой пары

Устранение обрыва витой пары в соответствии с техническими требованиями осуществляется либо полной заменой кабеля, либо обжимом концов и соединением их через т.н. «бочку» — проходной соединитель с двумя розетками с обеих сторон. ▼

Но в бытовой практике часто соединяют кабель просто на скрутку. Если уж вы взяли на себя такой грех, то будьте любезны, оставляйте между скрутками зазор по 2 см. во избежание замыкания между жилами. И старайтесь максимально сохранить повив жил (как на картинке). ▼

Розетки

• Иногда розетки комплектуются специальными заглушками для колодок. После того как жилы разложены по ячейкам колодки, этой заглушкой с силой закрывают колодку, тем самым проталкивая жилы между контактами и надёжно их фиксируя. Если же розетка такой заглушкой не укомплектована, для забивания жил применяют специальный инструмент. В домашних условиях за отсутствием «забивалки» нехорошие люди используют шлицевую отвёртку.

Друзья! Не городите «колхоз»! Если нет нормальной забивалки, покупайте розетку с колодками под винт. ▼

• Если пришла пора менять USB-модем на сетевую карту, а USB кабель уже проложен и менять его на витую пару не с руки, вас выручит внешняя сетевая карта USB.

• При монтаже в не слишком комфортных условиях (промышленные, складские, загрязнённые помещения) рекомендуется использовать двойные розетки. Да ещё и с закрывающимися гнёздами. Одно гнездо расключается сразу, второе же остаётся в качестве резерва. Это позволит быстро переключиться на запасное гнездо в аварийной ситуации.

Поделиться новостью в соцсетях

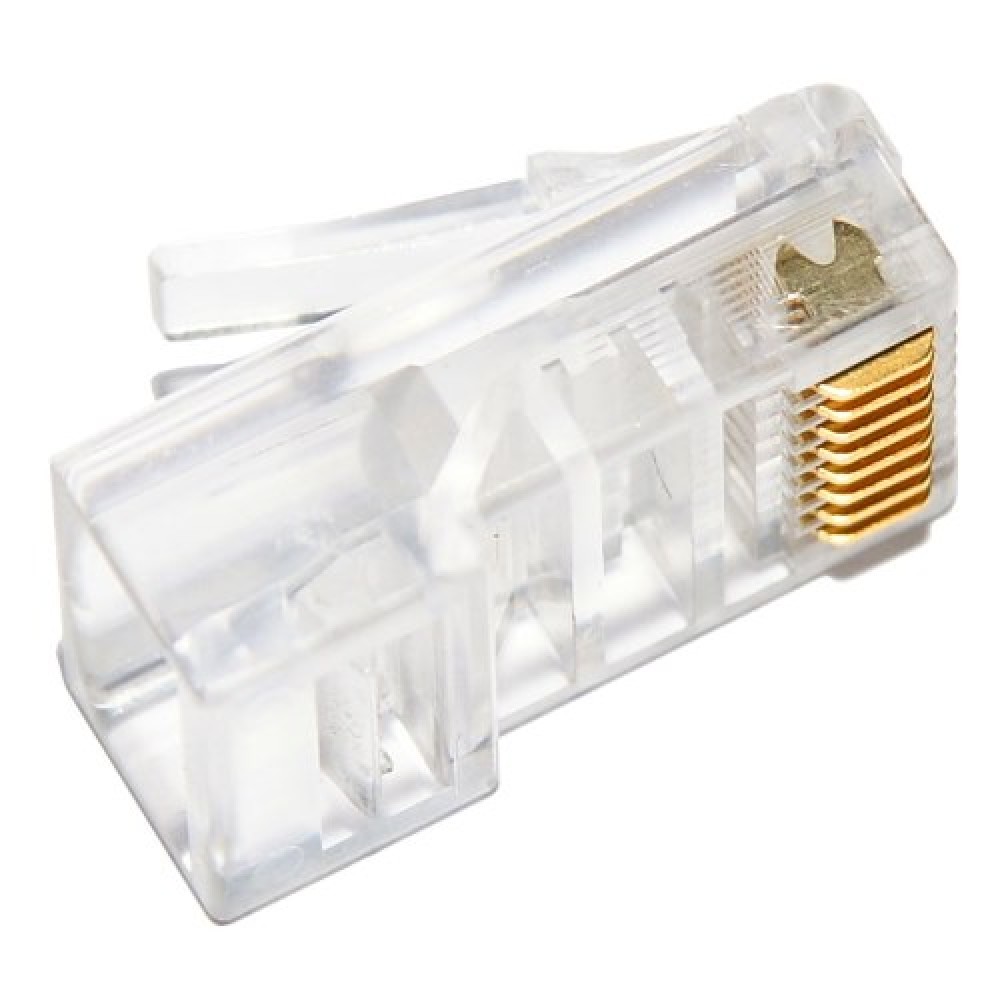

Коннектор RJ-45 (8P8C), Cat.5e, Неэкранированный (50 шт) для Многожильного Кабеля

Коннектор RJ-45 (8P8C), Cat.5e, Неэкранированный (50 шт)


FS.COM коннектор RJ-45 (8P8C) Cat.5e используется на многожильном кабеле Cat.5e. Эти коннекторы RJ-45 (8P8C) изготовлены из ударопрочного прозрачного поликарбоната, чтобы противостоять ежедневному износу, а контакты для оптимальной передачи сигнала.

Детали Продукта

Тип ПродуктаCat7 RJ45 модульная вилкаСовместимостьRJ-45 Male (папа)
Тип КабеляCat5e UTPМакс. Скорость Передачи Данных1000Base-T
СовместимостьМногожильные кабелиУпаковка50шт/Упаковка
Поддерживаемые Калибры Кондуктора24AWGСхема ПодключенияT568A & T568B
Рабочая Температура-10°C – 60°C (-14°F – 140°F)RoHS статус соответсвия Соответствует

Сертификаты качества

Качество и стандарты являются основой FS.COM. Мы стремимся предоставить клиентам выдающиеся, совместимые со стандартами продукты и услуги. FS.COM прошёл проверки много систем качества, как CE, RoHS, FCC, и создал нормированную систему контроля качества на международном уровне и строго выполнил нормированное управление и контроль в течение дизайна, развития, производства, установки и услуги.

  • Этот товар соответствует ISO14001. Эта сертификация предназначена для организаций, которые хотят систематически управлять своими экологическими обязанностями, чтобы способствовать экологической устойчивости.
    Пожалуйста свяжитесь с нами для подробности.
  • Данный продукт соответствует требованиям ISO9001. Эта система действительна для компании, занимающейся разработкой, производством и поставкой оптического оборудования. Пожалуйста, свяжитесь с намидля подробности.
  • Данный продукт не содержит свинца, ртути, кадмия, шестивалентного хрома, полибромированных бифенилов и фталатов. Пожалуйста, свяжитесь с намидля подробности.

Ошибка на странице. Старая ссылка

  • Главная
  • О компании
  • Витая пара
    • Cabletech
      • кабель UTP 2 пары
      • кабель UTP 4 пары
      • кабель UTP 6 категории
      • кабель FTP 4 пары
      • кабель CCA UTP2
    • Ecoline
      • BC-UTP 2 pr
      • BC UTP 4 pr
      • BC-UTP 4pr st
      • BC-UTP 4 cat 6
      • BC FTP 4 pr
      • CCA UTP 2 pr
      • CCA UTP 4 pr
      • CCA FTP 4 pr
    • Андижанкабель
      • Внутренний
        • КСВПВ-5е 4 пары
        • КСВПВ-5е 10 пар
        • КСВПВэ-5е 10 пар
        • КСВПВ-5е 16 пар
        • КСВПВэ-5е 16 пар
        • КСВПВ-5е 25 пар
        • КСВПВэ-5е 25 пар
      • Внешний
        • КСВПП-5е 4 пары
        • КСВППэ-5е 4 пары
        • КСВППэТ-5е 4 pr с тросом
        • КСВПП-5е 10 пар
        • КСВППэ-5е 10 пар
        • КСВПП-5е 16 пар
        • КСВППэ-5е 16 пар
        • КСВПП-5е 25 пар
        • КСВППэ-5е 25 пар
    • Инструкции
  • Коаксиал
  • На складе
  • Фабрики
    • Domaxtech
  • Вопросы и ответы
  • Сертификат
    • Сертификат
    • Тесты кабеля
  • Контакты
  • Цены
  • Доставка
Старница которую Вы запрашиваете отсутствует или переименована.
ГЛАВНАЯ

Карта сайта

-A-
AK_spisok
-B-
-C-
CKC-01
Cabletech_RG-6U_48
Cabletech_SAT50
Cabletech_SAT703
Coaxial_RG_SAT
Coaxial_cable
cabletech
cabletech_6cat
cabletech_ftp
cabletech_rg6u_32
cabletech_utp2
cabletech_utp2
cabletech_utp4
cca_ecoline_ftp4
cca_ecoline_utp2
cca_ecoline_utp4
china
command
company
contacts
container
cramp
cu_ecoline_ftp4
cu_ecoline_utp2
cu_ecoline_utp4
cu_ecoline_utp_6
cu_ecoline_utp_s
-D-
DDD_index
dostavka
-E-
Ecoline_new_01
Ecoline_new_02
Ecoline_new_03
Ecoline_new_04
-F-
-G-
-H-
-I-
index
index_old
indoor_cable_KSVPV
instruction
-J-
-K-
KSVPP-5e_ftp_4_outdoor_tros
KSVPP_ftp_10
KSVPP_ftp_16
KSVPP_ftp_25
KSVPP_ftp_4
KSVPP_utp_10_outdoor
KSVPP_utp_16_outdoor
KSVPP_utp_25_outdoor
KSVPP_utp_4_outdoor
KSVPV-5e-utp_2
KSVPV-5e-utp_4
KSVPV-5e_ftp_10
KSVPV-5e_ftp_10
KSVPV-5e_ftp_16
KSVPV-5e_ftp_25
KSVPV-5e_utp_10
KSVPV-5e_utp_16
KSVPV-5e_utp_25
kpp_sale
kpp_zapros
kpp_zapros_main
-L-
-M-
message_ok
-N-
na_sklade
-O-
outdoor_cable_KSVPP
-P-
price
price_Cabletech
price_Ecoline
price
-Q-
questions
-R-
RG6U/48 Coaxial cable
rek-00
rek-01
rek-02
rek-03
rek-04
rek-05
reklam_mail
-S-
SAMARA_cable_KSVPV_KSVPP
SAT50_VipLine
SAT703
SAT703B_VipLine
SATELL_RG-6U/32
sat50
sat703_test
sertificate
sip2
sip4
skidka-na-kabel
-T-
TOTEN
TPPepZ-100
TPPepZ-50
test
-U-
utp4_24
utp4_all_cable
-V-
vitaya_para_Cabletech
vrabote
-W-
-X-
-Y-
-Z-
zapros
zapros
info@verkkon. net
+7.812.716.33.38 RG-6U   SAT-50   SAT703   UTP4   FTP4   UTP4CCA   КСВПВ   КСВПП   КСВППэ   КСВПВэ
Цена всегда меняется и мы готовы предложить именно для ВАС лучшее решение. Звоните
ПАРТНЕРЫ

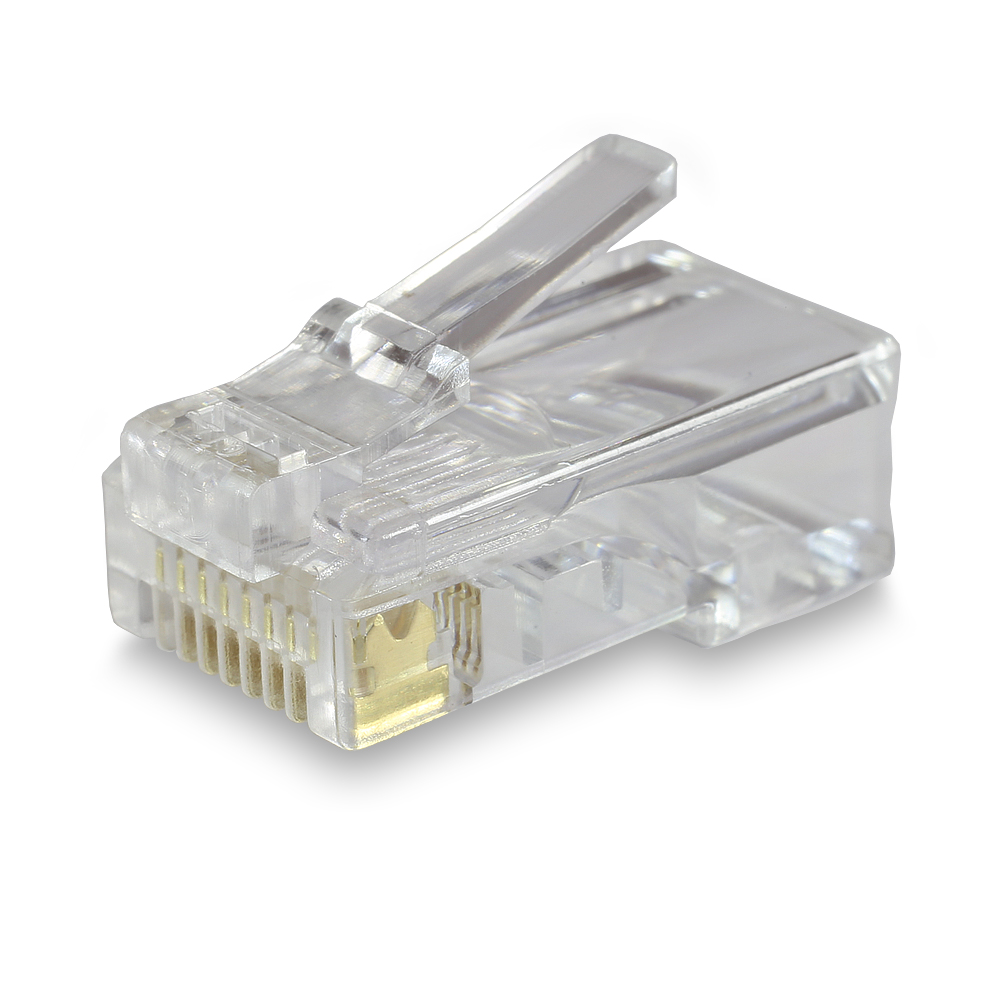

Amazon.com: Модульный разъем RJ45 8P8C для круглого кабеля

Цена: 11 долларов.19 + Без залога за импорт и $ 15,12 за доставку в Российскую Федерацию Подробности
  • 8-позиционный 8-контактный модульный штекер
  • Количество: 100
  • Для многожильных или одножильных проводов с круглым кабелем
  • Контакты из фосфористой бронзы, покрытые 6 микродюймов золота
  • Сверхпрочный соединитель из поликарбоната с классом воспламеняемости UL 94V-2

8p8c Модульный штекер для одножильного или многожильного кабеля, 50u позолоченный 50 шт.

/ Пакет

8p8c Модульный штекер для одножильного или многожильного кабеля, 50u позолоченный, 50 шт. / Пакет

PI Manufacturing производит эти модульные разъемы для ваших сетевых потребностей и предпочтений.Эти модульные вилки имеют 8 позиций и 8 контактов, которые являются стандартными для разъемов RJ-45 и поставляются в упаковках по 50 штук. Эти вилки также имеют круглые кабельные вводы, а эти конкретные контакты позолочены для оптимальной проводимости. Они принимают и подключаются к одножильным или многожильным проводам. Используя эти штекеры, вы поймете, что то, что мы предлагаем, изменит вашу сетевую систему. Характеристики
  • Разъем RJ-45 8P8C
  • Круглый кабельный ввод
  • Подключается к одножильному или многопроволочному проводу
  • В пакете 50 штук
  • Золотые контакты

Технические характеристики:

  • Корпус: термопласт, UL94V-0, GE141
  • Контакт: позолота (50 микродюймов)) над контактами из никелированной фосфористой бронзы
  • Обработка контактов: от 3u до 5u дюймов
  • Номинальный ток: 1,5 А
  • Номинальное напряжение: 125 В переменного тока
  • Сопротивление изоляции: 100 МОм
  • Выдерживаемое напряжение диэлектрика: AC1000V50Hz-60HA / min
  • Внесены в список UL и CSA
  • Соответствует правилам FCC

Сопутствующие детали

108CC 50G 0 Cat6 / 6a одножильный / многожильный
круглый / плоский
09 круглый Cat6a сплошной
09 круглый 9010 плоский
(полностью экранированный разъем
)
Деталь Покрытие Сеть Тип провода Калибр провода Компоненты Зубцы
8P8C-50 3µ
09 плоские
09 плоские 24-26AWG		 одиночный 2
8P8C-RD-50G 50μ Cat5e многожильный
круглый		 24-26AWG одинарный 2
RD 3μ Cat5e многожильный
круглый		 24-26AWG одинарный 2
8P8C-50-SHIELD 3μ Cat5e многожильный 900-2

09 круглый

09 многожильный

 2
8P8C-50-NET 15μ Cat5e одножильный / многопроволочный
круглый / плоский		 24-2 6AWG одиночный 3
8P8C-50G-NET 50μ Cat5e одинарный / многожильный
круглый / плоский		 24-26AWG одиночный 3
50μ Cat6 / 6a одножильный / многожильный
круглый / плоский		 24-26AWG одинарный 3
8P8C-C6-NET-50 50μ 24-26AWG 2 3
8P8C-C6-50G-SH 50μ Cat6 одножильный / многожильный
круглый / плоский
(полностью экранированный разъем
)		 24-26AWG одиночный 3
8P8C-C6-NET-50S 50μ Cat6 одножильный / многожильный
круглый / плоский
(полностью экранированный разъем
)		 24-26AW 9001 0 2 3
8P8C-C6A-50G 50μ Cat6a многожильный
круглый		 24-26AWG 3 3
8108C-
8P108C-9 50μ Cat6a многожильный
круглый
(полностью экранированный разъем
)		 24-26AWG 3 3
8P8C-C6A-50G2SH 50μ сплошной
23-24AWG (провод 1. 2 мм) 2 3
8P8C-C6A-50G3SH 50μ Cat6a одножильный / многожильный
круглый / плоский
(полностью экранированный разъем
)		 23-24AWG (провод макс) 2 3
8P8C-C6A-50G4SH 50μ Cat6a одножильный / многожильный
круглый / плоский
(полностью экранированный разъем
)		 23-24AWG (провод 1,6 мм макс. ) 2 3
