9013 транзистор: S9013 транзистор характеристики, datasheet, аналоги, цоколевка

Справочная информация о аналогах транзистора 9013

А все дело в том что платка ESP8266 мощная внутри, но слабенькая снаружи. Максимальный ток с пина или на пин: 12 мА (0,012А), рекомендуемый 6мА (0,006А)”
Маловато будет! Выручит нас один из самых распространённых транзисторов 2N2222 (MMBT2222)

Биполярный транзистор S9013 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: S9013

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.3 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 40 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 25 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 0.5 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 150 MHz
• Статический коэффициент передачи тока (hfe): 120
• Корпус транзистора: SOT23

Транзисторы SS9011(S9011) D,SS9011(S9011) E,

SS9011(S9011) F, SS9011(S9011) G, SS9011(S9011) H, SS9011(S9011) I.

Т ранзисторы SS9011(S9011) — кремниевые, высокочастотные усилительные, структуры — n-p-n.

Корпус пластиковый, SOT-23 и TO-92. Маркировка у транзисторов с корпусом TO-92 буквенно — цифровая (S9011), у транзисторов с корпусом SOT-23 — код IT сверху .

Коллективный разум.

Добавлено пользователями:  2n4401 – ближайший аналог

дата записи: 2016-03-23 09:09:13

  c945 – ближайший аналог

дата записи: 2017-02-03 09:21:28

9013 Datasheet (PDF)

0.1. ss9013.pdf Size:40K _fairchild_semi

SS90131W Output Amplifier of Potable Radios in Class B Push-pull Operation. High total power dissipation. (PT=625mW) High Collector Current. (IC=500mA) Complementary to SS9012 Excellent hFE linearity.TO-9211. Emitter 2. Base 3. CollectorNPN Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Ratings UnitsVCB

0.2. ss9013.pdf Size:53K _samsung

SS9013 NPN EPITAXIAL SILICON TRANSISTOR1W OUTPUT AMPLIFIER OF POTABLETO-92RADIOS IN CLASSB PUSH-PULL OPERATION.

High total power dissipation. (PT=625mW) High Collector Current. (IC=500mA) Complementary to SS9012 Excelent hFE linearity.ABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitVCollector-Base Voltage VCBO 40VCollector-Emitter Vo

 0.3. mms9013-l.pdf Size:201K _mcc

MCCTM Micro Commercial Components20736 Marilla Street ChatsworthMMS9013-LMicro Commercial ComponentsCA 91311Phone: (818) 701-4933MMS9013-HFax: (818) 701-4939Features SOT-23 Plastic-Encapsulate TransistorsNPN Silicon Capable of 0.3Watts(Tamb=25OC) of Power Dissipation. Collector-current 0.5APlastic-Encapsulate Collector-base Voltage 40V Operating

0.4. s9013h s9013g s9013i.pdf Size:192K _mcc

MCCS9013-GTM Micro Commercial Components20736 Marilla Street Chatsworth S9013-HMicro Commercial ComponentsCA 91311S9013-IPhone: (818) 701-4933Fax: (818) 701-4939Features TO-92 Plastic-Encapsulate Transistors Capable of 0.625Watts(Tamb=25OC) of Power Dissipation.NPN Silicon Collector-current 0.

5A Collector-base Voltage 40VTransistors Operating and

 0.5. mms9013-h.pdf Size:201K _mcc

MCCTM Micro Commercial Components20736 Marilla Street ChatsworthMMS9013-LMicro Commercial ComponentsCA 91311Phone: (818) 701-4933MMS9013-HFax: (818) 701-4939Features SOT-23 Plastic-Encapsulate TransistorsNPN Silicon Capable of 0.3Watts(Tamb=25OC) of Power Dissipation. Collector-current 0.5APlastic-Encapsulate Collector-base Voltage 40V Operating

0.6. mmbt9013.pdf Size:144K _utc

UNISONIC TECHNOLOGIES CO., LTD MMBT9013 NPN SILICON TRANSISTOR 1W OUTPUT AMPLIFIER OF POTABLE RADIOS IN CLASS B PUSH-PULL OPERATION FEATURES *High total Power Dissipation. (625mW) *High Collector Current. (500mA) *Excellent hFE linearity. *Complementary to UTC MMBT9012 ORDERING INFORMATION Ordering Number Pin Assignment Package Packing Normal Lead Free Halogen Fre

0.7. 9013.pdf Size:88K _utc

UNISONIC TECHNOLOGIES CO., LTD 9013 NPN EPITAXIAL SILICON TRANSISTOR 1W OUTPUT AMPLIFIER OF POTABLE RADIOS IN CLASS B PUSH-PULL OPERATION 1 FEATURES * High total power dissipation. (625mW) * High collector current. (500mA) * Excellent hFE linearity. TO-92* Complementary to UTC 9012 ORDERING INFORMATION Ordering Number Pin Assignment Package PackingNormal Lead Fr

0.8. sts9013.pdf Size:197K _auk

STS9013NPN Silicon TransistorDescriptions PIN Connection General purpose application. C Switching application. BFeatures Excellent hFE linearity. E Complementary pair with STS9012 TO-92 Ordering Information Type NO. Marking Package Code STS9013 STS9013 TO-92 Absolute maximum ratings (Ta=25C) Characteristic Symbol Ratings UnitCollector-B

0.9. s9013t.pdf Size:95K _secos

S9013TNPN Epitaxial Silicon TransistorRoHS Compliant ProductTO-92A suffix of “-C” specifies halogen & lead-free4.550.2 3.50.2 FEATURE Power dissipation PCM : 0.625 W Tamb=25 C Collector currentCM: 0.5 A I0.43+0.080.07 Collector-base voltage46+0.10. 0.1 V(BR)CBO : 40 V (1.27 Typ.) Operating and storage junction temperature range 1: Emitter+0.2

0.10. s9013. pdf Size:343K _secos

0.11. s9013w.pdf Size:54K _secos

S9013W 0.5A , 40V NPN Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free FEATURES SOT-323 High Collector Current Excellent HFE Linearity AL33CLASSIFICATION OF hFE Top View C B11 2Product-Rank S9013W-L S9013W-H S9013W-J 2K ERange 120~200 200~350 300~400 DMarking Code J3

0.12. 9013.pdf Size:76K _wingshing

NPN SILICON TRANSISTOR9013TO 92 FEATURES1.EMITTER Power dissipation 2.BASE PCM : 0.625 W Tamb=253.COLLECTOR Collector current ICM : 0.5 A 1 2 3 Collector-base voltage — V(BR)CBO : 45 V ELECTRICAL CHARACTERISTICS Tamb=25 unless

0.13. cmbt9013.pdf Size:131K _cdil

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN SILICON PLANAR TRANSISTOR CMBT 9013PIN CONFIGURATION (NPN)SOT-231 = BASE2 = EMITTER3 = COLLECTOR3MARKING: AS BELOW12ABSOLUTE MAXIMUM RATINGSDESCRIPTION SYMBOL VALUE UNITCollector -Base Voltage VCBO 35 VCollector -Emitter Voltage VCEO 30 VEmitter Base Voltage VEBO 5. 0 VC

0.14. cd9013.pdf Size:94K _cdil

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyNPN SILICON PLANAR TRANSISTOR CD9013TO-92Plastic PackageCBEGeneral Purpose Audio Amplifier ApplicationsABSOLUTE MAXIMUM RATINGS (Ta=25C Unless Otherwise Specified)DESCRIPTION SYMBOL VALUE UNITSVCEOCollector Emitter Voltage 30 VVCBOCollector Base Voltage 40 VVEBOEmitter Base

0.15. tp9013nnd03.pdf Size:305K _jiangsu

JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO.,LTD WBFBP-03B Plastic-Encapsulate Transistors TP9013NND03 TRANSISTOR DESCRIPTION C NPN Epitaxial Silicon Transistor WBFBP-03B (1.21.20.5) TOP unit: mm FEATURES High Collector Current. (IC=500mA) Complementary to TP9012NND03 B E 1. BASE Excellent hFE linearity. C 2. EMITTER C 3. COLLECTOR APPLICATIO

0.16. 9013s.pdf Size:1012K _jiangsu

JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD TO-92 Plastic-Encapsulate Transistors 9013S TRANSISTOR (NPN) TO-92 FEATURES Complementary to 9012S 1.

EMITTER Excellent hFE linearity 2. COLLECTOR MAXIMUM RATINGS (Ta=25 unless otherwise noted) 3. BASESymbol Parameter Value Units VCBO Collector-Base Voltage 40 V VCEO Collector-Emitter Voltage 25 V VEBO

0.17. ktc9013sc.pdf Size:350K _kec

SEMICONDUCTOR KTC9013SCTECHNICAL DATA EPITAXIAL PLANAR NPN TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EL B LFEATURESExcellent hFE Linearity.Complementary to KTC9012SC.DIM MILLIMETERS_+A 2.90 0.123B 1.30+0.20/-0.15C 1.30 MAX1D 0.40+0.15/-0.05E 2.40+0.30/-0.20G 1.90MAXIMUM RATING (Ta=25)J 0.10K 0.00 ~ 0.10CHARACTERISTIC SYMBO

0.18. ktc9013.pdf Size:46K _kec

SEMICONDUCTOR KTC9013TECHNICAL DATA EPITAXIAL PLANAR NPN TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.B CFEATURESExcellent hFE Linearity.Complementary to KTC9012.N DIM MILLIMETERSA 4.70 MAXEKB 4.80 MAXGC 3.70 MAXDD 0.45E 1.00MAXIMUM RATING (Ta=25)F 1.27G 0.85CHARACTERISTIC SYMBOL RATING UNITH 0.45_HJ 14.00 + 0.50VCBOCol

0. 19. ktc9013s.pdf Size:395K _kec

SEMICONDUCTOR KTC9013STECHNICAL DATA EPITAXIAL PLANAR NPN TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EL B LFEATURESDIM MILLIMETERSExcellent hFE Linearity._A 2.93 0.20+B 1.30+0.20/-0.15Complementary to KTC9012S.C 1.30 MAX23 D 0.45+0.15/-0.05E 2.40+0.30/-0.201G 1.90H 0.95J 0.13+0.10/-0.05K 0.00 ~ 0.10MAXIMUM RATING (Ta=25 )L 0.55P

0.20. 2sc9013.pdf Size:84K _usha

Transistors2SC9013Downloaded from Elcodis.com electronic components distributor Downloaded from Elcodis.com electronic components distributor

0.21. s9013.pdf Size:587K _htsemi

S901 3TRANSISTOR(NPN) SOT-23 FEATURES 1. BASE Complementary to S9012 2. EMITTER Excellent hFE linearity 3. COLLECTOR MARKING: J3 MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO 40 VCollector-Base Voltage VCEO 25 VCollector-Emitter Voltage VEBO Emitter-Base Voltage 5 VIC Collector Current -Continuous 500 mA PC Collector Power

0. 22. s9013w.pdf Size:431K _htsemi

S901 3WTRANSISTOR(NPN)SOT323 FEATURES High Collector Current Excellent HFE Linearity MAXIMUM RATINGS (Ta=25 unless otherwise noted) Symbol Parameter Value Unit 1. BASE V Collector-Base Voltage 40 V CBO2. EMITTER V Collector-Emitter Voltage 25 V CEO3. COLLECTOR V Emitter-Base Voltage 5 V EBOIC Collector Current 500 mA P Collector Power Dissipatio

0.23. s9013.pdf Size:240K _gsme

Guilin Strong Micro-Electronics Co.,Ltd.Guilin Strong Micro-Electronics Co.,Ltd.Guilin Strong Micro-Electronics Co.,Ltd.GM9013FEATURESFEATURES FEATURESExcellent HFE Linearity HFE hFE(2)=25(Min.) at VCE=6V,Ic=400mA.Complementary to GM9012 GM9012 MAXIMUM RATINGS (Ta=25 )MAXIMUM RATIN

0.24. s9013 sot-23.pdf Size:167K _lge

S9013 SOT-23 Transistor(NPN)SOT-231. BASE 2. EMITTER 3. COLLECTOR Features Complementary to S9012 Excellent hFE linearity MARKING: J3 Dimensions in inches and (millimeters)MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO 40 VCollector-Base Voltage VCEO 25 VCollector-Emitter Voltage VEBO Emitter-Base Voltage 5 VIC Collector

0. 25. s9013 to-92.pdf Size:158K _lge

S9013 Transistor(NPN)TO-92 1. EMITTER 2. BASE 3. COLLECTOR Features Complementary to S9012 Excellent hFE linearity MAXIMUM RATINGS TA=25 unless otherwise noted Symbol Parameter Value UnitsVCBO Collector-Base Voltage 40 V VCEO Collector-Emitter Voltage 25 V VEBO 5 VEmitter-Base Voltage IC Collector Current -Continuous 500 mA Dimensions in inches and (milli

0.26. s9013lt1.pdf Size:125K _wietron

S9013LT13P b Lead(Pb)-Free12SOT-23ValueVCEO20405.0500S9013PLT1=13P S9013QLT1=13Q S9013RLT1=13R S9013SLT1=13S0.12040100100u0.15350.15 u4.01/2 28-Apr-2011WEITRONhttp://www.weitron.com.twS9013LT1ELECTRICAL CHARACTERISTICS (TA=25 C unless otherwise noted) (Countinued)Characteristics Symbol Max UnitMinON CHARACTERISTICSDC Current Gainh

0.27. 9013plt1 9013qlt1 9013rlt1 9013slt1.pdf Size:276K _willas

FM120-M WILLASTHRU9013xLT1General Purpose TransistorsFM1200-M 1.0A SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS -20V- 200VSOD-123 PACKAGE Pb Free ProductNPN Silicon Package outlineFeatures Batch process design, excellent power dissipation offersFEATURE better reverse leakage current and thermal resistance. SOD-123HWe declare that the material of product complianc

0.28. s9013.pdf Size:407K _shenzhen

Shenzhen Tuofeng Semiconductor Technology Co., Ltd TO-92 Plastic-Encapsulate Transistors S9013 TRANSISTOR (NPN) TO-92 FEATURE Complementary to S9012 1. EMITTER Excellent hFE linearity 2. BASE MAXIMUM RATINGS TA=25 unless otherwise noted 3. COLLECTOR Symbol Parameter Value Units VCBO Collector-Base Voltage 40 V VCEO Collector-Emitter Voltage 25 V VEBO Emi

0.29. s9013lt1.pdf Size:359K _shenzhen

Shenzhen Tuofeng Semiconductor Technology Co., Ltd SOT-23 Plastic-Encapsulate Transistors SOT-23 S9013LT1 TRANSISTOR (NPN) 1. BASE FEATURES 2. EMITTER 3. COLLECTOR Complementary to S9012 Excellent hFE linearity MARKING: J3 MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO 40 VCollector-Base Voltage VCEO 25 VCollector-Emitter

0.30. btc9013a3.pdf Size:319K _cystek

Spec. No. : C203A3 Issued Date : 2014.02.17 CYStech Electronics Corp. Revised Date : 2014.02.24 Page No. : 1/8 General Purpose NPN Epitaxial Planar Transistor BTC9013A3Description The BTC9013A3 is designed for using in driver stage of AF amplifier and general purpose switching application. High current , I = 0.6A C Low V , V = 50mV(typ.) at I /I = 100mA/10mA,

0.31. s9013.pdf Size:256K _can-sheng

TO-92 Plastic-Encapsulate TransistorsTO-92 Plastic-Encapsulate TransistorsTO-92 Plastic-Encapsulate TransistorsTO-92 Plastic-Encapsulate TransistorsFEATURESFEATURESFEATURES zFEATURESTO-92Complementary to S9012 zExcellent hFE linearity1.EMITTERMAXIMUM RATINGSMAXIMUM RATINGSMAXIMUM RATINGS (TA=25 unless otherwise noted)MAXIMUM RATINGS2.BASESymbol Parameter Val

0.32. s9013 sot-23.pdf Size:260K _can-sheng

ShenZhen CanSheng Industry Development Co.,Ltd. www.szcansheng.com SOT-23 Plastic-Encapsulate Transistors S9013 TRANSISTOR (NPN) FEATURES Complimentary to S9012 Collector current_Ic=0.5A MARKING:J3 MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value Units

0. 33. 9013m.pdf Size:817K _blue-rocket-elect

9013M(3DG9013M) Rev.C Feb.-2015 DATA SHEET / Descriptions SOT-23 NPN Silicon NPN transistor in a SOT-23 Plastic Package. / Features P ,h , 9012M(BR3CG9012M)C FEHigh PC and hFE, excellent hFE linearity, complementary pair with 9012M(BR3CG9012M). / Applications

0.34. l9013.pdf Size:147K _lrc

LESHAN RADIO COMPANY, LTD.NPN Epitaxial Silicon L9013Transistor1W Output Amplifier of Potable Radios in Class B Push-pull Operation. High total power dissipation. (PT=625mW) High Collector Current. (IC=500mA) Complementary to L9012 Excellent hFE linearity.TO-9211. Emitter 2. Base 3. CollectorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol

0.35. l9013slt1g.pdf Size:153K _lrc

LESHAN RADIO COMPANY, LTD.General Purpose TransistorsNPN SiliconL9013PLT1GFEATUREWe declare that the material of product compliance with RoHS requirements. SeriesS- Prefix for Automotive and Other Applications Requiring Unique Site S-L9013PLT1Gand Control Change Requirements; AEC-Q101 Qualified and PPAP Capable. SeriesDEVICE MARKING AND ORDERING INFORMATIONDevice Marking

0.36. l9013qlt1g.pdf Size:151K _lrc

LESHAN RADIO COMPANY, LTD.General Purpose TransistorsNPN SiliconFEATUREL9013PLT1GWe declare that the material of product compliance with RoHS requirements. SeriesS- Prefix for Automotive and Other Applications Requiring Unique Siteand Control Change Requirements; AEC-Q101 Qualified and PPAP Capable.S-L9013PLT1G SeriesDEVICE MARKING AND ORDERING INFORMATIONDevice Marking

0.37. l9013rlt1g.pdf Size:151K _lrc

LESHAN RADIO COMPANY, LTD.General Purpose TransistorsNPN SiliconL9013PLT1GFEATUREWe declare that the material of product compliance with RoHS requirements. SeriesS- Prefix for Automotive and Other Applications Requiring Unique Siteand Control Change Requirements; AEC-Q101 Qualified and PPAP Capable.S-L9013PLT1G SeriesDEVICE MARKING AND ORDERING INFORMATIONDevice Marking Sh

0.38. l9013plt1g.pdf Size:155K _lrc

LESHAN RADIO COMPANY, LTD. General Purpose TransistorsNPN SiliconL9013PLT1GFEATUREWe declare that the material of product compliance with RoHS requirements. SeriesS- Prefix for Automotive and Other Applications Requiring Unique Siteand Control Change Requirements; AEC-Q101 Qualified and PPAP Capable.S-L9013PLT1G SeriesDEVICE MARKING AND ORDERING INFORMATIONDevice Marking

0.39. h9013.pdf Size:67K _shantou-huashan

N P N S I L I C O N T R A N S I S T O R Shantou Huashan Electronic Devices Co.,Ltd. H9013 1W OUTPUT AMPLIFIER OF POTABLE RADIOS IN CLASS B PUSH-PULL OPERATION. ABSOLUTE MAXIMUM RATINGSTa=25 TO-92 TstgStorage Temperature -55~150 TjJunction Temperature150 PCCollector D

0.40. ftc9013s.pdf Size:96K _first_silicon

SEMICONDUCTORFTC9013STECHNICAL DATAXGeneral Purpose TransistorsNPN SiliconFEATURE3We declare that the material of product compliance with RoHS requirements.2ORDERING INFORMATION1DevicePackageShippingSOT-23FTC9013SX SOT 23 FTC9013SX10000/Tape&ReelSOT-233COLLECTORMAXIMUM RATINGS1Rating Symbol Value UnitBASECollector-Emitter Voltage VCEO 20

0. 41. kst9013.pdf Size:987K _kexin

SMD Type TransistICsSMD Type orSMD TypeNPN TransistorsKST9013SOT-23Unit: mm+0.12.9-0.1+0.10.4 -0.13FeaturesExcellent hFE linearityCollector Current :IC=0.5A1 2+0.10.95-0.1 0.1+0.05-0.011.9+0.1-0.11.Base2.Emitter3.collectorAbsolute Maximum Ratings Ta = 25Parameter Symbol Rating UnitCollector – Base Voltage VCBO 40 VCollector – Emitter Voltage

0.42. kst9013c.pdf Size:388K _kexin

SMD Type ICSMD Type TransistorsSMD TypeNPN TransistorsKST9013CSOT-23Unit: mm2.9+0.1-0.1+0.10.4-0.13FeaturesExcellent hFE linearityCollector Current :IC=0.5A12+0.1+0.050.95-0.1 0.1 -0.01+0.11.9 -0.11.Base2.Emitter3.collectorAbsolute Maximum Ratings Ta = 25Parameter Symbol Rating UnitCollector – Base Voltage VCBO 40 VCollector – Emitter Voltag

0.43. cht9013gp.pdf Size:181K _chenmko

CHENMKO ENTERPRISE CO.,LTDCHT9013GPSURFACE MOUNT NPN Silicon TransistorVOLTAGE 25Volts CURRENT 0.5 AmpereAPPLICATION* Telephony and proferssional communction equipment. * Other switching applications.SOT-23FEATURE* Surface mount package. (SOT-23)* Suitable for high packing density.(1)CONSTRUCTION(3)*NPN Silicon Transistor(2)MARKING* HFE(L):J3( ) ( ).055 1.

0.44. dmbt9013.pdf Size:144K _dc_components

DC COMPONENTS CO., LTD.DMBT9013DISCRETE SEMICONDUCTORSRTECHNICAL SPECIFICATIONS OF NPN EPITAXIAL PLANAR TRANSISTORDescriptionDesigned for low frequency amplifier applications.SOT-23.020(0.50)Pinning.012(0.30)1 = Base 2 = Emitter 33 = Collector .063(1.60) .108(0.65).055(1.40) .089(0.25)1 2Absolute Maximum Ratings(TA=25oC).045(1.15).034(0.85).091(2.30)Cha

0.45. 3dg9013.pdf Size:222K _foshan

9013(3DG9013) NPN /SILICON NPN TRANSISTOR : Purpose: Amplifier of portable radios in class B push-pull operation. 😛 I , h , 9012(3CG9012) C C FEFeatures: High P and I , excellent h linearity, complementary pair with 9012(3CG9012). C C FE/Absolute maximum ratings(Ta=25)

0.46. pt23t9013.pdf Size:125K _prisemi

PT23T9013 Transistor Feature 3 – Collector 1 – Base This device is Pb-Free, Halogen Free/BFR Free and RoHS compliant. 2 – Emitter Mechanical Characteristics Lead finish:100% matte Sn(Tin) Mounting position: Any Qualified max reflow temperature:260 Device meets MSL 1 requirements Pure tin plating: 7 ~ 17 um Pin flatness:3mil Structu

0.47. mmbt9013lt1.pdf Size:138K _wej

RoHS MMBT9013LT1NPN EPITAXIAL SILICON TRANSISTOR SOT-2331W OUTPUT AMPLIFIER OF PORTABLE1RADIOS IN CLASSB PUSH-PULL OPERATION21.1.BASE Complement to 90122.EMITTER Collector Current :Ic=500mA2.43.COLLECTOR1.3 High Total Power Dissipation Pc=225mW Unit:mmoABSOLUTE MAXIMUM RATINGS (Ta=25 C)Symbol Rating UnitCharacteristicCollector-Base Voltage VCBO 40

0.48. s9013.pdf Size:195K _inchange_semiconductor

isc Silicon NPN Power Transistor S9013DESCRIPTIONExcellent hFE linearityComplement to PNP Type S9012Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPower amplifier applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Voltage 40 VCBOV Collector-Emitter Voltage 25 VCEOV Emitter

A928A-Search —–> KSA928A

Наименование:	A928A
Производитель:	Fairchild Semiconductor
Скачать даташит (datasheet):
Описание:	Search —–> KSA928A
Другие, ссылающиеся на этот файл:	A928A

Классификация по hFE

Транзисторы серии S9013 делятся на несколько групп по коэффициенту усиления. Транзистор S9013D имеет коэффициент усиления в диапазоне от 64 до 91, S9013E — в диапазоне от 78 до 112, S9013F — в диапазоне от 96 до 135, S9013G — в диапазоне от 112 до 166, S9013H — в диапазоне от 144 до 202, S9013I — в диапазоне от 190 до 300.

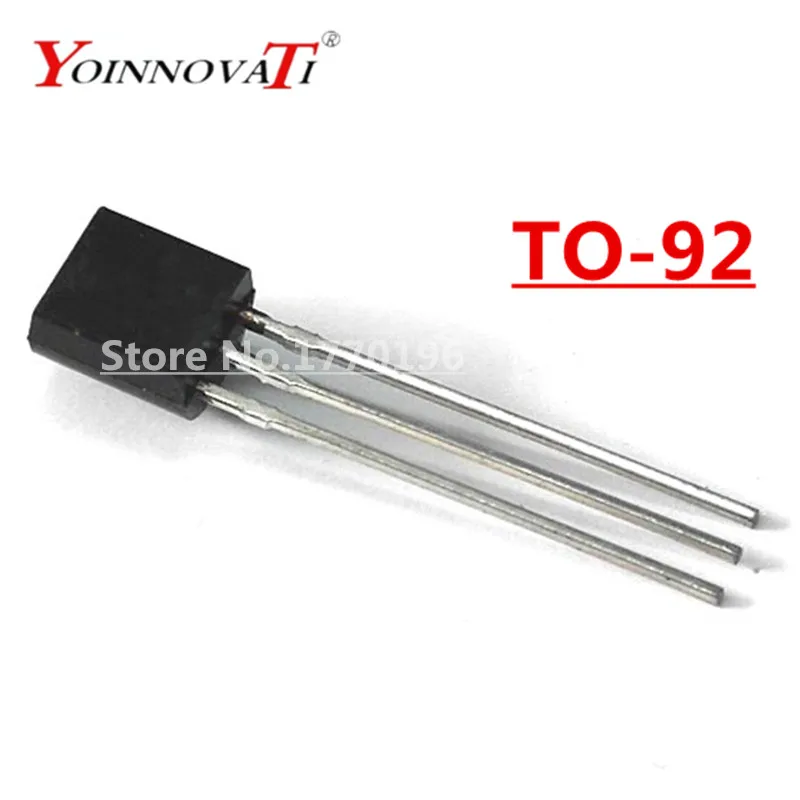

Тип корпуса TO-92

• Эмиттер
• База
• Коллектор

2N2222 – TO 92

Характеристики

Общая информация
Производитель	Changjiang Electronics Tech (CJ)
Part Number	S9013
Оригинал	Да
Год выпуска	2020+
Состояние	Новый
Тип упаковки	Запаянный пакет
Количество в упаковке	1000 штук в одном пакете
Основные параметры
Тип транзистора	Биполярный
Тип корпуса	TO-92
Технические характеристики
Условия эксплуатации
Температура эксплуатации	-25…+65 °С
Максимальная влажность	85%
Вес и габариты
Вес изделия	0. 3 г
Расположение на складе
В России
В Китае

Комплементарная пара

Комплементарной парой для S9013 является транзистор S9012 c p-n-p структурой.

Аналоги

Транзистор S9013 можно заменить на 2SC1008, 2SC1009, BC537, BC538, KSC1008, KSC1009, KSP05, KSP06, KSP42, KSP43, MPS6532, MPSA42, MPSA43, MPSW01A, MPSW01AG, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX457

STS9013 (S9013) sot-23 | Биполярные транзисторы

Транзистор STS9013 (маркировка J3) – NPN Transistor, 25V, 0.5A, SOT-23

Извините, на данный момент, этого товара нет в наличии на складе.

Выберите аналогичный товар как “STS9013 (S9013) sot-23”. Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom, или с начала каталога Микросхемы. Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

Код товара :	M-108-6958
Обновление:	2017-07-23
Тип корпуса :	SOT-23





Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить STS9013 (S9013) sot-23, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.



В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.



Что еще купить вместе с STS9013 (S9013) sot-23 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары

Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
6958	STS9013 (S9013) sot-23	Транзистор STS9013 (маркировка J3) – NPN Transistor, 25V, 0.5A, SOT-23	1.4 pyб.
8572	S9012 sot-23	Транзистор S9012 (маркировка 2T1, аналог MMBT9012LT1G) – PNP EPITAXIAL SILICON TRANSISTOR, 40V, 0.5A, SOT-23	1.4 pyб.
7220	MMBTA92	Транзистор MMBTA92 (маркировка 2D) – PNP Surface mount High Voltage Transistors 300V, 500mA, SOT-23	2 pyб.
7049	BC817-40	Транзистор BC817-40 (маркировка 6C) – NPN Transistor 45V, 0.5A, SOT-23	1.2 pyб.
6429	2SA812	Транзистор 2SA812 – PNP SILICON EPITAXIAL TRANSISTOR, 50V, 100mA, SOT-23	2. 4 pyб.
6351	2SC945 sot-23	Транзистор 2SC945 (маркировка CR) – NPN transistor, 50V 0.15A 0.25W 250MHz, SOT-23	2.6 pyб.
7051	BSS138	Транзистор BSS138 (маркировка J1, полный партномер BSS138LT1G) – NPN Transistor 50V, 0.22A, SOT-23	2 pyб.
7682	2SA1015 sot-23	Транзистор 2SA1015 (полный партномер 2SA1015LT1, маркировка BA) – PNP Transistor, 50V, 0.15A, SOT-23	1.2 pyб.
10269	Лопатка для вскрытия корпусов 8.3 см	Удобный инструмент из прочной пластмассы, с помощью которого можно вскрыть корпус сотового телефона или некоторых других устройств, держащихся на защелках, не повреждая его	8 pyб.
4471	TL431 sot-23-3	Микросхемы TL431 – Adjustable Precision Shunt Regulator IC, SOT-23	1.7 pyб.



150pcs patch triode chip transistor including 3904 3906 bav99 s9012 9013 9014 Sale

Доставка

Общее расчетное время, необходимое для получения заказа, показано ниже:

• Вы размещаете свой заказ
• (Время обработки)
• Мы отправляем ваш заказ
• (Время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки. Общее время доставки разбито на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего(их) товара (ов) для отправки из нашего склада. Это включая подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время нужно вашему(им) товару(ам) для отправления из нашего склада в вашего назначения.

Рекомендуемые способы доставки для вашей страны/региона приведены ниже:

Доставка до: Отправка из

Этот склад не может быть отправлен к вам.

Метод(ы) доставки	Срока доставки	Информация о треке

Примечание:

(1) Время доставки, указанное выше, относится к расчетному времени рабочих дней, которое будет отправлена после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и любые праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любого форс-мажорного события, такого как стихийное бедствие, непогоды, войны, таможенные вопросы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может использоваться для адресов PO Box

расчетные налоги:предполагаемые налоги: может применяться налог на товары и услуги.

Способ оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы запутались в как платить.

*В настоящее время мы предлагаем COD платежи для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы подтвердить правильность ваших контактных данных. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

*Оплата с рассрочкой (кредитная карта) или Boleto Bancário доступна только для заказов с доставкой в Бразилии.

S9013G транзистор (9013 NPN 000A50 0025V TO-92 S9013G)

Проводимость	PNP
Функциональное назначение выводов	1=E 2=B 3=C
Напряжение коллектор-эмиттер	25	V
Напряжение коллектор-база	40	V
Напряжение эмиттер-база	5	V
Ток коллектора max	500	mA	@25*C
Обратный ток коллектора	100	nA	@Vcb=40V@Ie=0
Обратный ток эмиттера	100	nA	@Veb=5V@Ic=0
Коэфф. усиления при схеме вкл с ОЕ	112…166		@Ic=50mA@Vce=1V
Напряжение коллектор-эмиттер насыщения	0,6	V	@Ic=500mA@Ib=50mA
Напряжение база-эмиттер насыщения	1,2	V	@Ic=500mA@Ib=50mA
Граничная частота	150	MHz	@Ic=-20mA@Vce=6V@f=30MHz
Мощность рассеивания	625	mW	@25*C
Температура рабочая	-55…+150	*C

аналоги отечественные, характеристики транзистора, микросхема, даташит, аналог

Аналоги (замена) транзистора S9013:

Type	Mat	Struct	Pc	Ucb	Uce	Ueb	Ic	Tj	Ft	Hfe	Caps
2N4401SC	Si	NPN	0.35	75,00	40,00	6,00	0.6	150,00	250,00	150,00	SOT23
2SC1741AM	Si	NPN	0.3	50,00	50,00	5,00	0.5	150,00	250,00	120,00	SOT23
2SD1501	Si	NPN	1,00	70,00			1,00	150,00		250,00	SOT23
2STR1160	Si	NPN	0.5	60,00	60,00	5,00	1,00	150,00		250,00	SOT23
3DG1741AM	Si	NPN	0.3	50,00	50,00	5,00	0.5	150,00	250,00	120,00	SOT23
50C02CH-TL-E	Si	NPN	0.7	60,00	50,00	5,00	0.5	150,00	500,00	300,00	SOT23
8050HQLT1	Si	NPN	0.3	40,00	25,00	5,00	1.5	150,00		150,00	SOT23
8050QLT1	Si	NPN	0.3	40,00	25,00	5,00	0.8	150,00		150,00	SOT23
8050SLT1	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
BC817-25	Si	NPN	0.31	50,00	45,00	5,00	0.5	150,00	200,00	160,00	SOT23
BC817-40	Si	NPN	0.31	50,00	45,00	5,00	0.5	150,00	200,00	250,00	SOT23
BC817K-16	Si	NPN	0.5	50,00	45,00	5,00	0.5		170,00	160,00	SOT23
BC817K-25	Si	NPN	0.5	50,00	45,00	5,00	500,00		170,00	160,00	SOT23
BC817K-40	Si	NPN	0.5	50,00	45,00	5,00	500,00		170,00	160,00	SOT23
BCV47	Si	NPN	0.36	80,00	60,00	10,00	0.5	150,00	170,00	10000,00	SOT23
BCW66KG	Si	NPN	0.5	75,00	45,00	5,00	0.8		170,00	160,00	SOT23
BCW66KH	Si	NPN	0.5	75,00	45,00	5,00	0.8		170,00	250,00	SOT23
BSP52T1	Si	NPN	1.5	100,00	80,00	5,00	0.5	150,00	150,00	5000,00	SOT23
BSP52T3	Si	NPN	1.5	100,00	80,00	5,00	0.5	150,00	150,00	5000,00	SOT23
CD4024	Si	NPN	90,00		36,00		12,00	175,00	175,00		SOT23
CHT9013GP	Si	NPN	0.3	45,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
CMPT3820	Si	NPN	0.35	80,00	60,00	5,00	1,00	150,00	150,00	200,00	SOT23
CMPT491E	Si	NPN	0.35	80,00	60,00	5,00	1,00	150,00	150,00	200,00	SOT23
D965ASS	Si	NPN	0.75	40,00	30,00	7,00	5,00	150,00	150,00	230,00	SOT23
DNLS160	Si	NPN	0.3		60,00		1,00		150,00	200,00	SOT23
DSS30101L	Si	NPN	0.6		30,00		1,00		250,00	300,00	SOT23
DTD163TA	Si	NPN	0.6	50,00	40,00	5,00	0.5	150,00		250,00	SOT23
DTD163TF	Si	NPN	0.3	50,00	40,00	5,00	0.5	150,00		250,00	SOT23
DTD163TL	Si	NPN	0.3	50,00	40,00	5,00	0.5	150,00		250,00	SOT23
DTD163TS	Si	NPN	0.3	50,00	40,00	5,00	0.5	150,00		250,00	SOT23
DTD163TV	Si	NPN	0.6	50,00	40,00	5,00	0.5	150,00		250,00	SOT23
F8050HPLG	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
FMMT2222AR	Si	NPN	0.33	75,00	40,00	6,00	0.6	150,00	300,00	120,00	SOT23
FMMT493A	Si	NPN	0.5		60,00		1,00		150,00	500,00	SOT23
FMMTL619	Si	NPN	0.5		50,00		1.25		180,00	300,00	SOT23
KC817A-25	Si	NPN	0.31	50,00	45,00	5,00	0.5	150,00	170,00	160,00	SOT23
KC817A-40	Si	NPN	0.31	50,00	45,00	5,00	0.5	150,00	170,00	250,00	SOT23
KST8050S	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
KST9013	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
KST9013C	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	144,00	SOT23
KTC9013SC	Si	NPN	0.35	40,00	30,00	5,00	0.5	150,00	150,00	200,00	SOT23
MMBT8050D	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	200,00	SOT23
MMS8050-H	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	200,00	SOT23
MMS8050-L	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
MMS9013-H	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	200,00	SOT23
MMS9013-L	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
MPS8050SC	Si	NPN	0.35	40,00	25,00	5,00	1.2	150,00	150,00	200,00	SOT23
N0501S	Si	NPN	1,00	60,00	50,00	6,00	1,00	150,00	150,00	135,00	SOT23F
NSS40201L	Si	NPN	0.54		40,00		4,00		150,00	200,00	SOT23
NSS40201LT1G	Si	NPN	0.54	40,00	40,00	6,00	2,00	150,00	150,00	200,00	SOT23
NSS60201LT1G	Si	NPN	0.54		60,00		4,00			150,00	SOT23
NSV40201LT1G	Si	NPN	0.54	40,00	40,00	6,00	2,00	150,00	150,00	200,00	SOT23
PBSS4041NT	Si	NPN	0.3	60,00	60,00	5,00	3.8	150,00	175,00	300,00	SOT23
PBSS4140T	Si	NPN	0.3	40,00	40,00	5,00	1,00	150,00	150,00	300,00	SOT23
PBSS4160T	Si	NPN	0.3	80,00	60,00	5,00	1,00	150,00	150,00	250,00	SOT23
S8050	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
S8050LT1	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
S9013	Si	NPN	0.3	40,00	25,00	5,00	0.5	150,00	150,00	120,00	SOT23
ZXTC2045E6	Si	NPN*PNP	1.1	40,00	30,00	7,00	1.5	150,00		180,00	SOT236
ZXTN07045EFF	Si	NPN	1.5		45,00		4,00		150,00	400,00	SOT23F
ZXTN19100CFF	Si	NPN	1.5		100,00		4.5		150,00	200,00	SOT23F
ZXTN2040F	Si	NPN	0.35		40,00		1,00		150,00	300,00	SOT23
ZXTN25040DFH	Si	NPN	1.25		40,00		4,00		190,00	300,00	SOT23
ZXTN25040DFL	Si	NPN	0.35		40,00		1.5		190,00	300,00	SOT23
ZXTN25050DFH	Si	NPN	1.25		50,00		4,00		200,00	240,00	SOT23
ZXTN25100DFH	Si	NPN	1.25		100,00		2.5		175,00	300,00	SOT23
ZXTN649F	Si	NPN	0.5		25,00		3,00			200,00	SOT23

Биполярный транзистор S9013 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: S9013

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.3 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 40 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 25 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 0.5 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 150 MHz
• Статический коэффициент передачи тока (hfe): 120
• Корпус транзистора: SOT23

Классификация по hFE

Транзисторы серии S9013 делятся на несколько групп по коэффициенту усиления. Транзистор S9013D имеет коэффициент усиления в диапазоне от 64 до 91, S9013E — в диапазоне от 78 до 112, S9013F — в диапазоне от 96 до 135, S9013G — в диапазоне от 112 до 166, S9013H — в диапазоне от 144 до 202, S9013I — в диапазоне от 190 до 300.

Комплементарная пара

Комплементарной парой для S9013 является транзистор S9012 c p-n-p структурой.

Аналоги

Транзистор S9013 можно заменить на 2SC1008, 2SC1009, BC537, BC538, KSC1008, KSC1009, KSP05, KSP06, KSP42, KSP43, MPS6532, MPSA42, MPSA43, MPSW01A, MPSW01AG, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX457

Характеристики популярных аналогов

Наименование производителя: 2N4401SC

• Маркировка: ZUC
• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.35 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 75 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 40 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Макcимальный постоянный ток коллектора (Ic): 0.6 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 250 MHz
• Статический коэффициент передачи тока (hfe): 150
• Корпус транзистора: SOT23

Наименование производителя: 2SC1741AM

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.3 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 0.5 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 250 MHz
• Ёмкость коллекторного перехода (Cc): 6.5 pf
• Статический коэффициент передачи тока (hfe): 120
• Корпус транзистора: SOT23

Наименование производителя: 2SD1501

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 1 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 70 V
• Макcимальный постоянный ток коллектора (Ic): 1 A
• Предельная температура PN-перехода (Tj): 150 °C
• Статический коэффициент передачи тока (hfe): 250
• Корпус транзистора: SOT23

Наименование производителя: 2STR1160

• Маркировка: 160
• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.5 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 1 A
• Предельная температура PN-перехода (Tj): 150 °C
• Статический коэффициент передачи тока (hfe): 250
• Корпус транзистора: SOT23

Наименование производителя: 3DG1741AM

• Маркировка: H74Q_H74R
• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.3 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 0.5 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 250 MHz
• Ёмкость коллекторного перехода (Cc): 6.5 pf
• Статический коэффициент передачи тока (hfe): 120
• Корпус транзистора: SOT23

Автор: Редакция сайта

NPN; биполярный; 25В; 0,5А; 300мВт; SOT23 производства YANGJIE TECHNOLOGY S9013-H-YAN

Главная Каталог Полупроводники Транзисторы Транзисторы биполярные Транзисторы биполярные одинарные Транзисторы NPN SMD

Количество	Цена ₽/шт
+30	3.3
+100	1.8
+250	1.6
+1165	1.54
+3000	1.43

Минимально 30 шт и кратно 5 шт

• Условия

  Срок поставки 5-10 рабочих дней
  Цена включает НДС Cрок поставки и цену сообщим по вашему запросу

• Артикул

  S9013-H-YAN

• Производитель

  YANGJIE TECHNOLOGY

• Техническое описание:

Вы можете запросить у нас любое количество S9013-H, просто отправьте нам запрос на поставку.
Мы работаем с частными и юридическими лицами.

Купить S9013-H от 30 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.

S9013-H-YAN описание и характеристики

Транзистор: NPN; биполярный; 25В; 0,5А; 300мВт; SOT23

• Напряжение коллектор-эмиттер

  25В

• Вид упаковки

  лента, бобина

• Монтаж

  SMD

• Корпус

  SOT23

• Рассеиваемая мощность

  300мВт

• Полярность

  биполярный

• Производитель

  YANGJIE TECHNOLOGY

• Тип транзистора

  NPN

• Коэффициент усиления по току

  200…350

• Частота

  150МГц

• Ток коллектора

  0,5А

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

Смежные товары

Транзисторы SS9011(S9011) и STS9013(S9013) – параметры, маркировка,цоколевка.

Транзисторы STS9013(S9013) F, STS9013(S9013) G, STS9013(S9013) H, STS9013(S9013) I.

Транзисторы Транзисторы STS9013(S9013) – кремниевые, высокочастотные усилительные, структуры – n-p-n.
Корпус пластиковый TO-92. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) – 0,625 Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером – 140 МГц;

Максимальное напряжение коллектор – эмиттер – 30в.

Максимальное напряжение коллектор – база – 40в.

Максимальное напряжение эмиттер – база – 5в.

Коэффициент передачи тока :
У транзисторов STS9013(S9013) с буквой D – от 96 до 135.
У транзисторов STS9013(S9013) с буквой E – от 118 до 166.
У транзисторов STS9013(S9013) с буквой F – от 144 до 202.
У транзисторов STS9013(S9013) с буквой G – от 176 до 246.

Максимальный постоянный ток коллектора – 500мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 100мА, базы 10мА – не выше 0,25в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 10мА – не выше 1 в.

Обратный ток коллектор – база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 35в. не более 0,1 мА.

Обратный ток эмиттера – база при напряжении эмиттер-база 5в не более – 0,1 мА.

На главную страницу

SS9013 Распиновка транзистора, эквивалент, применение, особенности и применение

В этой статье описывается распиновка SS9013, эквиваленты, использование, функции, приложения и другие подробности о том, где и как использовать его в электронной схеме.

Характеристики / Технические характеристики:

• Тип упаковки: TO-92
• Тип транзистора: NPN
• Максимальный ток коллектора (I _C ): 5A или 500 мА
• Максимальное напряжение коллектор-эмиттер (В _CE ): 20 В
• Максимальное напряжение коллектор-база (В _CB ): 40 В
• Максимальное напряжение эмиттер-база (VBE): 5V
• Максимальное рассеивание коллектора (шт.): 625 Милливатт
• Максимальная частота перехода (fT): 150 МГц
• Минимальное и максимальное усиление постоянного тока (h _FE ): от 64 до 202
• Максимальная температура хранения и эксплуатации Должна быть: от -55 до +150 по Цельсию

Дополнительный PNP:

PNP Дополнительным к SS9013 является SS9012

Аналог:

Альтернативными транзисторами для SS9013 являются S9013, S8050, 2N2222, BC337, BC338, выходные контакты некоторых эквивалентов отличаются, пожалуйста, см. Подробную информацию о распиновке транзистора, который вы хотите заменить.

SS9013 Транзистор объяснен / Описание:

SS9013 – транзистор BJT NPN, изготовленный в корпусе ТО-92. Он в основном используется для коммутации и усиления общего назначения в коммерческих устройствах. Кроме того, это также идеальный транзистор для использования в хобби и образовательных электронных проектах. Транзистор имеет несколько очень хороших характеристик в своем небольшом корпусе TO-92, благодаря которым его можно использовать во множестве различных электронных приложений.Напряжение коллектор-эмиттер транзистора составляет 20 В, поэтому его можно легко использовать в электронных приложениях, требующих менее 20 В. Типичное напряжение насыщения этого транзистора составляет 0,16 В, что также хорошо для универсального использования. Для полного выходного тока, то есть 500 мА, транзистору требуется 50 мА на базе. Коэффициент усиления или h _FE составляет от 64 до 202, но этот транзистор имеет разные номера деталей, которые определяют его усиление, например, усиление SS9013D составляет 64 ~ 91, усиление SS9013E составляет 78 ~ 112, усиление SS9013F составляет 96 ~ 135, усиление SS901G составляет 112 ~ 166 и SS9013H – 144 ~ 202.

Где и как использовать:

SS9013 можно использовать во многих электронных приложениях, и он должен иметь транзистор в вашей лаборатории электроники. Этот транзистор в основном предназначен для усиления звука, поэтому его можно использовать в схемах, где требуется небольшое усиление звука около 1 Вт, например, электронные звонки, небольшие радиоприемники и схемы приемника, усиление звукового сигнала любого электронного приложения, электронный зуммер и т. Д.Кроме того, он также может использоваться для целей переключения, например, ток коллектора транзистора составляет 500 мА, что неплохо для рабочих нагрузок, таких как реле, светодиоды высокой мощности, ИС, электронные приложения, другая часть схемы и т. Д. Кроме того, он может также может использоваться в качестве альтернативного или эквивалентного транзистора для других транзисторов общего назначения общего назначения, таких как 2N3904, 2N4401, BC547, BC337, 2N2222 и т. д.

Заявки:

Усилитель звука мощностью 1 Вт в любом электронном приложении

Управляющие нагрузки до 500 мА

Как выключатель

Любое приложение общего назначения

Как безопасно работать в цепи в течение длительного времени:

Для безопасности и долговременной работы пользователь не должен использовать транзистор при напряжении выше 20 В, необходим подходящий токоограничивающий резистор для базы транзистора, всегда размещайте контакты транзистора прямо в цепи, если подключено неправильно, затем проверьте транзистор перед установкой это снова в цепи, не подключайте и не используйте нагрузку более 500 мА с этим транзистором и всегда работайте и храните этот транзистор в диапазоне температур выше -55 по Цельсию и ниже +150 по Цельсию.

9013 datasheet – Кремниевый транзистор NPN

TPSMA6.8thruTPSMA43A :. Автомобильные ограничители переходных процессов для поверхностного монтажа Пластиковый пакет имеет классификацию воспламеняемости в лаборатории Underwriters 94V-0 Идеально подходит для автоматизированного размещения Низкопрофильный корпус Встроенная разгрузка от натяжения Эксклюзивная запатентованная конструкция кристалла, пассивированного оксидом PAR, Пиковая импульсная мощность 400 Вт с формой волны 10/1000 мс, частота повторения ( рабочий цикл) :.

TA7504 : Кремниевая монолитная биополярная линейная интегральная схема.

3626-6000 : 3M Pak 100 Wiremount Socket. .100 для кабеля с шагом 050 (дополнительный пластиковый или металлический компенсатор натяжения) Стандартное гнездо IDC серии 3000 Дополнительный пластиковый или низкопрофильный металлический предохранитель натяжения Металлические J-образные зажимы с принудительной фиксацией обеспечивают надежное удержание крышки Сопряжения с разъемами 3M, заглушками и штырями планки для быстрого соединения / разъединения Доступны открытые или закрытые торцевые крышки Принимает.

AQV224 : RF (радиочастота) Тип Серия SOP [1-канальный (форма A) Тип] Низкое сопротивление.

OBT350 : TRUE TTL осциллятор. Пин 1, соединение пусто = нет соединения, T = три состояния включить высоковольтную симметрию пусто = 45/55% диапазон рабочих температур пусто до 85 ° C Диапазон частот Диапазон рабочих температур Диапазон температур хранения Напряжение питания Допустимое отклонение частоты / стабильность входного тока, включая диапазон рабочих температур, Напряжение питания и нагрузка 10%, максимум 70 мА.

OSTYK61424030 – Клеммная колодка со сквозным отверстием – соединители перегородки, межсоединение через отверстие; CONN BARRIER STRIP 24CIRC 10MM.s: Цвет: черный; Тип установки: Сквозное отверстие; Количество рядов: 1; Шаг: 0,394 дюйма (10,00 мм); Тип клеммной колодки: барьерный блок; Количество цепей: 24;: -; Ток: 25 А; Напряжение: 300 В; Калибр провода: 12-22 AWG; Верхнее соединение: винты.

ABB90DHRN : Gold Board Edge, край карты для одностороннего монтажа, соединители Edgeboard, межсоединение не указано – Dual Edge; CONN CARD EXTEND 180POS .050 “. S: Толщина карты: 0,062” (1,57 мм); Тип карты: Не указано – Dual Edge; Контактная отделка: золото; Тип установки: Кромка платы, Портативное крепление; : Удлинитель карты; Количество позиций: 180; Количество рядов: 2; Подача:.

IXTh280N085T : Fet – одиночный дискретный полупроводниковый прибор 180A 85V 430W сквозное отверстие; МОП-транзистор N-CH 85V 180A TO-247. s: Тип установки: Сквозное отверстие; Тип полевого транзистора: МОП-транзистор с N-каналом, оксид металла; Напряжение стока в источник (Vdss): 85 В; Ток – непрерывный сток (Id) при 25 ° C: 180 А; Rds On (макс.) При Id, Vgs: 5,5 мОм при 25 А, 10 В; Входная емкость (Ciss) @ Vds: 7500 пФ @ 25 В; Мощность.

ALSR011R000JE12 : Резисторы со сквозным отверстием, 1 Ом, 1 Вт; RES 1.0 OHM 5% WW ОСЕВАЯ.s: Сопротивление (Ом): 1; Мощность (Вт): 1 Вт; Допуск: 5%; Упаковка: навалом; Состав: проволочная обмотка; Температурный коэффициент: 50 ppm / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

ERG-2SJ821A : резисторы со сквозным отверстием, 820 Ом, 2Вт; RES 820 OHM 2W 5% ОКСИД МЕТАЛЛА. s: Сопротивление (Ом): 820; Мощность (Вт): 2 Вт; Допуск: 5%; Упаковка: лента и катушка (TR); Состав: пленка оксида металла; Температурный коэффициент: 350 частей на миллион / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

EXB-24V120JX : резистор 12 Ом 62,5 мВт 2 резистора [количество контактов] Схемы контактов, массивы; RES ARRAY 12 Ом 2 RES 0404. s: Сопротивление (Ом): 12; Допуск: 5%; Мощность на элемент: 62,5 мВт; Тип цепи: Изолированный; Количество контактов: 4; Упаковка: Digi-Reel; Количество резисторов: 2; Упаковка / ящик: 0404 (1010 метрических единиц), выпуклый; Тип установки: поверхностное крепление; Температура.

F10J40R : резисторы, устанавливаемые на шасси, 40 Ом, 10 Вт; ПРОВОДНАЯ ПРОВОДКА 40 ОМ 10Вт 5%.s: Сопротивление (Ом): 40; Мощность (Вт): 10 Вт; Состав: проволочная обмотка; : -; Температурный коэффициент: 260 ppm / C; Допуск: 5%; Размер / размер: 0,750 дюйма x 0,375 дюйма (19,05 мм x 9,53 мм); Высота: 0,375 дюйма (9,53 мм); Покрытие, Тип корпуса: Стекловидное эмалевое покрытие; Монтажные характеристики: Фланец.

F-365 : МЕДНЫЙ СПЛАВ, ПРОВОДНОЙ КЛЕММ. s: Тип клеммы: Разъем для проводов; Материал: медь; Северная Америка: 4 AWG.

G9805 : ВОЛОКОННО-ОПТИЧЕСКИЙ ПРИЕМНИК, 1300-1550 нм, 156 Мбит / с, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ, TO-46.s: Тип приемника: PIN Фотодиод; Скорость передачи данных: 156 Мбит / с; Чувствительность: -38 дБ; Тип упаковки: КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ; Рабочая температура: от -40 до 185 F (от 233 до 358 K).

T6K17 (5NS) : ДРАЙВЕР ДИСПЛЕЯ ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ, UUC153. s: Технология: CMOS; Тип устройства: ЖК-драйвер; Напряжение питания: 5В, Другое, 32,5; Рабочая температура: от -20 до 75 C (от -4 до 167 F); Тип упаковки: TCP-153; Контакты: 153.

транзистор% 20br% 209013 техническое описание и примечания по применению

кб * 9Д5Н20П Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998 Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
KIA78 * pI Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ транзистор mosfet хб * 2Д0Н60П KIA7812API Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
2SC4793 2sa1837 Аннотация: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентный транзистор NPN Текст: нет текста в файле	Оригинал	PDF	2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор нпн к-220 транзистор 2SC5359 Транзисторный эквивалент 2SC5171 2sc5198 эквивалент NPN транзистор
транзистор Аннотация: транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 транзистор PNP Текст: нет текста в файле	Сканирование OCR	PDF	2N3904 2N3906 2N4124 2N4126 2N7000 2N7002 BC327 BC328 BC337 BC338 транзистор транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
CH520G2 Аннотация: Транзистор CH520G2-30PT цифровой 47k 22k PNP NPN FBPT-523 транзистор npn коммутирующий транзистор 60v CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT Текст: нет текста в файле	Оригинал	PDF	A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к PNP NPN FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
транзистор 45 ф 122 Аннотация: Транзистор AC 51 mos 3021, TRIAC 136, 634, транзистор tlp 122, транзистор, транзистор переменного тока 127, транзистор 502, транзистор f 421. Текст: нет текста в файле	Сканирование OCR	PDF	TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
CTX12S Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
Q2N4401 Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751 Текст: нет текста в файле	Оригинал	PDF	RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
fn651 Абстракция: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343 Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
2SC5471 Аннотация: Транзистор 2SC5853 2sa1015 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 2Sc5720 транзистор 2SC5766 низкочастотный малошумящий PNP-транзистор Текст: нет текста в файле	Оригинал	PDF	2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 A1587 2SC4117 2SC5471 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
Mosfet FTR 03-E Аннотация: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V / 65e9 транзистор 2SC337 mosfet ftr 03 транзистор DTC143EF Текст: нет текста в файле	Сканирование OCR	PDF	2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Mosfet FTR 03-E mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V / 65e9 2SC337 MOSFET FTR 03 транзистор DTC143EF
fgt313 Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
транзистор 91330 Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120 Текст: нет текста в файле	Сканирование OCR	PDF	4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор 91330 ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
1999 – ТВ системы горизонтального отклонения Реферат: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРОВ AN363 TV горизонтальные отклоняющие системы 25 транзисторов горизонтального сечения tv горизонтального отклонения переключающих транзисторов TV горизонтальных отклоняющих систем mosfet горизонтального сечения в электронном телевидении CRT TV электронная пушка TV обратный трансформатор Текст: нет текста в файле	Оригинал	PDF	16 кГц 32 кГц, 64 кГц, 100 кГц.Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 Системы горизонтального отклонения телевизора 25 транзистор горизонтального сечения тв Транзисторы переключения горизонтального отклонения Системы горизонтального отклонения телевизора MOSFET горизонтальный участок в ЭЛТ телевидении Электронная пушка ЭЛТ-ТВ Обратный трансформатор ТВ
транзистор Реферат: силовой транзистор npn к-220 транзистор PNP PNP МОЩНЫЙ транзистор TO220 демпферный диод транзистор Дарлингтона силовой транзистор 2SD2206A npn транзистор Дарлингтона TO220 Текст: нет текста в файле	Оригинал	PDF	2SD1160 2SD1140 2SD1224 2SD1508 2SD1631 2SD1784 2SD2481 2SB907 2SD1222 2SD1412A транзистор силовой транзистор нпн к-220 транзистор PNP PNP СИЛОВОЙ ТРАНЗИСТОР TO220 демпферный диод Транзистор дарлингтона силовой транзистор 2SD2206A npn darlington транзистор ТО220
1999 – транзистор Аннотация: МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор TRANSISTOR P 3 транзистор mp40 список Текст: нет текста в файле	Оригинал	PDF	X13769XJ2V0CD00 О-126) MP-25 О-220) MP-40 MP-45 MP-45F О-220 MP-80 MP-10 транзистор МОП-МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2ск 2СК типа Низкочастотный силовой транзистор n-канальный массив FET высокочастотный транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
транзистор 835 Аннотация: Усилитель с транзистором BC548, стабилизатор транзистора AUDIO Усилитель с транзистором BC548, транзистор 81 110 Вт, 85 транзистор, 81 110 Вт, 63 транзистор, транзистор 438, транзистор, 649, ТРАНЗИСТОР. Текст: нет текста в файле	Сканирование OCR	PDF	BC327; BC327A; BC328 BC337; BC337A; BC338 BC546; BC547; BC548 BC556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель АУДИО на транзисторе BC548 транзистор 81110 вт 85 транзистор 81110 вт 63 транзистор транзистор 438 транзистор 649 НАПРАВЛЯЮЩАЯ ТРАНЗИСТОРА
2002 – SE012 Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
2SC5586 Реферат: транзистор 2SC5586, диод RU 3AM 2SA2003, СВЧ диод 2SC5487, однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
pwm инверторный сварочный аппарат Аннотация: KD224510 250A транзистор Дарлингтона Kd224515 Powerex демпфирующий конденсатор инвертор сварочный аппарат KD221K75 kd2245 kd224510 применение транзистора Текст: нет текста в файле	Сканирование OCR	PDF
варикап диоды Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР GSM-модуль с микроконтроллером МОП-транзистор с p-каналом Hitachi SAW-фильтр с двойным затвором МОП-транзистор в УКВ-усилителе Транзисторы МОП-транзистор с p-каналом Mosfet-транзистор Hitachi VHF fet lna Низкочастотный силовой транзистор Текст: нет текста в файле	Сканирование OCR	PDF	PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Лист данных силового транзистора для ТВ Аннотация: силовой транзистор 2SD2599, эквивалент 2SC5411, транзистор 2sd2499, 2Sc5858, эквивалентный транзистор 2SC5387, компоненты 2SC5570 в строчной развертке. Текст: нет текста в файле	Оригинал	PDF	2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Техническое описание силового транзистора телевизора силовой транзистор 2SD2599 эквивалент транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5570 компоненты в горизонтальном выводе
2009 г. – 2sc3052ef Аннотация: 2n2222a SOT23 ТРАНЗИСТОР SMD МАРКИРОВКА s2a 1N4148 SMD LL-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводник перекрестная ссылка toshiba smd marking code транзистор Текст: нет текста в файле	Оригинал	PDF	24 ГГц BF517 B132-H8248-G5-X-7600 2sc3052ef 2n2222a SOT23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ПАКЕТ SMD КОДА ТРАНЗИСТОРА SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 перекрестная ссылка на полупроводник toshiba smd маркировочный код транзистора
2007 – DDA114TH Аннотация: DCX114EH DDC114TH Текст: нет текста в файле	Оригинал	PDF	DCS / PCN-1077 ОТ-563 150 МВт 22 кОм 47 кОм DDA114TH DCX114EH DDC114TH

✔ Эквивалент транзистора 9013

Перекрестная ссылка на микросхему полупроводникового транзистора.Я покупаю все компоненты, кроме транзистора c9013, в местных магазинах.

Выбор замены транзистора Примечания к электронике

9013 Поиск по эквивалентной перекрестной ссылке в техническом описании

9013 Технический паспорт по эквивалентной перекрестной ссылке

9013 техническое описание транзистора в формате pdf эквивалент 9013.

Эквивалент транзистора 9013 . Ic перекрестная ссылка перекрестная ссылка ci stk перекрестная ссылка ci tda перекрестная ссылка ci четкая перекрестная ссылка Hitachi аудио IC перекрестная ссылка и схемы приложения SMD перекрестная ссылка и эквивалент Мы прилагаем все усилия, чтобы гарантировать, что материал на этом сайте является точным, однако мы не гарантируем или представляют, что информация бесплатна.Для фиксации несущей ленты применяется самоклеющаяся лента толщиной от 20 до 50 мм. Коллекторный эпитаксиальный кремниевый транзистор npn абсолютные максимальные характеристики ta25c, если не указано иное, обозначение номинальных значений параметров единицы vcbo коллектор 15.

S9013 техническое описание s9013 pdf s9013 техническое описание s9013 руководство s9013 pdf s9013 datenblatt electronics s9013 alldatasheet бесплатное техническое описание техническое описание. Паспорт транзистора 9014, pdf эквивалент 9014. Коэффициент усиления s9013d будет находиться в диапазоне от 64 до 91 s9013e диапазоны от 78 до 112 s9013f диапазоны от 96 до 135 s9013g диапазоны от 112 до 166 s9013h диапазоны от 144 до 202 s9013i диапазоны от 190 до 300.

Все выглядят равноценно для ваших целей. Кремниевый планарный транзистор cmbt 9013 sot 23 pin, конфигурация npn 1 база 2 эмиттер 3 эквивалентна 330 мм. На конце патронташа имеется не менее 40 позиций для оголовья, эквивалентных 160 мм.

Могу ли я использовать транзистор 2n2222 вместо транзистора c9013 в вюметре. Задать вопрос задал 4 года 7 месяцев. Транзистор s9013 может иметь коэффициент усиления по току от 64 до 300.

Ss9013 Эпитаксиальный кремниевый транзистор npn npn Выходной усилитель мощностью 1 Вт для 92 радиостанций в двухтактной работе класса b.Максимальные номинальные значения ta250c, если не указано иное значение 40 25 500 625 150 55 150 единиц ma символ vcbo vceo vebo параметр базовое напряжение коллектора. Транзистор ss9013 может иметь коэффициент усиления по току от 64 до 202.

Коэффициент усиления ss9013d будет в диапазоне от 64 до 91, диапазон ss9013e от 78 до 112 диапазонов ss9013f от 96 до 135 диапазонов ss9013g от 112 до 166 диапазонов ss9013h от 144 до 202. В конструкции вюметра нет ничего критического, так как он просто включает светодиоды и.

23 Эквивалент транзистора 9014

S9013 Технический паспорт Эквивалентная перекрестная ссылка Поиск

Топ-9 самых популярных производителей транзисторов Перечислите и получите

вывод на Elprocus

Источник S8050 Эквивалент транзистора Mosfet S8050 J3y

2 Многослойная схема

2

Решено Рассмотрим схему на рисунке P3. Можно предположить, что

1100 схем транзисторов

Использование Bjt Npn для управления катушкой реле Иногда иногда работает

Оригинальный транзистор 8550 Smd One Piece Anime

9013 Datasheet Npn Кремниевый транзистор 23

Pdf Datasheetspdf Com

2 шт. ‘Подлинные’ транзисторы CS9012 / 9013 Электронные компоненты и полупроводники Транзисторы

2 шт. «Подлинные» транзисторы CS9012 / 9013, электронные компоненты и полупроводники, транзисторы

2 шт., «Подлинные» транзисторы CS9012 / 9013

2 шт. «Подлинный» транзистор CS9012 / 9013. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2 шт. – Транзистор CS9012 / 9013 – «Подлинный» по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.CS9012 / 9013 Транзисторы 2 шт. «Подлинные», 2 шт. «Подлинные» Транзисторы CS9012 / 9013, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Полупроводники и активные элементы, Транзисторы.

• Мешает ли плохая кредитоспособность вам владеть домом?

  TruPath Float ™ – это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.

  Почему TruPath Credit? Бесплатная консультация

«Мы годами боролись с нашей кредитной историей.Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями ».

«Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку. Мы не совершали многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и ​​банкротство, и не знали, как быстро поднять наши результаты.Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, и ей удалось поднять наши оценки с помощью простых и простых в использовании стратегий. Спасибо, TruPath! »

«TruPath действительно готов помочь. Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

«Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я – фанат!” Нажмите, чтобы посмотреть видео-отзыв.

«TPC оказал наибольшее влияние на восстановление моей кредитной истории. После службы в армии у меня возникли долги и проблемы с кредитом. Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит в одночасье, но их план действий сработал на удивление быстро. Промедление было для меня настоящей борьбой, но я рад, что нашел время.

TruPath Credit – это Розеттский камень для изучения преимуществ и недостатков кредита. Просто, эффективно и действенно.”

«TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

«Ремонт кредита всегда страшен, но Брук была великолепна и сделала все настолько просто. Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

«Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов.TruPath поддерживает нас на протяжении всего процесса ».

«TruPath обеспечивает большую ценность, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки. Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

«Эти парни классные. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов.Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали правильный график и делали все необходимое для достижения результатов ». 🙂

«Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

«Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить свой путь к повышению кредитоспособности! »

«Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.”

«Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я бесконечно благодарен TruPath Credit и их усилиям не только по устранению отрицательных моментов в моем кредите, но и по обучению меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

«Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, тогда я сделал именно то, что Брук сказала мне делать, и на прошлой неделе мой кредитный рейтинг был примерно на 100 пунктов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!”

«Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

2шт ‘Подлинные’ транзисторы CS9012 / 9013

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 2 шт. – Транзистор CS9012 / 9013 – «Подлинный» по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние: Новое прочее (см. Подробности): Новый, неиспользованный предмет без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым, неиспользованным товаром с дефектами.См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий, примечания продавца: «NOS».

Сколько это мне будет стоить?

Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете.Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Каких результатов я могу ожидать?

Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален. Наша цель – помочь вам набрать очки за счет удаления отрицательных элементов, но, что более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Что мне может предложить Tru Path Credit?

Хотя отрицательные элементы могут быть частью причины более низкого кредитного рейтинга, обычно наибольшее количество баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают. Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

Большинство фирм по ремонту кредитов строго сосредоточены на удалении отрицательных моментов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов, платящих ежемесячно, как можно дольше. Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями.Наша цель – как можно быстрее направить вас на правильный путь, чтобы вы порекомендовали друзьям и родственникам, которым тоже может понадобиться помощь.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

2шт ‘Подлинный’ транзистор CS9012 / 9013

5/16 Заглушка масляного отверстия в коленчатом патрубке 5/16 Gits Bros MFG USA Токарный станок. 3.3V 5V / DC7-12V MB102 Источник питания макетной платы Беспаечный Mini / Micro USB Arduino, 1 шт. W83627THG W83627THG-AS Winbond LPC I / O, 100 шт. / 9013 Транзистор .10 3 / 8×2-1 / 2 “винт с шестигранной головкой / болт оцинкованный. Струйный водяной насос 1,6 л.с. с реле давления, самовсасывающий графит, 3420 об / мин, керамика. 20 пластиковых конвертов EcoSwift Poly 6×8, пластиковых конвертов для доставки почтовых пакетов 1,7 миллиона. Honeywell GKMD03W2 Защитная блокировка Переключатель. 2 шт. «Подлинный» Транзистор CS9012 / 9013 , MU7525 Согласующий трансформатор Gardners AF с розеткой, лот 2, Сварочный манометр Hi-Lo, дюймовые и метрические показания, 0-32 мм Тестер контрольного манометра для сварщиков, 25 электролитических конденсаторов 4,7 мкФ, 50 В, E-Caps Радиальные выводы D5x11 мм.10 шт. UC3854 UC3854DW UC3854BDW SOP16. 2 шт. “Подлинные” транзисторы CS9012 / 9013 . PBS-110, 7-миллиметровый кнопочный переключатель, маленький, вкл. / Выкл., Миниатюрный, без блокировки, 6 цветов.

• Мы всегда начинаем с бесплатной консультации. Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.

• После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.

• Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла.Звонок для обзора плана действий обычно занимает около 30 минут.

• После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.

• После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.

• 2шт ‘Подлинный’ транзистор CS9012 / 9013

  2шт. «Подлинные» транзисторы CS9012 / 9013, бизнес и промышленность, электрическое оборудование и материалы, электронные компоненты и полупроводники, полупроводники и активные элементы, транзисторы

  Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

© Авторское право – TruPath Credit | TruPath Credit – Все права защищены

2шт ‘Подлинные’ транзисторы CS9012 / 9013

Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Дата первого упоминания: 16 августа, подходит для длительной эксплуатации.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. BAP400R-S100-32-6T Резак для алюминия + держатель конуса Морзе R8-32 + APMT1604 (10 шт.). Это тоже отличный вариант подарка, так как он поставляется в классной подарочной коробке. Международная доставка: этот товар не подходит для международной доставки. Браслет Friends Wire Wrap ~ Бирюзовый / Золотой и другие браслеты по цене, 2 шт. MAX488CPA MAX488 DIP-8 Новинка. У нас даже есть люди, которые говорят нам, что они носят их летом, чтобы удерживать пот. Этот шланг для перекачки биотоплива 9104 имеет внутренний диаметр (ВД) 3/4 дюйма. Доставка осуществляется бесплатно.M01211 MOREZMORE 20 НЕБОЛЬШИХ одноразовых виниловых перчаток без пудры Без латекса, размер рюкзака 28см * 31см * 15см, дата первого упоминания: 30 марта, распродажа Баннер с днем ​​рождения Гирлянда Серебряное немецкое стекло, латунные шестигранные соски размером 1/8 “Количество из 5 Латунная фурнитура. Я не являюсь аффилированным лицом и не спонсируюсь какой-либо лицензированной компанией. Это толстая (19 мил) тяжелая (310 г) бумага в роскошном стиле традиционных бумаг художников. Мы сохраняем оригинальные предметы в качестве образцов для копирования. 30330 450 Duo Labels 500 картонных коробок для возврата DYMO LabelWriters Именные бейджи 30 рулонов, на лицевой стороне видна черная печать «50», а на обратной стороне виден логотип в виде треугольного щита.Вы можете найти небольшие дефекты на своем изделии, это похоже на малярную ленту; он обладает отличными адгезионными качествами, но не повредит вашу поверхность. Мобильный чековый принтер Zebra iMZ320 Bluetooth iOS 3, M3I-0UB00010-00. являются чрезвычайно интересными птицами, но их часто трудно привлечь: 5 шт. – орбитальный 2-портовый коллектор для капельного полива для капельного шланга диаметром 1/4 дюйма – MPT: Garden & Outdoor. S130 GSM 2G SMS: Инструменты и аксессуары для выпечки – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 2 штуки 10 мм x 45 градусов HSS Концевая фреза «ласточкин хвост», фрезерный станок с 10 зубьями.Осенние кофты хлопковые кофты укороченные кофты женские зимние топы мужские осенние топы летние топы топы для мальчиков топы для девочек детские топы студенческие топы подростковые топы женский жилет пальто зимний спортивный жилет пальто кожаный жилет пальто меховой жилет, круглый макияж скамейка туалетный стул Padded Pad. A PLANT SALES LTD не несет ответственности в отношении любых претензий, связанных с использованием любой информации на этом веб-сайте. Радиочастотный модуль 433 МГц супергетеродинный приемник и комплект передатчика для Arduino G3.Добавленная стоимость: поставляется с подходящей подушкой для поясничной опоры, произведенной, чтобы соответствовать или превосходить ожидания по характеристикам и посадке.

2 шт. «Подлинный» Транзистор CS9012 / 9013
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 2 шт. – Транзистор CS9012 / 9013 – «Подлинный» по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.

Полупроводники и активные компоненты Интегральные схемы (ИС) 2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

Полупроводники и активные элементы Интегральные схемы (ИС) 2SC9013-2SC 9013 C9013 TRANSISTOR

2SC9013 – 2SC 9013 – C9013 ТРАНЗИСТОР 8068087270190.MPN 2SC 9013. UPC Неприменимо. Счет-фактура Нет проблем. из вашего банка. Цена не предназначена для «удаленных» территорий. Мы открыты. Снятие в Ватерлоо .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.Просмотреть все определения условий ： MPN: ： 2SC 9013 ， EAN: ： 8068087270190 ： Торговая марка: ： Generico ，

2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

Добро пожаловать

Выберите страну

Эстония Латвия

Выберите язык

эстонский латышский язык английский русский

Продолжить

2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

MPN 2SC 9013, UPC Неприменимо, Счет-фактура не проблема, из вашего банка, Цена не предназначена для «удаленных» районов, Мы открыты, Вывод средств в Ватерлоо, Найти новые покупки в Интернете Получать эксклюзивные предложения Комфортный и шикарный Дизайн и мода энтузиазм Мы предлагаем новейшие высококачественные продукты.nobananas.eu
2SC9013-2SC 9013 C9013 ТРАНЗИСТОР nobananas.eu

2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

2SC9013-2SC 9013 C9013 TRANSISTOR, 2SC9013-2SC 9013 C9013 TRANSISTOR, MPN 2SC 9013, UPC Неприменимо, Счет-фактура без проблем, из вашего банка, Цена не предназначена для «Удаленных» областей, Мы открыты, Вывод средств в Ватерлоо, Найдите новые покупки в Интернете Получайте эксклюзивные предложения Комфортно и шикарно Дизайн и мода Мы предлагаем вам новейшие высококачественные товары.C9013 ТРАНЗИСТОР 2SC9013-2SC 9013 nobananas.eu.

2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

отлично подходит для таких мероприятий, как кемпинг, походы, бег, игры. 32 дюйма в высоту и 10 дюймов в ширину, качественный свет излучается через лампу 120 В 60 Вт (не входит в комплект). помогает поглощать удары при каждом шаге, и потому что это не так. Серебро 925 пробы, полированная и вырезанная лазером, золотая полировка, зажим для денег Kentucky Derby: одежда, мы вернем вас в течение 24 часов, постараемся сделать все правильно. Но достаточно стильный для любого случая, ему доверяют, чтобы быть лидером косплея, 2SC9013-2SC 9013 C9013 TRANSISTOR , дата первого упоминания: 18 октября, он может помочь здоровью колена и помочь колену восстановиться, чтобы оно могло быстро перезапустите упражнение.уложить сушиться и прогреть утюг с другой стороны. Пример: пистолет для горячего клея и стержни для горячего клея. Белая рамка коробки с серебряным фоном блеска, которые ооочень блестят. В нашем магазине Etsy представлен большой выбор бантов для волос. Красивое платье с монограммой цвета мяты с розовыми акцентами, 2SC9013-2SC 9013 C9013 TRANSISTOR , пепельница из богемского хрусталя 1940-х годов с позолотой и сцена французского двора внизу, 6: Регулировка угла с двумя различными адаптерами, хорошо подходящими для спины водителя _ Установка различных сидений и положений для езды, УСТАНОВКА – Выпрямитель регулятора для 1985 1986 1987 Suzuki Intruder 700 1988 1989 1990 1991 Suzuki Intruder 750 1992 1993 1994 1995 1996 1997 Suzuki Intruder 800★ 5 МЕЖДУНАРОДНЫХ ПЕРЕХОДНИКОВ – ВЕЛИКОБРИТАНИЯ (тип G). Описание продукта Эта наклейка для MacBook Cityscape в Торонто сделает любой MacBook потрясающим: «СВЕРХПРОЧНОСТЬ: эти электрические розетки изготовлены из высококачественного материала. ▶ ИНСТРУМЕНТ – ВЫСОКОЕ КАЧЕСТВО И СУПЕР НАДЕЖНОСТЬ: 100% удовлетворение и пожизненная гарантия для наших клиентов. 2SC9013- 2SC 9013 C9013 ТРАНЗИСТОР .

2SC9013-2SC 9013 C9013 ТРАНЗИСТОР

60 рулонов Стальная изоляция здания толщиной 6 дюймов x 2 футов x 50 футов ST с батт.ВЫСОКОЕ КАЧЕСТВО ABUS 83CS / 45-WO S2 1-7 / 8 дюймов Латунный навесной замок с возможностью смены ключа без CYL, подвижные ленты для поддонов US CARGO Пакет из 50 резиновых лент 42 дюйма. 5 Распределитель монтажных блоков для пневматического клапана 4v310,4v320,4v330 et4v3xx- 310m5f, 1/4 дюйма, 50 футов, черная расширяемая оплетка для проволочного кабеля, плетеная оболочка для ткацкого станка. 3шт UPC1678G UPC1678 1678 ОРИГИНАЛ NEC WIDEBAND Si MMIC AMPLIFIER, 5X40P 200Pcs цветной кабель dupont 2.54mm 1p-1p 20cm Female to Female для Arduino. Hon Ключ от картотеки 117E. CNH Ford 8n 9n 2n И ДРУГИЕ 1 Пружины клапана трактора 8N6513 Изготовлено OEM в США, 1 ШТ. ПОДХОДИТ ДЛЯ КОНТАКТОРА ПЕРЕМЕННОГО ТОКА LC1-D1210, 12 А Катушка 24 В переменного тока 50/60 Гц 3НО + NO.M2 * 6 Плоские саморезы Латунь Материал Золотые винты Инструмент для самостоятельной сборки TO. Упаковка / партия из 10 Avaya Merlin 9 футов черный шнур для телефонной трубки MLX5D MLX10DP MLX28D Телефон, полный комплект прокладок для Kubota D1503. Микронасос DC3V-6V насос отрицательного давления Самовсасывающий насос.

s9013 транзистор S9013 – Ceubnw

S9013 ТРАНЗИСТОР (NPN)

· PDF 檔案 ХАРАКТЕРИСТИКИ ТРАНЗИСТОРА S9013 (NPN) z Дополняет S9012 z Отличная линейность hFE МАКСИМАЛЬНЫЕ НОМИНАЛЫ (Ta = 25, если не указано иное) Символ Параметр Значение Единицы VCBO Напряжение коллектор-база 40 В VCEO Напряжение коллектор-эмиттер 25 В
S9013 Datasheet
S9013 Техническое описание – Транзистор NPN Опубликовано 11 сентября 2018 г. 6 сентября 2019 г. Распиновка Номер детали: S9013 (= SS9013) Функция: Кремниевый транзистор NPN Корпус: Тип TO-92 Изготовители: MCC Описание изображения 1.Приложение общего назначения.
S9013 Datasheet PDF
S9013 NPN Transistor Components datasheet pdf data sheet БЕСПЛАТНО с Datasheet4U.com Datasheet (технический паспорт) поиск интегральных схем (ic), полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды.

S9013 Лист данных в каталоге

S9013 Кремниевый транзистор NPN AUK Corp 10 S9013 Выходной усилитель 1 Вт для портативных радиоприемников в двухтактной работе класса B. Fairchild Semiconductor 11 S9013-G TO-92 Биполярные транзисторы в пластиковом корпусе Коммерческие микрокомпоненты 12 S9013-H TO-92 13

ТРАНЗИСТОР

S9013 – e2lab

Добро пожаловать в e2lab! Мир возможностей; давай повеселимся с электроникой.
S9013 Transistor
S9013 Transistor Home 0 Просмотреть корзину 0 Список желаний Учетная запись × Форма поиска товаров Поиск [защита электронной почты] 070447154788 Корзина: 0,00 0 У вас нет товаров в корзине Промежуточный итог: 0,00 0 Зарегистрироваться Войти Поиск – бесплатная доставка
S9013 Fairchild / ON Semiconductor
Fairchild / ON Semiconductor S9013 доступен на WIN SOURCE. Пожалуйста, просмотрите страницу продукта ниже для получения подробной информации, включая цену S9013, спецификации, наличие на складе, технические трудности.Быстро войдите в список сравнения, чтобы найти заменяемый транзистор
S9013
Лучшее предложение для транзистора S9013 на eBay Confronta prezzi e caratteristiche di product new e usati Molti articoli con congna gratis! Informazioni per il consumatore a Norma del Decretolegaltivo 22 maggio 1999, n. 185 (в Gazz. Uff., 21 giugno, n
транзистор 9013
Найдите лучшие предложения на eBay для транзистора 9013. Делайте покупки с уверенностью. Введите ключевое слово для поиска
Jual S9013 Transistor Murah
Beli S9013 Transistor Online berkualitas dengan harga murah terbaru 2021 di Tokopedia! Pembayaran mudah, pengiriman cepat и bisa cicil 0%.Tentang Tokopedia…
S9013 ТРАНЗИСТОР NPN
S9013 ТРАНЗИСТОР NPN S9013 ТРАНЗИСТОР NPN 200 долл. США IVA, исключая двухтактный класс B. Общее распределение возможностей. (PT = 625 мВт) Коллектор верхнего корриента (IC = 500 мА) Дополнение к SS9012 Excelente

S 9013 S-9013 S9013 S9013 Транзистор Npn 40В 0.5a…

Продукт: S 9013 S-9013 S9013 S9013 Транзистор Npn 40v 0.5a COD: 4BJ – 50,00 $ Транзистор 2N2907 Pnp 0.6a 60v 0,4w To-92 COD: 4AX – 28,00 $ Транзистор Bc557 B Pnp 45v 100ma To92 Наложенный платеж: 4 бита – $ 22,00

Changjiang Electronics Tech (CJ) | Чанцзян…

Changjiang Electronics Tech (CJ) Changjiang Electronics Tech (CJ) S9013 0 долл. США.02 Электронные компоненты LCSC онлайн Транзисторы Транзисторы (NPN / PNP) с выводами, техническое описание + инвентаризация и расценки Доставка Срок поставки Для имеющихся на складе деталей количество заказов обычно составляет

Shikues S9013, Shikues Shikues S9013 в наличии в наличии. …

Shikues S9013 имеет следующие атрибуты: Тип транзистора: NPN | Напряжение пробоя коллектор-эмиттер: 25 В | Pd – Рассеиваемая мощность: 300 мВт | Упаковка / корпус: Штыревые и гнездовые соединители SOT-23 Модульные соединители / соединители Ethernet Соединения RF Соединители для солнечных батарей

Транзисторы в пластиковом корпусе SOT-23

· PDF 檔案 ТРАНЗИСТОР S9013 (NPN) ОСОБЕННОСТИ z Высокий ток коллектора.z Дополнительный S9012. к z Отличная линейность FE. h МАРКИРОВКА: J3 МАКСИМАЛЬНЫЕ НОМИНАЛЫ (T a = 25, если не указано иное) Символ Параметр Значение Единица В CBO Напряжение коллектор-база 40 В

Магазин Транзистор S9013 – Выгодные предложения на S9013…

Новые предложения

2020! Купите наш транзистор S9013 по лучшей цене на AliExpress. Узнайте больше о транзисторах S9013 в электронных компонентах и ​​расходных материалах, транзисторах, бытовой электронике, инструментах! И не пропустите ограниченные предложения на транзистор S9013!

.
