Ремонт насосной станции своими руками

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Кроме того, в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей.

В данной статье рассмотрим, как по тем или иным признакам выявить проблему и самостоятельно выполнить ремонт.

Устройство и принцип работы домашней насосной станции

Для того, чтобы определить причину поломки, важно достаточно четко понимать, как работает и из чего состоит станция.

Основные компоненты конструкции представлены на рисунке. Принцип работы одинаков независимо от модели и производителя. Отличия заключаются только в конструктивных особенностях некоторых элементов.



Гидроаккумулятор (иначе называемый мембранный бак или гидрофор) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором они включаются и отключаются. Минимальный диапазон может отрицательно сказаться на работе агрегата, потому что он будет включаться слишком часто.

Основные причины неисправностей

Поскольку любая станция представляет собой совокупность взаимосвязанных механизмов, то поломка любого узла неизбежно приводит к сбоям в работе всей системы водоснабжения.

Неправильная работа насоса может быть вызвана:

  • негерметичностью соединений труб или нарушением их целостности;
  • отсутствием или выходом из строя обратного клапана;
  • неисправностью реле давления;
  • нарушением целостности гидрофора или резиновой мембраны;
  • загрязнениями внутренних частей насоса;
  • поломкой двигателя и т.п.

В зависимости от причины станция либо перестает работать совсем, либо начинает функционировать не так, как нужно. При наличии свободного времени и прямых рук в ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Настройка и ремонт

Что делать, если по истечении гарантийного срока службы насос перестал работать? Как найти причину поломки и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт бытовых станций производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей.

Неполадки в работе могут быть самые разные. Наиболее распространенные жалобы владельцев:

  1. Двигатель работает, но воды нет.
  2. Станция часто включается, давление воды скачет.
  3. Насос качает исправно, но подача воды идет с перебоями.
  4. Насосная станция не выключается.
  5. Насос вообще не включается.
  6. Мотор гудит но не вращается.

Рассмотрим, что делать в каждом из этих случаев.

Станция работает (вращается насос), но воду не качает

В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).

Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.

Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.

Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).

Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

Агрегат очень часто включается и качает рывками

В данном случае нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.

Причина 1. Порвалась находящаяся в баке мембрана (диафрагма, груша)

Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану. Подробная инструкция по замены груши гидроаккумулятора на примере станции Джилекс Джамбо приведена здесь.

После сборки доводим ресивер до необходимого давления

Причина 2. В гидробаке нет давления воздуха

Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы. Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».

Причина 3. Реле давление не работает

Случается, что со временем реле засоряется мельчайшими частицами песка, содержащимися в воде, или теряет свою эластичность резиновая прокладка, знакомая каждому, кто хоть раз самостоятельно разбирал и чистил РДМ-5.

В том случае, если ни промывка реле давления, ни замена изношенных частей не приносит положительного результата, можно приобрести новое. Рекомендуется покупать более современные стрелочные или электронные устройства, не содержащие в своей конструкции пружин. Отрегулировать такие реле сможет каждый, кто хоть немного дружит с техникой.

Насос работает, но вода идет с перебоями

Случается так, что агрегат вполне стабильно работает, без каких-либо частых отключений, но вода поступает неравномерно: то идет нормальным напором, то практически пропадает. В большинстве случаев причина заключается в том, что всасывающий трубопровод от насоса до скважины подсасывает воздух. Необходимо проверить все соединения на герметичность, при необходимости подтянуть или заменить фитинги.

Убедитесь, что не изменился уровень воды в скважине, и оборудование располагается на правильной глубине. Нередко проблема с неравномерной подачей воды решается именно корректировкой расположения водоразборной трубы.

Насос исправно качает воду, но не отключается

Нужно правильно настроить реле давления. Для этого в реле РДМ-5, например, служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой корректируется разница давления между нижним и верхним пределом. После длительной эксплуатации агрегата происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками увлекаться не рекомендуется.

Схема устройства реле РДМ-5

Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений. Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.

При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле, при этом оно перестает реагировать. В таком случае его нужно разобрать и почистить.

Более подробно о настройке реле РДМ5 вы можете узнать, посмотрев видео.

Что делать, если станция не включается?

Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.

Проверьте двигатель, прозвоните обмотки на целостность. Если присутствует запах горелой изоляции, то лучше не экспериментировать и доверить ремонт специалистам.

В чем искать причину, когда насос гудит и не крутится?

Часто бывает, что станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той причине, что он долгое время оставался без движения и без воды, крыльчатка «приклеилась» к корпусу. Нужно  вручную с задней стороны покрутить за крыльчатку двигателя, а затем включать в сеть.

Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.

Другая возможная причина – недостаточное напряжение электросети.

Рекомендуем посмотреть видео устранения некоторых неисправностей.

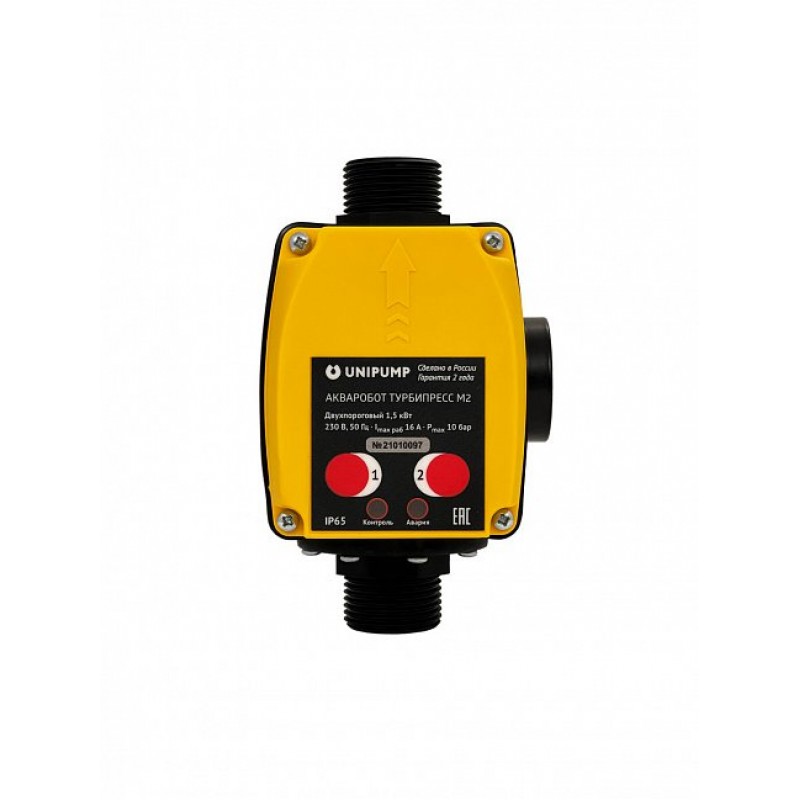

Блок управления насосам АКВАРОБОТ ТУРБИПРЕСС 1,5

Блок АКВАРОБОТ ТУРБИПРЕСС — предназначен для автоматического управления однофазными поверхностными и погружными насосами мощностью до 1,5 кВт или до 2,2 кВт.

Функциональные возможности устройства

  1. Автоматически управляет работой насоса, поддерживая в системе водоснабжения заданные пользователем пороги минимального и максимального давления – Рмин и Рмакс.
  2. Выключает насос при отсутствии потока воды. Переводит его в режим аварии при сухом ходе и при заклинивании насоса.
  3. Автоматически выключает насос в случае, если давление в системе достигло предельной величины Рпред (5,5–7 атм), и автоматически переводит устройство в рабочий режим при снижении давления до величины, ниже Рпред.
  4. Обеспечивает устойчивую работу насоса при пониженном напряжении сети – до 170 В.

Схема установки, Автоматический регулятор давления АКВАРОБОТ ТУРБИПРЕСС 1,5

Технические характеристики Автоматический регулятор давления АКВАРОБОТ ТУРБИПРЕСС 1,5
  • Напряжение электросети – ~170…250 В, 50 Гц
  • Максимальная мощность – 1,5 кВт
  • Максимальный ток – 16 А
  • Максимальное рабочее давление – 6 бар
  • Максимальная производительность насоса (скорость потока) – 7,2 м³/час (120 л/мин)
  • Минимальная скорость потока – 3 л/мин
  • Порог срабатывания защиты по давлению (Рпред) – 5,5–7 бар
  • Диапазон рабочих давлений выключения (Рмакс) – 2,0–5,0 бар
  • Диапазон рабочих давлений включения (Рмин) – 0,5–4,5 бар
  • Разрешающая способность по давлению – 0,2 бар
  • Минимальная разность (Рмакс – Рмин) – 0,5 бар
  • Заводская установка давления включения Рмин – 1±0,3 бар
  • Заводская установка давления выключения Рмакс – 3±0,3 бар
  • Присоединительные размеры - 1” наружная резьба х 1” внутренняя резьба х 1” наружная резьба
  • Степень защиты – IP65

В нашем магазине всегда большой выбор" Скважинные насосы для воды с содержание песка" , "Насос Водолей", дренажные насосы Vodotok, Leo, Grundfos, фекальные насосы Leo, Vodotok, Speroni, автоматика для насоса АКВАРОБОТ ТУРБИПРЕСС, Grundfos PM, Wilo Fluidcontrol, Pedrollo EASY, Vodotok PW, большой выбор" Баки и расширители" Водонагреватели, Промышленные насосы, Задвижки. .

Купить Регулятор давления вы можете в нашем магазине либо заказать на сайте.
Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.
Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.

Гарантия на Регулятор давления 12 месяцев .

Доставка оборудования по всей России .

Реле давления АКВАРОБОТ ТУРБИПРЕСС 1,5 автоматика для насоса, электронная, программируемая Блок АКВАРОБОТ ТУРБИПРЕСС — предназначен для автоматического управления однофазными поверхностными и погружными насосами мощностью до 1,5 кВт или до 2,2 кВт. Функциональные возможности устройства Автоматически управляет работой насоса, поддерживая в системе водоснабжения заданные пользователем пороги минимального и максимального давления – Рмин и Рмакс. Выключает насос при отсутствии потока воды. Переводит его в режим аварии при сухом ходе и при заклинивании насоса. Автоматически выключает насос в случае, если давление в системе достигло предельной величины Рпред (5,5–7 атм), и автоматически переводит устройство в рабочий режим при снижении давления до величины, ниже Рпред. Обеспечивает устойчивую работу насоса при пониженном напряжении сети – до 170 В. Схема установки, Автоматический регулятор давления АКВАРОБОТ ТУРБИПРЕСС 1,5 Технические характеристики...

Ремонт или установка нового блока автоматического управления насосом в г. Санкт-Петербург за 3000 рублей

Нужно диагностировать неисправность и поменять акваробот турбипресс. (Блок автоматического управления насосом)

Когда: , 15:12

Адрес: Санкт-Петербург, Броневая улица, 6

Смотрите также:
Отзывы Рейтинг: 5 - 2 отзыва
  • Николай К. Отзывы: 5 1 — Исполнитель

    Отзыв на задание «Ремонт или установка нового блока автоматического управления насосом»

    Все быстро и качественно сделал. Заказчик полностью устроил. Деньги заплатили без проблем. Надеюсь на дальнейшее сотрудничество. Обращайтесь!

    Вежливость

    Пунктуальность

    Адекватность

  • Михаил Отзывы: 19 — Заказчик

    Отзыв о выполнении задания «Ремонт или установка нового блока автоматического управления насосом»

    Все в порядке, работает

    Качество

    Вежливость

    Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Ремонт комнаты

    Комната 12м2. Нужна шпаклевка и покраска стен и потолка. Возможен перенос электроточек

    Анна Нахимовский проспект, Москва, Россия

  • Цена договорная

    Санкт-Петербург

    Добрый вечер! Я обратилась в стоматологическую клинику по поводу протезирования. Результат меня не удовлетворил. Деньги за услугу я заплатила вперед. Как мне вернуть назад деньги за лечение? Договор со...

    Ольга К. Богатырский проспект, 29к2, Санкт-Петербург, Россия

  • 20 000 руб

    Ремонт шкафа-купе

    Треснуло стекло на одной двери шкаф-купе фото приложил

    Анатолий Рублёвское шоссе, 3, Москва, Россия

  • Цена договорная

    Покрасить стену

    Покрасить балку бетонную и металлические ворота. Зачистить/обезжирить - все как нужно.

    Крымский А. 1-я Фрезерная улица, Москва

  • Цена договорная

    Ванная под ключ

    Ремонт ванной комнаты ,встретимся и на месте все обсудим,свой инструмент обязательно иметь...

    Сергей улица Декабристов, 6к2, Москва

Замена мембраны в насосной станции

Частые и непродолжительные запуски насоса, не равномерный поток воды (сильный напор чередуется со слабым), свидетельствует о том, что требуется замена мембраны в насосной станции.


При этой неисправности из ниппеля вместо воздуха выходит вода. Так как поменять мембрану в насосной станции не сложно, то сделать это можно и самостоятельно, не привлекая специалистов.

Порядок действий

Перед тем, как заменить мембрану в насосной станции прибор отключается от электросети, затем сбрасывается давление, то есть открываются краны и ожидается, пока все стечет, а манометр покажет 0. Потом перекрываются краны, которые идут в систему.

Далее замена мембраны на насосной станции выполняется в следующей последовательности:

1. Аппарат отсоединяется от системы при помощи газового ключа.

2. Под бак в том месте, где располагается фланец, подставляется ведро для сбора вытекающей жидкости.


3. На гидробаке выкручиваются болты фланца, но не все. Два крепежа расположенные по диагонали оставляются и немного ослабляются. Это делается, чтобы не залить все вокруг. Слив будет производиться потихоньку.
Когда поток прекратится, откручиваются последние крепежи, снимается фланец. Слегка освободив края, сливаются остатки.


4. В емкостях объемом 100 и более литров сверху имеется гайка держателя груши. Ее следует открутить.

5. Вынимается испорченная груша.


6. Чаще всего на стенках бака оседает грязь, поэтому он хорошо промывается и насухо вытирается.


7. Берется новая груша. Она по размеру должна совпадать со старой. Особое внимание необходимо обратить на диаметр горловины.

8. Вставляется резьбовой штуцер (при его наличии), при помощи которого верхняя часть заменяемой детали крепится к корпусу, и аккуратно закручивается.

9. Новая деталь устанавливается в гидробак.


10. При наличии штуцера установка выполняется таким образом, чтобы он попал в предназначенное для него отверстие.

Если стоит большая насосная станция замена мембраны будет затруднена тем, что дотянуться рукой до другого края емкости не получится. В этом случае можно воспользоваться различными подручными средствами, например, предварительно привязать к держателю веревку и протянуть ее через отверстие.
На резьбу накручивается гайка.


11. Горловина прижимается фланцем и фиксируется. Установка и закручивание болтов осуществляется по аналогичным правилам, что и для колес автомобиля.


12. Убирается крышка, закрывающая ниппель и насосом закачивается воздух. Делается это до получения нужного значения.

Его расчет производится следующим образом: максимальное давление, при котором система отключается, умножается на коэффициент 0,9. Когда все будет готово, ставится крышка.


На этом, собственно, замена мембраны насосной станции завершена. Аппарат подключается к трубам.
Запуск на сухую категорически запрещен, в противном случае через несколько минут прибор сломается. В него в обязательном порядке заливается вода. Для этого на насосе предусмотрено специальное отверстие.

Оно закрыто заглушкой. Она откручивается, внутрь наливается вода и назад ставится заглушка.
Оборудование включается в сеть и проверяется его работоспособность. Затем отключается от сети, сбрасывается давление, и манометром проверяются показатели в баке.

Далее регулируется нижнее и верхнее давление, то есть, при каких значениях будет происходить включение и при каких отключение.
Снимается крышка с блока регулировки и, закручивая или откручивая гайки, выставляются требуемые значения. Блок закрывается.
Вот и все, что нужно знать о том, как поменять мембрану на насосной станции.

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т. д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Блок управления АКВАРОБОТ ТУРБИПРЕСС 1,5 кВт

Блок АКВАРОБОТ ТУРБИПРЕСС — предназначен для автоматического управления однофазными поверхностными и погружными насосами мощностью до 1,5 кВт.

Функциональные возможности устройства

  1. Автоматически управляет работой насоса, поддерживая в системе водоснабжения заданные пользователем пороги минимального и максимального давления – Рмин и Рмакс.
  2. Выключает насос при отсутствии потока воды. Переводит его в режим аварии при сухом ходе и при заклинивании насоса.
  3. Автоматические пробные пуски после аварийной остановки через 5, 20, 60 минут, а затем через 6, 12, 24 часа. При появлении воды автоматически переходит в рабочий режим.
  4. Автоматически выключает насос в случае, если давление в системе достигло предельной величины Рпред (5,5–7 атм), и автоматически переводит устройство в рабочий режим при снижении давления до величины, ниже Рпред.
  5. Обеспечивает гарантированное отключение насоса при понижении напряжения сети до 170 В.
  6. Выход для присоединения гидроаккумулятора с латунной вставкой

Технические характериатики

  • Напряжение электросети – ~170…250 В, 50 Гц
  • Максимальная мощность – 1,5 кВт
  • Максимальный ток – 16 А
  • Максимальное рабочее давление – 6 бар
  • Максимальная производительность насоса (скорость потока) – 7,2 м³/час (120 л/мин)
  • Минимальная скорость потока – 3 л/мин
  • Порог срабатывания защиты по давлению (Рпред) – 5,5–7 бар
  • Диапазон рабочих давлений выключения (Рмакс) – 2,0–5,0 бар
  • Диапазон рабочих давлений включения (Рмин) – 0,5–4,5 бар
  • Разрешающая способность по давлению – 0,2 бар
  • Минимальная разность (Рмакс – Рмин) – 0,5 бар
  • Заводская установка давления включения Рмин – 1±0,3 бар
  • Заводская установка давления выключения Рмакс – 3±0,3 бар
  • Присоединительные размеры - 1” наружная резьба х 1” внутренняя резьба х 1” наружная резьба
  • Степень защиты – IP65


Инструкция по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС

Поиск и устранение неисправностей по сравнению с ремонтом устройства Alicat

Массовые расходомеры и контроллеры давления Alicat тщательно спроектированы и тщательно протестированы. Эти устройства предназначены для обеспечения высокой точности калибровки при одновременном смягчении воздействия факторов окружающей среды. Поскольку мы считаем важным, чтобы наши устройства сохраняли производительность после покупки, у нас есть команда инженеров по приложениям, которые помогают клиентам максимально эффективно использовать свои инструменты. Если устройство Alicat не работает должным образом, мы готовы помочь выявить и решить проблему как можно быстрее.

Если он не сломался… устраните неполадки!

Многие проблемы можно исправить, не возвращая устройство на завод. Ниже приведены некоторые общие проблемы и их решения:

Меню выбора газа Alicat ™

Выбран неправильный газ

Устройства Alicat могут пропускать более 98 газов и газовых смесей, но важно убедиться, что газ выбран на устройство соответствует газу, используемому с устройством. Подача газа, отличного от выбранного, обычно не оказывает отрицательного воздействия на само устройство.Однако измеренные показания расхода будут отличаться примерно на соотношение вязкостей двух газов. Данные можно привести к почти правильным показаниям, умножив каждое показание на отношение вязкости выбранного газа к желаемой вязкости газа.

Чтобы проблема не возникла снова, как можно скорее обновите выбор газа в меню «Выбор газа».

Отрицательные показания расхода

Отрицательные показания при отсутствии расхода обычно означают, что расходомер был расходом во время последнего тарирования.Чтобы устранить проблему, убедитесь, что нет потока, и дайте инструменту новую тару, выбрав МЕНЮ> ТАРА на главном экране, чтобы исправить проблему.

Проблемы настройки

Когда устройство Alicat покидает завод, клапан настраивается для работы в определенных стандартных условиях. Иногда эти характеристики клапана не соответствуют фактическим условиям эксплуатации. Когда это происходит, возможно, устройство не будет управлять со скоростью или стабильностью, типичными для контроллера Alicat.Не паникуйте! С устройствами Alicat можно изменять коэффициент усиления в алгоритме управления с передней панели и через последовательную связь. Чаще всего то, что кажется нефункциональным устройством, является просто контроллером, настроенным для другого конкретного приложения.

Устранение неполадок?

У нас есть постоянно растущая онлайн-база знаний, которая упрощает работу с прибором. Однако некоторые проблемы требуют более глубоких знаний о том, как Alicat работает (или не работает).В этом случае инженеры-прикладники могут помочь в чате (в правом нижнем углу страницы) или по телефону +1.888.290.6060.

Когда сломается… Мы починим.

Иногда проблему не решить. По разным причинам устройства Alicat необходимо возвращать на завод для ремонта. Чтобы ускорить ремонт, включите как можно больше информации об отказе или ошибке, а также обо всех уже выполненных устранениях неполадок, чтобы наша команда могла сосредоточиться на поиске и решении проблемы.

Наиболее часто встречающиеся сбои, способы их обнаружения и способы их предотвращения описаны ниже:

Загрязнение

Самая распространенная проблема обслуживания, которую мы видим, - это загрязнение на пути потока. Без надлежащих мер предосторожности инородные частицы и мусор собираются в клапане и корпусе потока и могут вызвать засорение устройства или неправильное считывание значений расхода.

Загрязнение может быть таким же серьезным, как паутина внутри устройства.

Чтобы избежать этого, всегда очищайте фитинги перед установкой и следите за тем, чтобы из чистых источников поступали соответствующие газы.Мы также рекомендуем устанавливать фильтры соответствующего размера на протяжении всего процесса для защиты от загрязнения.

Повышенное давление

Работа устройства при давлениях, превышающих указанные в технических характеристиках, может привести к повреждению датчиков. Если Alicat считывает странные значения при отсутствии давления, возможно, датчик находится под избыточным давлением и больше не работает.

Во избежание повреждения датчика всегда не забывайте использовать устройство Alicat в указанных условиях эксплуатации.Обратитесь к руководству по эксплуатации устройства для получения информации об этих условиях. Превышение их значений подвергает устройство Alicat риску катастрофического отказа.

Проблемы с электричеством или срыв ограничителя переходных процессов (TVS)

Несоблюдение правильных характеристик питания и связи может привести к катастрофическому отказу электроники в вашем устройстве. Устройства Alicat содержат TVS для защиты устройства от проблем с питанием . Признаки перегоревшего TVS включают аномальные показания входного / выходного напряжения до полной потери связи. Если устройство проявляет один из этих симптомов или кажется, что он потребляет чрезмерный ток, не продолжайте работу с устройством.

Чтобы предотвратить электрические проблемы, помните, какой источник питания используется для работы устройства Alicat, и проявите особую осторожность, чтобы убедиться, что проводка от источника питания соответствует правильным спецификациям.

Дрейф показаний датчика

Все показания устройства Alicat будут немного отклоняться, в пределах указанной точности. Дрейф вызван ограничениями датчика и не вызывает беспокойства.Чтобы обеспечить точность показаний, всегда тарируйте устройство Alicat перед использованием, когда датчик находится без давления (а не в условиях потока).

Если показания прибора отклоняются от нормы, превышающей допустимую, запишите показания расхода и давления при включении прибора и записывайте эти показания каждые пять минут в течение часа. Отклонение более 0,2% от полного диапазона шкалы может означать, что датчик неисправен.

Мы заметили довольно страшные повреждения устройства. Правильный уход может помочь предотвратить повреждение.

Повторная калибровка

Чтобы гарантировать, что каждое устройство поддерживает заданную производительность и в рамках гарантии, мы рекомендуем ежегодную повторную калибровку каждого устройства Alicat. Путем ежегодной перекалибровки можно исправить небольшие изменения показаний расхода, которые находятся в пределах спецификации, но показывают признаки дрейфа. Это также возможность перенастроить устройство для нового эксперимента или процесса, обновить функции и выявить потенциальные проблемы, прежде чем они станут проблемами.

АКВАРОБОТ ТУРБИПРЕСС - регулятор давления и расхода

Устройство для автоматического управления 1.Однофазные поверхностные и погружные насосы мощностью 5 или 2,2 кВт

Торговая марка
АКВАРОБОТ

Производитель
UNIPUMP

Гарантия
24 месяца


АКВАРОБОТ ТУРБИПРЕСС предназначен для автоматического управления однофазными поверхностными и погружными насосами мощностью до 1,5 кВт или 2,2 кВт. кВт.

Функциональные возможности

  1. Автоматически управляет работой насоса, поддерживая заданные пользователем пороговые значения минимального и максимального давления - Pmin и Pmax.
  2. Отключает насос при отсутствии потока воды. Перевод насоса в аварийный режим в случае работы всухую или заклинивания насоса.
  3. Автоматически отключает насос, если давление в системе достигает предельного значения P ultimate (5,5 - 7 атм), и автоматически переводит устройство в рабочий режим, когда давление падает до значения ниже P предела.
  4. Обеспечивает стабильную работу насоса при падении напряжения в системе до 170В.
Технические характеристики
  • Напряжение в системе: ~ 170… 250 В, 50 Гц
  • Максимальная мощность: 1.5кВт / 2.2кВт
  • Максимальный ток: 16А / 20А
  • Максимальное рабочее давление: 6 бар
  • Мин. Производительность насоса (расход): 7,2 м³ / ч (120 л / мин)
  • Макс. расход: 3 л / мин
  • Порог защиты по давлению (Р предельное): 5,5 - 7 бар
  • Диапазон рабочего давления отключения (Рмакс): 2,0–5,0 бар
  • Диапазон рабочего давления включения (Рмин): 0,5–4,5 бар
  • Разрешающая способность по давлению: 0.2 бар
  • Мин. Разница (Рмакс - Рмин): 0,5 бар
  • Заводская настройка давления включения Рмин: 1 ± 0,3 бар
  • Заводская настройка отключения давления Рмакс: 3 ± 0,3 бар
  • Присоединительные размеры: внешняя резьба 1 дюйм х внутренняя резьба 1 дюйм х внешняя резьба 1 дюйм
  • Класс защиты: IP65.

Все оборудование раздела: Автоматика для систем


← Вернуться в раздел

Устранение неисправностей расходомеров перепада давления - из блога Cole-Parmer

Что происходит, когда вы работаете с расходомерами дифференциального давления и при отсутствии потока, задержках потока или других проблемах? Вот несколько рекомендаций:

Регулятор расхода Cole-Parmer®, масса, перепад давления, для газа

Проблема: Дисплей не включается или работает плохо.

Решение: Проверьте соединения питания и заземления.

Проблема: Показание расхода приблизительно фиксировано либо близко к нулю, либо почти к полной шкале, независимо от фактического расхода в линии.

Решение: Датчик перепада давления может быть поврежден. Избегайте установок, при которых на датчике может падать давление, превышающее 10 фунтов на квадратный дюйм. Распространенной причиной этой проблемы является мгновенная подача газа под высоким давлением из электромагнитного клапана мгновенного действия перед счетчиком.Гарантия не распространяется на повреждения, вызванные чрезмерным перепадом давления.

Проблема: После установки нет потока.

Решение: Контроллеры Cole-Parmer MC содержат нормально закрытые клапаны и требуют уставки для работы. Убедитесь, что сигнал заданного значения присутствует и подается на правильный вывод, и что правильный вход выбран в списке «Вход» на экране режима настройки управления. Также убедитесь, что устройство правильно заземлено.

Проблема: Расход отстает от заданного значения.

Решение: Убедитесь, что давление достаточно для достижения желаемой скорости потока. Если линия сигнала уставки и / или линия выходного сигнала относительно длинная, может потребоваться более толстые провода (особенно заземляющая), чтобы избежать падения напряжения из-за длины линейного провода. Неправильная настройка ПИД-регулятора также может вызвать этот симптом, если член D слишком велик по отношению к члену P.

Проблема: Контроллер медленно реагирует на изменение уставки или создает колебания в потоке.

Решение: Эти симптомы могут быть вызваны неправильной настройкой ПИД-регулятора. Использование в условиях, значительно отличающихся от тех, при которых устройство было изначально установлено, может потребовать повторной настройки контура ПИД-регулирования.

Проблема: Выходной сигнал ниже значения на дисплее.

Решение: Это может произойти, если выходной сигнал измеряется на некотором расстоянии от измерителя, поскольку падение напряжения в проводах увеличивается с увеличением расстояния. Использование более толстых проводов, особенно в заземляющем проводе, может уменьшить этот эффект.

Нравится:

Нравится Загрузка ...

Связанные

Многие пользователи контроллеров массового расхода столкнулись с дорогостоящими проблемами при использовании MFC, которые были выбраны с помощью так называемого универсального подхода MFC.

«Стандартный» MFC - это MFC, откалиброванный и маркированный для одного газа, но используемый для контроля другого газа. В качестве примера предположим, что вы хотите пропустить 30 куб.см трихлорида бора (BCl3) через МФЦ с азотом (N2) 100 куб.см. Предположим, что коэффициент преобразования газа (CF) производителя для BCl3 по отношению к N2 равен 0.41. Это соответствует эквивалентному расходу азота 73,17 куб. См.

.

30 sccm BCl3 ¸ 0,41 N2 / BCl3 = 73,17 sccm N2

Примечание. Погрешность, вызванная использованием CF, может достигать 10% в соответствии со списком CF производителя.

Использование коэффициента преобразования не учитывает проблемы, связанные с:

  • Плотность газа
  • Правильный эластомерный уплотнительный материал
  • Ответ контроллера
  • Монтажное положение

Плотность газа

Плотность газа является одним из факторов, определяющих, как регулирующий клапан MFC должен быть отрегулирован во время сборки MFC.Плотность, также обсуждаемая в руководстве по давлению, также влияет на размер отверстия клапана регулятора массового расхода в зависимости от модели. Оба эти фактора определяют, насколько хорошо контроллер работает во всем диапазоне регулирования.

В приведенном выше примере относительная плотность N2 составляет 1,25 г / л при 0 ° C. Относительная плотность BCl3 составляет 5,227 г / л 0 ° C. Таким образом, BCl3 примерно в 4 раза плотнее, чем N2. Для газа BCl3 потребуется большее отверстие внутри регулирующего клапана, чтобы обеспечить его полный диапазон регулирования.Следовательно, регулирующий клапан на BCl3 MFC должен быть отрегулирован для обеспечения большего открытия, чем регулирующий клапан на N2 MFC с аналогичными перепадами давления.

Другая проблема плотности возникает, когда газ N2 используется для проверки калибровки MFC, откалиброванных для газов с очень низкой плотностью, таких как водород и гелий. Относительные плотности водорода и гелия при 0 ° C составляют 0,0899 г / л и 0,1786 г / л соответственно. Азот примерно в 14 раз плотнее водорода и в 7 раз плотнее гелия.Если регулирующие клапаны правильно отрегулированы для управления этими двумя газами с относительно низкой плотностью, MFC часто не позволяют полный поток азота с более высокой плотностью. Может показаться, что MFC неисправны, потому что они не пропускают ожидаемое количество газа, когда на самом деле MFC правильно настроены на водород или гелий.

В приведенных выше примерах обе ситуации аналогичны попытке пропустить мед, жидкость с высокой плотностью, и спирт, жидкость с низкой плотностью, через одно и то же маленькое отверстие!

Правильное эластомерное уплотнение

Viton® обычно рекомендуемый эластомер для работы с инертными газами.Реактивные газы требуют более прочного эластомера, такого как Kalrez®, для безопасной и правильной работы. Если для подачи некоторых химически активных газов используется регулятор массового расхода, оснащенный уплотнениями из Viton®, могут возникнуть очень серьезные проблемы. Другие газы, такие как аммиак, требуют совершенно другого уплотнения, и большинство производителей рекомендуют неопрен.

При испытаниях BCl3 MFC, снабженных уплотнениями из Viton® и нагретых до 35 ° C, средний срок службы MFC составлял приблизительно от шести до десяти недель.Уплотнения из Viton® затвердеют и потеряют целостность.

МФЦ, оснащенных более дорогим составом Kalrez®, имели средний срок службы от шести до двенадцати месяцев при тех же условиях.

Ответ контроллера

См. Учебник по давлению.

Монтажное положение

См. Руководство по монтажной позиции.

Заключение

С тех пор, как мы начали обслуживать контроллеры массового расхода (в 1980 г.), мы обнаружили, что вышеупомянутые проблемы постоянно беспокоят пользователей, которые пытаются использовать «общий» подход MFC.

Если вам необходимо использовать обычные регуляторы массового расхода, по крайней мере, сообщите в обслуживающую организацию фактический газ, который вы будете пропускать через MFC. Это позволит им правильно настроить MFC для фактически используемого газа, тем самым уменьшив проблемы, связанные с вашим контроллером массового расхода. Эта информация запрашивается на наших ремонтных бирках.

Viton® и Kalrez® являются зарегистрированными товарными знаками DuPont Dow Elastomers.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
