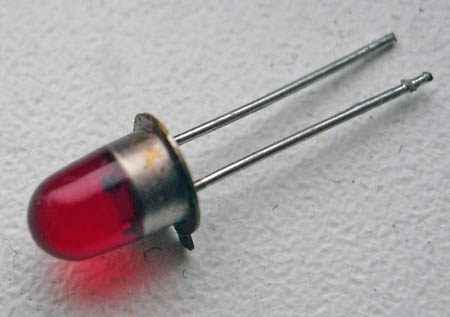

Светодиод АЛ307БМ.
Низкие цены. На складе в наличии.Краткое техническое описание на
светодиод АЛ307БМАЛ307БМ
Диоды АЛ307БМ светоизлучающие, с рассеянным излучением, эпитаксиальные, красного цвета свечения.
Предназначены для визуальной индикации в оборудовании общего назначения.
Изготовляются на основе соединений галлий — алюминий — мышьяк АЛ307АМ, АЛ307БМ и фосфида галлия АЛ307ВМ, АЛ307ГМ, АЛ307ДМ, АЛ307ЕМ, АЛ307ИМ, АЛ307ЛМ.
Выпускаются в пластмассовых корпусах с гибкими выводами.
Маркировка светодиодов приводится на групповой таре.
Масса диода не более 0,35 г.

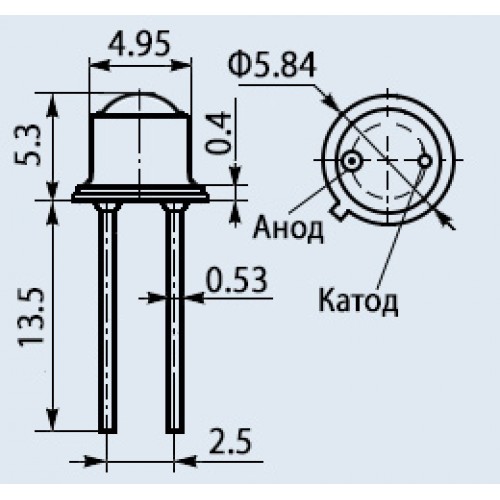

Тип корпуса: КИ2-2.
Вид климатического исполнения: «УХЛ».
Технические условия: аА0.336.076ТУ/04.
Гарантийный срок сохраняемости — 12 лет.
Импортный аналог: HLMP1600.
Основные технические параметры светодиода АЛ307БМ:
• Цвет излучения (свечения): красный;
• Сила света: не менее 0,9 кд/м2;
• Постоянное прямое напряжение: не более 2 В;
• Максимум спектрального распределения: 0,665 мкм;
• Максимально допустимый постоянный прямой ток: 20 мА;
• Максимальный импульсный ток при заданной длительности импульса: 100 мА;
• Максимально допустимое обратное постоянное напряжение: 2 В;
• Максимально допустимое импульсное обратное постоянное напряжение: 2 В.
Если вас интересует более подробная техническая информация о светодиоде АЛ307БМ обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
Гарантия
На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.
После подтверждения заказа товар достается со склада, перепроверяется и, при необходимости, калибруется в лаборатории, комплектуется ЗИПом и технической документацией, надежно упаковывается.
Упаковка светодиода АЛ307БМ может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.
Для большей надежности также используем пенопласт, пупырчатый полиэтилен, гофрокартон, гидроизоляционную пленку. Для габаритных поставкок возможна транспортировка на паллетах.
Доставка светодиода АЛ307БМ
По умолчанию доставка осуществляется транспортой компанией «Новая Почта».
Также для вашего удобства мы предоставляем на выбор другие варианты доставки: SAT, Gunsel, Автолюкс, Укрпошта.
Возможна курерская доставка по указанному вами адресу транспортной компанией.
Укажите желаемый способ при общении с менеджером. Если по каким-либо причинам Вы не можете воспользоваться ни одним из предложенных способов, то мы попытаемся найти подходящий вариант.
Также вас может заинтересовать:
Дополнительная информация
Категории товара : оптоэлектронные приборы, индикаторы, количество просмотров товара: 147. Рейтинг товара Светодиод АЛ307БМ: 4. Приведенные данные актуальны на: 16-02-2023. Подробную информацию о наличии и характеристиках товара уточняйте в отделе продаж.
AL307GM – Светодиоды, индикаторы | Российская электронная компания
Главная / Продукты / Светодиоды, индикаторы / АЛ307ГМ
Светодиоды, Индикаторы

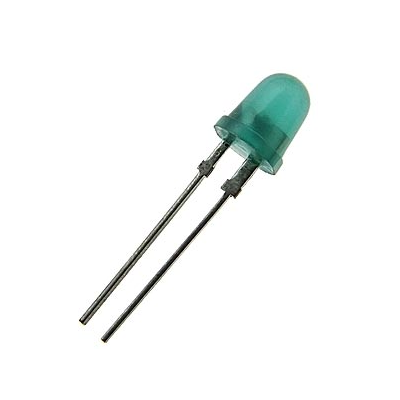

Диоды АЛ307ГМ светоизлучающие, с рассеянным излучением, эпитаксиальные.
Производство диодов
основано на соединениях галлия – алюминия – мышьяка АЛ307АМ, АЛ307БМ и фосфиде галлия АЛ307ВМ, АЛ307ГМ, АЛ307ДМ, АЛ307ЭМ, АЛ307ИМ, АЛ307ЛМ.
Диоды выпускаются в пластиковом корпусе.
Максимальный вес диода 0,35 г.
Основные технические параметры диодов АЛ307ГМ:
• Цвет свечения: зеленый;
• Сила света: не менее 1,5 кд/м2;
• Постоянное постоянное напряжение: максимум 2 В;
• Максимальное спектральное распределение: 0,567 мкм;
• Максимальный постоянный постоянный ток: 22 мА;
• Максимальный импульсный ток при заданной длительности импульса: 60 мА;
• Максимальное обратное постоянное напряжение: 2,8 В;
• Максимальное импульсное обратное напряжение: 2,8 В.
Technical characteristics of light-emitting diodes
AL307AM, AL307BM, AL307VM, AL307GM, AL307DM, AL307EM, AL307ZHM, AL307KM, AL307LM, AL307MM, AL307NM, AL307PM, AL307RM, AL307TM:
Diode | Цвет излучения | Максимальные значения параметров диодов | Значения электрических и световых параметров | ТЭН | |||||||||||||
I. | I.dir.pMAX | Urev.MAX | Urev.p.MAX | IV | λMAX | Udir | |||||||||||
МА | MA | V | V | KD/M2 | MCM | V | MCM | V | 0003°C | ||||||||
AL 307АМ | Red | 20 | 100 | 2,0 | 2,0 | > 0,15 | 0,665 | 2,0 | -60…+70 | ||||||||
AL | |||||||||||||||||
AL | 0022 307БМ Red | 20 | 100 | 2,0 | 2,0 | >0,9 | 0,665 | 2 , 0 | -60…+70 | ||||||||
AL 307 VM | Green | 22 22 22 | Green | 22 22 22 22 22 22 22 22 | 000360 | 2,8 | 2,8 | >0,4 | 0,567 | 2,4 | -60…+70 | ||||||
AL3 07 GM | Green | 22 | 60 | 2,8 | 2,8 | >1,5 | 0,567 | 2,4 | -60…+70 | ||||||||
AL 307 DM | Желтый | 22 | 60 | 2,5 | 2,5 | > 0,4 | 1 | > 0,4 | 0002 0,590 | 2,4 | -60…+70 | ||||||
AL 307 EM | Yellow | 22 | 60 | 2,5 | 2,5 | > 1,5 | 0 590 | 2,4 | -60…+70 0003 | ||||||||
AL 307 ZHM | Yellow | 22 | 60 | 2,5 | 2,5 | >6 , 0 | 0,590 | 2,4 | -60…+70 | ||||||||
AL 307 | AL 307 | AL 307 | AL0022 KM | red | 20 | 100 | 2,0 | 2,0 | >2,0 | 0,665 | 2 , 0 | -60…+70 | |||||
AL 307 LM | RED | 22 22 22 | RED | 22 22 | 0003 | 100 | 2,0 | 2,0 | >6,0 | 0,665 | 2,0 | -60…+70 | |||||
AL 307 мм | Orange | 22 | 60 | 2,0 | 60 | 2,09003 | 60 | 2,09003 | 60 | 2,09003 | 60 | 9000 2 | . 2,0 | >6,0 | 0,610 | 2,4 | -60…+70 |
AL 307 NM | Green | 22 | 60 | 2,8 | 3 | > 6,0 | 0002 0,567 | 2,4 | -60…+70 | ||||||||
AL 307 PM | green | 22 | 60 | 2,0 | 2,0 | > 16,0 | 0 567 | 2,4 | -60…+70 0003 | ||||||||
AL 307 RM | orange | 22 | 60 | 2,0 | 2,0 | >1 , 5 | 0,610 | 2,4 | -60…+70 | ||||||||
AL 307 TM AL 307 TM 307 TM 307 TM AL0024 | orange | 22 | 60 | 2,0 | 2,0 | >0,4 | 0,610 | 2,4 | -60…+70 | ||||||||
dirMAX
