#1
- #1
Есть несколько магазинов, торгующих дешевыми комплектами TDA7293 на aliexpress и, возможно, других сайтах с пометкой:
.Чип платы моноусилителя мощности имеет TDA7293/7294, которые будут отправлены случайным образом
Нажмите, чтобы развернуть.
..

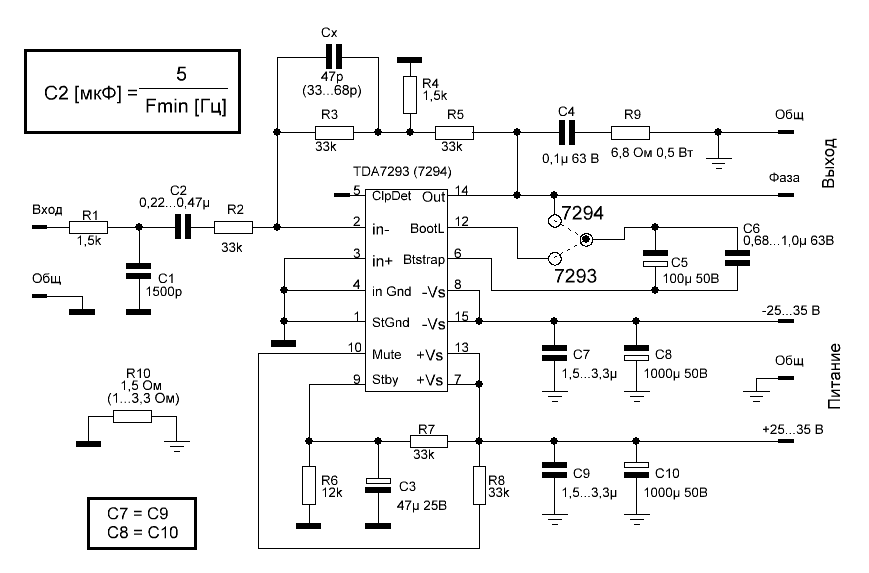

..Я думаю, это было бы хорошо, за исключением того, что посадочные места не совсем совместимы; в частности, у 7293 есть специальный контакт BOOTLOADER (12), который управляет загрузочным конденсатором, тогда как на 7294 загрузчик C управляется выводом OUTPUT (14), а контакт 12 является размыкающим.
Я получил несколько таких (для системы с активным кроссовером) с макетами печатных плат, предполагающими 7293 (начальная загрузка с контакта 12), но пакеты включали микросхемы 7294, что, как я полагаю, означает, что начальная загрузка C на самом деле не заряжается, и поэтому чип, вероятно, начнет ограничивать мощность при более низких, чем ожидалось, уровнях мощности. 7293 Я думаю, что можно загрузиться с выхода, поэтому, вероятно, можно сделать плату, совместимую с обоими чипами, но платы, которые они продают, подходят только для 7293, а не для 7294. место дремеля, и комплекты по-прежнему, вероятно, имеют разумную стоимость (такая же стоимость, как и доставка одного чипа), особенно если вы выбросите вероятно поддельные электролиты «2200 мкФ 50 В 105C» и запустите их от лучшего источника постоянного тока, чем маленький мост, и грубо – недостаточный фильтр выпрямителя в комплекте.
#2
- #2
Лаплас сказал:
…. стоимость комплектов, вероятно, по-прежнему приемлемая (такая же цена, как и при поставке одного чипа)…
Нажмите, чтобы развернуть…
Что, очевидно, должно заставить вас усомниться в том, что микросхемы изначально подлинные, верно?
#3
- #3
Комплекты в порядке и работают, не проблема по цене.
Но вы действительно не знаете, чипы 7293/7294 (конечно, ненастоящие).
Если покупать фишки только с aliexpress, то более 50% ПОДДЕЛКА, пустые, вообще не рабочие. Не делай этого. Если вы найдете рабочий, вы все равно не знаете, купили ли вы 7293 или 7294 .
Я хотел отремонтировать сгоревший 7293 в параллельном усилителе, и я предпочел купить несколько комплектов и выбрать 7293, вместо того, чтобы покупать чипы с aliexpress (НЕТ, НЕТ, НЕТ) или оригинальные чипы.
Оригинальные чипы лучше, но скомпрометируют всю идею – я бы купил целый рабочий усилитель по цене чипов и потратил 0 МОЕГО времени на чрезвычайно дорогой (из-за стоимости запчастей) ремонт.
Последнее редактирование:
#4
- #4
Китай наводнен TDA7294 с маркировкой TDA7293.
#5
- #5
Подай жалобу на AliExpress и верни деньги или большую скидку. Они хороши в этом, если вы можете предоставить доказательства, что легко.
#6
- #6
Конечно, чипы вполне могут быть поддельными, но, похоже, обычное дело – перемаркировать 7294 (или другие случайные вещи) как 7293, что является более желательной версией. Они имеют маркировку 7294.
#7
- #7
Схема на платах комплекта Плохая, поэтому я сделал это:
GitHub – phenidone/tda7293-appnote: PCB для усилителей TDA7293/TDA7294, в соответствии с предложениями таблицы
Там схема PDF и макет PNG для тех, кто у меня нет kicad для просмотра реальных файлов проекта.
Любые комментарии/вклад приветствуются.
#8
- #8
Я всегда рекомендую известных продавцов, таких как mouser или digikey. Во всяком случае tda7294 звучит не хуже 7293.
Последнее редактирование:
#9
- #9
С тех пор я заказывал все новые детали у farnell/e14; они обошлись мне в 4 раза дороже за компоненты (исключая печатные платы), чем китайские комплекты.
Одни только колпачки фильтра подачи (УВЗ1х432МХД) были больше, чем полные комплекты.
В настоящее время я разрабатываю схему также для TDA8954 в BTL. Если я смогу уместить это в 50×100, я закажу их вместе на одной панели.
#10
- #10
Да, поделки стоят
Сейчас я переживаю ужасные дни!! Сегодня я получу курьера от RS Components, что-то особенное!
#11
- #11
Да, проклятие сегодняшнего дня… либо чрезвычайно дорогие простые детали от настоящего дистрибьютора с минимальным количеством заказа и т.д., либо дешевые поддельные детали…. Любители переключились на интернет-магазины, потому что это было “легко” и дешевле и дешевле = хороший. Это затронуло компании, у которых были настоящие магазины с настоящими работниками, реальные счета за электроэнергию и арендную плату. Промышленность переместила сборку устройств в Китай, поскольку затраты были ниже, а персонал был дешевле, поэтому прибыль была намного выше, и эти строгие экологические нормы можно было обойти, поскольку там, казалось, никого это не заботило.
Маленькие физические магазины, которые были между ними и каким-то образом выживали, исчезли. После ковида последние оставшиеся воины также закрылись. Теперь материальная нехватка и энергетические проблемы в Китае, где, опять же по экономическим причинам, производится почти все…
В общем, иногда непредвиденные (или запланированные?) события, влияющие на хобби. Не говоря уже о промышленности, которая должна пойти на многое, чтобы получить простые детали.
Может быть, это знак того, что поддержка местных компаний и недопущение глобализма может быть мудрым выбором, который, в конце концов, отвечает вашим личным интересам. Эти «простые и дешевые» со временем стали «сложными и дорогими», наполняя карманы небольшого числа людей, но не находящихся рядом с вами. У тех, кто находится рядом с вами, те же проблемы, что и у вас, с высокими счетами за электроэнергию, трудностями с поиском работы, устройствами, которые рано выходят из строя…..
Последнее редактирование:
#12
- #12
emosms сказал:
Если вы покупаете фишки только на aliexpress, то более 50% это ПОДДЕЛКА, пустые, вообще не рабочие. Не делай этого. Если вы найдете рабочий, вы все равно не знаете, купили ли вы 7293 или 7294 .
.Нажмите, чтобы развернуть…
Я покупал быстрые преобразователи a2d в RS примерно за 12 фунтов стерлингов.
В Али Экспресс они стоили 1,50 доллара.
Я купил несколько штук, чтобы посмотреть, работают они или нет, и все в порядке.
Я продолжаю покупать на Али, но только у того же продавца, который, как я знаю, был хорошим.
Будьте осторожны с силовой электроникой из Китая, так как некоторые кристаллы очень маленькие по сравнению с оригинальными деталями.
№13
- №13
Наверняка не все из Китая подделка. Практически вся ваша электроника всегда поступает из Китая; единственная разница заключается в том, кто и какие элементы цепочки поставок проверяет.
Я купил *много* дешевой китайской электроники, и, наверное, 95% из нее работает по спецификации. Как азартная игра, она определенно окупается в среднем.
Я соберу некоторые дополнения к своим платам, используя 7294, которые есть в наборах; если они работают (чего я от них жду!), то они будут использоваться в каком-то другом проекте. Может какие-то сарайные колонки
№14
- №14
У меня нет проблем с товаром китайского производства, если он поступает от известного продавца, такого как RS comp.
….aliexpress хорош, если вам нужны дешевые компоненты для экспериментов! Дело не в том, что они продают только дешевые подделки, а в том, что на них нельзя положиться.
№15
- №15
У меня нет проблем с товаром китайского производства, если он поступает от известного продавца, такого как RS comp.
Нажмите, чтобы развернуть…
RS имеют очень хороший контроль качества. Это не обычное дерьмо, которое продают в Китае.
Я купил четыре бородавки в Китае. Ни одна не продержалась неделю.
Купил четыре китайских настенных бородавки у RS и никогда не было проблем.
№16
- №16
Определенно они лучшие!!
# 17
- # 17
У кого есть хорошие платы на три 7293 параллельно?
# 18
- # 18
Нужен TDA7293 вот в штатах, у моего 100 ваттного гитарного усилителя BOSS KTANA сгорел один, единственный.
Боль в A$$ удалить, и я хочу сделать это только один раз. Слишком сильно нажал.
# 19
- # 19
Пол Стюарт сказал:
У кого есть хорошие платы на три 7293 параллельно?
Нажмите, чтобы развернуть…
О, В.
#20
- #20
Помните о двух других больших различиях между 7293 и 7294: 7294 не могут быть подключены параллельно (контакт 11 = нормально замкнутый) и номинальное напряжение питания ниже (±40 В пост.
