Алюминиевый провод 4 квадрата: Кабель 4 квадрата какую мощность можно подключить

4 Квадрата провод максимальная нагрузка

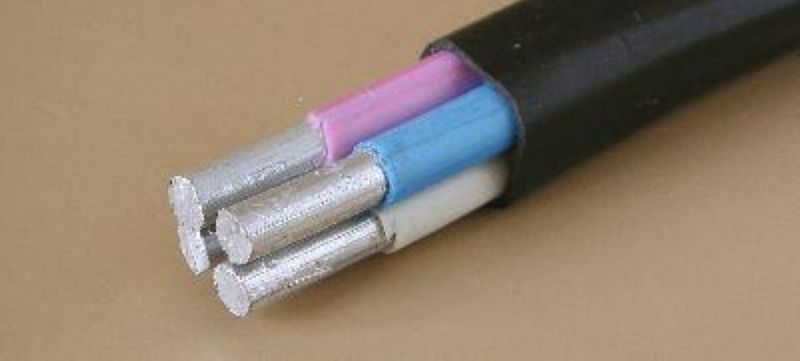

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или “квадратах”. Каждый “квадрат” алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум — только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата.

И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Алюминиевые жилы проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	—		—	—		—
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	—		—	—		—

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Провод медный 4 квадрата, какою нагрузку выдерживает?

Что можно подключить из мощных потребителей на провод сечением 4 миллиметра?

Хотя вопрос и стоит об нагрузке в 4 квадрата медного кабеля, но всё-таки необходимо понимать, что исполнение проводов бывает различное, соответственно и нагрузка будет разной, по этой причине при расчёте пользуйтесь не только полученной цифрой, но и сравнивайте технические характеристики по определённой маркировке кабеля.

Итак ниже приведены параметры для кабеля на 4 квадрата по маркировке (речь идёт о 3-х жильных кабелях):

Допустимый ток кабеля NYM 3*4: 34 ампер.

Номинальное переменное напряжение: 500 Вольт.

Активное сопротивление жилы: 4,65 Ом в километре.

Кабель ВБбШв 3*4

Допустимый ток при прокладке на воздухе — 36 Ампер.

Допустимый ток при прокладке в земле — 47 Ампер.

Допустимый ток короткого замыкания — 0,43 Ампер.

Активное сопротивление жилы — 4,65 Ом на километр.

Кабель бронированный ВБбШвнг 3*4

Допустимый ток при прокладке на воздухе — 36 Ампер.

Допустимый ток при прокладке в земле — 47 Ампер.

Допустимый ток короткого замыкания — 0,43 Ампер.

Активное сопротивление жилы — 4,65 Ом на километр.

Кабеля силовой ВБбШвнг-LS 3*4

Допустимый ток при прокладке кабеля на воздухе — 36 Ампер.

Допустимый ток при прокладке бронированного кабеля в земле — 47 Ампер.

Допустимый ток короткого замыкания — 0,43 Ампер.

Активное сопротивление жилы — 4,65 Ом на километр.

Кабель ВВГ-П 3х4

Допустимый ток при прокладке ВВГ-П 3х4 на воздухе: 36 Ампер.

Допустимый ток при прокладке в земле: 47 Ампер.

Допустимый ток односекундного короткого замыкания: 430 Ампер.

Активное сопротивление жилы: 4.65 Ом на километр.

Последний кабель, ВВГ-П 3х4, в основном и применяется при прокладке электрических проводов в квартире, считается самым распространённым и оптимальным в потреблении для домашних нужд.

Для начала, чтобы не опытные мастера и строители понимали в чём дело, и почему ответ на этот вопрос не однозначный, давайте разберём условие вопроса, а именно: что такое медный провод (какие они бывают) и что такое “4 квадрата”.

1) Медные провода — исполнение этих проводов очень различное, так под одним сечением могут выпускаться разные провода, общее между ними только в том, что они медные и имеют одинаковый диаметр, а вот сам кабель и изоляция различаются. Кабеля могут быть как сплошные, так и многожильные, а изоляция выполнена из различных материалов. По маркировке это кабеля: ВВГ, NYM, ПВС, ШВВП, КГ, ВББШв, ПБПП, ПУНП, ППВ, ПВ1, ПВ3 и прочие.

2) “4 квадрата” — так в электрике обозначают провод диаметром в 4 миллиметра, имеется ввиду одна жила. В одном кабеле могут находится от одной и более жил, также они могут различаться по сечению.

3) Надо знать нагрузку, которая измеряется в Амперах. Данный показатель может иметь градацию в зависимости от условий эксплуатации кабеля.

Итак, для каждого кабеля будет своё значение нагрузки. При строительстве квартир в последнее время всё больше используют кабеля ВВГ, с них и начнём.

ВВГ

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 44 Ампера (минимум 36, перегрузка 40)
• 3 жилы основные — 37 Ампер (минимум 33, перегрузка 40)
• 4 жилы основные — 34 Ампера (минимум 33, перегрузка 37)

Если кабель проложен в земле, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 47 Ампер (перегрузка 54)
• 3 жилы основные — 47 Ампер (перегрузка 54)
• 4 жилы основные — 43 Ампера (перегрузка 50)

NYM

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 1 жила — 41 Ампер (перегрузка 60)
• 3 жилы — 35 Ампер (перегрузка 49)

ПВС

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 1 жила — 38 Ампер допустимый

ШВВП

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 32 Ампера

Остальные кабеля менее распространены при строительстве.

Из описания видно, что влияние на нагрузку происходит не только от того, как исполнен кабель, но также и где он проложен. Также в описании напряжения приведены при использовании тока в 220 Вольт, для тока в 380 Вольт нагрузка на кабель будет другая!

________________­ ________

Остаётся открытым вопрос о том, какие потребители можно вешать на медный кабель с сечением в 4 квадрата. По характеристикам, вне зависимости от исполнения и способа прокладки, данный кабель в 4 миллиметра выдерживает мощность всех бытовых приборов (они все исполнены под нагрузку не более 32 Ампер). В число бытовых приборов также можно включить и электроплиту, большинство которых (имеется ввиду бытовые, не профессиональные!) рассчитаны также на нагрузку до 32 Ампер.

________________­ _

При подключении бытовой техники с увеличенной нагрузкой и при использовании кабеля на 4 квадрата, обращайте внимание и на применение розеток, они также должны быть рассчитаны на нагрузку в 32 ампера!

Смотрите характеристики прямо на корпусе розетки.

Таблица мощности кабеля требуется чтобы правильно произвести расчет сечения кабеля, если мощность оборудования большая, а сечение кабеля маленькое, то будет происходить его нагревание, что приведет к разрушению изоляции и потере его свойств.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Для передачи и распределения электрического тока основным средством являются кабели, они обеспечивают нормальную работу всего, что связано с электрическим током и насколько качественной будет эта работа, зависит от правильного выбора сечения кабеля по мощности. Удобная таблица поможет сделать необходимый подбор:

Сечение токо-
проводящих
жил. мм

Медные жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

Сечение

Tоко-
проводящих
жил. мм

Алюминиевых жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

Но чтобы пользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или другом месте, куда будет проведен кабель.

Допустим, выполняется в доме монтаж закрытой электропроводки кабелем ВВ. На лист бумаги необходимо переписать список используемого оборудования.

Но как теперь узнать мощность? Найти ее можно на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.

Измеряется мощность в Ваттах (Вт, W) либо Киловаттах (кВт, KW). Теперь нужно записать данные, а затем их сложить.

Полученное число составляет, например, 20 000 Вт, это будет 20 кВт. Эта цифра показывает, сколько все электроприемники вместе потребляют энергии. Далее следует обдумать, какое количество приборов в течении длительного периода времени будет использоваться одновременно. Допустим получилось 80 %, в таком случае, коэффициент одновременности будет равен 0,8. Производим по мощности расчет сечения кабеля:

20 х 0,8 = 16 (кВт)

Для выбора сечения понадобится таблица мощности кабеля:

Сечение токо-
проводящих
жил. мм

Медные жилы проводов и кабелей
