Медный и алюминиевый кабель. Отличия и преимущества
Преимущества кабеля из меди.
Почему многие отдают предпочтение кабелю с медной «начинкой»?
Медный кабель имеет лучшую проводимость по сравнению с алюминиевым. При такой же площади поперечного сечения жилы кабеля, медь может выдержать нагрузки значительно больше, чем алюминий. Например, при площади сечения 10 мм2, алюминиевая жила может вынести электрический ток до 50А, а медная жила того же сечения выдерживает ток до 70А. То есть, если требуется заменить алюминиевый кабель по уже готовой магистрали и толщина кабеля ограничена, а предположительная нагрузка возросла, то прокладка медного кабеля вместо алюминиевого позволит, при тех же размерах кабеля, увеличить допустимую нагрузку.
Медный
кабель имеет лучшую проводимость по сравнению с алюминиевым. При такой же
площади поперечного сечения жилы кабеля, медь может выдержать нагрузки
значительно больше, чем алюминий.
Медный кабель по сравнению с алюминиевым имеет большую химическую стойкость. Медь относится к благородным (инертным) металлам и не вступает в химическую реакцию с большинством веществ. А алюминий подвергается химическому воздействию, вследствие чего разрушается.
Медный
кабель имеет большую механическую прочность по сравнению с алюминиевым. Это
можно наблюдать в местах присоединения алюминиевого кабеля в домашней проводке.
В районе клемм, алюминиевая жила всегда очень примята и часто разрушена, что с
медной жилой никогда не происходит.
Примером силового медного кабеля можут служить линейки ВВГ, ВВГнг, ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГнг(А)-LSLTx, ВВГнг-LS, ВВГнг-FRLS, ВБШв, ВБбШв, ВБбШвнг, ВБШвнг(А), ВБШвнг(А)-LS, ППГнг(A)-HF, ППГнг(А)-FRHF.
- Проводник начнёт греться, а его изоляция постепенно плавиться. В результате этого жилы оголятся, и произойдёт короткое замыкание. Если проводка не защищена автоматическими выключателями, то может возникнуть пожар;
- Можно использовать провод заметно большего диаметра, чем нужно, хуже от этого не будет.
Однако на больших площадях такой подход нельзя назвать рациональным. В результате вырастут в разы неэффективные затраты.
- Алюминиевые провода AWG (1-я таблица) : 4/0 AWG, 3/0 AWG, 2/0 AWG, 1/0 AWG, 1 AWG, 2 AWG, 3 AWG, 4 AWG, 5 AWG , 6 AWG, 8 AWG, 10 AWG и 12 AWG .
Это провода меньшего размера с максимальной средней силой тока 180 А.
- Aluminum kcmil wires (same as MCM aluminum wires ) (2nd Chart) : 250 kcmil, 300 kcmil, 350 kcmil, 400 kcmil, 500 kcmil, 600 kcmil, 700 kcmil, 750 kcmil, 800 кмил, 900 тыс.см, 1000 тыс.см, 1250 тыс.см, 1500 тыс.см, 1750 тыс.см и 2000 тыс.см . Эти провода считаются более крупными (более толстыми) и могут иметь силу тока до 560 А.
- AWG в мм2.
- AWG в мм.
- AWG в kcmil и kcmil в AWG. Калькулятор
- kcmil в миллиметры.
- Калькулятор размера проволоки.
Преимущества алюминиевого кабеля.
Алюминиевый кабель подходит для временной проводки. Благодаря его небольшой стоимости (небольшая стоимость – это минимум в три раза дешевле кабеля из меди), на этом виде кабеля можно значительно сэкономить.
Прежде всего, он, конечно, легкий. Это бесспорное преимущество: ведь удобнее раскатывать бухту или катушку с легким кабелем, а если речь идет о монтаже ЛЭП, то легкость и вовсе становится ценнейшим качеством.
Но по мимо плюсов так же есть и минусы алюминиевого кабеля.
Алюминий как
проводник, по сравнению с медью имеет более высокое удельное электрическое
сопротивление – 0,0271 Ом х кв. мм/м против 0,0175 Ом х кв. мм/м. Разница почти
в два раза!
Именно высокое удельное сопротивление и сводит на нет преимущество легкости алюминия. Получается, что для того, чтобы обеспечить одну и ту же проводимость, придется взять намного более мощный, а, значит, и тяжелый алюминиевый проводник, чем если бы мы использовали медь.
Все прекрасно знают, что алюминий – стойкий к коррозии металл. Но из курса химии известно, что это не совсем так. Сам алюминий окисляется на воздухе очень быстро. А вот образовавшаяся тонкая пленка окисла и предохраняет его от дальнейшего химического разрушения.
Но у защитной пленки уже немного другие
свойства, нежели у самого металла. В частности, проводник из нее уже совсем не
такой хороший. Это значит, что в месте электрического контакта с пленкой из
окисла алюминия может образоваться повышенное переходное сопротивление. А это приводит к нагреву
контакта, который в свою очередь приводит к еще большему увеличению
электрического сопротивления.
Вот такой замкнутый круг. Итогом становится расплавление контактов, обрыв цепи или ненадежное электроснабжение. Проблемный контакт приходится искать, подтягивать его, или менять зажимы, а подвергнутый длительному нагреву алюминий, и без того не обладающий особой пластичностью, может обломиться от любого неосторожного движения. Тогда и вовсе потребуется замена кабеля, которая технологически даже не всегда и возможна.
Однако применение того или иного кабеля зависит также и от того, для каких целей его применяют. Каждый электроприбор обладает своей мощностью, от которой будет напрямую зависеть сечение кабеля, а значит – и его начинка.
В аббревиатуре кабеля, для обозначения алюминиевой жилы, в начале стоит буква А. То есть уже к знакомым нам линейками добавляется А, и получается соответсвенно АВВГ, АВВГнг, АВВГнг(А)-LS, АВБбШв, АВБШв.
Если вы определились с типом кабеля, который
подходит именно вам, обязательно убедитесь в качестве товара перед совершением
покупки. Кабель из любого метала должен храниться в соответствующих условиях и
иметь всю необходимую техническую документацию.
диаметр и сечение провода + калькулятор онлайн
В электрических сетях существует множество параметров, определяемых различными способами. Среди них имеется специальная таблица, диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие точные данные требуются при добавлении электрической нагрузки, а старый провод не имеет буквенной маркировки. Однако даже условные обозначение не всегда соответствуют действительности. В основном это связано с недобросовестностью изготовителей продукции. Поэтому лучше всего сделать самостоятельные расчеты.
Применение измерительных приборов
Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.
Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой: Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.
Что нужно знать перед определением сечения кабеля
Прежде чем вдаваться в различные расчеты сечения кабеля нужно обратить внимание на две вещи, которые требуется знать. Первое — это материал изготовления жил провода — медь выдерживает заметно большие нагрузки, чем алюминий. Поэтому медный провод при одном и том же сечении жил с алюминиевым проводом, способен выдержать нагрузку больше.
Для более точного анализа и сравнения, к данной статье прилагается таблица расчета сечения кабелей по мощности. Таким образом, можно будет наиболее просто определить, какое сечение провода нужно для 2-3-5 или 7 кВт, мощности электроприбора.
Второй момент связан с тем, в какой именно сети будет использоваться проводник — в однофазной или трехфазной. Медный или алюминиевый провод, неважно, одним и тем же сечением, выдержит гораздо большие нагрузки именно в трехфазной сети. Связано это с тем, что мощность, в данном случае, делится на три фазы, вместо двух, как это происходит в однофазной сети 220 Вольт.
Определение сечения линейкой
Экономичным и точным методом считается определение сечение кабелей и проводов с помощью обыкновенной линейки. Кроме нее потребуется простой карандаш и сама проволока. Для этого жила провода зачищается от изоляции, а затем плотно накручивается на карандаш. После этого, с помощью линейки измеряется общая длина намотки.
Полученный результат измерений нужно разделить на количество витков. В итоге получается диаметр провода, который понадобится для последующих вычислений. Сечение кабеля определяется по предыдущей формуле. Для получение более точных результатов, намотанных витков должно быть как можно больше, но не менее 15-ти. Витки плотно прижимаются между собой, поскольку свободное пространство способствует значительному увеличению погрешности в расчетах. Снизить погрешность можно с помощью большого количества замеров, производимых в разных вариантах.
Зависимость сечения кабеля и провода от токовых нагрузок и мощности
При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.
Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум — только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.
Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.
Медные жилы проводов и кабелей | ||||
Сечение токопроводящей жилы, мм. | Напряжение, 220 В | Напряжение, 380 В | ||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Алюминиевые жилы проводов и кабелей | ||||
Сечение токопроводящей жилы, мм.![]() | Напряжение, 220 В | Напряжение, 380 В | ||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг | ||||||
Сечение токопроводящей жилы, мм.![]() | Открыто | Ток, А, для проводов проложенных в одной трубе | ||||
Двух одножильных | Трех одножильных | Четырех одножильных | Одного двухжильного | Одного трехжильного | ||
0,5 | 11 | — | — | — | — | — |
0,75 | 15 | — | — | — | — | — |
1 | 17 | 16 | 15 | 14 | 15 | 14 |
1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
2 | 26 | 24 | 22 | 20 | 23 | 19 |
2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
3 | 34 | 32 | 28 | 26 | 28 | 24 |
4 | 41 | 38 | 35 | 30 | 32 | 27 |
5 | 46 | 42 | 39 | 34 | 37 | 31 |
6 | 50 | 46 | 42 | 40 | 40 | 34 |
8 | 62 | 54 | 51 | 46 | 48 | 43 |
10 | 80 | 70 | 60 | 50 | 55 | 50 |
16 | 100 | 85 | 80 | 75 | 80 | 70 |
25 | 140 | 115 | 100 | 90 | 100 | 85 |
35 | 170 | 135 | 125 | 115 | 125 | 100 |
50 | 215 | 185 | 170 | 150 | 160 | 135 |
70 | 270 | 225 | 210 | 185 | 195 | 175 |
95 | 330 | 275 | 255 | 225 | 245 | 215 |
120 | 385 | 315 | 290 | 260 | 295 | 250 |
150 | 440 | 360 | 330 | — | — | — |
185 | 510 | — | — | — | — | — |
240 | 605 | — | — | — | — | — |
300 | 695 | — | — | — | — | — |
400 | 830 | — | — | — | — | — |
Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами | ||||||
Сечение токопроводящей жилы, мм.![]() | Открыто | Ток, А, для проводов проложенных в одной трубе | ||||
Двух одножильных | Трех одножильных | Четырех одножильных | Одного двухжильного | Одного трехжильного | ||
2 | 21 | 19 | 18 | 15 | 17 | 14 |
2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
3 | 27 | 24 | 22 | 21 | 22 | 18 |
4 | 32 | 28 | 28 | 23 | 25 | 21 |
5 | 36 | 32 | 30 | 27 | 28 | 24 |
6 | 39 | 36 | 32 | 30 | 31 | 26 |
8 | 46 | 43 | 40 | 37 | 38 | 32 |
10 | 60 | 50 | 47 | 39 | 42 | 38 |
16 | 75 | 60 | 60 | 55 | 60 | 55 |
25 | 105 | 85 | 80 | 70 | 75 | 65 |
35 | 130 | 100 | 95 | 85 | 95 | 75 |
50 | 165 | 140 | 130 | 120 | 125 | 105 |
70 | 210 | 175 | 165 | 140 | 150 | 135 |
95 | 255 | 215 | 200 | 175 | 190 | 165 |
120 | 295 | 245 | 220 | 200 | 230 | 190 |
150 | 340 | 275 | 255 | — | — | — |
185 | 390 | — | — | — | — | — |
240 | 465 | — | — | — | — | — |
300 | 535 | — | — | — | — | — |
400 | 645 | — | — | — | — | — |
Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных | |||||||
Сечение токопроводящей жилы, мм.![]() | Ток*, А, для проводов и кабелей | ||||||
одножильных | двухжильных | трехжильных | |||||
при прокладке | |||||||
в воздухе | в воздухе | в земле | в воздухе | в земле | |||
1,5 | 23 | 19 | 33 | 19 | 27 | ||
2,5 | 30 | 27 | 44 | 25 | 38 | ||
4 | 41 | 38 | 55 | 35 | 49 | ||
6 | 50 | 50 | 70 | 42 | 60 | ||
10 | 80 | 70 | 105 | 55 | 90 | ||
16 | 100 | 90 | 135 | 75 | 115 | ||
25 | 140 | 115 | 175 | 95 | 150 | ||
35 | 170 | 140 | 210 | 120 | 180 | ||
50 | 215 | 175 | 265 | 145 | 225 | ||
70 | 270 | 215 | 320 | 180 | 275 | ||
95 | 325 | 260 | 385 | 220 | 330 | ||
120 | 385 | 300 | 445 | 260 | 385 | ||
150 | 440 | 350 | 505 | 305 | 435 | ||
185 | 510 | 405 | 570 | 350 | 500 | ||
240 | 605 | — | — | — | — |
* Токи относятся к кабелям и проводам с нулевой жилой и без нее.
Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных | |||||||
Сечение токопроводящей жилы, мм. | Ток, А, для проводов и кабелей | ||||||
одножильных | двухжильных | трехжильных | |||||
при прокладке | |||||||
в воздухе | в воздухе | в земле | в воздухе | в земле | |||
2,5 | 23 | 21 | 34 | 19 | 29 | ||
4 | 31 | 29 | 42 | 27 | 38 | ||
6 | 38 | 38 | 55 | 32 | 46 | ||
10 | 60 | 55 | 80 | 42 | 70 | ||
16 | 75 | 70 | 105 | 60 | 90 | ||
25 | 105 | 90 | 135 | 75 | 115 | ||
35 | 130 | 105 | 160 | 90 | 140 | ||
50 | 165 | 135 | 205 | 110 | 175 | ||
70 | 210 | 165 | 245 | 140 | 210 | ||
95 | 250 | 200 | 295 | 170 | 255 | ||
120 | 295 | 230 | 340 | 200 | 295 | ||
150 | 340 | 270 | 390 | 235 | 335 | ||
185 | 390 | 310 | 440 | 270 | 385 | ||
240 | 465 | — | — | — | — |
Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.
Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки | |||||
Сечение медных жил проводов и кабелей, кв.мм | Допустимый длительный ток нагрузки для проводов и кабелей, А | Номинальный ток автомата защиты, А | Предельный ток автомата защиты, А | Максимальная мощность однофазной нагрузки при U=220 B | Характеристика примерной однофазной бытовой нагрузки |
1,5 | 19 | 10 | 16 | 4,1 | группа освещения и сигнализации |
2,5 | 27 | 16 | 20 | 5,9 | розеточные группы и электрические полы |
4 | 38 | 25 | 32 | 8,3 | водонагреватели и кондиционеры |
6 | 46 | 32 | 40 | 10,1 | электрические плиты и духовые шкафы |
10 | 70 | 50 | 63 | 15,4 | вводные питающие линии |
В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.
Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях | |
Наименование линий | Наименьшее сечение кабелей и проводов с медными жилами, кв.мм |
Линии групповых сетей | 1,5 |
Линии от этажных до квартирных щитков и к расчетному счетчику | 2,5 |
Линии распределительной сети (стояки) для питания квартир | 4 |
Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

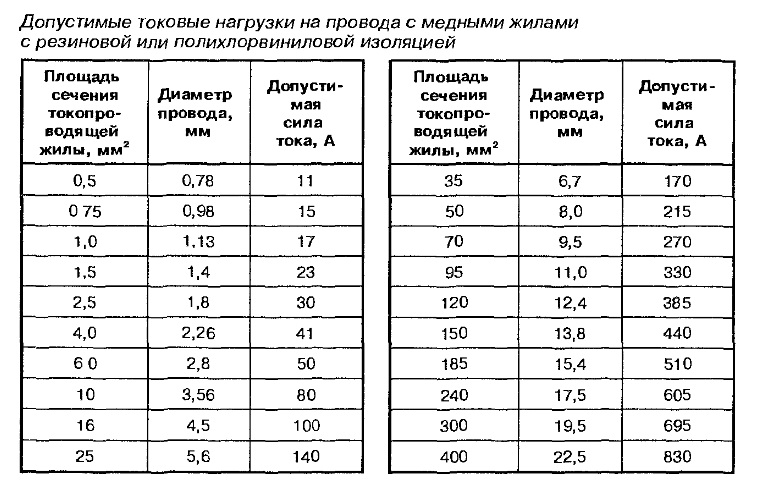

Таблица соотношений диаметров и сечений
Определение сечений кабелей и проводов с помощью формул считается довольно трудоемким и сложным процессом, не гарантирующим точного результата. Для этих целей существует специальная готовая таблица, диаметр и сечение провода в которой наглядно представляет их соотношение. Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм. Диаметр в 1 мм соответствует сечению уже 0,75 мм и так далее. Достаточно только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное сечение.
При выполнении вычислений нужно соблюдать определенные рекомендации. Для определения сечения необходимо использовать провод, полностью очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и более высоким изоляционным слоем. В случае каких-либо сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким сечением и запасом мощности. В случае определения сечения многожильного кабеля, вначале вычисляются диаметры отдельных проводов, полученные значения суммируются и используются в формуле или в таблице.
Какую нагрузку выдержат провода медные сечением 1, 1/5, 2, 2/5 квадрата, что можно подключить?
Из указанных в вопросе сечений токопроводящих жил медного провода, провод сечением 1 квадратный миллиметр, пожалуй самый редкоиспользуемый. Таким проводом можно сделать внутреннюю коммутацию люстры или светильника, для каждой лампочки в люстре его будет более чем достаточно, ибо по одиночки они редко бывают более 500 Ватт. Проводом в 1 квадратный миллиметра, сегодня можно развести и осветительную линию внутренней электропроводки в которой будут использоваться энергосберегающие или светодиодные лампы, их мощность мала и провода в один квадрат вполне хватит. Почему в частном доме? Да потому что проводка квартир все же делается по ПУЭ и обязана быть сечением не менее 1,5 квадрата. Общая же мощность которую выдержит провод сечением 1 квадратный миллиметр — 2200 Ватт (2,2 Киловатт) (10 Ампер) Подключить можно любое из устройств, мощность которого не превышает этого значения. Например не критично подключить фен, компьютер, телевизор, видеоприставку, питание систем видонаблюдения, миксер… При определении мощностной характеристики устройства нужно в первую очередь ровняться на его паспортные данные, указываемые в паспорте-табличке (обычно наклеивается на прибор в незаметном месте)
Далее, в пояснении к вопросу, указываются наиболее «ходовые» сечения жил медного провода — 1.5 мм и 2.5 мм.
Провод сечением 1,5 обычно используется в освещения, хотя запас по мощности в осветительной линии он оставляет очень не плохой. К слову, максимально допустимую нагрузку на провод не стоит принимать за штатную, всегда должен оставаться запас по мощности, примерно процентов 10. В таком случае ваш провод ни когда не нагреется даже при длительном включении всех потребителей, особенно места соединений, которые являются самым слабым звеном в любой электросхеме.
Ниже представлена таблица соотношений площади сечения жилы, допустимого тока и мощности. Так вот это есть пиковые значения, отнимите от них 10 процентов и ваша проводка не перегреется при любом способе укладки — закрытая или открытая электропроводка.
Как вы заметили, значение тока и мощности для разного напряжения тоже разные. В вопросе не указано напряжение, поэтому привожу и для сети 220 Вольт и для сети 380 Вольт.
Так что же мы можем подключить в бытовой сети 220 Вольт на провод в —
— 1,5 квадрата — 3500 Ватт. Это может быть одновременно электрочайник в 2 Киловатта + Фен в 250 Ватт + миксер в 250 Ватт + утюг в 1 Киловатт.
— 2,5 квадрата — 5500 Ватт. Это Это может быть одновременно, все те же, электрочайник в 2 Киловатта + Фен в 250 Ватт + миксер в 250 Ватт + утюг в 1 Киловатт + телевизор в 500 Ватт + пылесос в 1400 Ватт.
Это как раз расчет мощности с запасом по возможностям провода.
Вы спросите, почему я не привел количество потребителей и их мощность для провода сечением в 2 квадрата? Да потому что основные сечения медных проводов это 0,75; 1; 1,5; 2,5; 4; 6; 10 квадратов. Не исключаю что для узкого назначения медный провод сечением в 2 кв. мм. и есть, но не в розничной продаже.
В вопросе подчеркивается «..своими словами..» но и тем не менее, так для ликбеза, приведу табличку соотношений мощности электроприборов к потребляемой силе тока, так будет легче соотнести имеющийся прибор, его мощность (или суммарную мощность нескольких приборов) потребляемый ими ток и соответствующее сечение медной жилы.
Видя эту табличку, и зная что 1 квадратный миллиметр провода выдерживает ток в 10 Ампер, мы легко можем рассчитать максимально возможную мощность для нашего провода.
Так например электрочайник мощностью 1500 Ватт, потребляет ток 6,8 Ампера. Выходит что для провода сечением в 1 квадрат, питать такой чайник будет не критично, даже с хорошим запасом по мощности. А вот для чайника мощностью в 2000 Ватт, провод того же сечения будет лежать уже в «красной зоне» по допустимой нагрузке, и постоянное применение его для этой цели недопустимо, нужно брать большего сечения.
Какое сечение провода нужно для 2-3-5 и 7 кВт
Формула для расчета сечения провода следующая: S = 3,14 × d²/4= 0,785d2 ≈ 0,8d2. Однако гораздо проще рассчитать сечение провода, для определенной мощности, используя уже заранее подготовленные таблицы.
Если правильно не рассчитать сечение проводов, то, произойдёт следующее:
При подключении розеток нужно использовать провод сечением 2,5 мм². Для подключения групп освещения вполне хватит провода сечением 1,5 мм². Все другие электроприборы, отопительные котлы и варочные панели, рекомендуется подключать тем проводом, который рекомендовал производитель прибора.
Ну и, конечно же, лучше всего для разводки проводки в доме использовать именно медный кабель, а не алюминиевый. И дело не только в удобстве монтажа. Медный кабель практически не окисляется, его можно сгибать намного большее количество раз, чем алюминиевый. Также медный проводник служит дольше, он способен выдерживать значительные нагрузки.
Поделиться статьей в социальных сетях
Таблица допустимой нагрузки алюминиевого провода(для AWG от 4/0 до 12, 250-2000 тыс.смил)
Таблица токов алюминиевых проводов в основном говорит вам сколько ампер может выдержать алюминиевый провод
.
Следующая таблица значений силы тока для алюминиевых проводов включает значения силы тока (сколько ампер может выдержать алюминиевый провод) при трех различных температурах (60°C (140°F), 75°C (167°F) и 90°C (194°F)) . Вы также найдете максимально допустимый ток на всех алюминиевых проводах при средней температуре 75°C, что соответствует правилу 80% NEC .
Пример: Алюминиевый провод 6 AWG имеет номинальную силу тока 50 А. Правило 80% NEC гласит, что вы можете нагружать провод только до 80% номинальной нагрузки. Это означает, что алюминиевый провод 6 AWG может выдерживать электрический ток силой 40 ампер или меньше.
Таблица включает:
Здесь вы также найдете аналогичную таблицу допустимых токов AWG для медных проводов. Если у вас есть какие-либо вопросы относительно этих проводов, вы можете использовать комментарии ниже, и мы постараемся вам помочь.
Таблица допустимой нагрузки для алюминиевых проводов AWG (1-я таблица)
Размер алюминиевого провода AWG: | Амплитуда при 60°C (140°F): | Амплитуда при 75°C (167°F): | Амплитуда при 90°C (194°F): | Макс.![]() |
0000 (4/0) AWG | 150 А | 180 А | 205 А | 144 А |
000 (3/0) AWG | 130 А | 155 А | 175 А | 124 А |
00 (2/0) AWG | 115 А | 135 А | 150 А | 108 А |
0 (1/0) AWG | 100 А | 120 А | 135 А | 96 А |
1 AWG | 85 А | 100 А | 115 А | 80 А |
2 AWG | 75 А | 90 А | 100 А | 72 Ампер |
3 AWG | 65 А | 75 А | 85 А | 60 А |
4 AWG | 55 А | 65 А | 75 А | 52 А |
6 AWG | 40 А | 50 А | 60 А | 40 А |
8 AWG | 30 А | 40 А | 45 А | 32 А |
10 AWG | 25 А | 30 А | 35 А | 24 А |
12 AWG | 20 А | 20 А | 25 А | 16 А |
Эта диаграмма допустимой нагрузки алюминия довольно проста для чтения.
Таблица допустимых токов для алюминиевых проводов kcmil (2-я таблица)
Размер алюминиевых проводов kcmil или MCM: | Амплитуда при 60°C (140°F): | Амплитуда при 75°C (167°F): | Амплитуда при 90°C (194°F): | Макс. Допустимый ток (75°C): |
250 тыс.смил | 170 А | 205 А | 230 А | 164 А |
300 тыс.смил | 190 А | 230 А | 255 А | 184 А |
350 тыс.смил | 210 А | 250 А | 280 А | 200 А |
400 тыс.смил | 225 А | 270 А | 305 А | 216 А |
500 тыс.![]() | 260 А | 310 А | 350 А | 248 А |
600 тыс.смил | 285 А | 340 А | 385 А | 272 А |
700 тыс.смил | 310 А | 375 А | 420 А | 300 А |
750 тыс.смил | 320 А | 385 А | 435 А | 308 А |
800 тыс.смил | 330 А | 395 А | 450 Ампер | 316 ампер |
900 тыс.смил | 355 А | 425 А | 480 А | 340 А |
1000 тыс.смил | 375 А | 445 А | 500 А | 356 А |
1250 тыс.смил | 405 А | 485 А | 545 А | 388 А |
1500 тыс.смил | 435 А | 520 А | 585 Ампер | 416 ампер |
1750 тысяч миль | 455 А | 545 А | 615 А | 436 ампер |
2000 тысяч миль | 470 А | 560 А | 630 А | 504 Ампер |
Как видите, большие провода kcmil могут выдерживать более 500 ампер.
Вы также можете проверить, как некоторые другие полезные ресурсы, такие как:
Спасибо.
Содержание
Допустимая сила тока изолированных алюминиевых или медных алюминиевых проводников на American Wire Group
Допустимая сила тока изолированных проводников
• Номинальное напряжение до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F).
• Не более трех токонесущих проводников в кабелепроводе, кабеле или земле (непосредственно закопанных).
• При температуре окружающей среды 30°C (86°F).
Проводник Размер (AWG/KCMIL) | 60°C (140°F) TW, UF | 75°C (167°F) RHW, THHW, THW, THWN, XHHW, USE, ZW | 90°C (194°F) TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW, THW-2, THWN-2, XHH, XHHW, XHHW- 2, УЭ-2, ЗВ, ПВ |
14* | – | – | – |
12* | 15 | 20 | 25 |
10* | 25 | 30 | 35 |
8 | 35 | 40 | 45 |
6 | 40 | 50 | 55 |
4 | 55 | 65 | 75 |
3 | 65 | 75 | 85 |
2 | 75 | 90 | 100 |
1 | 85 | 100 | 115 |
1/0 | 100 | 120 | 135 |
2/0 | 115 | 135 | 150 |
3/0 | 130 | 155 | 175 |
4/0 | 150 | 180 | 205 |
250 | 170 | 205 | 230 |
300 | 195 | 230 | 260 |
350 | 210 | 250 | 280 |
400 | 225 | 270 | 305 |
500 | 260 | 310 | 350 |
600 | 285 | 340 | 385 |
700 | 315 | 375 | 425 |
750 | 320 | 385 | 435 |
800 | 330 | 395 | 445 |
900 | 355 | 425 | 480 |
1000 | 375 | 445 | 500 |
* Если специально не разрешено в 240.
