Анод и катод у диода: как определить, где у диода плюс и минус по обозначениям на схеме, внешнему виду и подаче тока

Анод и катод: что это такое

Содержание

• 1 Анод и катод. Что это такое
  • 1.1 Анод в гальваническом элементе
  • 1.2 В перезаряжаемой батарее или в электролизере
  • 1.3 Электронно-лучевая труба
  • 1.4 Вакуумная трубка анода
  • 1.5 Диодный анод
  • 1.6 В электрохимии
• 2 Как определить анод и катод

Эти физические термины затрагивают области гальваники, химии, а также источников питания, полупроводниковой и вакуумной электроники. Зная, что такое анод и катод можно, к примеру, разобраться почему греется телефон. В статье описывается, что из себя представляют анод и катод, объясняется катод и анод – это плюс или минус. Помимо этого, затрагиваются аспекты и нюансы заряда катода и анода.

Анод и катод. Что это такое

Анод – является электродом, через который электрический ток проникает в устройство. Он является противоположностью катоду, электроду, через который электрический ток покидает электрическое устройство. Направление электрического тока в цепи отличается вектора потока электронов. В связи с этим (отрицательно заряженные) электроны вытекают из анода во внешний контур. Анод в гальваническом элементе представлен электродом, где происходит реакция окисления.

Эти понятия обусловлены не полярностью напряжения электродов, а направлением тока через электрод. Если ток, который идёт через электроды, изменяет своё направление, как это происходит, например, в перезаряжаемой батарее (во время зарядки), анод и катод меняются местами.

Обычный ток зависит не только от направления движения носителей заряда, но и от электрозаряда носителей. Электрический ток вне устройства обычно переносится электронами в проводнике из металла. Так как электроны обладают зарядом со значением «минус», направление их потока противопоставляется направлению стандартного тока. Из этого следует, что электроны уходят из аппарата через анод и попадают в устройство через катод.

Полярность напряжения на аноде по отношению к связанному катоду меняется из-за разновидности аппарата и его режима работы. В представленных примерах анод является отрицательным в устройстве (обеспечивает питание) и положительным в устройстве, которое потребляет энергию. В разных областях применения анод может быть положительным или отрицательный.

Анод в гальваническом элементе

Тут он является отрицательным выводом, потому что именно там обычный ток протекает в устройство (элемент аккумулятора). Этот внутренний электрический ток переносится извне электронами, движущимися наружу. Притом отрицательный заряд, протекающий в одном направлении, электрически эквивалентен положительному заряду, который протекает противоположном направлении.

В перезаряжаемой батарее или в электролизере

Здесь же анод является положительным выводом, который получает ток от внешнего генератора. Ток через перезаряжаемую батарею противоположен направлению тока во время разряда. Иными словами, электрод, который был катодом во время разрядки батареи, становится анодом во время процесса её зарядки.

Электронно-лучевая труба

Тут является положительным выводом, через который электроны вытекают из устройства. Иначе: туда, где течет положительный электрический ток.

Вакуумная трубка анода

В электронных вакуумных устройствах, таких как электронно-лучевая трубка, анод – это положительно заряженный электронным коллектор. В трубке анод представляет собой заряженную положительную пластину, которая собирает электроны, испускаемые катодом через электрическое притяжение. Это параллельно ускоряет поток этих электронов.

В электрохимии анод находится там, где происходит окисление, и является контактом с положительной полярностью в электролизере. На аноде электрические потенциалы заставляют анионы (отрицательные ионы) вступать в химическую реакцию и испускать электроны (окисление), которые затем попадают в цепь управления.

Диодный анод

В полупроводниковом диоде анодом является легированным слоем P, который изначально создает отверстия для соединения. В области соединения отверстия, подаваемые анодом, объединяются с электронами, подаваемыми из области с N-легированием, создавая истощённую зону. Когда положительное напряжение подается на анод диода из схемы, большее количество отверстий может быть перенесено в обедненную область, и это приводит к тому, что диод становится проводящим, позволяя току протекать по цепи.

Термины «анод» и «катод» не должны применяться к стабилитрону, так как он даёт возможность протекать току в любом направлении в зависимости от полярности напряжения.

В электрохимии

Тут анод расположен там, где происходит окисление, и является контактом с положительной полярностью в электролизере. На аноде электрические потенциалы заставляют анионы (отрицательные ионы) вступать в химическую реакцию и испускать электроны (окисление), которые затем попадают в цепь управления.

Такой процесс широко применяется для рафинирования металлов. При рафинировании меди медные аноды (те промежуточные продукты из печей) претерпевают электролиз в подходящем растворе (таком как серная кислота) для получения катодов высокой чистоты. Медные катоды, полученные с использованием этого метода, также называют электролитической медью.

Катод – это электрод, от которого обычный ток покидает электрический аппарат. Тут у электронов заряд электрический заряд под знаком «минус», поэтому движение электронов противоположно движению обычного потока тока. Катодный электрический ток отходит, что также означает, что электроны поступают в катод устройства из внешней цепи.

Полярность катода и анода – это положительное или отрицательное значение, что зависит от работы устройства. Хотя положительно заряженные катионы всегда движутся к катоду (отсюда и их название), а отрицательно заряженные анионы удаляются от него, полярность катода зависит от типа устройства и может даже варьироваться в зависимости от режима работы.

В устройстве, поглощающем энергию заряда (зарядка батареи), катод является отрицательным (электроны вытекают из катода, и заряд проникает туда) и в аппарате, который снабжает энергией (используемая батарея), катод положительный (электроны втекают в него и заряд уходит). Используемая батарея обладает катодом (положительный вывод), поскольку именно там ток течет из устройства. Этот внешний ток переносится изнутри положительными ионами, движущимися от электролита к положительному катоду (химическая энергия отвечает за движение в гору). Это поддерживается электронами, которые направляются к батарее.

Например, медный электрод гальванического элемента Даниэля является положительным выводом и одновременно катодом. Это происходит тогда, когда заряд поступает в батарею. Например, изменение направления тока в гальваническом элементе Даниэля превращает его в электролизер. Тут медный электрод одновременно является как положительным выводом, так и анодом. В диоде катод является отрицательным выводом на остроконечном конце символа стрелки, откуда ток течет из устройства.

В электролизере на катоде применяется отрицательная полярность для активации элемента. Общими результатами восстановления на катоде являются газообразный водород или чистый металл из ионов металлов. Говоря об относительной восстановительной способности двух окислительно-восстановительных агентов, считается, что пара для генерирования большего количества восстанавливающих веществ является более «катодной» по сравнению с более легко восстанавливаемым реагентом.

Как определить анод и катод

Электрическая схема катода и анода:

Различие между катодом и анодом основано исключительно на токе, а не на напряжении. Металл, используемый для катода, имеет значительно большее количество электронов, чем нейтроны или протоны.

Например, один из потребителей энергии находится в прямом включении. Далее, ток по аноду из внешней цепи проникает в элемент. Во внешнюю цепь прямо через катод из элемента выходит электрический ток. Это чем-то напоминает перевёрнутое изображение. Если данные обозначения сложные, то тут разобраться с ними могут только химики. Теперь надо сделать обратное включение. В этом случае диоды полупроводникового типа почти не будут проводить электрический ток. Тем не менее, есть вероятность обратного пробоя у элементов.

Электровакуумные диоды (например, радиолампы) совсем не обладают способностью проводить ток обратного типа. Условно принято считать, что ток через них не протекает. В связи с этим формально выводы анода и катода у диодов не отвечают за выполнение этих функций.

При катодной защите металлический анод электрически связан с защищаемой системой и частично разъедает или растворяет металл защищаемой системы. Этот металлический анод большей степени реагирует на коррозионную среду защищаемой системы. Корпус железного или стального судна может быть защищен цинковым анодом, который растворяется в морской воде и предотвращает коррозию корпуса.

Менее очевидным примером такого типа защиты является процесс цинкования железа. Такой процесс покрывает железные конструкции (такие как ограждение) покрытием из металлического цинка. Пока цинк остается неповрежденным, железо защищено от коррозии. С течением времени цинковое покрытие становится поврежденным, в результате потрескивания или физического повреждения.

Знание того, что такое анод и катод, является ключевым в электрохимии и помогает понять основные принципы работы простейших аккумуляторов и гальванических элементов.

Диоды и их разновидности

Мы очень часто применяем в своих схемах диоды, а знаете ли вы как он работает и что из себя представляет? Сегодня в “семейство” диодов входит не один десяток полупроводниковых приборов, носящих название “диод”.  Диод представляет собой небольшую емкость с откачанным воздухом, внутри которой на небольшом расстоянии друг от друга находится анод и второй электрод – катод, один из которых обладает электропроводностью типа р, а другой – n.

Чтобы представить как работает диод, возьмем для примера ситуацию с накачиванием колеса при помощи насоса. Вот мы работаем насосом, воздух закачивается в камеру через ниппель, а обратно этот воздух выйти через ниппель не может. По сути воздух, это тот же электрон в диоде, вошел электрончик, а обратно выйти уже нельзя. Если вдруг ниппель выйдет из строя то колесо сдуется, будет пробой диода. А если представить что ниппель у нас исправный, и если мы будем нажимая на пипку ниппеля выпускать воздух из камеры, причем нажимая как нам хочется и с какой длительностью – это будет управляемый пробой. Из этого можно сделать вывод что диод пропускает ток только в одном направлении (в обратном направлении тоже пропускает, но совсем маленький)

Внутреннее сопротивление диода (открытого) – величина непостоянная, она зависит от прямого напряжения приложенного к диоду.  Чем больше это напряжение, тем больше прямой ток через диод, тем меньше его пропускное сопротивление. Судить о сопротивлении диода можно по падению напряжения на нем и току через него. Так, например, если через диод идет прямой ток Iпр. = 100 мА (0,1 А) и при этом на нем падает напряжение 1В, то (по закону Ома) прямое сопротивление диода будет: R = 1 / 0,1 = 10 Ом.

Отмечу сразу, что вдаваться в подробности и сильно углубляться, строить графики, писать формулы мы не будем – рассмотрим все поверхностно. В данной статье рассмотрим разновидности диодов, а именно светодиоды, стабилитроны, варикапы, диоды Шоттки и др.

Диоды

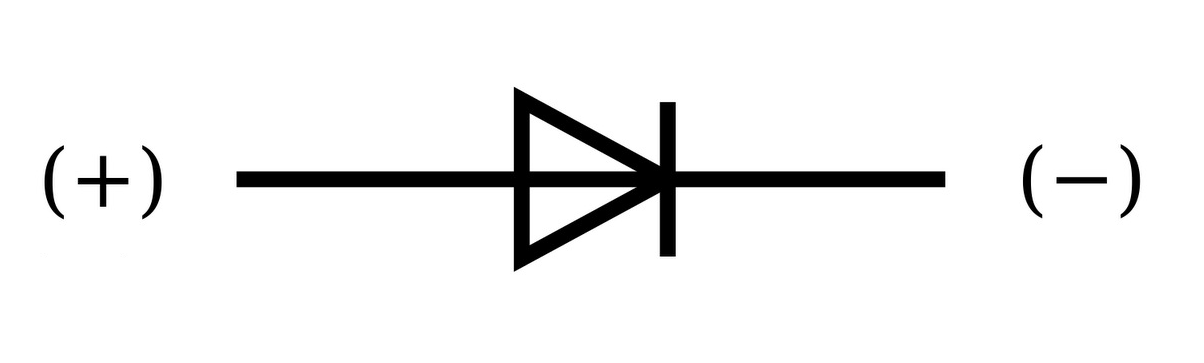

Обозначаются на схемах вот так:

Треугольная часть является АНОД’ом, а черточка это КАТОД. Анод это плюс, катод – минус. Диоды например, используют в блоках питания для выпрямления переменного тока, при помощи диодного моста  можно превратить переменной ток в постоянный, применяются  для защиты разных устройств от неправильной полярности включения и т. п.

Диодный мост представляет собой 4 диода, которые подключаются последовательно, причем два диода из этих четырех включены встречно, посмотрите на рисунки ниже.

Именно так и обозначается диодный мост, правда в некоторых схемах обозначают сокращенным вариантом:

Вывода ~ подключаются к трансформатору, на схеме это будет выглядеть вот так:

Диодный мост предназначен для преобразования, чаще говорят для выпрямления переменного тока в постоянный. Такое выпрямление называется двухполупериодным. Принцип работы диодного моста заключается в пропускании положительной полуволны переменного напряжения положительными диодами и обрезании отрицательной полуволны отрицательными диодами. Поэтому на выходе выпрямителя образуется немного пульсирующее положительное напряжение с постоянной величиной.

Для того, чтобы этих пульсаций не было, ставят электролитические конденсаторы. после добавления конденсатора напряжение немного увеличивается, но отвлекаться не будем, про конденсаторы можете почитать здесь.

Диодные мосты применяют для питания радиоаппаратуры, применяются в блоках питания и зарядных устройствах. Как уже говорил, диодный мост можно составить из четырех одинаковых диодов, но продаются и готовые диодные мосты, выглядят они вот так:

Диод Шоттки

Диоды Шоттки имеют очень малое падение напряжения и обладают повышенным быстродействием по сравнению с обычными диодами.

Ставить вместо диода Шоттки обычный диод не рекомендуется, обычный диод может быстро выйти из строя. Обозначается на схемах такой диод так:

Стабилитрон

Стабилитрон препятствует превышению напряжения выше определённого порога на конкретном участке схемы. Может выполнять как защитные так и ограничительные функции, работают они только в цепях постоянного тока. При подключении следует соблюдать полярность. Однотипные стабилитроны можно соединять последовательно для повышения стабилизируемого напряжения или образования делителя напряжений.

Стабилитроны на схемах обозначаются следующим образом:

Основным параметром стабилитронов является напряжение стабилизации, стабилитроны имеют различные напряжения стабилизации, например 3в, 5в, 8.2в, 12в, 18в и т.п.

Варикап

Варикап (по другому емкостной диод) меняет своё сопротивление в зависимости от поданного на него напряжения. Применяется как управляемый конденсатор переменной емкости, например, для настройки высокочастотных колебательных контуров.

Тиристор

Тиристор имеет два устойчивых состояния: 1) закрытое, то есть состояние низкой проводимости, 2) открытое, то есть состояние высокой проводимости. Другими словами он способен под действием сигнала переходить из закрытого состояния в открытое.

Тиристор имеет три вывода, кроме Анода и Катода еще и управляющий электрод – используется для перевода тиристора во включенное состояние. Современные импортные тиристоры выпускаются и в корпусах ТО-220 и ТО-92.

Тиристоры часто используются в схемах для регулировки мощностей, для плавного пуска двигателей или включения лампочек. Тиристоры позволяют управлять большими токами. У некоторых типов тиристоров максимальный прямой ток достигает 5000 А и более, а значение напряжений в закрытом состоянии до 5 кВ. Мощные силовые тиристоры вида Т143(500-16) применяются в шкафах управления эл.двигателями, частотниках.

Симистор

Симистор используется в системах, питающихся переменным напряжением, его можно представить как два тиристора, которые  включены встречно-параллельно. Симистор пропускает ток в обоих направлениях.

Светодиод

Светодиод излучает свет при пропускании через него электрического тока. Светодиоды применяются в устройствах индикации приборов, в электронных компонентах (оптронах), сотовых телефонах для подсветки дисплея и клавиатуры, мощные светодиоды используют как источник света в фонарях и т.д. Светодиоды бывают разного цвета свечения, RGB и т.д.

Обозначение на схемах:

Подробнее про светодиоды можно почитать здесь.

Инфракрасный  диод

Инфракрасные светодиоды (сокращенно ИК диоды) излучают свет в инфракрасном диапазоне . Области применения инфракрасных светодиодов это оптические контрольно-измерительные приборы, устройства дистанционного управления, оптронные коммутационные устройства, беспроводные линии связи. Ик диоды обозначаются так же как и светодиоды.

Инфракрасные диоды излучают свет вне видимого диапазона,  свечение ИК диода можно увидеть и посмотреть например через камеру сотового телефона, данные диоды так же применяют в камерах видеонаблюдения, особенно на уличных камерах чтобы в темное время суток была видна картинка.

Фотодиод

Фотодиод преобразует свет попавший на его фоточувствительную область, в электрический ток, находит применение в преобразовании света в электрический сигнал.

Фото диоды (а так же фоторезисторы, фототранзисторы) можно сравнить с солнечными батареями. Обозначаются на схемах так:

ОШИБКА – 404 – НЕ НАЙДЕНА

• Главная
• Нихил де Нихило подходят

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Винтовые клеммы Шаг 3,5 мм (3 контакта)

В наличии ПРТ-08235

Избранное Любимый 20

Список желаний

Зарядное/разрядное устройство SkyRC IMAX B6 V2 Professional Balance

Нет в наличии ПРТ-16793

1

Избранное Любимый 5

Список желаний

MIKROE VCP Monitor 4 Click

Нет в наличии ПРТ-19170

20,95 $

Избранное Любимый 0

Список желаний

МИКРОЭ РДТ Click

Нет в наличии СЕН-20208

19,95 $

Избранное Любимый 0

Список желаний

Щит для игры на уровне

29 мая 2020 г.

Доступны новые версии некоторых из наших самых популярных экранов Qwiic, а также новый шлюз Raspberry Pi LoRa!

Избранное Любимый 0

Инструменты Rush In

5 мая 2023 г.

Сегодня мы представляем вам два новых инструмента для пайки и проводов!

Избранное Любимый 0

Руководство по сборке комплекта SparkFun JetBot AI Kit V2.0

27 марта 2020 г.

Руководство по сборке набора SparkFun JetBot AI Kit v2.0. Это руководство включает фотографии и комментарии по сборке двухслойного шасси и дополнительных компонентов, уникальных для комплекта JetBot.

Избранное Любимый 1

Artemis Development для ОС Arm® Mbed™ (бета-версия)

10 сентября 2020 г.

Благодаря новейшей плате Artemis DK мы теперь предлагаем полную поддержку Bluetooth в среде разработки Arduino IDE и разработку с ОС Mbed™. Хотя мы неустанно работали над поддержкой модуля Artemis в следующем выпуске ОС Mbed™, следующий выпуск не планируется до тех пор, пока Artemis DK не станет общедоступным. Таким образом, этот пост предоставит пользователям быстрый старт для разработки с помощью Mbed™ Studio до следующего выпуска (своего рода бета-версии), используя нашу вилку ОС Mbed™.

Избранное Любимый 2

Анод, катод, применение диодов

Устройство, которое блокирует ток в одном направлении, пропуская ток в другом направлении, называется диодом . Диоды можно использовать по-разному. Например, устройство, в котором используются батареи, часто содержит диод, который защищает устройство, если вы вставляете батареи обратной стороной. Диод просто блокирует выход любого тока из батареи, если он перевернут, это защищает чувствительную электронику устройства.

Диод — это простейшее полупроводниковое устройство, и поэтому это отличная отправная точка для понимания того, как работают полупроводники.

Во-первых, прежде чем описывать принцип работы диода, важно понять основные компоненты диодов.

Схема диодов



Существует два типа примесей:

• N-типа – При легировании N-типа в кремний в небольших количествах добавляют фосфор или мышьяк. Фосфор и мышьяк имеют по пять внешних электронов, поэтому они оказываются не на своем месте, когда попадают в решетку кремния. Пятому электрону не с чем связываться, поэтому он может свободно перемещаться. Требуется лишь очень небольшое количество примеси, чтобы создать достаточно свободных электронов, чтобы позволить электрическому току течь через кремний. Кремний N-типа является хорошим проводником. Электроны имеют отрицательный заряд, отсюда и название N-типа.

• P-тип – При легировании P-типа легирующей примесью является бор или галлий.
  Бор и галлий имеют только по три внешних электрона. При смешивании с решеткой кремния они образуют «дыры» в решетке, где кремниевому электрону не с чем связываться. Отсутствие электрона создает эффект положительного заряда, отсюда и название P-типа. Отверстия могут проводить ток. Дырка с радостью принимает электрон от соседа, перемещая дырку по пространству. Кремний P-типа является хорошим проводником.

Незначительное количество легирования N-типа или P-типа превращает кристалл кремния из хорошего изолятора в жизнеспособный проводник, отсюда и название «полупроводник».

Кремний N-типа и P-типа сам по себе не так уж удивителен; но когда вы соединяете их вместе, вы получаете очень интересное поведение на стыке. Вот что происходит в диодах.

Диоды — простейшее полупроводниковое устройство. Диод позволяет току течь в одном направлении, но не в другом.

Когда вы соединяете кремний N-типа и P-типа вместе, вы получаете очень интересное явление, которое придает диоду его уникальные свойства.

Несмотря на то, что кремний N-типа сам по себе является проводником, а кремний P-типа сам по себе также является проводником, комбинация, показанная на схеме, не проводит электричество. Отрицательные электроны в кремнии N-типа притягиваются к положительной клемме батареи. Положительные отверстия кремния P-типа притягиваются к отрицательной клемме батареи. Ток через переход не течет, потому что дырки и электроны движутся в неправильном направлении.



Если перевернуть батарею, диод прекрасно проводит электричество. Свободные электроны в кремнии N-типа отталкиваются от отрицательного полюса батареи. Отверстия в кремнии P-типа отталкиваются положительным полюсом. На стыке между кремнием N-типа и P-типа встречаются дырки и свободные электроны. Электроны заполняют дырки. Эти дырки и свободные электроны перестают существовать, и их место занимают новые дырки и электроны. Эффект заключается в том, что ток течет через соединение.

Когда обратное смещение , идеальный диод блокировал бы весь ток.
