Антенна бевереджа: Приемная антенна Бевереджа (Бевериджа) – Радионаблюдатель (SWL)

Есть две важные идеи, благодаря которым Напиток работает. Во-первых, это наклона волнового фронта , как показано на рисунке 1. Сигналы от удаленных станций отражаются от ионосферы и достигают земли под углом. Некоторый наклон также связан с тем, что волна движется немного медленнее по земле, чем в свободном пространстве. (Большая часть наклона обусловлена ​​углом отражения.)

Рисунок 1 – Фронт приходящей волны наклонен в основном из-за отражения в ионосфере. Волна также распространяется немного медленнее по земле на низких частотах.

Радиоволна состоит из двух компонентов, расположенных под прямым углом: электрического или электрического поля и магнитного или Н-поля. Если волна имеет вертикальную поляризацию, как показано на рисунке 1, наклон означает, что электрическое поле имеет небольшую горизонтальную составляющую, совмещенную с антенным проводом. Это создает ток в проводе. Вертикальная составляющая электрического поля перпендикулярна проводу и не создает тока по проводу.

Другая важная идея заключается в том, что волна, движущаяся вдоль антенны, создает напряжение волна в проводе, подобно ветру, создающему волну, когда он дует над водой. (См. рис. 2). По мере того, как входящая радиоволна распространяется по проводу, волна создает большее напряжение, и на дальнем конце результирующий ток передается в фидерную линию, которая несет его к приемнику. (Вот почему Beverage представляет собой антенну бегущей волны .)

Эти две идеи позволяют Beverage принимать вертикально поляризованные сигналы по проводу лучше, чем волны с другой поляризацией или с другими направлениями. Сигналы с неправильной поляризацией или с неправильных направлений отклоняются:

• Горизонтально поляризованный сигнал, направленный вдоль провода, не создает тока, поскольку электрическое поле перпендикулярно проводу.
• Вертикально поляризованные сигналы сбоку имеют электрическое поле, перпендикулярное проводу, и не создают ток.
• Горизонтально поляризованные сигналы сбоку имеют электрическое поле, совпадающее с проводом, но создают ток сразу по всему проводу и не создают волну напряжения.

Что делать, если передающая станция использует антенну с горизонтальной поляризацией? Ионосферное распространение дает Фарадеевское вращение , поэтому сигнал будет поступать в Напиток с комбинацией вертикальной и горизонтальной поляризации, которая меняется со временем. Это приводит к затуханию при изменении поляризации, но в целом наблюдается улучшение SNR.

Вы, наверное, заметили, что Beverage одинаково хорошо принимает сигнал по проводу в любом направлении. Что заставляет его отдавать предпочтение только одному из направлений? Подобно линии передачи, Beverage имеет характеристическое сопротивление , которое зависит от высоты провода и характеристик заземления. Если провод подключен к (резистор) с таким же импедансом, как и у напитка, любая волна, распространяющаяся по проводу к резистору, будет поглощаться. Если провод подключен к фидерной линии, сигнал передается на фидерную линию и может быть принят. Это показано на рис. 2. Обратите внимание, что конец провода с заделкой — это направление, с которого напиток принимает лучше всего.

Рисунок 2 – Электронное поле входящего сигнала формирует волну напряжения вдоль антенного провода. Результирующий сигнал либо поглощается, либо передается по фидерной линии к приемнику.

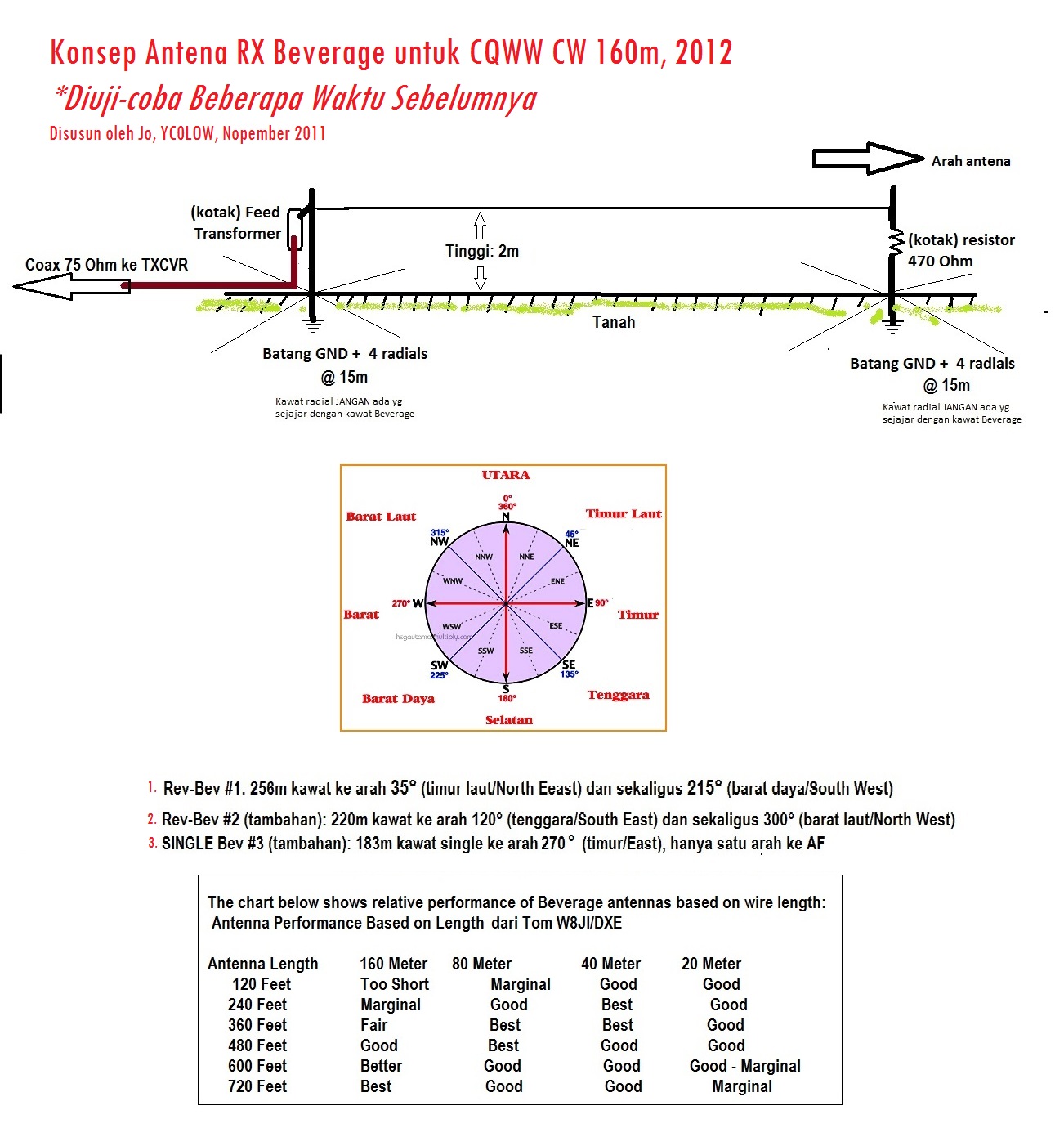

На рис. 3 показаны основные детали конструкции антенны Beverage для любительского использования. Напиток действительно начинает проявлять все свои преимущества на длине около 1 длины волны. Любая длина выше ½ длины волны будет весьма полезной. Помните, что Beverage длиной ½ длины волны на 160 метрах будет иметь длину 1 длины волны на 80 метрах и 2 длины волны на 40 метрах. Как только длина превышает 5 длин волн, чувствительность начинает снижаться из-за интерференции между всеми волнами напряжения на антенне.

Рекомендуемая длина напитков

Лента           Длина

160 метров 500–1200 футов

80 метров   300–600 футов

40 метров   200–500 футов

Импеданс большинства напитков составляет 400–600 Ом, поэтому Трансформатор используется для передачи принимаемых сигналов на 50- или 75-омный коаксиальный кабель. Согласующий резистор также можно варьировать для наилучшего подавления сигналов, приходящих с противоположного направления. Обычный метод определения правильного номинала резистора состоит в том, чтобы найти вещательную АМ-станцию ​​«в стороне» и отрегулировать резистор для наилучшего подавления этого сигнала. Заземление может быть очень простым — достаточно заземляющего стержня и нескольких коротких радиальных проводов на земле.

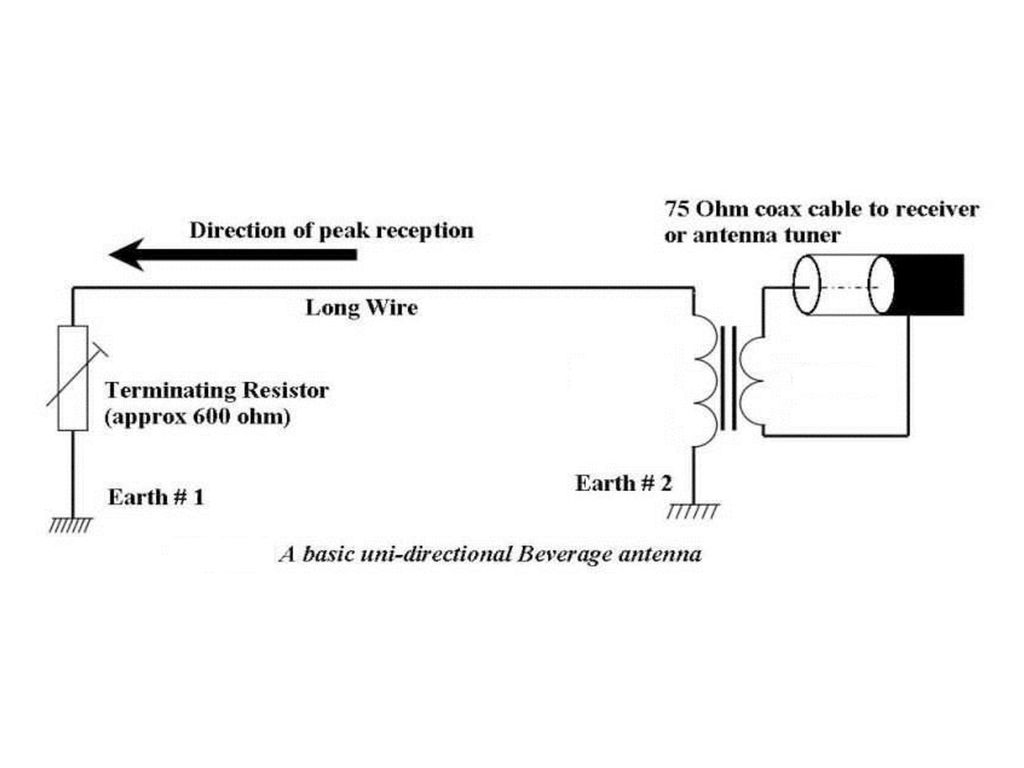

Рисунок 3 – Простая однопроводная антенна Бевереджа с трансформатором фидерной линии и концевой заделкой.

Антенна должна быть достаточно высокой, чтобы животные (или люди!) не сталкивались с ней. В зависимости от ваших обстоятельств, от 6 до 10 футов должно быть достаточно. Поддерживайте антенну изолятором с интервалами, обеспечивающими ее постоянную высоту. Антенна не обязательно должна быть натянута. Многие радиолюбители используют оборудование для электрического забора для поддержки антенны.

Небольшие колебания высоты провода не имеют значения. Если отклонения не превышают примерно 0,1 длины волны (55 футов на 160 м), они будут иметь очень незначительное влияние на работу антенны. Вы можете поднять антенну, чтобы пройти над проезжей частью (и грузовиками!) или другими препятствиями без ухудшения характеристик антенны.

Размещение вашего напитка вдали от вышек и других низкочастотных антенн является хорошей идеей из-за связи. Если вышка принимает нежелательный сигнал или шум, она может подключиться к ближайшему Beverage, уменьшив SNR. Металлические здания и линии электропередач также воспринимают и связывают шум. Но устанавливайте антенну там, где можете — не бойтесь экспериментировать! Приведенный ниже список статей, на которые есть ссылки, даст вам некоторые идеи, в том числе переключение напитка на получение в любом направлении.

Важно пойти и попробовать Напиток, временно или постоянно. Даже очень короткий Beverage покажет некоторые преимущества и может лучше слышать DX-станции, чем ваша передающая антенна. Осень и зима — отличное время, чтобы попробовать эту антенну с первых дней беспроводной связи.

Статьи

• Белроуз Дж. , Г. Мосс, Э. Стивенс, «Антенны напитков для любительских коммуникаций», QST, 19 января83, стр. 23-27
• Напиток, HH; Райс, Честер В.; Келлог, Эдвард В. (январь 1923 г.). «Волновая антенна — новый тип высоконаправленной антенны». Транс. АИИЕ. АИИЕ. 42: 215–266
• Напиток, Х. Х., «Волновая антенна для приема на 200 метров», QST , ноябрь 1922 г., стр. 7-15
• Напиток, Х. Х. и ДеМоу, Д. «Возвращение к классической антенне для напитков», QST , январь 1982 г., стр. 11-17
• Донован Ф. и Сильвер В. «Антенна напитка, 100 лет спустя», стр. QST , ноябрь 2021 г., стр. 55–57
• Сильвер, В. «Прохладный напиток из четырех упаковок», QST , апрель 2006 г., стр. 33–36

Веб-сайты

• Сборник дизайна напитков, примечания и методы строительства: www.dxzone.com/catalog/Antennas/Beverage
• Примечания и примеры конструкции Beverage: new.w8ji.com/beverage-antenna-construction .
• Напитки на 40–15 метров в ZL1RS: https://www.qsl.net/zl1rs/bev.html
• Beverage-on-Ground (BOG): https://ve7sl.blogspot.com/2016/09/the-amazing-bog.html
