FM-антенна своими руками.

Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов. Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат.

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается  центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 — диэлектрический материал; 2 — фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна.

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника,  остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции. Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте. Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Было интересно? Тогда подпишись на ЭТОТ САЙТ по E-mail

FM антенна своими руками: устройство и подключение

Радиотехника родила великое число конструкций, даже не вникая в то, что антенна FM-диапазона, возможно выделить три вида: линейные, апертурные, бегущей поверхностной волны. Второй тип знаком каждому, традиционные спутниковые тарелки, понятно, в радиоприеме не участвуют. Апертурой называется раскрыв антенны. Что касается конструкций бегущей волны, видное место занимают волновые каналы. Антенны Удо-Яги видел каждый, изучая крышу: стоит мачта, к вертикали прикреплен горизонтальный прут, усеянный отрезками проволоки. Волновой канал, ловящий телевидение. Отличие конструкций для радио ограничено направлением. Поляризация вертикальная, директоры натыканы сообразно.

Отличительной особенностью считаем хорошие направленные свойства, приличное усиление, подходит для стационарных объектов, не годится подвижным. FM-антенна своими руками изготавливается, учитывая особенности будущего местоположения — в одном случае пригодным будет одно решение, противном – другое…

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dⁿ √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование. В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Как сделать FM-дипольную антенну » Electronics Notes

Подробная информация о простой конструкции дипольной FM-антенны своими руками, которую можно легко построить и использовать для приема внутри помещений вещательных FM-сигналов.

---

Дипольные антенны Включает:
Основы дипольной антенны Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные каналы Диаграмма направленности Построить ВЧ диполь Перевернутый V-диполь ВЧ многодиапазонный веерный диполь ВЧ многодиапазонный диполь-ловушка Антенна G5RV FM-дипольный дизайн

---

Одной из областей, в которой часто используются дипольные антенны, является прием УКВ FM-радиостанций. Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, отличным решением может стать дипольная антенна.

Дипольная антенна FM, скорее всего, обеспечит значительно улучшенный прием по сравнению со многими другими импровизированными решениями, которые можно использовать. №

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно сделать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что на них не повлияют погодные условия. Вместо этого для внутреннего использования самодельный диполь VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Можно даже сделать простой FM-диполь, используя предметы, которые уже могут быть в мусорном ящике, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей. Для полуволнового диполя каждая ножка диполя будет иметь электрическую четверть длины волны.

Длина диполя определяется рабочей частотой. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса частот, которую может покрыть резонансная антенна, такая как дипольная антенна, но поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

Базовая конструкция дипольной ЧМ-антенны показана ниже.

Базовая полуволновая дипольная антенна

На схеме каждое плечо дипольной антенны соединено с фидером. Это может быть либо открытый провод/двойной фидер, либо коаксиальный кабель. Строго говоря, балун следует использовать при использовании коаксиального или коаксиального кабеля. Это связано с тем, что коаксиальный кабель называется несбалансированным фидером, т. е. внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно наблюдаться заметного ухудшения качества, и дипольная антенна ОВЧ ЧМ должна вполне удовлетворительно работать без нее. В этом случае внутренний проводник коаксиального кабеля подключается к одному плечу диполя, а внешний проводник (оплетка) коаксиального кабеля подключается к другому плечу дипольной антенны.

Как сделать простую дипольную FM-антенну своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, потребуется всего несколько предметов. Обычно это будут:

• Двойной гибкий кабель – двойной сетевой кабель является идеей, но мы использовали какой-то старый гибкий кабель для динамиков.
• Стяжка — для фиксации центра диполя и предотвращения раскрытия изгиба сверх необходимого.
• Шнур или бечевка для крепления концов диполя к соответствующим точкам крепления (при необходимости).
• Коннекторы – для подключения к коаксиальному кабелю.

Компоненты, необходимые для изготовления дипольной FM-антенны

Одно из преимуществ использования сетевого гибкого кабеля заключается в том, что при использовании в качестве фидера для радиочастотных сигналов этот тип провода достаточно близко приближается к двойному или открытому фидеру на 75 Ом. Это удобно, если нужна разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

FM-диполь из двойного гибкого кабеля

Чтобы составить УКВ-дипольную FM-антенну, сначала в кабеле должны быть два изолированных провода, разделенные друг от друга и открытые. Затем следует закрепить центр, чтобы предотвратить дальнейшее раскрытие кабеля. Один из способов сделать это — использовать стяжку, которую можно приобрести у большинства продавцов электронных компонентов. Отрезок провода, который не был разделен, можно использовать в качестве фидера для антенны.

Для фиксации центральной точки дипольной ЧМ-антенны

можно использовать стяжку. Общая длина антенны должна составлять около 150 см, т. е. каждая ножка должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко рассчитать по одному из следующих уравнений:

длина (метры) = 150  Af

длина (дюймы) = 5905  Af

Иногда уравнения немного различаются по используемым константам, так как это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и т.п. Однако это очень хорошая отправная точка и, безусловно, достаточно хорошая для изготовления дипольной FM-антенны.

Концы проволоки можно завязать узлом, как показано на рисунке, чтобы можно было прикрепить ее к какой-либо бечевке или веревке, чтобы установить ее на чердаке и т. д. Если это сделано, длина должна быть взята до конца проволоки и любая проволока, которая является частью узла или сложена вдвое, не должна включаться в длину. Завязывание провода добавит некоторую индуктивность к концу провода, возможно, сделает его немного длиннее, но это должно быть хорошо для приема.

Конец провода FM-диполя завязан узлом

Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а к коаксиальному кабелю была присоединена ответная часть. Следует отметить, что двойной фидер, такой как гибкая линия, не работает хорошо при прокладке на большие расстояния через дом, и потери сигнала возрастут – лучше использовать коаксиальный кабель, так как это не влияет таким же образом.

При установке антенны, насколько это возможно на чердаке, антенна должна находиться вдали от металлических предметов, так как это снижает уровень сигнала. В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы подвесили нашу антенну на чердаке или на крыше. Поскольку многие УКВ-FM-станции в наши дни используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной перемычке крыши, а другой конец придавили грузом. Коаксиал был отведен под прямым углом – насколько это возможно в данных обстоятельствах!

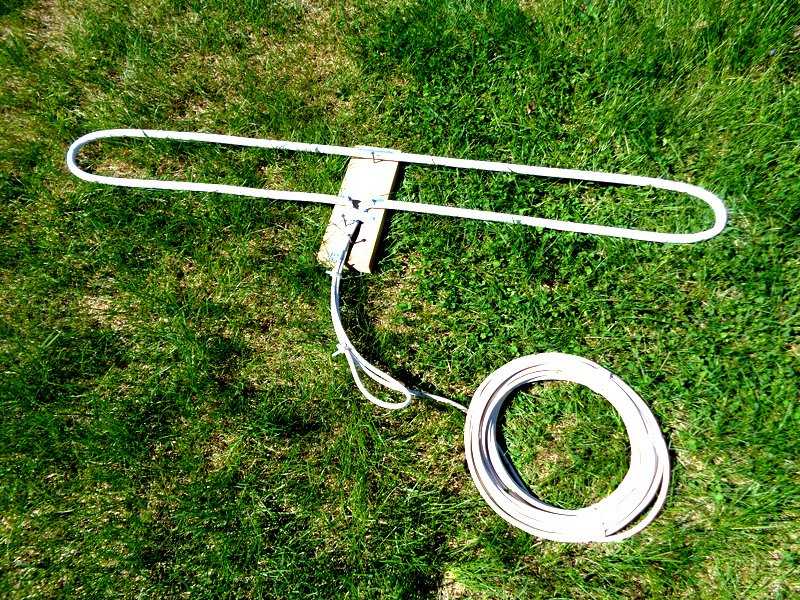

Как сделать УКВ ЧМ складную дипольную антенну

Многие УКВ FM-тюнеры Hi-Fi имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом. Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складной дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только использование ленточного кабеля длиной 300 Ом (не компьютерного многожильного ленточного кабеля), который можно купить у большинства продавцов электронных компонентов.

На первом этапе необходимо отрезать длину немного большую, чем требуется для дипольного элемента. С обоих концов центральный пластик следует обрезать, а оставшиеся провода с обеих сторон зачистить и соединить вместе. Это нужно сделать, убедившись, что общая длина элемента правильная.

Следующий этап – перерезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что он может привести к разумным потерям, если он будет работать в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная антенна VHF FM подходит для районов с сильным сигналом или может использоваться в качестве временной меры. Ленточный кабель 300 обычно прозрачен и может быть легко спрятан. Часто этот тип антенны можно закрепить за карнизом или большим предметом мебели.

Дипольная антенна часто является идеальным решением для антенны для приема УКВ FM-радиовещания. Дипольная ЧМ-антенна может быть дешевым и эффективным решением, и они могут быть выполнены в самых разных формах — выше приведены только две идеи, но сделать УКВ-дипольную ЧМ-антенну можно многими другими способами в зависимости от того, что может быть.

в наличии и какие требования.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Основы антенны Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Антенны с фазированной решеткой Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернуться в меню «Антенны и распространение». . .

Как сделать FM-антенну на 75 Ом?

Вы гуглите «FM-радиоприемники Bose с антенной 75 Ом» и задаетесь вопросом, можете ли вы сделать это устройство своими руками дома, чтобы сэкономить средства? Если ответ положительный, то этот пост — то, что вам нужно.

Мы покажем вам, как сделать дома FM-антенну на 75 Ом всего за несколько простых шагов. Вам просто нужны некоторые инструменты, такие как провод динамика, штекер 4 мм или штекер 3 мм.

Содержание

• Что такое «Антенна на 75 Ом?»
  • Антенны 75 Ом и 300 Ом: они разные?
• Что нужно перед изготовлением FM-антенны на 75 Ом
  • Материалы
  • Знание частот FM
  • Инструменты
• провод динамика
• 2. Самодельная FM-антенна со штекером 4 мм
• 3. Самодельные FM-радиоантенны со штекером 3 мм

Заключение

Что такое «Антенна на 75 Ом»?

Откровенно говоря, «антенны на 75 Ом» не существует. Вы меня правильно поняли; никакая антенна на самом деле 75 Ом. На самом деле, это небольшое недоразумение.

Чтобы лучше понять все, в первую очередь, вам нужно понять основы импеданса. Импеданс — это измерение, рассчитанное в омах, которое представляет способность материала пропускать ток.

В типичных антеннах мы обычно наблюдаем естественный импеданс около 300 Ом, что не имеет ничего общего с 75 Ом, указанными во фразе «75-омная модель», которую мы обычно произносим. Измерение 75 Ом связано с механизмом, в котором происходит передача, и компонентами, используемыми для сбора этой передаваемой мощности.

При таком высоком импедансе использование антенн с другими устройствами было непростой задачей. Они просто плохо работают вместе и имеют тенденцию все портить. Вот почему люди искали решение, которое заключалось в рождении балуна.

Внутри антенн балун будет использовать свой компактный трансформатор для снижения импеданса антенн в 4 раза (для обычных антенн) или в 6 раз (для некоторых коммерческих продуктов). В результате естественный импеданс в 300 Ом снижается до 75 или 50 Ом, что значительно лучше подходит для медных коаксиальных проводов.

Поскольку почти все производимые в настоящее время антенны включают этот балун, люди предполагают, что сегодняшние антенны имеют сопротивление 75 Ом, хотя на самом деле 75 Ом — это только выходной сигнал этих антенн, а не импеданс.

Антенны 75 Ом и 300 Ом: они разные?

Теперь вы можете задаться вопросом: «Антенны на 75 Ом и 300 Ом — это одно и то же?» Они есть, но их нет.

Самым существенным отличием этих двух, на наш взгляд, является только доступность. По сравнению с 300-омными антеннами, 75-омные могут быть намного проще в использовании. Кроме того, большинство передовых передатчиков в настоящее время имеют разъемы для кабеля сопротивлением 75 Ом.

Что нужно перед изготовлением 75-омной FM-антенны

Материалы

Если стержень изготовлен из непроводящих материалов, рекомендуется использовать стержень примерно от 55 до 58 дюймов для создания воздушной конструкции. Чтобы противостоять ветру, материал также должен быть прочным и прочным. Отличными примерами являются валы из стекловолокна, ПВХ, алюминия и дерева.

Знание частот FM

В частности, перед сборкой антенны важно получить полное представление о частотах FM для отправки и приема сигналов. Длина волны FM-диапазона 27 МГц значительно больше 17 футов; таким образом, для приема FM-передач рекомендуется разделить длину волны на две половины.

Затем мы рекомендуем изолировать обе длины кабелей, подключить их к FM-радиоприемникам, а затем расположить их в максимально возможном верхнем положении.

Инструменты

Кроме того, очень важно иметь первоклассный сварочный аппарат, а также сварочную стойку, чтобы поддерживать порядок в различных компонентах антенны во время работы.

В то же время потребуются электронные припои, двухсторонние ленты и даже изоленты. Для достижения наилучшего результата важную роль также сыграл бы полный набор инструментов с различными зажимами, плоскогубцами и отвертками.

Как сделать FM-антенну на 75 Ом – Подробные инструкции

Самодельные FM-антенны достижимы, и существует множество методов, которые можно использовать для изготовления FM-антенны на 75 Ом своими руками. Сегодня мы покажем вам 3 лучших способа сделать дома FM-антенну на 75 Ом.

1. Самодельные FM-радиоантенны с проводом динамика

Провод динамика — один из наиболее распространенных материалов, используемых при создании FM-антенны.

Ниже приведена пошаговая процедура, как сделать это изделие своими руками в домашних условиях:

Во-первых, отрежьте 10 футов кабеля от линии динамика для антенны.

На отметке 3 фута проверьте и соедините кабель. Затем сформируйте большую букву «Т», используя каждую из 3-футовых секций, и соедините их вертикально с оставшимися 7 футами, чтобы они не разделялись.

После этого снимите 2 дюйма изоляции с другого конца оставшегося 7-футового провода динамика.

Затем подключите кабель динамика к радио, следуя этим инструкциям.

• Поиск вокруг конца приемника кабеля внешней антенны. Муравей.” или тег «ext.ant».
• В месте подключения внешней антенны оберните провода динамиков вокруг стоек.
• Переплетите 2 жилы, чтобы получился единый трос. Если соединение внешней антенны представляет собой зажим, этот шаг является обязательным. Поскольку по проводам не проходит электричество, вы не получите удара током.

Двигаясь вперед, пришло время удлинить антенну: для начала поместите приемник, который в данном случае является проводами динамика, рядом с окном. Затем протяните кабель антенны через окно и расположите его на чердаке.

Чтобы завершить нашу сессию «Сделай сам» и помочь с кабелем, используйте маленький гвоздь. За окном проложите 2 кабеля в противоположных направлениях. Также предпочтительно прикрепить гвоздь к хвостам 2 прядей, чтобы обеспечить дополнительную устойчивость.

2. Самодельная FM-антенна со штекером 4 мм

Вы можете использовать шнур на 75 Ом, чтобы сделать антенну для FM-радио и установить ее на задней панели телевизора. Действительно, добавление антенны таким образом — отличный способ наслаждаться трансляцией, не нарушая закон.

Вам понадобится кабель на 75 Ом и несколько разъемов, чтобы подключить FM-антенну к телевизору.

После этого вставьте один конец в гнездо для подключения FM-передатчика на телевизоре, а другой конец прикрепите к окну или стене. Теперь, используя разъемы на 75 Ом и дополнительные шнуры, вы можете легко собрать собственную антенну.

Этот метод идеально подходит для любой задачи, требующей длины волны FM, поскольку многие динамики, наушники, инструменты и другие устройства могут работать с разъемами 4 мм.

3. Самодельные FM-радиоантенны со штекером 3 мм

Как уже говорилось ранее, можно создать FM-антенну на 75 Ом, используя различные методы, а также использовать 2 отрезка медного провода.

Каждая часть должна иметь длину 60 см, при этом одна часть должна иметь дополнительные 10 см на одном конце, а другая — 5 см.

Теперь удалите 1/4 дюйма с каждой стороны, плотно затяните их, затем припаяйте или соедините, если необходимо, чтобы устранить провисание резьбы.

На заключительном этапе необходимо припаять или обжать 3-мм штекер для передачи FM-данных на один конец, не оставляя незакрытых проводов. Если вы не уверены в своей компетенции для выполнения этой процедуры, доверьте ее кому-нибудь другому.

Заключение

Теперь вы знаете, как сделать FM-антенну на 75 Ом в домашних условиях тремя простыми способами.
