Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Это интересно: Почему не стоит покупать телевизионную антенну Бустер 5G?

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

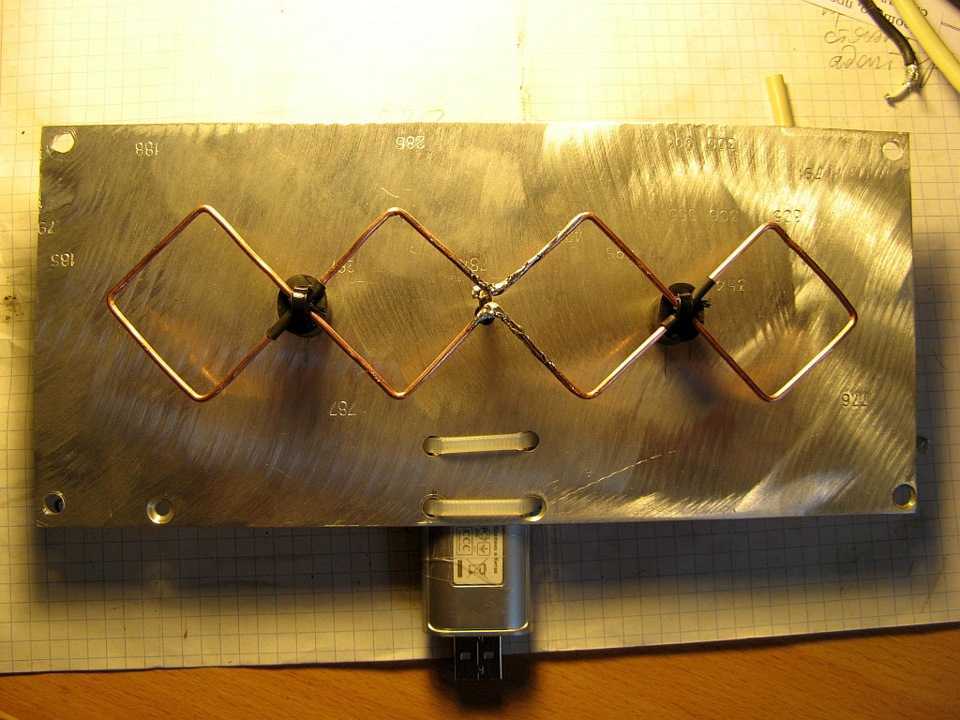

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

10 самодельных антенн Wi-Fi большой дальности, которые можно сделать дома

Хотя современные антенны Wi-Fi позволяют вам использовать самые высокие скорости в пакете вашего интернет-провайдера, они могут быть довольно дорогими. К счастью, вы всегда можете обратиться к проектам «сделай сам», чтобы улучшить сигнал соединения, не тратя слишком много денег.

Взгляните на эти 10 самодельных Wi-Fi-антенн дальнего действия, которые вы можете сделать с ограниченным бюджетом. Обратите внимание, что некоторые из них могут потребовать от вас получения лицензии от FCC (или соответствующего органа, регулирующего беспроводные устройства на вашей территории), поэтому проверьте это, прежде чем делать свою.

1. Самодельная антенна Wi-Fi

Самодельная антенна Wi-Fi избавит вас от необходимости тратить сотни долларов на новый гаджет. Есть несколько путей, которые вы можете использовать, чтобы воплотить этот хак в реальность. Этот проект идеально подходит, если у вас возникают проблемы с подключением к Wi-Fi и вы не хотите сразу вкладывать средства в новый маршрутизатор.

Самодельная Wi-Fi антенна может пригодиться, если вы часто сталкиваетесь с обрывами соединения в часы пик. Вы также можете полагаться на этот вариант как на временное решение, пока не подготовите свои финансы для розничной продажи.

2. Антенна Wi-Fi из консервной банки своими руками

Антенна из жестяной банки (кантенна) — отличный проект для тех, кто хочет улучшить скорость своего домашнего Wi-Fi, но не имеет денег, чтобы купить заводской продукт. из магазина. Взлом обойдется вам менее чем в 5 долларов.

Единственное, что вам понадобится для этого проекта, это несколько металлических банок и основные ручные инструменты. Помните, что этот проект улучшит скорость вашего домашнего интернета, расширив диапазон сигнала.

3. Антенна Wi-Fi большой дальности своими руками

Знаете ли вы, что вам не нужно обращаться к своему дилеру по телекоммуникациям, если вы просто хотите увеличить радиус действия Wi-Fi? Правильно, все, что вам нужно сделать, это собрать несколько доступных на месте материалов, таких как металлическая банка или труба, медные провода 12-го калибра и паяльник.

После завершения настройки все, что вам останется сделать, это включить маршрутизатор Wi-Fi и попытаться перехватывать сигналы вдали от дома. Вы можете проверить максимальное расстояние, которое антенна покрывает от маршрутизатора.

Вы можете легко построить улавливатель сигнала дома, чтобы повысить скорость интернет-соединения и обеспечить дополнительную гибкость для телефонных услуг, активируемых через Интернет, таких как VOLTE. В установке есть два важных компонента, которые должны работать вместе: антенна Wi-Fi и тарельчатая поверхность для улавливания сигналов.

Когда проект будет готов, вам все равно придется настроить ловушку так, чтобы она эффективно улавливала сигналы. Вы можете сделать это, сделав небольшие прибавки к высоте и углу тарелки. Наилучшие настройки будут иметь самый сильный сигнал.

Связано: Самодельные подставки под телевизор, которые можно собрать в эти выходные

5. Двухдиапазонный повторитель Wi-Fi

Если вы обеспокоены тем, что ваш домашний интернет не охватывает все комнаты, возможно, существует решение вашей проблемы, сделанное своими руками. .

В процессе настройки этого самодельного беспроводного ретранслятора вам нужно будет решить, хотите ли вы приемник дальнего действия для 5 ГГц или 2,4 ГГц. Этот выбор будет зависеть от вашего подключения и устройств, которые вы подключили.

6. Сканер Wi-Fi, созданный с использованием ESP8266

Возможность сканировать и анализировать скорость вашего Wi-Fi имеет решающее значение, если вы планируете использовать Интернет для крупного сеанса потоковой передачи или загрузки. Например, вы хотите знать, достаточно ли скорости вашего интернета для звонков в Zoom или Skype, прежде чем начинать виртуальную встречу.

Анализатор Wi-Fi своими руками поможет вам в этом, ведь все, что от вас требуется, это потратить несколько часов своего времени. Вы можете использовать любую плату ESP8266, которая у вас уже есть, для обнаружения сигнала в сочетании с подходящим приложением для Android для визуализации.

7. Wi-Fi MSP/PPM большого радиуса действия

Если у вас есть Wi-Fi MSP или PPM, вы могли заметить, что радиус действия несколько меньше, чем у других устройств. К счастью, в сфере DIY есть простое решение этой проблемы. Чтобы успешно завершить этот проект Wi-Fi MSP/PPM на большие расстояния, вам придется инвестировать в модуль ESP8266.

Вам также понадобится ПК для программирования установки в Arduino IDE. Одним из ключевых преимуществ этого хака является то, что он не зависит от внешней антенны.

8. Маршрутизатор Wi-Fi со сверхдальним радиусом действия

Вам не обязательно использовать маршрутизатор, у которого нет необходимого радиуса действия для покрытия всего дома или квартиры. Настроить Wi-Fi-маршрутизатор сверхдальнего радиуса действия относительно легко, если у вас есть нужные материалы и инструменты. Вам понадобится только микроконтроллер, мощная антенна и адаптер Wi-Fi.

Этот лайфхак поможет сэкономить деньги, если вы не хотите тратить сотни долларов на покупку усилителя или расширителя Wi-Fi. Вы можете использовать его, чтобы превратить всю вашу домашнюю территорию в зону Wi-Fi.

См. также: Создайте свою собственную антенну HDTV

9. От металлолома до антенны Wi-Fi 2,4 ГГц

Металлолом не попадает на свалку. С помощью этого проекта «сделай сам» вы можете превратить старый металлолом в функциональную антенну Wi-Fi 2,4 ГГц.

Конечный продукт повысит скорость вашего Wi-Fi и стабильность соединения, позволяя вам в полной мере использовать пропускную способность, которую ваш интернет-провайдер выделяет для вашей учетной записи.

10. Антенна Wi-Fi на 1 км своими руками

Большинство домашних и офисных соединений Wi-Fi имеют относительно небольшой радиус действия. В результате вы ограничены в том, что вы можете делать с сигналом за пределами небольшого радиуса вокруг маршрутизатора. Но не с этим удивительным проектом, для которого требуется только ключ Wi-Fi, ложка из сетчатой ​​проволоки и детская бутылочка.

Когда вы закончите, вы сможете пользоваться Wi-Fi на расстоянии до одного километра. Это идеально, если вы живете в нескольких кварталах от своего офисного здания, но все же хотели бы использовать соединение из дома. Другой возможный вариант использования — сельская местность или город, где район может совместно использовать подключение к Интернету.

Увеличьте радиус действия Wi-Fi

Вот и все, 10 самодельных проектов Wi-Fi, которые вы можете сделать дешево и наслаждаться большим радиусом действия Интернета. Для большинства проектов вам потребуются только основные ручные инструменты и несколько местных материалов.

Вы уже платите премию своему провайдеру; имеет смысл только получить максимальную отдачу от подписки. Сейчас самое подходящее время, чтобы максимально использовать потенциал Wi-Fi.

Как сделать антенну Wi-Fi из банки Pringles

Самодельные решения для расширения сети Wi-Fi существуют столько же, сколько и сам Wi-Fi. Находчивые интернет-пользователи используют все, от кухонной фольги и пищевых сит, до самодельных антенн в стиле Yagi, чтобы увеличить радиус действия Wi-Fi. Несмотря на то, что существует множество способов тонкой настройки вашей домашней системы Wi-Fi без создания дополнительного оборудования, существуют простые решения, сделанные своими руками, которые также могут существенно изменить ваш опыт серфинга.

Простой и дешевый волноводный удлинитель Wi-Fi

Сегодня мы будем собирать дешевый волноводный удлинитель Wi-Fi, используя максимально простую конструкцию.

Зачем тебе делать что-то подобное? Многие люди используют их для передачи сигнала Wi-Fi в труднодоступную часть дома или даже для передачи Wi-Fi в нижнюю часть сада. Они также могут быть очень полезны для людей, которые полагаются на общедоступный доступ в Интернет. При правильной настройке вы можете подключиться к общедоступной точке доступа Wi-Fi гораздо дальше, чем обычно. Идеально подходит для тех случаев, когда у вас отключился интернет, а вы хотите продолжить серфинг в тапочках!

Прежде чем начать, убедитесь, что вы устранили все проблемы с подключением к Wi-Fi.

Хотя существует множество вариаций этого типа сборки, сегодня мы стремимся к балансу между ценой и простотой. Это руководство должно помочь вам быстро создать собственную антенну Wi-Fi для увеличения радиуса действия.

Один из самых популярных типов самодельных антенн известен как антенна Pringles can или сокращенно «кантенна». радиус действия вашего роутера.

Хотя для своего времени эти антенны были удивительным достижением в области самодельной инженерии, у них было несколько существенных недостатков. Все согласны с тем, что банка с внутренним диаметром от 76 мм до 101 мм работает лучше всего, а 92 мм является оптимальным. При внутреннем диаметре 72 мм банка Pringles слишком тонкая. Чтобы он был эффективным, он должен быть больше метра в длину. Кроме того, существуют противоречивые мнения о том, является ли конструкция коллектора Yagi более эффективной, чем конструкция волновода с правильными пропорциями.

Изменив тип банки, которую мы используем, мы создадим волноводную антенну, которая превзойдет банку Pringles, а также потребует гораздо меньше усилий для изготовления.

Вам понадобится

• Металлическая банка — по возможности, диаметром не менее 92 мм и высотой 147 мм, хотя возможны варианты!
• Гнездовой разъем N-типа — доступен во многих магазинах электроники или на Amazon.
• Небольшой кусок медного провода 12-го калибра (толщиной около 2 мм) для использования в качестве антенного зонда — мы вытащили его из старой розетки.
• Гнездовой разъем RP-SMA — штыревой N-типа, также известный как соединитель Pigtail. Хотя их можно сделать самостоятельно, многие компании предоставляют их уже готовыми. Мы нашли их в местном магазине электроники для хобби, но они также доступны на Amazon.
• USB-адаптер Wi-Fi — любой, подобный этому от Amazon, будет работать нормально, если можно снять антенну.
• Паяльник и небольшое количество припоя.
• Кусачки.
• Напильник для обработки острых краев.
• Сверло, чтобы сделать отверстие в банке, желательно со ступенчатой ​​насадкой.

Выбор банки

Первое решение, которое нужно принять, это какой тип банки использовать. Размер важен, так как установлены основные размеры, которые позволяют работать кантенне. Обратите внимание на банки диаметром 92 мм и длиной около 147 мм, хотя вам может быть трудно найти что-то именно такого размера!

Время отправиться в магазины с рулеткой и посмотреть, что можно найти.

Вы можете использовать этот веб-сайт Cantenna Waveguide, чтобы рассчитать, будут ли собранные вами банки эффективными. Важная часть, на которую следует обратить внимание после расчета диаметра, — это внутренняя длина. Чем ближе вы приблизитесь к размерам из калькулятора, тем лучше будет работать ваша кантенна.

Мы обнаружили, что банка из-под кофе (диаметром 88 мм) и большая банка из-под еды (101 мм) были ближе всего к нужному размеру. Банка для кофе была немного короче по длине, но 2 см, которых ей не хватает, по-прежнему сильно отличаются от 26 см длины, которой не хватает банке Pringles. Пищевая банка имеет почти идеальные размеры, хотя края ребристые, что скажется на ее производительности.

Мы решили превратить обе банки в кантенны; однако в этом руководстве рассматривается конструкция банки для кофе. Конструкция для обоих одинакова, только с разным интервалом в соответствии с приведенным выше расчетным инструментом.

Изготовление щупа

Щуп – это небольшой кусок медной проволоки, который будет торчать в середине нашей банки. Мы будем прикреплять этот щуп к розетке N-типа с помощью нашего паяльника. Используя калькулятор Cantenna Waveguide, мы видим, что для нашего диаметра кофейной банки нам нужна длина зонда 30,7 мм.

Мы советуем для начала отрезать кусок провода немного большего размера и припаять его к латунному гнезду в верхней части разъема.

Длина этого щупа очень важна, и вы должны обязательно измерить расстояние от нижней части латунного соединителя до того места, где будет кончик щупа. Даже миллиметр здесь, и ваша кантенна может работать не так хорошо, как могла бы!

Тщательно измерьте длину, указанную в ваших расчетах, и отрежьте зонд до нужной длины.

Проделывание отверстий

Теперь, когда у нас есть датчик и разъем N, нам нужно установить их в нужном месте на банке. Для диаметра кофейной банки нам нужно, чтобы наш зонд располагался ровно в 53,3 мм от дна банки. Еще раз, это должно быть как можно точнее, так что не торопитесь!

Также следует отметить, что это измерение должно производиться от основания банки, а не от гребня вокруг дна.

Как только вы получите точные размеры, пора вырезать отверстие. Мы использовали дрель, а затем угловую шлифовальную машину на нашем вращающемся инструменте, что было, мягко говоря, неудобно! Просто для проверки мы также сделали один, используя только отвертку, чтобы пробить отверстие, и пару острогубцев, чтобы медленно согнуть его наружу, пока он не станет нужного диаметра. Ни один из этих методов не идеален, и мы рекомендуем использовать ступенчатое сверло, чтобы упростить эту часть. Помните: вы режете металл, а металл тверже глаз, поэтому наденьте защитные очки, чтобы их прикрыть.

Какой бы метод вы ни использовали, измерьте диаметр разъема N-типа со снятой гайкой и сделайте отверстие немного больше, чтобы разъем N мог входить внутрь. это с помощью файла работало хорошо. Мы также рекомендуем на этом этапе спилить все острые края в верхней части банки, так как вам придется просунуть туда руку, чтобы затянуть ее.

Теперь вы сможете установить разъем, протолкнув его и прикрепив гайку изнутри. Будьте осторожны при этом!

Собираем все вместе

Теперь, когда сама банка готова, нам нужен способ прикрепить ее к нашему компьютеру или маршрутизатору, чтобы воспользоваться преимуществами.

Чтобы подключить его к компьютеру, вставьте USB-адаптер Wi-Fi и установите драйверы. Как только это будет сделано, снимите антенну, которая поставляется с адаптером, отвинтив ее, и вместо этого присоедините меньший конец разъема с косичкой. Присоедините другой конец косички к выступающему разъему N-типа.

Вот оно! Вы сделали!

Чтобы проверить это, перенесите свой компьютер в место, где ваш сигнал Wi-Fi обычно очень слаб, и направьте антенну в направлении, откуда исходит ваш сигнал Wi-Fi. Там, где это возможно, предпочтительна прямая видимость, хотя мы обнаружили значительное усиление сигнала, даже если направить его сквозь толстые стены старого многоквартирного дома. Вам нужно будет убедиться, что вы используете адаптер Wi-Fi, который вы можете изменить (в Windows), выбрав расширитель в меню Настройки > Сеть и Интернет .

Возможно, вы также обнаружите, что сигнал лучше, когда зонд направлен вбок, а не прямо вверх. Если вы видите антенны на маршрутизаторе, к которому подключаетесь, попробуйте имитировать их ориентацию для достижения наилучших результатов.

Многие люди подключают свои кантенны к штативам, чтобы получить лучший контроль над направлением и ориентацией; в этом случае небольшое экспериментирование с застежками-молниями и старым пластиковым горшком для растений отлично сработало!

Результаты испытаний

Мы протестировали конструкции банок для кофе и еды, и обе смогли значительно усилить сигнал Wi-Fi.

Вы можете использовать бесплатное программное обеспечение под названием Homedale для измерения уровня сигнала Wi-Fi, который вы получаете. В обоих наших испытаниях вы можете видеть, что антенны (синяя линия) давали значительно более высокий сигнал по сравнению с внутренним приемником Wi-Fi ноутбука (желтая линия). Показания со страницы со списком адаптеров в программном обеспечении показывают в среднем усиление около 20 дБм.

Несмотря на то, что кантенна из-под кофе по-прежнему не идеального размера, она хорошо работает в качестве усилителя производительности. А поскольку еда может хорошо работать на близком расстоянии, самодельная антенна обещает принимать сигналы на большем расстоянии.

Во многих ситуациях это будет различием между почти непригодным для использования соединением, прерывистым соединением или стабильно работающим соединением. Если вам нужно увеличить расстояние между вашим компьютером и кантенной, мы рекомендуем использовать удлинительный USB-кабель.

Альтернативный вариант: подключение к маршрутизатору

Другой подход — подключить антенну к маршрутизатору для усиления сигнала от источника. Направив передающую антенну от маршрутизатора на приемную антенну на вашем компьютере, вы сможете значительно увеличить радиус действия.

Это идеальный вариант, если вы хотите направить сигнал Wi-Fi на пристройку или обеспечить полное покрытие вашего сада. Вы даже можете использовать его, чтобы поделиться своим соединением с соседним домом, если вы чувствуете себя по-соседски! Однако стоит отметить, что это усиление будет направленным в зависимости от ориентации банки, и хотя оно очень поможет в одном направлении, оно может ограничить силу сигнала в других областях.

Многие маршрутизаторы имеют прикрепленные к ним антенны, которые подходят для стороны RP-SMA нашего пигтейла, хотя вы можете обнаружить, что вам потребуется обновить прошивку вашего маршрутизатора, чтобы получить максимальную отдачу от этого, усилив сигнал, который он обеспечивает. Однако это стоит сделать в любом случае, поскольку вы можете ожидать значительного увеличения производительности только от этого обновления. Вы можете еще больше повысить скорость своего маршрутизатора Wi-Fi, если хотите увеличить скорость своего интернет-соединения.

Если у вас нет разъема RP-SMA

Возможно, на вашем маршрутизаторе нет разъема RP-SMA. Если это так, у вас есть два варианта.

Во-первых, вы можете попробовать добавить его самостоятельно. У пользователя YouTube Mix Bag есть видео, в котором вы узнаете, как добавить коннектор к стандартному Virgin Media Super Hub.

Этот метод требует немного усилий и может различаться в зависимости от маршрутизатора. Если это кажется чем-то немного выходящим за рамки ваших возможностей, еще один невероятно простой способ усилить сигнал Wi-Fi — создать параболический отражатель, который нужно разместить за маршрутизатором, чтобы сфокусировать сигнал.
