Аппарат электрической защиты – устройство, применяемое для выполнения защитной функции от превышения допустимых электрических параметров в электрических цепях. Широкое распространение получили автоматические выключатели, отключающие электрический ток, превышающий допустимые значения. Существуют аппараты от перенапряжений, перегрузки, токов короткого замыкания и др. Каждый аппарат имеет свою защитную характеристику. При возникновении в электрической цепи тока пожароопасного значения аппарат электрической защиты отключает участок электрооборудования от сети за время гораздо меньшее, чем время, необходимое для воспламенения изоляционных материалов, находящихся в соприкосновении с проводниками, по которым протекает сверхток.

Литература: ГОСТ Р 50345-99 (МЭК 60898-95). Аппаратура электрическая малогабаритная. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения;

ГОСТ 17242-86. Предохранители плавкие силовые низковольтные. Общие технические условия.

ГОСТ Р 50345-99 (МЭК 60898-95) заменен на ГОСТ Р 50345-2010 Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока.

Поделиться:

Предыдущая статья Аппарат Кенига Аппарат Кенига (маска Кенига) — историческое индивидуальное средство защиты органов дыхания пожарного, использовавшееся в начале XX века, предшественник современных систем газодымозащиты.Аппарат, названный в честь изобретателя, был разработан в 1899 году инженером Кенигом — машинистом пожарной части немецкого города Альтоны (ныне город вошёл в состав Гамбурга). Инженер Кениг стремился создать устройство, которое могло бы защитить пожарного от…

читать полностью

Следующая статья Аппараты защиты органов дыхания и зрения Аппараты защиты органов дыхания и зрения – предназначены для защиты от опасных и вредных факторов, воздействующих на человека ингаляционно. Аппараты защиты органов дыхания и зрения (далее – аппараты), используемые на пожарах, по функциональному признаку подразделяют на 2 основные группы: 1) аппараты, используемые личным составом подразделений ГДЗС при тушении пожаров и проведении связанных с ними первоочередных АСР, которые различаются по принципу…

читать полностью

Другие разделы портала

• Методические материалы

  Методические материалы

  Вопросы пожарной безопасности для детей и подростков очень важны, поэтому, педагоги в школах и воспитатели в детских садах, родители должны уделять должное внимание этому вопросу. Как правило, если возникает пожар, то это случается внезапно и огонь распространяется очень быстро. Не растеряться в такой ситуации невозможно, а уж если у ребенка не достаточно знаний, как вести себя при пожаре, то ситуация может оказаться плачевной. В этом разделе представлен дидактический материал и методические разработки, а также памятки по пожарной безопасности.

  Читать полностью

Аппараты и виды защит электрооборудования, электроустановок и электрических линий

“01” декабря 2021 г.

Для защиты электрооборудования (электроустановок) и электрических линий, начиная от ЛЭП и заканчивая домашней проводкой используются различные виды устройств, отличающихся:

• назначением;
• принципом действия;
• конструктивным исполнением.

Действие защиты может быть направлено на предупреждение выхода электрооборудования (линии) из строя или предотвращения последствий уже возникшей неисправности.

В качестве примера для первого случая можно привести такое устройство как реле напряжения, отключающее электрооборудования при выходе напряжения электросети за установленные пределы, причем как в сторону увеличения, так и уменьшения.

Во втором – это будет автоматический выключатель, отключающий электропроводку при возникновении короткого замыкания.

Другие виды рассматриваемого оборудования обеспечивают защиту жизни и здоровья людей, например от поражения электрическим током. Это устройства защитного отключения (УЗО) и дифавтоматы. Последние, кстати, защищают как от замыкания, так и перегрузок по току.

ВИДЫ И ПРИНЦИП ДЕЙСТВИЯ РАЗЛИЧНЫХ ЗАЩИТ

Не претендуя на абсолютную полноту изложения рассмотрю основные способы, используемые для предотвращения аварийных режимов работы электрических установок.

1. Токовая.

Обнаруживает сверх токи в линии (превышающие номинальные значение в несколько раз). Срабатывает практически мгновенно и отключает участки или оборудование в которых возникла неисправность.

Используется:

• на линиях электропередач;
• в домашней электропроводке.

В первом случае применяется релейная защита, во втором – автоматические выключатели.

2. Тепловая.

В ряде случаев превышение тока может быть недостаточным для срабатывания токовой отсечки. Тем не менее, режим работы незначительно выходит за пределы номинального, но тем не менее в такой ситуации возможен перегрев проводов, нарушение изоляции, как следствие замыкание, которое может привести к возгоранию (пожару).

Чаще всего для этих целей применяются тепловые расцепители, реагирующие на нагрев, протекающим через них повышенным сверх номинального током и приводящие в действие контакты, размыкающие цепь. Однако, возможно использование и других видов тепловых реле для обнаружения перегрева оборудования.

Отключение при этом происходит не мгновенно, а с некоторой задержкой, определяемой типом аппаратуры и ее времятоковыми характеристиками. Автоматические выключатели, помимо токовой имеют и тепловую защиту.

3. Дифференциальная.

Аппараты этого типа регистрируют изменение баланса втекающих и вытекающих токов на определенном участке цепи или на входе- выходе отдельных устройств:

• трансформаторов;
• электродвигателей;
• генераторов.

Дифференциальная защита может использоваться для предотвращения от поражения током человека. Пример тому – УЗО и дифавтомат.

Существует еще немало видов защит: газовая, от отгорания нуля, перенапряжения, искрения и пр. Все они будут рассмотрены в отдельных материалах.

АППАРАТЫ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРОУСТАНОВОК

По назначению аппараты защиты подразделяются на:

• коммутирующие, непосредственно осуществляющие выключение (включение) электрических цепей и электрооборудования;
• управляющие, которые формируют сигналы на управление другими коммутирующими устройствами;
• реле и регуляторы, использующие определенный алгоритм обработки контролируемых параметров.

Рассмотрение устройств защиты электрооборудования начнем с наиболее известных и привычных рядовому пользователю.

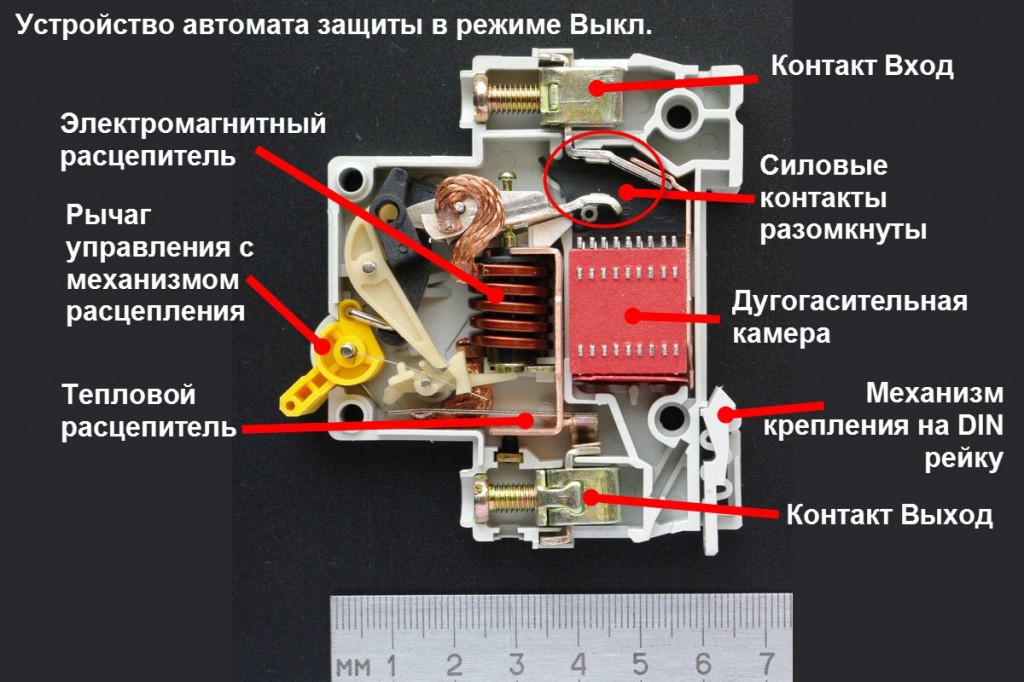

Автоматические выключатели.

Предназначены для защиты от токов коротких замыканий и, как правило, имеют дополнительной тепловые расцепители. Выпускаются для напряжение до 1 кВ и свыше 1000 В.

В первом случае применяются воздушные аппараты автоматической защиты, получившие название от принципа гашения дуги (в воздушной камере). Для высоких напряжений (свыше 1 киловольта) используются вакуумные, масляные ли наполненные инертным газом исполнения.

Выбор нужного типа производится в соответствии с время токовыми характеристиками, определяющими алгоритм отключения при различных токовых нагрузках.

Могут использоваться в однофазных и трехфазных цепях. Во втором случае при неисправности даже в одной фазе отключаются все три.

Однофазные автоматы могут иметь одно направление (в разрыв включается только фаза) и два (разрываются фаза и ноль).

Устройства защитного отключения.

УЗО предназначены для отключения цепи при появлении утечек, вызванных, например, пробоем фазы на корпус электроприбора. В идеале требуют наличия заземления, которое само по себе также является средством защиты. При использовании УЗО его эффективность возрастает.

Тем не менее, защитные функции УЗИ может осуществлять и при отсутствии заземления оборудования. Все зависит от его схемы подключения.

Дифференциальные автоматы.

Совмещают в себе функции УЗО и автоматического выключателя. Дороже чем каждый из них по отдельности, но при определенных условиях являются более экономичными аппаратами защиты. Основные характеристики и порядок выбора рассмотрены здесь.

В промышленных масштабах используются также другие виды и аппараты защит.

Газовые реле.

Применяются для защиты силовых трансформаторов с масляной системой охлаждения. Позволяют обнаружить уменьшение уровня масла, его перегрев и закипание.

Система релейной защиты.

Предназначена для обнаружения коротких замыканий на участках линий электропередач и их отключения.

Плавкие предохранители.

Применяются для защиты трансформаторных подстанций. В зависимости от типа могут работать в различных диапазонах напряжений. Являются одноразовыми (невосстанавливаемыми) изделиями, но просты, надежны и дешевы.

Общими требованиями, предъявляемыми к системам и аппаратам защиты являются:

• надежность;
• чувствительность.

Если говорить про технические характеристики, то нужно упомянуть:

• селективность;
• быстродействие.

Последние определяются условиями эксплуатации и задачами, стоящими перед защитой электрических линий и оборудования.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Устройства электрической защиты и управления

Жилой и малый бизнес

Все электрические цепи и оборудование должны быть защищены от повреждений из-за аномальных токов и колебаний напряжения. Устройства защиты гарантируют, что ток не превысит предел выдерживаемого тока вашего оборудования. Это необходимо не только для электрооборудования, но и для защиты вашей семьи, дома и офиса от любого несчастного случая. Для домов и небольших зданий Schneider Electric India предлагает ряд устройств, которые могут помочь сделать электроустановки в вашем доме и офисе более безопасными, надежными и всегда под контролем.

Наши системы электрозащиты тщательно разработаны для защиты ваших жилых и рабочих помещений от электрических сбоев и несчастных случаев. Все продукты Schneider предлагают лучшее в своем классе качество обслуживания клиентов и созданы для удовлетворения всех потребностей в электрической защите, от защиты людей и вашего электрооборудования до предотвращения несчастных случаев, таких как короткие замыкания и пожары. Все это стало возможным благодаря нашему разнообразному ассортименту миниатюрных автоматических выключателей, устройств защиты от перенапряжений, устройств защитного отключения, а также нашим современным, элегантным и простым в установке электрическим шкафам, которые дополняют помещения, построенные в современном стиле. С нашими продуктами вы можете расслабиться и не беспокоиться о своих приборах и цепях.

Устройства электрической защиты применяются к существующему электрическому оборудованию для предотвращения любых аварий или ненормальной работы. Эти устройства могут выявлять и устранять неприемлемые проблемы и предпринимать необходимые корректирующие действия. Некоторыми примерами устройств электрической защиты являются молниеотводы, устройства защиты от перенапряжений, предохранители, реле, автоматические выключатели, реклоузеры и другие устройства.

 Каждая электрическая цепь имеет максимальное напряжение или силу тока. Если это значение превышено, провод перегреется, что приведет к плавлению изоляции провода и возгоранию. Устройства электрозащиты важны, потому что они помогают защитить пассажиров и инфраструктуру, которые могут получить значительный ущерб, вызванный электрическими авариями. Перегрузка, короткое замыкание и замыкание на землю — все это примеры непреднамеренных электрических аварий, которые происходят без предупреждения. В результате устройства электрозащиты должны использоваться в каждой семье, на предприятии, в учреждении и на заводе.

Услуги по электробезопасности и автоматизации

Добейтесь максимальной безопасности и уменьшите количество простоев благодаря нашему проверенному опыту в области услуг по обеспечению безопасности и профилактического обслуживания электрораспределения и промышленной автоматизации.

• Узнайте больше о Службе безопасности

Электробезопасность в доме – Домовладельцы

Неправильная установка, поражение молнией или электрическим током? Ознакомьтесь с электробезопасностью вашего дома и узнайте, как вы можете ее улучшить.

• Ознакомьтесь с основами электробезопасности

Каталог продукции для производителей панелей и подрядчиков

Программы Schneider Electric Panel Builder и Contractor готовы для вас уже сегодня. Воспользуйтесь преимуществами нашего партнерства и загрузите каталог продукции для сборщиков панелей и подрядчиков прямо сейчас.

• скачать продукт открывается в новом окне

Где купить?

Поиск партнеров, дистрибьюторов и интеграторов в вашем регионе.

• Найдите дистрибьютора

Технические часто задаваемые вопросы

Легко найдите и поделитесь ответом, который вы ищете, с помощью нашей онлайн-службы часто задаваемых вопросов.

• Просмотр часто задаваемых вопросов

Получить предложение

Прайс-лист Schneider Electric Индия.

• Получите свою копию

Приложение mySchneider

Мобильный каталог. Доступ к экспертной помощи. Получите поддержку на ходу – в любое время и в любом месте. Все это есть в приложении mySchneider от Schneider Electric.

• Скачать сейчас открывается в новом окне

Связаться с нами

Свяжитесь с нами, чтобы получить дополнительную информацию, техническую поддержку, помощь в рассмотрении жалоб и многое другое.

• Связаться со специалистом

Связаться с отделом продаж

Сэкономьте время, отправив запрос на продажу онлайн, и эксперт свяжется с вами! Пожалуйста, перейдите по ссылке ниже и укажите свои данные.

• Связаться с отделом продаж

EcoStruxure™ для вашего бизнеса

EcoStruxure позволяет вам процветать в современном цифровом мире. Принимайте более взвешенные бизнес-решения с помощью масштабируемых и конвергентных решений для ИТ/ОТ.

• Узнать больше

Посетите наш интернет-магазин

Покупайте стильные и эффективные электротовары в Интернете, чтобы выйти на новый уровень инноваций и удобства. Изучите наш интернет-магазин, чтобы узнать больше.

• Исследовать теперь открывается в новом окне

Сравнение товаров: /

Типы защитных устройств, предотвращающих электрические повреждения

Содержание

Защитные устройства

Защитные устройства для электрических цепей выполняют две основные функции, такие как согласованность и защита. При этом защита обеспечивается за счет отключения источника питания, и это защита от перегрузки по току. Следует отметить, что различные защитные устройства действуют как защитное средство и защищают нас от многих электрических повреждений. Как правило, эти устройства устраняют опасность возгорания и поражения электрическим током.

Защитные устройства, используемые для защиты цепей. Обычно это защита от экстремального напряжения или тока. Следует отметить, что защита цепи — это электрическое устройство, которое предотвращает протекание устройств от ненужных токов, а также от коротких токов.

Типы защитных устройств

Вот некоторые защитные устройства цепи.

• Предохранитель
• Автоматический выключатель
• Полисвитч
• УЗО
• Металлооксидный варистор
• Ограничитель пускового тока
• Газоразрядная трубка
• Осветительный разрядник

Предохранитель

Среди всех других устройств защиты электрической цепи предохранитель имеет свое уникальное назначение. Он защищает ток от перегрузки по току благодаря своей металлической пластине, которая должна сжижать ток при сильном потоке. В настоящее время в различных приложениях используются различные категории, такие как время отклика, отключающая способность, номинальный ток и удельное напряжение. Следовательно, это одна из жизненно важных вещей, полезных в качестве защитных устройств.

Автоматический выключатель

В частности, прекращение подачи тока при возникновении любой неисправности является основной функцией автоматического выключателя. Основным преимуществом автоматического выключателя является то, что он может работать автоматически, чтобы выполнять операции без какой-либо внешней поддержки. Кроме того, существует множество категорий автоматических выключателей, каждая из которых предназначена для своих уникальных целей. Следует отметить, что он использует полупроводники для защиты.

PolySwitch

Пассивный электронный компонент и сбрасываемый, используемые для защиты электронной схемы от ошибок перегрузки по току. Это устройство также может быть известно как поли-предохранитель и мульти-предохранитель. Это применимо в различных приложениях, таких как аэрокосмическая промышленность, компьютеры и упомянуть, и замена не является простой задачей.

RCCB

Автоматический выключатель дифференциального тока (RCCB), защитное устройство, которое должно обнаруживать проблемы в ваших источниках питания, а затем отключать их через 10-15 миллисекунд, чтобы предотвратить поражение электрическим током. Кроме того, эти устройства можно сбрасывать, как и проверяемое оборудование. С другой стороны, он также известен как устройство защитного отключения (УЗО).

Ограничитель пускового тока

В частности, этот тип электрического компонента останавливает протекание пускового тока за счет предотвращения частых повреждений устройства и предотвращения срабатывания автоматических выключателей и перегорания предохранителей. В частности, эти термисторы обычно намного больше по ширине, чем термисторы типа, которые преднамеренно предназначены для силовых приложений.

Металлооксидный варистор

Варистор или VDR (зависимый от напряжения резистор) представляет собой электронный компонент, сопротивление которого является переменным и зависит от рабочего напряжения. Термин варистор был взят из переменного резистора. Высшим периодическим типом резистора, зависящего от напряжения, является MOV (металлооксидный варистор).

Газоразрядная трубка

Газоразрядная трубка или газонаполненная трубка представляет собой группу электродов в газе внутри термостойкой оболочки и секвестра.
