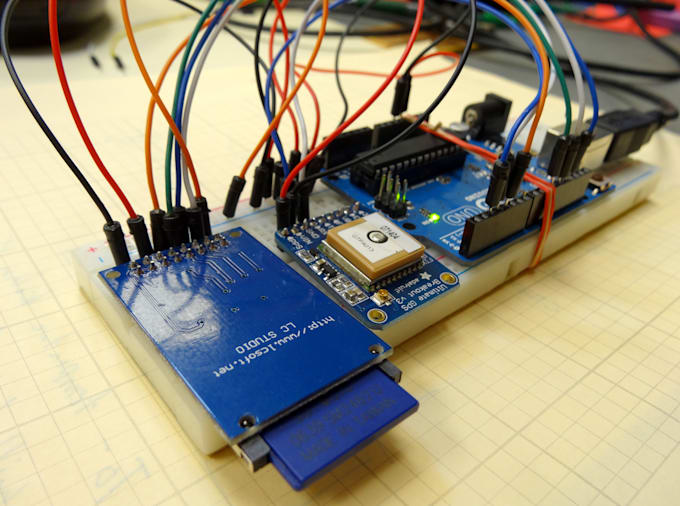

GPS-трекер

Чтобы собрать GPS-трекер на базе Arduino, вам потребуется:

• сама плата, процесс описан на примере модели Mega 2560;
• модуль GSM/GPRS, который будет использоваться для передачи данных на сервер;
• а также Arduino GPS-приемник, в примере мы рассмотрим модель SKM53 (автор видео об изготовлении трекера на примере платы SIM 808 — канал Alex Vas).

Как производится подключение схемы:

1. Сначала осуществляется подключение модуля к основной плате, по умолчанию установлена скорость передачи данных 115200.
2. После подключения нужно включить девайс и установить одинаковую скорость для всех портов — как последовательных, так и программных.
3. GSM передатчик подключается к контактам 7 и 8 на основной микросхеме.
4. Затем производится настройка модуля путем ввода команд. Все команды мы описывать не будем, их и так можно найти в Интернете без проблем. Рассмотрим только самые основные. AT+SAPBR=3,1,«CONTYPE»,«GPRS» — команда определяет тип подключения, в данном случае это GPRS. AT+SAPBR=3,1,«APN»,«internet.***.ru», где *** — это адрес оператора мобильной сети, который будет использоваться. AT+HTTPINIT — по этой команде производится инициализация HTTP.
5. Нужно отметить один нюанс — при написании серверной составляющей интерфейса, желательно предусмотреть прием и выведение данных для нескольких адаптеров. Нужно установить переключатель на три позиции, это даст возможность получать данные от восьми автомобилей.
6. Затем производится написание скетча на микросхеме. Сам скетч также можно найти в Сети, писать его необязательно. Учтите, если будут использоваться два активных последовательных порта, это может привести к ошибкам в передачи и отправке информации.

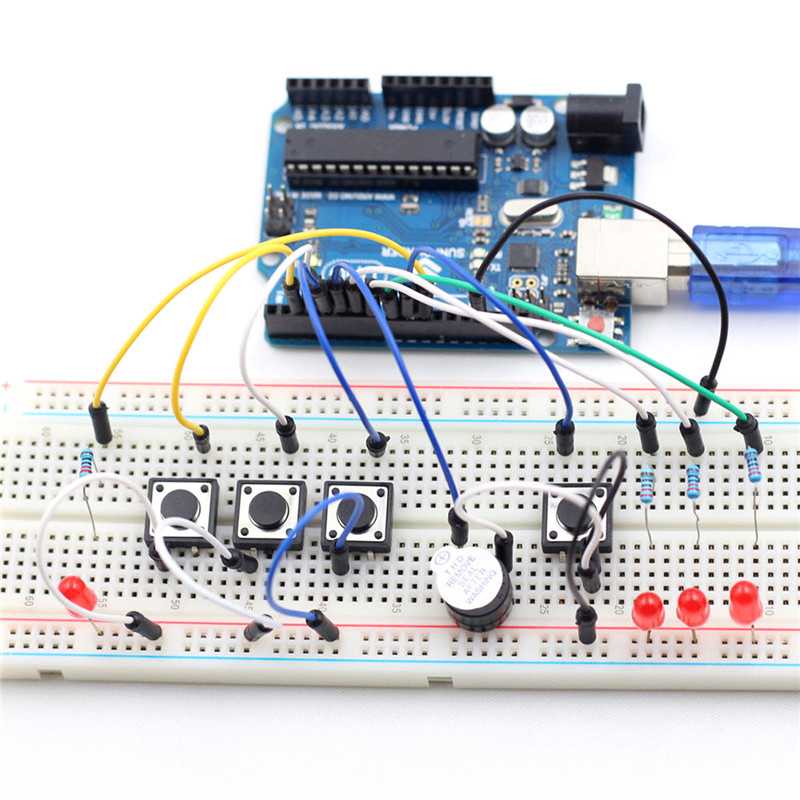

Парктроник

Чтобы соорудить парктроник, вам потребуются такие составляющие:

• сама микросхема;
• ультразвуковое устройство, в данном случае это дальномер HC-SR04:
• шесть светодиодных элементов;
• шесть резисторных элементов сопротивлением на 220 Ом;
• соединительные провода типа «папа-папа»;
• пьезодинамический элемент;
• макетная схема для сборки.

Процедура сборки выглядит следующим образом:

1. Для начала на макетной схеме необходимо установить светодиодные элементы, подготовленные заранее. Отрицательный контакт у всех светодиодов будет общим. Короткий контакт — катод — следует подключить к отрицательной шине, которая имеется на макетной плате.
2. К более длинным контактам диодов, то есть анодам, необходимо подключить резисторные элементы на 200 Ом, если вы не будете их использовать, это приведет к перегоранию диодов.
3. На центральной части производится монтаж ультразвукового устройства. На этом контроллере есть четыре контакта. Vcc — это контакт питания на пять вольт, Echo — это выходной контакт, Trig — это вход, а GND — это заземление.
4. После того, как дальномер будет установлен, к его выходам следует подключить проводку. В частности, контакт Echo подключается к выходу 13, Trig — к 12 контакту. GND, соответственно, необходимо соединить с заземлением, которое имеется на схеме контроллера, а оставшийся выход Vcc соединяется с 5-вольтовым питанием на плате Arduino.
5. После выполнения этих действий нужно соединить проводку с контактами резисторных элементов. А также они подключаются последовательным образом к пинам на плате — используются пины от 2 до 7.
6. Следующим этапом будет подключение пьезопищалки, которая и будет предупреждать водителя о приближении к препятствию. Минусовой выход, как вариант, можно будет объединить с отрицательным контактом установленного ранее дальномера. Что касается положительного контакта, то он соединяется с пином под номером 11 на микросхеме.
7. Для того, чтобы устройство в конечном итоге работало в нормальном режиме, дополнительно нужно будет написать, после чего загрузить код программы в плату. В этом коде необходимо точно указать дистанцию, при приближении к которой начнут загораться диодные элементы и будет срабатывать пищалка. Причем тональность пищалки должна быть разной, чтобы водитель мог узнать, когда приближение к препятствию будет критическим. Сам код либо пишется самостоятельно, либо берется уже готовый вариант из Интернета. Вариантов скетчей очень много, вам нужно только выбрать наиболее подходящий для вашего устройства (автор видео — канал Arduino Prom).

Заключение

Как видите, микроплата Arduino — это универсальный вариант, с помощью которого можно создать множество различных девайсов. Помимо вышеописанных устройств, вы также можете соорудить спидометр, который будет выдавать информацию о скорости прямо на лобовое стекло, кнопку старт-стоп, и даже сигнализацию для транспортного средства. В целом вариантов очень много, если подойти к вопросу изготовления самодельного гаджета правильно, то у вас все получится.

Разумеется, для этого вы должны обладать знаниями в области электроники и электротехнике, при этом минимальных навыков, вероятнее всего, будет недостаточно. При изготовлении девайсов вам придется принимать собственные решения, о чем в Интернете может и не быть информации. Поэтому будьте готовы к тому, что процесс сборки может занять достаточно долгое время.

Видео «Как соорудить систему управления электродвигателем печки?»

Из видео ниже вы сможете узнать, как обустроить климат-контроль путем доработки регулятора отопительной системе на примере автомобиля ВАЗ 2115 (автор ролика — Иван Никульшин).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

8 удивительных самодельных проектов Arduino для модернизации вашего автомобиля

Автомобильные модификации будут стоить вам денег, но не так много, если вы используете микроконтроллер Arduino. Arduino, для тех, кто только что слышал об этом, — это воплощение мечты каждого технического энтузиаста DIY. Это недорогой открытый аппаратный микроконтроллер, который позволяет проектировать и создавать практичные, но простые электронные системы.

От биометрической системы входа в автомобиль, которая дает вам доступ без ключа к вашей поездке, до простого в изготовлении, но очень функционального HUD-дисплея — вот восемь потрясающих проектов DIY Arduino для модернизации вашего автомобиля.

Если у вас старая и перегоревшая лампочка указателя поворота, или вы просто хотите модифицировать свой автомобиль, чтобы сделать его неповторимым, этот проект Arduino «сделай сам» обязательно превратит ваш автомобиль в самую крутую машину в пробке. В этом проекте вы замените свои нынешние лампочки указателей поворота на полосу светодиодов, управляемых Arduino, которые оживают всякий раз, когда вы нажимаете поворотники.

Они делают ваш автомобиль не только более прохладным, но и более заметным, а значит, более безопасным для вождения (особенно ночью). Посмотрите подробное видео выше, чтобы узнать, как выполнить это обновление. После успешного завершения этого проекта, почему бы не попробовать эти проекты Arduino, чтобы сделать игры на свежем воздухе более безопасными?

2. Биометрический въезд в автомобиль

Хотя мы живем в будущем (мир сегодня совсем не похож на то, что было три десятилетия назад) и биометрический доступ является нормой дня, автомобили все еще отстают в том, что касается этой технологии. К счастью, этот проект Arduino Nano позволяет вам оборудовать свой автомобиль этой интересной функцией без больших затрат.

Он использует специальный экран CAN-Bus, подключенный к Arduino Nano, и считыватель отпечатков пальцев для определения личности человека, а затем предоставления или отказа в доступе. После завершения он позволяет входить без ключа и является благом для системы безопасности вашего автомобиля.

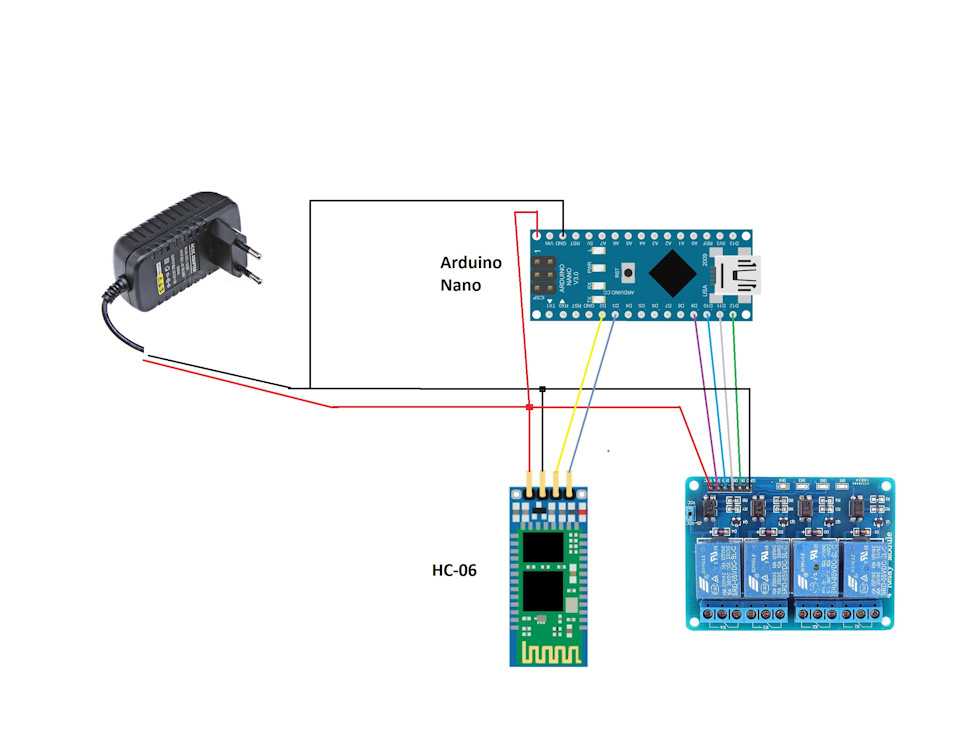

3. Удаленный запуск с помощью ноутбука или смартфона

Хотели бы вы согреть свой хлыст еще до того, как сядете в него холодным зимним утром? С этим удивительным проектом DIY Arduino вы можете осуществить свое желание. Он использует ноутбук или смартфон с поддержкой Bluetooth в сочетании с Arduino Uno для удаленного запуска вашего автомобиля одним нажатием кнопки.

Примечание: это немного техническое задание, которое потребует возиться с системой зажигания вашего автомобиля, поэтому вы можете быть осторожны или попросить кого-то, хорошо разбирающегося в автомобильных системах, помочь вам.

Связанный: DIY Retro Tech Builds для Raspberry Pi и Arduino

4. Помощь при парковке

Если у вас потеют ладони только от одной мысли о парковке автомобиля, этот фантастический проект Arduino «Сделай сам» — идеальное обновление для вашей поездки. Он повышает удобство парковки за счет использования Arduino Nano, подключенного к ультразвуковому датчику для определения и расчета расстояния, и в сочетании с парой светодиодов, уведомляющих, когда вы должны остановиться.

Это упрощает парковку и сводит к минимуму вероятность поцарапать автомобиль при парковке в ограниченном пространстве.

Связанный: Проекты автоматизации умного дома своими руками с ограниченным бюджетом

5. Скажите спасибо всем вежливым водителям

В мире, полном невнимательных автомобилистов, которые с готовностью вымещают свою ярость по малейшему поводу, сказать спасибо учтивому водителю, который поставил вас в очередь, — это меньшее, что вы можете сделать, чтобы сделать наши дороги лучше.

И нет лучшего способа сказать это, чем с помощью этого проекта DIY Arduino. Вдохновленный фильмом о Джеймсе Бонде, он использует Arduino в паре с матрицей Adafruit DotStar 8 x 32 для отображения благодарственного сообщения.

Помимо благодарности, вы можете настроить любую функцию сообщения, которую хотите, при разработке кода Arduino. Например, вы можете закодировать такие функции, как «Пожалуйста, отступите», «Поверните направо и налево» и многие другие. Они выбираются из графического интерфейса на телефоне, подключенном через Bluetooth.

Яркий и привлекающий внимание дисплей благодарности сделает вашу жизнь в дороге намного проще.

6. Проекционный дисплей для лобового стекла

Проекционный дисплей, обычно называемый HUD, проецирует на ветровое стекло вашу текущую скорость, скорость работы дворников или интенсивность света фар, позволяя вам не отрывать глаз от дороги на протяжении всего движения. Это исторически связано с военными самолетами, но быстро становится обычным явлением в новых автомобилях. Как только вы привыкнете к этому, вождение станет немного проще и безопаснее, потому что оно сводит к минимуму отвлекающие факторы.

Хотите опыт вождения HUD, но не можете позволить себе выложить сотни долларов за хлыст, который идет в комплекте? Этот проект электроники своими руками для вас. Хотя он использует Teensy 3.2, работающий со скетчем Arduino, его можно легко адаптировать для использования платы Arduino, если вы предпочитаете.

Плата запрограммирована с помощью эскиза Arduino для отображения скорости вашей поездки на сегментированном дисплее, коллимированном с помощью специальной линзы Френеля. Он проецируется на стекло комбайнера вместо отражающих пленок и намного лучше, чем стандартные HUD. Все подключено к вашему автомобилю через порт OBD-II.

7. Крутое внутреннее освещение со светодиодами, управляемыми через Bluetooth

Обновите и настройте атмосферу вашего автомобиля с помощью этого простого и недорогого проекта Arduino «сделай сам». Возьмите несколько светодиодных лент RGB и подключите их к модулю Bluetooth и Arduino через пару соединительных кабелей, а затем запрограммируйте Arduino, чтобы вы могли управлять освещением с помощью своего смартфона.

Лучшая часть? Непревзойденные возможности настройки, поскольку вы можете выбрать любой цвет светодиодных лент и даже запрограммировать яркость и режимы освещения по своему усмотрению.

Если этот проект покажется вам весьма интересным, вам обязательно понравятся другие потрясающие светодиодные проекты, сделанные своими руками.

8. Мониторинг автомобильных датчиков и сигнализация

Устали от перегрева и поломки двигателя вашего автомобиля из-за того, что вы не могли следить за температурой воды в нем? Если да, то вам понравится этот проект.

Как следует из названия, он включает в себя настройку автомобильного датчика, который отслеживает и предупреждает вас, когда уровень топлива в вашей поездке, температура воды, напряжение и даже температура и давление масла слишком низкие. Вам понадобится:

• Arduino Uno
• Усовершенствованный универсальный 3,2-дюймовый сенсорный дисплей Nextion
• ЖК-дисплей Nokia 5110
• Тройной 52-мм датчик температуры масла, температуры воды и давления автомобильный счетчик
• Фильтр манометра масла
• Паяльник
  66 9 Результаты? Довольно впечатляюще, если вы спросите нас. Посмотрите приведенное выше видео.
  Обновите свой автомобиль сегодня

  Независимо от того, хотите ли вы превратить свой хлыст в самый крутой аттракцион, немного повысить его производительность или просто выразить свою индивидуальность, эти восемь потрясающих проектов DIY Arduino — отличное место для начала.

  Имейте в виду, что Arduino безгранично универсален, так что не стесняйтесь использовать свои творческие способности и настраивать эти проекты, чтобы превратить ваш стандартный автомобиль в фантастическую дорогую машину, которой позавидует каждый. Ознакомьтесь с другими нашими проектами Arduino, чтобы вдохновиться на создание новых модов Arduino, которые действительно преобразят ваш автомобиль.

  5 проектов Arduino для модернизации вашего автомобиля

  Изображение:

  Национальная библиотека. Изменено Opensource.com. СС BY-SA 4.0

  От самогоноваров эпохи сухого закона до классики MTV 2000-х годов «Тачка на прокачку» люди уже давно ремонтируют, модернизируют и модифицируют свои автомобили. Совсем недавно недорогие микроконтроллеры, такие как Arduino, открыли новые двери для производителей, которые хотят делать забавные и интересные вещи со своими транспортными средствами. В этой статье мы рассмотрим несколько проектов, связанных с автомобилями, в которых используется популярная открытая аппаратная плата.

  Указание по технике безопасности: проконсультируйтесь с квалифицированным специалистом и ознакомьтесь с местными нормами, прежде чем начинать работы, которые могут повлиять на безопасность вашего автомобиля.

  Проекционный дисплей для лобового стекла

  Этот проект Билла Вонга позволяет вам видеть свою текущую скорость, не отрывая взгляда от дороги и не перефокусируя взгляд. Вонг подключил Arduino Uno к порту OBD-II своего автомобиля и запрограммировал его для отображения текущей скорости на семисегментном дисплее. Оттуда скорость проецируется через линзу Френеля на небольшой кусочек стекла телесуфлера, установленного на лобовом стекле.

  С момента первоначальной сборки Вонг опробовал два варианта своего проекта HUD, которые экспериментировали с разными местами отображения и материалами экрана. Обязательно ознакомьтесь с приведенными ниже.

  Инструкции | 1.1 | 2.0

  Модернизация указателей поворота

  В проектах «Сделай сам» часто не хватает профессиональных решений, но это не относится к обновлению светодиодных указателей поворота от Shravan Lal. Используя Arduino Nano, Лал запрограммировал недорогую полосу светодиодов для анимации при включении сигналов поворота и предупредительных огней. Результат, как вы можете видеть ниже, выглядит довольно мило. Лал был даже достаточно внимателен, чтобы убедиться, что его проект соответствует местным правилам дорожного движения.

  Инструкции



  Дистанционный запуск с помощью ноутбука или смартфона

  Дистанционный запуск существует уже некоторое время, но знаете ли вы, что можете использовать Arduino для добавления этой функции в старые автомобили? Этот сложный проект от пользователя Instructables ChrisJohnson55 позволяет ему запускать свой Subaru Forester через Bluetooth. У него были некоторые проблемы с запуском проекта на его телефоне Android, но, как показано в видео ниже, он хорошо работает с его ноутбуком.

  Небольшое предупреждение: Неправильное вмешательство в систему зажигания вашего автомобиля может быть опасным. Действовать с осторожностью!

  Инструкции

  Помощь при парковке

  Если вам когда-либо приходилось парковать свой автомобиль в маленьком гараже или в тесноте, вы, вероятно, понимаете разочарование, когда не знаете, сколько места нужно оставить сзади и спереди вашего автомобиля. Пользователь Instructables rclymer решил решить эту проблему с помощью Arduino, нескольких светодиодов и недорогого датчика расстояния.

  Когда вы подъезжаете к датчику, проект на основе Arduino отображает зеленый, желтый и красный свет, чтобы вы знали, когда пора остановиться. Лучше всего то, что вы можете легко изменить код проекта, чтобы установить различные целевые расстояния. Самопровозглашенный защитник окружающей среды Рклаймер даже запрограммировал энергосберегающий режим для экономии электроэнергии. Совсем неплохо!

  Инструкция


  ^{Фото Rclymer. СС-BY-NC-SA 2.5.}

  Красочное внутреннее освещение со светодиодами, управляемыми через Bluetooth

  Один из самых крутых проектов с автомобилями, который вы можете сделать, также является одним из самых простых. Используя несколько недорогих светодиодных ламп и Arduino, этот проект от Ardumotive.com позволяет вам управлять цветом вашего внутреннего освещения через Bluetooth с помощью бесплатного приложения для Android. Самое крутое, этот проект будет автоматически включать и выключать свет, когда двери открываются и закрываются.

  Инструкции

  Бонус: эта полнофункциональная система умного автомобиля

  Хотя это не тот проект, который вы можете легко попробовать сами, я не могу не упомянуть эту невероятную систему умного автомобиля, разработанную и разработанную инженером по информатике Михалисом Василакисом. Этот проект частично с голосовой командой, частично с виртуальным помощником может похвастаться системой помощи при парковке, голосовым управлением светом и сигналами поворота и многим другим. Для полного ознакомления со всеми функциями посмотрите видео ниже.
