Типы и виды автоматических выключатаелей

До выбора автовыключателя для дома или квартиры, давайте разберёмся, что это такое, для чего они нужны, их назначение, на какие группы и типы делятся.

В первую очередь автоматический выключатель устанавливается для защиты токопроводящих линий, то есть при перегрузках или коротких замыканиях он сразу фиксирует это и моментально отключает поступление электричества.

В их задачи входит разъединить электрическую цепь в опасный момент, предотвращая загорание проводки. В большинстве случаев для защиты домашних электросетей рекомендуется использовать автоматы серии BA.

Автоматы серии BA имеют два вида защиты: тепловую и электромагнитную. Такая двойная защита автовыключателя помогает защитить электроцепь при угрозе аварийной ситуации.

За предотвращение перегрузки отвечает темповой разъединитель. Причиной сверхнормативной нагрузки может послужить большое число электроприборов, общая мощность которых оказалась выше расчетной допустимой мощности.

К примеру, одновременно подключили несколько бытовых электроприборов: кондиционер, чайник, утюг, холодильник, компьютер, микроволновку. В таком случае может среагировать тепловой разъединитель.

Однако, пластина теплового разделителя нагревается не моментально, а достаточно долго, то срабатывание автовыключателя происходит через некоторое время вплоть до 60 секунд и даже более. Почти все автоматы нашего времени устроены однотипно: дугогасящая камера, магнитный разъединитель, биметаллическая пластинка.

Основные типы автоматических выключателей

Автоматический выключатель представляет из себя прибор для защиты и срабатывающий от КЗ (короткого замыкания) или тепловой сверхнагрузки линии, к которой подключен. Типы автоматических выключателей бывают следующие:

• Автовыключатель реагирует при появлении КЗ;
• Устройство защитного отключения или коротко – УЗО, реагирует при появлении утечек электричества;
• Дифференциальный автомат функционирует, как УЗО и автовыключатель одновременно.

Кроме этого, существует различие автоматов на однополюсные (размыкание только фазу), двухполюсные (размыкание фазы и ноля), 1-фазные, 3-фазные. Чаще всего в быту применяются только однополюсные автоматы. Данный тип дешевле, но обеспечивает необходимый уровень безопасности.

Группы автовыключателей

Основной характерной особенностью таких автовыключателей является сила тока моментального расцепления, при котором аппарат срабатывает, разцепляя цепь. Выключатели разделяются на несколько групп:

• А: до 3-х номинальных токов;
• В: 3-5 номинала тока;
• С: ток отключения у него более 5-10 номинальных токов;
• D: 10 – 20 включительно номинальных токов.

Так же существуют L, Z, K группы, у которых величина тока моментального разъединения достигают больших значений.

В промышленных масштабах применяются автовыключатели D и K для сверхнагрузок с большими пусковыми силами тока. Например, если в частном коттедже включаются мощные электродвигатели или электрокотел, может потребоваться устройство группы D.

Принцип работы ДИФ автоматов

В этом разделе мы рассмотрим назначение и принцип функционирования работы дифавтомата, предотвращающего пожароопасную ситуацию и ударов людей электрическим током из-за утечек электричества сквозь поврежденный изолирующий слой кабеля электропроводки или исправного бытового электроприбора.

Дифференциальный автомат представляет из себя низковольтный комбинированный электроаппарат, выполняющий сразу две защитные задачи: УЗО и автовыключателя, благодаря чему это изделие пользуется популярностью, широко используется на бытовом и производственном уровнях.

Принцип работы УЗО автоматов

УЗО представляет собой устройство для срабатывания защитного отключения. Главная задача заключается в защите от утечки. Таким образом, УЗО измеряет силу входящего и выходящего тока, а при фиксации утечки цепь разъединяется.

УЗО или дифференциальный автомат что выбрать?

УЗО в конечном итоге защищает человека и его жизнь при соприкосновении с токопроводящими частями с фазным напряжением. При соприкосновении устроство должно сработать, оградив человека от удара током. Кроме этого, протекание электричества через не предназначенные для этого материалы может произойти загорание. Например, ветхая электропроводка возгорается из-за поврежденной изоляции, что происходит довольно часто.

Так что УЗО выполняет и функцию пожарной безопасности. УЗО само по себе не защищает от КЗ и перегрузки. Для такой защиты это устройство устанавливают хотя бы с одним автовыключателем или группой. Устройство защищает электролинию от перегрузок, короткого замыкания, утечек электричества.

Так как дифавтомат обладает с большим защитным потенциалом, то напрашивается вывод, что ДИФ – лучшее решение относительно УЗО. При сравнении одного УЗО и одного ДИФа этот вывод правильный. Но при сравнении УЗО с группой АВ и группой ДИФов сравнение выигрывает первое.

Объясним, почему так получается. Становится актуальным вопрос стоимости решения:

• автоматические выключатели существенно дешевле дифавтоматов;
• УЗО можно установить общее на целую группу автоматов;
• функционал сборки будет аналогичным группе дифавтоматов.

Как правильно выбрать автоматический выключатель

Рассмотрим, какие автоматические выключатели выбрать и на какие принципы опираться при их выборе. Для этого необходимо обратить внимание на следующие показатели:

• номинальное напряжение аппарата;
• максимальная номинальная сила тока;
• число полюсов.

Следовательно, к однофазной цепи следует подключить 1-полюсные или 2-полюсные автоматы, а для 3-фазной цепи – 3-полюсные и 4-полюсные.

Чтобы правильно выбрать АВ, необходимо знать сечение провода, идущего за ним и общую мощность всех приборов. Итак, чтобы рассчитать, на какой ток вам необходимо выбрать ваш АВ, необходимо воспользоваться формулой:

I|P, где Р – мощность всех приборов.

Если у вас дома есть сеть 220В и мощность (Р) одной из линий 4кВт, то получим:

I=4000Bт/220В=18,2А

И не забываем: у автоматов имеется собственная шкала расчетных номинальных токов.

Выбрать необходимо автомат с наибольшим значением. В данном случае необходимо выбрать 25 А. Так же необходимо обратить внимание, что важное значение имеют характеристики проводов, их материал изготовления и площадь поперечного сечения.

При выборе автоматов допускают распространенную ошибку: номинал аппарата выбирают, ориентируясь на мощность приборов, в цепь которых он подключается.

Но это ошибочно, так как автомат защищает в первую очередь кабель от перегревания и разрушения в момент короткого замыкания и перегрузки, а не сами электроприборы.

Поэтому при выборе номинала автовыключателя следует исходить из величины силы тока в защищаемом кабеле.

Запрещено применять автовыключатели с запасом, чтобы не выбивало, так как не выдержит непосредственно сам кабель.

Основное назначение электрического выключателя заключается в защите электропроводки от КЗ и сверхнормативных нагрузок электросети. В случае аварийной ситуации, если по электропроводке пройдет сверхнормативный ток, то изоляционный слой кабеля моментально расплавится, и провод вспыхнет.

Результат будет, к сожалению, плачевный: вспыхнет пожар и может случиться поражение электротоком. Для предотвращения такого варианта в квартирном щитке обязательно устанавливают автомат или даже несколько с подходящими свойствами.

Выбор автоматического выключателя по току

Для подбора автомата, учитывая мощность нагрузки, следует рассчитать допустимую величину тока нагрузки и в соответствии с этим подобрать номинал автовыключателя. Например, в однофазной электроцепи значение тока в амперах равно 220В.

Правила выбора просты и эффективны. Ниже представлена таблица, где указаны максимальные значения электротока для проводников, прокладываемых в домах/квартирах. Здесь же в специальной графе указаны автовыключатели с номинальным током, рекомендованные к применению в цепях данных проводников.

Чтобы электропровода не перегревались и нормально функционировали, выбираются аппараты с параметром рабочего электротока меньше максимальных значений рабочего тока электропроводов.

Как выбрать автоматический выключатель по сечению кабеля

В начале выбора подбирается площадь сечение в соответствии с расчетами, учитывающими величину нагрузки. К примеру, чтобы обеспечить нагрузку, согласно расчету, необходимо взять провод с площадью сечения 2.5 мм. Из таблицы видно, что данный провод без проблем выдержит ток до 18.1 ампер. В первой колонке можно увидеть: для защиты данного провода следует подключить автовыключатель с рабочим током силой 16 ампер.

Цепь функционирует следующим образом: вплоть до достижения силы тока 16 ампер автомат будет работать, как электропровод. Если сила тока начинает расти до определенного значения, автомат начинает реагировать. Тепловая защита начинает нагреваться, причем с большим превышением рабочего тока автовыключатель быстрее среагирует защита. В случае КЗ в цепи автомат реагирует мгновенно, потому что защита от КЗ и тепловая защита по-разному работают.

Как выбрать автомат по мощности таблица

Выбрать нужный автомат, ориентируясь на мощность, можно с помощью специальной таблицы. Зная общую мощность используемых приборов, по таблице можно подобрать 1-фазный, 2-фазный или 3-фазный выключатель. Причем, если общая мощность электроприборов ниже, чем ближайшая в таблице, то следует выбрать выключатель по мощности чуть выше.

Таблица выбора выкючателя по мощьности тока

Какие автоматы выбрать для частного дома

Номинальное значение тока вводного устройства должно быть выше величины рабочего тока остальных нижестоящих автоматов в щитке. В частности, для частного дома на ввод рекомендуется устанавливать аппарат 40 А, розетки – 16 А, на электроприборы до 5 кВт – 25 А, на электроплиту – 32 А, освещение – 10 А.

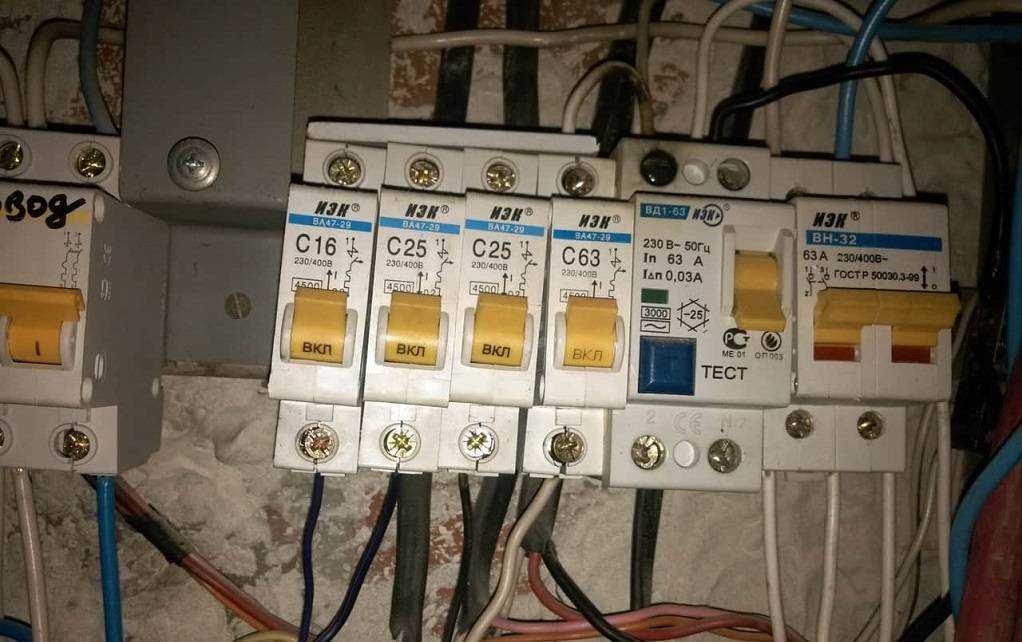

Пример электорщитка в частном доме

Какой автомат выбрать для квартиры

В настоящий момент для бытового использования применяются B, C, D классы автоматов. Если в кухне поставлена газовая плита и отсутствуют мощные потребители электричества, то рекомендуется подключить устройство B класса. А если поставлена электроплита или электрический котел, то рекомендуется подключить автомат С класса.

Пример электорщитка в квартире

В случае эксплуатации электродвигателей большой мощности, то придется подключить аппарата с классом D.

Лучшие производители автоматов

Автоматические выключатели следует покупать только у качественных и проверенных производителей. Мы подготовили топ пять самых известных и самых добросовестных производителей автоматических выключателей.

• «ААВ»- шведско- швейцарская компания, лидирующая в мире в области производства электротоваров;
• «Schneider Electric» – французская компания по производству оборудования для энергокомплексов, а также строительных объектов;
• «Legrand». Продукция данной компании применяется в жилых зданиях и строениях административного назначения;
• «Moeller» – немецкая компания по производству маломощное электротехническое оборудование и средства автоматизации;
• «Siemens» – немецкая компания, работающая в сфере электроники, электрооборудования.

Мы предоставили вам топ пять популярных компаний, производящих электроприборы и электооборудование. Выбор остается за вами, кому отдать предпочтение, но всё-таки хочется сказать, что нужно покупать продукцию у востребованных, распространённых брендов, отличающихся своим к ачеством и надёжностью. К таким компаниям относится шведско-швейцарская компания под брендом «ААВ».

Заключение

Каждому человеку при строительстве собственного дома, квартиры или какого-то предприятия хочется ощущать безопасность и комфорт, поэтому стоит покупать продукцию только в лицензированных и проверенных магазинах.
