Содержание

Автоматический ввод резерва

Если Вы собрались купить резервный дизель-генератор (ДГУ) с автозапуском на случай перебоев электричества в основной электросети – купить дизельную электростанцию – то готовьтесь, что цена его будет несколько выше стандартной комплектации. Минимум, что Вам придется дополнитель приобрести – это устройство автоматической подзарядки стартерных АКБ, автоматический электроподогреватель двигателя и самое главное - купить систему автоматического ввода резерва – или как ее еще называют – панель автоматического переключения нагрузки (ATS – automatic transfer switch, устройство автоматического ввода резерва / устройство АВР, шкаф автоматического ввода резерва / шкаф АВР, щит автоматического ввода резерва для генератора / щит АВР, модуль / блок автоматического ввода резерва). Цена АВР практически прямо пропорциональна максимальной силе тока (электрической мощности). Причем – обратите внимание, что максимальная сила тока для АВР определяется не по параметрам резервой ДЭС, а исходя из номинальной силы тока резервируемой сети на объекте (параметрам нагрузки).

Купив резервную дизельную электростанцию - Вы будете обеспечены полностью автоматизированным резервным источником электроэнергии, который

за 10-20 секунд обеспечит восстановление электричества в Вашей сети (время для запуска двигателя и выхода на необходимую мощность). Если же для Вас недопустим и такой короткий перерыв электроснабжения, то поставляемый резервный дизель-генератор с автозапуском может быть интегрирован с источником бесперебойного питания необходимой мощности.

Автомат ввода резерва необходим для автоматического запуска резервной электростанции и переключения на нее нагрузки (потребителя) при исчезновении тока / отклонении параметров тока в основной электросети, а также обратного автоматического переключения нагрузки и остановки резервной ДЭС при восстановлении параметров сети. Для этого шкаф автоматического ввода резерва электростанции постоянно контролирует параметры магистральной электросети.

Устройство автоматического ввода резерва – блок АВР собственной разработки Компании Дизель выполняется в отдельном шкафу (шкаф АВР / щит АВР), который может быть установлен на раме резервной ДЭС стационарного исполнения, в контейнере либо отдельно от резервного генератора.

Обратите внимание: при поставке АВР для генератора в кожухе, шкаф АВР размещается за пределами кожуха, необходимая длина силовых кабелей определяется Заказчиком индивидуально. Шкаф АВР устанавливается в качестве стандартного оборудования на все резервные ДЭС с автоматическим запуском.

Как работает электростанция с авоматическим вводом резерва:

  • Устройство автоматического ввода резерва, подключенный к дизельной электростанции и центральной электросети, непрерывно контролирует напряжение и частоту тока по каждой из 3-х фаз основной сети. Резервная ДЭС с АВР автоматически поддерживается в состоянии постоянной готовности: в холодное время года осуществляется систематический подогрев охлаждающей жидкости, автоматически производится подзарядка стартерных АКБ.
  • При исчезновении тока в основной электросети либо при отклонении частоты/напряжения тока на заданную величину, система АВР производит автоматический запуск резервной дизельной электростанции.
  • При восстановлении параметров тока в основной сети в течение программируемого промежутка времени (стабилизация сети), электропитание потребителя автоматически переключается обратно с резервного источника электропитания на основную сеть.
  • АВР имеет электрическую и механическую защиту (блокировку), исключающую одновременное встречное подключение основного и резервного источников питания.

Компания Дизель производит 2 вида АВР для дизельных генераторов:

  • АВР на базе контакторов: самый распространенный тип устройства автоматического ввода резерва для дизельного генератора. Принцип его действия заключается во взаимной электрической и механической блокировке контакторов при переключении реле контроля фаз.
  • АВР на базе автоматических рубильников с моторным приводом. В основе такого модуля АВР для дизельных электростанций лежит рубильник - переключатель с нулевым средним положением, приводимый в действие моторным приводом. Привод управляется контроллером, который является частью автоматического рубильника. Устройство АВР для ДЭС на базе рубильника с моторным приводом обладает наибольшей надежностью.

Специалисты Компании Дизель подберут Вам оптимальную комплектацию резервной дизельной электростанции – с оптимальной ценой и максимальной эффективностью. При необходимости – создадим интегрированную систему из источника бесперебойного питания и «подхватывающего» резервного генератора. Покупая у нас ДГУ с устройством автоматического ввода резерва – Вы приобретаете надежный автономный источник электроснабжения для своего объекта, который Вас точно не подведет - будет страховать Ваше электроборудование многие годы после покупки.

Автоматы ввода резерва (АВР) для бензиновых или дизельных генераторов.

Автоматы ввода резерва

Автомат ввода резерва (АВР) и панель переключения нагрузки предназначены для автоматического ввода в работу резервной дизельной электростанции в случае полного отключения или падения напряжения в основной сети ниже порогового уровня, а также позволяют осуществлять дистанционное управление работой ДГУ.

Современные блоки АВР, интегрируемые практически в любую резервную систему электроснабжения, сводят к минимуму участие человека в обеспечении энергобезопасности любого объекта. Блоки, построенные на микропроцессорной основе, обеспечивают высокое качество питания потребителей, как в случае полного отключения внешнего электроснабжения, так и при отклонении основных параметров сети, таких как фазности, частоты и напряжения, от заданных значений, что особенно актуально для оборудования, требовательного к качеству потребляемой электроэнергии.

В настоящее время на рынке представлено достаточно большое разнообразие типов автоматики ввода резерва как зарубежных, так и отечественных производителей. Однако наибольшее признание специалистов получили блоки АВР от компании «AllGen», отличающиеся следующими основными характеристиками:

  • высокое качество производства и сборки готового изделия;
  • возможность выбора среди широкого модельного ряда, в том числе и оборудования с рядом дополнительных опций;
  • удобный интерфейс, простота подключения, настройки и обслуживания;
  • оптимальная цена.

АВР производства Группы Компаний «AllGen» показывают надежную работу в полностью автоматическом режиме без вмешательства человека. При этом данные контролеры осуществляют постоянный мониторинг каждого источника питания на предмет соответствия основных характеристик его напряжения и диапазона частот, работая в системе резервного электроснабжения по схеме электростанция – генератор. Схема работы АВР в данном случае выглядит следующим образом:

  • определение отключения внешнего питания или несоответствия основных характеристик источника электроснабжения;
  • передача сигнала на запуск резервного генератора с последующим переключением на него нагрузки;
  • мониторинг появления внешнего источника питания с последующим переключением на него нагрузки;
  • передача сигнала на отключение резервного генератора.

Особенности блоков АВР нашего производства:

  • построены на микропроцессорной основе, обеспечивающей надежность и многофункциональность работы. Все функции, настройки и регулировки управляются программными средствами, что гарантирует простоту и удобство эксплуатации;
  • механизм переключения с принудительным разрывом цепи;
  • возможность управления в ручном режиме с помощью рукоятки, входящей в комплект панели управления;
  • принудительная механическая блокировка, исключающая соединение разных источников питания между собой;
  • главные и все силовые контакты выполнены из сплава серебра, обладают высокой прочностью, снабжены многослойными дугогасительными камерами и выдерживают тысячи циклов включения и выключения;
  • все органы и системы управления вынесены на внешнюю дверцу, что обеспечивает простоту доступа для обслуживания. Все клеммы имеют стандартную маркировку;
  • широкий модельный ряд и свободный выбор дополнительных опций;
  • сертификат соответствия;
  • фирменная гарантия производителя, обслуживание и поставка запасных частей.

Микропроцессорная система управления:

  • максимально проста в эксплуатации;
  • обеспечивает надежную передачу управляющих сигналов и команд;
  • наличие светодиодных индикаторов позволяет отслеживать работу источников питания, выбор рабочего или диагностического режима и др.;
  • многофункциональные кнопки управления;
  • проверка фаз и запрограммированные режимы переключения;
  • тестирование по таймеру.

Силовые переключатели:

  • управляются мощными и экономичными соленоидами;
  • автономные устройства с принудительным разрывом цепи до переключения, используются на 2-, 3- и 4-полюсных переключателях. На последних данный режим полностью исключает появление блуждающих токов и произвольные замыкания на землю;
  • надежная механическая и электрическая блокировка для предотвращения объединения основной и резервной системы электроснабжения;
  • высокопрочные контакты из сплава серебра. Особенности конструкции обеспечивают бесшумную и надежную работу контактов.

Каталог автоматов ввода резерва (АВР)

На базе Aisikai

На базе IEK

На базе Schneider Electric

На базе ABB

Автоматический ввод резерва (АВР) и автозапуск дизельного генератора

АВР - автоматический ввод резервного питания для восстановления электроснабжения потребителей. Также часто встречается наименование - Automatic Transfer Switch, ATS (не путать с AVR - Automatic Voltage Requlator - автоматический регулятор напряжения дизель-генератора). Задача АВР - наблюдение за параметрами электрической сети, и для этого могут использоваться реле контроля напряжения или блоки с микропроцессорами).

Конструкция представляет собой шкаф или щит АВР с контакторами, а также рубильниками, либо автоматами с моторным приводом. Внутри вмонтированы панели, на которых установлены силовые и управляющие устройства. Шкафы обычно имеют три кабельных входа: вводные – сетевой и от ДГУ и отходящая линия на нагрузку. В силовую часть входят шины (клеммы) вводов, выводные шины (клеммы), соединенные с соответствующими автоматами, контакторы (рубильники, либо автоматы с моторным приводом). Автоматическое управление силовой частью осуществляется при помощи трансформаторов (реле) напряжения, реле времени, контроллеров ДГУ, а также ПЛК – программируемых логических контроллеров. Щит АВР на 2 ввода на автоматах с моторным приводом подходит для использования при номинальных токах 250-6300 А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины нужного выключателя, переключая нагрузку на другой ввод. На всех АВР, как правило, устанавливается лицевая панель с лампами или мнемосхемами, на которой можно отслеживать состояние электроснабжения объекта.

АВР (автомат ввода резерва) для дизельных электростанций

АВР (автомат ввода резерва) для дизельных электростанций – фото 1 из 5

АВР (автомат ввода резерва) для дизельных электростанций – фото 2 из 5

АВР (автомат ввода резерва) для дизельных электростанций – фото 3 из 5

АВР (автомат ввода резерва) для дизельных электростанций – фото 4 из 5

АВР (автомат ввода резерва) для дизельных электростанций – фото 5 из 5

Щиты АВР при токе 60 - 160 А изготавливаются в навесном исполнении, при токе 160 - 400 А – напольном.   Шкафы АВР состоят из корпуса и монтажной панели.  Конструкция корпуса шкафа обеспечивает ввод питающих и вывод отходящих линий сверху и снизу.

АВР можно реализовать на контакторах, рубильниках с моторным приводом, либо автоматических выключателях с моторным приводом. В состав АВР входят:

1. Контроллер, трансформаторы напряжения.

2. Реле контроля напряжения (реле контроля фаз), реле времени.

3. Контакторы, пускатели.

4. Автоматические выключатели (QF,SF) с моторным приводом.

5. Рубильники с моторным приводом.



Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН (реле контроля фаз РКФ, монитор контроля напряжения). Реле контролирует величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода. Варианты реле контроля фаз:

- ABB CM-PVE, SQZ3

- Schneider Electric RM17, RM35

- Siemens 5TT3, 3UG35, 3ug46

Комплектующие для АВР – фото 1 из 10

Комплектующие для АВР – фото 2 из 10

Комплектующие для АВР – фото 3 из 10

Комплектующие для АВР – фото 4 из 10

Комплектующие для АВР – фото 5 из 10

Комплектующие для АВР – фото 6 из 10

Комплектующие для АВР – фото 7 из 10

Комплектующие для АВР – фото 8 из 10

Комплектующие для АВР – фото 9 из 10

Комплектующие для АВР – фото 10 из 10

Основным коммутирующим элементом являются контакторы (пускатели) или автоматы. На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи от 1000 ампер - автомат.  Если применить в схеме АВР на 630 А контактор, то обмотка контактора при таком большом токе будет находиться все время под напряжением.

Серия ATyS от Socomec – это моторизированные рубильники, имеющие электрическую и механическую блокировки до 3200 А. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:

• дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.

• автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле для нормального/аварийного переключения.

Переключатели версий ATyS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.





ИБП для контроллеров

При построении схем с использованием логических контроллеров обязательным элементом является ИБП, особенно при работе с ДЭС для  I категории электроснабжения. Не рекомендуется использовать для работы контроллера АВР тот же ИБП, что и для нагрузки (в случае неполадок шкаф АВР становится неработоспособным).



Удаленное управление АВР

АВР с возможностью диспетчеризации - удаленный контроль параметров АВР, сетевого напряжения и управление (включение и отключение АВР, переключение на другой ввод) - осуществляется с применением контроллера с RS-232/RS по протоколу обмена данными ModBus/RTU.



Контроллер для запуска АВР

Автоматический ввод резерва с ДГУ можно построить с применением специального контроллера (например, ComAp InteliATS или DSE 335) и шкафа АВР (ЩАВР). Пример работы АВР с двумя вводами (или одним вводом) и ДЭС:

При пропадании напряжения на вводах 1 и 2, реле контроля напряжения отключаются и контакты исполнительного встроенного реле становятся в исходное положение, через время задержки 5 с с выхода контроллера подается периодически сигнал запуска ДГУ длительностью 10 с. Если ДЭС не запустится в течение 52 с, контроллер выдает сигнал "АВАРИЯ ДЭС", пусковой цикл прекращается. Питание контроллера ДГУ при отсутствии напряжения 220 осуществляется от ИБП.

При восстановлении напряжения на вводе, контактор питания ВРУ от ДГУ отключается, сигнал "СТОП" подается с задержкой на ДГУ, он будет работать 15 с на холостом ходу для охлаждения.



Типовые варианты исполнения АВР:

- 2 ввода и 1 нагрузка;

- 2 ввода и 2 нагрузки с секционированием;

- 2 ввода с приоритетом первого ввода;

- 2 ввода и ввод от ДЭС, с секционированием или без него;

- 1 ввод и ввод от ДЭС.

Шкафы АВР на 3 ввода являются одними из самых надежных источников питания и используются для потребителей первой категории надежности электроснабжения. Щиты АВР на 3 ввода работают по двум схемам:

1 - одна секция потребителей питается от трех независимых линий. Нагрузка будет подключена туда, где нормализовано напряжение.

2 - две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания, который в случае аварийной ситуации подключается к одной из секций.

Вводно-распределительное устройство (ВРУ) с АВР используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР состоят из блока введения и вывода кабеля, АВР и блока учета потребляемого электричества.

Запросить коммерческое предложение

АВР (автомат ввода резерва) для дизельной электростанции 100 кВт – фото 1 из 5

АВР (автомат ввода резерва) для дизельной электростанции 100 кВт – фото 2 из 5

АВР (автомат ввода резерва) для дизельной электростанции 100 кВт – фото 3 из 5

АВР (автомат ввода резерва) для дизельной электростанции 100 кВт – фото 4 из 5

АВР (автомат ввода резерва) для дизельной электростанции 100 кВт – фото 5 из 5

Щит АВР для запуска дизельного генератора может работать  в автоматическом или в ручном режиме (в зависимости от степени автоматизации ДГУ и панели управления). Когда на вводе 1 прекращается подача электричества, АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В главных распределительных щитах (ГРЩ) АВР переключает нагрузку между вводными автоматами от сети и резервным питанием от дизель-генераторных установок (дает команды на запуск и остановку).  Даже если переключение будет моментальным, пройдет время, пока запустится ДГУ, поэтому  выставляются задержки (уставки от 10 секунд и более обезопасят систему от ложного срабатывания АВР в случае просадки напряжения).

Цены на шкафы АВР для дизель-генераторов производства Техэкспо

Запросите коммерческое предложение - напишите на [email protected]


Видео: АВР на рубильнике с моторным приводом фирмы Socomec, ток 400 А: перекидной рубильник, модуль питания и управление. Предварительно вводятся величина напряжения контроля, время задержки, приоритет ввода. Переключение контактов всегда происходит через нулевое значение. При подаче напряжения питания на Ввод 1 и Ввод 2, питание подается от 1-го ввода на нагрузку. В случае пропадания напряжения на основном вводе, происходит переключение на 2-й рабочий ввод. При восстановлении нормального напряжения на основном вводе, щит переключается на 1-й ввод.

Как выбрать автоматику для генератора

Автоматический запуск генератора - зачем это нужно?

Бывают случаи когда Вас нет дома, у Вас есть генератор, но запустить его некому - вот это как раз тот случай. Или ночью в мороз дабы запустить электростанцию нужно идти на улицу, а когда сеть восстановится как Вы узнаете что уже можно заглушить? Сеть уже будет а генератор продолжит работать. Это также решается автоматикой.

Итак. Когда нужно автоматизировать процесс запуска электрогенератора мы устанавливаем на него автоматику запуска и ввода резерва. Она умеет мониторить напряжение в основной сети и производить запуск генератора а затем подключить Ваш дом к генератору. И обратный процесс произойдет при восстановлении питания в основной сети, автоматика проверит напряжение и при его стабильности переключит дом на питание от сети а сам генератор остановит.

Это основная задача систем автоматического запуска, проще говоря она дает комфорт и обеспечивает жизнедеятельность возложенного на нее оборудования. Хотя только этим не ограничивается, еще есть масса дополнительного функционала повышающего как качество так условия эксплуатации оборудования.

Автоматический запуск генератора - функционал и разновидности.

Основная функция АВР - автоматического ввода резерва - это запустить генератор и остановить его в зависимости от внешних факторов.

Но помимо этого автоматика умеет:

  • содержать заряженной аккумуляторную батарею
  • измерять напряжение в городской сети и отрабатывать аварийные ситуации, всплески и провалы напряжения
  • измерять напряжение и частоту работающего элетрогенератора и останавливать двигатель в случае выхода за установленные пределы
  • подсчитывать время работы электрогенератора
  • управлять стартером с программируемым количеством проб пусков
  • управлять воздушной заслонкой двигателя
  • управлять топливным клапаном и глушилкой
  • организовать синхронное управление с источником бесперебойного питания или инвертором напряжения
  • защищать генератор от перегрузок
  • удаленно управлять генератором посредством GSM
  • индикация параметров и настроек

Автоматический запуск генератора - как выбрать?

Выбор автоматики на рынке Украины довольно широк, на сегодня предоставлены образцы как отечественного так и импортного производства. Вы можете найти и просто контроллеры для самостоятельной сборки, и комплектные устройства а также заказать полный комплекс услуг по автоматизации бензинового или дизельного генератора.

Мы предлагаем комплексную услугу по автоматизации, она включает в себя помощь в выборе генератора, автоматики, осмотра места установки, определении необходимого алгоритма работы, набора дополнительных функций. Весь этот комплекс обсуждается и подбирается оптимальный вариант решения.

Есть несколько вопросов которые нужно определить:

1. Основная сеть, она может быть как трехфазная так и однофазная, от этого зависит фазность автоматики.
2. Номинал вводного автомата, он стоит как правило до счетчика электроэнергии, нам нужно будет знать его номинал при выборе модели автоматики.
3. Тип вводного автомата, это автоматический выключатель или дифференциальный автомат.
4. Качество основной сети, наблюдаются ли провалы или всплески напряжения
5. Марка и модель генератора
6. Место установки автоматики
7. Место установки генератора
8. Возможность прокладки кабельной магистрали между вводным щитом и автоматикой, автоматикой и генератором.
9. Дополнительный функционал, ну в общем что Вы ждете от автоматики или генератора в целом.

Это основные вопросы, получив ответы на которые можно оптимально подобрать автоматику у нему.

Отдельно стоит остановиться на вопросе о однофазном электрогенераторе и трехфазной сети. Это самый частый вопрос. Многие электрики рекомендуют устанавливать на трехфазные сети и трехфазные генераторы, но это не совсем так. Часто в доме нет трехфазных нагрузок или те, что есть могут и не работать когда нет основной сети, вот в таком случае мы рекомендуем устанавливать однофазные генераторы. А автоматический ввод резерва подключит всю нагрузку в доме к однофазному генератору, и таким образом все приборы будут запитаны. Также это решает очень важную проблему с стартовыми мощностями насосов, холодильников, кондиционеров.

Ведь если водяная насосная станция мощностью 1,5кВт и при старте ей нужно 4,5кВт свободной мощности, а генератор установить трехфазный 6кВт, у которого на одну фазу всего 2кВт приходится, то данная схема не работоспособна, ввиду перекоса нагрузки, что приведет в лучшем случае к отключению генератора а в худшем к выходу его из строя и/или повреждению подключенного оборудования у другим фазам генератора - это называется перекос фаз.

При перекосе фаз напряжения на нагруженной фазе просаживается а на двух других возрастает вплоть до линейного напряжения, то есть до 400В. От чего практически нельзя защитится и велика вероятность поломки подключенного оборудования.

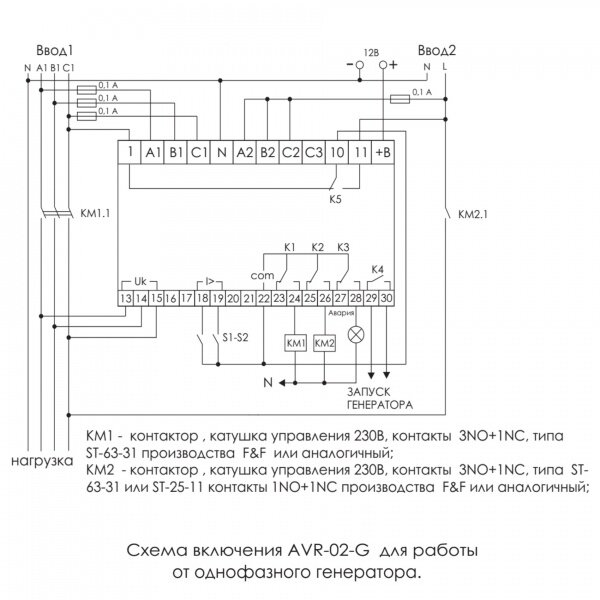

Вот как выглядит схема подключения однофазного генератора к трехфазной сети:

Зачастую  на уже действующем обьекте нет возможности выделить резервируемые нагрузки, и для этого мы разработали специальное устройство для отключения не желательного потребителя при работе генератора. Данное устройство устанавливается в основном щите или этажном щите и не зависит от автоматики. При работе от генератора данный вариант решения позволяет автоматически отключать мощные потребители при работе дома от генератора. То есть, кондиционеры, котлы электрические, бойлеры, отопление электрическое - мы можем исключить из работы маломощного генератора.

Вот схема реализации такого решения:

Помимо этого, даже если выделить не желательные нагрузки, то может остаться вероятность перегрузки генератора, поскольку автоматика не предполагает отключения не нужных потребителей без ведома человека, и включит все что работало до пропажи сети, тем самым может быть допущена перегрузка. Так же часто генератор устанавливается довольно удаленно от дома и жильцы не знают, что основной сети нет и работаем на генераторе тем самым включая мощные приборы могут допустить превышение мощности генератора. Для таких ситуация мы разработали и уже много лет устанавливаем активную защиту генератора от перегрузки. Ниже схема:

Как видите в схему добавился блок активной защиты от перегрузки. Он измеряет мощность потребляемую от генератора и в случае превышения установленного порога отключит потребителей на 30сек. Что даст знать пользователю о необходимости снизить нагрузку, выключить лишние приборы. Тем временем генератор не останавливается, автоматический защитный выключатель сработать от перегрузки не успеет и аварийный режим генератора не наступит. По истечению 30сек после отключения нагрузки генератор подключится к потребителям и продолжит работу.

Выше представлены схемы реализации не стандартных решений. Хоть они и часты но следует отметить и стандартные схемные решения.

Однофазная сеть и однофазный генератор:

В такой схеме также есть возможность установить блок активной защиты генератора от перегрузки.

И схема для трехфазной сети и трехфазного генератора:

Блок активной защиты генератора от перегрузки это опция, включается в комплект автоматики по договоренности в момент оформления заказа автоматического ввода резерва.

Номинал вводного автомата.

Это определяющий фактор мощности автоматики. Как правило силовая часть автоматического ввода резерва подбирается таким образом чтобы ее параметры не были ниже чем ток вводного автомата, чем и ограничивается максимальная транзитная мощность силовых цепей.

Например. Если на автоматическом выключателе в узле учета стоит автомат ABB C40, это значит что транзитная мощность АВР должна быть не менее 40А. Установка АВР с меньшей мощностью чем номинал вводного автомата может быть чревата перегрузкой силовой части автоматики и привести к перегреву токоведущих частей и поломке. По этому настоятельно рекомендуем не пренебрегать этим правилом.

В исключительных случаях, когда вводной автомат имеет завышенный номинал, и потребление значительно ниже чем номинал выключателя, тогда после соответствующих замеров реальной потребляемой мощности на протяжении нескольких суток можно принять решение о установке автоматического ввода резерва мощностью соответствующей замерам с запасом +25% и ближайшим техническим номиналом.

Тип вводного автомата, это автоматический выключатель или дифференциальный автомат.

Очень важно определить какого типа у Вас установлен вводной автомат, или это автоматический выключатель или дифференциальный автоматический выключатель. В первом случае проблем с подключением нет,  а вот если дифф-автомат то тогда будут проблемы после установки автоматики связанные с тем что нулевой проводник мы не коммутируем и дифф-автомат на вводе будет срабатывать при переключении АВР на генератор. Есть разные пути решения такой проблемы, можно заменить данный дифф-автомат на обычный, а его перенести по схеме после автоматики генератора. Или установить 2-х полюсную автоматику для однофазных сетей и 4-х полюсную для трехфазных, но это крайне ограничивает выбор контроллеров поскольку редко когда применяется и нет широкого выбора комплектующих.

По этому если у Вас установлен в вводном щите дифф-автомат обратитесь к нам за поиском оптимального решения.

Качество основной сети, наблюдаются ли провалы или всплески напряжения.

Зачем нам знать о качестве напряжения в сети? Дело в том что если напряжение в сети колеблется и выходит за определенные рамки то это может быть проблемой в работе автоматического ввода резерва и предусмотрительно мы обязательно смотрим на этот параметр.
При заниженном напряжении силовая часть АВР может выйти из строя, при повышенном также. Контроллер АВР также настроен на определенные пороги, и при выходе за эти пороги будет происходить запуск генератора, при том что на самом деле сеть не отключалась - это есть ложный пуск.
Вот эти две проблемы требуют заведомо знать о состоянии сети дабы избежать проблем в будущем.

Марка и модель генератора.

Это логичный вопрос, чтобы подобрать автоматику которая Вам подойдет нужно знать марку и модель электрогенератора, поскольку у разных типов генераторов по разному организованно управление и мы должны это учесть.

Место установки автоматики.
Место установки генератора.
Возможность прокладки кабельной магистрали между вводным щитом и автоматикой, автоматикой и генератором.

Вопросы которые влияют как на выбор автоматики так и на сложность монтажа, да и отчасти на возможность установки в принципе. Автоматика может быть установлена как в помещении так и на улице, по удалению от генератора также значения не имеет, за исключением длинны сигнального кабеля, который не желательно не превышать более 50м в стандартной комплектации, если Вам необходимо покрыть больше расстояние то сообщите нам об этом, у нас есть для этого вариант решения.
Также от типа автоматики зависит количество необходимых сигнальных линий, оно может быть от 2-х жил до 10-ти жил. А также параллельно сигнальному укладывается силовой кабель - его сечение выбирается согласно мощности генератора и длинны магистрали.

Но иногда нет возможности проложить кабель, тогда нужно по месту искать варианты. Выход есть всегда, при не возможности решить проблему сигнального кабеля от автоматики к генератору есть решение с установкой удаленного ради-управления.

Вот самые распространенные варианты расположения автоматики и генератора:

1. Блок автоматики устанавливается в непосредственной близости к узлу учета.

2. Блок автоматики устанавливается возле электрогенератора.

3. Блок автоматики устанавливается возле основного распределительного шита.

4. Блок автоматики устанавливается возле электрогенератора.

Это самые распространенные схемы установки, но если Вы не нашли свой вариант то можете к нам обратится за консультацией, думаю мы сможем найти компромиссное решение.

Дополнительный функционал, ну в общем что Вы ждете от автоматики или генератора в целом.

Выше уже упоминались блоки защиты от перегрузки или устройства для отключения ненужной нагрузки. Это все дополнительный функционал повышающий качество использования электрогенератора. Помимо этих устройств мы производим GSM-модули контроля и управления. Такой блок позволяет мониторить в режиме реального времени наличие напряжения в основной сети, знать когда Ваш генератор запустился, получать информацию о состоянии автоматики. А также вкл/выкл автоматический режим генератора.

Также мы организовываем совместную работу источника бесперебойного питания или инвертора и электростанции, но данное решение зависит от функционала ИБП/инвертора, если в нем есть выход управления генератором то это решается довольно просто, и автоматика генератора будет управляться сигналом от инвертора. Функционально, при отсутствии основной сети, когда инвертор работает на аккумуляторе и аккумуляторы в нормальном, не разряженном, состоянии то генератор не работает, а при разряде АКБ генератор заведется и будете помимо питания потребителей еще и заряжать аккумуляторы подключенные к инвертору.

Вот один из вариантов совместной установки инвертора/ИБП и электрогенератора:

Помимо вышеизложенных опций мы готовы реализовать любую идею. Но при одном условии - если будем видеть перспективу долгой и надежной эксплуатации.

И еще один вопрос на котором стоит остановиться. Это стабилизаторы напряжения и электростанция.

Мы рекомендуем устанавливать электрогенераторы по цепи после стабилизаторов напряжения. Как правило современные генераторы выдают довольно качественно напряжение и стабилизировать их нет ни смысла ни возможности. Дело в том, что при включении стабилизатора по выходу электрогенератора возникает взаимосвязь в работе системы автоматической стабилизации напряжения в электрогенераторе и стабилизатора сетевого напряжения, что приведет к значительным колебаниям генерируемого напряжения и аварийной ситуации. Также часто производители стабилизаторов напряжения ограничивают частотный диапазон соей продукции и вероятность нормальной совместной работы довольно мала. По этому обратите на это внимание заранее и не допускай ошибок в проектировании силовых схем электропитания дома, офиса, производства.

Заключение.

В этой статье были изложены основные тезисы по выбору автоматического запуска и ввода резерва для бензиновых и дизельных электростанций, данные тезисы наработанные годами работы специалистов ООО "Энергогарант", основаны на опыте и практике реализации сотен обьектов.

Если у Вас возникли вопросы задавайте их любым доступным способом.

С ув. ООО "Энергогарант"

Выбираем генератор с автоматикой

Для бесперебойного энергообеспечения объектов используются бензиновые, дизельные или газовые генераторы, работающие в ручном либо в автоматическом режиме. Применение ручных ГУ предполагает их включение и выключение человеком. Для этого владельцу станции/обслуживающему персоналу необходимо внимательно следить за напряжением в центральной электросети и вовремя переключать нагрузку на резервные источники.

Генераторные установки с АВР (автоматическим вводом резерва) применяются на объектах, где требуется быстрое переключение на другой источник питания без помощи человека. Блок АВР транслирует сигнал на пуск источника бесперебойного электрообеспечения и возвращает его обратно после возобновления питания в магистральной сети. Таким образом, автоматика полностью освобождает человека от необходимости следить за уровнем напряжения и самостоятельно включать и отключать установку.

Условия подключения автомата ввода резерва

Систему АВР подключают только к резервной ГУ с автоматическим приводом заслонки. Еще одним важным условием является наличие в силовом агрегате электрического стартера.

Многие современные ГУ большой мощности уже имеют встроенные блоки АВР, и для функционирования автозапуска их нужно лишь доукомплектовать блоком автоматики. В некоторых дорогостоящих установках дополнительно требуется монтаж воздушной заслонки.

Функции АВР

Недорогие АВР имеют лишь две функции: пуска и остановки ГУ. Как правило, ими комплектуются бюджетные ГУ. К сожалению, их достоинства ограничиваются лишь низкой стоимостью. Явными минусами таких устройств являются недостаточно эффективный алгоритм работы и низкая надежность в эксплуатации.

На более дорогостоящих ГУ устанавливаются АВР с панелью с ЛСД, а иногда с модулем GSM, при помощи которого можно осуществлять управление по СМС, получать текущие отчеты о работе генератора на свой смартфон или электронную почту. В числе настроек таких АВР есть тестовый запуск, осуществляемый через определенные промежутки времени для полной диагностики резервной системы ГУ в целом.

Как устанавливается АВР?

Блоки АВР монтируют на линии центрального энергопитания перед входом в щит распределения, обеспечивая этим страхование всех подключенных пользователей.

Фаз электрощита должно быть столько же, сколько фаз АВР. К примеру, если щит имеет одну фазу, то блок включения резерва также должен быть однофазным. Если же на щите три фазы, а на блоке - только одна, то его размещают рядом со щитом. При такой системе доступ к аварийному электроснабжению будут иметь только пользователи, подключенные к выбранной фазе.

Через блок АВР в тремя фазами можно подключить и ГУ в одной фазой. Тогда при обесточивании центральной электросети однофазный агрегат будет запускаться автоматически, передавая одну фазу ко всем пользователям. Данная схема дает возможность использовать полную мощность однофазной ГУ для резервирования трехфазной элетросети.

Бензиновые автоматические генераторы

Бензогенераторы просты в использовании, доступны по цене, компактны. Их минусы - в намного меньшем моторесурсе в сравнении с устройствами, работающими на других видах горючего (до 1,5 тыс. моточасов). Кроме того, они имеют ограничения срока непрерывной работы из-за небольшого объема топливных баков и требуют систематических технических перерывов. Поэтому такие агрегаты используются только в качестве резервных в местах, где случаи перебоев в сети случаются нечасто. Нужен ли бензогенератору АВР – каждый владелец решает для себя сам. Нередко бытовые генераторы, применяющиеся для обеспечения резервной электрикой дач или небольших домовладений, автоматическим включением резерва не комплектуются. Но если вы хотите максимального комфорта в своем жилище и не имеете времени проводить мониторинг сетевого напряжения, тогда стоит задуматься о покупке БГ с АВР.

Дизельные генераторы с встроенной АВР

Такие устройства рекомендуется использовать в местах с регулярными перебоями в сети, поскольку они имеют большой ресурс, могут долго работать без перерыва. Их недостатки: высокая цена, шумность, большая масса и объемы, необходимость обогрева при морозах. При использовании ДГ на строительстве, производстве, в коммерческих, государственных и других учреждениях, а также в быту подключение к ним АВР будет целесообразным и даже необходимым. Именно дизельные агрегаты чаще используются на жизненно важных объектах, где даже кратковременное отключение электрики влечет за собой угрозу жизни людей, безопасности государства или может стать причиной больших материальных потерь.

Газовые генераторы с АВР

Самым чистым и доступным по цене топливом является магистральный газ метан, а также пропан-бутан. Выработка 1 кВт энергии газовым генератором обходится гораздо дешевле, чем бензиновым или дизельным. Кроме того, ресурс газового силового агрегата в 2-3 раза выше, а в способности без проблем запускаться при минусовых температурах ему просто нет равных. Если вы решитесь пройти сложные и дорогостоящие процедуры согласования, подключения и монтажа газового генератора, то, конечно, он должен быть оснащен максимально надежным АВР с полным набором опций.

Итоги

Если аварийные отключения электричества случаются нечасто и продолжаются недолго, то самым правильным решением будет приобретение недорогой бензиновой установки с воздушным охлаждением и встроенным блоком АВР. В местах, где отключения происходят чаще двух-трех раз в месяц, стоит задуматься о покупке более мощного дизельного генератора с АВР с расширенным набором функций и воздушным охлаждением. При регулярных отключениях правильным выбором станет дизельный или подключенный к магистрали газовый агрегат с водяным охлаждением, позволяющим работать сутки и более без остановки, оснащенный АВР с максимально широким функционалом.

АВР для бензинового и дизель генератора

Внимание! Система автоматического запуска (АВР) может быть установлена на любую электростанцию с электростартом.

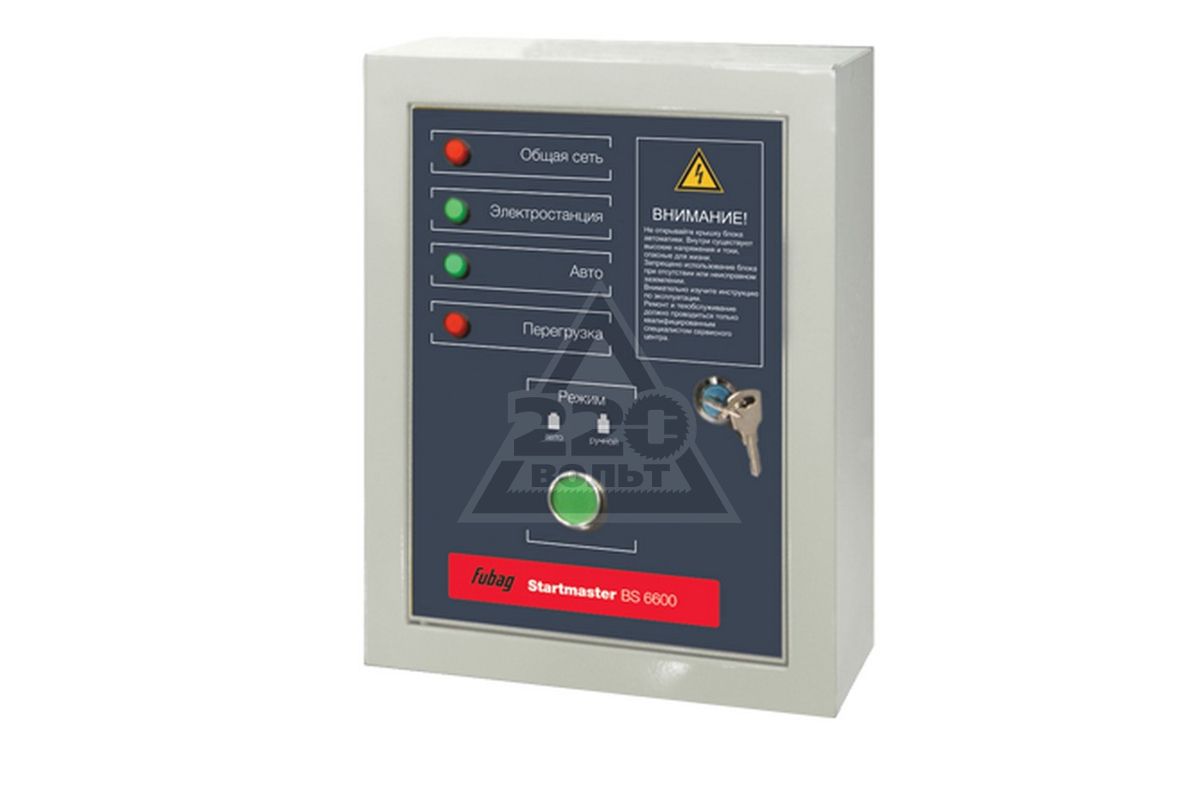

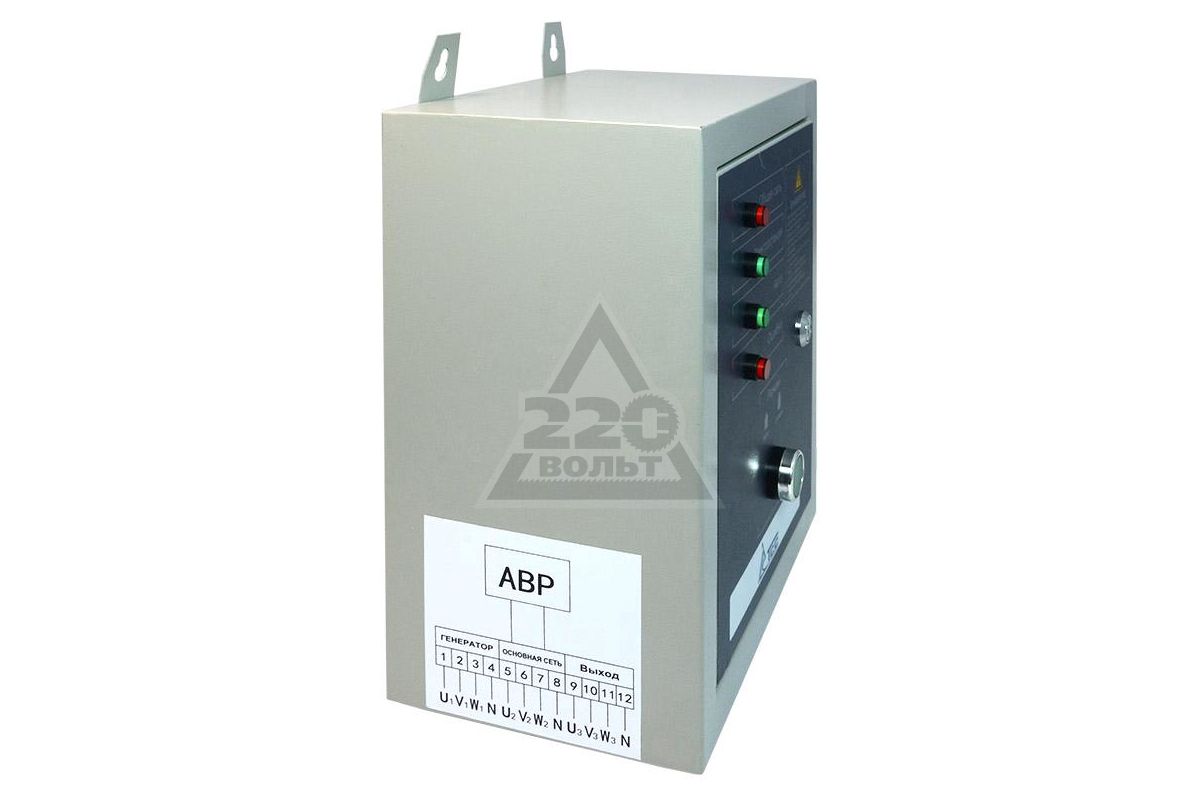

АВР (автоматика) для дизель генератора и бензогенератора

Если электростанция (дизель генератор или бензогенератор) используется для резервного (аварийного) электроснабжения, она может работать как в ручном, так и в автоматическом режиме. Ручной режим бензинового или дизель генератора предполагает включение и выключение электростанции по команде человека. Автоматический режим дает возможность не участвовать человеку в работе электрогенератора. В случае отсутствия подачи электроэнергии, автоматика сама запустит электрогенератор и выключит его при восстановлении электроснабжения. Эти функции выполняет автомат ввода резерва (АВР).

Функции АВР

Степень автоматизации дизель генераторов и сложность АВР может быть разной. От простого включения и выключения электрогенератора до сложных схем управления и мониторинга всех процессов и состояния электростанции.

Кроме простейших функций, используемых при работе с бензиновыми генераторами, автоматика электростанции может включать в себя:

  • автоматическое поддержание температуры охлаждающей жидкости или воздуха внутри кожуха как во время работы станции, так и в режиме ожидания,
  • слежение за качеством подаваемой электроэнергии (напряжение, частота и т.д.)
  • контроль наличия топлива и масла с автоматической и их подкачкой,
  • сообщение о запуске генератора по сотовой связи,
  • дистанционная передача (вплоть до спутниковой связи) полной информации о состоянии электростанции на пульт дежурного,
  • контроль и поддержание в рабочем состоянии аккумуляторной батареи,

Простые схемы обычно используются при автоматизации электроснабжения небольших коттеджей и дач. Более сложные системы автоматизации применяются при поддержании электропитания промышленных объектов.

В автоматическом режиме электрогенератор включается через несколько секунд после пропадания электроснабжения и выключается после его восстановления.

Этапы запуска генератора в автоматическом режиме

Общий порядок работы электрогенератора в автоматическом режиме имеет несколько этапов необходимых для эксплуатации в соответствии со всеми инструкциями и требованиями ГОСТа в части запуска и остановки электростанции:

  • Сразу после отключения электроснабжения происходит запуск двигателя и выход его на рабочий режим без нагрузки.
  • Если генератор не запустился с первого раза, автоматика выдаст команду еще на несколько попыток запуска с определенным интервалом.
  • После выхода работы электростанции на рабочий режим система подключит объект к генератору.
  • Если во время работы электрогенератора будут происходить кратковременное восстановление основного электропитания, автоматика будет поддерживать электроснабжение от генератора.
  • После восстановления основного электроснабжения произойдет отключение генератора с переходом на основной канал электропитания.
  • После этого генератор работает еще некоторое время с целью стабилизации работы двигателя и подстраховки от отключения основного источника.

Для переключения электропитания используется автоматический переключатель нагрузки. Он имеет все необходимые системы защиты от перегрузки и от встречно-параллельной работы генератора и сети.

С помощью автоматического переключателя нагрузки можно решить и еще одну проблему. Например, если объект имеет трехфазный ввод, а трехфазных потребителей нет, при использовании трехфазного генератора, может возникнуть перекос фаз. Это может привести к выходу из строя генератора. Чтобы этого не произошло, необходимо использовать однофазный генератор, а объединение фаз будет выполнено на автоматическом переключателе нагрузки. Использование однофазного генератора и трехфазного автоматического переключателя нагрузки повысит эффективность и надежность работы генератора.

Неисправности АВР и способы их устранения ✮ Newet.ru

Неисправность АВР является распространенной причиной выхода из строя систем резервного или аварийного электроснабжения. От надежности этих устройств зависит стабильность работы ответственных потребителей (электроприемников первой и второй категорий согласно ПУЭ) при отключении централизованного питания. Чтобы выяснить причины поломок и быстро устранить их, необходимо сначала разобраться, что собой представляет АВР, для чего он нужен и как работает.

АВР — это автомат ввода резерва. Его главная задача состоит в автоматическом запуске электрогенератора или переключении на другой резервный источник питания при снижении напряжения в сети ниже критического уровня или полном отключении электропитания. Также он выполняет остановку электростанции и переключение нагрузки на питание от электросети при возобновлении основного электроснабжения. Для осуществления этих функций оборудование в постоянном режиме отслеживает входное напряжение и ток нагрузки.

Конструкция АВР

Автоматика ввода резерва обычно выполняется в виде блоков под установку в электротехнические шкафы или в формате отдельных электрощитов. Оборудование состоит из таких основных элементов:

  • Релейный блок управления. Он включает реле и переключатели, которые отвечают за управление генератором. Основным реле, которое используется в АВР, является РКФ. Оно контролирует напряжение на каждой фазе питающей линии. Также могут устанавливаться реле, задающие установки по частоте электротока, величине напряжения, правильному чередованию фаз, времени срабатывания.
  • Силовой блок. Он отвечает за непосредственное переключение между источниками электропитания. Силовая часть может работать на базе электромагнитных пускателей, рубильников с электроприводом, транзисторов или тиристоров.
  • Микроконтроллер. Он обрабатывает данные с реле и датчиков и дает управляющие команды силовому блоку по определенному алгоритму.

Также схема АВР может включать бесперебойник для питания микроконтроллера, устройства индикации рабочего состояния оборудования, элементы управления вводом резерва в ручном режиме.

Критерии правильной работы АВР

Исправный АВР должен отвечать следующим требованиям:

  • Производить включение резервного электропитания за минимальное время после отключения подачи напряжения по основной питающей линии.
  • Безотказно срабатывать при любых условиях. Исключением является блокировка АВР в случае срабатывания дуговой защиты. Она позволяет минимизировать повреждения электросети при коротком замыкании.
  • Иметь селективность срабатывания. Автоматика не должна реагировать на кратковременные скачки или просадки напряжения, возникающие, например, при запуске мощного оборудования с большим пусковым током.
  • Однократность срабатывания. Схема оборудования должна исключать возможность нескольких его включений в работу из-за неисправности АВР или других неполадок.

Факторы, которые влияют на запуск резервного электропитания

При использовании бензиновой или дизельной электростанции в качестве автономного источника электроснабжения могут возникать проблемы с автоматическим запуском генератора. Это может быть вызвано не только неисправностями АВР, но и другими причинами, например:

  • Низким качеством топлива. Особенно это относится к запуску дизельной электростанции в зимнее время. При использовании не соответствующего сезону горючего происходит затвердевание парафина, забивание топливных фильтров и полная блокировка системы топливоподачи двигателя.
  • Неисправностью свечей зажигания. Эта проблема характерна для бензиновых станций. Вышедшие из строя или залитые топливом свечи не дают искру, из-за чего запуск генератора невозможен.
  • Проблемами с проводкой, аккумуляторной батареей или электростартером.
  • Неправильной схемой подключения автомата ввода резерва.
  • Использованием АВР с неподходящими характеристиками. Многие дешевые модели автоматов китайского производства оснащаются не электромеханическими силовыми элементами, а электронными. Они не способны осуществлять полноценное управление электростанцией и несут серьезную опасность для подключаемого оборудования.

Возможные неполадки в работе АВР

Рассмотрим некоторые признаки неисправности АВР, возможные причины возникновения и способы их устранения:

Признак неисправности Причина Возможное решение
Генератор не запускается, стартер не срабатывает Поломка управляющего контроллера, нарушение контакта в управляющих кабелях станции или сигнального провода от АВР к генератору, нажата аварийная кнопка Проверить и почистить контакты. Заменить неисправные компоненты
Блок автоматики ввода резерва срабатывает и издает сильный гул Нарушение механического контакта в магнитном пускателе из-за попадания загрязнений Попробовать перезапустить систему несколько раз
Нет индикации при включении Плохой соединение в клеммной колодке, поломка реле Проверить и почистить контакты. Заменить реле
Не работает индикация одного из рабочих режимов Перегорел светодиод Заменить светодиод
Не переключается приоритет между вводами Неисправность реле или линии ввода Заменить реле, восстановить работоспособность вводных линий

Проверка и настройка устройств автоматического ввода резерва

Диагностика АВР предусматривает выполнение следующих работ:

  • Проверку работоспособности устройства.
  • Измерение напряжения срабатывания.
  • Проверку времени задержки отключения основной линии.
  • Проверку быстроты переключения между основной и резервной линией.

Многие АВР, оснащенные микроконтроллером, позволяют регулировать различные параметры, отвечающие за срабатывание автомата ввода резерва. В меню контроллера обычно доступны следующие настройки:

  • Минимальное и максимальное фазное напряжение.
  • Минимальное и максимальное линейное напряжение.
  • Минимальная и максимальная частота электротока.
  • Задержка отключения фидера (время между выходом любого контролируемого параметра за допустимые пределы и моментом отключения потребителей от линии).
  • Задержка включения фидера после восстановления номинальных параметров.

Итоги

В статье были рассмотрены особенности конструкции, функции, критерии исправной работы автоматики ввода резерва, а также описаны основные неисправности АВР и способы их устранения.

Как работает автоматический генератор и передаточный переключатель

КАК РАБОТАЕТ АВТОМАТИЧЕСКИЙ ГЕНЕРАТОР И СИСТЕМА ПЕРЕКЛЮЧАТЕЛЯ

  • Полностью автоматический автоматический переключатель контролирует входящее напряжение линия, круглосуточно.
  • При прерывании подачи электроэнергии в сеть автоматический резервирующий выключатель немедленно определяет проблему и подает сигнал генератору о запуске.
  • После того, как генератор заработает на нужной скорости, автоматический резервирующий выключатель безопасно отключает линию электроснабжения и одновременно отключает линию питания генератора от генератора.
  • Через несколько секунд ваша генераторная система начнет подавать электроэнергию в критические аварийные цепи вашего дома или офиса. Безобрывный переключатель продолжает отслеживать состояние линии электроснабжения.
  • Когда автоматический переключатель резерва обнаруживает, что напряжение в электросети вернулось в устойчивое состояние, он повторно переключает электрическую нагрузку обратно на электросеть и возобновляет мониторинг на предмет последующих потерь в электросети.Генератор продолжит работу в течение периода охлаждения двигателя в течение нескольких минут, в то время как вся система будет готова к следующему отключению электроэнергии.

Есть и другие причины для использования безобрывного переключателя. Вы можете аннулировать свою пожарную страховку или страхование домовладельцев, если вы устанавливаете генератор без автоматического переключателя, потому что эти переключатели требуются строительным нормам и правилам в большинстве областей. Приведенная ниже информация объясняет другую информацию, зачем нужны безводные переключатели.НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ГЕНЕРАТОР ЧЕРЕЗ ВИЛКУ ОСУШИТЕЛЯ ИЛИ РОЗЕТКУ В ЗДАНИИ. ВЫ МОЖЕТЕ ВЫЗВАТЬ ПОЖАР ИЛИ ПОРАЗИТЬ ЭЛЕКТРИЧЕСКИМ ТОКОМ КТО-ЛИБО !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!


ИСПОЛЬЗУЙТЕ ПЕРЕКЛЮЧАТЕЛЬ Он должен быть установлен квалифицированным электриком или знающим лицом и должен соответствовать всем применимым законам и электротехническим нормам.

.
Используйте безобрывный переключатель

Используйте безобрывный переключатель при подключении к электрической системе здания.
Электрик установит разъединитель.


ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ LINEMAN
Напряжение в электросети обычно понижается перед подачей в здание с помощью трансформатора. Трансформатор может работать в обратном направлении, когда напряжение проходит через него в противоположном направлении, и «повышать» напряжение. Это повышенное напряжение, протекающее по линиям электроснабжения, может привести к поражению электрическим током рабочих, контактирующих с линиями электроснабжения.

.
Защищает линейных

Правильно установленный переключатель защиты защищает Линейщиков


ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ ДОМ
Неправильное подключение может привести к короткому замыканию электрического тока от генератора цепь с током в электросети при восстановлении питания. Это может вызвать пожар в электрической системе.


Защищает дом или бизнес

Правильно установленный автоматический переключатель защищает ваш дом или бизнес


ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ ЗАЩИТИТ
Неправильные соединения могут позволить электрическому току от генератора к короткому замыканию с током сети при восстановлении питания. Это может привести к взрыву или возгоранию генератора.

Защищает генератор

Правильно установленный переключатель защищает ваш генератор


ЕСТЬ НЕСКОЛЬКО ТИПОВ
Существует несколько типов переключатели передачи, которые могут использоваться с нашими генераторами. Мы продаем как портативные, так и малые генераторные переключатели, а также переключатели для больших / промышленных генераторов.

Для портативных автоматических выключателей и малых генераторов

Для портативных генераторов и для приложений, где только часть дома или офиса будет иметь доступ к аварийному питанию; мы предлагаем малые автоматические переключатели, описанные ниже. Эти переключатели ограничены мощностью 21 000 Вт (21 кВт) и обычно переключаются вручную.

Приведенная ниже информация дает технические характеристики и лишь несколько рекомендаций по согласованию передаточного переключателя с генератором. Все передаточные переключатели, которые мы несем, внесены в список UL и сертифицированы CSA.У нас есть подробные описания и таблицы по каждому типу переключателей. Если вы не нашли то, что вам нужно, спросите нас. Пожалуйста, перейдите на страницу малого переключателя передачи, чтобы увидеть подробности и многие модели, которые мы предлагаем. Вот пример:

. Мы предлагаем несколько типов

4 цепи, 120 В / 15 А (3 контакта)
6 цепей, 120/240 В / 20 А (4 контакта)
6 цепей, 120/240 В / 30A (4 контакта)
10 Цепь, 120/240 В / 30 А (4 контакта)
12 Цепь, 125/250 В / 50 А
(3-контактная 4-проводная вилка)

См. Руководство и каталог для заказа Gen-Tran.Щелкните Малые автоматические переключатели


РАБОТА ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧИ -

Для малых и переносных генераторов
Переключатель резкости изолирует выбранные цепи от дома с помощью переключателей «Разрыв», затем «Замкнуть». Каждый переключатель имеет 3 положения; LINE, OFF и GEN (генератор). В положении ЛИНИЯ электроснабжение питает выбранные цепи. В положении GEN мощность генератора питает выбранные цепи. Чтобы переключиться с LINE на GEN, переключатель переводят в положение ВЫКЛ.Это позволяет произойти положительному разрыву, что предотвращает искрение, дугу или короткое замыкание, которые могут возникнуть, если положительный разрыв не был частью системы.

Индивидуальные устройства защиты цепи защищают каждую выбранную цепь от перегрузки. Это позволяет подключать генератор большего размера к безобрывному переключателю без его перегрузки.

. Работа безобрывного переключателя

Предлагает переключатели «Разрыв», затем «Замыкание»
Только предварительно смонтированные цепи могут быть запитаны для защиты от перегрузки.
Каждая цепь защищена автоматическим протектором.


Для больших / промышленных генераторных переключателей

Для крупных или промышленных генераторов и для приложений, где весь дом или бизнес будет иметь аварийное питание; мы предлагаем большие / промышленные автоматические переключатели, описанные ниже. Эти переключатели могут работать с различными напряжениями и, как правило, имеют неограниченный размер.Эти переключатели обычно переключаются автоматически и имеют широкий спектр функций, включая автоматическое вырезание, изменяемое время задержки пуска и останова, изменяемое время охлаждения и другие функции.

Доступны автоматические выключатели с предохранителями и автоматическими выключателями. Доступны специальные переключатели, которые позволяют использовать более одного генератора одновременно, переключаться между несколькими генераторами и в других ситуациях.

Щелкните изображения ниже, чтобы получить конкретную информацию о доступных типах и размерах.Большинство автоматических переключателей внесены в списки UL и имеют различные корпуса.

. Мы предлагаем несколько типов и размеров

Для помещений, от 25 до 4000 А
На открытом воздухе, от 25 до 4000 А
Панели параллельного подключения
Сброс нагрузки
Автоматический и ручной
Корпуса всех типов

См. Нашу инструкцию по размещению заказов и каталог. ----> Крупные / промышленные автоматические выключатели


РАБОТА ПЕРЕКЛЮЧАТЕЛЯ - Для генераторов крупных промышленных домов и предприятий
Автоматический выключатель изолирует всю электрическую сервисную панель. Электрические коды в большинстве штатов требуют, чтобы размер службы здания и безразмерного переключателя был одинаковым. Если в здании есть сеть на 200 ампер, автоматический переключатель также должен быть на 200 ампер. Это верно, даже если сила тока генератора меньше, чем сила тока в здании.

Большинство правил по электричеству также требуют, чтобы общая нагрузка здания не превышала общую нагрузку, на которую способен генератор. Это означает, что вам, возможно, придется установить устройства, которые предотвращают использование некоторых цепей, если генератор находится в режиме «онлайн».

Во всех этих ситуациях следует прибегать к услугам квалифицированного электрика. Неправильное подключение оборудования может привести к пожарам, взрывам, серьезным травмам и даже смерти.

Крупные промышленные передаточные переключатели имеют автоматический режим, в котором передаточный переключатель переключается и запускается генератор при потере мощности, а затем останавливается генератор и переключается безобрывный переключатель обратно при восстановлении питания.У них также есть режимы «ВЫКЛ», поэтому генератор не запускается автоматически.

Каждый тип переключателя и марка имеют свои особенности и опции. Мы продаем переключатели только ведущих брендов, включая ASCO, Generac, Kohler, Onan и Zenith. Все они высокого качества и проверены на практике.

Всегда соблюдайте правила техники безопасности! ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ БЕЗОПАСНОСТЬ ГЕНЕРАТОРА

Почему у генераторов есть автоматические переключатели и зачем они нужны

Вы уже знаете, что наличие генератора для дома или бизнеса - отличный способ обеспечить необходимое резервное питание, когда оно вам больше всего нужно.Но как насчет других предметов, которые вам понадобятся для оптимального использования?

Одним из самых важных аксессуаров для генератора является переключатель без резерва. Это небольшое дополнительное оборудование делает процесс резервного питания бесперебойным и помогает обеспечить общую безопасность. Вот краткое руководство о роли, которую играют переключатели, и о том, почему так важно иметь один.

Что делает автоматический переключатель?

Проще говоря, безобрывный переключатель - это постоянный переключатель, который подключается к вашему блоку питания и изменяет силовую нагрузку между двумя источниками.

Для постоянных источников резервного питания это происходит автоматически, когда первый источник питания становится недоступным. Это идеально, потому что он плавно поддерживает поток энергии с минимальной задержкой.

В случае генератора для электроснабжения всего жилого дома генератор подключается к передаточному переключателю, расположенному на монтажной панели. Когда генератор включен, безобрывный переключатель переключает нагрузку с сети на генератор.

Для каких генераторов нужен безобрывный переключатель?

Резервные генераторы для дома и бизнеса почти всегда нужны.Поскольку они всегда ждут отключения электроэнергии, важно иметь это дополнительное оборудование, чтобы обеспечить бесперебойную подачу электроэнергии.

Тем не менее, портативные генераторы не нуждаются в передаточном переключателе, но обычно это хорошая идея. Самым большим преимуществом использования безобрывного переключателя в жилых помещениях является то, что вы получаете возможность включать питание через панель автоматического выключателя, вместо того, чтобы использовать удлинители. Сюда входят устройства с проводным подключением, такие как посудомоечная машина, водонагреватель, кондиционер и потолочные вентиляторы.Все, что вам нужно сделать, это подключить портативный генератор к безобрывному переключателю, и все готово!

Требуется безводный переключатель?

Если мощность вашего генератора превышает 5000 Вт, вам всегда понадобится безобрывный переключатель из соображений безопасности и простоты использования. Это важно помнить, поскольку уровень вырабатываемой мощности требует использования регулятора, чтобы предотвратить скачки и обратное питание в сети.

А как же юридически? Это один из тех вопросов, который зависит от области, в которой вы хотите разместить резервный генератор.В некоторых юрисдикциях это требование является обязательным, в то время как другие настоятельно рекомендуют его иметь. А другие делают это обязательным только для резервных генераторов.

Если вы не уверены, требуется ли вашим местным органам власти передаточный переключатель, обратитесь в отдел соблюдения строительных норм и правил. Оттуда они смогут посоветовать, какие типы генераторов нуждаются в переключателях, а какие нет.

Риски неиспользования безобрывного переключателя

Отказ от использования безобрывного переключателя сопряжен с множеством рисков, выходящих за рамки простого удобства.В некоторых случаях отказ от автоматического переключателя может поставить под угрозу безопасность вашей семьи или даже работников, нанятых электрической компанией.

Основной сценарий, при котором это становится проблемой, называется обратной подачей сети. Это означает, что когда вы используете свой генератор без надлежащего передаточного переключателя и включается основной источник питания, тогда в ваш дом питаются два тока. Этот скачок напряжения может вызвать проблемы на линии, что может подвергнуть опасности работников коммунального хозяйства. Это также может вызвать пожар в вашем доме или на работе.Вот почему так важно иметь передаточный переключатель.

Теперь давайте проясним, что мы конкретно говорим о резервных генераторах, которые подключены к вашей панели в вашем доме или офисе. Если вы используете портативный генератор и просто подключаете несколько ламп или других предметов непосредственно к генератору, это не считается проблемой.

Типы автоматических выключателей

Существует два разных типа переключателей резерва - автоматический и ручной .Как следует из названия, автоматический переключатель резерва без проблем направляет питание от основного источника к резервному, когда это необходимо. Он всегда рядом и готов переключить питание на генератор, когда это потребуется.

Промышленный автоматический переключатель резерва Russell Electric на 400 А внутри и снаружи.

Ручные переключатели требуют, чтобы человек щелкнул маленьким рычагом и включил их, отсюда и название. Переносным генераторам обычно нужен ручной переключатель, так как они не всегда включаются в розетку.Постоянно установленные резервные генераторы могут варьироваться от ручного до автоматического, но автоматический, как правило, наиболее удобный вариант. В конце концов, кто действительно хочет выйти в снег, ветер или дождь, чтобы включить выключатель для восстановления питания?

Для большинства предприятий автоматический переход на резервное питание во время отключения электроэнергии желателен, в то время как для некоторых отраслей это критически важно.

6-ти контурный (левый) и 10-контурный (правый) выключатели ручного включения резерва.

Сколько стоит передаточный переключатель?

Цена переключателя зависит от типа переключателя и размера генератора.Большинство ручных переключателей дешевле автоматических по понятным причинам.

Ручной переключатель передачи будет стоить где-то в районе 300-500 долларов. Автоматический переключатель резерва для домашнего генератора, вероятно, будет стоить от 400 до 800 долларов.

Автоматические переключатели для коммерческих и промышленных генераторов - тип, на котором мы специализируемся в Worldwide Power Products - варьируются от 2000 долларов за модель для легкой промышленности до более 20 000 долларов за переключатель, подключенный к критически важному генератору.

Если у вас есть портативный генератор, вам, скорее всего, придется покупать безобрывный переключатель отдельно. Тем не менее, стационарно установленные резервные генераторы обычно поставляются с собственными автоматическими переключателями, включенными в стоимость установки. В этот момент единственные дополнительные расходы, которые вы понесете, - это модернизация коммутатора до лучшего или автоматического варианта.

Установка безобрывного переключателя

Хотя у вас может возникнуть соблазн установить автоматический переключатель самостоятельно, настоятельно рекомендуется поручить эту работу профессиональному электрику.Причина в том, что выключатель должен быть установлен на вашей распределительной коробке. Если вы никогда не выполняли такого рода задачи или просто плохо разбираетесь в процессе, попытка выполнить это самостоятельно может привести к ошибкам - и когда мы говорим о токах питания и риске пожара, это не так. шанс, которым ты хочешь воспользоваться.

Вам нужно разрешение?

В большинстве случаев вам потребуется разрешение на установку безобрывного переключателя. Однако, если вы работаете с лицензированным электриком, он обычно позаботится об этом за вас и просто включит плату в общую стоимость установки.Для получения дополнительной информации о типе необходимого разрешения и стоимости самого разрешения обратитесь к своему подрядчику или в отдел соблюдения строительных норм вашей юрисдикции.

Хотя у вас может возникнуть соблазн пропустить переключатель резерва при установке генератора, правда в том, что это почти обязательная часть владения и использования резервного источника питания. Единственный реальный выбор, который у вас есть, - использовать ручной или автоматический переключатель.

В Worldwide Power Products мы здесь, чтобы помочь со всеми вашими потребностями в резервных источниках питания, включая автоматические переключатели.Мы можем помочь вам решить, какой тип и размер лучше всего подходят для вашей конкретной ситуации. Свяжитесь с нами сегодня, чтобы узнать больше о безводных переключателях, или задайте вопрос нашей опытной команде.

Руководство по безобрывным переключателям генератора

Что такое безобрывный переключатель генератора?

Как переносные, так и резервные генераторы могут обеспечить вам и вашей семье комфорт и безопасность во время отключения электроэнергии или чрезвычайной ситуации. Однако без переключателя генератора использовать генераторы сложно, а зачастую и опасно.Переключатель генератора позволяет автоматически или вручную переключать источник питания в вашем доме из электрической сети на генератор при отключении электроэнергии.

Стационарные резервные генераторы устанавливаются с автоматическим переключателем, но для портативных генераторов требуется отдельный ручной переключатель. У каждого есть свои преимущества и недостатки. Хотя автоматический переключатель передачи более дорогой, он более удобен для домовладельца, поскольку работает автоматически и устанавливается электриком вместе с самим генератором.Ручной переключатель передачи дешевле, но он должен устанавливаться отдельно и может вызвать затруднения при включении и выключении во время простоя.

Независимо от того, покупаете ли вы автоматический или ручной переключатель резерва генератора, перед покупкой необходимо учесть ряд факторов, от типа генератора, которым вы владеете, до размеров переключателя резерва. Прежде чем покупать генератор или передаточный переключатель, вам также необходимо понять электрические потребности вашего дома. В AlltimePower мы создали инструмент для определения размеров генератора, который поможет вам в этом.Мы также сможем подобрать вам дилеров генераторов в зависимости от ваших потребностей в электроэнергии и бюджета.

Выключатели автоматические

Стационарные резервные генераторы подключаются непосредственно к домашним электросетям, если их устанавливает квалифицированный электрик. Преимущество стационарных резервных генераторов состоит в том, что они обеспечивают более стабильное и продолжительное энергоснабжение дома. Кроме того, они оснащены встроенным безобрывным переключателем генератора, который автоматически переключает источник энергии в доме из электрической сети на генератор.Вам не придется беспокоиться об установке безобрывного переключателя или его ручном включении во время каждого простоя. Для многих домовладельцев это удобство и душевное спокойствие стоит дополнительных затрат.

Автоматический переключатель резерва генератора постоянно контролирует входящий поток электроэнергии из электрической сети. Когда он обнаруживает, что электрический поток был прерван, он немедленно сигнализирует генератору о запуске. Когда генератор готов к подаче электроэнергии, передаточный переключатель отключает дом от электросети и подключает генератор к электрическим цепям вашего дома.Весь этот процесс занимает всего несколько секунд.

Когда передаточный переключатель обнаруживает, что электрический ток вернулся к своему нормальному напряжению, он переключает электрическую нагрузку обратно на линию электроснабжения, отключая питание от генератора. Генератор продолжает работать в более медленном темпе в течение нескольких минут для охлаждения двигателя. Как только произойдет следующее отключение питания, безобрывный переключатель будет готов снова переключить питание на генератор. Этот процесс обеспечивает постоянное электроснабжение дома независимо от того, что происходит вне дома.

Переносные переключатели

Ручные переключатели включения генератора дают тот же результат, что и автоматические, но требуют, чтобы домовладелец вручную переключал подачу питания с электрической сети на генератор. Чаще всего переносные генераторы, которые не подключены напрямую к электрическим цепям дома, имеют ручной выключатель питания. Хотя ручное переключение питания требует дополнительного шага, это должно занять не более одной или двух минут, если переключатель резерва установлен правильно.

Ручные выключатели питания могут быть установлены внутри или снаружи в зависимости от их рейтинга NEMA. Во время простоя вам нужно будет подключить генератор к впускной коробке, включить ручной переключатель, а затем включить переносной генератор. Через несколько секунд генератор должен подать электроэнергию в дом. После отключения электричества вам нужно будет снова выключить выключатель, отсоединить генератор от впускной коробки и выключить генератор.

В зависимости от электрической мощности вашего портативного генератора и безобрывного переключателя вы не сможете запитать все устройства в вашем доме.Выходная мощность генератора определяет количество цепей, которые вы можете запитать. Большинство генераторов мощностью 5000 ватт могут питать 6 цепей, в то время как более крупные генераторы могут питать 10 или более цепей. Чтобы сэкономить энергию, подумайте об использовании только более важных приборов, таких как водонагреватель и кондиционер, пока не включите посудомоечную машину или сушилку, пока отключится электричество. Попытка запитать слишком много цепей может привести к перегрузке безобрывного переключателя и повреждению генератора.

Важность автоматического переключателя генератора для переносных генераторов

Хотя можно управлять электрическими устройствами с помощью портативного генератора без установки ручного безобрывного переключателя, переключатель намного безопаснее и удобнее.Работа без выключателя требует подключения каждого электрического прибора, который вы хотите запустить, к портативному генератору с помощью удлинителя. Это не только неудобно и требует много времени, но также может потребовать, чтобы вы оставили открытыми окна или двери, что создает угрозу безопасности дома.

В довершение всего, Национальный электротехнический кодекс требует, чтобы владельцы портативных генераторов имели правильно установленный безобрывный переключатель перед использованием портативного генератора. Это связано с тем, что подключение портативных генераторов напрямую к приборам увеличивает риск несчастных случаев для домовладельцев.Если вы подключите генератор к домашним электроприборам с помощью удлинителей, питание от генератора не отключится автоматически. Вместо этого мощность вернется к генератору. Это может привести к повреждению генератора и подключенных к нему приборов и даже вызвать возгорание или поражение электрическим током. Лучше планировать заранее и покупать передаточный переключатель вместе с переносным генератором.

Расчет безобрывного переключателя генератора

Перед покупкой и установкой безобрывного переключателя вам необходимо определить необходимый размер или силу тока.Сила тока указывает на то, какой электрический ток может безопасно или точно выдержать автоматический переключатель. Когда вы начнете покупать автоматический переключатель, вы, вероятно, увидите разные номиналы усилителя. Это показывает, сколько ампер может выдержать безобрывный переключатель. Например, если переключатель передачи может выдерживать максимум 50 ампер, его размер будет указан как 50 ампер.

Лучший способ определить идеальный размер вашего безобрывного переключателя - это согласовать его с нагрузкой вашего генератора. Для этого вам нужно подобрать самую большую розетку на вашем генераторе.Например, если самая большая розетка вашего генератора - 30 ампер, вам следует купить передаточный переключатель на 30 ампер, чтобы получить полную мощность нагрузки. Если вы не уверены, какая электрическая мощность вам нужна от вашего генератора, вы можете воспользоваться нашим калькулятором размеров генератора. Это поможет вам выбрать идеальный генератор и передаточный переключатель.

Даже если вы правильно подобрали размер безобрывного переключателя к размеру генератора, вы должны быть осторожны, чтобы не перегрузить систему, подавая слишком много энергии сразу.Некоторые измерители мощности включают в себя встроенные измерители мощности, которые отслеживают, что находится под напряжением. Это поможет предотвратить перегрузку системы и случайное повреждение генератора и приборов.

Выбор правильного безобрывного переключателя генератора

Даже после того, как вы определили, нужен ли вам ручной или автоматический переключатель резерва, и подобрали нужный размер, необходимо учитывать ряд других факторов. Например, передаточные переключатели могут быть одноконтурными, двухконтурными или многоконтурными.Более крупный генератор и более высокое домашнее энергопотребление означают, что вам может понадобиться несколько цепей, в то время как меньший генератор и более низкое домашнее энергопотребление означают, что вам может потребоваться только одно- или двухконтурный переключатель передачи.

Кроме того, большинство автоматических переключателей предназначены для установки внутри или снаружи дома. Наружные автоматические переключатели имеют обозначение NEMA 3R, что означает, что они способны выдерживать различные погодные условия без повреждений. Вы также можете купить переключатель без предварительной разводки, который дороже, но проще в установке.

Установка и использование безобрывного переключателя

Автоматический переключатель генератора должен устанавливаться только квалифицированным профессиональным электриком. Ручной переключатель передачи может быть установлен хорошо информированным домовладельцем, но мы рекомендуем обратиться к руководству пользователя. Мы можем предоставить только общее руководство по установке безобрывного переключателя. Для более подробного объяснения обратитесь к руководству по установке портала электротехники. Если вы решите установить его самостоятельно, обязательно соблюдайте необходимые меры безопасности и нормы кодекса для вашего дома.

При установке ручного безобрывного переключателя необходимо надежно закрепить его на стене рядом с главным распределительным щитом. Этот ящик обычно находится в подвале или гараже. Затем выключите питание дома и правильно подключите провода безобрывного переключателя к прерывателям в распределительной коробке, которой вы хотите управлять. Проложите электрический кабель от розетки в распределительной коробке к безобрывному переключателю.

Чтобы проверить свою работу, отключите электричество в доме. Подключите генератор к электрической розетке на безобрывном переключателе.Переведите переключатель с «линии» на «генератор». Затем включите портативный генератор. Если подключенные цепи получают достаточно энергии от генератора, в вашем доме должно быть электричество. Если все работает, верните переключатель в положение «линия», отключите генератор от сети и снова выключите его. Поздравляю! Вы готовы к следующему отключению.

Каково назначение безобрывного переключателя?

Автоматический переключатель резерва (АВР) - это устройство, которое автоматически переключает питание от основного источника на резервный генератор, когда оно обнаруживает сбой или отключение основного источника до тех пор, пока электроэнергия не будет восстановлена.

АВР подключается как к основным, так и к резервным источникам питания и служит посредником между источниками питания и вашим зданием или оборудованием, действуя как электрическое реле. АВР также может выступать в качестве резервного источника питания в стойке для оборудования, которое подключается к источнику питания только одним шнуром.

Как работает безобрывный переключатель?

Главный выключатель в безобрывном переключателе переключает источник питания с электросети на резервный генератор.Здание не может быть подключено одновременно к генератору и электросети. Главный выключатель передает мощность от одного источника к другому. Это предотвращает обратную подачу энергии генератора по линиям электроснабжения и обратную подачу электроэнергии из сети в генератор.
Передаточный переключатель также содержит ряд цепей. Вы можете назначить нагрузки на разные цепи для питания разных приборов или комнат. В зависимости от размера вашего генератора, он может быть недостаточно большим для одновременного питания всего, что у вас есть в каждой цепи.В этих ситуациях использование безобрывного переключателя упростит переключение между различными нагрузками. Например, чтобы использовать стиральную машину во время отключения электричества, вы можете просто выключить цепь, питающую ваш AC или другой прибор, а затем включить цепь, питающую вашу стиральную машину. Когда вы закончите пользоваться стиральной машиной, сделайте обратное. В случае отключения электроэнергии безбарьерный переключатель упрощает управление энергопотреблением и помогает максимально повысить эффективность генератора.

Зачем мне безбарьерный переключатель?

NEC требует безбарьерный переключатель для любого подключения электропитания к дому. Действительно, использование АВР - единственный безопасный способ напрямую подключить генератор к вашему дому. Автоматический переключатель резерва изолирует ваш дом от линий электропередач. Это предотвращает обратную подачу электроэнергии, которая возникает при возобновлении подачи электроэнергии по линиям электроснабжения. Обратное питание может не только повредить генератор, но и стать причиной пожара. Хуже того, обратная подача может привести к поражению электрическим током рабочих, работающих на линиях электропередач, пытающихся восстановить энергоснабжение от электросети, что приведет к травмам или даже смерти.

Безобрывный переключатель - это не только самый безопасный способ подключить генератор к дому, но и самый простой. Прокладка удлинителей к приборам и обратно может быть неудобной и требующей много времени хлопот, особенно во время отключения электричества. Безобрывный переключатель позволяет вам использовать домашнюю проводку для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Кроме того, некоторые элементы, такие как печи или скважинные насосы, не могут быть подключены к генератору с помощью удлинителя, поэтому для подачи питания на эти устройства во время отключения электроэнергии в электросети требуется переключатель.

Переносной генераторный переключатель - Руководство на 2021 год

Итак, вы хотите использовать переносной генератор в качестве резервного источника питания дома в случае возникновения чрезвычайной ситуации. Это разумная мера предосторожности, которая избавит вас от многих головных болей в следующий раз, когда отключение электроэнергии повлияет на ваш район.

Помимо портативного генератора, вам понадобится еще один важный аксессуар, чтобы ваша система резервного питания работала.

Это генератор безобрывный переключатель.

Передаточный переключатель позволяет подключить переносной генератор к домашнему автоматическому выключателю.

Позволяет запитать все критически важные устройства, постоянно подключенные к вашей домашней электросети.

К ним относятся холодильник, морозильная камера, оконные кондиционеры и цепи освещения.

Это также единственное пуленепробиваемое решение, соответствующее всем строительным нормам и мерам безопасности.

Если вы торопитесь и просто хотите знать, какой безобрывный переключатель лучше всего подходит для портативного генератора - обратите внимание на этот ручной переключатель на 30 ампер от Reliance Controls Corporation.

Этот переключатель поддерживает генераторы мощностью до 7500 Вт и, безусловно, является самым популярным выбором для домовладельцев.

Вам нужен безобрывный переключатель для генератора?

Если вы хотите быть на 100% уверенным, что ваш портативный генератор обезопасит вашу семью и дом во время следующего отключения электроэнергии, тогда да - вам нужен безобрывный переключатель .

Многие спрашивают «Как подключить генератор к дому без переключателя?»

Хотя технически возможно подключить портативный генератор к дому с помощью удлинителя без переключателя передачи - мы НЕ рекомендуем делать это вообще.

Это происходит по нескольким основным причинам:

Меры предосторожности

Подключение переносного генератора к дому без переключателя может быть опасным.

В таком случае, если вы подключите переносное устройство через удлинитель и включите его во время отключения электроэнергии, он будет продолжать работать даже после восстановления питания в сети.

Затем мощность возвращается по линии к генератору, что приводит к обратной подаче.

Это может не только повредить генератор и вашу бытовую технику, но также вызвать пожар или поражение электрическим током.

Подключение генератора к домашнему автоматическому выключателю без автоматического выключателя может быть потенциально смертельным.

Если вы не являетесь квалифицированным электриком, который точно знает, что они делают, для вашей собственной безопасности не пытайтесь использовать переносной генератор для работы в доме без переключателя.

Единственный способ питания проводных устройств

Передаточный переключатель - единственный на 100% безопасный способ запустить основные устройства, подключенные к панели автоматического выключателя.

К ним относятся такие вещи, как встраиваемые посудомоечные машины, варочные панели или водонагреватели.

Вы не сможете запустить их, если у вас не установлен безобрывный переключатель.


Итак, какой передаточный переключатель для генератора лучше всего?

Лучшие переключатели для переносных генераторов производит Reliance Controls Corporation.

Любой квалифицированный электрик может засвидетельствовать, что эти переключатели на сегодняшний день являются самым популярным и надежным выбором.

Вы увидите, что они установлены во многих американских домах.

У вас не возникнет проблем с поиском профессионального электрика для установки безобрывного переключателя производства Reliance Controls, поскольку все они, вероятно, очень хорошо знакомы с этими переключателями.


Для генераторов мощностью до 7500 Вт

Передаточный переключатель Reliance Controls Corporation 31406CRK 30 Amp идеально подходит для генераторов мощностью до 7500 Вт.

В настоящее время это самый популярный переключатель на рынке.

Он уже получил более 600 пятизвездочных отзывов от покупателей на Amazon.

В комплект входят все аксессуары, необходимые для полной установки безобрывного переключателя.

Сюда входят шнур питания длиной 10 футов, входная коробка удаленного источника питания PB30, гайки для проводов и вилка для розеток генератора на 20 ампер.

Это идеальный переключатель для генераторов с максимальной работающей мощностью 7500 Вт.

Чтобы дать вам несколько примеров того, какие генераторы совместимы с этим переключателем, Westinghouse WGen7500DF является одним из них.

Это устройство имеет начальную мощность 9500 и рабочую мощность 7500.

Это делает этот и любые меньшие генераторы на 100% совместимыми с этим переключателем.


Для генераторов мощностью до 12500 Вт

Если вы планируете использовать сверхмощный генератор мощностью 12000 Вт для питания почти всего дома - этот переключатель Reliance Controls - это то, что вам нужно.

Это было бы правильным выбором для сверхмощных генераторов, таких как Duromax XP10000EH.

Это устройство включает стальной шкаф, восстанавливаемые автоматические выключатели, 6 комбинированных выбивных выключателей,
и двухпозиционные переключатели.


Как правильно выбрать автоматический переключатель

Есть несколько основных факторов, которые необходимо учитывать при покупке безобрывного переключателя.

1. Мощность

Убедитесь, что у вас есть безобрывный переключатель, который может работать с номинальной мощностью вашего генератора.

Напр. Если у вас есть генератор, способный обеспечить до 7500 рабочих ватт, приобретите передаточный переключатель, поддерживающий генераторы мощностью до 7500 Вт.

Если вы еще не купили генератор и не знаете, какой размер генератора вам нужен, воспользуйтесь нашим калькулятором, чтобы получить приблизительную оценку.

2. Что в комплекте

Большинство надежных производителей, таких как Reliance Corporation, продают автоматические переключатели в комплекте со всеми принадлежностями, необходимыми для их установки. Это избавляет от необходимости покупать какие-либо дополнительные детали.
Однако перепроверка не повредит, если это действительно так с переключателем, который вы собираетесь купить.

Это избавит вас от неприятных сюрпризов или дополнительных затрат, когда приедет электрик для установки.

3. Тип

Есть два распространенных типа переключателей резерва: ручные и автоматические. У обоих есть свои плюсы и минусы.

Однако для большинства домовладельцев ручной переключатель будет наиболее рекомендуемым решением. Мы объясним почему ниже.


Что лучше: ручной или автоматический переключатель?

Ручной

ПРОФИ

  • Лучший выбор для портативных генераторов
  • Дешевле - ручные переключатели включения стоят в несколько раз дешевле автоматических устройств.Если вы думаете, что собираетесь использовать генератор только несколько раз в год - получение ручного переключателя может быть разумным рентабельным решением
  • Простая установка - ручные переключатели требуют значительно меньше усилий для установки, что делает их еще дешевле и настройте, так как вам не придется тратить столько денег на время электрика

МИНУСЫ

  • Как следует из названия, каждый раз, когда происходит отключение электроэнергии, вам нужно переключать переключатель вручную, чтобы Генератор запускает ваш дом.Однако переключение переключателя - очень простая задача и не требует каких-либо специальных знаний.

Автоматический

ПРОФИ

  • Предназначен для резервных генераторов
  • Если вы ищете автономный подход и хотите, чтобы ваш генератор подавал питание в вашем доме почти автоматически, без необходимости возиться с переключателем - автоматический тип - правильный путь.
  • Автоматические переключатели резерва избавят вас от необходимости переключать переключатель каждый раз при отключении электроэнергии.Все, что вам нужно сделать, это просто включить генератор, и все готово.

МИНУСЫ

  • Типичный автоматический переключатель резерва обычно дороже, чем ручной переключатель резерва. Вы должны спросить себя, хотите ли вы платить намного больше за переключатель, если вы ожидаете всего несколько отключений электроэнергии в год. Качественный автоматический переключатель резерва может стоить более 1000 долларов, что больше, чем цена приличного портативного генератора!
  • Переключатели такого типа обычно предназначены для резервных генераторов всего дома и не являются наиболее рекомендуемым выбором, если вы собираетесь использовать его вместе с портативным генератором.

My Verdict

Если вам нужен переключатель для переносной генератор - используйте ручной переключатель. Хотя сначала это может показаться немного хлопотным, это дает вам лучший контроль над тем, что питается от генератора, а что нет, в случае чрезвычайной ситуации. Это также гораздо более экономичное решение.

Нужно ли мне еще что-нибудь для подключения генератора?

Еще один аксессуар, который не всегда продается вместе с переключателем, - это шнур питания.

Часто входит в комплект с большинством автоматических переключателей генератора. Однако, если вы понимаете, что это не так, убедитесь, что вы приобрели шнур питания правильного типа.

Для портативных генераторов это должен быть шнур на 30 ампер. Вы можете определить силу тока по количеству вилок - она ​​должна быть 4.

Не забудьте также принять во внимание длину удлинительного шнура. Если вы планируете разместить генератор подальше от безобрывного переключателя, вам понадобится длинный удлинитель. Имейте в виду, что те, которые продаются вместе с автоматическими переключателями генератора, иногда бывают довольно короткими.

Как установить ручной безобрывный переключатель?

Мы рекомендуем нанять сертифицированного электрика для выполнения установки безобрывного переключателя.

Однако, если вы уверены в своих навыках DIY, вы можете ознакомиться с этим подробным руководством на портале электротехники. В нем шаг за шагом объясняется, что вам нужно сделать при установке ручного безобрывного переключателя в вашем доме.


FAQ

Требуется ли разрешение на установку безобрывного переключателя?

Технически да, вам необходимо разрешение местных властей на установку каких-либо постоянных пристроек в вашем доме. Автоматические переключатели генератора - не исключение.

Однако, если вы нанимаете сертифицированного электрика для установки, он обычно сможет разобраться с разрешениями от вашего имени.

Сколько стоит оплата услуг электрика для установки безобрывного переключателя?

Стоимость найма электрика может сильно варьироваться в зависимости от того, где вы живете, структуры вашего дома и т. Д. Как правило, им потребуется около 3-4 часов, чтобы выполнить всю установку автоматического выключателя, и стоимость до 500 долларов.

Тем не менее, домовладельцы нередко платят всего 200 долларов за всю установку.Вот почему было бы разумно выбрать такой признанный бренд, как Reliance Control, поскольку большинство электриков очень хорошо знают эти переключатели и могут быстро их установить, сэкономив вам деньги на их трудозатратах.

Как далеко может находиться генератор от безобрывного переключателя?

Не существует фиксированного максимума расстояния, на котором генератор может находиться от безобрывного переключателя. У вас не должно возникнуть проблем с размещением его на расстоянии 60-70 футов от переключателя передачи.

Что такое панель АВР с автоматическим переключателем? Как это работает? Что оно делает? - Welland Power

Что такое панель АВР с автоматическим резервирующим переключателем?

Панель автоматического включения резерва или панель ATS - это тип панели переключения, который используется с дизельным генератором для автоматического переключения между сетью и генератором в случае сбоя питания.Генератор запускается / останавливается автоматически в зависимости от электросети.

Почему важна панель ATS с автоматическим переключателем резерва?

Безобрывный переключатель (ручной или автоматический) требуется в каждой стране при установке генератора в помещениях с сетевым питанием. Этого требует закон по уважительной причине. Передаточный переключатель позволяет избежать:

  • Электросеть контактирует с генератором, который почти наверняка сгорел бы, если бы это произошло.
  • Он не позволяет генератору снова запитывать сеть в случае его отказа, подвергая опасности жизнь работников электроснабжения.

Что касается важности, то и ручной, и автоматический переключатель выполняют одну и ту же функцию, однако панель ATS автоматического переключателя выполняет этот процесс автоматически, экономя время и сокращая продолжительность отключения электроэнергии.

Это внутренняя часть небольшой панели ATS, в которой для переключения используется моторизованный переключатель - другие панели также могут использовать контакторы, MCCB и ACB, в зависимости от их размера и требований заказчика.

Как работает панель АВР с автоматическим включением резерва?

Существует два основных типа панелей автоматического включения резерва: панели со встроенным обнаружением сети и панели без обнаружения сети.Оба работают по-разному. В этой статье описываются основные, нормальные рабочие функции. Различные панели могут иметь несколько разные функции и более совершенные системы управления.

Панели АВР с автоматическим резервирующим переключателем с обнаружением сети

Автоматический выключатель ATS Панели со встроенным детектором сети контролируют сетевое питание. Когда они обнаруживают сбой в электросети, обычно используя реле сбоя электросети, они обычно отключаются от электросети и посылают сигнал на генератор для запуска.Как только генератор запустится, он отправит обратно сигнал «доступен». Когда ATS получит это, он переключится на питание от генератора.

Панели ATS с автоматическим переключателем без обнаружения сети

Автоматический переключатель передачи данных Панели ATS без обнаружения сети нуждаются в обнаружении сети, встроенной в генератор или где-либо еще. Когда генератор обнаруживает сбой в электросети, он отправляет сигнал на АВР для отключения от сети и автоматического запуска. Как только генератор запустится, он отправит ему сигнал о запуске.Когда он получит это, АВР переключится на питание от генератора.

Каковы преимущества / недостатки панели автоматического переключения передач?

Вот краткое изложение преимуществ и недостатков панели ручного переключения по сравнению с автоматическим переключателем.

Преимущества панели АКПП

  • Вам нужно переключать его каждый раз, когда пропадает электросеть и вы хотите запустить генератор.
  • Нужно каждый раз запускать генератор вручную
  • Если вас нет рядом, вы не можете включить резервное питание
  • Это занимает больше времени - автоматическая панель может среагировать, как только пропадет электросеть.

Недостатки панели ручного переноса

  • Стоимость - Панель ручного переноса намного дешевле автоматического пульта.
  • Control - автоматический выключатель запустит генератор, даже если вас нет дома - если вы не забыли выключить генератор.
  • Электропроводка - не требуются кабели управления, только кабели электропитания.

Как работает панель ATS подрядчика?

Существуют различные конструкции панели ATS.Обычно реле отказа сети устанавливается в электрическом шкафу с двумя контакторами. Контакторы имеют механическую и электрическую блокировку. Это означает, что существует механическое устройство, называемое блокировкой, которое гарантирует, что два контактора не могут быть замкнуты одновременно. Для замыкания контакторов требуется электрическое питание (вы можете использовать как типы постоянного, так и переменного тока).

Электрическая блокировка предназначена для предотвращения одновременного включения контакторов. Хотя механическая блокировка должна остановить их замыкание, даже если это произойдет, эта вторичная цепь является дополнительной защитой.Обычно на каждый контактор устанавливается нормально замкнутый контакт. Эти контакты обычно (т.е. когда контактор не находится под напряжением) замкнуты. Когда контактор находится под напряжением, они размыкаются. Если у вас есть два контактора, A и B, цепь для замыкания контактора A подключена через вспомогательный элемент B, поэтому, когда B замкнут, невозможно подать напряжение A. То же самое верно для B, это подключается через вспомогательный A. Это обеспечивает электрическую блокировку.

При отказе сети АВР отправляет удаленный запуск (обычно без напряжения) на генератор.Генератор запускается, и при достижении необходимой мощности и напряжения АВР размыкает сетевой контактор и замыкает контактор генератора. Когда сеть возвращается, контактор генератора размыкается, а контактор сети замыкается.

Поскольку оба контактора никогда не замыкаются вместе, даже когда сеть возвращается, произойдет кратковременный перерыв в электроснабжении при переключении контакторов.

Какой тип автоматического включения резерва подойдет мне лучше всего?

Сегодня на рынке доступно несколько различных типов автоматических переключателей резерва (АВР).У каждого из них есть свои плюсы и минусы, и они лучше подходят для определенных приложений, чем для других. Так как же узнать, какой из них лучше всего подходит для вас? В этой статье мы рассмотрим четыре наиболее распространенных типа ATS и их применения.

Как работают автоматические переключатели?

Типичная последовательность передачи состоит из трех этапов:

  1. Отказ обычного источника питания от электросети.
  2. Безобрывный переключатель переключает нагрузку на аварийный источник питания, когда мощность от генератора или резервного источника питания стабильна и находится в пределах определенных допусков по напряжению и частоте.В зависимости от ваших потребностей процесс передачи может запускаться автоматически или вручную. (В этой статье мы обсуждаем самодействующие переключатели.)
  3. Передаточный переключатель возвращает нагрузку от аварийного источника питания к нормальному источнику питания при восстановлении электросети.

Прерывание перед замыканием (открытый переход)

Этот тип безобрывного переключателя прерывает контакт с основным (сетевым) источником питания до того, как он установит соединение с резервным / аварийным (генераторным) источником.С такими переключателями вы получаете кратковременное, но полное отключение питания не более чем на две секунды. Эти переключатели в основном используются в приложениях, где двухсекундная задержка не вызовет серьезных проблем для вашего бизнеса или не нанесет ущерба безопасности человека.

Перемычка (закрытый переход)

Эти типы безобрывных переключателей будут поддерживать контакт с обоими источниками питания до тех пор, пока не будет установлено стабильное соединение с резервным источником питания. Связь между обоими источниками обычно сохраняется в течение примерно десятой доли секунды, поэтому реальной опасности обратного питания или опасного перекрытия нет.Эти переключатели обычно используются в приложениях, где даже кратковременное отключение питания может нанести ущерб бизнесу или безопасности человека; такие как крупные коммерческие предприятия, больницы, центры обработки данных и т. д.

Отложенный переход (Center Off)

Эти переключатели используются в приложениях, в которых большие индуктивные нагрузки приводят к большим пусковым токам. Существует целенаправленная задержка перед переключением с электросети на генераторную (и наоборот). Эта задержка помогает защититься от скачков напряжения, которые могут быть обычным явлением для тяжелого промышленного оборудования при включении и выключении.

Твердотельный

Эти переключатели основаны на транзисторной технологии и субцикловой передаче. На этом переключателе нет движущихся частей. Хотя технически существует «обрыв» тока нагрузки с переключателями этого типа, быстрая скорость переключения (5 миллисекунд) предотвращает неблагоприятные эффекты от пониженного напряжения или прерывания работы чувствительного оборудования. Эти переключатели используются в приложениях, где требуется регулирование мощности, например, для регулировки яркости света, управления скоростью двигателя и т. Д.


Есть еще вопросы о переключателе? Мы можем помочь!

Позвоните 800-595-5315 или свяжитесь с нашими опытными техническими специалистами здесь:

Прочие изделия

Крейг - вице-президент по инжинирингу в Energy Management Corporation. Он профессиональный инженер (PE) и обладает более чем 30-летним опытом работы в области электрической автоматизации. Помимо накопления впечатляющего объема знаний в своем великолепном мозгу, он также является мастером подводного плавания (MSD), фокусником-исполнителем и профессиональным ди-джеем.Поистине человек многих талантов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
