BA5406 – Справочник по микросхемам
Параметры, схема включения
Категория Микросхемы серии B
Микросхема BA5406 — монолитная интегральная схема производства ROHM, представляет из себя двухканальный усилитель мощности.
При напряжении питания 12 вольт и сопротивлении нагрузки 3 ома выходная мощность составляет 5 ватт на канал, при напряжении питания 9 вольт и сопротивлении нагрузки 3 Ома выходная мощность составляет 2.8 ватт на канал.
Усилитель имеет хорошие характеристики во всем диапазоне напряжения питания от 5 до 15 вольт.
Интегральная схема BA5406 имеет низкий уровень шумов и искажений и рассчитана для применения в магнитолах, усилителях и телевизорах.
Корпус SIP-M
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
изм
изм
0
5WСтруктурная схема
Схема включения
Даташит на микросхему
Простой автомобильный проигрыватель (BA328, BA5406)
Разрабатывая схему усилителя для автомобильной аудиотехники, в основном,радиолюбители опираются на микросхемы серии “TDA.
..” (судя по многочисленным публикациям в литературе).
Причем серия “TDA…” относительно недешевая, и это в то время как прилавки магазинов во многих городах буквально ломятся от значительно более дешевых микросхем других серий, например, ТА…”, “ТА…”, “ВА…”, ”КА…” и других. Думаю, дело наверное не в том, что “тTDA…” лучше (или хуже) других, а в том, что справочная информация по ’TDA…” более доступна, – широко представлена в интернете, в печатных изданиях, на CD многих журналов.
В связи с этим, уверен, многим радиолюбителям, интересующимся самодельной автомобильной аудиотехникой, будет интересна схема усилителя простого автомобильного кассетного проигрывателя, выполненного на микросхемах ВА328 (предварительный усилитель) и ВА5406 (УМЗЧ), представленная на рисунке.
Следует заметить, что, эта схема, хотя и рассчитана на питание от автомобильного аккумулятора, но, минимальное напряжение питания для неё составляет всего 5 V, поэтому, эту схему можно взять за основу и при модернизации или ремонте недорогой портативной импортной аудиотехники.
При напряжении питания 13,5V (максимальное значение 15V, максимальное допустимое, не приводящее к повреждению УМЗЧ-18V) усилитель обладает такими параметрами:
- Максимальная выходная мощность при КНИ не более 10% ……. 5W.
- КНИ при выходной мощности 2,5W, на частоте 1 kHz не более….0,3%.
- Уровень шума не более….. -46dB.
- Ток покоя не более…. 40 mА.
На микросхеме ВА328 собран предварительный УНЧ, его коэффциент усиления и АЧХ, необходимая для воспроизведения с ленты Fe2O3 задается цепями ООС C4-R1-R2-R3-C5 для одного канала и C7-R6-R7-R8-C8 для другого.
На переменных резисторах R10-R12 выполнена схема регулировок, резистор R10 одинарный, он служит для регулировки стереобаланса. Сдвоенный резистор R11 регулирует тембр по высоким частотам, а сдвоенный R12 -громкость одновременно в обоих каналах.
Рис. 1. Принципиальная схема усилителя воспроизведения и УМЗЧ.
Усилитель мощности выполнен по типовой схеме включения микросхемы ВА5406.
Коэффициенты усиления в каналах, при необходимости, можно подкорректировать подбором сопротивлений R13 и R14.
Акустические системы В1 и В2 (стандартные импортные автомобильные, сопротивлением 3 От, каждая содержит по одному широкополосному динамику), подключены через С23 и С22. Акустические системы могут быть сопротивлением 2-6 Ом мощностью не менее 5 W, каждая. Конденсатор С18 составлен из двух по 2200m, включенных параллельно.
Красавин О. В. Рк2005, 2.
Ba5412 схема включения характеристики – Вместе мастерим
Разделы сайта
DirectAdvert NEWS
Друзья сайта
Осциллографы
Мультиметры
Купить паяльник
Статистика
Усилитель 2х5W на BA5406.
Усилитель 2х5W на BA5406
В этой статье мы рассматриваем схему стереофонического усилителя мощностью 2 х 5W (тип.), реализованного на микросхеме BA5406 Class AB в корпусе SIP-M12.
Согласно Datasheet при напряжении питания 12 Вольт на нагрузку 3R мощность усилителя составит 5 Ватт, на ту же нагрузку при Uпит 9V получите 2 х 2,8W мощности.
Микросхема работоспособна в диапазоне питающих напряжений от 5 до 15 Вольт. 15V – это максимум, который может выдержать микросхема, поэтому, чтобы не эксплуатировать ее на пике возможностей, рекомендую 12V. Более подробную информацию по техническим характеристикам найдете в файле Datasheet_BA5406, который найдете в архиве для скачивания материалов.

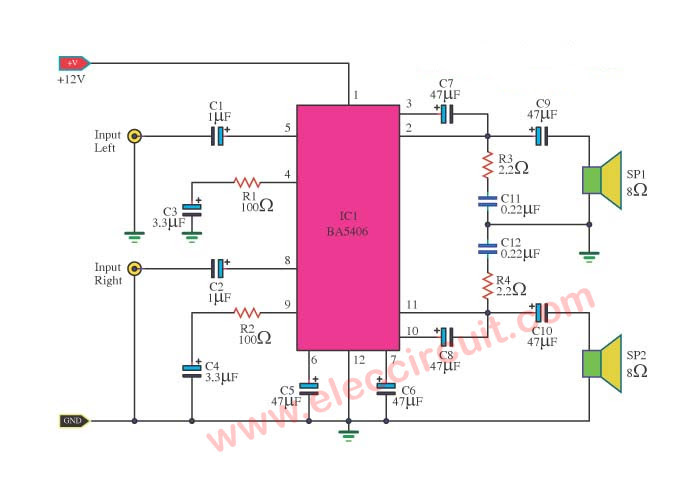

Принципиальная схема усилителя на BA5406:
Печатная плата усилителя на BA5406 в формате LAY6:
AMP BA5406 2x5W LAY6
AMP BA5406 2x5W LAY6 FOTO
Список элементов для повторения усилителя:
• U1 – BA5406 – 1 шт.
• R1, R2 – 2,2R/0,5W – 2 шт.
• R3, R4 – 120R/0,25W – 2 шт.
• R5 – 560R/0,25W – 1 шт.
• C1, C2 – 2,2mF/63V электролит – 2 шт.
• C3, C4 – 470mF/25V электролит – 2 шт.
• C5, C6, C11 – 47mF/25V электролит – 3 шт.
• C7, C8 – 0,22mF – 2 шт.
• C9, C10 – 33mF/35V электролит – 2 шт.
• C12 – 100mF/25V электролит – 1 шт.
• C13 – 1000mF/25V электролит – 1 шт.
• C14 – 0,1mF – 1 шт.
• D1 – LED – красный светодиод 5mm – 1 шт.
• SL1, SL2, SN2 – Разъем 2Pin 5mm – 3 шт.
• SN1 – Разъем 3Pin 2,54mm (вход) – 1 шт.
Размер архива с материалами по усилителю на микросхеме BA5406 – 1 Mb.
Интегральная микросхема BAS412 фирмы Rohm выполнена в корпусе SIP1 с 12 выводами и представляет со-бой двухканальный усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса.
Некоторые из основных параметров микросхемы (выходные параметры- для одного канала) следующие:
В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхему необходимо установить на соответствующих размеров теплоотвод (радиатор).
Источник: Справочник по интегральным УНЧ. Турута Е.Ф.
По информации разработчика интегрального усилителя BA5417, предназначение его лежит в усилении звукового сигнала в кассетных плеерах и радиоприемниках.
Усилитель двойной, то есть имеет по два входа и выхода. Выходная мощность колеблется от 2.8Вт до 5Вт (при Rout=3Ома и THD=10%) в зависимости от напряжения питания. Хочу заметить, что при приемлемых нелинейных искажениях сигнала THD=0.5%, выходная мощность будет значительно ниже.
Рекомендуемое напряжение питания находится в диапазоне 6..15В постоянного тока.
Более подробные характеристики микросхемы BA5417 можно посмотреть в Datasheet.
Схема
Усилитель BA5417 имеет возможность управления режимом ST-BY (спящий режим). За его управление отвечает 8 вывод. При подаче на 8 вывод положительного потенциала напряжения питания (замыкая ключ ST-BY), усилитель активизируется. При разрыве ключа уходит в спящий режим.
Вывод 1 не задействован (висит в воздухе).
Компоненты
Все номиналы элементов отображены на схеме. Резисторы могут быть мощностью от 0.25Вт. Электролитические конденсаторы напряжением 25В и выше.
Для надежного охлаждения микросхемы, необходимо к её фланцу прикрепить радиатор, с площадью поверхности не менее 100см 2 . Между радиатором и микросхемой необходимо положить слой теплопроводной пасты типа КПТ-8.
После монтажа компонентов на печатную плату необходимо смыть остатки канифоли (флюса).
На умеренной громкости усилитель звучит хорошо, звук чистый, без слышимых искажений.
