Что такое байпас в стабилизаторе напряжения? Схема подключения
24 апреля 2020 2478
Термин «байпас» происходит от английского слова bypass, которое переводится на русский язык, как «обход», «шунт». Байпасом называют искусственно созданный обходной путь, который позволяет в случае необходимости исключить из общей схемы какой-либо элемент или участок, тем самым устраняя его влияние на конечный результат. Применительно к автоматическим стабилизаторам напряжения включение режима байпас означает, что входной электрический ток поступает на выход без изменения характеристик, напрямую. Для активации такого обходного пути существуют ручной и электронный способы управления.
В каких случаях необходим режим байпас в стабилизаторах напряжения
Существует целый ряд причин, требующих включения bypass. Наиболее распространенные варианты:
- Подключение в локальную сеть, запитанную через стабилизатор напряжения, электроприборы, общая мощность которых выше выходной мощности стабилизирующего устройства.
Режим bypass позволяет избежать аварийного отключения электропитания. - Запланированный длительный перерыв в использовании электроприборов. В этом случае рекомендуется включить обходной режим, поскольку необходимость в регулировании параметров электрического тока отсутствует. Эта мера сокращает износ стабилизатора и продлевает его рабочий период.
- Осуществление обслуживания или ремонта стабилизирующего устройства.
- Значение напряжения в сети ниже рабочего диапазона стабилизатора. Если в локальной электросети присутствуют приборы, способные работать при пониженном напряжении, то пуск тока через обходную цепь позволит избежать полного отключения нагрузок.
- Подключение в сеть приборов с большой пульсацией характеристик тока, например, сварочного трансформатора.
Режим bypass позволяет избежать аварийного отключения электропитания.
Существуют и другие нештатные ситуации, в которых понадобится включение обходного режима для оперативного исключения стабилизатора из общей электросети.
Виды байпаса в стабилизаторах напряжения
По способу приведения в действие различают ручной и электронный байпас.

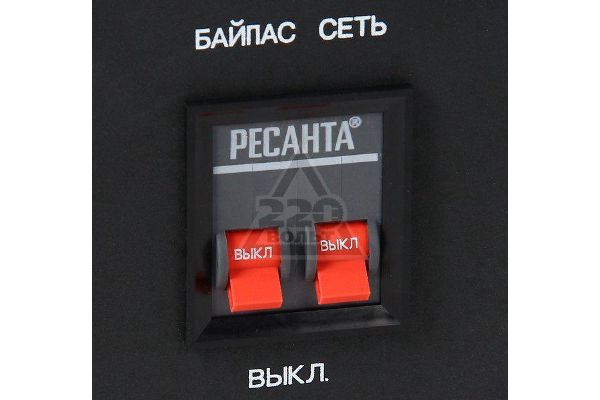

- Ручной (механический). Для переключения в обходной режим применяются рубильники, переключатели, которые могут располагаться на любой панели корпуса. Механический способ обычно применяется во внешних байпасах однофазных стабилизирующих устройств с целью предотвращения их выхода из строя при нештатных ситуациях. Он используется в устройствах, мощность которых превышает 3 кВА, поскольку они подсоединяются к сети на клеммах и отключить их оперативно не получится. Обходной режим с ручным управлением включается в работу только после выключения стабилизатора. Снова включить в сеть стабилизатор можно после обесточивания обходного пути.
Это означает, что потребители на краткое время будут лишены электропитания. Поэтому производить подобные переключения, например, при работающем компрессоре холодильника не рекомендуется. - Электронный на полупроводниковых элементах. Bypass в этом случае включается автоматически в соответствии с установленным алгоритмом. Это происходит в случае поломки какого-либо узла аппарата, при резких изменениях параметров питающего тока, в других нештатных ситуациях. Активировать байпас с электронным управлением можно с помощью кнопки, расположенной на панели управления прибора. Если обходная цепь автоматически включилась из-за выхода характеристик тока за установленные пределы, то при их возвращении в норму произойдет автоматическое отключение bypass.
Схемы подключения байпаса к стабилизаторам напряжения
По расположению относительно стабилизирующего устройства различают следующие виды байпаса:
- Встроенный. Обходной путь располагается в корпусе стабилизатора, а на панели управления – орган переключения. В бытовых приборах встроенный bypass присутствует не всегда. Но для эксплуатации в сетях с нестабильными параметрами электрического тока рекомендуется приобретать модели с внутренним байпасом.
- Внешний. Обходная цепь находится вне корпуса. Такой bypass можно собрать для каждого стабилизирующего устройства.

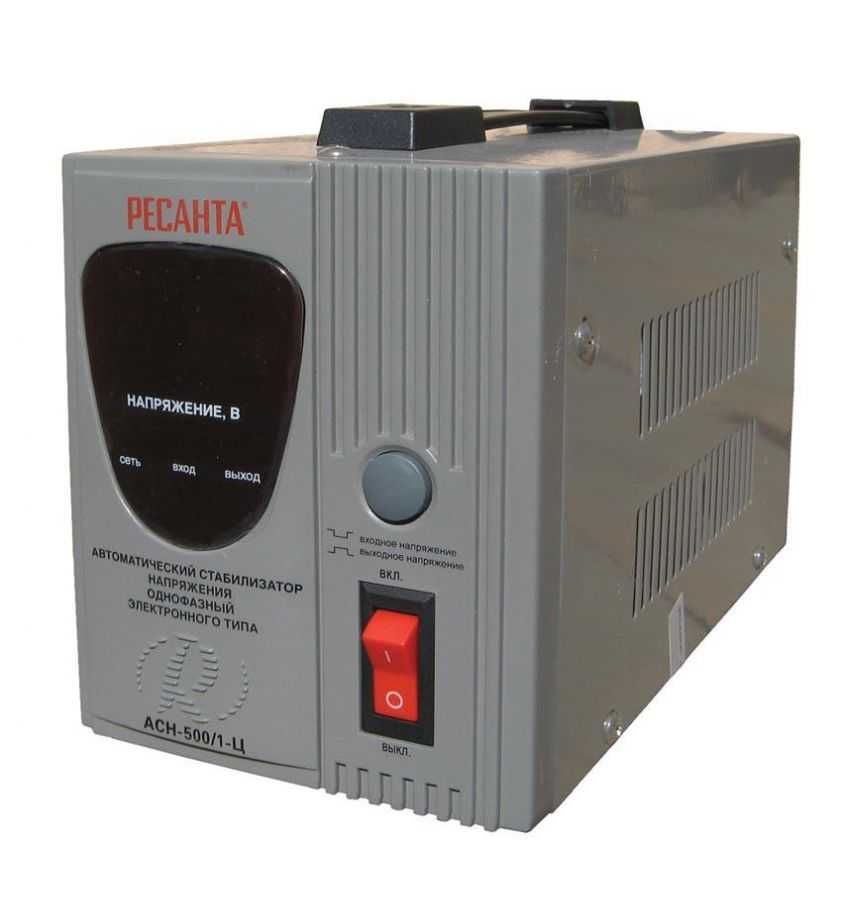

Встроенная функция bypass присутствует в электронных стабилизаторах «Каскад» мощностью от 4 кВа и промышленных стабилизаторах напряжения «Сатурн», что обеспечивает их удобное и оперативное отключение в случае нештатных ситуаций.
