Транзистор BC547 аналоги, datasheet на русском, параметры, схема

Если вы начали заниматься любительской радиотехникой, то вы начнете использовать ходовые транзисторы, которые имею широкое применение в радиотехнике и сравнительно низкую цену. Но не всегда в магазине электроники вы можете подобрать нужный вам транзистор, поэтому мы собрали в данной статье информацию о биполярном транзисторе BC547 и его аналогах.

Содержание

• 1 Аналоги биполярного транзистора BC547
• 2 Биполярный транзистор BC547 — описание производителя. Основные параметры. Даташиты
• 3 Схема и цоколевка транзистора BC547

Аналоги биполярного транзистора BC547

Type	Mat	Struct	Pc	Ucb	Uce	Ueb	Ic	Tj	Ft	Cc	Hfe	Caps
2SC2474	Si	NPN	0. 6	60		6	0.2	150			150	TO92
2SC2475	Si	NPN	0.6	60		6	0.6	150			200	TO92
2SC2477	Si	NPN	0.6	60		6	0.6	150			150	TO92
2SC4145	Si	NPN	1.2	80			2	150			200	TO92
2SC4169	Si	NPN	1	50	50	6	1.2	175			4000	TO92
2SD1014	Si	NPN	0.9	50	50	50	2	150			150	TO92
2SD1015	Si	NPN	0.9	140	50	50	2	150			150	TO92
2SD1146	Si	NPN	0. 9	50			2	150			300	TO92
2SD1209	Si	NPN	0.9	60			1	150			4000	TO92
2SD1388	Si	NPN	0.7	60			1	150			250	TO92
2SD1698	Si	NPN	0.75	100			0.8	150			10000	TO92
2SD1701	Si	NPN	0.75	1700			0.8	150			10000	TO92
2SD1853	Si	NPN	0.7	80	60	6	1.5	150			2000	TO92
2SD1929	Si	NPN	1.2	60			2	150			5000	TO92
2SD1930	Si	NPN	1. 2	100			2	150			5000	TO92
2SD1931	Si	NPN	1.2	60			2	150			10000	TO92
2SD1978	Si	NPN	0.9	120			1.5	150			10000	TO92
2SD1981	Si	NPN	1	100	80	6	2	150			24000	TO92
2SD2046	Si	NPN	1	50			1.5	150			5000	TO92
2SD2068	Si	NPN	1	60			1	150			18000	TO92
2SD2206A	Si	NPN	0.9		120		2				2000	TO92MOD
2SD2213	Si	NPN	0. 9	150	80	8	1.5	150			1000	TO92MOD
BC546	Si	NPN	0.5	80	80	6	0.1	150	300	6	110	TO92
BC547	Si	NPN	0.5	50	50	6	0.1	150	300	6	110	TO92
CE1N2R	Si	NPN	1	60	60	15	2	150			1000	TO92
CE2F3P	Si	NPN	1	60	60	15	2	150			1000	TO92
ECG2341	Si	NPN	0.8		80		1	150			2000	TO92
H546	Si	NPN	0.5	80	65	6	0. 1	150	300(TYP)	2.5	110	TO92
HIT667	Si	NPN	0.9	120	100	6	1	150			140	TO92MOD
JC546	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	110	TO92
JC546A	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	110	TO92
JC546B	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	200	TO92
JE9100D	Si	NPN	0.625	60	60		0.1	150	300	1.6	125	TO92
JE9100E	Si	NPN	0. 625	60	60		0.1	150	300	1.6	150	TO92
JE9100F	Si	NPN	0.625	60	60		0.1	150	300	1.6	180	TO92
JE9100G	Si	NPN	0.625	60	60		0.1	150	300	1.6	240	TO92
KSP26	Si	NPN	0.625	50	50	10	0.5	150			10000	TO92
KTC1026	Si	NPN	1		180		0.1	175			120	TO92
KTC3200	Si	NPN	0.625		120		0.1	175			200	TO92
KTC3400	Si	NPN	0.625		120		0. 1	175			200	TO92
NTE2341	Si	NPN	1	100	80	7	1				2000	TO92
NTE46	Si	NPN	0.625	100	100	12	0.5				10000	TO92
NTE48	Si	NPN	1	60	50	12	1				25000	TO92

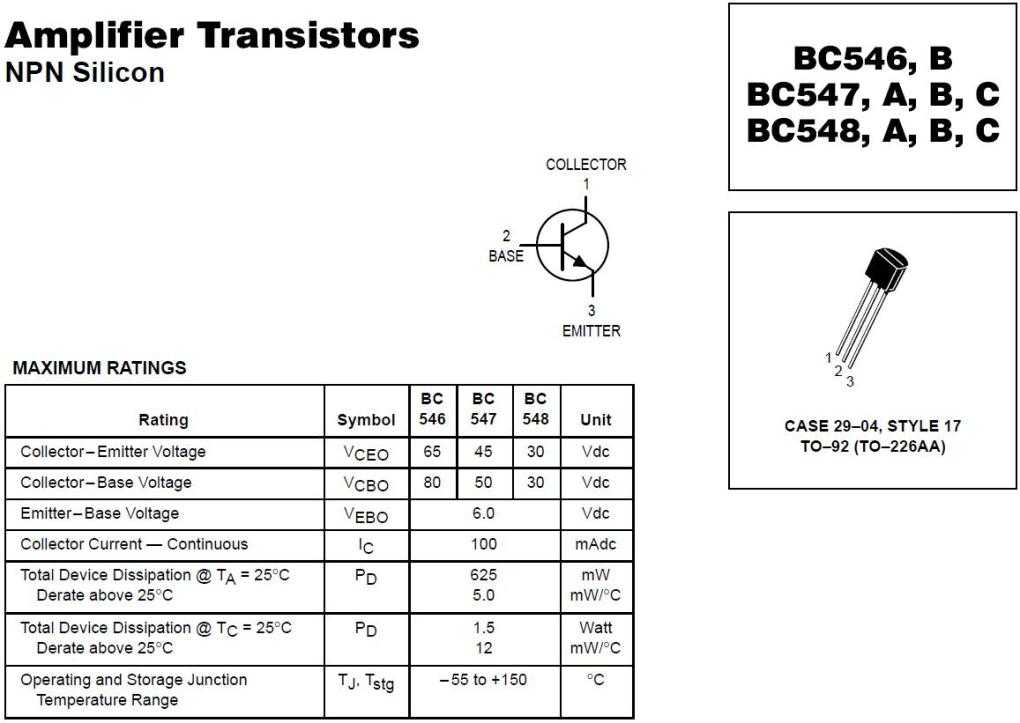

Биполярный транзистор BC547 — описание производителя. Основные параметры. Даташиты

Далее приведены основные характеристики транзистора от производителя:

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.5 W
• Максимально допустимое напряжение коллектор-база (Ucb): 50 V
• Максимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
• Максимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Максимальный постоянный ток коллектора (Ic): 0. 1 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 300 MHz
• Ёмкость коллекторного перехода (Cc): 6 pf
• Статический коэффициент передачи тока (hfe): 110
• Корпус транзистора: TO92

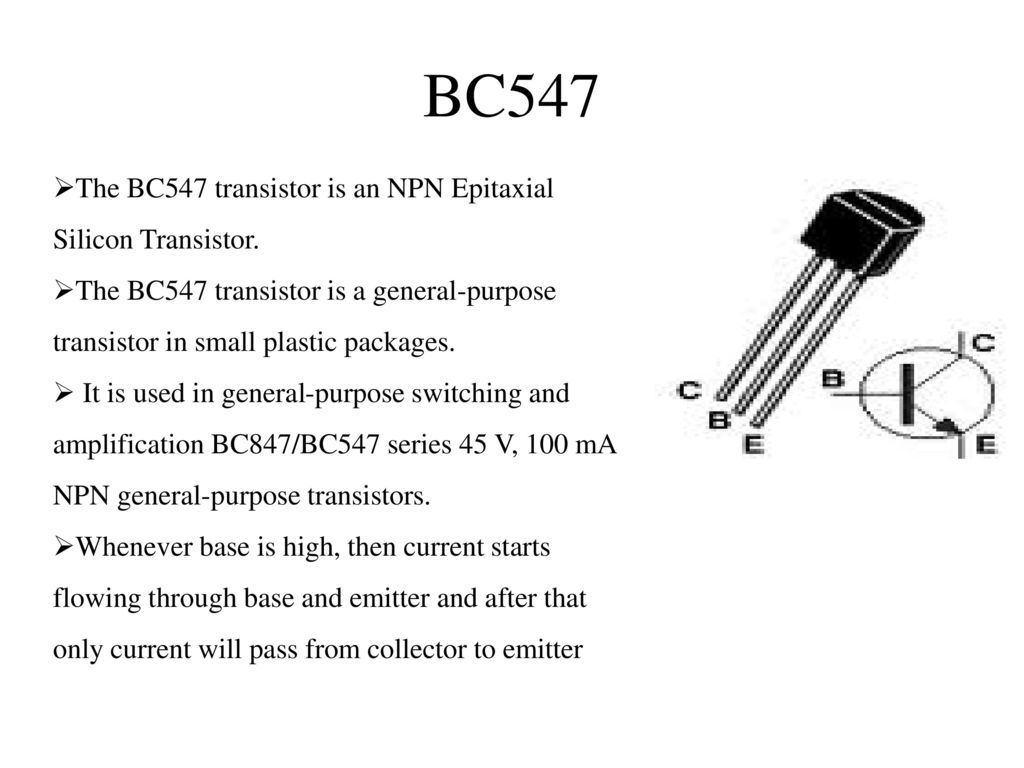

Схема и цоколевка транзистора BC547

Обозначение контактов:

1. Международное: C — коллектор, В — база, E — эмиттер.
2. Российское: К — коллектор, Б — база, Э — эмиттер.

Транзистор BC547: все, что вам нужно знать

Если вы производитель, вам нравится DIY и электроника, наверняка вам когда-нибудь приходилось использовать BC547 транзистор. Это биполярный переходной транзистор, который был первоначально разработан Philips и Mullard в период с 1963 по 1966 год. Первоначально он был назван по номенклатуре BC108 и имел металлический корпус типа TO-18 (корпус Transistor Outline – тип корпуса 18). Этот корпус был значительно дороже пластикового эквивалента ТО-92, но теплоотвод у первого был лучше.

Позже он будет иметь новую пластиковую оболочку и переименован в код BC148. И он превратился из BC108, BC238, в то, что мы теперь знаем как BC548 с инкапсуляцией дешевле типа ТО-92,

и отсюда появились такие варианты, как BC547. Различия между сериями в основном были инкапсулированы, а внутри остались одинаковые. Кроме того, для его аббревиатуры BC Он показывает, что это кремниевый транзистор (B) для низкой частоты (C).

Есть и другие обозначения, такие как BF, но в этом случае он используется для идентификации транзисторов, используемых для ВЧ (радиочастоты), то есть тех, которые обеспечивают хороший коэффициент усиления на очень высоких частотах.

Индекс

• 1 Обзор семейства BC5xx:
• 2 Особенности BC547:
  • 2.1 Прирост:
  • 2.2 Частотный отклик:
  • 2.3 Эквивалентности и дополнения:

Обзор семейства BC5xx:

BC547 принадлежит к семейству транзисторов с аналогичными характеристиками, что и BC546, BC548, BC549 и BC550.

Все они имеют тип биполярного или биполярного перехода (BJT для Bipolar Junction Transistor). То есть они не являются полевыми транзисторами, такими как полевые транзисторы, фототранзисторы с управлением светом и т. Д. Эти типы биполярных транзисторов изготовлены из таких материалов, как германий, кремний или арсенид галлия.

Название биполярных происходит от того факта, что они образуют 2 PN перехода, поскольку транзисторы имеют три полупроводниковых слоя, расположенных двумя возможными способами: NPN и PNP. В случае BC547 мы уже говорили, что это NPN. То есть полупроводник, легированный элементом периодической таблицы, который позволяет ему иметь избыток носителей заряда (электронов) для N частей, и полупроводник, легированный элементом с меньшим количеством валентных электронов, дающий начало полупроводнику P-типа. с избытком в этом случае положительных носителей заряда (дырок).

Шанзон 100 ШТ. BC547B. ..

Нет оценок

Тем не менее, если мы сосредоточимся на семье, различия между всеми участниками это довольно мягко. Инкапсуляция у всех одинаковая, SOT54 или TO-92. Но каждый из них оптимизирован для определенного типа задач:

• BC546: на высокое напряжение (до 65В).
• BC547: также для высокого напряжения (45 В)
• BC548: для нормальных напряжений до 30в.
• BC549: аналогичен BC548, но с низким уровнем шума для более ответственных приложений или чувствителен к электронному шуму. Например, аудиосистемы Hi-Fi.
• BC550: аналогичен первым двум, то есть для высокого напряжения (45 В), но был улучшен для обеспечения низкого уровня шума.

Все они имеют три контакта, что логично в транзисторах. Чтобы идентифицировать их, мы должны смотреть на него со скошенной или плоской поверхности оболочки, то есть оставляя закругленную грань для другой стороны. Таким образом, слева направо контакты: коллектор – база – эмиттер.

• Colector: это металлический стержень или стержень, контактирующий с областью, менее легированной, чем эмиттер. В данном случае это зона N.
• Система исчисления: это штифт или металлический контакт, подключенный к средней зоне, который должен быть очень тонким. В данном случае это зона P.
• передатчик: контакт, подключенный к другому концу (в данном случае зона N), который должен быть высоколегированной областью, чтобы обеспечить наибольшее количество носителей тока.

Как только это станет известно, мы лучше поймем, как работает транзистор BC. В конкретном случае BC5xx выходные токи до 100 мА. То есть это будет максимальная интенсивность, которая может течь между коллектором и эмиттером, управляемая базой, как если бы это был переключатель. В случае максимально допустимых напряжений, это зависит от модели, как мы видели.

Помните, что максимальная сила тока 100 мА предназначена только для постоянный ток, поскольку для переменного тока с точечными кратковременными пиками он может достигать 200 мА без разрушения транзистора. Однако некоторые производители, такие как мифический и исторический Fairchild, даже построили модели BC547, которые могут достигать 500 мА, даже если это нестандартно. Так что, возможно, вы можете найти спецификации BC547 с напряжениями, несколько отличными от указанных здесь …

Особенности BC547:

Узнав о некоторых общих чертах с членами семьи, давайте сосредоточимся на некоторых величинах и особенности BC547.

Прирост:

La текущий прирост, когда мы говорим об общей базе, это примерно коэффициент усиления по току от эмиттера до коллектора в прямой активной области, всегда меньше 1. В случае BC548, как и его братьев по семейству, они имеют очень хороший коэффициент усиления. между 110 и 800 hFE для постоянного тока. Обычно это указывается с дополнительной буквой в конце номенклатуры, которая указывает диапазон усиления с учетом допуска устройства. Если такой буквы нет, то это может быть любая буква в указанном мною диапазоне. Например:

• BC547: между 110-800hFE.
• БК547А: между 110-220hFE.
• BC547B: между 200-450hFE.
• BC547C: между 450-800hFE.

То есть производитель рассчитывает, что она будет между этими диапазонами, но неизвестно, какова именно реальная прибыль, поэтому мы должны поставить себя в худший случай когда мы проектируем схему. Таким образом, гарантируется, что схема работает, даже если коэффициент усиления является минимумом диапазона, а также гарантируется, что схема будет продолжать работать, если мы заменим упомянутый транзистор. Представьте, что вы разработали схему так, чтобы она работала с минимум 200hFE, и у вас есть BC547B, но вы решили заменить его на BC547A или BC547, он может не достичь этой скорости и не будет работать . .. С другой стороны стороны, если вы сделаете так, чтобы он работал со 110, то либо у вас сработает.

Частотный отклик:

Шанзон 100 ШТ. BC547B…

Нет оценок

La частотный отклик это очень важно для усилителей. Амплитудно-частотная характеристика транзистора будет зависеть от того, сможет ли он работать с той или иной частотой. Это что-то напомнит вам, если вы изучали такие темы, как частотные фильтры высоких и низких частот, верно? В случае с семейством, представленным здесь, и, следовательно, с BC547, они имеют хорошую частотную характеристику и могут работать на частотах между 150 и 300 МГц.

Обычно в радиокомпоненты Полная информация о транзисторе предоставлена ​​производителями, включая график частотной характеристики. Эти документы можно загрузить в формате PDF с официальных сайтов производителей устройств, и там вы найдете значения. Вы увидите частотную характеристику с инициалами fT.

Эти максимальные частоты гарантируют, что транзистор усилить хотя бы 1, поскольку чем выше частота, тем меньше усиление транзистора за счет емкостной его части. Выше этих приемлемых частот транзистор может иметь очень небольшое усиление или не иметь его вообще, поэтому он не выполняет компенсацию.

Эквивалентности и дополнения:

Вы можете оказаться перед дилеммой: используйте другой тип транзистора или дополняет BC547 в цепи. Вот почему мы собираемся показать некоторые эквиваленты или антагонисты.

• Эквиваленты:
  • Аналогичный: эквивалентный транзистор для монтажа на монтажной плате будет 2N2222 или PN2222, которому мы посвятим отдельную статью. Но будьте осторожны! В случае мифического 2N2222 контакты эмиттера и коллектора поменяны местами. То есть это будет эмиттер-база-коллектор, а не коллектор-база-эмиттер. Следовательно, вы должны сварить его или повернуть на 180 ° относительно того, как у вас был BC547.
  • SMDЕсли вам нужен аналог BC547 для поверхностного монтажа для печатных схем или печатных плат меньшего размера, то вам нужен BC487, инкапсулированный под SOT23. Это позволило бы избежать пластины с отверстиями для монтажа и пайки. Кстати, если вы ищете эквивалентные биполярные транзисторы для других членов семейства, вы можете проверить BC846, BC848, BC849 и BC850. То есть замените BC4xx на эквивалентный BC8xx.
• Дополнительный: Другая ситуация, которая может возникнуть, заключается в том, что вам нужно обратное, то есть PNP вместо NPN. В этом случае правильным будет BC557. Чтобы найти дополнительные предметы для остальных членов семьи, вы можете использовать BC5xx, например: BC556, BC558, BC559 и BC560.

Надеюсь, этот пост помог вам и следующий будет PN2222.

BC547: Транзисторы и коллекторы NPN, эмиттеры и базовые значения

Рекомендуемые варианты BC547 в поисковой системе Ultra Librarian.

BC547 является одним из компонентов линейки кремниевых транзисторов NTN, поставляемых ON Semiconductor. Все транзисторы линейки BC5xx очень похожи, но имеют немного разные технические характеристики. BC547, согласно техническому описанию, имеет 8 модификаций. Каждый из этих вариантов оптимизирован для различных уровней напряжения и шума, хотя они имеют ту же базовую физическую структуру, что и другие компоненты линейки BC5xx. Основное различие между компонентами линейки BC5xx заключается в их различных допусках для напряжений базы, коллектора и эмиттера.

Техническое описание BC547

Техническое описание BC547 необычно, поскольку вместо описания отдельного компонента в нем описывается большая группа связанных компонентов, включая BC547. От BC546 до BC550 в техническом описании основное внимание уделяется сходству между этими компонентами. Тем не менее, это также обращает внимание читателя на некоторые важные различия. Спецификация действительна для всех членов линейки BC5xx, если только в ней явно не упоминаются важные отличия. Кроме того, это техническое описание необычно по сравнению с большинством других, поскольку оно не содержит такого же уровня технической детализации, как многие другие технические описания. Спецификация состоит всего из 8 страниц; большинство спецификаций обычно составляют не менее сотни страниц.

Сходства в линейке BC5xx

Все члены линейки BC5xx, включая BC547, представляют собой кремниевые транзисторы NTN. Они выглядят как вытянутая медуза с тремя зубцами для проведения тока и основанием для координации тока, протекающего через зубцы. В зависимости от варианта линии BC5xx эти штыри могут быть изогнутыми или прямыми. BC547B, особенно распространенный компонент, имеет прямые штыри. Зубцы пересекают основание близко к его верхней поверхности, а не центрируют основание по вертикали. Все варианты транзисторов примерно одинакового размера: 5 мм в ширину и 20 мм в длину, но некоторые могут быть немного меньше или больше.

BC547, как и другие представители этой линейки, может работать в широком диапазоне температур, от -65 до 150 градусов Цельсия. Он может быть включен в различные проекты общего назначения в качестве усилителя или переключателя. Принуждение транзисторов к работе в среде с температурой выше 150 градусов по Цельсию может привести к их быстрому выходу из строя. Они рассчитаны на ток 100 мА в основании коллектора и могут рассеивать мощность 500 мВт. Разработчикам не следует чрезмерно нагружать компоненты линейки BC5xx — хотя они имеют хорошие оценки, лучше всего они работают при более низких уровнях нагрузки.

Физические размеры из таблицы данных BC547.

Различия в линейке BC5xx

BC547 — это, в общем, вариант транзистора, который уравновешивает минимальную и максимальную емкости линейки BC5xx. Он рассчитан на 50 вольт напряжения базы коллектора, что равно BC550, меньше, чем BC546, и больше, чем BC548 и BC549, оба из которых имеют наименьший допуск по напряжению. Эта тенденция среди линейных компонентов BC5xx также верна для напряжения коллектор-эмиттер. BC546 может работать с самым высоким напряжением, в то время как BC548 и BC549может выдержать меньше всего. BC547 и BC550 находятся посередине. Однако эта тенденция меняется с изменением напряжения базы эмиттера — и BC546, и BC547 могут выдерживать большее напряжение, чем другие компоненты линейки BC5xx.

Линейка BC5xx имеет три различные классификации тока: A, B и C. Классификация A может выдерживать наименьший ток, а классификация C — наибольший. Оба BC546 и BC547 имеют варианты, способные работать со всеми тремя классами тока, в то время как другие члены линейки BC5xx используются специально для более высоких токовых нагрузок (но не обязательно более высоких напряжений).

BC547B.

Ultra Librarian предлагает несколько вариантов BC547 для дизайнеров, а также широкий выбор из линейки BC5xx, чтобы предоставить инженерам беспрецедентную гибкость проектирования. Работа с Ultra Librarian устраняет необходимость в догадках при подготовке к следующему великолепному устройству и помогает вашим идеям добиться успеха. Зарегистрируйтесь сегодня бесплатно.



Транзистор BC547 – схема выводов, технические характеристики, техпаспорт » ElectroDuino

26 июня 2020 г. 6 мая 2022 г. admin 1 комментарий 47 транзистор рабочий, bc547b, распиновка

Привет друзья! С возвращением в ЭлектроДуино. Этот блог основан на транзисторе BC547 — схема выводов, технические характеристики и принцип работы . Здесь мы обсудим введение в транзистор BC547, схему выводов, принцип работы, особенности, эквивалентный транзистор и его применение.

Содержание

Введение

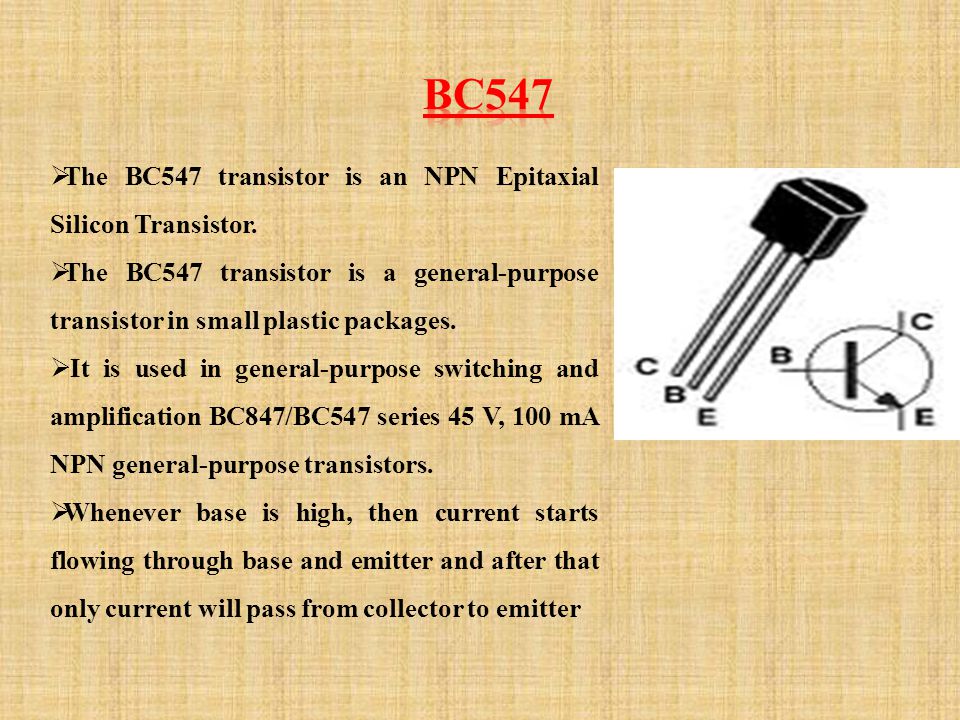

BC547 представляет собой биполярный транзистор NPN (BJT). Он состоит из трех выводов: эмиттера (Е), коллектора (С) и базы (В). Если на базовую клемму этого транзистора подается небольшой ток, он может управлять большим током на клеммах коллектора и эмиттера. Этот транзистор обычно используется для усиления тока, а также для переключения. Максимальный ток усиления транзистора BC547 составляет 800А.

Конфигурация выводов транзистора BC547 Схема выводов транзистора/распиновка и обозначение 90 069

Поток тока будет проходить через клемму коллектора.

№ контакта	Название контакта	Символ	Рабочий
1	Коллектор	C
2	Основание	B 9007 4	Этот контакт управляет смещением транзистора.
3	Излучатель	E 90 074	Ток подается через клемму эмиттера.

Рабочие состояния транзистора BC547

Этот транзистор имеет два рабочих состояния: одно Прямое смещение , а другое Обратное смещение .

BC547 — NPN-транзистор. Итак, когда мы подадим положительное напряжение на вывод базы этого транзистора, он начнет работать как Forward Bias . В режиме прямого смещения этот транзистор пропускает ток через коллектор и эмиттер.

Когда мы не будем подавать напряжение (или подавать отрицательное напряжение) на вывод базы этого транзистора, тогда он начинает работать как Обратное смещение . В режиме обратного смещения этот транзистор не пропускает ток через коллектор и эмиттер.

Работа транзистора BC547

Когда входное напряжение подается на клемму базы, некоторая часть тока начинает течь от клеммы базы к клемме эмиттера и управляет током на клемме коллектора. Напряжение между клеммой базы и клеммой эмиттера (VBE) отрицательно на клемме эмиттера и положительно на клемме базы для конструкции NPN. Напряжение между коллектором и базой (VCB) отрицательно на базе и положительно на клемме коллектора, а напряжение между коллектором и эмиттером (VCE) отрицательно на эмиттере и положительно на клемме коллектора.

BC547 Напряжение транзистора Полярность клемм

BC547 Транзистор как переключатель

Здесь мы объясним, как транзистор BC547 работает как переключатель, используя приведенную ниже принципиальную схему. Транзистор работает в области насыщения и отсечки, когда мы будем использовать его в качестве переключателя. Максимальный ток смещения этого транзистора должен составлять 5 мА. Если мы применим более 5 мА, это повредит транзистор. Поэтому всегда нам нужно подключать резистор последовательно с базовым выводом. Это значение резистора ( R _B ) можно рассчитать по приведенным ниже формулам.

R _B = V _BE  / I _B

Когда переключатель находится в разомкнутом состоянии, напряжение не подается на базовую клемму. Теперь транзистор находится в состоянии обратного смещения, поэтому ток не протекает через коллектор и эмиттер. В этом состоянии светодиод выключен.

BC547 Транзистор как схема переключателя Светодиод ВЫКЛ.

Когда мы нажимаем переключатель, он находится в замкнутом состоянии, поэтому напряжение подается на базовую клемму. Теперь транзистор находится в состоянии прямого смещения, поэтому ток начинает течь через коллектор и эмиттер. В этом состоянии загорится светодиод.

Таким образом ток течет по цепи:   Источник питания → Резистор → Светодиод → Коллектор-эмиттер → Земля Active Region, когда мы будем использовать его в качестве усилителя. Этот транзистор может усиливать мощность, напряжение и ток в различных конфигурациях.

В схемах усилителя используются различные конфигурации, некоторые из них

• Усилитель с общим эмиттером
• Усилитель с общим коллектором
• Усилитель с общей базой

Наиболее популярной и часто используемой конфигурацией является усилитель с общим эмиттером. Мы можем рассчитать усиление постоянного тока, используя приведенные ниже формулы, при использовании транзистора в качестве усилителя.
