Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U¹_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии
ТТЛ серия		Параметр			Нагрузка
Российские	Зарубежные	P_пот. мВт.	t_зд.р. нс	Э_пот.пДж.	C_н. пФ.	R_н. кОм.
К155 КМ155	74	10	9	90	15	0,4
К134	74L	1	33	33	50	4
К131	74H	22	6	132	25	0,28
К555	74LS	2	9,5	19	15	2
К531	74S	19	3	57	15	0,28
К1533	74ALS	1,2	4	4,8	15	2
К1531	74F	4	3	12	15	0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемый выход	Число входов-нагрузок из серий
Нагружаемый выход	К555 (74LS)	К155 (74)	К531 (74S)
К155, КM155, (74)	40	10	8
К155, КM155, (74), буферная	60	30	24
К555 (74LS)	20	5	4
К555 (74LS), буферная	60	15	12
К531 (74S)	50	12	10
К531 (74S), буферная	150	37	30

Выходы однокристальных, т.

е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I^o_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ
Параметр	Условия измерения	К155			К555			К531			К1531
Параметр	Условия измерения	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Макс.
U¹_вх, В схема	U¹_вх или U⁰_вх Присутствуют на всех входах	2			2			2			2
U⁰_вх, В схема	U¹_вх или U⁰_вх Присутствуют на всех входах			0,8			0,8			0,8
U⁰_вых, В схема	U_и.п.= 4,5 В			0,4		0,35	0,5			0,5		0,5
U⁰_вых, В схема	U_и.п.= 4,5 В	I⁰_вых= 16 мА			I⁰_вых= 8 мА			I⁰_вых= 20 мА
U¹_вых, В схема	U_{и. п.}= 4,5 В	2,4	3,5		2,7	3,4		2,7	3,4			2,7
U¹_вых, В схема	U_{и. п.}= 4,5 В	I¹_вых= -0,8 мА			I¹_вых= -0,4 мА			I¹_вых= -1 мА
I¹_вых, мкА с ОК схема	U¹_и.п.= 4,5 В, U¹_вых=5,5 В			250			100			250
I¹_вых, мкА Состояние Z схема	U¹_и.п.= 5,5 В, U¹_вых= 2,4 В на входе разрешения Е1 U_вх= 2 В			40			20			50
I⁰_вых, мкА Состояние Z схема	U¹_{и. п.}= 5,5 В, U_вых= 0,4 В, U_вх= 2 В			-40			-20			-50
I¹_вх, мкА схема	U¹_и.п.= 5,5 В, U¹_вх= 2,7 В			40			20			50		20
I¹_{вх, max}, мА	U¹_и.п.= 5,5 В, U¹_вх= 10 В			1			0,1			1		0,1
I⁰_вх, мА схема	U¹_и.п.= 5,5 В, U⁰_вх= 0,4 В			-1,6			-0,4			-2,0		-0,6
I_{к. з.}, мА	U¹_и.п.= 5,5 В, U⁰_вых= 0 В	-18		-55			-100			-100	-60	-150

Транзисторы BC546, BC547, BC548, BC549, BC550

Транзисторы BC546 – BC550 – кремниевые, высокочастотные усилительные общего назначения, структуры – n-p-n.
Корпус пластиковый TO-92B. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) – 500 мВт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером – 300 МГц;

Максимальное напряжение коллектор – эмиттер – У транзисторов BC546 65в.
У транзисторов BC547, BC550 45в.
У транзисторов BC548, BC549 30в.

Максимальное напряжение коллектор – база – У транзисторов BC546 80в.
У транзисторов BC547, BC550 50в.
У транзисторов BC548, BC549 30в.

Максимальное напряжение эмиттер – база – У транзисторов BC546, BC547 6в.
У транзисторов BC548, BC549, BC550 5в.

Коэффициент передачи тока:
У транзисторов BC546A, BC547A, BC548A, BC549A, BC550A – от

110 до 220.
У транзисторов BC546B, BC547B, BC548B, BC549B, BC550B – от 200 до 450.
У транзисторов BC546C, BC547C, BC548C, BC549C, BC550C – от 420 до 800.

Максимальный постоянный ток коллектора – 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА – не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА – 0,9в.

Использованы материалы с Popular Transistors.BC547.

Транзисторы BC546, BC547, BC548, BC549, BC550 в западном мире столь же популярны, как были популярны в Советском Союзе в свое время – КТ315.

Сравнивать напрямую эти транзисторы было бы совершенно некорректно, более поздняя западная разработка конечно, намного совершенней.

BC547, BC548 иногда(в малосигнальных каскадах УЗЧ) можно заменить КТ3102А, Б, Г( и почти всегда – наоборот).
BC549 меняется на КТ3102Д, Е.
Нужно учитывать что КТ3102 имеют более низкую мощность рассеиваемую коллектором и уступают по предельной частоте передачи тока.

BC546, BC547, BC548, BC549, BC550 встречаются в самых различных схемах.
Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах.
Пример – популярная схема переговорного устройства(уоки – токи) на 27мГц.

Схема состоит из двух компонентов – LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом.
Режимы прием – передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 – VT5) и два комплементарных BC557(VT3 – VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450).
Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 – его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 – C11 слюдяные, C12 – C13 – оксидные(электролитические), любого типа.
Катушка генератора L1 – 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника).
Катушка L2 – 1,5 витка на том же каркасе, тем же проводом.
Антенной служит безкаркасная катушка – пружина диаметром 0,5 см содержащая 160 – 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

На главную страницу

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

Распиновка транзистора

BC548, эквивалент, работа в качестве усилителя/переключателя и техническое описание

16 марта 2018 – 0 комментариев

BC548 – NPN транзистор

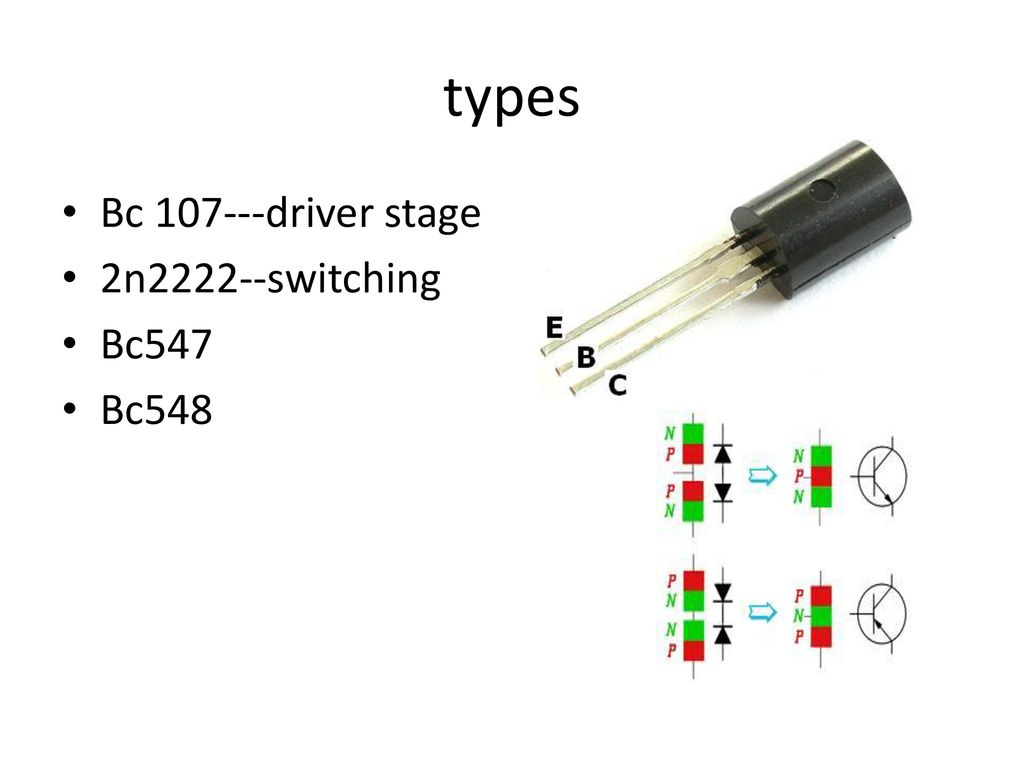

Распиновка транзистора BC548

Конфигурация контактов BC548

Номер контакта	Имя контакта	Описание
1	Коллектор	Ток протекает через коллектор
2	Базовый	Управляет смещением транзистора
3	Излучатель	Утечка тока через эмиттер

Характеристики транзистора BC548

Биполярный транзистор NPN
Коэффициент усиления по постоянному току (hFE) не более 800
Непрерывный ток коллектора (IC) составляет 500 мА
Базовое напряжение эмиттера (VBE) равно 5 В
Базовый ток (IB) составляет максимум 5 мА
Доступен в пакете To-92

Примечание. Полную техническую информацию можно найти в техническом описании транзистора BC548 в конце этой страницы.

Альтернатив для BC548

BC547

BC548 Эквивалентные транзисторы

BC549, BC636, BC639, 2N2222222222222222. 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2, 2, 2, 222222222, 2N, 2, 2, 2222222222, 2N, 2N, 2N, 2, 2, 2922, 222222, 2222222, 2, 29222222, 2, 29222222,

., 2N3055, 2N3904, 2N3906, 2SC5200

Краткое описание BC548

быть закрытым (смещенным вперед), когда сигнал подается на базовый контакт. BC548 имеет значение усиления от 110 до 800 , это значение определяет мощность усиления транзистора. Максимальный ток, который может протекать через вывод коллектора, составляет 500 мА, поэтому мы не можем подключать нагрузки, потребляющие более 500 мА, с помощью этого транзистора. Чтобы сместить транзистор, мы должны подать ток на базовый вывод, этот ток (I _B ) должен быть ограничен 5 мА.

Когда этот транзистор полностью смещен, он может пропускать максимум 500 мА через коллектор и эмиттер. Этот этап называется областью насыщения, и типичное напряжение, допустимое между коллектором-эмиттером (V _CE) или базой-эмиттером (V _BE), может составлять 200 и 900 мВ соответственно. Когда ток базы удаляется, транзистор полностью закрывается, этот этап называется областью отсечки, а напряжение базы-эмиттера может составлять около 660 мВ.

BC548 в качестве переключателя

Когда транзистор используется в качестве переключателя , он работает в области насыщения и отсечки, как описано выше. Как обсуждалось, транзистор будет действовать как открытый ключ во время прямого смещения и как закрытый переключатель во время обратного смещения, это смещение может быть достигнуто путем подачи требуемой величины тока на базовый вывод. Как уже упоминалось, ток смещения должен быть не более 5 мА. Все, что превышает 5 мА, убьет транзистор; следовательно, последовательно с базовым выводом всегда добавляется резистор для ограничения тока. Номинал этого резистора (R _B ) можно рассчитать по приведенной ниже формуле.
R _B = V _BE / I _B
Где значение V _BE должно быть 5 В для BC548 и тока базы (I _B зависит от тока коллектора (I _{C _{) Значение I _B не должно превышать 5 мА}}

BC547 в качестве усилителя
Транзисторы A действуют как усилитель при работе в активной области.Он может усиливать мощность, напряжение и ток при различных конфигурациях.
Некоторые из конфигураций, используемых в схемах усилителя:
Усилитель с общим эмиттером
Усилитель с общим коллектором
Усилитель с общей базой

Из вышеперечисленных типов тип общего эмиттера является популярной и наиболее часто используемой конфигурацией. При использовании в качестве усилителя усиление по постоянному току транзистора можно рассчитать по приведенным ниже формулам
. Коэффициент усиления постоянного тока = ток коллектора (I _C ) / Базовый ток (I _B )

Приложения
Модули драйверов, такие как драйвер реле, драйвер светодиодов и т. д.
Усилительные модули, такие как аудиоусилители, усилители сигналов и т. д.
Пара Дарлингтона

2D-модель и размеры
Если вы проектируете печатную плату или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.

Теги
Транзистор NPN
Транзистор

Транзистор
BC548: техническое описание, эквивалент, схема выводов [FAQ]
BC548 — это транзистор с биполярным переходом NPN.
BC548 – еще один широко используемый транзистор общего назначения, который можно легко найти в авторитетном магазине электронных компонентов, этот транзистор также имеет множество хороших характеристик, благодаря которым его можно использовать в их электронной схеме, он может работать с максимальным током 500 мА, что достаточно для управления многими другими компонентами, такими как ICS, другие транзисторы, части схемы, реле, светодиоды и т. д. Макс. коллектор рассеивания устройства составляет 625 мВт, что является еще одной хорошей характеристикой для использования в качестве небольшого усилителя.
В этом блоге вы найдете базовый обзор транзистора BC548, включая описание его выводов, характеристики, характеристики, альтернативные продукты и т. д., чтобы помочь вам быстро понять, что такое BC548 .
Мы будем рады узнать, что этот блог может быть полезен для людей, которые любят электронные компоненты.

Каталог
BC548 Pinout
BC548 Advantage
BC548 Features and Specifications
BC548 Application
BC548 as Amplifier
BC548 как переключатель
BC548 Замена и эквивалент
BC548 Дополнительные пары
BC548 Equivalent Transistors
How to Safely Long Run BC548 in Circuit
Where to Use BC548
Component Datasheet
FAQ
Распиновка BC548
BC548 поставляется в стандартном ТО-92 3-контактном корпусе . При назначении транзисторных элементов (b, c, e) выводам, т. е. «распиновке», используется то же соглашение, которое используется некоторыми, но не всеми, другими ТО-92 приборы. На верхнем правом изображении слева направо распиновка выглядит следующим образом:
вывод 1 (левый на схеме) — коллектор,
свинец 2 – основание,
вывод 3 является эмиттером.
Иногда средний штырек поставляется согнутым в форме треугольника выводов (как в транзисторах в корпусе ТО-18 и, например, ZTX108-L), чтобы более точно соответствовать распиновке BC108.

Номер контакта
Название контакта
Описание
1
Коллектор
Поток тока будет проходить через клемму коллектора. Он помят буквой «C»
.
2
Базовый
Этот вывод управляет смещением транзистора. Обозначается буквой «В»
3
Излучатель
Ток поступает через клемму эмиттера Обозначается буквой «Е»

BC548 Преимущество
BC548 Транзистор NPN
BC548 представляет собой транзистор NPN , поэтому коллектор и эмиттер остаются открытыми (смещены в обратном направлении), когда базовый вывод удерживается на земле, и закрываются (смещены в прямом направлении), когда сигнал подведен к базовому штифту. BC548 имеет коэффициент усиления от 110 до 800, это значение определяет усиление транзистора. Максимальный ток, который может протекать через вывод коллектора, составляет 500 мА, поэтому мы не можем подключать нагрузки, потребляющие более 500 мА, с помощью этого транзистора. Чтобы сместить транзистор, мы должны подать ток на вывод базы, этот ток (IB) должен быть ограничен до 5 мА.
Когда этот транзистор полностью смещен, он может пропускать максимум 500 мА через коллектор и эмиттер. Этот этап называется областью насыщения, и типичное напряжение, допустимое на коллектор-эмиттер (VCE) или база-эмиттер (VBE), может составлять 200 и 900 мВ соответственно. Когда ток базы удаляется, транзистор полностью закрывается, этот этап называется областью отсечки, а напряжение базы-эмиттера может составлять около 660 мВ.
BC548 Характеристики и характеристики
Тип корпуса: TO-92
Тип транзистора: NPN
Максимальный ток коллектора (IC): 500 мА (непрерывный)
Максимальное напряжение коллектор-эмиттер (VCE): 30 В 30 В
Максимальное напряжение эмиттер-база (VEBO): 5 В
Максимальное рассеивание коллектора (Pc): 625 мВт
Максимальная частота перехода (fT): 150 МГц
Минимальное и максимальное усиление постоянного тока (hFE): 110–800
Максимальная температура хранения и эксплуатации должна быть: от -55 до +150 градусов по Цельсию
Номер детали BC548 присваивается Pro Electron, что позволяет многим производителям предлагать электрически и физически взаимозаменяемые детали под одной идентификацией. Устройства, зарегистрированные под этим номером Pro Electron, должны иметь следующие минимальные рабочие характеристики:
Напряжение пробоя, коллектор-эмиттер при разомкнутой цепи базы VCEO = 30 В (см. ниже)
Номинальный постоянный ток коллектора IC = 100 мА (когда-то у Fairchild BC548 был более высокий номинал)
Номинальная общая рассеиваемая мощность Ptotal = 500 мВт (некоторые производители могут указывать 625 мВт — см. ниже)
Частота перехода (произведение усиления на ширину полосы) ft = минимум 150 МГц (обычно 300 МГц)
Приложение BC548
Цепи датчиков
Аудио предусилители
Каскады усилителя звука
Коммутация нагрузки до 500 мА
Пары Дарлингтона
BC548 в качестве усилителя
A Транзисторы действуют как усилитель при работе в активной области. Он может усиливать мощность, напряжение и ток в различных конфигурациях.
Некоторые конфигурации, используемые в схемах усилителя:
Усилитель с общим эмиттером
Усилитель с общим коллектором
Усилитель с общей базой
Из вышеперечисленных типов тип общего эмиттера является популярной и наиболее часто используемой конфигурацией. При использовании в качестве усилителя усиление по постоянному току транзистора можно рассчитать по приведенным ниже формулам 9.0003
Коэффициент усиления по постоянному току = ток коллектора (IC) / ток базы (IB)
BC548 в качестве переключателя
Область, отвечающая за работу транзистора в качестве переключателя, — это область насыщения и область отсечки. Когда мы подаем достаточно большой ток на базу транзистора, он создает путь для тока коллектора, который проходит через базу к эмиттеру.
Чтобы использовать транзистор в качестве переключателя, его необходимо перевести в область насыщения с достаточным базовым током. А транзистор работает как замкнутый ключ в области насыщения.
Транзистор как закрытый ключ
Как только положительный сигнал (в виде напряжения и тока) снимается с базы транзистора, поток электрического тока между коллектором и эмиттером становится равным нулю. И транзистор ведет себя как разомкнутый ключ под зоной отсечки.
Транзистор как разомкнутый ключ
Это просто означает, что если мы подадим сигнал (напряжение/ток) на коллектор и эмиттер, но не на базу, транзистор не будет работать. Но небольшого сигнала на базе достаточно, чтобы он заработал.
BC548 Замена и эквивалент
BC547, BC549 , 2N2222, 2N3904, BC550 (конфигурация PIN -конфигурации может отличаться от BC548, Конфигурация Check PIN -штифт перед использованием или заменой в цепь)
903 90 360 360.
PNP-аналогами BC546 – BC550 являются BC556–BC560 соответственно, т. е. номера типов на десять выше.
BC558
BC558 является PNP-версией BC548 и имеет версии с более высоким напряжением: BC556 и BC557, а также версии с низким уровнем шума: BC559.и BC560.
BC548 Эквивалентные транзисторы
BC549, BC636, BC639, 2N2222 TO-92 . 2N2222 TO-18, 2N2369, 2N3055, 2N3904, 2N3906, 2SC5200
Как безопасно и долго запускать BC548 в цепи
описано ниже. Не управляйте транзистором выше 30 В, всегда следите за тем, чтобы его выводы располагались прямо в цепи, не обеспечьте нагрузку более 500 мА и всегда используйте подходящий резистор на базе транзистора, чтобы обеспечить требуемый ток. Не используйте и не храните устройство при температуре выше +150°С и ниже -55°С.
Где использовать BC548

Транзистор BC548 можно использовать во многих приложениях общего назначения; вы можете использовать его для замены других транзисторов общего назначения 2N3904, BC547 и т. д., как описано выше. Часть из них может быть использована в качестве переключателя для управления нагрузкой до 500 мА. Ток коллектора 500 мА является довольно хорошей характеристикой для такого размера и типа транзистора, поэтому вы можете одновременно управлять широким спектром нагрузок в электронной схеме. Кроме того, этот транзистор также имеет очень хороший коэффициент усиления по постоянному току и 9Характеристики рассеяния коллектора 0025 делают его идеальным для использования в каскадах усиления и предварительного усиления электронной схемы.

Технический паспорт компонента

BC548 Технический паспорт

Часто задаваемые вопросы

Что такое транзистор BC548?

BC548 представляет собой NPN-транзистор , поэтому коллектор и эмиттер остаются открытыми (смещены в обратном направлении), когда вывод базы удерживается на земле, и закрываются (смещены в прямом направлении), когда на базовый вывод подается сигнал. BC548 имеет коэффициент усиления от 110 до 800, это значение определяет мощность усиления транзистора.

Для чего нужен транзистор BC548?

BC458 — это NPN-транзистор общего назначения , используемый во многих электронных проектах и устройствах. Транзистор BC548 используется для усиления и переключения в электрических цепях. Как и любой другой NPN-транзистор, он состоит из трех выводов: коллектора, базы и эмиттера.

Как работает транзистор в качестве переключателя?

Превращая небольшой входной ток в большой выходной, транзистор действует как усилитель. Но в то же время он действует как переключатель. Когда ток к базе отсутствует, между коллектором и эмиттером протекает небольшой ток или он вообще отсутствует. … Таким образом, ток базы включает и выключает весь транзистор.

В чем разница между BC547 и BC548?

Эта группа NPN-транзисторов имеет много общих характеристик и характеристик, но различается номинальным напряжением: BC546 и BC547 в основном такие же, как BC548, но выбраны с более высоким напряжением пробоя, в то время как BC549 представляет собой версию с низким уровнем шума и BC550 обладает высоким напряжением и низким уровнем шума.

Номер контакта	Название контакта	Описание
1	Коллектор	Поток тока будет проходить через клемму коллектора. Он помят буквой «C» .
2	Базовый	Этот вывод управляет смещением транзистора. Обозначается буквой «В»
3	Излучатель	Ток поступает через клемму эмиттера Обозначается буквой «Е»

Bc548: BC548 транзистор характеристики, аналоги, datasheet, параметры, цоколевка, маркировка

Цифровые микросхемы транзисторы.

Поиск по сайту

Микросхемы ТТЛ (74…).

Динамические параметры микросхем ТТЛ серии

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Статические параметры микросхем ТТЛ

Транзисторы BC546, BC547, BC548, BC549, BC550

Наиболее важные параметры.

BC548, эквивалент, работа в качестве усилителя/переключателя и техническое описание

Теги

BC548: техническое описание, эквивалент, схема выводов [FAQ]

Распиновка BC548

BC548 Преимущество

BC548 Характеристики и характеристики

Приложение BC548

BC548 в качестве усилителя

BC548 в качестве переключателя

BC548 Замена и эквивалент

BC548 Эквивалентные транзисторы

Как безопасно и долго запускать BC548 в цепи

Где использовать BC548

Технический паспорт компонента

Часто задаваемые вопросы

Больше новостей

Добавить комментарий Отменить ответ
