BC557 транзистор характеристики, datasheet, аналоги и цоколевка

Главная » Транзисторы

Как видно из характеристик транзистора ВС557 он часто используются в выходных каскадах высококачественных Hi-Fi усилителей, каскадах магнитофонов и в телевизионных приемниках. Он также может применяться в импульсных и переключающих схемах, например, в управлении усилителями. Имеет высокий коэффициент усиления и низкое напряжение насыщения.

Содержание

  1. Распиновка
  2. Характеристики
  3. Аналоги
  4. Производители

Распиновка

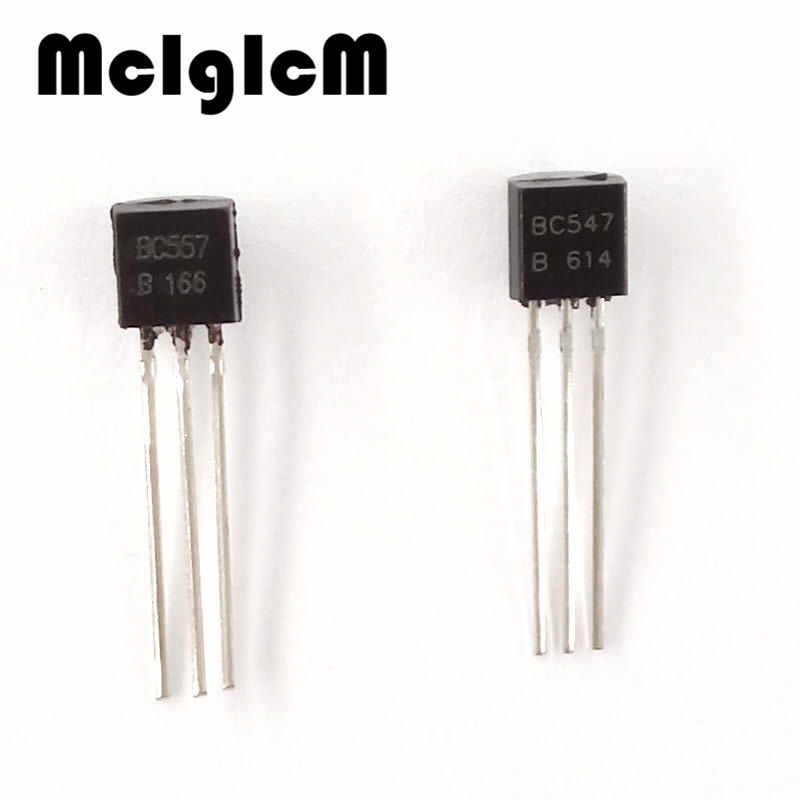

Цоколевка кремниевого p-n-p транзистора ВС557 производят в пластмассовом корпусе ТО-92 с гибкими выводами.

Все производители данного прибора придерживаются такого расположения контактов: первый слева вывод – коллектор, второй – база, третий – эмиттер.

Характеристики

Приведем основные предельно допустимые характеристики транзистора ВС557 при температуре окружающей среды 25оС:

  • Максимальное напряжение коллектор-база Uкб max = — 50 В;
  • Предельно допустимое напряжение коллектор-эмиттер Uкэ max = -45 В;
  • Наибольшее возможное напряжение эмиттер-база Uэб max = -5 В;
  • Максимальный постоянный ток коллектора Iк max = -100 мА;
  • Наибольший допустимый ток коллектора Iк пик = -200 мА;
  • Рассеиваемая мощность коллектора (максимальная) Рк max = 0,5 Вт;
  • Температура хранения (рабочая) Tstg = -65 … 150 оС;
  • Максимальная температура перехода Tj = 150 оС.

В следующей таблице написаны основные электрические значения устройства.

В документации производителя присутствует такой параметр как «тепловое сопротивление кристалл-окружающая среда»

Данное число показывает, насколько градусов увеличится температура кристалла, при увеличении рассеиваемой мощности.

Все транзисторы ВС557 по статическому коэффициенту передачи тока (hfe) делятся на три группы А, В и С.

  1. Для ВС557А – hfe = от 110 до 200;
  2. Для ВС557В – hfe = от 200 до 450;
  3. Для ВС557С – hfe = от 420 до 800;

На следующем рисунке приведен график зависимости коэффициента усиления транзистора при включении его по схеме с общим эмиттером hfe от тока коллектора.

На графике по оси абсцисс отложены значения тока коллектора в логарифмическом масштабе. По оси ординат отложены значения hfe.

Аналоги

Транзистор BC557 можно заменить следующими аналогами:

  • BC556;
  • BC560;
  • 2N6015;
  • 2SA1015;
  • 2SA733;
  • BC307.

Существуют также транзисторы, которые близки по своим параметрам, но отличаются корпусом: BCY98B, 2PB709AS, 2PB709Q, 2SA1589, 2SA1591, 2PB709S, 2SA1590, 2PB709R, 2SA1654

Отечественный аналог ВС 557 является КТ361Д, однако он имеет другой корпус.

Комплиментарная пара, которую рекомендуют производители, это – BC547. Также можно использовать BC546 и BC550.

Производители

Все DataSheet от указных производителей ВС557 можно скачать здесь. Производители: Diotec Semiconductor, SeCoS Halbleitertechnologie GmbH, Rectron Semiconductor, Unisonic Technologies, Fairchild Semiconductor, Continental Device India Limited, Olitech Electronics, Foshan Blue Rocket Electronics, First Silicon, Semtech Corporation, Boca Semiconductor Corporation, KEC(Korea Electronics), Micro Electronics, ON Semiconductor, NXP Semiconductors, Dc Components, SEMTECH ELECTRONICS, Tiger Electronic, SHENZHEN YONGERJIA INDUSTRY, Micro Commercial Components, Jiangsu Changjiang Electronics Technology, SHENZHEN KOO CHIN ELECTRONICS, Siemens Semiconductor Group, General Semiconductor.

PNP Биполярные

характеристики, аналоги, datasheet и цоколевка

По своим техническим характеристикам транзистор BC557 подойдёт для использования в выходных каскадах УНЧ, в схемах управления. Его применяют в магнитофонах и телевизорах. Он отличается неплохим коэффициентом усиления по току. Изготавливается по планарно-эпитаксиальной технологии. Структура p-n-p.

Цоколевка

Изготавливают этот транзистор в корпусе ТО-92, сделанном из пластмассы и имеющим три гибких вывода. Цоколёвка ножек BC557 располагаются в следующем порядке: слева коллектор, посередине база, справа эмиттер. Внешний вид представлен на рисунке.

Технические характеристики

Рассмотрение технических характеристик начнём с рассмотрения предельно допустимых. Без их знания нельзя принимать решение о замене и проектировать устройства. Если реальные значения превысят максимальные, то транзистор выйдет из строя. Для BC557 они равны:

  • разность потенциалов К-Б VCBO (Uкб max) = — 50 В;
  • разность потенциалов К-Э VCЕO (Uкэ max) = — 45 В;
  • разность потенциалов Э-Б
    VЕВO (Uэб max) = — 5 В
    ;
  • коллекторный ток IC (Iк max) = -100 мА;
  • кратковременны коллекторный ток ICM max (Iк пик) = -200 мА;
  • мощность PDк max) = 0,5 Вт;
  • тепловое сопротивление полупроводник-воздух RθJA = 200 °С/Вт;
  • температура хранения (рабочая) Tstg = -65 … 150°С;
  • максимальная температура полупроводника Tj = 150°С.

Кроме максимальных стоит также обратить внимание на электрические характеристика BC557. От них также зависят возможности транзистора. Все они измерялись при температуре 12°С. Остальные важные параметры указаны в колонке «Условия измерения».

Электрические характеристики транзистора 2SD882 (при Т = +25 оC)
Параметры Режимы измерения Обозн. min typ max Ед. изм
Пробивное напряжение К-Б IC = -100 мкA V(BR)CВO -50 В
Пробивное напряжение К-Э IC=1 мA V(BR)CEО -45 В
Пробивное напряжение Э-Б IE= 10 мкA V(BR)EBO 6-5 В
Обратный ток коллектора V= -20 В ICВO -0,1 мкА
Обратный ток К-Э VCE= -40В ICEХ -0,1 мкА
Обратный ток эмиттера VEB = -5 В IEBO -0,1 мкА
Напряжение насыщения К-Э IC= -10 мA, IB = -0,5м A V CE(sat) -0,3 В
IC= -100 мA, IB = -5 мA -0,65 В
Напряжение насыщения Б-Э IC= -10 мA, IB = -0,5 мA V ВE(sat) -0,8 В
IC= -100 мA, IB = -5 мA -1 В
Напряжение Б-Э VCE =-5 В, IC =-2 мA V
BE
-0,55 -0,7 В
VCE =-5 В, IC =-10 мA -0,82 В
Выходная ёмкость на коллекторе VCB =-10В,IE =0, f=1 МГц Cob 8 пФ
Граничная частота к-та передачи тока VCE=-5В, IC= -10мA,

f=100 МГц

fT 50 150 МГц

Транзисторы BC557, в зависимости от коэффициента усиления делятся на три группы:

  • А — hFE = 120…220;
  • В — hFE = 180 … 460;
  • С — hFE = 420 …800.

Аналоги

Близкими аналогами BC557 являются следующие транзисторы 2SA1015 и 2SA733. Существует три отечественных транзистора аналогичные BC557 – это КТ3107, КТ361Д и КТ668Б. Комплементарная пара для BC557 это – BC547. Также иногда используют BC546 и BC550.

Производители и Datasheet

Нам удалось найти datasheet на BC557 производителей следующих зарубежных фирм:

  • Continental Device India Limited;
  • Dc Components;
  • Diotec Semiconductor;
  • Fairchild Semiconductor;
  • Jiangsu Changjiang Electronics Technology;
  • KEC(Korea Electronics);
  • Micro Commercial Components;
  • NXP Semiconductors;
  • ON Semiconductor;
  • Unisonic Technologies.

В магазинах России чаше всего можно найти продукцию следующих компаний: NXP Semiconductors, Micro Commercial Components, Continental Device India Limited, ON Semiconductor и Diotec Semiconductor.

PNP

Транзистор BC557 Распиновка, Эквивалент, Использование, Характеристики и Применение

В этой статье вы найдете подробную информацию о распиновке транзистора BC557, Эквивалент, Использование, Особенности, Применение, описание этого транзистора и как и где его использовать в электронике.

Объявления

Объявления

Характеристики / Технические характеристики:
  • Тип упаковки: TO-92
  • Тип транзистора: PNP
  • Максимальный ток коллектора (I C ): -100 мА
  • Максимальное напряжение коллектор-эмиттер (В CE ): -45 В
  • Макс. напряжение коллектор-база (В
    CB
    ): -50 В
  • Максимальное напряжение эмиттер-база (VBE): -5 В
  • Максимальное рассеивание коллектора (шт.): 500 мВт
  • Макс. частота перехода (fT): 100 МГц
  • Минимальное и максимальное усиление постоянного тока (ч FE ): от 125 до 800
  • Максимальная температура хранения и эксплуатации Должна быть: от -65 до +150 по Цельсию



NPN Complementary:

NPN Complementary of BC557 is BC547



Replacement and Equivalent:

Alternative transistors for BC557 are 2N3906 , 2N4403 , BC556 , BC327 output контакты некоторых эквивалентов отличаются, пожалуйста, ознакомьтесь с информацией о выводах эквивалентного транзистора перед заменой в схеме.



Описание транзистора BC557:

BC557 — это широко используемый транзистор с биполярным переходом PNP, изготовленный в небольшом корпусе TO-92. Это PNP-транзистор общего назначения, который можно использовать в качестве переключателя или усилителя в электронных схемах. Его рейтинги HFE составляют от 125 до 800, что делает его идеальным транзистором для использования в качестве усилителя слабого сигнала в электронных схемах, например, для усиления аудиосигнала или других целей. Рейтинги HFE BC557 можно определить по последней букве после его номера, например, BC557A. Рейтинги HFE составляют 110–220, рейтинги HFE BC557B — 200–450, а рейтинги HFE BC557C — 420–800. Максимальное рассеивание коллектора составляет 500 мВт, что также является хорошим аргументом в пользу его использования в каскадах усиления. Кроме того, он также будет хорошо работать при использовании его в качестве переключателя для нагрузки менее 100 мА. Транзистор также имеет хорошее отношение коллектор-эмиттер (VCE), которое составляет -45 В, поэтому вы можете легко использовать его в схемах, использующих от 40 до 45 вольт постоянного тока.

Помимо этих применений, BC557 также является хорошим PNP-транзистором общего назначения для использования в ваших хобби-проектах по электронике, поэтому он просто необходим в вашей лаборатории электроники.



Где мы можем его использовать и как использовать:

Как упоминалось выше, BC557 является транзистором общего назначения, поэтому его можно использовать в самых разных приложениях общего назначения, например, его можно использовать в качестве аудиоусилителя в небольших радиоприемники, электронные зуммеры, электронные звонки и другие звуковые схемы, требующие небольшого усиления. Благодаря хорошему коэффициенту усиления этот транзистор также может быть использован в каскадах предусилителя звука. Помимо этих применений, этот транзистор также может использоваться в качестве переключателя в электронных приложениях для нагрузки 100 мА, его можно использовать для переключения любой части электронной схемы, других мощных транзисторов, светодиодов, реле и т. д.



Области применения:

Предусилитель

Аудиоусилитель слабого сигнала

Приводные нагрузки менее 0,1 мА или 100 мА

Любое общее применение.



Как обеспечить безопасную длительную работу в цепи:

Для безопасной работы этого транзистора с хорошей производительностью в течение длительного времени в вашей электронной схеме важно не использовать транзистор при -45 В постоянного тока, всегда используйте подходящий базовый резистор. , не давайте этому транзистору нагрузку более -100 мА, рабочая температура и температура хранения вокруг транзистора должны быть от -65 до +150 градусов по Цельсию, и всегда проверяйте распиновку транзистора, прежде чем размещать его в электронной схеме, если неправильно, то проверьте транзистор снова, прежде чем поместить его в схему.

Транзистор BC557: Эквивалент, цена, распиновка, применение и техническое описание

  • Диапазон коэффициента усиления постоянного тока от 125 до 800 ч FE
  • Ток коллектора (I C ) составляет -100 мА
  • Напряжение между коллектором и базой ( В CB ) составляет -50 В
  • Напряжение между коллектором и эмиттером ( В CE ) равно -45 В
  • Напряжение между эмиттером и базой ( В EB ) равно -5 В
  • Температура перехода ( T J ) составляет 150°C
  • Рассеиваемая мощность на транзисторе 500 мВт
  • Частота перехода ( F T ) составляет 100 МГц
  •   Распиновка BC557
    Номер контакта Имя контакта Описание
    1 Коллектор Ток протекает через клемму коллектора
    2 База Базовый вывод запускает транзистор
    3 Излучатель Ток протекает через эмиттер
    Распиновка BC557

    Корпус TO-92

    Корпус, используемый для сборки транзистора BC557, называется TO-9. 2, корпус изготовлен из смеси пластика и эпоксидной смолы.

    Транзистор BC557 представляет собой тип транзистора общего назначения, который имеет больше применений в обычном электронном устройстве, из-за этого стоимость транзистора является проблемой. Одним из преимуществ ТО-92 является то, что он дешевле и совместим со схемами.

    BC557 Описание

    Транзистор BC557 имел универсальное применение, поэтому транзистор BC557 имеет характеристики низкого напряжения и тока.

    Коэффициент усиления по току на транзисторе BC557 начинается от 125 до 800Hfe, значение усиления очень важно в таких приложениях, как усилитель, и транзистор BC557 имеет высокие значения усиления.

    Ток коллектора транзистора BC557 составляет -100 мА, отрицательное значение указывает на то, что это PNP-транзистор, максимальный ток нагрузки на транзисторе BC557 ниже, поскольку BC557 является транзистором общего назначения.

    Рассеиваемая мощность на транзисторном устройстве bc557 составляет 625 мВт, это значение рассеиваемой мощности указывает на максимальную рассеиваемую мощность на устройстве, а транзистор BC557 используется только в маломощных приложениях.

    Значение частоты перехода на транзисторе BC557 составляет 100 МГц, это важно при переключении приложений

    Температура перехода транзистора BC557 составляет 150°C.

    Bc557 transistor datasheet  Bc557 transistor datasheet

    If you need the datasheet in pdf please click this link

    BC557 transistor Equivalent

    The transistor equivalent for BC557 is BC157, BC558, TIP127, BC327, and BC560.

    Эквивалентные транзисторы в этом списке эквивалентны, поэтому мы можем заменить BC557 этими транзисторами.

    Электрические характеристики транзистора BC557 и этих транзисторов почти одинаковы, но на практических схемах нам нужны точные значения, поэтому при замене нам необходимо перепроверить характеристики напряжения и тока.

    BC557 vs BC547 vs 2n3906 vs BC327

    Таблица ниже используется для сравнения специальных характеристик каждого транзистора, в таблицу включены транзисторы, подобные BC557, и комплементарные пары.

    Список транзисторов BC557 против BC547 и 2n3906 против BC327, таблица сравнения транзисторов действительно полезна для процесса замены.

    Характеристики BC557 Bc547 (NPN) 2N3906 BC327
    Напряжение между коллектором и базой (VCB) -50 В 50 В -40 В -50 В
    Напряжение между коллектором и эмиттером (VCE) -45 В 45 В -40 В -45В
    Напряжение между эмиттером и базой (VEB) -5 В 6 В -5 В -5 В
    Ток коллектора (IC) -100 мА 100 мА -200 мА -800 мА
    Рассеиваемая мощность 500 мВт 500 мВт 625 мВт 625 мВт
    Температура перехода (TJ) 150°C 150°C 150°C 150°С
    Частота перехода (FT) 100 МГц 300 МГц 250 МГц 260 МГц
    Шум (Н) 10 дБ 10 дБ 4 дБ
    Коэффициент усиления (hFE) 125–800hFE 110–800hFE 30–300hFE 40–630Hfe
    Пакет ТО-92 ТО-92 ТО-92 ТО-92

      Транзистор BC557 использует
    • Используется для управления нагрузками до 100 мА.
    • Усилители-предусилители
    • Цепи привода реле
    • Малые усилители сигналов
    • Цепи драйвера двигателя

    Транзистор Bc557 в качестве переключателя Транзистор Bc557 в качестве переключателя

    На рисунке показана модель схемы транзистора BC557 в качестве переключателя, сама природа транзистора заключается в операции переключения.

    На рисунке показана идея работы транзистора BC557 в качестве переключателя: когда напряжение поступает на транзистор, он срабатывает и передает крошечный сигнал на светодиод.

    Время включения и выключения будет контролироваться резисторами в сочетании с транзистором, что сделает его рабочим переключателем.

    Схема реле BC557 Схема реле BC557

    На рисунке показана схема драйвера реле на транзисторе BC557, мы знаем работу реле в схемах.

    В большинстве приложений реле имеет дело с более высокими характеристиками напряжения и тока, и при работе катушка реле иногда генерирует электрические искры.
