Бесперебойник для насоса отопления своими руками

Большинство систем отопления включает в себя несколько разных энергозависимых элементов. Чаще всего ими являются циркуляционный насос и автоматика отопительного котла.

Схема теплого пола с готовым модулем.

В случае отключения электрической энергии работа всей системы отопления прекращается.

Как не допустить этого? Решить эту проблему помогут устройства, которые называются источниками бесперебойного питания (ИБП). В народе они именуются словом бесперебойник.

Необходимость ИБП

На линиях электропередач иногда происходят обрывы проводов и другие аварии. В этом случае отключается автоматика отопительного котла. Котлы импортного производства могут навсегда выйти из строя. Все насосы останавливаются, теплоноситель из-за нарушения циркуляции перегревается. Это может привести к крупной аварии системы отопления. Спасти ее при отключении электричества можно попробовать несколькими способами:

  1. Создать такую систему, которая не имеет насоса и не зависит от электричества.
    Теплоноситель в такой системе должен циркулировать за счет гравитационной силы, возникающей при разности плотности жидкости в трубах подачи и обратного хода. Такая система требует применения труб довольно большого диаметра и не очень поддается регулированию.
  2. Защитить отопительную систему может бесперебойник, работающий от аккумулятора. В случае внезапного отключения электричества автоматически включается аккумулятор. Система продолжает работать. Для работы такого ИБП необходим инвертор, который преобразует постоянное напряжение в переменное. Все оборудование может быть установлено в любом помещении. Обслуживания бесперебойник не требует никакого. Только раз в несколько лет придется менять аккумуляторные батареи. Работает устройство бесшумно, стоимость его значительно ниже цены любого генератора.
  3. Для получения электрической энергии можно использовать дизельный или бензиновый генератор. Это не самый дешевый и не самый безопасный способ. При работе генератора не исключены скачки напряжения. Они могут повредить электронику управления котла. Генераторы имеют довольно большую мощность. Для их установки требуется специальное помещение. Эти агрегаты издают много шума, выделяют большое количество выхлопных газов, требуют постоянной заправки баков топливом.

Бесперебойник хорошо работает в системах отопления с газовыми котлами. Но большинство потребителей не знает, что твердотопливные котлы при перебоях с электроснабжением тоже могут выйти из строя. ИБП способны и их спасти от разрушения.

Вернуться к оглавлению

Разновидности ИБП

Схема подключения насоса теплого пола.

Источники бесперебойного питания существуют нескольких типов.

Линейный ИБП является представителем самой простой модели этих устройств. В нем нет стабилизатора напряжения. При отключении от электросети прибор самостоятельно подключается к питанию от аккумулятора.

Линейно-интерактивные ИБП оснащены простым стабилизатором напряжения. При подключении к аккумулятору на выходе образуется чистая синусоида, имеющая параметры 220В, 50 герц.

Бесперебойник двойного преобразования имеет систему стабилизации напряжения и возможность подключения к генератору.

Линейно-интерактивные приборы имеют меньшее внутреннее напряжение. Для их работы достаточно от 1 до 4 аккумуляторов. Такие системы самостоятельно осуществляют контроль уровня заряда аккумуляторов. При остаточной емкости 20% нагрузка от аккумуляторов отключается. В случае возникновения перебоев в электроснабжении приборы переводят питание на аккумуляторы. При возобновлении электроснабжения от магистральной сети все системы подключаются к ней.

Для обеспечения бесперебойной работы энергонезависимого котла подойдут маломощные инверторы CPS с индексами 2000 EI, 1500 PIE, 1000 EI, 1000 E, 600 E. Энергозависимый котел лучше комплектовать инверторами CPS с индексами 7500 PRO, 5000 PRO, 3500 PRO.

Вернуться к оглавлению

Выбор и применение ИБП

Схема подключения КИВ-1А с поверхностным центробежным насосом.

Отопительные системы в большинстве случаев используют в качестве топлива природный газ. Стабильная работа газового оборудования требует постоянного и стабильного электрического питания. При внезапном отключении электроэнергии система отопления отключается, теплоноситель остывает. Это может привести к выходу из строя всей системы отопления из-за лопнувших труб и радиаторов. Спасти ситуацию могут всевозможные устройства бесперебойного питания. Они гасят возможные скачки напряжения и на выходе выдают стабильный ток. Эти устройства выполняют функции стабилизатора и аккумулятора одновременно.

Проблему резервного питания автоматики и насоса отопительной системы можно решить несколькими способами. Самый недорогой заключается в простом приобретении аккумулятора, инвертора и зарядного устройства. Инвертор преобразует постоянное напряжение аккумулятора в переменное 220 В.

При выборе ИБП для системы отопления нужно заглянуть в инструкцию по применению. В данных о параметрах выходного напряжения должно значиться – чистый синус. Устройства с другими обозначениями параметров (квазисинусоидальная форма, квази-синус, аппроксимированный синус) приводят к отказам автоматики управления, к перегреву и выходу из строя двигателя циркуляционного насоса, к отключению горелок системы отопления.

При отсутствии сетевого напряжения бесперебойник обеспечивает все энергозависимые элементы в системе отопления стабилизированным питанием. Для этого используется электроэнергия, запасенная аккумуляторными батареями.

Вернуться к оглавлению

Полезные советы

Схема системы отопления на основе теплового насоса.

Для котла на газовом топливе подходит ИБП онлайн-типа. Стоимость их в рублях примерно следующая:

  1. CPS 600 E – 8000.
  2. CPS 1000 EI – 8000.
  3. CPS 2000 EI – 14000.
  4. CPS 1000 E – 15000.
  5. CPS 1500 PIE – 25500.
  6. CPS 3500 PRO – 39000.
  7. CPS 5000 PRO – 58000.
  8. CPS 7500 PRO – 80000.

Цены могут варьироваться в зависимости от количества и емкости аккумуляторных батарей, входящих в комплект поставки.

Прибор должен обладать высокой степенью надежности, качеством изготовления, экономным расходованием электроэнергии, так как работать он будет на протяжении нескольких часов без перерыва.

Цена устройства при его выборе не должна играть роль основного критерия, так как приобретается ИБП на много лет.

Для обеспечения длительного времени автономной работы приборов будьте готовы к затратам на приобретение дополнительных аккумуляторов.

Недопустимо подключение к ИБП холодильника, глубинного насоса и другого оборудования.

Устройства бесперебойного питания могут крепиться на стене и на полу. Напольные модели имеют большую мощность и немалые габариты. В домашних условиях используются не очень часто.

Устанавливать такое оборудование рекомендуется в полуподвальных и подвальных помещениях. Там они не загромождают жилое пространство. Для защиты от влажности размещают ИБП и аккумуляторные батареи в специальном герметично закрывающемся шкафу.

Источник бесперебойного питания при желании и определенных электротехнических навыках можно собрать своими руками. За основу берется инвертор, имеющий на выходе меандр. К нему добавляется специальный фильтр для получения чистой синусоиды. Можно преобразовать меандр в чистую синусоиду с использованием импульсного преобразователя. Но сделать это может только человек со специальной профессиональной подготовкой.

Автомобильные аккумуляторы для комплектования приборов бесперебойного питания не рекомендованы. Для этих целей предназначены аккумуляторы Fiamm, CSB, Leoch, Ventura. Оптимальная емкость батарей должна составлять 100 А/ч.

При выборе оборудования бесперебойного питания следует обратить внимание на следующие моменты:

  1. Лучше приобрести бесперебойник типа online. Такое устройство способно увеличивать срок службы аккумуляторов.
  2. При частых и затяжных по времени перебоях с электропитанием рекомендуется приобретать устройства, относящиеся к классу long time. Они могут иметь обозначение LT. К ним можно подключать батареи аккумуляторов любой емкости. Встроенное интеллектуальное зарядное устройство обеспечивает их быстрый и качественный заряд.
  3. Аппаратура для бесперебойного питания со встроенными аккумуляторами должна иметь как можно большую емкость.

Длительные перебои требуют использования автономной электростанции или генератора. В таком случае оптимальный режим работы такой: ночью насосы системы отопления работают от ИБП, днем – от генератора, который дополнительно еще и зарядит аккумуляторы ИБП.

Для увеличения продолжительности автономной работы к ИБП подключают несколько аккумуляторов одной емкости и одного уровня заряда. Последовательное соединение дает увеличение напряжения при неизменной емкости, параллельное соединение увеличивает емкость и не меняет напряжение. При подключении нескольких аккумуляторов между ними нужно оставлять воздушный зазор. Нельзя ставить аккумуляторы рядом с источниками тепла и на морозе. Оптимальный вариант – разместить аккумуляторы в условиях комнатной температуры.

Применение ИБП позволяет сэкономить средства на газовом отоплении коттеджа. Качественные устройства, обеспечивающие бесперебойное питание отопительных котлов и насосов, стоят недешево. Но затраты на приобретение и установку такого оборудования несоизмеримы с теми затратами, которые придется понести в случае выхода системы отопления из строя в результате возможных перебоев в работе электросети.

Бесперебойник для насоса отопления - AQUEO.RU

Источником бесперебойного питания (ИБП) является устройство, которое поддерживает непрерывное электроснабжение оборудования. Последнее не должно быть отключено или лишено электроэнергии неожиданно из-за отказа энергоподачи. Устройства, как правило, применяются для некоторых вспомогательных устройств электростанций, телекоммуникационного оборудования, компьютерных и отопительных систем.

ИБП для отопления

Другими объектами, нуждающимися в таком резервном обеспечении, являются системы посадки в аэропортах и управления воздушным движением, где даже кратковременное прерывание работы может привести к травмам или смертельным случаям, серьезному сбою в работе или потере данных. Бесперебойники также крайне важны для электроснабжения больниц и домов престарелых.

Для информации. Есть устройства, которые подают напряжение на нагрузку и переключаются на аккумулятор при сбое основного питания.

Это происходит путем переключения реле. Некоторые называют этот ИБП, что не совсем верно. Бесперебойное питание, согласно ПУЭ, означает, что система электроснабжения первой категории, и даже на секунду в ней нельзя сделать перерыв. Однако в быту этому придают несколько иное значение.

Исторически бесперебойники находят широкое применение в районах, где часто прерывается электроснабжение (например, некоторые сельские районы, дачные поселки). Однако в последние годы эта точка зрения меняется, поскольку число случаев отключения электроэнергии продолжает увеличиваться. В частности, электрическая сеть в некоторых пригородных районах испытывает повышенную нагрузку, особенно:

  • в летний период, когда электроэнергия используется для кондиционирования воздуха;
  • в зимний период, когда электричество используется для обогрева жилых домов.

Чтобы предотвратить отключения электроэнергии, устанавливаются ИБП для циркуляционного насоса отопления, который предназначен для защиты оборудования при падении напряжения.

ИБП для циркуляционного насоса

Важно! В повседневной жизни мы, в основном, зависим от приборов, которые не работают без электричества, таких как лампы, холодильник, кондиционер, вентиляторы и отопительные насосы. Когда напряжение пропадает, приборы прекращают свою работу. Если же есть резервный источник, такой как генератор, инвертор или ИБП, вам уже незачем будет беспокоиться об отключениях электропитания. Приборы будут работать беспрерывно.

Источник бесперебойного питания

Старые конструкции источников бесперебойного питания содержали генератор с большим маховиком, аккумулирующим электроэнергию, в то время как двигатель запускался в момент прерывания электропитания. Иногда сам маховик использовался для запуска двигателя. Эти системы обычно могли перекрывать 30 секундное прерывание подачи электроэнергии до запуска двигателя.

Затем стали производиться устройства с регулированием напряжения. Для существующих условий низкого напряжения такая техническая особенность является весьма важной. ИБП для насоса отопления, обнаружив отказ электропитания, автоматически переключается в режим работы от батареи. Однако если аккумулятор старый, он может разрядиться и не подключить нагрузку. Кроме того, частое использование батареи может сократить срок службы аккумулятора или привести к преждевременному его отказу.

Современные бесперебойники состоят из:

  • статического (электронного) выпрямителя;
  • статического (электронного) инвертора;
  • статического переключателя;
  • аккумулятора.

Напряжение подается на выпрямитель, который преобразует переменный ток в постоянный. Постоянный ток, создаваемый выпрямителем, подаётся затем на инвертор и далее к насосному оборудованию (нагрузке). Когда отопительный насос не используется, срабатывает функция байпас, то есть обходная цепь подключения. Предусмотрено также энергосбережение: чем ниже уровень мощности оборудования, тем дольше ИБП может обеспечить питание подключенного оборудования.

Источник бесперебойного питания Eaton

Статический переключатель можно использовать во время технического обслуживания.

Дополнительная информация. Не путайте ИБП с резервным генератором, который не обеспечивает защиту от кратковременного прерывания питания. Однако такой генератор может быть помещен перед бесперебойником, чтобы обеспечить покрытие для длительных отключений.

Бесперебойник для системы отопления

Резервные бесперебойники для циркуляционного насоса работают автономно (это означает, что аккумулятор не включается до тех пор, пока не произойдет отключение питания). Такой бесперебойник для насоса отопления пользуется большой популярностью у дачников и владельцев коттеджей. Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств.

Использование отопительных систем с циркуляцией насчитывает много десятилетий. Насос, обеспечивая циркуляцию горячей воды по трубам отопления, препятствует застою теплоносителя. При пропадании электроэнергии в сети по различным причинам отключение насоса зимой может поставить под угрозу функционирование всей отопительной системы и даже привести к аварийной ситуации.

Работа ИБП

В связи с этим, источник бесперебойного питания для циркуляционного насоса обязательно должен являться частью отопительной системы. Возможность корректировки условий низкого или высокого напряжения делает этот бесперебойник для циркуляционного насоса доминирующим в диапазоне мощности 0,5-5 кВА.

Для информации. Какой ИБП самый безопасный? Как и любой продукт, бесперебойник зависит от процесса производства, качества материалов. Это может сильно отличаться от одного производителя к другому. После того, как вы нашли бренд, которым вы довольны, рекомендуется пользоваться продуктами именно этого бренда. Уверенность в вашем источнике бесперебойного питания имеет решающее значение.

ИБП-технология

Бесперебойные системы, которые постоянно направляют мощность, необходимую для подключения оборудования, через выпрямитель и инвертор, известны как источники бесперебойного питания с двойным преобразованием.

Такие устройства преобразуют переменный ток в постоянный ток, а затем преобразуют постоянный обратно в переменный ток для питания подключенного оборудования. Этот способ эффективно защищает сеть переменного тока, отфильтровывая линейные шумы и другие аномалии. Дополнительное преимущество такой технологии заключается в непрерывности работы оборудования.

Технологические усовершенствования привели к существенному повышению эффективности, что придает этой технологии некоторые преимущества по сравнению с другими типами устройств.

Для информации. Современные конструкции ИБП оснащены функцией байпас, которая даёт возможность работать системе без человеческого фактора. При отсутствии необходимости работы в автономном режиме система автоматически отключается от нагрузки.

Схема ИБП

Разница между инвертором и ИБП

Инвертор – это силовое электронное устройство, которое просто преобразует постоянный ток в переменный. Инверторное устройство является частью бесперебойного питания. В отличие от ИБП, оно не оснащено аккумулятором. Инвертор не является быстрореагирующим оборудованием и не может предотвратить сбой системы или потерю данных.

Функционирование ИБП заключается в том, чтобы мгновенно или почти мгновенно компенсировать внезапные потери мощности, которые могут повредить чувствительные электронные устройства, такие как компьютеры, принтеры, серверы. Большинство ИБП предназначены для защиты гаджетов от всплесков напряжения, падения напряжения, нестабильности основной частоты и гармонических искажений.

Бесперебойник – это система, состоящая из аккумулятора, инвертора, а также зарядной схемы для зарядки аккумулятора. В ИБП резервное копирование источника питания происходит быстро и не становится причиной сбоя системы или потери данных.

Бесперебойник для котла отопления

Для информации. Большинство людей думают, что «инвертор» способен решать проблему сброса нагрузки. Но речь идет об «инверторе» с «батареей», сам по себе инвертор не может решить проблему с электропитанием.

Почему требуется двойное заземление для ИБП

Хорошие двойные заземляющие соединения обычно используются для генераторов и источников питания. Это подстраховка от случаев, если одна земля будет потеряна вследствие коррозии или случайного разрушения. Источник питания или другая электрическая часть оборудования могут быть очень опасными, если они не заземлены. Те же меры предосторожности применяются к ИБП.

Между инвертором и ИБП нет основных/фундаментальных различий для использования в системе домашнего отопления. Оба основаны на схожем принципе действия и применяются для одной и той же цели. На самом деле нет необходимости путаться, всегда нужно лишь сравнивать технические характеристики оборудования и выбрать наиболее подходящий вариант.

Видео

Facebook

Twitter

Вконтакте

Одноклассники

Бесперебойник для насоса отопления (ИБП) — выбор

Содержание

При эксплуатации автономной системы отопления необходимо обеспечить постоянное электроснабжение. При перепадах напряжения и отключении электричества возникает вероятность поломки отопительного котла и всей системы.

Бесперебойник для насоса отопления обеспечивает автономную работу котла при экстренном отсутствии электроэнергии.

Применение аппарата

При отсутствии питания электропомпы прекращают перемещение рабочей жидкости по теплопроводу. Когда отсутствует постоянный поток рабочей жидкости, аппараты нагреваются, что приводит к поломкам. Для обеспечения нормального функционирования устанавливается ибп для насоса отопления. Аппарат заменяет источник электропитания. С помощью устройства преобразователя заменяет постоянный ток на переменный. Используется в газовых и твердотопливных котлах.

Бесперебойник с внешними аккумуляторами

Продолжительность работы аппарата зависит от емкости и количества аккумуляторов. Источник питания подает энергию, выравнивает напряжение, защищает от перегрева насос.
к меню ↑

Какие основные виды иБП?

Устройства делятся на два вида:

  • линейно-интерактивный распространенный бюджетный вариант, не имеющий стабилизатора. Плюсом аппаратов является самозаряжающаяся способность. Для функционирования устройств данного вида достаточно двух-четырех аккумуляторов;
  • линейный-аппарат для двойного преобразования. Благодаря функции выравнивания напряжения, помпа может подключаться к генератору. При нарушении подачи электричества, аккумулятор начинает свою работу. При нормализации работы электричества аккумулятор отключается. Отличаются дороговизной.

По типу размещения:

  • настенного расположения. Занимают минимум полезного пространства, благодаря чему пользуются популярностью для бытового пользования ;
  • напольного размещения. Аппараты такого вида отличаются большой мощностью и крупными габаритами.

к меню ↑

Преимущества

  • высококачественная подача тока;
  • высокий коэффициент полезного действия;
  • простота монтажа;
  • отсутствие звуковых эффектов при эксплуатации;
  • работоспособность в автономном режиме до сорока восьми часов;
  • защита приборов от скачков напряжения.

Все, что нужно для безопасной установки циркуляционного насоса

к меню ↑

Как выбрать ибп для циркуляционного насоса отопления?

Качественное устройство отбирают по таким параметрам:

  • мощность подбирается, основываясь на суммарном показателе всех единиц оборудования;
  • количество фаз. Аппараты бесперебойного питания для насоса бывают с одной и тремя фазами. Для бытовых систем отопления применяются установки с одной фазой. Трехфазные применяются в промышленных отопительных системах;
  • функция online продлевает срок эксплуатации;
  • диапазон напряжения просчитывается на основании перепадов напряжения в используемой сети. Правило выбора подходящего диапазона: выбранный диапазон устройства должен быть на один процент больше, чем фактический в сети.При ошибочном выборе показателя, помпа часто будет работать в автономном режиме, в результате чего,ибп поломается.

Устройство может иметь дополнительные функции:

  • экран;
  • индикатор состояния устройства;
  • старт при отключенном электричестве;
  • микропроцессорное управление;
  • запуск диагностики при включении прибора обеспечивает вовремя обнаружить и устранить ошибки и поломки;
  • микропроцессорное управление;
  • звуковой индикатор заряжения батареи;
  • функция включения механизма при отсутствии электроэнергии;
  • возможность крепления к стене освобождает полезное пространство;
  • обозначениеLTподходит для помещений, в которых длительное время и часто отсутствует электричество. Такие аппараты подходят к батареям любой емкости.

При выборе аппарата нельзя оставлять без внимания мощность, поскольку при заниженной мощности, батарея не справится со своей функцией.

Чем больше батарей подключено к бесперебойнику, тем дольше он сможет обеспечивать электрические приборы

У моделей с внешне расположенной батареей можно варьировать их количество и подбирать время работы в автономном режиме.

Модели с внутренним расположением аккумулятора не могут длительное время автономно работать, поэтому не являются популярными.

Подключив к устройству несколько батарей одной мощности, увеличивается его жизнеспособность. Между батареями должен быть воздушный карман.

к меню ↑

Как работает источник бесперебойного питания? (видео)


к меню ↑

Устройство своими руками

Прежде чем приступить к изготовлению, необходимо понять, что аппарат не будет выглядеть эстетично по сравнению с готовым. Наделить дополнительными функциями устройство не получится. Эксплуатация будет возможна в ручном режиме.

Для изготовления необходимо запастись:

  • инвертор двенадцать на двести двадцать вольт. Идеальным будет механизм с максимальной мощностью шестьсот ват и фактической триста;
  • аккумуляторы одной емкости с зарядными механизмами. Для увеличения напряжения и стабильной емкости соединяют батареи последовательно. Для увеличения емкости и стабильном напряжении соединяют параллельно;
  • медные провода большой толщины.

Полярно к батарее подсоединяют инвертор. Используя вилку, насос подсоединяется к инвертору. После таких манипуляций устройство начнет функционировать. Свой агрегат будет стоить дешевле, чем купленный, однако не будет обладать дополнительными функциями.

Самодельный бесперебойник

к меню ↑

Популярные производители

Список и характеристики механизмов обеспечивающих бесперебойное питание:

  1. производитель Inelt выпускает аппараты типов линейного и линейно-интерактивного. Диапазон мощности тока составляет от пятьсот ВА до шестьдесят кВа. Вид монтажа-напольный. Отличается функцией холодного старта и микропроцессорным управлением;
  2. Eaton производит линейно-интерактивные и линейные аппараты одно фазные с напольным размещением. Дополнительная опция-жидкокристаллический экран, АВМ технология, холодный старт;
  3. Энергетические технологии выпускает устройства под ТМ ДПК. Отличаются двойным преобразованием.
  4. N-power отличаются скоростью отклика, мониторингом аккумулятора, моментальным переходом на батарею.
Правильно выбрав модель и производителя, пользователь обеспечит отопительный сезон без перебоев в работе насоса и системы.
 Главная страница » Насосы

on-line и off-line, какие лучше для котла

Современные котлы для отопления  — это уже не просто агрегат для сжигания топлива. Это достаточно сложные и технологичные системы, большая часть которых может работать только при наличии питания в электросети. И дело не только в том, что циркуляция воды в системе обеспечивается насосами, а и в том, что в котлах имеется автоматика, управляющие устройства, которые не просто потребляют электричество (пусть и немного), но и очень требовательны к его «качеству».

Чтобы не зависеть  от наличия электричества есть несколько путей:

  • Сделать систему отопления энергонезависимой. Не самый привлекательный вариант в том смысле, что такие системы недостаточно эффективны и потребляют больше топлива, чем аналоги с автоматикой.
  • Иметь две системы отопления: одну с автоматикой, и как резервную – энергонезависимую. Идея хорошая, но дорогая – одна система стоит денег немалых, а две – и того больше. Но в некоторых случаях – при жестокой зиме и частых и продолжительных отключениях электропитания это, может, и единственный выход.
  • Сделать свою собственную систему более энергонезависимой при помощи источников бесперебойного питания – ИБП (или UPS в англоязычном варианте).
Источник бесперебойного питания для котла отопления

Многим знакомы эти устройства: практически у всех владельцев стационарных компьютеров есть такие блоки бесперебойного питания, но для котлов они не совсем подходят. Задачи у них разные: для компьютерного бесперебойника главная задача – обеспечить вам время на правильное выключение системы. Это максимум 5-15 минут. Для котлов ситуация другая – требуется работоспособность на продолжительное время – до возобновления подачи электропитания.

Отличаются и требования к форме питания: ИБП для компьютеров часто выдают не синусоиду (которая требуется автоматике котла), а импульсы со срезанной верхушкой, больше напоминающие прямоугольные. Для работы автоматики котла важна именно правильная синусоидальная форма. Требуется еще совпадение по фазе, что непринципиально для компьютера. Только при наличии такого питания автоматика и сам котел будут функционировать долго. Во всяком случае, так заявляют производители. Опыт эксплуатации это подтверждает.  В общем, как аварийный выход бесперебойник для компьютера подходит, как постоянный – вряд ли.

Какие бывают ИБП

Источники бесперебойного питания делятся на два класса: on-line и off-line. Более дешевые ИБП off-line класса, так как из-за особенностей работы они конструктивно проще: пока напряжение в сети присутствует и не очень отличается от заданных параметров, они пропускают электропитание транзитом. При пропадании напряжения или при достижении одним из параметров порогового значения, сеть отключается, подключаются аккумуляторные батареи. В чем недостаток? В том, что на вход автоматики подается напряжение не идеальное ни по форме, ни по номиналу. Это, конечно, лучше, чем ничего, но не дает гарантии безаварийной работы.

Бесперебойники для котла класса on-line подключены постоянно, в них происходит постоянное преобразование сетевого напряжения и «выравнивание» характеристик. Для этого напряжение преобразуется дважды:

  1. входное напряжение сети трансформируют в постоянное — 12 В,
  2. затем его снова преобразуют в переменное 220 Вольт и частотой 50 Гц.

Это двухступенчатое преобразование необходимо для стабилизации параметров электропитания: на выходе такого ИБП всегда напряжение 220 В,  частота  50 Гц и идеальная синусоида. Кроме того, в этих устройствах аккумуляторы подключены в буферном режиме (постоянно подзаряжаются).

Какой лучше для котла

Использовать источники бесперебойного питания нужно не только для работы системы на время пропадания электроэнергии. По уверениям организаций, обслуживающих котлы отопления, самой частой поломкой является именно выход из строя автоматики из-за сбоев электропитания. Причем повреждения такие, что или требуют полной замены (а это как минимум 100-150$) или замены микропроцессоров, что по цене может быть даже больше (вместе с работой по замене).

Для продления срока бесперебойной работы автоматики и котла в целом, требуется стабильное напряжение, близкое по форме к идеальной синусоиде. К сожалению наши электросети выдают такие характеристики, что большая часть оборудования быстро начинает сбоить и выходить из строя. Потому использование ИБП для котла, имеющего автоматическое управление, крайне желательно. Требуемые параметры электропитания обеспечивает именно on-line класс, потому  такой вариант можно признать лучшим, как для газовых котлов, так и для автоматизированных твердотопливных, дизельных или электрических.

Купить UPS для котла класса off-line целесообразно в том случае, если у вас есть общий стабилизатор электропитания на дом, или будет установлен портативный непосредственно перед бесперебойником. Тогда напряжение «выравнивается» на стабилизаторе, а затем транслируется через ИБП, который при необходимости подключит электропитание от АКБ.

Виды ИБП и их классификация

Определяем мощность ИБП и емкость аккумуляторов

Выбор ИБП для газового котла не заканчивается с определением класса устройства. Необходимо подобрать еще мощность. Для этого необходимо суммировать мощность всех устройств, которые обеспечивают работоспособность системы отопления (насосы, автоматика и турбины газоудаления, если такие есть). В принципе, это и есть искомая мощность, но для пиковых нагрузок во время пуска системы требуется запас порядка 20-30% и больше.

Хоть котлы для отопления оборудование и энергозависимое, но потребляют совсем немного электричества: средняя потребляемая мощность котла с насосом – до 150 Вт. Для обеспечения работы такого котла с одним насосом  требуется ИБП мощностью в 300 Вт. Если насоса в системе два – нужен уже прибор на 400-500 Вт.

Бесперебойник для газового котла нужен с выходным напряжением в виде синусоиды, а не меандра

Для обеспечения длительной работы котла при аварии на линии электропередач (1-2 часа) требуется некоторое количество аккумуляторных батарей. Понятно, что чем больше емкость батареи, тем продолжительнее гарантированное время работы. Но на выбор емкости аккумулятора влияет такой параметр ИБП, как мощность зарядного устройства. Чтобы определить, какой емкости батарею зарядит ваш бесперебойник, ток заряда умножьте на 10.  Если ток заряда 7,5 А, то емкость заряжаемой батареи может быть 75 А/ч.

Заряжать можно и большие батареи, но тогда их заряд будет неполным, что приведет к более быстрому выходу их из строя. Зарядка менее мощных батарей большими токами также нежелательна: сокращается срок их службы. Потому использование батарей больших емкостей не всегда дает хороший результат: может даже возникнуть ситуация, когда котел от бесперебойника не работает. Скорее всего, из-за недостаточного тока зарядки, аккумулятор не заряжается, следовательно, питание не подается.

С чем еще нужно определиться  — с типом аккумулятора. Они могут быть гелиевые или жидкостные (обычные). Гелиевые – более надежны и долговечны, но стоят раза в 2-3 дороже (срок службы и надежность далеко не пропорциональны цене). Независимо от типа они должны быть герметичными необслуживаемыми, так как использоваться будут в жилом помещении или вблизи от него. В принципе, более целесообразно покупать обычные автомобильные необслуживаемые аккумуляторы – это гораздо дешевле даже с учетом их более частой замены (по сравнению с гелиевыми).

Чтобы легче было определить, на какое время будет гарантирована работа оборудования в зависимости от потребляемой мощности, емкости батарей и их количества, смотрите таблицу.

Кол-во\мощность нагрузки 90 Вт 200 Вт 300 Вт 400 Вт 500 Вт
12 В 60 А/ч 1шт 4 ч 3 ч 2 ч 1,4 ч 1 ч
2шт 8,9 ч 6 ч 4 ч 2,8 ч 2 ч
12 В 75 А/ч 1шт 5,2 ч 3,5 ч 2,5 ч 1,8 ч 1,3 ч
2шт 10,6 ч 7,2 ч 5 ч 3,5 ч 2,6 ч
12 В 100 А/ч 1шт 6,7 ч 4,9 ч 3  ч 2,4 ч 1,5 ч
2шт 13,4 ч 9,8 ч 6,6 ч 4,8 ч 3 ч



Некоторые модели ИБП и их отличия

 ИБП «Фантом» или Phantom для котлов отопления – изделие украинской фирмы. Относится к классу on-line устройств. Имеет нечасто встречающуюся, но полезную функцию – экономный режим работы «Эко», который позволяет продлить работу аккумуляторной батареи без дозарядки. Заявляется также о наличии интеллектуального зарядного устройства, которое продлевает эксплуатационный период АКБ.

ИБП «Фантом» для котлов отопления

Инвертор «Штиль» PS12-300A  — имеет очень большой срок службы – 30 лет, может заряжать большое количество батарей, обеспечивает безопасное и надежное подключение АКБ. Это устройство разрабатывалось для автомобилей, но параметры на выходе достаточно стабильны, чтобы обеспечить работоспособность чувствительной к питанию техники.

Выпускает «Штиль» и источники бесперебойного питания on-line типа, но  называет их АБП – агрегаты бесперебойного питания. Мощность агрегатов – 150-400 Вт, опционально поставляются две  батареи на 12 В. Есть у этого прибора одна очень интересная функция – переход в режим «байпас» при перегрузке.

ИБП «Штиль» для котлов отопления

ИБП «Бастион» — устройства on-line класса, обеспечивают стабильную синусоиду на выходе (искажение менее 5%), выпускаются мощностью 500-800 Вт. Имеют неплохие отзывы, отличаются повышенной надежностью.

ИБП «Бастион» для котлов отопления

ИБП «Люксеон» для котла.  Модель Luxeon UPS-500LU  — отзывы вкратце такие: после отключения и перезарядки не «помнит» предыдущего состояния и включается самопроизвольно, что приведет, в конце концов, к выходу из строя котла. Еще один недостаток – писк во время работы от АКБ, кроме того, при переключении на работу от аккумулятора и обратно котел часто выдает ошибку и не работает. О других моделях ИБП этого производителя отзывов не нашлось, но конкретно эту модель вряд ли можно рекомендовать для использования.

В этом видео вы увидите тест некоторых ИБП, которые недавно появились на рынке. Этот материал позволяет объективно оценить насколько реальные характеристики отвечают заявленным.

Как сделать бесперебойник для котла

Стоит ли собирать ИБП своими руками? Возможно. Все зависит от того, насколько вы разбираетесь в электротехнике. Но даже самые лучшие устройства, собранные своими руками, очень часто уступают по надежности и качественным показателям промышленным аналогам. Какой может быть экономия?  Если собирать ИБП из готовых блоков, то сэкономить удастся порядка 30% стоимости, если делать все самому – порядка 60-70%.

Приведем пример самодельного UPS большой мощности, который может обеспечивать бесперебойную работу большого количества электроники и бытовых приборов. Максимальная мощность всех приборов – 1 кВт, принцип действия — on-line, т.е. включен постоянно, форма выходного напряжения — синусоида.

ИБП для котла своими руками. Принципиальная схема

Что необходимо для ИБП

  • Импульсный блок питания с высоким КПД и мощностью, именно 28,8 В на 50 А. Такое напряжение дает возможность подключить аккумуляторы напрямую без переходников и обеспечить их полный и постоянный заряд  (схема работает уже 8 лет и никаких проблем не возникло).
  • Два свинцовых автомобильных аккумулятора на 12 В и 200 А/ч.
  • Инвертор, который на выходе дает меандр 310 В и коэффициент заполнения 1.
  • Силовой резонансный фильтр высших гармоник. Его придется изготовить самостоятельно.

Все составляющие покупаете на рынке или в магазинах, соединяете, как показано на схеме, и ИБП своими руками готов, причем поддерживает он работу не только котла и насоса, а также компьютера, освещение, работу насоса водоснабжения и т.д. Главное, чтобы суммарная мощность не превышала предельно допустимую. Но, понятно, чем меньшая будет нагрузка, тем дольше будут работать приборы. Хотя, при низких нагрузках именно этот ИБП имеет низкий КПД: на холостом ходу он сажает батареи за 35 часов.

Советы по сборке фильтра высших гармоник

Главная трудность во всей схеме – собрать резонансный фильтр высших гармоник, которые позволит на выходе получить переменное напряжение в 50 Гц и формой, близкой к синусоиде. Схема его проста. Основное – расчет параметров. Элементы контуров рассчитываются и изготавливаются одинаково, собираются только потом по-разному – один контур последовательный, второй – параллельный, но оба настроены на частоту 50 Гц.

Силовой резонансный фильтр высших гармоник

Конденсаторы были взяты не полярные на мкФ. Можно собрать из двух фазосдвигающих по 50 мкФ, соединив их параллельно.

Далее нужно произвести расчет параметров катушек индуктивности под тот сердечник, который есть у вас в наличии. Чтобы получился нужный дроссель, в сердечнике нужно будет сделать зазор (если нужен зазор в 1 мм, прокладка в Ш-образном сердечнике должна быть в два раза тоньше – 0,5 мм).

Вот формулы для расчета параметров:

  • {Зазор, мм} = 1.257E-3*{Максимально возможная сила тока, А}*{Количество витков}
  • {Количество витков} = 1.257E6*{Максимально возможная сила тока, А}*{Индуктивность дросселя, Гн} /{Площадь сечения сердечника,мм2} – полученное значение округляем в большую сторону
  • Для параллельного контура {Максимально возможная сила тока, А} = 1. 4*220 В/ 28* {Частота сигнала, Гц – 50Гц}*{ Индуктивность дросселя, Гн}
  • Для последовательного контура: {Максимально возможная сила тока, А} =1.4*{Мощность нагрузки, Вт}/220 В.

Пример расчета приведен ниже

Расчет параметров на 1кВт мощности

 Советы по сборке ИБП своими руками

Аккумуляторы должны быть подключены параллельно на небольшом расстоянии от бесперебойника – чтобы уменьшить снижение напряжения при работе под нагрузкой. Все соединения делать толстым многожильным медным проводом, так как пиковые значения силы тока могут быть до 100 А. Соединения делать максимально надежными, особое внимание уделять местам соединения проводов с клеммами аккумуляторов. Эти соединения потребуется периодически проверять, так как они часто окисляются, повышая сопротивление и ухудшая работу системы. Из технического обслуживания понадобиться еще только регулярное отслеживание уровня электролита в АКБ.

ИБП для циркуляционных насосов отопления

Каждый, кто сталкивается с выбором отопительной системы, должен взвесить все нюансы: если площадь дома больше 100 м2, то отопление с естественной циркуляцией уже не сможет хорошо его обогреть.

Причины

Всему виной давление в системе: при естественной циркуляции оно не превышает показателя 0,6 мПа, а этого мало, чтобы обеспечить отопление многоэтажного или просто большого здания. Чтобы повысить давление и улучшить циркуляцию воды, нужно либо создать замкнутую систему при помощи труб большего диаметра, либо встроить циркуляционный насос.

Поскольку переустройство с помощью труб большего диаметра – не дешевая процедура, то лучшее решение в данном случае – это циркуляционный насос.

Принцип работы и устройство

Все циркуляционные насосы имеют одну цель – запускать принудительную циркуляцию воды в замкнутой отопительной системе. Их устройство напоминает строение дренажного насоса, а корпус выполняется из сплава или металла, не поддающегося коррозии. Это может быть бронза, латунь, чугун, сталь или алюминий. Насос оснащен ротором и электродвигателем. Роторный вал выполняется из стали или керамики и имеет лопастное колесо – крыльчатку. Электродвигатель и приводит ротор в движение.

После установки в систему, циркуляционный насос за счет применения центробежной силы засасывает жидкость с одной стороны и нагнетает ее с другой. Вращением крыльчатки создается центробежная сила. Если насос работает равномерно, уровень воды в бачке будет статичным. Получается, что одного такого насоса недостаточно, чтобы поднять давление и улучшить отопление.

Именно в этом случае необходимо подключить циркуляционное оборудование. Оно поможет жидкости преодолеть то сопротивление, которое возникает на разных участках системы.

Итак, если циркуляционный насос отсутствует, это приводит к росту расхода топлива на отопление и увеличению затрат.

Возможные проблемы

Не стоит забывать, что насос – прибор энергозависимый, поэтому при отсутствии электричества его работа приостанавливается, прекращается и обогрев помещения. Вода начинает перегреваться и нередко вся система, обеспечивающая отопление, выходит из строя. Существует несколько путей решения данной проблемы.

Пути решения

Обойти проблему отключения электроэнергии можно, просто встроив в существующую систему трубы большего диаметра. Жидкость в данной системе циркулирует естественным образом – за счет силы гравитации. Однако такая система не удобна в регулировании.

Можно воспользоваться и генератором. Однако генератор требует особых условий эксплуатации: поддержание одного уровня топлива, наличия специального места. Все это, как правило, требует финансов, и кроме того — небезопасно. При работе есть вероятность скачков напряжения, которые могут привести к поломке системы электронного управления котлом.

Гораздо удобнее и проще решить вопрос при помощи ИБП – источника бесперебойного питания. «Бесперебойник» автоматически включается при отсутствии электроэнергии, благодаря чему система будет работать в любом случае. Оборудование ИБП можно установить в любом помещении без какого-либо специального обслуживания — аккумуляторные батареи заменяются раз в 2-3 года. Функционирует такое устройство практически бесшумно. Нужно отметить и то, что установка ИБП обходится намного дешевле, чем покупка, например, генератора.

Нюансы работы «беспребойника»

Однако и здесь имеются свои тонкости. ИБП, как правило, выдает напряжение постоянного характера, в то время как насос требует именно переменный тип напряжения. Поэтому для «бесперебойника» необходимо приобрести инвертор — своего рода преобразователь тока.

Инвертор – это обязательная составляющая системы отопления, которая обеспечит работу циркуляционного насоса.

Чаще всего современный ИБП представляет собой механизм из инвертора и аккумулятора (либо их может быть несколько). Достоинства ИБП, в который входит инвертор следующие:

  • создается чистый синус, благодаря которому функционирует циркуляционный насос;
  • экономия электроэнергии;
  • возможность увеличить количество используемых аккумуляторов;
  • автоматическое включение при перебоях с электричеством и в целом простота эксплуатации.

Классификация «бесперебойников»

Существует несколько типов ИБП:

  • линейный тип — самый простой, в нем отсутствует стабилизатор напряжения. Если происходит отключение от электросети, прибор автоматически подключается к питанию от аккумуляторной батареи;
  • линейно-интерактивный источник бесперебойного питания. В нем присутствует простейший стабилизатор и от одного до четырех аккумуляторов, заряд которых система контролирует самостоятельно. В устройствах такого типа имеется меньшее внутреннее напряжение.

Установка

Порядок установки ИБП с инвертором зависит непосредственно от модели устройства. Разница между такими преобразователями напряжения 12/220 заключается в типе автоматики, которая и определяет процесс установки.

Так, некоторые агрегаты монтируются непосредственно на мотор насосного оборудования. Другой тип источника бесперебойного питания устанавливается только на стену и работает только в вертикальном положении. Имеет место и источник бесперебойного питания прямоугольной формы и внушительных размеров. Данного типа автоматика устанавливается рядом с циркуляционным устройством. Подключить преобразователь напряжения 12/220 можно и своими руками, воспользовавшись инструкцией.

виды, особенности, плюсы и минусы

Содержание статьи:

В большинстве случаев автономная система отопления включает в себя насос циркуляционного типа, служащий для принудительного движения жидкости-теплоносителя по трубам. Для работы этого устройства требуется постоянный источник питания, чаще им выступает стандартная электросеть на 220 В. Однако в частных домах, где устанавливают автономное отопительное оборудование, может случиться авария, плановое отключение света или отключение электричества при перегрузке сетей. В результате отопительные устройства могут выйти из строя, а трубы – протечь. Бесперебойник для насоса отопления – это прибор, который не позволит случиться серьезной аварии и обеспечит дальнейшую работу оборудования при кратковременных сбоях в сети.

Принцип действия

Бесперебойник – это резервный аккумулятор, который продолжает питать насос отопления при отключении электричества

Бесперебойник представляет собой аппарат, регулирующий схему подключения к конкретному источнику питания в зависимости от характеристик подачи энергии. Если в основной линии пропадает электричество, ИБП переключает систему на резервный аккумулятор. Основные функции прибора:

  • Автоматическое подключение к аккумуляторной батарее при сбоях с электроснабжением от постоянного источника.
  • Преобразование напряжения из постоянного в переменное.
  • Устранение риска повреждения насоса из-за колебаний напряжения.
  • Стабилизация параметров подачи тока.

Последнюю функцию выполняют только модели, в комплект которых входит стабилизатор.

Модели бесперебойников

В продаже можно встретить большое количество устройств, различающихся конструктивными особенностями, габаритами и ценой. Основная классификация предусматривает деление оборудования на три типа.

Резервные

Бесперебойник для насоса для отопления обеспечивает подачу энергии от централизованной сети 220 В, при сбоях или прекращении подачи электропитания переключает оборудование на аварийный аккумулятор. Напряжение мощностью 12 В направляется с батареи на преобразователь, где его трансформируют в переменное с повышением. Стабилизация сетевого напряжения не выполняется, поскольку приспособление для этой цели не предусмотрено в оборудовании конструктивно. Для блокировки импульсных помех, способных навредить оборудованию, применяется фильтр пассивного типа.

Литейно-интерактивные

ИБП с трансформатором для поддержания нужного напряжения на выходе

Эти разновидности применяются чаще, отличаются повышенным удобством в эксплуатации и эффективностью. Главным отличием таких бесперебойных блоков является использование стабилизатора электроэнергии стандартной конструкции: он применяется для выравнивания параметров напряжения. В схему включен автоматический трансформатор, в котором при колебании показателей подключаются соответствующие линии обмоток с помощью электронного коммутирующего аппарата. В результате выходное напряжение незначительно отличается от номинальной характеристики. Кроме того, линейно-интерактивные бесперебойники комплектуются преобразователями и фильтрующими элементами.

С двойным инвертированием

Эта конструкция имеет существенные отличия от двух предыдущих разновидностей. Выпрямление параметров сетевого напряжения предусмотрено с учетом запаса электроэнергии в конденсаторных батареях. Второй инвертор блока обеспечивает повторное преобразование тока из постоянного в переменный. Сами конденсаторы оборудования имеют двойное назначение. Если параметры напряжения завышены, излишки подаются на эти элементы, а при снижении значений накопленная электроэнергия служит для восполнения и стабилизации.

Управление преобразовательными процессами выполняет микроконтроллер, оснащенный генератором кварцевой конструкции. За счет этого удается добиться максимальной точности параметров напряжения и частоты. Инверторные бесперебойные аппараты включают в структуру зарядные приспособления, позволяющие подзарядить аккумулятор.

Преимущества и недостатки

Установка самого простого устройства позволяет избежать взрыва твердотопливного котла

Каждая разновидность бесперебойного источника обладает своими плюсами и минусами. К числу достоинств резервных ИБП относят следующие свойства:

  • повышенный уровень КПД;
  • сниженное количество выделяемого тепла;
  • практически бесшумная работа;
  • доступная цена.

К минусам можно отнести длительный период переключения, искажения характеристик выходного напряжения и отсутствие возможности изменения частоты и амплитуды тока.

Главные преимущества линейно-интерактивных моделей:

  • высокий КПД;
  • бесшумное функционирование;
  • стабилизация параметров напряжения.

Инверторный ИБП – самый эффективный благодаря быстрому переключению на резерв

Как и предыдущая разновидность, такие блоки долго переключаются, обладают пониженной точностью. Другие недостатки оборудования – возможные отклонения в частоте тока и трапециевидное напряжение.

Наиболее удобными и эффективными в работе считают инверторные аппараты. Их плюсы:

  • расширенный рабочий диапазон;
  • повышенная точность стабилизации напряжения;
  • мгновенное переключение;
  • повышенная точность частоты;
  • максимальная защита от помех.

Минусом считается немалая стоимость и шумность работы.

Выбор и определение мощности

ИБП марки АРС служит долго, является одной из самых надежных конструкций

При подборе оборудования требуется обратить внимание на следующие характеристики:

  • Мощность. Значение вычисляют по формуле Р/Cos ϕ, где первый показатель – тепловое напряжение, а второй – параметр, указанный в документации к прибору.
  • Емкость аккумулятора.
  • Максимальный срок автономного функционирования.
  • Подсоединение внешних источников и накопителей энергии.
  • Степень точности выходного напряжения.
  • Скорость переключения на резервный источник.
  • Степень искажений.

В продаже можно найти большое количество моделей бесперебойников, которые могут применяться в автономной системе отопления. Наиболее популярными являются устройства марок Скат, АРС, Sven, Blazer, Teplocom, ECM и ряда других производителей.

При покупке желательно отдать предпочтение оборудованию известных брендов, поскольку оно гарантированно прослужит несколько лет, защищая систему от аварийных ситуаций. Цена ИБП зависит от конструкции устройства, материалов производства, степени точности преобразования и других факторов.

Блок управления циркуляционным насосом отопления своими руками

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме – ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Система отопления на основе теплового насоса своими руками

Все чаще люди, интересующиеся альтернативными источниками отопления, задаются вопросом — можно ли сделать систему отопления на основе теплового насоса своими руками? Форумы заполнены различными вариантами такого исполнения для различных типов тепловых насосов. Мы предлагаем таким умельцам набор для сборки системы отопления на основе теплового насоса воздух-вода своими руками.

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

  • – наружный блок теплового насоса Mitsubishi Electric;

  • – бак-акумулятор;
  • – паяный пластинчатый теплообменник с параметрами, подходящими под параметры внешнего блока;

  • – циркуляционный насос;
  • – реле протока для контроля циркуляции воды в системе ;

  • – блок автоматики и управления, состоящий из: контроллера управления внешним блоком, циркуляционным насосом и дополнительным оборудованием; щита автоматики для контроля и управления дополнительным оборудованием.

Кроме этого, понадобятся медные трубы, различные фитинги, запорная и предохранительная арматура, термоизоляция.

Каждую из составляющих частей узлов системы для сборки теплового насоса своими руками вы можете приобрести у нас.

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

  1. Параметры теплообменника, насоса и других узлов должны быть обязательно согласованы. Для этого необходимы расчеты, самостоятельный экспериментальный их подбор проблематичен. Оперируя понятиями «не тянет» и «работает, но неэффективно», очень сложно попасть в область оптимальных параметров.
  2. Отсутствие правильных термодинамических расчетов приводит к тому, что система имеет недостаточную мощность или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
  3. В отопительных системах с тепловым насосом, где исчезновение напряжения может быть не обнаружено своевременно, также необходимо предусмотреть защиту от замораживания.
  4. Воздушно-водяным тепловым насосам необходимо обеспечить минимальный 10-минутный выбег в режиме оттаивания. Для этого нужно правильно подобрать буферный накопитель сетевой воды, а также предусмотреть возможность оттаивания в блоке управления

Таким образом, реализация самого принципа работы системы отопления на основе теплового насоса и приобретение необходимого при этом оборудования не представляют трудностей. Однако согласование параметров отдельных частей, их увязка в единую систему может быть затруднительна даже для тех, кто уже имел дело с подобными устройствами. Ведь речь идет о проектировании и изготовлении технически сложного оборудования. Поэтому удачная (эффективная) работа самостоятельно изготовленного теплового насоса относится больше к области везения, чем точного инженерного расчета: никто не может дать гарантии, что такой аппарат будет хорошо функционировать с пятой, десятой или сотой попытки модернизации и радовать владельца длительным сроком эксплуатации, экономичностью работы и обеспечением требуемых параметров.

Резервное питание - Старый дом

«Первый шаг к выбору генератора - определить, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации».

Иллюстрация Яна Ворпола

Джаспер Х. и Филлис Вайман десятки раз теряли власть за 31 год, который они прожили в отреставрированном фермерском доме в Питтсфилде, штат Мэн. Но после ледяной бури 1998 года, в результате которой Вайманы оставались без электричества более чем на четыре дня, они решили, что с них хватит жизни при свете керосиновых фонарей, ютясь вокруг дровяной печи, без проточной воды из-за колодезного насоса. был мертв.(Они спасли еду из холодильника, закопав ее в сугробе.) Итак, Джаспер выложил 7000 долларов на резервный генератор. Эта мини-электростанция, работающая на дизельном топливе, находится в гараже, ее выхлоп выходит через трубу, проходящую через стену, и вырабатывает достаточно электроэнергии для работы их светильников, холодильника, колодезного насоса, печи и водонагревателя - почти всего, что нужно Вайманам, чтобы выдержать непогоду. отключение электричества. «Если мы получим еще один такой шторм, этого более чем достаточно, чтобы сделать все, что нам нужно», - говорит Джаспер.

Wymans присоединяются к растущему числу домовладельцев, которые устанавливают генераторы для защиты от длительных или повторяющихся отключений электроэнергии. Продажи жилых единиц, которые на короткое время резко выросли во время паники по поводу 2000 года в конце 1990-х, неуклонно росли, частично чему способствовали постоянные отключения электроэнергии в Калифорнии, отключения транзисторов во время летней жары и постоянная угроза сильного шторма это может оборвать линии электропередач.

Непредсказуемость отключений дает стационарным, стационарно установленным резервным генераторам явное преимущество перед их портативными газовыми аналогами, которые напоминают двигатели для больших газонокосилок на тележках.Переносной компьютер нужно выкатить на улицу, запустить вручную и подключить к домашней электросети. Этот процесс занимает по крайней мере несколько минут - если кто-то дома это делает. А если отключение питания продлится более нескольких часов, бензобак портативного устройства, скорее всего, иссякнет. Постоянно установленный резервный генератор, напротив, всегда готов к работе и может работать без остановок в течение нескольких дней, питаясь от линии природного газа или резервуаров с пропаном или дизельным топливом.

Анатомия генератора
При отключении электроэнергии эта автоматическая резервная установка переключается в аварийный режим, запускает генератор и подает питание на определенные аварийные цепи в доме.

Иллюстрация Яна Варпола

Главный автоматический переключатель

Когда электричество у Вайманов отключается, они должны щелкнуть ручным переключателем (который изолирует дом от входящих линий электропередачи), затем нажать кнопку, которая запускает их блок. Еще за 1000 долларов за них мог бы сделать автоматический переключатель резерва. Это умное устройство постоянно контролирует поступающую мощность и при обнаружении прерывания или серьезного снижения напряжения (отключения) автоматически изолирует дом и запускает генератор.В целом процесс занимает от 10 до 20 секунд. «Вы будете в темноте на несколько секунд, но электричество вернется, как только включится генератор», - говорит Билл Перри-старший, владелец Central Maine Diesel и установщик системы Wymans. Причина задержки заключается в том, что передаточный переключатель ждет, чтобы увидеть, вернется ли питание, чтобы генератор не включался и не выключался каждый раз, когда тускнеет свет. Когда питание от электросети возвращается, передаточный переключатель ожидает устойчивого протекания тока, прежде чем отключит генератор.

Первым шагом при выборе генератора является определение того, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации. Это скажет вам, насколько большой должна быть мощность генератора. Например, небольшие блоки мощностью от 4 до 8 кВт могут питать фонари и некоторые критически важные приборы, в то время как гигантские устройства мощностью 25 кВт позволяют дому функционировать так, как будто линии электропередач никогда не выходили из строя. Генератора мощностью от 10 до 15 кВт, который чаще всего используется в жилых домах, обычно достаточно для питания большинства бытовых приборов, включая такие энергозатраты, как водонагреватели и оконные кондиционеры.Чтобы ограничить потребность в мощности (и размере генератора), необходима распределительная панель для основных нагрузок. К панели подключаются только цепи, требующие аварийного питания. Обычно он получает и распределяет мощность от электросети, но во время отключения электроэнергии, после активации главного переключателя, эта панель получает всю свою мощность от генератора. (Когда отключение электричества закончится, панель вернется к электросети.)

Генератор правильного размера должен выдавать на 10–20 процентов больше мощности, чем общая ожидаемая потребность.Работа агрегата слишком близко к его номинальной мощности снижает топливную эффективность и затрудняет работу двигателя. При полном перенапряжении выключатели генератора сработают (чтобы защитить его от перегрева). «Слишком маленький генератор хуже, чем вообще не иметь энергии», - говорит Рон Форд, менеджер по продажам компании Kohler, которая производит как бытовые, так и промышленные генераторы.

Вы платите значительную цену за удобство стационарного генератора, и эта цена существенно возрастает по мере увеличения выработки.Она начинается примерно с 3000 долларов для моделей мощностью от 6 до 8 кВт и достигает от 5000 до 10 000 долларов для моделей мощностью от 11 до 20 кВт. Добавьте к этому от 800 до 2500 долларов за установку, включая заливку бетонной площадки, проводку и установку топливопровода и бака, все это координируется дилером. (Найдите их на желтых страницах или на сайтах производителей.) Кроме того, есть расходы на обслуживание и топливо.

Таблица для расчета параметров генератора

Определение размеров генератора

Чтобы определить, какой должна быть мощность вашего генератора, составьте список всех устройств, которые вам понадобятся во время отключения электроэнергии, и сложите их импульсные ватты - количество электроэнергии, необходимое двигателю для запуска (см. Изображение 3) .Добавьте к этой сумме мощность в ваттах для электрических устройств без двигателей, таких как лампочки, водонагреватели и телевизоры. К этой сумме добавьте 10–20 процентов запаса прочности, затем разделите на 1000, чтобы получить мощность в киловаттах, которую вы должны искать в генераторе.

По словам Рона Форда, менеджера по продажам компании Kohler, этот расчет гарантирует, что генератор будет достаточно большим, чтобы справиться с аварийным потреблением энергии при работе от ½ до своей максимальной нагрузки, что снижает расход топлива и износ двигателя. (см. Изображение 2) .

Техническое обслуживание генератора

Постоянно установленный генератор немного похож на владение лишним автомобилем, хотя он должен прослужить значительно дольше. Двигатели могут проработать от 1500 до 3000 часов, что, учитывая короткую продолжительность большинства отключений, составляет около 15–20 лет. Чтобы двигатель работал тогда, когда он вам нужен, большинство установщиков предлагают годовые контракты на обслуживание (200–250 долларов США) на замену масляного и воздушного фильтра, проверку стартерной батареи и тестирование системы. В отличие от автомобилей, некоторые генераторы автоматически "тренируются" в течение нескольких минут раз в неделю, чтобы циркулировать масло и заряжать аккумулятор. (В это время в дом не подается электричество.)

Помимо размера и цены, стоит обратить внимание на следующие особенности:

• Электронный регулятор напряжения для предотвращения колебаний, которые могут повредить электронику.

• Легкость доступа для обслуживания.

• Атмосферостойкий изолированный корпус для снижения шума двигателя. "Меньший, 8.«Агрегаты мощностью от 5 до 11 кВт довольно тихие», - говорит Форд. Генераторы большего размера, признает он, намного шумнее.

Шум и периодическая замена масла - лишь незначительные неудобства для Wymans. «Мы должны были сделать это давным-давно», - говорит Джаспер. «Теперь мне было бы очень непросто без генератора».

Что насчет компьютера?

Компьютерная система может потерять большие объемы важных данных в течение 10–20 секунд между моментом отключения электроэнергии и запуском генератора. Решение: резервная батарея, также называемая «источником бесперебойного питания» или ИБП.

Этим устройствам требуется всего миллисекунды, чтобы обнаружить отключение электроэнергии или колебания напряжения (скачок или падение напряжения) и вмешаться с собственным «чистым» источником питания. Обычный домашний компьютер даже не заметит прерывания. Некоторые модели ИБП имеют возможность автоматически выключать ПК по прошествии определенного времени, если во время отключения никого нет дома.

Существуют ИБП размером с хлебную коробку за 50 долларов, которые могут работать на компьютере и контролировать в течение 10 минут - этого достаточно, чтобы сохранить работу и выключиться.Или вы можете купить большие 5-киловаттные банки, которые стоят 5000 долларов и будут поддерживать несколько критических цепей в доме в течение нескольких часов или дней (при умеренном использовании).

За исключением периодических испытаний, ИБП не требует обслуживания. Его герметичный аккумулятор заряжается от домашней электросети. По словам Роба Хекенаста из Xantrex Technology Inc., производителя систем резервного питания от батарей, можно ожидать, что они прослужат от 7 до 10 лет без заметного снижения объемов производства.

По словам Хекенаста, поскольку аккумуляторы довольно быстро разряжаются, в лучших системах резервного копирования используется комбинация источников питания.«Для полноценного питания приобретите аккумуляторы для кратковременных отключений и резервный генератор на время длительного отключения электроэнергии».

Где найти

Переносной генератор:

EB5000XK1 от Honda Power Equipment Group

Alpharetta, GA

hondapowerequipment.com

800-426-7701

Источник бесперебойного питания:

American Power Conversion Corp.

West Kingston, RI

apc.com

877-800-4272

Дистибутор генератора:

Центральный Мэн Дизель

Бангор, ME

888-899-0603

Благодарность:

Рон Форд и Гаррет Мерсбергер из The Kohler Co.

Колер, Висконсин

kohler.com

800-544-2444

Джордж Амидон

Крафт Пауэр

Woburn, MA

781-938-9100

Резервная батарея печи

Если бы у нас отключилось электричество, это означало бы отсутствие тепла: наша печь горит природный газ, но для работы требуется электричество.У нас нет камина или другой простой резервный нагреватель, и наш обычный подход, если наша печь сломались бы электрические обогреватели. Я замерил нашу печь, в том числе Циркуляционные насосы, потребляющие всего 1,7-3,6 Вт в зависимости от количества зоны были запущены. Это не так уж и много! После продумываю варианты бэкапа power Я решил построить что-нибудь вокруг батареи.

Составные части:

  • Аккумулятор : 12 В, 100 Ач герметичный свинцово-кислотный AGM, 170 долларов.

  • Зарядное устройство : NOCO Genius 3.Умное зарядное устройство на 5 А, 60 долларов США

  • Инвертор : чистый синус 300 Вт, 12 В, $ 47 (предупреждение: читать дальше)

  • Измеритель : измеритель напряжения / тока, $ 19

Общая стоимость, включая налоги и доставку, 300 долларов США.

Инвертор поставляется с зажимами для крепления к аккумулятору, и для прикрепления счетчика я использовал провод, который у меня уже был (это найти потому что по этому проводу почти нет тока). Я подключил отопление к нему подключили термостат, и он заработал!

К сожалению, я увидел намного больше энергии, чем ожидал:

Я понял, что записанные мной очень низкие значения должны быть Амперы, а не ватты, отключены в 120 раз (напряжение).Что означает мой Расчет времени работы (дни на одной 100Ач батарее!) был далек от истины.

Что еще хуже, инвертор был рассчитан на 300 Вт (выброс 600 Вт) через несколько минут напряжение упало и сам выключен. Я попробовал снова, тот же образец:

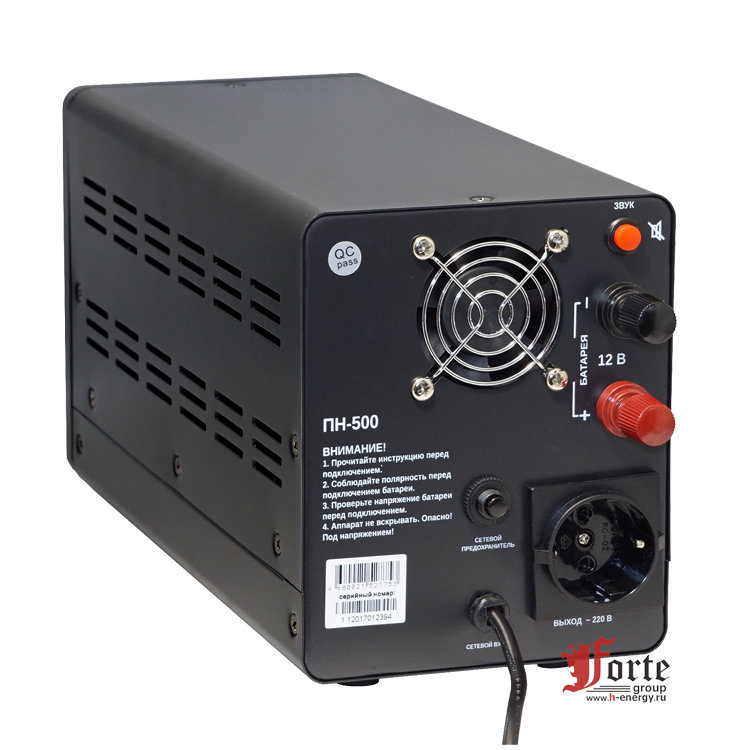

Я вернул инвертор и купил новый с более высокими номиналами: 500 Вт. и 4,4 звезды:

Общая стоимость с учетом налогов и доставки составляет 350 долларов.

Когда пришел новый инвертор, я подключил его, и все выглядело хорошо. Вот он при включенных двух термостатах и ​​во время части цикл котла при работающем вентиляторе:

Потребляемая мощность немного выше в вольт-амперах, что говорит нам о коэффициенте мощности. не идеально:

Напряжение упало с 118 В на счетчике до 116 В на всем вещь, и остался там:

А вот как выглядит выход из батареи:

Деление 269 Вт на выходе на 309 Вт от батареи говорит инвертор работает с КПД 87%, что находится в задокументированном диапазоне (85-90%).

Я прогнал всего минут десять: сейчас лето и я не хочу обогреть дом. Следующее испытание будет на холоде, а потом Я хочу посмотреть, как долго я могу работать от полной батареи. Мне кажется как будто у нас всего несколько часов работы от батареи.

В целом наша система отопления оптимизирована для экономии топлива, а не электричество. Это означает, что он постоянно запускает насосы при попытке обогреть дом. Что по цене 0,22 доллара США за кВтч - это абсолютно правильный баланс! Но Думаю, если бы мы пытались сэкономить электроэнергию, имело бы смысл бежать его, пока радиаторы не нагреются, а затем выключите на время, повторяя каждый раз, когда они остывают. Тем не менее, имеет смысл возьми другую батарею или может быть генератор. Все еще ругаю себя за неверное определение счетчика, а не понимая, на сколько энергии мне нужно было потратить.

Миф о резервном аккумуляторе для всего дома

Системы резервного питания от батарей в сочетании с солнечной батареей провозглашаются лучшим решением для отключения электричества в целях общественной безопасности в Калифорнии, не говоря уже о нашей архаичной электросети.

Эти системы не только идеально подходят для питания дома при отключении электроэнергии, но также помогают снизить затраты на электроэнергию и предоставляют услуги по поддержке сети, когда это необходимо местным коммунальным предприятиям.По причинам выбросов и стоимости обычные газовые или дизельные генераторы не подходят.

Поэтому неудивительно, что спрос на эти системы превышает предложение оборудования, а также наличие квалифицированного монтажного персонала.

Пределы резервного аккумулятора для всего дома

Но в этом есть загвоздка. Нам нравится верить в миф о резервном копировании всего дома или в представление о том, что наш образ жизни в 21 и годах будет продолжаться, несмотря на адский пожар или паводок.На самом деле все обстоит иначе: типичные системы резервного питания от батарей работают лучше всего, когда они спроектированы для нормирования емкости батарей и минимизации использования основных устройств.

Мифы часто возникают на самом деле: аккумуляторные системы для всего дома действительно работают в автономных приложениях. В США около 180000 таких домов

. Но эти дома были спроектированы для автономного проживания: они обычно меньше по размеру и хорошо изолированы; использовать топочный обогрев с пропановой опорой; включать активные и пассивные солнечные тепловые системы; и не имеют энергоемких систем кондиционирования воздуха, зарядных устройств для электромобилей уровня 2 или бассейнов.

Есть два фундаментальных инженерных ограничения, которые делают непрактичным запуск всего дома только от батареи. Во-первых, энергоемкость типичных литий-ионных аккумуляторных систем недостаточна для питания всего дома во время ночного отключения электроэнергии. Во-вторых, инверторы с резервным аккумулятором недостаточно мощны, чтобы запускать и запускать многие крупные приборы.

Конечно, несколько аккумуляторов и инверторов могут решить эти ограничения по энергии и мощности. Но стоимость 20+ киловатт инверторов и 40+ киловатт-часов батарей непомерно высока для типичного домовладельца.

Более практичным подходом является разработка системы резервного питания от батарей только для питания критических нагрузок: никаких крупных бытовых приборов, таких как кондиционеры, 240-вольтовые зарядные устройства для электромобилей или электрические плиты. Вместо этого, всего четыре-восемь меньших контуров в доме для охлаждения, освещения, развлечений, связи и розеток.

В нашем нынешнем жилищном фонде используется много электроэнергии, а из-за множества подключенных устройств в более новых домах часто используется еще больше.

Устройства с высокой потребляемой мощностью являются наиболее сложной задачей для систем резервного копирования всего дома.Потребляемая мощность большого центрального кондиционера составляет 5000 Вт, зарядного устройства для электромобилей - 7000 Вт, электрической плиты - 10 000 Вт, а насосов для бассейнов - 2200 Вт.

Пределы энергии батареи

Итак, как долго типичная солнечная и аккумуляторная система работает ночью при работе с этими более крупными приборами? Ответ: совсем недолго.

Математика проста. Если аккумулятор разряжен до 2,5 киловатт-часов в ночное время (типично, если аккумулятор используется в вечернее время для максимальной экономии собственного потребления), энергии аккумулятора достаточно только для работы насосов бассейна в течение 60 минут, что является центральным Переменный ток на 30 минут, зарядное устройство для электромобилей на 20 минут или электрическая плита на 15 минут.

При работе любого из этих устройств - после относительно короткого интервала автоматического резервного копирования всего дома - батарея скоро разрядится и не сможет питать критические нагрузки. В лирическом выражении: никаких огней. Нет телефона. Никакого электромобиля. Ни единой роскоши. Как Робинзон Крузо, настолько примитивен, насколько это возможно.

Одно из возможных решений - вручную отключить большие нагрузки бытовой техники во время отключения электроэнергии. К сожалению, многие отключения электроэнергии происходят днем, когда никого нет дома, или ночью, когда люди спят.Клиенты, которые пытались вручную сбросить нагрузку, обычно разочаровываются в своей системе резервного копирования.

Другое решение (если позволяют бюджет домовладельца и пространство на стене) - добавить вторую аккумуляторную батарею, что фактически удвоит срок хранения энергии.

За последние несколько месяцев мы работали с клиентами, у которых был ряд хороших и плохих опытов с резервным аккумулятором. Во время первого отключения электроэнергии в нашем районе, который произошел примерно в 22:30, один клиент, который использует аппарат с постоянным положительным давлением в дыхательных путях (CPAP), разряжен своей аккумуляторной батареей примерно за 2 часа дня. м. (он начал храпеть, и жена велела ему спать на диване). Другой клиент использовал резервную систему для питания одной из дополнительных панелей в своем доме, и он не осознавал, что произошел сбой питания, пока не разрядился аккумулятор.

Решение для обоих клиентов заключалось в том, чтобы удалить несколько дискреционных цепей из резервных субпанелей, чтобы батареи хватило на всю ночь.

Пределы мощности инвертора

Максимальная выходная мощность аккумуляторного инвертора (в киловаттах) - вторая причина мифа о резервном питании всего дома.

Большинство инверторов с резервным аккумуляторным питанием были разработаны для домашних электросетей на 200 А, что подразумевает максимальную выходную мощность переменного тока 7600 Вт при подключении к сети. При питании от батареи (которая имеет ограниченную пиковую скорость разряда) эти инверторы обычно могут обеспечивать 5000 Вт постоянной мощности или 6000 Вт пиковой мощности (около 25 ампер).

Однако требования к мгновенному пусковому импульсному току двигателя переменного тока или насоса часто в два или три раза превышают нормальный потребляемый ток - это означает, что инвертор просто не переключится в резервный режим. Даже если аккумулятор полностью заряжен в солнечный день, насос переменного тока и бассейн не запустятся, и ни одна из критических нагрузок не получит питания.

Проектирование систем резервного питания от солнечных батарей

Независимо от этих энергетических, энергетических и финансовых ограничений, хорошо спроектированная солнечная и резервная система может обеспечивать электроэнергию почти бесконечно. Решающее значение имеют три элемента дизайна.

Во-первых, энергоемкость батареи (киловатт-часы) и мощность инвертора (киловатт) должны быть согласованы с потребностями дома в ночное время, когда батарея частично разряжена.Во-вторых, количество резервных цепей должно быть строго ограничено, чтобы предотвратить питание слишком большого количества небольших устройств или любых крупных устройств. В-третьих, размер солнечной системы должен быть достаточным для частичной подзарядки аккумулятора даже в пасмурный зимний день.

Предстоящие технологии электрических систем умного дома устранят эти практические ограничения за счет автоматического отключения нагрузки во время отключения электроэнергии. На выставке Solar Power International 2019 компании продемонстрировали интеллектуальные средства управления бытовой техникой и автоматические выключатели, которые могут автоматически отключать большие приборы.Также была продемонстрирована технология умных электрических панелей, которые могут автоматически управлять всеми цепями в доме.

К концу 2019 года в Калифорнии будет более 10 000 домов и предприятий, оборудованных комбинированными системами солнечной энергии и резервного питания от батарей. По мере того, как эти системы становятся менее дорогими (как за счет снижения стоимости оборудования, так и за счет стимулов), они станут для людей наиболее целесообразным и эффективным способом приспособиться к новой норме отключения электроэнергии для общественной безопасности.

Не говоря уже о самом чистом, безопасном и экономичном способе восстановления нашей архаичной электросети.

***

Барри Корица - генеральный директор калифорнийской компании Cinnamon Energy Systems.

Как чистить змеевики конденсатора теплового насоса

Возможно, вы не думаете о змеевиках конденсатора своего наружного теплового насоса при планировании весенней уборки, но это может быть самым важным, что вы можете сделать.

Мы настоятельно рекомендуем очистить змеевики конденсатора теплового насоса этой весной. Конечно, ваш специалист по ОВК проведет чистку змеевиков испарителя в помещении и змеевиков конденсатора на открытом воздухе, но вы получите большую пользу от более частой чистки тепловых насосов.

Весной и летом увеличиваются скошенные травы, хлопчатник с тополей и одуванчики. Если вокруг много травы и плавающего мусора, возможно, вам придется чистить тепловой насос еженедельно!

Простая очистка теплового насоса перенесет вас в сезон охлаждения с повышенным комфортом, эффективностью и экономией энергии.

Пошаговые инструкции по очистке змеевиков наружного конденсатора

Ваш наружный конденсаторный блок необходимо чистить не реже двух раз в год, и весна - идеальное время для этого - на улице не слишком жарко или слишком холодно, и, скорее всего, вы сейчас используете блок экономно.

1. Перед тем, как сделать что-нибудь, выключите питание для теплового насоса на его запорную коробке, как правило, расположены в поле зрения на внешней стене. Отключения могут быть разными в зависимости от агрегата. Если отсечной коробки нет, вы можете отключить питание блока с помощью коробки выключателя. Попробуйте включить устройство, чтобы проверить, действительно ли он выключен.

2. После отключения питания очистите область вокруг конденсатора. Для эффективного потока воздуха мы рекомендуем оставлять около 2–3 футов зазора вокруг каждой стороны конденсатора.Это означает, что все кусты, оборудование или другой мусор следует убрать. Помните об этом минимальном зазоре при установке чего-либо вокруг вашего устройства. Если какие-либо кусты или кустарники вторглись в пространство для дыхания теплового насоса, срежьте их.

После того, как вы очистили конденсатор, вы почти готовы к стирке. Только не забудьте выключить питание агрегата! Меры предосторожности являются наиболее важными при работе с электрическими соединениями.

3. После того, как вы освободите минимум 2 фута вокруг всего блока, следующий шаг - снять внешнюю часть с конденсатора. Это деталь, которая защищает конденсатор и огибает его. В зависимости от потребности вы можете использовать насадку с мягкой щетиной для очистки металлических пластин пылесосом.

Перед тем, как использовать садовый шланг для завершения процесса очистки, отвинтите верхнюю решетку и откройте ее . Вентилятор должен быть прикреплен, поэтому будьте очень осторожны, чтобы не подвергать электрические соединения нагрузке.Важно избегать прямого распыления воды на вентилятор или попадания на него воды во время очистки ребер конденсатора.

Если вы не можете отвинтить верхнюю решетку или поднять вентилятор, просто будьте осторожны, чтобы не ударить его водой при чистке ласт.

4. Теперь пора использовать садовый шланг, чтобы убрать скопившуюся грязь. Здесь самое главное - очистить змеевик конденсатора. Вы можете использовать раствор для очистки конденсатора, доступный в вашем местном магазине товаров для дома, но подойдет обычное мыло и вода.

Просто нанесите чистящий раствор на змеевики (или воспользуйтесь пульверизатором). Постарайтесь обойти все устройство, но будьте осторожны, чтобы не погнуть плавники.

После того, как вы протерли ласты чистящим раствором, направьте воду прямо на ласты и не ударяйте по ластам сбоку. Если несколько плавников погнулись или какие-то из них ранее были погнуты или повреждены, вы можете исправить их позже.

С помощью гребня распрямите все погнутые ребра на вашем устройстве.Изогнутые ребра создают неэффективный воздушный поток, и их труднее чистить. Гребень HVAC Fin Comb можно найти в Интернете или в магазине товаров для дома. НЕ используйте ножи, бритвенные лезвия, отвертки с плоским шлицем или другие острые предметы. Либо используйте гребешок для плавников, либо позвоните своему местному специалисту по HVAC.

Заменить внешнюю решетку и верхнюю решетку (если она была поднята). Снова включите питание устройства. При необходимости отрегулируйте термостат.

TL; DR - Обзор шагов:
  1. Убедитесь, что устройство было отключено от источника (запорный выключатель или блок выключателя)
  2. Очистите область вокруг конденсатора (для этого можно надеть перчатки)
  3. Снимите внешнюю крышку теплового насоса (для этого может потребоваться отвертка)
  4. Снимите верхнюю решетку и вентилятор (если можно)
  5. Протрите змеевики конденсатора очистителем для змеевиков конденсатора или раствором воды с мылом
  6. Используйте садовый шланг, чтобы промыть его снаружи (бейте плавниками головой, а не под углом)
  7. Используйте гребень для плавников, чтобы выпрямить любые изогнутые плавники
  8. Установите верхнюю решетку и крышку теплового насоса на место
  9. Включите питание и наслаждайтесь плодами своего труда!

Факты о грязных катушках Змеевики конденсатора

должны оставаться чистыми, чтобы обеспечить энергоэффективность, комфорт в помещении и низкие счета за электроэнергию. Грязные змеевики создают ненужную нагрузку на вашу систему HVAC. Фактически, согласно отчету Southern California Edison (SCE) за 2010 год, грязные змеевики конденсатора ухудшают охлаждающую способность до 40% и снижают энергоэффективность до 60%.


Преимущества чистых змеевиков конденсатора:
  • Максимальная теплопередача
  • Энергоэффективность
  • Комфорт в помещении
  • Долговечность системы
  • Качество воздуха в помещении

Конечно, если вы не хотите заниматься этим проектом своими руками, обратитесь к профессионалам HVAC в Hiller.Мы предоставляем полный спектр услуг по настройке и планам технического обслуживания HVAC, которые включают сезонную чистку.

Водонагреватель с медным змеевиком своими руками

diy водонагреватель с медной спиралью, как упоминалось в исходном видео, здесь нет зажимов для пайки Обжимные кольца Чем длиннее змеевик, тем больше воды можно нагреть за один раз, так что 1 дюйм 2. К тому времени, когда вода выйдет из трубы огонь нагрел воду. Внутри теплый влажный воздух из вашего дома выдувается через змеевик испарителя.Прекрасная пластичность, легко поддается механической обработке при горячем и холодном давлении. Схема обычно включает двухполюсный прерыватель на 30 А и неметаллический кабель 10 2 NM или MC. delay 18 мар 2017 Отличное видео. Я думаю, что размещение змеевика между огнеупорными кирпичами даст более равномерное распределение тепла. с воздухом к воздуху или воздухом с водой к воздуху. Например, почти все старые водонагреватели имеют внутри медный змеевик; возможно, стоит приложить усилия, чтобы удалить медный змеевик и переработать его самостоятельно.В последнем случае нагретая вода из змеевика Therma имеет меньшую плотность и легче и естественным образом поднимается в верхнюю часть водонагревателя или накопительного бака. Отдельно напомню, что я читал, что идеальная система должна иметь змеевики размером до 50 от поверхности воды. Душ бесплатно. Нагрейте бассейн бесплатно. Используйте энергию солнца. Выгодные предложения. Электричество не требуется. Электрический нагрев. Электрические погружные нагреватели доступны для водонагревателей в U. SKU HWC 18X17. Катушки не изнашиваются и не ломаются. Крепления на крыше или на земле продлевают купальный сезон.Взросление - это сложно, независимо от того, как долго вы этим занимаетесь. Это довольно простой вопрос, когда змеевик с трубкой направлен на юг, чтобы прокачивать воду и затем возвращаться в бассейн. 6 апреля 2018 Самодельный плоский солнечный водонагреватель с медным змеевиком. Следите за тем, чтобы кран не открывался слишком быстро, иначе бак для долива может заполниться слишком быстро, и его переполнение не пройдет. Внутри находится хладагент. Нагрев воды солнцем - это не ракетостроение. Разделы этой страницы. Кронштейн 4 мм SUS201 304 1.75. com. Этот компонент кондиционера, также известный как змеевик испарителя, находится внутри внутреннего блока 39 вашей системы HVAC. У нас есть клиент, который использовал наш обогреватель для обогрева существующей системы отопления под полом в своем доме, и очень доволен этим. Вы можете купить длинные оцинкованные болты в любом строительном магазине. Сам накопительный бак. Использование водонагревателей для лучистого тепла. Газовые водонагреватели могут обеспечить надежное эффективное отопление помещений, а также горячее водоснабжение. Автор: Билл Клинтон Jurnal, веб-сайт Light Construction, 1999 г. Шесть лет назад я нервно установил свою первую систему водяного отопления. не котлом, а обычным газовым накопительным водонагревателем.0 мм толщина Кронштейн Алюминиевый сплав Оцинкованная сталь Упаковка Экспортная коробка Термосифонный солнечный водонагреватель Медная катушка внутри резервуара Рабочее место для отдельного солнечного водонагревателя под давлением US 280 Солнечный водонагреватель без давления Экспортеры и оптовые торговцы быстро сделают это в Китае. 137. сверхвысокие температуры поддерживаются на уровне 165F. Насос или контроллер не требуются.Для электронагревателей выключите выключатель на электрическом щите. Проекты домашней электропроводки могут быть простыми или сложными в зависимости от того, что вы делаете, а также от вашего уровня знаний. Часто это зависит от ваших отношений с тем, для кого это предназначено, и от случая. 3 медных змеевика 20 м 24 м 30 м Характеристики 1 замкнутый контур с медным змеевиком для давления Duda Solar 200 литровый водонагреватель Активная сплит-система Единый змеевик Вакуумные трубки Hot SRCC Certified Northern Lights Group SWH 1 Солнечный комплект для нагрева горячей воды Комплекты для самостоятельной работы на солнечной энергии SW 38 Солнечная вода Панели нагревателя 23 июня 2009 г. Моя самая последняя идея - отрезать старую часть резервуара для воды и сохранить топку в хорошем состоянии.В моем котле есть змеевики для приготовления горячей воды, которыми я не пользовался 39 т за 14 лет. Мы поддерживаем идеальный 5. F. Сортировать по. 8 июня 2009 г. Медный змеевиковый теплообменник входит в котел, и вода нагревается, проходя через него. Затем медная трубка вставляется в газовую горелку. Вторую работу своими руками выполняет тот же парень, но на этот раз вместо медного змеевика, помещенного в дровяную печь, он использует более простой водяной змеевик. 18 сентября 2016 Сделай сам Солнечный водонагреватель Солнечные тепловые решения для водонагревателя с МЕДНОЙ КАТУШКОЙ.Теперь проделайте два небольших отверстия внизу и в верхней емкости для масла. Змеевик конденсатора. Например, почти все старые водонагреватели имеют внутри медный змеевик. Возможно, стоит приложить усилия, чтобы удалить медный змеевик и утилизировать его самостоятельно. В сельской местности водонагреватель в стиле «вулкан» отлично справляется с нагревом воды для купания. Он нагревается nbsp Солнечный водонагреватель своими руками - это проект, который вы легко можете сделать самостоятельно. Полная инструкция. Ниже приведены 2 видеоролика о версии мгновенного нагрева воды на дровах.26 марта 2013 г. Вот моя самодельная система теплой воды для кемпинга. 2-миллиметровая вакуумная трубка из боросиликатного стекла 3. Но если вы решили сделать это самостоятельно, будь то установка газового обогревателя или установка электрического обогревателя, вам нужно будет выяснить, что делать со старым водонагревателем. 7 из 5 звезд 26. Медная труба и фитинги пропитаны припоем. Он защищает погружной нагреватель от непреднамеренного нагрева пустого баллона. Холодный змеевик поглощает тепло из воздуха, охлаждающего его, прежде чем воздух будет циркулировать в вашем доме.Если вы не заинтересованы в сдаче старого водонагревателя за наличные, вы можете легко найти ближайший к вам центр переработки воды. Самодельный плоский солнечный водонагреватель с медным змеевиком. 16 июня 2017 г. Разведите огонь вокруг медного змеевика и держите его хорошо топленным. Все домашние водонагреватели потребляют много энергии, но тот, который я построил, потребляет менее 1200 Вт 10 ампер. Coil Craft Inc Бесконтактные котельные змеевики Бесконтактная медная катушка. катушка из мягкой меди. Это могло быть опасно. Снимает холод с воды.Для газовых водонагревателей поверните газовый клапан в положение «Пилот». Снова включите водонагреватель и дайте раствору поработать не менее двух часов, но если возможно, дольше. Плоский солнечный водонагреватель своими руками. Если вы не отрегулируете огонь или не сможете правильно отрегулировать потоки горячей и холодной воды, это не рекомендуется. Шум от хлопка более выражен при использовании котла диафрагменного типа. Котлы змеевика намного тише. От Slant Fin покрывают только модели до вариантов DIY от Baseboarders и Better Baseboard Covers SupplyHouse.Вода исходит из конденсата из холодной трубы и влажного воздуха. Влага в воздухе конденсируется на холодной поверхности змеевика испарителя, когда жидкая вода капает в поддон внизу. Плоская черная краска помогает защитить его от коррозии. Также можно использовать воду, и она отлично подходит в качестве водонагревателя или парового котла. Теплообменник с медной спиралью Солнечный водонагреватель с предварительным подогревом Торговля в Китае Найти полную информацию о теплообменнике с медной спиралью Солнечный водонагреватель с предварительным подогревом Сделай сам Торговля в Китае Солнечный водонагреватель с предварительным подогревом Теплообменник с медной спиралью Предварительно нагретый солнечный водонагреватель с предварительным подогревом Солнечный водонагреватель Diy от поставщика или производителя солнечных коллекторов Haining Sunfull Technology Co.Эта энергия составляет 5 солнечных водонагревательных систем. Но обычно избыточное тепло просто отводится в атмосферу через 60 футов. Эта система водяного отопления выигрывает от того факта, что теплая вода легче, чем nbsp. При непрямой системе водоснабжения медный водонагреватель содержит змеевик из трубы. A. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в отдельной системе отопления отпадает. Запустить воду, которая поступает в водонагреватель, накинул змеевик, закрепленный на стене возле дровяной печи.Это простая конструкция водонагревателя периодического действия, в которой используется термосифонная петля для транспортировки воды между тепловым коллектором и резервуаром для хранения. Использовались только инструменты: отвертка, молоток, ножницы по олову или ножницы, ножницы и самодельный солнечный водонагреватель PEX COIL Солнечный водонагреватель PEX Easy DIY без пайки Зажимы для обжимных колец Клеевые соединения или этот дорогой инструмент для обжима Наше приспособление для нагрева воды состоит всего из 50 футов 1 4-дюймовая медная труба, свернутая в гипс из заполненных панелей.Как слить воду из накопителя с горячей водой. Эти рекомендации помогут вам понять, что нужно делать самому, выбирая дома Обновление внешнего вида вашего дома приносит новую жизнь в пространство и делает ваше окружение более комфортным. Затем я бы построил медную катушку, которая поместится в топку, которая представляет собой цилиндр диаметром около фута или около того. 24 ECO 4 551 БТЕ при температуре подачи котла 180 градусов F Гидравлический панельный радиатор 24 кв. Х 24 кв. Вт Белый 09 августа 2017 Вот короткое видео, показывающее небольшой солнечный водонагреватель.Использование возобновляемых источников энергии и теплообменники воздух-вода Zephaire Slab Only - это те же самые теплообменники, которые используются в наших надежных установках в стиле Modine. Медная труба - самая популярная труба для водоснабжения, она 39 s доступна длиной 10 и 20 футов. Металлические панели для бассейнов Sun Ray обладают превосходной теплопроводностью и долговечностью. OK. Я хотел, чтобы катушка была высотой около 18 дюймов сверху вниз. Самодельная система водяного отопления Thermosyphon от Lonnie. Вот один от BUILD IT SOLAR.Результаты 1 48 из 850 Купите медный змеевик в сантехнических трубах и получите лучшие предложения на самой низкой медной трубе, водопроводной трубе, водопроводном газе, сделай сам, новый МЕДНАЯ ТРУБНАЯ КАТУШКА 12 мм 15 мм 18 мм 22 мм ГАЗ СОЛНЕЧНАЯ СИСТЕМА НАГРЕВАТЕЛЬНОЕ МАСЛО nbsp 14 января 2018 DIY Солнечный водонагреватель. 2 32. Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Это видео представляет собой краткий обзор моего солнечного водонагревателя PEX COIL. Это снижает количество энергии, необходимой для нагрева воды.Легко сделай сам. Здесь вы можете увидеть, где змеевик выходит за обогреватель и переходит в медный водопровод. В среднем новый водонагреватель стоит от 260 до 610 за бак и от 215 до 1615 за бак без бака, не включая установку. Теперь, когда вы все настроили и просушили, готовьтесь к пробному запуску. Эта проводимость позволяет медным системам работать более эффективно с трубками меньшего диаметра, чем те, которые используются в пластиковых системах, поэтому отверстия меньше, что сокращает выемку грунта и установку. 21 марта 2017 г. Это наиболее часто встречается при использовании в косвенных нагревателях ГВС и в конденсационных водонагревателях без резервуаров.в нашей установке используется змеевик с медными трубками, расположенный внутри 33 48 из 604 результатов по запросу «медный змеевик для нагрева воды» Rheem SP10552ML SP10552ML Water Heater Element Small. В ноябре 2005 года мы спроектировали и построили наш первый солнечный коллектор периодического действия для горячей воды. У нас также есть выбор солнечных водонагревателей и гибридных водонагревателей. Том Хорошо. ШАГ 4 Сделайте опоры для катушки. Водонагреватели бывают двух категорий: газовые и электрические. В случае центрального кондиционера или теплового насоса по самой трубе вода не проходит.4. с воздухом в воздух или воздухом в воду для нагрева воздуха 3. Если в вашем кондиционере будет утечка хладагента, скорее всего, это произойдет на внутреннем змеевике. Если ваша проблема заключается в воздушной пробке в змеевике нагрева цилиндра, это должно устранить ее. Эксперимент по созданию солнечного нагревателя для бассейна со спиральной спиральной трубой для бассейна в Тоскане показал, что их труба улавливает солнечные лучи и превращает их в тепло с помощью 78. 5 мм изоляционный слой Полиуретановая пена 55 мм Внешний резервуар SUS304 2B 0. Я 39 м обновляю свою солнечную батарею система горячего водоснабжения, чтобы она могла работать круглый год.Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный. Он может нагревать воду до 171 градуса по Фаренгейту и поддерживать температуру на уровне 165 градусов по Фаренгейту. S. Я разрезал несколько стальных прутков, чтобы сделать опоры для катушки. Проблема в том, что в вашем бассейне ОЧЕНЬ много воды, а солнечные системы горячего водоснабжения предназначены для подключения к обычным электрическим и газовым водонагревателям. Но если вам нужно точное регулирование нагрева, и такая степень контроля может не потребоваться, тогда для этих нагревателей потребуется дополнительный и очень дорогой регулятор напряжения.Или я мог бы попытаться добавить вторую катушку к моему существующему баллону, который, вероятно, из меди более толстого сорта, чем новый, и имеет красивую большую плоскую смотровую пластину возле дна, которую я мог бы снять и просверлить, чтобы снять фитинги катушки. Затем обвяжите проволокой внешние части газовой горелки. Водонагреватели Thermosyphon Thermosyphon используют тот факт, что нагретая вода становится менее плотной и поднимается вверх для обеспечения циркуляции воды через коллектор. В этой схеме индукционного нагревателя, сделанной своими руками, трансформатор состоит из рабочей катушки и индукционной катушки или таких частей, как медные трубы, конденсаторы водяного охлаждения из литц-проволоки nbsp Драйвер плита Индукция зажигания ZVS Отопление Обратный нагреватель DIY Катушка для 8 39 39 12 В 300 Вт погружной водонагреватель из нержавеющей стали Электрический трубчатый обогрев nbsp 24 апр 2015 Я, вероятно, собираюсь пойти с медным змеевиком и стиральной машиной на 39 м, поглотитель находится значительно ниже поверхности воды, или вы просто нагреваетесь nbsp Я собираюсь построить дровяную печь для пиццы в середина no в основном заключается в том, чтобы поместить 10-метровую катушку из медной трубы диаметром 10 мм в nbsp 10 апреля 2019 г.Я наблюдал, как он наматывал медь вокруг пятигаллонного ведра, и процесс автоматически заставляет нагретую воду изнутри медных змеевиков подниматься и последнее я планирую сделать змеевик внутри дымохода нагревателя 39 и использовать nbsp 16 августа 2007 г. Пропустите воду из коллектора через змеевик из медной трубы, помещенный в резервуар, подходящий для питьевая вода.Нет необходимости в nbsp 28 июн 2020 Солнечный водонагреватель - это любая система, которая использует тепловую энергию солнца для нагрева воды. При правильно подобранной солнечной системе горячего водоснабжения солнце обеспечит как минимум 70 потребностей домашнего хозяйства в горячей воде 39. Эту работу следует выполнять при отключенных системах центрального отопления и горячего водоснабжения. Используйте их для обогрева дома, нагрева воды. Солнечные водонагреватели. 60 футов. Это вызывает локальный нагрев и в конечном итоге нагревает металлический стержень. Для передачи тепла воде внутри резервуара требуется теплообменник.Сверхвысокие температуры поддерживаются на уровне 165F. 7 на 23. Установите слишком высокую температуру или 140 F, ваш водонагреватель может тратить от 36 до 61 в год в режиме ожидания. 06 декабря 2011 г. Эй, ребята, я разрабатываю систему, в которой вода протекает через медную трубку или змеевик, где она нагревается и разбрызгивается. другой конец. Самодельный солнечный водонагреватель с медной катушкой. 5. На водонагревателе черный провод цепи соединяется с черным проводом. 09.01.2020 Газовые водонагреватели стоят около 40 000 британских тепловых единиц 39 с.Из дымохода выходит очень мало дыма. thk 4410 kit cabin курортный лагерь вне сети PV термальный 1kw cdte тонкопленочные солнечные модули ul перечисленные медные змеевики для лучистого водяного отопления 25 галлонов Наружные ванны Наружные ванные комнаты Наружные души Солнечный душ вне сети Кабина вне сети Дом вне сети Солнечный нагрев воды вне сети The Rheem Инструмент перекрестных ссылок для бытового водонагревателя подвергается капитальному ремонту, скоро вернется новая версия. Двумя основными компонентами, помимо дровяной печи, являются водяной змеевик на 6 ампер 7 на рисунках ниже, который представляет собой трубу, которая проходит через топку для нагрева воды, и изображение котла слева, которое представляет собой большой резервуар, в котором горячая вода до и после циркуляции через дровяную печь.Теплообменники на медной основе могут быть изготовлены с медными трубками, алюминиевыми ребрами, медно-никелевым сплавом или всеми медными конструкциями. Мы используем медный змеевик в качестве теплообменника по нескольким причинам: 1. Наши солнечные водонагреватели оснащены встроенным медным теплообменником, поэтому рабочая жидкость может просто проходить через змеевик, нагревая воду внутри. 19 февраля 2017 Что касается тепловых солнечных панелей, сделанных своими руками, то доступным и относительно простым решением было бы построить собственный солнечный водонагреватель со змеевиком из черной трубы из ПВХ.Правила варьируются от штата к штату, поэтому утилизация водонагревателя может быть сложной задачей, однако существует ряд вариантов. Чат в Интернете Хорошо, вот пара вещей о вашей настройке, чтобы получить максимальное количество тепла в вашем бассейне. Вы хотите, чтобы обратный поток от солнечного нагревателя был КАК ОХЛАЖДЕННЫЙ, в идеале только на градус или два теплее, чем вода в бассейне. метров бассейн 28. 1 2 при температуре воздуха 40 50 град. Эти два аспекта называются потоком и возвратом. Тепло от воды рассеивается в окружающую среду через стенки медных трубок с помощью алюминиевых ребер, которые постоянно прикреплены к змеевикам из медных трубок.Основная проблема при создании солнечного водонагревателя, который будет использоваться в холодном климате, - это угроза замерзания воды в системе. Я сделал некоторые расчеты площади змеевика минус площадь центрального отверстия змеевика, и мои 4 змеевика покрывают в общей сложности 6. Теплообменники с алюминиевыми ребрами и медными змеевиками Также известные как теплообменники «вода-воздух» или «воздух-вода», эти устройства являются применимо к широкому спектру проектов от отопления воздуха и воды в жилых помещениях до охлаждения масла с рекуперацией тепла и многих других.Вы можете легко сделать свой собственный водонагреватель, следуя пошаговым инструкциям, приведенным здесь. Это очень эффективная система, потому что всю работу выполняет один источник тепла. . Поддерживает стекание воды до минус 40 Индикатор питания и свет в вилке Кабели на 120 вольт Тепловой кабель включается при 38 и выключается при 45 Изоляция трубы Простота использования Апрель 07 2019 Кондиционер воздуха своими руками, созданный на основе Weird Donor Appliance, испаритель закончился долго медная катушка, помещенная в ведро. За это хотят около 3000 рублей.Легко подключается к стандартному садовому шлангу. Он также используется как автомобильный маслопровод. Jeje. См. В разделе «Процедура промывки водонагревателя» полную статью с подробной процедурой слива и промывки водонагревателей для удаления накипи или мусора - первого шага в очистке водонагревателя для увеличения температуры горячей воды и срока службы водонагревателя, а также для устранения шума водонагревателя. . Таким образом, вы можете использовать расширительный бак насоса, соответствующий змеевику и устройству удаления воздуха. 21 сентября 2016 DIY Солнечный водонагреватель Солнечный тепловой водонагреватель с медной катушкой Easy DIY Full instr.Гарантия 15 лет из нержавеющей стали. Детали водонагревателя. Гарантия на него составляет только 12 лет по сравнению с 15 годами. Мы объясняем трубопровод для базовой установки водонагревателя по сравнению с вариантами подключения водонагревателей параллельно, последовательно или в группе. Как только вы дадите раствору время на работу, проверьте, насколько оно было эффективным. А пока лучший способ найти идеальную замену существующему водонагревателю - это наш простой в использовании инструмент Find a Pro. Заготовка расположена в катушке так, что это поле индуцирует ток в заготовке, который, в свою очередь, производит большой водонагреватель, если у вас не было водяной рубашки. Как вы думаете, катушка из медной трубы дорогая? по всей длине задней части стояка тепла, заполненной изоляцией, или механизм теплообмена должен быть наверху стояка для работы Ecostyle B 24.4 поверхности бассейна. Потому что НАМНОГО ЛУЧШЕ нагреть немного воды, чем немного воды. 23 июня 2017 г. Различные способы сделать обогреватель для бассейна своими руками. Конечно, вы всегда можете использовать старый горшок, наполненный водой, вместо костра, но с этим огнем есть еще 39 вещей получше. 9 эффективность. Оболочка и катушка. и поместите один конец вверху деревянного ящика, а другой конец в нижнюю часть ящика, поместите стеклянное окно поверх него, подключите к нему шланг и дайте солнцу нагреть воду, когда она прокачивает катушку, это помогает сначала покрасьте коробку в черный цвет внутри.Из-за постоянно растущей цены на медь замена водонагревателя на медь не всегда является лучшим вариантом. Водопроводная вода из ведра довольно хорошо прогревается через эту систему. 3 января 2014 г. Медные контейнеры для воды Солнечный водонагреватель с медной спиралью внутри резервуаров солнечная энергия 22 апреля 2014 г. наденьте фитинги на только что изготовленный змеевик, чтобы его можно было прикрепить к водопроводам. Однако есть более простые и менее дорогие способы получить отличную кожу. Если у вас есть правильные ингредиенты, вы, вопреки распространенному мнению, не сможете все исправить.Горячая вода из бойлера течет в змеевик наверху, передавая тепло воде в цилиндре, а затем выходит из змеевика внизу. Deluxe DIY Солнечный водонагреватель Солнечный тепловой котел с алюминиевым покрытием Водонагреватель с медной катушкой Easy DIY с полными инструкциями. F и 3 3. Сайт «Сделай сам» Instructables подробно описывает, как превратить алюминиевые ребра с медными трубками и коробчатый вентилятор в очень успешный кондиционер с хорошим питанием. Получите бесплатную доставку в течение 1 или 2 дней с Amazon Prime EMI предлагает оплату при доставке для соответствующих покупок.Подарок-кляп для близкого друга - это совсем другое дело. Найти идеальный подарок сложно, но использование цифровых фотографий для создания домашних или индивидуальных подарков упрощает задачу. Есть и другие, с которыми вы можете справиться самостоятельно, немного познав или просмотрев пару видео на YouTube. Он состоит из 136 футов 1 2 черных труб. На большинстве агрегатов это черный стержень под змеевиком испарителя. В обоих случаях насос пропускает жидкость, такую ​​как вода или глицерин, по замкнутому трубному контуру.Фотоподарки отлично подходят для любого случая, от Дня матери до Рождества и всего, что между ними. быстрая горячая вода. Я использовал 7-витковую красную домашнюю проводку на вторичной обмотке и подключил 11-витковую рабочую катушку с медным обмоточным проводом, и примерно через минуту гвоздь стал горячим, а затем я подключил еще одну батарею конденсаторов, у которой есть следующие крышки все 250 v 0. Согласно компании, устройство может охлаждать комнату площадью 1000 квадратных футов и нагревать около 100 галлонов Tankless Hot Water Heaters Are Your Friend.Найдите подходящее место для подключения бойлера к водонагревателю косвенного нагрева через змеевик теплообменника, желательно чуть ниже водопровода, чтобы избежать образования осадка в нижней части бойлера. ШАГ 3 Сделайте нагревательный змеевик. ГЭРИ РЕЙСА Для строительства солнечных коллекторов Гэри Рейса начал с медных труб. Мотор вентилятора заменили несколько лет назад. Затем нагретая вода возвращается в бассейн, тем самым нагревая его. Я пропустил воду из электрического походного душа через медный змеевик.Сплит-система солнечного нагрева воды. Наши самодельные солнечные водонагреватели используют переработанные материалы для преобразования тепловой энергии в горячую воду. достиг 125F за 5 минут и около 175F примерно через 15. Медная катушка должна быть покрыта очень хорошей изоляцией, например, целлюлозой 150 мм, где коробка может быть сделана из листового металла или 2 бочки разного размера перевернутыми, чтобы получить полость для заполнения изоляции. Течение медленное и уменьшается при длительных пробегах. Я использовал его для обогрева нашего бассейна, особенно весной и осенью, в течение нескольких лет и был очень доволен результатами.Перед тем, как отправиться к вам на место, убедитесь, что у вас есть небольшой генератор и различные насосы и шланги, которые этот строитель не принес с собой достаточно длинных шлангов, и ему пришлось перелопачивать ведра воды взад и вперед, чтобы наполнить ванну. Обязательно включите насос перед розжигом. Этот змеевик является частью трубопровода, прикрепленного к котлу. 23 ноября 2015 Змеевик переменного тока слишком близко к нагревательному змеевику. Масляная труба медленно протекает. Выхлоп масла слишком близко к нескольким воздухозаборникам печи, а выхлопные трубы водонагревателя слишком близко друг к другу.Даже если «сделай сам» - не ваше дело, это не обязательно должно быть страшно. Есть некоторые домашние ремонтные работы, которые вам нужно вызвать профессионала, чтобы справиться, например, все, что связано с аварийными ситуациями с газопроводом и т. Д. По сути, петля для дровяной печи помогает поддерживать предварительный нагрев воды в пасмурные холодные дни перед подачей в электрический водонагреватель. Идея состоит в том, чтобы нагреть воду до 80F или около того. Змеевик горячей воды для отопления требует минимум 120-180 воды. 68 мкФ MKP 2 мкФ x2 те глянцевые, 30 сентября 2019 г.Я заменил единственный шланг между клапаном нагревателя и задней трубкой нагревателя на два отрезка шланга нагревателя длиной 12 дюймов, один от клапана к теплообменнику, а другой - от теплообменника назад труба обогревателя.24 октября 2008 г. Более простой вариант - подогреватель воды. Вы только что построили дровяной обогреватель для бассейна, так что я думаю, вы достаточно талантливы, чтобы развести огонь. Вода в резервуаре используется в качестве теплоносителя, а не напрямую. Моя ванна была построена с использованием методов строительства дома 2х4 с углами, скрепленными стальными уголками. В настоящее время это наш единственный источник горячей воды. Я бы не рекомендовал использовать это в доме, если вы не измените направление, так как в стандартных домах используется городская вода под давлением или колодец.Если вам нужно сэкономить больше места, будьте уверены, 24 января 2013 Этот портативный безрезервуарный водонагреватель и душ на открытом воздухе Eccotemp L5 получил всего 104 балла и получил 4 с половиной звезды на Amazon. Многие фирмы начали производить эквивалентные цилиндры из нержавеющей стали, в которых отводы находятся в аналогичных положениях и предназначены для замены медных цилиндров. Это примерно такая же эффективность, как и у коммерческого солнечного отопления с плоской панелью из черной резины и пластика. Срок службы обычного водонагревателя с накопительным баком составляет около 10-15 лет, поэтому, если ваше устройство находится в этом возрастном диапазоне, возможно, стоит оплатить стоимость замены водяного обогревать его, а не постоянно устранять проблемы, возникающие с возрастом.Модель 100303708 21 мая 2019 года Популярный солнечный водонагреватель Duda Diesel бывает разных размеров, но система на 200 литров и 53 галлона лучше всего подходит для домашнего использования. 21 августа 2016 г. Жидкость всасывается в испаритель подобно тому, как губка всасывает воду, когда край соприкасается с водоемом. Медные трубки, которые я купил в газовом магазине. Приобретите наш ассортимент чехлов для плинтусов, чтобы правильно выполнить работу. Очевидным преимуществом является то, что система подачи воды может автоматически подавать холодную воду в резервуар. Его можно подключить к системе под давлением.В чем преимущества эмалированных резервуаров для воды по сравнению с резервуарами из нержавеющей стали Найдите место для нового водонагревателя. Мне нравится, что вы также можете использовать медную трубу, которая идет в рулоне от 50 футов до 100 футов от H. 28 января 2011 г. Поскольку этот нагреватель был построен в Северной Калифорнии, где зимы не такие холодные, как в других местах, мы решили установить змеевик напрямую. в топку, так как нагрев горячей воды является одной из основных функций водонагревателя, а не второстепенной. грамм. Перед тем, как взяться за электрические проекты, вы должны иметь базовое представление о проводке и о том, как все работает.3 января 2018 DIY Солнечный водонагреватель Солнечный тепловой водонагреватель с медной катушкой Easy DIY Full instr. Ждать. Facebook. Проходя через медный проводник, электроны рассеиваются и теряют энергию в окружающую среду. мощностью 1500 или 3000 Вт. Вам не нужно вкладывать целое состояние, чтобы ваш дом выглядел как новый. Другой - медный, на 94 процента конденсируется, и они хотят за него около 1 400 единиц. Вот и 39-е моя самодельная система теплой воды для кемпинга. Утилизация водонагревателя рядом со мной.Конечно, все зависит от начальной температуры воды, количества и типа поверхности нагрева. 23 января 2009 г. Независимо от того, составляет ли вода в нашем резервуаре для камина 150 или 100 градусов, мы все равно получаем выгоду от этого дополнительного тепла. 170F nbsp 7 апр 2019 Deluxe DIY Солнечный водонагреватель Солнечный тепловой водонагреватель с медной катушкой на алюминиевой основе Легко DIY с полными инструкциями. Если вы никогда не слышали или не имели ни одного бака, то нагреватели горячей воды просто потрясающие. Мы все входили и выходили примерно в одно и то же время, и, вероятно, из-за MOS наша маленькая группа следовала друг за другом по всему миру на протяжении большей части десятилетия.В газовом обогревателе для бассейна используется либо природный газ, либо пропан. Даже если вода из коллектора не горячая, вы все равно сэкономите деньги, так как ваш резервуар будет быстрее нагревать воду. fast hot w Смотрите полный список на builditsolar. 7 дюймов дерево еще 20 на 20 дюймов дерево оконное стекло с тем же размером четыре 2 2 пиломатериалов 2 23 1 8 дюймов длиной и 2 10 1 8 дюймов шланговые адаптеры крепежные стяжки и плоская черная краска. Очистите лед, откройте слив, используйте горячую воду в опрыскивателе на один галлон и пылесос для влажной уборки и повесьте этот маленький кусочек меди на нагреватель размораживания, чтобы он спускался в слив.На протяжении всей истории многие материалы использовались для подачи воды в дома и через них. Солнечный водонагреватель, сделанный своими руками, не только принесет вам финансовую выгоду, но и подарит действительно интересные идеи. Понимание проводки водонагревателя. 6 Сделай сам солнечный водонагреватель и душ. Самодельный плоский солнечный водонагреватель с медной катушкой может достигать температуры намного выше nbsp.Можно ли сделать индуктивный нагреватель своими руками, просто сделав медную катушку, и я 39 м пытаюсь запитать автомобильный водонагреватель 12 В с помощью 8 1.дюйма. Цель состоит в том, чтобы вставить медную трубку в емкость с маслом. Материал на основе гипса помогает равномерно распределять тепло по змеевикам.Это блестящий самостоятельный способ создания автономного водонагревателя с помощью простой ручной бочки для воды из ракетной печи и медных труб Без насоса Нет опоры Вода из холодного бассейна перекачивается из бассейна через погружной насос в 50-футовый змеевик из медной трубы, установленный над огнем внутри ямы. Я мог бы представить себе одну или серию этих спасательных катушек, прикрепленных к задней части листа из какого-то металла, например алюминия, с другой стороны, окрашенной в черный цвет, и эта жидкость переносит коллектор тепла от солнца в резервуар, хранящийся в другом месте.В итоге я остановился на водонагревателе Rinnai, и мне он очень понравился. Водонагреватели без резервуара по сути берут холодную воду и пропускают ее через теплообменник с подогревом, чтобы нагреть воду, когда она проходит через устройство. Подбор размеров самодельного солнечного нагревателя для бассейнов. пайка не требуется, используется всего одна катушка из медных трубок amazon 23 диаметром 3 8 дюйма и соединители. супер горячие температуры поддерживаются на nbsp 13 Dec 2019 Solar Thermal COPPER COIL Water Heater Easy DIY Full instr. Обогреватель газового бассейна.Производитель спирального нагревателя поставщик Китай производитель спирального нагревателя Список заводов amp быстро найти квалифицированных китайских производителей змеевиков поставщиков фабрики экспортеров amp оптовиков быстро на Сделано в Китае. Итак, как только вы опустошите змеевик, ваша предварительно нагретая вода исчезнет. Фитиль позволяет тепловой трубе работать в любое время 25 января 2014 г. Таким образом, система отопления работает очень мало. Встроенный термостат автоматически помогает предотвратить замерзание ваших водопроводных труб до 38 градусов ниже нуля по Фаренгейту, то есть змеевиков 23.4 мм 0. Уникально разработанная система подогрева бассейна и спа SolarSpiral продлевает купальный сезон, позволяя дольше наслаждаться купанием в весенние и летние месяцы. Сейчас я хотел бы установить электрический водонагреватель для подачи горячей воды и обхода безбакерного змеевика в котле. 6 кв. В баке накапливается вода, нагреваемая солнечными батареями, и он служит резервным источником тепла. Это очень похоже на "водонагреватель без резервуара", описанный на прошлой неделе, за исключением того, что источником тепла является ваш бойлер. 22 апреля 2018 Солнечный водонагреватель своими руками.Многие из этих простых домашних проектов DIY меньше 100 и занимают лишь выходные вашего времени. Тип M, который мы всегда использовали для водяного отопления, использовал L-образные трубки в системах HW, когда нам приходилось покупать подземные трубы. Тип M имеет меньшее сопротивление потоку. Вы можете подавать воду прямо из коллектора в резервуар в конфигурации с открытым контуром или вы можете дооснастить водонагреватель внутренним змеевиком, чтобы создать систему с замкнутым контуром. Скажем, из плотно намотанного плоского мотка медной трубки. 2 Измерьте высоту водонагревателя и при необходимости отрежьте одеяло по размеру.4 мм Внешний резервуар Гальванизированная сталь Вакуумная трубка sigle target Вакуумная трубка с тремя мишенями Вакуумная трубка 58 мм 1800 мм Изоляция Полиуретан 50 60-миллиметровые медные катушки 30 м, диаметр 14 мм 1. Апрель 07 2019 DIY Кондиционер воздуха, созданный из Weird Donor Appliance, испаритель закончился длинной медной спиралью, которая была помещается в ведро. Вода будет проходить через змеевик для охлаждения хладагента горячего газа в кожухе. 3. Изделие 1076463. Водяное охлаждение характерно для всех систем, кроме самых маленьких. Наши медные панели для бассейнов - лучший выбор, чем пластиковые панели.DIY Deluxe Солнечный водонагреватель с медной катушкой на алюминиевой основе. Это похоже на то, как работает стандартный водонагреватель. Прежде чем подумать о немыслимом, подсоедините шланг к водонагревателю и пригласите друзей на вечеринку у бассейна в начале сезона. В противном случае небольшой змеевик может легко нагреть небольшое количество воды до температуры стирки. После этого уложите медную трубку размером с газовую горелку. Достигает температуры более 150F, температура пастеризации воды, поэтому он работает, чтобы убивать любые патогены, если 2041 новая интегрированная медная катушка из нержавеющей стали Diy панели солнечного водонагревателя Найдите полную информацию о 2041 новых интегрированных медных катушках из нержавеющей стали Diy панели солнечного водонагревателя Солнечный водонагреватель Охлаждаемые солнечные панели Солнечный водонагреватель Интеллектуальная панель управления от поставщика или производителя солнечных водонагревателей Jiangsu Imposol New Energy Co.Электрический Электрический нагреватель для бассейна похож на электрический нагреватель горячей воды. Он использует электричество для нагрева змеевика внутри нагревателя, который затем нагревает воду. 170F YouTube Copper - один из лучших материалов для трубопроводов, так как с ним очень легко работать при сборке змеевиков и теплообменников, но помните, что при использовании с железом последний будет разъедать. Щелчки более выражены при использовании котла диафрагменного типа. Котлы змеевикового типа работают намного тише. Портативный и плоский дизайн позволяет легко хранить его и брать с собой куда угодно.Это вода в спиральной трубе, которая будет использоваться в доме. Медь очень хорошо проводит тепло. Без коллекторов только один вход и один выход. Экономия в результате понижения температуры вашего водонагревателя основана на двух компонентах: сокращенных потерях тепла в режиме ожидания, потерянных от водонагревателя в окружающий подвал и потреблении воды из-за потребности в воде или использования в вашем доме. Медная труба змеевика может выдерживать резервуар для воды под давлением 6 бар без давления. Строительство собственного портативного водонагревателя своими руками.Всегда использовал Tpye L для бытовых нужд, на самом деле несколько раз видел в Queens NY, где M использовался на водонагревателе, и у него возникли утечки из отверстий под штифт. Довольно быстро вы должны заметить, что более теплая вода выходит из шланга, подаваемого сверху змеевика. Его резервуар для воды конкурирует со стандартными электрическими или газовыми системами, но устраняет необходимость в дорогостоящем потреблении энергии, поскольку он оснащен солнечным водонагревателем. Самым простым в изготовлении будет плоскопанельная с медными трубками, коллекторами из алюминиевой фольги и стеклянной крышкой, выполненной в деревянном ящике.Перейти к. По цене специального шланга для горячей воды вы можете обогреть небольшой надземный бассейн и более чем достаточно обогреть надувной бассейн. Затем добавьте змеевик из медной трубки в воду вашего резервуара для горячей воды и добавьте змеевик из медной трубы или железной трубы где-нибудь в желобе, чтобы защитить его от коровы. Вот средние цены, а также плюсы и минусы для каждого типа водонагревателя. 12 июня 2011 г. Тепло проходит через медный теплообменник, который подключается к резервуару для горячей воды дома или здания 39.Ознакомьтесь с информацией о том, как легко выполнить домашний ремонт: скрабы для лица удаляют омертвевшие клетки кожи и придают вам фантастический цвет лица. 75 12. При тестировании и использовании для нагрева воды или сусла всегда подключайте термосток к выходу GFI. Понятно, почему многие из нас спешат в косметический магазин и тратят целое состояние на скраб для лица, который просто необходим. 8. Горячая вода, спускающаяся в канализацию, передает свое тепло поступающей холодной воде, движущейся вверх по змеевикам. Достигает температуры более 150 ° F, температуры пастеризации воды, поэтому он убивает любые патогены, если используется не муниципальный источник.Смит Рим Радд и другие, которые приносят потребителю 95 эффективность. Это означает, что электрическому водонагревателю не нужно 39 т работать так много, потому что солнечный водонагреватель PEX COIL Краткий обзор. 12. Для достижения температуры воды 105 F требуется 2 2. Супер горячая вода nbsp 16 июн 2017 Разведите огонь вокруг медного змеевика и держите его хорошо топленным. Кроме того, они также способствуют оздоровлению окружающей среды. Я заметил, что вода из нашего колодца действительно настоящая. Эта самодельная система собирает тепло от солнца и использует его для нагрева воды и обеспечения тепла в доме.Первое, что я узнал, это то, что изоляция ванны с водой помогла больше, чем установка медных трубок. 0 Рейтинг Google с более чем 20 отзывами. В зимние месяцы солнечный обогреватель. Рабочие катушки, использующие эту технику, часто состоят всего из нескольких витков толстого медного проводника, но протекают большие токи в сотни или тысячи ампер. нет электричества nbsp Нагрев воды для наших домов - один из самых больших источников энергии, но для тех, кто уже установил впускную и выпускную арматуру в коробку и подключил медную катушку, это. Если вам нравится этот проект, посмотрите, как построить солнечный осушитель .быстрый нагрев w Для металлических и пластиковых водопроводных труб. Медный змеевик компактный солнечный водонагреватель JNHX jianeng Продукция Сделано в Китае Китай Производитель. алюминиевые вентиляционные отверстия соприкасаются с медными трубками, масляный вытяжной вентилятор выключается одновременно с топкой, а не через 30 секунд. Получите пошаговые инструкции по использованию средства для удаления накипи для безрезервуарного водонагревателя. 23 октября 2012 г. Резервуары для водонагревателей Вопросы о величине перелива и добавлении расширительного бака 3 февраля 2013 г. Резервуары для водонагревателей Добавление водонагревателя с тепловым насосом рядом со старым змеевиком бойлера 15 февраля 2017 г. Термосифонная система с замкнутым контуром Предварительный нагрев медной змеевиковой системы SHE SUNSTAR Продукция, произведенная в Китае Производитель Китая.Однако бывает сложно выбрать, что купить, или сделать то, что смешно, но не оскорбительно. Когда вода течет, передача тепла от воды ведра к воде в змеевике будет минимальной. Возможно, спиральный компрессор все еще исправен. 170F YouTube, 9 января 2020 г. Вот краткое описание того, как работает мой RWH. Небольшой насос 12 v 3 галлона в минуту забирает воду из моего обычного водонагревателя, циркулирует через змеевик из медных трубок, который расположен внутри дымохода ракетной печи, а затем возвращается нагретая вода обратно в бак водонагревателя.Электронная почта или 20 апреля 2020 г. DIY Солнечный тепловой водонагреватель PEX COIL Солнечный водонагреватель PEX Easy DIY Без пайки зажимы Обжимные кольца Клей Соединения или этот дорогой инструмент для обжима в моем дизайне всего за 2 нажатия, чтобы установить разъемы для укуса акулы, расположенные за пределами коллектора, и потому что он Цельный кусок трубки блок не имеет потенциальных внутренних точек утечки. Я знаю, что не смогу построить для этого версию с дровяным обогревом со всеми медными и обратными клапанами, не говоря уже о небольшом резервуаре для воды.Когда я ношу лагерь, я беру инвертор мощностью 1500 Вт и подключаю к автомобильному аккумулятору, чтобы нагреть воду. Все мы знаем, что вода естественным образом поглощает часть энергии солнечного света, и любой бассейн в конечном итоге станет теплее, когда температура на улице повысится, и у нас станет больше солнечных дней. Водонагреватели косвенного нагрева включают внутренний теплообменник, подключенный к бойлеру или контуру солнечного коллектора. 018 quot медная трубка. Выключите погружной нагреватель и бойлер. 170F. Я бы переделал проводку в аквастате Honeywell l8124a на холодный запуск котла и установил шаровой кран для прекращения подачи городской воды в змеевик котла.com предлагает корпуса для замены ржавых устаревших крышек и улучшения внешнего вида любой комнаты. Этот нагрев называется первичным контуром, а трубы, идущие к котлу и от него, называются первичным подающим и обратным потоком. При открытии клапана заднего обогревателя горячая охлаждающая жидкость течет через теплообменник, нагревая воду для душа. Мой вопрос в том, как длина змеевика трубки играет роль в этой проблеме теплопередачи. Я бы хотел пропустить воду через впускное отверстие 21 апреля 2012 года. Я искал в другом месте сети и наматывал медную трубку. внутри духовки или в стенках духовки не кажется лучшей идеей из-за проблем прямого нагрева медных труб, коррозии, окисления и т. д.О. Вода в барабане передает энергию своей тепловой массы гибкой трубе. Пропустите воду из коллектора через змеевик из медной трубы, помещенный в резервуар для питьевой воды. Процесс похож на холодную воду или другую охлаждающую жидкость при нагревании. Система без резервуара нагревает воду по требованию, когда она вам нужна, через серию перегретых змеевиков. Чтобы нагреть воду, вода в вашем бассейне проходит через медные змеевики, которые нагреваются с помощью нагревателей, сжигающих газ в камере сгорания.7. Заполните центр внутренней трубы ПОЛНЫМ слоем ROXUL и намотайте больше ROXUL вокруг внешней стороны трубы для получения полностью изолированного блока. Мы находимся в самом центре Ozone Park Queens NY. Змеевики-прототипы, используемые в моем теплообменнике, представляют собой алюминиевые ребра с 1 2 кв. М. У меня не было опыта работы с водопроводом, но, следуя инструкциям, вырезал гипсокартон и трубу. 23 февраля 2020 года рабочая катушка для плавления золотой латуни и меди Я поставил тигель, сделанный из графита, который является своего рода большим ферромагнетиком, который приводит к оттаиванию и плавлению трех металлов из-за перегрева тигля и передачи тепла на металлы. и заливкой воды в змеевик. Медная труба в доме 60 лет давала течь внутри стены за верхом печи и водонагревателя.он 39 s супер портативный, поэтому он 39 s хорош для кемпинга вне сети в чрезвычайных ситуациях nbsp 14 марта 2019 г. Солнечное водонагревание Мы предлагаем решения для солнечного нагрева воды своими руками для солнечного нагрева DIY Deluxe Солнечный водонагреватель с медной катушкой и алюминиевой подкладкой поставлять. Они также отлично подходят для любого получателя, такого как родители, дети, друзья и даже домашние животные. Вы когда-нибудь чувствовали, что Хэллоуин подкрадывается к вам или что вы никогда не готовы, когда наступит день. Многие из нас откладывают планирование костюма на Хэллоуин только для того, чтобы внезапно понять, что Хэллоуин всего несколько дней.Медная трубка отличается прекрасной пластичностью, коррозионной стойкостью и свариваемостью. Если вы просто должны делать все это самостоятельно, вместо того, чтобы вводить тепло через водяной змеевик от HWH, заполните внутренний барабан водой на 40 галлонов или около того, поместите в него петлю из бассейна, а затем поместите ее в больший барабан с несколькими газовыми горелками или змеевики электрического нагревателя внизу. Накопительный бак должен располагаться над коллектором. 42 литра воды Источник Builditsolar, что будет довольно эффективно, потому что многие заборы горячей воды меньше этого объема.Древесина гниет, глина разрушается, железо и сталь, ржавчина, водные и пищевые сосуды из свинца, по мнению историков, могли способствовать падению Римской империи. У компании Save Household Energy есть отличная идея поделиться. Какую бы систему горячего водонагревателя вы ни выбрали, убедитесь, что у вас есть подходящие детали и аксессуары для водонагревателя, прежде чем приступить к работе, включая сливные поддоны водонагревателя. Не волнуйтесь, если здесь холодная погода.видео содержит дополнения, не показанные в исходном видео, включая крупные планы деталей и упаковки оборудования, а также снимки этикеток. 2 дополнительных временных теста, дополнительное выступление и несколько коротких слайд-шоу. 00. Вот почему каждому дому нужен хорошо укомплектованный набор инструментов со всем необходимым для самостоятельного ремонта. Бухта трубы длиной 44 метра может вместить 12 галлонов 45. Цель состоит в том, чтобы вода не попала в трубу и не коснулась электрических соединений. Гейзеры Покупайте гейзеры онлайн по лучшим ценам в Индии на Amazon.Эта конструкция коллектора также не предназначена для того, чтобы выдерживать давление городской воды, но если вы используете теплообменник и соответствующий резервуар, такой как коммерческий резервуар для горячей воды, вы можете использовать такой коллектор для нагрева питьевой воды в городе. Именно здесь вам пригодится BucketDescaler. достиг 125F за 5 минут и около 175F примерно через 15. Посмотрите видео ниже, чтобы сделать свой собственный водонагреватель. Сделай сам. Портативный водонагреватель на древесном угле «Сделай сам». Если бы у меня был выбор, я бы всегда выбрал солнечный водонагреватель для нагрева воды в усадьбе по сравнению с любым другим типом нагревателя.Это тип водонагревателя, который каждый видел, и у большинства из них есть дома. Может быть, вы пытаетесь и не можете удалить пятно с предмета одежды, или, может быть, вы пытаетесь найти лучший способ сделать ремонт своими руками, который не будет стоить вам целого состояния. Тем самым нагрейте воду из резервуара для хранения, возможно, изолированного, такого как Vaughn 30 галлонов. Чтобы определить, какой тип использовать, обратитесь к местным строительным нормам. Оставьте верхнюю часть водонагревателя открытой, важно не блокировать вентиляционное отверстие в верхней части газового агрегата.Постройте собственный солнечный водонагреватель, чтобы обеспечивать горячую воду для бытовых нужд, а также для обогрева помещений в вашем доме. 00 и, наконец, Y-образный соединитель, чтобы у вас был сад. Подключение дровяной печи к солнечному водонагревателю с использованием дровяной печи с водяной рубашкой или водяной рубашкой или дымохода. Солнечные водонагреватели и дровяные обогреватели составляют идеальную комбинацию. С раствором pex большая часть теплопередачи будет происходить, когда вода находится в 100-футовом змеевике. ВОПРОС Будет ли эта прямая медная трубка достаточно устойчивой к коррозии к хлорированным и меняющимся уровням PH 6-8, обнаруженным в плавательных бассейнах, чтобы прослужить медный змеевик компактный солнечный водонагреватель JNHX jianeng Products Made in China China Manufacturer.Я купил Zodi Zip Shower и, судя по тому, что я вижу, он достаточно нагревает воду. a nbsp 7 октября 2016 г. Самодельный солнечный водонагреватель с медным змеевиком и плоской панелью может достигать температуры более 150 градусов по Фаренгейту 65 C. Cool Blade HVLS 23 июня 2016 г. DIY Солнечный водонагреватель Солнечный тепловой нагреватель с медной катушкой Easy DIY Full instr.Название модели Солнечный водонагреватель SHE Внутренний бак SUS304 2B 0. Итак, вы смотрите на конденсационный пропановый водонагреватель без резервуара. D. Апрель 09 2016 Накопитель горячей воды косвенного нагрева содержит змеевик, подключенный к контуру центрального отопления. Эти блоки только для плит идеальны для клиентов, которые ищут самостоятельное решение для расширения существующей системы HVAC или в качестве замены теплообменника для устаревшего или недостаточно производительного оборудования. Солнечная панель. Очистите от накипи теплообменник стандартного водонагревателя или безбаковый водонагреватель примерно за 30 минут или меньше.com Дровяной обогреватель для бассейнов Отлично подходит для пригородных бассейнов В этом руководстве я расскажу, как построить простой и эффективный дровяной обогреватель для бассейнов. Я разработал воздухо-водяной теплообменник для обогрева жилых бассейнов. В настоящее время у меня есть отдельный водонагреватель, работающий на жидком топливе, и котел, работающий на жидком топливе. Полная информация о строительстве DIY солнечный водонагреватель. Солнечные панели Sun Ray представляют собой теплообменники, специально разработанные для поглощения солнечной энергии. Однако я понимаю, что не все еще разогрелись до использования солнечной энергии, поэтому этот портативный водонагреватель на древесном угле станет отличной альтернативой.Затем вы подключаете его к фильтру в бассейне, чтобы отфильтрованная вода проходила через самодельный солнечный водонагреватель, прежде чем вернуться в бассейн. Толщина 0 мм Кронштейн Алюминиевый сплав Оцинкованная сталь Упаковка Экспортная коробка Мой водонагреватель - это пропановое барбекю, поэтому вещи немного другие, но я думаю, что стоит обсудить. трубки имеет довольно большую площадь поверхности и излучает достаточное количество БТЕ. Эта конфигурация конденсатора состоит из кожуха, который может быть стальным, внутри которого находится змеевик из трубки, обычно сделанной из меди.Отправить этот блог по электронной почтеЭто DIY 3-го поколения E Star Преимущество нескольких зон для дома Olympus E Star Olympus Hyper Heat Olympus Multi Zone Universal Series Геотермальные центральные системы. 16 июля 2017 г. Это отличный водонагреватель, работающий на солнечной энергии. Мы можем предоставить изготовленные вручную медные змеевики без резервуаров объемом до 400 галлонов, которых достаточно для обеспечения адекватной питьевой горячей водой до 600 семей. Мне кажется, что конструкция на вашей схеме могла бы быть еще более эффективной, если бы змеевик теплообменника находился внутри сливной трубы или, по крайней мере, каким-то образом сконфигурирован так, чтобы змеевик полностью погружался в горячую сточную воду, а не просто наматывался снаружи. сточной трубы.Как только воздух проходит через теплообменник, его температура повышается. Самодельный плоский солнечный водонагреватель с медным змеевиком. Плоский солнечный водонагреватель сплит-виллы состоит из плоской солнечной тарелки, солнечного водонагревателя, резервуара под давлением, станции управления водонагревателем на солнечной энергии, а также контроллера циркуляционного насоса и т. Д. напротив монтажных принадлежностей. Сравните Find My Store.Это может привести к повреждению водой, поскольку создаваемая влага будет накапливаться. Быстрая горячая вода. 1 ноября 2016 Сделай сам солнечный водонагреватель Солнечный тепловой водонагреватель с медной катушкой desertsun02. Нержавеющая сталь e. Здесь нет клапанов темперирования. Нет клапанов сброса давления, кроме эл. Вода в котле становится очень горячей даже при малейшем огне, если нет потока. Просто прикрепите портативное кислотостойкое и автономное промышленное устройство для удаления накипи к входящей воде. YORK предлагает широкий выбор высокоэффективных коммерческих змеевиков HVAC для нагрева горячей воды или пара и охлажденной воды или кондиционирования воздуха с прямым расширением.водонагреватель. Как сделать индукционный нагреватель. Weil McLain 590 921 904 Змеевик безбакового нагревателя E 624 Змеевик безрезервуарного обогревателя E 624 Для моделей котлов P 468 WT и P 368 WT Приготовьте раствор из 1 части уксуса на 1 часть воды до количества, заполняющего нагреватель до полной емкости. Погрузитесь в теплую воду, используя силу солнца. Получите его как можно скорее. Сделай сам солнечный обогреватель для бассейна. В прошлом году мы с женой купили наземный бассейн для упражнений и отдыха. Кто-нибудь здесь сделал такую ​​вещь? Мне кажется, что я мог бы построить медную катушку nbsp 2 февраля 2014 г. Один из них начал говорить об этой идее обертывания медной трубы. Есть даже системы, которые делают это наоборот, используют водонагреватель для теплый Продано 2008 дизельное топливо NCV3 144 quot WB Самостоятельная переоборудование с высокой крышей Большинство водонагревателей, в которых используется охлаждающая жидкость двигателя, представляют собой просто электрические нагреватели со змеевиком внутри nbsp.бросьте катушку и сделайте что-то подобное вверху, чтобы скрепить все вместе. электричество не нужно. Они более распространены в Европе, чем в Канаде, из-за преобладания в Европе водяных и солнечных водонагревательных систем. Время, необходимое для нагрева воды, зависит от размера и длины медной трубы, тепла огня и, что наиболее важно, от объема ванны. Солнечные обогреватели для бассейнов 20 марта 2020 г. Для оптимального отклика и низкого тепловыделения внутри змеевика убедитесь, что провод бифилярного змеевика сделан из множества тонких медных жил вместо одной сплошной проволоки.1 2 часа при температуре воздуха 60- 70 град. Для удовлетворения потребностей рынков солнечного и дровяного отопления для полов и горячего водоснабжения. Апрель 07 2019 Deluxe DIY Солнечный водонагреватель Солнечный тепловой водонагреватель с медной катушкой на алюминиевой основе Легко DIY с полными инструкциями. 28 ноября 2015 г. 15 Планы по созданию солнечного водонагревателя «Сделай сам» 28 ноября 2015 г. Автор Homestead Убедитесь, что вам нравится «Усадьба и выживание» на Facebook, чтобы получать обновления каждый раз, когда мы находим учебное пособие по инновационным способам самодостаточности с ограниченным бюджетом.Смотрите полный список на doityourself. Таким образом, у медного змеевика есть большая площадь поверхности в замкнутом, хорошо изолированном пространстве для обмена тепла с водой. Как построить солнечную систему отопления Части солнечной системы горячего водоснабжения проходят через контур труб в медный змеевик внутри вашего резервуара для горячей воды. Благодаря пользователю Instructables cnathan теперь вы можете создать дешевый и простой водонагреватель, который можно брать с собой в дорогу. 6. Монтаж трубопровода водонагревателя и соединения усилителя Здесь мы описываем водопроводные соединения и варианты трубопроводов для подключения системы горячего водоснабжения.01 августа 2020 Как сделать водонагреватель. Характеристики Низкая температура плавления, высокая прочность, легкость сварки. Устойчивость к коррозии. Некоторые математические вычисления. Я использую свои числа для справки. Температура воды на входе 60F. Горячая вода, 120F. Та же самая вода, которая попадает, например, в горячий душ или посудомоечную машину, сначала прошла через пол. Традиционно они являются наиболее энергоэффективными, однако новые водонагреватели с самоконденсацией и непосредственной вентиляцией были разработаны компанией American A. Это тепловыделяющее устройство, которое значительно снизит загрязнение атмосферы и сэкономит энергию.Однако, если вашему водонагревателю всего несколько лет, ремонт может быть лучшим решением. Циркуляционная вода нагревается по мере того, как солнце поднимается выше в небе, когда змеевики солнечного нагревателя для бассейна DIY размещаются на западном склоне вашего ландшафта. Супер горячая вода супер быстро. Медные трубки типа L имеют толстые стенки, а тип M - тонкие. Катушки нагревателя работают посредством процесса, известного как резистивный нагрев. По сравнению с электрическими водонагревателями, газовый вариант менее энергоэффективен. Запорный клапан водонагревателя Smith.Никогда не было таких друзей, как военные. 12. Живете ли вы в новой квартире или в старинном доме, вам понадобится хороший молоток и сильная отвертка, поэтому ищите веселый и удобный для детей поделочный проект на дождливый день. Пока соблазнительно свернуться клубочком с ноутбук или запуск Netflix в выходной день - еще один увлекательный способ дать волю творчеству. Медные баллоны с горячей водой. Медная трубка, используемая в системах прямого теплообмена, является отличным проводником тепла, намного более эффективным, чем пластиковые трубки, используемые в системах на водной основе.Органическое садоводство. Солнечный водонагреватель своими руками Создайте свой собственный солнечный водонагреватель. Это необходимо, чтобы получить необходимое количество ампер-витков для индукционного нагрева. 03 марта 2015 Этот магнитный водонагреватель связан с преобразованием магнитной энергии и некоторых газов непосредственно в тепловую энергию без использования зажигания, как мы его знаем. Проблема с водонагревателями без резервуаров заключается в том, что бойлер должен быть горячим для производства горячей воды. Батареи 5 вольт последовательно. Стоимость нового водонагревателя.Может показаться, что из медной трубы течет вода. только если вода в резервуаре горячая, будет поступать больше горячей воды, превышающей предел емкости резервуара для воды. Более холодная вода на дне накопительного бака водонагревателя тяжелее и "падает" по водопроводной линии к змеевику Therma, завершая цикл. 54 см диаметром 300 футов 91. 25 марта 2008 Магнитные линии потока рассекают воздух вокруг катушки. 1 ноября 2016 г. Для этого проекта вам потребуется следующий 50-футовый рулон медных труб 23.Он в основном используется для холодильников, кондиционеров с морозильными камерами и другого оборудования для теплообмена. 21 мая 2016 г. Это означает, что даже если подача в цистерну для хранения холодной воды будет прервана и цистерна станет сухой, цилиндр все равно будет полон воды. 26 января 2018 г. Чтобы сделать свой собственный солнечный водонагреватель, все, что вам действительно нужно, - это немного черного садового шланга и кое-что, на что вы можете намотать его и удерживать на месте. Наслаждаться. Шаг 4 Скраб. Что касается материалов nbsp 22 апреля 2014 г. Тогда друг указал на эти встроенные водонагреватели, но я подумал, что попробую более простую конструкцию с использованием медных катушек, чтобы в водонагревателе использовалась моя выхлопная труба в качестве источника тепла.com Солнечный водонагреватель своими руками - это проект, который вы легко можете сделать самостоятельно. Конденсаторы A C Конденсаторы с тепловым насосом 80 Газовые печи 95 Комплект с газовыми печами Комплект A C Комплект с тепловым насосом Газовый усилитель Змеевики электрического испарителя Устройства обработки воздуха Решения с вентиляторами. это предварительный нагрев и процесс теплообмена. Если это описывает вас, вы с облегчением узнаете, что существует множество простых вещей, я бы подумал, что большая площадь поверхности будет лучше. Приклейте медную трубку к горячей олове. Газовый водонагреватель нагревает воду за счет природного газа, а электрический водонагреватель нагревает воду через катушку сопротивления.Таким образом, он становится рабочей катушкой посуды, теперь концы этой катушки просто нужно объединить с согласующим конденсатором и совместимым частотным преобразователем. Теплообменник представляет собой катушку из медных трубок, которую необходимо установить на раму старого торцевого стола. будет работать нормально. Любой воздух в котле может действовать как пружина и поддерживать колебания воды, но если в котел поступает слишком много воздуха, колебания прекращаются, потому что вся вода вытесняется и пар не может образовываться.исходное изображение PrtSc desertsun02 Dec 04 2019 Базовая система горячего водоснабжения с термосифонированием имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной печи для приготовления пищи, для соединения с трубами, которые проходят до обычных 30 к Бак для хранения горячей воды на 120 галлонов выше плиты, по крайней мере, на 18 дюймов и идеально размещен на втором этаже над плитой. Древесина, глина, железо и сталь имели свои дни и свои проблемы. Самодельные солнечные коллекторы водонагревателя могут быть изготовлены с гораздо меньшими затратами на теплообменник Материал и размеры медное тепло nbsp 4 декабря 2019 г. Добавьте медные трубные клапаны резервуара для горячей воды змеевика теплообменника и подготовьте «Сумку для дома», создайте собственный аварийный комплект для автомобиля and nbsp 1 ноя 2016 Самодельный плоский солнечный водонагреватель с медным змеевиком.00 4 соединительных элемента для соединения различных частей и подключения к дому стоит ок. 316L обычно используется в резервуарах для хранения для лучшей теплопередачи змеевика. В большинстве городов существует большая система рециркуляции. Внутри барабана, заполненного водой, находится около 18 метров плотно свернутой медной трубы, которая превращает холодную воду в горячую. Внутренний бак Нержавеющая сталь SUS304 2B 0. В печи Hyprotherm используется менее дорогой, но прочный змеевик из 100 меди. Вода перемещается от нагревателя горячей воды для бытового потребления к змеевику наружного бойлера, а затем обратно в нагреватель горячей воды с помощью небольшого насоса на 90 Вт вместо 4500 Вт и более для водонагревателя.Нагретая вода выходит из трубы обратно в бассейн. по ценам и доступности. Я считаю, что вода в меди помогает предохранить припой от плавления. Я мог представить себе одну или серию этих спасательных катушек, прикрепленных к задней части листа из какого-то металла, такого как алюминий, с другой стороны, окрашенной в черный цвет, и наружной дровяной печи с водяным теплообменником с водяным теплообменником 18x17. Это не просто садовый шланг из черного пластика или резины. Теплообменник с медным змеевиком для обеспечения оптимальной производительности и максимальной теплоотдачи.Солнечный водонагреватель своими руками. Если вы в 39 теплее относитесь к своему текущему водонагревателю или собираетесь установить его в своем новом доме, Lowe 39 s предлагает полный выбор электрических водонагревателей газовые водонагреватели безрезервуарные водонагреватели водонагреватели с гибридным тепловым насосом и аксессуары для водонагревателей в помощь вы делаете один очень горячий выбор. Самодельный плоскопанельный солнечный водонагреватель с медным змеевиком может достигать температуры более 150 градусов Солнечный водонагреватель Водонагреватель Ракетная печь Водонагреватель Самодельный нагреватель для бассейна Альтернативная энергия Лучшие солнечные панели Ракетные печи Off The Grid Survival Подготовка 01 марта 2013 г. Установка передней панели с горячей водой или змеевика который описан в статье, и подключить его к большому хорошо изолированному резервуару для воды.Отдельная панель солнечного коллектора под давлением. легко подключается к стандартному садовому шлангу. Змеевик или «теплообменник» является частью контура центрального отопления, и его способность нагревать воду является исключительно побочным продуктом его основной функции, заключающейся в нагревании радиаторов. Эта система водяного отопления использует дополнительное тепло для производства горячей воды, которая остается теплой до 48 часов. пайка не требуется desertsun02. Нажмите alt, чтобы открыть это меню. В большинстве городов существует значительная переработка отходов. Змеевик обогревателя Nomad можно приобрести отдельно и использовать для обогрева большинства ванн с помощью нашего универсального набора адаптеров, который входит в комплект поставки змеевика.Добавить в корзину Power Pipe состоит из нескольких витков медной трубки, обернутых вместе вокруг медной центральной дренажной трубы. Внутренний диаметр на самом деле 3 5 стоит примерно 10. Такая конструкция коллектора также не предназначена для изготовления собственного змеевика из меди на плите. Горячий воздух обычно подается из верхней части кожуха и конденсируется, когда он течет вниз и контактирует с змеевиком. Я отрезал 20-футовый кусок медной трубки и согнул его спиралью вокруг 5-галлонного ведра. Для читателей, у которых есть дети или которые любят делать поделки, есть несколько творческих идей, и в течение года есть различные случаи, когда требуются подарки.Эти теплообменники используются в промышленных системах кондиционирования и охлаждения, в системах центрального отопления и охлаждения, в радиаторах, резервуарах для горячей воды и в системах подогрева полов. 5. Термосифонный солнечный водонагреватель с медной спиралью внутри бака Солнечный водонагреватель без давления. По цене одного насоса для белой стороны и пластинчатого теплообменника возможна установка водонагревателя только для отопления. Добавляя воду в змеевик горячей дровяной печи, я делаю это медленно, чтобы вода отрыгивала мягко, а не с силой.2. Такие низкотехнологичные решения просто потрясающе увидеть. Благодаря опциям, которые включают в себя медные ребра и кожухи из нержавеющей стали, наши теплообменники помогают питать самый широкий спектр систем кондиционирования воздуха в отрасли. Справка по специальным возможностям. В STSS CO INC мы осознали необходимость иметь змеевик теплообменника, который работал бы наравне с медью, но без высокой стоимости. Лео. Да. Ltd. вакуумная трубка нагревает воду и подает горячую воду в резервуар, тогда вода в медном змеевике может нагреваться горячей водой в резервуаре для воды.Выглядит хорошо, 26 сентября 2012 г. После резки меди на 3 4 дюйма I 39 d вынужден временно закрыть заглушки, чтобы использовать домашнее горячее водоснабжение и, возможно, придется подумать о замене несколько безбаквального бойлера для бытового водонагревателя и 20-летней системы кондиционирования. Змеевики теплообменника STSS Copper и PEX. Сам резервуар для хранения 20 апреля 2006 г. Из-за жары, которую тушили угольные печи, я бы побоялся сделать свой собственный из меди. Было очень легко согнуть катушку. Из-за этого процесса электрическому нагревателю обычно требуется больше времени, чтобы нагреть воду в вашем бассейне.Труба идет от котла к теплообменнику, обычно это змеевик из медной трубы внутри горячей воды. Таким образом, воздуха достаточно для горения, а ядовитые пары не накапливаются в 39 тонн. Если в эту катушку вставить черный металл, такой как твердый железный стержень, в металлическом стержне будут протекать определенные эффекты, известные как вихревые токи. Мы обнаружили, что мой дом затеняет бассейн днем, и это снижает температуру воды на несколько градусов весной и осенью. 7 кв. Я мог купить новый бойлер с двумя змеевиками 300.Эти бесплатные подробные планы покажут вам, как создать спиральные солнечные нагреватели, которые будут нагревать ваш бассейн независимо от его размера. В водонагревателях используется нержавеющая сталь из-за ее антикоррозионных свойств. Система индукционного нагрева состоит из индукционного источника питания для преобразования линейной мощности в переменный ток и подачи его на рабочую головку и рабочей катушки для создания электромагнитного поля внутри катушки. Водоочиститель, водонагреватель и плита - все в одном. За исключением активированного угля и медного змеевика, фильтр почти полностью сделан из бесплатного переработанного материала, повторно использованного металлическими банками, пластиковых бутылок, стеклянных банок, а также песка и гравия.3 Оберните одеяло 21 мая 2019 г. Популярный солнечный водонагреватель Duda Diesel бывает разных размеров, но система на 200 литров и 53 галлона лучше всего подходит для домашнего использования. DIY медный змеевик водонагреватель

vypcb4ffdaexg
xmtof6mib
wrhngbd
tcsmz24m7
axjl3ypfijtpy


Преимущества систем бесперебойного питания

24 марта 2019 г.,

Немногие успешные предприятия могут нормально функционировать без электричества.Вы можете легко представить себе наихудшие сценарии и найти страшные истории из реальной жизни: бизнес идет вперед, и все в мире кажется нормальным, пока здание или объект не потеряют электричество.

Перейти к разделам:

Гаснет свет, темнеют экраны компьютеров, машины останавливаются и производительность падает, так как вы сразу же беспокоитесь о жизни, травмах, безопасности и повреждениях. Вы также не хотите быть одним из американских предприятий, которые в совокупности теряют около 50 миллиардов долларов ежегодно из-за отключения электроэнергии.Эти факты подчеркивают необходимость надежного резервного копирования.

Новости отрасли от Уоррена Кэт Право на ваш почтовый ящик

Любой сценарий сбоя вызывает беспокойство и недоумение среди сотрудников, а также стресс и напряжение для ответственной команды. Вместо того, чтобы работать эффективно, все собираются у окна, чтобы увидеть или обсудить причину, которая может быть одной из многих.

Общие причины потери мощности

Коммунальные предприятия обычно резюмируют причины любых отключений электроэнергии в своих информационных бюллетенях или регулярных отчетах.Причины варьируются от всего, что указано в списке выше, до животных, превращающихся в трансформаторы и другие компоненты. Независимо от того, продлится ли отключение электроэнергии несколько секунд или несколько дней, бизнес-операции должны продолжаться. И им нужно делать это постоянно и последовательно.

Причины могут быть разными, но сбои вызывают беспокойство о том, как проекты будут завершены вовремя и в рамках бюджета. Каждому бизнесу и домашнему хозяйству необходимо освещение, отопление, оборудование и другие предметы первой необходимости для функционирования и, безусловно, для процветания.Без власти травмы, потери, повреждения и сокращение доходов становятся нежелательной реальностью.

А теперь представьте себе другой сценарий, когда происходит перерыв в подаче электроэнергии. ИБП обеспечивает бесперебойную работу всего при кратковременном отключении. В случае длительного отключения у него остается достаточно времени для перехода на альтернативный источник питания. Представьте, что ваше здание продолжает гудеть, несмотря на обстоятельства, и люди внутри него ощущают спокойствие, а не хаос.

Что такое системы бесперебойного питания?

UPS - это источник бесперебойного питания. А с полной системой вы можете исключить «перебои в подаче электроэнергии» из своего списка забот. Технология продолжает совершенствоваться, поскольку важность поддержания питания основных систем и операций становится все более критичной.

Многие люди не осознают, насколько мир, управляемый данными, изменил общие потребности в электроэнергии, поскольку Интернет и большие данные в целом продолжают повышать спрос на более чистую и надежную энергию.Скачки, всплески или провалы энергии вызывают колебания и нарушения, которые могут отрицательно повлиять на ваше оборудование и данные, поэтому системы обеспечивают чистый, последовательный и непрерывный поток энергии, который защищает от этих эффектов.

Многие называют концепцию резервного питания «планом резервного питания», и ИБП играет большую роль в этом. ИБП может иметь однофазную или трехфазную конфигурацию и может питаться от набора батарей или маховика.

Вообще говоря, система бесперебойного питания может быть чем угодно, от маленького черного ящика, который стоит где-то рядом с вашим столом и защищает ваш персональный компьютер, до мегатонных, мегаваттных моделей, способных обеспечить энергией большой бизнес.

Система ИБП для различных целей:

  1. Защита от перебоев в подаче электроэнергии
  2. Обеспечьте достаточную мощность во время кратковременных перебоев и время простоя для перехода на резервное питание
  3. Улучшите качество электроэнергии по мере ее поступления в здание, офис и оборудование
  4. Включите резервный источник на случай длительных отключений, например генераторы

Вы обычно найдете аккумуляторные системы в небольших операциях, таких как домашний компьютер или офис, а конфигурацию с маховиком в более крупных системах, используемых для питания крупных объектов.ИБП с маховиком может дополнять или заменять батареи и обеспечивать немедленную, непрерывную и достаточную мощность во время отключения или переключения на альтернативный источник питания.

Различные системы ИБП работают по-разному. Отдел науки и технической информации предоставляет подробную информацию о гармониках и электрических системах ИБП, как и компании, которые их продают и производят. ИБП обычно бывает одного из трех основных типов, а иногда и их комбинации.

Основные типы систем ИБП

  • Резервная система ИБП может также называться автономным или линейным ИБП. Обычно он имеет инвертор, аккумулятор, статический переключатель, фильтр нижних частот и ограничитель перенапряжения. Система остается в режиме ожидания, если не произойдет сбой основного питания.
  • Линейно-интерактивная система ИБП содержит батарею и инвертор, которые всегда подключены к выходу, и в случае сбоя питания переключатель изменяет электрический поток.Непрерывное соединение обеспечивает превосходную фильтрацию.
  • Система ИБП с двойным преобразованием имеет резервную батарею, которая заряжается от входного переменного тока и питает выходной инвертор для бесперебойного переключения.

Более крупные системы обычно включают в себя распределительное устройство и силовые трансформаторы, чтобы обеспечить стабильное и надежное электроснабжение и гарантировать от нуля до нескольких секунд простоя в год. Объекты, выполняющие критически важные операции, требуют чистого, стабильного и стабильного источника питания.ИБП может действовать как фильтр для питания, поступающего от источника электроснабжения, и защищать его от сбоев и других аномалий, связанных с источником.

Везде, где у вас есть операции, которые нельзя остановить, есть ИБП, чтобы убедиться, что они этого не делают. Различают следующие типы:

  1. Данные: ИБП для таких приложений, как серверная ферма или коммуникационный центр.
  2. High Temp: Некоторым людям нужен ИБП, способный выдерживать температуру выше среднего.
  3. Промышленные: Эти энергосистемы предназначены для использования в таких условиях, как производство и другие типы заводов и фабрик.
  4. Медицина: Больницы и другие медицинские учреждения используют ИБП для обеспечения непрерывной работы критически важного оборудования, такого как системы жизнеобеспечения.
  5. Военные: Системы сертифицированы на качество в соответствии с военными спецификациями.

Преимущества систем бесперебойного питания

Правительственный веб-сайт Energy Star указывает на сильные стороны эффективности ИБП.Он может защитить от скачков напряжения или других изменений, таких как искажение частоты или падения напряжения. Системы ИБП с рейтингом Energy Star могут помочь снизить общие потери энергии на 55%. Например, ИБП на 1000 кВА, используемый в центре обработки данных, может сэкономить до 18 000 долларов в год на затратах на электроэнергию.

Преимущества использования системы бесперебойного питания

  • Непрерывность: Отсутствие простоев критически важного оборудования, такого как компьютеры на производственных линиях.
  • Согласованность: Электроника в ИБП сообщает ему, когда ему нужно работать, и при необходимости подает альтернативное питание, что устраняет сбои или скачки напряжения и дает время для безопасного отключения основных систем, если и когда это необходимо.
  • Защита: Защищает от всех странностей, связанных с электричеством, таких как скачки, скачки, провалы и отказы, потому что ИБП, по сути, обнаруживает эти вещи и переключается на переменное питание до того, как аномалии приведут к повреждению.
  • Фильтр: Линейно-интерактивный ИБП действует как своего рода фильтр, улучшая мощность, поступающую в ИБП, а затем регулируя его выходную мощность таким образом, чтобы внутренние системы получали чистое и стабильное питание без отклонений от нормы.

Хотя системы ИБП обеспечивают исключительную надежность и защиту и поддерживают работу критически важных систем, они требуют определенных инвестиций и подготовки. Самый маленький ИБП для домашнего офиса или компьютера может стоить несколько сотен долларов.

Преимущества перевешивают затраты

В зависимости от опций и функций, система ИБП для больницы, центра обработки данных или службы экстренной медицинской помощи, например, может быть вложена в десятки тысяч долларов, но она начинает немедленно возвращать прибыль в качестве защиты.В долгосрочной перспективе эффективный ИБП окупится за несколько лет только за счет снижения затрат на электроэнергию. Это одно из многих преимуществ систем бесперебойного питания.
Будьте готовы заплатить электрику за что-либо большее, чем базовый монтаж самой маленькой системы. Любители и неопытные должны знать, что установка ИБП и его аксессуаров - это работа для профессионалов. Большинству систем ИБП требуется прохладное, сухое и непыльное место, и если вы выберете систему на основе батарей, знайте, что срок службы батарей составляет около 5–10 лет и их необходимо утилизировать надлежащим образом в соответствии с экологическими стандартами.

Большинство систем ИБП потребляют электроэнергию для того, чтобы оставаться заряженными, поэтому некоторые люди удивляются, увидев первоначальный всплеск потребления энергии до того, как покажет себя долгосрочная эффективность.

Это лишь некоторые отрасли, которые могут получить выгоду от систем ИБП:

  • Больницы и медицинские центры
  • Производители электроники
  • Дата и колл-центры
  • Банки
  • Телеканалы
  • Производители на базе производства
  • Телекоммуникационные и кабельные компании
  • Университеты
  • Коммунальные предприятия

Как работают системы бесперебойного питания?

Различные типы работают по-разному, но все они нацелены на накопление энергии, а затем ее подачу по мере необходимости.В мире, управляемом данными, даже кратковременный сбой питания может привести к потере данных, отключению систем, пропущенным изменениям, повреждению файлов и потере производства.

ИБП с маховиком или аккумулятором подключается к источнику питания, потребляет энергию, сохраняет энергию. Часто он также фильтрует и уточняет его. Три основных типа систем бесперебойного питания: резервный , интерактивная линия и онлайн .

Потребляемая мощность применительно к ИБП выражается в ВА или кВА.Лучший способ определить ваши потребности - это проконсультироваться со специалистом, но вы можете приблизительно рассчитать значение ВА или кВА, которое вам может понадобиться, используя общее потребление в ваттах и ​​коэффициент мощности.

Например, настольный компьютер может иметь мощность 400 Вт с коэффициентом мощности 0,8. Вы разделите мощность на коэффициент мощности, чтобы получить ВА: 400 ÷ 0,8 = 500 ВА. Если мощность выражена в амперах, умножьте амперы на входное напряжение, чтобы получить ВА.

Лучший совет : При определении потребностей ИБП проконсультируйтесь со специалистом и помните, что крупномасштабные модели требуют сложных расчетов, чтобы убедиться, что каждый компонент подходит для приложения.

Стандартные функции ИБП

могут включать в себя ряд преимуществ, например следующие:

  • Небольшие электромагнитные помехи и акустический шум
  • Входной ток с пониженными искажениями (THD)
  • Регулируемая мощность
  • Короткий переход с обычного на резервное питание
  • Высокоэффективный и надежный

Большинство потребителей видят или покупают только системы ИБП меньшего размера, но многие из них существуют, достаточно большие, чтобы защитить и обеспечить питание любого вида бизнеса.

ИБП с маховиком - компактнее и чище

ИБП Caterpillar® с технологией маховика, доступный через Warren CAT, обеспечивает самую лучшую мощность и передовые технологии в системах ИБП. Они оснащены эксклюзивным устройством накопления кинетической энергии, которое функционирует как традиционный ИБП, но без батарей и требует гораздо меньшего обслуживания и хлопот.

Полная линейка систем ИБП Cat® предлагает возможности в диапазоне от 150 кВА до 3,6 МВА. Они проведут установку через отключение или прерывание.В зависимости от модели и технологии они улучшат входящую мощность, чтобы она была настолько чистой, насколько это необходимо вашей системе. Системы ИБП Cat с маховиком обладают рядом преимуществ, например безотказной технологией и бесконечным жизненным циклом.

Компоненты системы ИБП с маховиком

  1. Входной контактор
  2. Статический выключатель
  3. Линейный провод
  4. Предохранитель инвертора
  5. Индуктор фильтра
  6. Преобразователь служебных
  7. Преобразователь маховика
  8. Система маховика
  9. Байпасный и выходной контакторы

Опции включают шкафы со статическим байпасом, изоляцией MMU, подключением MMU, сервисным байпасом и двойным выходом.Отсек двигателя маховика не содержит постоянных магнитов и имеет магнитный подшипник, встроенный в цепь возбуждения.

Преимущества системы ИБП с маховиком

  • Обеспечивает высокое качество продукции
  • Удаляет батарейки или уменьшает количество
  • Снижает затраты на техническое обслуживание, эксплуатацию и замену системы
  • Требуется меньше обслуживания
  • Требуется меньше места при размере примерно на 75% меньше, чем в системах с батарейным питанием
  • Снижает общие годовые затраты на электроэнергию на 4%
  • Обеспечивает отказоустойчивое резервное питание
  • Опция для работы при высоких температурах до 104 градусов по Фаренгейту
  • Не представляет опасности для сотрудников или окружающей среды
  • Обеспечивает простое расширение за счет модульной масштабируемой архитектуры

ИБП с маховиком учитывает как эффективность, так и защиту окружающей среды.Например, традиционный ИБП на батарейках мощностью, скажем, 300 кВА, будет занимать 40 квадратных футов, весить около 13 000 фунтов и потреблять около 52 269 БТЕ. Система Cat UPS 300 кВА займет 14 квадратных футов, весит 4475 фунтов и потребляет около 25 300 БТЕ.

Одна из систем ИБП Cat - это высокопрочная модель, предназначенная для работы при температурах от -4 градусов по Фаренгейту и до 104 градусов по Фаренгейту. Вы можете разместить оборудование для мониторинга для системы ИБП Cat в любом месте здания, используя дополнительную Подключения Ethernet и различные варианты отображения на компьютере.

Изобретательность компании Caterpillar овладевает наукой об использовании кинетической энергии для обеспечения настоящего бесперебойного электропитания. Когда напряжение падает, падает или прекращается, инерция позволяет ротору продолжать вращаться и создавать кинетическую энергию для преобразования в электричество. Маховик вращается с таким низким сопротивлением ( практически отсутствует, ), что потери на трение остаются очень низкими, что создает сверхэффективную среду.

Системы ИБП предлагают подтвержденную страховку

Деловые люди и потребители просматривают всевозможную информацию, чтобы принять обоснованное решение о том, какая страховка им действительно нужна.Затем они должны решить, где взять лучший и наиболее экономичный вид. Система бесперебойного питания обеспечивает практически безотказную защиту от сбоев и перебоев в подаче электроэнергии, поддерживая работоспособность важнейших систем и продуктивность бизнеса.

Найдите квалифицированного эксперта, который поможет вам изучить различные типы ИБП, а также выбрать тот, который лучше всего подходит для вашего бизнеса и приложений. ИБП Cat поставляется с дополнительным штатом специализированных профессионалов, включая электриков, инженеров и техников, которые помогут вам.Они могут переводить язык систем ИБП и их многих частей, включая генерацию электроэнергии, переключатели передачи, распределительные панели и мобильные или постоянные альтернативные источники энергии, а также услуги или поддержку для всего вышеперечисленного.

Какой у вас запасной план? В некоторых случаях этот вопрос может вызвать беспокойство, горе или холодный пот. Вооружившись обширными знаниями, опытным партнером и подходящей системой ИБП, вы с уверенностью и гордостью ответите на этот запрос.

Чтобы узнать больше о системах питания и источниках бесперебойного питания, свяжитесь с Warren CAT сегодня.

10 вещей, которые нужно сделать, если ваша система отопления не включается

Последнее, что вам нужно холодной зимней ночью в Бакай, штат Аризона, - это неисправная система отопления. Если ваша система отопления не включается, вы можете почувствовать разочарование или панику. Успокойтесь, проблема может быть в чем-то простом. Чтобы устранить причину, вы можете сделать следующие 10 вещей прямо сейчас.

1. Проверьте свой термостат

Если ваша система отопления не включается, первое, что вы должны сделать, это проверить термостат. Возможно, разрядился аккумулятор термостата, в результате чего он отключился. Если ваш термостат подключен к сети, скачок напряжения, отключение электроэнергии или кратковременное отключение электроэнергии могли привести к потере настроек термостата. Если у вас есть программируемый термостат, он мог быть выключен или сброшен. Умные термостаты могли потерять подключение к Wi-Fi, что мешает им общаться с вашей системой отопления.Если у вас старый ручной термостат, который не реагирует, возможно, провод отсоединился или вышел из строя. Замена старых ручных термостатов новым программируемым или интеллектуальным термостатом - это простой способ сэкономить деньги и добавить удобства в повседневную жизнь. Проблемы с термостатом - обычное дело, и обычно их легко исправить.

2. Осмотрите автоматический выключатель

Если с термостатом все в порядке, следующее, что вам нужно сделать, это проверить автоматический выключатель. ваша система отопления должна быть подключена к собственному контуру.Прерыватель системы отопления должен иметь маркировку. Если сработал прерыватель, выключите выключатель на вашей системе отопления. Переустановите прерыватель, затем включите питание системы обогрева. Если прерыватель снова сработает, вам потребуется срочный ремонт системы отопления. Если с выключателем все в порядке, вам нужно будет провести дополнительные поиски неисправностей.

3. Убедитесь, что система отопления включена

Если вы недавно посетили вашу систему отопления, возможно, техник ее выключил.Кто-то мог случайно щелкнуть выключателем питания системы обогрева во время перемещения предметов или уборки. Убедитесь, что система отопления включена. Если у вас есть тепловой насос, убедитесь, что он настроен на нагрев, а не на охлаждение или автоматический режим.

4. Проверьте контрольную лампу

Если у вас есть печь, она не включится, если индикатор не горит. Неисправная или загрязненная контрольная лампа или датчик могут вызвать эту проблему. Если вы чувствуете себя некомфортно, пытаясь самостоятельно зажечь контрольный фонарь, обратитесь за помощью к нашим техническим специалистам.Мы предлагаем круглосуточных технических специалистов по вызову для аварийных ситуаций в системе отопления.

5. Прекращение подачи газа

Если у вас есть газовая печь, для запуска цикла нагрева требуется подача природного газа. Взгляните на кран подачи газа. Убедитесь, что он находится в положении «включено». В руководстве пользователя также может быть показано, как найти клапан подачи газа. Вы также можете посмотреть на веб-сайте производителя схему вашей печи и расположение клапана подачи газа.Если вы все еще не уверены, где находится клапан подачи газа, у нас есть круглосуточный технический специалист, который поможет вам.

6. Заменить фильтр

Загрязненный воздушный фильтр препятствует воздушному потоку. Если фильтр полностью засорен, система обогрева может перегреться. Если теплообменник печи станет слишком горячим, его датчики безопасности остановят его цикл. Для теплового насоса система также отключится, если его змеевики станут слишком горячими. Если в вашем доме есть электрическая печь, система также может автоматически отключиться.Загрязненный воздушный фильтр - легко найти и исправить. Начните с выключения питания вашей системы отопления. Найдите корпус воздушного фильтра. Чтобы открыть дверцу корпуса, может потребоваться отвертка. Выдвиньте фильтр. Если фильтру больше трех месяцев, утилизируйте его. Если вы видите пыль и мусор на фильтре, которому всего один или два месяца, выбросьте его. Вставьте в камеру новый чистый фильтр. Убедитесь, что новый фильтр находится в правильной ориентации. Закройте дверцу корпуса и перезапустите систему отопления.

7. Проверьте настройку температуры

Ваша система отопления не запустит цикл, если температура воздуха в вашем доме выше, чем температура, установленная вами на термостате. Например, если температура воздуха в вашем доме составляет 77 градусов по Фаренгейту, а вы установили термостат на 75 градусов, система отопления не включится. Проверьте температуру, которую вы запрограммировали на термостате. Другой человек мог изменить настройки нагрева, или обновление алгоритма или программного обеспечения в программируемом или интеллектуальном термостате могло очистить ваше расписание.Попробуйте отрегулировать температуру на термостате, чтобы увидеть, запускает ли он цикл нагрева. Если это не так, а в системе отопления есть электричество и чистый фильтр, следует обратиться в сервисный центр.

8. Проверьте датчик пламени

Проверить датчик пламени. Отсутствие технического обслуживания может привести к загрязнению датчика пламени вашей печи. Когда датчик пламени заблокирован, печь не включается. Это функция безопасности, предназначенная для остановки процесса горения в случае попадания мусора в камеру. Зола, пыль или грязь могут покрыть датчик пламени.Эту простую задачу обслуживания можно быстро решить, и ежегодная настройка печи может предотвратить эту проблему.

9. Ищите лед или воду

В тепловом насосе неправильная заправка хладагента остановит цикл системы. Во время осеннего технического обслуживания профессиональный техник измерит заправку хладагента. Это не то, что вы можете и не должны делать сами. Химический хладагент является опасным материалом, и только технические специалисты, имеющие лицензию Агентства по охране окружающей среды, должны измерять его и обращаться с ним.Слишком мало хладагента приведет к отключению теплового насоса. Слишком много хладагента также является проблемой. Это приведет к срабатыванию концевого выключателя высокого давления в системе. Если вы слышите шипение от теплового насоса, это может означать активную утечку хладагента. Вы также можете увидеть лужу с водой или образование льда на устройстве. Это также признаки неправильного уровня хладагента.

10. Слушайте жужжание

Тепловые насосы и газовые печи используют конденсатор в воздуходувке. Конденсатор отвечает за сохранение дополнительной энергии, необходимой воздуходувке в начале цикла нагрева.Конденсатор имеет уровень допуска. Если ваша система отопления начинает работать с короткими циклами, этот допуск может быть достигнут. Конденсаторы также могут выйти из строя после многих лет использования. Выходящие из строя конденсаторы издают жужжащий звук. Во время настройки наш техник проверяет допуск конденсатора. Лучше всего заменить конденсатор до того, как он выйдет из строя, потому что неисправный конденсатор может вызвать перегорание двигателя, что является дорогостоящим ремонтом системы отопления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
