Блок питания для светодиодных прожекторов: Блоки питания для светодиодных прожекторов

Блоки питания для светодиодных прожекторов

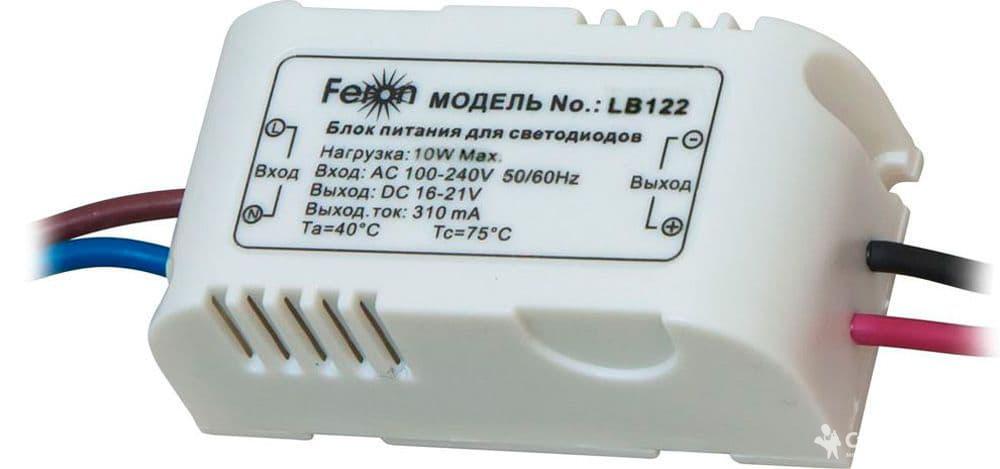

Блоки питания для светодиодных прожекторов (или драйверы) предназначены для использования в светодиодных прожекторах, построенных на мощных LED-матрицах с соответствующей потребляемой мощностью и подходящими суммарными вольт-амперными характеристиками.

Благодаря отработанной электросхеме и тщательно отобранным электронным компонентам блоки питания ТАУРЭЙ для светодиодных прожекторов идеально стабилизированы по току во всём диапазоне выходных напряжений. А питание матрицы постоянным по значению током – залог её долгой и безотказной работы.

Мы производим блоки питания прожекторов не только для бытовой электросети, но и для сетей от 12 до 24 вольт. Высокая стабильность блоков питания в диапазоне их входных напряжений (12-24 или 85-265 вольт) обеспечивает комфортные условия работы LED матриц, что существенно продлевает срок их эффективной службы.

В чём отличия драйвера и трансформатора?

В чём отличия светодиодного драйвера и трансформатора?
Что такое светодиодный драйвер, для чего он нужен и чем отличается от трансформатора?

Как выбрать блок питания для светодиодного прожектора?

Самое главное – значение выходного тока. Оно должно совпадать с номинальным током матрицы. Отклонения в пределах 5% допустимы, но даже они нежелательны.

Второе – выходной диапазон рабочих напряжений блока питания должен покрывать номинальное рабочее напряжение матрицы. При этом идеальный вариант – напряжение матрицы расположено ровно посередине выходного диапазона блока питания.

Нельзя перегружать блок питания, подключая к нему матрицу с более высоким рабочим током. Обратный случай (рабочий ток матрицы меньше тока драйвера) также крайне не желателен. Иными словами, в светодиодном прожекторе не нужен никакой запас мощности, более того – он вреден.

Никогда не ориентируйтесь на мощность, указанную на прожекторе – это значение зачастую не имеет отношения к реальности. Кроме того, светодиодную матрицу можно изготовить разными способами, под разные номинальные напряжения, поэтому и блоки питания одной мощности бывают с разными выходными напряжениями и разными токами.

Чтобы найти замену блоку питания, прожектор нужно вскрыть и посмотреть на выходные характеристики сгоревшего блока. И именно на этих характеристиках следует делать выбор.

А лучше привезите прожектор к нам, мы на месте определим тип и подберем нужный блок питания.

Пожалуйста, внимательно сверяйте характеристики блоков питания перед их покупкой!

Блоки питания для светодиодных источников света

Светодиодные источники света питаются не от переменного тока с напряжением 220В, который течет по проводам в наших домах, а от стабилизированного напряжения или тока. Источниками стабилизированного напряжения или стабилизированного тока служат специальные блоки питания.

Блоки питания с постоянным стабилизированным напряжением предназначены для подключения светодиодных лент, линеек и других светодиодных источников света, рассчитанных на определенное напряжение. Блоки питания данного типа могут иметь постоянное напряжение 12, 24, 36В.

Существует 3 основных типа корпусов блоков питания с постоянным напряжением:

• Блоки питания в металлическом защитном кожухе
• Блоки питания в пластиковом корпусе
• Герметичные блоки питания

Выбор типа корпуса блока питания зависит от места его использования.

Для использования в сухом непыльном помещении подойдет блок питания в металлическом защитном кожухе и пластиковом корпусе. Герметичный блок питания может использоваться во влажном помещении или на улице. Герметичные блоки питания выпускаются как в пластиковом, так и металлическом корпусе. Следует отметить, что если планируется управлять светодиодным освещением, например, при помощи RGB контроллера или диммера, то желательно использовать герметичный блок питания, т.к. негерметичные блоки могут издавать неприятный писк при работе с контроллером. Еще одним плюсом герметичных блоков питания является широкий диапазон рабочих температур, обычно от -20 до +40 °C.

Блоки питания со стабилизированным током или по-другому драйверы предназначены для подключения светодиодных светильников, ламп, мощных светодиодов. Многие модели драйверов могут регулировать силу тока, соответственно, позволяют управлять яркостью свечения светодиодов. Блоки питания со стабилизированным током могут быть открытыми (без корпуса) или в пластиковом или металлическом корпусе.

Герметичными и негерметичными.

Подбор блока питания.

Выберите тип корпуса блока питания в зависимости от места установки.

Подберите блок питания в соответствии с напряжением питания светодиодной ленты, на выходе блока питания должно быть такое же напряжение.

Затем подсчитайте суммарную мощность светодиодных лент, которые вы планируете подключить. Подключать к блоку питанию полную нагрузку нежелательно, настоятельно рекомендуется выбирать блок питания с запасом мощности. Мощность блока питания должна быть на 10-25% выше, чем суммарная нагрузка. Такой запас позволит повысить надежность системы и продлит срок службы.

Установка блока питания.

Во время работы блоки питания неизбежно нагреваются. Чтобы обеспечить стабильность работы и продлить срок службы, блок питания нужно правильно разместить.

Блоки питания малой мощности выделяют не так много тепла, как мощные и не так требовательны к месту размещения. Мощные выделяют гораздо больше тепла и нуждаются в дополнительном охлаждении. Поэтому блоки питания в защитном кожухе оснащаются вентилятором охлаждения, а корпус герметичных металлических блоков выполняет не только защитную, но и теплорассеивающую функцию и зачастую выполнен в виде радиатора. Поэтому крайне не рекомендуется устанавливать их в небольшие закрытые пространства. Для мощных блоков питания необходимо обеспечить теплоотвод, поэтому они должны устанавливаться в хорошо проветриваемых местах.

При установке блоков питания следует руководствоваться несколькими основными рекомендациями:

• При использовании нескольких блоков питания не устанавливайте их вплотную друг к другу.
• Не располагайте блок питания на питаемом устройстве или вплотную к нему.
• Не устанавливайте блок питания в полностью закрытых пространствах или пространствах с высокой температурой.
• Не нагружайте блок питания более чем на 90% его номинальной мощности, во избежание перегрева.
• Используйте провода с оптимальным сечением, учитывая мощность нагрузки и длину проводов.

Что такое PFC?

“>

В названиях и описаниях некоторых блоков питания встречается аббревиатура “PFC”, и при выборе блока питания многие задаются вопросом, что это такое. PFC (Power Factor Corrector) – корректор коэффициента мощности. Коэффициент мощности – отношение потребляемой активной мощности к полной мощности. Блоки питания с PFC отличаются от обычных небольшим пусковым током и высоким коэффициентом активной мощности. Поэтому при использовании в системе множества мощных блоков питания рекомендуется использовать именно блоки с PFC, т.к. не будет создаваться дополнительная нагрузка на сеть.

Инструкция по выбору блоков питания для светодиодных лент

Все светодиодные ленты изготавливаются на определенное напряжение питания (12 В, 24 В, 36 В, 48В) и питаются стабилизированным напряжением. В основном, широко распространены светодиодные ленты с питающим напряжением: 12 В и 24 В, причем более широко применяются с напряжением питания 12В постоянного тока. Соответственно, для светодиодных лент нужны блоки питания со стабилизацией напряжения: 12 В, 24 В, 36 В, 48 В. Обычно, 12 В или 24 В.

По исполнению, существуют 2 типа блоков питания для светодиодных лент:

•  открытого типа, без герметизации и без защиты от влаги в воздухе
•  герметичные влагозащищенные, с герметизацией и защитой от влаги в воздухе.

Суть подбора блоков питания для светодиодных лент сводится к оценке мощности потребления подключаемых светодиодных лент и выбору блока питания соответствующего этой мощности с некоторых коэффициентом запаса по мощности. Однако следует учитывать максимальный ток потребления от блока питания, и не превышать его. При подключении нескольких лент, их электрическая мощность должна суммироваться и под эту суммарную мощность подбирается блок питания с коэффициентом запаса по мощности.

Коэффициент запаса по мощности:
– 1,3 (если режим непостоянный, кратковременный режим работы, то включается, то выключается, причем время отключения больше времени работы)
-1,5 (если режим работы постоянный, то есть светодиодная лента постоянно подключена к блоку питания и работает)

Пример 1.
Имеем одну светодиодную ленту и нужно подобрать блок питания к ней.
Параметры светодиодной ленты:
– Напряжение питания 12 В
– Количество светодиодов в одном метре: 30 шт/метр
– Суммарная мощность светодиодов в одно метре ленты: 5 Вт/метр
– Общая длина ленты целой ленты (без разрезов и надставок): 10 метров

Общая длина светодиодной ленты 10 метров, известно что каждый метр ленты потребляет мощность 5 Вт.
Определяем суммарную мощность потребления всей ленты:
10 метров * 5 Вт = 50 Вт

Мощность блока питания (кратковременный режим работы):
50 Вт * 1,3 = 65 Вт

Мощность блока питания (постоянный режим работы):
50 Вт *1,5 = 75 Вт

Если мы не знаем, какой планируемый заказчиком режим работы, то соответственно берем максимальную расчетную мощность для постоянного режима работы 75 Вт.

Далее, смотрим какие блоки питания мы имеем по мощности из стандартных изготавливаемых поставщиками. Если есть блоки питания на стандартную мощность 75 Вт, то выбираем их. Если нет блоков питания именно на 75 Вт, но есть на 68 Вт и 80 Вт, то выбираем большую мощность 80 Вт (но ни в коем случае не меньшую мощность 68 Вт).

Итого: по результату расчета мы выбрали блок питания мощностью 75 Вт с напряжением питания 12 В (если есть такой стандартно выпускаемый)
Или 80 Вт с напряжением питания 12 В (если 75 Вт стандартно не выпускается)

Пример 2.
Имеем 3 светодиодных ленты и нужно запитать их совместно и подобрать блок питания к ним.
Параметры каждой светодиодной ленты:
– Напряжение питания 12 В
– Количество светодиодов в одном метре: 30 шт/метр
– Суммарная мощность светодиодов в одно метре ленты: 5 Вт/метр
– Общая длина ленты целой ленты (без разрезов и надставок): 10 метров

Общая длина светодиодной ленты 10 метров, известно что каждый метр ленты потребляет мощность 5 Вт.
Определяем суммарную мощность потребления всей ленты:
10 метров * 5 Вт = 50 Вт
Так как мы имеем 3 ленты и нужно запитать их совместно, то их нужно будет подключить к блоку питания параллельно (блок питания используем со стабилизацией напряжения) – то есть при подключении трех лент их электрические мощности складываются.

Суммарная мощность потребления 3 лентами:
50 Вт*3= 150 Вт

Мощность блока питания (кратковременный режим работы):
150 Вт * 1,3 = 195 Вт

Мощность блока питания (постоянный режим работы):
150 Вт *1,5 = 225 Вт

Если мы не знаем, какой планируемый заказчиком режим работы, то соответственно берем максимальную расчетную мощность для постоянного режима работы 225 Вт.

Далее, смотрим какие блоки питания мы имеем по мощности из стандартных изготавливаемых поставщиками. Если есть блоки питания на стандартную мощность 225 Вт, то выбираем их. Если нет блоков питания именно на 225 Вт, но есть на 215 Вт и 240 Вт, то выбираем большую мощность 240 Вт (но ни в коем случае не меньшую мощность 215 Вт).

Итого: по результату расчета мы выбрали блок питания мощностью 225 Вт с напряжением питания 12 В (если есть такой стандартно выпускаемый)
Или 240 Вт с напряжением питания 12 В (если 225 Вт стандартно не выпускается)

Примечание:
Широко распространены блоки питания до 300 Вт включительно, реже встречаются блоки питания на 600 Вт, 800 Вт, 1000 Вт, но они как правило значительно дороже.
Все ленты подключаются к блоку питания параллельно: все плюсовые выводы питания лент соединяются между собой и подключаются на плюс блок питания, все минусовые выводы лент соединяются между собой и подключаются на минус блока питания.
Суммарная мощность потребляемая светодиодными лентами от блока питания всегда должна быть меньше мощности блока питания в 1,3-1,5 раза.

Блоки питания для светодиодных комплектующих

 Каталог (цены, наличие, тех. инфо.)  Новости июнь, 2021 Бренд ARLIGHT INTELLIGENT – участник программы DALI Alliance Поздравляем нашего генерального партнера и поставщика Arlight с очередным профессиональным достижением! Подробнее июнь, 2021 Arlight — в Ассоциации Производителей Светодиодов! Рады сообщить, что наш генеральный партнёр и поставщик, компания-производитель Arlight вступила в АПСС. Подробнее май, 2021 ARPV-LV-LINEAR — монтаж в профиль Представляем вашему вниманию еще одну серию источников напряжения ARPV-LV-LINEAR компактных габаритов. Подробнее

В разделе 651 позиций. Блоки питания для светодиодных лент, светодиодных ламп, драйверы светодиодов Блок питания для светодиодных лент должен подбираться исходя из нескольких параметров: напряжение питания, мощность, герметичность. Напряжение питания По напряжению питания светодиодные ленты могут быть нескольких типов: 12V, 24V и 36V Выходное напряжение блока питания должно соответствовать напряжению питания светодиодной ленты. Все продаваемые нами блоки питания стабилизированные и не зависимо от того, какое напряжение на входе – от 110 до 220 В, выходное напряжение будет стабильным – 12, 24 или 36 В. Мощность  Чтобы рассчитать необходимую мощность блока питания нужно учитывать такие параметры, как потребляемая мощность светодиодной ленты на один метр и длина подключаемой ленты. Затем нужно умножить длину ленты на её потребляемую мощность на один метр. Например, 10 м х 7,2 Вт = 72 Вт. Мощность блока питания должна быть больше мощности, потребляемой светодиодной ленты на 10-25%. 72 Вт х 25% = 90 Вт. Так как блока питания светодиодной ленты мощностью именно 90 Вт нет, то подойдет блок большей (но не меньшей) мощности – 100 Вт. Герметичность  Герметичность блока питания светодиодной ленты зависит от места его установки. Если он будет устанавливаться в сухом непыльном помещении, то подойдет блок в защитном кожухе. Если же он будет ставиться во влажном, пыльном помещении, на улице или в помещении с перепадами температур, то необходим герметичный блок питания. Блоки питания в защитном кожухе рассчитаны на воздушное охлаждение, поэтому их установка в закрытые или плохо вентилируемые помещения не рекомендуется. Герметичные блоки питания светодиодных лент не нуждаются в притоке воздуха внутрь их корпуса и могут работать при более высоких температурах, чем блоки в защитном кожухе.  Отметим, что блоки питания для светодиодных лент в защитном кожухе рассчитаны на постоянную равномерную нагрузку. Если планируется диммирование или смена цвета светодиодной ленты, то при использовании таких блоков может появиться негромкий, но неприятный писк. Поэтому в жилых помещениях рекомендуется использовать герметичные блоки питания. Еще одним плюсом герметичных блоков питания светодиодных лент является их компактность по сравнению с блоками в защитном кожухе. Благодаря этому герметичные блоки можно разместить там, где пространство для установки ограничено, например, за карнизом.  Не стоит забывать провод, идущий от блока питания к светодиодной ленте, а именно – про его сечение. Для вычисления подходящего сечения провода на нашем сайте есть специальный калькулятор. Дополнительное описание источников питания Без чего не может обойтись ни одно электронное устройство? Что обеспечивает безотказность работы и длительный срок службы любого электронного оборудования? От чего зависит то, как быстро устает наше зрение при искусственном освещении? Благодаря чему можно сэкономить на оплате счетов за электроэнергию из-за высокого КПД оборудования? На все эти вопросы ответ один – источник электропитания. Учитывая всё это, становится понятно, насколько важно выбрать именно тот источник питания, который будет соответствовать предъявляемым требованиям. На сайте представлены источники питания для различного светодиодного оборудования – светодиодных лент, модулей, линеек, светильников, прожекторов, светодиодных ламп, мощных светодиодов. Эти же источники питания могут использоваться не только для светодиодного, но и для другого электронного оборудования с соответствующими параметрами питания. Отличительная особенность всех источников питания, представленных на сайте, – высокая стабильность выходных параметров, будь то источники тока или источники напряжения, а также низкий уровень пульсаций, высокая надежность и высокий КПД. 100% блоков проходят заводские испытания при полной нагрузке. Ряд моделей имеют встроенный корректор коэффициента мощности, что снижает нагрузку на провода, за счет уменьшения потребляемого от сети тока, и дополнительно повышает эффективность использования электроэнергии. Источники напряжения можно классифицировать по нескольким параметрам: По типу выхода: Источники стабильного напряжения (CV – constant voltage). Используются для питания светодиодных лент, модулей, ламп и других устройств, требующих для работы стабильного напряжения питания, которое не зависит от потребляемого тока и входного напряжения. На сайте представлены источники с фиксированным выходным напряжением 5, 12, 24, 36 и 48 вольт, а также источники с регулируемым выходным напряжением. Источники стабильного тока (CC – constant current). Используются для питания мощных светодиодов, светодиодных светильников, токовых светодиодных лент и других устройств, питающихся стабильным током. Представленные модели имеют различный выходной ток, значение которого находится в диапазоне 300-3500 мА. Чаще выходной ток фиксированный, но имеются ряд моделей с переключаемым или регулируемым выходным током. По входному напряжению: Источники питания, подключаемые к электросети и преобразующие переменное сетевое напряжение в постоянное стабилизированное выходное напряжение (AC/DC). Диапазон входных напряжений представленных блоков варьируется в зависимости от моделей и может находиться в диапазоне AC 80-260 В. Источники, питаемые постоянным напряжением (DC/DC). Каждая модель имеет свой диапазон входного напряжения, которое обычно находится в пределах DC 7- 28 В. По выходной мощности: Диапазон мощностей представленных блоков очень широк – 3…2000 Вт. По типу корпуса: Металлический герметичный корпус (IP67) Пластиковый герметичный корпус (IP65) Металлический сеточный корпус (защитный кожух) Пластиковый негерметичный корпус (IP20) Блоки, подсоединяемые непосредственно к сетевым розеткам (сетевые адаптеры) Блоки, монтируемые на DIN-рейку в электрическом шкафу. Из такого большого разнообразия представленных моделей источников питания, несомненно, можно подобрать блок практически к любому электронному оборудованию.

Блок питания как «слабое звено» светодиодного светильника / Публикации / Элек.ру

При описании технических характеристик светодиодных светильников в рекламных материалах обычно особый упор делается на типы используемых в них светодиодов. Тем не менее, надежность современных светильников  определяется уже не только и не столько светодиодами, сколько блоком питания. Но некоторые важные параметры данного узла не сообщаются производителями даже по запросу. Поэтому задача выбора осветительных приборов с качественными блоками питания является весьма сложной, тем не менее, она решаема.

Причины, по которым производители при продвижении светильников на рынок делают упор именно на параметры светодиодов, имеют исторические корни. Предыдущие источники света имели срок службы, значительно меньший, чем у пускорегулирующей аппаратуры (ПРА). В итоге сложилось представление, что источник света — наименее долгоживущая часть устройства.

Светодиоды отличаются прежде всего большим сроком службы — в среднем около 50000 часов. Если светильник работает по 10 часов в сутки, то его срок службы, обусловленный параметрами светодиодов, составит более 13,5 лет. Этот промежуток времени уже сопоставим со сроком службы других узлов светильника или даже превышает его.

Особенности терминологии

Проблема выбора начинается с весьма запутанной терминологии.

Блоком питания (БП) принято называть источник питания для радиоэлектронной аппаратуры, преобразующий электрическую энергию от сети для согласования ее параметров с входными параметрами отдельных узлов аппаратуры.

Подавляющее большинство светодиодов питаются от постоянного тока и имеют напряжение питания менее 4 В. Если соединить светодиоды последовательно, то такая цепочка будет иметь большее напряжение питания. По ряду причин соединение светодиодов в цепочки длиной более 15 штук практикуется очень редко. То есть напряжение питания массива светодиодов в осветительном приборе обычно не превышает 60 В. В то же время, сети электропитания, в зависимости от страны, дают напряжение 100 – 240 В переменного тока. Для согласования параметров питания светодиодов и параметров сети электропитания обязательно требуется блок питания.

Следует отметить, что термин «блок питания» является устоявшимся понятием, широко используемым в инженерной практике. Тем не менее, он не закреплен официально ГОСТ Р 52907-2008, в котором присутствует только определение источника питания. В прежнем варианте ГОСТ официально также было закреплено понятие «вторичный источник питания», которое в ГОСТ Р 52907-2008 отсутствует. Использование термина «блок питания» позволяет дистанцироваться от автономных источников питания, т.е. гальванических элементов и аккумуляторов.

\Кроме этого, для обозначения БП часто жаргонно используется термин «драйвер». На самом деле, драйвер — это устройство, которое стабилизирует ток, питающий светодиоды. Также некоторые драйверы способны регулировать световой поток у светодиодов, т.е. диммировать их. Но драйвер не выполняет функций преобразования питающего напряжения и выпрямления тока. Поэтому узел, отвечающий за питание светодиодов в светильниках на напряжение 12 или 24 В — это драйвер. Но при питании от сети 220 В речь идет именно о БП. Тем не менее, на некоторых БП можно встретить слово driver, означающее в данном контексте стабилизацию выходного тока.

Диммируемый БП Helvar со стабилизацией выходного тока

В светотехнике устройства, осуществляющие согласование параметров питания источников света и электросети, исторически назывались балластами или ПРА. Специалисты по светотехнике при переходе на светодиоды не стали отказываться от привычного для них терминов и стали использовать их применительно к БП для светодиодов.

Еще одним термином, которым не всегда правильно обозначают блоки питания в светодиодных светильниках, является «электронный трансформатор». Данное устройство, на самом деле, только преобразует напряжение в более низкое и повышает частоту переменного тока с 50 (или 60, в зависимости от стандарта электросети, принятого в стране) до нескольких единиц или десятков килогерц. Питание светодиодов напрямую от электронного трансформатора применяется только в гирляндах и другой аналогичной декоративной светотехнической продукции.

Терминология для светодиодных светильников в части устройств электропитания пока не закреплена ГОСТ, в проектах стандартов используется термин «электронное управляющее устройство».

Справедливости ради следует заметить, что путаница с терминологией распространена и за рубежом. Термин power supply unit (блок питания) или просто power supply (источник питания) в светотехнике используется крайне редко. В рекламных материалах часто встречается обозначение блока питания как driver (драйвер), а вообще, широко распространено использование обозначение БП в светодиодных светильниках как ballast (балласт).

Классификация БП

По месту размещения БП делятся на внутренние (размещаются внутри корпуса светильника) и внешние (размещаются вне корпуса). При этом внешние БП могут идти в комплекте со светильником или приобретаться отдельно.

По своей конструкции БП можно разделить на две большие категории — изолированные и неизолированные. Особенностью изолированного БП является то, что его выход не имеет гальванической связи с входом. Благодаря этому достигается более высокий уровень электрической безопасности устройства. Электрический потенциал на выходе исправного БП изолированного типа ни при каких условиях не достигнет опасной величины. В принципе, БП изолированного типа — это и есть та самая классическая конструкция БП на основе трансформатора, используемая на протяжении многих десятилетий. К сети через преобразователь подключена первичная обмотка трансформатора, нагрузка через выпрямитель присоединяется ко вторичной обмотке. Отличия от классического варианта в том, что трансформатор работает не на частоте сети, а на более высокой частоте, а также в наличии гальванически развязанной обратной связи для стабилизации напряжения или тока. Изолированные БП стоят относительно дорого, но они хорошо справляются с бросками напряжения и импульсными помехами, которые есть в российских электрических сетях.

Пример принципиальной схемы изолированного БП. Источник: «Макро групп»

Неизолированные БП имеют гальваническую связь с выходом. Поэтому, хотя разница потенциалов между линиями на выходе такого БП представляет собой безопасную величину, не превышающую для светодиодных светильников значение 60 В постоянного тока, тем не менее, потенциал между одной из линий на выходе и землей может быть сопоставим с сетевым напряжением, т.е. принимать опасное значение. Преимуществами неизолированных БП являются компактность, низкая цена и немного больший КПД, чем у неизолированных БП. Поэтому неизолированные БП так любят производители очень дешевых светильников — помимо низкой стоимости БП, более высокий КПД позволяет использовать светодиоды с меньшей светоотдачей. Неизолированные БП также широко применяются в светодиодных лампах-ретрофитах, но здесь в ряде случаев без них обойтись нельзя из-за малых размеров. По причине низкой электробезопасности, неизолированные БП могут быть только внутренними. Недостатком неизолированных БП является проникновение на выход мощных импульсных помех, которые «гуляют» по сети. К тому же, при установке выключателя в разрыв нулевого провода (что бывает, когда светодиодные светильники устанавливают взамен существовавшего ранее освещения) светодиоды в светильнике, оснащенном таким БП, слабо светятся в выключенном состоянии. Все это приводит к преждевременному выходу светодиодов из строя.

Пример принципиальной схемы неизолированного БП типа PFC. Источник: «Макро групп»

Усовершенствованные неизолированные БП нередко жаргонно называют PFC от слов Power Factor Correction — корректировка коэффициента мощности. Они обладают большим значением коэффициента мощности по сравнению с обычными неизолированными БП — около 0,9 против 0,6. В таких БП частично решены проблемы, вызывающие преждевременный выход светодиодов из строя. Тем не менее, все равно, они проигрывают изолированным БП по части устойчивости к броскам напряжения.

Почему «слабое звено»?

Электронные компоненты БП работают под напряжением до 242 В переменного тока. При авариях на сетях электропитания напряжение может кратковременно возрастать до 456 В переменного тока. Удары молнии, коммутация мощного электрооборудования и некоторые другие факторы приводят к возникновению импульсных помех с амплитудой до 4000 В. Поэтому к качеству электронных компонентов БП предъявляются особые требования.

Срок службы светодиодов зависит от того, сколько времени они светили. В отличие от этого, срок службы БП связан не только со временем работы, но и со временем хранения. То есть, если вы не включали светильник, а только его хранили на складе, то через некоторое время его БП все равно выйдет из строя. Это связано с особенностями электролитических конденсаторов, используемых в БП — они постепенно деградируют из-за испарения электролита. В среднем электролитический конденсатор можно использовать на протяжении не более 10 лет с момента выпуска. В неправильно спроектированном БП электролитический конденсатор перегревается, что сокращает его срок службы. В некоторых современных дорогостоящих БП проблема решена полной заменой электролитических конденсаторов на керамические, которые являются практически «вечными» электронными компонентами.

Читаем между строк

Производители светодиодных светильников практически всегда публикуют информацию об используемых светодиодах, но редко когда раскрывают данные о БП. Тем не менее, можно составить свое представление о том, качественный или нет блок питания, по параметрам светильников, которые производитель открыто публикует.

В первую очередь, это коэффициент мощности λ (иногда его обозначают как cos φ, что для светодиодных светильников не совсем правильно). Чем больше этот параметр, тем лучше. Для качественного блока питания он должен быть не менее 0,85. Упрощенные БП, имеющие низкую надежность, обычно выдают себя низким значением λ.

 БП от ведущих производителей характерно высокое значение коэффициента мощности, примером тому является данное устройство от Osram

Производители светильников, конечно, знают, что именно БП, а не светодиоды, ограничивает срок службы осветительного прибора. Поэтому, хотя и указывают «срок службы светодиодов 50000 ч», тем не менее, гарантийный срок устанавливают, исходя из цифр по всему светильнику. Обычно исходят из того, сколько лет проработает светильник, будучи включенным круглосуточно. Например, гарантийный срок на светодиодные светильники средней ценовой категории обычно составляет 3 года. Умножаем этот срок на 8760 ч в году, и получаем 26280 ч — именно столько гарантированно будет работать светильник. Обратите внимание, что этот показатель очень близок к сроку службы типичного БП средней ценовой категории — 30000 ч.

Но, самое главное — где расположен блок питания и как он выглядит. Если он внешний и подключается к светильнику через разъем, то однозначно является изолированным (на прямое нарушение правил электробезопасности производители обычно не идут). В том случае, если БП внутренний, но выполнен в виде отдельного унифицированного  модуля от одного из ведущих производителей БП, то, скорее всего, тоже изолированный. Неизолированные БП обычно выполнены как неотъемлемая часть конструкции светильника.

Производители БП

Теоретически оптимальным выбором является БП, специально разработанный для определенной модели светильника. На практике это могут удачно реализовать либо компании, имеющие, помимо светотехнического, еще и мощный бизнес по производству электронных устройств (LG, Philips), либо светотехнические компании, чьи БП хорошо зарекомендовали себя на рынке (Osram).

В остальных случаях предпочтительным вариантом является использование в светильнике БП от ведущих фирм, специализирующихся на данном виде продукции (Meanwell, Helvar, Vossloh-Schwabe и некоторые другие). Использование унифицированного БП легко заменяемой конструкции важно еще и для возможного ремонта светильника, так как БП обычно выходит из строя быстрее, чем светодиоды.

Внешние блоки питания, не входящие в комплект поставки

На рынке встречаются светодиодные светильники, имеющие низкое напряжение питания (обычно 12 или 24 В). Они предназначены для питания от источника со стабилизированным выходным напряжением или от электронного трансформатора. Нередко БП в комплект поставки таких светильников не входит, что позволяет сэкономить средства, установив один БП на несколько светильников.  Если светильник допускает питание как от переменного, так и от постоянного тока, то лучше использовать постоянный ток, т.е. устанавливать БП, а не электронный трансформатор.

Выбирая внешний БП, следует иметь в виду, что максимальный КПД достигается в том случае, если нагрузка равна приблизительно 80% от номинального значения. Соответственно, умножив мощность подключенных к БП светильников на коэффициент 1,25, мы получим оптимальное значение номинальной мощности БП. Иногда мощность БП выбирают «на вырост» с учетом, что к нему позже дополнительно подключат светильники. Тогда суммарная мощность светильников «первой очереди» подключения должна быть в 1,2 раза больше минимальной мощности нагрузки БП, иначе будет срабатывать защита от холостого хода.

Применение внешнего блока питания, не входящего в комплект поставки, дает возможность повысить надежность системы, так как в светильники встроены только драйверы. Электронные компоненты в них работают при низких напряжениях, так что их качество не так критично. А модель БП пользователь выбирает самостоятельно, исходя из своих потребностей, и может запросить на него всю необходимую информацию у поставщика.

Алексей Васильев

Блоки питания для светодиодных приборов. Как выбрать блок питания

Блок питания для светодиодных приборов: для чего он и какой блок питания нужен?

        Светодиоды – широко используемые источники искусственного освещения. Однако использование светодиодного оборудования требует особого подхода. Диоды излучают свет при прохождении через них электрического тока. Но их не получится включить в сеть с 220В. В некоторых случаях все выглядит так, будто светодиодное освещение подключается непосредственно в розетку. На самом деле преобразователь сетевого напряжения уже стоит в LED-устройстве. Но для подключения светодиодных лент, линеек, светодиодных экранов, объединения нескольких светодиодных приборов – необходимо купить блок питания.

Зачем нужен блок питания?

        Чаще всего светодиоды используются в низковольтном оборудовании. Если такие приборы подключить в сети 220 вольт, произойдет скачек напряжение и устройство «перегорит» – выйдет и строя. Различное светодиодное оборудование может работать от разного напряжения: 5, 12, 24 или же 48 В.  Для них обязательно дополнительное оборудование, которое будет выполнять функцию трансформатора тока, а также защиты сети от перезагрузок. В некоторых случаях в такои приборе может сразу присутствовать и контроллер.
        Но необходимо знать, как правильно подобрать такое устройство.

Виды блоков питания

        Все предлагаемые производителями устройства, используемые для светодиодного оборудования, разделяются на несколько видов:

• в пластиковом герметичном корпусе;
• в алюминиевом герметичном корпусе;
• открытого типа.


        У каждого варианта имеются свои не только преимущества, но и недостатки, про которые также стоит знать. Разберемся со всеми нюансами.

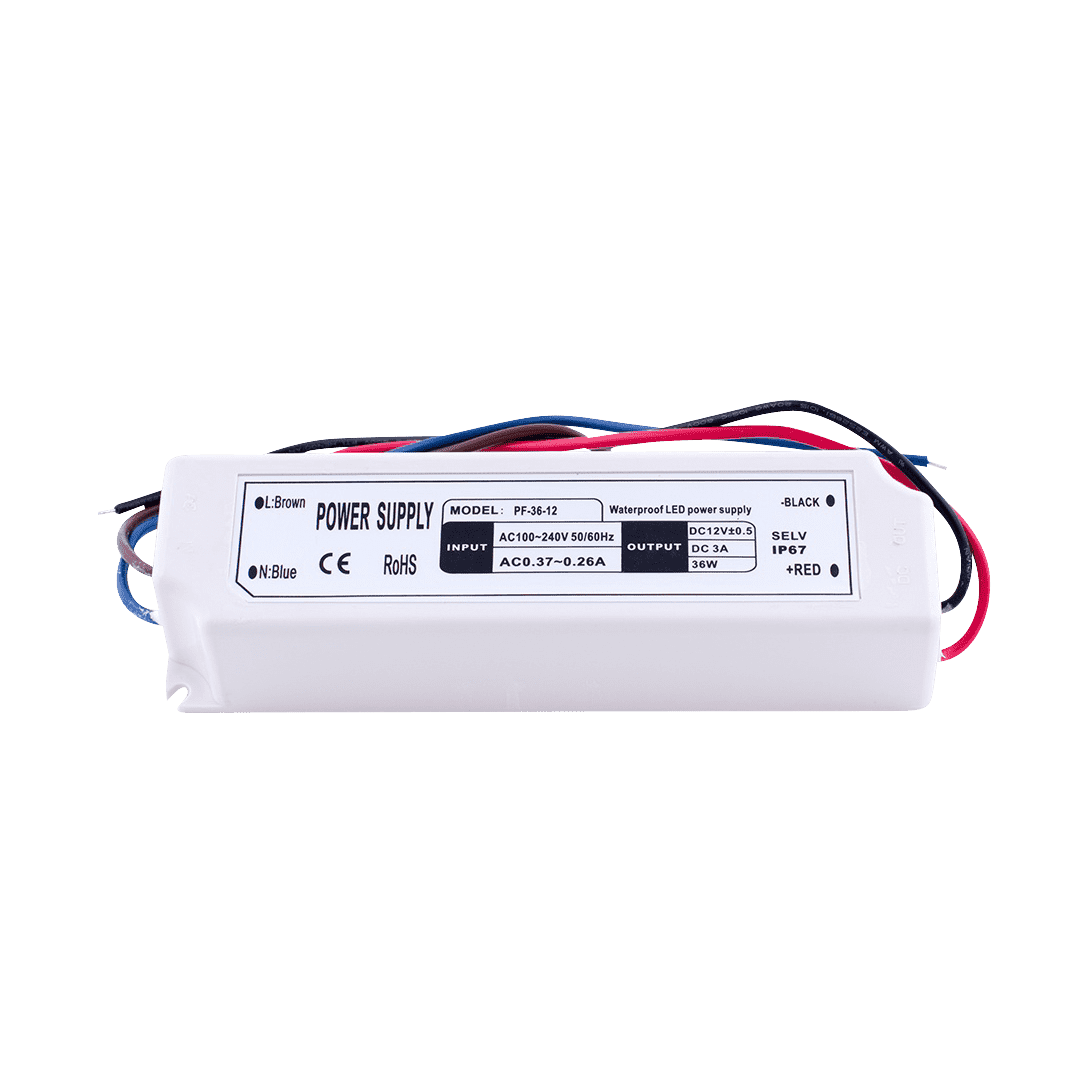

1.  К достоинствам пластикового корпуса можно отнести компактность размеров и герметичность. Качественная сборка позволит полностью защитить устройство от попадания влаги и пыли. Не стоит забывать о том, что пластик – это легкий материал, вес такого оборудования будет значительно ниже. К недостатку пластикового блока питания для светодиодов можно отнести пониженные показатели теплообмена. Если он будет использоваться в помещении, то должна быть обеспечена хорошая естественная конвекция. Как правило, такие приборы в пластике имеют приемлемую стоимость, за что и пользуются большой популярностью.

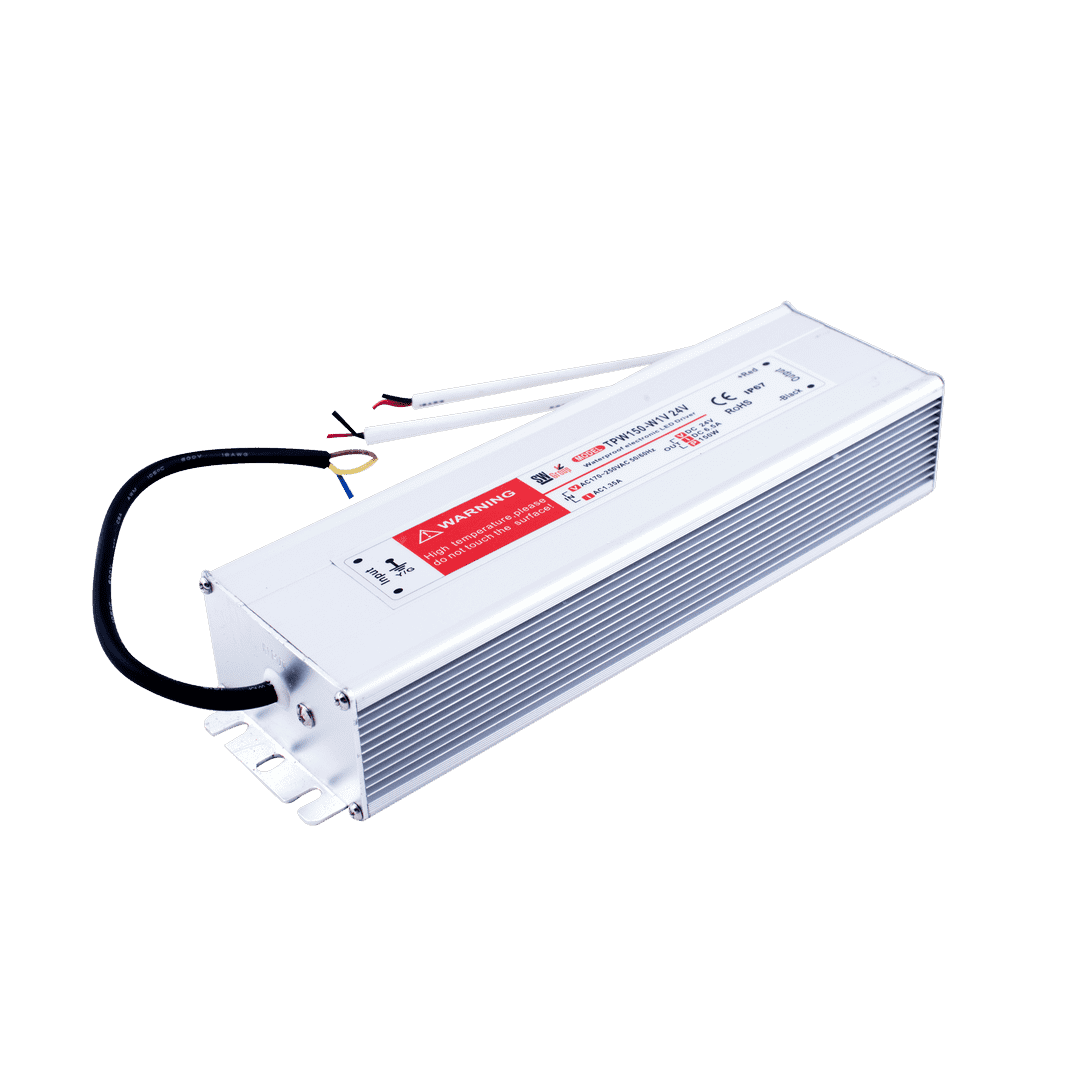

2. Блоки питания с алюминиевым корпусом также герметичны, и к тому же отличаются своей прочностью. Они не только защитят от влаги, пыли, перепадов температуры, но и будут более устойчивыми к механическим повреждениям. Что особенно важно для уличных приборов. Блоки в металлическом корпусе могут иметь совсем скромные габариты, но при этом будут весить больше, чем аналоги в пластике. Стоимость таких устройств также будет значительно дороже.
3. Для освещения дома, организации интерьерной подсветки или размещении рекламных вывесок внутри помещений лучше всего подходит блок питания открытого типа. Привлекательная цена блока питания интерьерного – первый бонус. Во-вторых, за счет открытого корпуса обеспечивается эффективный показатель теплообмена. Такое устройство не должно нагреваться даже в закрытых помещениях. Основной минус – это опять же открытая конструкция корпуса. Защита от влаги внутри помещения не нужна, но вот попадание пыли в такой прибор будет происходить постоянно. Поэтому, чтобы продлить рабочее состояние такого оборудование, нужно периодически их очищать. При этом размеры открытых боков несколько больше, чем у герметичный. Внешняя часть корпуса – это, как правило, перфорированный металл или пластик. Он не выглядит очень эстетично, поэтому стоит позаботиться о том, где установить блок питания, чтобы его не было заметно.


        При выборе блока питания нужно обратить внимания на его главные технические характеристики:

• мощность
• входное и выходное напряжение
• наличие дополнительных опций


        Мощность блока должна соответствовать заявленной мощности оборудования, к которому будет подключаться, +20% запаса (на потери в проводниках). Либо соответствовать суммарной мощности нескольких устройств при их подключении в одну схему.
        Выходное напряжение также должно быть равно рабочему напряжения LED-устройства (12V, 24, др.). Эти данные обычно указываются на упаковке или на самом приборе. Стандартное входное напряжение в нашей стране – 220 В.
        Среди дополнительных функций, которые может выполнять блок питания для светодиодов, полезными будут: защита от перегрузок, защита глубокого разряда (характерно для бесперебойников), защита от короткого замыкания.
Правильно подобрав блок питания для светодиодного оборудования, вы надолго сохраните его работоспособность.

Блоки аварийного питания для светодиодных и люминесцентных светильников

Согласно федеральному закону РФ № 123 от 01.05.2009 и СП 52.13330-2016 производственные и общественные объекты, места общего пользования многоквартирных жилых домов должны иметь аварийное освещение. Оно включает в себя светильники и блоки аварийного питания (БАП) с аккумуляторами, которые в аварийной ситуации питают светильники постоянным током.

БАП состоит из аккумуляторной батареи и самого блока аварийного питания с индикатором состояния и кнопкой индивидуального тестирования. В рабочем режиме аккумулятор находится в режиме подзарядки, а в аварийной ситуации расходует накопленный заряд на питание светильника. Светодиодный индикатор отображает режим работы и состояние БАП. Кнопка тестирования проверяет работоспособность БАП, имитируя аварийную ситуацию.

Блок аварийного питания подключается к щитку освещения, LED-линейке светильника или дополнительной аварийной линейке. Некоторые модификации БАП питают не отдельную LED-линейку, а драйвер светильника (т.е. светильник целиком). Монтируется в корпус осветительного прибора или в отдельную выносную коробку.

Светодиодные блоки аварийного питания ООО «МГК «Световые Технологии» выпускает БАП, совместимые со светильниками собственного производства и сторонних производителей. Наши блоки аварийного питания для LED-светильников — передовое оборудование для надежных и долговечных систем освещения. Приборы проходят многоступенчатый контроль качества, имеют сертификаты соответствия отечественным и европейским стандартам.

В ассортимент входят блоки аварийного питания светодиодных светильников и классических источников света:

• Conversion Kit LED — питает LED-модуль в режиме 3 или 5 Вт при токе до 550 мА и напряжении до 60В. Потолочный светильник с блоком аварийного питания обеспечивает световой поток от 450 Лм в течение 1–3 часов. При правильном размещении минимальный уровень освещенности на полу составляет 0,5–1 лк. Этого достаточно для ориентации и безопасной эвакуации из помещения. БАП устанавливается в корпус осветительного прибора. Гарантия на БАП 3 года, а на аккумулятор 1 год;
• Conversion Kit Power LED — БАП питает не LED-модуль, а драйвер светильника, подавая на него 220В постоянного тока. Устройство переключает питание светильника на аккумулятор при полном отключении рабочего напряжения или падении напряжения ниже 160 В. Монтируется в щиток рабочего освещения либо в пространство за подвесным потолком. Некоторые модификации, укомплектованные выносным боксом IP65. Гарантия на БАП 3 года, а на аккумулятор 1 год;
• Conversion Kit TM — БАП для ламповых светильников. Прибор устанавливается в корпус светильника. Для контроля работоспособности аварийного освещения используется аппарат TELEMANDO. Он дистанционно тестирует работоспособность блоков аварийного питания, переводя одновременно до 35 шт БАП в аварийный режим. Гарантия на БАП 3 года, а на аккумулятор 1 год.

Блоки аварийного питания компании «Световые Технологии» используются в светильниках постоянного и непостоянного действия. Сферы применения:

• помещения аэропортов, авто- и ж/д вокзалов;
• административные и торгово-развлекательные объекты;
• медицинские и образовательные учреждения;
• общественные зоны многоквартирных жилых домов.

Защищенные блоки аварийного питания IP65 Дополнительно БАП могут комплектоваться выносным боксом с классом защиты от пыли и влаги IP 65. Блоки с такой защитой используются в производственных цехах, складских помещениях.


Amazon.com: Адаптер питания, источник питания для светодиодных прожекторов / светодиодных прожекторов, выход 12,5 В постоянного тока, 1,5 А макс., Внесен в список UL: Товары для дома

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Generic
Мощность	18.7 Вт
Входное напряжение	240 Вольт
Текущий рейтинг	1,5 ампер
Частотный диапазон	60 герц

---

• Вход: 100-240 В переменного тока; Выход: 12,5 В постоянного тока, 1500 мА;
• Разъем: 5,5 / 2,5 мм (12,5 В 1,5 А имеет много размеров разъема, пожалуйста, убедитесь, что размер вашей машины p) размер -Пожалуйста, подтвердите спецификации и размер вилки перед покупкой! Если вы не можете убедиться, пожалуйста, свяжитесь с нами
• Автоматическое отключение перегрузки; Автоматическое тепловое отключение; Защита от короткого замыкания и перенапряжения;
• Высокая эффективность и надежность; Низкие помехи и шум;
• Совместимость со светодиодными прожекторами, светодиодными прожекторами

› См. Дополнительные сведения о продукте

Как выбрать источник питания для светодиодов

Собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам нужно будет найти правильный источник питания для ваших светодиодов.Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом. При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов. Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы. Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за этого перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к отказу светодиода. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе.Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера – ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник питания постоянного напряжения может использоваться для питания светодиодных ламп с резисторами или драйверами постоянного тока, уже установленными в системе.Для этих типов продуктов обычно требуется постоянное напряжение постоянного тока. Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное напряжение постоянного тока для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить это в машине, вам не понадобится никакой блок питания.Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовать домашнее напряжение переменного тока в безопасное напряжение постоянного тока. Есть много факторов, влияющих на выбор источника питания, отвечающего вашим потребностям.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы планируете использовать более одного источника питания от одного источника питания, вы должны просуммировать ватты, чтобы найти общие использованные ватты. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами будет использоваться источник питания 12 В, поскольку это то, что им требуется.

Другое распространенное применение – использование высокомощных светодиодов с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 В. С шестью из них общее напряжение в этой последовательной цепи составило бы 18. 6 В постоянного тока. Обычно низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, такие как продукция Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известна как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «диммируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ-регулировкой. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосами света, затемняются на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип затемнения позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменного тока (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, – это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции – плохая идея. Это позволит со временем накапливать даже минимальное количество тепла, производимого источником, и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может противостоять источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее уязвимым для чего-либо, попадающего внутрь и причиняющего ему вред.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

КПД

Эффективность источника питания говорит о количестве энергии, которое фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в конечном итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен соответствовать или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Эти два рейтинга легко перепутать, поэтому давайте убедимся, что мы уже в этом разбираемся, когда мы приближаемся к концу понимания источников питания для светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и отвечает требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, не входящие в номинал. Именно здесь вы должны определить, хотите ли вы использовать более длинную длину от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите блок питания, наиболее подходящий для вас

Надеюсь, этот пост помог вам найти правильный источник питания для ваших светодиодных фонарей. Существует множество вариантов на выбор, поэтому не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете, с чего начать, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте sales@ledsupply.com. Наша служба технической поддержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Девять общих характеристик светодиодного драйвера применимы к светодиодному прожектору, о котором вы должны знать

В соответствии с фактической средой использования и собственными характеристиками светодиодного прожектора при выборе источника питания для светодиодного привода

необходимо учитывать следующие моменты.

Высокая надежность

особенно похож на драйвер светодиодного прожектора, обычно они устанавливаются снаружи, конечно, возможно, также отдельно от светильника.например, спрятанный в фонарном столбе или установленный на фиксированном кронштейне. Мы должны всесторонне подумать о его водонепроницаемом алюминиевом корпусе и любых других характеристиках. Высоконадежный светодиодный драйвер непросто сломать и помогает снизить затраты на обслуживание.

Высокоэффективный светодиодный прожектор обычно требует высокой эффективности светодиодного драйвера для адаптации.

световая отдача светодиода уменьшается с увеличением температуры светодиода, поэтому теплоотвод светодиода очень важен.если драйвер светодиода установлен внутри конструкции светильника. Здесь необходима более высокая эффективность светодиодного драйвера. Чем выше эффективность светодиодного драйвера, тем меньше тепла он излучает. То есть, когда светодиодный драйвер высокий, его потери мощности невелики, теплотворная способность внутри светодиодного прожектора мала, что снижает повышение температуры светодиодного прожектора. . Таким образом, мы можем поддерживать устойчивость этого светодиодного прожектора и уменьшить негативное воздействие из-за температуры и задержки снижения светового потока.

Высокий коэффициент мощности

Коэффициент мощности является требованием нагрузки электросети и важными техническими характеристиками энергосистемы.показывает эффективность электрического оборудования. Если коэффициент мощности низкий. Реактивная мощность схемы, используемой для преобразования переменного магнитного поля, будет большой, что снизит коэффициент использования самого оборудования и увеличит потери питания схемы. большинство наших светодиодных прожекторов имеют широкий диапазон мощности. наш коэффициент мощности светодиодного прожектора обычно находится на высоком уровне более 0,92. при согласовании с драйвером светодиода соответствующий коэффициент мощности драйвера светодиода является важными данными.

два общих метода вождения

– драйвер постоянного напряжения. Выходное напряжение драйвера постоянного напряжения при допустимой нагрузке является постоянным и не изменяется при изменении нагрузки. этот драйвер обычно применяется к светодиодному модулю малой мощности. постоянное напряжение – это то, что мы часто называем стабильной мощностью напряжения, может гарантировать, что нагрузка (выходной ток) изменяется, поддерживает то же напряжение. Другой – драйвер постоянного тока. В то время как постоянный ток в допустимой нагрузке, выходной ток постоянный, не будет изменение с изменением нагрузки, обычно используется в мощных светодиодах, таких как некоторые превосходные светодиодные прожекторы.

Защита от перенапряжения

Способность светодиодов

к перенапряжению относительно невысока, особенно к обратному напряжению. Также важно усилить защиту в этом отношении. Некоторые светодиодные фонари устанавливаются на открытом воздухе, например, светодиодный прожектор. Из-за перенапряжения некоторый выброс приведет к повреждению светодиода. Следовательно, драйвер светодиода должен иметь возможность подавлять вторжение всплеска и защищать светодиод от повреждения.

Светодиод отрицательной обратной связи по температуре

В дополнение к нормальной функции защиты драйвера светодиода, лучше всего добавить отрицательную обратную связь по температуре светодиода на выходе постоянного тока, чтобы предотвратить слишком высокую температуру светодиода.

Базовая защита.

Драйвер светодиодов

также должен быть водонепроницаемым, влагозащищенным, корпус должен быть солнцезащитным.

Срок службы

Срок службы светодиодного драйвера должен соответствовать сроку службы светодиодного прожектора.

Правила техники безопасности

Соблюдайте правила техники безопасности и требования электромагнитной совместимости.

Зайдите сюда, чтобы получить дополнительную информацию о наших светодиодных прожекторах с подходящим светодиодным драйвером.

https: // www.agcled.com/products/led-flood-light/himor.html?from=yt29

С какими частями светодиодных прожекторов легче справиться?

Светодиодный прожектор, также называемый светодиодным прожектором и светодиодным прожектором, его основная функция заключается в освещении и украшении зданий, открытых садов, лесных ландшафтов и т. Д. Его внешний вид может быть квадратным и круглым. Учитывая разницу в теплоотдаче и среде использования, другие светодиодные прожекторы просто отличаются по внешнему виду, принцип работы такой же.

Если мы хотим знать, с какими частями светодиодного прожектора легче возникают проблемы, мы должны знать его основную структуру. Структура светодиодного прожектора в основном включает светодиодный источник освещения, светодиодный драйвер (источник питания), внешнюю оболочку, водонепроницаемую прокладку и водонепроницаемую резину. С качественным светодиодным прожектором нелегко столкнуться с проблемой, потому что входящие материалы должны проверяться отделом IQC, а конечные продукты должны быть серьезно проверены отделом контроля качества. Тем не менее, некоторые светодиодные прожекторы могут иметь проблемы после длительного использования.Теперь давайте узнаем, с какими частями было бы легче столкнуться с проблемой.

Светодиодный источник освещения и светодиодный драйвер – это более легкая проблема.
1). Драйвер светодиода сломался. Светодиодный драйвер должен обеспечивать постоянный ток для работы светодиодной лампы, обычно большая часть светодиодного прожектора происходит из-за поломки драйвера. Источник питания (драйвер светодиода) может иметь проблемы в процессе преобразования переменного тока в постоянный, это может привести к тому, что светодиодный прожектор будет постоянно светиться, эту проблему нельзя устранить, если не поменять источник питания.

2). Светодиодный прожектор работает нормально, через некоторое время он начинает непрерывно светиться, это связано с тем, что тепло от источника светодиодного освещения не может рассеиваться, чтобы вызвать его мерцание, его причина в том, что внешняя оболочка не рассеивает внутреннюю heat, во-первых, нам нужно проверить, соответствует ли внешняя оболочка стандарту 50 г / Вт, затем проверить соединение источника освещения и внешней оболочки, а также проверить, не нанесена ли теплопроводящая паста. Если это проблема с источником питания (светодиодным драйвером), просто нужно заменить новый, а затем проверить, работает ли светодиодная лампа или нет.Если светодиодный прожектор по-прежнему не работает, проблема не в источнике питания. Другая причина заключается в том, что в некоторых районах наблюдается высокая разница температур в сезонных колебаниях, из-за чего рабочая температура источника питания слишком высокая или слишком низкая, что не может стабильно работать, объективно говоря, этот тип источника питания (драйвер светодиода) неквалифицированный.

3). Источник освещения сломался, поэтому светодиодная лампа не загорается. Обычно светодиодный прожектор использует COB (Chip on Board Light).В это время вы должны проверить, есть ли какая-либо черная точка внутри центра светодиодных чипов, есть две причины для образования этой черной точки: одна заключается в том, что высокая температура светодиодного чипа через пасту и флуоресцентный порошок образуется, другая причина заключается в том, что ток источника питания слишком высок, это из-за разомкнутой цепи или разрыва формы. Кроме того, необходимо проверить водонепроницаемость, светодиодный чип также сломается, если вода попадет в лампу. Эффективность рассеивания головы также может привести к ухудшению качества света или поломке.Если его внешняя оболочка в порядке, ему просто нужно сменить источник освещения, но необходимо обратить внимание на последовательное или параллельное соединение источника питания с источником освещения.

4). Кабель сварен из канифоли, чтобы не было электричества. Он имеет два кабеля для подключения внутреннего светодиодного прожектора для COB. Канифольное соединение, поддельное соединение, холодная сварка, неплотное соединение входного кабеля с источником питания, короткое замыкание также могут привести к тому, что лампа не загорится. Одним словом, причиной того, что светодиодный прожектор не загорается, а мерцает, основной причиной может быть нестабильное напряжение, низкое качество COB и качество электропитания.Поскольку светодиодный прожектор управляется постоянным током, преобразованный постоянный ток относительно низок, поэтому проблему нестабильного напряжения можно не заметить, тогда качество COB и источника питания стало основной причиной, по которой светодиодный прожектор не свет, но блеск.

Наконец, светодиодный прожектор относится к продукту светодиодного освещения высокой мощности, качество производителя необходимо тщательно проверять перед доставкой продукта, чтобы гарантировать высокую производительность и качество при получении клиентами. Обычно светодиодный прожектор должен иметь двухлетнюю гарантию, качественный производитель меняет новые для клиентов, если светодиодный прожектор будет иметь проблемы во время гарантии, потому что качество очень важно, оно навсегда сохранит репутацию бренда производителя, это также принесет пользу клиентам. продукция высокого качества.Мы надеемся, что каждый продукт, который получит покупатель, будет идеальным, и мы также надеемся, что эта статья может помочь потребителям выяснить, в чем проблема, если их светодиодные прожекторы сломались.

Бингсолар, 29 марта 2019 г.

Электростанция со светодиодным прожектором: 8 ступеней (с изображениями)

Эти маленькие красные измерители в основном бесплатны, работают на удивление хорошо, и у вас их должно быть много. Спасибо Harbour Freight!

Да ладно, все не так плохо, как кажется, приступим.Вы можете завершить тестирование и калибровку после окончательной сборки, если хотите, только не устанавливайте батареи и оставьте заднюю панель выключенной.

Выключите аккумуляторный переключатель. Подключите одну батарею. Нажмите выключатель. Ничего не должно происходить. Поверните регулятор диммера, и ничего не должно произойти. Отказаться от проекта и использовать его как дверной упор … Шучу, нам нужно включить батарейный выключатель. Теперь кнопочный переключатель и регулятор яркости должны работать. Измерьте напряжение на розетке 13,8 В, оно должно совпадать с напряжением аккумулятора.Хорошо.

Извлеките аккумулятор и подключите ноутбук к розетке. Подключите переменный ток к источнику питания, и вы должны услышать щелчок. На обоих модулях постоянного тока должны гореть светодиоды. Светодиодный выключатель и диммер должны работать. Измерьте напряжение на жгуте аккумуляторной батареи и установите напряжение зарядного устройства на 13,8 В. Поместите амперметр последовательно с выводами батареи, затем закоротите провода. Действительно, все в порядке. Вы хотите настроить регулятор тока от 1,5 до 2 ампер на полное короткое замыкание. В зависимости от мощности вашего источника питания он может ограничить ток до того, как это сделает модуль зарядного устройства, в этот момент происходят странные вещи.Не паникуйте, просто продолжайте регулировать, пока не достигнете заданного значения. Отлично.

Подключите вольтметр к выходному разъему 13,8 В. Отрегулируйте другой источник питания, чтобы получить на выходе 13,8 В. Вы можете уменьшить текущий предел, если хотите, но на самом деле в этом нет необходимости.

Вот и все! Сказал, что это будет неплохо. Вы, вероятно, захотите проверить настройки после того, как модули немного постарели, и я думаю, что настройки для зарядного устройства можно уточнить. Я просто хочу дать ему поработать некоторое время, прежде чем я начну настраивать.

Некоторые советы по эксплуатации

Не подавайте на него 13,8 В и дополнительное питание одновременно. При работе от источника питания ноутбука ваше выходное напряжение 13,8 В ограничено емкостью источника питания ноутбука за вычетом мощности заряда аккумулятора и мощности освещения. I.E. с источником питания 60 Вт 60 – 22 – 15 (светодиод полной яркости и зарядное устройство) = 23 Вт или около 2 А. При питании от источника 13,8 В (с предохранителем на 10 А, пожалуйста) у вас есть 120 Вт для игры. На внутренних батареях максимальная потребляемая мощность ограничена переключателем / выключателем батареи до 10 А, снова 120 Вт.Помните, что 120 Вт – это комбинация всех работающих подсистем.

Солнечная панель мощностью 5 или 10 Вт, оснащенная блокирующим диодом, может быть напрямую подключена к входному разъему солнечной батареи. Панели большего размера должны использовать контроллер заряда.

Устройство будет работать как индикатор сбоя питания. Работа автоматически переключится с внешнего источника питания на батареи, если источник выйдет из строя.

Небольшой преобразователь постоянного тока в переменный, указанный в списке деталей, работает хорошо и имеет два порта зарядки USB в дополнение к переменному току.

Понимание мощности светодиодного освещения в ваттах и ​​эффективности светодиодного освещения в люменах / ватт и коэффициента мощности

Мощность светодиода

Мощность (P) любого электрического устройства, включая светодиодный светильник, измеряется в ваттах (Вт), что равно потребляемому току или электричеству (I), измеренному в амперах, умноженному на напряжение (В).

P = V x I

Следовательно, мощность светодиода пропорциональна напряжению и / или току, так что устройство может иметь низкое напряжение, но все же может потреблять очень высокий ток и иметь высокое энергопотребление.Например, традиционный дихроичный галогенный светильник мощностью 50 Вт потребляет всего 12 В переменного тока, но потребляет 4,167 А.

Светодиодные лампы

по своей природе имеют низкое напряжение, но также относительно малый ток, что делает их менее мощными и более эффективными, чем традиционные лампы накаливания и галогенные потолочные светильники. Обычно мы говорим о диапазоне от 100 до 750 мА в зависимости от прямого напряжения, необходимого для включения светодиода. В этом отношении то, что светодиодный светильник использует более высокий ток, не означает, что он будет ярче.Скорее это зависит от мощности, которая пропорциональна увеличению напряжения и / или тока. Есть некоторое преимущество в наличии светодиодов с более высоким напряжением там, где между светодиодом и источником питания большие расстояния, например, в полосовом светодиодном освещении. Однако для большинства приложений это не имеет особого значения.

Типичные диапазоны мощности для бытовых и коммерческих ламп общего назначения составляют от 3 Вт до 15 Вт. Обычно чем выше мощность, тем больше ток и, следовательно, больше светоотдача.Однако это не всегда так и подводит нас к концепции эффективности и коэффициента мощности.

Эффективность светодиодного освещения

Эффективность светодиодной лампы измеряется в люменах на ватт (лм / Вт), что относится к общему количеству света, производимого светодиодной лампой на 1 Вт энергии.

КПД = общий световой поток / общая мощность

Старые светодиодные чипы, используемые в светодиодных лампах старого поколения с 2008 по 2010 год, производят меньше света на ватт, чем светодиодные чипы 2011-2012 годов, используемые в более современных светодиодных лампах.Например, лампа мощностью 7 Вт 2012 года с микросхемой CREE XT-E может производить больше света или светового потока, чем лампа мощностью 12 Вт с более старой микросхемой CREE XP-E. Более современные светодиодные лампы также имеют улучшенную конструкцию радиатора, которая обеспечивает более высокую светоотдачу.

Важное сообщение заключается в том, что более высокая мощность не всегда означает больше света, а «больше – не всегда лучше». В конечном итоге для потребителя важно провести исследование или «попробовать перед покупкой». Рассмотрите возможность обращения к нашему контрольному списку руководства по покупке светодиодов в разделе Срок службы светодиодов как способ отсеять потенциально неэффективные или ненадежные продукты.

Зависимость эффективности светодиода от эффективности лампы

Как обсуждалось в разделе «Уровни светового потока» статьи «Что такое светодиодное освещение», вы также должны быть осторожны, чтобы убедиться, что в информации продавца указывается КПД лампы, а не КПД светодиода. Из-за неизбежных потерь в лампе КПД лампы всегда будет меньше КПД светодиода в зависимости от конструкции. Это включает в себя тепловые эффекты, потери в драйвере и оптическую неэффективность, которые в совокупности снижают общую эффективность светодиодной лампы или светильника по сравнению с внутренним светодиодным корпусом или микросхемой.В совокупности эти потери могут снизить эффективность более чем на 30%. В таких случаях производитель может указать, что светодиодная лампа MR16 имеет 720 лм, но на самом деле для светодиодной лампы это только приблизительно 500 лм.

Светодиодное освещение и коэффициент мощности

Еще одна сложность – это коэффициент мощности (PF), значение которого меньше 1.0, которое измеряет эффективность драйвера светодиода или источника питания. По сути, электрическое устройство может быть рассчитано на мощность 100 Вт, но на самом деле потребляет более 100 Вт из-за фазовой задержки между мгновенным напряжением и мгновенным током.Помните, что питание от сети – это переменный или переменный ток, и он состоит из солнечно-периодических форм колебательного напряжения и колебательного тока. В идеале эти две формы волны являются синхронными (PF = 1), но из-за характера электроники или индуктивных нагрузок, таких как электродвигатели, возникает задержка между формой волны напряжения и формой волны тока, что приводит к потере электроэнергии или реактивной мощности, которая неспособен выполнять какую-либо работу. Следовательно, устройство может иметь номинальную реальную мощность 1000 Вт, но потреблять кажущуюся или активную мощность 1500 Вт из-за коэффициента мощности равного 0.67 и в конечном итоге тратят 500 Вт или 1/3 общей потребляемой мощности из-за того, что ток не совпадает по фазе. Отметим, что для электрического устройства, чтобы использовать ток, оно должно быть в фазе с напряжением, заданная мощность равна напряжению x ток или P = VI.

PF обычно представляет собой проблему только в промышленных приложениях в индуктивных устройствах, которые используют очень большую мощность, так что задержки между током и напряжением в сумме приводят к значительным потерям мощности. Другие компоненты, которые вызывают задержки между током и напряжением, включают трансформаторы, регуляторы напряжения и балласты в люминесцентном освещении.В жилых помещениях такие потери относительно минимальны, и электроэнергетические компании в любом случае будут взимать плату только за реальную мощность. Тем не менее, потери все еще есть, поэтому те, кто заботится о энергии или экологи, могут захотеть проверить коэффициент мощности своих источников питания для светодиодного освещения, чтобы убедиться, что коэффициент мощности превышает 0,8 для обеспечения минимальных потерь энергии. Фактически, программа Energy Star Министерства энергетики США требует минимально допустимого коэффициента мощности 0,7 и 0,9 соответственно для домашних и коммерческих светодиодных фонарей.

Большинство устройств питания в наши дни будут иметь ту или иную форму пассивной или активной коррекции коэффициента мощности, приводящей к коэффициенту мощности> 0,9, что позволяет достичь минимальных потерь мощности. Единственным исключением являются драйверы сверхвысокой яркости, которые снижают яркость до 1%. Из-за высоких емкостных нагрузок, необходимых для стабилизации тока при очень низких уровнях затемнения, чтобы избежать мерцания, коэффициент мощности плохой, обычно около 0,65, что означает, что светодиодная лампа мощностью 10 Вт будет потреблять примерно 15,4 Вт (или ВА, полная мощность) при почти полной нагрузке.Однако на практике это не является большой проблемой, поскольку эти драйверы обычно используются в приложениях, где лампы будут уменьшаться до низкого уровня в течение большей части их срока службы, так что реальная мощность составляет 2 или 3 Вт, а кажущаяся мощность остается очень низкой на до 4,6 Вт.

Если диммирование будет только случайным, мы рекомендуем компенсировать минимальный эффект диммирования драйвером с коэффициентом мощности> 0,9. Хотя, как уже отмечалось, это в основном проблема коммерческого освещения, когда лампы включены от 8 до 24 часов в сутки.Если вы проживаете в домашнем хозяйстве, это может не волновать вас. Тем не менее, пожалуйста, обратите внимание на рейтинги PF на вкладке характеристик наших продуктов, чтобы получить представление об эффективности.

Если вы являетесь коммерческим клиентом, в бизнесе которого особенно доминируют высокоиндуктивные нагрузки, такие как электродвигатели, или большой набор емкостных нагрузок с плохим коэффициентом мощности, то вам следует подумать о коррекции коэффициента мощности (PFC) и посетить наш раздел о государственных скидках. и схемы субсидирования таких проектов.Если вы потребляете очень много энергии, то PFC может привести к очень значительной экономии электроэнергии и счетов за электроэнергию.

Ссылки:

Энергоэффективность светодиодов. Программа строительных технологий. Информационный бюллетень по технологии твердотельного освещения. Министерство энергетики США. www.eere.energy.gov

Возобновляемые и эффективные электроэнергетические системы. 2004. Гилбер М. Мастерс

Анализ энергосистемы. 2007. ПП Део

Методы коррекции коэффициента мощности в светодиодном освещении.Август 2011 г., Новости электронных компонентов

50 Вт светодиодный драйвер питания постоянного тока для прожектора 85-277 В Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Адрес доставки: Отправка из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.
