Обзор блока питания ISO-450PP
Проблема выбора корпуса, комплектуемого современным качественным блоком питания, который, в свою очередь, имеет достойные электрические и эргономические параметры, достаточно актуальна. Зачастую корпуса комплектуются блоками питания исходя из принципа минимальной достаточности — “работает и хорошо”. Однако, учитывая тот факт, что комплектация корпуса блоком питания для покупателя и пользователя совсем не бесплатна, и требования к тестированию таких БП должны быть соответственными.
Тестирование корпусов будет состоять из двух частей: тестирование непосредственно корпуса и тестирование комплектного блока питания, причем последний тестироваться будет по стандартной методике, такой же, как и блоки питания, продающиеся отдельно. Данное решение связано еще и с тем, что зачастую БП, которым комплектуется какой-либо корпус, можно увидеть в продаже отдельно под собственным наименованием.
Сегодня мы рассмотрим блок питания ISO-450PP, входящий в комплект поставки корпуса Foxconn TP-230. Данный БП произведен компанией ISO Electronics (Mingbo) Co. LTD, входящей в CWT Group, штаб-квартира которой находится на Тайване, а два завода, производящие источники и преобразователи питания, — в Китае.
Перейдем непосредственно к внешнему осмотру.
Общее описание блока питания

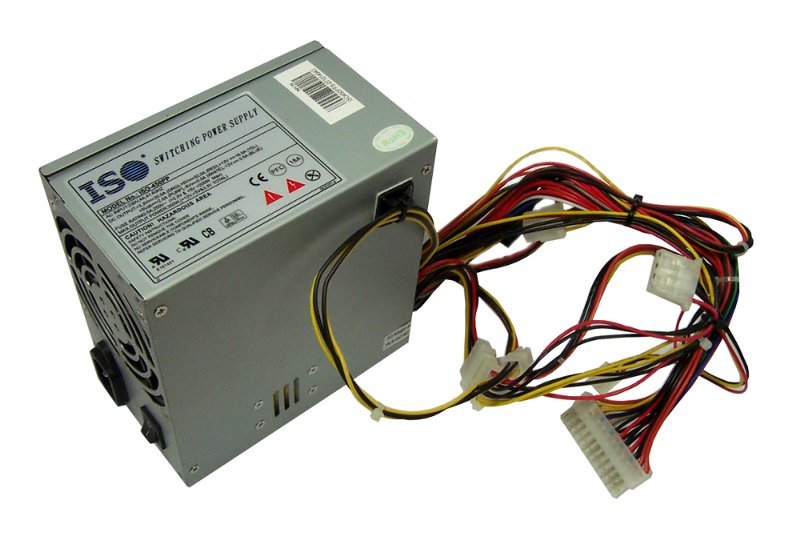

Блок питания выполнен в корпусе из стали толщиной примерно 0,6 мм, края обработаны достаточно хорошо, но не идеально. Есть несколько довольно острых граней, о которые можно оцарапаться или порезаться. Заусенцы, сколы краев и прочие недопустимые дефекты отсутствуют. Корпус БП имеет стандартный серый цвет, видимых дефектов поверхности, также, не обнаружено.
На внешней панели БП расположены:
- выключатель сетевого питания
- стандартный разъем для подключения сетевого шнура
- маркировка допустимого напряжения питающей сети (AC 230V)
- штампованное вентиляционное отверстие размером 75 на 75мм.
Хотелось бы дополнительно отметить известный недостаток штампованных решеток отверстий по сравнению с вентиляционными отверстиями, закрытыми сеткой или проволокой — это более высокий уровень шума, возникающий при прохождении воздуха через них, а также, зачастую, и сокращение полезной площади самого вентиляционного отверстия.
На задней панели расположены:
- отверстие для вывода проводов питания с пластиковой прокладкой, предохраняющей провода от истирания о корпус БП
- 23 вентиляционных отверстия 28 на 3 мм.
Дополнительные вентиляционные отверстия, предназначенные для охлаждения модуля пассивного PFC, расположены на верхней, относительно основной печатной платы, и одной из боковых стенок корпуса БП.
Наклейка с данными о максимальной мощности и допустимых токах нагрузки по каналам расположена на боковой (правой) стенке корпуса.
Для данной модели БП производителем заявлены следующие параметры…
Напряжение | 3,3 В | 5 В | 12 В |
---|---|---|---|
Максимальный ток | 20 А | 32 А | 16 А |
Максимальная мощность | 200 Вт | 192 Вт | |
350 Вт |
Информация приведена в полном объеме, Фактическая максимальная выходная мощность по силовым каналам составляет 350Вт, мощность по каналу +5VSB (Stand by) составляет 10 Вт.
В целом разница, между суммарной выходной мощности по силовым каналам и числом в маркировке — 100, что составляет чуть меньше 30 процентов от суммарной выходной мощности по силовым каналам. Несмотря на то, что мощность 450Вт нигде явно не указана, такая ощутимая разница только путает неопытных пользователей. Одним словом, хотелось, чтобы модель и маркировка блоков отражали их максимальную выходную мощность по силовым каналам, предназначенным для питания компонентов компьютера в процессе работы.
Что касается соответствия рассматриваемого БП конкретной версии стандарта ATX12V, то тут ситуация следующая…
Напряжение | +3,3VDC | +5VDC | +12VDC(V1+V2) |
ISO-450PP | 20А | 32А | 16A |
---|---|---|---|
300W ATX12V ver. 1.3 | 27А | 26А | 18А |
300W ATX12V ver. 2.2 | 18А | 12А | 21A(8A+13A) |
Заявленные параметры тестируемого БП явно не соответствуют стандарту ATX12V версии 1. 3 для 300 Вт блоков питания, не говоря уж о версии 2.2. И если пониженная мощность (максимальный ток) по линии 3,3 В не сильно критична для современных систем, то пониженная мощность по линии 12В является серьезным ограничивающим фактором, поскольку современные системы потребляют наибольшее количество энергии именно по этой линии (каналу). В целом возможностей блока должно быть достаточно для питания большинства современных бюджетных систем, а также некоторых систем среднего уровня.
Блок питания ISO-450PP оснащен следующими разъемами и коннекторами:
- 24 пиновый ATX разъем — монолитный. Длина проводов до разъема составляет 33 см, через 24 см от корпуса на них установлена пластиковая стяжка.
- 4 пиновый разъем ATX12V, длина проводов до разъема — 35 см, пластиковая стяжка установлена на расстоянии 24 см от корпуса БП
- 1 SATA разъем питания, длина проводов до разъема — 34 см, стяжка установлена на расстоянии 24 см от корпуса БП.
- 2 разъема типа Molex — длина проводов до 1-го разъема 34 см, до 2-го — 14 см, стяжка установлена на расстоянии 24см от корпуса блока
- 2 разъема типа Molex плюс разъем питания для FDD — длина проводов до 1-го разъема 34 см, до 2-го — 14 см плюс еще 14см до разъема FDD, стяжка установлена на расстоянии 24см от корпуса БП
- Итого, для питания устройств внутри системного блока предусмотрены:
- 4 разъема Molex
- 1 разъема питания для SATA устройств
- 1 разъема питания FDD
На всех проводах непосредственно около корпуса БП установлена общая пластиковая стяжка.
Провода для подключения внешних устройств и разъемов АТХ используются сечением 18 AWG, что вполне достаточно для данной мощности.
В данной модели блока питания используется вентилятор на основе подшипника скольжения производства Xinruilian модели RDM8025S с максимальным током потребления 0,11А и номинальной скоростью вращения 2500 об/мин.
вентилятор с другой стороныПровод от вентилятора подключен посредством двухпинового разъема к основной печатной плате. Какие-либо схемы, управляющие скоростью вращения вентилятора, замечены не были.
Одна из частей сетевого фильтра распаяна на дополнительной плате, установленной на радиаторе ключевых транзисторов элементами вниз и закрепленной двумя саморезами, вторая часть — на основной печатной плате.
В высоковольтной части БП используются два конденсатора емкостью 680мкФ производства Teapo, рассчитанных на максимальную температуру 85 градусов
Радиаторы ключевых транзисторов и диодных сборок одинаковы, их основание имеет толщину 2мм, длина радиаторов 7 см, высота — 5 см, размер в поперечном сечении 1 см. В общем, своими габаритами они не потрясают, дай бог, чтобы их было достаточно для нормального охлаждения элементов БП в процессе работы. Направление ребер совпадает с осью вращения вентилятора, что должно положительно сказаться на теплоотводе. Радиаторы использованы стандартные F-образные с двухсторонним оребрением. В блоке предусмотрена установка модуля пассивного PFC, он расположен на верхней крышке. В качестве основного контроллера использована микросхема типа TL 494.
В выходных цепях установлены конденсаторы производства Teapo, рассчитанные на максимальную температуру 85 градусов емкостью 2200мкФ и 1000мкФ.
Мест под не распаянные элементы на плате не обнаружено.
Монтаж достаточно аккуратен, правда, провода, соединяющие некоторые элементы БП, создают неопрятный вид, несмотря, на использование нейлоновых стяжек.
Тестирование блока питания
Итак, переходим к тестированию.
Проверка пульсаций проводилась на 75% от заявленной максимальной выходной мощности в соответствии с распределением токов нагрузки, рекомендованным производителем. Также были измерены пульсации при максимальной нагрузке на канал 12В.
3,3 В | 5 В | 12 В | Мощность |
12 А | 20 А | 10 А | 260 Вт |
6 А | 6 А | 16 А | 244 Вт |
В целом значения пульсаций являются низкими и находятся в допустимых пределах. Так, максимальное значение пульсаций для канала 5В составило 9мВ в первом случае и 4мВ — во втором (допустимый предел 50мВ), а для канала 12В — 6мВ в первом случае и 8мВ — во втором (допустимый предел 120мВ).
Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В. Также дополнительно были проведены измерения в двух произвольных комбинациях нагрузки. Как обычно, напряжения измерялись мультиметрами Fluke 111 класса True RMS.
Претензий нет только к каналу 5В, отклонения напряжений в большинстве случаев находятся в пределах трех процентов. Отклонения напряжения по каналу 12В можно признать, в целом, удовлетворительными, хотя пару раз они и превысили допустимый пятипроцентный порог. Значение напряжения 3,3В, как правило, покидало зону допустимых значений при нагрузке данной линии свыше 6А. В общем, блок питания можно признать пригодным к эксплуатации в системах с небольшим энергопотреблением.
По окончанию данного этапа тестирования температуры радиаторов находились в районе 50 градусов, а температура корпуса питания составляла 32 градуса.
Для оценки температурного режима блока питания были проведены дополнительные измерения с фиксацией температур его конструктивных элементов. Тестирование проводилось с закрытой верхней крышкой корпуса БП.
Обращает на себя внимание высокая температура радиаторов силовых элементов при нагрузке весьма далекой от максимальной для данного блока, причем 80мм вентилятор все время вращался со скоростью 2500 оборотов в минуту и обеспечивал весьма мощный воздушный поток и, к сожалению, не менее ощутимый шум. По результатам теста можно сделать вывод о недостаточно продуманной конструкции радиаторов, проще говоря, данные радиаторы не подходят для таких режимов работы.
Для следующего этапа тестирования был использован компьютер следующей конфигурации:
- Процессор AMD Athlon 64 3000+
- Кулер GlacialTech 7200
- Матплата MSI K8N Neo Platinum
- Оперативная память Patriot LL 512 Мб
- Видеокарта Gigabyte GV-N66256DP
- Жесткие диски: 2 HDD Samsung SP 0812C в RAID 0, HDD WD 1600JD
- Корпус Antec SX630II
При установке в корпус каких-либо проблем не возникло.
Для тестирования использовались: утилита CPU RightMark в режиме Demo mode (90 минут) и игра FarCry (60 минут). В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно. Температура БП находилась в районе 40 градусов. В целом блок питания проработал два дня без особых нареканий. Единственное замечание касается повышенного уровня шума, обусловленного тем, что вентилятор все время вращается на максимальных оборотах.
Приложение | 12V min | 12V max |
CPU RightMark | 12,03 | 12,07 |
FarCry | 12,00 | 12,17 |
Отклонения напряжений от номинала в пределах нормы.
Выводы
Данный блок питания не стоит использовать с системами, потребляющими в пике более 250Вт. Недостатками конструкции можно признать маленькие радиаторы, а также отсутствие схем управления вентилятором, вследствие чего наблюдается высокий уровень шума.
Средняя текущая цена (количество предложений) в московской рознице:
Блок питания ISO-450PP | Н/Д(0) |
Корпус Foxconn TP-230 | Н/Д(0) |
Блок питания ISO-450PP предоставлен российским представительством Foxconn,
Мультиметры Fluke предоставлены компанией ICS
26 октября 2005 Г.
Александр Мишин
