правильно выбираем блоки питания для ПК

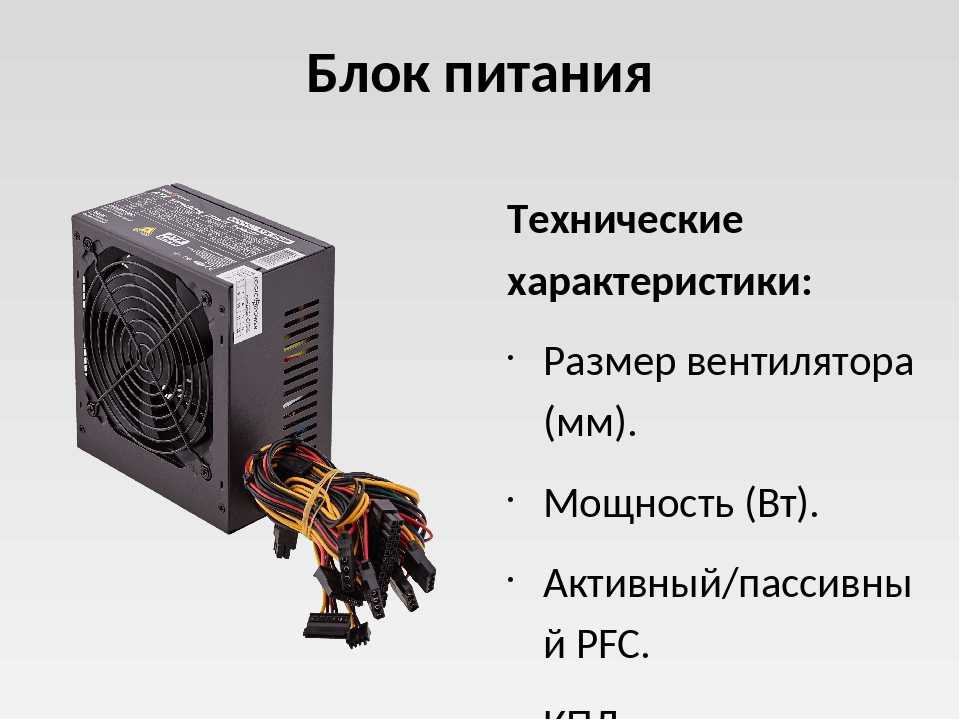

Подбор конфигурации и сборка игрового компьютера вашей мечты – непростая задача. К счастью, правильный выбор нескольких базовых компонентов позволит вам гораздо лучше подготовиться к последующей сборке. Начать лучше всего с блока питания, а правильно его выбрать вам поможет этот гайд, где мы собрали все наиболее важные вопросы.
В отличие от многих других компонентов, выбирая блок питания для игрового компьютера, экономить не стоит, особенно если вы уже сильно потратились на топовую видеокарту или процессор.
Первое и самое главное – нужно выбрать блок питания для ПК достаточной мощности, чтобы обеспечить работу всех комплектующих, при этом качественный, который не сожжет ваше дорогое железо. Но есть и ряд других факторов, которые стоит учесть, чтобы правильно выбрать блок питания для игрового компьютера. На что же нужно обратить внимание? Давайте разберемся.
Мощность
Главное правило выбора подходящего блока питания для ПК – обеспечить, чтобы его мощность соответствовала требованиям вашей видеокарты, процессора и других комплектующих.
Если раскрыть этот вопрос более подробно, то каждому элементу компьютера для корректной работы нужно получать от блока питания определенное количество энергии. В противном случае ПК может работать неправильно или не включиться вообще.
Обычно самые требовательные в плане энергопотребления комплектующие ПК – видеокарта и процессор. Поэтому именно они в основном и будут определять выбор блока питания. К счастью, производители процессоров и видеокарт всегда предоставляют приблизительную оценку энергопотребления своих продуктов. Она выражается либо в виде мощности TDP, либо в виде максимальной потребляемой мощности.
Но несмотря на то, что большую часть мощности будут забирать процессор и видеокарта, другим комплектующим тоже нужна энергия. Один из самых простых способов оценки энергопотребления ПК – воспользоваться специальным калькулятором. Но важно отметить, что по мощности нужен определенный запас.
Например, если ваша конфигурация ПК потребляет 345 Вт, вам может показаться, что для нее идеально подойдет блок питания мощностью 350 Вт, но это не так.
Фактически максимальная эффективность работы блока питания достигается при потреблении в 50-80% от общей выходной мощности.
Блоки питания боятся перегрева, а лучший способ поднять их температуру – длительная эксплуатация с высокой нагрузкой. Поэтому наша рекомендация следующая: определив энергопотребление подобранной конфигурации, выбирайте блок питания примерно вдвое большей мощности. Тогда блок питания для вашего игрового компьютера будет тише, безопаснее и долговечнее, а также обеспечит пространство для дальнейшего апгрейда или разгона.
Система рейтинга 80PLUS
В нашу эпоху угрозы климатической катастрофы и постоянного роста цен на электроэнергию можно сэкономить немного денег, если выбрать для своего игрового ПК блок питания с более высоким рейтингом энергоэффективности, а не более дешевого конкурента. Система рейтинга 80PLUS оценивает блоки питания именно по этому параметру. Конечно, в России это пока не так актуально в плане расходов, но в любом случае можно гордиться тем, что вы заботитесь об окружающей среде.
Несмотря на то, что эта сертификация добровольная, она показывает, насколько эффективно блок питания преобразует энергию из обычной электросети в низкое напряжение, необходимое внутренним комплектующим. В сущности, она сводится к потерям энергии во время преобразования, то есть выделению тепла.
Сертификация доступна лишь для блоков питания с потерями менее 20%, именно поэтому она и называется 80PLUS. Большинство блоков питания получает рейтинг в соответствии со шкалой знакомых драгоценных металлов. Сначала идет просто 80PLUS, затем бронзовый, серебряный, золотой, платиновый и титановый рейтинги.
Для домашнего использования идеальной «золотой серединой» как раз является соответствующий рейтинг. Платиновые и титановые блоки обычно используются в компьютерах, которые долго работают под большой нагрузкой, например, серверах и рабочих станциях.
Выходные линии
При выборе блока питания для игрового ПК вы наверняка видели в характеристиках информацию о количестве «выходных линий +12В».
Эта непонятная на первый взгляд цифра обозначает число каналов питания различных компонентов компьютера.
Линия – это буквально дорожка на печатной плате, по которой блок передает энергию. Если в характеристиках блока питания указано, что линия одна, то у него – как вы догадались – одна такая дорожка. Существуют системы, распределяющие питание по нескольким линиям. Свои достоинства есть у обеих конфигураций.
Блоки питания с одной выходной линией передают по ней всю мощность всем подключенным компонентам. Это обеспечивает им достаточное питание для правильной работы. Однако так оборудование подвергается риску при скачках напряжения и других сбоях – в таких ситуациях компьютер может буквально сгореть без возможности ремонта.
С другой стороны, блок с несколькими линиями способен справиться со скачками напряжения, потому что у каждой линии есть встроенная защита от короткого замыкания и превышения максимального значения тока. Но недостаток состоит в том, что ровное распределение мощности по линиям невозможно.
Вместо этого у каждой линии есть максимальное значение мощности, которое превышать нельзя.
Но сам по себе такой подход не является проблемой, если обеспечить питание наиболее прожорливых комплектующих, типа видеокарты, от соответствующей линии. Производители прекрасно разъясняют распределение питания между линиями на корпусе блока питания или в руководстве пользователя.
Коннекторы питания
При выборе блока питания для игрового компьютера важно убедиться, что у рассматриваемой модели есть необходимые коннекторы. Обычно они бывают одного из трех типов: 6-контактный (75 Вт), 8-контактный (150 Вт) и со структурой контактов 6+2, который благодаря отдельному расположению двух контактов можно подключить как к шести-, так и к 8-контактному разъему.
Для видеокарты обычно требуется шести- или восьмиконтактный коннектор, а иногда оба сразу. Это зависит от того, насколько много энергии потребляют сама видеокарта и ее система охлаждения.
Новейшие видеокарты NVIDIA из линейки GeForce RTX 3000 и GeForce RTX 4000 оснащены 12-контактным коннектором питания.
Производители кладут в комплект с видеоадаптером переходник, позволяющий подключать их к несовместимым блокам питания, поэтому не стоит беспокоиться, что ваш БП не подойдет к новенькой видеокарте. Вместе с тем, уже появились блоки питания, которые имеют 12-контактный разъем для видеокарты. Если вы не хотите возиться с переходниками, стоит сразу выбрать одну из таких моделей.
Также стоит обратить внимание на коннекторы для материнской платы – они используются для питания процессора и других компонентов. Обычно они бывают четырех типов: 24-контактный, 20-контактный, 8-контактный и 4-контактный. Как и в случае с видеокартами, типы коннекторов материнской платы и блока питания должны соответствовать. В большинстве современных материнских плат, особенно игровых, используются 20- или 24-контактные коннекторы.
Модульность
Модульные блоки питания становятся все более популярными. В них кабели с коннекторами можно подключать к задней панели блока и отключать от нее в зависимости от потребностей компонентов конкретного ПК.
Основное преимущество модульных блоков питания – возможность избавиться от лишних кабелей или заменить их на другие — например, для моддинга ПК. Это упрощает размещение оставшихся внутри корпуса и улучшает циркуляцию воздуха, что, в свою очередь, обеспечивает лучшее охлаждение.
Кроме того, внутреннее пространство вашего корпуса будет просто лучше выглядеть. Модульные блоки питания дороже, но мы убеждены, что их удобство вполне оправдывает эту разницу в цене.
Другие опции
Помимо всего вышеперечисленного, по мере необходимости вы можете обратить внимание на другие составляющие блока питания, менее важные, чем мощность, энергоэффективность и прочие параметры.
К таковым относятся поддержка разных режимов работы охлаждения (например, полупассивный режим, при котором вентилятор блока питания останавливается при низкой нагрузке), RGB-подсветка, размер корпуса, дизайн и другие опции, выбор которых зависит исключительно от вашего вкуса и потребностей.
Заключение
Подводя итог, давайте вновь перечислим факторы, которые стоит учитывать, чтобы правильно выбрать блок питания для игрового компьютера:
- Мощность
- Энергоэффективность
- Выходные линии
- Коннекторы
- Модульность
Естественно, самое главное – это мощность, а без подходящих коннекторов блок питания не будет совместим с вашим ПК.
Но это не значит, что обо всем остальном можно забыть совсем.
Напоследок мы хотели бы порекомендовать приобретать блоки питания надежных брендов, например, Chieftec, Corsair или Thermaltake, и избегать малоизвестных производителей, в которых вы не можете быть уверены.
Как мы говорили в самом начале, есть соблазн немного сэкономить и купить блок питания подешевле, но лучше не рисковать, потому что некачественный блок питания может легко повредить другие компоненты.
Как выбрать блок питания | ichip.ru
16.07.2022
Автор: Алексей Иванов
1 звезда2 звезды3 звезды4 звезды5 звезд
Питаемся правильно: как выбрать блок питания для компьютера
2
5
1
68
3
Мало собрать мощные комплектующие в корпусе ПК: надо их еще и правильно запитать.
Рассказываем, на какие параметры обратить внимание при выборе блока питания.
К сожалению, в компьютер нельзя установить любую приглянувшуюся железку. Чтобы ПК функционировал нормально, комплектующие должны быть совместимы между собой по определенным параметрам. У блоков питания таких характеристик не так много, но в них нужно уметь разбираться, чтобы подобрать оптимальную модель.
Содержание
- Питание потом. Главное — чтобы влезло!
- Смотрим на коннекторы
- Блок питания какой мощности выбрать?
- Определяемся с сертификацией
- Не забываем про «ништяки»
В первую очередь обратите внимание на размеры блока питания. Вам нужен такой, который поместится в корпус.
Производители корпусов всегда указывают, с каким блоком питания они совместимы. При этом Если взять больше, то он банально не поместится в корпусе. Самые популярные форм-факторы следующие:
- ATX — это самый распространенный форм-фактор блоков питания для ПК.
- SFX – компактные блоки питания с короткими проводами и размерами 125 х 63,5 х 100 мм. Это форм-фактор для компактных ПК.
- TFX – еще один форм-фактор для компактных корпусов размером 85 х 64 х 175 мм. Грубо говоря, SFX более «квадратный», а TFX более «вытянутый».
- Внешние блоки питания вообще не предназначены для установки в классические настольные компьютеры, но вполне могут прийтись ко двору, если вы собираете систему на одноплатном компьютере. Могут они использоваться и в профессиональном оборудовании.
🔹 Яндекс.Дзен🔹 Вконтакте🔹 Телеграм🔹 Пульс Mail.ru
Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.
- Основной кабель питания 20+4 pin. Версия 1.0 и выше подключается к материнской плате при помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
- Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
- Кабель питания жесткого диска SATA. 15-контактный разъем, который подает питание на накопители современного типа.
- Кабель питания периферии. Старый тип кабеля, который до сих пор используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
- Кабель питания видеокарты. Может встречается в формате 6, 8 и 6+2 pin. 6-контактный разъем обеспечивает мощность до 75 Вт, 8-pin и 6+2 pin — до 150 Вт. Еще 75 Вт выдает шина PCIe x16.
- Кабель питания флоппи-привода. Раньше использовался для подачи питания на дисковод. Теперь же может задействоваться, разве что, в качестве переходника на Molex.
Старый тип кабеля, который до сих пор используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим или большим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.
Все имеющиеся кабели блока питания могут вам пригодиться лишь в исключительных ситуациях.
А, значит, незадействованные провода будут только мешать, закрывая воздушные потоки и задевая остальные комплектующие. В современных моделях эта проблема решается за счет модульности конструкции. Просто отключите ненужные провода и отложите их до тех пор, пока в них не возникнет необходимость.
Мощность современных БП варьируется от 200 до 2400 Вт, кому и сколько будет достаточно?
- Если вы ищете блок питания для офисного или домашнего ПК, вам вполне хватит мощности в 300-400 Вт — бытовое «железо» много энергии не просит. Например, можно взять недорогой блок Be Quiet:
- Eсли вам нужен блок питания для игрового ПК, стоит присмотреться к моделям как минимум на 400-650 Вт, а лучше на все 800 Вт. Особенно актуально это для систем с флагманской видеокартой. Например, в ПК с топовой RTX 3090 компания Nvidia советует устанавливать БП на 750 Вт. По соотношению цены и качества покупателям-геймерам нравятся продукты фирмы Chieftec, например, вот такой БП:
- Для особо мощных конфигураций с несколькими видеокартами уже стоит рассматривать модели от 800 Вт. Например, такой блок питания Deepcool PQ1000M на 1000 Вт за волшебные для своей мощности деньги:
Например, такой блок питания Deepcool PQ1000M на 1000 Вт за волшебные для своей мощности деньги:Конечно, это лишь примерные рекомендации, и на деле все зависит от конкретной конфигурации вашего компьютера. К счастью, гадать здесь не надо, и многие производители блоков питания предлагают собственные калькуляторы расчета мощности. Такой, например, есть у Be Quiet. Просто укажите, какие комплектующие у вас установлены, и калькулятор выдаст необходимую для работы такой системы мощность.
Что еще нужно учесть? Энергоэффективность. Для ее оценки существует специальная шкала сертификации 80 PLUS =”content_internal_link”>c шестью уровнями градации: простой, Bronze, Gold, Silver, Platinum и Titanium. Сертификат определяет КПД блока питания: отношение потребляемой мощности к выходной. На российских прилавках обычно лежат БП с простыми, бронзовыми, золотыми или платиновыми сертификатами.
Грубо говоря, блок питания на 800 Вт с сертификатом 80 Plus Bronze будет выдавать 800 Вт на выходе, потребляя 975 Вт от сети и выделяя 175 Вт тепла.
Комплектующие
Лучшие блоки питания для компьютера: советы по выбору и рейтинг с ценами 2020
В финале, когда все основные параметры подобраны, можно посмотреть в сторону различных дополнительных технологий, которые предлагают производители БП. Если вы являетесь фанатом тихого железа, обратите внимание на полупассивные системы охлаждения в блоках питания. Кулеры в таком случае включатся только с определенного порога, например, когда БП загружен на 50-60%, в простое вентилятор просто не будет крутиться.
Также не забывайте про модульные блоки питания с отстегивающимися кабелями, о которые мы писали выше. Добавим, что в полностью модульных конструкциях особого смысла нет, потому что кабели питания процессора и материнской платы будут задействованы в любой конфигурации компьютера. А вот менее значимые коннекторы нужны далеко не все и не всегда. Поэтому мы рекомендуем частично модульные блоки.
Для серверных решений придумали блоки питания с резервированием. Они предназначены для обеспечения питания нагрузки при отсутствии основного источника (сети 220 В). Они работают с аппаратурой, которая имеет встроенный сетевой преобразователь и входы под резервное питание, и, по сути, представляют собой сетевые зарядные устройства для АКБ и схемы защиты.
Напоследок проверьте наличие у БП защиты от перегрева, перегрузки и короткого замыкания. И теперь вы готовы к тому, чтобы отправиться в магазин за новым блоком питания.
Читайте также:
- Как проверить блок питания компьютера на работоспособность?
- Как включить блок питания без компьютера?
Теги блок питания
Автор
Алексей Иванов
Редактор
Была ли статья интересна?
Поделиться ссылкой
Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных
Рекомендуем
Обзор смартфона HONOR Magic Vs: все складывается, как надо
Что взять на дачу: 7 беспроводных гаджетов для отдыха и работы
Как выбрать SSD для ноутбука: подробный гайд
10 лучших мощных вертикальный пылесосов: рейтинг 2023
Что такое спидран или как пройти Atomic Heart за 6 минут?
Лучшие игровые ноутбуки: что выбрать в 2023 году
Какой Айфон лучше купить в 2023 году: выбираем между iPhone 12, iPhone 13, iPhone 14 и iPhone SE
6 лучших детских электросамокатов, от которых ребенок будет в восторге
Обзор необычных TWS-наушников Haylou PurFree Buds для спортсменов
Реклама на CHIP Контакты
Обзор блока питанияCorsair CX550F RGB
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию.
Вот как это работает.
CX550F — один из немногих блоков питания Corsair с RGB-подсветкой.
(Изображение: © Tom’s Hardware)
Аппаратный вердикт Тома
Corsair CX550F отличается хорошей производительностью и высокой эффективностью. Вишенкой на торте для некоторых из вас будет вариант белого цвета и RGB-подсветка.
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ
Плюсы
- +
Полная мощность при 47 градусах Celsius
- +
Хороший переходной отклик при 12 В
- +
Эффективный
- +
Modern Platform
- +
61919292929292
1
1
1
1
19 292
1
1
1
1
.LID LOW
- +
ЭМП с низким уровнем проводимости
- +
Совместим с альтернативными режимами малой мощности
- +
Полностью модульный
- +
RGB-подсветка с широкими возможностями настройки
- +
Два цвета
- +
5-летняя гарантия
Минусы
- –
не так доступно
- –
Регуляция на свободной нагрузке
- –
ниже, чем на 17 мс.
между периферийными разъемами
между периферийными разъемамиПочему вы можете доверять Tom’s Hardware Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.
Лучшие предложения Corsair CX550F RGB на сегодняшний день )
(открывается в новой вкладке)
(открывается в новой вкладке)
89,99 $
(откроется в новой вкладке)
Просмотр (откроется в новой вкладке)
CX550F — один из лучших блоков питания среднего уровня с RGB-подсветкой. Corsair объединилась с HEC для своей линейки CX-F и использовала современную платформу, включая качественный вентилятор с усовершенствованной RGB-подсветкой, что означает увеличение производственных затрат; следовательно, CX550F стоит дороже, чем в среднем по категории. Тем не менее, помимо привлекательных характеристик, устройство также предлагает хорошую производительность и не шумит в нормальных условиях эксплуатации.
Если вас не очень волнует RGB-подсветка, которая является основной причиной того, чтобы потратить больше и купить CX550F, вы также можете взглянуть на Corsair CX550M и XPG Pylon 550. Оба используют менее продвинутые платформы, чем CX550F. по-прежнему предлагают более высокую общую производительность. Если бы у нас была категория RGB в нашей статье о лучших блоках питания для устройств среднего уровня, CX550F можно было бы включить.
Corsair CX550F — это модель с наименьшей емкостью в соответствующей линейке, состоящей из трех элементов. Все они оснащены RGB-подсветкой и основаны на современной платформе HEC. Более того, они бывают двух цветов, черного и белого, и все их кабели модульные. CX550F имеет бронзовый рейтинг по стандарту 80 PLUS и золотой рейтинг Cybenetics. Он также имеет рейтинг шума Cybenetics-Standard++ (средний уровень шума 30–35 дБ[А]). Обычно это устройство стоит 9 долларов.0, так что это не совсем доступно. Однако во время обзора Corsair предлагал его по более низкой цене в 65 долларов, и вы, вероятно, могли бы найти его по более низкой цене с кодом скидки Corsair время от времени.
- Corsair CX550F RGB на Amazon за 89,99 долларов США (открывается в новой вкладке)
Изображение 1 из 11
Аппаратное обеспечение) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) ) Corsair прислал нам устройство белого цвета, которое отлично смотрится с модульными кабелями того же цвета и эффектами RGB-подсветки вентилятора. Освещением RGB можно управлять с помощью дополнительного контроллера освещения Corsair iCUE RGB или совместимой материнской платы с помощью входящего в комплект адаптера ARGB 5 В. Если вы не хотите покупать контроллер Corsair, а ваша материнская плата не поддерживает управление/синхронизацию RGB, вы можете настроить подсветку блока питания с помощью кнопки на передней панели.
Для циклического переключения режимов освещения необходимо нажать и удерживать кнопку, упомянутую выше, около трех секунд. Если текущий режим не радужный, вы коротко нажимаете кнопку, чтобы переключаться между цветами. Также следует помнить, что кнопка не будет работать, если блок питания находится в режиме программного управления, подключен к контроллеру Corsair или материнской плате.
Доступны следующие режимы освещения: волна радуги, радуга, дыхание радуги, мигание радуги, последовательный, непрерывный свет, одиночное мигание и импульс. У вас также есть возможность отключить подсветку вентилятора.
Изображение 1 из 7
(Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) ( Изображение предоставлено: Tom’s Hardware)Технические характеристики: Corsair CX550F RGB
Проведите по экрану для горизонтальной прокрутки
Производитель (OEM) | ГЭК |
Макс. | 550 Вт |
Эффективность | 80 PLUS Bronze, Cybenetics Gold (87-89%) |
| Шум | Cybenetics-Standard++ (30-35 дБ[A]) |
Модульный | ✓ (Полностью) |
Поддержка состояния питания Intel C6/C7 | ✓ |
Рабочая температура (непрерывная полная нагрузка) | 0–40°C |
Защита от перенапряжения | ✓ |
Защита от пониженного напряжения | ✓ |
Защита от перенапряжения | ✓ |
Защита от перегрузки по току (+12 В) | ✓ |
Защита от перегрева | ✓ |
Защита от короткого замыкания | ✓ |
Защита от перенапряжения | ✓ |
Защита от пускового тока | ✓ |
Защита от отказа вентилятора | ✗ |
Работа без нагрузки | ✓ |
Охлаждение | 120-мм вентилятор с нарезным подшипником (NR120L) |
Полупассивная операция | ✗ |
Размеры (Ш х В х Г) | 150 х 85 х 140 мм |
Вес | 1,34 кг (2,95 фунтов) |
Форм-фактор | ATX12V v2. 4, EPS 2,92 |
Гарантия | 5 years |
Выход постоянного токаPower Specifications: Corsair CX550F RGB
Swipe to scroll horizontally
| Rail | 3.3V | 5V | 12V | 5ВСБ | -12 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. Power | Amps | 20 | 20 | 45.8 | 3 | 0.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Watts | 120 | 549. 6 | 15 | 3.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Total Max . Мощность, ВтCables & Connectors of Corsair CX550F RGBSwipe to scroll horizontally
The PSU’s low capacity doesn’t allow for more than one EPS and two PCIe разъемы, причем последний установлен на одном кабеле. Все кабели достаточно длинные, но, как обычно, хотелось бы большего расстояния между периферийными разъемами. Тем не менее, отсутствие колпачков в кабеле является хорошей новостью для большинства пользователей. Также приятно видеть более толстые датчики 16AWG до первого разъема PCIe для более низких падений напряжения, поскольку одни и те же датчики должны работать с парой этих разъемов. Изображение 1 из 8 (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) ( Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Компонентный анализ Corsair CX550F RGB Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, позволяющая лучше понять компоненты, которые мы собираемся обсудить. Свигай по горизонтальному прокрутке
Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) просто бронзовый агрегат в схеме 80 PLUS. CX550F удалось немного превысить самый низкий порог эффективности Gold по шкале Cybenetics, получив соответствующий сертификат эффективности. Вместо типичной топологии с двойным входом, которую мы обычно встречаем в этой категории, HEC использовала полумостовую топологию и резонансный преобразователь LLC для повышения эффективности. Более того, мы видим синхронную схему и пару DC-DC преобразователей для второстепенных шин на вторичной стороне.Изображение 1 из 6 (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) Этап фильтрации электромагнитных помех включает в себя все необходимые детали, поэтому мы ожидаем низкий уровень электромагнитных помех. Также имеется разрядная ИС для ограничения потерь энергии на продувочных резисторах. Кроме того, есть MOV для защиты от скачков напряжения и термистор NTC для более низких пусковых токов. Изображение 1 из 2 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Выпрямитель с одним мостом может выдерживать до 10 ампер. Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Преобразователь APFC использует два полевых транзистора Infineon и один повышающий диод от CREE. Основная крышка принадлежит Hitachi, которая продала свой бизнес по производству конденсаторов китайскому бренду. Контроллер APFC — микросхема Champion CM6500. Другая микросхема Champion, CM03X, используется для ограничения мощности вампира путем отключения преобразователя APFC в режиме ожидания. Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Резонансный преобразователь LLC повышает эффективность. Он управляется интегральной микросхемой MPS HR1001C (откроется в новой вкладке).Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Полевые транзисторы, которые регулируют шину +12 В находятся на стороне пайки основной платы. Всего используется четыре полевых транзистора Nexperia. Второстепенные шины генерируются восемью полевыми транзисторами и используют ШИМ-контроллер Anpec. Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Крышки для электролитической фильтрации на вторичной стороне в основном поставляются Teapo и относятся к линии SC. Большое количество полимерных колпачков также используется для фильтрации пульсаций. Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Схема 5VSB использует один SBR на вторичной стороне. Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)На модульную плату установлено несколько полимерных крышек. (Изображение предоставлено Tom’s Hardware)Микросхема супервизора представляет собой Weltrend WT7527, поддерживающую все основные функции защиты, кроме OTP (защита от перегрева). Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Качество пайки хорошее Изображение 1 из 2 (Изображение предоставлено : Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Вентилятор охлаждения использует винтовой подшипник, поэтому он прослужит долго. Его RGB-подсветка также хорошего качества. Подробнее: Лучшие источники питания Подробнее: Как мы тестируем поставки питания Подробнее: . CORS550. вкладка) (открывается в новой вкладке) (открывается в новой вкладке) 89,99 $ (открывается в новой вкладке) Просмотр (открывается в новой вкладке) (открывается в новой вкладке) (открывается в новой вкладке) $89,99 (открывается в новой вкладке) вкладка) питание от
Текущая страница: Спецификации и анализ деталей Следующая страница Регулировка нагрузки, время удержания, пусковой ток и ток утечки, КПД и шум Арис Мпицциопулос — пишущий редактор Tom’s Hardware US, занимающийся блоками питания. молчи! Обзор блока питания Dark Power Pro 12 мощностью 1500 Вт При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. молчи! явно после Corsair AX1600i с его новым блоком питания Dark Power Pro 12 с цифровым управлением и максимальной мощностью 1500 Вт.Выбор редакции (Изображение: © be quiet!) Аппаратный вердикт ТомаНовый be quiet! Dark Power Pro 12 с максимальной мощностью 1500 Вт демонстрирует высокую производительность, но не может превзойти своего главного соперника, могучего Corsair AX1600i. Плюсы
Почему вы можете доверять Tom’s Hardware
Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Лучшее на сегодня, будь тише! Dark Power Pro 12 1500W предлагает (откроется в новой вкладке) (откроется в новой вкладке) (откроется в новой вкладке) 430 $ (откроется в новой вкладке) Вид (открывается в новой вкладке) (открывается в новой вкладке) (открывается в новой вкладке) $449 (открывается в новой вкладке) Просмотр (открывается в новой вкладке) (открывается в новая вкладка) (открывается в новой вкладке) 449 $ (открывается в новой вкладке) Посмотреть (открывается в новой вкладке) Показать больше предложений be quiet! имеет сильное предложение в категории блоков питания высшего класса Dark Power Pro 12 с максимальной мощностью 1500 Вт. Новая флагманская линейка be quiet! называется Dark Power Pro 12 и включает двух членов с максимальной мощностью 1200 Вт и 1500 Вт. Оба сделаны CWT и используют новую платформу с цифровым управлением для большинства цепей. По словам будь тише! эти блоки могут достигать эффективности до 94,9%, что звучит впечатляюще. Изображение 1 из 12 (Изображение предоставлено Tom’s Hardware)Фото продукта(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено : Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Оба устройства Dark Power Pro 12 изготовлены из титана 80 PLUS. сертифицирована, а модель мощностью 1500 Вт также имеет рейтинг эффективности Cybenetics ETA-A+ (открывается в новой вкладке), чего добиться еще сложнее. Более того, Cybenetics оценил Dark Power Pro 12 1500W как LAMBDA-A-, что означает, что он очень тихий для такого мощного блока питания. В этом продукте несколько нововведений. Во-первых, его вентилятор имеет бескаркасную конструкцию для увеличения потока воздуха и снижения уровня шума. Тем более, что по словам be quiet! профиль скорости вращения вентилятора контролируется цифровым способом. Наконец, всего имеется шесть виртуальных шин +12 В, которые объединяются в одну, если вы используете ключ разгона (перемычку). Наконец, кабели с индивидуальной оболочкой — это дополнительная роскошь, которая будет высоко оценена большинством пользователей. Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware)Фотографии продукта(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Производитель (OEM) | ЦВТ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Макс. | 1500 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эффективность | Титан 80 PLUS, ETA-A+ (91-94%) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Шум | ЛЯМБДА-А- (25-30 дБ[А]) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Модульный | ✓ (Полностью) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поддержка состояния питания Intel C6/C7 | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рабочая температура (непрерывная полная нагрузка) | 0 – 50°С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от пониженного напряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перегрузки по току (+12 В) | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перегрева | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от короткого замыкания | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от пускового тока | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от отказа вентилятора | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Работа без нагрузки | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Охлаждение | 135-мм вентилятор с гидродинамическим подшипником (BQ SIW3-13525-HF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Полупассивный режим | ✗ (выбирается) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры (Ш х В х Г) | 150 х 85 х 200 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Масса | 2,37 кг (5,22 фунта) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Форм-фактор | ATX12V v2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Гарантия | 10 лет |
Тем не менее, количество периферийных разъемов достаточно.
3V
Последнее не поддерживается обходным реле, что является обломом.
ШИМ-контроллер представляет собой микросхему Power Integrations TNY290PG.
Содержание электроэнергии
Вот как это работает.
Узнайте больше о том, как мы тестируем.
Он обеспечивает высокую общую производительность и остается тихим даже в тяжелых условиях эксплуатации. Однако он не так эффективен, как Corsair AX1600i, чего и следовало ожидать, поскольку он не использует преобразователь PFC на тотемном полюсе. Более того, его общая производительность заметно ниже, чем у лучшего предложения Corsair. Dark Power 12 1500 может обойти по производительности EVGA SuperNOVA 1600 T2, который доказал свою пуленепробиваемую конструкцию, несмотря на эпоху майнинга, но он не представляет серьезной угрозы для Corsair AX1600i, поэтому он не может быть включенным в наш список лучших блоков питания (откроется в новой вкладке) в категории «Высокая мощность».
Однако они не указывают входное напряжение, но мы можем с уверенностью предположить, что оно составляет 230 В, потому что таких высоких уровней эффективности при 115 В очень сложно достичь.
Тем не менее, его более сильный конкурент, Corsair AX1600i, имеет еще более высокий рейтинг шума (LAMBDA-A).
Выход постоянного тока
4, EPS 2.92Power Specifications
Swipe to scroll horizontally
| Rail | 3.3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 12V5 | 12V6 | 5VSB | -12V | |
| Max. Power | Amps | 25 | 25 | 40 | 40 | 40 | 40 | 45 | 45 | 3. 5 | 0.5 |
| Watts | 150 | 1500 | 17,5 | 6 | |||||||
| Всего Макс. Power (W) | 1500 |
Cables and Connectors
Swipe to scroll horizontally
| Модульные кабели | Количество кабелей | Connector Count (Total) | Gauge | In Cable Capacitors |
|---|---|---|---|---|
| ATX connector 20+4 pin (600mm) | 1 | 1 | 16-18AWG | No |
| 8 pin EPS12V (700mm) | 1 | 1 | 16AWG | No |
| 4+4 pin EPS12V (700mm) | 1 | 1 | 16AWG | No |
| 2x (6+2) pin PCIe (600mm) | 5 | 10 | 16-18AWG | No |
| SATA (600mm+150mm+150mm+150mm) | 1 | 4 | 18AWG | No |
| SATA (500mm+150mm+150mm+150mm) | 1 | 4 | 18AWG | No |
| SATA (600mm+150mm+150mm) | 1 | 3 | 18AWG | № |
| SATA (500мм+150мм+150мм) | 1 | 3 | 18AWG | No |
| SATA (600mm+150mm) / 4-pin Molex (+150mm+150mm) | 1 | 2 / 2 | 18AWG | No |
| 4-pin Molex (600mm+150mm+150mm) | 1 | 3 | 18AWG | No |
| 4-pin Molex (500mm+150mm+150mm) | 1 | 3 | 18AWG | № |
| Адаптер FDD (150 мм) | 2 | 2 | 22AWG | No |
| Overclocking jumper (620mm) | 1 | 1 | 26AWG | No |
| AC Power Cord (1360mm) – C19 coupler | 1 | 1 | 17AWG | – |
Блок питания поставляется с большим количеством кабелей.
Это ожидаемо, конечно, учитывая огромную вместимость. Все кабели очень длинные и имеют индивидуальную оплетку с достаточным расстоянием между ними.
Помимо двух разъемов EPS, вы также получаете десять разъемов PCIe, так что вы можете легко собрать игровую систему своей мечты или мощную рабочую станцию.
Изображение 1 из 9
(Изображение предоставлено Tom’s Hardware)Фотографии кабелей
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) Если вы решили не использовать перемычку ключа разгона, которая объединила все шины 12В в одну, вам следует обратить внимание на схему, показанную выше. Это объясняет распределение мощности шины 12 В между розетками блока питания.
Если вам нужно до двух разъемов PCIe, используйте разъем A. Если вам нужно больше, используйте разъемы, помеченные как B, и оставьте A последним. Если вы будете следовать приведенным выше инструкциям, у вас будет сбалансированное распределение мощности.
Анализ компонентов
Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, , что позволит вам лучше понять компоненты, которые мы собираемся обсудить.
Swipe to scroll horizontally
| General Data | – |
| Manufacturer (OEM) | CWT |
| PCB Type | Double Sided |
| Primary Side | – |
| Переходный фильтр | 6 колпачков Y, 2 колпачка X, 2 дросселя CM, 1 MOV, 1 Champion CM02X (разрядная микросхема) |
| Inrush Protection | NTC Thermistor SCK-037 (3 Ohm) & Relay |
| Bridge Rectifier(s) | 2x WeEn WNR2560M |
| APFC MOSFETs | 2x On Semiconductor FCH040N65S3 (650V, 41A @ 100°C, Rds(on): 40mOhm) & 2x On Semiconductor FCPF067N65S3 (650V, 28A @ 100°C, Rds(on): 67mOhm) |
| APFC IC Drivers | 2x On Semiconductor NCP81071 |
| APFC Повышающий диод | 2x Infineon IDh20G65C6 (650 В, 10 А при 140 °C) |
| Крышка(-и) | 2x Nippon Chemi-Con (400 В, 680 мкФ каждый или 1360 мкФ, 1xM°F, 2 1050 ч вместе), C Nippon Chemi-Con (400 В, 470 мкФ, 2000 ч при 105°C, кмВт) |
| Главные переключатели | 4 шт. Alpha & Omega AOTF29S50 (500 В, 18 А при 100 °C, Rds(on): 0,4 Ом) |
Драйверы микросхем | 2x кремний Лаборатории Si8233BD |
| Цифровые контроллеры | 2x Texas Instruments UCD3138A |
| Топология | Первичный
side: Semi-Digital, Interleaved PFC, Full-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters |
| Secondary Side | – |
| +12V MOSFETs | 12x On Semiconductor NTMFS5C612N (60 В, 160 А при 100°C, Rds(on): 1,6 мОм) |
| 5 В и 3,3 В | Преобразователи постоянного тока в постоянный: 6x ШИМ-контроллеры: 1x |
| Фильтрующие конденсаторы | Электролитические: 4x Nichicon (2-5 000 ч при 105°C, HD), 2x Rubycon (6-10 1000 ч при 105°C, HD) , ZLH), 2x Nippon Chemi-Con (4-10 000 ч при 105°C, KY), 1x Nippon Chemi-Con (1-5 000 ч при 105°C, KZE) |
| Контроллер IC | Weltrend WT7502R (OVP, UVP, SCP, PG) и Weltrend WT7518 (4 канала OCP) |
| Модель вентилятора | Будьте спокойны! BQ SIW3-13525HF (135mm, 12V, 0. 56A, Fluid Dynamic Bearing Fan) |
| 5VSB Circuit | – |
| Rectifier | 1x IPS ISD04N65A (650V, 4A, Rds(on): 2.2Ohm ) FET и 1x PS1045L (45 В, 10 А) SBR |
| Резервный ШИМ-контроллер | On-Bright OB5282 |
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)017 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Хотя CWT использовала цифровые контроллеры для управления преобразователем APFC вместе с первичными переключающими полевыми транзисторами и схемой регулирования +12 В, все же второстепенные шины и схема 5VSB использует аналоговые контроллеры. Более того, эта платформа не столь продвинута, как в устройствах Corsair AX1600i и Wentai Aidan-T1616. Нет безмостового тотемного полюса PFC и GaN MODFET, современная комбинация, которая позволяет использовать до 9КПД преобразователя APFC 9%.
Если вы хотите узнать больше о преобразователе коэффициента мощности тотемного полюса, посмотрите обзор AX1600i.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Переходный фильтр
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Переходный процесс/ В фильтре электромагнитных помех более чем достаточно деталей, чтобы хорошо выполнять свою работу. Тем не менее, мы заметили несколько высоких всплесков электромагнитных помех во время проведенного нами предварительного теста на соответствие требованиям по электромагнитной совместимости.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Мостовые выпрямители
(Изображение предоставлено Tom’s Hardware)Имеется два мощных мостовых выпрямителя. В совокупности они могут выдерживать ток до 50 ампер.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Преобразователь APFC
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Источник питания использует чередующийся преобразователь PFC, что означает, что два преобразователя APFC работают параллельно с разностью фаз между ними.
Это сводит к минимуму пульсации входного/выходного тока и снижает потери проводимости, повышая эффективность и удваивая эффективную частоту коммутации.
Поскольку на радиаторе APFC не было места, пришлось исключить два полевых транзистора. Вот почему CWT использовала в этом преобразователе два мощных и два стандартных полевых транзистора. Однако очень жаль, что они не выбрали безмостовой преобразователь коэффициента мощности с тотемным полюсом, эффективность которого была бы на 3% выше. Цифровое управление, которое имеет этот блок питания, идеально подходит для этого типа преобразователя PFC.
Объемные конденсаторы имеют большую емкость, всего 1830 мкФ. Таким образом, мы ожидаем довольно длительное время задержки, хотя это также связано с программированием основного ШИМ-контроллера.
(Изображение предоставлено Tom’s Hardware)Пара микросхем драйверов управляет всеми четырьмя полевыми транзисторами преобразователя PFC.
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)Основные полевые транзисторы и первичный трансформатор
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) в полномостовую топологию.
Обычно также используется резонансный преобразователь LLC для повышения эффективности за счет переключения первичных полевых транзисторов без потерь. Наконец, два драйвера IC, которые управляют первичными полевыми транзисторами, — Si8233BD, предоставленные Silicon Labs.Поскольку не было места для одного большого главного трансформатора, CWT пришлось использовать два меньших.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Цифровые контроллеры
(Изображение предоставлено Tom’s Hardware)Texas Instruments предоставляет пару цифровых контроллеров. Их номер модели — UCD3138A, и мы видим этот тип MCU не в первый раз. Один из них управляет преобразователем APFC, а другой — первичными переключающими полевыми транзисторами и схемой регулирования 12 В. Один из этих микроконтроллеров также обеспечивает функции защиты системы, взаимодействуя с двумя аналоговыми управляющими ИС.
Изображение 1 из 3
(Изображение предоставлено Tom’s Hardware)12-вольтовые полевые транзисторы и VRM
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Двенадцать полевых транзисторов On Semiconductor NTMFS5C612N регулируют шину 12 В.
Они устанавливаются на вертикальных щитах рядом с главными трансформаторами, чтобы свести к минимуму падение напряжения и потери энергии.
Преобразователи постоянного тока, которые генерируют второстепенные шины, устанавливаются на той же дочерней плате. Всего используется шесть полевых транзисторов и один ШИМ-контроллер. Цифрового управления для этих рельсов, к сожалению, нет.
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)Фильтрующие колпачки
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) колпачки, которые использовал CWT, высокого качества. Фильтрация пульсаций в основном основана на полимерных колпачках, и их существует огромное количество, 40, если быть более точным.Изображение 1 из 3
(Изображение предоставлено Tom’s Hardware)Передняя панель модульной платы
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) На модульной плате вдоль шинопроводов, обеспечивающих передачу мощности, установлено много полимерных крышек.
1 из 2 основной печатной платы. Weltrend предоставляет оба контроллера IC.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Цепь 5VSB
(Изображение предоставлено Tom’s Hardware)Рейка 5VSB регулируется схемой, показанной на фото выше. В качестве второстепенных шин используются аналоговые контроллеры. CWT имеет более эффективные схемы 5VSB в своем портфолио, поэтому мы удивляемся, почему они не использовали одну из них в таком высококачественном блоке питания.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Качество пайки
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Качество пайки хорошо, как и ожидалось от такого дорогого продукта.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Охлаждающий вентилятор
(Изображение предоставлено Tom’s Hardware) Охлаждающий вентилятор имеет бескаркасную конструкцию, которая помогает увеличить поток воздуха.
