Анатомия. Из чего состоит блок питания? — i2HARD

Статьи

Евгений Серов

5 марта 2020

Он есть в каждом компьютере, ноутбуке и приставке. Он не влияет на вашу частоту кадров и майнинг биткоинов. У него нет миллиардов транзисторов, и в его производстве не используются новейшие полупроводниковые техпроцессы. Звучит скучно? Ничуть! Без этой штуки наши компьютеры абсолютно ничего бы не сделали.

БП, они же блоки питания (англ. PSU, Power Supply Units), не взрывают заголовки журналов как новейшие процессоры, но это интереснейшие технологии, заслуживающие нашего внимания. Так что надевайте белые халаты, маски, перчатки и приступим к вскрытию нашего скромного парнишки – блока питания, разберём его на части и рассмотрим, чем занимается каждый его орган.

И да, совсем недавно мы разбирались как правильно выбрать Блок питания. Рекомендуем к прочтению.

Что это и с чем это едят?

Многие компьютерные компоненты имеют названия, требующие чуточку технических знаний, чтобы понять, что это и зачем (например, твердотельный накопитель), но в случае блока питания всё довольно очевидно.

Это блок, обеспечивающий питание.

Но мы же не можем на этом поставить точку, с гордостью заявив «статья готова». Наш цикл статей посвящен внутреннему строению, и на операционном столе у нас лежит подопытный – Cooler Master G650M. Это довольно типичный представитель, с характеристиками, подобными десяткам других моделей, но у него есть одна особенность, встречающаяся не во всех блоках питания.


Официальное фото блока питания Cooler Master.

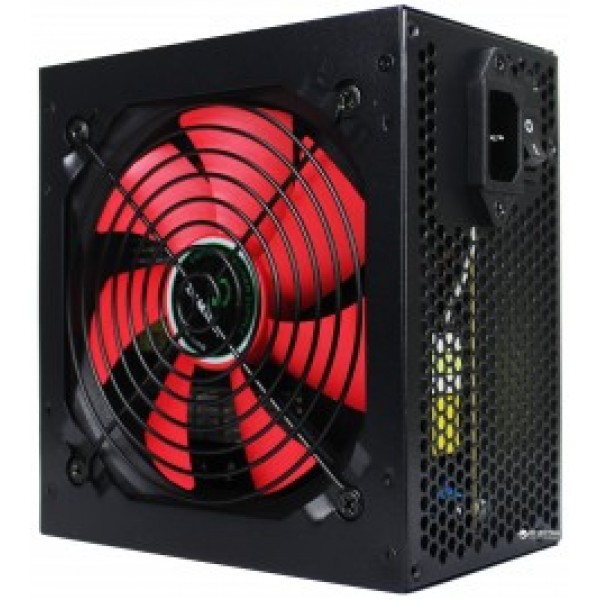

Это блок питания стандартного размера, соответствующий форм-фактору ATX 12V v2.31, поэтому он подходит для многих компьютерных корпусов.

Есть и другие форм-факторы – например, для малых корпусов, либо вовсе уникальные по спецзаказу. Не каждый блок соответствует точным размерам, установленным стандартными форм-факторами – они могут быть одинаковой ширины и высоты, но отличаться по длине.


Этот блок питания от Cisco специально спроектирован для серверных стоек

В маркировке PSU обычно указывается их основной параметр – максимально обеспечиваемая мощность. В случае с нашим Cooler Master, это 650 Вт. Позже мы поговорим, что это на самом деле значит, а пока лишь заметим, что есть и менее мощные БП, поскольку не всем компьютерам требуется именно столько, а некоторым достаточно даже на порядок меньше. Но всё-ж большинство настольных компьютеров обеспечены питанием в диапазоне от 400 до 600 Вт.

Блоки питания вроде нашего собираются в прямоугольных, зачастую неокрашенных, металлических корпусах, отчего бывают достаточно увесистые. У ноутбуков блок питания практически всегда внешний, в пластиковом корпусе, но его внутренности очень схожи с тем, что мы увидим у рассматриваемого нами БП.


Источник фотографии nix.ru

Большинство типичных блоков питания оснащены сетевым выключателем и кулером для активной терморегуляции, хотя в ней не все БП нуждаются. И не у всех из них есть вентиляционная решётка – у серверных версий, в частности, это редкость.

Ну что-ж, как вы можете видеть на фото выше, мы уже вооружены отверткой и готовы приступить к вскрытию нашего экземпляра.

Немного теории

Но прежде чем мы начнем копаться во внутренностях, давайте зададимся вопросом, действительно ли блок питания настолько необходим? Почему нельзя подключить компьютер напрямую к розетке? Ответ заключается в том, что компьютерные комплектующие рассчитаны на совсем другое напряжение, нежели сетевое.

На графике ниже показано, каким должно быть электричество сети (в США = синяя и зеленая кривые; Великобритания = красная кривая). Ось X представляет время в миллисекундах, а ось Y – напряжение (voltage) в вольтах. Проще всего понять, что такое напряжение, глядя на разность энергий между двумя точками.

Если напряжение приложено к проводнику (например, к металлической проволоке), разница в энергии заставит электроны в материале проводника течь от более высокого энергетического уровня к более низкому. Электроны – составляющие атомов, из которых состоит проводник, и металлы имеют много электронов, которые могут свободно перемещаться. Этот поток электронов называется током (current) и измеряется в амперах.

Хорошую аналогию можно провести с садовым шлангом: напряжение сродни давлению, которое вы используете, а расход воды – это ток. Любые ограничения и препятствия в шланге – по сути как электрическое сопротивление.


Мы видим, что электричество в сети варьируется с течением времени, из-за чего оно называется напряжением переменного тока (AC, alternating current). В США сетевое напряжение меняется 60 раз в секунду, достигая пиковых значений 340 В или 170 В, в зависимости от местоположения и способа подключения. В Великобритании пиковые напряжения пониже, и частота этих колебаний также немного отличается. Большинство стран придерживаются схожих стандартов сетевого напряжения, и лишь в немногих странах пиковые напряжения более низкие или более высокие.

Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и кроме того – гораздо более низкое. На том же графике оно будет выглядеть примерно вот таким:


Но современному компьютеру требуется не одно постоянное напряжение, а четыре: +12 вольт, -12 вольт, +5 вольт и +3,3 вольта. И поскольку эти значения не меняются, такой ток называется постоянным (DC, direct current). Преобразование тока из переменного в постоянный (т.н. выпрямление) – одна из основных функций блока питания. Пришло время вскрыть его и посмотреть, как он это делает!

Преобразование тока из переменного в постоянный – одна из основных функций PSU. Пришло время посмотреть, как он это делает!

Здесь мы должны предупредить вас, что в блоке питания есть элементы, накапливающие электричество, в том числе смертельное. Поэтому разбирать PSU потенциально опасно.


Официальное фото блока питания Cooler Master.

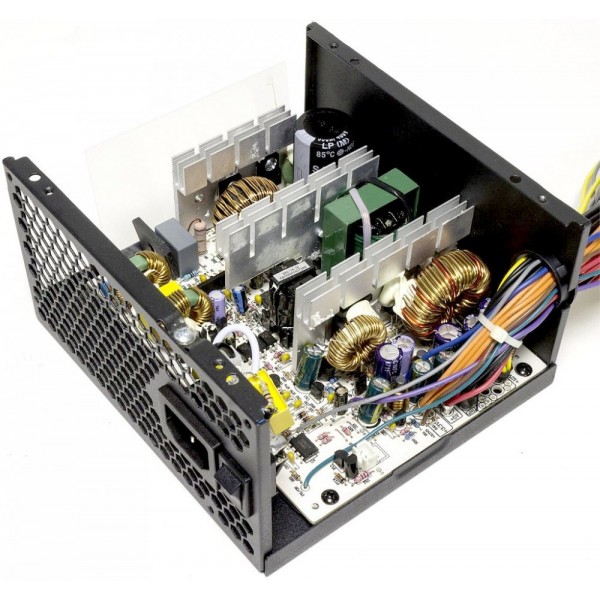

Принцип работы этого блока питания аналогичен многим другим, и хоть маркировки на различных деталях внутри будут отличаться, принципиальных различий это не делает.

Разъём сетевого шнура находится в верхнем левом углу фотографии, и ток по сути идет по часовой стрелке, пока не достигнет выхода из блока питания (пучок цветных проводов, нижний левый угол).


Источник фото

techspot.com

Если мы перевернем плату, мы увидим, что по сравнению с материнской платой, проводники и соединения на ней более широкие и массивные – это потому, что они рассчитаны на более высокие токи. Также, бросается в глаза широкая полоса в середине, будто текущая по равнине река.

Это снова говорит о том, что все блоки питания имеют два четко разделённых узла: первичный и вторичный. Первый – это настройка входного напряжения, чтобы его можно было эффективно понижать; второй – это все настройки уже выпрямленного и пониженного напряжения.

Фильтрация

Первое, что блок питания делает с сетевым электричеством, это не выпрямление и не понижение, а выравнивание входного напряжения. Поскольку в наших домах, офисах и на предприятиях имеется множество электрических устройств и приборов, постоянно включающихся-выключающихся, а также излучающих электромагнитные помехи, переменный ток в сети часто бывает «скомканный» и со случайными скачками и перепадами (частота также не постоянна).

Это не только затрудняет блоку питания выполнять преобразования, но может вывести из строя некоторые элементы внутри него.

Наш БП имеет две ступени так называемых входных фильтров (transient filter), первая из которых построена сразу на входе с помощью трёх конденсаторов. Она выполняет роль, похожую на роль «лежачего полицейского» на дороге – только вместо скорости, этот фильтр гасит внезапные скачки входного напряжения.


Источник фото techspot.com

Вторая ступень фильтра более сложная, но в сущности делает то же самое.

Желтые кирпичики – это снова конденсаторы, а вот зеленые кольца, обмотанные медным проводом, это индуктивные катушки (хотя при таком использовании их обычно называют дросселями). Катушки накапливают электрическую энергию в магнитном поле, но энергия при этом не теряется, а за счет самоиндукции плавно возвращается обратно. Таким образом, внезапно появившийся высокий импульс (скачок) поглощается магнитным полем дросселя, чтобы на выходе дать ровное напряжение без всяких скачков.

Два маленьких синих диска – ещё одни представители многообразия конденсаторов, а чуть ниже них (зелёный, с длинными ножками, обтянутыми черными изоляторами) – металлооксидный варистор (MOV). Они также используются для защиты от скачков входного напряжения. Подробнее о различных типах входных фильтров можно прочитать здесь.


Источник фото techspot.com

По этому узлу блока питания часто можно определить, насколько производитель сэкономил, или к какому бюджетному классу принадлежит девайс. Более дешевые будут иметь упрощённую фильтрацию входа, а самые дешёвые и вовсе не иметь таковой (избегайте таких!).

Теперь, когда напряжение выровнено и причёсано, ему дозволяется идти дальше – собственно, к преобразованию.

Преобразование

Как мы уже сказали, блоку питания нужно изменить напряжение переменного тока, которое в американских розетках обычно в районе 120 вольт (технически, это среднеквадратичные 120 вольт, но мы не будем так язык выламывать), получив на выходе постоянное напряжение 12, 5 и 3,3 вольт.

Первым делом осуществляется преобразование переменного тока в постоянный, и наш блок использует для этого выпрямительный мост. На фото ниже это плоский черный элемент, приклеенный к радиатору.


Источник фото techspot.com

Это еще одно место, где производитель блоков питания может сократить расходы, поскольку более дешевые выпрямители хуже справляются со своей задачей (например, сильнее греются). Теперь, если пиковое входное напряжение составляет 170 В (что имеет место для сети 120 В), то пройдя через выпрямительной мост, оно станет 170 В, но уже постоянного тока.

В таком виде оно поступает на следующую стадию, и в нашем блоке это активный модуль коррекции коэффициента мощности (APFC или Active PFC, Active Power Factor Correction converter). Этот узел также стабилизирует напряжение, сглаживая «провалы» за счет накапливающих конденсаторов; кроме того, он защищает от скачков выходной мощности.

Пассивные корректоры (PPFC или Passive PFC) выполняют по сути ту же работу. Они менее эффективны, но хороши для маломощных блоков питания.


Источник фото techspot.com

APFC на фото выше представлен в виде пары больших цилиндров слева – это конденсаторы, которые накапливают выровненный ток, прежде чем отправить его дальше по цепочке процессов в нашем блоке питания.

За APFC находится ШИМ, широтно-импульсный модулятор (PWM, Pulse Width Modulator). Его предназначение заключается в том, чтобы с помощью нескольких быстро переключающихся полевых транзисторов преобразовать постоянный ток обратно в переменный. Это нужно сделать потому, что на следующем шаге нас ждёт понижающий трансформатор. Эти устройства, основанные на электромагнитной индукции, состоят из двух обмоток с разным количеством витков на металлическом сердечнике, необходимых для понижения напряжения, и работают трансформаторы только с переменным током.

Частота переменного тока (скорость, с которой он изменяется; в герцах, Гц) значительно влияет на эффективность трансформатора – чем выше, тем лучше, поэтому частота исходного питания 50/60 Гц увеличивается примерно в тысячу раз. А чем эффективнее трансформатор, тем меньше его размер. Такой тип устройств, который использует эти сверхбыстрые частоты постоянного тока, называется импульсным источником питания (Switched Mode Power Supply, SMPS).

На фото ниже вы можете видеть 3 трансформатора – самый большой имеет на единственном выходе 12 вольт, а тот, что поменьше – 5 вольт (чуть поговорим ещё о нём позже). В других БП вы можете встретить один большой трансформатор сразу на все напряжения, то есть с несколькими выходами. А самый маленький трансформатор предназначен для защиты транзисторов ШИМ и подавления его помех.

|
Источник фото techspot.com

Можно по-разному реализовать получение необходимых напряжений, защиту ШИМ, и так далее. Всё зависит от бюджетного сегмента и мощности устройства. Однако, всем одинаково необходимо снять напряжения с трансформаторов и снова выпрямить.

На фото ниже мы видим алюминиевый радиатор низковольтных диодов, выполняющих это выпрямление. А также, конкретно в этом PSU, мы видим небольшую дополнительную плату в центре фото – это узел модулей регулирования напряжения (VRM, Voltage Regulation Modules), обеспечивающий выходы 5 и 3,3 вольт.


Источник фото techspot.com

И тут нам стоит поговорить о том, что такое пульсация.

В идеальном мире, с идеальными блоками питания, переменный ток будет преобразован в абсолютно ровный, без малейших колебаний, постоянный ток. В действительности же, такой 100%-ой точности не достигается, и напряжение постоянного тока имеет хоть и незначительные, но колебания.

Этот эффект называется пульсирующим напряжением, и в наших блоках питания мы бы хотели, чтобы оно было как можно меньше. Cooler Master не предоставляет информации о величине пульсирующего напряжения в спецификации к нашему подопытному PSU, поэтому мы прибегли к сторонним результатам тестирования. Один из таких анализов был выполнен JonnyGuru.com, и они установили, что максимальное пульсирующее напряжение выхода +12 В – 0,042 В (42 милливольт).

График ниже демонстрирует отклонение фактически получаемого напряжения (синяя кривая; при этом её форма, конечно, не такая идеальная синусоида – ведь сама пульсация не постоянна) от требуемого ровного напряжения +12 В постоянного тока (красная прямая).


Это отклонение, по большей части, лежит на совести конденсаторов во всём PSU. Некачественные, дешёвые конденсаторы приводят к увеличению этой не нужной нам пульсации. Если она слишком большая, то некоторые электронные узлы компьютера, наиболее чувствительные к качеству питания, могут начать работать нестабильно. К счастью, в нашем примере 40 с лишним милливольт это нормально. Не супер, но и не плохо.

Но на получении приемлемых выходных напряжений дело ещё не заканчивается. Необходимо обеспечить управление выходами, чтобы питание на каждом из них было всегда полноценным и стабильным, независимо от мощности нагрузок на других выходах.


Источник фото techspot.com

Микросхема, которую вы видите на этом фото, называется супервизор (supervisor) и она следит за тем, чтобы на выводах не оказалось слишком высокого или низкого напряжения и тока. Работает бесхитростно – просто отключает блок питания при возникновении таких проблем.

Более дорогие PSU могут оснащаться ЦПОС, цифровым процессором обработки сигналов (DSP, Digital Signal Processor), который не только мониторит напряжения, но и может отрегулировать их при необходимости, а также отправлять подробные данные о состоянии БП на компьютер, его использующий. Для рядового пользователя эта функция достаточно спорная, но для серверов и рабочих станций – весьма желательная.

Выходы

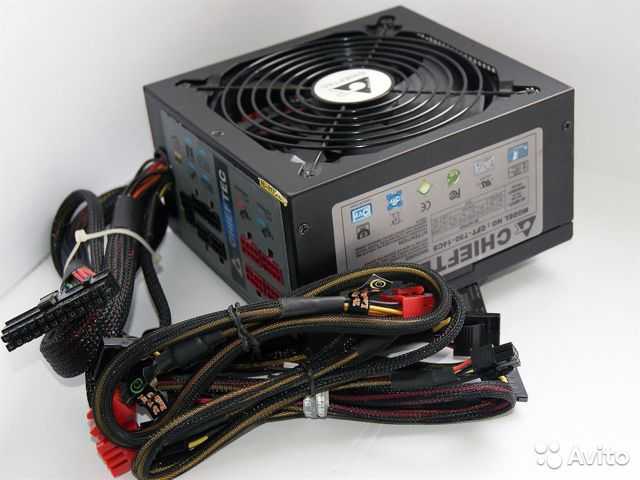

Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.

Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.

Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.


Официальное фото блока питания Cooler Master.

Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.


Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.

Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.

Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.

Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.


Источник фотографии nix.ru

Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.


Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.

Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.

На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.

На что обращать внимание при выборе

В начале нашей статьи мы говорили, что большинство блоков питания имеют в названии значение своей максимальной мощности. Простым языком, электрическая мощность – это напряжение, умноженное на силу тока (например, 12 вольт x 20 ампер = 240 ватт). И хотя такое утверждение не совсем технически точное, для наших целей оно удовлетворительное.

Как и на большинстве моделей, на нашем блоке питания есть шильдик, содержащий основную информацию о том, сколько мощности может обеспечить каждая линия напряжения.


Источник фотографии nix.ru

Здесь мы видим, что суммарная максимальная мощность всех +12 В линий составляет 624 Вт. Приплюсовав все остальные мощности, мы в итоге получим 760 Вт, а не 650. Что тут не так? А дело просто в том, что линии +5 В (кроме дежурной) и +3,3 В создаются через VRM, используя одну из линий +12 В.

Ну и конечно, все выходные напряжения поступают из одного источника: сетевой розетки. Таким образом, мощность в 650 Вт – это максимум, который блок питания может обеспечить в целом по всем линиям. То есть, если у вас на линиях +12 В висит нагрузка в 600 Вт, то на все остальные линии у вас остается всего 50 Вт. К счастью, большинство оборудования в любом случае бо́льшую часть мощности берёт от линий 12 В, поэтому проблема неправильно подобранного БП встречается редко.

Правее от таблицы со спецификациями мощности на шильдике присутствует значок «80 Plus Bronze». Это рейтинг эффективности, используемый в отрасли в соответствии с требованиями к производителям блоков питания. Эффективность также отражает величину общей нагрузки, которую блок питания способен обслуживать.


20%, 50% и 100% – процент нагрузки по отношению к максимальной мощности для стандартных систем

Если наш Cooler Master нагрузить ровно на половину его максимальной мощности, то есть на 325 Вт, то его ожидаемый КПД будет в пределах 80-85% в зависимости от напряжения в сети (115/230 В).

Это означает фактическую нагрузку блока питания на сеть от 382 до 406 Вт. Более высокий рейтинг 80 PLUS не означает, что блок питания даст вам больше энергии, он просто более экономичный – меньше энергии теряет на всех этапах фильтрации, выпрямления и преобразования.

Также обратите внимание, что максимальная эффективность достигается в диапазоне между 50 и 100% нагрузки. Некоторые производители предоставляют графики, показывающие, какой КПД можно ожидать от их устройства при различных нагрузках и напряжениях в сети.


Официальное изображение Cooler Master.

График эффективности для блока питания Cooler Master V1300 Platinum. Вертикальная шкала – эффективность (КПД), горизонтальная – % нагрузки по отношению к максимальной мощности.

Иногда полезно обращать внимание на эту информацию, особенно если собираетесь раскошелиться на киловаттный блок питания. Если ваш компьютер будет потреблять близко к этому пределу мощности, то КПД блока питания будет несколько снижен.

Вы можете наткнуться на некие «одноканальные» и «многоканальные» (либо комбинированные – снабжённые переключателем) блоки питания. Термин «канал» в данном случае – просто другое слово для определенного напряжения, выдаваемого PSU. Наш Cooler Master имеет один канал 12 В и всевозможные разъёмы питания, обеспечивающие +12 В линии от этого канала. Многоканальный блок питания имеет две или более систем, обеспечивающих линии 12 вольт, однако существует большая разница в том, как это реализовано.

Многоканальные блоки питания широко применяются для серверов или дата-центров в целях отказоустойчивости – при выходе из строя одного из каналов, работоспособность системы не нарушится. Для обычных компьютеров тоже могут предлагаться многоканальные PSU, но скорее всего, вы столкнетесь с псевдо-многоканальностью, когда производитель просто разделит единственный канал на два или три якобы независимых канала. Например, наш подопытный выдает до 52 ампер по линии +12В, что эквивалентно 624 Вт электроэнергии. Дешевая «многоканальная» версия такого БП будет иметь в спецификации якобы два канала +12 В, но на самом деле это лишь два полуканала, каждый из которых будет обеспечивать только 26 А (или 312 Вт).

Хороший блок питания для настольного компьютера, использующий качественные компоненты, вовсе не требует многоканальности на +12 В, так что не беспокойтесь об этом!

Стоит ли переплачивать?

Блоки питания поставляются во всех ценовых диапазонах. Каталог на Amazon начинается с моделей от 15$ для стандартного блока 400 Вт, и доходит до полномодульных киловаттных PSU за 180-240$ от EVGA или Seasonic, и не заканчивается даже на этом. Что же вы получите за свои деньги? Что действительно стоит больше 200 долларов?

Очевидно, что чем мощнее, тем лучше, но вопрос ещё в том, как эта мощность реализована. Самые дешёвые 300 Вт модели выдают до 25 А на линиях +12В, в то время как киловаттная модель обеспечит втрое больше энергии. Современные процессоры и видеокарты практически все свои потребности удовлетворяют линиями +12 В. Уверены, что вам хватит 25 А?


Официальное фото блока питания Seasonic.

Учитывая, что актуальные аппетиты растут вместе с актуальным железом, то ваш новенький компьютер с 32-ядерным процессором в паре с 300-ваттной топовой видеокартой дешёвый блок питания явно не «затащит». С другой стороны, самые дорогие PSU легко справятся и будут иметь ещё приличный запас мощности. Ну а поскольку совокупная цена такого процессора и видеокарты может легко превысить 3500$, то стоит ли экономить ещё парой-другой сотен баксов сверху на обеспечение нормального питания для такого монстра.

Но на самом деле вы платите за качество компонентов в блоке питания. Взгляните на внутренности нашего Cooler Master в начале статьи. Вы не увидите там безумного количества всяких «шабашек», а поскольку каждый из тех немногочисленных элементов – критически важный компонент в работе устройства, нетрудно понять, почему не стоит гоняться за дешевизной.

На этом наше препарирование PSU закончено. Это очень интересное семейство устройств с на удивление сложным уровнем инженерии на всех этапах разработки и производства. Если у вас есть какие-либо вопросы о блоках питания в целом, или конкретно о вашем, смело спрашивайте в комментариях ниже. До новых встреч в нашем анатомическом кружке.

Подключение блока питания к компьютеру — пошагово

4.3

(7)

Продолжаем рассматривать разъемы компьютера. В этой статье рассмотрим внешние разъемы блока питания и Вы узнаете как подключить блок питания компьютера.

Блок питания в компьютере – необходимый компонент для работы. Он необходим для запитывания электричеством всех элементов системного блока или ноутбука. Но с ним возникает множество вопросов: «Что выбрать из предлагаемых на рынке вариантов?», «Как подключить блок питания?», «Стоит ли его обслуживать и каким образом это происходит?» и тому подобные. Ответы можно найти в этой статье, где также будет рассказана вся необходимая информация пользователям, которые озадачены вопросами по данной теме.

Содержание

  • 1 Причины замены блока питания
  • 2 Как выбрать блок питания
  • 3 Отключение старого блока питания
  • 4 Пошаговое подключение
  • 5 Как подключить любой блок питания
  • 6 Профилактика блока питания
  • 7 Заключение

Причины замены блока питания

Причин для того, чтобы обновить комплектующие в своем ПК (персональном компьютере), может быть множество. Возможны какие-либо сбои в работе или же явные признаки вывода из строя.

В случае с блоком питания, это может быть:

  • появление запаха гари,
  • плавление проводов и перезагрузки системы,
  • самопроизвольное выключение ПК.

Фото: hardwarebbq.com

Требуется необходимость нескольких запусков системного блока, чтобы все работало, а также отключение компьютера через несколько секунд после запуска.

Но БП может быть полностью исправен, а потому, зачастую кажется, что это пустая трата денег. Однако, это не так.

Так как более мощные компоненты ПК (к примеру, процессор и видеокарта) могут требовать больший объем энергии от блока питания, то если последний не будет выдавать достаточно энергии, то компьютер просто не будет работать. Поэтому, при обновлении комплектующих на более требовательные по энергопотреблению, стоит менять БП, а точнее, его мощность, которой должно хватить под любой нагрузкой.

Учитывая все это, можно сделать вывод, что блок питания – одна из наиболее важных компонентов ПК. А потому – о потребности его замены стоит думать время от времени.

Как выбрать блок питания

Большинство блоков питания ориентированы исключительно на высокую мощность, которую нужно отдавать другим компонентам в системном блоке. (Более подробно читайте в статье про устройство системного блока). Однако, есть и другие критерии, которые не уступают по важности главному. Как раз-таки они и будут расписаны ниже.

  • Мощность, передаваемая на другие компоненты. Для стабильной работы ПК со «слабыми» комплектующими (видеокартой с небольшим объемом памяти, оперативной памятью с малым энергопотреблением и процессором с низкой частотой), требуется всего около 350 Ватт. Но если же это компьютер с более мощными компонентами (к примеру, для игр или ресурсоемких программ), то здесь уже требуется больше энергии – примерно 600 Ватт. Для серверов может использоваться блок, обладающий мощностью уже ближе к 1000 Ватт.
  • Система охлаждения. Учитывая мощность, которую передает БП видеокарте и другим элементам, важно знать, как эффективно будет отдаваться тепло с этого компонента.

На систему охлаждения стоит обращать особое внимание, ведь от её зависит срок службы БП. С маломощным кулером и плохим теплоотводом есть шанс, что компонент сгорит, а еще хуже – взорвется.

  • Сертификация. Она характеризует эффективность – КПД. Есть 6 типов сертификатов: «80 Plus» – более 80%; «Bronze» – больше 82%; «Silver» – 85% и более; «Gold» – от 87%; «Platinum» – 90% и больше; «Titanium» – от 92%. Чем выше процент КПД, тем лучше, ведь таким образом можно использовать энергию рационально, экономя электричество.
  • Размер. Это такой же важный пункт, как и остальные, ведь необходимо, чтобы компонент смог уместиться в корпусе. Всего существует 3 типа размеров БП. Первый и самый популярный – ATX, его габариты – 150x86x140 миллиметров. Второй и чуть меньший – SFX, чьи размеры составляют 125×51,5×100 мм. Последний, достаточно редкий – TFX, ведь он напоминает прямоугольник по своим габаритам: 86x65x175 миллиметров.

Есть еще пункт, касающийся внешнего вида (к примеру, RGB-подсветка) – не обязателен, ведь это уже дело эстетики. А остальные параметры – важные при покупке, их стоит учитывать при выборе.

Фото: www.aliexpress.com

Приобретая модульный блок питания, пользователь будет озадачен подключением проводов. Рекомендуется прочитать документацию (это – инструкция), которая может объяснить: что куда подключается. С обычными вариантами все легче: провода уже интегрированы в сам компонент и не нужно пользоваться.

Следует обращать внимание на производителя. Как и в случае с другими комплектующими, качество может быть как хорошим, так и плохим. И товаров с плохими отзывами есть достаточно много. Нужна внимательность, ведь некоторые из них могут взорваться или сгореть ввиду некачественной сборки или плохого качества материалов.

Рекомендуется покупать варианты от Gigabyte, ASUS и MSI. Но и у других производителей есть неплохие предложения для своих клиентов. Vinga VPS Gold (VPS-650G) подойдет для большинства компьютеров. А потому – можно иногда делать исключения, но проверять перед выбором отзывы.

Если же речь идет о покупке в состоянии Б/У, то здесь необходимо уже владеть опытом и надеяться на честность продавца. Если у последнего есть опыт в использовании – он детально сможет рассказать о компоненте и проверит его перед тем, как отдать. Но все же, рекомендуется покупать новые устройства.

Отключение старого блока питания

Когда уже на руках есть новый блок питания, который нужно установить в свой комп (ПК), то можно приступать к извлечению старого компонента. Делается это зачастую с помощью пары инструментов: крестовой отвертки (желательно, чтобы наконечник был с магнитом) и какой-либо предмет с плоским острым наконечником (для поддевания компонентов). Порядок действий будет описан ниже:

  1. Полностью обесточить ПК.

Это делается для собственной сохранности, чтобы не пострадали другие компоненты и обезопасить себя от получения удара током.



Фото: support.cyberpowerpc.com

  1. Отключить все устройства ввода/вывода. Далее – перенести системник в чистое место, где достаточно пространства для проведения разборки корпуса и извлечения требуемого.

Фото: pngkey.com

  1. Снять крышку корпуса сбоку. Зачастую для этого достаточно просто открутить несколько винтов и сдвинуть ее вбок, чтобы пробраться к внутренностям компьютера. Если же эта деталь не поддается просто так, то стоит прибегнуть к использованию второго инструмента – лопатки или медиатора.

Фото: instructables.com

  1. Положить корпус на бок. Так будет удобнее проводить все дальнейшие действия.
  2. Отсоединить от БП все провода. Как правило, по ним запитываются: CD/DVD-привод, жесткие диски, видеокарта, материнская плата.

Рекомендуется подписать каждый из проводов, чтобы не ошибиться при подключении новой составляющей к ПК. Проводов много, поэтому будет тяжело обратно все собирать без подписей на них.

Фото: www.dummies.com

  1. Открутить 4 винтика, которые держат деталь. Последнее, что останется после этого сделать – аккуратно вынуть старый элемент из компьютера. Если все сделано правильно – ничего при этом не будет мешать.



Фото: howtogeek.com

Эти винты нужно открутить, чтобы вытащить БП.

Выполняя это все пошагово, освободится место под новый элемент. О том, как его устанавливать, дальше и пойдет речь.

Пошаговое подключение

Итак, когда все готово к интеграции (включению в сеть), следует приступать к выполнению алгоритма извлечения старого БП, который действует, наоборот. План подключения и установка описаны ниже.

  1. На место старого БП ставится новый компонент. Важно, чтобы их размеры совпадали и чтобы установка прошла без проблем. Когда он стоит ровно так, как и задумывалось, то закручиваются винты, держащие этот компонент.

Фото: docs.oracle.com

Так должен быть установлен новый БП.

Располагать деталь нужно кулером к свободному пространству, чтобы было место, куда тепло отдается.

  1. Когда он закреплен в корпусе, подключаются компоненты. Здесь-то и понадобятся все надписи, что были сделаны перед извлечением старого БП. Важно вставлять их без каких-либо больших усилий, иначе возможно повреждения контактов или же разъемов. Для наглядности, ниже будет указано, куда подключать какой кабель, а также за что каждый из них отвечает.
  • 24 pin’овый кабель подключается к материнке (материнской плате), а также передает напряжение, которое позволяет различным средствам ПК нормально функционировать.

Фото: showmecables.com

Этот кабель – основной.

  • Провод на 4 пина отвечает за питание ЦП (центрального процессора, CPU), который обрабатывает всю информацию на компьютере.

Фото: playtool.com

  • Кабель, отвечающий за диск SATA. Это – как жесткий диск (HDD), так и твердотельный накопитель (SSD, ССД).

Фото: pcmegabits.com

  • Провод для дисковода. В новых корпусах вряд ли предусмотрено это устройство, но в старых он еще есть.

Возможно, потребуется подключать дополнительное запитывание для видеокарты. За это отвечает специальный разъем на 6 пинов.

Фото: lifewire.com

Так он выглядит.

  1. После подключения всех проводов следует последний этап – сборка и включение БП. Сперва нужно нажать на «ON/OFF» на детали, чтобы комп смог работать после включения. Далее, нужно поставить на место крышку корпуса, а также прикрутить ее винтами.

Фото: www.techpowerup.com

Кнопка должна быть в положении «I».

  1. Когда системный блок собран, остается подключить его к сети. А после этого – устройства ввода/ вывода. Если все в порядке, то компьютер запустится без каких-либо проблем. Но все же, иногда бывают неполадки с работой. Компьютер может не запуститься или работать, но не выводить видео на монитор (получается, только черный экран, интерфейс не показывается). В таком случае, следует осмотреть ПК на правильность подключения всех проводов. Если все сделано так, как должно быть (в том числе, кнопка «Power» на блоке питания в правильном положении), а компьютер все еще не работает, то здесь уже следует проводить детальную диагностику компонентов в сервисном центре.

Также, возможен писк. Эта проблема уже серьезнее. Такое происходит во время сильных нагрузок на БП. Здесь уже придется нести эту деталь к мастеру, ведь причиной писка может стать любой элемент, который содержит схема.

То же самое и с отключением ПК, если сделать подсоединение дополнительного запитывания видеокарты (кабель 6 pin) к блоку питания. В таком случае, выход один – поход в сервисный центр. Там займутся перепайкой элементов схемы БП.

Если же курсор двигается скачкообразно по всему экрану монитора, то возможно, виноват главный компонент. Возможно, требуется заземление. После его добавления в источник энергии (в розетки), проблема решится.

Возможно есть другие проблемы, когда компьютер выключается сам по себе.

Как подключить любой блок питания

Универсальных деталей почти не существует. Они все предназначены для разных целей, ведь их мощности отличаются. Круг выбора сужается из-за размер корпуса. То есть, если все компоненты уже установлены, а размеры с оставшимся местом не позволяют его туда установить, то потребуется купить новый БП, ведь тот, который есть – не подойдет.

Но существует «нестандартное» решение – размещение элемента вне корпуса. Выглядеть это будет не лучшим образом и при этом защита компонента не гарантирована, поэтому спешить с выбором этого варианта не стоит.

Если поместился один БП, то возможно поставить несколько блоков питания? Ответ на этот вопрос таков: использовать два блока питания можно, но только если отдать ПК в работу мастеру (так как там потребуется перепайка) или же докупать специальные переходники, объединяющие кабели от обоих БП.

Фото: racksolutions.com

К такому решению возможно прийти, если не хватает мощности главного элемента, который запитывает компоненты ПК. А подключив дополнительный БП (к примеру, на 200 Ватт), будет передаваться дополнительно около 100 Ватт, так как при передаче электричества возможна потеря энергии.

Профилактика блока питания

Как и со всеми другими компонентами, БП нуждается в периодической чистке. Со временем, вентилятор собирает большое количество пыли, а потому, эффективность его охлаждения снизится. Охлаждение этого компонента – важная часть. Желательно, пылесосить его и чистить его от пыли каждые полгода-год. Тогда стабильность обеспечена.

Кроме этого, стоит следить, чтобы вентилятор вращался свободно и ему ничего не мешало. Иногда создаются различные проблемы ввиду того, что кулер заедает – он не может по каким-либо причинам создавать поток воздуха. Такое решается регулярной смазкой механизма вращения, а также размещением компьютера в хорошо проветриваемом помещении, чтобы не давать вентилятору забиваться большим количеством пыли.

Также, если расположить системный блок на заземленной линии, не перегружать сеть другими приборами, то шанс сбоев во время работы понизится.

Заключение

Прочитав этот материал, вы теперь знаете всю необходимую информацию, чтобы правильно выбрать БП, обслужить его, если потребуется. Прислушиваясь к правилам, которые изложены здесь, человек добьется стабильности компьютера, а также не ошибется с подключением и эксплуатацией блока питания.

Может быть полезно:

  • После сборки системного блока необходимо подключить монитор

Насколько вам была полезна статья?

Кликните по звездочке, чтобы оставить оценку!

Средний рейтинг 4.3 / 5. Оценок: 7

Пока оценок нет! Очень нужна ваша.

Нам очень жаль, что статья вам не понравилась!

Помогите нам ее улучшить!

Скажите, как мы можем улучшить статью?

Computer Power Supply – Bilder und Stockfotos

Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
Videos zu computer power supply ansehen

Durchstöbern Sie 64.

275 computer power supply Stock-Fotografie und Bilder . Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

nahaufnahme der unterbrechungsfreien stromversorgungsplatine. – компьютерный блок питания фото и изображения

Nahaufnahme der unterbrechungsfreien Stromversorgungsplatine.

konzept-bild der kabel und anschlüsse für die datenübertragung in das digitale world.3d-рендеринг. – компьютерный блок питания, фото и фото

Konzept-Bild der Kabel und Anschlüsse für die Datenübertragung…

abstract batterieversorgung digitales 3d-konzept – компьютерный блок питания, фото и фото

Abstract Batterieversorgung digitales 3D-Konzept

Energie und Kraft

frau hält ar-gerätepanel und analysesystem im serverraum. – компьютерный блок питания фото и изображения

Frau остановила AR-Gerätepanel und Analysesystem im Serverraum.

Frau, die AR-Gerätepanel hält und das System im Serverraum analysiert. Ein Virteller Bildschirm schwebt in der Luft.

legen sie los – блок питания для компьютера фото и изображения

Legen Sie los

Finger im Begriff, einen Netzschalter zu drücken. Hardware-Ausstattungskonzept. Komposit zwischen einem Bild und einem 3D-Hintergrund

symbole für die energieeinsparung auf der dünnen linie – bearbeitbarer strich – блок питания компьютера стоковые графики, -клипарты, -мультфильмы и -символы

Symbole für die Energieeinsparung auf der dünnen Linie –…

Eine Reihe von Energiesparsymbolen, die bearbeitbare Striche oder Umrisse mit der EPS-Vektordatei enthalten. Zu den Symbolen gehören ein Thermostat mit erhöhter Temperatur, ein Thermostat mit gesenkter Temperatur, eine leuchtende CFL-Glühbirne, ein Haus mit schattenspendenden Bäumen, eine Rolle der Isolierung, eine Smart-Home-Temperatur, die mit dem Smartphone gesenkt wird, ein Naturschützer, der Erdarme hält, eine energieeffiziente Klimaanlage, eine Senkung der Temperatur am Warmwasserbereiter, ein Ofenfilter, ein ausgeschalteter Lichtschalter, eine LED-Glühbirne, eine Familie, die sich der Energieeinsparung verschrieben hat,eck ausstecken, Geräte ausschalten, Lichter, dimmen Кабель, energieeffiziente Waschmaschine, Zeitduschen, Naturschützer mit erhobenem Arm, um Energie zu sparen, Heizen und Kühlen, oskulierender Ventilator, energieeffiziente Fenster und eine Person, die Geld bei der Stromrechnung spart.

современный настольный компьютер-аппаратное-компонентное оборудование на базе holz schreibtischtischhintergrund. Kreisförmig aus pc-teilen wie cpu-lüfter kühler материнская плата ram grafikkarte ssd und stromversorgung holz technologie konzept. – блок питания для компьютеров stock-fotos und bilder

moderne Desktop-Computer-Hardware-Komponenten auf Holz…

unterbrechungsfreie stromversorgung, zum schutz vor überspannungen stromausfall0003 компьютерный техник installiert системы компьютеров. монтаж для ПК – блок питания компьютера стоковые фото и изображения

Компьютерная техника installiert System des Computers. Montage von…

computer-netzteil – блок питания для компьютеров стоковые фото и изображения

Computer-Netzteil

Netzteil des PCs for Full-ATX-Tower-PC

ändern des leistungsmoduls im serverraum in der nahaufnahme. arbeiten mit geräten im rechenzentrums-rack. Austausch der Batterie in einer unterbrechungsfreien stromversorgung. – компьютерный блок питания фото и изображения

Ändern des Leistungsmoduls im Serverraum in der Nahaufnahme….

Laptop-netzadapter isoliert auf weißem hintergrund – блок питания компьютера stock-fotos und bilder поставка стоковых фотографий и изображений

Computer Stromversorgung Einheit, isoliert auf weißem Hintergrund

serverraum – блок питания для компьютеров стоковые фотографии и изображения

Serverraum

Großer Rechenzentrumsspeicher mit voll von Rack-Servern. Cloud-Serverraum 3D-рендеринга.

geschäftsfrau, их портативный компьютер auflädt – компьютерный блок питания фото и фото

Geschäftsfrau, их портативный компьютер

computer-netzteil isoliert auf weißem hintergrund. desktop-hardwareteil ausgeschnitten – блок питания для компьютеров фото и фотографии

Computer-Netzteil isoliert auf weißem Hintergrund. Desktop-Hardwar

Computer-Netzteil isoliert auf weißem Hintergrund. Desktop-Hardware-Teil ausgeschnitten.

Мобильное приложение energieeffizienz для Bildschirm, Eco House – компьютерный источник питания фото и фотографии Ökologie, Öko-Hauskonzept

nahaufnahme von hand Scrollen auf таблетки und überprüfen von sonnenkollektoren. – компьютерный источник питания фото и изображения

Навигация по ручной прокрутке на планшетах и ​​Überprüfen von…

Ручная прокрутка на планшете и ручная прокрутка.

cad-солнечная панель-матрица. – компьютерный блок питания с фото и изображением

CAD-Solarpanel-Array.

Nahaufnahme eines bärtigen jungen Mannes, der an einem Computerbildschirm arbeitet. Получите лучшее программное обеспечение САПР, которое поможет вам спроектировать массивы солнечных панелей в САПР с использованием современных технологий.

Стремверсоргунг. – компьютерный блок питания фото и изображение

Stromversorgung.

Reparatur der Stromversorgung. Der Computertechniker ремонт компьютера.

unterbrechungsfreie stromversorgung. резервное питание uss mit batterie isoliert auf dem tisch. USB для ПК. ausrüstung für computersystem im büro für sicherheit. Energychutzlösungen von zu hause bis zum rechenzentrum. – компьютерный блок питания фото и изображения

Unterbrechungsfreie Stromversorgung. Backup Power USS mit…

vektor schwarze symbole satz geschlossen – компьютерный блок питания stock-grafiken, -clipart, -cartoons und -symbole up – блок питания компьютера stock-fotos und bilder

Schaltkreis Nahaufnahme up

nahaufnahme einer frau, die einen Intelligenten energiezähler in der küche hält, der die energieeffizienz misst – блок питания компьютера stock-fotos und bilder

Nahaufnahme einer Frau, die einen Intelligenten Energiezähler in…

ein-/ausschalter, gliederung, isolierte vektor – компьютерный блок питания, графика, -клипарт, -мультфильмы и -символ

Ein-/Ausschalter, Gliederung, isolierte Vektor

elektriker-verbindungskabel and den switch – блок питания компьютера фото и фотографии

Elektriker-Verbindungskabel and den switch

Ingenieur prüft die Verkabelungsverbindung im elektrischen Raum.

серверных стоек в современном рецензируемом центре. rund um компьютерные стойки. – компьютерный блок питания фото и изображения

Стойки для серверов в современном исследовательском центре. Rund um Computer-Rac

Серверные стойки в современном исследовательском центре. Компьютерные стойки rundum mit fliegenden Nummern. Технологии 4K-CG-рендеринга.

Ingenieur mit Laptop-Computer für die wartung in thermische Energy – Computer Power Supply Stock-fotos und Bilder

Ingenieur mit Laptop-Computer für die Wartung in thermische… плоский значок vrctor. – блок питания компьютера сток-графика, -клипарт, -мультики и -символ

NETZTEIL FLAT ICON VRCTOR .

NETZTEIL FLACHES SYMBOL VRCTOR .

Электроинженерное приобретение и использование ноутбука для электроснабжения фото со стока – блок питания компьютера стоковые фото и изображения -cartoons und -symbole

Laden von Fortschrittsbalken, Laden oder Herunterladen und. ..

Нагрузка на Fortschrittsbalken, Нагрузка на Herunterladen und Hochladen von Websymbolen, Vektorrundendiagrammen. Kreislader und Geschwindigkeits-, Status- oder Ladeprozent-Fortschrittsbalken für Website oder Internetseite in Neonverlauf

Агентство инженерных исследований Führt Aerodynamische Tests mit einem modernen umweltfreundlichen elektro-sportwagen in einem windkanal durch. Ein Professionaleller wissenschaftler arbeitet einem Tablet-Computer und ändert die testoptionen. – компьютерный блок питания фото и изображения

Агентство инженерных исследований führt aerodynamische Tests mit einem…

Агентство инженерных исследований führt Aerodynamische Tests mit einem modernen umweltfreundlichen Elektrosportwagen im Windkanal durch. Professioneller Wissenschaftler arbeitet einem Tablet-Computer und ändert Testoptionen.

Carbon Natral, esg-konzepte. Grünes blatt in einer computerplatine. вахстум. umwelt-, geschäfts- und technologiewachstum zusammen. nachhaltige ressourcen – блок питания компьютера стоковые фотографии и изображения

Carbon Nautral, ESG-Konzepte. Grünes Blatt in einer…

Carbon Nautral, ESG-Konzepte. Грюнес Блатт в einer Computerplatine. Вахстум. Umwelt-, Geschäfts- und Technologiewachstum gemeinsam. Nachhaltige Ressourcen

ups – компьютерный блок питания стоковые фото и бильдербатареи-символ – компьютерный блок питания стоковые графики, -клипарт, -мультфильмы и -символ клипарт, -мультфильмы и -символ

Schalten Sie den Fernseher aus

Digitale fernbedienung stromversorgung für daten-center – компьютерный блок питания фото и изображения

Digitale Fernbedienung Stromversorgung für Daten-center

leistung linie symbole. editierbare schlaganfall. пиксель идеальный. – компьютерный блок питания с графикой, клипартом, мультфильмами и символами

Leistung Line Symbole. Editierbare Schlaganfall. Идеальный пиксель.

Büro Probleme – блок питания для компьютеров, фотографии и изображения

Büro Probleme

nahaufnahme der unterbrechungsfreien stromversorgungsplatine. – компьютерный блок питания с фотографиями и изображениями

Nahaufnahme der unterbrechungsfreien Stromversorgungsplatine.

Geschäftsfrau mit Laptop im Büro auf etage — блок питания для компьютеров, стоковые фотографии и изображения Bildschirm, Эко Хаус

abstrakte geschwindigkeit bewegung imтуннель – блок питания компьютера фото и фотографии

Abstrakte Geschwindigkeit Bewegung im тоннель

http://www1.istockphoto.com/file_thumbview_approve/17401820/2

weiße ноутбук – блок питания компьютера сток фотографии и изображения

Ноутбук Weiße

Flottenmanager mit digitalem Tablet Steht neben Elektro-Lkw – компьютерный блок питания stock-fotos und bilder

Flottenmanager mit digitalem Tablet steht neben Elektro-Lkw0003 cad-solarenergie – блок питания для компьютеров фото и изображения

CAD-Solarenergie

Nahaufnahme eines afroAmericanischen Mannes, der an einem Computerbildschirm arbeitet. Получите лучшее программное обеспечение САПР, которое поможет вам спроектировать массивы солнечных панелей в САПР с использованием современных технологий.

mädchen stromversorgung ändern und lernen, robotik – блок питания компьютера, фото и фотографии0003 eine frau macht homeoffice in einem kühlraum. – компьютерный блок питания фото и фото

Eine Frau macht Homeoffice in einem Kühlraum.

Eine Frau macht Домашний офис. Es ist kalt. Sie ist krank und traurig. Sie arbeitete hart.

elektrisches energie- und stromversorgungsquellenkonzept – akkumulatorbatterie im ladezustand in der mitte verschiedener grafischer elemente auf technologiehintergrund – блок питания компьютера стоковые фото и изображения

Elektrisches Energie- und Stromversorgungsquellenkonzept -…

Elektrisches Energie- und Stromversorgungskonzept – Akkumulatorbatterie im Ladezustand in der Mitte verschiedener grafischer Elemente auf Technologiehintergrund – 3D-Darstellung

viele katzen sitzen und beobachten die brennenden drähte aus der steckdose. – компьютерный блок питания, фото и фото

Viele Katzen sitzen und beobachten die brennenden Drähte aus der…

batterie-versorgungskonzept – компьютерный блок питания, фото и фото

Batterie-Versorgungskonzept

Abstract Batterieversorgung digitales Konzept

elektroingenieure verwenden Laptop Zur Inspection und prüfung des elektrischen systems im kontrollraum. – компьютерный блок питания фото и фото

Электроинженерия ноутбука для проверки и проверки…

Электротехника ноутбука для проверки и проверки электрических систем в контрольном пространстве. Elektriker und Techniker в Nachtschichten am Verteiler. Мультиэтнический Арбайтер.

nahaufnahme eines schwarzen ac/dc-netzteils oder ladegeräts für eine wiederaufladbare bart- und haarschneidemaschine und eine reinigungsbürste auf weißem hintergrund. макро. – компьютерный блок питания фото и изображения

Nahaufnahme eines schwarzen AC/DC-Netzteils oder Ladegeräts für. ..

gefrorener Teenage in der Nähe der Batterie im kalten haus lernt online – блок питания компьютера стоковые фотографии и изображения

Gefrorener Teenager in der Nähe der Batterie im kalten Haus.. . öko-energie – блок питания для компьютеров стоковые фотографии и изображения

Arbeiter, der Sonnenkollektoren mit Tablet im Solarpark überprüft.

Arbeiter, der Sonnenkollektoren mit Tablet im Solarpark überprüft. Эко-Энергия. Hochwertiges Foto

gebrochener kabelbaum im auto – блок питания компьютера стоковые фото и фотографии изображение

Ein Junge in einem blauen Hemd sitzt an einem Schreibtisch und…

Ein Junge im blauen Hemd sitzt an einem Schreibtisch und zeigt mit dem Finger auf die Glühbirne. Ein Schüler im Klassenzimmer mit einer handgezogenen Glühbirne über sich, das Konzept einer Idee. Zurück zur Schule, Idee, Konzept, Schüler. Hochwertiges Foto

reifes paar, das beim campingfrühstück seinen waketag hoch oben in den bergen plant – computer power stock-fotos und bilder

Reifes Paar, das beim Campingfrühstück seinen Wandertag hoch. ..

Спортивные товары auf ihrem Wohnmobilurlaub hoch oben in den Bergen, Wandertour mit Tablet planen, Selbstversorger mit Sonnenkollektoren

Heizung Ingenieur Arbeiter Hält Tablet-Computer und Einstellung von parametern der Heizungsanlage in Fabrik Kesselraum. – компьютерный блок питания фото и фото

Heizung Ingenieur Arbeiter hält Tablet-Computer und Einstellung…

из 100

фото источника питания | Скачать бесплатные картинки на Unsplash

Power Supply Pictures | Скачать Free Images на Unsplash
  • ФотоФотографии 9.8k
  • Стопка фотографийКоллекции 10k
  • Группа людейПользователи 9

Person

Электричество

Линия электропередачи

Технология

Электрическое устройство

Business

Energy

Build Разблокировать

Дом фотостроительствотехнологии

Джозеф Грев

процессорсвечениеHd обои компьютер

–––– –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Matthew Henry

energypowerelectricity

Markus Spiske

electricaldeutschlandnuremberg

Luke Hodde

Hd pc wallpapersgaergaming

Markus Winkler

Hd orange wallpaperslampplug

Unsplash logo

Unsplash+

In collaboration with Getty Images

Unsplash+

Unlock

Словакияэкосистемпортрет

American Public Power Association

public powerpower stationsubstation

Salam Habash

People images & picturesHd grey wallpapersconstruction crane

Waranont (Joe)

bangkokking power mahanakhon skyscraperthailand

Jerome

wiretowerurban

Markus Winkler

adapterplugBrown backgrounds

Логотип Unsplash

Unsplash+

В сотрудничестве с Getty Images

Unsplash+

Unlock

energy crisishardhat

Onur Binay

i̇stanbulhardwareelement

C Dustin

Hd blue wallpapersutility poleelectric transmission tower

Leohoho

cableelectric power linespower lines

Félix Girault

supplyoldVintage backgrounds

Onur Binay

Turkey изображения и изображенияпроцессор amdcpu fan

Unsplash logo

Unsplash+

В сотрудничестве с Getty Images

Unsplash+

Unlock

environmentsafetycolor image

Scott Webb

canadalondonwestern university

House imagesconstruction industrytechnology

electricaldeutschlandnuremberg

slovakiaecosystemportrait

People images & picturesHd grey wallpapersconstruction crane

adapterplugBrown backgrounds

energy crisishardhat

i̇stanbulhardwareelement

кабельлинии электропередачлинии электропередач

SupplyoldVintage backgrounds

Турция изображения и картинкиamd процессор вентилятор процессора

канадалондон западный университет

–––– –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

процессорсвечениеHd обои для компьютера

энергиясилаэлектричество

Hd обои для ПКgaergaming

Hd оранжевые обоиlampplug0003

Wiretowerurban

HD Blue Wallpapersutility Poleelectric Transmission Tower

Среда Изображение

Связанные с коллекциями

9038 8. Славление

.1038. Славление 9038 9038. Славление 9038 9038. Славление 9038 9038. Славление

.1038. 64 фото · Куратор Иона Элвуд-Смит

Изображения домовстроительствотехнологии

Оранжевые обои Hdсвеча

slovakiaecosystemportrait

People images & picturesHd grey wallpapersconstruction crane

i̇stanbulhardwareelement

supplyoldVintage backgrounds

Turkey images & picturesamd processorcpu fan

processorglowHd computer wallpapers

electricaldeutschlandnuremberg

wiretowerurban

Hd blue wallpapersutility poleelectric transmission tower

––– – –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
