Основное достоинство аккумуляторного шуруповерта — автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку. Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается.

Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи (как правило, в комплекте идет несколько аккумуляторов) в блок питания. Тем самым получится работать как от аккумуляторной батареи, так и от электросети.

Подготовительный этап

Прежде чем приступить к переделке, нужно сначала найти подходящий по величине сетевой блок питания для шуруповерта. Желательно, чтобы он мог умещаться в корпус батареи.

Кроме этого, из корпуса следует удалить все наполнение, и измерить его внутреннее пространство, поскольку габариты снаружи и изнутри могут отличаться.

После этого следует изучить маркировку или инструкцию на корпусе инструмента для выяснения напряжения питания. Затем придется самостоятельно высчитать ток потребления шуруповерта, ведь такой параметр изготовители нигде не указывают. Правда, для этого необходимо знать мощность.

Чтобы избежать вычислений, можно подобрать блок питания на глаз. При покупке обращайте внимание не только на ток зарядного устройства, но и на емкость батареи. К примеру, если емкость составляет 1,2 ампер-часа, а зарядка — 2,5, тогда вырабатываемый ток должен быть приблизительно между этими цифрами.

Вдобавок, перед тем как искать подходящий блок питания, необходимо сначала записать на бумаге следующее:

• Размеры;
• Минимальный ток;
• Требуемое напряжение питания.

Несколько советов по выбору

Сетевой блок питания для шуруповерта обязательно должен быть надежным, удобным, легким и малогабаритным. Еще при покупке такого инструмента надо обратить внимание на падающую нагрузочную характеристику. В случае перегрузки именно она поможет избежать повреждения инструмента. К тому же немаловажно обратить внимание на доступность деталей и простоту конструкции.

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках. При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

Далее, паяльником от вилки отделяются выводы и шнур. В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Имеется и другой метод модернизации устройства в сетевой прибор. Заключается он в изготовление переносного блока питания. К шуруповерту подключается гибкий кабель, на другой стороне которого имеется вилка.

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки. Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды. Важно, чтобы их параметры совпадали с устройством.

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер.

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Советы по эксплуатации шуруповерта

Домашние мастера, которые смогли переделать свой инструмент в сетевой, должны при его применении соблюдать несколько правил:

• После непрерывной работы в течение 20 минут, нужно давать отдохнуть устройству;
• Блок питания следует постоянно очищать от пыли;
• Нельзя использовать блок без заземления;
• Запрещается пользоваться переделанным инструментом на высоте больше двух метров;
• Не допускается подключение в сеть с применением огромного количества удлинителей.

Если не игнорировать все эти правила, то прибор сможет прослужить намного дольше. Разумеется, минусом станет потеря мобильности, но взамен удастся получить устройство, не нуждающееся в постоянной зарядке.

Оцените статью: Поделитесь с друзьями!

на 12, 14 или 18 вольт, схема, импульсный или трансформаторный

Автор Акум Эксперт На чтение 14 мин Просмотров 23.7к. Опубликовано 11.03.2020 Обновлено 11.05.2021

Автономный электроинструмент — это, конечно, очень удобно. Но, во-первых, аккумулятора обычно не хватает для проведения всех работ, во-вторых, при выходе батареи из строя приходится покупать новую, цена которой составляет 80 % от цены того же шуруповёрта. В этой статье мы изготовим сетевой блок питания для аккумуляторного шуруповёрта, который выручит в обоих случаях — ведь нередко на месте проведения работ есть розетка.

Общие сведения о питании и мощности шуруповёртов

Сначала рассмотрим электрическую составляющую аккумуляторного шуруповёрта. Инструмент представляет собой низковольтный двигатель постоянного тока с редуктором, который получает питание от аккумулятора. Обороты патрона регулируются при помощи планетарной системы редуктора и электронного ШИМ-узла, совмещённого с кнопкой включения. В зависимости от класса и мощности инструмента, он может питаться напряжением 12 В, 14 В или 18 В.

Один из вариантов электрической схемы шуруповёрта

В качестве батареи питания используется набор никель-кадмиевых или литиевых аккумуляторов. Последние дороже, но с лучшими характеристиками при небольших габаритах. Что касается потребляемого от батареи тока, он зависит от мощности применяемого двигателя и может достигать 7–10 А для простых бытовых моделей и 30–40 А — для профессиональных.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Ток, потребляемый шуруповёртом, конечно, непостоянный и зависит от нагрузки. В момент пуска и при затягивании шурупа он максимален, на холостом ходу и лёгком вворачивании может уменьшаться в разы.

Использование светодиодного драйвера

Для 12-вольтового инструмента такой драйвер — самый простой вариант, хотя и не самый дешёвый. Единственное условие — мощность драйвера должна быть на 10–15 % больше мощности инструмента. В противном случае блок питания выйдет в защиту уже при пуске инструмента, а если запустит его, то не позволит развить достаточную мощность для затягивания шурупа.

Если, к примеру, 12-вольтовый шуруповёрт потребляет ток в 10 А, то мощность блока питания должна быть хотя бы 130 Вт. Для 30-амперного инструмента понадобится уже 400-ваттный блок питания. Найти такой прибор, конечно, не проблема, но стоимость его может превышать стоимость самого шуруповёрта.

Драйвер для светодиодной ленты самый простой, но не самый дешёвый

Как переделать шуруповёрт под такой блок питания? Если штатная батарея выходит из строя, то мы её просто разбираем, вынимаем аккумуляторы, а к клеммам подачи напряжения на инструмент припаиваем провода, подключенные к выходным зажимам драйвера, обязательно соблюдая полярность. Сам драйвер подключаем к сети через входные клеммы — и переделка окончена. Вставляем «батарею» в шуруповёрт — и пользуемся.

Если аккумулятор исправен, то его, конечно, разрушать не надо. Просто разбираем шуруповёрт и подпаиваем колодку питания к питающим клеммам самого инструмента. Колодку, естественно, выводим наружу, провод питания оснащаем ответной частью разъёма. Соединили разъём — работаем от сети. Отключили БП, установили батарею — и у нас автономный инструмент.

Разъём поможет удобно хранить и транспортировать шуруповёрт с сетевым питанием и оперативно отключить БП для штатного режима работы от АКБ

Важно! 10 А — приличный ток, поэтому сечение проводов должно быть достаточно большим, а их длина как можно меньше (в разумных пределах). В противном случае на питающих проводах будет большое падение напряжения, и шуруповёрт не разовьёт нужную мощность.

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Электронный трансформатор для питания 12-вольтовых галогенных ламп

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

Электрическая схема электронного трансформатора

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Схема доработанного электронного трансформатора

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Выбирая электронный трансформатор без защиты от перегрузки, необходимо обеспечить запас его мощности в 30–40 %. В противном случае блок либо не будет «тянуть» инструмент, либо (что более вероятно) просто сгорит.

Другие варианты импульсных блоков питания

Какие ещё есть варианты питания 12-вольтового шуруповёрта? Первое, что приходит на ум, — . Прелесть решения заключается в том, что, в отличие от предложенных драйверов и электронных трансформаторов, подобные блоки питания могут быть и на 15, и на 19 В. То есть подобрав соответствующий БП, можно питать им инструмент на 14 и 18 В.

К сожалению, такой вариант работать не будет, поскольку блоки питания от ноутбука не смогут обеспечить необходимым током даже самый простой и маломощный шуруповёрт. Максимум, что можно от них получить, — 4–5 А. Десятиамперных БП этого типа просто не существует.

Этот достаточно мощный БП для 19-вольтового ноутбука выдаст ток не более 4,75 А

Использование универсальных БП

Какие у нас ещё есть варианты? Можно использовать для питания шуруповёрта так называемые универсальные блоки питания. На фото, приведённом ниже, БП выдает сразу несколько напряжений и подходит для питания как 12-вольтового, так и 18-вольтового инструмента мощностью до 120 Ватт.



Мощный универсальный импульсный блок питания

Но тут опять всё упирается в цену. Стоимость такого БП окажется выше цены на сам инструмент, а вдобавок мы получаем за эти деньги кучу переходников, которые будут валяться без дела.

Самодельный блок питания для шуруповёрта

Если мы имеем знания по электронике, то сможем собрать импульсный блок питания для шуруповёрта своими руками — соответствующих схем много. В качестве примера рассмотрим относительно простую конструкцию.

Схема самодельного импульсного блока питания для шуруповёрта

Как она работает? Сетевое напряжение выпрямляется диодным мостом, собранным на диодах VD1–VD4, сглаживается конденсатором С1 и поступает на мощный двухтактный автогенератор, собранный на полевых транзисторах VT2, VT3 и трансформаторе Т1, обеспечивающим вместе с обмоткой 2 трансформатора Т2 автогенератору положительную обратную связь.

Цепь, собранная на транзисторе VT1, обеспечивает начальный запуск генератора и после этого в процессе не участвует — её блокирует диод VD8. Нагрузкой автогенератора служит понижающий трансформатор Т2. Пониженное напряжение с его обмотки 3 выпрямляется мостом VD7, сглаживается конденсатором С5 и подаётся на инструмент. Ёмкость конденсатора выбрана достаточно большая для обеспечения высокого пускового тока шуруповёрта.

Т1 намотан на ферритовом кольце типоразмера 12х8х3. Все обмотки одинаковы и имеют по 20 витков провода ПЭВ 0.33. Т2 намотан на кольце 40х25х11. Обмотка 1 имеет 100 витков провода ПЭВ 0. 54. Обмотка 2 — 9 витков провода ПЭВ 0.33, обмотка 3 — 13 витков провода ПЭВ 0.96. Феррит бывает марки 1000НМ, 2000НМ или 3000НМ. Диодный мост VD4 можно собрать на четырёх быстродействующих диодах, выдерживающих ток 10 А. Транзисторы VT2 и VT3 необходимо установить на радиаторы.

Полезно! Предлагаемый блок питания рассчитан на выходное напряжение 18 В. Если необходимо получить другое напряжение, достаточно изменить количество витков обмотки 3 трансформатора Т2.

Использование БП от компьютера

Ну и закончим разговор об импульсных блоках питания для работы с шуруповёртом 12 В. Да, он будет великоват, но зато купить такой блок, конечно, БУ можно недорого, а переделка очень проста. Правда, питать он сможет только 12-вольтовый инструмент. При желании, конечно, можно переделать БП компьютера и на 18 В, но переделка достаточно сложна и потребует глубоких знаний в электронике. Перед покупкой БП смотрим, выдаст ли он необходимый нам ток по шине 12 В. (Все выдаваемые им токи указаны прямо на корпусе).

Этот БП в состоянии выдать 11 А по 12-вольтовой шине, 1 и 13 А — по шине 2

Как видим на фото, выдаст и даже с запасом — если соединить шины параллельно, можно получить ток в 24 А. Можно было бы взять устройство и слабее, но что есть, то есть. Вскрываем прибор, вынимаем плату и выпаиваем все , оставив лишь зелёный (включение БП), два чёрных, два жёлтых (шина 1+12 В) и красный (+5 В).

Такой пучок проводов нам просто не нужен, лишние выпаиваем

Полезно! Если мы хотим увеличить мощность, соединив 12-вольтовые шины параллельно, то оставляем и два жёлто-чёрных провода — шина 2 + 12 В.

Блок питания с выпаянными лишними проводами

Соединяем чёрный с чёрным, жёлтый с жёлтым. По два мы оставили для увеличения общего их сечения и меньшего падения напряжения. Теперь зелёный впаиваем на место любого из выпаянных чёрных. Этим мы дадим команду на безусловное включение блока питания при подаче на него сетевого напряжения.

Остался красный. Зачем он нужен? Дело в том, что некоторые БП контролируют наличие нагрузки на шине +5 В. Без нагрузки они просто сразу выходят в защиту. Итак, подключаем наш доработанный источник к сети и измеряем напряжение между чёрными и жёлтыми проводами. Есть 12 В?

Подключаем к этим же проводам автомобильную лампочку. Напряжение пропало? Блоку питания нужна базовая нагрузка. Между чёрными и красным проводами подключаем небольшую нагрузку — ту же 12-вольтовую лампочку от автомобильных габаритов. Если БП не отключается, то нагрузка не нужна, и красный провод можно выпаять. Осталось собрать БП, а к чёрным и жёлтым проводам припаять колодку — к ней будет подключаться инструмент. Чёрный провод будет минусом, жёлтый — плюсом питания.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Разъём для подключения инструмента необходимо использовать с ключом, исключающим неправильное подключение и переполюсовку. В противном случае мы просто выведем шуруповёрт из строя, подав на электронный регулятор скорости вращения напряжение обратной полярности.

В этой конструкции для подключения шуруповёрта используется встроенное в БП гнездо, служившее ранее для питания монитора

Вот и всё, подключаем шуруповёрт к БП, включаем шнур питания источника в сеть, щёлкаем выключателем (если он есть) и работаем.

Если такого выключателя нет, то блок питания запустится сразу после подключения к розетке

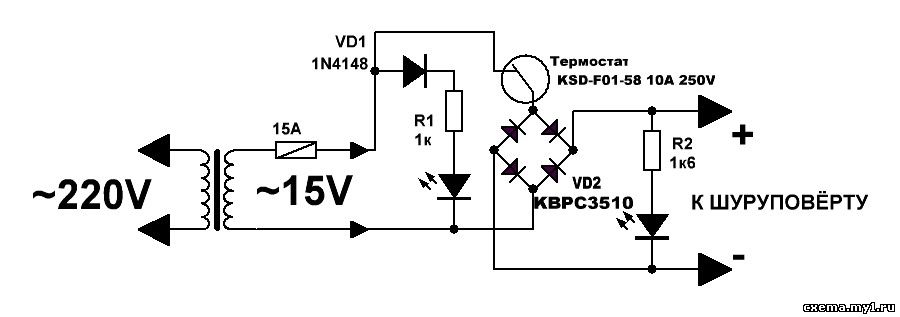

Схема трансформаторного блока питания шуруповёрта

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.

Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента. Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.

Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–2, 4–5	110	3,9/2,3
2–3, 5–6	7	3,9/2,3
7–8	355	0,285
16–17	355	0,285
9–10	200	0,25
18–19	200	0,25
11–12	25	0,285
20–21	25	0,285
13–14 (15)	5 (6,3)	10
22–23 (24)	5 (6,3)	10

Назначение выводов обмоток унифицированного трансформатора ТАН-138-127/220-50

Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50). Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–1а, 4–4а	3,2	1,66/0,95
1–1б, 4–4б	6,3	1,66/0,95
1–2, 4–5	110	1,66/0.95
1–3, 4–6	127	1,66/0,95
4–8	6,3	6,1
9–10	6,3	8
11–12 (13)	5 (6,3)	8
14–15 (16)	5 (6,3)	8

Назначение выводов обмоток унифицированного трансформатора ТН-61-127/220-50

Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт. Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.

Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.

При желании в магазине можно найти и готовый трансформатор на нужные напряжение и ток

Какие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.

Схема трансформаторного блока питания для шуруповёрта

Сетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5. Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.

Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.

Важно! Соединяя блок питания и шуруповёрт, следует строго соблюдать полярность. В противном случае конденсаторы С3–С4 просто взорвутся, а электронный регулятор оборотов инструмента выйдет из строя. Здесь удобно использовать разъёмы с ключами, не допускающими неправильное соединение вилки с розеткой.

Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.
