Предохранители Citroen C4 и реле с описанием и схемами блоков

Первое поколение Citroen C4 производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году в различных версия: хэтчбек, пикассо и т.д. После обновления, 2 поколение выпускалось в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время. Мы рассмотрим предохранители ситроен с4 с подробным описанием всех блоков и их расположением.

В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.

Содержание

• 1 Блоки с предохранителями под капотом
  • 1.1 Основной блок с предохранителями
    • 1.1.1 Вариант 1
    • 1.1.2 Вариант 2
    • 1.1.3 Вариант 3
    • 1.1.4 Макси предохранители
  • 1.2 Предохранители на аккумуляторной батарее
    • 1.2.1 Вариант 1
    • 1.2.2 Вариант 2
• 2 Предохранители в салоне ситроен с4
  • 2.1 Вариант 1
  • 2.2 Вариант 2
  • 2.3 Блок с реле и предохранителями – BFh4
• 3 Дополнительная информация

Блоки с предохранителями под капотом

Основной блок с предохранителями

Находится рядом с аккумуляторной батарей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Вариант 1



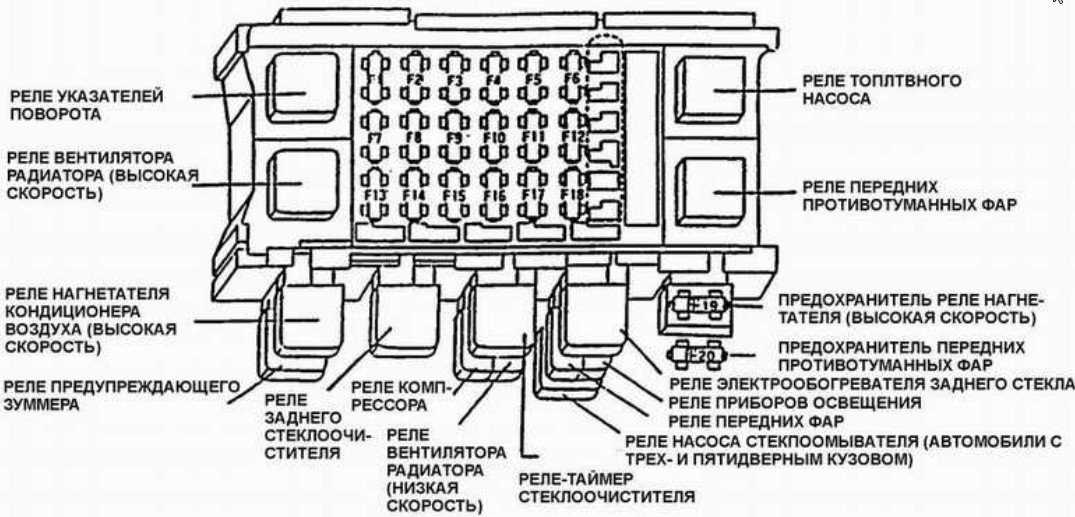

Общая схема

Описание

• F1 15A Компьютер управления двигателем – блок защиты и распределения электропитания
• F2 5A Электрический блок управления группой электровентилятора
• F3 5A Компьютер управления двигателем
• F5 15A Компьютер управления двигателем
• F6 20A Компьютер управления двигателем – топливный насос с датчиком уровня топлива
• F7 10A Компьютер управления двигателем
• F8 10A Компьютер управления двигателем
• F10 5A Защитный контактор системы круиз-контроля – компьютер автоматической коробки передач
• F11 15A Левая фара – правая фара – ионизатор
• F14 25A Компрессор кондиционера
• F15 5A Механизм электронасоса усилителя рулевого колеса
• F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием – плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
• F19 30A Малая / большая скорость работы очистителя ветрового стекла
• F20 15A Насос омывателя ветрового стекла
• F21 20A Насос омывателя фар
• F22 15A Звуковой сигнал
• F23 15A Правая фара
• F24 15A Левая фара
• F26 10A Компрессор кондиционера
• F29 30A Стартер

Отдельно (с нижней стороны блока) располагаются следующие предохранители:

F10 5A Группа управления автоматической коробкой передач
F11 5A Реле shift-lock
F12 15A Компьютер автоматической коробки передач

Вариант 2

Схема

Обозначение

1.  20 А Управление работой двигателя, электровентилятор системы охлаждения двигателя
2. 15 A Звуковой сигнал
3. 10 А Омыватели ветрового и заднего стекол
4. 20 А Омыватель фар
5. 15 А Топливный насос
6. 10 А АКП, ксеноновые лампы, управляемые фары, электромагнитный клапан прокачка адсорбера
7. 10 А Калькуляторы ABS/ESP, усилитель рулевого управления
8. 25 А Стартер
9. 10 А Блок дополнительного подогрева (дизельный двигатель), датчик уровня охлаждающей жидкости
10. 30 А Электромагнитный клапан двигателя, датчик наличия воды в топливе, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан прокачки адсорбера (автомобили с двигателями 1. 4i 16V и 1.6i 16V)
11. 40 А Нагнетающий вентилятор, кондиционер
12. 30 А Передний стеклоочиститель
13. 40 А Блок BSI
14. Не используется
15. 10 А Правая фара дальнего света
16. 10 А Левая фара дальнего света
17. 15 А Левая фара ближнего света
18. 15 А Правая фара ближнего света
19. 15 А Калькулятор двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
20. 10 А Электромагнитные клапаны двигателя
21. 5 А Реле элекровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

Вариант 3

Схема

Расшифровка

1. (20A) (Блок управления двигателем – Группа вентилятора двигателя).
2. (15A)(Звуковой сигнал).
3. (10A)(Передние и задние стеклоомыватели).
4. (20A(Смыватель фар).
5. (15A)(Топливный насос).
6. (10A)(АКП – Ксенон – Регулирующиеся фары – Электроклапан прочистки абсорбера (двигатель 2.0).
7. (10A)(Блоки управления ABS/ESP – Усилитель руля).
8. (20A)(Стартер).
9. (10A)(Блок управления дополнительного обогрева (дизель) – Контактор уровня охлаждающей жидкости).
10. (30A)(Электромагнитный клапан двигателя – Датчик наличия воды в дизтопливе – Блок управления двигателем – Инжекторы – Катушка зажигания – Датчик кислорода – Электроклапан прочистки абсорбера(двигатели 1.4 и 1.6).
11. (40A)(Воздушный вентилятор – Кондиционер).
12. (30A)(Передний стеклоочиститель).
13. (40A)(Интеллектуальный коммутационный блок).
14. (30А)(Воздушный компрессор(на двигателе 2.0).

Макси предохранители

Эти предохранители выполнены в виде плавких вставок, и находятся в нижней части блока.

MF1 30 А / 50 А Электровентилятор системы охлаждения двигателя
MF2 30 A Питание насоса ABS/ESP
MF3 50 А Калькулятор ABS/ESP
MF4 80 А Блок BSI
MF5 80 А Блок BSI
MF6 10 А Блок предохранителей в салоне
MF7 20 А Диагностический разъем/ Насос для подачи добавки в дизельное топливо
MF8 Не используется

Предохранители на аккумуляторной батарее

Фото – пример исполнения

Вариант 1

Схема

Описание

1	—
2	—
3	(5A) Датчик состояния аккумуляторной батареи
4	(5A) Электронный блок управления КПП
5	(5A/15A) Диагностический разъем (DLC)
6	(15A) Электронный блок управления КПП
7	(5A) ABS Блок управления ESP
8	(20A) Задняя розетка 12В
FL9	(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL10	(80A) Усилитель рулевого управления
FL11	(30A) Электронный блок управления КПП
FL12	(60A) Электродвигатель вентилятора системы охлаждения
FL13	(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL14	(70A) Свечи накаливания
FL15	(100A) Блок реле защиты реле 3
FL16	—

Вариант 2

Схема блока

Назначение

• F1 Не используется
• F2 30 A Коробка передач (механическая с электронным управлением или АКП)
• F3 Не используется
• F4 Не используется
• F5 80 А Электронасос усилителя рулевого управления
• F6 70 А Блок подогрева (дизельный двигатель)
• F7 100 А Блок защиты и коммутации
• F8 Не используется
• F9 30 А Узел электронасоса механической коробки передач с электронным управлением
• F10 30 А Электродвигатель системы Valvetronic

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой.  Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель.

Вариант 1

Схема блока

Обозначение предохранителей

F2 7.5A Диагностический разъём.
F3 3A Противоугонное устройство или кнопка системы “START/STOP.
F4 5A Ридер дистанционного ключа-пульта.
F5 3A Дистанционный ключ-пульт.
F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы.
F7 15A Электронный блок системы помощи при пуске “свободные руки”.
F8 3A Сирена охранной сигнализации, процессор охранной сигнализации.
F9 3A Блок переключателей на рулевом колесе.
F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа.
F12 15A Двойной контактор педали тормоза .
F13 10A Прикуриватель передний.
F14 10A Прикуриватель задний.
F16 3A Индивидуальные светильники, подсветка перчаточного ящика.
F17 3A Подсветка противосолнечного козырька, индивидуальные светильники.
F19 5A Панель приборов.
F20 5A Селектор передач механической коробки передач с электронным управлением.
F21 10A Управление автомагнитолой и климатической установкой.
F22 5A Дисплеи, парктроник.
F23 5A Модуль предохранителей в моторном отсеке.
F24 3A Датчик дождя и освещенности.
F25 15A Блок подушек безопасности и пиротехнических натяжителей.
F26 15A
F27 3A Двойной контактор педали тормоза.
F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование).
F29 3A Подрулевой переключатель.
F30 20A Очиститель заднего стекла.
F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков.
F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель.
F33 3A Блок запоминания положения сиденья водителя.
F34 5A Реле усилителя рулевого управления.
F35 3A
F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием
F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием.
F39 30A

За прикуриватель отвечают предохранители – 13 и 14.

Вариант 2

Схема

Расшифровка

• F1(15A) Cтеклоочиститель задний.
• F2(30A) Центральный замок- Суперблокировка.
• F3(5A) Подушки безопасности и преднатяжители.
• F4(10A) Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP,  круиз – контроль и ограничитель скорости.
• F5(30A) Передние стеклоподъёмники –  Обогрев и электропривод зеркал заднего вида.
• F6(30A) Задние стеклоподъёмники.
• F7(5A) Внутреннее освещение.
• F8(20A) Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола.
• F9(30A) Прикуриватель  – Задняя розетка 12V.
• F10(15A) Датчики давления в шинах – BVA – Контактор STOP.
• F11(15A)Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр.
• F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки.
• F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем.
• F14(15А) Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth.
• F15(30A) Центральный замок – Суперблокировка.
• F16(SHUNT)( – ).
• F17(40A) Обогрев заднего стекла.
• F29(20A) Обогрев сидений.
• F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
• F36 (20A) Усилитель hi-fi.
• F37 (10A) Кондиционер.
• F38 (30A) Электропривод сиденья водителя.
• F39 (5A) Заправочный лючок.
• F40 (30A) Электропривод сиденья пассажира, панорамная крыша.

За прикуриватель отвечают предохранители номер 8 и 9.

Блок с реле и предохранителями – BFh4

Расположен немногим ниже основного.

Элементы блока

F3	15А блок предохранителей в салоне 5 для версии такси
F4	15А розетка на 12 В для мультимедийного оборудования
F5	30А электродвигатели задних стекло подъемников
F6	30А электродвигатели передних стекло подъемников
F7	2А сиденья с подогревом
F8	20А вентилятор кондиционера
F9	30А крышка багажника с электроприводом
F10	40А катушка левого ремня безопасности
F11	5А коммутационный блок прицепа
F12	30А электропривод сиденья водителя и массажное устройство
F13	40А катушка правого ремня безопасности
F14	30А установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений
F15	25А электропривод шторки люка в крыше
F16	5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя
F17	10А блок освещения и памяти положения наружных зеркал заднего вида
F18	25А аудиоусилитель
F19	не используется
F20	7,5А крышка багажника с электроприводом
F21	3А блок доступа и пуска “Свободные руки”
F2	7,5А зеркала с электро подогревом
F22	20А разъем 230 В
F23	не используется
R1	разъем 230 В
R2	разъем 12 В
R3	не используется
F1	40А обогрев заднего стекла

Отдельные элементы реле и предохранителей могут устанавливаться вне данных блоков, и находятся рядом с устройством их защиты (например реле вентиляторов охлаждения и т. д.)

Дополнительная информация

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Модели С4 Пикассо и Гранд Пикассо обладают более широкой комплектацией и для них мы подготовили отдельную статью – тут. Можете с ней ознакомится, если не нашли ответ на свой вопрос.

А если знаете как сделать статью лучше – пишите в комментарии.

Контроллер реле — ПРАВАЯ СТЕНКА

Версия 1. 0.8 — март 2023 г. Relay Controller — это приложение, которое позволяет вам управлять релейной платой USB HID (переключатели x1, x2, x4 и x8), которая подключена к USB-порту на вашем ПК с Windows, ноутбук или планшет. Щелкните здесь , чтобы узнать о типичном поставщике совместимых релейных плат USB HID. ​Это позволит вам включать и выключать питание подключенного оборудования (например, освещения, вентиляторов, двигателей и т. д.) по расписанию. ВАЖНО: Приложение Relay Controller поддерживает только релейные платы, совместимые с USB HID . При подключении эти платы автоматически распознаются Windows как USB-устройство и не требуют установки каких-либо драйверов.

Приложение может изменять состояние включения/выключения каждого из переключателей реле при соблюдении следующих комбинаций условий (триггеров):

• немедленно ИЛИ. ..

• определенное время суток
• определенные дни недели, отдельные дни или все дни
• определенные даты года.

Вы также можете:

• добавить последовательность команд для каждого переключения, которая будет выполняться во время каждого триггерного события, чтобы обеспечить комбинации последовательностей включения, выключения, задержки и повторения команд.
• назначьте клавишу клавиатуры для каждого переключателя, чтобы вы могли включать и выключать переключатели в любое время, нажимая клавиши на клавиатуре.
• запустить приложение из пакетного файла или путем запуска процесса из других приложений


Видеодемонстрация приложения Relay Controller

Нажмите эту кнопку, чтобы загрузить последнюю версию приложения Relay Controller:

Скачать

Обратите внимание, что приложение будет работать в ознакомительном режиме, пока вы не купите код продукта. В ознакомительном режиме приложение полностью функционально, что позволяет вам протестировать его, но окно сообщения будет появляться в произвольное время. Это приостановит работу приложения, пока вы не нажмете на окно сообщения, чтобы удалить его.

Нажмите эту кнопку, чтобы купить код продукта, который вы можете ввести в приложение Relay Controller, чтобы удалить режим оценки:

КУПИТЬ КОД ПРОДУКТА Цена: $29

Обратите внимание, что после записи обучающего видео (выше) приложение Relay Controller было усовершенствовано и теперь имеет дополнительные функции, которые не показаны в видео. В примечаниях к выпуску ниже представлен список новых функций, и вы можете найти информацию о том, как использовать все функции, в Руководстве пользователя в формате PDF, доступном с помощью кнопки «Справка» в самом приложении.

Контроллер реле — ​Примечания к выпуску

1. 0.8 — 19/3/23
• Исправление: разрешить запуск файлов расписания «Один триггер» из командной строки
900 /2/23
• Добавить Switch Panels Функция
• Опрос для подключения к плате реле в фоновой резьбе
1.0.6 – 17/10/22
. Вкл/Выкл  и Toggle Опция на функцию « Keys Keys »
• Добавить Display ‘ Switch ‘ Дисплей
V1.0.5 – 2/8/229
• Добавить Watchdog . функция Keyboard hook
v1.0.4 – 22/7/22
• Исправление: предотвращение сбоя приложения, если плата не подключена и приложение пытается выполнить команду переключения
v1.0.4 90 .0.3 – 07.05.22
• Добавлена ​​поддержка дополнительных релейных плат USB HID
v1. 0.2 — 14/4/22
• Добавлена ​​функция запуска файла расписания одного триггера в качестве параметра командной строки. Это приведет к тому, что контроллер ретрансляции загрузит и запустит расписание, а затем закроется сразу после завершения расписания. Это полезно, когда вы хотите управлять переключателями реле из командной строки Windows или из других приложений.
v1.0.1 – 29/11/21
• Добавлено « Клачи с коммутатором »

V1.0.0 – 26/03/21

• Первый релиз
• .

  Принимаем:

Вы будете покупать программное обеспечение приложения у наших партнеров по хостингу 2checkout , которые предоставляют надежную, безопасную и надежную платформу электронной коммерции для продажи программных продуктов в Интернете. Ваши личные данные и платежные данные на 100% безопасны, так как 2checkout соответствует всем последним стандартам онлайн-безопасности.

Блок реле CAN – модуль шины CAN с беспотенциальными релейными выходами

• Продукты
• Контроллеры и контроллеры CAN
• Подключенные контроллеры CAN
• Блок реле CAN
• Угловой
• Блок реле CAN
• Передний
• Задний
• Затыкать
• Сторона
• Угловой

Скачать продукт в формате pdf

1. ​047.3xx.xxE ( выберите вариант заказа )(1​0473xxxxE)

Блок реле CAN является подходящим продуктом, если вы хотите определить беспотенциальные коммутационные выходные сигналы, которые должны быть подключены. Вы можете установить потенциал сигнала самостоятельно и индивидуально для вашего приложения. 12 беспотенциальных реле можно активировать с помощью сообщений CAN. Модуль может быть интегрирован в вашу сеть как отдельный ПЛК или как простой модуль ввода/вывода.

Коробка очень компактна и, следовательно, занимает мало места, но при этом очень универсальна, поскольку реле и функции управления интегрированы в одно устройство. Это снижает затраты на проводку в вашем приложении.

• Общие данные
• Технические данные
• Варианты заказа
• Аксессуары
• Загрузки
• Часто задаваемые вопросы

Имя	Ценить
Размеры	89 × 95 × 35 мм
Материал корпуса	Пластик
Тип разъема	3x 18-позиционные Molex Mini Fit Junior
Входы/выходы (всего)	25
Рабочее напряжение	9-30 В
Класс защиты	IP53

Имя	Ценить
Количество контактов	54
Входы/выходы (всего)	25
Входы (всего)	13
Входы (аналоговые)	13
Выходы (всего)	12
Релейные выходы	12
Семейство процессоров	Фрискейл HCS08
Процессор	8 бит
CAN-интерфейсы	1
Диапазон температур	от -40 до 85 °С
Класс защиты	IP53
Рабочее напряжение	9-30 В
Потребление тока ( ≤ )	1 А
Внешняя защита от перегрузки по току	1 А
Ток покоя (24В)	500 мкА
Ток покоя (12В)	210 мкА
Система программирования	Студия разработчиков MRS
Ток на реле	4 Постоянная нагрузка

Имя	Модель	№ заказа.
Блок реле CAN HS	Высокоскоростной	1.047.300.00Э
Блок реле CAN LS	Низкая скорость	1.047.310.00Э
Блок реле CAN HS	Высокоскоростной, CANopen (CiA401)	1. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
