Как подключить бойлер: пошаговая инструкция

Отсутствие горячей воды в доме – большой минус, который любым способом нужно устранять. Если централизованный водопровод с горячей водой недоступен, всегда есть альтернативный способ – установить водонагреватель.

Что нужно знать для того, чтобы установить бойлер правильно?

Если речь зашла об установке, скорее всего, вы уже выбрали и даже купили подходящий водонагреватель.

БОЙЛЕР – СПАСЕНИЕ ДЛЯ ДОМА, НЕ ПОДКЛЮЧЁННОГО К ГОРЯЧЕМУ ВОДОСНАБЖЕНИЮ

Иногда габариты водонагревателя загоняют хозяев дома в довольно узкие рамки – ведь нужно установить его так, чтобы он не мешал открытию дверей, использованию ванны, раковины, унитаза, не создавал помех при передвижении в помещении и т. д. Потому ещё на этапе выбора бойлера нужно мысленно примерять его к тому помещению, где планируется установка.

ИНОГДА УДОБНЕЕ УСТАНОВИТЬ ДВА НЕБОЛЬШИХ БОЙЛЕРА – ДЛЯ ВАННОЙ И ДЛЯ КУХНИ – ВМЕСТО ОДНОГО БОЛЬШОГО И ТРЕБУЮЩЕГО МНОГО МЕСТА

А сейчас, когда вы уже непосредственно перешли к этапу монтажа, нужно наметить места крепления агрегата к стене.

Что потребуется для установки бойлера?

• Шланги достаточной длины для горячей и холодной воды
• Разветвители
• Вентили
• Сам водонагреватель
• Перфоратор или ударная дрель
• Шуруповёрт, пассатижи
• Шурупы, дюбели
• Трёхжильный провод (если в месте установки бойлера отсутствует розетка)
• Гаечные ключи
• ФУМ-лента
• Строительный уровень

ПОДГОТОВЬТЕ ВСЕ НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ СРАЗУ, ЧТОБЫ НЕ ИСКАТЬ ИХ В ПРОЦЕССЕ МОНТАЖА

Правильное крепление бойлера – важнее всего!

Повесить бойлер на стену не так-то просто. Вернее, повесить-то его можно, но вот организовать всё так, чтобы в кульминационный момент он не упал на пол, погребя под собой сантехнику, мебель или жильцов, нужно уметь.

К примеру, 50-литровый бойлер, заполненный водой, будет весить около 70 кг, а это немалый вес, на который порой не рассчитаны хлипкие стены.

Упавший бойлер – это поломанная мебель, повреждённая система подачи воды, опасность удара электрическим током и, ко всему прочему, достаточно серьёзная финансовая проблема.

ПАДАЯ, ТЯЖЁЛЫЙ БОЙЛЕР МОЖЕТ НЕ ТОЛЬКО ПОВРЕДИТЬ ВЕЩИ, НО И НАНЕСТИ ТРАВМЫ ЧЕЛОВЕКУ

Как же этого избежать?

• Изучить характеристики материала, из которого сделана стена: она должна выдерживать крепления, соответствующие вашему водонагревателю. Если стена сделана из гипсокартона, крепить на неё агрегат без специальной металлоконструкции нельзя;
• Дюбеля или анкера, на которые предполагается крепление, должны выдерживать двукратную нагрузку заполненного бойлера. К примеру, если ваш бойлер рассчитан на 100 литров, крепления должны выдерживать нагрузку на излом и изгиб, равное 200 кг;
• Если ваш производитель не снабдил бойлер креплениями, соответствующими его весу, придётся выбрать самим, и здесь лучше перебдеть, чем недобдеть – ещё ни один хозяин не пожалел о том, что купил слишком крепкие дюбеля, более прочные, чем те, что требовались по техническим характеристикам изделия. А вот ситуации наоборот нередки;
• Не располагайте бойлер далеко от точки водозабора, это усложнит проведение коммуникаций. Обычно он устанавливается в санузле – в квартирах и домах, где кухня, ванная и туалет находятся в одной стороне. Однако если санузел и кухня разнесены, лучше всего будет приобрести два бойлера, для каждого из помещений;
• Подвешивать бойлер нужно так, чтобы иметь доступ ко всем органам управления им;
• Желательно, чтобы расстояние от потолка до устройства было не менее 10 см, а от пола – не менее 50 см.

СТАНДАРТНЫЕ КРЕПЛЕНИЯ-КРЮКИ ДЛЯ БОЙЛЕРА

Монтаж бойлера на стену

Поэтапная инструкция монтажа бойлера выглядит так:

1. Перед подготовкой крюков для бойлера проверьте соответствие расстояния между его петлями расстоянию между отмеченными на стене точками;
2. Отбейте вертикальные и горизонтальные линии на стене, используя линейку и строительный уровень;
3. Высверлите отверстия в отмеченных точках и вставьте в них дюбели или анкеры;
4. Расстояние от крюка до стены должно составлять около 5-7 см;
5. Подвесьте бойлер на крепления

Иногда бойлер комплектуется специальным кронштейном, устанавливаемым на стену, который соединяется с соответствующими креплениями на самом бойлере, в таком случае вы можете воспользоваться анкерами или дюбелями болтового типа.

БОЙЛЕР СО СПЕЦИАЛЬНЫМ КРЕПЛЕНИЕМ С ПОМОЩЬЮ КРОНШТЕЙНА И «ОТВЕТНОЙ» ПЛАНКИ НА КОРПУСЕ

Врезка бойлера в водопроводную систему

Как выглядят работы по врезке бойлера в водопроводную систему и для чего это нужно?

Для подачи холодной воды в нагреватель к нему нужно будет подвести трубу от систему ХВС, для этого придётся врезать отводной переходник.

Если в вашем доме есть централизованная система ГВС, но вы устанавливаете бойлер в связи с частыми перебоями, вам не нужно будет организовывать автономную линию для горячей воды. Достаточно будет сделать врезку в трубу с горячей водой, установив перед ней (между стояком и тройником к бойлеру) отсечной вентиль, которым вы будете регулировать источник поступления воды в трубы. Во время перебоев с горячей водой вентиль должен быть полностью закрыт, а горячая вода будет поступать к точке водозабора от нагревателя.

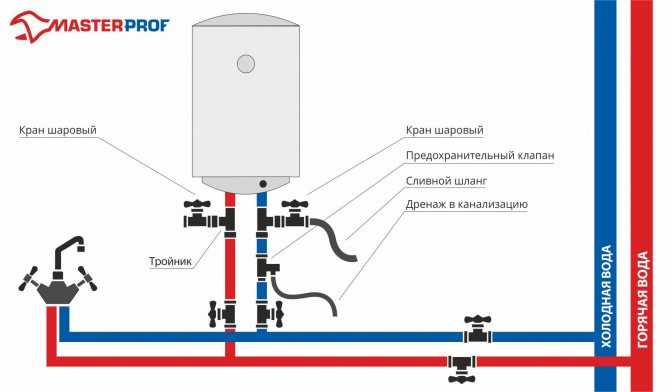

СХЕМА ВРЕЗКИ БОЙЛЕРА В ВОДОПРОВОДНУЮ СИСТЕМУ

Между стояком с холодной водой и тройником к бойлеру тоже нужно будет установить отсечной вентиль – это позволит при необходимости сливать воду из бойлера для проведения ремонта или профилактического осмотра

После того, как вы перекрыли воду, можно приступать к работе.

• Врезка тройника. Металлопластиковые или полипропиленовые трубы намного удобнее для внутренней разводки в квартире, чем стальные. Однако далеко не всегда в помещении проведён капитальный ремонт, и чаще всего с такими «стальными» пережитками прошлого приходится работать с помощью болгарки, лерки и соединительных муфт. Если же у вас современные пластиковые трубы, достаточно будет вырезать кусок трубы и установить тройники на фитинги, от которых далее пойдёт разводка к бойлеру;

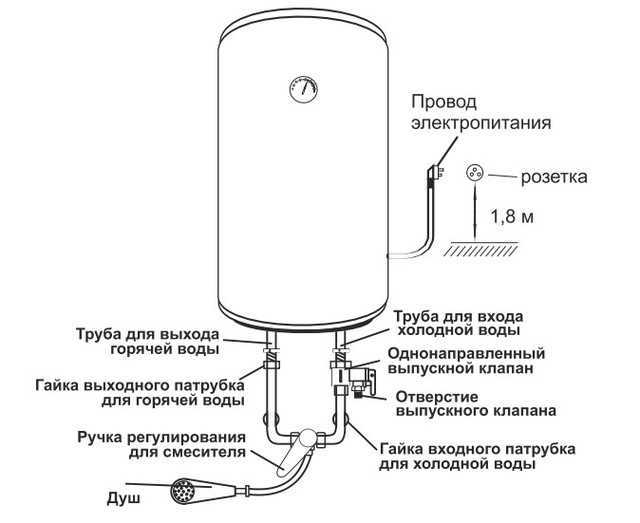

• Присоединение к бойлеру. Последним соединительным элементом между системами подачи воды и водонагревателем являются гибкие шланги в металлической оплётке. Такие шланги должны быть прочными и выдерживать нагрузку. Часто мастера пользуются металлопластиковыми или пропиленовыми трубами вместо гибких шлангов, так как такой вариант более надёжен;
• Запорные вентили. Установите ещё одну пару запорных вентилей над последним участком труб, ведущих к бойлеру;
• Предохранительный клапан. Несмотря на то, что бойлер предназначен для нагревания воды и больше относится к горячему водоснабжению, особое внимание при установке нужно уделить именно той части, которая относится к трубам подачи холодной воды. Между трубой и бойлером обязательно должен стоять предохранительный клапан, который защитит резервуар от переполнения. Предохранительный клапан двойного действия не даст воде вытечь из бойлера после прекращения подачи холодной воды, а также, при превышении давления в баке, откроется и сбросит излишки воды в дренажный патрубок. Его соединяют с канализацией, либо отводят к бачку унитаза.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН – ОДНА ИЗ ВАЖНЕЙШИХ ДЕТАЛЕЙ ДЛЯ БЕЗОПАСНОЙ РАБОТЫ БОЙЛЕРА

Между предохранительным клапаном и входом в бойлер не должно быть никаких запорных устройств!

Как обеспечивается герметичность соединений в системе водоснабжения бойлера?

Существует три вида материала, которые используются в соединениях труб:

• Резиновые прокладки. Используются в основном в гибких шлангах и гайка-муфтах «американках». Они обеспечивают герметичность и не требуют дополнительных действий;
• ФУМ-лента. Специальный материал с фторопластовым основанием, накручиваемый на резьбу. Плюсом ФУМ-ленты является удобство использования и возможность самостоятельно регулировать необходимую толщину слоя герметизации;
• Лён. Проверенный временем и до сих пор предпочитаемый мастерами материал. Лён наматывается на резьбу трубы по часовой стрелке, затем промазывается сверху специальной пастой.

Вы можете выбрать любой вариант на свой вкус, главное помнить о том, что герметичность соединений для такой часто использующейся системы, как водопровод, очень важна.

ЛЁН ПО-ПРЕЖНЕМУ ПОЛЬЗУЕТСЯ БОЛЬШОЙ ПОПУЛЯРНОСТЬЮ ДЛЯ ГЕРМЕТИЗАЦИИ СОЕДИНЕНИЙ ТРУБ

Пробный запуск системы

Итак, прибор, кажется, готов к эксплуатации. Первый запуск – это всегда волнительно. Будем действовать по правилам:

• Перекройте запорный вентиль горячей воды от стояка. Каждый раз при включении бойлера нужно будет проделывать это действие, иначе ваша горячая вода уйдёт совсем не туда, куда нужно;
• На одной из точек водозабора откройте кран горячей воды – через него выйдет воздух из бойлера;
• Откройте вентиль подачи холодной воды в бойлер;
• Следите за открытым краном с горячей водой – как только из него пойдёт вода, это будет означать, что бойлер полон.

На этом этапе можно сделать вывод, что бойлер правильно подключён к водопроводу, и может использоваться по назначению.

НЕ ЗАБУДЬТЕ ОТКРЫТЬ КРАН ГОРЯЧЕЙ ВОДЫ ПРИ ПЕРВОМ ЗАПУСКЕ БОЙЛЕРА

Теперь дело за малым – подключить его к электросети, выставить необходимую температуру и пользоваться благами цивилизации по прямому их назначению.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

100 фото особенностей подсоединения своими руками

Сегодня трудно представить себе дом или квартиру, в которых нет горячей воды. Однако не везде есть возможность подключить здание к центральной сети горячего водоснабжения. Выходом из этой ситуации является покупка бойлера. Для его установки совсем необязательно обращаться за помощью к специалистам.

Данную процедуру по силам провести собственноручно любому человеку, имеющему хоть сколько-нибудь навыков в проведении санитарно-технических и электрических работ. Как правильно подключить бойлер своими руками – этой теме посвящена данная статья.

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

• в условиях профилактического отключения горячей воды;
• в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток — довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

• значительный объём;
• низкая стоимость;
• меньшие энергозатраты;
• отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам. Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Однако внимательное изучение инструкции от изготовителя, схемы подключения бойлера и действия строго по технологии в значительной степени снижают риск.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

• экономится время;
• снижаются затраты;
• приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Необходимые материалы и инструментарий

Из материалов вам понадобится трубы из полипропилена и лента ФУМ. Что касается инструмента, подготовьте:

• перфоратор;
• отвёртку;
• пассатижи;
• разводной ключ;
• фломастер;
• рулетку и уровень.

Крепление бойлера на стену

Такой вариант установки водонагревательного устройства считается классическим. Бойлер допускается крепить только на несущей стене, причём так, чтобы он находился как можно ближе к точке водозабора.

Высота установки прибора может быть любой. Главное, чтобы им было удобно пользоваться. Рассмотрим пошаговую инструкцию по креплению водонагревателя:

Выбор места крепления

Проверка годности существующей проводки. Не каждая сеть может выдержать мощность ТЭНов, которыми оснащаются бойлеры. Требования к проводке указываются в техпаспорте изделия.

Непосредственный монтаж. Вначале помечаем на стене, где будет располагаться наиболее низкая точка бойлера. Затем, вымерив расстояние до верхней крепёжной планки, просверлим отверстия, вставляем в них дюбеля и вкручиваем в последние анкера. На анкера устанавливаем крепёжную планку, на которую в последствии будет навешен нагреватель.

Подключение к трубам водоснабжения. Для подключения бойлера к воде применяются полипропиленовые трубы или шланги.

Подключение к электросети. Недалеко от бойлера нужно оборудовать розетку.

Если не уверены в качестве проводки, выбирайте французские водонагреватели Atlantic. Это самые экономичные водонагреватели из всех, что продаются в России. Обслуживать Atlantic требуется в ДВА раза реже, чем бойлеры других марок — один раз в 2-3 года.

За счет покрытия из диоксида титана в баке и на колбе бойлеров Atlantic почти не образуется накипь. Даже через пару лет они буду потреблять мало энергии и работать максимально тихо. А сухой стеатитовый ТЭН собственной разработки Atlantic, закрытый защитной колбой, служит до 20 лет. У обычных мокрых ТЭНов других изготовителей срок службы 1-2 года.

Atlantic собираются по всему миру, кроме Китая. Это самые НЕкитайские водонагреватели из тех, что продаются в России. А гарантия на бак у них 7-8 лет.

Проверка работы устройства. Заполняем бак и открываем кран для подачи горячей воды. Тем самым из системы удаляется воздух. Оставляем бойлер работать на несколько часов. Далее можно начинать активно его использовать.

Бойлер косвенного нагрева

Нагревательный прибор такого типа представляет собой ёмкость с водой, внутри которой находится теплообменник, подключённый к отопительному котлу или к любой системе с теплоносителем.

Принцип работы довольно прост: от котла в теплообменник поступает горячий теплоноситель и нагревает его, а от него уже нагревается вода в баке.

Существует два способа подключения бойлера косвенного нагрева: с приоритетным нагреванием горячей воды и без него. В первом случае происходит перекачка всего объёма теплоносителя через змеевик водонагревательного устройства.

Вода нагревается быстро. Во втором случае, на косвенный водонагреватель посылается лишь часть теплоносителя. Нагрев воды в данной ситуации занимает длительное время.
