Мультиметр Brymen BM235 – мультиметр который рекомендует сам(!) Dave “eevblog” Jones
Сегодня посмотрим на мультиметр условно среднего класса, с 6000 отсчетов, базовой точностью 0.3% и парой любопытных функций в комплектации «как у eevblog».
На сайте уже есть обзор похожего мультиметра, но этот обзор мне нужен, чтобы ссылаться на него в дальнейшем. BM235 — старшая модель в линейке BM230.
Линейка BM230
Это первый обзор в серии обзоров на ряд мультиметров финалом которой должен стать обзор-сравнение всех мультиметров, которые у меня есть, приправленный моими размышлениями о выборе «идеального» мультиметра для дома.
История покупки
Услышал я про марку Brymen довольно-таки давно, еще со времен BM859s мне понравился их слоган «Лабораторная точность в полевом исполнении!», однако жаба была строго против. Но так сложилось, что меня немного «подвел» ZT301, я купил на распродаже B41t+ и посмотрел его разгромный обзор от joe smith, и мне попался комментарий к этому обзору, что бримен на Украине существенно дешевле, плюс у меня сложилась командировка в Киев.
При чем тут BM235? BM235 я собирался презентовать отцу, об этом мультиметре очень хорошие отзывы, тем более сам Дэйв ими торгует. В итоге BM235 я тогда не купил, отцу был презентован CEM DT9939, а я купил только BM869s. Он мне очень нравится, но он большой, а так как жаба уже дала слабину, и мой синдром приобретения оборудования уже перешел в клиническую стадию, ничего не оставалось, как купить этот милый мультиметр для себя.
Комплектация.
Мультиметр мне пришел в комплектации Welectron+, башмак, в отличие от версии eevblog, будет все так же красным, зато положили чехольчик (удобный), пару щупов с адаптерами под бананы BL21S2-T4SC.
Далее будем рассматривать «стандартную» версию, а отличия я спрячу под спойлер.
Аксессуары
Чехольчик.
Тот же eevblog, например, чехольчик в комплекте не дает, а продает отдельно, и, честно говоря, качество у него немного хуже.
В отличии от «базового» варианта щупы будут силиконовые, на щупах есть резьба, на которую накручивается адаптер под 4мм банан. Не Probe Master, конечно, но тот же Dave прилагает их к более дорогому 121GW. Как по мне, за 9 баксов, отличные щупы.
Еще я докупил пару крокодилов, с цангой 2мм, на щуп (4 EUR). Магнитик с веревочкой(4 EUR).
Щупы очень приятные, провода очень мягкий PVC (не силикон), кончики позолочены, ручки немного гнутся.
Защита разъёмов сделана с запасом.
Например в народный ut61e до конца не влазят.
Раз уж достали ut61e, положим его рядом, юнит компактный, но bm235 еще компактнее.
Внешний вид.
Спереди экран на 6000 отсчетов; Подсветка выключается через 10 минут после включения.
Две выделенные кнопки, под частоту и детектор электрического поля.
Кнопка выбора функций, при долгом нажатии включает подсветку. Прибор запоминает последнюю выбранную функцию и при следующем включении выберет именно её.
Кнопка ручного выбора диапазона.
Кнопка записи min/avg/max.
Кнопка удержания измерений или относительных измерений.
Удобный, хоть и не крупный переключатель.
Пара отдельных гнезд для измерения тока, гнезда сидят в глубоких колодцах. У Мультиметра есть интересная функция — если переключить на любой, кроме измерения тока, режим при воткнутых в гнездо для измерения тока щупа мультиметр начнет противно пищать. Несмотря на надпись «10А», прибор может измерить токи до 20А, но не дольше 30 секунд раз в 5 минут.
Сзади место под магнитик, виден вырез под ИК-порт, но в этой линейке возможности подключения к ПК нет вообще,
Приличная подставка и пара посадочных мест под щупы.
Оказалось, что эти зажимы удобная штука, можно в него вставить щуп так, чтобы щуп и прибор представляли из себя единое целое.
в руке
Режимы измерений и их тестирование.
Исходя из названия, очевидно, что мультиметр должен что-то измерять. Пройдемся по режимам.
AutoV/LoZ. Режим низкого входного импеданса.
Как правило, ручной мультиметр в режиме измерения напряжения будет иметь импеданс около 10МОм. Иногда, например, требуется «придавить» линию связи или разрядить заряженную емкость, а шунт использовать не с руки. Вот для таких ситуаций и был придуман режим низкого импеданса, по сути это просто PTC, который за короткое время меняет импеданс прибора от 2.3кОм до сотен кОм, конечное сопротивление будет зависеть от приложенного напряжения, примерно 12k@100V,100k@300V, 240k@600V, 580k@1000V.
Кроме того, умеет автоматически выбирать постоянное или переменное напряжение, но с фиксацией диапазона 600 или 1000В. В режиме простоя показывает просто полоски, при каждом измерении издает короткий писк и показывает значение.
Так, как сейчас, я не горю желанием лезть в относительно высоковольтные, с бытовой точки зрения, цепи прибором, который может оказать значительное влияние на схему, а диапазон всего один, просто потыкаем все вокруг.
AD584KH, трансформатор 24В на холостом ходу, розетка, «горячая» сторона народного БП после диодного моста. Чтобы было точнее поставил два мультиметра рядом и вырезки делал из одной фотографии.
Заявленная точность 2.0% + 3d.
Как по мне, производитель перестраховался с 2%.
Еще есть интересный режим поиска электрического поля. Включается отдельной кнопкой, имеет два уровня чувствительности. Возьмем обычный кабель и проверим расстояние с которого мультиметр сможет найти это самое поле.
Сначала ищем точки устойчивого приема, потом меряем рулеткой.
В низком режиме находит стандартный кабель 3*1,5 примерно в 2 сантиметрах от верхнего края, подключение нагрузки на другом конце кабеля расширяет радиус до 4см.
Есть и контактный режим, можно использовать вместо индикаторной отвёртки, нужно воспользоваться одни из щупов подключив его в COM гнездо. В зависимости от выбранного режима будет показывать больше или меньше полосок(зависит от напряжения) и пищать.
Еще есть режим ACV VFD.
Это режим для работы с частотными преобразователями, по-сути это режим AC с фильтром низкой частоты установленным примерно на 400Гц. Сейчас частотники можно встретить везде, и, как правило, на выходе, кроме собственно синусоиды с заданной частотой можно увидеть еще много других гармоник, «иголок» и прочих артефактов импульсных силовых схем.
Заявленная точность не ахти, диапазон так же фиксирован 600 или 1000 В, но режим полезный.
Заявленная точность:
10Hz ~ 100Hz 1.0% + 3d
100Hz ~ 400Hz 10% + 3d
В процессе тестирования оказалось, что режим относительных измерений поддерживает переключение между диапазонами, я думал, что это нормально, но оказалось, что ни UT61E, ни Fluke 17B+, ни бессовестно дорогой 121GW так не умеют!
ACV, AC mV
Наверное самый трудозатратный для тестирования режим. В качестве источника будем использовать генератор из прошлого обзора, помогать ему будет трансформатор 12-220В, это накладывает определенные ограничения как на частоты, так и на форму сигнала.
Сразу выясним, где у нас -3dB точка. В нашем случае это примерно 2.7 кГц, изменяться амплитуда начинает после примерно 900Гц.
Результаты свел в табличку.
Очень неплохо.
Так же есть отдельный режим для милливольт, используем все тот же генератор.
Явно виден как недостаток разрешения (отсчетов маловато), так и ограничения по частоте TrueRMS конвертера.
DC, DC mV
Чтобы не нарушать традиции, начнем с классики — AD584KH.
К спору о точности китайских рукописных бумажек
Сейчас мой экземпляр AD584KH уже включен больше 3 месяцев, но когда он только пришел, надписи на пакетике в целом соответствовали тому, что я измерил сам.
В качестве источника стабилизированного напряжения будем использовать LM317T подключенный к трансформаторному БП.
Для проверки режима милливольт, использование источника питания из прошлого обзора мне показалось более уместным чем делителя напряжения, подключён к тому же трансформаторному БП, после LM337T.
Частотомер.
Частотомер здесь интересный, умеет менять чувствительность, от 50mVrms до 500Vrms для напряжения и от 600 uA до 8А.
Выставим 5V RMS(6V), до 82 кГц все ок.
Добавим амплитуды и можем померить до 110 кГц.
Сопротивление
Воспользуемся магазином сопротивлений МСР-63, точность класс точности 0.05. Магазин не молод, добавим ему в помощь 4 проводной LCR-метр XJW01, кроме того будем использовать пару металлопленочных резисторов 1% на 510к и 1М. Сделаем пару прогонов всех переключателей чтобы стереть окислы, подключаемся основным мультиметром по 4 проводной схеме и можно начинать.
Там где у прибора хватает разрешения — все хорошо.
После окончания измерений я еще раз подключил 34401А, но особых отличий не нашел, поэтому и в таблицу добавлять не стал.
Проверка проводимости.
У этого режима тоже есть интересная «фишка» — кроме того, что прибор пищит, он еще и моргает подсветкой экрана, в шумном окружении должно быть удобно.
Конкретно у моего прибора порог срабатывания пищалки порядка 170 Ом.
Прозвонка очень быстрая, пишут 18 мс, послезвучание короткое.
Температура.
Оказалось, что у меня дома нет эталона температуры, по этому прийдется по старинке, замораживаем лёд, ставим кипяток на плиту.
Попробуем померить температуру пламени. Выше 450 градусов мультиметр не показывает, очень странное ограничение.
Термопара знакомство с пламенем пережила без проблем, немного закоптилась.
Кроме того дадим мультиметру отлежаться в комнате примерно полдня, в комнате относительно стабильная температура и нет сквозняков. Важно это потому, что «холодный» спай термопары находится внутри мультиметра и обладает существенной большей инерцией чем «горячий» спай.
Емкость.
Тут у меня возникла сложность, магазина емкостей у меня нет, а набор который я собрал из запасов я не смог перепроверить с помощью того показометра, который у меня есть.
Я выбрал частоту 100Гц, но при этом большие электролитические конденсаторы демонстрируют емкость на 10-15% ниже номинала.
Сам мультиметр же меряет циклами по 0.5Гц.
Поэтому сверять пришлось с BM869s.
Режим проверки\\измерения диодов.
Особого смысла сравнивать этот режим с другим мультиметром нет, падение будет зависеть от приложенного напряжения.
Напряжение 3,2V без нагрузки, максимальный ток 0.3мА.
Диод 1n4007.
Белые светодиоды зажигает.
Постоянный ток.
Конечно же в процессе тестирования я сжег предохранитель предела 600 мА.
Я встречал упоминания, что со временем цепи измерения тока 34401А могут «уплывать», добавлю в цепь свежекалиброванный BM869s. Кроме того, будем изменять важный параметр — падение напряжения.
Пол вольта мы потеряли при измерении всего-то 0.5мА 🙁
Переменный ток
У 34401a минимальный диапазон для переменного напряжения 1.
000000 A, прийдется воспользоваться BM869s, кроме того собрать приличный переменный сигнал не такая уж и простая задача, так что и тут тестирование будет не полным.
Возможно в комментариях кто-нибудь подскажет относительно несложный вариант задавать ток приличных значений произвольной формы?
Разборка.
Башмак снимается легко, для замены батарей и предохранителей нужно открутить всего один винтик (при этом винтик остается в самой крышке, не выпадает).
Измерим потребление во включенном состоянии — 2.4мА без подсветки и почти 24мА с подсветкой. Пары ААА должно хватить надолго.
Еще три винтика (тоже не выпадают). Монтаж настолько плотный, что производителю пришлось прибегнуть к использованию бутерброда из двух плат.
Используются микросхемы в QFP корпусах, но это не поможет починить прибор — программа живет в чипе брендированном под BTC (Brymen Technology Corporation), выше находится контроллер дисплея, справа-сверху два EEPROM, один для калибровочных констант с джампером для защиты от записи, второй, возможно, для запоминания режимов.

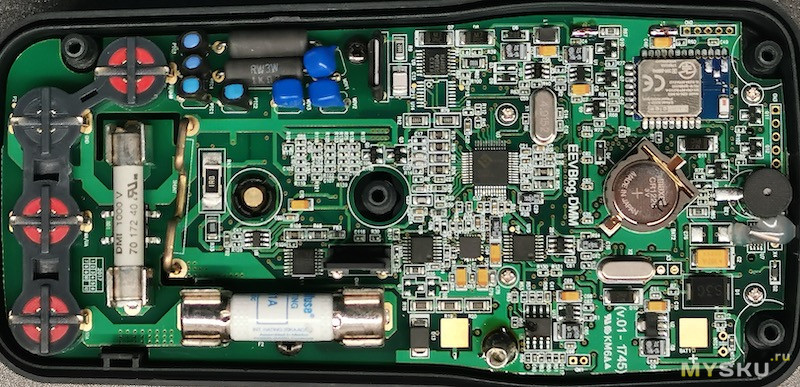

Я не рискнул распаивать две платы, поэтому воспользуюсь скриншотом из инструкции, он немного отличается от моего, но элементы должны остаться те же.
Большой предохранитель размером почти с батарейку ААА, стандартный высокоскоростной HRC (High Rupturing Capacity, высокая разрывная способность) предохранитель 11A, 1000В. Предохранитель поменьше немного необычный и найти его не так-то просто, сделан Siba, 400мА 1000В 6,3x32mm.
Так как маленький предохранитель я сжег, разломаем и посмотрим что внутри и правда песок.
Где найти такие предохранители
Мне понадобился один такой, и мне повезло — я забрал последний на TME за 2,4 евро. Но есть и другой вариант, сам хозяин eevblog продаёт набор из 2 больших и 5 маленьких за 15 евро с доставкой www.eevblog.com/product/multimeter-fuse-pack/
С обратной стороны даже немного пусто.
Используются сухие контакты. Судя по всему это не проблема, один известный дядька прогонял 50000 полных циклов и на Brymen, и на Fluke (который тоже использует сухие контакты) и не нашел никаких проблем.
Итого.
Прибор мне очень понравился. Отдельного упоминания заслуживает подсветка которая горит 10 минут.
Это однозначно прибор для профессионального использования, он хорошо подойдет инженеру по обслуживанию больших климатических систем или других промышленных установок, именно там будут нужны хорошая физическая и электрическая защиты, там встречаются достаточно опасные токи, частотно управляемые привода, статическое электричество и долгие смены.
С моей точки зрения, Brymen позиционирует его скорее как конкурента серии 110 от Fluke, предлагая больше за меньшие деньги, хотя в нем есть и необходимый «электронщику» минимум.
Для фанатов eevblog, недавно вышел более интересный прибор — Brymen BM786, он тоже есть в версии с брендированным башмаком, у него 60000 отсчетов, есть барграф и он более точный, как по мне, это самый удачный из трех вариант.
Что касается лично меня, то этот мультиметр найдет своё применение для обслуживания инженерных систем дома, пригодится он и на столе.
В комментариях, безусловно, есть супер люди, которые никогда не путают режимы, не превышают допустимые параметры, не роняют приборы и всегда работают в условиях хорошего освещения, я же про себя уверенно могу сказать, что я не отличаюсь особой внимательностью и аккуратностью.
Третий не лишний.
Почему указана цена ниже чем на сайте
welectron предлагает 2% скидку всем, кто готов оплатить через банковский перевод, плюс если написать на [email protected], что вы хотите применить код «eevblog» или «Marco Reps», то оператор пришлет еще код на 5%.
Цифровой мультиметр Fluke 17b+ – самый дешевый китайский флюк без клинописи
Большой дисплей, отдельный индикатор высокого напряжения, и настоящая надпись «FLUKE» на экране.
4000 отсчетов, базовая точность 0.5%, вес в полкило и отсутствие TrueRMS.
Это второй обзор в серии обзоров на мультиметры, финалом которой должен стать обзор-сравнение нескольких мультиметров, приправленный моими размышлениями о выборе «идеального» мультиметра для дома.
В комментариях к обзору Fluke 107 было высказано мнение, что раз уж Джон Флюк берет дополнительную маржу за надпись на экране, то надпись должна присутствовать, иначе непонятен смысл такой покупки. Отчасти я с такой точкой зрения согласен, поэтому в нагрузку к 107 я докупил и 17b+.
Купил я его только для обзора, и сразу после этого планирую от него избавиться, благо у нас эту марку любят и никаких проблем с ликвидностью у таких товаров нет. Интересно, что на ютубе встречаются видео с мультиметрами сотой серии и каноничной надписью, но в продаже я их найти не смог.
На сайте уже есть обзор мультиметра из той же линейки от kirich.
Напомню разницу между версиями. Вкратце 17B+ имеет режим относительных измерений, умеет мерить температуру, а 18B+ не умеет мерить температуру, зато имеет режим проверки светодиодов.
Ни у серии 100, ни у 15/17/18b+ нет TrueRMS, измерение температуры вообще есть только у 17b+, спасибо хоть подсветку положили, в сотой серии за неё прийдется доплатить.
Внешний вид и комплект поставки.
Приходит мультиметр в фирменной желтой коробке, комплект поставки небогатый, мультиметр в пакетике, щупы Fluke TL75, термопара К-типа Fluke 80BK-A и куча макулатуры.
Башмак, конечно, съемный, очень удобная система открывания дверки для батарей — можно открыть ногтем. А вот для замены предохранителей понадобится отвертка.
Несмотря на то, что мультиметр предназначен только для китайского рынка, есть коды EAN (European Article Number) и UPC (Universal Product Code).
Коробка и бумаги.
Мультиметр не маленький, подсветка слабенькая, горит две минуты. Зато ее автоотключение можно отключить!
В руке.
Сравнение с 107
Справа, чуть ниже экрана есть отдельный индикатор высокого напряжения, не особо яркий, но в темноте видно хорошо. Загорается при напряжениях выше 30В, либо в режиме измерения частоты.
Селектор выбора режима в меру крупный, щелчки четкие, усилие небольшое, позиций не пожалели.
У кнопок никаких сложных комбинаций, каждой функции — своя кнопка.
MIN/MAX и правда показывает только минимум и максимум, среднего значения нет.
Экран обновляется 3 раза в секунду, цифры довольно крупные.
Щупы жесткие, не силикон, никаких излишеств для «электронщиков» типа позолоты или колпачков сложной формы.
Забавно, что они не входят до конца в гнезда.
Как у любого приличного мультиметра, производитель предоставляет инструкцию по поверке и калибровке.
dam-assets.fluke.com/s3fs-public/15BPlus_cmeng0000.pdf?ccXRDyS7Hh5YjLWL22DmQzi1wJbT16zT
Режимы измерений и их тестирование.
ACV, AC mV
Конечно никто не обещал TrueRMS, ну так его тут и нет, хотя, надо признать, расхождение меньше, чем я ожидал.
Режим милливольт имеет только один диапазон.
DC, DC mV
Чтобы не нарушать традиции, начнем с классики — AD584KH.
К спору о точности китайских рукописных бумажек
Сейчас мой экземпляр AD584KH уже включен больше 3 месяцев, но когда он только пришел, надписи на пакетике в целом соответствовали тому, что я измерил сам.
В отличие от 107 режим измерения милливольт нам все-таки добавили.
Частотомер.
Честно говоря немного раздражает постоянная индикация высокого напряжения.
98кГц отображает корректно, добавим немного амплитуды и прибор сможет корректно показать аж 1,82 МГц.
Сопротивление.
Воспользуемся магазином сопротивлений МСР-63, класс точности 0.05. Магазин не молод, добавим ему в помощь 4 проводной LCR-метр XJW01, кроме того будем использовать пару металлопленочных резисторов 1% на 510к и 1М. Сделаем пару прогонов всех переключателей чтобы стереть окислы, подключаемся основным мультиметром по 4 проводной схеме и можно начинать.
В процессе тестирования выяснилась неожиданная подробность — режим относительных измерений блокирует автовыбор диапазона.
К точности претензий нет, но разрешения не хватает.
Прозвонка.
Пищалка срабатывает при сопротивлении 92 Ом. Напряжение 0,53В, ток КЗ 0,17мА
Прозвонка не особо быстрая, замена щупов на позолоченные результат не улучшила, послезвучание короткое.
Режим проверки\измерения диодов.
Особого смысла сравнивать этот режим с другим мультиметром нет, падение будет зависеть от приложенного напряжения.
Напряжение 2,4V без нагрузки, максимальный ток 0.6 мА.
Диод 1n4007.
Белые светодиоды зажигает еле-еле.
Емкость.
Магазина емкостей у меня нет, а набор который я собрал из запасов я не смог перепроверить с помощью того показометра, который у меня есть. Я выбрал частоту 100Гц, но при этом большие электролитические конденсаторы демонстрируют емкость на 10-15% ниже номинала.
Поэтому сверять пришлось с BM869s.
Измеряет мультиметр ну очень долго, 1000 uF измерял больше 10 секунд. Измерить конденсатор больше 2000 uF не может.
Постоянный ток.
Я встречал упоминания, что со временем цепи измерения тока 34401А могут «уплывать», добавлю в цепь свежекалиброванный BM869s. Кроме того, будем изменять важный параметр — падение напряжения.
Кстати, «burden voltage» тут ниже чем у предыдущего мультиметра.
Тут даже есть режим микроампер.
Переменный ток
У 34401a минимальный диапазон для переменного напряжения 1.000000 A, прийдется воспользоваться BM869s, кроме того собрать приличный переменный сигнал не такая уж и простая задача, так что и тут тестирование будет не полным.
Температура.
Больше 400 градусов прибор не измеряет.
Оказалось, что у меня дома нет эталона температуры, по этому прийдется по старинке, замораживаем лёд, ставим кипяток на плиту.
Кроме того дадим мультиметру отлежаться в комнате примерно полдня, в комнате относительно стабильная температура и нет сквозняков. Важно это потому, что «холодный» спай термопары находится внутри мультиметра и обладает существенной большей инерцией чем «горячий» спай.
Разборка.
Ну мы же тут не для проверки точности, тут никто не сомневался, откручиваем 6 винтиков. несмотря на глубокий паз между половинками корпуса, никаких прокладок не предусмотрено, а жаль.
Потребление в рабочем режиме меньше 2мА, с подсветкой 8мА, двух АА хватит надолго.
Плата выглядит довольно-таки плотно, видны MOV, PTC, высоковольтные резисторы и большие предохранители.
Посмотрим вводную часть поближе.
Снизу-вверх, предохранитель предела 600мА; Диодный мост и диод защиты. Слева виден пластиковый барьер, за ним цепи защиты, почти в центре пятачки для калибровки, судя по царапинкам прибор был откалиброван на заводе, чуть правее какой-то подстроечный резистор, еще правее шунты для измерения тока.
Шунт 10А выглядит необычно.
Установлены крупные предохранители размером почти с батарейку ААА, стандартные «флюковские» высокоскоростной HRC (High Rupturing Capacity, высокая разрывная способность) предохранители 11A 1000В, 440мА 1000В.
Посмотрим измерительную часть.
Для начала на себя обращает внимание защита от переполюсовки — самовосстанавливающийся предохранитель и диод, просто и со вкусом.
Сразу над ним стоит микросхема EEPROM, видимо там находятся калибровочные данные.
По центру стоит залитый эпоксидкой главный чип.
Слева и справа от него стоят шифраторы HC148, левый отвечает за кнопки, правый за положения переключателя режимов.
Справа-сверху сдвоенный операционный усилитель SGM8552XS8 (Input Bias Current: 10pA), который используется только для измерения температуры.
Кстати, в вышеупомянутом обзоре от kirich, он сам и его обвязка не были распаяны (так же как и подстроечный потенциометр), в каком то смысле это оправдывает более высокую цену модели с температурой.
В целом это все выглядит очень странно, как будто у флюка был какой-то не особо навороченный чип и вместо апгрейда они решили добавить немного внешних элементов.
Ну да ладно, откручиваем винтики, срываем фиксатор резьбы с гнезд и смотрим, что там у нас с другой стороны.
Снимем переключатель. Он не обычный, где-то слышал версию, что он покрыт серебром. Вот этот дядька прогнал 50000 циклов и этот переключатель просто бессмертный, у него не плавает сопротивление, почти без износа ось и контакты на плате.
Еще обращает внимание цепочка SMD резисторов — вполне обычный прием позволяющий повысить максимально допустимое напряжение.
Итого.
Надежность прибора не вызывает сомнения, несмотря на принадлежность к одной из самых дешевых линеек, присутствуют возможности калибровки, заказа отдельных запчастей, пожизненная гарантия. Это однозначно «тот самый» Fluke.
Это мог бы быть отличный мультиметр для электрика…
Но и ценовая политика, и отсутствие привычных, благодаря DTM0660, функций портит привкус, как ложка известной субстанции портит бочку мёда.
В качестве оправдания можно указать, что 17b+ был выпущен за несколько лет до первого мультиметра на DTM0660, но сейчас он просто устарел.
С моей точки зрения, если вам нужен мультиметр для профессиональной деятельности, и вы привязаны к Fluke, то стоит рассматривать как минимум серию 110; если же у вас частная практика или вы можете выбирать, советую обратить внимание на Brymen, они предлагают больше за меньшие деньги, оставляя надежность на том же уровне.
Сейчас я вижу только два сценария для данного мультиметра:
1. Вы обязаны использовать флюк, а денег на 110 серию нет.
2. Чтобы впечатлять не особо вовлеченных людей, согласно комменту mySKU.me/blog/europe-stores/84019.html#comment3737175 «ради того, чтобы с клиента выбить больше денег».
Мне даже за него немного обидно, очень хотелось бы рекомендовать данный прибор для «полевого электрика», но у самого флюка есть серия 100, у Brymen есть миленький (но очень надежный) BM27s и серия BM230, а еще есть amprobe, sanwa и другие бренды с не дутыми рейтингами безопасности в нише «100 USD».
Скорее всего этот флюк переживет их всех, но это произойдет тогда, когда они все уже безнадежно устареют.
» Поиск набора инструментов для взлома оборудования
Если вы только начинаете заниматься взломом оборудования, вам нужен набор инструментов. Для некоторых аспектов этого стоит потратить хорошие деньги на качественный инструмент. Для других частей недорогие альтернативы могут быть лучше.
Этот пост подробно описывает то, что я считаю абсолютной отправной точкой.
Мультиметр
Ваш мультиметр будет одним из наиболее часто используемых вами инструментов. Большую часть времени вы будете находиться в режиме непрерывности или напряжения. Иногда вы будете измерять сопротивление. Редко вы будете измерять ток. Частота, емкость и рабочий цикл практически бесполезны для встраиваемых систем.
Вам нужен чувствительный и громкий зуммер непрерывности — в идеале «фиксирующий». Это практически невозможно определить по спецификациям — об этом часто говорят обзоры на YouTube.
С точки зрения удобства использования желательно, чтобы счетчик имел специальный режим непрерывности или оставался в режиме непрерывности при отключении питания. Многие измерители требуют нажатия кнопки для перехода из режима сопротивления в режим непрерывности, что приводит к использованию измерителя в неправильном режиме.
Счетчик с автоматическим выбором диапазона обычно ускоряет работу, так как вам не нужно менять диапазон. Имейте в виду, однако, что некоторые дешевые счетчики имеют невероятно медленное автоматическое определение диапазона, что быстро разочаровывает.
Необходимы отдельные клеммы для тока и напряжения. Некоторые счетчики используют один и тот же терминал для обоих, при этом функция изменяется с помощью селектора. Это меняет измеритель с высокого сопротивления (> 1 МОм) на низкое сопротивление (< 1 Ом), что может привести к ошибочному короткому замыканию источников питания.
С точки зрения разрешения, точности и прецизионности нас, как правило, это не беспокоит, пока прибор не шокирует.
Все, что имеет менее 4000 отсчетов, может оказаться недостаточным.
Мультиметры имеют разные уровни безопасности. Если вы не знаете, что это подлинный измеритель от известного производителя (Fluke, Brymen, Agilent/Keysight, Amprobe и т. д.), будьте предельно осторожны при использовании его при сетевом напряжении или в условиях сильного тока.
Здесь не место обсуждать разницу между счетчиками CAT II/III/IV, но если вы работаете с электросетями, я настоятельно рекомендую следовать пути электриков: двухполюсные тестеры, которые просто не могут измерять ток.
Я рекомендую Brymen BM235. Это надежный и точный счетчик, который делает почти все, что вам нужно. Если вы думаете, что останетесь в этой игре надолго, я бы очень порекомендовал получить приличный счетчик.
Щупы мультиметра
Щупы, поставляемые с вашим измерителем, скорее всего, будут иметь большие относительно тупые наконечники. На мой взгляд, серьезный апгрейд — это переход на игольчатые зонды.
Есть очень тонкие щупы, острые как игла. Они упрощают измерение отдельных выводов полупроводниковых корпусов с малым шагом. Поскольку они такие острые, они позволяют легко пробить оксиды, конформное покрытие и паяльную маску.
На изображении ниже показаны карандаш 0,5 мм, игольчатый щуп и самый острый обычный мультиметрический щуп, который у меня есть. Есть очень четкая разница.
Я рекомендовал для этого Pomona 6275. Они поставляются с наконечниками из нержавеющей стали, очень острыми и прочными, но за счет немного повышенного контактного сопротивления.
Имейте в виду, он может выдерживать только 3 А при 60 В. Они не подходят для внешней электроники.
Адаптеры USB-последовательный порт
Подключение к последовательным консолям чрезвычайно распространено. Я большой поклонник более дешевых адаптеров USB-to-serial на базе CP2102/4, FT232R и PL2303. Между ними очень мало различий по функциональности. Некоторые поддерживают работу от 5 В и 3,3 В, но почти всегда вам будет нужно 3,3 В.
Это устройства, которые вы теряете, берете напрокат или ломаете. Вы можете заказать пакеты из 5 штук на Amazon примерно за 10-12 фунтов стерлингов. Тем не менее, вы также можете купить их примерно за 0,70 доллара на Aliexpress, что обойдется примерно в 70 пенсов за штуку с учетом почтовых расходов.
USB-адаптер Ethernet
Скорее всего, вы будете работать с устройствами, подключенными к Ethernet, и захотите передавать трафик на виртуальную машину. Вместо моста к физическому адаптеру я считаю гораздо более универсальным использование адаптера USB Ethernet.
Мне нравятся основы Amazon. Они работают хорошо, индикаторы связи и активности видны, а MAC-адрес напечатан на задней панели.
Также стоит приобрести Ethernet-адаптер USB 2.0 — они имеют более широкую поддержку в старых ОС и системах. Вы будете удивлены, узнав, сколько устройств предлагает нефильтруемый сетевой интерфейс, когда вы его подключаете! У меня есть несколько Plugable от Amazon, которые хорошо прослужили.
USB-адаптер Wi-Fi
Для устройств, подключенных к Wi-Fi, вам нужно создать точку доступа на вашем компьютере. Для этого вам понадобится USB-адаптер WiFi, который может выступать в роли точки доступа.
У меня есть стоковый TP-Link TL-WN722N, но для этого подходит только V1. Подходят и легкодоступные устройства Alfa.
USB Логический анализатор
Логический анализатор позволяет одновременно отслеживать несколько цифровых сигналов. Здесь есть много вариантов на рынке.
Обычно при обратном инжиниринге вы просматриваете сигналы за длительный период времени. SPI, последовательный, I2C. Вы предпочитаете длину выборки, удобство и возможность быстрого экспорта данных в файлы для последующей обработки.
Именно по этой причине я предпочитаю логические анализаторы USB. Они облегчают обратный инжиниринг. Специализированные инструменты с экранами более полезны для решения проблем синхронизации и большого количества параллельных каналов.
Профессионально мы все используем Saleae Logic Pro 16.
Однако они дорогие. Аналоговые входы, хотя и полезны время от времени, не являются строго обязательными.
На противоположном конце рынка находятся недорогие устройства Hobby Components. 8 каналов достаточно для большой работы, но частота дискретизации 24 МГц может быть ограничивающей при работе с более быстрыми сигналами. На многих ноутбуках им часто трудно получить даже 10 МГц. Подходит для последовательных портов, но не для SPI.
Хорошей серединой являются анализаторы Kingst. LA1010 доступен примерно за 70 фунтов стерлингов на Amazon или 40 долларов на Aliexpress.
USB-концентратор
Со всеми этими USB-устройствами вам понадобится USB-концентратор. Это не только дает вам больше портов, но и обеспечивает определенную степень изоляции между вашим ноутбуком и устройством, на котором вы работаете.
Коммутируемый концентратор Sabrent от Amazon великолепен. Он имеет отдельные выключатели питания для каждого порта, что позволяет быстро включать и выключать устройства.
Если вы когда-либо работали с USB на виртуальной машине Linux, вы быстро поймете, почему это желательно!
Установление соединений
В этом посте отсутствует часть, связанная с установлением соединений с устройствами. У них не всегда установлены контактные разъемы. Это приближается.
PRC-77: Измерители
Каждому радиолюбителю нужен мультиметр. Или два. Или куча…
| “Куча-О-метров” |
Ладно, похоже, я переборщил, и, может быть, так оно и есть. Но хотите верьте, хотите нет, но все эти счетчики, за одним или двумя исключениями, используются довольно регулярно. Это в основном зависит от типа работы, которую я делаю. Будь то на моей скамейке, на электрических проектах вокруг дома или в поле.
Цифровой мультиметр — основной инструмент радиолюбителя. Каждому радиолюбителю нужен мультиметр для выполнения базовых тестовых функций, таких как проверка непрерывности на участке коаксиального кабеля, проверка напряжения постоянного тока на батарее, проверка сопротивления радиокомпонентов, проверка напряжения переменного тока на объекте Field Day и т.
д. Думайте о цифровом мультиметре как об электронном мультиметре. Швейцарский армейский нож’.
Еще несколько эзотерических тестов, с которыми может помочь мультиметр (при условии, что мультиметр имеет эту функцию): частота переменного тока, емкость, потребляемый ток в амперах, температура компонентов, минимальные и максимальные значения показаний, бесконтактное определение цепей под напряжением и многое другое. . Таким образом, современный мультиметр – это не столько «измеритель», сколько прибор для проверки моментальных снимков (в отличие от осциллографа, который является измерительным прибором, основанным на времени).
Я виню в своем увлечении мультиметрами этого парня:
Но о нем позже.
У меня в руках мультиметры с 1970-х годов, начиная с аналоговой модели Radio Shack. За эти годы я купил, одолжил, сломал, потерял или отдал около дюжины метров.
Некоторые из них были хламом, большинство были адекватными, а некоторые, как мой Fluke 75, были выдающимися. Я надеюсь, что сукин сын, который украл его, все еще наслаждается им. В одном памятном случае я одолжил свой цифровой мультиметр с автодальномером Radio Shack армейским механикам в автопарке моей компании в Германии. Их армейские выпущенные метры были 19Винтажные механические устройства 70-х годов, которые просто не справлялись со своей работой. Однажды днем кто-то подсунул записку под дверь моего офиса. Это было письмо с требованием выкупа от механиков, требующих, чтобы я заплатил, чтобы вернуть свой счетчик. Я купил им всем кофе в местной закусочной (известной в Германии как «Schnell-Imbiss») и велел им оставить счетчик. Я скучаю по своим Солдатам…
На рынке мультиметров существует интересная дихотомия. Вы можете найти очень дорогие счетчики с ограниченным набором функций и дешевые счетчики со всеми известными человеку прибамбасами. Ключевое различие между ними заключается в том, что дорогие счетчики фактически соответствуют отраслевым стандартам безопасности и были протестированы и сертифицированы UL или немецким TuV (эквивалент UL).
Мой опыт показывает, что дешевые счетчики либо не соответствуют отраслевым стандартам, либо соответствуют стандартам на очень минимальном уровне. Это означает, что когда вы воткнете щупы высококлассного счетчика в сервисную розетку 220 в вашей прачечной и закорачиваете их, счетчик не взорвется. Его многоуровневая защита (керамические быстродействующие предохранители, внутренние взрывозащитные экраны, изолирующие вырезы на печатных платах и т. д.) поможет сохранить вам жизнь. Дешевые счетчики просто взорвутся и позволят вам умереть.
Еще одно различие между дорогими и дешевыми счетчиками заключается в том, что хотя некоторые дорогие счетчики могут иметь ограниченный набор функций, на самом деле они работают в соответствии со спецификациями, установленными производителем. Так, например, если компания Fluke сообщает вам, что конкретный измеритель в их линейке имеет погрешность постоянного напряжения 0,05 %, она будет иметь точность 0,05 %. Дешевый измеритель может иметь заявленные диапазоны точности для различных режимов, но вы не знаете, соответствует ли измеритель этим стандартам или нет.
Вот почему вы видите счетчики со значком Fluke, Gossen, Hioki или Keysight (подразделение испытательного оборудования HP) в ящиках с инструментами лицензированных электриков, авиационного обслуживающего персонала, техников по медицинскому оборудованию и других специалистов в области электроники.
Большинству радиолюбителей не нужен высококлассный измеритель, сертифицированный NIST. Но большинство радиолюбителей также владеют домами, автомобилями, лодками и крупными приборами, которым может потребоваться установка счетчика для устранения неполадок. По этой причине прочный и безопасный счетчик важен. Хорошей новостью является то, что один правильно выбранный измеритель может удовлетворить все ваши обязанности по радиолюбительству и обслуживанию дома. Ищите счетчик с рейтингом UL (или эквивалентным), который предлагает:
- Напряжение переменного тока (с истинным среднеквадратичным значением для более точных показаний)
- DC voltage
- Continuity
- Resistance
- Amperage (current) in milliamps
- Capacitance
- 6000 count display
- CAT IV 600 volt protection rating
The ‘nice to have’ list includes
- Temperature
- Удержание пикового значения
- Удержание минимального/максимального значения
- Показание тока в микроамперах
- Регистрация (хранение данных) и подключение к компьютеру
- Подсветка дисплея (для пожилых людей, таких как я, это действительно «must have»)
Также необходимо учитывать физические характеристики, такие как то, насколько хорошо прибор помещается в руке (это важнее, чем вы думаете), размер и контрастность дисплея, качество подсветки, прочность задней подставки.
и общая надежность счетчика.
Все счетчики поставляются с базовым набором измерительных проводов — остроконечных штучек, которые втыкаются в настенные розетки. Но для серьезной работы с электроникой вам потребуются адаптеры для измерительных проводов, которые позволяют выполнять такие действия, как точное измерение очень плотно расположенных компонентов, монтируемых на поверхности, защелкивание проводов питания при измерении цепей под напряжением и т. д. Хорошая новость заключается в том, что практически все мультиметры поддерживают одни и те же разъемы для измерительных проводов, а промышленность производит почти бесконечное разнообразие зажимов, крючков, зондов и т. д. (просто выполните поиск на Amazon по запросу «мультиметровые измерительные провода»). Как и в случае с измерителями, важно правильно подобрать тестовые провода. Помните, что это измерительные провода, по которым ток поступает к счетчику и от него, поэтому провода должны соответствовать той же категории защиты, что и сам счетчик.
Как всегда, я рекомендую покупать качественные провода известных брендов, продаваемые Fluke, Keysight и т. д.
А как насчет того парня, о котором я упоминал ранее?
| “Эй, детишки, не пытайтесь повторить это дома!” |
Это Дэйв Джонс, австралийский инженер-конструктор электроники, который ведет невероятно популярный EEVBlog и сопутствующие каналы EEVBlog на YouTube. Основной канал Дэйва на YouTube начал свою работу более десяти лет назад и по-настоящему стал популярным, когда он начал делать обзоры и сравнения мультиметров. Это имеет смысл. Первое, что покупают люди, интересующиеся электроникой, — это ручной мультиметр, поэтому спрос на обзоры и сравнения, которые начал делать Дэйв, был большим. Справедливое предупреждение — Дэйв очень самоуверен и часто перебарщивает с кофе, но он знает, о чем говорит. Я узнал больше о мультиметрах и их использовании, посмотрев несколько часов видео Дейва, чем за предыдущие 30 лет использования мультиметров.
Для поддержки своего канала Дейв использует Patreon, рекламу на YouTube и партнерские программы продаж с Amazon и Aliexpress. Но Дейв также запустил несколько товаров под брендом EEVBlog — вещи, которые он протестировал и которые, по его мнению, принесут пользу любителям электроники. Два из них мультиметры. Один из них представляет собой Brymen 235 с ребрендингом, а другой представляет собой специально разработанный счетчик под названием 121GW. Поскольку я не участвую в системе Patreon Дейва, я решил, что покупка этих счетчиков будет отличным способом поддержать его усилия. Итак, давайте начнем с рассмотрения этих двух устройств:
| EEVBlog GW121 (слева), Brymen BM235 (справа) |
Оба этих счетчика являются частью снаряжения. 121GW полностью оснащен функциями, включая Bluetooth, и Дэйв разработал сопутствующие приложения для Android и iOS, которые в реальном времени регистрируют показания.
Измеритель был подвергнут критике за то, что он слишком медленно «устанавливал» показания, и я считаю, что в этой жалобе есть доля правды, но Дэйв выбрал тот же процессор, который HP использует в своей линейке мультиметров Keysight, и это был компромисс. функций по сравнению со скоростью чтения. Тем не менее, это очень, очень хороший многофункциональный измеритель.
Но Brymen BM235 (справа) — любимый измеритель, и я рискну и скажу, что этот измеритель предлагает лучшее соотношение цены и качества из всех имеющихся у меня измерительных приборов. Если вы можете позволить себе использовать только один счетчик для всех ваших радиолюбительских и домашних дел, то это то, что вам нужно. Brymen — тайваньская компания по производству испытательного оборудования, работающая по всему миру. По всему миру, то есть, за исключением Северной Америки. В Северной Америке базирующаяся в США компания Greenlee обладает эксклюзивными маркетинговыми правами на счетчики Brymen, и они продают свои собственные счетчики Brymen с измененной маркой в таких торговых точках, как Home Depot и Lowes.
Но поскольку EEVBlog BM235 продается не напрямую Брайменом, а Дейвом, вы можете приобрести его через Amazon.
Далее следует MacDaddy производителей портативных измерительных приборов, Fluke:
| Слева направо: Fluke 107, Fluke 87V, Fluke 179 |
Fluke 87V (посередине) — мой основной измерительный прибор, который я использую во всех своих проектах по электронике. Он считается отраслевым стандартом для использования в электронике, и я понимаю, что это самая популярная модель измерителя, когда-либо произведенная компанией Fluke. У него не так много наворотов, как у EEVBlog 121GW, о котором говорилось выше, но он имеет все важные функции, а также лучшую общую производительность и безопасность. Коммунальные предприятия, производители, электротехнические и механические предприятия покупают счетчики на 87 В целыми грузовиками, так что вот подсказка – их много на рынке подержанного оборудования. Просто выполните поиск на eBay по запросу «Fluke 87».
Но я открою вам маленький секрет. Измеритель, который чаще всего используется дома и в поле, — это маленький Fluke 107 слева. Это просто базовый измеритель, в котором отсутствует множество наворотов, которые есть у всех других измерителей, но он маленький, удобный, прочный, точный и безопасный.
Если мне нужно взять метр, чтобы проверить что-то очень быстро, я хватаю маленький 107.
Fluke 179 справа заменил более ранний Fluke 175 (175 был куплен для замены моего украденного Fluke 75). 175 — отличный измеритель, но ему не хватает одной функции, необходимой этим старым глазам, — дисплея с подсветкой. 179дает мне дисплей с подсветкой и возможность измерения температуры. В то время как 175 — действительно хороший измеритель, и я могу настоятельно рекомендовать его как отличный универсальный прибор, мой в наши дни мало используется, поэтому он может скоро найти новый дом.
Теперь несколько необычных предметов:
| Aneng 8000 (слева), токоизмерительные клещи AmazonCommercial на 600 ампер (справа) |
Маленький счетчик стоит дешево, около 20 долларов, включая доставку, и я решил, что куплю его просто для того, чтобы поэкспериментировать. Это не то, что я бы вставил в розетку на 120 вольт, но для основных проверок напряжения постоянного тока и непрерывности это просто отлично. Сегодня он находится в моем корпусе полевой радиолюбительской антенны в качестве готового инструмента для основных измерений. И когда он сломается, я просто выброшу его и буду двигаться дальше. Токоизмерительные клещи справа относятся к линейке продуктов AmazonCommercial. Я искал хорошие клещи для проверки таких параметров, как выходное напряжение и ток на моем генераторе, а также для бесконтактного обнаружения цепей под напряжением. На самом деле это очень хороший многофункциональный измеритель общего назначения со встроенным зажимом. Этот измеритель получил хорошие отзывы на нескольких дискуссионных форумах по электронике. Я еще не использовал его много, но ожидаю, что буду использовать его позже этой весной в некоторых электрических проектах генератора и кемпера.
