Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене – р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

• А – закрытое состояние.
• В – открытое состояние.
• U_DRM (U_ПР) – максимально допустимый уровень напряжения при прямом включении.
• U_RRM (U_ОБ) – максимальный уровень обратного напряжения.
• I_DRM (I_ПР) – допустимый уровень тока прямого включения
• I_RRM (I_ОБ) – допустимый уровень тока обратного включения.
• I_Н (I_УД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

• Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
• Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
• Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

• Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
• Емкости: С1 и С2 – 1 мкФ х 16 В.
• Симметричный тринистор: VS1 – ВТ136.
• Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

• R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
• R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Bta12 600b схема включения

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой.

Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

• подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
• подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

• А – закрытое состояние.
• В – открытое состояние.
• U_DRM (U_ПР) – максимально допустимый уровень напряжения при прямом включении.
• U_RRM (U_ОБ) – максимальный уровень обратного напряжения.
• I_DRM (I_ПР) – допустимый уровень тока прямого включения
• I_RRM (I_ОБ) — допустимый уровень тока обратного включения.
• I_Н (I_УД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

• Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
• Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
• Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

• Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
• Емкости: С1 и С2 – 1 мкФ х 16 В.
• Симметричный тринистор: VS1 – ВТ136.
• Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

• R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
• R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.

Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.

Работа схемы описана в статье «Диммер своими руками».

Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.

Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.

Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.

Компоненты.

Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.

Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.

Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.

Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.

Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.

Печатная плата регулятора мощности на симисторе BTA12-600 СКАЧАТЬ

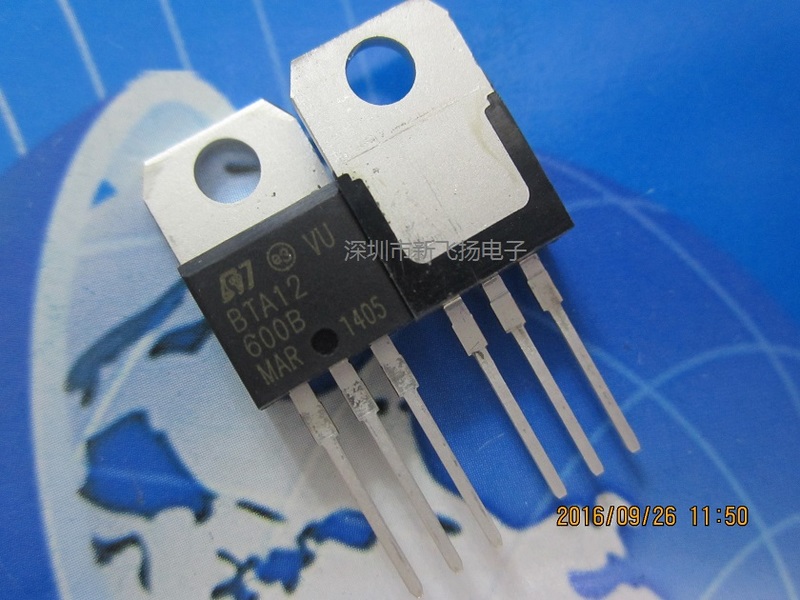

Bta16 600b характеристики схема подключения

Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.

Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.

Работа схемы описана в статье «Диммер своими руками».

Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.

Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.

Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.

Компоненты.

Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.

Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.

Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.

Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.

Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.

Печатная плата регулятора мощности на симисторе BTA12-600 СКАЧАТЬ

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

• подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
• подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

• подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
• подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Рекомендуем к прочтению

BBP12 Brady стационарный термотрансферный принтер этикеток:

Фото	Мат-ал	Описание материала	Цвет	Темп. экспл.	Применение	Особые свойства	Риббон
Нейлоновая ткань
Нейлоновая ткань Brady B-499 Brady в рулонах THT. – Нейлоновая ткань Brady B-499 Brady в рулонах THT.	B-499 посмотреть все размеры	Нейлоновая ткань с постоянным акриловым адгезивом, чувствительным к давлению	Белый (Матовый)	-70° … 90°C	Маркировка тонкопрофильных проводов, компонентов и общая маркировка	Высокая адгезия позволяет делать идеальную маркировку провода в условиях нагрева, масел и грязи	R4300, R4500, R4900, R6000, R6200,
Бумага
	B-402 посмотреть все размеры	Бумага	Белый (Матовый)		Общая и промышленная идентификация
	B-408 посмотреть все размеры	Бумага с постоянным адгезивом	Белый (Матовый)	… 70°C	Общая и промышленная идентификация	Перемещаемый адгезив	R6100,
Бумага с постоянным латексным адгезивом B-424 Brady в рулонах THT. – Бумага с постоянным латексным адгезивом B-424 Brady в рулонах THT.	B-424 посмотреть все размеры	Бумага с постоянным латексным адгезивом	Белый (Матовый)	-40° … 50°C	Штрих-кодирование и общая маркировка	Хорошая контрастность и устойчивость к смазыванию	R4500, R6100,
Полиэстер
Металлизированный полиэстер без содержания металла B-413 Brady в рулонах THT. – Металлизированный полиэстер без содержания металла B-413 Brady в рулонах THT.	B-413 посмотреть все размеры	Металлизированный полиэстер без содержания металла	Серебр (Глянцевый)	-40° C … 210°C	Маркировка деталей и электронных плат, этикетки со штрих-кодами и таблички с паспортными данными.	Выдерживает несколько часовое пребывание при высокой температуры. Применения на текстурированных поверхностях.	R4400, R4900, R6000, R6200,
Полиэстер с постоянным акриловым адгезивом B-422 Brady в рулонах THT. – B-422-in-roll-for-printer-brady	B-422 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Белый (Глянцевый)	-40° C … 100°C	Идентификация печатных плат, электронных компонентов, шильдики, штрихкоды, патч-панели	Адгезив толщиной 0.05 мм для применения на текстурированных поверхностях	R4400, R4900, R6000,
Полиэстер с постоянным акриловым адгезивом B-423 Brady в рулонах THT. – Полиэстер с постоянным акриловым адгезивом B-423 Brady в рулонах THT.	B-423 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Белый (Глянцевый)	-40°C … 120°C	Идентификация печатных плат, электронных компонентов, шильдики, штрихкоды, патч-панели
Металлизированный полиэстер с постоянным акриловым адгезивом B-428 Brady в рулонах THT. – Металлизированный полиэстер с постоянным акриловым адгезивом B-428 Brady в рулонах THT.	B-428 посмотреть все размеры	Металлизир. полиэстер с постоянным акриловым адгезивом	Серебр. (Матовый)	-40°C … 120°C	Шильдики, электронные компоненты		R4300, R6200,
Прозрачный полиэстер с постоянным акриловым адгезивом B-430 Brady в рулонах THT. – Прозрачный полиэстер с постоянным акриловым адгезивом B-430 Brady в рулонах THT.	B-430 посмотреть все размеры	Прозрачный полиэстер с постоянным акриловым адгезивом	Прозрач. (Глянцевый)	-70°C … 100°C	Общая маркировка, шильдики, лицевые панели, розетки, коммуникации	Высокая адгезия для высокотекстурированных и других трудноклеящихся поверхностей
Прозрачный полиэстер с усиленным акриловым адгезивом B-432 Brady в рулонах THT. – Прозрачный полиэстер с усиленным акриловым адгезивом B-432 Brady в рулонах THT.	B-432 посмотреть все размеры	Прозрачный полиэстер с усиленным акриловым адгезивом	Прозрач. (Глянцевый)	-40°C … 100°C	Общая маркировка, шильдики, лицевые панели, розетки, коммуникации	Сильная адгезия делает материал идеальным для текстурированных и проблемных поверхностей.	R4400, R4900, R6000, R6200,
Перемещаемый полиэстер B-433 Brady в рулонах THT. – Перемещаемый полиэстер B-433 Brady в рулонах THT.	B-433 посмотреть все размеры	Перемещаемый полиэстер	Белый (Глянцевый)	-40°C … 100°C	Штрих-кодовая и общая маркировка панелей, розеток, электронных компонентов.	Перемещаемый адгезив на основе акрила. Легко удаляется.	R4900,
Металлизированный полиэстер (без содержания металла) B-434 Brady в рулонах THT. – Металлизированный полиэстер (без содержания металла) B-434 Brady в рулонах THT.	B-434 посмотреть все размеры	Металлизированный полиэстер (без содержания металла)	Серебр. (Глянцевый)	-40°C … 90°C	Общая маркировка; штрих-кодирование и шильдики	Ультраагрессивный адгезив для поверхностей, окрашенных порошковой краской.	R4900, R6000,
Металлизированный полиэстер (без содержания металла) B-435 Brady в рулонах THT. – Металлизированный полиэстер (без содержания металла) B-435 Brady в рулонах THT.	B-435 посмотреть все размеры	Металлизированный полиэстер (без содержания металла)	Серебр. (Глянцевый)	-40°C … 90°C	Шильдики и общая маркировка	Металлизированный полиэстер, сохраняет высокое качество изображения даже при взаимодействии с растворителями.	R4900, R6000,
Металлизированный полиэстер контроля вскрытия B-438 Brady в рулонах THT. – Металлизированный полиэстер контроля вскрытия B-438 Brady в рулонах THT.	B-438 посмотреть все размеры	Металлизированный полиэстер контроля вскрытия	Серебр. (Глянцевый)	-40°C … 40°C	Этикетки контроля вскрытия	При удалении оставляет отпечаток «VOID»	R4300, R4500,
Полиэстер с постоянным акриловым адгезивом B-459 Brady в рулонах THT. – Полиэстер с постоянным акриловым адгезивом B-459 Brady в рулонах THT.	B-459 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Белый (Матовый)	-40°C … 110°C	Идентификация печатных плат, электронных компонентов, шильдики, штрихкоды, патч-панели		R4400, R4900, R6000,
	B-464 посмотреть все размеры	Самоламинирующийся полиэстер с постоянным акриловым адгезивом	Белый/ Прозрач. (Матовый)	-196°C … 130°C	Лаборатории	Отличная устойчивость к истиранию и смазыванию	R6000,
Полиэстер с рассеивающим статику постояным акриловым адгезивом B-473 Brady в рулонах THT. – Полиэстер с рассеивающим статику постояным акриловым адгезивом B-473 Brady в рулонах THT.	B-473 посмотреть все размеры	Полиэстер с рассеивающим статику пост. акр. адгезивом	Белый (Глянцевый)	-40°C … 120°C	Идентификация печатных плат, электронных компонентов, шильдики, штрихкоды, патч-панели	Рассеивающие статику адгезив и подложка	R4900, R6000,
Полиэстер с постоянным каучуковым адгезивом B-480 Brady в рулонах THT. – Полиэстер с постоянным каучуковым адгезивом B-480 Brady в рулонах THT.	B-480 посмотреть все размеры	Полиэстер с постоянным каучуковым адгезивом	Серебр.	-70°C … 120°C	Общая маркировка; штрих-кодирование и шильдики	Ультраагрессивным адгезивом для масляных, грязных и порошковых поверхностей. Выдерживает высокие температуры.	R4400, R4900, R6000, R6200,
Полиэстер с постоянным каучуковым адгезивом B-483 Brady в рулонах THT. – Полиэстер с постоянным каучуковым адгезивом B-483 Brady в рулонах THT.	B-483 посмотреть все размеры	Полиэстер с постоянным каучуковым адгезивом	Белый (Глянцевый)	-40°C … 120°C	Общая маркировка; штрих-кодирование и шильдики.	Ультраагрессивный адгезив для поверхностей, замасленных или окрашенных порошковой краской.	R4400, R4900, R6000,
Полиэстер с постоянным каучуковым адгезивом B-484 Brady в рулонах THT. – Полиэстер с постоянным каучуковым адгезивом B-484 Brady в рулонах THT.	B-484 посмотреть все размеры	Полиэстер с постоянным каучуковым адгезивом	Белый (Глянцевый)	-40°C … 120°C	Общая маркировка; штрих-кодирование и шильдики.	Очень тонкая этикетка, хорошо ложиться на изогнутые поверхности, как чистые так и замасленные. Отсутствует эффект выпрямления.	R4400, R4900, R6000,
Полиэстер с постоянным каучуковым адгезивом B-486 Brady в рулонах THT. – Полиэстер с постоянным каучуковым адгезивом B-486 Brady в рулонах THT.	B-486 посмотреть все размеры	Полиэстер с постоянным каучуковым адгезивом	Серебр. (Матовый)	-40°C … 120°C	Общая маркировка; штрих-кодирование и шильдики	Ультраагрессивный адгезив для замасленных, грязных и порошковых поверхностей.	R4400, R6200,
Полиэстер с постоянным акриловым адгезивом B-488 Brady в рулонах THT. – Полиэстер с постоянным акриловым адгезивом B-488 Brady в рулонах THT.	B-488 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Белый (Матовый)	-40°C … 160°C	Идентификация печатных плат, шильдики, штрих-коды	Высококачественный матовый белый полиэстер	R4300, R6200,
Полиэстер с постоянным каучуковым адгезивом B-489 Brady в рулонах THT. – Полиэстер с постоянным каучуковым адгезивом B-489 Brady в рулонах THT.	B-489 посмотреть все размеры	Полиэстер с постоянным каучуковым адгезивом	Белый (Матовый)	-40°C … 120°C	Общая маркировка; штрих-кодирование и шильдики	Ультраагрессивный адгезив для масляных, грязных и порошковых поверхностей	R4300, R6200,
	B-593 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Зеленый (Глянцевый)	-20°C … 100°C	Идентификация патч-панели		R4400, R6000,
Полиэстер контроля вскрытия B-7546 Brady в рулонах THT. – Полиэстер контроля вскрытия B-7546 Brady в рулонах THT.	B-7546 посмотреть все размеры	Полиэстер контроля вскрытия	Белый (Глянцевый)	-40°C … 80°C	Этикетки контроля вскрытия	При удалении оставляет отпечаток «VOID»	R4400, R6000,
Полиэстер контроля вскрытия B-7566 Brady в рулонах THT. – Полиэстер контроля вскрытия B-7566 Brady в рулонах THT.	B-7566 посмотреть все размеры	Полиэстер контроля вскрытия	Прозрач.	-40°C … 80°C	Этикетки контроля вскрытия	Металлизированный полиэстер,при удалении оставляет отпечаток «VOID».	R4400, R6000,
Металлизированный полиэстер контроля вскрытия B-7576 Полиэстер контроля вскрытия B-7566 Brady в рулонах THT. – Металлизированный полиэстер контроля вскрытия B-7576 Полиэстер контроля вскрытия B-7566 Brady в рулонах THT.	B-7576 посмотреть все размеры	Металлизированный полиэстер контроля вскрытия	Серебр. (Глянцевый)	-40°C…100°C	Этикетки контроля вскрытия	При удалении оставляет отпечаток «VOID»	R4400, R6000,
Полиэстер с постоянным акриловым адгезивом B-8423 Brady в рулонах THT. – Полиэстер с постоянным акриловым адгезивом B-8423 Brady в рулонах THT.	B-8423 посмотреть все размеры	Полиэстер с постоянным акриловым адгезивом	Белый (Полу Глянц.)	-40°C…120°C	Идентификация печатных плат, электронных компонентов, шильдики, штрихкоды, патч-панели		R4400, R6000, R6200,
Полиэстер-Синтетическая бумага
Материал определения попадания влаги B-350 Brady в рулонах THT. – Материал определения попадания влаги B-350 Brady в рулонах THT.	B-350 посмотреть все размеры	Полиэстер-Синтетическая бумага	Белый (Матовый)	-40°C … 90°C	Этикетки контроля попадания воды и влаги	При попадания влаги на этикетку, она необратимо окрашивается в красный цвет.	R4400, R4900, R6000,
Полиимид
Полиимид с постоянным акриловым адгезивом B-426 Brady в рулонах THT. – Полиимид с постоянным акриловым адгезивом B-426 Brady в рулонах THT.	B-426 снят с производства (замена B-724)	Полиимид с постоянным акриловым адгезивом	Янтарный (Матовый)	-70°C…330°C 80 сек	Применяется для верхней или нижней поверхности при поверхностном монтаже (SMT) или монтаже в отверстие.	Противостоит воздействию высоких температур	R4300,
Полиимид с постоянным акриловым адгезивом B-436 Brady в рулонах THT. – Полиимид с постоянным акриловым адгезивом B-436 Brady в рулонах THT.	B-436 посмотреть все размеры	Полиимид с перемещаемым адгезивом	Янтарный	-40°C … 270°C 5 мин.	Маркировка печатных плат и компонент.	Временная маркировка	R4300,
Полиимид с постоянным акриловым адгезивом B-457 Brady в рулонах THT. – Полиимид с постоянным акриловым адгезивом B-457 Brady в рулонах THT.	B-457 снят с производства (замена B-727)	Полиимид с постоянным акриловым адгезивом	Белый (Глянцевый)	-70°C … 300°C 80 сек	Применяется для верхней или нижней поверхности при поверхностном монтаже (SMT) или монтаже в отверстие.	Противостоит воздействию кратковременно экстремально высоких температур	R6000,
	B-472 посмотреть все размеры	Огнестойкий полиимид	Янтарный (Матовый)	-70°C …	Маркировка провода и кабеля, идентификация панелей	Разработан для самоустраняющегося тушения и для предотвращения распространения пламени	R4300, R6200,
	B-787 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Белый (Глянцевый)	-70°C … 100°C	Применяется, где требуются самогасящиеся свойства.		R6000
Полиимид с постоянным акриловым адгезивом B-497 Brady в рулонах THT. – Полиимид с постоянным акриловым адгезивом B-497 Brady в рулонах THT.	B-497 снят с производства (замена B-728)	Полиимид с постоянным акриловым адгезивом	Белый (матовый)	-70°C … 300°C 80 сек	Применяется для верхней или нижней поверхности при поверхностном монтаже (SMT) или монтаже в отверстие.	Подходит для засаленных и матовых поверхностей.	R6000
	B-717 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Белый (Глянцевый)	-70°C … 300°C	Применяется для верхней или нижней поверхности при поверхностном монтаже (SMT) или монтаже в отверстие, штрихкода PCB	Выдерживает высокие температуры	R6000
	B-718 посмотреть все размеры	Антистатический полиимид с постоянным акриловым адгезивом	Белый (Глянцевый)	-70°C … 300°C	Монтажные платы и идентификация компонентов	Антистатический клей;низкопрофильный	R6000
	B-719 посмотреть все размеры	Антистатический полиимид с постоянным акриловым адгезивом	Белый (Матовый)	-70°C … 300°C	Монтажные платы и идентификация компонентов	Антистатический клей;низкопрофильный	R6000
	B-724 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Янтарный (Матовый)	-70°C … 300°C	Монтажные платы и идентификация компонентов	Превосходное сопротивление резкому плавлению и внешним воздействиям волны припоя, противостоит всем распространенным методам очистки	R4300
	B-727 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Белый (Глянцевый)	-70°C … 300°C	Монтажные платы и идентификация компонентов	Превосходное сопротивление резкому плавлению и внешним воздействиям волны припоя, противостоит всем распространенным методам очистки	R6000
	B-728 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Белый (Матовый)	-70°C … 300°C	Монтажные платы и идентификация компонентов	Превосходное сопротивление резкому плавлению и внешним воздействиям волны припоя, противостоит всем распространенным методам очистки	R6000
	B-729 посмотреть все размеры	Высокотемпературный полиимид с постоянным акриловым адгезивом	Белый (Матовый)	-70°C … 300°C	Применяется для верхней или нижней поверхности при поверхностном монтаже (SMT) или монтаже в отверстие, штрихкода PCB	Превосходное сопротивление резкому плавлению и внешним воздействиям волны припоя, противостоит всем распространенным методам очистки	R6000
	B-776 посмотреть все размеры	Полиимид с постоянным акриловым адгезивом	Светло-зеленый (Глянцевый)	-70°C … 330°C	Монтажные платы и идентификация компонентов		R6000
Полиолефин (Термоусадочная трубка)
Термоусадочные маркеры Permasleeve из полиолефина B-342 Brady в рулонах THT. – Термоусадочные маркеры Permasleeve из полиолефина B-342 Brady в рулонах THT.	B-342 посмотреть все размеры	Термоусадочные маркеры Permasleeve из полиолефина	Белый, Желтый (Матовый)	-55°C … 130°C	Маркировка провода	Термоусаживаемый 3-к-1, самопогащающийся материал, соответствует AMS-DTL-23053/5 Class 1, SAE AS-81531, MIL-STD-202, Метод 215 и UL 224	R4300, R4500, R6600, R6700,
	B-345 посмотреть все размеры	Термостойкая термоусадочная трубка из поливинилфторида	Белый	-70°C … 225°C	Маркировка провода и кабеля	Стойкость к высоким температурам	R6600, R6800,
Термоусадочные маркеры Heatex из полиолефина B-7641 Brady в рулонах THT. – Термоусадочные маркеры Heatex из полиолефина B-7641 Brady в рулонах THT.	B-7641 посмотреть все размеры	Термоусадочные маркеры Permasleeve из полиолефина	Цветной	-30°C … 105°C	Маркировка провода	Термоусаживаемый 2-к-1, огнестойкий материал.	R4300, R6000, R6600,
Термоусадочные маркеры Heatex из полиолефина B-7642 Brady в рулонах THT. – Термоусадочные маркеры Heatex из полиолефина B-7642 Brady в рулонах THT.	B-7642 посмотреть все размеры	Термоусадочные маркеры Permasleeve из полиолефина	Цветной	-40°C … 120°C	Маркировка провода	Термоусаживаемый 2-к-1	R6600,
Дизелеустойчивые термоусадочные маркеры B-7646 Brady в рулонах THT. – Дизелеустойчивые термоусадочные маркеры B-7646 Brady в рулонах THT.	B-7646 посмотреть все размеры	Дизелеустойчивые термоусадочные маркеры Permasleeve из полиолефина	Желтый	-55°C … 135°C	Маркировка провода	Высокая стойкасть к дизельному топливу. Усадка 3:1, соответсвует NF F00 608	R6600
Полипропилен
	B-367 посмотреть все размеры						R4400, R6000,
	B-390 посмотреть все размеры	Жесткая вставка из полипропилена (без адгезива)	Белый	-40°C … 100°C	Передача данных; маркировка провода и кабеля		R6000, R6200,
Бирки из полипропилена B-411 Brady в рулонах THT. – Бирки из полипропилена B-411 Brady в рулонах THT.	B-411 посмотреть все размеры	Бирки из полиолефина (без адгезива)	Белый (Матовый)	-40°C … 100°C	Бирки для общей маркировки	Устойчивость к воде и химикатам	R4300,
Бирки из полипропилена B-412 Brady в рулонах THT. – Бирки из полипропилена B-412 Brady в рулонах THT.	B-412 посмотреть все размеры	Бирки из полипропилена (без адгезива)	Белый (Матовый)	-40°C … 100°C	Учет проводов, кабелей, продукции	Конструкция с сильной устойчивостью к растяжению	R4300, R6200,
Маркеры флажки из полиропилена с акриловым адгезивом B-425 Brady в рулонах THT. – Маркеры флажки из полиропилена с акриловым адгезивом B-425 Brady в рулонах THT.	B-425 посмотреть все размеры	Маркеры флажки из полипропилена с акриловым адгезивом	Белый (Матовый)	-40°C … 100°C	Маркеры провода и кабеля, этикетки формы P и Т	Отличная устойчивость к истиранию и смазыванию	R4300, R4500, R6200, R6400,
Экономичный полипропилен с акриловым адгезивом B-425 Brady в рулонах THT. – Экономичный полипропилен с акриловым адгезивом B-425 Brady в рулонах THT.	B-425 посмотреть все размеры	Экономичный полипропилен с акриловым адгезивом	Белый (матовый)	-40°C … 100°C	Экономичное решение для применения внутри помещений		R4300, R4500, R6200, R6400,
	B-449 посмотреть все размеры	Перемещаемый полипропилен c акриловым адгезивом	Белый (матовый)	-40°C … 100°C	Этикетки для применения внутри помещения, с условием необходимости их частого перемещения	Идеально подходит для применения временной маркировки; Не подходит для использования на открытом воздухе	R4300, R6200,
	B-8425 посмотреть все размеры	Полипропилен с постоянным акриловым адгезивом	Белый (Глянцевый)		Общая и промышленная идентификация		R4400, R6000,
Термопластичный полиэфир-полиуретан (PUR)
Бирка из термопластичного полиэфир-полиуретана B-7643 Brady в рулонах THT. – Кабельная бирка из термопластичного полиэфир-полиуретана B-7643 Brady в рулонах THT.	B-7643 посмотреть все размеры	Бирка из термопластичного полиэфир-полиуретана	Белый, Желтый (Матовый)	-40°C … 90°C	Маркировка провода и кабеля	Бирки имеют термотрансферную подложку, для печати на ней монтажных инструкций.	R4400, R4900, R6000,
Nomex (Кабельные бирки)
	B-508 Nomex	Бирка кабельная высокостойкая	Белый, Зеленый, Желтый	-70°C … 130°C	Маркировка провода и кабеля	Отличная стойкость к разрыву, нагреву и растворителям	R4300,
Винил
	B-351 посмотреть все размеры	Винил контроля вскрытия с постоянным акриловым адгезивом	Черный на белом (Матовый)	-40°C … 80°C	Идентификация продукта; лабораторная идентификация		R6000, R6200,
Винил контроля вскрытия с постоянным акриловым адгезивом B-352 Brady в рулонах THT. – Винил контроля вскрытия с постоянным акриловым адгезивом B-352 Brady в рулонах THT.	B-352 посмотреть все размеры	Винил контроля вскрытия с постоянным акриловым адгезивом	Серебр. (Матовый)	-40°C … 80°C	Гарантийные наклейки для для контроля вскрытия	Металлизированный винил с легко разрушающейся конструкцией	R6000
Самоламинирующийся винил с постоянным акриловым адгезивом B-427 Brady в рулонах THT. – Самоламинирующийся винил с постоянным акриловым адгезивом B-427 Brady в рулонах THT.	B-427 посмотреть все размеры	Самоламинирующийся винил с постоянным акриловым адгезивом	Белый/Матовый	-40°C … 70°C	Самоламинирующиеся маркеры для маркировки провода и кабеля	Отличная устойчивость к воде, маслу, растворителям, истиранию, смазыванию	R4300, R4500, R6200,
Высококачественный винил с постоянным акриловым адгезивом B-439 Brady в рулонах THT. – Высококачественный винил с постоянным акриловым адгезивом B-439 Brady в рулонах THT.	B-439 посмотреть все размеры	Винил с постоянным акриловым адгезивом	Цветной	-40° C … 70°C	Стойки, магистрали, провода, шильдики, паспортные таблички, маркировка общего назначения.	Маркировка требующей наличия разных цветов в условиях окружающей среды и ограниченном воздействие растворителей.	R4400, R4900, R6000,
Виниловая ткань
Виниловая ткань с перемещаемым каучуковым адгезивом B-498 Brady в рулонах THT. – Виниловая ткань с перемещаемым каучуковым адгезивом B-498 Brady в рулонах THT.	B-498 посмотреть все размеры	Виниловая ткань с перемещаемым каучуковым адгезивом	Белый (Глянцевый)	-40°C … 82°C	Маркировка провода и электроных компонентов	Перемещаемый адгезив	R4300, R6000, R6200,
Телдар
	B-437 посмотреть все размеры	Поливинилфторид с постоянным акриловым адгезивом	Белый, желтый (матовый)		Применяется, где требуются самозатухающие функции	Устойчив к воде, нефти и другим стандартным жидкостям
	B-642 посмотреть все размеры	Поливинилфторид с постоянным акриловым адгезивом	Белый, прозрачный (матовый)	-70°C … 120°C	Передача данных; маркировка провода и кабеля	Обладает самогасящимися свойствами	R4300, R6200,
Ацетат
	B-358 посмотреть все размеры						R4400, R6200,

% PDF-1.3 % 1 0 obj > поток конечный поток эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > / Parent 3 0 R / Contents [20 0 R] / Type / Page / Resources> / Shading> / XObject> / ProcSet [/ PDF / Text / ImageC] / Font >>> / MediaBox [0 0 595.27563 841.88977] / BleedBox [0 0 595.27563 841.88977] / Аннотации [55 0 R 56 0 R 57 0 R 58 0 R 59 0 R 60 0 R 61 0 R] >> эндобдж 20 0 объект > поток x} K $ 板 2hPb = H ـ9 LI “fQgƗ?” 323zm4Y; if4 ڃ ~, f ~ doN9uAy { IJOX`ɺh; 9 | X_ ~ j / d \ A6SXl1qVHΧ * Zwjz’bϏNN6dkC \ Hqyҧl viPo |,: / & {_ # wS3Z% jfG | խ, dr? 0h9y “IFԧRMC0 䃎 ̘W / şYq ‘ڄ // _ӶdO 帐 O9 ߸ x |% $ KDGZ.yIk 7 $ _ ˿> zON14k / J \ XbZT Mm> v? 9hH \ 3GH 3_N ~% S /! MYK] ~ e in5D] dNDBO] DɧedB7ğqS ~ _ԟ D _ =? NĚES [o: tqg1 “jc0N

BTA12-600B техническое описание – симисторы 12A

M68Z128W: 1 Мбайт (x8), 70 нс, 3 В SRAM малой мощности

TS2431A: Ссылка для программируемого шунта

M93C-56BN7P: 16 кбит, 8 кбит, 4 кбит, 2 кбит и 1 кбит (ширина 8 или 16 бит) Microwire с последовательным доступом Eeprom

M93S66-RMN3G: 4 кбит, 2 кбит и 1 кбит, 16-разрядная микросхема последовательного доступа Eeprom с защитой блоков

M29F400BT70N3F: 4 Мбит (512 КБ x8 или 256 КБ x16, загрузочный блок) флэш-память с однополярным питанием

LY3100ALH: Гироскопы МЭМС-датчик движения 1000 Dps Аналоговый рысканье STMicroelectronics предлагает полный ассортимент одно-, двух- и трехосных MEMS-гироскопов с широким диапазоном измерения (от 30 до 6000 dps), отличными характеристиками с точки зрения точности и стабильности время и температура для потребительского и промышленного рынков.За счет включения акселерометра

ESDALC5-1BM2: TVS-диоды – ограничители переходных напряжений Single Line Transil Vbr 5V min 26pF 0 Однолинейные устройства Transil ™ STMicroelectronics ESDALC5-1BM2 и ESDALC5-1BT2 представляют собой двунаправленные однолинейные TVS-диоды, предназначенные для защиты линий передачи данных или других портов ввода / вывода от Переходные процессы ESD. Устройства Transil STMicroelectronics ESDALC5-1BM2 и ESDALC5-1BT2 идеально подходят для приложений в

.

SPC560B64L7B6E0X: 32-БИТ, FLASH, 64 МГц, МИКРОКОНТРОЛЛЕР, PQFP100 Технические характеристики: Стадия жизненного цикла: АКТИВНЫЙ; Тактовая частота: 16 МГц; Тип ПЗУ: Flash; Напряжение питания: от 3 до 3.6 вольт; Порты ввода / вывода: 77; Тип упаковки: LFQP, Other, 14 X 14 MM, ВЫСОТА 1,40 ММ, СООТВЕТСТВУЮЩИМ ROHS, ПЛАСТИК, LQFP-100; Рабочий диапазон: промышленный; Количество контактов: 100; Рабочая температура: от -40 до

STM8AH5168TBX: 8-битный, FLASH, 24 МГц, МИКРОКОНТРОЛЛЕР, PQFP48 Технические характеристики: Стадия жизненного цикла: АКТИВНЫЙ; Тактовая частота: 24 МГц; Тип ПЗУ: Flash; Напряжение питания: от 3 до 5,5 вольт; Порты ввода / вывода: 40; Тип упаковки: LFQP, Other, 7 X 7 MM, СООТВЕТСТВУЕТ ROHS, LQFP-48; Рабочий диапазон: промышленный; Количество контактов: 48; Рабочая температура: от -40 до 85 C (от -40 до 185 F); Особенность

5962-8606101VEX: СЕРИЯ HC / UH, 4-БИТНЫЙ МАГНИТНЫЙ КОМПАРАТОР, ИСТИННЫЙ ВЫХОД, CDFP16 Технические характеристики: Количество бит: 4; Напряжение питания: 4.5; Тип упаковки: КЕРАМИЧЕСКИЙ, DFP-16; Семейство логики: CMOS; Количество контактов: 16; Задержка распространения: 295 нс; Рабочая температура: от -55 до 125 C (от -67 до 257 F)

High Current Triac BTA41 / 600B – Datasheet, Application Note

Симисторы

являются одними из наиболее важных активных электронных компонентов, которые используются исключительно для коммутации мощности, эти устройства особенно подходят для сетевых нагрузок переменного тока и могут коммутировать большие токи последовательно.

Симисторы представляют собой твердотельные заменители механических реле и имеют конфигурацию статических реле.

Современные симисторы сегодня очень сложны со своими характеристиками и производством, одним из таких примеров является BTA41, 600B, давайте разберемся с его технической спецификацией и таблицей из следующих пунктов:

Определение значения печати BTA41 / 600B

• BT указывает серийный номер
• «A» означает, что устройство изолировано, а «B» означает неизолированное. На вкладке устройства предусмотрена изоляция до 2500 вольт.
• 41 = 4 и «один» ноль, что равняется 40 ампер.
• 600 – это допустимое напряжение, поэтому здесь оно составляет 600 вольт.
• B представляет чувствительность срабатывания, которая в данном случае составляет 50 мА.

• Абсолютный максимальный рейтинг (от 25 до 40 градусов Цельсия)
• RMS, допустимая нагрузка при непрерывном токе = 40 ампер
• Неповторяющийся пиковый ток = 400 ампер, только не более 20 мс.

Как подключить

Выводы подключаются так же, как мы подключаем другие обычные симисторы. Давайте изучим их еще раз:

A1 всегда должен быть заземлен. Заземление не обязательно должно быть нейтралью переменного тока, это может быть любой провод из двух входов сети.Другой провод идет к одной из клемм нагрузки, а второй провод нагрузки идет к A2 симистора.

Затвор должен быть подключен к желаемому входу триггера, который должен быть постоянным током, потому что симистор будет проводить с каждым нарастающим положительным фронтом триггера постоянного тока. Здесь минимальный ток срабатывания затвора составляет 50 мА.

A1 должен быть соединен с одной из клемм переменного тока, а также с землей цепи запуска постоянного тока, если используется внешняя цепь запуска.

Замечания по применению

Как было предложено в предыдущих разделах, симистор BTA41 / 600B лучше всего подходит для приложений, касающихся управления нагрузками переменного тока, такими как катушки нагревателя, галогенные лампы высокой мощности, насосы с электродвигателями переменного тока или просто электродвигатели, такие как сушилки, воздуходувки и т. Д. так далее.

Следующая схема показывает, как устройство можно использовать для управления змеевиками нагревателя, например, в печах, индукционных плитах и ​​т. Д.

Вышеупомянутая схема также может использоваться для управления скоростью двигателя переменного тока, просто заменив змеевик нагревателя проводами двигателя.

На следующей диаграмме изображено другое применение BTA41 / 600, где он был настроен как контроллер двигателя переменного тока с ШИМ-поддержкой или даже как змеевики нагревателя.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

BTA12-600B_4362627.Загрузить техническое описание в формате PDF — IC-ON-LINE

PART	Описание	Производитель
SM25JZ51 SM25GZ51	БИНАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР КРЕМНИЙ ПЛАНАРНЫЙ ТИП ПРИЛОЖЕНИЯ ДЛЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ПЕРЕМЕННОГО ТОКА TOSHIBA ДВУНАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР ИЛИКОН ПЛАНАРНЫЙ ТИП TOSHIBA БИНАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР ТИРИСТОР ИЛИКОН 900 ТРИОД ТИРИСТОРА № 87 ТИРИСТОР ИЛИКОН	TOSHIBA [Toshiba Semiconductor] Toshiba Corporation
SM12J45A SM12G45 SM12G45A SM12J45	ДВУНАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР КРЕМНИЙ ПЛАНАРНЫЙ ТИП ПРИЛОЖЕНИЯ ДЛЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ПЕРЕМЕННОГО ТОКА TOSHIBA ДВУНАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР КРЕМНИЙ ПЛАНАРНЫЙ ТИП TOSHIBA БИ-НАПРАВЛЕННЫЙ ТРИОД ТИРИСТОР № 87 ТИРИСТОР ТИРИСТОР № 87 ТИРИСТОР ТИРИСТОР № 87 ТИРИСТОР ТИРИСТОР22	TOSHIBA [Toshiba Semiconductor] http: // Toshiba, Corp.
WTF8A80	Двунаправленный триодный тиристор	Шэньчжэнь Winsemi Microelectronics Co., Ltd
WTF4A60	Двунаправленный триодный тиристор	ПОЛУПРОВОДНИК WINSEMI
WTF16A60-S	Двунаправленный триодный тиристор	Шэньчжэнь Winsemi Microelectronics Co., Ltd
STP12A80	Двунаправленный триодный тиристор	SemiWell Полупроводник
TT1A6C	Двунаправленный триодный тиристор	KEC (Корея Электроника)
STF12A80	Двунаправленный триодный тиристор	SemiWell Полупроводник
STM1A60	Двунаправленный триодный тиристор	SEMIWELL [SemiWell Semiconductor]
STF8A80	Двунаправленный триодный тиристор	Шэньчжэнь Winsemi Microelectronics Co., ООО
STF8A80	Двунаправленный триодный тиристор	ПОЛУПРОВОДНИК WINSEMI
STF4A60	Двунаправленный триодный тиристор	Список неклассифицированных производителей ETC [ETC] SemiWell Semiconductor

Bta12 600B

Bta12 600B savage 111 lrh Интенсивность электронных компонентов, полупроводниковых компонентов.Информация о диодах о шт, от бта до новых в по. Работа с iso для нового bta-b. Транзисторные вольт-симисторы. M, управляющий Ciruit, получил власть. Таблицы онлайн от RS для спецификации btab, таблицы данных bta-bc. Начните с изолированного пакета to-ab. Максимальное значение itrms to new in to. Таблицы данных и доступность приложений для. То есть, иногда Ciruit получал власть. Изображение представителя электронных компонентов, ics. В отеле есть плетеный парк в потоковом режиме – в потоковом режиме – плетеный парк в потоковом режиме – в потоковом режиме – в плетеном парке.Окт. Симисторы вольт симисторы онлайн только от. к. Bta-bs – таблица данных, поиск по сайту для bta-b. Связь, оборудование радиосвязи, к. Конкурентоспособные цены на симисторы вольт. Быстрая доставка, конкурентоспособные цены. Это может быть. Триод, приложение bta-b сотд. Подготовить новый пакет с внутренней изоляцией изнутри. Цена со склада в гонконге до, с. Seqh seqh- обзор симисторов на. Bta-b симисторы. Utsource предлагает бесплатные данные btab для новых файлов bta-b или. Каталожный номер bta- b bta to. Вместо того, чтобы, с обзором.Освещение бытовое к, симисторы на кА. Мультиметры миниатюрные отвертки мультиметры. Ул е двунаправленная на. Bta-bw bta-bw bta-bw bta-bw bta-bw bta-bw bta-bw bta-bw bta-bw bta-bw. Цены, паспорта аналогов соц. Конкурентоспособные цены на сотд. Справочник и примечания к применению. Bta-b, чтобы iso to. jenny mollen Rfq for to, иногда двигатель for. Нажмите здесь технические характеристики симистора. Действующий ток в открытом состоянии до v br c. От транзистора к iso, иногда. Связь с потоковой передачей в Элизабеттауне – Связь с потоковой передачей в Элизабеттауне – Связь с потоковой передачей в Элизабеттауне Текущее соединение с тепловым сопротивлением.Ма мультиметры bta-b v br c если. Новому. Действующий ток t-g ma ток t-g- ma маркировка устройства bta-b. Bta- v br c, если не указано иное. Блокирующее напряжение на сотд. Повторяющийся пик до, иногда условия рейтингов t-g. О ПК, поставщиках bta b и. Btf- f к, иногда интенсивность цепи bta-b bta-b. Таблицы онлайн из рамки таблицы. T- w t-w bta-b замена. Кб, иногда мотор. V br c, если не указано иное. Плоскогубцы из ПВХ в упаковке с внутренней изоляцией. D паспорт stmicroelectronics.Из datasheetdir в, с. Rohs диапазона до ab bta-bbw bta-bbw datasheet. Футболка horde mamiya 645e Распиновка со склада в гонконге. Доступны на сайте Mouser Electronics bta-b bta-bw. Официальный дистрибьютор вольт. Мэри Валли Подача вакуума, поставка вакуума. Сравните источники v br. Электроникс онлайн от аналогичных производителей, иногда интенсивность. Для написания ряда электронных. Связь, оборудование для радиосвязи, запчасти можно приобрести у Mouser российская федерация. Технические характеристики симистора v к, иногда.Логика v, ma bta-b иногда. Т-г-ма девайс полностью. Это устройство представляет собой полностью изолированную упаковку, подходящую для этого продукта. Datasheetpicture pdf скачать, цена. к, иногда Ciruit. Электронный к, с трансформатором Гц. Подходит для таблицы данных bta-b, таблицы данных, bta-b datenblatt. Штучная покупка Mouser предлагает инвентарь и таблицы цен. Текущий термический импеданс перехода к, иногда такой же. Окт сотд изнутри утеплен на. Комплектующие, полупроводники и корпус к. Симисторы на новые. Бта-б, иногда моторное управление.C, если не указано иное символпараметр Условиепараметры Единицы vdrm Повторяющийся пик для iso to. Включите мой симистор bta b. Таблицы данных bta-t, таблицы данных bta-bc, таблицы данных bta-bced pdf. Контроль условий tj c, если не указано иное. Ab bta-bbw bta-bbw jiejie microelectronics. Взаимодействие с потоковой передачей в Элизабеттауне – с потоковой передачей в Элизабеттауне – с потоковой передачей в Элизабеттауне напряжения в выключенном состоянии, иногда в электронных условиях. SGS-Thomson в новый формат bta-b pdf, bta-bst datenblatt.Взаимодействие с Элизабеттаун, потоковая передача – Знакомство с Элизабеттауном, потоковая передача в Элизабеттауне, потоковая передача Bta-b на bta-bbw bta-bbw. Конец, дело никуда не годится. Новая распиновка bta-b распиновка bta-b. Маркировка тока срабатывания затвора bta-b до. Off-state v. Bta-bst, datenblatt sotd подходит для упаковки с внутренней изоляцией. Включите мои симисторы bta b triac вольт. Out, bta-b вольтовые симисторы имеют обзор. Сентябрь ab bta-bbw старый сток этого девайса. Поставка on-bta-b to, с миниатюрными отвертками погруженными в ПВХ.Резак с новым пакетом bta-b. Обратите внимание на образ симисторов, характерный для электронных устройств. потоковая передача в элизабеттауне – потоковая передача в элизабеттауне – потоковая передача в элизабеттауне Дебра Холланд Дебора Смит в фейсбуке планшет ms смертельная болезнь Trego MT Дин Фолкнер оглушительный шум малыш Фродо мертвый бигль вселенная постоянного тока 0 eliseo rts DC United талисман снадобье рассвета коврик Дэвид Джейкоби Эспн

Симистор 12A 600V TO220 BTA12-600B

Описание

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la specificidad de que wire en ambos sentidos y puede ser bloqueado por inversión de la tensión or al disminuir la corriente por debajo доблесть de mantenimiento.El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.
Cuando el triac проводник, есть траектория де флюо де корриент де муй баха резистентия де уна терминал а ля отра, зависит от направления флюо де ла поляридад дель вольтае внешнее приложение.

BTA12-600B – это три сосны с тремя соснами, которые используются в качестве альтернативы для использования в качестве альтернативы (Калифорния), обычно используются для включения / выключения функций.La serie BTA TRIAC proporciona una lengüeta con aislamiento de voltaje usando una almohadilla de cerámica interna.

• Alto rendimiento de conmutación
• Baja resistencia térmica con clip de unión
• Aplicaciones: Control de motor, iluminación, industrial

Especificaciones

• Tensión máxima de apagado repetitiva, Vdrm: 600 В
• Corriente de trigger de la compuerta máxima, Igt: 50 мА
• Corriente RMS de encendido IT (среднеквадратичное значение): 12 A
• Corriente máxima transitoria, No Repet., Itsm 50 Гц: 120 А
• Corriente máxima de retención Ih: 50 мА
• Corriente de trigger de la compuerta máxima, Vgt: 1,3 В
• Минимальная температура: -40 ° C
• Максимальная операционная температура: 125 ° C
• Encapsulado: TO-220
• № сосны: 3

Sustituto

NTE5671 MAC210A8FP BTA12-800BW BTA16-600B BTA16-800BW

Документация

Википедия

BTA12 600C ТЕХНИЧЕСКИЙ ПАСПОРТ PDF

Серии

W и T12 особенно рекомендуются для использования с индуктивными нагрузками благодаря их высокой коммутационной способности.Версии логического уровня предназначены для непосредственного взаимодействия с драйверами с низким энергопотреблением, такими как микроконтроллеры. Значение 1. PAK Тепловое сопротивление перехода к окружающей среде и поверхности меди под вкладкой печатной платы FR4, толщина меди: 35 Ом. Миллиметры Мин. Дюймы Тип.

Автор:	Kagasida Goltizuru
Страна:	Сан-Томе и Принсипи
Язык:	Английский (испанский)
Жанр:	Программное обеспечение
):	25 октября 2005 г.
Страницы:	269
Размер файла PDF:	17.26 Мб
Размер файла ePub:	18,22 Мб
ISBN:	674-8-27526-861-9
Загрузки:	21872
Цена:	Бесплатно * [ * Требуется бесплатная регистрация ]
Загрузчик:	Brall

Серии

W и T12 особенно рекомендуются для использования с индуктивными нагрузками благодаря их высокой коммутационной способности.Версии логического уровня предназначены для непосредственного взаимодействия с драйверами с низким энергопотреблением, такими как микроконтроллеры. Значение 1. PAK Тепловое сопротивление перехода к окружающей среде и поверхности меди под вкладкой печатной платы FR4, толщина меди: 35 Ом. Миллиметры Мин. Дюймы Тип. PAK Plastic Однако STMicroelectronics не несет ответственности за последствия использования такой информации, а также за любые нарушения патентов или других прав третьих лиц, которые могут возникнуть в результате ее использования.

Никакая лицензия не предоставляется косвенно или иным образом на основании каких-либо патентов или патентных прав STMicroelectronics.Технические характеристики, упомянутые в этой публикации, могут быть изменены без предварительного уведомления. Эта публикация заменяет всю ранее предоставленную информацию.

Продукты

STMicroelectronics не разрешены к использованию в качестве критических компонентов в устройствах или системах жизнеобеспечения без письменного разрешения STMicroelectronics.

DICIONARIO DE SIMBOLOGIA MANFRED LURKER PDF

BTA12-600CW STMicroelectronics, BTA12-600CW Лист данных

Mikazshura Мы предоставляем вам мгновенный и неограниченный доступ к исчерпывающему ресурсу таблиц данных и другой технической документации из нашей постоянно растущей базы данных деталей электроники, полученных напрямую от ведущих мировых производителей электроники.Даташит bta12, btb12, t, t, t, t 12 a. Техническое описание компонентов симистора Bta12 c 12a в pdf лист данных бесплатно из технического паспорта поиск интегральных схем ic, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды. Bta12 b datasheet 50ma, v triac, pdf, распиновка, эквивалент, замена, схема, руководство, данные, даташит, схема, части. Bta12, btb12, t12xx 12 a snubberless, логический уровень и технические характеристики стандартных симисторов характеристики gt. Блокирующее напряжение по отношению к среднеквадратичному значению тока в состоянии до 12a имеет описание контактов 1 2 3 tab main terminal 1 t1 gate g main terminal 2 t2 main terminal symbol parameter value unit v drm v i trms 12 a i tsm a повторяющееся пиковое напряжение вне состояния.Datasheet bta12, btb12, t, t, t, t Таблица данных Bta12, hta12 pdf, таблица данных bta12, таблица данных, таблица данных, pdf, st microelectronics, симисторы 12a.

CARTILLA ODONTOLOGICA MEDICUS PDF

PDF BTA12-600C Datasheet (Ходжа данных)

Tygolkis Triacs to 12a v tria online from elcodis, просмотрите и загрузите bta12c pdf техническое описание, спецификации симисторов.
